РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 22LS3590 LG

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

LED LCD телевизор/ LCD телевизор

Перед началом эксплуатации устройства внимательно прочтите настоящее руководство и сохраните его для будущего использования.

СОДЕРЖАНИЕ

3 ЛИЦЕНЗИИ

3 ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

4 ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

10 ПРОЦЕДУРА УСТАНОВКИ

10 СБОРКА И ПОДГОТОВКА К РАБОТЕ

10 Распаковка
14 Элементы и кнопки
15 Поднятие и перемещение телевизора
16 Установка на столе
18 Крепление на стене

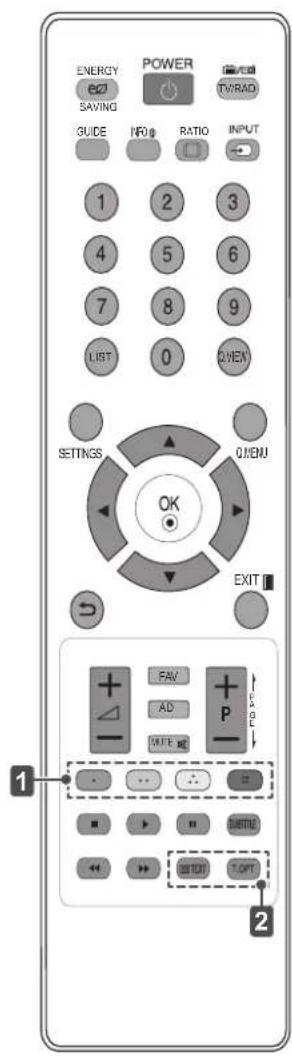

19 ПУЛЬТ ДУ

20 РАЗВЛЕЧЕНИЯ

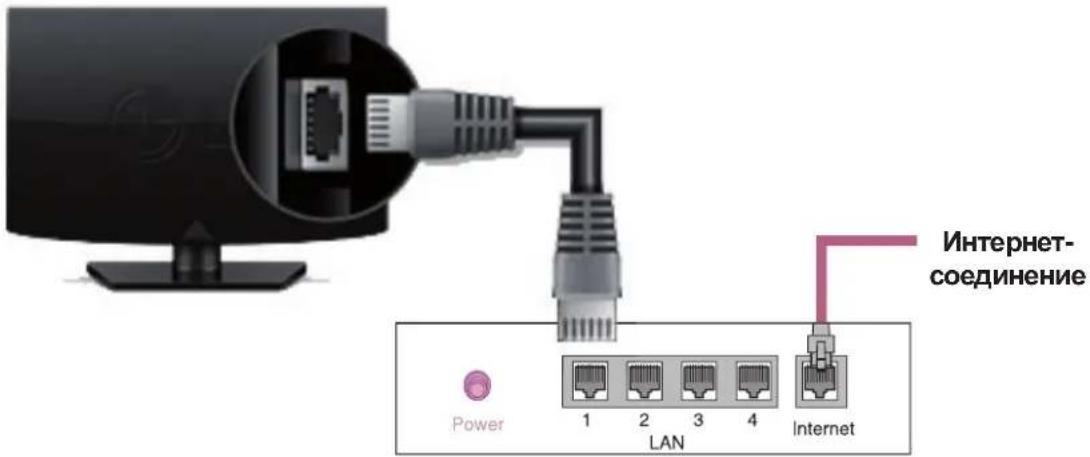

20 Подключение к проводной сети

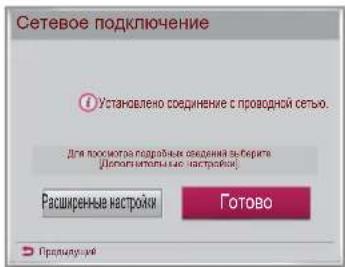

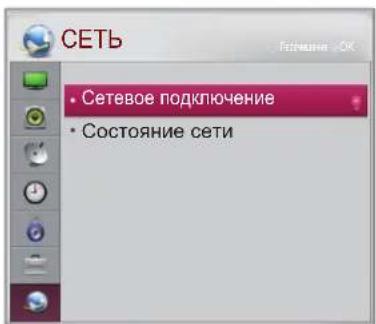

20 Настройка сети

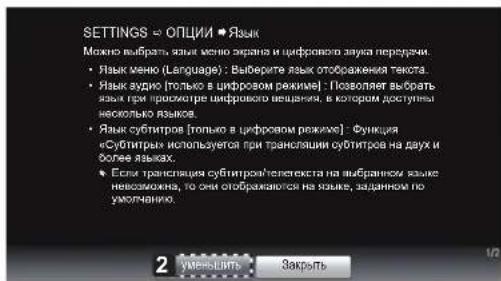

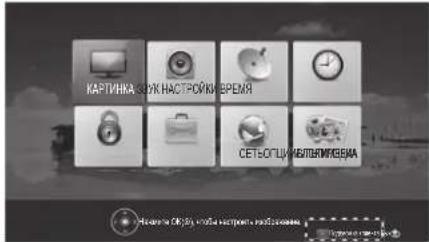

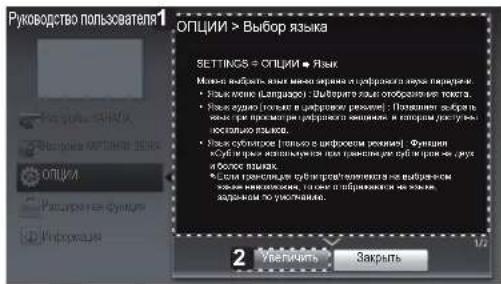

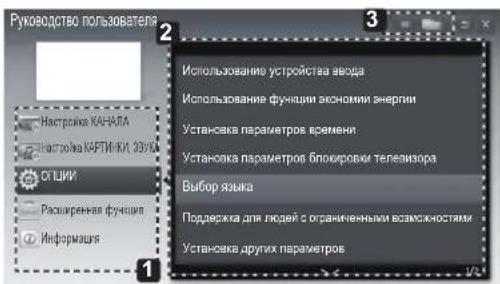

21 ИСПОЛЬЗОВАНИЕ РУКОВОДСТВА ПОЛЬЗОВАТЕЛЯ

22 ОБСЛУЖИВАНИЕ

22 Чистка телевизора
22 - Экран, рамка, корпус и подставка
22 - Кабель питания

22 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПРЕДУПРЕЖДЕНИЕ!

• Несоблюдение указанных мер предосторожности может привести к серьезной травме, несчастному случаю или смертельному исходу.

ВНИМАНИЕ!

• Несоблюдение указанных мер предосторожности может привести к легкой травме или повреждению устройства.

ПРИМЕЧАНИЕ

- Примечание помогает понять безопасный способ использования устройства и следовать ему. Пожалуйста, внимательно прочитайте это примечание, прежде чем использовать устройство.

ЛИЦЕНЗИИ

Поддерживаемые лицензии могут отличаться в зависимости от модели. Дополнительная информация о лицензиях находится по адресу www.lg.com.

Произведено по лицензии компании Dolby Laboratories. Символы «Dolby» и двойное «D» являются товарными знаками компании Dolby Laboratories.

«HDMI», логотип «HDMI» и «High-Definition Multimedia Interface» являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing LLC.

СВЕДЕНИЯ О DIVX VIDEO: DivX® — это цифровой формат видео, созданный компанией DivX, LLC, дочерней компанией Rovi Corporation. Данное устройство имеет официальную сертификацию DivX Certified® для воспроизведения видео DivX. Посетите веб-сайт divx.com для получения дополнительной информации и загрузки программного обеспечения для преобразования видео в формат DivX.

СВЕДЕНИЯ О DIVX VIDEO-ON-DEMAND. Для воспроизведения фильмов DivX Video-on-Demand (VOD) устройство DivX Certified® должно быть зарегистрировано. Чтобы получить код регистрации, перейдите в раздел DivX VOD меню настройки устройства. Для получения дополнительной информации о выполнении регистрации перейдите по адресу: vod.divx.com.

"DivX Certified® для воспроизведения видео DivX® с разрешением до HD 1080p, включая содержимое со статусом Premium".

"DivX®, DivX Certified® и соответствующие логотипы являются товарными знаками компании Rovi Corporation или ее дочерних компаний и используются по лицензии."

«Защищено одним или несколькими из следующих патентов: 7,295,673; 7,460,668; 7,515,710; 7,519,274»

ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

Для получения исходного кода по условиям лицензий GPL, LGPL, MPL и других лицензий с открытым исходным кодом, который содержится в данном продукте, посетите веб-сайт: http://opensource.lge.com.

Кроме исходного кода, для загрузки доступны все соответствующие условия лицензии, отказ от гарантий и уведомления об авторских правах.

LG Electronics также предоставляет исходный код на компакт-диске за плату, которая покрывает стоимость выполнения этой рассылки (в частности, стоимость медианосителя, пересылки и обработки) посредством запросов в LG Electronics по адресу: [e-mail]. Данное предложение действительно в течение трех (3) лет с даты приобретения изделия.

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Прежде чем пользоваться устройством, внимательно прочитайте эти инструкции по технике безопасности.

ПРЕДУПРЕЖДЕНИЕ!

- Не размещайте телевизор и пульт ДУ в следующих местах: - под воздействием прямых солнечных лучей; - в местах с повышенной влажностью, например, в ванной комнате; - вблизи источников тепла, например, печей, обогревателей и др.; - вблизи кухонных столов или увлажнителей, где на них легко может попасть пар или масло; - в местах, не защищенных от дождя или ветра; - вблизи сосудов с водой, например, ваз. Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током, неисправности или деформации устройства.

- Не размещайте устройство в местах, где оно может подвергнуться воздействию пыли. Это может привести к пожару.

- Сетевая вилка служит для отключения устройства. Вилка должна оставаться исправной.

- Не прикасайтесь к вилке мокрыми руками. Кроме того, если шнур влажный или покрыт пылью, как следует просушите вилку или сотрите со шнура пыль. Избыточная влага может привести к поражению электрическим током.

- Розетка, к которой подключается устройство, должна быть заземлена. (кроме незаземляемых устройств). Иначе возможно поражение электрическим током или иная травма.

- Плотно вставляйте кабель питания в разъем. Если кабель питания вставлен неплотно, может возникнуть пожар.

- Кабель питания не должен соприкасаться с такими предметами, как нагреватели. Это может привести к пожару или поражению электрическим током.

- Не следует ставить тяжелые предметы или сам телевизор на шнур питания. Это может привести к пожару или поражению электрическим током.

- Во избежание попадания дождевой воды по антенному кабелю, его следует вводить снаружи здания в помещение снизу вверх. Попадание воды внутрь устройства может привести к его повреждению и поражению электрическим током.

- При монтаже телевизора на стену следует убедиться, что телевизор не висит на кабеле питания и сигнальных кабелях. Это может стать причиной пожара или поражения электрическим током.

- Не подключайте слишком много электрических устройств к одной розетке на несколько потребителей. Это может привести к возгоранию по причине перегрева.

- При подключении внешних устройств следите за тем, чтобы телевизор не упал или не опрокинулся. Это может привести к травме или повреждению телевизора.

- Держите влагонепроницаемый упаковочный материал и виниловую упаковку в месте, недоступном для детей. Влагопоглощающий материал может нанести вред при проглатывании. При случайном попадании материала внутрь следует вызвать у пострадавшего рвоту и обратиться в ближайшее медучреждение. Кроме того, виниловая упаковка может привести к удушению. Держите ее в недоступном для детей месте.

- Не разрешайте детям забираться или держаться за телевизор. Телевизор может упасть, что может привести к тяжелым травмам.

- Утилизируйте использованные батареи должным образом и следите за тем, чтобы дети не проглотили их. Если это произошло, немедленно обратитесь за медицинской помощью.

- Когда кабель питания вставлен в розетку, не вставляйте проводник (например, металлическую спицу) в другой конец кабеля. Кроме того, не прикасайтесь к другому концу кабеля питания, когда кабель вставлен в розетку. Возможно поражение электрическим током. (в зависимости от модели)

- Не размещайте и не храните горючие вещества около устройства. Из-за неосторожного обращения с горючими веществами может возникнуть взрыв или пожар.

- Не роняйте внутрь устройства металлические предметы (монеты, заколки для волос, спицы, куски провода и т.п.), а также легковоспламеняющиеся предметы (например, бумагу или спички). Следует внимательно следить за детьми, когда они находятся вблизи устройства Возможно поражение электрическим током, пожар или травмы. Если в устройство попал посторонний предмет, отсоедините кабель питания и обратитесь в сервисный центр.

- Не распыляйте воду на устройство и не очищайте его горючими веществами (бензин или растворитель). Возможно поражение электрическим током или пожар.

- Не допускайте ударов по устройству и попадания посторонних предметов внутрь устройства, не стучите по экрану. Несоблюдение этих мер предосторожности может привести к травме или повреждению устройства.

- Не прикасайтесь к устройству или антенне во время грозы. Возможно поражение электрическим током.

- Не прикасайтесь к стенной розетке в случае утечки газа. Откройте окна и проветрите помещение. Искра может вызвать пожар, и вы можете получить ожог.

• Не следует самостоятельно разбирать, ремонтировать и модифицировать устройство.
  Возможно поражение электрическим током или пожар.
  Для проверки, калибровки или ремонта устройства обращайтесь в сервисный центр.
• Если произойдет что-либо из перечисленного, немедленно отключите устройство от электросети и обратитесь в сервисный центр:
• Устройство было подвергнуто электрическому разряду.
• Устройство было повреждено.
• В устройство попали посторонние предметы.
• Из устройства шел дым или странный запах.
  Это может привести к пожару или поражению электрическим током.
• Если вы не собираетесь пользоваться устройством в течение длительного времени, отсоедините от него кабель питания.
  Пыль может вызвать пожар, а в результате нарушения изоляции может произойти утечка тока, поражение электрическим током или пожар.
• На устройство не должны попадать капли жидкости или брызги. Нельзя также ставить на него предметы, наполненные жидкостью (например, вазы).

ВНИМАНИЕ!

- Установите устройство в месте, где нет радиопомех.

- Следует обеспечить достаточное расстояние между наружной антенной и кабелем питания во избежание их соприкосновения даже в случае падения антенны.

Это может привести к поражению электрическим током.

- Не устанавливайте устройство на неустойчивые полки или наклонные поверхности. Также следует избегать мест, где устройство подвергается вибрациям, или мест с неполной опорой.

Несоблюдение указанных мер предосторожности может привести к тому, что устройство упадет или перевернется, что может повлечь за собой травму или повреждение устройства.

- При установке телевизора на подставку нужно предпринять меры по предотвращению его опрокидывания. При несоблюдении указанных мер предосторожности устройство может упасть, что может привести к травме.

- Если требуется закрепить устройство на стене, установите стандартное VESA-крепление для монтажа на стене (дополнительные детали) на его задней панели. При установке устройства на стене с помощью настенного монтажного кронштейна (дополнительные детали) надежно закрепите его во избежание падения устройства.

- Используйте только крепления / аксессуары, рекомендованные изготовителем.

- Для установки антенны обратитесь к квалифицированному специалисту. Самостоятельная установка может привести к пожару или поражению электрическим током.

- При просмотр телевизора рекомендуется соблюдать расстояние, равное не менее 5—7 диагоналям экрана телевизора. Просмотр телевизора в течение длительного времени может привести к снижению остроты зрения.

- Используйте только указанный тип батарей. Несоблюдение этого требования может привести к повреждению пульта ДУ.

- Не используйте новые батареи вместе со старыми. Это может привести к перегреву и протечкам батарей.

- Между пультом ДУ и датчиком не должно быть никаких предметов.

- Сигнал от пульта ДУ может быть подавлен солнечным светом или другим источником яркого света. В этом случае в комнате следует сделать свет менее ярким.

- При подключении внешних устройств, таких как игровые консоли, убедитесь в том, что подключаемые кабели имеют достаточную длину. Иначе устройство может упасть, что приведет к травме или повреждению устройства.

- Не следует включать/выключать телевизор, подсоединяя или отсоединяя вилку от настенной розетки. (не используйте вилку для включения). Это может стать причиной механического отказа или поражения электрическим током.

- Соблюдайте инструкции по установке, приведенные далее, чтобы предотвратить перегрев устройства:

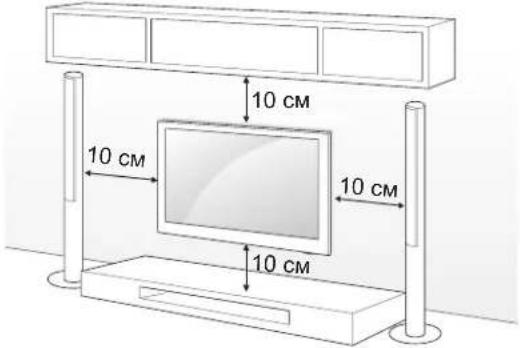

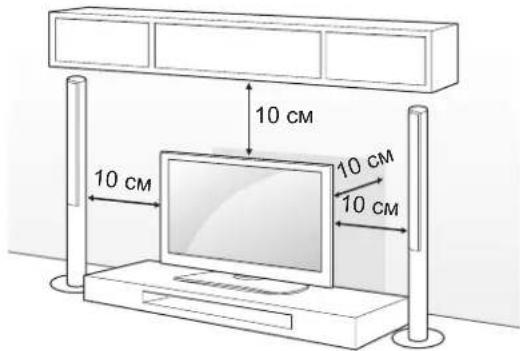

- Расстояние между телевизором и стеной должно быть не менее 10 см.

- Не устанавливайте устройство в местах без вентиляции (например, на книжной полке или в серванте).

- Не устанавливайте устройство на ковер или подушку.

- Убедитесь в том, что вентиляционные отверстия не закрыты скатертью или шторой.

Иначе может произойти возгорание.

- Не прикасайтесь к вентиляционным отверстиям при просмотре телевизора в течение долгого времени, поскольку они могут сильно нагреться. Это не влияет на работу или производительность устройства.

- Периодически осматривайте кабель устройства и в случае видимого износа или повреждения выньте его из розетки и замените на кабель, рекомендованный авторизованным специалистом по обслуживанию.

- Не допускайте скопления пыли на контактах разъемов или на розетке. Это может привести к пожару.

- Не допускайте физического или механического воздействия на шнур электропитания, а именно перекручивания, завязывания, перегибания шнура. Не зажимайте шнур дверью и не наступайте на него. Обращайте особое внимание на вилки, стенные розетки и точки соединения провода с устройством.

- Не нажимайте сильно на панель рукой или острым предметом (гвоздем, карандашом или ручкой). Не царапайте панель.

- Старайтесь не прикасаться к экрану и не держать на нем пальцы в течение продолжительного периода времени. Это может вызвать временные искажения на экране.

- При чистке устройства и его компонентов сначала отсоедините вилку шнура питания от розетки, а затем протрите устройство мягкой тканью. Применение избыточных усилий может привести к появлению царапин или обесцвечиванию поверхности. Не распыляйте воду и не протирайте устройство мокрой тканью. Никогда не пользуйтесь очистителями для стекол, автомобильными или промышленными полиролями, абразивными средствами или воском, бензолом, спиртом и т. п., которые могут повредить устройство и его панель.

Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током или повреждению устройства (деформации, коррозии или поломке).

- Если устройство подключено к розетке переменного тока, оно не отключается от источника питания переменного тока даже при выключении с помощью переключателя питания.

- Отключая прибор от электрической розетки, беритесь рукой за вилку. Отсоединение проводов внутри кабеля может привести к возгоранию.

- При перемещении устройства сначала убедитесь в том, что оно отключено от сети. Затем отсоедините кабели питания, антенные кабели и остальные подключаемые кабели.

Телевизор или кабель питания могут быть повреждены, что может создать опасность возгорания или поражения электрическим током.

	Перемещение или распаковку устройства следует производить двум людям, т.к. оно тяжелое.Иначе возможно получение травмы.
	Раз в год отдавайте устройство в сервисный центр для чистки его внутренних частей.Накопившаяся пыль может привести к механическому повреждению.
	Любое обслуживание должны производить квалифицированные специалисты. Обслуживание требуется, когда устройство было повреждено каким-либо образом (поврежден кабель питания или вилка, пролита жидкость, внутрь попал посторонний предмет, устройство пострадало от дождя или влаги, устройство не работает должным образом, или его уронили).
	Если устройство кажется холодным на ощупь, при его включении возможно небольшое мерцание. Это нормальное явление, с устройством все в порядке.
	ЖК-панель — это высокотехнологичное изделие с матрицей с разрешением от 2 до 6 миллионов пикселов. На панели могут появляться мелкие черные точки и/или яркие цветные точки (красные, синие или зеленые) размером 1 ррт. Это не является неисправностью и не влияет на производительность и надежность устройства.Эта проблема также встречается в сторонних продуктах и не является поводом для обмена или денежного возмещения.
	В зависимости от места просмотра (слева/справа/сверху/снизу) яркость и цветность панели может изменяться.Этот происходит ввиду особенностей строения панели. Это не связано с производительностью устройства и не является неисправностью.

- Отображение неподвижного изображения (например, логотипа вещаемого канала, экранного меню, сцены из видеогры) в течение длительного времени может привести к повреждению экрана и появлению остаточного изображения. Настоящая гарантия на устройство не распространяется на появление остаточного изображения.

Не допускайте отображения статичного изображения в течение длительного времени (двух и более часов для ЖК-телевизоров, одного и более часов для плазменных телевизоров). Кроме того, остаточное изображение по краям экрана может появиться при просмотре изображения в формате 4:3 в течение длительного периода времени.

Эта проблема также встречается в сторонних продуктах и не является поводом для обмена или денежного возмещения.

• Звуки, издаваемые устройством

Треск: треск, который можно услышать при просмотре или выключении телевизора, вызван тепловым сжатием пластика в результате изменения температуры и влажности. Данный шум является обычным явлением при использовании продуктов, подверженных температурной деформации. Гудение электрической цепи/жужжание панели: из высокоскоростной коммутационной схемы устройства может исходить тихий шум, образованный при прохождении большого тока, необходимого для работы устройства. Это зависит от устройства. Данный звук не влияет на работу и надежность продукта.

ПРИМЕЧАНИЕ

• Приведенное изображение может отличаться от вашего телевизора.
• Экранное меню вашего телевизора может незначительно отличаться от изображенного на рисунке.
• Доступные меню и параметры могут отличаться в зависимости от используемого источника входа или модели устройства.
• В дальнейшем этот телевизор может получить новые функции.
• Для снижения энергопотребления переключайте телевизор в режим ожидания. Если какое-то время телевизор не смотрят, следует выключить его, чтобы снизить потребление энергии.
• Энергопотребление во время использования может быть значительно снижено путем уменьшения яркости изображения. При этом будут снижены и эксплуатационные расходы.

ПРОЦЕДУРА УСТАНОВКИ

1 Откройте упаковку и убедитесь в наличии полного комплекта аксессуаров.
2 Подсоедините подставку к телевизору.
3 Подключите внешнее устройство к телевизору.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Распаковка

Комплект должен включать следующие элементы. В случае отсутствия аксессуаров обратитесь в магазин, в котором был куплен этот товар. Рисунки в инструкции могут отличаться от данного устройства и его элементов.

ВНИМАНИЕ!

• Для обеспечения безопасности и продолжительного срока службы устройства не используйте детали, не одобренные изготовителем.
• В противном случае при повреждении или получении травм гарантия на данное устройство не распространяется.
• На экране некоторых моделей может быть тонкая пленка; не снимайте ее.

ПРИМЕЧАНИЕ

• Комплектация устройства может отличаться в зависимости от модели.
• Спецификации устройства или содержание данного руководства может изменяться без предварительного уведомления ввиду модернизации функций устройства.
• Для обеспечения оптимального соединения кабели HDMI и USB-устройства должны иметь корпус разъема толщиной не более 10 мм и шириной не более 18 мм. Используйте удлинитель, который поддерживает USB 2.0, если кабель USB или флэш-накопитель USB не вставляется в порт USB на вашем телевизоре.

^* A≤ 10 mm

*B≤ 18 MM

	Пульт ДУ и батареи (AAA)(см. стр. 19)		Руководство пользователя
	Держатель для кабеля(в зависимости от модели)(см. стр. А-5)	[СК6К]	Салфетка для протирки(в зависимости от модели)Воспользуйтесь ею для чистки корпуса.
	Блок питания(только для 19/22/26LS35**) (см. стр. В-3)	[45КD]	Винты для подставки2EA, P4 x 16(только для 19/22LS35**) (см. стр. А-3)
	Винты для подставки2EA, M4 x 14(только для 26LS35**) (см. стр. А-3)	[7WXX]	Винты для подставки4EA, P4 x 164EA, M4 x 14(только для 32LS35**) (см. стр. А-3)
	Винты для подставки8EA, M4 x 20(только для 26/32/42CS46**, 32/42LS34**) (см. стр. А-4)		Винт для настольной подставки(только для 32LS35**, 26/32/42CS46**, 32/42LS34**) (см. стр. 16)
[wept]	Зафиксируйте с помощью винтов(только для 26CS46**) (см. стр. А-6)	[wept]	Зафиксируйте с помощью винтов(только для 32CS46**, 32LS34**) (см. стр. А-6)
[wept]	Зафиксируйте с помощью винтов(только для 42CS46**, 42LS34**) (см. стр. А-6)	[СКВ]	Кабель питания
	Изолятор(в зависимости от модели)(см. стр. 13)

(только для 19/22/26LS35**)

(см. стр. А-3)

(только для 32LS35**)

(см. стр. А-3)

(только для 26CS46**)

(см. стр. А-4)

(только для 32/42CS46**, 32/42LS34**)

(см. стр. А-4)

ПРИМЕЧАНИЕ

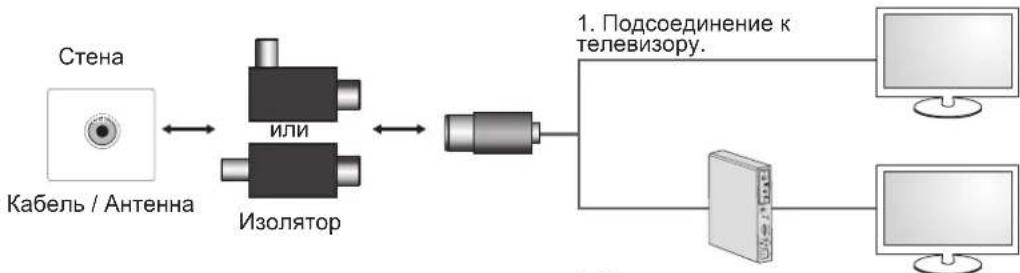

- Руководство по установке антенного изолятора

- Используйте для установки телевизора в месте, где существует разность потенциалов между телевизором и GND (землей) сигнала антенны.

» Если существует разность потенциалов сигнала антенны между телевизором и GND (землей), то контакт антенны может сильно нагреться, а перегрев может привести к несчастному случаю.

- Безопасность во время просмотра телевизора можно увеличить путем эффективного снятия напряжения электропитания с телевизионной антенны. Рекомендуется прикрепление изолятора к стене. Если изолятор невозможно прикрепить к стене, прикрепите его к телевизору. Избегайте отсоединения антенного изолятора после его установки.

- Сначала убедитесь, что телевизионная антенна подключена.

1. Подсоединение к цифровой приставке.

Подсоедините окончание изолятора к розетке кабеля/антенны, а другой его конец к телевизору или цифровой приставке.

"Оборудование, подключенное к заземлению через сеть или с помощью другого оборудования с подключением к заземлению и к системе кабельного вещания с помощью коаксиального кабеля, может в некоторых случаях создать опасность пожара. Подключение к системе кабельного вещания должно осуществляться через устройство, обеспечивающее электрическую изоляцию ниже определенного диапазона частот (гальванический разъединитель, см. EN 60728-11)"

При использовании изолятора РЧ может произойти небольшая потеря чувствительности сигнала.

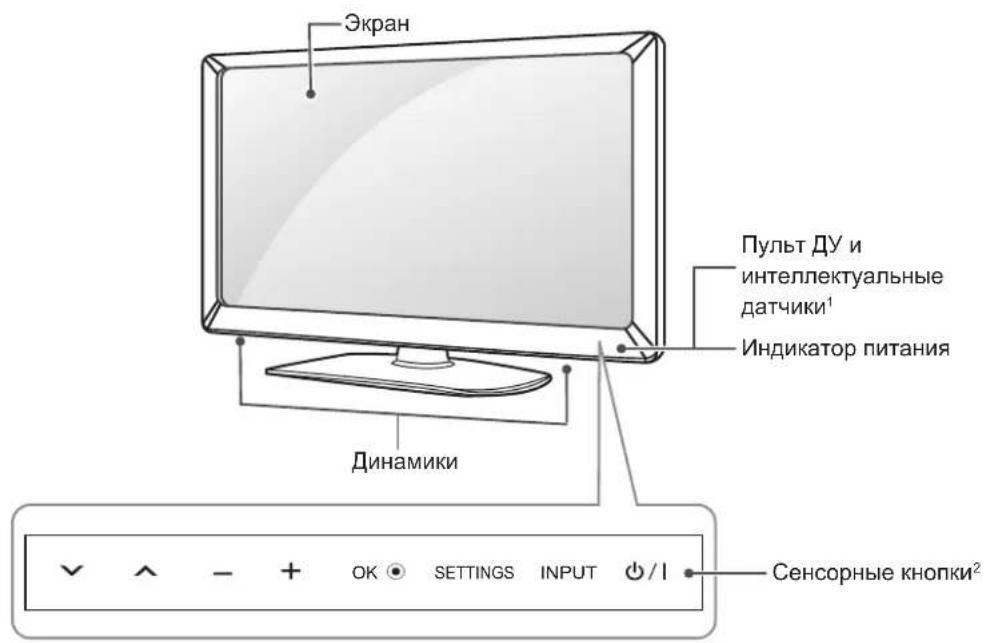

Элементы и кнопки

Экран Пульт ДУ и интеллектуальные датчики¹ Индикатор питания Динамики Сенсорные кнопки²

Сенсорные кнопки	Описание
√ ^	Прокрутка по списку сохраненных каналов.
- +	Настройка громкости.
OK ⭕	Выбор подсвеченного пункта меню или подтверждение ввода.
SETTINGS	Переход в главное меню или сохранение введенных данных и выход из меню.
INPUT	Изменение источника входного сигнала.
∅ / I	Включение или выключение устройства.

1 Интеллектуальный датчик: настройка качества изображения и яркости в зависимости от условий освещения.
2 Все кнопки сенсорные и реагируют на простое касание пальцем.

Поднятие и перемещение телевизора

Перед перемещением или поднятием телевизора ознакомьтесь со следующими инструкциями во избежание повреждения и для обеспечения безопасной транспортировки независимо от типа и размера телевизора.

ВНИМАНИЕ!

- Избегайте касания экрана, так как это может привести к его повреждению.

• Телевизор предпочтительно перемещать в оригинальной коробке или упаковочном материале.
  • Перед перемещением или поднятием телевизора отключите кабель питания и все остальные кабели.

• Во избежание царапин, когда вы держите телевизор, экран должен быть направлен в сторону от вас.

• Большой телевизор должны переносить не менее 2-х человек.

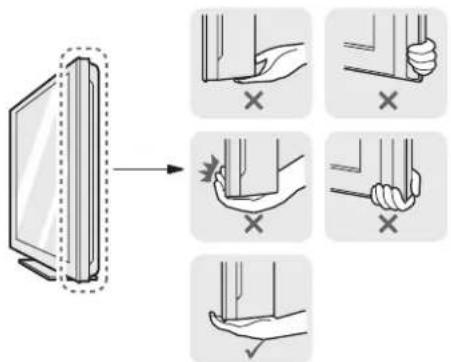

• При транспортировке телевизора в руках удерживайте его, как показано на следующем рисунке.

• При транспортировке не подвергайте телевизор тряске или избыточной вибрации.
• При транспортировке держите телевизор вертикально, не ставьте его на бок и не наклоняйте влево или вправо.

- Крепко удерживайте верхнюю и нижнюю части корпуса телевизора. Не дотрагивайтесь до прозрачной части, динамика или области решетки динамика.

1 Поднимите и вертикально установите телевизор на столе.

- Оставьте 10 см (минимум) зазор от стены для достаточной вентиляции.

10 cm 10 cm 10 cm 10 cm

2 Подключите шнур питания к розетке.

ВНИМАНИЕ!

- Не размещайте телевизор вблизи источников тепла, так как это может привести к пожару или другим повреждениям.

Закрепление телевизора на столе

(только для 32LS35**, 26/32/42CS46**, 32/42LS34**)

Закрепите телевизор на столе для предотвращения наклона вперед, повреждения и потенциального травмирования.

Для закрепления телевизора на столе вставьте и затяните комплектный винт на задней панели подставки.

- Для предотвращения опрокидывания телевизор должен быть прикреплен к столу или стене согласно инструкциям по монтажу. Опрокидывание, тряска или раскачивание телевизора может привести к травме.

Регулировка угла обзора телевизора

(Только для 32/42CS46**, 32/42LS34**)

Поверните телевизор на 10 градусов влево или вправо, чтобы улучшить видимость с места просмотра.

20° 20°

ВНИМАНИЕ!

- При регулировке угла обзора устройства будьте осторожны, чтобы не прищемить пальцы. » Не допускайте защемления рук или пальцев, т.к. это может привести к травме. При слишком большом наклоне телевизор может упасть, что приведет к его повреждению или травме.

Закрепление телевизора на стене

(этот компонент доступен не для всех моделей)

1 Вставьте и затяните болты с ушками или болты кронштейнов ТВ на задней панели телевизора.

- Если в местах для болтов с ушками уже установлены другие болты, то сначала вывинтите их.

2 Закрепите кронштейны на стене с помощью болтов.

Совместите кронштейн и болты с ушками на задней панели телевизора.

3 Крепким шнуром надежно привяжите болты с ушками к кронштейнам.

Убедитесь в том, что шнур расположен горизонтально.

ВНИМАНИЕ!

- Следите за тем, чтобы дети не забирались и не висели на телевизоре.

ПРИМЕЧАНИЕ

- Используйте платформу или шкаф достаточно большой и прочный, чтобы выдержать вес устройства.

- Кронштейны, винты и шнуры не входят в комплект поставки. Дополнительные аксессуары можно приобрести у местного дилера.

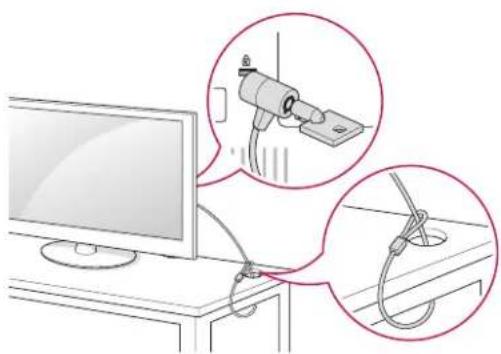

Использование системы безопасности Kensington

Приведенное изображение может отличаться от вашего телевизора.

Разъем системы безопасности Kensington находится на задней крышке телевизора. Дополнительная информация об установке и использовании приведена в руководстве к системе безопасности Kensington или на сайте http://www.kensington.com.

Продевание кабеля системы безопасности Kensington через телевизор и отверстие в столе.

Осторожно прикрепите настенный кронштейн (приобретаемый отдельно) к задней части телевизора и прикрепите его к прочной стене перпендикулярно полу. Для монтажа телевизора на стены из других строительных материалов обращайтесь к квалифицированным специалистам. Компания LG рекомендует вызывать квалифицированного мастера для крепления телевизора к стене.

10 cm 10 cm 10 cm 10 cm

Убедитесь в том, что винты и настенный кронштейн отвечают стандартам VESA. В следующей таблице приведены стандартные габариты для комплектов настенного крепления.

Принадлежности, приобретаемые отдельно (кронштейн для настенного крепления)

Модель	19/22/26LS35**	32LS35**, 26/32CS46**, 32LS34**
VESA (A x B)	100 x 100 200 x	100
Стандартный винт	M4 M4
Количество винтов	4	4
Кронштейн для настенного крепления	LSW100B LSW1	100B
Модель	42CS46**, 42LS34**
VESA (A x B)	200 x 200
Стандартный винт	M4
Количество винтов	4
Кронштейн для настенного крепления	LSW200BX

A B

ВНИМАНИЕ!

• Перед перемещением и установкой телевизора отключите кабель питания. Несоблюдение этого правила может привести к поражению электрическим т
- Установка телевизора на потолок или наклонную стену может привести к его падению и получению травмы. Следует использовать одобренный кронштейн LG для настенного крепления и обратиться к местному дилеру или квалифицированному специалисту.
- Не заворачивайте винты с избыточной силой, т.к. это может привести к повреждению телевизора и потере гарантии.
- Следует использовать винты и настенные крепления, отвечающие стандарту VESA. Гарантия не распространяется на повреждения или травмы, полученные в результате неправильного использования или использования неправильных аксессуаров.

ПРИМЕЧАНИЕ

• Следует использовать винты, указанные в спецификации для винтов стандарта VESA.
• Комплект кронштейна для настенного крепления снабжается инструкцией по монтажу и необходимыми комплектующими
• Настенный кронштейн является дополнительным аксессуаром. Дополнительные аксессуары можно приобрести у местного дилера.
• Длина винтов может зависеть от кронштейна для настенного крепления. Убедитесь в том, что винты имеют соответствующую длину.
• Дополнительная информация приведена в руководстве к кронштейну для настенного крепления.

пульт ду

Описания в данном руководстве относятся к кнопкам на пульте ДУ.

Внимательно прочитайте настоящее руководство и правильно используйте телевизор.

Чтобы заменить батареи, откройте крышку батарейного отсека, замените батареи (1,5 В

AAA) с учетом⊕ и ⊖ указанных на наклейке в отсеке, и закройте крышку отсека.

Для извлечения батарей выполните действия по их установке в обратном порядке.

ВНИМАНИЕ!

- Не используйте новые батареи вместе со старыми, это может вызвать повреждение пульта ДУ.

Направляйте пульт ДУ на телевизор.

ENERGY SAVING GUIDE INFO RATIO INPUT 1 2 3 4 5 6 7 8 9 LIST 0 DOWN SETTINGS ONEN OK EXIT FAV AD MUTE P EXIT 1 2

ENERGY SAVING	Регулировка яркости экрана для снижения энергопотребления.
TV / RAD 📄/EO	Выбор радио-, телевизионного канала или канала DTV.
GUIDE	Показ программы передач.
INFO Ⓔ	Отображение информации о текущей программе и экране.
RATIO	Изменение размеров изображения.
INPUT	Изменение источника входного сигнала.
LIST	Доступ к списку сохраненных программ.
Q.VIEW	Возврат к ранее просматриваемой программе.
SETTINGS	Доступ к главному меню.
Q.MENU	Доступ к быстрому меню.
Кнопки навигации (вверх/вниз/ влево/ вправо)	Прокрутка меню или параметров.
OK ⚙	Выбор меню или параметров и подтверждение ввода.
→	Возврат на предыдущий уровень.
EXIT [IMAGE]	Закрытие всех окон просмотра на экране и возврат к просмотру ТВ.
FAV	Доступ к списку избранных каналов.
AD	Включение или выключение описания аудио.
← PAGE →	Переход к предыдущему или следующему экрану.
1 Цветные клавиши	Доступ к специальным функциям некоторых меню.(◦ Красная,◦ Зеленая,◦ Желтая,◦ Синяя)
SUBTITLE	Повторное отображение наиболее часто используемых в цифровом режиме субтитров.
Кнопки управления (▪, ▶, □, ◀, ▶)	Управление в меню «МОИ МУЛЬТИМЕДИА» или меню SIMPLINK-совместимых устройств (USB, SIMPLINK).
2 Кнопки ТЕЛЕТЕКСТА	Эти кнопки используются для работы с телетекстом.

РАЗВЛЕЧЕНИЯ

Подключение к проводной сети

Приведенное изображение может отличаться от вашего телевизора.

Power 1 2 3 4 LAN Internet Интернет- соединение

Проводной маршрутизатор

Настройка сети

1 Для доступа к главному меню нажмите кнопку SETTINGS.
2 Выберите СЕТЬ → меню Сетевое подключение.

СЕТЬ • Сетевое подключение • Состояние сети

3 Нажмите Начать подключение.

Сетевое подключение Тосквания кабель-московой сети и юридичная сения мечевоска. Начало подключение ветерина подключение субъектов субъектов Начало подключение

4 Устройство автоматически пытается подключиться к доступной сети.

Сетевое подключение Настройка сетевого соединения... Отмена

5 Отобразится подключенная сеть. Щелкните Готово для подтверждения подключения к сети.

Сетевое подключение ① Установлено соединение с проводной сетью. Для посихота подравные ведения за бирита (дополнительные настройки) Расширенные настройки Готово Противный

ИСПОЛЬЗОВАНИЕ РУКОВОДСТВА ПОЛЬЗОВАТЕЛЯ

Руководство пользователя облегчает доступ к подробной информации о телевизоре.

1 Для доступа к главному меню нажмите кнопку SETTINGS.
2 Для доступа к меню Поддержка клиента нажмите КРАСНУЮ кнопку.
3 С помощью кнопок навигации перейдите к элементу Руководство пользователя и нажмите кнопку OK.

КАРТИНКА ЗОУК НАСТРОЙКИ ВРЕМЯ СЕТЬОГЛЯ КИЛЬТАЖИВНА

Обновление ПО Графический тест Зауксайт тест Тест сигнала Инд. о продуктеу stabilize Проверка сети Руководство погьскателя Закрыть

Руководство пользователя1 ОПЦИИ > Выбор языка SETTINGS = ОПЦИИ и Язык Место выбить языка не)![] выбираю на уборахому языка биринки! • Позяжные (Лапарово) - Выборих языка отобретение токла. • Позяжные (послеи и юридорных резинки). Позяжные закрыт в means (при стажмания публировых резинких, и surroundedы растучных ростанных резинких). • Начь субъектные (послеи и юридорных резинки). Финция Кубайные молотивалы и для погашения куб и приеме дум и болого языка. • Начь субъектные субъекты/погашення на чрезвыческую языка и молотивалы, и под againе на языке, закрыть по у accountе... 2 Увеличить Закрить

SETTINGS → ОПЦИИ • Язык Можно выбрать язык меню экрана и цифрового закупа передачки. • Язык мячко (Language): Выверите язык отображения текста. • Язык аудио [только в цифровом режиме]: Позволяет выбрать язык при прокотре цифрового ведения, в котором доступны несколько языке. • Язык субитров [только в цифровом режиме]: Функция • Субитрых используется при трансляции субитров на двух и более языках. • Если трансляция субитров/пелектекста на выбранном языке невосимажна, то они отображаются на языке, заданном по умолчению. 2 Умерчить Закрить

1 Отображение описания выбранного меню. Для перехода между страницами можно воспользоваться ▲ ▼.
2 Увеличение или уменьшение изображения на экране.

Руководство пользователя Настровке КАЧАЛА Настровке КАРТИКИ, 30УК СУШИИ Расширенная функция Информация Использование устройства ввода Использование функции экономии энергии Установка параметров времени Установка параметров блокировки телезизора Выбор языка Поддержка для людей с ограниченными возможностями Установка других параметров

1 Дает возможность выбрать требуемую категорию.
2 Дает возможность выбрать требуемый элемент. Для перехода между страницами можно воспользоваться ▲ ▼.
3 Обеспечивает просмотр описания нужной функции в указателе.

ОБСЛУЖИВАНИЕ

Чистка телевизора

Для сохранения превосходного качества изображения и длительного срока службы продукта необходимо регулярно чистить телевизор.

ВНИМАНИЕ!

• Перед чисткой телевизора выключите питание и отключите шнур питания и другие кабели.
- Если телевизор не используется в течение длительного времени, отключите шнур питания от розетки, чтобы избежать повреждения из-за разряда молнии или скачка напряжения.

Экран, рамка, корпус и подставка

• Для удаления пыли или незначительных загрязнений используйте сухую, чистую и мягкую ткань.
• Для удаления значительных загрязнений протирайте поверхность мягкой тканью, смоченной в чистой воде или мягком растворе моющего средства. После этого сразу же протрите экран и рамку сухой тканью.

ВНИМАНИЕ!

• Всегда избегайте касания экрана, так как это может привести к его повреждению.
• Не нажимайте, не трите и не бейте по поверхности ногтями или острыми предметами, так как это может привести к появлению царапин на экране и искажению изображения.
• Не используйте химические вещества, так как это может привести к повреждению поверхности.
• Не наносите жидкость непосредственно на поверхность. При попадании воды внутрь корпуса телевизора существует риск возникновения пожара, поражения электрическим током и неисправности.

Кабель питания

Регулярно очищайте шнур питания от накопившейся пыли или грязи.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проблема Решение
Невозможноуправлятьтелевизором спомощью пультаДУ.	Проверьте датчик ДУ на телевизоре и повторите попытку.Убедитесь в отсутствии препятствий между телевизором и пультом ДУ.Убедитесь, что батареи находятся в рабочем состоянии и правильно установлены (⊕ к ⊕ к-). ⚫
Отсутствуютизображение извук.	Убедитесь в том, что телевизор включен.Убедитесь в том, что шнур питания подключен к розетке.Убедитесь в том, что розетка работает, подключив к ней другие устройства.
Телевизорнеожиданновыключается.	Проверьте параметры управления энергопотреблением. Возможно, произошел сбой в сети электропитания.Проверьте, включена ли функция Auto Sleep (Автоматический переход в "спящий" режим) в меню Time (Время).Если телевизионный сигнал отсутствует в течение 15 минут, телевизор выключается автоматически.

ИЕЛЕНУШЫ НУСКАУЛЫFЫ

19 КАШЫКТАН БАСКАРУ КУРАЛЫ

20 КЭСПОРЫН

22 ТЕХНИКАЛЫК КЫЗМЕТ КОРСЕТУ

- Экранды узак уакыт устаманыз немесе саусакты (саусактарды) тигізбеніз. Олай істегенде, экранда уакытша бурмалану орын алуы мумкін.

КАШЫКТАН БАСКАРУ КУРАЛЫ

Пайдалануды нускаутығы 1 ПАРАМЕТР > Тінді бөлгілеу үшін SETTINGS ? ПАРАМЕТР * Тін Спартала роспорта науки тауки саңды дубыс артату тау пектрета тауки; • Маго тін (Language): Спартала тауки тауки тауки; • Руғе тін [Тос-сқарта роспорта]; саңды дубыс тауки тауки баз сәртах тауки; орнати тауки тауки тауки тауки; • Субъект тауки тауки тауки тауки тауки; саңды дубыс тауки тауки субъект тауки тауки тауки тауки; субъект тауки тауки тауки; субъект тауки тауки; субъект тауки тауки; субъект тауки тауки; субъект тауки тауки; субъект тауки тауки; субъект тауки тауки; субъект тауки тауки; субъект тауки тауки

ТЕХНИКАЛЫК КЫЗМЕТ КОРСЕТУ

Теледидарды тазалау

ПОСІБНИК КОРИСТУВАЧА

Подключите телевизор к настенной антенной розетке с помощью телевизионного кабеля (75 Ом).

! ПРИМЕЧАНИЕ

• Для подключения нескольких телевизоров используйте антенный разветвитель.
• При плохом качестве изображения правильно установите усилитель сигнала, чтобы обеспечить изображение более высокого качества.
• Если после подключения антенны качество изображение плохое, направьте антенну в правильном направлении.
• Антенный кабель и преобразователь в комплект поставки не входят.

Қазақша

Подключите телевизионный кабель, подсоединенный к телевизору, к спутниковой антенной розетке (75 Ом).

Казакша

1. Подсоедините антенный кабель к входному гнезду антенны на телевизоре.
2. Подсоедините разъем адаптера питания переменного тока к гнезду питания на корпусе телевизора.
3. Подсоедините шнур питания вначале к адаптеру питания переменного тока, затем вставьте шнур питания в настенную сетевую розетку.

ВНИМАНИЕ!

- Подключите телевизор к адаптеру питания переменного тока, перед тем как подключить шнур питания телевизора к розетке.

Қазақша

Передача цифровых видео и аудио сигналов от внешнего устройства на телевизор. Подключите внешнее устройство к телевизору с помощью кабеля HDMI, как показано на следующем рисунке.

Для подключения выберите любой входной порт HDMI. Используемый порт не имеет значения.

ПРИМЕЧАНИЕ

• Для получения наилучшего качества изображения рекомендуется подключать телевизор через HDMI.
• Используйте высокоскоростной кабель HDMI™ самой последней версии с функцией CEC (Customer Electronics Control).
• Высокоскоростные кабели HDMI™ тестируются на способность передачи сигнала высокой четкости с разрешением до 1080р и выше.
• Поддерживаемый формат DTV Audio: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
• Поддерживаемый формат HDMI Audio: Dolby Digital, PCM (до 192 кГц, 32к/4 4,1к/48к/88к/96к/176к/192к, DTS не поддерживается.)

Қазақша

Передача аналоговых видео- и аудиосигналов от внешнего устройства на телевизор.

Подключите внешнее устройство к телевизору с помощью компонентного кабеля, как показано на следующем рисунке.

ПРИМЕЧАНИЕ

- При неправильном подключении кабелей изображение может быть черно-белым или иметь искаженный цвет.

Казакша

Передача аналоговых видео- и аудиосигналов от внешнего устройства на телевизор. Подключите внешнее устройство к телевизору с помощью композитного кабеля, как показано на следующем рисунке.

Қазақша

Подключите к телевизору USB-устройство хранения данных, такое как устройство флэш-памяти USB, внешний жесткий диск или USB-устройство для чтения карт памяти и откройте меню "Мои мультимедиа", чтобы воспользоваться различными мультимедийными файлами.

Қазақша

Просмотр зашифрованных (платных) служб в режиме цифрового ТВ. Эта функция доступна не во всех странах.

! ПРИМЕЧАНИЕ

- Проверьте, правильно ли установлен модуль CI в разъем для карты PCMCIA. Неправильная установка модуля может привести к повреждению телевизора и разъема для карты PCMCIA.

Қазақша

Для передачи аналоговых видео- и аудиосигналов от внешнего устройства на телевизор подключите внешнее устройство к телевизору с помощью кабеля Euro Scart, как показано на следующем рисунке.

Тип выходаТекущийрежимввода	AV1(ТВ-выход ^1 )
Цифровое ТВ Цифровое	ТВ
Аналоговое ТВ, AV	Аналоговое ТВКомпоФВ
HDMI

1 ТВ-выход. Вывод аналогового или цифрового ТВ-сигнала.

Українська

- Используемый кабель Scart Euro должен иметь защиту сигнала.

ПРИМІТКА

Подключите к телевизору различные внешние устройства и переключайте режимы источников для выбора внешнего устройства. Для получения дополнительной информации о подключении внешнего устройства см. руководства пользователя каждого устройства. Допустимо подключение следующих внешних устройств: ресиверов HD, DVD-проигрывателей, видеомагнитофонов, аудиосистем, устройств хранения данных USB, ПК, игровых приставок и других внешних устройств.

ПРИМЕЧАНИЕ

• Процесс подключения внешнего устройства отличается в зависимости от модели.
• Подключите внешние устройства независимо от порядка расположения разъемов телевизора.
• При записи телевизионной передачи с помощью устройства записи DVD или видеомагнитофона проверьте, что входной телевизионный сигнал поступает на вход телевизора через устройство записи DVD или видеомагнитофон. Для получения дополнительной информации о записи см. руководство пользователя подключенного устройства.
• Инструкции по эксплуатации см. в документации внешнего устройства.
• При подключении к телевизору игровой приставки используйте кабель, который поставляется в комплекте игровой приставки.
• В режиме РС (ПК) может наблюдаться шум, из-за выбранного разрешения, частоты вертикальной развертки, контрастности или яркости. При возникновении помех выберите для выхода РС другое разрешение, измените частоту обновления или отрегулируйте яркость и контрастность в меню PICTURE (КАРТИНКА) так, чтобы изображение стало четким.
• В режиме РС (ПК) некоторые настройки разрешения экрана могут не работать должным образом в зависимости от видеоплаты.

Қазақша
