Тип продукта	LED телевизор
Размер экрана	47 дюймов (119 см)
Разрешение	1920 x 1080 (Full HD)
Частота обновления	200 Гц (MCI)
Smart TV	Да, LG Smart TV
Операционная система	LG Smart TV (NetCast)
Wi-Fi	Встроенный Wi-Fi
Подключения	3x HDMI, 2x USB, 1x RGB, 1x Component, 1x Composite, 1x Ethernet, 1x RF In, 1x Audio Out
Размеры без подставки (Ш x В x Г)	1078 x 635 x 34.5 мм
Размеры с подставкой (Ш x В x Г)	1078 x 708 x 255 мм
Вес без подставки	12.3 кг
Вес с подставкой	13.8 кг
Крепление VESA	400 x 400 мм
Потребляемая мощность (в режиме ожидания)	< 0.3 Вт
Потребляемая мощность (типичная)	100 Вт
Источник питания	AC 100-240 В, 50/60 Гц
Класс энергопотребления	A+
Выходная мощность звука	2 x 10 Вт
Ключевые особенности	Triple XD Engine, 24p Real Cinema, Smart Energy Saving
Инструкции по очистке	Используйте мягкую сухую ткань. Не используйте жидкости или абразивные чистящие средства.
Примечание по безопасности	Следите, чтобы вентиляционные отверстия были свободны. Не блокируйте их.
Доступность запасных частей	Обычно 5-7 лет после окончания производства. Обратитесь в службу поддержки LG.

Часто задаваемые вопросы - 47LM761T LG

Как установить телевизор LG 47LM761T на стену?

Телевизор совместим с VESA 400x400 мм. Используйте сертифицированный настенный кронштейн и следуйте инструкциям в руководстве. Убедитесь, что стена выдерживает вес (около 13.8 кг без подставки).

Почему телевизор не включается?

Проверьте, надежно ли подключен кабель питания к телевизору и розетке. Попробуйте другую розетку. Если индикатор ожидания не горит, возможно, проблема с блоком питания. Если проблема не устранена, обратитесь в службу поддержки LG.

Как подключить внешние колонки?

Используйте оптический аудиовыход или разъем для наушников. Альтернативно, подключите через HDMI ARC (используйте порт HDMI 1) к совместимой с ARC звуковой панели или домашнему кинотеатру.

Можно ли использовать этот телевизор в качестве монитора компьютера?

Да. Подключите компьютер через HDMI или RGB (VGA) с помощью соответствующего кабеля. Телевизор поддерживает разрешение до 1920x1080. Установите вывод ПК на 1080p для наилучшего результата.

Как очистить экран телевизора?

Выключите телевизор и дайте ему остыть. Аккуратно протрите экран мягкой сухой микрофиброй. Не используйте химикаты, воду или бумажные полотенца, так как они могут повредить экран.

Какой гарантийный срок у LG 47LM761T?

Обычно LG предоставляет 2-летнюю гарантию на эту модель. Однако условия гарантии различаются в зависимости от страны. Проверьте документы о покупке или обратитесь в местный сервисный центр LG для получения точной информации.

Как сбросить телевизор до заводских настроек?

Перейдите в Настройки > Поддержка > Самодиагностика > Сброс до начальных настроек. Введите пароль (по умолчанию 0000) и подтвердите. Это удалит все пользовательские настройки.

Поддерживает ли телевизор 3D?

Нет, LG 47LM761T — это 2D Full HD телевизор и не поддерживает 3D-контент.

Как обновить прошивку?

Перейдите в Настройки > Поддержка > Обновление ПО. Выберите 'Обновить сейчас', если доступно обновление. Убедитесь, что телевизор подключен к интернету. При необходимости можно также обновить вручную через USB.

Что делать, если пульт дистанционного управления перестал работать?

Сначала замените батарейки. Направьте пульт прямо на приемник телевизора. Если все еще не работает, попробуйте сбросить пульт, вынув батарейки и нажав любую кнопку на 10 секунд. Если проблема не устранена, обратитесь в LG для замены.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 47LM761T LG

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ЖК-ТЕЛЕВИЗОР С LED- ПОДСВЕТКОЙ

Перед началом эксплуатации устройства внимательно прочтите настоящее руководство и сохраните его для будущего использования.

Продукт, сертифицированный до 15 февраля 2013 г.

Продукт, сертифицированный после 15 февраля 2013 г.

СОДЕРЖАНИЕ

3 ЛИЦЕНЗИИ

3 ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

4 ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

10 - Просмотр 3D-изображения (только для моделей с поддержкой 3D)

12 ПРОЦЕДУРА УСТАНОВКИ

12 СБОРКА И ПОДГОТОВКА К РАБОТЕ

12 Распаковка
15 Принадлежности, приобретаемые отдельно

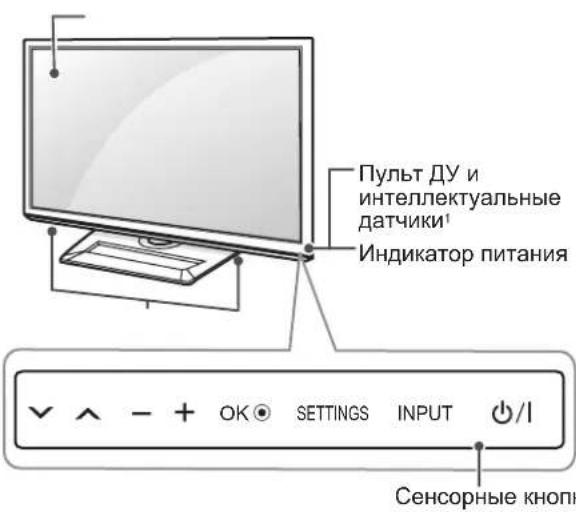

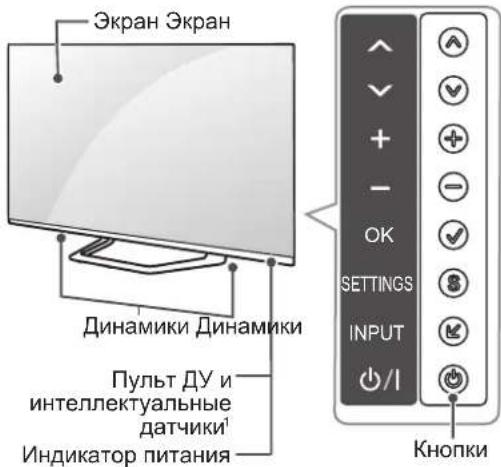

16 Элементы и кнопки
17 Поднятие и перемещение телевизора
18 Установка на столе
20 Крепление на стене

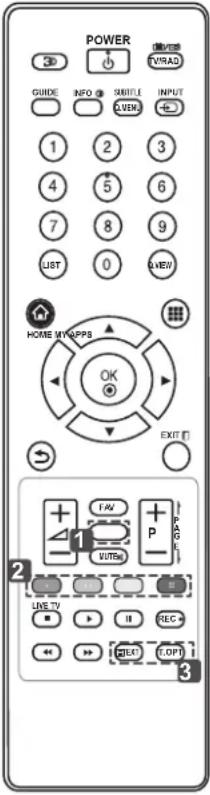

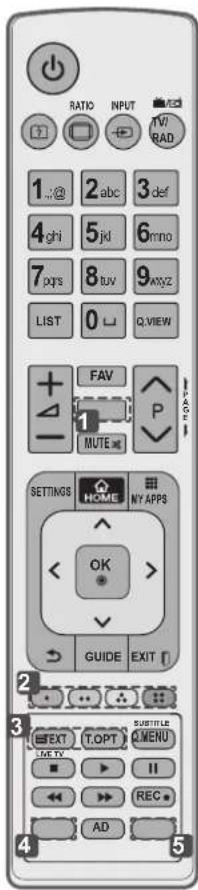

21 ПУЛЬТ ДУ

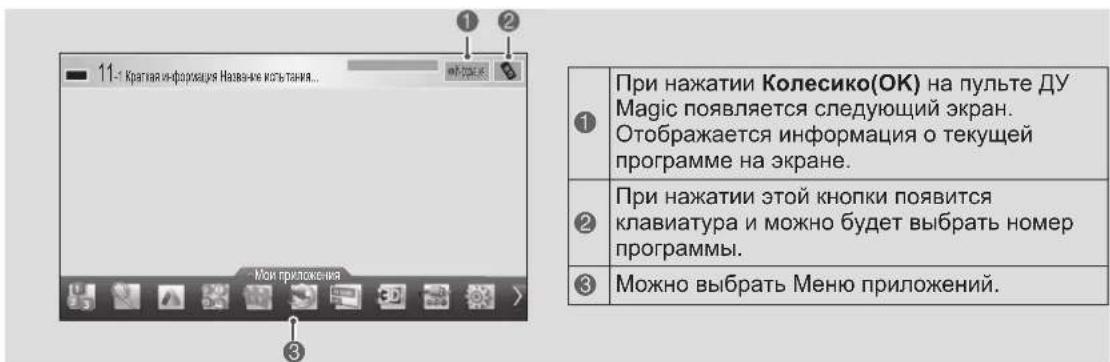

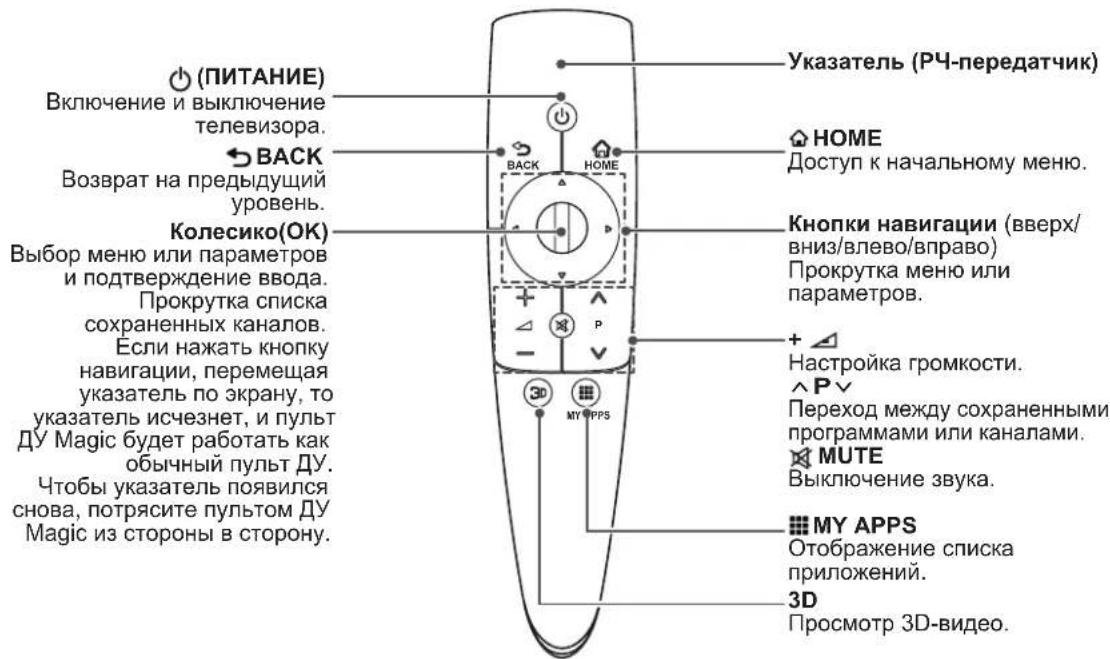

23 ФУНКЦИИ ПУЛЬТА ДУ MAGIC

24 Регистрация пульта ДУ Magic
24 Использование пульта ДУ Magic
24 Меры предосторожности при использовании пульта ДУ Magic

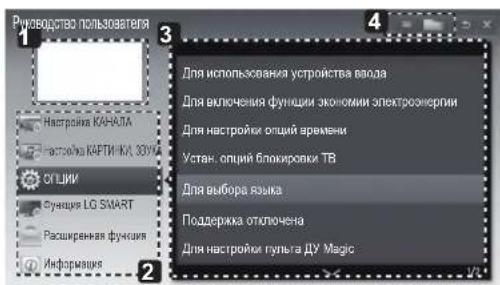

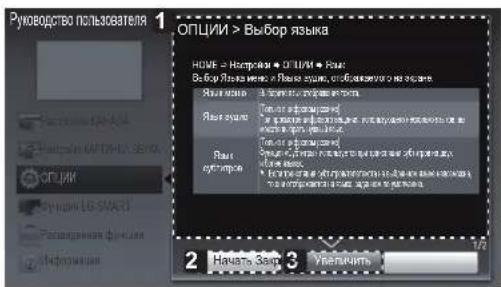

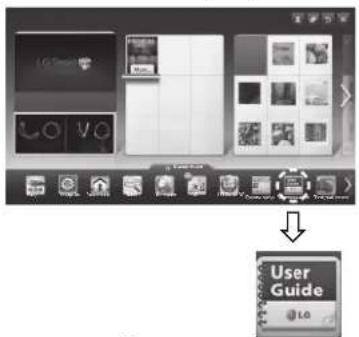

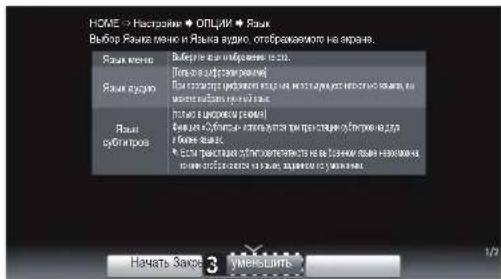

25 ИСПОЛЬЗОВАНИЕ РУКОВОДСТВА ПОЛЬЗОВАТЕЛЯ

26 ОБСЛУЖИВАНИЕ

26 Чистка телевизора
26 - Экран, рамка, Корпус и подставка
26 - Кабель питания
26 Чистка телевизора
26 - Экран, рамка, Корпус и подставка
26 - Кабель питания

26 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

27 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРЕДУПРЕЖДЕНИЕ!

• Несоблюдение указанных мер предосторожности может привести к серьезной травме, несчастному случаю или смертельному исходу.

ВНИМАНИЕ!

• Несоблюдение указанных мер предосторожности может привести к легкой травме или повреждению устройства.

ПРИМЕЧАНИЕ

- Примечание помогает понять безопасный способ использования устройства и следовать ему. Пожалуйста, внимательно прочитайте это примечание, прежде чем использовать устройство.

27 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЛИЦЕНЗИИ

Поддерживаемые лицензии могут отличаться в зависимости от модели. Дополнительная информация о лицензиях находится по адресу www.lg.com.

DOLBY. DIGITAL PLUS

Изготовлено по лицензии компании Dolby Laboratories. «Долби» и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories.

«Права на товарные знаки и зарегистрированные товарные знаки HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI Logo в США и других странах принадлежат компании HDMI Licensing, LLC».

СВЕДЕНИЯ О DIVX VIDEO: DivX® — это цифровой формат видео, созданный компанией DivX, LLC, дочерней компанией Rovi Corporation. Данное устройство имеет официальную сертификацию DivX Certified® для воспроизведения видео DivX. Посетите веб-сайт divx.com для получения дополнительной информации и загрузки программного обеспечения для преобразования видео в формат DivX.

СВЕДЕНИЯ О DIVX VIDEO-ON-DEMAND. Для воспроизведения фильмов DivX Video-on-Demand (VOD) устройство DivX Certified® должно быть зарегистрировано. Чтобы получить код регистрации, перейдите в раздел DivX VOD меню настройки устройства. Для получения дополнительной информации о выполнении регистрации перейдите по адресу: vod.divx.com.

"DivX Certified® для воспроизведения видео DivX® с разрешением до HD 1080р, включая содержимое со статусом Premium".

"DivX®, DivX Certified® и соответствующие логотипы являются товарными знаками компании Rovi Corporation или ее дочерних компаний и используются по лицензии."

«Защищено одним или несколькими из следующих патентов: 7,295,673; 7,460,668; 7,515,710; 7,519,274»

dts® 2.0+Digital Out

Произведено по лицензии по патентам США №: 5,956,674; 5,974,380; 6,487,535 и другим всемирным патентам и патентам США, выпущенным и рассматриваемым. DTS, символ и DTS и символ вместе являются зарегистрированными товарными знаками, а DTS 2.0+Digital Out является зарегистрированным товарным знаком DTS, Inc. Данный продукт также включает программное обеспечение. © DTS, Inc. Все права сохранены.

ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

Для получения исходного кода по условиям лицензий GPL, LGPL, MPL и других лицензий с открытым исходным кодом, который содержится в данном продукте, посетите веб-сайт: http://opensource.lge.com. Кроме исходного кода, для загрузки доступны все соответствующие условия лицензии, отказ от гарантий и уведомления об авторских правах. LG Electronics также предоставляет исходный код на компакт-диске за плату, которая покрывает стоимость выполнения этой рассылки (в частности, стоимость медианосителя, пересылки и обработки) посредством запросов в LG Electronics по адресу: [e-mail]. Данное предложение действительно в течение трех (3) лет с даты приобретения изделия.

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Прежде чем пользоваться устройством, внимательно прочитайте эти инструкции по технике безопасности.

ПРЕДУПРЕЖДЕНИЕ!

	Не размещайте телевизор и пульт ДУ в следующих местах:- под воздействием прямых солнечных лучей;- в местах с повышенной влажностью, например, в ванной комнате;- вблизи источников тепла, например, печей, обогревателей и др.;- вблизи кухонных столов или увлажнителей, где на них легко может попасть пар или масло;- в местах, не защищенных от дождя или ветра;- вблизи сосудов с водой, например, ваз.Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током, неисправности или деформации устройства.
	Не размещайте устройство в местах, где оно может подвергнуться воздействию пыли.Это может привести к пожару.
	Осетевая вилка служит для отключения устройства. Вилка должна оставаться исправной.
	Не прикасайтесь к вилке мокрыми руками. Кроме того, если шнур влажный или покрыт пылью, как следует просушите вилку или сотрите со шнура пыль.Избыточная влага может привести к поражению электрическим током.
	Розетка, к которой подключается устройство, должна быть заземлена (кроме незаземляемых устройств).Иначе возможно поражение электрическим током или иная травма.
	Плотно вставляйте кабель питания в разъем.Если кабель питания вставлен неплотно, может возникнуть пожар.
	Кабель питания не должен соприкасаться с такими предметами, как нагреватели.Это может привести к пожару или поражению электрическим током.
	Не следует ставить тяжелые предметы или сам телевизор на шнур питания.Это может привести к пожару или поражению электрическим током.

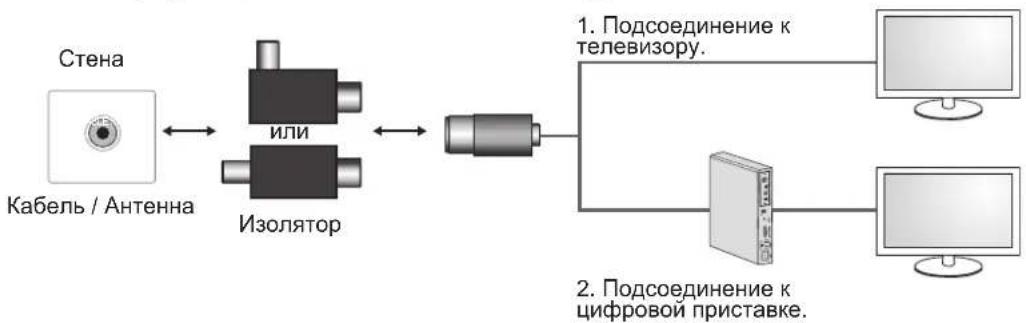

	Во избежание попадания дождевой воды по антенному кабелю, его следует вводить снаружи здания в помещение снизу вверх.Попадание воды внутрь устройства может привести к его повреждению и поражению электрическим током.
	При монтаже телевизора на стену следует убедиться, что телевизор не висит на кабеле питания и сигнальных кабелях.Это может стать причиной пожара или поражения электрическим током.
	Не подключайте слишком много электрических устройств к одной розетке на несколько потребителей.Это может привести к возгоранию по причине перегрева.
	При подключении внешних устройств следите за тем, чтобы телевизор не упал или не опрокинулся.Это может привести к травме или повреждению телевизора.
	Держите влагонепроницаемый упаковочный материал и виниловую упаковку в месте, недоступном для детей.Влагопоглощающий материал может нанести вред при проглатывании. При случайном попадании материала внутрь следует вызвать у пострадавшего рвоту и обратиться в ближайшее медучреждение. Кроме того, виниловая упаковка может привести к удушению. Держите ее в недоступном для детей месте.
	Не разрешайте детям забираться или держаться за телевизор.Телевизор может упасть, что может привести к тяжелым травмам.
	Утилизируйте использованные батареи должным образом и следите за тем, чтобы дети не проглотили их.Если это произошло, немедленно обратитесь за медицинской помощью.
	Когда кабель питания вставлен в розетку, не вставляйте проводник (например, металлическую спицу) в другой конец кабеля. Кроме того, не прикасайтесь к другому концу кабеля питания, когда кабель вставлен в розетку.Возможно поражение электрическим током.(в зависимости от модели)
	Не размещайте и не храните горючие вещества около устройства.Из-за неосторожного обращения с горючими веществами может возникнуть взрыв или пожар.
	Не роняйте внутрь устройства металлические предметы (монеты, заколки для волос, спицы, куски провода и т.п.), а также легковоспламеняющиеся предметы (например, бумагу или спички). Следует внимательно следить за детьми, когда они находятся вблизи устройстваВозможно поражение электрическим током, пожар или травмы. Если в устройство попал посторонний предмет, отсоедините кабель питания и обратитесь в сервисный центр.
	Не распыляйте воду на устройство и не очищайте его горючими веществами (бензин или растворитель). Возможно поражение электрическим током или пожар.
	Не допускайте ударов по устройству и попадания посторонних предметов внутрь устройства, не стучите по экрану.Несоблюдение этих мер предосторожности может привести к травме или повреждению устройства.
	Не прикасайтесь к устройству или антенне во время грозы.Возможно поражение электрическим током.
	Не прикасайтесь к стенной розетке в случае утечки газа. Откройте окна и проветрите помещение.Искра может вызвать пожар, и вы можете получить ожог.
	Не следует самостоятельно разбирать, ремонтировать и модифицировать устройство.Возможно поражение электрическим током или пожар.Для проверки, калибровки или ремонта устройства обращайтесь в сервисный центр.
	Если произойдет что-либо из перечисленного, немедленно отключите устройство от электросети и обратитесь в сервисный центр:- Устройство было подвергнуто электрическому разряду.- Устройство было повреждено.- В устройство попали посторонние предметы.- Из устройства шел дым или странный запах.Это может привести к пожару или поражению электрическим током.
	Если вы не собираетесь пользоваться устройством в течение длительного времени, отсоедините от него кабель питания.Пыль может вызвать пожар, а в результате нарушения изоляции может произойти утечка тока, поражение электрическим током или пожар.
	На устройство не должны попадать капли жидкости или брызги. Нельзя также ставить на него предметы, наполненные жидкостью (например, вазы).

ВНИМАНИЕ!

Установите устройство в месте, где нет радиопомех.

Спедует обеспечить достаточное расстояние между наружной антенной и кабелем питания во избежание их соприкосновения даже в случае падения антенны.

Это может привести к поражению электрическим током.

Не устанавливайте устройство на неустойчивые полки или наклонные поверхности. Также следует избегать мест, где устройство подвергается вибрациям, или мест с неполной опорой.

Несоблюдение указанных мер предосторожности может привести к тому, что устройство упадет или перевернется, что может повлечь за собой травму или повреждение устройства.

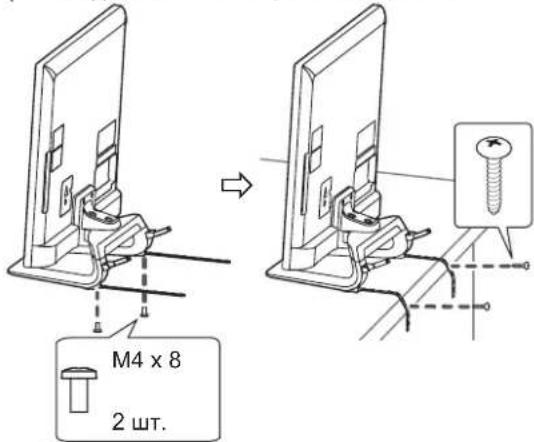

При установке телевизора на подставку нужно предпринять меры по предотвращению его опрокидывания. При несоблюдении указанных мер предосторожности устройство может упасть, что может привести к травме.

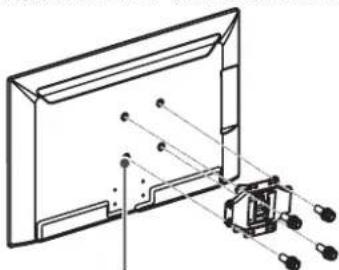

Если требуется закрепить устройство на стене, установите стандартное VESA-крепление для монтажа на стене (дополнительные детали) на его задней панели. При установке устройства на стене с помощью настенного монтажного кронштейна (дополнительные детали) надежно закрепите его во избежание падения устройства.

Используйте только крепления / аксессуары, рекомендованные изготовителем.

Для установки антенны обратитесь к квалифицированному специалисту. Самостоятельная установка может привести к пожару или поражению электрическим током.

При просмотре телевизора рекомендуется соблюдать расстояние, равное не менее 2—7 диагоналям экрана телевизора.

Просмотр телевизора в течение длительного времени может привести к снижению остроты зрения.

Используйте только указанный тип батарей.

Несоблюдение этого требования может привести к повреждению пульта ДУ.

Не используйте новые батареи вместе со старыми.

Это может привести к перегреву и протечкам батарей.

Между пультом ДУ и датчиком не должно быть никаких предметов.

Сигнал от пульта ДУ может быть подавлен солнечным светом или другим источником яркого света. В этом случае в комнате следует сделать свет менее ярким.

При подключении внешних устройств, таких как игровые консоли, убедитесь в том, что подключаемые кабели имеют достаточную длину. Иначе устройство может упасть, что приведет к травме или повреждению устройства.

Не следует включать/выключать телевизор, подсоединяя или отсоединяя вилку от настенной розетки (не используйте вилку для включения). Это может стать причиной механического отказа или поражения электрическим током.

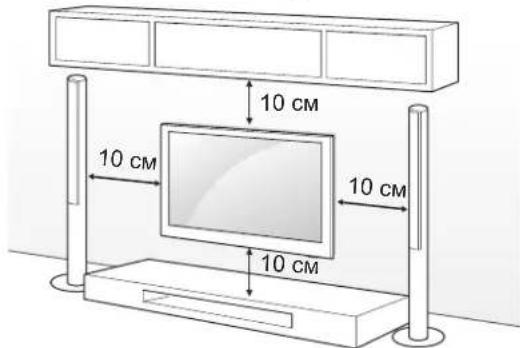

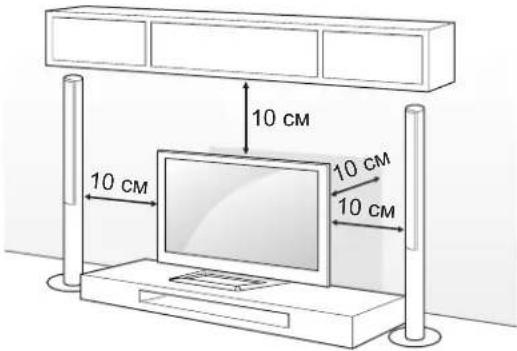

Соблюдайте инструкции по установке, приведенные далее, чтобы предотвратить перегрев устройства:

• Расстояние между телевизором и стеной должно быть не менее 10 см.
• Не устанавливайте устройство в местах без вентиляции (например, на книжной полке или в серванте).
• Не устанавливайте устройство на ковер или подушку.
• Убедитесь в том, что вентиляционные отверстия не закрыты скатертью или шторой.

Иначе может произойти возгорание.

Не прикасайтесь к вентиляционным отверстиям при просмотре телевизора в течение долгого времени, поскольку они могут сильно нагреться. Это не влияет на работу или производительность устройства.

Периодически осматривайте кабель устройства и в случае видимого износа или повреждения выньте его из розетки и замените на кабель, рекомендованный авторизованным специалистом по обслуживанию.

Не допускайте скопления пыли на контактах разъемов или на розетке. Это может привести к пожару.

Не допускайте физического или механического воздействия на шнур электропитания, а именно перекручивания, завязывания, перегибания шнура. Не зажимайте шнур дверью и не наступайте на него. Обращайте особое внимание на вилки, стенные розетки и точки соединения провода с устройством.

Не нажимайте сильно на панель рукой или острым предметом (гвоздем, карандашом или ручкой). Не царапайте панель.

Отарайтесь не прикасаться к экрану и не держать на нем пальцы в течение продолжительного периода времени. Это может вызвать временные искажения на экране.

При чистке устройства и его компонентов сначала отсоедините вилку шнура питания от розетки, а затем протрите устройство мягкой тканью. Применение избыточных усилий может привести к появлению царапин или обесцвечиванию поверхности. Не распыляйте воду и не протирайте устройство мокрой тканью. Никогда не пользуйтесь очистителями для стекол, автомобильными или промышленными полиролями, абразивными средствами или воском, бензолом, спиртом и т. п., которые могут повредить устройство и его панель. Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током или повреждению устройства (деформации, коррозии или поломке).

Если устройство подключено к розетке переменного тока, оно не отключается от источника питания переменного тока даже при выключении с помощью переключателя питания.

Отключая прибор от электрической розетки, беритесь рукой за вилку. Отсоединение проводов внутри кабеля может привести к возгоранию.

При перемещении устройства сначала убедитесь в том, что оно отключено от сети. Затем отсоедините кабели питания, антенные кабели и остальные подключаемые кабели. Телевизор или кабель питания могут быть повреждены, что может создать опасность возгорания или поражения электрическим током.

	Перемещение или распаковку устройства следует производить двум людям, т.к. оно тяжелое.Иначе возможно получение травмы.
	Рез в год отдавайте устройство в сервисный центр для чистки его внутренних частей.Накопившаяся пыль может привести к механическому повреждению.
	Любое обслуживание должны производить квалифицированные специалисты.Обслуживание требуется, когда устройство было повреждено каким-либо образом (поврежден кабель питания или вилка, пролита жидкость, внутрь попал посторонний предмет, устройство пострадало от дождя или влаги, устройство не работает должным образом, или его уронили).
	Если устройство кажется холодным на ощупь, при его включении возможно небольшое мерцание. Это нормальное явление, с устройством все в порядке.
	ЖК-панель — это высокотехнологичное изделие с матрицей с разрешением от 2 до 6 миллионов пикселов. На панели могут появляться мелкие черные точки и/или яркие цветные точки (красные, синие или зеленые) размером 1 ppm. Это не является неисправностью и не влияет на производительность и надежность устройства.Эта проблема также встречается в сторонних продуктах и не является поводом для обмена или денежного возмещения.
	В•зависимости от места просмотра (слева/справа/сверху/снизу) яркость и цветность панели может изменяться.Этот происходит ввиду особенностей строения панели. Это не связано с производительностью устройства и не является неисправностью.

Отображение неподвижного изображения (например, логотипа вещаемого канала, экранного меню, сцены из видеогры) в течение длительного времени может привести к повреждению экрана и появлению остаточного изображения. Настоящая гарантия на устройство не распространяется на появление остаточного изображения.

Не допускайте отображения статичного изображения в течение длительного времени (двух и более часов для ЖК-телевизоров, одного и более часов для плазменных телевизоров). Кроме того, остаточное изображение по краям экрана может появиться при просмотре изображения в формате 4:3 в течение длительного периода времени.

Эта проблема также встречается в сторонних продуктах, и не является поводом для обмена или денежного возмещения.

Звуки, издаваемые устройством

Треск: треск, который можно услышать при просмотре или выключении телевизора, вызван тепловым сжатием пластика в результате изменения температуры и влажности. Данный шум является обычным явлением при использовании продуктов, подверженных температурной деформации. Гудение электрической цепи/жужание панели: из высокоскоростной коммутационной схемы устройства может исходить тихий шум, образованный при прохождении большого тока, необходимого для работы устройства. Это зависит от устройства. Данный звук не влияет на работу и надежность продукта.

Просмотр 3D-изображения (только для моделей с поддержкой 3D)

ПРЕДУПРЕЖДЕНИЕ!

Условия просмотра

• Время просмотра
- При просмотре 3D-изображения каждый час следует делать 5—15-минутные перерывы. Просмотр 3D-изображения в течение длительного времени может стать причиной головной боли, головокружения, усталости или дискомфорта.

Люди, подверженные припадкам от светового воздействия или имеющие хронические заболевания

• Некоторые зрители могут испытывать припадки или другие симптомы в результате воздействия импульсов света или определенного его сочетания в 3D-изображении.
• Не следует смотреть 3D-видео, если чувствуется тошнота, при беременности и / или хронических заболеваниях, таких как эпилепсия, расстройство сердечной деятельности или при проблемах с давлением и т.д.
• 3D-изображения не рекомендуются к просмотру людям со стереослепотой или стереоаномалиями. Может появиться двое изображения или дискомфорт.
• В случае страбизма (косоглазие), амблиопии (пониженное зрение) или астигматизма могут возникнуть сложности в распознавании глубины, может быстро наступать усталость из-за двоения изображения. Рекомендуется делать более частые перерывы.
• Если зрение левым и правым глазом различается, то перед просмотром 3D-изображений следует пройти осмотр у окулиста.

Симптомы, при которых требуется прекратить просмотр 3D-изображения или сделать перерыв

• Не следует смотреть 3D-изображение при усталости от недостатка сна, переутомлении или опьянении.
• В этом случае следует прекратить просмотр 3D-изображения и отдохнуть, чтобы данные симптомы прошли.
• Если симптомы сохраняются, то следует обратиться к врачу. Симптомы включают головную боль, боль в глазах, головокружение, тошноту, сердцебиение, расфокусировку изображения, дискомфорт, двоение изображения, зрительный дискомфорт и усталость.

ВНИМАНИЕ!

Условия просмотра

• Расстояние просмотра

- При просмотре 3D-видео рекомендуется находиться на расстоянии не менее двух диагоналей экрана от телевизора. Если при просмотре 3D-видео вы чувствуете дискомфорт, отодвиньтесь от телевизора дальше.

Возраст зрителей

- Младенцы/дети

- Просмотр 3D-изображений детьми до 5 лет запрещен.

- Дети до 10 лет, поскольку их зрение развивается, имеют повышенную восприимчивость и перевозбуждаются (например, пытаются дотронуться до экрана или прыгнуть в него). Просмотр 3D-изображений детьми должен строго контролироваться.

- У детей более выражена бинокулярная диспаратность 3D-изображений, чем у взрослых, поскольку расстояние между глазами у них меньше. Таким образом, одно и то же стереоизображение для них выглядит более глубоким, чем для взрослых.

- Подростки

- Подростки до 19 лет могут иметь повышенную чувствительность из-за световой стимуляции 3D-изображения. Рекомендуйте им воздерживаться от длительного просмотра 3D-изображений в состоянии усталости.

- Пожилые люди

- Для пожилых людей стереоэффект 3D-изображений может быть менее выражен, чем для молодых. Не следует располагаться к телевизору ближе, чем рекомендуется.

Меры предосторожности при использовании 3D-очков

- Убедитесь в том, что вы используете 3D-очки производства LG. Иначе качественное отображение 3D-видео может не обеспечиваться.

- Не используйте 3D-очки вместо очков для коррекции зрения, солнечных очков и защитных очков.

- Применение модифицированных 3D-очков может привести к напряжению зрения или искажению изображения.

- Не подвергайте 3D-очки воздействию чрезвычайно высоких или низких температур. Это может привести к их деформации.

- 3D-очки легко сломать или поцарапать. Используйте только чистую мягкую ткань для очистки линз. Не царапайте поверхность линз 3D-очков острыми предметами и не очищайте их химическими веществами.

ПРИМЕЧАНИЕ

• Приведенное изображение может отличаться от вашего телевизора.
• Экранное меню вашего телевизора может незначительно отличаться от изображенного на рисунке.
• Доступные меню и параметры могут отличаться в зависимости от используемого источника входа или модели устройства.
• В дальнейшем этот телевизор может получить новые функции.
• Для снижения энергопотребления переключайте телевизор в режим ожидания. Если какое-то время телевизор не смотрят, следует выключить его, чтобы снизить потребление энергии.
• Энергопотребление во время использования может быть значительно снижено путем уменьшения яркости изображения. При этом будут снижены и эксплуатационные расходы.

ПРОЦЕДУРА УСТАНОВКИ

1 Откройте упаковку и убедитесь в наличии полного комплекта аксессуаров.
2 Подсоедините подставку к телевизору.
3 Подключите внешнее устройство к телевизору.
4 Убедитесь в том, что сетевое подключение доступно.
Функции настройки сети можно использовать, только если сеть подключена.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Распаковка

Комплект должен включать следующие элементы. В случае отсутствия аксессуаров обратитесь в магазин, в котором был куплен этот товар. Рисунки в инструкции могут отличаться от данного устройства и его элементов.

ВНИМАНИЕ!

• Для обеспечения безопасности и продолжительного срока службы устройства не используйте детали, не одобренные изготовителем.
• Иначе при повреждении или получении травм гарантия на данное устройство не распространяется.
• На экране некоторых моделей может быть тонкая пленка; не снимайте ее.

ПРИМЕЧАНИЕ

• Комплектация устройства может отличаться в зависимости от модели.
• Спецификации устройства или содержание данного руководства может изменяться без предварительного уведомления ввиду модернизации функций устройства.
• Для обеспечения оптимального соединения кабели HDMI и USB-устройства должны иметь корпус разъема толщиной не более 10 мм и шириной не более 18 мм. Используйте удлинитель, который поддерживает USB 2.0, если кабель USB или флэш-накопитель USB не вставляется в порт USB на вашем телевизоре.

^* A≤ 10 MM

*B≤ 18 MM

	Пульт ДУ и батареи (AAA)(см. стр. 21, 22)		Пульт ДУ Magic, батареи (AA)(Только для 60LM645*,32/42/47/55LM66**,42/47/55LM67**,42/47/55LM76**) (см. стр. 23)
	Руководство пользователя		Салфетка для протирки(в зависимости от модели)Воспользуйтесь ею длячистки корпуса.
	Компонентный видеокабель(см. стр. В-6)		Композитный видекабель(см. стр. В-6, В-7)
	ЗД-очкиКоличество ЗД-очков может отличаться в зависимостиот модели или страны,(кроме 32/37/42LS57**)		(только для 42/47/55LM76**)
	Держатель для кабеля(в зависимости от модели)(см. стр. А-7, А-8)		Кабель питания(только для 32/37/42LS57**,32/37/42/47/55LM62**)
	Винты для подставки8 шт., М4 x 20(см. стр. А-3, А-4, А-5, А-6)		Винт для настольной подставки(1 шт.: только для32/37/42LS57**,32/42/47LM669*)(2 шт.: только для 32/37LM62**,32LM64**, 32LM660**) (см. стр. 18)
	Кабель для настольной подставки2 шт.(только для 32/37LM62**,32LM64**, 32LM660*) (см. стр. 18)	[647T]	Винт для кронштейна2 шт., М4 x 8(только для 32/37LM62**,32LM64**, 32LM660*) (см. стр. 18)
	Внутренние прокладкидля настенного крепления4 шт.(только для 32/37/42LS57**,32/37/42/47/55LM62**) (см. стр. 20)		Переходной кабель SCART(см. стр. В-12)
	Изолятор(в зависимости от модели)(см. стр. 14)

(только для 32/37/42LS57**, 65LM62**, 32/42/47LM669*)

(см. стр. А-3, А-6)

(только для 32/37/42/47/55LM62**, 32/42/47/55/60LM64**, 32/42/47/55LM660*, 42/47/55LM67**, 42/47/55LM760*, 42/47/55LM761*) (см. стр. А-4, А-6)

Задняя крышка стойки / Стойка / Основание

(только для 42/47/55LM765*)

(см. стр. А-5)

ПРИМЕЧАНИЕ

- Руководство по установке антенного изолятора

- Используйте для установки телевизора в месте, где существует разность потенциалов между телевизором и GND (землей) сигнала антенны.

» Если существует разность потенциалов сигнала антенны между телевизором и GND (землей), то контакт антенны может сильно нагреться, а перегрев может привести к несчастному случаю.

- Безопасность во время просмотра телевизора можно увеличить путем эффективного снятия напряжения электропитания с телевизионной антенны. Рекомендуется прикрепление изолятора к стене. Если изолятор невозможно прикрепить к стене, прикрепите его к телевизору. Избегайте отсоединения антенного изолятора после его установки.

- Сначала убедитесь, что телевизионная антенна подключена.

Подсоедините окончание изолятора к розетке кабеля/антенны, а другой его конец к телевизору или цифровой приставке.

"Оборудование, подключенное к заземлению через сеть или с помощью другого оборудования с подключением к заземлению и к системе кабельного вещания с помощью коаксиального кабеля, может в некоторых случаях создать опасность пожара. Подключение к системе кабельного вещания должно осуществляться через устройство, обеспечивающее электрическую изоляцию ниже определенного диапазона частот (гальванический разъединитель, см. EN 60728-11)"

При использовании изолятора РЧ может произойти небольшая потеря чувствительности сигнала.

Принадлежности, приобретаемые отдельно

Отдельные элементы каталога могут быть изменены или модифицированы без уведомления. Для приобретения этих принадлежностей обратитесь к дилеру. Данные устройства работают только с совместимыми моделями.

AG-F2**DP, AG-F3**DP Очки Dual Play

AG-F2**, AG-F3**, AG-F4** 3D-очки

AN-MR300 Пульт ДУ Magic

AN-WF100 Адаптер беспроводной сети

AN-VC*** Камера для видеозвонков

Совместимость	32/37/42LS570*	32/37/42LS575*	32/37/42/47/55/65LM62**	32/42/47/55/60LM64**, 32/42/47/55LM66**, 42/47/55LM67**, 42/47/55LM76**
AG-F2**DP, AG-F3**DPОчки Dual Play			•	•
AG-F2**, AG-F3**, AG-F4**3D-очки			•	•
AN-MR300Пульт ДУ Magic	• • • •
AN-WF100Адаптер беспроводной сети	•		•
AN-VC***Камера для видеозвонков	• • • •

Название модели или ее конструкция может изменяться в зависимости от функциональных обновлений, решения производителя или от его политики.

Элементы и кнопки

32/42/47/55LM66**, 42/47/55LM67**, 42/47/55LM76**

Тип В : 32/37/42LS57**, 32/37/42/47/55/65LM62**Тип А : 32/42/47/55/60LM

Экран Экран Динамики Динамики Пульт ДУ и интеллектуальные датчики¹ Индикатор питания OK SETTINGS INPUT I/I Кнопки

Пульт ДУ и интеллектуальные датчики¹ Индикатор питания ✓ ∧ - + OK ⭕ SETTINGS INPUT ⏻/1 Сенсорные кнопк

Кнопка Описание
Тип А Тип В
^ √	√ ∧	Прокрутка по списку сохраненных каналов.
+ -	- +	Настройка громкости.
√	OK ⊙	Выбор подсвеченного пункта меню или подтверждение ввода.
S SETTINGS Переход в главное меню или сохранение введенных данных и выход из меню.
√	INPUT Изменение источника входного сигнала.
∅	∅ / I	Включение или выключение устройства.

1 Интеллектуальный датчик: настройка качества изображения и яркости в зависимости от условий освещения.
2 Кнопки типа В являются сенсорными и реагируют на простое касание пальцем.

ПРИМЕЧАНИЕ

- Чтобы включить или выключить индикатор питания, выберите в главном меню OPTION (ОПЦИИ).

Поднятие и перемещение телевизора

Перед перемещением или поднятием телевизора ознакомьтесь со следующими инструкциями во избежание повреждения и для обеспечения безопасной транспортировки независимо от типа и размера телевизора.

ВНИМАНИЕ!

- Избегайте касания экрана, так как это может привести к его повреждению.

• Телевизор предпочтительно перемещать в оригинальной коробке или упаковочном материале.
  • Перед перемещением или поднятием телевизора отключите кабель питания и все остальные кабели.
• Во избежание царапин, когда вы держите телевизор, экран должен быть направлен в сторону от вас.

- Крепко удерживайте верхнюю и нижнюю части корпуса телевизора. Не дотрагивайтесь до прозрачной части, динамика или области решетки динамика.

• Большой телевизор должны переносить не менее 2-х человек.
• При транспортировке телевизора в руках удерживайте его, как показано на следующем рисунке.

• При транспортировке не подвергайте телевизор тряске или избыточной вибрации.
• При транспортировке держите телевизор вертикально, не ставьте его на бок и не наклоняйте влево или вправо.
• На боковых частях телевизора должны быть защитные накладки. (в зависимости от модели)

Защитная накладка

Установка на столе

1 Поднимите и вертикально установите телевизор на столе.

- Оставьте 10 см (минимум) зазор от стены для достаточной вентиляции.

10 cm 10 cm 10 cm 10 cm

2 Подключите шнур питания к розетке.

ВНИМАНИЕ!

- Не размещайте телевизор вблизи источников тепла, так как это может привести к пожару или другим повреждениям.

Закрепление телевизора на столе

Закрепите телевизор на столе для предотвращения наклона вперед, повреждения и потенциального травмирования.

Для закрепления телевизора на столе вставьте и затяните комплектный винт на задней панели подставки.

(только для 32/37/42LS57**, 32/42/47LM669*)

(только для 32/37LM62**, 32LM64**, 32LM660*)

M4 x 8 2 wt.

ПРИМЕЧАНИЕ

(только для 32/37LM62**, 32LM64**, 32LM660*) Крепление телевизора к столу

1. Подсоедините кабели для настольной подставки к основанию с помощью винтов для кронштейна.
2. Зафиксируйте кабели для настольной подставки к столу с помощью винтов для настольной подставки.
3. Когда телевизор будет закреплен, пододвиньте стол вплотную к стене. Иначе дети могут получить травмы.

ПРЕДУПРЕЖДЕНИЕ!

- Для предотвращения опрокидывания телевизор должен быть прикреплен к столу или стене согласно инструкциям по монтажу. Опрокидывание, тряска или раскачивание телевизора может привести к травме.

Регулировка угла обзора телевизора

(этот компонент доступен не для всех моделей).

Поверните телевизор на 20 градусов влево или вправо для улучшения видимости с места просмотра.

(Только для 32/37/42LS57**, 65LM62**, 32/42/47LM669*, 42/47/55LM765*)

20°20°

Поверните телевизор на 10 градусов влево или вправо, чтобы улучшить видимость с места просмотра.

(Только для 32/37/42/47/55LM62**, 32/42/47/55/60LM64**, 32/42/47/55LM660*, 42/47/55LM67**, 42/47/55LM760*, 42/47/55LM761*)

10° 10°

ВНИМАНИЕ!

При регулировке угла обзора устройства будьте осторожны, чтобы не прищемить пальцы.

» Не допускайте защемления рук или пальцев, т.к. это может привести к травме. При слишком большом наклоне телевизор может упасть, что приведет к его повреждению или травме.

(Только для 32/37/42/47/55LM62**, 32/42/47/55/60LM64**, 32/42/47/55LM660*, 42/47/55LM67**, 42/47/55LM760*, 42/47/55LM761*)

<Задняя часть> <Вид спереди>

Закрепление телевизора на стене

(этот компонент доступен не для всех моделей).

1 Вставьте и затяните болты с ушками или болты кронштейнов ТВ на задней панели телевизора.

- Если в местах для болтов с ушками уже установлены другие болты, то сначала вывинтите их.

2 Закрепите кронштейны на стене с помощью болтов.

Совместите кронштейн и болты с ушками на задней панели телевизора.

3 Крепким шнуром надежно привяжите болты с ушками к кронштейнам.

Убедитесь в том, что шнур расположен горизонтально.

ВНИМАНИЕ!

- Следите за тем, чтобы дети не забирались и не висели на телевизоре.

ПРИМЕЧАНИЕ

- Используйте платформу или шкаф достаточно большой и прочный, чтобы выдержать вес устройства.

- Кронштейны, винты и шнуры не входят в комплект поставки. Дополнительные аксессуары можно приобрести у местного дилера.

Крепление на стене

Осторожно прикрепите настенный кронштейн (приобретаемый отдельно) к задней части телевизора и прикрепите его к прочной стене перпендикулярно полу. Для монтажа телевизора на стены из других строительных материалов обращайтесь к квалифицированным специалистам.

Компания LG рекомендует вызывать квалифицированного мастера для крепления телевизора к стене.

10 cm 10 cm 10 cm 10 cm

Убедитесь в том, что винты и настенный кронштейн отвечают стандартам VESA. В следующей таблице приведены стандартные габариты для комплектов настенного крепления.

Принадлежности, приобретаемые отдельно (кронштейн для настенного крепления)

Модель	32/37LS57**32/37LM62**32LM64**32LM66**	42LS57**42/47/55LM62**42/47/55/60LM64**42/47/55LM66**42/47/55LM67**42/47/55LM76**
VESA (A x B) 200 x 200	400 x 400
Стандартный винт M6 M6
Количество винтов 4 4
Кронштейн длянастенного крепления	LSW200BX LSW400BX
	LSW220BX LSW420BX
Модель	65LM62**
VESA (A x B)	600 x 400
Стандартный винт	M8
Количество винтов	4
Кронштейн длянастенного крепления	1 SW630R

ВНИМАНИЕ!

• Перед перемещением и установкой телевизора отключите кабель питания. Несоблюдение этого правила может привести к поражению электрическим током.
- Установка телевизора на потолок или наклонную стену может привести к его падению и получению травмы. Следует использовать одобренный кронштейн LG для настенного крепления и обратиться к местному дилеру или квалифицированному специалисту.
- Не заворачивайте винты с избыточной силой, т.к. это может привести к повреждению телевизора и потере гарантии.
- Следует использовать винты и настенные крепления, отвечающие стандарту VESA. Гарантия не распространяется на повреждения или травмы, полученные в результате неправильного использования или использования неправильных аксессуаров.

ПРИМЕЧАНИЕ

• Следует использовать винты, указанные в спецификации для винтов стандарта VESA
• Комплект кронштейна для настенного крепления снабжается инструкцией по монтажу и необходимыми комплектующими.
• Настенный кронштейн является дополнительным аксессуаром. Дополнительные аксессуары можно приобрести у местного дилера.
• Длина винтов может зависеть от кронштейна для настенного крепления. Убедитесь в том, что винты имеют соответствующую длину.
• Дополнительная информация приведена в руководстве к кронштейну для настенного крепления.
• При креплении телевизора к кронштейну для настенного крепления стороннего производителя вставьте внутренние прокладки для настенного крепления в отверстия для крепления телевизора к стене для сохранения его вертикального положения. Внутренние прокладки для настенного крепления не следует использовать с кронштейном для настенного крепления LG. (только для 32/37/42LS57**, 32/37/42/47/55LM62**)

Кронштейн для настенного крепления

• Чтобы защитить экран от повреждения (царапин, отпечатков пальцев), установите телевизор на плоский стол, не снимая упаковочный материал.
• После удаления упаковочного материала с задней панели телевизора установите телевизор в соответствии с инструкцией, прилагаемой к кронштейну для настенного крепления.
• После установки телевизора удалите защитные накладки.

пульт ду

Описания в данном руководстве относятся к кнопкам на пульте ДУ. Внимательно прочитайте настоящее руководство и правильно используйте телевизор. Чтобы заменить батареи, откройте крышку батарейного отсека, замените батареи (1,5 В AAA) с учетом 📄 , указанных на наклейке в отсеке, и закройте крышку отсека. Для излечения батарей выполните действия по их установке в обратном порядке.

ВНИМАНИЕ!

- Не используйте новые батареи вместе со старыми, это может вызвать повреждение пульта ДУ.

Направляйте пульт ДУ на телевизор.

(Только для LM669*, LM649*)

3DПросмотр 3D-видео.
TV/RADВыбор радио-, телевизионного канала или канала DTV.
GUIDEПоказ программы передач.
INFO ⒺОтображение информации о текущей программе и экране.
SUBTITLEПовторное отображение наиболее часто используемых в цифровом режиме субтитров.
Q. MENUДоступ к быстрому меню.
INPUTИзменение источника входного сигнала.
LISTДоступ к списку сохраненных программ.
Q.VIEWВозврат к ранее просматриваемому каналу.
HOMEДоступ к начальному меню.
MY APPSОтображение списка приложений.
Кнопки навигации (вверх/вниз/ влево/ вправо)Прокрутка меню или параметров.
OK ⚫Выбор меню или параметров и подтверждение ввода.
(Назад)Возврат на предыдущий уровень.

(Только для LS57**, LM62**, LM640*, LM645*, LM660*, LM67**, LM76**)

?(Руководство пользователя)См. Руководство пользователя.

RATIOИзменение размеров изображения.

INPUTИзменение источника входного сигнала.

TV/RADВыбор радио-, телевизионного канала или канала DTV.

LISTДоступ к списку сохраненных программ.

(Пробел)Ввод пробела на экранной клавиатуре.

Q.VIEWВозврат к ранее просматриваемому каналу.

FAVDоступ к списку избранных каналов.

3DПросмотр 3D-видео.(Только для LM62**, LM64**, LM66**, LM67**, LM76**)

PAGEПереход к предыдущему или следующему экрану.

SETTINGSДоступ к главному меню.

HOMEДоступ к начальному меню.

MY APPSOтображение списка приложений.

Кнопки навигации (вверх/вниз/ влево/ вправо)Прокрутка меню или параметров.

OK◎Выбор меню или параметров и подтверждение ввода.

(Hазад)Возврат на предыдущий уровень.

GUIDEПоказ программы передач.

RATIO INPUT TVI RAD 1.2 2 abc 3 def 4 ghi 5 jd 6 mno 7 pqs 8 UV 9 xyz LIST 0 Q VIEW FAV MUTE M P SETTINGS HOME NY APPS OK GUIDE EXIT 2 3 4 5 SUSTITLE T.OPT MENU I I REC AD

EXITГЗакрытие окон просмотра на экране и возврат к просмотру ТВ.

2Цветные клавишиДоступ к специальным функциям некоторых меню.(▪: Красная, ⚫-зеленая, : Желтая,▪: Синяя)

3Кнопки ТЕЛЕТЕКСТАЭти кнопки используются для работы с телетекстом.

SUBTITLEПовторное отображение наиболее часто используемых в цифровом режиме субтитров.

Q. MENUДоступ к быстрому меню.

LIVE TVВозврат к ПРЯМОЙ ТРАНСЛЯЦИИ.

Кнопки управления (■, ▶, II, ◀, ▶)Управление содержимым премиум-качества, DVR, меню Smart Share или SIMPLINK-совместимыми устройствами (USB, SIMPLINK или DVR).

REC●Настройка меню DVR.

4ENERGY SAVINGРегулировка яркости экрана для снижения энергопотребления. (Только для LS57**)

INFOINFOОтображение информации о текущей программе и экране.(1: Только для LS57**)(4: Только для LM62**, LM64**, LM660*, LM67**, LM76**)

ADВключение или выключение описания аудио.

5APP/*APP/*Выбор нужного источника в меню МНР телевизора. (Только для Италии) (в зависимости от модели)

5@ORANGEПрямой доступ к интернет-порталу развлекательных и информационных услуг, разработанных компанией Orange (только для Франции).

ФУНКЦИИ ПУЛЬТА ДУ MAGIC

Этот компонент доступен не для всех моделей.

При появлении сообщения "Разряжена батарея пульта ДУ Magic. Замените батарею." необходимо заменить батарею.

Чтобы заменить батареи, откройте крышку батарейного отсека, замените батареи (1,5 В АА) с учетом — и , указанных на наклейке в отсеке, и закройте крышку.

Направляйте пульт ДУ на телевизор.

Чтобы извлечь батареи, выполните указания по их установке в обратном порядке.

- Не используйте новые батареи вместе со старыми, это может вызвать повреждение пульта ДУ.

(Только для 60LM645*, 32/42/47/55LM66**, 42/47/55LM67**, 42/47/55LM76**)

(ПИТАНИЕ) Включение и выключение телевизора. BACK Возврат на предыдущий уровень. Колесико(ОК) Выбор меню или параметров и подтверждение ввода. Прокрутка списка сохраненных каналов. Если нажать кнопку навигации, перемещая указатель по экрану, то указатель исчезнет, и пульт ДУ Magic будет работать как обычный пульт ДУ. Чтобы указатель появился снова, потрясите пультом ДУ Magic из стороны в сторону. Указатель (РЧ-передатчик) HOME Доступ к начальному меню. Кнопки навигации (вверх/ вниз/влево/вправо) Прокрутка меню или параметров. Настройка громкости. ^P~ Переход между сохраненными программами или каналами. MUTE Выключение звука. MY APPS Отображение списка приложений. 3D Просмотр 3D-видео.

11- Краткая информация Название кистання... Моя приложения При нажатии Колесико(ОК) на пульте ДУ Magic появляется следующий экран. Отображается информация о текущей программе на экране. При нажатии этой кнопки появится клавиатура и можно будет выбрать номер программы. Можно выбрать Меню приложений.

Регистрация пульта ДУ Magic

Перед началом работы телевизора необходимо выполнить его сопряжение (зарегистрировать) с Волшебным пультом ДУ.

Регистрация пульта ДУ Magic

1 Для автоматической регистрации включите телевизор и нажмите кнопку Колесико(ОК). После завершения регистрации на экране появится соответствующее сообщение.2 В случае ошибки регистрации выключите и снова включите телевизор, затем нажмите Колесико(ОК), чтобы выполнить регистрацию.

Повторная регистрация пульта ДУ Magic

BACKHOME

1 Чтобы произвести сброс,нажмите и удерживайтекнопки BACK↔ и HOME↔в течение 5 секунд. Затемзарегистрируйте пульт,выполнив процедуру“Регистрация Волшебногопульта ДУ”, приведеннуювыше.2 Для повторной регистрацииВолшебного пульта ДУнажмите и удерживайтекнопку BACK↔ в течение5 секунд, направляя пультв сторону телевизора.После завершениярегистрации на экранепоявится соответствующесообщение.

Использование пульта ДУ Magic

1 Если указатель исчез, слегка сдвиньте пульт ДУ влево или вправо. Указатель должен автоматически появиться на экране.

» Если указатель не используется в течение некоторого времени, он исчезает с экрана телевизора.

2 Для перемещения указателя наведите приемник указателя пульта ДУ на телевизор, а затем перемещайте его влево, вправо, вверх или вниз.

» Если указатель не работает должным образом, подождите 10 секунд, а затем повторите попытку.

Меры предосторожности при использовании пульта ДУ Magic

Используйте пульт ДУ в зоне приема сигнала (на расстоянии не более 10 м). Если пульт ДУ находится на большем расстоянии или между ним и телевизором есть препятствия, могут возникать сбой передачи сигналов.

Проблемы с передачей сигналов могут быть вызваны расположенным рядом оборудованием. Электрические устройства, такие как микроволновые печи, и беспроводные сетевые устройства могут создавать помехи, так как они используют тот же диапазон частот (2,4 ГГц), что и пульт ДУ Magic.

Пульт ДУ Magic может быть поврежден или неисправен в результате падения или сильного удара.

При использовании пульта ДУ Magic будьте осторожны, чтобы не ударить им расположенную рядом мебель или людей. И begотовитель и установщик не могут гарантировать безопасность людей, так как беспроводное устройство может создавать электромагнитные помехи.

В•соответствии с рекомендациями, точка доступа (АР) должна быть расположена на расстоянии более 1 м от телевизора. Установка точки доступа (АР) на более близком расстоянии от телевизора может привести к неправильной работе пульта ДУ Magic из-за электромагнитных помех.

ИСПОЛЬЗОВАНИЕ РУКОВОДСТВА ПОЛЬЗОВАТЕЛЯ

Руководство пользователя облегчает доступ к подробной информации о телевизоре.

1 Нажмите кнопку ⚙HOME для доступа к начальному меню. 2 Выберите Руководство пользователя и нажмите Колесико(ОК).

Руководство пользователя

Руководство пользователя 1 ОПЦИИ > Выбор языка HOME = Номина и ОПИМ в Рост Выбор языка领域 и Номина style, отображения на охране Якин Genre: 3 Options for Myopia Якин Genre: [Такион сримечки] [Такион сримечки (см. розыт) и [Номина сримечки] и [Номина сримечки] и [Номина сримечки] и [Номина сримечки] и [Номина сримечки] и [Номина сримечки] и [Номина сримечки] и [Номина сримечки] и [Номина сримечки] Рост сурганов Рост сурганов 2 Начать Зарп 3 Увеличить

HOME > Настровки ◆ ОПЦИЯ ◆ Разык Выбор Языка техно и Языка аудро, отображают на экране. Разык ветон Разык ветон Разык ветон Разык ветон Разык ветон Разык ветон Разык ветон Разык ветон Разык ветон Разык ветон Разык ветон Разык ветон Разык ветон Разыка кублиров Начать Заков 3 Уменьшить

! ПРИМЕЧАНИЕ

- Доступ к руководству пользователя можно получить, нажав ☐(Руководство пользователя) на пульте ДУ.

Рисоводство пользователя Настринг КАНАЛА Частейка КАРТИ-КЛ 32УМ ОГЛИИ Сумма: LG SMART Расширенная функция Информация Для использования устройства входа Для включения функции экономии электроэнергии Для настройки опций времени Устан. опций блокировки ТВ Для выбора языка Поддержка отключена Для настройки гульга ДУ Magic

1 Отображение текущей программы просмотра или экрана источника входного сигнала.
2 Дает возможность выбрать требуемую категорию.
3 Дает возможность выбрать требуемый элемент. Для перехода между страницами можно воспользоваться ^/√.
4 Обеспечивает просмотр описания нужной функции в указателе.

1 Отображение описания выбранного меню. Для перехода между страницами можно воспользоваться ^/√.
2 Переход к выбранному меню прямо из руководства пользователя.
3 Увеличение или уменьшение изображения на экране.

ОБСЛУЖИВАНИЕ

Чистка телевизора

Для сохранения превосходного качества изображения и длительного срока службы продукта необходимо регулярно чистить телевизор.

ВНИМАНИЕ!

• Перед очисткой телевизора выключите питание и отключите шнур питания и другие кабели.
- Если телевизор не используется в течение длительного времени, отключите шнур питания от розетки, чтобы избежать повреждения из-за разряда молнии или скачка напряжения.

Экран, рамка, Корпус и подставка

• Для удаления пыли или незначительных загрязнений используйте сухую, чистую и мягкую ткань.
• Для удаления значительных загрязнений протирайте поверхность мягкой тканью, смоченной в чистой воде или мягком растворе моющего средства. После этого сразу же протрите экран и рамку сухой тканью.

ВНИМАНИЕ!

• Всегда избегайте касания экрана, так как это может привести к его повреждению.
• Не нажимайте, не трите и не бейте по поверхности ногтями или острыми предметами, так как это может привести к появлению царапин на экране и искажению изображения.
• Не используйте химические вещества, так как это может привести к повреждению поверхности.
• Не наносите жидкость непосредственно на поверхность. При попадании воды внутрь корпуса телевизора существует риск возникновения пожара, поражения электрическим током и неисправности.

Кабель питания

Регулярно очищайте шнур питания от накопившейся пыли или грязи.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проблема Решение
Невозможноуправлятьтелевизором спомощью пульта ДУ.	Проверьте датчик ДУ на телевизоре и повторите попытку.Убедитесь в отсутствии препятствий между телевизором и пультом ДУ.Убедитесь, что батареи находятся в рабочем состоянии и правильно установлены (⊕ , ⊕ )⊖⊖
Отсутствуютизображение и звук.	Убедитесь в том, что телевизор включен.Убедитесь в том, что шнур питания подключен к розетке.Убедитесь в том, что розетка работает, подключив к ней другие устройства.
Телевизорнеожиданновыключается.	Проверьте параметры управления энергопотреблением. Возможно, произошел сбой в сети электропитания.Проверьте, включена ли функция Auto Sleep (Автоматический переход в "спящий" режим) в меню Time (Время).Если телевизионный сигнал отсутствует в течение 15 минут, телевизор выключается автоматически.
При подсоединениик компьютеру(RGB/ HDMI DVI),отображается сообщение “Нет сигнала” или“Неверный формат”.	Выключение/включение телевизора с помощью пульта ДУ.Повторное подключение кабеля RGB/HDMI.Перезапустите компьютер, пока телевизор включен.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Указанные характеристики продуктов могут быть изменены без предварительного уведомления в связи с модернизацией функций устройства. (Только для 32/37/42LS575*, 32/42/47/55/60LM64**, 32/42/47/55LM66**, 42/47/55LM67**, 42/47/55LM76**)

Спецификация модуля беспроводной ЛВС (TWFM-B003D)
Стандартный IEEE802.11a/b/g/n
Диапазон частот	2400—2483,5 МГц5150—5250 МГц5725—5850 МГц (Для стран, не входящих в ЕС)
Модуляция ССК / OFDM / MIMO
Выходная мощность(Обычная)	802.11a: 11 дБм802.11b: 15 дБм802.11g: 13 дБм802.11n - 2,4 ГГц: 13 дБм802.11n - 5 ГГц: 13 дБм
Скорость передачи данных	802.11a/g: 54 Мбит/с802.11b: 11 Мбит/с802.11n: 300 Мбит/с
Усиление антенны(Обычное)	2400—2483,5 МГц: -2,5 дБи5150—5250 МГц: -2,2 дБи5725—5850 МГц: -2,9 дБи
Занимаемая полоса частот	802.11a/b/g: HT20802.11n: HT20/40
Поскольку диапазон, используемый для страны, может отличаться, пользователь не может изменять и настраивать рабочую частоту. Этот продукт настроен в соответствии с таблицей частот в регионах.CE!

(Только для 60LM645*, 32/42/47/55LM66**, 42/47/55LM67**, 42/47/55LM76**)

Спецификация модуля Bluetooth (BM-LDS302)
Стандартный Bluetooth версии 3.0
Диапазон частот 2400 ~ 2483,5 МГц
Выходная мощность (Макс.) 10 дБм или ниже
Скорость передачи данных (Макс.) 3 Мбит/с
Дальность действия На открытом пространстве прибл. 10 м
CE

ИЕЛЕНУШЫ НУСКАУЛЫFЫ

ЖД СКД ТД

21 КАШЫКТАН БАСКАРУ КУРАЛЫ

26 ТЕХНИКАЛЫК КЫЗМЕТ КОРСЕТУ

27 ТЕХНИКАЛЫК СИПАТТАР

АБАЙЛАНЫЗ

КАШЫКТАН БАСКАРУ КУРАЛЫ

11-Кыскуша авторот тарьрын тексеру Алазап Ме по розяйстворам

ТЕХНИКАЛЫК КЫЗМЕТ КОРСЕТУ

Теледидарды тазалау

ПОСІБНИК КОРИСТУВАЧА

КНОПКИ РЕЖИМУ ТЕЛЕТЕКСТУ

Подключите телевизор к настенной антенной розетке с помощью телевизионного кабеля (75 Ом).

! ПРИМЕЧАНИЕ

• Для подключения нескольких телевизоров используйте антенный разветвитель.
• При плохом качестве изображения правильно установите усилитель сигнала, чтобы обеспечить изображение более высокого качества.
• Если после подключения антенны качество изображение плохое, направьте антенну в правильном направлении.
• Антенный кабель и преобразователь в комплект поставки не входят.

Қазақша

Подключите телевизионный кабель, подсоединенный к телевизору, к спутниковой антенной розетке (75 Ом).

Қазақша

Передача цифровых видео и аудио сигналов от внешнего устройства на телевизор. Подключите внешнее устройство к телевизору с помощью кабеля HDMI, как показано на следующем рисунке.

Для подключения выберите любой входной порт HDMI. Используемый порт не имеет значения.

ПРИМЕЧАНИЕ

• Для получения наилучшего качества изображения рекомендуется подключать телевизор через HDMI.
• Используйте высокоскоростной кабель HDMI™ самой последней версии с функцией CEC (Customer Electronics Control).
• Высокоскоростные кабели HDMI™ тестируются на способность передачи сигнала высокой четкости с разрешением до 1080р и выше.
• Поддерживаемый формат DTV Audio: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
• Поддерживаемый формат HDMI Audio: Dolby Digital, PCM (до 192 кГц, 32к/44, 1к/48к/88к/96к/176к/192к, DTS не поддерживается.)

Қазақша

Устройство, поддерживающее SIMPLINK и ARC следует подключать к входному порту HDMI IN 1 (ARC). При подключении с помощью высокоскоростного кабеля HDMI, внешнее аудиоустройство, поддерживающее ARC, выводит сигнал оптического SPDIF без использования дополнительного оптического аудиокабеля и поддерживает функции SIMPLINK.

Казакша

Передача цифрового видеосигнала от внешнего устройства на телевизор. Подключите внешнее устройство к телевизору с помощью кабеля DVI-HDMI, как показано на следующем рисунке. Для передачи аудиосигнала подключите аудиокабель.

ПРИМЕЧАНИЕ

• В зависимости от видеоплаты режим DOS может быть недоступен, если используется кабель HDMI-DVI.
- Рекомендуется подсоединять DVI-HDMI к HDMI IN 4.

Казакша

Передача видеосигнала с компьютера на телевизор. Для передачи аудиосигнала подключите аудиокабель.

Казакша

Передача аналоговых видео- и аудиосигналов от внешнего устройства на телевизор.

Подключите внешнее устройство к телевизору с помощью компонентного кабеля, как показано на следующем рисунке.

ПРИМЕЧАНИЕ

- При неправильном подключении кабелей изображение может быть черно-белым или иметь искаженный цвет.

Казакша

Передача аналоговых видео- и аудиосигналов от внешнего устройства на телевизор. Подключите внешнее устройство к телевизору с помощью композитного кабеля, как показано на следующем рисунке.

Қазақша

Вместо встроенного динамика можно использовать дополнительную внешнюю аудиосистему.

ПРИМЕЧАНИЕ

- Если вы используете дополнительную внешнюю аудиосистему, а не встроенный динамик, отключите функцию динамика в телевизоре.

Подключение цифрового оптического аудиоустройства

Передача цифрового оптического аудиосигнала от телевизора к внешнему устройству. Подключите внешнее устройство к телевизору с помощью оптического аудиокабеля, как показано на следующем рисунке.

ПРИМЕЧАНИЕ

• Не смотрите внутрь оптического выходного порта. Попадание лазерного луча в глаза может повредить зрение.
• Функция аудио с АСР (защита от копирования аудио) может блокировать вывод аудио на цифровые выходы.

Қазақша

Подключите к телевизору USB-устройство хранения данных, например устройство флэш-памяти USB, внешний жесткий диск или USB-устройство для чтения карт памяти и откройте меню Smart Share для использования различных мультимедийных файлов.

ПРИМЕЧАНИЕ

• Для использования устройства USB, убедитесь, что оно подсоединено к порту USB IN 2 USB Hub.
• Некоторые концентраторы USB могут не работать. Если устройство USB, подключенное с помощью концентратора USB, не обнаружено, подсоедините его непосредственно к порту USB на телевизоре.

Казакша

Просмотр зашифрованных (платных) служб в режиме цифрового ТВ. Эта функция доступна не во всех странах.

РИМЕЧАНИЕ

- Проверьте, правильно ли установлен модуль CI в разъем для карты РСМСІА. Неправильная установка модуля может привести к повреждению телевизора и разъема для карты РСМСІА.

Қазақша

Передача сигнала от телевизора к наушникам. Подключите наушники к телевизору, как показано на следующем рисунке.

! ПРИМЕЧАНИЕ

При подключении наушников элементы меню настройки аудио становятся недоступными.

При подключенных наушниках оптический выход цифрового аудиосигнала недоступен.

Сопротивление наушников: 16 Ом

Максимальная мощность звука

наушников: 9 мВт до 15 мВт

Гнездо наушников: 0,35 см

Казакша

Для передачи аналоговых видео- и аудиосигналов от внешнего устройства на телевизор подключите внешнее устройство к телевизору с помощью кабеля Euro Scart, как показано на следующем рисунке.

Тип выходаТекущийрежимввода	AV1(ТВ-выход1)	AV1(Во времязапланированнойзаписи цифровойтелепрограммы сиспользованиемзаписывающегооборудования.)
Цифровое ТВ Цифровое	ТВ	О
Аналоговое ТВ, AV	АналоговоеТВ	О(Входной режимпреобразуется вформат DTV.)
Компонентный /RGB
HDMI

1 ТВ-выход. Вывод аналогового или цифрового ТВ-сигнала.

ПРИМЕЧАНИЕ

• Используемый кабель Scart Euro должен иметь защиту сигнала.
• При просмотре цифрового ТВ в режиме 3D-изображения только выходные сигналы 2D могут выводиться через кабель SCART. (Только для моделей с поддержкой 3D)
• Если установить режим 3D во время выполнения запланированной записи с цифрового ТВ, выходные сигналы монитора не будут выводиться через кабель SCART и запись не удастся выполнить. (Только для моделей с поддержкой 3D)

Қазақша

Подключите к телевизору различные внешние устройства и переключайте режимы источников для выбора внешнего устройства. Для получения дополнительной информации о подключении внешнего устройства см. руководства пользователя каждого устройства. Допустимо подключение следующих внешних устройств: ресиверов HD, DVD-проигрывателей, видеомагнитофонов, аудиосистем, устройств хранения данных USB, ПК, игровых приставок и других внешних устройств.

ПРИМЕЧАНИЕ

• Процесс подключения внешнего устройства отличается в зависимости от модели.
• Подключите внешние устройства независимо от порядка расположения разъемов телевизора.
• При записи телевизионной передачи с помощью устройства записи DVD или видеомагнитофона проверьте, что входной телевизионный сигнал поступает на вход телевизора через устройство записи DVD или видеомагнитофон. Для получения дополнительной информации о записи см. руководство пользователя подключенного устройства.
• Инструкции по эксплуатации см. в документации внешнего устройства.
• При подключении к телевизору игровой приставки используйте кабель, который поставляется в комплекте игровой приставки.
• В режиме РС (ПК) может наблюдаться шум, из-за выбранного разрешения, частоты вертикальной развертки, контрастности или яркости. При возникновении помех выберите для выхода РС другое разрешение, измените частоту обновления или отрегулируйте яркость и контрастность в меню PICTURE (КАРТИНКА) так, чтобы изображение стало четким.
• В режиме РС (ПК) некоторые настройки разрешения экрана могут не работать должным образом в зависимости от видеоплаты.

Қазақша
