Тип продукта	Автомобильный сабвуфер
Модель	Avatar SST-315 D2
Бренд	Deaf Bonce
Размер	15 дюймов
Конфигурация звуковой катушки	Двойная 2 Ом
Импеданс (на катушку)	2 Ом
Номинальная мощность (RMS)	2000 Вт
Пиковая мощность	4000 Вт
Чувствительность	86 дБ (1 Вт/1 м)
Частотный диапазон	25 Гц - 500 Гц
Рекомендуемый объем корпуса (закрытый)	2.0 - 3.0 куб. фут
Рекомендуемый объем корпуса (фазоинвертор)	3.5 - 5.0 куб. фут
Глубина установки	9.5 дюймов
Диаметр посадочного отверстия	13.8 дюймов
Общий диаметр	15.5 дюймов
Вес	45 фунтов
Питание	Пассивный (без встроенного усилителя)
Основные характеристики	Высокая мощность, двойная звуковая катушка, алюминиевый конус, подвес с большим ходом
Обслуживание	Протирайте мягкой щеткой от пыли; избегайте влаги
Безопасность	Не превышайте номинальную мощность; используйте подходящий корпус
Запасные части / Ремонтопригодность	Звуковые катушки и подвесы заменяются квалифицированным сервисом
Общая информация	Разработан для SPL и высокопроизводительных автомобильных аудиосистем

Часто задаваемые вопросы - Avatar SST-315 D2 Deaf Bonce

Каков импеданс Deaf Bonce Avatar SST-315 D2?

Avatar SST-315 D2 оснащен двойными звуковыми катушками по 2 Ом, что позволяет подключать на общее сопротивление 1 Ом или 4 Ом.

Корпус какого размера нужен для этого сабвуфера?

Для закрытого ящика используйте 2.0-3.0 куб. фут. Для фазоинвертора используйте 3.5-5.0 куб. фут с настройкой 32-35 Гц.

Какую мощность может выдержать Avatar SST-315 D2?

Он выдерживает 2000 Вт RMS и 4000 Вт пиковой. Убедитесь, что выходная мощность усилителя соответствует или немного меньше RMS.

Какова глубина установки этого сабвуфера?

Глубина установки составляет 9.5 дюймов. Измерьте зазор перед изготовлением корпуса.

Можно ли использовать этот сабвуфер для домашнего аудио?

Да, но требуется подходящий усилитель и корпус. Он оптимизирован для автомобильного аудио, но работает с домашними системами.

Какой материал конуса используется?

Он оснащен алюминиевым конусом для улучшенной жесткости и отвода тепла.

Как правильно разогреть этот сабвуфер?

Воспроизводите музыку на умеренной громкости в течение 10-20 часов, чтобы подвес размягчился. Избегайте полной мощности во время приработки.

Какова чувствительность Avatar SST-315 D2?

Чувствительность составляет 86 дБ при 1 Вт/1 м. Для громкого вывода требуется большая мощность.

Какой усилитель рекомендуется для этого сабвуфера?

Используйте моноблочный усилитель мощностью 2000 Вт RMS при 1 Ом (если подключено параллельно). Подходят бренды Deaf Bonce, Sundown или Skar.

Имеет ли Avatar SST-315 D2 двойную звуковую катушку?

Да, у него двойные звуковые катушки по 2 Ом, что обеспечивает гибкие варианты подключения.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Avatar SST-315 D2 Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

SUBWOOFER

SST-312 D2/D4

SST-315 D2/D4

STORM SERIES

CON T E NTS

EN

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Параметры рекомендуемых оформлений
5. Рекомендации по эксплуатации
6. Технические характеристики
7. Размеры
8. Комплектация
9. Информация по гарантийному и сервисному обслуживанию
10. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

1. ВВЕДЕНИЕ

Благодарим Вас за приобретение продукции Avatar! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Хорошо закрепляйте сабвуфер во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже сабвуфера! Не допускайте падений сабвуфера, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. СПОСОБЫ ПОДКЛЮЧЕНИЯ

Внимание! Необходимо обязательно подключить обе звуковые катушки сабвуфера. Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем. Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

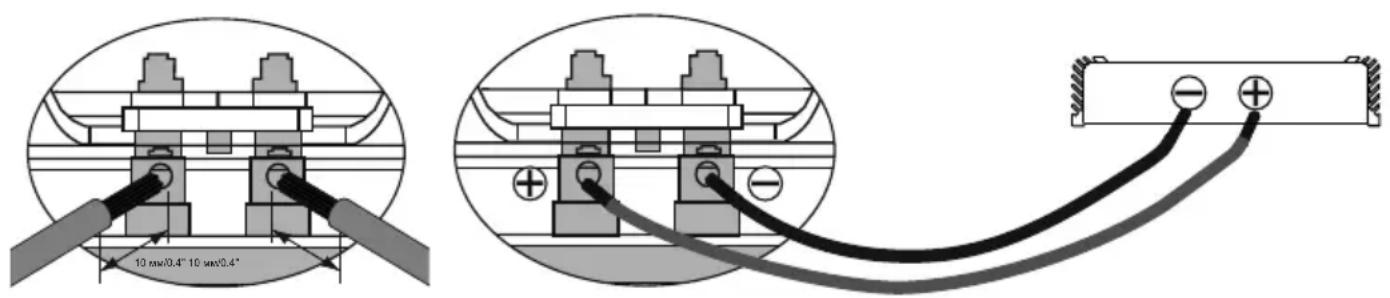

Подключение терми налогов

Последовательное соединение

RU

Полное сопротивление = ΩSub 1 + ΩSub 2 + ΩSub 3 ...

Па раллельное соединение

Полное сопротивление = 1 Sub 1 + Sub 2 + Sub 3

Сабвуфер имеет звуковые катушки D2 или D4.

Один сабву фер, катушки последовательно

Звуковые катушки	Общий импеданс
2+2 Ом	4 Ом
4+4 Ом	8 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	1 Ом
4+4 Ом	2 Ом

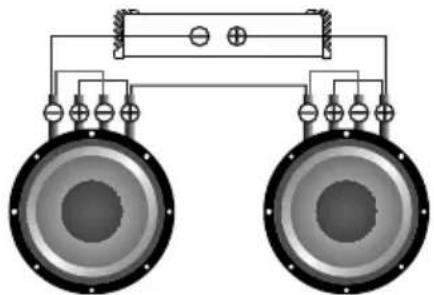

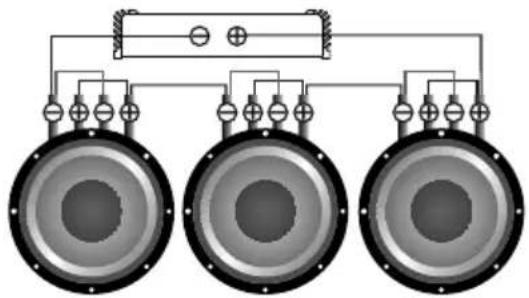

Са б ву ф е р ы п о с л е д о в а т е л ь н о , к ат ушк и пар алл ель н о

Звуковые катушки	Общий импеданс
2+2 Ом	2 Ом
4+4 Ом	4 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	3 Ом
4+4 Ом	6 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	4 Ом
4+4 Ом	8 Ом

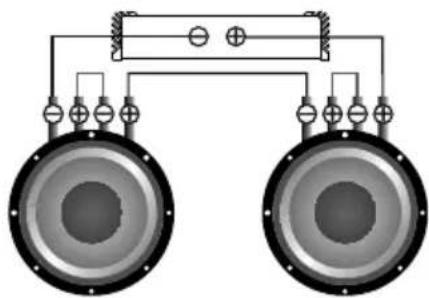

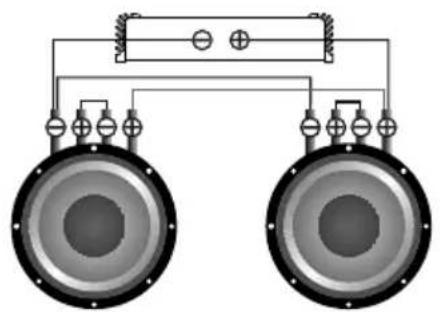

Сабвуферы последовательно, катушки последовательно

Звуковые катушки	Общий импеданс
2+2 Ом	8 Ом
4+4 Ом	16 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	12 Ом
4+4 Ом	24 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	16 Ом
4+4 Ом	32 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	2 Ом
4+4 Ом	4 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	1,33 Ом
4+4 Ом	2,66 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	1 Ом
4+4 Ом	2 Ом

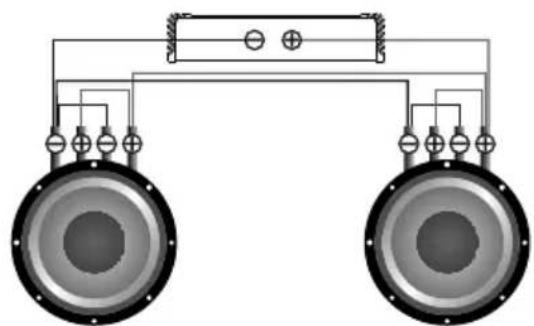

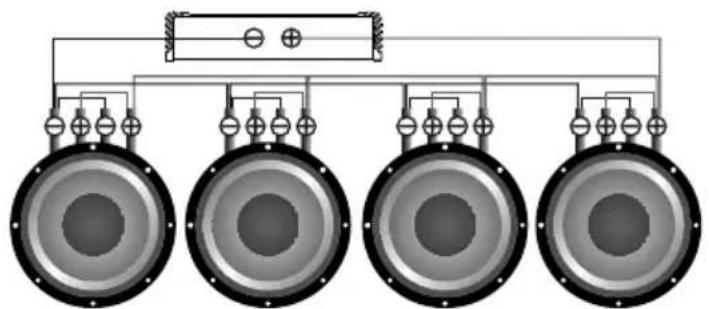

Сабвуферы параллельно, катушки параллельно

Звуковые катушки	Общий импеданс
2+2 Ом	0,5 Ом
4+4 Ом	1 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	0,33 Ом
4+4 Ом	0,66 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	0,25 Ом
4+4 Ом	0,5 Ом

RU

ВНИМАНИЕ! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

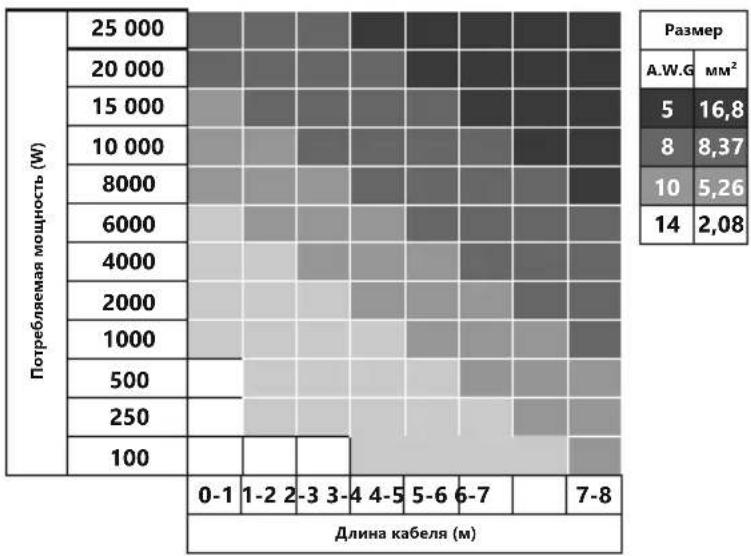

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

4. ПАРАМЕТРЫ РЕКОМЕНДУЕМЫХ ОФОРМЛЕНИЙ

Фазоинверторный корпус

Д*Ш*В = объем корпуса

Параметры	SST-312 D2/D4	SST-315 D2/D4
Рекомендуемый объем, литр / фут ^3	50/1.8 90/3.2
Площадь порта, см ^2 / дюйм ^2	150/23.3 200/31
Длина порта, см / дюйм	62/24.4 40/15.7
Настройка Герц	35 35

5. РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ

RU

От правильного выбора усилителя, настроек и оформления во многом зависит срок службы Вашего сабвуфера. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность сабвуфера. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на сабвуфер, что предотвратит перегрев и выход из строя звуковой катушки. Сабвуфер, как и любой динамик, имеет подвижные и неподвижные части. В начале эксплуатации настоятельно рекомендуем «размять» подвижные части сабвуфера. Внимательно отнеситесь к процессу разминки. Разминайте сабвуфер на музыкальном материале в течение 40 часов на средних мощностях. Если во время эксплуатации на максимальной громкости Вы почувствовали посторонний запах, необходимо уменьшить громкость и дать сабвуферу остыть на небольшой громкости.

Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%, фильтр инфранизких частот (Subsonic) на 5 Герц ниже настройки порта. К примеру, если настройка порта 30 Герц, Subsonic необходимо выставить на 25 Герц. Фильтр низких частот LPF(Фильтр, который образает все частоты выше частоты установки фильтра) 63-80 Герц, басбуст (bassboost) в 0.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	SST-312 D2/D4	SST-315 D2/D4
Размер (дюйм)	12	15
Материал подвеса	Пенополиуретан	Пенополиуретан
Материал диффузора		Пресс. бумагаПресс. бумага
Материал корзины		АлюминийАлюминий
Материал магнита	Феррит	Феррит
Мощность RMS (Вт)		10001000
Мощность MAX (Вт)		20002000
Диаметр звуковой катушки (дюйм)	3	3
Материал намотки катушки	Омедненный алюминий	Омедненный алюминий

ПАРАМ ЕТРЫ ТИЛЯ -СМОЛЛА

Impedance (OM)	2+2/4+4	2+2/4+4
Re (OM)	1.8+1.8/3.6+3.6	1.8+1.8/3.6+3.6
SPL (ДБ)	87/87.4	88/88.7
Xmax (MM)	15/15	15/15
Fs (Гц)	38.1/39	35.3/36.2
Vas (Л)	29.2/31	68/69
Qts	0.5/0.55	0.61/0.63
BL	19.5/20.1	17.5/18

Указанная чувствительность прямо не связана со звуковым давлением, создаваемым в салоне автомобиля, и поэтому не должна использоваться как единственный показатель для сравнения с другими сабвуферами.

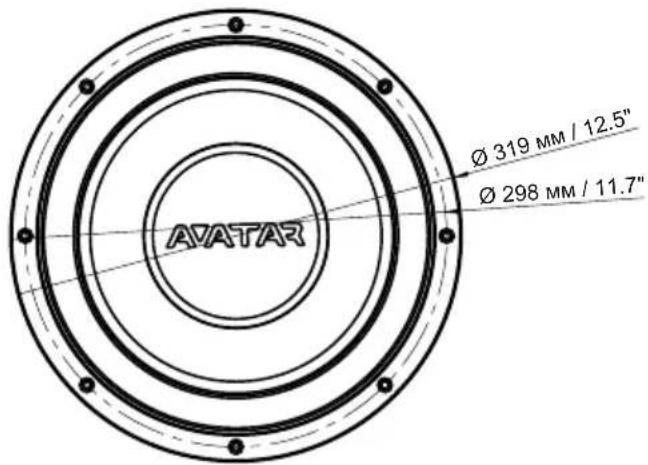

SST-312 D2 /D 4

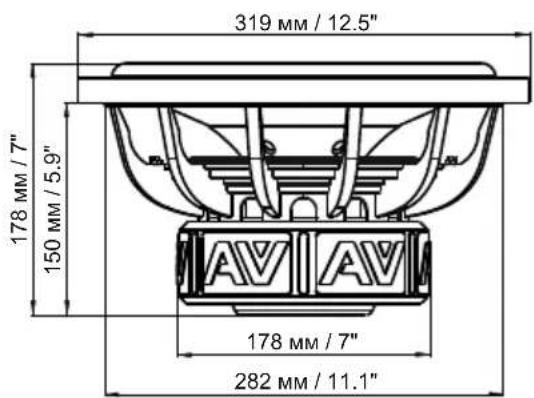

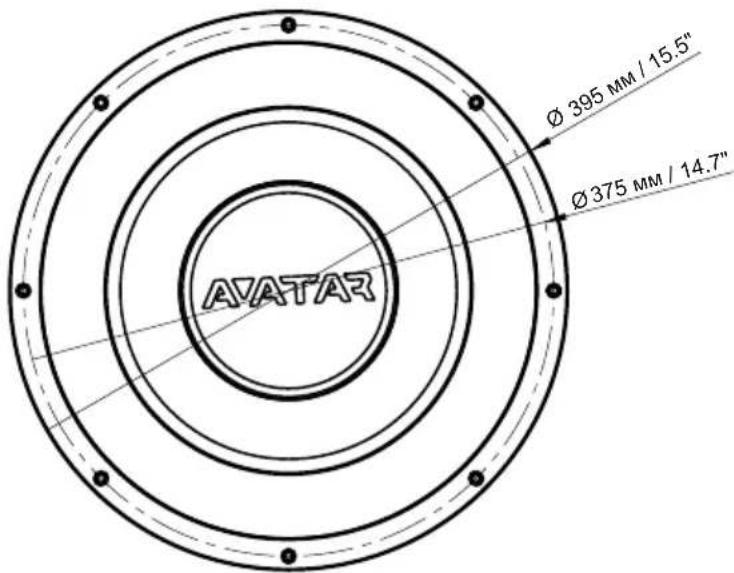

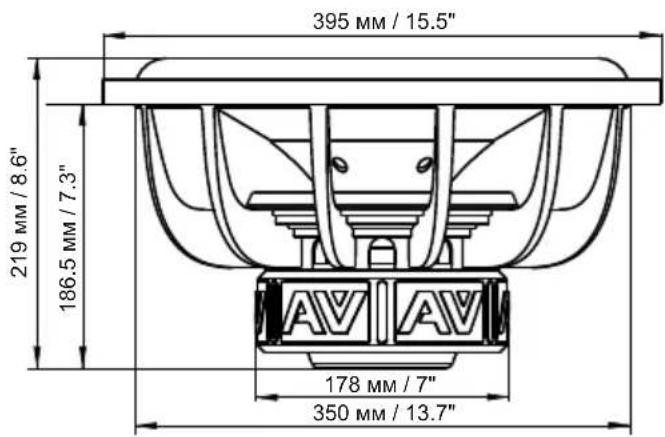

SS T-315 D 2/ D4

8. КОМПЛЕКТАЦИЯ

1. Сабвуфер - 1 шт.
2. Руководство пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

9. ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ

RU

Для каждого продукта Avatar гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

10. ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРОННОГО И ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Д получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
