Тип продукта	Настенное крепление для телевизора
Совместимость VESA	100x100, 200x100, 200x200, 300x300, 400x200, 400x400 мм
Максимальная нагрузка	30 кг
Материал	Сталь с порошковым покрытием
Цвет	Черный
Размеры (Д x Ш x В)	380 x 230 x 35 мм
Вес	1.2 кг
Тип крепления к стене	Настенный кронштейн с регулировкой
Угол наклона	0° (фиксированное) или -5° до +15° (наклонное)
Поворот	Нет (фиксированное) или ±30° (поворотное)
Расстояние от стены	35 мм (фиксированное) или 50-350 мм (сдвижное)
Функции	Надежное крепление, легкая установка, скрытые кабельные каналы
Установка	Требуется сверление, поставляется с анкерами и винтами
Обслуживание	Протирать мягкой сухой тканью, не использовать абразивные средства
Безопасность	Соответствует стандартам безопасности, проверено на прочность
Запасные части	Винты и шайбы разных размеров в комплекте
Информация о производителе	Manta, модель UCH006

Часто задаваемые вопросы - UCH006 Manta

Как установить настенное крепление Manta UCH006?

Процесс установки включает: 1) Разметку отверстий по шаблону; 2) Сверление отверстий; 3) Крепление настенной пластины; 4) Установку телевизора на кронштейн. Подробная инструкция входит в комплект.

Какие инструменты потребуются для установки?

Вам понадобятся: дрель, отвертка, уровень, карандаш, ключ (может быть в комплекте).

Какой максимальный вес телевизора выдерживает это крепление?

Максимальная нагрузка составляет 30 кг. Убедитесь, что ваш телевизор легче.

Совместимо ли крепление с моим телевизором?

Проверьте стандарт VESA вашего телевизора. Крепление поддерживает размеры от 100x100 до 400x400 мм. Если у вас нестандартное расположение, используйте переходные пластины.

Можно ли наклонять или поворачивать телевизор на этом креплении?

Данная модель имеет фиксированное положение. Если вам нужен наклон или поворот, рассмотрите другие модели Manta с функцией наклона.

Как скрыть кабели при установке?

Крепление имеет специальные каналы для проводов. Просто протяните кабели через отверстия и закройте декоративной крышкой.

Можно ли установить крепление на гипсокартонную стену?

Да, но используйте специальные анкеры для гипсокартона или усильте стену закладными. Максимальная нагрузка при этом снижается.

Как проверить надежность крепления после установки?

Покачайте телевизор в разных направлениях – он не должен шататься. Проверьте затяжку всех винтов. Регулярно осматривайте крепление на предмет ослабления.

Что делать, если отверстия на стене не совпадают с шаблоном?

Используйте регулируемые отверстия на настенной пластине. Если это невозможно, просверлите новые отверстия, соблюдая расстояние между ними.

Предоставляется ли гарантия на крепление Manta UCH006?

Обычно гарантия составляет 12 месяцев с момента покупки. Сохраняйте чек и упаковку для обращения в сервисный центр.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ UCH006 Manta

Инструкция использования

Części:

Шаг 1: Монтаж настенной панели

Монтаж на стене с деревянным каркасом

ВНИМАНИЕ: Для безопасного монтажа панели на стене с деревянных каркасом нужно закрепить ее на двух столбах, расположенных на расстоянии не менее 40 см друг от друга.

1 При помощи электронного детектора (доступного в магазинах) нужно определить местоположение двух соседних столбов каркаса и отметить их местоположение карандашом.
2 С помощью уровня и второго человека расположить настенную панель на стене таким образом, чтобы она находилась в выбранном месте и была установлена горизонтально.
3 Отметить расположение правых (вверху и внизу) и левых (вверху и внизу) узких горизонтальных отверстий таким образом, чтобы они перекрывались с месторасположением столбов.
4 Всего на стене нужно отметить четыре точки.
5 Далее нужно предварительно просверлить в столбах отверстия диаметром 5 мм и глубиной 50 мм в отмеченных ранее точках.
6 Настенную панель приложить к стене и выровнять монтажные зазоры относительно просверленных отверстий.
7 Вставить в каждое отверстие болт для дерева с резьбой по длине и подложенной подкладкой (J).
8 Завинтить болты плоским ключом вправо до упора.

ВНИМАНИЕ: Болты нельзя завинчивать слишком сильно, чтобы не повредить стены. Избегать слишком сильного завинчивания.

ВНИМАНИЕ: Не отпускать настенную панель, пока она не будет стабильно закреплена на стене и защищена должным образом.

Монтаж на бетонной / кирпичной стене

ВНИМАНИЕ: Для монтажа на бетонной стене потребуются распорные дюбели для бетона.

1 Следует начать с расположения настенной панели в нужном месте на стене, расположив ее с помощью уровнемера.
2 Отметить на стене места крепления панели в четырех точках.
3 С помощью электрической дрели и сверла для бетона высверлить отверстия диаметром 12 мм и глубиной 50 мм.
4 Вставить распорный дюбель в каждое отверстие.
5 При необходимости, слегка вбить молотком каждый из дюбелей в отверстии, чтобы их края находились вровень с поверхностью стены.
6 После размещения дюбелей повторно приложить панель к стене.
7 Ввести болт в каждую из гаек (G).
8 Не завинчивать болты окончательно, пока они все не будут в местах крепления панели.

Шаг 2 Монтаж телевизора

1 Для обеспечения как можно лучшего крепления панели в комплект входит набор болтов разного диаметра и длины.
2 Телевизор положить экраном вниз на мягкую плоскую поверхность и найти в его корпусе резьбовые отверстия
3 Проверить, какой длины болты следует использовать (A/B/C), осторожно вставив в отверстие соломку или зубочистку и отметив на ней глубину отверстия.
4 Если у телевизора искривленный корпус, или если резьбовое отверстие расположено в дополнительном углублении, следует воспользоваться соответствующим распором.

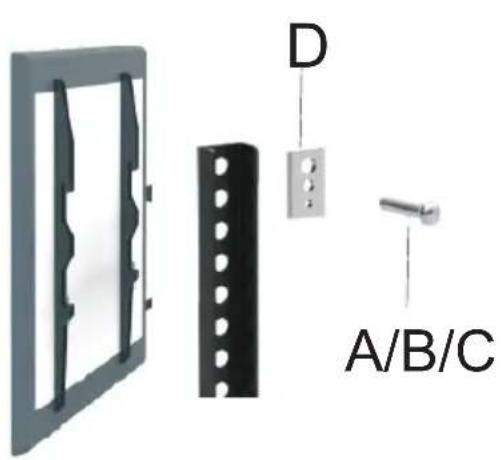

5 В зависимости от размеров отверстия, необходимо подобрать болт подходящего диаметра, вставить его в отверстие в прямоугольной подкладке, а затем сложить все вместе, как показано на рисунке.

Каждые два месяца необходимо проверять надежность завинчивания болтов. В случае каких-либо сомнений, касающихся монтажа, следует обратиться к специализированному продавцу.
