UCH004 - Настенное крепление Manta - Бесплатное руководство пользователя

Тип продукта	Настенное крепление для телевизора
Марка	Manta
Модель	UCH004
Тип крепления	Наклонное и поворотное (возможно)
Стандарт VESA	100x100, 200x200, 300x300, 400x400 мм
Максимальная нагрузка	50 кг
Расстояние от стены	Минимальное 50 мм, максимальное 400 мм
Материал	Сталь с порошковым покрытием
Размеры (ШxВxГ)	500 x 400 x 60 мм (приблизительно)
Вес	2,5 кг
Цвет	Черный
Диагональ телевизора	32-65 дюймов
Регулировка наклона	+5° / -15°
Регулировка поворота	±90°
Установка	На стену из бетона или кирпича
Крепеж в комплекте	Да, анкеры и винты
Гарантия	2 года
Уход и чистка	Протирать сухой мягкой тканью
Техника безопасности	Не превышать нагрузку, крепить на прочную стену
Сертификация	CE, RoHS

Часто задаваемые вопросы - UCH004 Manta

Как установить настенное крепление Manta UCH004?

Для установки используйте прилагаемый шаблон для разметки отверстий. Просверлите отверстия в бетонной или кирпичной стене, вставьте дюбели и закрепите кронштейн с помощью винтов. Затем повесьте телевизор на крюки и зафиксируйте его.

Какие размеры VESA поддерживает UCH004?

Крепление совместимо с VESA 100x100, 200x200, 300x300 и 400x400 мм. Проверьте расстояние между отверстиями на задней панели телевизора.

Какой максимальный вес телевизора для этого крепления?

Максимальная нагрузка составляет 50 кг. Не превышайте ее, чтобы избежать падения телевизора.

Можно ли наклонять и поворачивать телевизор на UCH004?

Да, крепление позволяет регулировать наклон от -15° до +5° и поворот до ±90° для оптимального угла обзора.

Подходит ли крепление для телевизора с диагональю 55 дюймов?

Да, рекомендованный диапазон диагоналей от 32 до 65 дюймов. Важно также проверить вес и стандарт VESA.

Из какого материала изготовлено крепление?

Кронштейн выполнен из высокопрочной стали с черным порошковым покрытием, устойчивым к коррозии.

Как чистить настенное крепление?

Протирайте крепление сухой мягкой тканью. Не используйте абразивные чистящие средства, чтобы не повредить покрытие.

Входят ли в комплект винты для телевизора?

Да, в комплекте есть набор винтов и шайб для большинства моделей телевизоров. Выберите подходящие по длине и резьбе.

Можно ли установить крепление на гипсокартон?

Не рекомендуется. Крепление предназначено для бетонных или кирпичных стен. Если необходимо, используйте специальные анкеры для гипсокартона, но это может снизить надежность.

Что делать, если телевизор не входит в крепление?

Проверьте совместимость VESA и используйте подходящие винты. Если отверстия не совпадают, возможно, потребуется пластина-переходник (продается отдельно).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ UCH004 Manta

Инструкция использования

Części:

Шаг 1: Монтаж настенной панели

Монтаж на стене с деревянным каркасом

ВНИМАНИЕ: Для безопасного монтажа панели на стене с деревянных каркасом нужно закрепить ее на двух столбах, расположенных на расстоянии не менее 40 см друг от друга.

1 При помощи электронного детектора (доступного в магазинах) нужно определить местоположение двух соседних столбов каркаса и отметить их местоположение карандашом.
2 С помощью уровня и второго человека расположить настенную панель на стене таким образом, чтобы она находилась в выбранном месте и была установлена горизонтально.
3 Отметить расположение правых (вверху и внизу) и левых (вверху и внизу) узких горизонтальных отверстий таким образом, чтобы они перекрывались с месторасположением столбов.
4 Всего на стене нужно отметить четыре точки.
5 Далее нужно предварительно просверлить в столбах отверстия диаметром 5 мм и глубиной 50 мм в отмеченных ранее точках.
6 Настенную панель приложить к стене и выровнять монтажные зазоры относительно просверленных отверстий.
7 Вставить в каждое отверстие болт для дерева с резьбой по длине и подложенной подкладкой (J).
8 Завинтить болты плоским ключом вправо до упора.

ВНИМАНИЕ: Болты нельзя завинчивать слишком сильно, чтобы не повредить стены. Избегать слишком сильного завинчивания.

ВНИМАНИЕ: Не отпускать настенную панель, пока она не будет стабильно закреплена на стене и защищена должным образом.

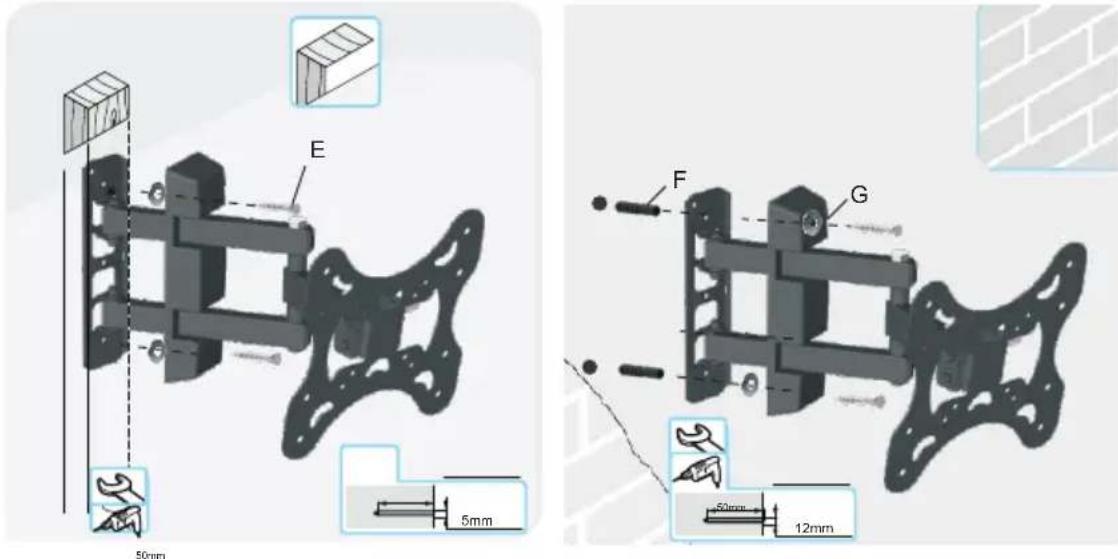

Монтаж на бетонной / кирпичной стене

ВНИМАНИЕ: Для монтажа на бетонной стене потребуются распорные дюбели для бетона.

1 Следует начать с расположения настенной панели в нужном месте на стене, расположив ее с помощью уровнемера.
2 Отметить на стене места крепления панели в четырех точках.
3 С помощью электрической дрели и сверла для бетона высверлить отверстия диаметром 12 мм и глубиной 50 мм.
4 Вставить распорный дюбель в каждое отверстие.
5 При необходимости, слегка вбить молотком каждый из дюбелей в отверстии, чтобы их края находились вровень с поверхностью стены.
6 После размещения дюбелей повторно приложить панель к стене.
7 Ввести болт в каждую из гаек (G).
8 Не завинчивать болты окончательно, пока они все не будут в местах крепления панели.

Шаг 2 Монтаж телевизора

1 Для обеспечения как можно лучшего крепления панели в комплект входит набор болтов разного диаметра и длины.
2 Телевизор положить экраном вниз на мягкую плоскую поверхность и найти в его корпусе резьбовые отверстия
3 Проверить, какой длины болты следует использовать (A/B/C), осторожно вставив в отверстие соломку или зубочистку и отметив на ней глубину отверстия.
4 Если у телевизора искривленный корпус, или если резьбовое отверстие расположено в дополнительном углублении, следует воспользоваться соответствующим распором.

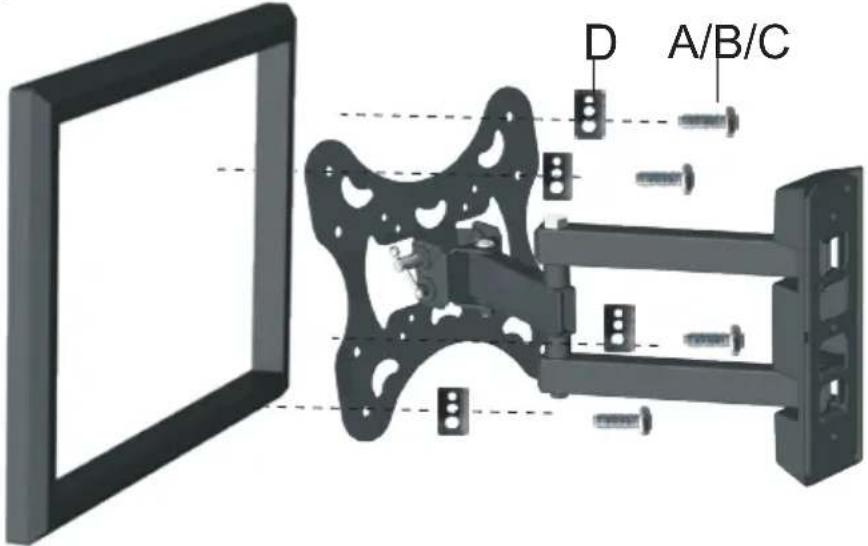

5 В зависимости от размеров отверстия, необходимо подобрать болт подходящего диаметра, вставить его в отверстие в прямоугольной подкладке, а затем сложить все вместе, как показано на рисунке.

уход

Каждые два месяца необходимо проверять надежность завинчивания болтов. В случае каких-либо сомнений, касающихся монтажа, следует обратиться к специализированному продавцу.
