MANUAL DE UTILIZARE BHI68317 Hansa

Plita Hansa reprezintă combinația dintre ușurința de manipulare și eficiența perfectă. După ce veți citi aceste instrucțiuni nu veți avea niciun fel de probleme cu utilizarea plitei.

Plita care a părăsit terenul fabricii a fost verificată minuțios la posturile de control din punct de vedere al parametrilor de siguranță și funcționalitate înainte de a fi împachetată.

Vă rugăm să citiți cu atenție instrucțiunile de utilizare înainte de a porni aparatul. Respectarea indicațiilor din aceasta vă protejează de utilizarea necorespunzătoare a aparatului.

Instrucțiunile trebuie păstrate și depozitate în așa fel încât să le aveți mereu la îndemână.

Trebuie să respectați cu atenție instrucțiunile de utilizare pentru a evita accidentele.

Atentie!

Folosiți aparatul doar după ce ați citit aceste instrucțiuni.

Aparatul a fost proiectat doar ca aparat de gătit. Orice utilizare a acestuia (de ex. la încălzirea încăperilor) nu este conformă cu destinația acestuia și poate fi periculoasă. Producătorul își rezervă dreptul de a efectua modificări care nu influențează modul de funcționare al aparatului.

CUPRINS

Informații de bază....54

Indicații referitoare la siguranța de utilizare....55

Descrierea produsului....60

Instalarea....62

Deservire....66

Curățarea și întreținerea....75

Actiuni în caz de avarie....77

Informații tehnice....79

Observație. Dispozitivul și toate piesele componente ale acestuia care sunt la îndemâna utilizatorului devin fierbinți în momentul în care acesta este folosit. Posibilitatea de atingere a elementelor de încălzire trebuie să fie realizată cu o deosebită grijă. Copii care nu au atins vârsta de 8 ani nu trebuie să se apropie de dispozitiv cu excepția cazului în care se află sub supraveghere permanentă.

Acest dispozitiv poate fi utilizat de copii care au vârsta de peste 8 ani și mai mari, de către persoane cu capacități fizice, senzoriale și mentale limitate și de către persoane fără experiență și care nu cunosc dispozitivul, atunci când acestea sunt supravegheate sau au fost instruite cu privire la utilizarea dispozitivului în siguranță care le sunt transmise de către persoanele care sunt răspunzătoare de siguranța lor. Aveți grijă la copii, nu-i lăsați să se joace cu aparatul. Curățarea și activitățile de deservire nu trebuiesc realizate de către copii care nu sunt supravegheati.

Observație. Încălzirea fără supraveghere a unturii sau a uleiului pe plita cu inductie poate fi periculoasă și poate cauza incendii.

NICIODATĂ nu încercați să stingeți focul cu ajutorul apei, ci opriți dispozitivul și acoperiți flacăra cu un capac sau cu un pled care nu este inflamabil.

Observație. Pericol de incendiu: nu amplasați nici un fel de lucruri pe suprafața de fierbere.

Observație. Dacă suprafața este fisurată opriți curentul pentru a evita pericolul de electrocutare.

Nu așezati pe suprafața plitei obiecte de metal cum ar fi cu-țite, furculițe, linguri și capace sau folii de aluminiu deoarece pot deveni fierbinți.

După ce ați terminat utilizarea dispozitivului, opriți plita cu inductie cu ajutorul regulatorului și nu vă bazați pe indicațiile detectorului de vase.

Nu se recomandă comandarea dispozitivului cu ajutorul ceasului extern sau cu ajutorul sistemului de comandă de la distanță.

Pentru curățarea aparatului nu se recomandă folosirea dispozitivelor de curățare cu ajutorul aburilor.

INDICAȚII PRIVITOARE LA SIGURANȚA DE UTILIZARE

• Înainte de a utiliza pentru prima dată plita cu inductie trebuie să citiți instrucțiunile de utilizare. În acest mod veți fi în siguranță și evitați deteriorarea plitei.
• Dacă utilizati plita cu inductie în imediata apropiere a radioului, televizorului sau a altui aparat care emite unde, trebuie să verificati dacă panoul de control al plitei funcționează corect.
• Plita trebuie să fie conectată de către un instalator – electrician autorizat.
• Nu instalati plita în apropierea aparatelor frigorifice.
• Mobila în care încorporați plita trebuie să fie rezistentă la temperaturi de cca. 100°C. Acest lucru se referă la placaje, canturi, suprafețe fabricate din materiale sintetice, adezivi și lacuri.
• Plita poate fi folosită doar după ce a fost montată. În acest mod nu vă expuneți la atingerea pieselor care sunt sub tensiune.
• Aparatele electrice pot fi reparate doar de către specialiști. Reparațiile neprofesionale pot pune în pericol siguranța utilizatorului.
• Aparatul este decuplat de la rețeaua electrică doar atunci când opriți siguranța sau scoateți ștecherul din priză.
• Ştecherul cablului de alimentare trebuie să fie disponibil după ce instalați plita.
• Aveți grijă la copii, nu-i lăsați să se joace cu aparatul.
• Persoanele cu aparate de menținere a funcțiilor vitale implantate (de ex. stimulator cardiac, pompă de insulină sau aparat auditiv) trebuie să se asigure că funcționarea acestor aparate nu va fi bruiată de către plita cu inducție (intervalul de frecvență la care funcționează plita cu inducție este de 20-50 kHz).
• În cazul în care se întrerupe alimentarea cu curent se pierd toate setările. Vă recomandăm să fiți prudenti atunci când alimentarea cu curent este reluată. Atâta timp cât ochiurile sunt fierbinți se va aprinde indicatorul de încălzire reziduală „H” precum și la prima pornire a cheii de blocadă.
• Sistemul electric incorporat al indicatorului de încălzire reziduală indică dacă plita este pornită, respectiv dacă este încă fierbinte.
• Dacă priza este în apropierea ochiului trebuie să aveți grijă la cablu să nu atingă locurile încălzite.
• Atunci când folosiți uleiuri sau grăsimi nu lăsați plita nesupravegheată deoarece există pericolul de incendiu.
• Nu folosiți vase din materiale plastice și folii de aluminiu. Acestea se topesc la temperaturi ridicate și pot deteriora suprafața vitroceramică.
• Aveți grijă ca pe ochiuri să nu cadă zahăr, acid citric, plastic, sare etc. atât în stare solidă cât și lichidă.
• În cazul în care din neatenție pe ochiuri cade zahăr sau plastic nu opriți plita ci îndepărtați zahărul și plasticul cu un răzuior ascuțit. Protejați mâinile de arsuri și răni.

INDICAȚII PRIVITOARE LA SIGURANȚA DE UTILIZARE

• Pe plita cu inductie trebuie să folosiți doar vase și oale cu fundul plat, care nu au canturi și zgârieturi doarece în caz contrar acestea pot zgâria iremediabil suprafața vitroceramică.
• Suprafața de încălzit a plitei cu inductie este rezistentă la șoc termic. Aceasta nu este sensibilă la rece sau la cald.
• Nu scăpați obiecte pe suprafața vitroceramică . Loviturile punct, de ex. căzătura unei sticluțe cu condimente poate provoca fisuri și desprinderea unor cioburi de pe suprafața vitroceramică .
• Dacă astfel de deteriorări apar picăturile de mâncare care se scurg pot ajunge la piesele aflate sub tensiune din plita cu inductie.
• Dacă suprafața este fisurată opriți curentul pentru a evita pericolul de electrocutare.
• Nu folositi suprafața plitei drept fund de tăiat sau masă de lucru.
• Nu așezați pe suprafața plitei obiecte de metal cum ar fi cuțite, furculițe, linguri și capace sau folii de aluminiu deoarece pot deveni fierbinti.
• Nu incorporați plita peste cuptorul fără ventilator, peste mașina de spălat vase, frigider, congelator sau mașina de spălat.
• Dacă plita a fost montată în blat atunci obiectele metalice care se află în dulap se pot încălzi până la temperaturi ridicate datorită temperaturii din sistemul de ventilație al plitei. Din acest motiv vă recomandăm să folosiți un strat protector direct (vezi des. 2).
• Trebuie să respectați indicațiile referitoare la întreținerea și curățirea peliculei ceramice. În cazul în care apar nereguli la modul de utilizare al acesteia nu vom onora garanția.

CUM SĂ ECONOMISIȚI ENERGIE

Persoanele care folosesc energia în mod responsabil nu influențează pozitiv doar bugetul familiei ci acționează conștient în favoarea mediului înconjurător. Ajutați și dumneavoastră, economisiți energia electrică! Pentru a face acest lucru procedați în felul următor:

- Folosiți vase de gătit corespunzătoare.

Vasele cu fundul plat și gros vă permit să economisiți până la 1/3 din energia electrică. Tineți minte de capac, în caz contrar consumul de energie electrică crește de patru ori!

•Păstrați ochiurile și fundurile vaselor curate.

Mizeria împiedică transmiterea de căldură – mizeria arsă și persistentă poate fi îndepăr-tată doar cu substanțe care dăunează foarte mult mediului înconjurător.

- Evitați „privitul în oale” inutil.

- Nu incorporați plita în imediata apropiere a frigiderului/congelatorului.

Consumul de energie electrică crește foarte inutil datorită acestora.

DESPACHETARE

Aparatul a fost asigurat împotriva deteriorării pe durata transportului. Vă rugăm ca după ce despachetați aparatul să aruncați elementele ambalajului astfel încât acest lucru să nu dăuneze mediului înconjurător.

Toate materialele folosite pentru ambalaj nu dăunează mediului sunt 100% reciclabile și au fost marcate cu simbolul corespunzător.

Atenție! Materialele din ambalaj (sacii din polietilen, bucățile de stiropian etc.) nu trebuie lăsate la îndemâna copiilor pe durata despachetării.

ÎNDEPĂRTAREA APARATELOR FOLOSITE

Acest aparat este marcat conform Directivei Europene 2012/19/UE și Legii poloneze cu privire la echipamentele electrice și electronice folosite cu simbolul containerului pentru deșeuri tăiat.

Acest marcaj informează că echipamentul acesta după perioada în care a fost utilizat nu poate fi aruncat împreună cu gunoiul menajer. Utilizatorul este obligat să-l predea la punctele de primire a echipamentelor electrice și electronice folosite. Instituțiile care le primesc, inclusiv punctele de ridicare, magazinele și autoritățile locale vor organiza un sistem corespunzător de preda-re a acestor echipamente. Procedarea co-respunzătoare cu echipamentele electrice și electronice asigură eliminarea consecințelor dăunătoare pentru sănătatea oamenilor și a mediului înconjurător, care reies din preze-nța unor substanțe periculoase și din depo-zitarea și prelucrarea necorespunzătoare a acestui tip de echipament.

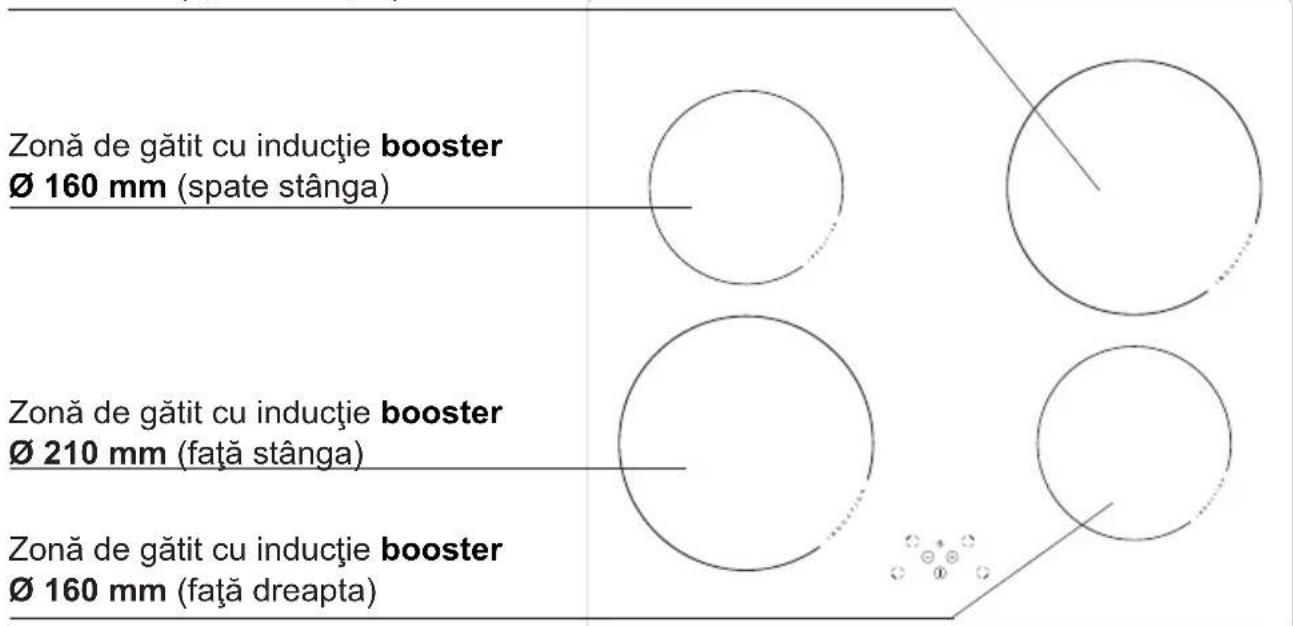

Descriere plită BHI6\*

Zonă de gătit cu inductie booster Ø 210 mm (spate dreapta)

Zonă de gătit cu inducție booster Ø 160 mm (spate stânga) Zonă de gătit cu inducție booster Ø 210 mm (față stânga) Zonă de gătit cu inducție booster Ø 160 mm (față dreapta)

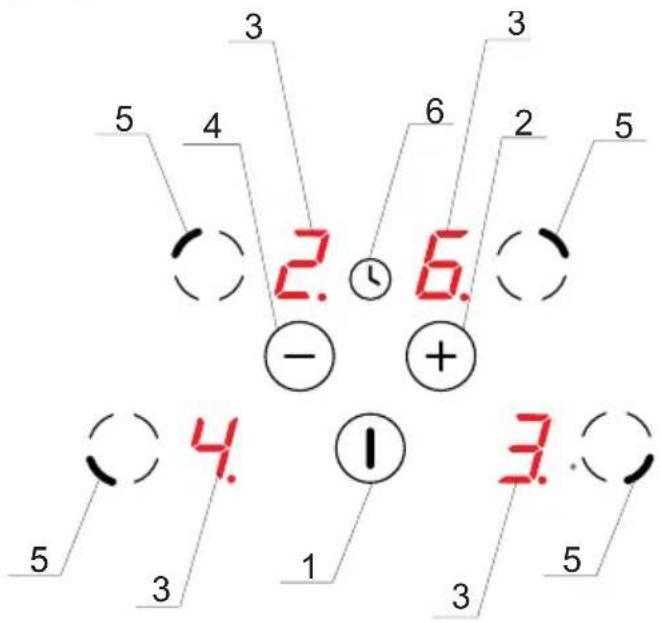

Panoul de comandă

3 5 4 6 2 5 2. 6. - + 4. 1 3 5 3 1 3 5

1. Senzor pornire/oprire plită
2. Senzor minus
3. Indicatoare ochiuri
4. Senzor plus
5. Senzor selectare ochi
6. Senzor ceas

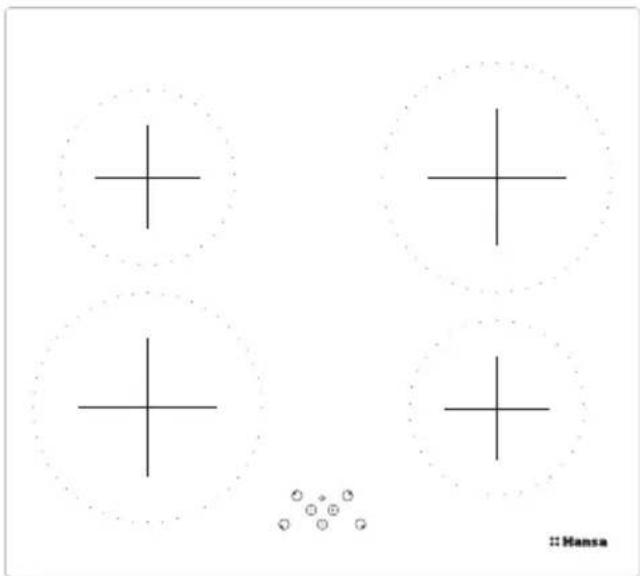

Descriere plită

Pregătirea blatului de mobilă pentru incorporarea plitei

• Grosimea blatului de mobilă trebuie să fie între 28 și 40 mm, adâncimea blatului min 600 mm. Blatul trebuie să fie plat și perfect orizontal. Blatul trebuie etanșat și asigurat dinspre perete împotriva scurgerilor și a umidității.
• Distanța dintre marginea orificiului și marginea blatului în față trebuie să fie de min 60 mm, iar din spate de min 50 mm.
• Distanța dintre marginea orificiului și peretele lateral al mobilei trebuie să fie de minim 55 mm.
• Mobila pentru incorporat trebuie să conțină placaj și adezivi pentru lipirea acestuia rezistente la temperatura de 100°C. În cazul în care nu îndeplinesc aceste condiții se poate ajunge la deformarea suprafeței sau dezlipirea placajului.
• Marginile orificiului trebuie să fie asigurate cu un material care nu absoarbe umiditatea.

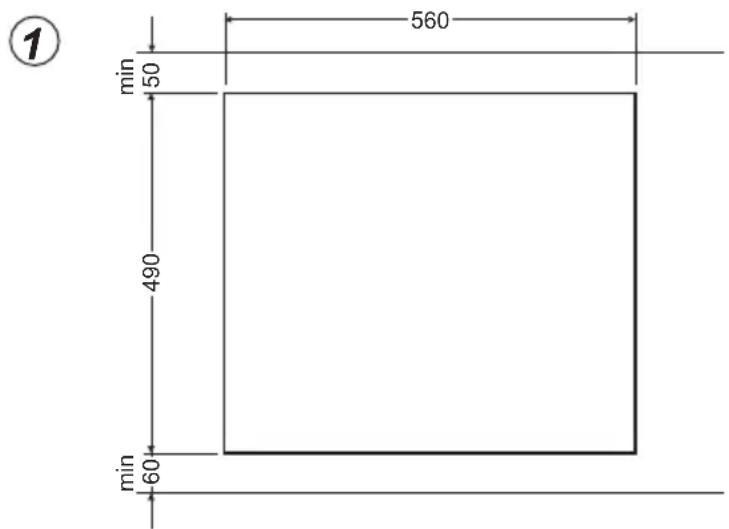

• Efectuați orificiul din blat conform dimensiunilor indicate în des 1.

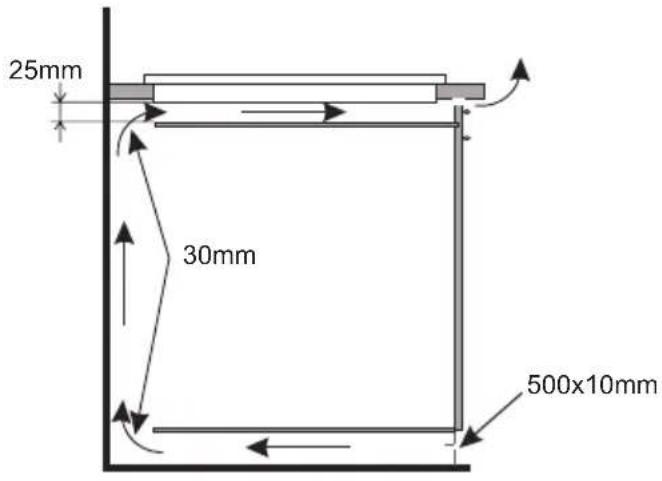

• Sub plită lăsați cel puțin un spațiu liber de 25 mm, pentru a asigura circulația corespunzătoare a aerului și pentru a evita încălzirea suprafeței din jurul plitei, des 2

① min 50 560 490 min 60

Des 2

Incorporarea în blatul unui dulap portabil.

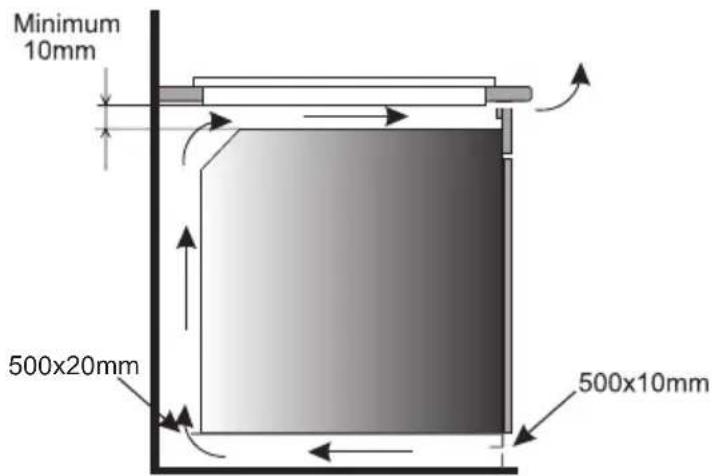

Incorporarea într-un blat de lucru deasupra cuptorului cu ventilatie.

Se interzice montarea plitei deasupra cuptorului fără ventilație.

Instalarea plitei BHI6\*

• realizați conectarea plitei cu cablul electric în conformitate cu schema racordurilor.
• curățați blatul de praf, introduceți plita în orificiu și apăsați-o cu putere în jos spre blat, (fig.3).

Fig. 3

1 2 3

1 - blat
2 - garnitura plitei
3 plită vitroceramică

Conectarea plitei la instalația electrică

Atentie!

Conectarea la instalație poate fi făcută doar de către un instalator calificat care posedă competențele necesare. Se interzice efectuarea de transformări sau modificări la instalația electrică.

Indicații pentru instalator

Plita este dotată cu un conector de alimentare care permite selectarea conexiunilor corespunzătoare pentru tipul respectiv de alimentare cu energie electrică.

Conectorul de alimentare permite următoarele tipuri de conexiuni:

- cu o singură fază 230 V \~

- cu două faze 400 V 2N\~

Conectarea plitei la tipul corespunzător de alimentare este posibilă datorită legării bornelor pe conectorul de alimentare conform schemei de conexiuni anexate. Schema de conexiuni este amplasată și pe partea inferioară a capacului. Accesul la conectorul de alimentare este posibil după ce deschideți capacul cutiei de cleme. Trebuie să selectați un cablu de alimentare corespunzător având în vedere tipul de conexiune și puterea nominală a plitei.

Atentie!

Trebuie să țineți minte că este necesar să conectați circuitul de protecție la clema conectorului de alimentare marcat cu semnul ⏻. Instalația electrică de alimentare a plitei trebuie să fie protejată cu o siguranță iar pentru a asigura linia de alimentare poate să fie dotată cu un comutator cu care se poate opri alimentarea cu curent în caz de avarie.

Înainte de a conecta plita la instalația electrică trebuie să citiți informațiile inscriptionate pe tabelul nominal și pe schema de conectare.

Alt mod de conectare a plitei decât cel indicat în schemă poate provoca deteriorarea acesteia.

ATENTIE! Instalatorul este obligat să dea utilizatorului "certificatul de conectare a produsului la instalația electrică" (de găsit în foaia de garanție). După instalare, instalatorul ar trebui să amplaseze, de asemenea, informații cu privire la metoda de realizare a conexiunii:

- cu o fază, cu două faze, cu trei faze,

- sectiunea transversală a cablului de conectare,

- tipul de protectie folosit (tipul sigurantei).

Schema conexiunilor posibileAtenție! Tensiune elemente încălzire 230V
		Atenție! În cazul fiecărei dintre co-nexiuni cablul de protecție trebuie să fie conectat cu clema			Tipul de cablu conectare recoman-dat
1	Pentru rețeaua 230 V conexiunea monofazica cu cablu neutru, cle-mele strâng conexiunile L1-L2, si N1-N2, cablu neutru pentru N1,cablu de protectie pentru	1N~
2	Pentru reteaua 400/230 V cone-xiunea duofazică cu cablu neutru, clemele care strâng conexiunile N1-N2, cablu neutru pentru N1,cablu de protectie pentru	2N~	[C]	[A543]
L1=R, L2=S, L3=T, N= clemă cablu neutru, clemă cablu de protecție

Înainte de a porni plita pentru prima dată

• Trebuie să curățați cu atenție plita cu inductie. Plita cu inductie trebuie tratată ca și suprafețele de sticlă,
• la prima utilizare se pot emana temporar mirosuri și de aceea vă recomandăm să porniți ventilația în încăpere sau să deschideți fereastra,
• efectuați activitățile de manipulare respectând indicațiile de siguranță.

Regulile de functionare ale câmpului cu inductie

Generatorul electric alimentează bobina care este amplasată în interiorul dispozitivului.

Această bobină produce un câmp magnetic, care este transmis către vas.

Câmpul magnetic cauzează că, vasul se încălzește.

Acest sistem prevede folosirea de vase a căror funduri sunt sensibile la acțiunea câmpului magnetic.

În general, tehnologia de inductie se caracterizează prin două calități:

• căldura este emisă numai cu ajutorul vasului, energia termică este utilizată până la maximum,
• nu apare nici un fenomen de inerție termică, deoarece procesul de gătire începe imediat în momentul în care vasul de gătit este pus pe plită și acest proces ia sfârșit în momentul în care vasul este dat la o parte de pe plită.

În timpul utilizării normale a plitei cu inductie pot apărea diferite tipuri de sunete care nu au nici un efect asupra functionării corecte a plitei.

• Fluierat cu frecvență scăzută. Sunetul este activat atunci când vasul este gol și este dezactivat după ce în vas este turnată apă sau este pusă mâncarea.
• Fluierat cu frecvență înaltă. Sunetul poate fi auzit în vasele care sunt fabricate din mai multe straturi din diferite materiale și atunci când este pornită puterea maximală de încălzire. Acest sunet devine mai puternic atunci când folosim concomitent două sau mai multe zone de gătit la puterea maximală. Sunetul este dezactivat sau pierde din intensitate după micșorarea puterii.
• Sunet de tip scârtât Sunetul poate fi auzit în vasele care sunt fabricate din mai multe straturi din diferite materiale. Intensitatea sunetului depinde de modul de gătire.
• Sunet de tip bâzâit Acest sunet poate fi auzit atunci când funcționează ventilatorul pentru răcirea sistemelor electronice.

Sunetele care pot fi auzite în timpul funcționării corecte rezultă din funcționarea ventilatorului de răcire, dimensiunile vasului și materialul din care este fabricat, modul de gătire a mâncă-rurilor și puterea de încălzire setată.

Aceste sunete sunt normale și nu înseamnă că, plita de inductie este defectă.

Aparate de asigurare:

Dacă plita a fost instalată corect și este folosită corespunzător, aparatele de asigurare sunt rareori necesare.

Ventilatorul: este folosit pentru protecția și răcirea elementelor de control și de alimentare. Poate funcționa cu două viteze diferite, funcționează în mod automat. Ventilatorul funcționează atunci când zonele de gătit sunt pornite și atunci când plita este oprită, până în momentul în care sistemul electronic al dispozitivului este răcit suficient.

Tranzistorul: Temperatura elementelor electronice este măsurată încontinuu cu o sondă. În cazul în care căldura crește în mod periculos, acest sistem micșorează în mod automat puterea ochiului sau deconectează ochiul aflat cel mai aproape de elementele electronice încălzire.

Detectarea: detectorul prezenței vasului face posibilă funcționarea plitei și implicit încălzirea.

Obiectele mici amplasate pe suprafața de încălzire (de ex lingurița, cuțitul, inelul...) nu vor fi tratate ca și vase și plita nu se va porni.

Detectorul prezenței vasului în câmp cu inductie

Detectorul prezenței vasului este instalat pe plitele care conțin câmpuri cu inductie. În timpul funcționării plitei detectorul prezenței vasului în mod automat va începe sau va opri emiterea de căldură la ochi atunci când așezați vasul pe plită sau când îl luați de pe plită. Acest lucru asigură economisirea de energie.

• În cazul în care ochiul este folosit cu un vas corespunzător, pe display se va afișa nivelul de căldură.
• Inducția necesită folosirea unor vase potrivite, dotate cu fund din material magnetic (Tabel)

Dacă pe ochi nu ați așezat niciun vas sau vasul așezat este necorespunzător, pe display va apărea simbolul . Ochiul nu pornește. Dacă în timp de 90 secunde nu va fi descoperit niciun vas, operația de pornire a plitei va fi ștearsă.

Pentru a opri ochiul, trebuie să-l opriți cu controlorul de senzori și nu doar luând vasul.

Detectorul de vas nu funcționează ca și senzor de pornire/oprire plită.

Ochiul cu inductie este dotat cu senzori operați la atingere cu degetul pe suprafețele marcate. Fiecare setare a senzorului este confirmată cu un semnal acustic.

Trebuie să aveți atenție ca la pornire și oprire precum și la setarea puterii de încălzire să apăsați mereu doar un singur senzor. În cazul în care apăsați simultan mai mulți senzori (cu excepția ceasului și a cheii), sistemul ignoră semnalele de control introduse, iar la apăsarea prelungită emit un semnal de defectiune.

După ce terminați utilizarea opriți ochiul cu regulatorul și nu vă bazați numai pe indicațiile detectorului de vase.

Calitatea corespunzătoare a vaselor de gătit este condiția de bază pentru a obține un randa- ment bun de funcționare a plitei.

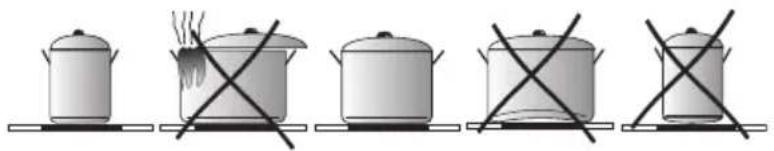

Selectarea vaselor pentru gătit în câmpul de inducție

- Întotdeauna trebuie să folosiți vase de gătit de calitate superioară, cu fund ideal plat: dacă folosiți acest tip de vase de gătit evitați apariția de puncte cu temperatură foarte ridicată, în care mâncarea s-ar putea arde în timpul procesului de gătire. Vasele de gătit și tigăile cu pereți groși din metal asigură dispersarea ideală a căldurii.

- Trebuie să aveți grijă ca fundul vaselor de gătit să fie uscat: atunci când umpleți vasul de gătit sau când folosiți un vas scos din frigider înainte de a-l așeza pe plită verificați dacă fundul este perfect uscat. Acest lucru vă permite să evitați murdărirea suprafeței plitei.

- Capacul vasului de gătit nu permite degajarea de căldură și în acest mod scurtează timpul necesar pentru gătire și consumul de energie electrică.

- Pentru a stabili dacă vasele sunt potrivite, trebuie să verificați dacă fundul vasului atrage un magnet.

- Pentru a asigura controlul optim al temperaturii prin modulul cu inductie, fundul vasului de gătit trebuie să fie plat.

- Fundul concav al vasului de gătit sau logo-ul producătorului gravat adânc au influență negativă asupra controlului temperaturii prin modulul cu inducție și pot conduce la supraîncălzirea vaselor de gătit.

- Nu folosiți vase de gătit deteriorate de ex., cu fundul deformat datorită temperaturii excessive.

- Folosind vasele mari cu fund feromagnetic, al cărui diametru este mai mic decât diametrul total al vasului, se încălzește numai portiunea feromagnetică a vasului. Acest lucru duce la situația în care nu este posibilă distribuirea uniformă a căldurii în vas. Zona feromagnetică este redusă în baza vasului din caza elementelor din aluminiu care se găsesc în aceasta, prin urmare, cantitatea de căldură furnizată poate fi redusă. Se poate întâmpla că vor apare probleme cu detectarea vasului sau acesta nu va fi de- tectat deloc. Diametrul vasului feromagnetic trebuie ajustat la

dimensiunea zonei de încălzire, pentru a obține rezultate optime de gătit. În cazul în care vasul nu a fost detectat în zona de încălzire, este recomandabil să-l încercați în zona de încălzire cu diametru relativ mai mic.

Pentru gătitul cu inductie trebuie să folosiți numai vase feromagnetice, fabricate din urmă-toarele materiale:

• oțel emailat
• fontă
• Vase speciale din oțel inoxidabil pentru gătitul cu inductie

Marcarea pe vasele de bucătărie	Verificați eticheta pentru a descoperi un semn care să informeze dacă vasul poate fi folosit pe plite cu inducție
	Folosiți vase magnetice (din tablă emailată, oțel feritic inoxidabil, din fontă), verificați așezând un magnet pe fundul vasului (trebuie să se lipească)
Oțel inoxidabil Nu descoperă	prezența vasului
	Cu excepția vaselor din oțel feromagnetic
Aluminiu Nu descoperă prezența vasului
Fontă Eficientă ridicată
	Atenție: vasele pot zgâria plita
Oțel emailat Eficientă ridicată	Vă recomandăm să folosiți vase cu fund plat, gros și neted
Sticlă Nu descoperă prezența vasului
Portelan Nu descoperă prezența vasului
Vasele cu fund de cupru	Nu descoperă prezența vasului

Dimensiunile vaselor.

• Pentru a obține cel mai bun efect de gătire, trebuie să folosiți vase cu dimensiunea fundului (părți feromagnetice) care corespunde mărimii câmpului de încălzire.
• Utilizarea vaselor cu diametru fundului mai mic decât cel al câmpului de încălzire reduce eficiența câmpului de încălzire și prelungește timpul de gătire.
• Câmpul de încălzire dispune de nivelul inferior pentru detectarea vasului, care depinde de diametrul părților feromagnetice al fundului și materialul din care vasul este produs. Utilizarea vasului neadaptat poate provoca la nedetectarea vasului de către câmpul de încălzire.

Panou de comandă

• După ce conectați plita la rețeaua electrică, pentru un moment se aprind toți indicatorii. Plita este pregătită pentru utilizare.
• Plita de gătit este dotată cu senzori electronici, pe care îi porniți apăsându-i cu degetul minim 1 secundă.
• De fiecare dată când porniți senzorii acest lucru este indicat de un semnal sonor.

Nu așezați nici un obiect pe suprafața senzorilor (acest lucru poate fi considerat drept o defectiune), aceste suprafețe trebuie menținute curate în permanență.

Pornirea plitei de gătit

Sensor pornire/oprire (1) trebuie să fie ținut cu degetul cel puțin o 1. Plita de încălzire est activă, când pe toate indicatoarele indicatoare (3) se încălzește cifra „0”.

Dacă în timp de 20 secunde nu setați nici un senzor, atunci plita se va opri.

Pornirea funcției a zonei de gătit

După pornirea plitei senzorului (1), după următoarele 20 de secunde trebuie să porniți câmpul de încălzire selectat (5).

1. Când vă touch senzor pentru câmpul selectat (5), pe câmpul corespunzător indicelui de gradul de putere aprins mai clar evidentiate cifra "0".
2. Dacă apăsați senzorul „+” (2) sau senzorul „-” (4) setați nivelul de încălzire dorit.

Dacă în timp de 20 secunde după ce ați pornit plita nu apăsați nici un senzor, atunci ochiul se oprește.

Ochiul este activ atunci când pe toate displayurile se luminează cifră sau o literă, ceea ce înseamnă că acesta este pregătit pentru setarea puterii de încălzire.

Setarea nivelului de putere de încălzire a câmpului cu inductie

Atunci când informațiile de pe indicatorul ochiului sunt luminate clar (3) “0” puteți începe să setați nivelul de putere de încălzire dorit cu senzorul „+” (2) și „-” (4).

Oprirea zonelor de gătit

• Zona de gătit trebuie să fie activă. Indicatorul nivelului de putere de încălzire va lumina mai puternic.
• Oprirea are loc după ce apăsați senzorul pornire/oprire plită, sau cu senzorul "-" (4) scădeți nivelul de putere la „0".

Oprirea întregii zone de încălzire

• Plita funcționează atunci când este pornit cel puțin o zona de gătit.
• Dacă apăsați senzorul de pornire/oprire (1) opriți întreaga zonă de încălzire.

Atunci când ochiul este fierbinte, pe indicatorul ochiului (3) se aprinde litera "H"- simbolul de încălzire reziduală.

Funcția de blocare

Funcția de blocadă poate fi setată pentru a nu permite copiilor să pornească din greșeală plita, iar aceasta poate fi pornită din nou după ce a fost deblocată.

Blocarea plitei de încălzire

Pornirea blocadei este posibilă doar atunci când panoul cu senzori al plitei este pornit și nici un ochi și nici ceasul nu sunt active (pe displayuri este afișată cifra „0” cu un punct intermitent). După ce porniți panoul cu senzori (1) trebuie să apăsați simultan senzorul (5) al ochiului față dreapta cu senzorul (4), după care trebuie să apăsați din nou senzorul (5) pentru ochiul față dreapta. Acuma pe toate afisajele va apărea „L” ceea ce înseamnă porinea blochadei. Atunci când ochiurile sunt fierbinți vor apărea intermitent litera „L” și litera „H”.

Blocarea plitei trebuie efectuată în timp de 10s și nu puteți apăsa alți senzori decât cei descriși. În caz contrar plita va fi blocată.

Plita va rămâne blocată până ce va fi deblocată, chiar dacă panoul plitei este pornit și oprit. Decuplarea plitei de la rețeaua de alimentare nu oprește blocada plitei.

Deblocarea permanentă a plitei

După ce porniți panoul plitei cu senzorul (1) pe toate displayurile va apare litera „L”. Apoi trebuie să apăsați simultan senzorul (5) al zonei de gătit față dreapta și senzorul (4), după care apăsați din nou senzorul (4). Panoul cu senzori al plitei va fi oprit (displayurile sunt dezactivate).

Deblocarea plitei trebuie efectuată în decurs de 10s și nu puteți apăsa alți senzori față de cei descriși. În caz contrar plita nu va fi deblocată permanent.

Dacă panoul cu senzori al plitei a fost deblocat corespunzător atunci după ce apăsați senzorul (1) pe toate displayurile va apărea cifra „0” cu punct intermitent. Atunci când câmpurile sunt fierbinți va fi afişată cifra „0” intermitent cu litera „H”.

Funcția Booster „P"

Funcția Booster reprezintă creșterea puterii ochiului ∅ 210 – de la 1850W la 2100W, ochiului ∅ 160 – de la 1400W la 1850W

Pentru a porni funcția Booster trebuie să selectați zona de gătire, să setați nivelul de gătire la „9” și să apăsați din nou senzorul (2) care va fi semnalizat cu litera "P" pe displayul câmpului. Oprirea funcției Booster are loc după ce apăsați din nou senzorul (4) la câmpul de inducție activ, sau când ridicatați vasul de pe câmpul cu inducție.

În ceea ce privește zona ∅ 210 și ∅ 160 timpul de funcționare a funcției Booster este limitat de panoul cu senzori până la 5 minute. După oprirea automată a funcției Booster, zona de gătit este încălzită în continuare cu putere nominală. Funcția Booster poate fi pornită din nou, cu condiția ca senzorii de temperatură din sistemele electronice și bobină să permită o asemenea posibilitate. Dacă vasul de gătit este îndepărtat de pe zona de gătit atunci când funcția Booster este pornită, funcția este activă în continuare și timpul setat se scurge în continuare.

În cazul în care este depășită temperatura (sistemului electronic sau bobinei) zonei de gătit atunci când funcția Booster este pornită, Funcția Booster va fi oprită automat. Zona de gătit revine la puterea nominală.

Indicator încălzire reziduală

Atunci când opriți un ochi fierbinte va apărea „H” drept semnal „ochi este fierbinte!”.

În acest timp nu se permite atingerea zonei de gătit de-oarece ne putem arde și nici nu se permite punerea pe zona de gătit a obiectelor care sunt sensibile l a căldură !

Atunci când acest indicator se stinge îl puteți atinge dar trebuie să știți că nu s-a răcit până la temperatura mediului.

Atunci când nu este tensiune pe rețeaua de alimentare, indicatorul de încălzire reziduală nu se aprinde.

Limitarea duratei de funcționare

Pentru a spori fiabilitatea funcționării plitei cu inductie aceasta este dotată cu un limitator de durată de funcționare câte unul pentru fiecare zonă de gătit. Durata maximală de funcționare este setată în funcție de puterea de încălzire care a fost setată ultima oară. Dacă nu schimbați nivelul de putere de încălzire vreme îndelungată (vezi Tabel), atunci ochi corespunzător se va opri automat și se va porni indicatorul de încălzire reziduală. Puteți porni în orice moment și puteți folosi orice zonă de gătit în conformitate cu instrucțiunile de utilizare.

Gradul puterii de încălzire	Durata maximă de funcționare în ore
U	2
1 8,6
2 6,7
3 5,3
4 4,3
5 3,5
6 2,8
7 2,3
8	2
9 1,5

Pentru a reduce consumul de energie electrică nivelul de putere de încălzire "9" după 30 minute va fi redus în mod automat la nivelul de putere "8", însă durata de funcționare nu se schimbă.

Funcția ceas

Ceasul de programare uşurează procesul de gătire datorită posibilității de programare a duratei de funcționare a câmpurilor de încălzire. Îl puteți folosi drept ceas de bucătărie.

Pornire ceas

Ceasul de programare uşurează procesul de gătire datorită posibilității de programare a duratei de funcționare a câmpurilor de încălzire. Îl puteți folosi drept ceas de bucătărie.

• Cu senzorul (5) selectați ochi corespunzător. Cifra „0” se aprinde strident.
• Cu ajutorul senzoriilor „+” (2) sau „-” (4) trebuie să programați nivelul dorit în intervalul 1 - 9.
• Urmând ca în timp de 10 secunde trebuie să activați ceasul în același timp prin apăsarea senzorului „+” (2) i „-” (4).
• Cu ajutorul senzorului „+” (2) sau „-” (4) programăm timpul setat de gătire (01 până la 99 minute). Pe ochiul controlat cu ceas va apărea virgula pentru zecimale.

Toate zonele de gătit pot să funcționeze concomitent în cadrul sistemului de programare temporară cu ajutorul ceasului.

Schimbarea duratei de gătit programate

În orice moment când gătiți puteți schimba durata programată de gătire

• Senzorul (5) selectăm câmpurile corespunzătoare de încălzire. Cifra de putere va fi afișată mai strident.
• Pe indicatorul superior vor apărea cifrele duratei deja programate.
• Cu ajutorul senzorului „+” (2) sau senzorului „-” (4) setăm timpul nou al ceasului.

Controlul parcurgerii duratei de gătire

Timpul rămas până la sfârșitul de gătit, puteți oricând verifica atingând senzor caseta de selectare de încălzire (5), și apoi în timp ce apăsați senzorul de “+” (2) i „-” (4)

Oprire ceas

După ce s-a terminat timpul de gătire programat, se pornește un semnal sonor pe care o puteți opri atingând orice senzor sau alarma se oprește automat după 2 minute.

În cazul în care trebuie să opriți mai repede timpul:

• Cu senzorul (5) activăm câmpul de încălzire. Cifra de putere va fi afișată mai strident.
• Urmând ca cu senzorul „+” (2) și senzorul „-” (4) trebuie să activați ceasul.
• Cu senzorul „-” (4) puteți să micșorați timpul de gătire „00”. Funția ceas se oprește, iar zona de gătit funcționează în continuare până în momentul în care aceasta nu este oprită manual.

Ceasul folosit ca timer.

Ceasul pentru programarea duratei de gătire poate fi folosit drept alarmă adițională dacă nu influențează temporar acțiunea câmpurilor de încălzire.

Pornire timer

Dacă plita de bucătărie este oprită:

• Apăsarea senzorului pornește/oprește plita de încălzire (1), porniți plita.
• Urmând ca prin o apăsare a senzrului „+” (2) i „-” (4) trebuie să activați temporizatorul.
• CUajutorul senzorului „+” (2) sau „-” (4) trebuie să setați timpul temporizatorului.

Oprire timer

După ce se scurge timpul programat, se pornește o alarmă sonoră continuă care poate fi oprită apăsând oricare dintre senzori sau se oprește automat după 2 minute.

Dacă este necesar să opriți mai repede alarma:

• Prin o apăsare a senzorului „+” (2) i „-” (4) trebuie să activați senzorul.
• Urmând ca cu ajutorul senzorului „-” (4) să miçsorați timpul temporizatorului la poziția „00”.
• Functia de ceas de bucătărie se oprește.
• În cazul în care ceasul a fost programat ca și ceas de bucătărie, atunci nu funcționează ca și ceas de programare a duratei de gătire.

Grija utilizatorului pentru menținerea plitei curate precum și întreținerea corespunzătoare a acesteia are un impact important pentru prelungirea duratei de funcționare fără avarie.

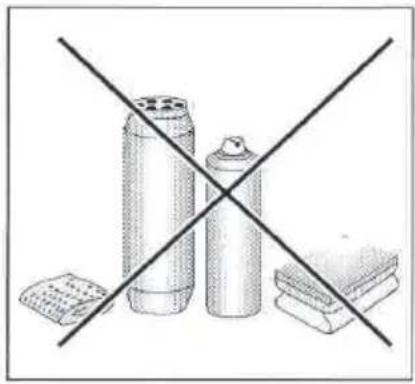

Când curățați suprafața vitroceramică trebuie să respectați aceleași reguli ca și în cazul suprafețelor din sticlă. Nu folosiți substanțe abrazive sau substanțe de curățat abrazive nici nisip sau bureți cu suprafață abrazivă. Nu folosiți aparate de curățare pe bază de abur.

Curățați după fiecare utilizare

• Mizeria ușoară, nearsă poate fi înde-părtată cu o pânză umedă fără substa-nțe de curățare. Dacă utilizați detergent de vase există posibilitatea să apară urme de culoare albastră. Aceste pete nu dispar mereu după prima spălare, chiar dacă folositți o substanță de curățat specială.
• Mizeria prinsă puternic trebuie înde-părtată cu un răzuior ascuțit. Apoi trebuie să ștergeți suprafața de încălzit cu o pânză umedă.

Răzuiitor pentru curățare plită

• Petele deschise de culoarea perlei (re-sturi de Aluminiu) pot fi îndepărtate de pe zona de încălzire răcită cu o substanță specială de curățare. Resturile de calciu (de ex după scurgerea apei) pot fi șterse cu oțet sau cu o substanță specială de curățare.
• La îndepărtarea zahărului, petelor de mâncare cu conținut de zahăr, materiale-lor plastice și a foliei de aluminiu nu opriți câmpul respectiv de încălzire! Trebuie să răzuiti imediat resturile (atunci când pata este fierbinte) cu un răzuiitor ascuțit de pe ochi. După ce îndepărtați mizeria puteți opri plita iar atunci când este rece o puteți curăța cu o substanță specială de curățare.

Substanțele speciale de curățat pot fi cumpărate în magazine universale, magazine speciale de electrocasnice, farmacii, în comerțul alimentar și în saloanele de bucătărie. Răzuitoarele ascuțite pot fi cumpărate în magazinele pentru maiștrii și în magazinele cu echipament de construcții, precum și în magazinele cu accesorii pentru vopsit.

Nu vărsați substanțe de curățare pe plita fierbinte. Cel mai bine este să lăsați ca substanța de curățare să se usuce și apoi să le ștergeți cu o pânză umedă. Resturile eventuale de substanță de curățare trebuie șterse cu o pânză umedă înainte de a încălzi din nou plita. În caz contrar acestea pot acționa coroziv.

În cazul în care ați procedat necorespun- zător cu suprafața vitroceramică a plitei refuzăm onorarea garanției!

Atentie!

În cazul în care din orice motiv plita nu poate fi folosită la modul pornit, trebuie să opriți imediat comutatorul principal sau să învârtiți siguranța corespunzătoare și să vă adresați la service.

Atentie!

În cazul în care apar fisuri sau crăpături ale suprafeței vitrocerami-ce a plitei trebuie să o opriți imediat și să o decuplați de la rețea. Pentru a face acest lucru trebuie să opriți siguranța sau să scoateți ștecherul din priză. Apoi trebuie să vă adresați la service.

Controalele temporale

În afară de activitățile de întreținere în curățenie a plitei trebuie să:

• Efectuați controlul temporar al funcționării elementelor de control și a segmentelor de lucru ale plitei. După expirarea garanției, cel puțin o dată la doi ani trebuie să comandați la punctul de manipulare service efectuarea unui control tehnic al plitei,
• Să îndepărtați defectele de exploatare descoperite, Să efectuați întreținerea ansamblurilor de lucru ale plitei.

Atentie!

Toate reparațiile și acțiunile de regla-re trebuie să fie efectuate de către punctul de service sau de către un instalator care posedă competențele necesare.

În cazul oricărei avariți trebuie să:

• Opriti ansamblurile în funcțiune ale plitei
• Să întrerupeți alimentarea cu curent electric
• Să anunțați faptul că aveți nevoie de reparație

- Unele defecte minore pot fi îndepărtate de către utilizator urmând indicațiile din tabelul de mai jos; înainte de a anunța departamentul de servicii cu clientii trebuie să verificați fiecare punct din tabel.

PROBLEMĂ CAUZĂ PROCEDURĂ
1.Aparatul nu funcționează - întrerupere în alimentarea cu curent		-verificați siguranțele din insta-lația din casă, înlocuiti sigura-nța arsă
2.Aparatul nu reacționează la valorile introduse	- panoul de control nu a fost pornit	- porniți-l
	- ați apăsat prea puțin timp butoanele (mai puțin de o secundă)	- apăsați butoanele puțin mai îndelung
	- ați apăsat simultan prea multe butoane	- apăsați mereu doar un singur buton (cu exceptția cazului în care opriți ochiul)
3.Aparatul nu reacționează și emite un semnal acustic scurt	- protecția pentru copii este pornită (blocada)	- opriți protecția pentru copii (blocada)
4.Aparatul nu reacționează și emite un semnal acustic îndelung	- manipulare necorespun-zătoare (ați apăsat senzorii greșiți sau prea scurt timp)	- porniți din nou plita
	- senzorul(ii) acoperit(ți) sau murdar(i)	- descoperiți sau curățați senzorii
5.Aparatul s-a oprit - după pornire nu ați intro-dus nici valoare timp de peste 10 s		- porniți din nou panoul de control și introduceți imediat valorile
		- descoperiți sau curățați senzorii
6.Un ochi s-a oprit, pe display apare litera „H”	- Limitarea duratei de fun-cționare	- pomiti din nou ochiul
	- senzorul(ii) acoperit(ți) sau murdar(i)	- descoperiți sau curățați senzorii
	- supraîncălzirea elementelor electronice
7. Indicatorul de căldură reziduală nu se luminează deși ochiurile sunt încă fierbinti.	- pauza în alimentarea cu curent, aparatul a fost decuplat de la rețea.	- indicatorul de căldură reziduală va funcționa din nou la pornirea următoare și la oprirea panoului de control.
8.Crăpătură în suprafața vitroceramică.	Pericol! Decuplați imediat plita de la rețea (siguranță). Anunțați acest lucru la cel mai apropiat service.
9.Când defectul nu a fost încă îndepărtat.	Decuplați plita de la rețea (siguranță!). Anunțați cel mai apropiat service.Important!Dumneavoastră sunteți responsabili pentru starea corespunzătoare a aparatului și utilizarea corespunzătoare a acestuia în locuință. Dacă ați chemat din greșeală echipa de servisare atunci chiar dacă vizita este în perioada de garanție va trebui să plătiți pentru aceasta.Pentru daunele apărute datorită nerespectării acestor instrucțiuni nu putem răspunde.
10. Plita cu inducție emite zgomote răgușite.	Este un fenomen normal. Funcționează sistemul electronic de răcire.
11. Plita cu inducție emite sunete care seamănă cu fluieratul.	Este un fenomen normal. Conform frecvenței de funcționare a bobinelor atunci când lucrează la diferite nivele de încălzire, la puterea maximă plita emite un fluierat ușor.
12. Simbolul E2 Supraîncălzire	ea bobinelor de inducție	- răcire insuficientă,- verificați dacă plita a fost incorporată conform instrucțiunilor de utilizare.- verificați vasul conform atențiunii de la pagina 66.

Tensiune nominală 230/400V 2N\~50 Hz

Putere nominală plăci: 7,4 kW

Model: BHI6*

- ochi cu inductie:

- ochi cu inductie Booster: ∅ 210 mm 1400/1850 W

- ochi cu inductie Booster: ∅ 160 mm 1850/2100 W

Dimensiuni 576 x 518 x 59

Greutate ca.10,5 kg;

Respectă cerințele standardelor EN 60335-1; EN 60335-2-6 în vigoare în Uniunea Europeană.
