Marcă	Hoover
Model	HTS6CBH3X
Tip	Hotă aspirantă murală
Utilizare	Interior, bucătărie domestică
Control	Butoane mecanice (conform configurației)
Viteze	3 (min, med, max) + funcție booster
Iluminare	LED, 1,5 W max
Filtru de grăsime	Aluminiu, lavabil lunar
Filtru cu cărbune activ	Înlocuire anuală (în modul reciclare)
Diametrul conductei de evacuare	150 mm
Înălțimea de instalare recomandată	65-75 cm deasupra plitei de gătit
Alimentare electrică	220-240 V, siguranță 3 A
Clasă electrică	Clasa I (împământare obligatorie)
Funcție cronometru	Da (pe anumite modele)
Alarmă de curățare	Da (după 14 ore de funcționare)
Tip evacuare	Externă sau reciclare
Material	Sticlă și metal
Putere motor	Nespecificată (performanță ridicată)
Nivel sonor	Moderat (nespecificat)
Accesorii furnizate	Suporturi, șuruburi, dibluri, clapetă anti-retur, deflector de aer

Întrebări frecvente - HTS6CBH3X HOOVER

Cum se instalează hota în modul evacuare externă?

Fixați suportul mural, apoi hota. Conectați conducta de evacuare (diametru 150 mm) la clapeta anti-retur. Asigurați-vă că aerul este evacuat în exterior și nu într-un conduct utilizat pentru alte aparate.

Care este distanța recomandată între hotă și plita de gătit?

Distanța trebuie să fie între 65 și 75 cm pentru un rezultat mai bun.

Cum se curăță filtrul de grăsime?

Scoateți filtrul de grăsime și curățați-l lunar cu un detergent menajer. Îl puteți spăla și în mașina de spălat vase (verificați manualul). Un filtru înfundat poate provoca risc de incendiu.

Când trebuie înlocuit filtrul cu cărbune activ?

Filtrul cu cărbune activ trebuie înlocuit cel puțin o dată pe an, în funcție de frecvența de utilizare a hotei. Acest lucru se aplică doar în modul reciclare.

Cum se înlocuiește becul LED?

Deșurubați placa de sticlă, deconectați conectorul, scoateți becul și suportul. Înlocuiți cu un kit complet (bec LED 1,5 W max + suport + cablu). Reasamblați în ordine inversă.

Ce faceți dacă hota vibrează puternic?

Verificați dacă turbina nu este blocată și motorul este fixat corect. Dacă unitatea nu este bine fixată pe suport, desprindeți-o și ajustați instalarea. Dacă problema persistă, contactați un profesionist.

Cum se utilizează funcția cronometru?

Apăsați butonul cronometru pentru a seta o numărătoare inversă (max 60 de minute). Fiecare apăsare adaugă 1 minut. După expirare, sună un semnal sonor. Funcția este disponibilă pe anumite configurații.

Cum se activează booster-ul?

Apăsați butonul dedicat (de obicei touch 4) pentru a activa viteza maximă timp de 5 minute. După acest interval, hota revine automat la viteza anterioară.

Ce faceți dacă hota nu pornește?

Verificați dacă cablul de alimentare este conectat și priza este alimentată. Dacă iluminarea nu funcționează, becul poate fi ars (înlocuiți-l). Dacă motorul nu pornește, turbina poate fi blocată sau motorul defect (apelați la un profesionist).

Cum se conectează electric hota?

Hota este de clasa I și trebuie împământată. Conectați-o la o priză cu împământare. Siguranța trebuie să fie de 3 A. Dacă faceți o conexiune directă, respectați codul de culori: maro (fază), albastru (neutru), verde/galben (pământ).

MANUAL DE UTILIZARE HTS6CBH3X HOOVER

Vă mulțumim pentru că ați ales această hotă!

Acest manual este conceput pentru a vă oferi toate instrucțiunile necesare referitoare la instalarea, utilizarea și întreținerea aparatului. Pentru a opera unitatea corect și în siguranță, vă rugăm să citiți acest manual cu instrucțiuni cu atenție înainte de instalare și utilizare. Hota de aragaz a fost realizată folosind materiale de înaltă calitate și un design aerodinamic. Echipată cu un motor electric de mare putere și un ventilator centrifugal, aceasta oferă putere mare de aspirare, funcționare cu zgomot redus, filtru pentru grăsime și instalare și asamblare ușoară.

MĂSURI DE SIGURANȚĂ

Nu lăsați copiii să umble la hotă.

Hota este doar pentru uz casnic, nu poate fi folosită pentru rotiserii sau alte scopuri comerciale.

Pentru a asigura funcționarea în bune condiții, trebuie să curățați în mod regulat hota și filtrele ei.

Curățați hota corespunzător instrucțiunilor din manualul de utilizare și aveți grijă să nu ia foc.

Este interzisă gătirea direct pe plita de aragaz.

Vă rugăm să asigurați o bună ventilație în bucătărie.

Înainte de conectarea la sursa de alimentare verificați dacă cordonul de alimentare este deteriorat. Înlocuirea unui cordon de alimentare deteriorat trebuie făcută de către personal calificat de service.

Trebuie să asigurați o ventilare adecvată a bucătăriei atunci când hota este folosită în același timp cu alte aparate consumatoare de gaz sau alți combustibili;

Aerul nu trebuie evacuat în același coș folosit pentru evacuarea fumului de la aparatele consumatoare de gaz sau alți combustibili. Trebuie respectate reglementările cu privire la evacuarea aerului. Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau cu experiență și cunoștințe insuficiente, cu excepția

cazului în care acestea sunt supravegheate sau primesc instrucțiuni cu privire la utilizarea aparatului de la o persoană responsabilă pentru siguranța lor.

Copiii trebuie supravegheați pentru a vă asigura că nu se joacă cu acest produs electrocasnic.

Nu folosiți flacără deschisă sub hotă.

Hota nu este destinată instalării deasupra unei plite de aragaz cu mai mult de 4 ochiuri.

- Acestea trebuie să asigure o ventilație adecvată a încăperii atunci când hota este utilizată în același timp cu aparatele care ard gaz sau alți combustibili (nu se aplică aparatelor care descarcă aerul înapoi în cameră);

• detaliile privind metoda și frecvența de curățare.
• există risc de incendiu dacă curățarea nu se efectuează în conformitate cu instrucțiunile;
• nu aruncați flacără sub hotă;
• ATENȚIE: Piesele accesibile pot deveni fierbinți atunci când sunt utilizate cu aparate de gătit.

Pericole cauzate de electricitate

Conectați hota doar la prize cu împământare care funcționează corespunzător. Dacă nu sunteți siguri că priza îndeplinește aceste condiții, consultați un inginer calificat. Dacă nu urmați aceste instrucțiuni se pot produce șocuri electrice, incendii sau chiar răniri mortale.

Lampa utilizată în acest produs nu este potrivită pentru utilizarea în iluminatul unei camere.

Scopul acestei lămpi este de a oferi iluminare pentru utilizarea produsului.

Instalație electrică

Toate instalările trebuie efectuate de o persoană competentă sau calificată electrician. Înainte de a conecta alimentarea, asigurați-vă că tensiunea rețelei corespunde tensiunii de pe placa nominală.

Conexiune directă

Aparatul trebuie conectat direct la rețeaua electrică folosind un dispozitiv de alimentare întrerupător omnipolar cu o deschidere minimă de 3 mm între contacte.

Instalatorul trebuie să se asigure că conexiunea electrică corectă a fost făcută și că respectă schema de cablare.

Cablul nu trebuie îndoit sau comprimat.

Verificați în mod regulat deteriorarea mufei și cablului de alimentare. Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cordon special sau montaj disponibil de la producător sau agentul său de service.

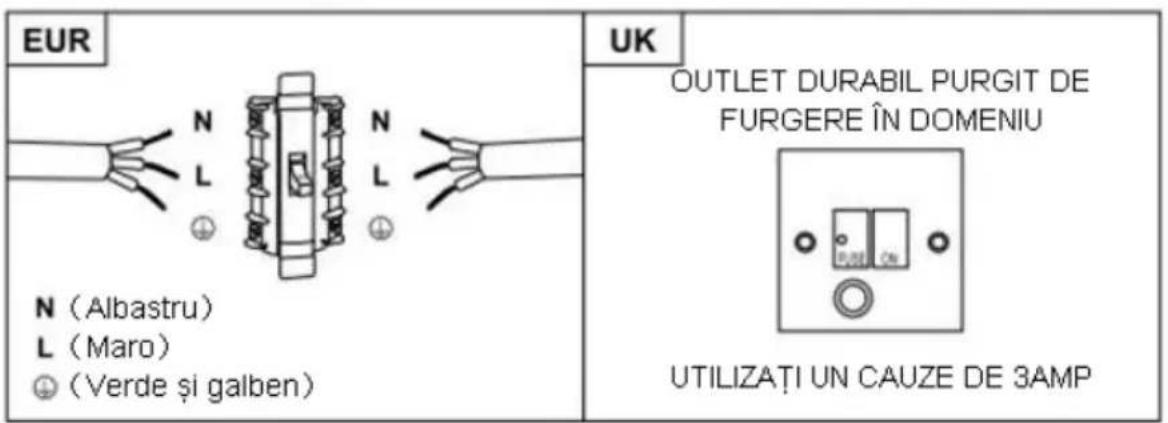

AVERTIZARE: Acesta este un aparat de clasa I și TREBUIE să fie legat la pământ

Acest aparat este livrat cu un cablu de 3 nuclee colorat ca urmează:

Maro = L sau Trăi

Albastru = N sau Neutru

Verde și galben = E sau Pământ

Siguranța trebuie să fie nominală la 3 Amperi.

Lista accesoriilor standard de instalare

Spec.	Imagine	Cant
Carcasa hotei		1
Cosul superior		1
Cosul inferior		1
Suport cos inferior		1
Suport cos superior		1
Placa de prindere		1
Bolturi de φ8		9
Suruburi ST4.0×30		9
Suruburi φ7.2 ST4.0×8		2

*Versiunea în limba engleză este de referință.

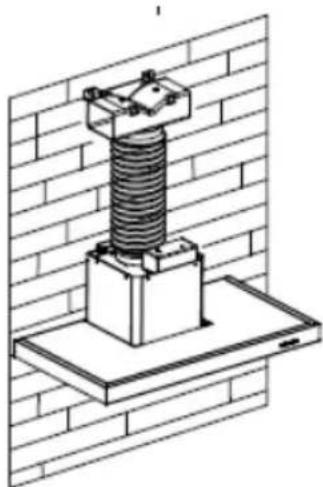

Dacă aveți o ieșire spre exterior, puteți conecta evacuarea hotei la această ieșire, așa cum se poate vedea în imaginea de mai jos, printr-o țeavă de evacuare (din email, aluminiu, tub flexibil sau material neinflamabil cu un diametru interior de 150 mm)

1. Înainte de instalare, opriți aparatul și scoateți-l din priză.

1. Pentru efect optim, hota trebuie poziționată la o distanță de 65~75cm deasupra plitei aragazului.

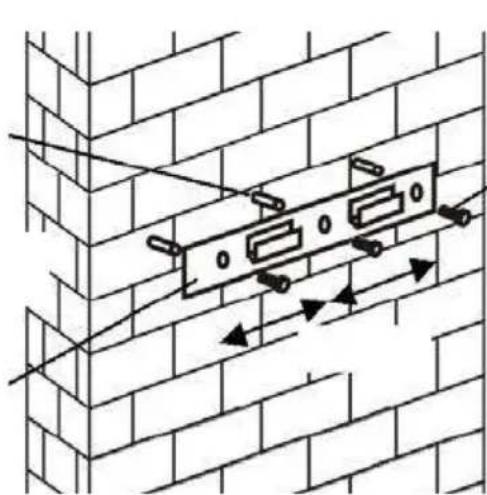

1. Faceți găuri în perete de 3 x 8mm pentru a monta suportul. Prindeți strâns suportul pe perete folosind șuruburile ce v-au fost livrate odată cu produsul.

Prindere în perete

Suport de perete

Pentru panoul înclinat model

- este necesar să faceți găuri suplimentare de 2x8mm și să folosiți șuruburi de fixare și dopuri înainte de instalare.

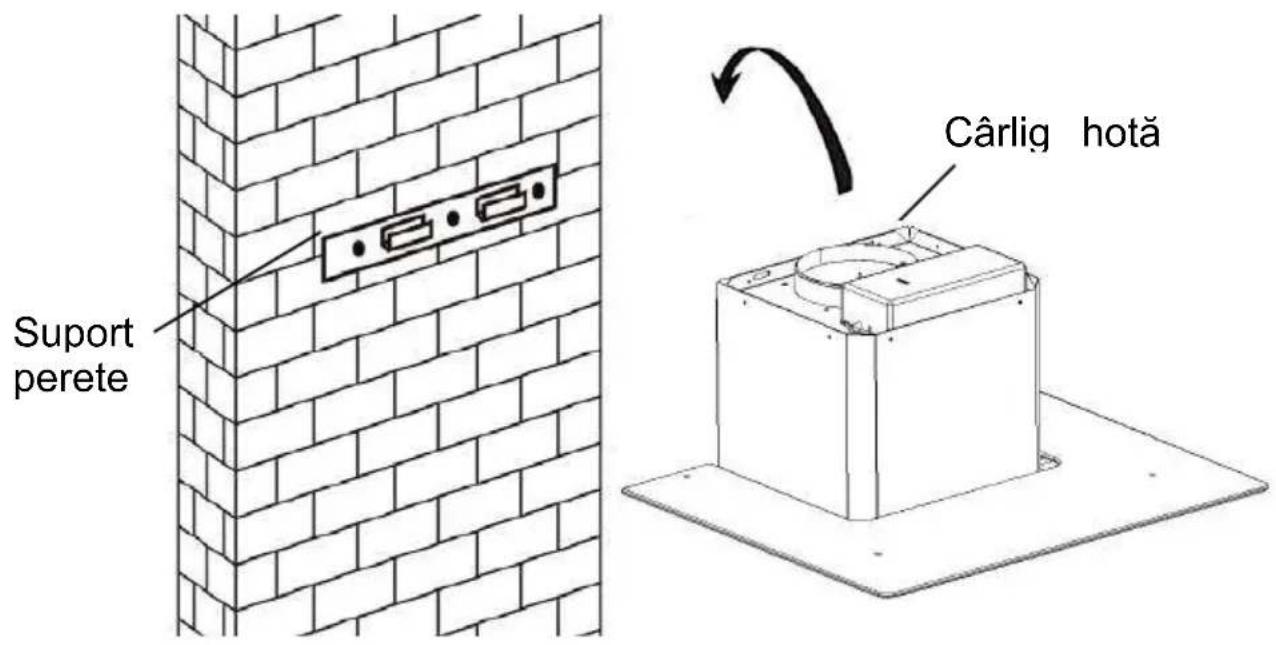

1. Ridicați hota și montați-o în cârligele suportului de perete.

1. Fixați valva cu un singur sens la supapa de evacuare a aerului. Apoi atașați teava de evacuare la valva cu un singur sens, așa cum se prezintă în imaginea de mai jos:

6.

i. Așezați partea din sticlă a hotei în poziția corespunzătoare.

ii. Fixați cu 4 șuruburi. Pentru a evita crăparea sticlei, nu strângeți prea tare șuruburile.

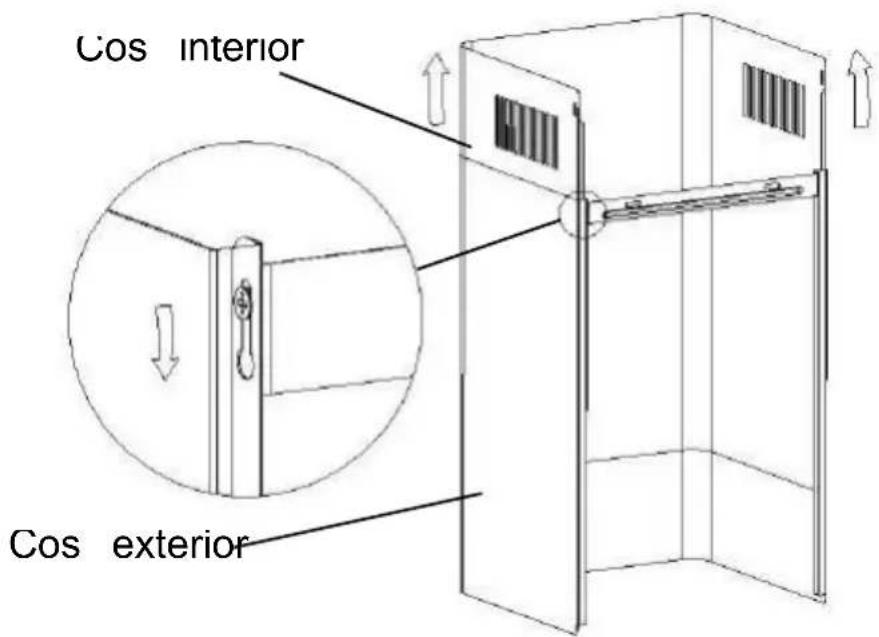

i. Apoi montați coșul interior al hotei în coșul exterior. Trageți în sus coșul interior până când îl ajustați la înălțimea dorită.

ii. Glisați coșul pentru a-i ajusta înălțimea. Când ați obținut înălțimea dorită, așezați găurile de fixare peste șuruburile de fixare, așa cum se arată în imaginea de mai jos.

8.

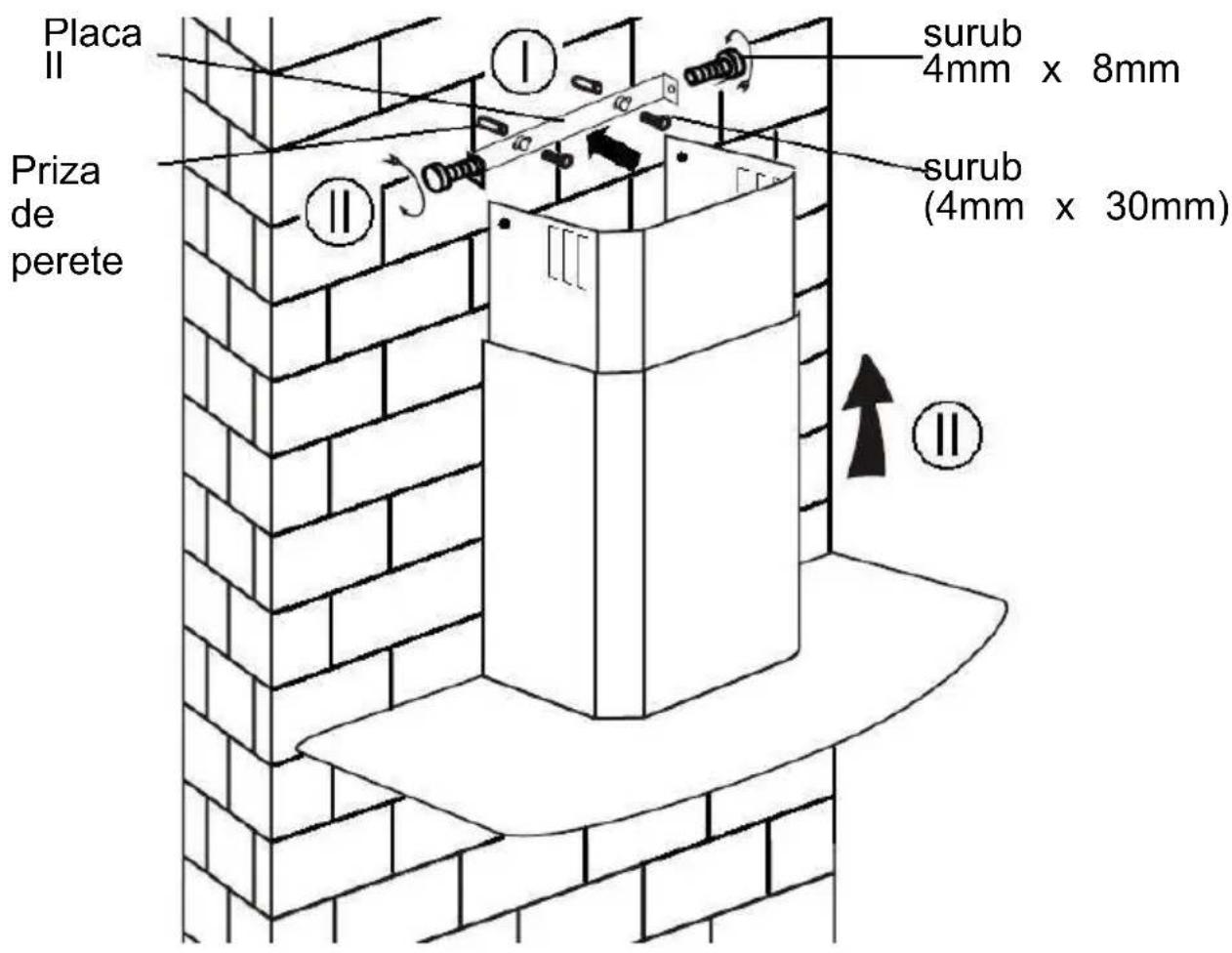

i. Faceți găuri de 2 x 8mm pentru a monta placa II. Fixați și înșurubați placa II în perete folosind 2 dintre șuruburile ce v-au fost livrate.

ii. Montați codul în unitate și fixați-l cu 2 șuruburi.

Deflectorul de aer este menționat ca inclus și nu facultativ.

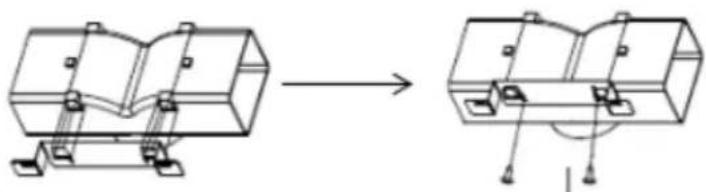

1. Înainte de instalare, curbați ambele capete ale bracketului, așa cum se arată mai jos:

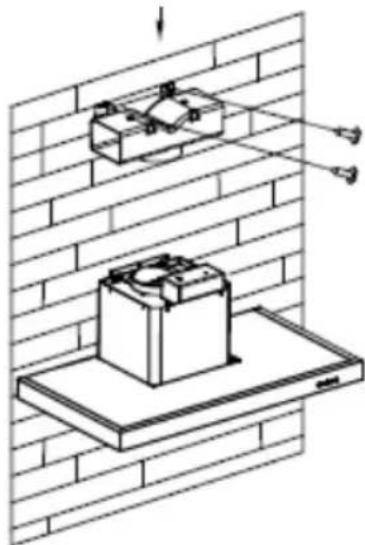

1. Fixați suportul la ieșirea din plastic în formă de T cu șuruburile ST3.5x12mm, 2 buc.

3. Închideți 2 găuri pentru a găzdui mufele de perete, apoi înșurubați și strângeți suportul pe perete cu șuruburile de 2 buc ST4x30mm furnizate.

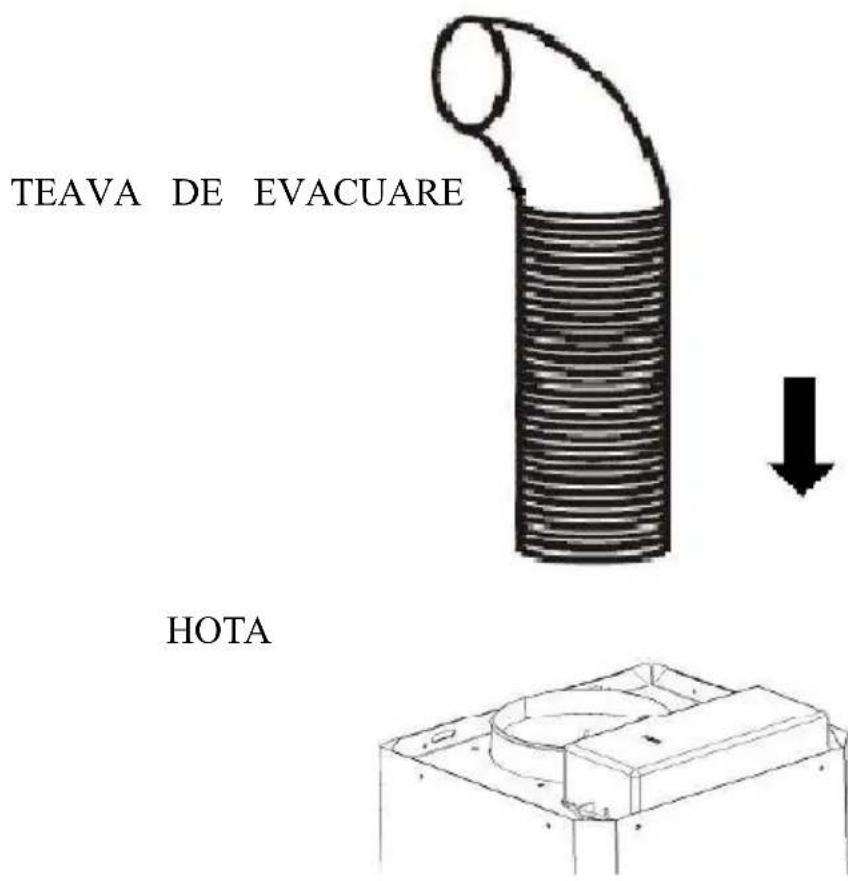

1. Atașați conducta de eșapament la ieșirea de aer a hotei aragazului, așa cum se arată mai jos:

1. Instalați coșul în unitate și reparați-l.

o „Vă rugăm să fiți atenți: priza de plastic în formă de T și v-clapele nu pot fi utilizate în același timp. Le puteți utiliza în două moduri: 1) Adăugați v-clapă la priza existentă; 2) Utilizarea în formă de T de evacuare din plastic, fără adăugare v-flap.“

o „Notă: Produsul este prevăzut cu accesoriu v-clapă. Acest accesoriu nu este obligatoriu pentru instalarea, operarea și utilizarea produsului.“

Lista accesoriilor standard de instalare

Spec.Imagine	Cant
deflectordeaer		1
paranteză		1
Bolturideφ8		2
Suruburi ST4.0×30		2
Suruburi ST3.5×12		2

INSTALARE (DEFLECTOR DE AER PENTRU MODELE PIRAMIDE ȘI SLAN):

Deflectorul de aer este menționat ca inclus și nu facultativ.

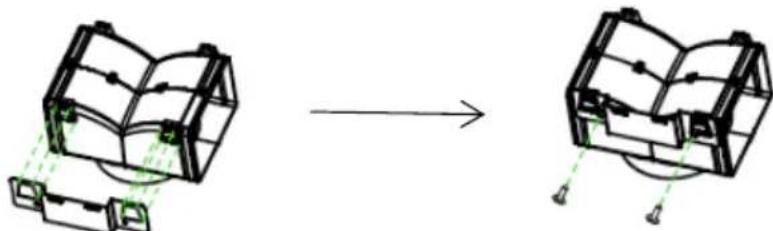

1. Fixați suportul la ieșirea din plastic în formă de T cu șuruburi de 2 buc ST3.5x12mm furnizate, după cum se arată mai jos:

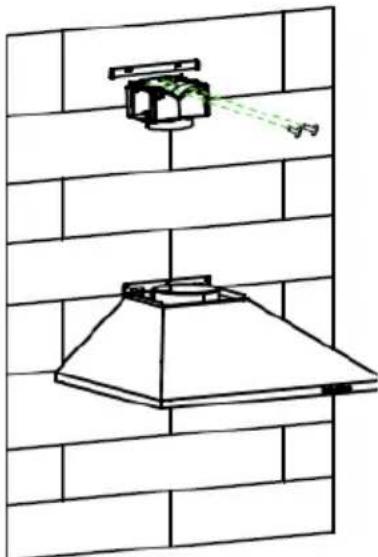

2. Închideți 2 găuri pe perete pentru a găzdui mufele de perete, apoi înșurubați și strângeți suportul pe perete cu șuruburile de 2 buc ST4x30mm furnizate.

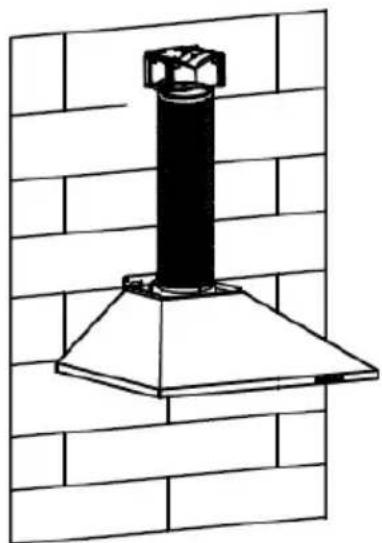

1. Așezați conducta de evacuare pe ieșirea de aer a hotei aragazului, așa cum se arată mai jos:

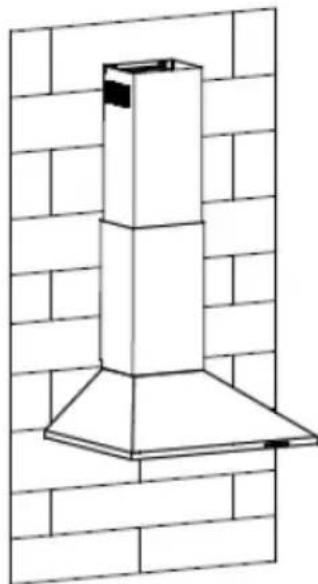

1. Instalați coșul în unitate și reparați-l.

o „Vă rugăm să fiți atenți: priza de plastic în formă de T și v-clapele nu pot fi utilizate în același timp. Le puteți utiliza în două moduri: 1) Adăugați v-clapă la priza existentă; 2) Utilizarea în formă de T de evacuare din plastic, fără adăugare v-flap.“

Notă: Produsul este prevăzut cu accesoriu v-clapă. Acest accesoriu nu este obligatoriu pentru instalarea, operarea și utilizarea produsului.

INSTALARE (VENTILARE ÎN INTERIOR)

Dacă nu aveți o ieșire de evacuare către exterior, atunci nu aveți nevoie de țeavă de evacuare și instalarea hotei se face similar cu cea prezentată în secțiunea INSTALARE (VENTILARE ÎN EXTERIOR).

Puteți folosi filtrul de carbon activ pentru evacuarea mirosurilor nedorite. Pentru a monta filtrul de carbon activ, trebuie mai întâi să scoateți filtrul pentru grăsime. Apăsați mânerul și trageți-l în jos.

Montați filtrul de carbon activ în unitate și rotiți-l în sensul acelor de ceasornic. Repetați operațiunea în partea cealaltă.

Asigurați-vă că filtrul este bine montat și securizat. Altfel poate

să se desfacă și să cauzeze posibile deteriorări sau pericole. Când este montat filtrul de carbon activ, puterea de aspirare și evacuare a aerului este mai mică.

DESCRIEREA COMPONENTELOR

CONFIGURARE 1

1 2 3

OPERARE

Buton 1

Butonul este indicat cu iluminare din spate. Când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză mică. Când apăsați din nou, va opri ventilatorul. Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic și al mâncărurilor care nu fac mult abur.

Buton 2

Butonul este indicat cu iluminare din spate. Când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză medie. Când apăsați din nou, va opri ventilatorul.

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard.

Buton 3

Butonul este indicat cu iluminare din spate. Când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză mare. Când apăsați din nou, va opri ventilatorul.

Când gătiți și se produce mult fum sau abur, apăsați butonul pentru viteză maximă pentru a obține cea mai eficientă ventilație.

NOTĂ: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în același timp, hota va funcționa la viteză maximă.

Buton lumină

CONFIGURARE 2

OPERARE

Butonul Off 0

Este folosit pentru oprirea ventilatorului.

Buton viteză minimă 1

Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic și al mâncărurilor care nu fac mult abur.

Buton viteză medie 2

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard.

Butonul de viteză maximă 3

Când gătiți și se produce mult fum sau abur, apăsați butonul pentru viteză maximă pentru a obține cea mai eficientă ventilație.

NOTĂ: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în același timp, hota va funcționa la viteză maximă.

Buton lumină

CONFIGURARE 3

Este folosit pentru pornirea / oprirea ventilatorului.

Buton Speed+

Pentru creșterea vitezei ventilatorului

Buton de scădere a vitezei

Pentru reducerea turației ventilatorului.

Buton lumină

Afișaj digital

Ventilator Viteza de afișare: "1" pentru viteză mică, "2" pentru viteza medie, "3" pentru mare viteză, "4" pentru funcția Booster.

Timer rapid: Apăsați +- — țineți apăsat timp de 1 secundă, afișajul digital se va aprinde intermitent și în 5 minute va număra în jos, după 5 minute, motorul și lumina se vor opri automat cu sunet & buzzer timp de 1 secundă.

Funcția Booster

Această hotă are o funcție de rapel. Pentru a activa rapelul, apăsați pentru a accelera la 4, intră în cea mai mare viteză, în timp ce hota este în funcțiune și va crește viteza timp de 5 minute, înainte de a încetini din nou.

CONFIGURARE 4

Buton Timer

1. Setarea orei zilei

Când hota este în modul de așteptare (motorul nu funcționează), apăsați butonul cronometru pentru a intra în setarea timpului.

Apăsați tasta „Viteza ventilatorului” pentru a seta ora zilei și apăsați tasta „Lumină” pentru a seta minutul.

1. Setarea cronometrului

Când hota este în modul de funcționare, apăsați butonul cronometru pentru a seta numărătoarea inversă.

Apăsați butonul cronometru un cronometru, apoi numărătoarea inversă va crește cu un minut. Contorizarea maximă este de 60 de minute.

— Buton de reducere a vitezei

Pentru scăderea vitezei ventilatorului..

Buton Speed plus

Pentru creșterea vitezei ventilatorului

Buton LUMINĂ

Pentru iluminare ON / OFF.

Ecran LCD

1. Simbolul motorului se va roti atunci când motorul funcționează.
2. Afișarea timpului.
3. Simbolul cronometrului va apărea atunci când cronometrul este setat și numără.
4. Simbolul luminii.
5. Viteza motorului.
6. Simbolul vitezei turbo va apărea atunci când viteza este setată la cea mai mare.
7. Simbolul de alarmă va apărea timp de 5 secunde când numărătoarea cronometrului este încheiată.
8. Alarma de curățare apare atunci când timpul total de lucru ajunge la 14 ore sau la prima utilizare după conectare.

CONFIGURARE 5

1

2

3

B

MOD DE AȘTEPTARE.

După conectare, toate iluminatul și sistemul sunt în modul standby.

1 Buton Viteză mică

Este folosit pentru ventilație în bucătărie. Este potrivit pentru gătit liniștit și gătit care nu produce prea mult abur.

2 Buton Viteză medie

Viteza fluxului de aer este ideală pentru ventilație în timpul funcționării standard.

3 Buton de mare viteză

Când se produce o densitate mare de fum sau abur, apăsați butonul de mare viteză pentru o ventilație eficientă.

B Funcția Booster

Această hotă are o funcție de rapel. Pentru a activa rapelul, apăsați pentru a accelera la viteza 4, intrând în cea mai mare viteză, în timp ce hota este în funcțiune și va crește viteza timp de 5 minute, înainte de a încetini din nou.

Iluminare

Pentru pornirea/oprirea iluminării.

ÎNTREȚINERE

Înainte de a o curăța, opriți hota și scoateți-o din priză.

I. Curățarea normală

Folosiți o cârpă moale, umezită cu apă caldă și cu puțin săpun sau detergent de uz casnic pentru curățare. Nu folosiți niciodată bureți de metal, produse chimice, materiale abrazive sau perii rigide pentru a curăța unitatea.

II. Curățarea lunară a filtrului pentru grăsime

ESENȚIAL: Curățarea lunară a filtrului poate preveni riscul producerii unui incendiu.

Filtrul colectează grăsime, fum și praf, așadar afectează direct eficiența hotei. Dacă nu este curățat, reziduurile de grăsime (cu potențial inflamabil) se vor îmbiba în filtru. Curățați-l cu detergent de uz casnic pentru curățare.

III. Curățarea anuală a filtrului de carbon activ

Se aplică doar pentru hotele instalate ca unitate de recirculare a aerului (nu și pentru cele cu ventilație în exterior). Acest filtru captează mirosurile neplăcute și trebuie înlocuit măcar o dată pe an, în funcție de frecvența cu care folosiți hota.

IV. Schimbarea unui bec

Scoateți șuruburile de fixare și mai apoi sticla. Găsiți becul care trebuie înlocuit. Becurile se află în spațiul pentru lumini situat în interiorul secțiunii expuse de pe bolta hotei.

Deconectați cablurile electrice și scoateți suportul becurilor cu totul. Important: Nu puteți schimba doar un singur bec, trebuie să înlocuiți suportul cu totul (LED: MAX 1.5W).

Așezați noul suport în același mod în care era poziționat cel original.

Apoi conectați la loc cablurile electrice.

Așezați la loc și sticla hotei, apoi fixați-o bine în șuruburi.

PROBLEME TEHNICE

Defect	Cauză	Solutie
Lumina se aprinde, dar ventilatorul nu functionează	Lamela ventilatorului s-a blocat.	Opriti hota si apelati la personal calificat de service pentru reparatii.
	Motorul este defect
Nici lumina s nici ventilatorul nu functionează	Becul s-a ars.	Înlocuiti becul.
	Cordonul de alimentare iesit din priză.	Conectati la sursa de alimentare
Unitatea vibrează puternic	Lamela ventilatorului este defectă	Opriti hota si apelati la personal calificat de service pentru reparatii.
	Motorul ventilatorului nu este bine fixat.	Opriti hota si apelati la personal calificat de service pentru reparatii.
	Hota nu este bine fixat pe suport.	Scoateti unitatea si verificati dacă suportul este bine pozitionat.
Aspirarea nu se face în mod optim	Distantă prea mare între plita aragazului si hotă	Reajustati distanta la 65-75cm

SERVICE ASISTENȚĂ CLIENȚI

Dacă nu puteți identifica de ce produsul nu funcționează corespunzător, opriți-l și contactați Serviciul de Asistență clienți.

NUMĂRUL DE SERIE. Unde îl găsesc?

Este indicat să le spuneți celor de la Serviciul de Asistență clienți care este codul produsului și seria lui (un cod de 16 caractere care începe cu numărul 3); acest cod poate fi găsit pe certificatul de garanție sau pe eticheta cu date tehnice de pe produs.

Acest lucru va evita drumurile inutile făcute de/la tehnicieni și mai ales, va reduce cheltuielile generate de transportul produsului până la o unitate de service.

Conform prevederilor legislației privind gestionarea deșeurilor, este interzisă eliminarea deșeurilor de echipamente electrice și electronice (DEEE) alături de deșeurile municipale nesortate. Ele trebuie predate la punctele municipale de colectare, societățile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziționează echipamente noi de același tip).

Autoritățile locale trebuie să asigure spațiile necesare pentru colectarea selectivă a deșeurilor precum și funcționalitatea acestora. Contactați societatea de salubrizare sau compartimentul specializat din cadrul primăriei pentru informații detaliate.

Deșeurile de echipamente electrice și electronice pot fi predate și distribuitorilor, la achiziționarea de echipamente noi de același tip (schimb 1 la 1).

Predarea, de către utilizatori, a deșeurilor de echipamente electrice și electronice, la punctele de colectare municipale, societățile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziționează echipamente noi de același tip) facilitează refolosirea, reciclarea sau alte forme de valorificare a acestora.

Deșeurile de echipamente electrice și electronice pot conține substanțe periculoase care pot avea un impact negativ asupra mediului și sănătății în cazul în care DEEE nu sunt colectate selectiv și gestionate conform prevederilor legale.

Simbolul alăturat (o pubelă cu roți barată cu două linii în formă de X) pe un echipament electric sau electronic semnifică faptul că acesta face obiectul unei colectări separate și nu poate fi eliminat împreună cu deșeurile municipale nesortate.

Importator: CANDY HOOVER ROMANIA SRL

Calea Victoriei, 155, bl.D1, sc.7, et.4, sector 1, Bucureşti

Tel/Fax: [phone]

INSTRUCȚIUNI DE CONECTARE ȘI UTILIZARE

CUPRINS

INTRODUCERE 252

MĂSURI DE SIGURANȚĂ 252

LISTA PIESELOR COMPONENTE 255
