MANUAL DE UTILIZARE CBD 485D1E180 CANDY

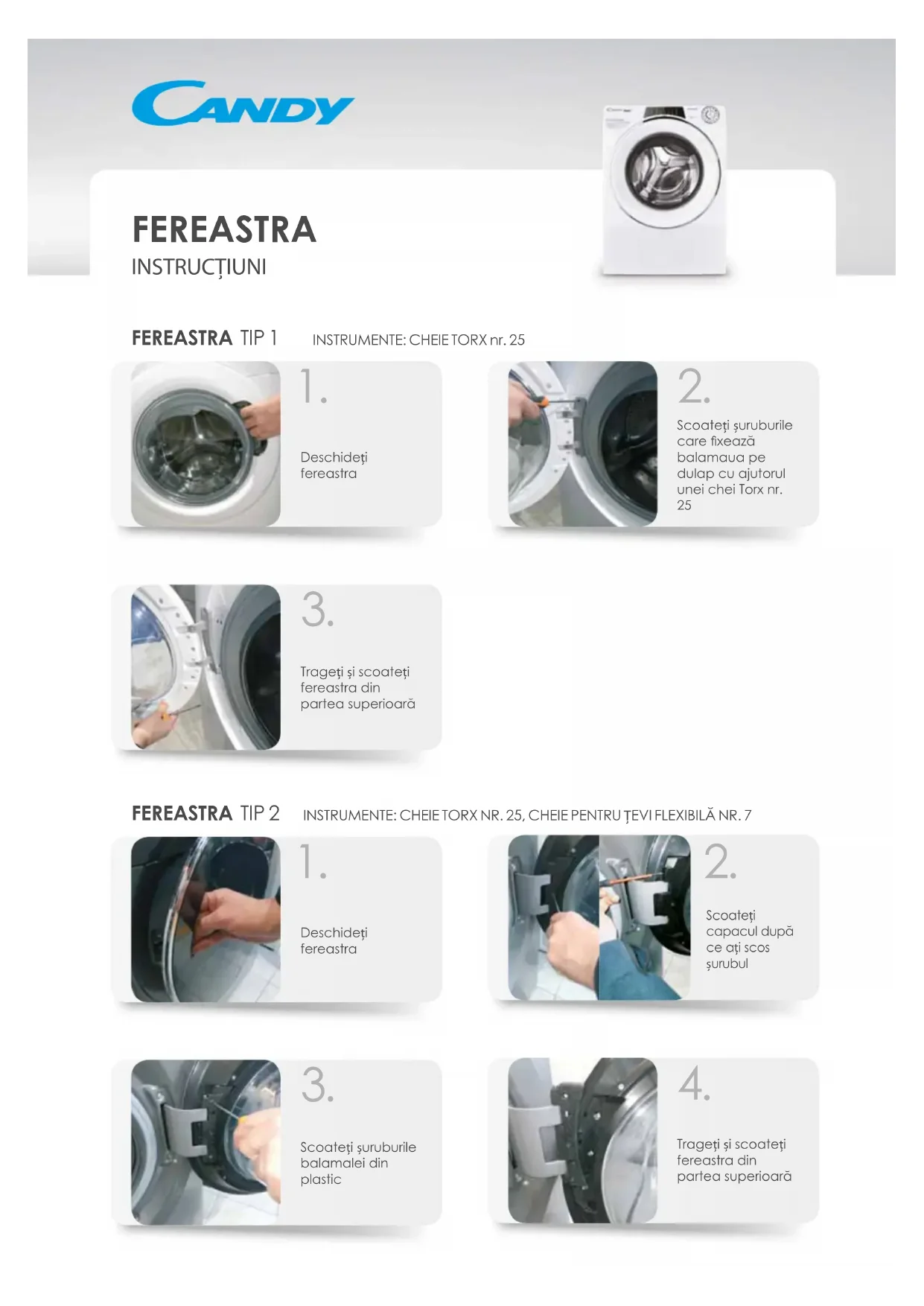

Trageți și scoateți fereastra din partea superioară Deschideți fereastraScoateți capacul după ce ați scos șurubul Scoateți șuruburile balamalei din plastic Trageți și scoateți fereastra din partea superioară

FEREASTRA TIP 1 INSTRUMENTE: CHEIE TORX nr. 25 FEREASTRA TIP 2 INSTRUMENTE: CHEIE TORX NR. 25, CHEIE PENTRU ȚEVI FLEXIBILĂ NR. 7 FEREASTRA INSTRUCȚIUNI1. Deschideți fereastraScoateți capacul după ce ați scos șurubul Scoateți șuruburile balamalei din plastic Trageți și scoateți fereastra din partea superioară

Deschideți fereastraTrageți și scoateți fereastra din partea superioară Scoateți șuruburile care xează balamaua pe dulap cu ajutorul unei chei pentru țevi nr. 25

Scoateți toate șuruburile ferestreiÎnlocuiți balamaua având grijă să nu pierdeți bucșele Separați cadrul de contra-cadru

Scoateți cuiul de siguranță Scoateți brida ușii După ce ați scos cureaua, separați buza de garnitură pentru a permite accesul în interiorul produsului Scoateți șuruburile externe ale balamalei Scoateți șuruburile din interiorul dulapului cu o cheie pentru țevi nr. 7Scoateți balamaua BALAMA TIP 2 INSTRUMENTE: CHEIE TORX NR. 25, CHEIE PENTRU ȚEVI FLEXIBILĂ NR. 7 BALAMA TIP 1 INSTRUMENTE: CHEIE TORX nr. 25 BALAMA INSTRUCȚIUNI1. Deschideți fereastraFolosiți șurubelnița cu cap plat pentru a ridica și a scoate clema externă După ce ați scos clema, separați buza de garnitură pentru a permite accesul în interiorul produsului Scoateți șuruburile care xează încuietoarea ușii cu ajutorul unei chei torx

Deschideți fereastraDupă ce ați scos clema, separați buza de garnitură pentru a permite accesul în interiorul produsului Folosiți șurubelnița cu cap plat pentru a ridica și a scoate clema externă

Cu ajutorul cheii Torx, scoateți șuruburile de xare ale sistemului de închidere a ușii și apăsați încuietoarea.Deconectați cablajul, dacă există un „conector”, aveți grijă să nu inversați rele Scoateți sistemul de închidere a ușii

Demontați partea superioară și accesoriile Demontați dozatorul și masca Scoateți sistemul de închidere a ușii Scoateți protecția la apă Înlocuiți sistemul de închidere a ușii având grijă la conectarea mecanică a deschiderii de urgență și a conexiunilor electrice SISTEMUL DE ÎNCHIDERE A UȘII TIP 2 INSTRUMENTE: ȘURUBELNIȚĂ ÎN CRUCE, CLEȘTE, ȘURUBELNIȚĂ CU CAP PLAT SISTEMUL DE ÎNCHIDERE A UȘII TIP 1 INSTRUMENTE: ȘURUBELNIȚĂ ÎN CRUCE, CLEȘTE, ȘURUBELNIȚĂ CU CAP PLAT

INSTRUCȚIUNIDeschideți fereastraFolosiți șurubelnița cu cap plat pentru a ridica și a scoate clema externă După ce ați scos clema, separați buza de garnitură pentru a permite accesul în interiorul produsului Scoateți garnituraPoziționați garnitura nouă cu atenție la jgheaburile de montare Introduceți o clemă pentru cabluri pe latura țevii Strângeți clema pe țeavă folosind un instrument

Montați garnitura pe dulap.Fixați clema externă și strângeți-o(la nevoie, folosiți cleștele)Scoateți clema de pe țeavă folosind o șurubelniță cu cap plat

INSTRUCȚIUNIDeschideți sertarul pentru detergent Trageți ferm apucându-l cu ambele mâini

Desprindeți masca sertarului pentru detergent având grijă să nu rupeți cârligele
