MANUAL DE UTILIZARE HGL64SCF XC HOOVER

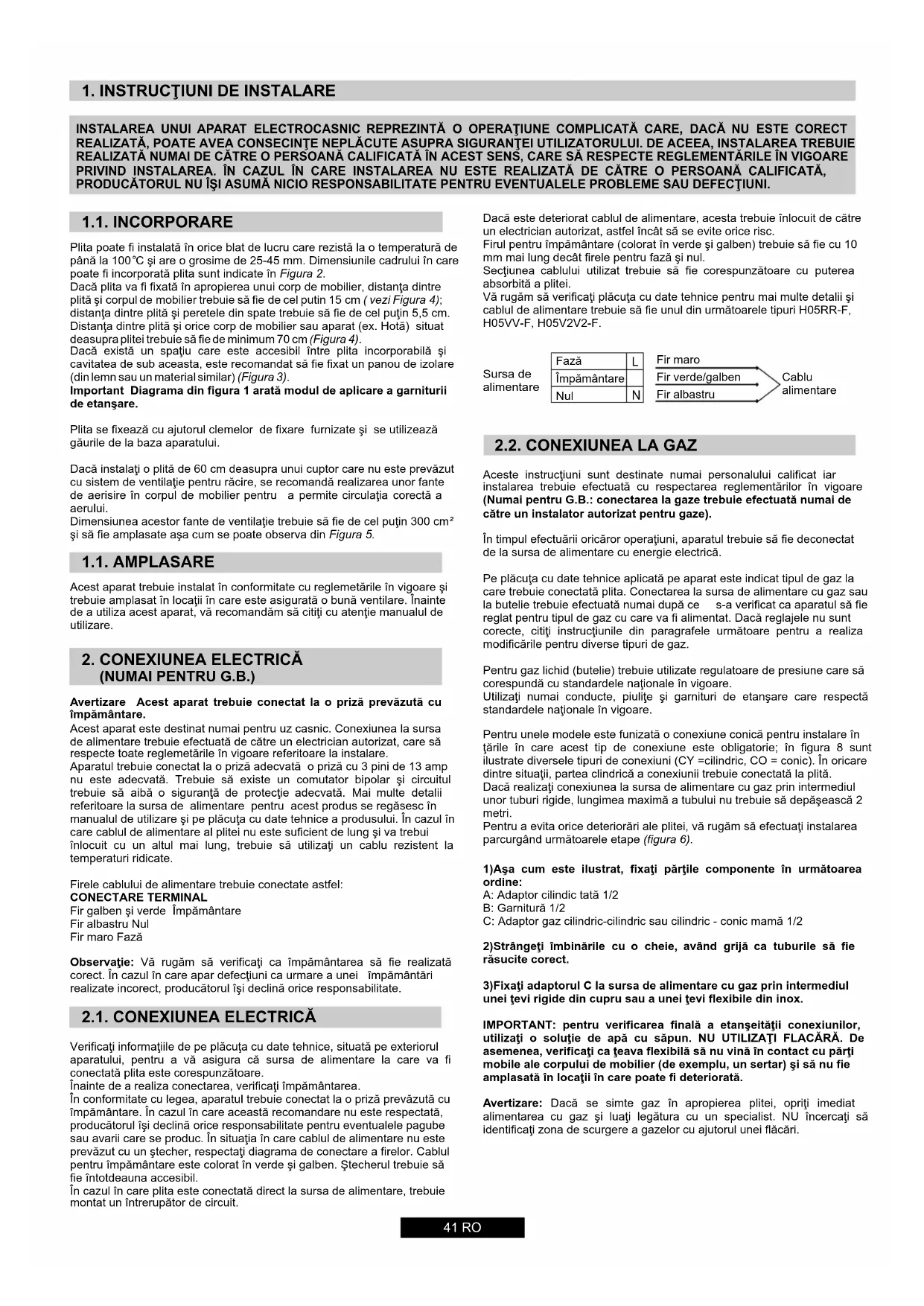

1. Instrucţiuni de Instalare

1.1. Incorporare 1.2. Amplasare

2. Conexiunea electrică (numai pentru G.B.)

2.1. Conexiunea electrică 2.2. Conectarea la gaz (numai pentru G.B.) 2.3. Adaptarea la diverse tipuri de gaz 2.4. Reglarea flăcării minime

3. Utilizarea plitei Instrucţiuni de utilizare

3.1. Utilizarea arzătoarelor

4. Întreţinere şi curăţare

6. Protejarea mediului

Utilizarea Plăcilor Electrice Pentru Aragaz

Plita poate fi instalată în orice blat de lucru care rezistă la o temperatură de până la 100°C şi are o grosime de 25-45 mm. Dimensiunile cadrului în care poate fi incorporată plita sunt indicate în Figura 2. Dacă plita va fi fixată în apropierea unui corp de mobilier, distanţa dintre plită şi corpul de mobilier trebuie să fie de cel putin 15 cm ( vezi Figura 4); distanţa dintre plită şi peretele din spate trebuie să fie de cel puţin 5,5 cm. Distanţa dintre plită şi orice corp de mobilier sau aparat (ex. Hotă) situat deasupra plitei trebuie să fie de minimum 70 cm (Figura 4). Dacă există un spaţiu care este accesibil între plita incorporabilă şi cavitatea de sub aceasta, este recomandat să fie fixat un panou de izolare (din lemn sau un material similar) (Figura 3). Important Diagrama din figura 1 arată modul de aplicare a garniturii de etanşare. Plita se fixează cu ajutorul clemelor de fixare furnizate şi se utilizează găurile de la baza aparatului. Dacă instalaţi o plită de 60 cm deasupra unui cuptor care nu este prevăzut cu sistem de ventilaţie pentru răcire, se recomandă realizarea unor fante de aerisire în corpul de mobilier pentru a permite circulaţia corectă a aerului. Dimensiunea acestor fante de ventilaţie trebuie să fie de cel puţin 300 cm² şi să fie amplasate aşa cum se poate observa din Figura 5.

2. CONEXIUNEA ELECTRICĂ

(NUMAI PENTRU G.B.) Avertizare Acest aparat trebuie conectat la o priză prevăzută cu împământare. Acest aparat este destinat numai pentru uz casnic. Conexiunea la sursa de alimentare trebuie efectuată de către un electrician autorizat, care să respecte toate reglemetările în vigoare referitoare la instalare. Aparatul trebuie conectat la o priză adecvată o priză cu 3 pini de 13 amp nu este adecvată. Trebuie să existe un comutator bipolar şi circuitul trebuie să aibă o siguranţă de protecţie adecvată. Mai multe detalii referitoare la sursa de alimentare pentru acest produs se regăsesc în manualul de utilizare şi pe plăcuţa cu date tehnice a produsului. În cazul în care cablul de alimentare al plitei nu este suficient de lung şi va trebui înlocuit cu un altul mai lung, trebuie să utilizaţi un cablu rezistent la temperaturi ridicate. Firele cablului de alimentare trebuie conectate astfel: CONECTARE TERMINAL Fir galben şi verde Împământare Fir albastru Nul Fir maro Fază Observaţie: Vă rugăm să verificaţi ca împământarea să fie realizată corect. În cazul în care apar defecţiuni ca urmare a unei împământări realizate incorect, producătorul îşi declină orice responsabilitate. INSTALAREA UNUI APARAT ELECTROCASNIC REPREZINTĂ O OPERAŢIUNE COMPLICATĂ CARE, DACĂ NU ESTE CORECT REALIZATĂ, POATE AVEA CONSECINŢE NEPLĂCUTE ASUPRA SIGURANŢEI UTILIZATORULUI. DE ACEEA, INSTALAREA TREBUIE REALIZATĂ NUMAI DE CĂTRE O PERSOANĂ CALIFICATĂ ÎN ACEST SENS, CARE SĂ RESPECTE REGLEMENTĂRILE ÎN VIGOARE PRIVIND INSTALAREA. ÎN CAZUL ÎN CARE INSTALAREA NU ESTE REALIZATĂ DE CĂTRE O PERSOANĂ CALIFICATĂ, PRODUCĂTORUL NU ÎŞI ASUMĂ NICIO RESPONSABILITATE PENTRU EVENTUALELE PROBLEME SAU DEFECŢIUNI. 1.1. INCORPORARE 1.1. AMPLASARE Acest aparat trebuie instalat în conformitate cu reglemetările în vigoare şi trebuie amplasat în locaţii în care este asigurată o bună ventilare. Înainte de a utiliza acest aparat, vă recomandăm să citiţi cu atenţie manualul de utilizare. 2.1. CONEXIUNEA ELECTRICĂ Verificaţi informaţiile de pe plăcuţa cu date tehnice, situată pe exteriorul aparatului, pentru a vă asigura că sursa de alimentare la care va fi conectată plita este corespunzătoare. Înainte de a realiza conectarea, verificaţi împământarea. În conformitate cu legea, aparatul trebuie conectat la o priză prevăzută cu împământare. În cazul în care această recomandare nu este respectată, producătorul îşi declină orice responsabilitate pentru eventualele pagube sau avarii care se produc. În situaţia în care cablul de alimentare nu este prevăzut cu un ştecher, respectaţi diagrama de conectare a firelor. Cablul pentru împământare este colorat în verde şi galben. Ştecherul trebuie să fie întotdeauna accesibil. În cazul în care plita este conectată direct la sursa de alimentare, trebuie montat un întrerupător de circuit.

Aceste instrucţiuni sunt destinate numai personalului calificat iar instalarea trebuie efectuată cu respectarea reglementărilor în vigoare (Numai pentru G.B.: conectarea la gaze trebuie efectuată numai de către un instalator autorizat pentru gaze). În timpul efectuării oricăror operaţiuni, aparatul trebuie să fie deconectat de la sursa de alimentare cu energie electrică. Pe plăcuţa cu date tehnice aplicată pe aparat este indicat tipul de gaz la care trebuie conectată plita. Conectarea la sursa de alimentare cu gaz sau la butelie trebuie efectuată numai după ce s-a verificat ca aparatul să fie reglat pentru tipul de gaz cu care va fi alimentat. Dacă reglajele nu sunt corecte, citiţi instrucţiunile din paragrafele următoare pentru a realiza modificările pentru diverse tipuri de gaz. Pentru gaz lichid (butelie) trebuie utilizate regulatoare de presiune care să corespundă cu standardele naţionale în vigoare. Utilizaţi numai conducte, piuliţe şi garnituri de etanşare care respectă standardele naţionale în vigoare. Pentru unele modele este funizată o conexiune conică pentru instalare în ţările în care acest tip de conexiune este obligatorie; în figura 8 sunt ilustrate diversele tipuri de conexiuni (CY =cilindric, CO = conic). În oricare dintre situaţii, partea clindrică a conexiunii trebuie conectată la plită. Dacă realizaţi conexiunea la sursa de alimentare cu gaz prin intermediul unor tuburi rigide, lungimea maximă a tubului nu trebuie să depăşească 2 metri. Pentru a evita orice deteriorări ale plitei, vă rugăm să efectuaţi instalarea parcurgând următoarele etape (figura 6). 1)Aşa cum este ilustrat, fixaţi părţile componente în următoarea ordine: A: Adaptor cilindic tată 1/2 B: Garnitură 1/2 C: Adaptor gaz cilindric-cilindric sau cilindric - conic mamă 1/2 2)Strângeţi îmbinările cu o cheie, având grijă ca tuburile să fie răsucite corect. 3)Fixaţi adaptorul C la sursa de alimentare cu gaz prin intermediul unei ţevi rigide din cupru sau a unei ţevi flexibile din inox. IMPORTANT: pentru verificarea finală a etanşeităţii conexiunilor, utilizaţi o soluţie de apă cu săpun. NU UTILIZAŢI FLACĂRĂ. De asemenea, verificaţi ca ţeava flexibilă să nu vină în contact cu părţi mobile ale corpului de mobilier (de exemplu, un sertar) şi să nu fie amplasată în locaţii în care poate fi deteriorată. Avertizare: Dacă se simte gaz în apropierea plitei, opriţi imediat alimentarea cu gaz şi luaţi legătura cu un specialist. NU încercaţi să identificaţi zona de scurgere a gazelor cu ajutorul unei flăcări. Dacă este deteriorat cablul de alimentare, acesta trebuie înlocuit de către un electrician autorizat, astfel încât să se evite orice risc. Firul pentru împământare (colorat în verde şi galben) trebuie să fie cu 10 mm mai lung decât firele pentru fază şi nul. Secţiunea cablului utilizat trebuie să fie corespunzătoare cu puterea absorbită a plitei. Vă rugăm să verificaţi plăcuţa cu date tehnice pentru mai multe detalii şi cablul de alimentare trebuie să fie unul din următoarele tipuri H05RR-F, H05VV-F, H05V2V2-F. Fază Împământare Nul Fir maro Fir verde/galben Fir albastru42 RO

• Scoateţi suporturile şi arzătoarele

• Introduceţi o cheie hexagonală (7 mm) prin suportul arzătorului (Figura 7)

• Deşurubaţi injectorul şi înlocuiţi-l cu un injector adecvat pentru tipul de gaz ce va fi utilizat (vezi tabelul pentru tipul de gaz).

2.4 REGLAREA FLĂCĂRII MINIME

După aprinderea arzătoarelor, rotiţi butonul de control pe setarea minimă şi scoateţi butonul (poate fi scos uşor prin apăsare). Utilizaţi o şurubelniţă cu cap drept, mică, pentru a roti şurubul de reglare, aşa cum se poate observa din Figura 9. Rotiţi şurubul în sensul acelor de ceasornic pentru a reduce intensitatea flăcării şi rotiţi în sens invers acelor de ceasornic pentru a mări intensitatea flăcării. Realizaţi aceste reglaje pentru a obţine o flacără cu înălţimea de 3 sau 4 mm şi apoi puneţi butonul la loc. Dacă sursa de alimentare este GPL şurubul trebuie rotit până la capăt (în sensul acelor de ceasornic). După realizarea unui reglaj pentru un nou tip de gaz, înlocuiţi plăcuţa de pe aparat cu o plăcuţă pe care să fie indicat noul tip de gaz utilizat.

3. UTILIZAREA PLITEI INSTRUCŢIUNI DE

UTILIZARE Acest aparat trebuie utilizat numai în scopul pentru care a fost creat şi anume, pentru uz casnic, pentru prepararea mâncării. Utilizarea în alte scopuri este considerată improprie şi periculoasă. Producătorul nu se consideră responsabil pentru eventualele pagube şi deteriorări care apar ca urmare a unei utilizări necorespunzătoare a acestui aparat. Acest aparat nu este destinat pentru a fi utilizat de către persoane (inclusiv copii) cu capabilităţi fizice, senzoriale sau mentale reduse sau care nu cunosc modul de utilizare al acestuia, decât sub stricta supraveghere a unui adult responsabil pentru siguranţa acestora. Nu permiteţi copiilor să se joace cu acest aparat.

3.1 UTILIZAREA ARZĂTOARELOR

Pentru a aprinde arzătoarele, aşezaţi un aprinzător în apropierea arzătorului, apăsaţi pe aprinzător şi rotiţi butonul corespunzător arzătorului în sens invers acelor de ceasornic. Dacă nu aţi folosit arzătoarele timp de câteva zile, aşteptaţi câteva secunde înainte de a aprinde arzătorul, pentru a permite eliminarea aerului de pe ţevi. Pentru aparatele prevăzute cu aprindere electrică:

• Împingeţi şi rotiţi butonul corespunzător arzătorului în sens invers acelor de ceasornic, către simbolul de aprindere

• Aprindeţi arzătorul prin apăsarea butonului pentru aprindere Pentru plitele cu aprindere automată pur şi simplu apăsaţi butonul corespunzător arzătorului şi rotiţi-l către simbolul de aprindere. Sistemul de aprindere va continua să genereze scânteie atât timp cât butonul de control este menţinut apăsat. Dacă arzătorul nu se aprinde în 5 secunde, rotiţi butonul în poziţia 0 şi repetaţi operaţiunea. Pentru modelele prevăzute cu supapă de siguranţă (la care fluxul de gaz este întrerupt dacă flacăra se stinge accidental) arzătoarele se aprind aşa cum este descris mai sus, însă trebuie să fiţi foarte atenţi. Înainte de a pune plita în funcţiune, verificaţi ca arzătoarele şi coroanele arzătoarelor să fie corect aşezate.

RECOMANDĂRI GENERALE

Pentru rezultate de preparare cât mai bune, trebuie să utilizaţi recipiente cu baza plată. Dimensiunea bazei recipientului trebuie să se potrivească dimensiunii arzătorului utilizat, aşa cum este prezentat în Tabelul A: Pentru recipientele mai mici va trebui să reglaţi intensitatea flăcării, astfel încât aceasta să nu depăşească baza recipientului. Nu utilizaţi recipiente cu bază concavă sau convexă. AVERTIZARE: Dacă flacăra se stinge accidental, rotiţi butonul corespunzător arzătorului respectiv în poziţia oprit şi nu încercaţi să reaprindeţi arzătorul decât după 1 minut. Dacă, în timp, robinetul de gaz devine rigid, acesta va trebui uns. Această operaţiune trebuie efectuată numai de către un specialist. Tip arzător Ø tigaie/cratiţă (cm) AUX

Arzător auxiliar Arzător semi rapid Arzător rapid Tabel A Adecvarea Cratitelor de Gătit Nu uitaţi ca cratitele mai mari vor necesita suprafeţe de căldura mai mare. In felul acesta va vor ajuta sa gatiti mâncarea mult mai repede in comparaţie cu cratitele care au suprafeţe de încălzire mai mici. întotdeauna utilizaţi cratiti cu mărimea proportionata cu cantitatea de mâncare pe care o gatiti. Pentru a preventa darea in foc a mâncării nu utilizaţi cratiti mici, in special atunci cand gatiti o mâncare care conţine lichid excesiv. Daca utilizaţi cratiti foarte mari pentru produse care sa gătesc repede, de exeplu carnati şi lichide, acestea se vor lipi şi rămăşiţele vor ramane pe fundul cratitei dupa ce o veti goli. Pentru gatirea dulciurilor va recomandam cratiti cu capac, tavi pentru coacere sau forme speciale. Zahărul care poate curge şi fructele dintr- o cratita deschisa se pot lipi de suprafaţa aragazului şi vor fi foarte greu de scos. (Figura 11) Asta este important in special pentru cratiti utilizate pentru prajire sau fripturi sau gatire cu presiune la temperaturi înalte. Nu lasati aragazul deschis fara o cratita pe el sau cu o cratita goala. Controlaţi adecvarea cratitilor in respectul criteriilor de mai jos: Ele trebuie sa fie grele. Ele trebuie sa acopere suprafaţa aragazului complect; pot fi un pic mai mari, dar in nici un caz mult mai mici. Suprafaţa bazei trebuie sa fie complect dreapta şi sa stea foarte bine pe suprafaţa de gătit.

• Pentru cea mai buna utilizare a plăcilor calde electrice şi pentru a minimiza consumul de energie, utilizaţi numai cratiti cu baze drepte. Mărimea cratitei trebuie sa fie cat mai apropiata de cea a diametrului plăcii, dar in nici un caz mai mici. Baza cratitei trebuie sa fie uscata; nu lasati mâncarea sa dea in foc. Cratitile goale nu trebuie lăsate pe foc, şi plăcile nu trebuie lăsate aprinse atunci cand nu exista o cratita pe ele. Pentru a obţine temperatura dorita a plăcii calde întoarceţi butonul la poziţia arătata, indicatorul cu lumina a plăcii calde se va aprinde şi placa calda va începe sa se încălzească. Atunci cand ati terminat de gătit, întoarceţi butonul in poziţia "O" (Figura 10). Nu lasati placa calda aprisa atunci cand exista o cratita pe ea. Diametrul şi baza cratitii pe care o utilizaţi sunt critice. Diametrul maxim a bazei cratitii este 14 cm şi baza trebuie sa fie complect dreapta. Atunci cand gatiti pentru prima data lasati placa calda sa se încălzească pentru 5 minute înainte de a pune o cratita pe ea. In acest fel stratul rezistent la căldura al plăcii se va întări datorita arderii. Utilizaţi o cârpa umeda şi detergent pentru a curata placa calda. Nu îndepărtaţi rămăşiţele de mâncare de pe placa calda cu un cuţit sau alte obiecte dure şi ascuţite. Deschideţi placa calda pentru câteva secunde pentru a o usca dupa curăţare. Dar nu o lasati niciodată deschisa atunci cand se afla o cratita pe ea mai mult decât câteva secunde. Poziţie Putere(Watt) Putere(Watt) Descriere

Acest produs este destinat pentru uz casnic. Arzător PLITE INCORPORABILE Tip/referinţă Dispozitiv detectare probleme flacără Arzător auxiliar (AUX Ø 50 mm) Electrice placă Arzător semi rapid (SR Ø 75 mm) Arzător rapid (R Ø 100 mm) Tip gaz instalat / Putere Putere G 20/20 mbar (metan) G 30/28-30 mbar (GPL) Clasa de instalare Voltaj / Frecvenţă V / Hz Putere intrare Aprindere electrică Dimensiuni produs Tabelul 1 4 gaz

Înainte de a curăţa plita, lăsaţi-o să se răcească. Scoateţi ştecherul din priză sau (dacă este conexiune directă) deconectaţi aparatul de la sursa de alimentare cu energie. Nu utilizaţi substanţe abrazive, detergenţi corozivi, agenţi de înnălbire sau substanţe acide. Nu aplicaţi substanţe alcaline sau acide (suc de lămâie, oţet etc.) pe suprafeţele emailate, lăcuite sau din inox. AVERTIZARE Nu utilizaţi aparate cu abur pentru a curăţa plita. Pentru curăţarea suprafeţelor din email, lăcuite sau cromate, utilizaţi o soluţie de apă şi detergent lichid sau un detergent care să nu fie caustic. Pentru suprafeţele din inox, utiilzaţi o soluţie specială pentru curăţarea inoxului. Arzătoarele pot fi spălate cu o soluţie de apă cu detergent lichid. Pentru a le reda strălucirea originală, puteţi utiliza o soluţie specială pentru curăţarea suprafeţelor din inox. După curăţare, ştergeţi bine arzătoarele şi aşezaţi-le la loc. Este foarte important ca arzătoarele să fie aşezate corect.

Înainte de a apela la service, vă rugăm să verificaţi următoarele:

• Dacă ştecherul este corect introdus în priză

• Dacă alimentarea cu gaz este corectă În cazul în care defecţiunea nu poate fi detectată: Opriţi imediat funcţionarea aparatului şi luaţi legătura cu un centru de service autorizat. NU ÎNCERCAŢI SĂ REPARAŢI DUMNEAVOASTRĂ APARATUL! Conform prevederilor legislaţiei privind gestionarea deşeurilor, este interzisă eliminarea deşeurilor de echipamente electrice şi electronice (DEEE) alături de deşeurile municipale nesortate. Ele trebuie predate la punctele municipale de colectare, societatile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziţionează echipamente noi de acelaşi tip). Autorităţile locale trebuie să asigure spaţiile necesare pentru colectarea selectivă a deşeurilor precum şi funcţionalitatea acesotra. Contactaţi societatea de salubrizare sau compartimentul specializat din cadrul primăriei pentru informaţii detaliate. Deşeurile de echipamente electrice şi electronice pot fi predate şi distribuitorilor, la achiziţionarea de echipamente noi de acelaşi tip (schimb 1 la 1). Predarea, de către utilizatori, a deşeurilor de echipamente electrice şi electronice, la punctele de colectare municipale, societăţile autorizate de colectare/reciclare sau distribuitori ( în cazul în care se achiziţioneaza de echipamente noi de acelaşi tip) facilitează refolosirea, reciclarea sau alte forme de valorificare a acestora.

6. PROTECŢIA MEDIULUI

Importator: CANDY HOOVER ROMANIA SRL Calea Victoriei, 155, bl.D1, sc.7, et.4, sector 1, Bucuresti Tel/Fax: 021 318 32 97; 021 318 32 98 Declaraţie de conformitate: Acest aparat şi părţile care vin în contact cu alimentele respectă reglemetările stipulate în Directiva 89/109 CEE. Aparatul este în conformitate cu Directivele Europene 73/23/CEE şi 89/336/CEE, înlocuite de 2006/95/CE şi 2004/108/CE, precum şi cu amendamentele ulterioare. 1GAS TYPEHOBS Ø mm Ø mm Ø mm Ø mm UWAGA!:PL G2.350 - 13 mbar (Ls) Jeśli G2.350 - 13 mbar (Ls) jest używany można wykorzystac dysze o kodzie 35000231, Bardzo prosimy o zaopatrywanie autoryzowanym serwisie.

Producătorul nu se face responsabil pentru erorile de printare din acest manual. Ne rezervăm dreptul de a realiza modificări asupra produselor fără a afecta caracteristicile privind siguranţa sau funcţionarea. Versiunea în limba engleză este de referinţă.
