MANUAL DE UTILIZARE AD70H AKAI

Va multumim pentru achizitionarea produsului nostru. Va rugam sa cititi acest manual inainte de a face conexiunile si de a folosi acest produs. Pastrati acest manual pentru viitoare referinte.

DVD player-ul este un video player din noua generatie pe piata care produce imagini de calitate inalta si efecte audio HI FI. Performantele lui sunt cu mult mai bune decat oricare din echipamentele video anterioare. Ca cel mai bun semnal de sursa, va v-a oferi cea mai inalta bucurie.

• Decodor audio digital Dolby AC-3,MPEG,PCM,etc.
• Procesor audio digital HI-FI, 96KHz/24bit.
- Upgrade intelligent al software-ului.
- Rezolutie inalta la iesirea componentelor video, suporta echipamente video de viitor.
- Iesire coaxiala audio digitala.
- Slot USB
- Compatibil cu DVD, VCD, DVCD, CD, DVD+R/RW, DVD-R/RW, MP3, MPEG4, Kodak Picture CD, etc.
- Sistem servo integrat de inalta calitate, tehnologie de decodificare pe un singur cip, inalta fiabilitate si stabilitate si super corector de erori.

Note importante:

• Va rugam sa cititi acest manual inainte de a face conexiunile si de a folosi acest produs. Pastrati acest manual pentru viitoare referinte.
• Nu deschideti carcasa produsului. Nu exista componente care pot fi reparate de dumneavoastra. Pentru service va rugam apelati doar la personal calificat.
• Opriti aparatul cand nu este folosit. Opriti aparatul si scoateti-l din priza cand nu este folosit o perioada mai lunga de timp. Pentru folosirea zilnica a aparatului lasati-l conectat la priza.
• Nu instalati aparatul in locuri expuse la surse de caldura, expuncre directa a razelor soarelui, umczeala sau ploaic.

• Pe aparat nu trebuie asezate obiecte umplute cu apa care picura sau stropesc, cum ar fi vaze.

• Instalati aparatul pe o suprafata orizontala, plata si solida si cu o ventilatie buna. Nu blocati gurile de aerisire, sau va cauza defecte rezultate de supraincalzire.

• Folositi o panza moale si curata pentru a sterge carcasa. Niciodata nu curatati cu chimicale sau detergent.
• Acest manual este numai un ghid pentru operatiile utilizatorului, nu un criteriu pentru configurare.

AVERTISMENT: Bateriile nu trebuie expuse mult timp la lumina soarelui, foc, etc.

ATENTIE: Daca bateriile nu sunt inlocuite corect exista pericolul de explozie. Inlocuiti bateriile cu acelasi tip.

Acest simbol avertizeaza utilizatorul in privinta

existentei unei tensiuni periculoase in aparat care sunt suficient de puternice pentru a provoca electrocutarea.

Acest semn indică utilizatorului prezența unor

importante operațiuni și instrucțiuni speciale de intreținere.

reduce riscul de electrocutare sau incendiu,

nu deschideti capacul.

Acest simbol indica faptul ca acest DVD player contine un sistem laser clasa 1. Fascicolul laser poate produce radiatii daca se afla in contact direct cu corpul uman.

CONTINUTUL PACHETULUI:

Manual de instructiuni

Telecomanda

Cablu AV

Discuri redate si tipuri media:

Disc types	Symbol	Contents
DVD		Audio + Video
	[158K]
MP3		Audio
Video-CD (VCD)		Audio + Video
CD-DA		Audio
	[158WT]
Picture CD		JPEG Photo CD
Kodak Picture CD		Electronic Photo
MPEG-4		Audio + Video

PANOU:

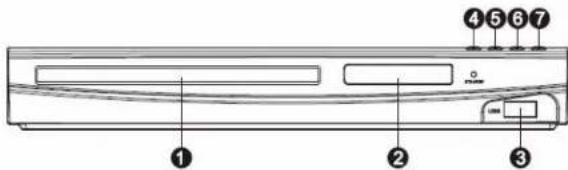

PANOU FRONTAL:

Urmatoarele iesiri video sunt valabile pentru acest produs.

VIDEO COMPUS

Folositi mufa galbena a unui cablu AV pentru a conecta iesirea video compusa a acestei unitati la intrarea video a unui TV/monitor.

S-VIDEO

Folositi un cablu S-Video pentru a conecta iesirea S-Video a acestei unitati la o intrare S-Video a unui TV/monitor.

SCART

Folositi un cablu SCART cu 21pini pentru a conecta iesirea SCART a acestei unitati la intrarea SCART a unui TV/monitor.

COMPONENTA VIDEO

Folositi un cablu AV cu 3 mufe pentru a conecta iesirile componente ale unitatii la intrarile corespunzatoare a TV/monitor.

HDMI:

HDMI poate transmite atat semnal audio, cat si semnal video printr-un singur cablu. Iesirea HDMI prezinta cea mai mare zoplusie posibila si calitate video. Daca televizorul dumneavoastra are iesire HDMI, folositi-o. Folositi un cablu HDMI pentru a conecta icesirea HDMI a unitatii la intrarea HDMI a TV/monitor-ului.

Note:

• Din iesirile video de mai sus, HDMI este cea mai buna, componenta video a doua, SCART este mai buna, S-VIDEO este buna si video compus este standard. Folositi cea mai buna conexiune video disponibila.
• Nu faceti toate conexiunile de mai sus in acelasi timp, altfel imaginile produse vor fi afectate.
• Numai cand setarile video sunt facute conform sistemului video DVD player-ul produce iesirea video corespunzatoare. (Va rugam sa va referiti la CONFIGURARE VIDEO din capitolul CONFIGURARE SISTEM)

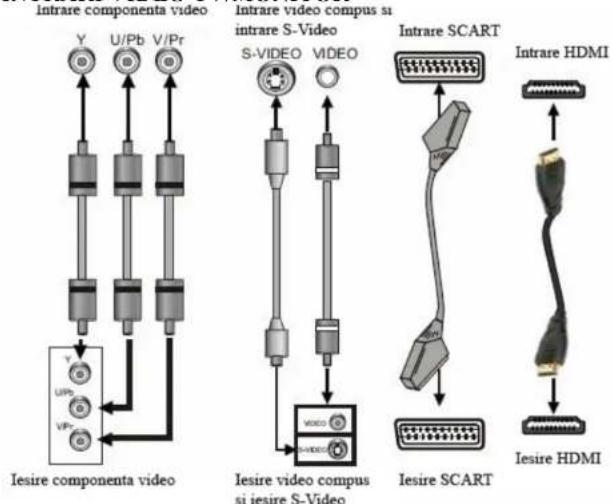

INTRARI VIDEO TV/MONITOR

Intrare componenta video Y U/Pb V/Pr Iesire componenta video Intrare video compus si intrare S-Video S-VIDEO VIDEO Iesire video compus si iesire S-Video Intrare SCART Iesire SCART Intrare HDMI Iesire HDMI

IESIRI VIDEO DVD PLAYER

CONEXIUNI SISTEME AUDIO

Sunt doua tipuri de sisteme de iesire audio. Unul este sistem de iesire audio analog si celalalt sistem de iesire audio digital. Sistemul de iesire audio analog include 2 canale de iesire stereo si canal de iesire Dolby AC-3 5.1. Sistemul de iesire audio digital include iesire coaxiala.

AUDIO STEREO

Folositi o pereche de cablu audio (alb pentru stanga, rosu pentru dreapta) pentru a conecta iesirile audio stereo ale unitatii la intrarile stereo ale unui TV sau amplificator.

AUDIO 5.1 CANALE

Folositi 3 perechi de cabluri audio pentru a conecta iesirile audio 5.1 CH ale acestei unitati la un amplificator extern sau alte sisteme.

AUDIO COAXIAL

Folositi un cablu coaxial pentru a conecta iesirea coaxiala a unitatii la intrarea coaxiala a unui amplificator.

Nota:

Setarile audio trebuie facute conform sistemului audio al playerului. Va rugam sa va referiti la CONFIGURARE AUDIO din capitolul CONFIGURARE SISTEM.

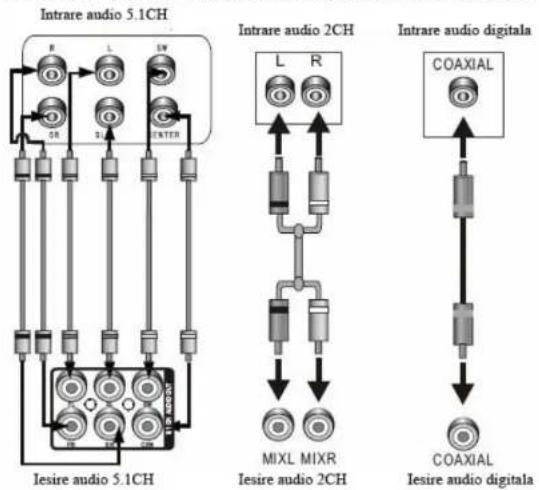

INTRARE AUDIO TV/MONITOR/AMPLIFICATOR

TESIRE AUDIO DVD

OPERATII MENIU

1. Apasati SETUP din telecomanda pentru a va afisa meniul de configurare
2. Apasati ← / → pentru a alege o optiune. Submeniul optiunii selectate va fi afisat instantancu.
3. Apasati ↑ / ↓ pentru a selecta optiunea care doriti sa o modificati, apoi apasati ENTER / → . Folositi ↑ / ↓ pentru a selecta o optiune, apoi apasati ENTER pentru a confirma, sau apasati ← pentru a revoca.
4. Apoi puteti apasa ↑ / ↓ pentru a continua configurarea altor optiuni din submeniu.
5. Apasati ← pentru a va intoarce la meniul de mai sus.
6. Apasati SETUP din nou pentru a iesi din meniul de configurare.

PAGINA DE CONFIGURARE GENERALA

1.1 AFISAJ TV

Daca unitatea este conectata la un TV conventional, selectati imaginea 4:3 PANSCAN sau 4:3 LETTER BOX. Imaginea 4:3 va fi afisata in full screen in modul nativ.

4:3 PANSCAN : Imaginea ecran lat va fi afisata pe ecran in modul nativ cu niste parti din stanga si din dreapta taiate.

4:3 LETTER BOX: Imaginea ecran lat va fi afisata pe ecran in modul nativ cu benzi negre in partea de sus si partea de jos a ecranului.

Daca unitatea este conectata la un TV cu ecran lat, selectati 16:9 sau WIDE SQUEEZE.

16:9: Imaginea ecran lat va fi afisata in modul full screen in modul nativ, in timp ce imaginea 4:3 va fi intinsa orizontal pentru a se potrivi in ecran.

WIDE SQUEEZE: Imaginea ecran lat va fi afisata in modul full screen in modul nativ si asa va face si imaginea 4:3 dar cu borduri negre pe partea stanga si partea dreapta.

1.2 MARCAREA UNGHIULUI

Setati acest meniu cu ON. Cand un disc este codat cu mai multe unghiuri de filmare, acest lucru va fi afisat pe ecran. Apoi puteti viziona filmarea din diferite unghiuri apasand ANGLE de pe telecomanda. Setati acest meniu cu OFF pentru a dezactiva aceasta functie.

Nota: Aceasta functie merge doar pe discurile codate cu mai multe unghiuri de filmare.

1.3 LIMBA OSD (LIMBA DE AFISARE PE ECRAN)

Setati limba de afisare pe ccran accesand accasta functie.

1.4 CLOSED CAPTION

Setati aceasta functie cu ON. Cand un disc este codat cu closed caption, acestea vor fi afisate pe ecran.

Setati accasta functie cu OFF pentru a ascunde functia.

Puteti apasa de asemenea butonul SUBTITLE de pe telecomanda pentru a afisa sau nu functia closed caption.

NOTA: Aceasta functie merge doar pe discurile codate cu closed caption.

1.5 ECONOMIZATOR ECRAN

ON: Daca imaginea ramane fara miscare pe ecran, de exemplu cand discul este pus pe pauza, oprit, etc, pentru mai multe minute, un economizator de ecran va aparea. Puteti apasa orice buton (exceptand STANDBY si POWER) pentru a disparea.

OFF: Dezactiveaza functia economizator ecran.

1.6.HDCD (HIGH DEFINITION COMPATIBLE DIGITAL)

HDCD este un proces de codare/decodare patentat pentru a furnizarea bogatiei complete si detaliile sunetului de pe CD-urile codate HDCD.

1.7. ULTIMA MEMORIE

ON: In timpul redarii sau in momentul pauza/stop de fiecare data cand deschideti locasul DVD-ului sau opritii DVD-ul, unitatea va memora ultimul timp de redare. Data viitoare cand inserati acelasi disc, unitatea reda de la punctul memorat.

2. PAGINA DE CONFIGURARE AUDIO

2.1 CONFIGURAREA AUDIO ANALOG

2.1.1. DOWNMIX

LT/RT: Canalul audio 5.1 este impartit in canal stanga si canal dreapta si iesirea via difuzoare FL si FR.

STEREO: Canalul audio 5.1 este impartit in semnal stereo si iesirea via difuzoare FL si FR.

3D SURROUND: Acest mod creeza un efect virtual de surround din stereo sau multi-channel audio.

5.1CH: Dezactiveaza modul DOWNMIX. Daca accasta unitate este conectata la un amplificator 5.1, accasta functie trebuie selectata.

NOTA: Aceasta functie functioneaza pe discurile codate Dolby AC-3 cu 5.1CH.

2.1.2 BOXE FRONTALE, CENTRALE, SPATE SI SUBWOOFER

Numai cand modul DOWNMIX este dezactivat (DOWNMIX este setat pe 5.1CH) boxele centrale si spate sunt activate. Boxele fata pot fi setate pe LARGE sau SMALL. Boxele centrale si spate pot fi setate pe LARGE,SMALL sau OFF, si SUBWOOFER-ul pe ON sau OFF.

NOTA:

Daca boxa este setata pe LARGE, nivelul de iesire va fi mai mare decat cel pe SMALL.

Daca boxa este setata pe SMALL, nivelul de iesire va fi mai mic decat LARGE.

Daca boxa este setata pe OFF, nu iese nici un semnal audio.

2.1.3 DIALOG

Cand DOWNMIX este setat pe LT/RT sau STEREO, aceasta functie este activa.

Activati valoarea acestui element pentru a controla volumul de dialog.

NOTA: Cand redati un disc 5.1CH, acest element poate fi folosit pentru ajustarea volumului boxclor.

2.1.4 D.R.C. (GAMA DE CONTROL DINAMICA)

Puteti selecta acest element pe AUTO,ON sau OFF.

2.2. CONFIGURAREA AUDIO DIGITALA

2.2.1. IESIREA DIGITALA

SPDIF/OFF: Nu va fi nici un semnal de iesire audio digital (Coaxial off).

SPDIF/RAW: Semnal de iesire audio digitala va fi in formatul raw.

SPDIF/PCM: Semnal de iesire audio digitala va fi in formatul PCM.

2.2.2. LPCM OUT

Cand IESIREA DIGITALA este setata pe SPDIF/PCM, aceasta functie este disponibila.

Selectati un numar de proba pentru iesirea audio digitala. Sunt doua optiuni 48KHz si 96KHz.

NOTA: Unele amplificatoare nu suporta modul 96KHz, mod care va afecta iesirea coaxiala.

2.3. CHANNEL DELAY

Aceasta functie este folosita pentru a seta timpul de intarziere pentru boxele centrale, spate si subwoofer. Intarzierea este pentru a compensa timpul de propagare diferit al boxelor cauzat de distanta dintre boxe si ascultator.

Sub woofer 0cm

Folositi butoanele ↑ / ↓ pentru a selecta o boxa, centrala, subwoofer, boxa surround stanga sau boxa surround dreapta. Apoi folositi ← / → pentru a seta diferenta.

NOTA: Aceasta unitate nu suporta intarzieri cand distanta

dintre boxa centru si boxa surround si ascultator sunt mai mari decat cea dintre boxele centrale si ascultator.

In cazul in care setarea intarzierii canalelor nu se potrivesc cu configurarea boxelor, va rugam sa setati toate diferentele de distanta cu 0cm.

2.4.EGALIZATOR

2.4.1 MOD SUNET

Selectati modul preferat de sunet: NORMAL/ROCK/POP/LIVE/DANCE/TECHNO/CLASSIC/SOFT sau OFF pentru nici un efect.

2.4.2 BASS BOOST

Setati aceasta functie cu ON pentru efectul de boost al bass-ului.

2.4.3.SUPER BASS

Setati aceasta functie cu ON pentru efectul de super bass.

2.4.4. TREBLE BOOST

Setati aceasta functie cu ON pentru efectul de boost al inaltelor.

2.5. PROCESAREA 3D

Procesarea 3D furnizeaza efectul virtual de sunet surround folosind doar doua boxe.

2.5.1 PRO LOGIC II

Pro Logic II: Accasta unitate va permite sa configurati Dolby ProLogic II pentru a extinde 2 canale in sunet surround 5.1 NOTA: Functionalitatea Pro Logic II este disponibila doar cand DOWNMIX este setat pe 5.1CH.

Aceasta functie este folosita pentru a porni/opri functia de procesare PRO LOGIC II.

NOTA: Cand procesarea Pro Logic II este oprit, toate functiile (MODE,PANORAMA,DIMENSION SI CENTER WIDTH) nu sunt disponibile.

2.5.1.2. MODE

Aceasta functie este folosita pentru setarea modului de procesare Pro Logic II si este disponibila cand Pro Logic II este ON sau AUTO.

MUSIC: Experienta surround este adaptata pentru redarea muzicii pe mai multe canale.

MOVIE: Accentul este dat pe canalul central in timp ce doua canale audio sunt decodate si redate in sistemul 5.1

PRO LOGIC: Aceasta functie activeaza decodarea si procesarea originalului proces Dolby Pro Logic cu canale mono-surround. Va recomandam sa folositi modul Dolby Pro Logic Movie in locul formatului surround 4 canale.

AUTO: Automat selectati modul de procesare bazat pe formatul de intrare.

2.5.1.3. PANORAMA

Aceasta functie este folosita pentru a porni/opri modul panorama si este disponibil numai cand modul este setat pe MUSIC.

Cand modul panorama este pornit, boxele frontale sunt partial redate in canale surround pentru un efect de invaluire.

2.5.1.4. DIMENSIUNE

Aceasta functie este disponibila numai cand modul este setat pe MUSIC.

Aceasta functie permite ajustarea gradata a campului de sunet fie spre fata, fie spre spate. Aceasta este folositoare in setarea unui mai bun balans al tuturor boxelor din camera.

Accasta functie este disponibila numai cand modul este setat pe MUSIC. Aceasta functie poate fi folosita pentru a controla lungimea efectului de sunet al canalului central prin redarea sunetului boxei centrale catre boxa din stanga sau catre boxa din dreapta. In timp ce nivelul creste, sunetul canalului central trece prin boxele fata si boxele spate.

2.5.2 MODUL REVERB

Cu aceasta functie puteti selecta modul reverb (NORMAL/CONCERT/LIVING ROOM/HALL/BATHROOM/CAVE/ARENA SAU CHURCH).

3. CONFIGURAREA DOLBY DIGITAL

3.1.DUAL MONO

STEREO: Player-ul scoate canalul audio stanga si dreapta via boxele FL si FR.

L-MONO: Player-ul scoate canalul audio stanga via boxele FL si FR.

R-MONO: Player-ul scoate canalul audio dreapta via boxele FL si FR.

MIX-MONO: Player-ul scoate semnalul mediu pe canalul stanga si dreapta via boxele FL si FR.

NOTA: Aceasta functie functioneaza pe discurile codate Dolby AC-3 cu 2 canale.

3.2. DINAMIC

Atunci cand vizionati filme la volum mic, de exemplu noaptea, puteti creste valoarea dinamica pentru a evita pierderea detaliilor audio rezultate din volumul mic.

4.PAGINA DE CONFIGURARE VIDEO

4.1. IESIREA VIDEO

OFF: Setati iesirea video pe CVSB (via iesirii compuse) sau pe S-Video daca conexiunea S-Video este facuta.

YUV: Setati iesirea video in formatul componenta video analog cand iesirea componenta video este folosita.

RGB: Setati iesirea video in formatul Rosu/Verde/Albastru daca iesirea SCART este folosita.

NOTA: Daca setarea video difera de conexiunea video actuala, televizorul poate avea imagine de calitate slaba sau nici o imagine. In acest caz trebuie sa resetati aceste setari pentru un mod video convenabil sau apasati V-MODE de pe telecomanda repetat pana cand imaginea devine normala.

4.2. REZOLUTIA

Selectati o rezolutie cu aceasta functie.

4.3.CONFIGURAREA CULORILOR

4.3.1.SHARPNESS (CLARITATEA)

Exista trei optiuni din care puteti alege (HIGH,MEDIUM,LOW).

4.3.2.BRIGHTNESS,CONTRAST,HUE AND SATURATION (LUMINOZITATE,CONTRAST,NUANTA SI SATURATIE)

Intrati in aceste functii, folositi butoanele ← / → pentru a ajusta valoarea, apoi apasati ENTER pentru a confirma.

4.3.3.GAMMA

Exista patru optiuni din care puteti alege (HIGH,MEDIUM, LOW si NONE).

4.3.4. LUMA DELAY

Exista doua optiuni din care puteti alege (0T si 1T).

4.4 CONFIGURARE HDMI

Despre HDMI

HDMI (High-Definitoon Multimedia Interface) este cea mai noua interfata pentru echipamente audio vizuale cum ar fi televizoare high definition si sisteme home theater. Cu 19 fire intr-un singur cablu ce seamana cu un cablu USB, este capabil sa

transporte pana la 5Gbps (gigabits per second). Este de doua ori mai mult decat o banda care transmite audio-video multi canal. Acestea si multi alti factori, fac din HDMI un sistem mult mai dorit decat predecesorii, componenta video, S-Video si video compus.

HDMI este necomprimat, toate semnalele sunt digitale, pe cand cele mentionate mai sus sunt toate sisteme analog. Cu o interfata analog, o sursa digitala curata este tradusa in semnal analog mai putin precis, trimis la televizor, apoi convertit inapoi in semnal digital. La fiecare traducere, semnalul digital pierde integritatea, rezultand imagini de calitate slaba. HDMI pastreaza semnalul, eliminand conversia analog pentru a rezulta o calitate a imaginii cat mai buna.

Desi HDMI standard sau “Type A” arc 19 fire, “Type B” va avea 29 de fire. Ultimul are ca tinta industria Picture Motion si alte aplicatii profesionale. Amandoua variante sunt “Intelligent HDMI”, referindu-se la capabilitatile built-in pentru componentele HDMI care comunica intre ele prin interfata. Informatia auxiliara poate furniza functionalitate de la distanta si alte operatiuni interoperabile, caracteristici care nu erau posibile la technologiile anterioare.

HDMI suporta formate video standard si high-definition. Este de asemenea compatibil cu DVI (Digital Video Interface). Placile video de ultima generatic care au port DVI se pot conecta la o interfata HDMI via cablu DVI/HDMI. Este un simplu cablu cu un conector DVI pe o parte si un conector HDMI pe cealalta parte. Ca o regula, cablurile HDMI nu functioneaza la o distanta mai mare de 5metri, sau degradarea semnalului poate fi afectat.

4.4.1 HDMI

Setati ON/OFF functia HDMI.

5.PAGINA DE PREFERINTE

Daca nu exista nici un disc in player, locasul DVD-ului este deschis sau discul este oprit, aceasta functie este disponibila.

5.1. TIPUL DE TV

Acest produs suporta atat standardul NTSC (National Television System Committee) cat si PAL (Phase Alternating Line).

PAL: Daca TV este conectat la un sistem PAL, selectati acest mod. Semnalul video este NTSC va fi schimbat in format PAL.

MULTI: Daca TV este conectat la un multi sistem, selectati acest mod. Semnalul de iesire video va fi in concordanta cu semnalul video de pe disc.

NTSC: Daca TV este conectat la un sistem NTSC, selectati acest mod. Semnalul video al unui disc PAL va fi schimbat in format NTSC.

NOTA: Daca se alege un format gresit, calitatea imaginii va fi slaba. In acest caz, trebuie sa schimbati optiunea pentru a fixa aceasta eroare.

5.2. AUDIO, SUBTITLE AND DISC MENU (AUDIO, SUBTITRARI SI MENIUL DISCULUI)

Selectati o limba preferata pentru audio, pentru subtitrare si pentru meniul discului.

Totodata puteti face selectia limbii audio folosind butonul AUDIO si pentru limba subtitrarii folosind butonul SUBTITLE de pe telecomanda.

NOTA: Daca limba selectata nu este valabila pentru discul curent, limba implicita a discului pentru audio, subtitrari si meniu vor ramane valabile.

5.3. CONTROL PARENTAL

Aceasta functie permite utilizatorului sa stabileasca un rating maxim filmelor care pot fi vizionate. Filmele care au un rating mai mare decat cel prestabilit nu poate fi vizionat decat daca se introduce parola corecta. Parola implicita este 136900.

NOTA: Aceasta functie merge doar la discurile cu functia de control parental.

5.4. PAROLA

Puteti reseta parola din aceasta functie. Intrati pentru a va afisa meniul parola. Introduceti parola veche, apoi introduceti parola noua si din nou parola noua pentru confirmare. Dupa terminare, apasati ENTER pentru a schimba parola.

NOTA: Parola implicita (136900) este intotdeauna activa chiar daca parola a fost resetata.

Indepartati capacul de la compartimentul bateriilor din spatele telecomenzii.

Introduceti bateriile in compartimentul lor asigurandu-va ca bateriile au fost introduse cu polaritatea corecta potrivind simbolurile + / - dupa cum sunt indicate in compartiment.

Puneti la loc capacul

NOTA:

• Scoateti bateriile cand nu aveti de gand sa folositi telecomanda pentru o perioada mai lunga de timp.
• Nu amestecati baterii noi cu baterii uzate, sau diferite tipuri de baterii.
• Bateriile descarcate se pot scurge si pot cauza defecte telecomenzii.
• Bateriile nu trebuie expuse excesiv la surse de caldura cum ar fi razele soarelui, foc, etc.
• Fiti ecologici si aruncati bateriile conform legislatici guvernamentale.

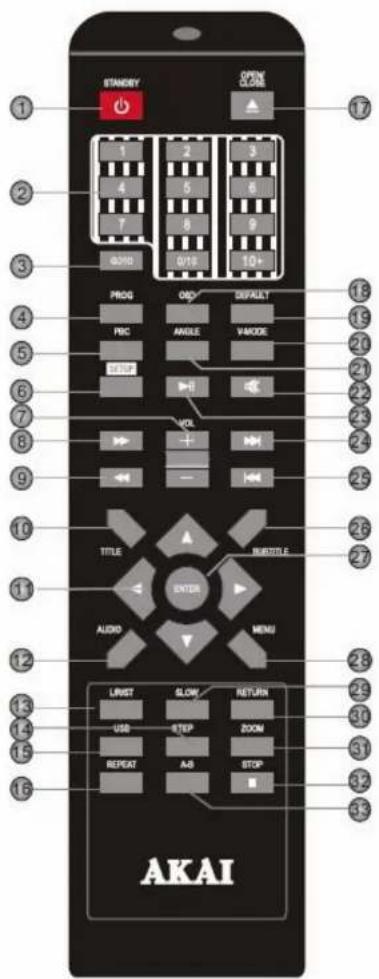

STANDRY OPEN ON/OFF 1 2 3 4 5 6 7 8 9 0/10 0/10 10+ PROG ORD DEFAULT PSC ANGLE VMODE SLEEP + - TITLE ENTER AUDIO MENU LWIST GLOW RETURN USB STEP ZOOM REPEAT A/B STOP AKAI

1	STANDBY		16	REPEAT
2	TASTE NUMERICE	17 OPEN/CLOSE
3	GO	TO	18	OSD
4	PROGRAM		19	DEFAULT
5	PBC		20	V-MODE
6	SETUP		21	ANGLE
7	VOLUM	+/-		22	MUTE
8	FAST FORWARD	23 PLAY/PAUSE
9	FAST REWIND	24 NEXT
10	TITLE		25	PREVIOUS
11	TASTE DIRECTIONALE	26 SUBTITLE
12	AUDIO		27	ENTER
13	L/R/ST		28	MENU
14	STEP		29	SLOW
15	USB		30	RETURN
		3	1	Z	O
		3	2	S	T
		3	3	A	-

STANDBY

Apasati pentru a porni unitatea. Apasati din nou pentru a intra in modul stand-by.

Nota: Fiind in modul standby foloseste o cantitate minima de curent, dar asigura ca componentele unitatii sa fie la eficienta maxima atunci cand porniti.

DEFAULT

Cand disc tray-ul este deschis sau discul oprit, apasati butonul pentru a reveni la setarile implicite exceptand setarile PAROLA si PARENTAL.

OPEN/CLOSE

Apasati pentru a deschide/inchide locasul discului.

Tastele numerice pot fi folosite pentru a introduce numere sau a face o selectie a unui track sau capitol, etc.

Apasati pentru a intra in meniu sau a confirma si executa o tie.

Tastele directionale pot fi folosite pentru a misca bara de re din meniu.

SETUP

Apasati pentru a intra/iesi din meniul de configurare.

In timpul redarii, apasati pentru a intra in meniul GOTO.

In meniu, folositi tastele directionale UP/DOWN pentru a selecta o functie de setare si apasati ENTER pentru a edita starea, apoi cu tastele numerice introduceti un track anume, timp al discului, capitol, timp al capitolului sau timp al titlului pentru a merge direct. Apasati din nou pentru a iesi din meniul GOTO.

PROGRAM

Apasati acest buton pentru a intra/iesi din meniul programului cu care puteti reda continutul discului in ordine dorita de dumneavoastra.

In meniul programului, folositi tastele directionale si tastele numerice pentru a creea o lista de programe, apoi miscati bara de selectie pe START si apasati ENTER pentru a porni redarea programului.

In timpul redarii programului, apasti GOTO pentru a intra in meniul program. Acum, STOP este selectat. Apasati ENTER pentru a revoca redarea programului curent.

Apasati pentru a incepe redarea sau a rezuma redarea a cand sunt activate fast forward, fast reverse, slow-sau redarea cadru cu cadru, etc.

Apasati o data pentru a pre-opri redarea. Apasati PLAYu a rezuma redarea din momentul pre-opririi. Apasati de ori pentru a opri redarea si discul va fi resetat la punctul de rc.

Apasati pentru redarea fast forward. Vitezele disponibile X, 4X, 8X, 16X si 32X.

Apasati pentru redarea fast reverse. Vitezele disponibile X, 4X, 8X, 16X si 32X.

Apasati pentru a reveni la capitolul/track-ul anterior.

Apasati pentru a reveni la capitolul/track-ul urmator.

Apasati repetat pentru a avansa cadru cu cadru. Apasati pentru a rezuma redarea normala. (NOTA: Se aplica 'CD,MPEG4,etc.)

Apasati repetat pentru redarea slow-motion la diferite Vitezele disponibile sunt ½, ¼, 1/8, 1/16 din viteza a de redare. Apasati PLAY pentru a reveni la redarea a. (NOTA: Se aplica DVD, VCD, etc.).

REPEAT

Apasati repetat pentru a schimba intre modurile de (NOTA: pentru VCD 2.0, etc, aceasta functie este cand functia PBC este activata)

A-B

Puteti repeta o anumita sectiune a unui disc cu acest buton. Apasati acest buton pentru a marca punctul de inceput (A) si apasati din nou pentru a marca punctul de sfarsit (B). Apoi, unitatea va reda aceasta sectiune iar si iar. Apasati pentru a treia oara pentru a revoca repetarea A-B si a reveni la redarea normala.

NOTA: Punctele A si B trebuie sa fie in acelasi titlu/track.

Apasati acest buton pentru a opri sunetul temporar.

Apasati din nou pentru revoca.

TITLE

Apasati acest buton pentru a intra in meniul unui DVD.

VOLUME+/-

Apasati VOLUME+ pentru a mari volumul; apasati VOLUME- pentru a micsora volumul.

MENU

Apasati pentru a accesa meniul principal al discului.

PBC

Apasati pentru a activa/dezactiva functia PBC. Cand un disc este codat cu functia PBC, apasati pentru a intra in meniul PBC. Apasati din nou pentru a dezactiva functia PBC. Nota: Aceasta functie merge doar cand aceste discuri sunt codate cu functia PBC cum ar fi VCD 2.0,etc; discuriel DVD,VCD1.1,CD-DA si MP3 nu au functia PBC.)

RETURN

Apasati pentru a va intoarce la meniul de sus.

SUBTITLE

Apasati repetat pentru a schimba subtitrarea sau a opri functia de subtitrare. (NOTA: Aceasta functie merge doar la discurile care sunt codate cu aceasta functie).

OSD

Apasati repetat pentru a opri sau ascunde informatiile relative ale discului.

AUDIO

Apasati repetat pentru a selecta limbile audio disponibile pe disc (pentru DVD).

L/R/ST

Apasati repetat pentru a schimba canalele audio disponibile (MONO STANGA, MONO DREAPTA, MIX-MONO si STEREO) pe disc (pentru VCD).

ANGLE

Apasati pentru a schimba unghiul de vizualizare. (NOTA: Aceasta functie functioneaza doar la discurile codate cu mai multe unghiuri de filmare).

V-MODE

Apasati repetat pentru a schimba modelele de iesire

video.

ZOOM

Apasati acest buton pentru a face zoom in/out in scena. Raporturile de zoom valabile sunt 1/2X, 1/3X, 1/4X, 2X,3X si 4X. In modul zoom tastele directionale pot fi folosite pentru a misca centrul zoom-ului. (NOTA: Se aplica la DVD, VCD, etc).

USB

Apasati repetat pentru a schimba sursa USB sau SD/MS/MMC, sau pentru a reveni la modul DVD.

REDAREA DE PE USB

Introduceti un stick USB in slot-ul USB, apoi apasati tasta USB pentru a citi USB-ul si pentru a reda fisierele. Apasati USB din nou pentru a reveni la modul DVD.

NOTA:

• In cazul in care player-ul se blocheaza cand introduceti un stick USB, opriti-l, deconectati-l din priza si scoateti stick-ul USB. Apoi porniti din nou player-ul. Va rezuma statusul normal.
• Daca nu exista nici un disc introdus, player-ul va schimba automat pe modul USB dupa introducerea stick-ului.
• Pentru operatia de play back, referiti-va la MP3/MPEG4 DISC PLAYBACK in acet capitol.
• In timpul redarii pozelor, trebuie sa apasati MENU sau sa deschideti locasul discului inainte de a schimba intre modurile DVD si USB.

REDAREA DISCURILOR MP3/MPEG4

Introduceti un disc MP3/MPEG4 in player; un meniu va fi afisat pe ecran.

OPERATIILE DIN MENIU:

Folositi tastele directionale ↑ / ↓ pentru a selecta un director sau un fisier; apoi apasati ENTER pentru a intra in directorul selectat sau pentru a reda fisierul selectat. Puteti totodata sa folositi tastele numerice pentru a face o selectie pentru a intra in director sau pentru a reda un fisier.

In meniu, apasati ← pentru a va intoarce la meniul de mai sus.; apasati ▪◀◀ / ▶▶ ▪ pentru a reveni/trece la anteriorul/urmatorul meniu.

PROG: Apasati repetat pentru a schimba intre redarea directoarelor si redarea fisierelor.

MENU: In timpul redarii a unui disc MPEG4, apasati pentru a reveni la meniul anterior.

NOTA: In timpul redarii, ◀◀,▶▶,▶,|||,■, REPEAT, A-B, VOLUME+/-, MUTE,etc sunt valide.

REDAREA CD-URILOR KODAK PICTURE

• Introduceti un disc Kodak Picture; unitatea va incarca automat discul.
• Apasati ■ pentru a intra in modul thumbnail pentru previzualizarea pozelor.

In modul thumbnail, folositi tastele directionale pentru a selecta o poza, apoi apasati ENTER pentru a reda de la poza selectata. In modul thumbanil, folositi tastele directionale si apasati ENTER pentru a selecta Slide Show, Menu, Prev, Next. Slide Show: redare in mod Slide Show.

Menu: Intrati in meniul de instructiuni pentru tastele de pe telecomanda. In meniu, apasati ENTER pentru a trece la urmatoarea pagina din meniu si inca odata pentru a iesi din meniu.

Pre/Next: Treceti la pagina anterioara/urmatoare.

• Prezentarea functiilor tastelor de pe telecomanda:
  ■ : Intrati in modul thumbnail pentru a previzualiza pozele. PROG: Apasati pentru a schimba modul de tranzitie.
  ZOOM: In timpul redarii, apasati ZOOM, apoi apasati ▶▶ /
  ◀◀ pentru a face zoom in/out pozei. Cand poza este marita, tastele directionale pot fi folosite pentru a misca poza. Apasati ZOOM din nou pentru a iesi din modul ZOOM.

| ◀◀ / ▶▶ |: Apasati pentru a schimba poza in timpul redarii – urmatoarea/anterioara.

II : Apasati pentru a pune pauza. Apasati din nou sau apasati ▶ pentru a rezuma redarea.

← / →: Apasati pentru a roti poza invers acelor de ceas/in sensul acelor de ceas in timpul redarii.

↓ / ↑: Apasati pentru a creca o imagine in oglinda vertical/orizontal.

REZOLVAREA PROBLEMELOR

Inainte de a recurge la service, va rugam sa verificati urmatorul tabel:

PROBLEME CAUZE REMEDIERE
Fara curent Cablul AC nu este conectat la priza sau nu este conectat bine		Verificati daca cablul AC este conectat bine
Nu exista imagine sau este distorsionata	- Cablul video nu este conectat bine-Modul icsire video al unitatii nu este corect setat-Modul iesire video al TV nu este corect setat	-Conectati bine cablul video-Apasati V-MODE repetat pana cand imaginea devine normala-Selectati un mod de iesire video corespunzator
Nu exista sunet sau este distorsionat	-Cablul audio nu este conectat bine-Volumul este dat la nivel minim-Volumul este oprit-Discul este in redare fast forward/reverse	-Conectati bine cablul audio-Mariti volumul-Apasati MUTE pe telecomanda pentru a porni volumul-Apasati PLAY
Nu pot reda un disc -Discul cstc introdus gresit-Ratingul discului este mai mare decat ratingul setat la control parental-Unitatea nu este compatibila cu discul- Discul este murdar		-Verificati ca discul sa fie introdus corect cu partea inscriptionata in sus-Resetati setarile in controlul parental- /-Curatati discul
Player-ul se blocheaza la introducerea unui stick USB sau card de memorie	Stick-ul USB sau cardul de memorie probabil nu sunt uncle certificate	-Player-ul nu poate reda stick-uri USB si carduri nccertificateIn cazul in care player-ul se blocheaza cand introduceti un stick USB sau un card de mcmoric, opriti-I, deconectati-I din priza

		si scoateti stick-ul USB/card-ul. Apoi porniti din nou player-ul. Va rezuma statusul normal.
Butoanele de pe unitate nu functioneaza	Unitatea interactioneaza cu electricitate statica	Opriti si scoateti din priza unitatea.Apoi conectati-o la priza si porniti-o din nou.
Telecomanda nu functioneaza	-Nu exista baterii in telccomanda-Bateriile sunt descarcate-Telecomanda nu este indreptata spre senzor-Telecomanda este in afara razei de operare-Unitatea este oprita	-Introduceti doua baterii AAA/1,5V-Inlocuiti bateriile cu unele noi-Verificati ca telecomanda sa fie indreptata spre senzor-Verificati ca telecomanda sa fie in aria de operare-Opriti unitatea si scoateti-o din priza. Porniti-o din nou.

SPECIFICATII

SURSA DE PUTERE AC~100-24	40V/50-60Hz
CONSUM 20W
SISTEM TV PAL/NTSC
LUNGIMEA UNDEI LASER 650	nm, 780nm
FRECVENTA AUDIO	DVD: 4Hz~22kHz(48kHz PCM)4Hz~44kHz(96kHz PCM)CD: 4Hz~20kHz
S/N RATIO ≥80dB
INTERVAL AUDIO DINAMIC ≥90dB
CONDITII DE OPERARE TEMP:0~40°C, orizontal
IESIRE VIDEO 1.0V (P-P), 75Ω
IESIRE S-VIDEO (Y): 1.0V(P-P), 75Ω(С): 0.286V(P-P), 75Ω
IESIRE AUDIO 2.0V (rms)

AKAI

Reciclarea echipamentelor electrice și

electronice uzate:

Acest simbol prezent pe produs sau pe ambalaj semnifică faptul că produsul respectiv nu trebuie tratat ca un deșcu menajer obișnuit. Nu aruncați aparatul la gunoiul menajer la sfârșitul duratei de funcționare, ci duceți-l la un centru de colectare autorizat pentru reciclare. În acest fel veți ajuta la protejarea mediului înconjurător și veți putea împiedica

eventualele consecințe negative pe care le-ar avea asupra mediului și sănătății umane.

Pentru a afla adresa celui mai apropiat centru de colectare:

• Contactați autoritățile locale;
• Accesati pagina de internet: www.mmediu.ro ;
• Solicitați informații suplimentare de la
  magazinul de unde ați achiziționat produsul.

AKAI

DVD Player

USER MANUAL

AD70H

Contents

Features....2
