MANUAL DE UTILIZARE EOF3F70X ELECTROLUX

Bine ați venit la Electrolux Vă mulțumim pentru că ați ales produsul nostru.

A găsi sfaturi privind utilizarea, broşuri, informații pentru depanare, service și reparații:

www.electrolux.com/support

Ne rezervâm dreptul asupra efectuârii de modificări.

CUPRINS

1. INFORMATII PRIVIND SIGURANTA....3
2. INSTRUCTIUNI DE SIGURANTĂ....5
3. DESCRIEREA PRODUSULUI....8
4. PANOUL DE COMANDĂ....8
5. ÎNAINTE DE PRIMA UTILIZARE.... 8
6. UTILIZAREA ZILNICĂ....9
7. FUNCTII SUPLIMENTARE.... 10
8. FUNCTIILE CEASULUI....10
9. UTILIZAREA ACCESORIILOR.... 11
10. INFORMATII ŞI SFATURI....11
11. ÎNGRIJIREA ŞI CURĂȚAREA.... 14
12. DEPANAREA.... 16
13. EFICIENTĂ ENERGETICĂ.... 17
14. INFORMAȚII PRIVIND MEDIUL.... 18

1. INFORMATII PRIVIND SIGURANTA

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil pentru nicio vătămare sau daună rezultată din instalarea sau utilizarea incorrectă. Păstrați permanent instrucțiunile într-un loc sigur și accesibil pentru o consultare ulterioară.

1.1 Siguranța copiilor și a persoanelor vulnerabile

- Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele ne-experimentate doar sub supraveghere sau după o scurtă instruire care să le ofere informațiile necesare despre utilizarea sigură a aparatului și să le permită să înțeleagă pericolele la care se expun. Copiii cu vârsta mai mică de 8 ani și persoanele cu

dizabilități profunde și complexe nu trebuie lăsate să se apropie de aparat dacă nu sunt supravegheate permanent.

• Copiii trebuie supravegheati pentru a vă asigura că nu se joacă cu aparatul.
• Nu lăsați ambalajele la îndemâna copiilor și aruncați-le conform reglementărilor.
• AVERTISMENT: Aparatul și piesele accesibile ale acestuia devin fierbinti pe durata utilizării. Nu lăsați copiii și animalele de companie în apropierea aparatului atunci când funcționează și se răcește.
• Dacă aparatul are un dispozitiv de siguranță pentru copii, acesta trebuie activat.
• Copiii nu vor realiza operațiunile de curățare sau de întreținere care revin utilizatorului aparatului fără a fi supravegheați.

1.2 Informații generale despre siguranță

• Acest aparat poate fi utilizat numai pentru gătire.
• Acest aparat este proiectat pentru uz casnic utilizarea în locuinte individuale într-un mediu interior.
• Acest aparat electrocasnic poate fi utilizat în birouri, camere de oaspeti, camere de oaspeti cu paturi și mic dejun, case de oaspeti în cadrul fermelor și alte spații de cazare similare, în care această utilizare nu depășește (media) nivelurile de utilizare domestică.
• Instalarea acestui aparat și înlocuirea cablului vor fi efectuate exclusiv de o persoană calificată.
• Nu folosi aparatul înainte de a-l instala în structura încorporată.
• Aparatul trebuie deconectatde la sursa de alimentare înainte de a efectua orice operațiune de întreținere.

• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de centrul de service autorizat al acestuia sau de persoane cu o calificare similară pentru a se evita electrocutarea.

• AVERTISMENT: Asigurați-vă că aparatul este oprit înainte de a înlocui becul pentru a evita o posibilă electrocutare.

• AVERTISMENT: Aparatul și piesele accesibile ale acestuia devin fierbinți pe durata utilizării. Se recomandă ca elementele de încălzire sau suprafața aparatului să nu fie atinse.
• Utilizați întotdeauna mănuși de cuptor pentru a scoate sau a pune în aparat vase sau accesorii.
• Pentru a scoate suporturile pentru raft trebuie să trageți mai întâi de partea din față a suportului, după care să îndepărtați capătul din spate de pereții laterali. Instalați suporturile pentru raft în ordine inversă.
• Nu folosiți un aparat de curățat cu abur pentru a curăța aparatul.
• Nu folosiți substanțe abrazive dure sau raclete ascuțite de metal pentru a curăța sticla ușii deoarece acestea pot zgâria suprafața, ceea ce poate avea drept consecință spargerea sticlei.

2. INSTRUCTIUNI DE SIGURANTĂ

2.1 Instalarea

AVERTISMENT!

Doar o persoană calificată trebuie să instaleze acest aparat.

• Îndepărtati toate ambalajele.
• Dacă aparatul este deteriorat, nu îl instalați sau utilizati.
• Urmati instrucțiunile de instalare disponibile pe site-ul nostru web.
• Aveți întotdeauna grijă când mutați aparatul deoarece acesta este greu. Folosiți întotdeauna mănuși de protecție și încălțăminte închisă.
• Nu trageți aparatul de mâner.
• Instalați aparatul într-un loc sigur și adecvat care satisface cerințele privind instalarea.

• Respectați distanțele minime față de alte aparate și corpuri de mobilier.

• Înainte de a instala aparatul, verifică dacă ușa aparatului se poate deschide fără probleme.

• Aparatul este prevăzut cu un sistem de răcire electrică. Pentru a funcționa, acesta necesită curent electric.

2.2 Conexiunea la rețeaua electrică

AVERTISMENT!

Pericol de incendiu și electrocutare.

• Toate conexiunile electrice trebuie realizate de câtre un electrician calificat.
• Aparatul trebuie legat la o priză cu împământare.
• Asigurați-vă că parametrii de pe plăcuța cu date tehnice sunt compatibili cu valorile nominale ale sursei de alimentare.

• Utilizați întotdeauna o priză cu protecție (împământare) contra electrocutării, montată corect.

• Nu folosiți prize multiple și cabluri prelungitoare.

• Procedați cu atenție pentru a nu deteriora stecherul și cablul de alimentare electrică. Dacă este necesară înlocuirea cablului de alimentare, acesta trebuie înlocuit numai de către Centrul de service autorizat.
• Nu lăsați cablurile de alimentare electrică să atingă sau să se afle în apropierea ușii aparatului sau a nișei de sub aparat, în special atunci când acesta funcționează sau ușa este fierbinte.
• Protecția la electrocutare a pieselor aflate sub tensiune și izolate trebuie fixată astfel încât să nu permită scoaterea ei fără folosirea unor unelte.
• Introduceți ștecherul în priză numai după încheierea procedurii de instalare. Asigurați accesul la priză după instalare.
• Dacă priza de curent prezintă jocuri, nu conectați ștecherul.
• Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întotdeauna de ștecher.
• Folosiți doar dispozitive de izolare adecvate: întrerupătoare pentru protecția liniei, siguranțe (siguranțe înfiletabile scoase din suport), contactori și declanșatori la protecția de împământare.
• Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o deschidere între contacte de cel puțin 3 mm.
• Acest aparat este livrat cu un stecăr și un cablu de alimentare electrică.

Tipurile de cabluri adecvate pentru instala-re sau înlocuire pentru Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Pentru secțiunea cablului consultați puterea totală consumată de pe plăcuța cu date tehnice. De asemenea, puteți consulta tabelul:

Putere totală (W) Sectiunea cablului (mm²)

maxim 1380 3x0.75

Putere totală (W) Secțiunea cablului (mm²)

maxim 2300 3x1

maxim 3680 3x1.5

Cablul de împământare (cablul verde/galben) trebuie să fie cu 2 cm mai lung decât cablurile neutre din faza maro și albastre

2.3 Utilizarea

AVERTISMENT!

Pericol de rănire, arsuri și electrocutare sau explozie.

• Nu modificati specificațiile acestui aparat.
• Verificați dacă orificiile de ventilație nu sunt blocate.
• Nu lăsați aparatul nesupravegheat în timpul funcționării.
• Dezactivați aparatul după fiecare întrebuințare.
• Procedați cu atenție la deschiderea ușii aparatului atunci când aparatul este în funcțiune. Se poate degaja aer fierbinte.
• Nu actionați aparatul având mâinile umede sau când acesta este în contact cu apa.
• Nu aplicați presiune asupra ușii deschise.
• Nu utilizați aparatul ca suprafață de lucru sau ca loc de depozitare.
• Deschideți ușa aparatului cu atenție. Utilizarea unor ingrediente cu continut de alcool poate determina prezența aburilor de alcool în aer.
• Nu lăsați scânteile sau flăcările deschise să intre în contact cu aparatul atunci când deschideți ușa.
• Utilizați întotdeauna sticlă și borcane aprobate în scopuri de conservare.
• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse alături sau deasupra acestuia.

AVERTISMENT!

Pericol de deteriorare a aparatului.

- Pentru a preveni deteriorarea sau decolorarea emailului:

– nu puneti vase sau alte obiecte în aparat direct pe baza acestuia.
– nu puneți folie din aluminiu direct pe baza cavității aparatului.
– nu puneti apă direct în aparatul fierbinte.
– nu țineți vase umede și alimente în interior după încheierea gătirii.
– procedați cu atenție la demontarea sau instalarea accesorilor.

• Decolorarea emailului sau a oțelului inoxidabil nu are niciun efect asupra funcționării aparatului.
• Folositi o cratiță adâncă pentru prăjiturile însiropate. Sucurile de fructe lasă pete care pot fi permanente.
• Gătiți întotdeauna cu ușa închisă a aparatului.
• Dacă aparatul este instalat în spatele unui panou de mobilă (de ex. o ușă), asigurati-vă că ușa nu se închide niciodată atunci când aparatul funcționează. Căldura și umezeala se pot acumula în spatele panoului închis de mobilă ceea ce produce daune aparatului, unității carcasei sau podelei. Nu închideți panoul de mobilă dacă aparatul nu s-a răcit complet după utilizare.

2.4 Îngrijire și curățare

AVERTISMENT!

Pericol de vătămare personală, incendiu sau deteriorare a aparatului!

• Înainte de a efectua operațiunile de întreținere, dezactivați aparatul și scoateți stecherul din priză.
• Verificați dacă aparatul s-a răcit. Există riscul ca panourile de sticlă să se spargă.
• Înlocuți imediat panourile de sticlă ale ușii dacă sunt deteriorate. Contactați Centrul de service autorizat
• Procedați cu atenție când scoateți ușa din aparat. Ușa este grea.

• Curățați cu regularitate aparatul pentru a preveni deteriorarea materialului de la suprafață.

• Curățați aparatul cu o lavetă moale și umedă. Utilizați numai detergenți neutri. Nu folosiți niciun produs abraziv, burete abraziv, solvent sau obiect metallic.

• Dacă folosiți un spray pentru cuptor, respectați instrucțiunile de siguranță de pe ambalajul acestuia.
• Nu curățați emailul catalitic cu detergenți.

2.5 Iluminare interioară

AVERTISMENT!

Pericol de electrocutare.

• Referitor la becul (becurile) din acest produs și becurile de schimb vândute separat: Aceste becuri sunt concepute pentru a suporta situațiile fizice extreme din aparatele electrocasnice, cum ar fi cele de temperatură, vibrație, umiditate sau au rolul de a semnaliza informații privitoare la starea operațională a aparatului. Acestea nu sunt destinate utilizării în alte aplicații și nu sunt adecvate pentru iluminarea camerelor din locuință.
• Acest produs conține o sursă de lumină cu clasa de eficiență energetică G.
• Folositi exclusiv becuri cu aceleași specificații.

2.6 Serviciul de asistență tehnică

• Pentru a repara aparatul contactați Centrul de service autorizat.
• Utilizați doar piese de schimb originale.

2.7 Eliminare

AVERTISMENT!

Pericol de rănire sau sufocare.

• Contactați autoritatea locală pentru informații privind eliminarea aparatului.
• Deconectați aparatul de la alimentarea de la rețea.
• Tăiați cablul de alimentare de la rețea chiar de lângă aparat și aruncați-l.

3. DESCRIEREA PRODUSULUI

3.1 Prezentare generală

1 Panou de comandă
2 Buton de selectare pentru funcții de gătire
3 Bec/simbol putere

4 Afişaj
5 Buton de comandă (pentru temperatură)
6 Indicator / simbol pentru temperatură
7 Element de încălzire
8 Bec
9 Ventilator
10 Suport pentru raft, detaşabil
11 Poziții raft

3.2 Accesorii

- Raft sârmă

Pentru forme de prăjituri, vase rezistente la căldură, vase pentru fripturi, vase.

• Cratită

Pentru coacere și frigere sau ca tavă pentru grăsime.

• Ghidaje telescopice

Pentru a introduce și a scoate mai ușor tăvile și raftul de sărmă.

4. PANOUL DE COMANDĂ

4.1 Pornirea și oprirea aparatului

Pentru a porni aparatul:

1. Apăsați butoanele. Butoanele ies în afară.
2. Rotiți butonul de selectare pentru funcțiile de gătire pentru a selecta o funcție.
3. Rotiți butonul de comandă pentru a regla setările.

Pentru a opri cuptorul: rotiți butonul de selectare pentru funcțiile de gătire la poziția oprit 0

4.2 Câmpuri cu senzor / Butoane

-

Pentru a seta ora.

Pentru a seta o funcție ceas.

Pentru a seta ora.

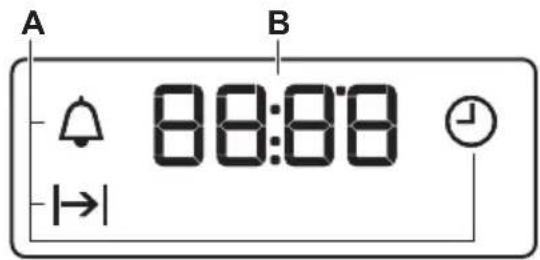

4.3 Afişaj

A. Functiile ceasului
B. Timer

5. ÎNAINTE DE PRIMA UTILIZARE

AVERTISMENT!

Consultați capitolele privind siguranța.

5.1 Setarea orei

După prima conectare la sursa de curent, așteptați până când afișajul indică: „12:00”.

1. ,+ apāsaṭi pentru a seta timpul.
2. • apăsați pentru a confirma sau timpul setat va fi salvat automat după 5 secunde.

5.2 Preîncălzirea și curățarea inițială

Preîncălziți aparatul gol înainte de prima utilizare și primul contact cu alimentele. Aparatul poate emite mirosuri neplăcute și fum. Ventilați camera în timpul preîncălzirii.

1. Scoate accesoriiile și suporturile de raft detaşabile din aparat.
2. Setați funcția ☐. Setați temperatura maximă. Lăsați aparatul să funcționeze timp de 1 h.

6. UTILIZAREA ZILNICĂ

AVERTISMENT!

Consultați capitolele privind siguranța.

6.1 Funcții de gătire

Illuminare

Pentru a aprinde lumina.

Aer cald umed

Această funcție este concepută să economisească energia în timpul gătitului. Atunci când folosiți această funcție, temperatura din interiorul aparatului poate fi diferită de temperatura setată. Nivelul de căldură poate fi redus. Pentru mai multe informații, consultă capitolul „Utilizarea zilnică”, note cu privire la: Aer cald umed.

Încalzire sus si jos

Pentru a coace și rumeni alimentele fără să schimbi poziția raftului.

Încălzire jos

Pentru a coace prăjituri crocante la bază și pentru a conserva alimentele.

1. Setați funcția 📋. Setați temperatura maximă. Lăsați aparatul să funcționeze timp de 15 min.
2. Setați funcția 📋. Setați temperatura maximă. Lăsați aparatul să funcționeze timp de 15 min.
3. Opriti aparatul și așteptați să se răcească.
4. Curăță aparatul și accesoriiile doar cu o lavetă din microfibră, apă caldă și un detergent neagresiv.
5. Introduceți accesoriiile și suporturile detașabile ale raftului înapoi pe poziția lor inițială.

Aer cald cu ventilatie

Pentru a frige carne și a coace prăjituri. Setați o temperatură mai scăzută decât pentru încălzire sus/jos, deoarece ventilatorul distribuie căldura uniform în interiorul cuptorului.

Grill

Pentru gătirea la grătar a feliilor subțiri de alimente și pentru pâine prăjită.

Grill rapid

Pentru rumenirea alimentelor subțiri în cantități mari și pentru pâine prăjită.

Gatire intensiva

Pentru a rumeni bucăți mari de carne sau carne de pasăre nedezosată pe un singur raft. Pentru a coace, gratina și pentru a rumeni.

Functie Pizza

Pentru a coace pizza și alte preparate care necesită mai multă căldură de dedesubt.

6.2 Note cu privire la: Aer cald umed

Această funcție a fost folosită pentru conformarea cu clasa de eficiență energetică

și cerințele de ecodesignEU 65/2014 ( în conformitate cu și EU 66/2014). Teste conforme cu: IEĆ/EN 60350-1.

Uşa cuptorului trebuie închisă pe durata gătirii pentru a nu întrerupe funcția astfel încât cuptorul să funcționeze cu cea mai ridicată eficiență energetică posibilă.

Pentru instructiuni de gătire consultați capitolul „Informații și sfaturi”, Aer cald umed. Pentru recomandări generale privind economia de energie, consultați capitolul

„Eficiența energetică”, recomandări pentru economisirea energiei.

6.3 Setarea funcției de gătire

1. Rotiți butonul de selectare pentru funcțiile de gătire pentru a selecta o funcție de gătire.
2. Rotiți butonul de comandă pentru a selecta temperatura.
3. Când gătitul se încheie, rotiți butoanele la poziția oprit pentru a opri cuptorul.

7. FUNCTII SUPLIMENTARE

7.1 Ventilator de răcire

Atunci când aparatul este în funcțiune, ventilatorul de răcire pornește automat pentru a menține reci suprafețele aparatului. Dacă oprești cuptorul, ventilatorul de răcire va continua să funcționeze până când aparatul s-a răcit.

7.2 Termostatul de siguranță

Functionarea incorectă a cuptorului sau componentele defecte pot să cauzeze

supraîncălzirea periculoasă. Pentru a preveni acest lucru, cuptorul are un termostat de siguranță care întrerupe alimentarea cu curent. În momentul în care temperatura scade, cuptorul pornește din nou în mod automat.

8. FUNCTIILE CEASULUI

8.1 Tabelul cu Functiile ceasului

Ora curentă

Pentru a seta, modifica sau verifica ora curentă.

Durata

Pentru a seta durata de funcționare a aparatului.

Cronometru

Pentru a seta o numărătoare inversă. Aceas-tă funcție nu are nicio influență asupra funcționării cuptorului. Puteți seta această funcție oricând, chiar și atunci când cuptorul este oprit.

8.2 Setarea: Ora curentă

1. • apăsați în mod repetat pentru a modifica ora curentă. se aprinde intermitent.

2. ,+ apasați pentru a seta timpul.
   După aproximativ 5 sec, indicatorul pentru timp încetează aprinderea intermitentă, iar afișajul indică ora.

3. se aprinde intermitent când introduceti cuptorul în priză, când a fost o pană de curent sau când cronometrul nu este setat.
   +, - apăsați pentru a seta timpul.

8.3 Setarea: Durata

1. Setați o funcție de gătire și temperatura.
2. • apăsați în mod rep aprinde intermitent.
3. +,-apăsați pentru a seta: Durata.
   Afisajul indică |→|. |→| se aprinde intermitent la sfârşitul timpului setat. Se aude semnalul și cuptorul se opreşte.

4. Pentru a opri semnalul apăsați orice buton.

5. Rotiți butoanele de selectare la poziția oprit.

8.4 Setarea: Cronometru

1. • apăsați în mod repetat. se aprinde intermitent.
2. +, -apăsați pentru a seta timpul. Functția pornește automat după 5 sec. La încheierea duratei alese, este emis semnalul sonor.

3. Pentru a opri semnalul apăsați orice buton.

4. Rotiți butoanele de selectare la poziția oprit.

8.5 Anulare: Functiile ceasului

1. -apăsați repetat până când simbolul funcției ceas începe să clipească.
2. Apăsați lung —.

Funcția ceas se oprește după câteva secunde.

9. UTILIZAREA ACCESORIILOR

! AVERTISMENT!

Consultați capitolele privind siguranța.

9.1 Introducerea accesoriiilor

O mică adâncitură în partea superioară sporește siguranța și oferă protecție împotriva înclinării. Adânciturile sunt și dispozitive anti-răsturnare. Marginea raftului împiedică alunecarea vaselor de pe acesta.

Raft sârmă

Introduceți raftul pe șinele de ghidare ale suportului pentru rafturi și asigurați-vă că piciorușele sunt îndreptate în jos. Asigurați-vă că raftul atinge partea din spate a interiorului cuptorului.

Cratiță adâncă

Împingeți tava între șinele de ghidare ale suportului raftului.

10. INFORMATII ŞI SFATURI

10.1 Recomandări pentru gătit

Temperatura și duratele de gătire din tabele sunt doar orientative. Acestea depind de rețetele și de calitatea și cantitatea ingredientelor utilizate.

Aparatul dvs. poate coace sau frige diferit de aparatul dvs. anterior. Sfaturile de mai jos prezintă setările recomandate pentru temperatură, durata gătirii și poziția raftului pentru anumite tipuri de alimente.

Numărați pozițiile rafturilor începând din partea de jos a podelei cuptorului.

Dacă nu puteți găsi setările pentru o rețetă specială, căutați alta similară.

Pentru recomandări privind economia de energie, consultați capitolul „Eficiența energetică”.

Simboluri utilizate în tabele:

	Tipul alimentelor
	Funcția de încălzire
	Temperatură
	Accesoriu
	Pozitie raft
	Durată gătire (min)

Folosiți forme și recipiente în culori închise, fără reflexie. Acestea absorb mai bine

căldura decât vasele deschise la culoare și cu reflexie.

• Tigaie pentru pizza - închisă la culoare, fără reflexie, diametru 28cm
• Vas de copt - închis la culoare, fără reflexie, diametru 26cm
• Ramekins - ceramică, diametru 8cm, înălțime 5 cm
• Formă pentru aluat fraged - închisă la culoare, fără reflexie, diametru 28cm

10.3 Aer cald umed

Pentru cele mai bune rezultate, respectați sugestiile din tabelul de mai jos.

		°C	☐	☐
Rulouri dulci, 12 bu- căți	tavă de gătit sau tavă de co- lectare	175 3 40 - 50
Rulouri, 9 bucăți tavă de gătit sau tavă de co- lectare		180 2 35 - 45
Pizza congelată, 0,35 kg	raft sărmă 180 2 45 - 55
Ruladă tavă de gătit sau tavă de co- lectare		170 2 30 - 40
Negresă tavă de gătit sau tavă de co- lectare		170 2 45 - 50
Soufflè, 6 bucăți vas ceramic ramekin pe raft de sărmă		190 3 45 - 55
Blat de pandișpan formă pentru aluat fraged pe raft de sărmă		180 2 35 - 45
Sandviș Victoria vas de copt pe raft de sărmă 170 2 35 - 50
Pește fiert, 0,3 kg tavă de gătit sau tavă de co- lectare		180 2 35 - 45
Pește întreg, 0,2 kg tavă de gătit sau tavă de co- lectare		180 3 25 - 35
File de pește, 0,3 kg tavă de pizza pe raft de sărmă 170 3 30 - 40
Carne fiartă, 0,25 kg tavă de gătit sau tavă de co-lectare		180 3 35 - 45
Şaşlâc, 0,5 kg tavă de gătit sau tavă de co-lectare		180 3 40 - 50
Prăjituri, 16 bucăți tavă de gătit sau tavă de co-lectare		150 2 30 - 45
Pricomigdale, 20 de bucăți	tavă de gătit sau tavă de co-lectare	180 2 45 - 55
Brioșe, 12 bucăți tavă de gătit sau tavă de co-lectare		170 2 30 - 40
Pateuri sărate, 16 bu-căți	tavă de gătit sau tavă de co-lectare	170 2 35 - 45
Fursecuri, 20 de bu-căți	tavă de gătit sau tavă de co-lectare	150 2 40 - 50
Mini tarte, 8 bucăți tavă de gătit sau tavă de co-lectare		170 2 30 - 40
Legume, fierte, 0,4 kg tavă de gătit sau tavă de co-lectare		180 2 35 - 45
Omletă vegetariană tavă de pizza pe raft de sărmă 180 3 35 - 45
Legume mediteranee-ne, 0,7 kg	tavă de gătit sau tavă de co-lectare	180 4 35 - 45

10.4 Informații pentru institutele de testare

Teste conforme cu IEC 60350-1.

			°C
Prăjituri mici, 20 bucăți pe tavă	Încalzire sus si jos Tavă de gă-tit	3 170 20 - 35
Prăjituri mici, 20 bucăți pe tavă	Aer cald cu ventilatie Tavă de gă-tit	3 150 - 160 20 - 35
Prăjituri mici, 20 bucăți pe tavă	Aer cald cu ventilatie Tavă de gă-tit	2 și 4 150 - 160 20 - 35
Plăcintă cu mere, 2 forme ∅20 cm	Încalzire sus si jos Raft sărmă	2 180 70 - 90
Plăcintă cu mere, 2 forme ∅20 cm	Aer cald cu ventilatie Raft sărmă	2 160 70 - 90
Pandișpan fără grăsimi, formă pentru tort ∅26 cm 1)	Încalzire sus si jos Raft sărmă	2 170 40 - 50

		[YSCW]
Pandispan fără grăsimi, formă pentru tort ∅26 cm 1)	Aer cald cu ventilatie Raft sârmă 2 160 40 - 50
Pandispan fără grăsimi, formă pentru tort ∅26 cm 1)	Aer cald cu ventilatie Raft sârmă 2 și 4 160 40 - 60
Biscuit sfărâmicios Aer cald cu ventilatie Tavă de gă- tit			3 140 - 150 20 - 40
Biscuit sfărâmicios Aer cald cu ventilatie Tavă de gă- tit			2 și 4 140 - 150 25 - 45
Biscuit sfărâmicios Încalzire sus si jos Tavă de gă- tit			3 140 - 150 25 - 45
Pâine prăjită 1)	Grill Raft sârmă 4 maxim 1 - 5

1) Preîncălziți aparatul timp de 10 minute.

11. ÎNGRIJIREA ŞI CURĂȚAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

11.1 Observații privind curățarea

Agenți de curățare

• Curățați partea din față a aparatului doar cu o lavetă din microfibră, cu apă caldă și un detergent neagresiv. Curățați și verificați garnitura ușii din jurul cadrului cavității.
• Folositi o soluție de curățare dedicată pentru suprafețe metalice.
• Curățați petele cu un detergent neutru. Nu îl folosiți pe suprafețele catalitice.

Utilizarea zilnică

- Curățați interiorul aparatului după fiecare utilizare. Acumularea de grăsimi sau de orice alte reziduuri poate produce un incendiu.

- Umezeala poate produce condens în aparat sau pe panourile de sticlă ale ușii. Pentru a reduce condensul, lasă aparatul să funcționeze timp de 10 minute înainte de gătire. Nu depozitați preparatele în aparat pentru mai mult de 20 de minute. Uscați interiorul aparatului numai cu o lavetă din microfibră după fiecare utilizare.

Accesorii

• Curățați toate accesoriiile după fiecare utilizare și lăsați-le să se usuce. Folosiți doar o lavetă din microfibră, apă caldă și un detergent neagresiv. Nu curățați accesoriiile în mașina de spălat vase.
• Nu curățați accesoriiile anti-aderente folosind un agent de curățare abraziv sau obiecte cu muchii ascuțite.

11.2 Scoaterea suporturilor raftului

Scoateți suporturile raftului pentru a curăța aparatul.

1. Opriti aparatul și așteptați să se răcească.
2. Trageți partea din față a suportului pentru rafturi și îndepăratați-o de peretele lateral.
3. Trageți partea din spate a suportului pentru raft și îndepărtați-o de peretele lateral și îndepărtați.

1. Instalați suporturile pentru raft în ordine inversă.

Stifturile de fixare de pe ghidajele telescopice trebuie să fie îndreptate spre față.

11.3 Capac catalitic pentru ventilator

Capacul ventilatorului este acoperit cu email catalitic. Acesta absoarbe grăsimea care se colectează pe pereți în timpul funcționării aparatului. Pentru a susține procedura de autocurățare, încălziți în mod regulat aparatul gol.

Petele sau decolorarea stratului catalitic nu au niciun efect asupra curățării.

1. Opriti aparatul și așteptați să se răcească.
2. Scoateți toate accesoriiile.

3. Curățați podeaua cuptorului și geamul de la interior al ușii cu apă caldă, o lavetă moale și detergent neutru.

4. Setati funcția: ☐.

5. Setati temperatura: 250 °C.

Durată: 1 h

1. Când aparatul este rece, curățați interiorul cuptorului cu o lavetă moale și umedă

11.4 Scoaterea și montarea ușii

Uşa cuptorului are patru panouri de sticlă. Puteți să scoateți ușa și panourile de sticlă de la interior pentru a le curăța. Citiți toate instrucțiunile de la „Scoaterea și instalarea ușii” înainte de a scoate panourile de sticlă.

ATENTIE!

Nu utilizați aparatul fără panourile de sticlă.

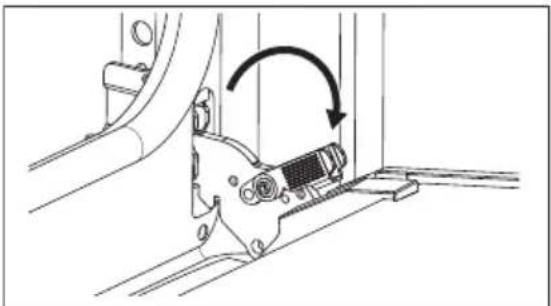

1. Deschideți ușa complet și țineți ambele balamale.

1. Ridicați și trageți încuietorile până când se aude un clic.

1. Închideți ușa cuptorului până la jumătate în prima poziție de deschidere. După aceea, ridicati și trageți pentru a scoate ușa din locaș.

1. Puneti uşa pe o lavetă moale pe o suprafață stabilă.

2. Tineți garnitura ușii B pe partea superioară a ușii de ambele părți și apăsați-o către interior pentru a elibera clema.

1. Trageți garnitura ușii spre față pentru a o scoate.

2. Tineți panoul de sticlă al ușii de partea superioară și scoateți-l cu atenție. Asigurați-vă că sticla iese complet din suporturi.

1. Curățați panourile de sticlă cu apă caldă și săpun. Uscați cu atenție panourile de sticlă. Nu curățați panourile de sticlă în mașina de spălat vase.
2. După curățare, instalați panoul de sticlă și ușa cuptorului.

Dacă ușa este instalată corect, veți auzi un clic la închiderea clemelor.

Zona imprimată trebuie să fie orientată spre partea interioară a ușii. După instalare, asigurați-vă că suprafața cadrului panoului din sticlă din zonele serigrafiate nu prezintă asperități la atingere.

Dacă este instalată corect, garnitura ușii face clic.

Asigurați-vă că ați montat corect panoul intern din sticlă Ain locașuri.

Consultați capitolele privind siguranța.

12.1 Ce trebuie făcut dacă...

În orice situație care nu este prevăzută în acest tabel, contactați un Centru de service autorizat.

11.5 Înlocuirea becului

AVERTISMENT!

Pericol de electrocutare.

Becul poate fi fierbinte.

1. Opriti aparatul și așteptați să se răcească.
2. Deconectați aparatul de la alimentarea de la retea.
3. Puneti laveta pe podeaua cuptorului.

ATENTIE!

Țineți întotdeauna becul cu halogen cu o cârpă pentru a preveni arderea reziduurilor de grăsime pe bec.

Becul din spate

1. Rotiți capacul de sticlă și scoateți-l.
2. Curățați capacul de sticlă.
3. Înlocuiti becul cu un bec adecvat rezistent la o temperatură de 300 °C.
4. Montați capacul de sticlă.

Problemă Cauză și remediere

Aparatul nu se încălzește. Siguranța este arsă. Verificați dacă siguranța este cauza defectiunii. Dacă problema persistă, contactați un electrician autorizat.
Garnitura ușii este deteriorată.	Nu utilizati aparatul. Contactați un Centru de service autorizat.
Afisajul indică „12.00". A fost o pană de curent. Setați timpul.

Problemă Cauză și remediere

Becul nu funcționează. Becul este ars. Înlocuiti becul. Consultați „Îngrijire și curățare”, Înlocuirea becului.

12.2 Date pentru service

Dacă nu puteți remedia problema de unul singur, contactați comerciantul sau un centru de service autorizat.

Datele necesare solicitate de centrul de service se găsesc pe plăcuța cu date tehnice.

Plăcuța cu datele tehnice se află pe cadrul frontal al cuptorului. Este vizibilă atunci când deschideți ușa. Nu scoateți plăcuța cu date tehnice din aparat.

Îți recomandăm să notezi datele aici:

Model (MOD.):

Numărul produsului (PNC):

Numărul de serie (S.N.):

13. EFICIENTĂ ENERGETICĂ

13.1 Fișa cu informații despre produs și informații despre produs în conformitate cu Regulamentul UE privind etichetare ecologică și energetică

Denumirea furnizorului Electrolux

Identificarea modelului EOF3F70X 949496974

Index de eficiență energetică 95.3

Clasă de eficiență energetică A

Consum de energie cu o încărcătură standard, modul convențional 0.95 kWh/ciclu

Consum de energie cu o încărcare standard, în modul ventilație 0.81 kWh/ciclu

Număr de cavități 1

Sursă de căldură Energie electrică

Volumul 72 l

Tip cuptor Cuptor încorporabil

Masă 27.1 kg

IEC/EN 60350-1 - Aparate de gătit electrocasnice - Partea 1: Gamă, cuptoare, cuptoare cu abur și grill-uri - Metode pentru măsurarea performanței.

13.2 Informații despre produs pentru consumul de energie și timpul maxim de atingere a modului de putere scăzută aplicabil

Consumul de putere în standby 0.8 W

Timpul maxim necesar pentru ca echipamentul să atingă automat modul de putere scăzută aplicabil 20 min.

13.3 Sfaturi pentru economisirea energiei

Următoarele sfaturi de mai jos vă vor ajuta să economisiți energie atunci când utilizați aparatul.

Asigură-te că ușa aparatului este închisă în timpul funcționării. Nu deschide ușa aparatului prea des în timpul gătirii. Menține garnitura ușii curată și asigură-te că este bine fixată în poziție.

Folosiți vase metalice și forme și recipiente întunecate care nu reflectă pentru o economie optimizată de energie.

Nu preîncălziți aparatul înainte de gătire decât dacă acest lucru este recomandat în mod specific.

Ai grijă ca pauzele să fie cât mai mici între două coaceri, atunci când pregătești mai multe preparate o dată.

Gătitul cu ventilator

Atunci când este posibil, folosește funcțiile de gătit cu ventilator pentru a economisi energie.

Căldura reziduală

Atunci când durata de gătire este mai mare de 30 de min, redu temperatura aparatului cu cel puțin 3 - 10 min înainte de încheierea gătirii. Căldura reziduală din interiorul aparatului va continua să gătească preparatul.

Folosiți căldura reziduală pentru a menține mâncarea caldă sau pentru a încălzi alte preparate.

Menținerea caldă a alimentelor

Alegeți setarea pentru cea mai mică temperatură posibilă pentru a folosi căldura reziduală și menține mâncarea caldă.

Aer cald umed

Funcție concepută pentru a economisi energie în timpul gătirii.

14. INFORMATII PRIVIND MEDIUL

Reciclați materialele marcate cu simbolul Pentru a recicla ambalajele, acestea trebuie puse în containerele corespunzătoare. Ajutați la protejarea mediului și a sănătății umane și la reciclarea deșeurilor din aparatele electrice și electrocasnice. Nu aruncați aparatele

marcate cu acest simbol Impreună cu deșeurile menajere. Returnați produsul la centrul local de reciclare sau contactați administrația orașului dvs.

[Non-Text]

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

......

......

......

[Non-Text]

[Non-Text]

[EMPTY]

[Non-Text]

[Non-Text]

electrolux.com
