MANUAL DE UTILIZARE FMA-14I2HD99 TCL

Citiți cu atenție acest manual înainte de a instala și utiliza aparatul de aer condiționat. Păstrați acest manual pentru consultări ulterioare.

PREZENTARE

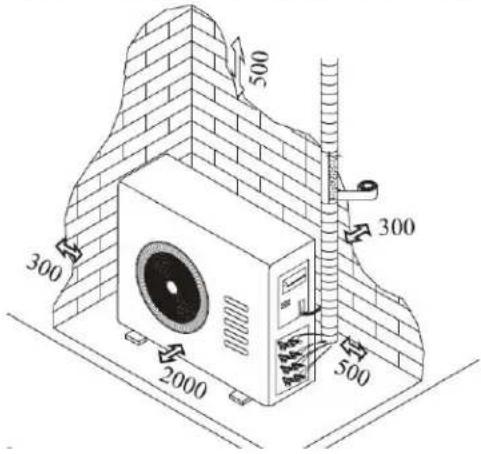

Unitatea exterioroară

1 din 2

1 din 3

1 din 4

1 din 5

Unitatea interioară

Montare pe perete 9K/12K/18K

Casetă 9K/12K/18K

Furtun 9K/12K/18K

Consolă 9K/12K/18K

TABEL POTRIVIRE

Match table
Outdoor unitIndoor unit	1 to 2	1 to 3	1 to 4	1 to 5
Standard indoor combination under Erp(Btu/h)	09+09	09+09+09	09+09+09+09	09+09+09+09+09
One unit(Btu/h)	09,12,18	09,12,18	09,12,18	09,12,18
Two units(Btu/h)	09+09,09+12,09+18,12+12	09+09,09+12,12+12,09+18,12+18,18+18	09+09,09+12,12+12,09+18,12+18,18+18	09+09,09+12,12+12,09+18,12+18,18+18
Three units(Btu/h)	None	09+09+09,09+09+12,09+09+18,09+12+12,09+12+18,12+12+12	09+09+09,09+09+12,09+12+12,09+09+09+18,09+12+18,12+12+12,12+12+18	09+09+09,09+09+12,09+12+12,09+09+09+18,09+12+18,12+12+12,12+12+18,12+18+18,18+18+18
Four units(Btu/h)	None	None	9+9+9+9,9+9+9+12,9+9+9+18,9+9+12+12,9+12+12+12	09+09+09+09,09+09+09+12,09+09+09+18,09+09+12+12,09+09+12+18,09+12+12+12,09+12+12+18,09+12+18+18,09+18+18+18,12+12+12+12,12+12+12+18,12+12+18+18
Five units(Btu/h)	None	None	None	09+09+09+09,09+09+09+09+12,09+09+09+09+18,09+09+09+12+12,09+09+09+12+18,09+09+09+18+18,09+09+12+12+12,09+09+12+12+18,09+12+12+12,09+12+12+12,09+12+12+12,12+12+12+12

Tabel potrivire
Unitate interioară/Unitate exterioroara
Combinatie standard interioară Erp (Btu/h)
Două unități (Btu/h)
Trei unități (Btu/h) NU
Patru unități (Btu/h) NU NU
Cinci unități (Btu/h) NU NU NU

CUPRINS

PREZENTAREAAGENTILOR FRIGORIFICI R32 & R290......1

REGULI DE SIGURANTĂ....2

DENUMIREA PIESELOR....5

AFIŞAJ UNITATE INTERIOARĂ....6

FUNCTIA DE URGENTĂ ȘI FUNCTIA DE AUTOREPORNIRE....7

TELECOMANDĂ....8

INSTRUCTIUNI DE FUNCTIONARE....12

MANUAL DE INSTALARE....21

ÎNTRETINERE....35

PROBLEME DE DEPANARE....36

PREZENTAREAAGENTILOR FRIGORIFICI R32 & R290

Agenții frigorifici folosiți pentru aparatele de aer condiționat sunt hidrocarburile R32 și R290 prictenoase cu mediul. Cele două tipuri de agenți sunt inflamabili și inodori. De ascmenca, pot arde și exploda în anumite condiții. Cu toate acestea, nu există risc de incendiu și explozie o respectați următorul tabel pentru instalarea aparatului într-o cameră cu o suprafață corectă și dați îl folosiți corect.

În comparație cu alți agenți, agenții frigorifici R32 & R290 sunt prietenoși cu mediul și nu s stratul de ozon, iar emisiile de gaz de seră sunt foarte mici.

Atentie

• Citiți manualul înainte de instalare, utilizare, întreținere.
• Nu folosiți mijloace pentru a accelera procesul de curățare, altele decât cele recomandate de producător.
• Nu performati sau incendiati aparatul.
• Aparatul va fi depozitate într-o cameră fără surse cu funcționare continuă (de exemplu, flacără deschisă, aparat cu gaz sau încălzitor electric).
• Contactați cel mai apropiat centru post-vânzare dacă este necesară mentenanță. La momentul mentenanței, personalul de mentenanță trebuie să respecte manualul de funcționare furnizat, iar personalul necalificat nu trebuie să efectueze reparații la aparat.
• Este necesar să respectați prevederile legilor și reglementatorilor naționale privind gazele.
• Este necesar să curățați agentul frigorific din sistem când efectuați operațiuni ale aparatului de aer condiționat.

Citiți
manualul Citiți de utilizare.

manualul

de Citiți instalare.

manualul de întreținere.

REGULI DE SIGURANTĂ ȘI RECOMANDĂRI PENTRU INSTALARE

➢ Citiți acest ghid înainte de instalare și utilizare.
➢ Pe durata instalării unităților exterioare și interioare, accesul la zona de lucru trebuie interzisă copiilor. Se pot întâmpla accidente neprevăzute.
Asigurati-vă că baza unității exterioare este fixată ferm.
➢ Verificați ca aerul să nu poată pătrunde în sistemul de agent frigorific și verificați scurgerile de agent frigorific când mutați aparatul de aer condiționat.
➢ Efectuați teste după instalarea aparatului și înregistrati datele.
➢ Evaluările de pe siguranța instalată sunt T5A/250V.
➢ Utilizatorul trebuie să protejeze unitatea interioară cu o siguranță de capacitate adecvată pentru curentul maxim sau cu alt dispozitiv de protectie la suprasarcină.
Asigurați-vă că voltajul corespunde cu cel menționat pe plăcuță. Păstrați comutatoarele curate. Introduceți corect în priză, evitând riscul de electrocutare sau incendiu din cauza contactului insuficient.
➢ Verificați ca priza să fie corectă sau schimbați-o.
Aparatul trebuie echipat cu dispozitiv de deconectare, care permite deconectarea totală în condiții de suprasarcină, conform regulilor de cablare.
➢ Aparatul trebuie instalat de personal calificat.
Nu instalați aparatul la o distanță mai mică de 50 cm de substanțe inflamabile (alcool sau de recipiente presurizate (ex.: tuburi de spray).
➢ Dacă aparatul este folosit în zone fără ventilație, atenție la scurgerile de agent frigorific care poate cauza incendiu.
Ambalajele sunt reciclabile și trebuie reciclate în containere separate. La finalul ciclului de viață, duceti aparatul de aer condiționat la un centru de colectare special.
➢ Folosiți aparatul doar conform acestui manual. Aceste instrucțiuni nu acoperă toate situațiile posibile. Ca în cazul oricărui aparat casnic, sunt recomandate bunul simți și precauția pentru funcționare și mentenanță.
➢ Aparatul trebuie instalat conform reglementărilor naționale aplicabile.
➢ Înainte de accesa terminalele, toate circuitele electrice trebuie oprite de la sursa de alimentare.
➢ Aparatul trebuie instalat conform reglementărilor de cablare nationale.
Acest aparat poate fi folosit de copii de 8 ani și peste și de persoane cu capacități fi mentale reduse sau fără experiență sau cunoștințe dacă sunt supravegheate sau primesc instrucțiuni și înțeleg pericolele implicate. Copiii nu se vor juca cu aparatul. Curățarea și mentenanța nu vor fi efectuate de copii nesupravegheati.
Nu încercați să instalați aparatul singur. Contactați personal specializat.
Curățarea și mentenanța trebuie efectuate de către personal tehnic specializat. Deconectați aparatul de la sursa de alimentare înainte de a efectua operațiuni de curățare și mentenanță.
Nu scoateți din priză când aparatul este încă pornit, poate cauza incendiu.
Acest aparat este proiectat pentru medii casnice și nu trebuie folosit în alte scopuri, cum ar fi uscarea hainelor, răcirea alimentelor etc.
➢ Folosiți întotdeauna aparatul cu filtrul de aer montat. Utilizarea aparatului fără filtrul de aer poate cauza acumularea excesivă de praf pe piesele interne, cu defectiuni ulterioare.

➢ Utilizatorul este responsabil pentru instalarea aparatului de către un tehnician autorizat, care trebuie să verifice împământarea conform legislației în vigoare și să monteze un circuit termomagnetic.

Bateriile din telecomandă trebuie reciclate și aruncate responsabil. Aruncați bateriile la punctul de colectare pentru deșeuri.

Nu vă expuneți direct fluxului de aer rece. Expunerea directă și prelungită la aer rece poate fi periculoasă pentru sănătatea dvs. Atenție la camerele în care sunt copii, persoan în vârstă sau bolnavi.

➢ Dacă iese fum din aparat sau dacă este miros de ars, opriți imediat alimentarea și contactați centrul de service.

➢ Utilizarea prelungită a aparatului în astfel de condiții poate cauza incendiu sau risc de electrocutare.

➢ Reparațiile trebuie efectuate de centrul de service autorizat al producătorului. Reparațiile incorecte pot expune utilizatorului riscului de electrocutare etc.

➢ Deconectați aparatul dacă nu îl folosiți o perioadă îndelungată. Fluxul de aer trebuie ajustat în consecintă.

➢ Clapetele trebuie directionate în jos în modul de încălzire și în sus în modul de răcire.

REGULI DE SIGURANTĂ ȘI RESTRICTII

o Nu îndoiti, răsuciti sau presați cablul de alimentare pentru a preveni deteriorările.

Şocurile electrice sau incendiul pot fi cauzate de un cablu de alimentare deteriorat. Cabl trebuie înlocuit doar de personal calificat.

o Nu folositi extensii sau alte module.

o Nu atingeti aparatul cu picioarele goale sau părti ale corpului umede.

○ Nu obturați intrarea sau evacuarea acrului de la unitatea exterioară sau interioară. Obturarea acestora poate reduce eficienta aparatului, cu posibile daune.

o Nu modificati caracteristicile aparatului.

o Nu instalați aparatul în mediu unde aerul poate conține gaz, ulei sau sulf sau lângă su de căldură.

o Nu vă urcati si nu asezati obiecte grele sau fierbinti pe aparat.

o Nu lăsati ferestrele sau usile deschise mult timp când aparatul functionează.

o Nu directionati fluxul de aer spre animale sau plante.

○ O expunere directă prelungită la aer rece a plantelor și animalelor poate avea efecte negative asupra acestora.

o Nu puneti aparatul în contact cu apa. Izolația electrică poate fi deteriorată și poate cauz electrocutare.

o Nu asezati obiecte pe unitatea exterioară.

o Nu introduceti obiecte în aparat. Poate cauza vătămări.

DENUMIREA PIESELOR

Indoor unit 1 1. Air Intake 2. Front Panel 3. Electrostatic Filter (optional) 4. Air Filter 5. Display Panel 6. Air Outlet 7. Emergency Panel 8. Vertical Adjustment Louver 9. Charcoal Filter (optional) 10. Horizontal Adjustment Louver 11. Air Intake 12. Drain Hose

Unitățile interioare 1, 2, 3, 4, 5

1. Admisie aer
2. Panou față
3. Filtru electrostatic (optional)
4. Filtru aer
5. Panou afişaj
6. Evacuare aer
7. Panou urgentă
8. Clapetă ajustare verticală
9. Filtru cărbune (opțional)
10. Clapetă ajustare orizontală
11. Admisie aer
12. Furtun scurgere

Notă: se scurge în modul de răcire sau uscare.

1. Țevi și cablu alimentare
2. Evacuare aer
3. Telecomandă

Unitate exterioroară

Notă: cifrele de mai sus sunt destinate doar a fi o simplă schiță a aparatului și este posibil să nu corespundă aspectului unităților care au fost achiziționate.

AFIŞAJ UNITATE INTERIOARĂ

Nr.	Led		Funcție
1	SLEEP		Mod SLEEP
2	Afisaj temperatură (dacă există)Cod eroare	88	(1) Se aprinde în timpul funcționări temporizatorului când aparatul de ae condiționat este în funcțiune.(2) Afisează codul de defectiune atu când apare o eroare.
3	TIMER	➊	Se aprinde în timpul funcționării temporizatorului.

Forma și poziția comutatoarelor și indicatoarelor pot fi diferite în funcție de model, dar

functia lor este acecași.

FUNCTIA DE URGENTĂ ȘI FUNCTIA DE AUTOREPORNIRE

FUNCTIA DE AUTOREPORNIRE

Aparatul este setat la funcția de autorepornire de către producător. În cazul unei căderi de tensiune, modulul memorează setările dinaintea căderii. Când electricitatea revine, unitatea repornește automat cu toate setările anterioare păstrate în funcția de memorare.

Pentru a dezactiva funcția de AUTOREPORNIRE, procedați după cum urmează:

1. Opriti aparatul și deconectati de la priză.

2. Apăsați butonul de urgentă și conectați la priză.

3. Mențineți apăsat butonul de urgență mai mult de 10 secunde până când auziți patru semnale sonore scurte. Funția de AUTOREPORNIRE este dezactivată.

4. Pentru a activa funcția, urmați aceeași procedură până când auziți trei semnale sonore scurte.

FUNCTIA DE URGENTĂ

Dacă telecomanda nu funcționcază sau este necesară mentenanță, procedați după cum urmează: Deschideți și ridicati panoul din față până când puteți ajunge la butonul de urgență.

1. Apăsați butonul o dată (semnal sonor) și va intra în funcția de RĂCIRE.

2. Apăsați de două ori butonul de urgență în 3 secunde și va intra în funcția de ÎNCĂL

3. Pentru a opri unitatea, apăsați butonul din nou.

4. După 30 de minute de funcționare forțată, aparatul va începe să funcționeze în modul de răcire la 23, viteza automată a ventilatorului.

*Funcția FEEL este descrisă la pagina 16.

Panou față

La unele modele, butonul de urgență este în partea dreaptă a unității, sub panoul din față. ⚠ Forma și poziția butonului de urgență pot fi diferite în funcție de model, dar funcția este aceeași.

Remarcă: presiunca statică externă a pompei de căldură este 0 Pa pentru toate modelele.

TELECOMANDĂ

TCL TCL

Pentru modele ON/OFF Pentru modele invertor

Butoane telecomandă

Nr.	Butoane	Functie
1		Pentru a porni/opri aparatul de aer condițio
2	GENTLE WIND	Pentru a activa funcția GENTLE WIND
3	MODE	Pentru a selecta modul de funcționare: AUT COOL, DRY, FAN, FAN, HEAT
4	TEMP UP ^	Pentru a crește temperatura de setare, prelu timpul în setarea TIMER.
5	TEMP DN ∨	Pentru a reduce temperatura de setare, redu timpul în setarea TIMER.
6		Pentru a regla direcția fluxului de aer pe (opțional).
7		Pentru a regla direcția fluxului de aer pe orizontală.
8	FAN	Pentru a regla viteza ventilatorului: automat, dezactivare, joasă, mijloc-jos, mijloc, mijloc, înaltă.
9	I FEEL	Pentru a activa funcția I FEEL
10	I SET	Pentru a activa funcția I SET
11	TURBO	Pentru a porni/dezactiva modul TURBO
12	GEN	Pentru a porni/dezactiva modul GENERATOI
13	TIMER/SLEEP	Pentru a porni/dezactiva funcția TIMER și SLEEP
14	ECO/DISPLAY	Pentru a porni/dezactiva modul ECO și iluminarea afișajului LED
15	HEALTH/CLEAN	Pentru a porni/dezactiva funcția HEALTH și funcția Auto Clean.
16	TIMER/SLEEP + ECO/DISPLAY	Pentru a porni/dezactiva funcțiile CHILL WIND și HOT WIND.
17	ECO/DISPLAY + HEALTH/CLEAN	Pentru a porni/dezactiva funcțiile CHILL WIND și HOT WIND.
18		Pentru a activa funcția de blocare pentru capăsați butoanele ∨ și ∧ și împreună mai mult de 3 secunde.

⚠️ Afisajul și unele funcții ale telecomenzii pot varia în funcție de model.

⚠️ Forma și poziția butoanelor și indicatorilor pot varia în funcție de model, dar funcția lor este aceeași.

⚠️ Unitatea confirmă receptia corectă a fiecărui buton printr-un bip.

Este posibil ca unele funcții să nu se potrivească pentru aparatul dvs. de aer condiționat, veți auzi un bip când apăsați aceste butoane, dar aparatul de aer condiționat nu răspunde, ne cerem scuze.

Afişajul telecomenzii, explicația simbolurilor de pe ecran

Nr.	Simbol	Explicație
1	[H044]	Indicator mod AUTO
2		Indicator mod COOLING
3		Indicator mod DRY
4		Indicator mod FAN
5	[CB4C]	Indicator mod HEATING
6		Indicator BATERIE
7	[WTRX]	Indicator TEMPERATURĂ/CEAS
8	sau	Indicator CLAPETE (flux aer)
9		Indicator MUTE
10		Indicator viteză ventilator
11	(FLASH)	Indicator ventilator auto
12		Indicator TURBO
13		Indicator blocare copii
14	[SD4T]	Indicator I FEEL
15	[X480]	Indicator GENTLE WIND
16		Indicator CHILL WIND
17		Indicator ECO
18		Indicator HEALTHY
19		Indicator mod generator
20		Indicator TIMER
21	[HWZA]	Indicator mod SLEEP
22		Indicator HOT WIND
23		Indicator DISPLAY LIGHT
24		Indicator funcție CLEAN
25		Indicator funcție încălzirėC8

Înlocuirea bateriilor

Scoateți capacul baterici din spatele telecomenzii, glisându-l în direcția săgeții.

Instalati bateriile conform direcției (+ și -) afișate pe telecomandă.

Reinstalati capacul bateriei, glisându-l în poziție.

Utilizați 2 baterii LRO 3 AAA (1,5 V). Nu utilizați baterii reîncărcabile. Înlocuți bateriile vechi cu altele noi tastați când afișajul nu mai este lizibil.

Nu aruncați bateriile ca deșeuri municipale nesortate. Este necesar colectarea acestor deșeuri separat pentru tratament special.

Recomandări pentru localizarea și utilizarea suportului telecomenzii (dacă există).

Păstrați telecomanda într-un suport de perete.

INSTRUCTIUNI DE FUNCTIONARE

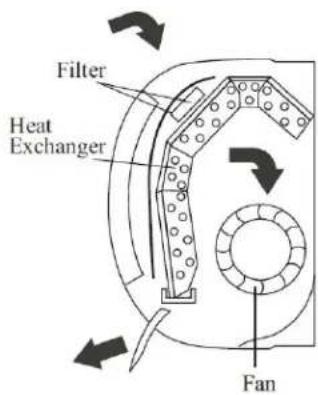

Aerul aspirat de ventilator intră din grătar și trece prin filtru, apoi este răcit/dezumidificat sau încălzit prin schimbătorul de căldură.

Directia de evacuare a aerului este motorizată în sus și în jos prin clapete, și deplasată manu dreapta și la stânga de deflectoarele verticale, pentru uncle modele, deflectoarele verticale pot f: controlate și de motor.

Pornirea/Oprirea aparatului de aer condiționat

Apăsați butonul pentru a opri/porni aparatul de aer condiționat.

GENTLE WIND MODE FAN

MOD RĂCIRE

GENTLE WIND MODE FAN

* Functia de răcire permite aparatului de aer condiționat să răcească camera și în același tir reduce umiditatea aerului.

Pentru a activa funcția de răcire (COOL), apăsați butonul MODE până când simbolul apare pe afișaj.

Cu butonul ∧ sau ∨ setați o temperatură mai mică decât cea a camerei.

MOD ÎNCĂLZIRE

GENTLE WIND MODE FAN

✿ Functia de încălzire permite aparatului de aer condiționat să încălzească camera.

Pentru a activa funcția de încălzire (HEAT), apăsați butonul MODE până când pe afișaj apare simbolul ✱

Cu butonul ∨ sau ∧ setați o temperatură mai mare decât cea a camerei.

În funcția ÎNCĂLZIRE, aparatul poate activa automat un ciclu de dezghețare, care este esențial pentru curățarea înghetului de pe condensator, astfel încât să își recupereze funcția de schimb de căldură. Această procedură durează de obicei 2-10 minute. În timpul dezghețării, ventilatorul unității interioare oprește funcționarea. După dezghețare, se reia automat în modul ÎNCĂLZIRE.

MODUL USCARE

Această funcție reduce umiditatea aerului pentru a face camera mai confortabilă.

Pentru a seta modul DRY, apăsați MODE până când apare pe afișaj. Este activată o funcție automată de pre-setare.

MODUL FAN (nu butonul FAN)

Modul ventilator, numai ventilație.

Pentru a seta modul FAN, apăsați MODE până când apare pe afișaj.

MODULAUTO

Modul automat.

Pentru a seta modul AUTO, apăsați MODE până când apare pe afișaj.

În modul AUTO, modul de functionare va fi setat automat în funcție de temperatura camerci.

SCHIMBAREA VITEZEI VENTILATORULUI

GENTLE WIND MODE FAN

Apăsați butonul FAN pentru a seta viteza ventilatorului în funcțiune, aceasta poate fi setată la viteza AUTO/ MUTE/ LOW/ MID-LOW/ MID/ MID-HI/HIGH/TURBO.

CONTROLUL FLUXULUI DE AER

GENTLE WIND MODE FAN

1. Flux de aer normal în 4 căi (vertical și orizontal):

(1) Apăsați pentru a activa clapele orizontale pentru a se balansa de sus în jos. Apăsați din nou pentru a opri mișcarea de balansare la unghiul curent.
(2) Apăsati pentru a activa deflectoarele verticale pentru a le balansa de la stânga la dreapta. Apăsati din nou pentru a opri mișcarea de balansare la unghiul curent.

1. Flux de aer precis vectorial

(1) Apăsați și mențineți apăsat timp de 1 secundă, acesta va intra în fluxul de aer vector orizontal, puteți selecta un unghi mic de balansare dorit:

$$ \left. \right\rbrack \triangleright \left. \right\rbrack - \triangleright \left. \right\rbrack - \triangleright \left. \right\rbrack^ {\prime} \triangleright \left. \right\rbrack = \triangleright \left. \right\rbrack = $$

Opriti selectia timp de 5 secunde, apăsați din nou , ieșiti din fluxul de aer precis al vectoru orizontal.

(2) Apăsați mențineți apăsat timp de 1 secundă, acesta va intra în fluxul de aer vectorial vertical:

$$ \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright \triangleright $$

Opriți selectția timp de 5 secunde, apăsați din nou , ieșiți din fluxul de aer precis al vectoru vertical.

1. Dacă deflectoarele verticale sunt poziționate manual, care sunt plasate sub clapete, li se permite să deplaseze fluxul de aer direct spre dreapta sau spre stânga.

Horizontal Flaps mișcare clapetă; deflectoare verticale; clapete orizontale

⚠️ Această reglare trebuie făcută în timp ce aparatul este oprit.

Nu poziționați niciodată clapetele manual, mecanismul delicat s-ar putea deteriora grav!

Nu băgați niciodată degetele, bețele sau alte obiecte în orificiile de admisie sau de evacuare aerului. Un astfel de contact accidental cu piesele sub tensiune poate cauza daune sau vătămăr imprevizibile.

GENTLE WIND (optional)

În acest mod, aparatul va închide clapetele verticale, aerul curge prin orificiile clapetelor, camera este răcoroasă, dar fără vânt.

Apăsați scurt butonul GENTLE WIND, pe afișaj apare și aparatul va funcționa în modul GENTLE WIND. Apăsați din nou pentru a anula.

NOTĂ: Funcția GENTLE WIND este disponibilă numai în ambele moduri de RĂCIRE.

FUNCTIA I FEEL

Apăsați butonul I FEEL pentru a activa funcția, va apărea pe afișajul de la distanță.

Apăsați din nou pentru a dezactiva această funcție.

Această funcție permite telecomenzii să măsoare temperatura în locația actuală și să trimită ace: semnal către aparatul de aer condiționat pentru a optimiza temperatura și a asigura confortul.

Se va dezactiva automat 2 ore mai târziu.

FUNCTIA TURBO

Pentru a activa funcția Turbo, apăsați butonul TURBO și va apărca pe afișaj. Apăsați din nou pentru a dezactiva această funcție. În modul RĂCIRE/ÎNCĂLZIRE, când selectați funcția TURBO, aparatul va opera răcirea/încălzirea rapidă cu cea mai mare viteză a ventilatorului.

MODUL GENERATOR (optional)

Aparatul de aer condiționat funcționează în modul generator, este de ajutor pentru zona instabilă de putere netă. Prin modul GEN, puteți alege nivelul actual al unității. Există trei niveluri (L1, L2, L3) în a mod, iar curentul crește la rândul său. Pentru a activa funcția GEN, apăsând butonul GEN și nivelul de curent al unității se va rula mai jos

OFF L3 L2 L1

Curent de functionare (% din curentul nominal):

Pentru a anula această funcție, apăsați GEN până când codul OF apare pe afișaj.

MODUL SLEEP

I FEEL TURBO GEN TIMER SLEEP ECO DISPLAY HEALTH CLEAN CHILL / HOT 8°C

Program de operare automată pre-setat.

Apăsați butonul SLEEP și mențineți apăsat timp de 2 secunde pentru a activa modul de repau C apare pe afișaj.

Apăsați și mențineți apăsat timp de 2 secunde din nou pentru a anula acest mod.

În modul SLEEP, aparatul de aer condiționat va regla automat temperatura și viteza ventilatorul pentru a face camera mai confortabilă în timpul nopții.

După 10 ore de funcționare în modul SLEEP, aparatul de aer condiționat va trece la modul a setare anterior.

MODUL ECO

În acest mod, aparatul setează automat funcționarea pentru a economisi energie.

Apăsați butonul ECO, pe afișaj apare și aparatul va funcționa în modul ECO.

Apăsați din nou pentru a anula.

NOTĂ: Funția ECO este disponibilă atât în modurile RĂCIRE, cât și în modurile ÎNCĂLZIRE.

PORNIREA/OPRIREA LED-URILOR AFIŞAJULUI

I FEEL TURBO GEN TIMER SLEEP ECO DISPLAY HEALTH CLEAN CHILL / HOT B°C

Apăsați butonul DISPLAY și mențineți apăsat timp de 2 secunde pentru a aprinde/stinge lumina afișajului LED.

FUNCTIA HEALTH (optional)

Apăsați butonul HEALTH pentru a activa/ieși din funcțiile de sănătate, cum ar fi generatorul cioni/plasmă etc.

Notă: Functia HEALTH nu este disponibilă când aparatul de aer condiționat este oprit.

FUNCTIA SELF-CLEAN (optional)

Această funcție ajută la îndepărtarea murdărici acumulate, bacteriilor etc. din evaporator.

1. Opriti aparatul de aer condiționat, apăsați butonul „CLEAN” pentru a intra în această funcți și va afișa „CL” pe afișajul unității interioare.
2. Această funcție va rula aproximativ 30 de minute și se va ieși automat. Veți auzi 2 bipu este terminată sau anulată.
3. Este normal dacă există zgomot în timpul acestui proces de funcționare, deoarece materialele plastice se extind la căldură și se contractă la frig.
4. Vă sugerăm să utilizati această funcție în următoarele condiții ambientale pentru a evita anumite caracteristici de protectie de siguranță.

Unitatea interioară: temperatură <C30

Unitatea exteriorară: °G<temp<30°C

1. Vă sugerăm să utilizati această funcție o dată la 3 luni.

MOD TIMPER - OPRIREA TEMPORIZATORULUI

Pentru a seta oprirea automată a aparatului de aer condiționat.

Cu aportul pornit, apăsați butonul Timer și utilizați butoanele ∧ și ∨ pentru a seta intervalul timp dorit înainte ca aparatul să se oprească. Apăsați din nou butonul temporizatorului pentru începe numărătoarea inversă.

Notă: Pentru a anula funcția setată, apăsați din nou butonul TIMER.

Notă: În cazul opririi, este necesar să setați din nou TIMER OFF.

Pentru a seta pornirea automată a aparatului de aer condiționat.

Cu aportul oprit, apăsați butonul Timer și utilizați butoanele ∧ și ∨ pentru a seta intervalul d timp dorit înainte ca aparatul să se pornească. Apăsați din nou butonul temporizatorului pentru începe numărătoarea inversă.

Când setarca temporizatorului a fost finalizată, puteți seta modul de funcționare, viteza ventilatorului, temperatura dorită, debitul de aer atunci când aparatul de aer condiționat va funcționa.

Notă: Pentru a anula funcția setată, apăsați din nou butonul TIMER.

Notă: În cazul opririi, este necesar să setați din nou TIMER OFF.

88.8h

FUNCTIA CHILL WIND/HOT WIND (optional)

FAN I FEEL TURBO GEN TIMER ECO HALTH SLEEP DISCUIT CLEAN CHILL / HOT 8°C

În modul de răcire, apăsați ambele butoane TIMER/SLEEP și ECO/DISPLAY și tineți apăsat timp de 2 secunde pentru a activa funcția de CHILL WIND.

1. În modul de încălzire, apăsați ambele butoane TIMER/SLEEP și ECO/DISPLAY și tineți apăsat timp de 2 secunde pentru a activa funcția de HOT WIND.

2. Apăsați ambele butoane TIMER/SLEEP și ECO/DISPLAY și țineți apăsat timp de 2 secunde pentru a ieși din funcția CHILL WIND/HOT WIND.

FUNCTIA ĀNCĂLZIRE°8 (optional)

FAN I FEEL TURBO GEN TIMER ECO HEALTH SLEEP DISP CLEAN CHILL / HOT B°C

8H 1. Apăsați ambele butoane ECO/DISPLAY și HEALTH/CLEAN și țineți apăsat timp de 2 secunde pentru a activa încălzrea .

1. Dacă aparatul de acr condiționat este în standby, această funcție îi permite aparatului de ac condiționat să înceapă automat încălzirea atunci când temperatura interioară este egală sau mai mică de 8, acesta va reveni în regim standby dacă temperatura este egală sauC.mai mare de 3. Când aparatul a fost oprit, apăsați ambele butoane ECO/DISPLAY și HEALTH/CLEAN și tineți apăsat timp de 2 secunde pentru a ieși din ^8H încălzirea .

În fiecare mod de RĂCIRE/ÎNCĂLZIRE/VENTILATOR/USCARE, reglați temperatura (RĂCIRE/ÎNCĂLZIRE), viteza ventilatorului (RĂCIRE/ ÎNCĂLZIRE/VENTILATOR) și balansați ca preferat, apoi apăsați în continuare butonul „I SET” timp de 3 secunde până cânc „AU” apare pe afișaj și fundalul afișajului se schimbă în iluminare, telecomanda va rula și va memora aceste setări. Puteți reseta repetând operația de mai sus.

În fiecare mod de RĂCIRE/ÎNCĂLZIRE/VENTILATOR/USCARE, apăsați butonul „I SET” pentru a activa această funcție, aparatul va funcționa ca setare preferată și veți vedea AU intermitent pe telecomandă. Apăsați din nou sau pe alte butoane pentru a anula această funcție.

Temperatură de funcționare

Aparatul de aer condiționat este programat pentru condiții de viață confortabile și adecvate, conform celor de mai jos, dacă este utilizat în afara condițiilor, anumite caracteristici de protecție de siguranță ar putea intra în vigoare.

Setarea aparatului de aer condiționat:

Mod	Răcire	Încălzire	Uscare
Temperatură
Temperatura camerei	17°C - 32 °C	0 °C - 27°C	17°C-32°C
Temperatura exteriorară	15 °C- 43 °CPentru climat T1	-7 °C- 24°C	15°C- 43°C Pentru climat T1
	15 °C- 52 °CPentru climat T3		15°C- 52°C Pentru climat T3
Aparat de aer condiționat cu invertor
Mod	Răcire	Încălzire	Uscare
Temperatură
Temperatura camerei	17°C - 32 °C	0 °C - 27°C	17°C-32°C
Temperatura exteriorară	15 °C- 50 °C	-15 °C- 24°C	15°C- 50°C
	-15°C- 50 °CPentru modele cu sistem lent de răcire		-15°C- 50°C Pentru modele cu sistem lent de răcire

Unitatea nu funcționează imediat dacă este pornită după ce a fost oprită sau după schimbarea modului în timpul funcționării. Aceasta este o acțiune normală de autoprotecție, trebuie să așteptați aproximativ 3 minute.

Capacitatea și eficiența sunt conform testului efectuat la funcționare la sarcină maximă (se solicită cea mai mare viteză a motorului ventilatorului interior și unghiul maxim de deschidere al clapetelor și deflectoarelor.)

Observații importante

Aparatul de aer condiționat trebuie instalat doar de personal calificat, iar manualul de utilizare este folosit doar de personalul calificat! Specificațiile de instalare trebuie să fie sub incidenta reglementărilor post-vânzare.

Când alimentați cu agent frigorific inflamabil, operațiile neglijente pot cauza vătămări corporale grave sau daune ale bunurilor.

După instalare, trebuie efectuat un test de scurgeri.

- Înainte de operațiuni de mentenanță sau reparații, trebuie efectuată o verificare de siguranță, folosind agent frigorific inflamabil pentru a vă asigura că riscul de incendiu este redus la minimum.

- Este necesar să manevrași aparatul în mod sigur pentru a vă asigura că riscurile care decurg din gazele sau vaporii inflamabili în timpul operațiunilor sunt reduse la minimum.

- Cerințele privind cantitatea totală de agent frigorific alimentat și suprafața camerci unde este montat aparatul sunt indicate în Tabelul GG1 și GG2.

Cantitatea totală și suprafața minimă necesară a camerei

$$ \mathrm{m} _ {1} = (4 \mathrm{m} ^ {3}) ^ {\times} \text {LFL}, \mathrm{m} _ {2} = (2 6 \mathrm{m} ^ {3})) ^ {\times} \text {LFL}, \quad \mathrm{m} _ {3} = (1 3 0 \mathrm{m} ^ {3}) ^ {\times} \text {LFL} $$

Unde LFL este limita inflamabilă inferioară în kg/m3, R290 LFL este 0.038 kg/m3, R32 LFL este 0.306 kg/m3.

Pentru aparatele cu o cantitate ^1 dM ≤ m2:

Cantitatea totală într-o cameră va fi conform: 2.5 × (LFL)^(5/4) × h_0 × (A)^1/2

Suprafața minimă necesară pentru a instala un aparat cu o cantitate de agent M (kg) va fi:

$$ A _ {\min} = (M / (2. 5 \times (L F L) ^ {(5 / 4)} \times h _ {0})) ^ {2} $$

Unde:

M_max este cantitatea maxim permisă pentru aparat, în kg;

M este cantitatea de agent din aparat, în kg;

Amin este suprafața minimă a camerei, în m2;

A este suprafața camerei, în m2;

LFL este limita inflamabilă inferioară, în kg/m3;

H_o este înălțimea de instalare a aparatului, în metri pentru a măcakula Amin, 1.8 pentru perete de montare.

Tabelul GG.1 - Cantitatea maximă (kg)
Categorie Suprafață podea

Category	LFL(kg/m3)	h_0 (m)	Floor area (m2)
			4	7	10	15	20	30	50
R290	0.038	0.6	0.05	0.07	0.08	0.1	0.11	0.14	0.18
		1	0.08	0.11	0.13	0.16	0.19	0.2	0.3
		1.8	0.15	0.2	0.24	0.29	0.34	0.41	0.53
		2.2	0.18	0.24	0.29	0.36	0.41	0.51	0.65
R32	0.306	0.6	0.68	0.9	1.08	1.32	1.53	1.87	2.41
		1	1.14	1.51	1.8	2.2	2.54	3.12	4.02
		1.8	2.05	2.71	3.24	3.97	4.58	5.61	7.254
		2.2	2.5	3.31	3.96	4.85	5.6	6.86	8.85

Tabel GG.2 - Suprafața minimă a camerei (m2)
Categorie Cantitate agent
Suprafață minimă cameră

Category	LFL(kg/m3)	h_0 (m)	Charge amount (M) (kg)Minimum room area (m2)
R290	0.038		0.152kg	0.228 kg	0.304 kg	0.456 kg	0.608 kg	0.76 kg	0.988 kg
		0.6		82	146	328	584	912	1514
		1		30	53	118	210	328	555
		1.8		9	16	36	65	101	171
		2.2		6	11	24	43	68	115
R32	0.306		1.224 kg	1.836 kg	2.448 kg	3.672 kg	4.896 kg	6.12 kg	7.956 kg
		0.6		29	51	116	206	321	543
		1		10	19	42	74	116	196
		1.8		3	6	13	23	36	60
		2.2		2	4	9	15	24	40

PRINCIII DE INSTALARE SIGURĂ

1. Siguranța spațiului

Este interzisă flacăra deschisă. Ventilație necesară

2. Siguranța operațiunilor

Atenție la electricitate Purtați echipament de protecție și Nu folosiți telefonul Statică mănuși antistatice mobil

3. Siguranța instalării

• Detector scurgere agent frigorific
- Locație de instalare adecvată

Schiță detector scurgere agent frigorific

Atentie:

1. Locul de instalare trebuie să fie bine ventilat.

2. Locurile de instalare și mentenanță pentru aparatele care folosesc agent frigorific R290 trebuie să nu fie lângă flacără deschisă sau operațiuni de sudare, fumat, cuptoare deschisă sau orice altă sursă de căldură mai mare de că70 produce ușor flacără deschisă. Locurile de instalare și mentenanță pentru aparatele care folosesc agent frigorific R32 trebuie să nu fie lângă flacără deschisă sau operațiuni de sudare, fumat, cuptoare deschisă sau orice altă sursă de căldură mai marC, dear548 produce ușor flacără deschisă.

3. Când instalați aparatul de aer condiționat, este necesar să luați măsuri antistatice adecvate cum ar fi să purtați îmbrăcăminte și/sau mănuși antistatice.

4. Este necesar să alegeți un loc convenabil pentru instalare sau mentenanță unde gurile de admisie și evacuare a aerului ale unităților exterioară și interioară nu sunt obturate sau aproape de surse de căldură sau în mediu inflamabil/exploziv.

5. Dacă unitatea interioară pierde agent frigorific în timpul instalării, este necesar să opriți imediat supapa unității exterioare, iar personalul tehnic trebuie să iasă până când agentul frigorific se scurge complet, timp de 15 minute. Dacă produsul este deteriorat, trebuie să îl duceți la service. Este interzisă sudarea conductei de agent frigorific sau efectuarea de alte operații la locația utilizatorului.

6. Este necesar să alegeți un loc unde orificiile de admise/evacuare a aerului sunt egale.

7. Evitați locurile unde există alte aparate electrice, comutatoare, prize, dulapuri de bucătărie, paturi, canapele sau alte bunuri sub liniile celor două părți ale unității interioa

Denumire echipament	Cerințe de utilizare
Pompă de vid mic	Trebuie să fie o pompă de vid antiexplozie. Poate asigura o precizie, iar gradul de vid trebuie să fie mai jos de 10Pa.
Dispozitiv încărcare	Trebuie să fie un dispozitiv de încărcare antiexplozie. Poate a anumită precizie, iar gradul de încărcare trebuie să fie mai n
Detector scurgere	Trebuie calibrat periodic. Rata anuală de scurgere nu trebuie dcpășcască 10g.
Detector concentrație	A. Locul de mentenanță trebuie echipat cu un detector de co a agentului frigorific de tip fix și conectat la un sistem de Eroarea nu trebuie să fie mai mare de 5%.B. Locul de mentenanță trebuie echipat cu un detector de co portabil cu alarmă vizuală și sonoră cu două niveluri. Eroarea trebuie să fie mai mare de 10%.C. Detectorul trebuie calibrat periodic.D. Este necesar și să confirmați funcțiile înainte de folosirea detectorului de concentrație.
Manometru	A. Trebuie calibrat periodic.B. Manometrul folosit pentru R22 poate fi folosit pentru agenții frigorifici R290 și R161. Manometrul folosit pentru R410A pofolosit pentru R32.
Stingător incendiu	Este necesar să aveți stingător de incendiu când instalați și r aparatul de acr condiționat. La locul de mentenanță, trebuie s două să mai multe tipuri de pudră uscată, stingător cu dioxio și spumă și care să fie așezate la locațiile desemnate, cu eti vizibile și în locuri la îndemână.

Selectarea locului de instalare

Unitatea interioară

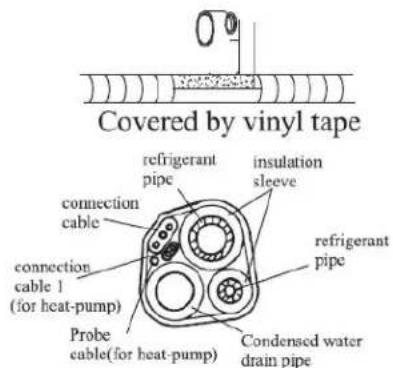

conductă scurgere apă condensată manşon protecție izolatoare cablu electric conductă scurgere apă

• Instalati unitatea exteriorară pe un perete solid, care nu suferă vibrații.
• Porturile de admisie și evacuare nu vor fi obturate. Aerul trebuie să poată intra în toată camera.
• Nu instalati unitatca lângă o sursă de căldură, abur sau gaz inflamabil.
• Nu instalati lângă un loc expus luminii directe a soarelui.
• Alegeti un loc unde apa condensată se poate scurge uşor și este conectată uşor la unita' exteriorară.
• Verificați periodic funcționarea aparatului și păstrați spațiul indicat în imagine.
• Alegeti un loc de unde filtrul poate fi uşor scos.

Unitatea exterioroară

Spatiul minim (în mm) care trebuie rezervat, indicat în imagine

500 300 300 2000 500

• Nu instalați unitatea exterioară lângă surse de căldură, abur sau gaz inflamabil;
• Nu instalati în locuri cu vânt sau praf;
• Nu instalați unde trec foarte mulți oameni. Alegeți un loc unde evacuarea aerului și sunetele de funcționare nu deranjează vecinii;
• Evitați instalarea în lumina directă a soarelui (în caz contrar, folosiți o protecție, dacă este necesar, care nu interferează cu fluxul de aer);
• Păstrați spațiul indicat în imagine pentru ca aerul să circule liber;
• Instalati unitatea într-un loc sigur și solid;
• Dacă unitatea exterioară suferă vibrații, montați garnituri de cauciuc pe picioarele unității.

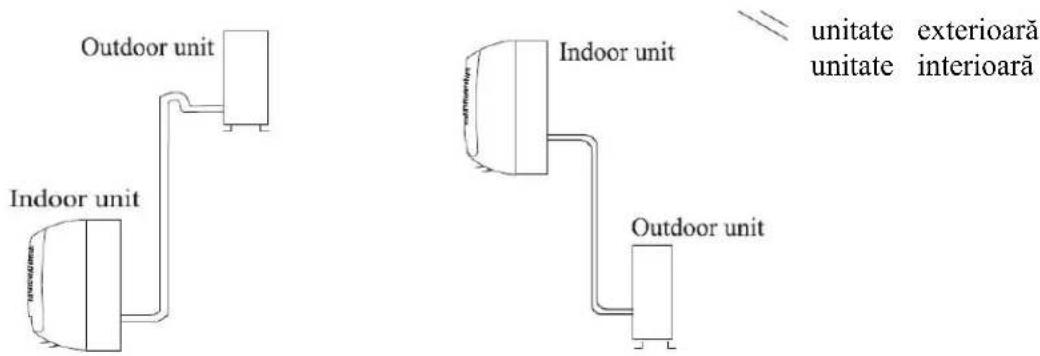

Diagramă de instalare
    note right of B "unitate exteriorară"
    note right of D "unitate interiorară"

Cumpărătorul trebuie să se asigure că persoana/firma care instalcază, repară aparatul are calificarea și experiența privind astfel de produse.

Înainte de instalare, decideți poziția unităților exterioară și interioară, ținând cont de spațiul minim rezervat în jurul unităților.

Nu instalați aparatul într-o cameră cu umiditate, cum ar fi baie sau uscătorie etc.

Locul de instalare trebuie să fie de 250 cm sau mai mult deasupra podelei.

Pentru instalare, procedați după cum urmează:

Instalarea plăcuței de montare

1. Întotdcauna montați panoul din spate orizontal și vertical.

2. Dati găuri de 32 mm în perete pentru a monta placa.

3. Montați diblurile.

4. Fixați panoul din spate pe perete cu şuruburile furnizate.

5. Asigurați-vă că panoul este fixat ferm pentru a susține greutatea.

Notă: forma plăcuței de montare poate fi diferită de cea din imagine, dar metoda de instalar este similară.

Perforarea peretelui pentru tevi/conducte

1. Găurile ( 55 ) trebuie să aibă o pantă ușoară către partea exterioară.

2. Introduceți manșonul în gaură pentru a împiedica deteriorarea conductelor și a cablurilor atunci când trec prin găuri.

Notă: conductele/țevile trebuie să fie orientate în jos. În caz contrar, pot apărea scurgeri.

Legături electrice – unitatea interioară

1. Deschideți panoul din față.

2. Scoateți capacul conform imaginii (deşurubati şurubul sau cârligele de prindere).

3. Pentru circuitele electrice, vezi schița din partea dreaptă a unității de sub panoul din fa

4. Conectați firele cablului la terminalele şuruburilor cu următoarea numărătoare. Folosiți dimensiuni corespunzătoare ale firelor pentru electricitate (vezi plăcuța de pe unitate) și conform cerințelor codului de siguranță național.

⚠ Cablul care conectează unitățile exterioară și interioară trebuie să fie adecvate pentru utilizare exterioară.

⚠️ Priza trebuie să fie accesibilă, astfel încât aparatul să poată fi deconectat ușor dacă este necesar.

⚠ Trebuie asigurată o împământare adecvată.

Dacă cablul de alimentare este deteriorat, trebuie înlocuit de un centru autorizat.

Notă: optional, firele pot fi conectate la PCB principal al unități interioare de către producățe conform modelului fără bloc terminal.

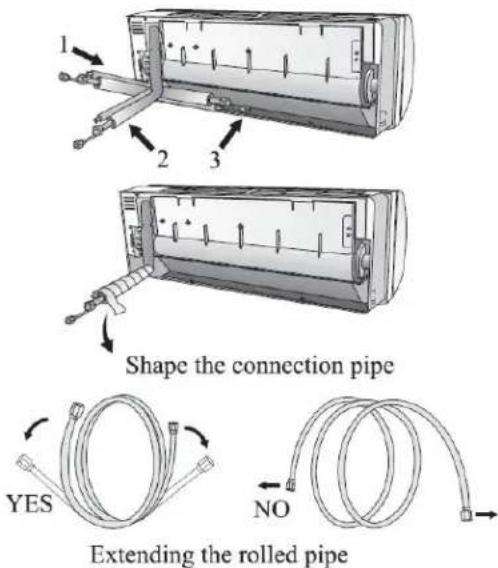

Conductele pot avea 3 direcții, indicate de numerele din imagine. Când conductele merg în directia 1 sau 3, crestați un şanț pe partea unității interioare.

Aşezati conductele în direcția găurii din perete și legați tevile de cupru, conducta de scurgere și cablurile electrice cu bandă, cu conducta de scurgere în partea de jos, astfel încât apa să se scurgă ușor.

• Nu scoateți capacul de la conductă până nu o conectați pentru a evita pătrunderea umezelii sau a mizeriei.
• Dacă conducta este îndoită sau smucită prea des, va deveni rigidă. Nu îndoți conducta mai mult de trei ori într-un loc.
• Când desfaceți conducta rulată, îndreptați-o ușor conform imaginii.

Aşezati conducta de legătură

Întinderea conductei rulate

Legături cu unitatea interioară

1. Scoateti capacul conductei unității interioare (verificati să nu existe resturi înăuntru).

2. Introduceți piulița de expandare pentru a forma o flanșă la capătul extrem al conductei legătură.

3. Strângeti legăturile, cu două chei, în directia opusă.

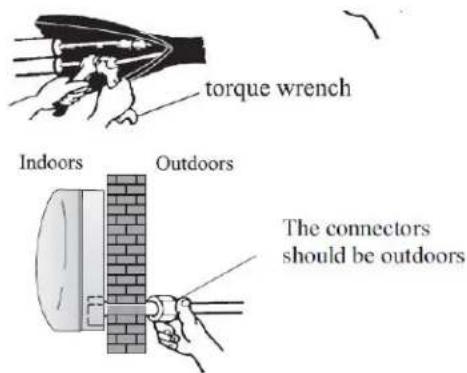

4. Pentru agentii frigorifici R32/R290, conectorii mecanici trebuie să fie în exterior.

Cheie dinamometrică Interior Exterior Conectorii trebuie să fie în exterior.

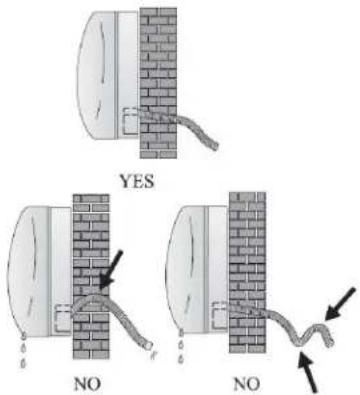

Scurgerea apei condensate din unitatea interioară

Scurgerea apei condensate din unitatea interioară este un element important.

1. Asezati furtunul de scurgere sub tevi, având grijă să nu creati sifoane.

2. Furtunul de scurgere trebuie înclinat în jos pentru a facilita scurgerea.

3. Nu îndoiti furtunul de scurgere și nu îl lăsați să atârne sau să se răsucească. Nu îl a în apă. Dacă o extensie este conectată la furtunul de scurgere, asigurați-vă că este prote când trece prin unitatea interioară.

4. Dacă tevile sunt instalate la dreapta, tevile, cablul de alimentare și furtunul de scurgere trebuie protejate și asigurate în spatele unității cu un conector.

1) Introduceti conectorul în fanta aferentă.

2) Apăsați pentru a uni conectorul la bază.

YES NO NO

Instalarea unității interioare

După ce ați conectat conducta conform instrucțiunilor, instalati cablurile de conectare. Instalați apoi teava de scurgere. După conectare, legați conducta, cablurile și teava de scurgere cu material izolator.

1. Aranjați conductele, cablurile și furtunul de scurgere.
2. Legați îmbinările conductelor cu material izolator, asigurându-le cu bandă de vinil.
3. Trageți conducta, cablurile și țeava de scurgere prin gaura din perete și montați unitatea interioară pe partea superioară a plăcii de montare.
4. Apăsați și împingeti partea inferioară a unității interioare pe placa de montare.

Acoperit cu bandă de vinil

Conducta de agent frigorific

Manşon izolare

Cablu conectare

Cablu conectare (pentru pompa de căldură)

Cablu sondă (pentru pompa de căldură)

Teavă scurgere apă condensată

Placă montare

Instalarea unității exterioare

- Unitatea exterioară trebuie instalată pe un perete solid și legată ferm.

- Următoarea procedură trebuie respectată înainte de a conecta tevile și cablurile. Decideți care este cea mai bună poziție pe perete și lăsați suficient spațiu pentru operațiuni de mentenanță.

- Montati suportul pe perete folosind ancore adecvate tipului de perete.

- Folosiți o cantitate mai mare de ancore pentru a evita vibrațiile în timpul funcționării și pentru a rămâne în pozitia corectă ani de zile fără ca șuruburile să slăbcască.

- Unitatea trebuie montată conform reglementărilor nationale.

Scurgerea apei condensate din unitatea exterioară (doar pentru modelele cu pompă de căldură)

Apa condensată și gheata formată în unitatea exteriorară în timpul funcționării poate fi scursă p conducta de scurgere.

1. Legati portul de scurgere de orificiul de 25mm conform imaginii.

2. Conectați portul de scurgere și conducta de scurgere. Atenție ca apa să se scurgă într-u loc, adecvat.

1. Scoateti mânerul de pe placa laterală dreaptă a unității exterioare.

2. Conectați cablul de conectare la alimentare la placa de borne. Cablajul trebuie să se potrivească cu cel al unității interioare.

3. Fixati cablul de conectare la alimentare cu clemă de sărmă.

4. Confirmati dacă firul a fost fixat corect.

5. Trebuie asigurată o legătură eficientă la pământ.

6. Recuperati mânerul.

schița de cablare de pe spatele capacului surub

scoateți capacul supapei (optional) unitate exterioară

Conectarea tevilor

Înşurubați piulițele evazate la cuplajul unității exterioare cu aceleași proceduri de strângere descrise pentru unitatea interioară.

Pentru a evita scurgerile, acordati atenție următoarelor puncte:

1. Strângeti piulitele evazate folosind două chei. Atentie să nu deteriorați tevile.
2. Dacă cuplul de strângere nu este suficient, probabil că vor exista scurgeri. Cu un cuplu dă strângere excesiv, vor exista și unele scurgeri, deoarece flanșa ar putea fi deteriorată.
3. Cel mai sigur sistem constă în strângerea conexiunii folosind o cheie fixă și o cheie dinamometrică: în acest caz folosiți tabelul de la pagina 29.

tevi conectare piulițe evazate robinet lichid unitate interioară supapă gaz supapă lichid robinet piuliță port service capace protectie

Evacuare

Aerul și umiditatea rămase în circuitul de agent frigorific pot cauza funcționarea defectuosă a compresorului. După ce ați conectat unitățile interioare și exterioare, evacuați aerul și umiditatea din circuitul de agent frigorific folosind o pompă de vid.

Verificare presiune agent frigorific

port service pompă căldură

Verificare presiune agent frigorific

Intervalul de presiune scăzută a agentului frigorific R290 este 0.4-0.6 Mpa, iar intervalul de presiune mare este 1.5-2.0 Mpa. Intervalul de presiune scăzută a agentului frigorific R32 este 0.8-1.2Mpa, iar intervalul de presiune mare este 3.2-3.7Mpa. Aceasta înseamnă cp sistemul de răcire sau agentul frigorific din aparat este anormal daca intervalele de presiune scăzută sau male compresorului detectat depășesc intervalele normale.

Evacuare

Aerul și umiditatea rămase în circuitul de agent frigorific pot cauza funcționarea defectuoasă a compresorului. După ce ați conectat unitățile interioare și exterioare, evacuați aerul și umiditatea din circuitul de agent frigorific folosind o pompă de vid.

1. Deşurubati și scoateți capacele din supapele cu 2 și 3 căi.

2. Deşurubati și scoateti capacul de la portul de service.

3. Conectati furtunul pompei de vid la portul de service.

4. Lăsați pompa să funcționeze timp de 10-15 minute până când obțineți un vid absolut d 10 mm Hg.

5. Cu pompa de căldură încă în funcțiune, închideți robinetul de presiune scăzută de pe cuplul de pe pompa de vid. Opriti pompa de vid.

6. Deschideți supapa cu 2 căi cu 14 și închideți-o după 10 secunde. Verificați toate îmbinările să nu aibă scurgeri folosind săpun lichid sau un dispozitiv de verificare electronic.

7. Răsuciti supapele cu 2 si 3 căi.

8. Înlocuiti și strângeti capacele de pe supape.

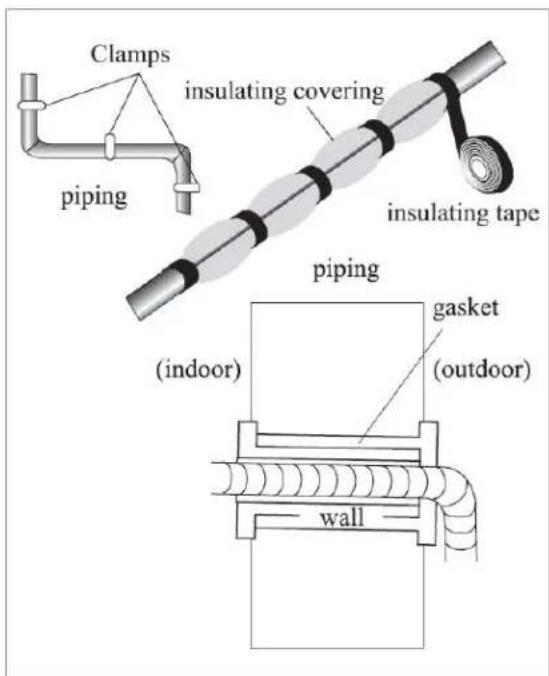

1. Izolati îmbinările unității interioare și fixați cu bandă izolatoare.

2. Fixati partea suplimentară a cablului de semnal la conducte sau unitatea exterioară.

3. Fixați conductele de perete (după ce le-ați acoperit cu bandă izolatoare), folosind clemesau introduceti-le în fantele de plastic.

4. Sigilați găurile din perete, prin care trec conductele, astfel încât să nu pătrundă apă sau aer.

Test unitate interioară

- Oprirea/Pornirea si ventilatorul functionează normal?

- Modurile functionează normal?

- Temporizatorul functionează normal?

• Luminile functionează normal?

- Clapeta pentru directionarea fluxului de aer funcționează normal?

- Apa condensată se scurge periodic?

Test unitate exterioroară

- Există zgomote anormale sau vibratiți în timpul funcționării?

- Zgomotul, fluxul de aer sau scurgerea apei condensate deranjează vecinii?

- Există scurgeri de agent frigorific?

Notă: controlerul electric permite compresorului să pornească doar după 3 minute de când sistemul este alimentat cu electricitate.

Informații pentru instalator

Lungime tevii cu cantitate standard

Distanța maximă dintre unitatea interioară și exterioroară

Cantitate suplimentară de agent frigorific (începând de la 5m)

Diferența maximă de nivel dintre unitatea interioară și exterioară

Tipul de agent frigorific (1)

(1) Consultați eticheta informativă de pe unitatea exterioară.
(2) Cantitatea totală trebuie să fie sub maximum, conform tabelului GG.1.

Cuplu de strângere pentru capacele de protectie și conectarea flanșelor

PIPE	TIGHTENING TORQUE [N x m]	CORRESPONDING STRESS (using a 20 cm wrench)		TIGHTENING TORQUE [N x m]
1/4" (Φ6)	15 - 20	wrist strength	Service port nut	7 - 9
3/8" (Φ9.52)	31 - 35	arm strength	Protection caps	25 - 30
1/2" (Φ12)	45 - 50	arm strength
5/8" (Φ15.88)	60 - 65	arm strength

Teavă Cuplu strângere Stres aferent Cuplu strângere

Putere încheietură Piuliță port service

Pentru modele diferite, schița poate fi diferită. Consultați schițele de pe unitățile interioară și exteriorară.

Pe unitatea interioară, schița este pe panoul din față.

Pe unitatea exterioară, schița este pe spatele capacului mânerului exterior.

Notă: pentru unele modele, cablurile sunt conectate la PCB principal al uniații exterioare de producător, fără bloc terminal.

Specificații cabluri

Capacitate Cablu alimentare (exterior) Semnal conectare cablu

(pentru pompa de căldură)

Tip Sectiune normală Tip

Secțiune normală

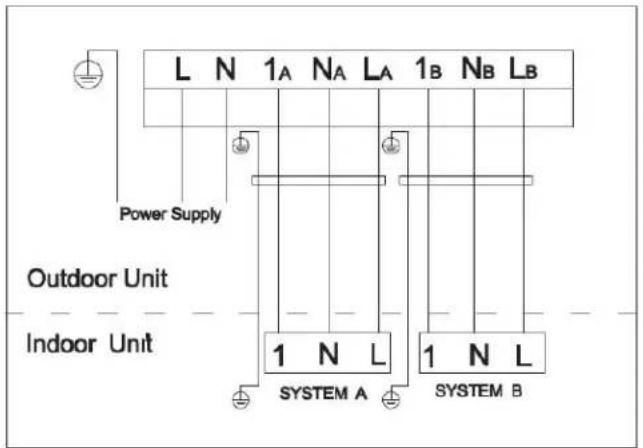

Diagrama de conectare pentru firele de semnal de comunicare Pentru două

Unitate exterioroară

Unitate interioară

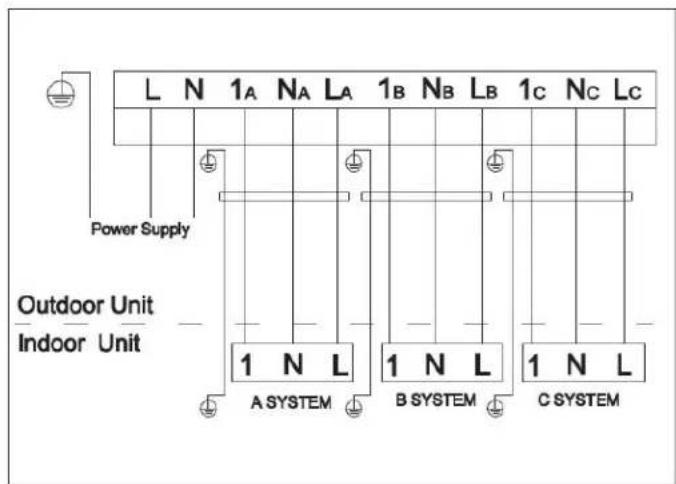

Pentru trei

Unitate exterioroară

Unitate interioară

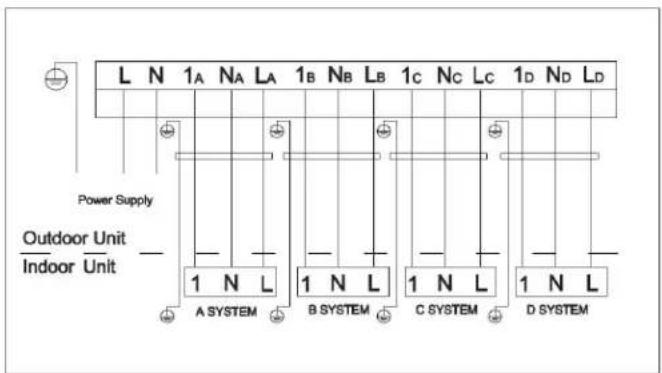

Pentru patru

Întreținerea periodică este esențială pentru ca aparatul de aer condiționat să fie eficient. Înainte de orice operațiune de întreținere, deconectați de la priză.

Unitatea interioară

Filtre antipraf

1. Deschideți panoul din față conform săgeții.
2. Tineți panoul ridicat cu o mână, scoateți filtrul de aer cu cealaltă.
3. Curățați filtrul cu apă. Dacă filtrul este murdar de ulei, poate fi spălat cu apă caldă (s 45°C). Lăsați să se usuce într-un loc răcoros și uscat.
4. Tineți panoul ridicat cu o mână, introduceți filtrul de aer cu cealaltă.
5. Închideti.

Filtrul electrostatic și de miros (dacă sunt instalate) nu pot fi spălate și trebuie înlocuite cu filtre noi după 6 luni.

Curățarea schimbătorului de căldură

1. Deschideți panoul din față al unității și scoateți-l din balamale pentru a fi mai ușor de curătat.

2. Curățați unitatea internă folosind o cârpă și apă (subși 40ăpun neutru. Nu folosiți niciodată detergenti sau solventi agresivi.

3. Dacă unitatea exterioară este blocată, îndepărtați frunzele, mizeria, praful cu un jet de ae și puțină apă.

Întreținere la sfârșit de sezon

1. Deconectați de la priză.

2. Curățați și înlocuiti filtrele.

3. Pe vreme însorită, lăsați aparatul să funcționeze în modul de ventilație timp de câteva o astfel încât interiorul unității să se poată usca complet.

Înlocuirea bateriilor

Când: când nu mai există semnal sonor de la unitatea interioară. Când ecranul nu se aprinde.

Cum: scoateti capacul din spate. Montati baterii noi, respectând simbolurile + și -.

N.B.: folositi doar baterii noi. Scoateți bateriile din telecomandă când aparatul nu funcționează.

ATENTIE: nu aruncați bateriile cu gunoiul casnic. Trebuie conectate în containere speciale.

PROBLEME DE DEPANARE

Defecțiune		Cauze posibile
		Fără alimentare/Scos din prizăMotorul ventilatorului unității exterioare/interioare este dețÎntrerupător termomagnetic defect al compresoruluiSiguranțe sau dispositive de protecție defecte
Aparatul nu funcționează.		Legături slabe sau scos din prizăUneori se oprește pentru a proteja aparatul.Voltaj mai mare sau mai mic decât intervalul permisFuncție TIMER-ON activatăPanoul de control electronic defect
Miros urât		Filtru de aer murdar
Zgomot de apă care se scurge		Flux invers al lichidului din circulația agentului frigorifi
Abur ușor iese din evacuarea aerului		Apare când aerul din cameră este foarte rece, de exem modurile COOLING/DEHUMIDIFYING/DRY
Zgomot anormal		Expandarea sau contractarea panoului din față din cauza variațiilor de temperatură. Nu indică o problemă.
Flux de aer insuficient, c sau rece		Setare incorrectă a temperaturiiEvacuarea aerului unității interioare/exteriorare este blocatăViteza ventilatorului este setată la minimum.Alte surse de căldură în camerăLipsă agent frigorific
Aparatul nu răspunde la comenzi.		Telecomanda nu este suficient de aproape de unitatea i Bateria din telecomandă este consumată.Obstacole între telecomandă și receptorul de semnal al interioare
Afișajul este oprit.		Funcție LED activăCădere de tensiune
Oprită aparatul imediat și deconectați de la priză în următoarele cazuri:
Zgomote anormale în timpul utilizăriiPanou de control electronic defectSiguranțe sau comutatoare defecteApă pulverizată sau obiecte în interiorul aparatuluiCabluri sau prize supraîncălziteMiros puternic emanat de aparat
Afișaj LED interior	Definitia defectiunii sau protectiei
E0	Eroare de comunicare interioară și exteriorară
E1	Eroare la senzorul de temperatură a camerei interioare
E2	Defecțiune a senzorului de temperatură a conductei interioare
E3	Defecțiune a senzorului de temperatură a conductei exterioare
E4	Sistem anormal
E5	Eroare de alocare a modelului
E6	Defecțiune a motorului ventilatorului din interior
E7	Defecțiune a senzorului de temperatură a mediului exterior
E8	Eroare la senzorul de temperatură de evacuare
E9	Eroare modul de conversie a frecvenței
Ea	Defecțiune la senzorul de curent
Ec	Eroare de comunicare exterioară
Ec	Eroare EEPROM în exterior
Eh	Defecțiune la senzorul de temperatură de aspiratie exterior
Ef	Defecțiune a motorului ventilatorului exterior
Ep	Defecțiune a comutatorului de temperatură superioară a compresorului
Eu	Defecțiune la senzorul de tensiune
Ed	Eroare EEPROM interioară
En	Defecțiune a senzorului de temperatură a conductei de gaz
Ey	Defecțiune a senzorului de temperatură a conductei de lichid exterioară
PA	Conflict în modul de rulare în interior
P0	Protectția modulului
P1	Protectie la tensiune înaltă/joasă
P2	Protectie cu curent ridicat
P4	Protectie exterioară
P5	Protectie la temperaturi ridicate de descărcare
P6	Protectie la temperaturi scăzute de evacuare la răcire
P7	Protectie la temperaturi ridicate de evacuare la încălzire
P8	Protectie prea mare sau prea scăzută pentru temperatura exte
P9	Protectie la panoul drive-ului

TCL
