MANUAL DE UTILIZARE SCA PARK100 SENCOR

Înainte de instalarea, conexiunea și utilizarea acestui dispozitiv, vă rugăm să citiți în întregime manualul de utilizare și să îl păstrați într-un loc sigur, pentru consultare ulterioară.

Mai mult, este strict recomandat să instalați senzorii de parcare prin intermediul unui service autorizat. Puteți deteriora mașina și cauza daune ireversibile sistemului de cablaj sau șasiului mașinii.

Acest senzor de parcare notifică conducătorului auto distanța până la obstacol și locația obstacolului prin intermediul unui semnal sonor acustic (SCA PARK100) sau chiar și o combinație de semnale acustice și afișaj vizual (SCA PARK200), pentru a asigura securitatea persoanelor și a obiectelor, atunci când vă deplasați în marșarier, sau eventual parcați autovehiculul. Sistemul pornește automat atunci când este acționat marșarierul cutiei de viteze.

Senzorii de parcare folosesc tehnologie de ultimă generatie cu ultrasunete și au fost special concepuți pentru a se integra perfect cu bara de protectie a mașinii tale.

Instrucțiuni importante

• Acest dispozitiv a fost conceput ca un ajutor pentru șofer și nu trebuie să fie considerat infailibil.
• Manevrați întotdeauna mașina cu precauție și faceți uz de simțul dvs. și abilitățile de conducere.
• Manevrați masina încet în interesul propriei siguranțe și a altora.
• Opriți întotdeauna maçina dacă avertismentul de pericol este activat, pentru a lua în considerare deplasarea din inerție.
• Verificați periodic funcționarea senzorilor și întotdeauna asigurați-vă că aceștia sunt curați.
• În caz de ploaie, zăpadă sau gheata, senzorii pot fi supuși la o scădere temporară a sensibilității cu aproximativ 20%. Conduceți cu mai mare precauție, până la încheierea procesului de evaporare.

Continut ambalaj

După despachetarea dispozitivului, asigurați-vă că ambalajul conține următoarele:

1 modul de comandă
4 senzori cu ultrasunete
1 indicator acustic (PARK100 SCA) / 1 ecran LCD fără fir (SCA PARK200)
1 cablu de alimentare
1 burghiu pentru găurire
1 kit de accesorii
1 manual de instructiuni

Caracteristici:

• Activarea automată atunci când marşarierul este acționat.
• Ecran vizibil ce indică distanța față de obstacol (numai pentru SCA PARK200).
• Avertizor sonor integrat pentru alertă imediată.
• Instalare ușoară, fără întreținere.
• Transmisie wireless FM de la cutia de control la ecran (doar pentru SCA PARK200).
• Alertă de voce optională (doar pentru SCA PARK200).
• Nu rulează pe baterie atunci când mașina este parcată, iar motorul este oprit.
• Model aprobat, în conformitate cu reglementările europene privind compatibilitatea electromagnetică.
• Utilizarea în toate condițiile meteorologice (de la -40 °C la +80 °C).

Notă: Modelul fără ecran este echipat cu avertizor (beeper) extern cu o posibilitate de setare a nivelului volumului: oprit – mediu - tare.

Functionare

Senzorii de parcare emit unde ultrasonice care sunt reflectate de obstacol, pentru a genera un semnal vizual-acustic. Distanța exactă față de obstacol este detectată pentru a facilita manevrele de parcare, chiar și în spațiile cele mai restrânse. Frecvența undelor ultrasonice a fost aleasă în scopul de a reduce perturbațiile sau afectarea oamenilor sau animalelor.

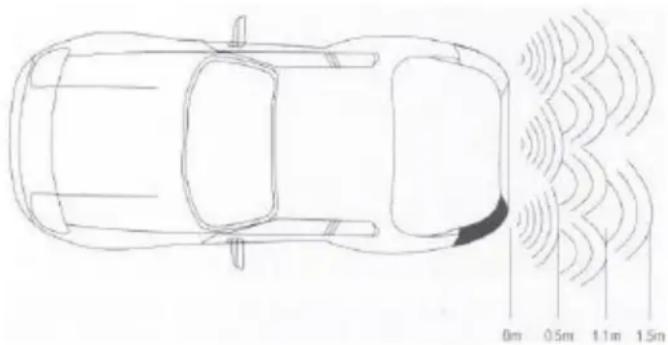

Semnalul

0m 0.5m 1.1m 1.5m

SCA PARK100

Distanță până la obstacol	Categorie distanță	Semnal acustic	Afișaj
150 – 110 cm	Distanță de siguranță	Bi ...... Bi ...... Bi ......	1,5 m – 1,1 m
100 – 50 cm	Distanță de avertizare	Bi ... Bi ... Bi ... Bi ...	1,0 m – 0,5 m
40 – 10 cm	Distanță de pericol	Biiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii	0,4 m or P

SCA PARK200

Notă: Modelul SCA PARK200 este prevăzut cu un semnal acustic "Atenție / Avertizare / Stop", iar distanța de la bara de protectie a mașinii până la obstacol este detectată între aproximativ 30 mm și până la 200 cm.

Instalare

Înainte de conectare, vă rugăm să verificați zona de instalare de pe bara de protecție, în așa fel încât să nu existe obstacole în a instala senzorii (găuri bara).

Pentru instalarea optimă a senzorilor, este necesar un spațiu liber de adâncime 25 mm în bara de protecție. Unele bare de protecție au în spate p carcasă externă sau bandă sau parte metalică și ar putea fi necesară efectuarea unei găuri, în scopul montării senzorilor.

Instalarea corectă depinde de doi factori:

- Poziția: înălțimea față de sol și distanța de la mijlocul barei de protecție (nu instalati chiar deasupra tevii de eșapament).

- Unghi: semnale corecte ce depind de senzorii montați la unghiul corect.

1. Zona de instalare trebuie să fie cât mai în spate posibil și trebuie să fie lipsită de obstacole.

2. Senzorii trebuie să fie instalați la o înălțime cuprinsă între 45 și 65 cm de la sol, înălțimea optimă fiind de 50 cm.

3. Alegeți o suprafață verticală și plană pentru instalare (nu instalați pe suprafețele neuniforme).

1. Folosind un marker sau un pix, marcați un punct la 10-15 cm de la capetele masinii tale. Distanța optimă este de 12 cm de ambele părți. Puteți marca aceste puncte ca punctul A și punctul D.

2. Măsurăți distanța dintre cele două puncte marcate și împărțiți această valoare la 3 pentru a obține "I".

3. Pornind din punctul "A", marcați încă două puncte la "A + I = B" și respectiv "A + 2I = C".

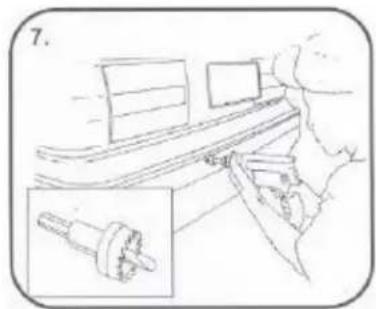

1. Marcați o linie mică cu mâna și apoi utilizați burghiul furnizat pentru a efectua găurile.
2. Introduceți senzori în găurile efectuate. La introducere, asigurați-vă fixarea corectă a acestora.
3. Aşezati modulul de comandă din interiorul portbagajului. Locația trebuie să rămână uscată. Nu expuneti modulul de comandă la apă sau alte lichide.
4. Plasați avertizorul sonor – ecranul după cum doriți (în cazul modelelor fără ecran, plasați avertizorul sonor oriunde doriți).
5. a) SCA PARK100 - Conectați cablul roșu la sursa de alimentare a becului de marşarier și cablul negrul a împământarea mașinii.

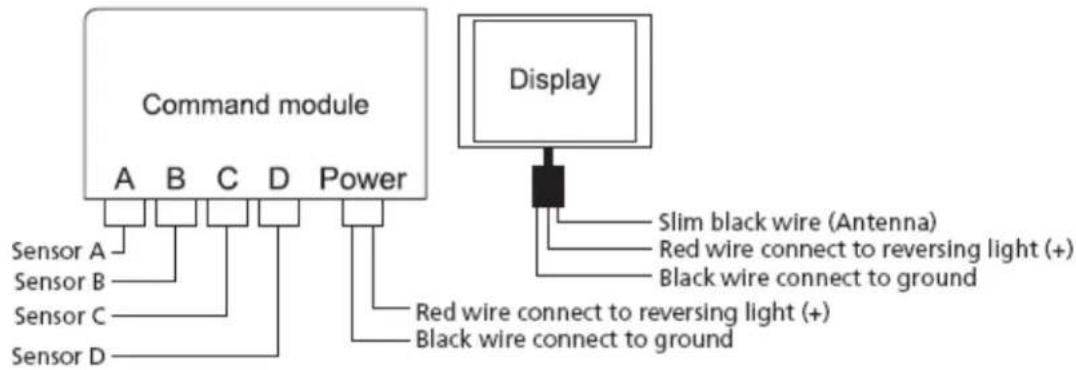

   b) SCA PARK200 - Pentru conectarea cablurilor, consultați diagrama de mai jos.

Traducerea textului din imagine:

Modul de comandă

Senzor A

Senzor B

Senzor C

Senzor D

Fir negru subțire (Antena)

Fir roşu de conexiune la becul de marşarier (+)

Fir negru de conexiune la împământare

Fir roşu de conexiune la becul de marşarier (+)

Fir negru de conexiune la împământare

Verificarea instalării

Pentru a verifica instalarea corectă, masina ar trebui așezată pe o suprafață plană, fără obstacole, cu un spațiu liber de 3 metri de jur împrejur. Cu motorul oprit, introducți în marșarier și porniți mașina, în așa fel încât becul de marșarier să se aprindă.

Sistemul va observa deplasarea maşinii în fața și în spate la distanțe variate, iar dvs. veți putea verifica distanța dintre senzori și poziția dvs. (stânga, dreapta).

Notă: Pentru modelele fără afișaj, poziția (dreapta, stânga) nu poate fi indicată.

În cazul în care semnalele de atenționare sau de pericol persista, senzorii sunt montați fie prea jos, fie la un unghi incorect. Conectați senzorii pe rând pentru a identifica pe cel greșit montat, și apoi rotiți senzorul la un unghi maxim de 180°, repetând verificarea.

Odată ce verificarea a fost finalizată, senzorii pot fi fixați permanent, iar cablurile pot fi fixați cu benzile prevăzute.

În următoarele situații, defectiunile pot să apară sau obstacolele nu pot fi detectate:

• Obstacolul reprezintă o parte din complex sau are o formă neregulată
• Obstacolul este foarte neted si reflecta undele (sticlă sau oglindă), în special dacă este vorba de o localizare aproape paralelă cu caroseria mașinii.

Obstacol neted și înclinat

Obstacol neted și rotund

Detectare a obstacolelor (PARK100 SCA): de la 150 cm de bara de protecție (până la 80 mm)

Detectare a obstacolelor (PARK200 SCA): de la 200 cm de bara de protecție (până la 30 mm)

Fiabilitate-a lungul timpului: îndeplinește cele mai stricte standarde din

Industria automobilelor

Frecventa: 433,9 MHz

INSTRUCTIUNI ŞI INFORMATII PRIVIND SCOATEREA DIN UZ A MATERIALELOR AMBALAJELOR FOLOSITE

Scoateți din uz materialele folosite la ambalaj prin intermediul unui centru public de procesare a deșeurilor.

SCOATEREA DIN UZ A APARATELOR ELECTRICE ŞI ELECTRONICE

Semnificația acestui simbol de pe produs, accesoriiile sale sau ambalaj indică faptul că produsul nu poate fi tratat ca deșeu casnic menajer. Vă rugăm scoateți din uz acest produs prin centrul de colectare local, autorizat în reciclarea deșeurilor provenite de la echipamentele electrice și electronice. Alternativ, în anumite state din Uniunea Europeană sau alte state Europene, puteți returna produsul dvs. la distribuitorul local când achiziționați un produs nou echivalent. Scoaterea din uz corectă a acestui produs va ajuta la protejarea resurselor naturale valoroase și la prevenirea impactului negativ asupra mediului înconjurător și sănătății umane, care pot fi cauzate de scoaterea din uz neadecvată a deșeurilor. Vă rugăm solicitați autorităților dvs. locale sau celui mai apropiat centru de colectare a deșeurilor detalii suplimentare. Scoaterea din uz inadecvată a acestui tip de deșeuri poate face obiectul incidentei reglementărilor naționale în vigoare.

Pentru companiile din Uniunea Europeană

Dacă doriți să scoateți din uz un dispozitiv electric sau electronic, solicitați informațiile necesare de la distribuitorul sau furnizorul dvs.

Scoaterea din uz în alte state în afara Uniunii Europene

Dacă doriți să scoateți din uz acest produs, solicitați informațiile necesare despre metoda corectă de scoatere din uz de la autoritățile locale guvernamentale sau de la distribuitorul dvs. local.

Acest produs îndeplinește toate cerințele de bază ale legislației UE privitoare la produs.

Modificările de text, design și specificații tehnice pot fi efectuate fără notificare prealabilă și ne rezervăm cu această ocazie dreptul de a face astfel de modificări.
