MANUAL DE UTILIZARE LKK520002K ELECTROLUX

Vă multumim că ați achiziționat un aparat Electrolux. Ați ales un produs rezultat în urma a zeci de ani de experiență profesională și inovație. Ingenios și stilat, a fost conceput gândindu-vă la Dvs. Pentru ca să fiți asigurat că aveți toate cunoștințele necesare pentru obținerea unor rezultate extraordinare de fiecare dată când îl folosiți.

Bine ați venit la Electrolux.

Vizitați site-ul nostru pentru:

A găsi sfaturi privind utilizarea, broşuri, informații pentru depanare, service și reparații:

www.electrolux.com/support

A vă înregistra produsul pentru a beneficia de servicii mai bune:

www.registerelectrolux.com

A cumpăra accesorii, consumabile și piese de schimb originale pentru aparatul dvs.:

www.electrolux.com/shop

ASISTENTĂ PENTRU CLIENTI ȘI SERVICE

Utilizați întotdeauna piese de schimb originale.

Atunci când contactați Centrul nostru de service autorizat, asigurați-vă că aveți la dispoziție următoarele informații: Model, PNC, Număr de serie.

Informațiile pot fi găsite pe plăcuța cu date tehnice.

⚠️ Avertisment / Atenție - Informații privind siguranța

i Informații și sfaturi generale

Informații privind mediul înconjurător

Ne rezervăm dreptul asupra efectuării de modificări.

1. INFORMATII PRIVIND SIGURANTA

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil pentru nicio vătămare sau daună rezultată din instalarea sau utilizarea incorrectă. Păstrați permanent instrucțiunile într-un loc sigur și accesibil pentru o consultare ulterioară.

1.1 Siguranța copiilor și a persoanelor vulnerabile

- Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele ne-experimentate doar sub supraveghere sau după o scurtă instruire care să le ofere informațiile necesare despre utilizarea sigură a aparatului și să le permită să înțeleagă pericolele la care se expun. Copiii cu vârsta mai mică de 8 ani și persoanele cu dizabilități profunde și complexe nu trebuie lăsate să se apropie de aparat dacă nu sunt supravegheate permanent.

- Copiii trebuie supravegheati pentru a vă asigura că nu se joacă cu aparatul.

- Nu lăsați ambalajele la îndemâna copiilor și aruncați- le conform reglementărilor.

- AVERTISMENT: Aparatul și piesele accesibile ale acestuia devin fierbinți pe durata utilizării. Nu lăsați copiii și animalele de companie în apropierea aparatului atunci când funcționează și se răcește.

- Copiii nu vor realiza operațiunile de curățare sau de întreținere care revin utilizatorului aparatului fără a fi supravegheați.

1.2 Informații generale despre siguranță

- Acest aparat poate fi utilizat numai pentru gătire.

- Acest aparat este proiectat pentru uz casnic individual într-un mediu interior.

- Acest aparat electrocasnic poate fi utilizat în birouri, camere de oaspeti, camere de oaspeti cu paturi și mic

dejun, case de oaspeti în cadrul fermelor și alte spații de cazare similare, în care această utilizare nu depășește (media) nivelurile de utilizare domestică.

- Doar o persoană calificată trebuie să instaleze acest aparat și să înlocuiască cablul.

- Acest aparat este destinat utilizării la o altitudine maximă de 2000 m deasupra nivelului mării.

- Acest aparat nu este conceput pentru a fi utilizate pe nave, bărci sau ambarcatiuni.

- Nu instalați aparatul în spatele unei uși decorative pentru a evita supraîncălzirea.

- Nu instalati aparatul pe o platformă.

- Aparatul nu trebuie să fie pus în funcțiune cu ajutorul unui cronometru extern sau al unui sistem separat de telecomandă.

- AVERTISMENT: Gătirea neasistată la plită folosind grăsimi sau ulei poate fi periculoasă și poate provoca un incendiu.

- Nu folosiți niciodată apă pentru stingerea focului de gătire. Opriți aparatul și acoperiți flăcările cu o pătură ignifugă sau un capac.

- ATENTIE: Procesul de gătire trebuie supravegheat. Un proces de gătire pe termen scurt trebuie supravegheat permanent.

- AVERTISMENT: Pericol de incendiu: Nu depozitați nimic pe suprafetele de gătit.

- Nu folosiți un aparat de curățat cu abur pentru a curăța aparatul.

- Nu folosiți substanțe abrazive dure sau raclete ascuțite de metal pentru a curăța ușa de sticlă sau sticla capacelor cu balama ale plitei deoarece acestea pot zgâria suprafața, ceea ce poate conduce la spargerea sticlei.

- Obiectele de metal, de ex. cuțitele, furculițele, lingurile și capacele nu trebuie puse pe suprafața plitei, deoarece se pot înfierbânta.

- Îndepărtați toate urmele de alimente de pe capac înainte de deschidere. Lăsați suprafața plitei să se răcească înainte de a închide capacul.

- AVERTISMENT: Aparatul și piesele accesibile ale acestuia devin fierbinți pe durata utilizării. Aveți grijă să nu atingeți elementele de încălzire.

- Utilizați întotdeauna mănuși de cuptor pentru a scoate sau a pune în aparat vase sau accesorii.

- Întrerupeți alimentarea cu electricitate înainte de a efectua operațiile de întreținere.

- AVERTISMENT: Asigurați-vă că aparatul este oprit înainte de a înlocui becul pentru a evita o posibilă electrocutare.

- În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de centrul de service autorizat al acestuia sau de persoane cu o calificare similară pentru a se evita electrocutarea.

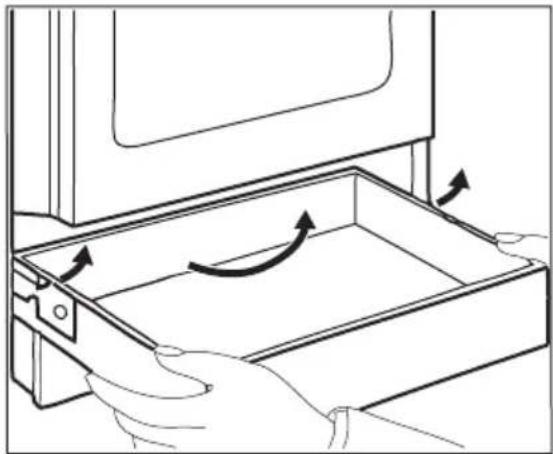

- Aveți grijă când atingeți sertarul de depozitare. Se poate încinge.

- AVERTISMENT: Folosiți doar opritoare realizate de producătorul aparatului de gătit sau indicate de producătorul aparatului în instrucțiunile de utilizare ca fiind adecvate sau opritoarele incluse în aparat. Utilizarea unor opritoare neadecvate poate produce accidente.

2. INSTRUCTIUNI DE SIGURANTĂ

Acest aparat este destinat următoarelor

piete: RO

2.1 Instalarea

AVERTISMENT!

Doar o persoană calificată trebuie să instaleze acest aparat.

- Îndepărtați toate ambalajele.

- Dacă aparatul este deteriorat, nu îl instalați sau utilizati.

- Urmați instrucțiunile de instalare furnizate împreună cu aparatul.

- Aveți întotdeauna grijă când mutați aparatul deoarece acesta este greu. Folosiți întotdeauna mănuși de protectie și încălțăminte închisă.

- Nu trageți aparatul de mâner.

- Cabinetul din bucătărie și spațiul disponibil trebuie să fie de dimensiuni adecvate.

- Respectați distanțele minime față de alte aparate și corpuri de mobilier.

- Instalați aparatul într-un loc sigur și adecvat care satisface cerințele privind instalarea.

- Componentele aparatului sunt sub tensiune. Încastrați aparatul în

mobilier pentru a împiedica atingerea componentelor periculoase.

• Laturile aparatului trebuie să rămână lângă alte aparate sau unități cu aceeași înălțime.
• Nu așezați aparatul lângă o ușă sau sub o fereastră. Astfel, vasele fierbinți de pe aparat nu vor cădea atunci când ușa sau fereastra va fi deschisă.

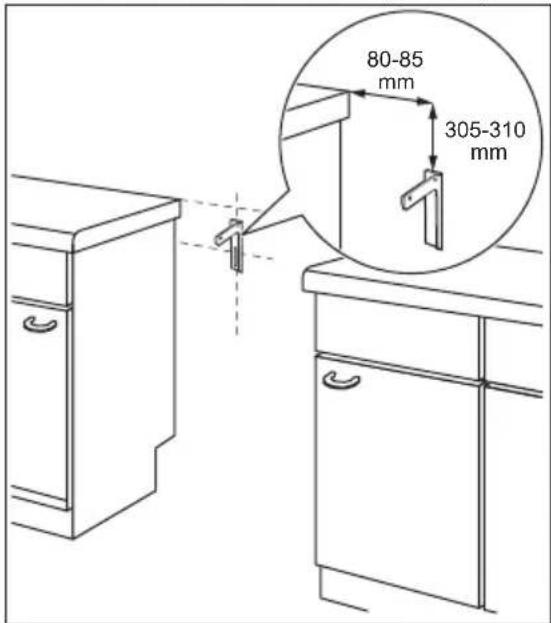

• Montați mijloace de stabilizare pentru a împiedica înclinarea aparatului. Consultați capitolul Instalarea.

2.2 Conexiunea electrică

AVERTISMENT!

Pericol de incendiu și electrocutare.

• Toate conexiunile electrice să fie realizate de un electrician calificat.
• Aparatul trebuie legat la o priză cu împământare.

- Asigurați-vă că parametrii de pe plăcuța cu date tehnice sunt compatibili cu valorile nominale ale sursei de alimentare.

- Utilizați întotdeauna o priză cu protecție (împământare) contra electrocutării, montată corect.

- Nu folositi prize multiple și cabluri prelungitoare.

- Nu lăsați cablurile de alimentare electrică să atingă sau să se afle în apropierea ușii aparatului sau a nișei de sub aparat, în special atunci când acesta funcționează sau ușa este fierbinte.

- Protecția la electrocutare a pieselor aflate sub tensiune și izolate trebuie fixată astfel încât să nu permită scoaterea ei fără folosirea unor unelte.

- Introduceți ștecherul în priză numai după încheierea procedurii de instalare. Asigurați accesul la priză după instalare.

- Dacă priza de curent prezintă jocuri, nu conectați ștecherul.

- Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întotdeauna de ștecher.

- Folositi doar dispositive de izolare adecvate: întrerupătoare pentru protecția liniei, siguranțe (siguranțe înfiletabile scoase din suport),

contactori și declanșatori la protecția de împământare.

• Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o deschidere între contacte de cel puțin 3 mm.
• Închideți complet ușa aparatului înainte de a conecta ștecherul la priză.

2.3 Racordul la gaz

• Toate racordurile la gaz trebuie realizate de către o persoană calificată.
• Înainte de instalare, verificați dacă condițiile din rețeaua locală de distribuție a gazului (tipul și presiunea gazului) și reglajele aparatului sunt compatibile.
• Verificați dacă aerul circulă în jurul aparatului.
• Informațiile despre alimentarea cu gaz se găsesc pe plăcuța cu date tehnice.
• Acest aparat nu este conectat la un dispozitiv care să evacueze produsele rezultate în urma combustiei. Aparatul se racordează în conformitate cu reglementările în vigoare privind instalarea. Respectați cerințele privind ventilarea adecvată.

2.4 Utilizarea

AVERTISMENT!

Risc de vătămare și arsuri.

Risc de electrocutare.

ATENTIE!

Utilizarea unui aparat de gătit pe gaz are ca rezultat producerea de căldură, umezeală și produse de combustie în camera în care este instalat. Asigurați-vă că bucătăria este bine aerisită, în special atunci când aparatul este în uz. Utilizarea îndelungată a aparatului poate necesita o ventilare suplimentară, de exemplu creșterea ventilației mecanice acolo unde există, ventilație suplimentară pentru a îndepărta în siguranță produsele de combustie în aerul exterior (extern), asigurând în același timp și schimbări de aer din încăpere cu ventilație suplimentară. Consultați o persoană calificată înainte de instalarea ventilației suplimentare.

• Nu modificati specificațiile acestui aparat.
• Verificați dacă orificiile de ventilație nu sunt blocate.
• Nu lăsați aparatul nesupravegheat în timpul funcționării.
• Dezactivați aparatul după fiecare întrebuintare.
• Procedați cu atenție la deschiderea ușii aparatului atunci când aparatul este în funcțiune. Se poate degaja aer fierbinte.
• Nu acționați aparatul având mâinile umede sau când acesta este în contact cu apa.
• Nu utilizați aparatul ca suprafață de lucru sau ca loc de depozitare.

AVERTISMENT!

Pericol de incendiu și explozie

• Grăsimile și uleiul, când sunt încălzite, pot elibera vapori inflamabili. Nu apropiati flăcări sau obiecte încălzite de grăsimi și uleiuri când gătiți.

• Vaporii pe care uleiul foarte fierbinte îi eliberează pot să se aprindă spontan.

• Uleiul folosit, care conține resturi de mâncare, poate lua foc la temperaturi mai mici decât uleiul care este utilizat pentru prima dată.

• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse alături sau deasupra acestuia.
• Nu lăsați scânteile sau flăcările deschise să intre în contact cu aparatul atunci când deschideți ușa.
• Deschideți ușa aparatului cu atenție. Utilizarea unor ingrediente cu conținut de alcool poate determina prezența aburilor de alcool în aer.

AVERTISMENT!

Pericol de deteriorare a aparatului.

• Pentru a preveni deteriorarea sau decolorarea emailului:
  – nu puneti vase sau alte obiecte în aparat direct pe baza acestuia.
  – nu puneți folie de aluminiu pe aparat sau direct pe baza cavității.
  – nu puneți apă direct în aparatul fierbinte.
  – nu țineți vase umede și alimente în interior după încheierea gătirii.
  – procedați cu atenție la demontarea sau instalarea accesoriiilor.

- Decolorarea emailului sau a oțelului inoxidabil nu are niciun efect asupra functionării aparatului.

- Folosiți o cratiță adâncă pentru prăjiturile însiropate. Sucurile de fructe lasă pete care pot fi permanente.

- Nu țineți vase de gătit fierbinti pe panoul de comandă.

- Aveți grijă să nu se evaporeze tot lichidul din vas.

- Procedați cu atenție pentru a nu lăsa obiecte sau vase să cadă pe aparat. Suprafața se poate deteriora.

- Nu lăsați niciodată un arzător aprins cu un vas gol deasupra sau fără niciun vas.

- Vasele realizate din fontă, aluminiu sau cu fundul deteriorat pot produce zgârieturi. Ridicați întotdeauna aceste obiecte când trebuie să le mutați pe suprafața de gătit.

• Asigurați o bună ventilare a camerei în care aparatul este instalat.

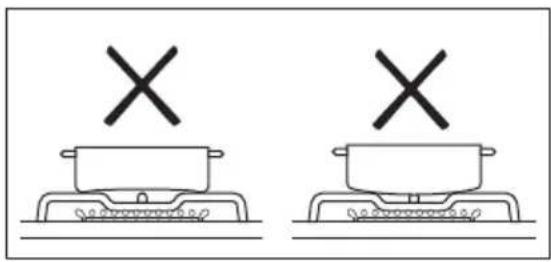

• Folosiți doar vase stabile cu forma corectă și diametrul mai mare decât dimensiunile arzătoarelor.
• Asigurați-vă că flacăra nu se stinge atunci când rotiți brusc butonul de la poziția maxim la poziția minim.
• Utilizați doar accesoriiile furnizate împreună cu aparatul.
• Nu instalați un difuzor de flacără pe arzător.

2.5 Întreținerea și curățarea

AVERTISMENT!

Pericol de rănire, incendiu sau de deteriorare a aparatului.

• Înainte de a realiza operații de întreținere, dezactivați aparatul. Scoateți ștecherul din priză.
• Verificați dacă aparatul s-a răcit. Există riscul de spargere a panourilor de sticlă.
• Înlocuiti imediat panourile de sticlă ale uşii dacă acestea sunt deteriorate. Contactați Centrul de service autorizat.
• Resturile de grăsimi sau de alimente din aparat pot duce la apariția unui incendiu.
• Curățați regulat aparatul pentru a preveni deteriorarea materialului de la suprafață.
• Curățați aparatul cu o lavetă moale, umedă. Utilizați numai detergenți neutri. Nu folosiți produse abrazive, bureți abrazivi, solventi sau obiecte metalice.
• Dacă folosiți un spray pentru cuptor, respectați instrucțiunile de siguranță de pe ambalaj.
• Nu curățați emailul catalitic (dacă este cazul) cu nici un tip de detergent.
• Nu curățați arzătoarele în mașina de spălat vase.

2.6 Capac

• Nu modificati specificațiile acestui capac.
• Curățați capacul la intervale regulate.

• Nu deschideți capacul atunci când există lichide vărsate pe suprafață.

• Înainte de a închide capacul stingeți toate arzătoarele.

• Nu închideți capacul până când plita și cuptorul nu se răcesc complet.
• Capacul de sticlă se poate sparge când este încălzit (dacă este aplicabil).

2.7 Iluminare interioară

AVERTISMENT!

Pericol de electrocutare.

• Referitor la becul (becurile) din acest produs și becurile de schimb vândute separat: Aceste becuri sunt concepute pentru a suporta situațiile fizice extreme din aparatele electrocasnice, cum ar fi cele de temperatură, vibrație, umiditate sau au rolul de a semnaliza informații privitoare la starea operațională a aparatului. Acestea nu sunt destinate utilizării în alte aplicații și nu sunt adecvate pentru iluminarea camerelor din locuință.
• Acest produs conține o sursă de lumină cu clasa de eficiență energetică G.
• Folositi exclusiv becuri cu aceleași specificații.

2.8 Serviciul de asistență tehnică

• Pentru a repara aparatul contactați Centrul de service autorizat.
• Utilizați doar piese de schimb originale.

2.9 Eliminare

AVERTISMENT!

Pericol de vătămare sau sufocare.

- Contactați autoritatea locală pentru informații privind eliminarea aparatului.

• Deconectați aparatul de la sursa de alimentare electrică.
• Tăiați cablul de alimentare electrică chiar de lângă aparat și aruncați-l.
• Scoateți încuietoarea ușii pentru a nu permite copiilor sau animalelor de

3. INSTALAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

3.1 Amplasarea aparatului

Nu instalați aragazul în apropierea chiuvetei sau în apropierea dulapului cu chiuveta. Umiditatea / picăturile de apă pot pătrunde între panoul lateral și dulap și în timp pot deteriora vopseaua panoului lateral.

Puteți instala aparatul electrocasnic de sine stătător cu dulapuri pe una sau două laturi și în colț.

Păstrați o distanță de aproximativ 1 cm între aparat și peretele din spate pentru a vă asigura că se deschide capacul.

Pentru distanțele minime pentru montare, verificați masa.

companie să rămână blocați în aparat.

• Coborâți tevile externe de gaz.

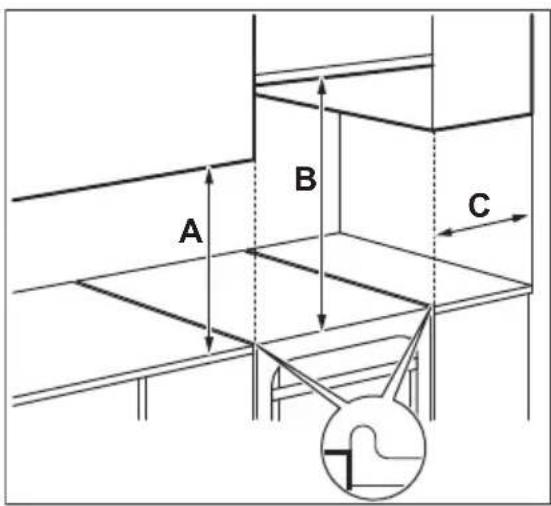

Distanțele minime

Dimensiuni mm

A 400

B 650

C 150

3.2 Date tehnice

Tensiunea electrică 230 V

Frecvența 50 - 60 Hz

Clasa aparatului 1

Dimensiuni mm

Înălțime 855

Lățime 500

Adâncime 600

3.3 Alte date tehnice

Categoria aparatului: II2H3B/P

Gaz original: G20 (2H) 20 mbar

Înlocuirea gazului: G30/G31 (3B/P) 30/30 mbar

3.5 Arzătoare de gaz pentru GAZ NATURAL (de la rețea) G20 20 mbar

ARZĂTOR PUTERE NOR-MALĂ ÎN kW	PUTERE REDUSĂ ÎN kW	MARCAJ INJEC-TOR 1/100 mm
Rapid 2.9 0.80 119
Semi-rapid 1.85 0.43 96
Auxiliar 0.95 0.35 70

3.6 Arzătoare de gaz pentru GPL G30 30 mbar

ARZĂTOR PUTERE NORMALĂ ÎN kW		PUTERE REDUSĂ ÎN kW	MARCAJ INJECTOR 1/100 mm	DEBIT NOMINAL DE GAZ g/h
Rapid	3.0	0.72	88	218
Semi-rapid	1.9	0.43	71	138
Auxiliar	0.95	0.35	50	69

3.7 Arzătoare de gaz pentru GPL G31 30 mbar

ARZĂTOR	PUTERE NORMALĂ ÎN kW	PUTERE REDU-SĂ ÎN kW	MARCAJ IN-JECTOR 1/100 mm	DEBIT NOMINAL DE GAZ g/h
Rapid	2.6	0.63	88	186
Semi-rapid	1.6	0.38	71	114
Auxiliar	0.85	0.31	50	61

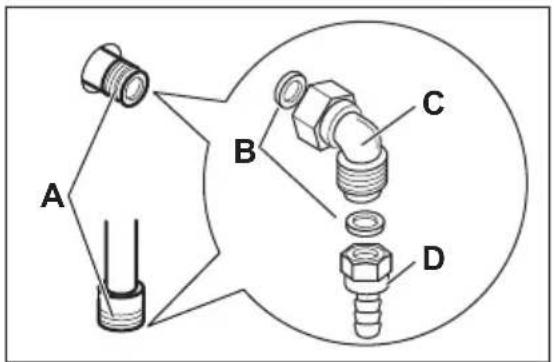

3.8 Conectarea la gaz

AVERTISMENT!

Înainte de a conecta gazul, deconectați aparatul de la sursa de alimentare cu electricitate sau opriți siguranța din tabloul de siguranțe. Închideți robinetul principal de alimentare cu gaz.

Folosiți racorduri rigide sau utilizati o teavă flexibilă din oțel inoxidabil conformă cu reglementările în vigoare. Dacă utilizati tevi metalice flexibile, asigurați-vă că acestea nu intră în contact cu părțile mobile sau nu sunt strivite.

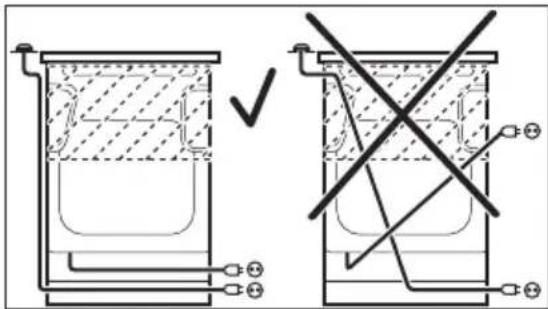

Teava de conectare la gaz nu trebuie să atingă partea aparatului indicată în imaginea ilustrată.

AVERTISMENT!

După ce instalarea s-a terminat, verificați dacă etanșeitatea fiecărui racord de țeavă nu prezintă scurgeri. Pentru verificarea garniturii, folosiți o soluție cu săpun, nu o flacără.

3.9 Racordarea cu țevi flexibile nemetalice

Dacă aveți acces facil la racord, puteți utiliza o țeavă flexibilă. Țeava flexibilă trebuie strânsă ferm cu coliere.

La instalare se utilizează întotdeauna suportul pentru țeavă și garnitura. Țeava flexibilă poate fi montată în următoarele situații:

• nu poate ajunge la o temperatură mai mare decât cea a camerei 30°C,

• nu este mai lungă de 1500 mm,

• nu este îngustată în niciun loc,

• nu este răsucită sau strânsă,
• nu intră în contact cu muchii sau colțuri ascuțite,
• starea acesteia poate fi verificată uşor.

La verificarea tevii flexibile, cercetați următoarele:

• să nu prezinte crăpături, tăieturi, urme de arsuri la capete sau pe lungimea sa,
• materialul să nu fie rigidizat și să prezinte elasticitatea sa normală,
  • colierele să nu fie ruginite,
• să nu fi depășit termenul de garanție.
  Dacă observați defecte, nu reparați teava, ci înlocuiti-o.

Racordul de alimentare cu gaz se află în partea din spate a panoului de comandă.

3.10 Adaptarea la diferite tipuri de gaz

Adaptarea la diferite tipuri de gaz trebuie efectuată exclusiv de către personal autorizat.

Aparatul este setat pentru gaz natural (de la rețea), însă puteți să-l treceți la funcționarea pe gaz lichefiat (îmbuteliat) cu injectoarele corecte.

Debitul de gaz se va regla corespunzător.

AVERTISMENT!

Înainte de a înlocui injectoarele, verificați dacă butoanele pentru gaz sunt în poziția Oprit. Scoateți aparatul din priză. Lăsați aparatul să se răcească. Există un risc de rănire.

Aparatul este reglat pentru gazul implicit. Pentru a modifica setarea, folositi întotdeauna garnitura de etanşare.

A. Punct de racordare la gaz (numai un singur punct per aparat)
B. Garnitură
C. Racord ajustabil
D. Suport pentru teava de GPL

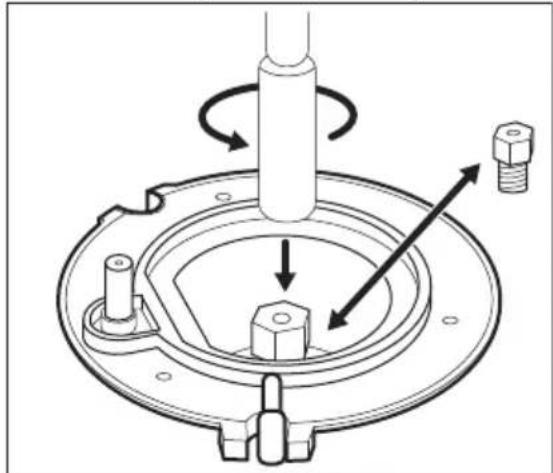

3.11 Înlocuirea injectoarelor plitei

Înlocuți injectoarele atunci când schimbați tipul de gaz.

1. Scoateți suporturile pentru vase.
2. Scoateți capacele și coroanele arzătorului.
3. Scoateți injectoarele folosind o cheie tubulară de 7.
4. Înlocuiti injectoarele cu cele necesare pentru tipul de gaz utilizat.

1. Înlocuți plăcuța cu datele tehnice (aflată lângă țeava de alimentare cu gaz) cu cea corespunzătoare noului tip de gaz.

Această plăcuță se găsește în punga furnizată împreună cu aparatul.

Dacă presiunea gazului nu este constantă sau diferă de presiunea necesară, instalați un regulator de presiune corespunzător pe țeava de alimentare cu gaz.

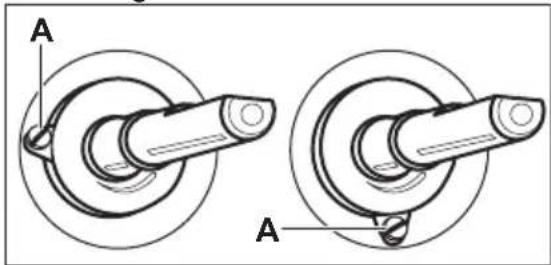

3.12 Reglarea nivelului minim de gaz la arzătorul plitei

1. Scoateți aparatul din priză.
2. Scoateți butonul de selectare pentru plită. Dacă nu aveți acces la șurubul de reglare, demontați panoul de comandă înainte de a începe reglarea.
3. Cu ajutorul unei şurubelnite plate, ajustați poziția şurubului de reglare A. Modelul stabilește poziția şurubului de reglare A.

Trecerea de la gaz natural (de la rețea) la gaz lichefiat (îmbuteliat)

1. Strângeti complet şurubul de bypass.
2. Puneti la loc butonul de selectare.

Trecerea de la gaz lichefiat (îmbuteliat) la gaz natural (de la rețea)

1. Desfaceți cu aproximativ o tură poziția şurubului de bypass A.
2. Puneti la loc butonul de selectare pentru plită.
3. Conectați aparatul la rețeaua electrică.

AVERTISMENT!

Introduceți ștecherul în priză numai după ce toate componentele au fost montate în pozițiile inițiale. Există pericol de vătămare.

1. Aprindeți arzătorul. Consultați capitolul „Plită - Utilizarea zilnică”.

2. Rotiți butonul de selectare al plitei la poziția de minim.

3. Scoateți din nou butonul de selectare pentru plită.
4. Strângeti încet şurubul de bypass până când flacăra ajunge la minim și este stabilă.
5. Puneti la loc butonul de selectare pentru plità.

3.13 Aducerea la nivel a aparatului

Pentru a aduce suprafața superioară a aparatului la același nivel cu celelalte suprafețe, utilizați picioarele din partea inferioară a aparatului.

3.14 Protecție anti-înclinare

Setați înălțimea și zona corectă pentru aparat înainte de a fixa protecția anti-inclinare.

ATENTIE!

Asigurați-vă că ați montat protecția anti-înclinare la înălțimea corectă.

Verificați dacă suprafața din spatele aparatului este netedă.

Trebuie să montați protecția anti- înclinare. Dacă nu o montați, aparatul se poate înclina.

Aparatul dvs. are simbolul afișat în imagine (dacă este cazul) pentru a vă reaminti să montați protectția anti-inclinare.

1. Montați protecția anti-înclinare cu 305 - 310 mm mai jos față de suprafața superioară a aparatului și la 80 - 85 mm față de latura aparatului în orificiul circular pe un colier. Fixați-l cu şuruburi în materialul solid sau folosiți un sistem de consolidare adecvat (perete).

1. Orificiul se găsește pe partea stângă din spatele aparatului. Ridicați partea din față a aparatului și puneți-l în mijlocul spațiului dintre dulapuri. Dacă distanța dintre dulapurile de bucătărie este mai mare decât lățimea aparatului, trebuie să reglați

distanțele laterale pentru a centra aparatul.

Dacă ați modificat dimensiunile aragazului, trebuie să aliniatii corect dispozitivul anti-răsturnare.

ATENTIE!

Dacă distanța dintre dulapurile de bucătărie este mai mare decât lățimea aparatului, trebuie să reglați distanțele laterale în funcție de centrul aparatului.

3.15 Instalația electrică

AVERTISMENT!

Producătorul nu este responsabil dacă nu respectați măsurile de siguranță descrise în capitolele privind Siguranța.

Acest aparat este livrat cu un ștecăr și un cablu de alimentare electrică.

AVERTISMENT!

Cablul de alimentare electrică nu trebuie să atingă partea aparatului hașurată în imaginea ilustrată.

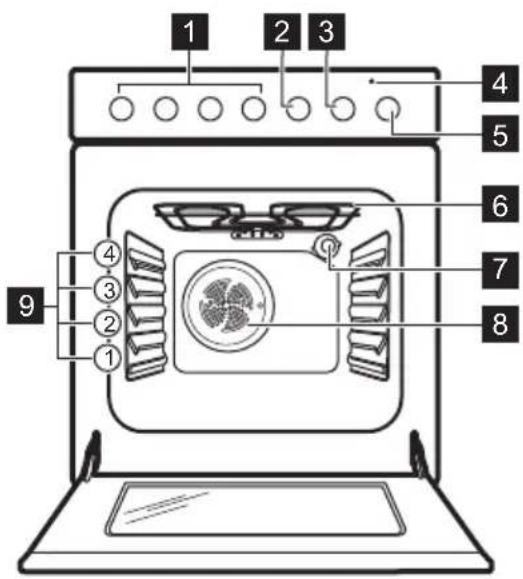

4.1 Prezentare generală

1 Butoane de selectare pentru plită
2 Buton de selectare pentru Cronometru
3 Buton de selectare pentru temperatură
4 Indicator / simbol pentru temperatură
5 Buton de selectare pentru funcțiile cuptorului
6 Element de încălzire
7 Bec
8 Ventilator
9 Poziții raft

4.2 Aranjarea suprafetei de gătire

4.3 Accesorile

- Raft de sârmă

Pentru veselă, forme pentru prăjituri, fripturi.

• Tavă de gătit

1 Arzător auxiliar
2 Orificiu pentru abur - numărul și poziționarea depinde de model
3 Arzător semi-rapid
4 Arzător semi-rapid
5 Arzător rapid

Pentru prăjituri și fursecuri.

• Sertar de depozitare

Sertarul de depozitare se află sub cavitatea cuptorului.

5. ÎNAINTE DE PRIMA UTILIZARE

5.1 Prima curățare

Scoateți toate accesoriiile din cuptor.

Consultați capitolul „Îngrijirea și curățarea”.

Curățați cuptorul și accesoriiile înainte de prima utilizare.

Puneți accesoriiile înapoi în poziția lor inițială.

5.2 Preîncălzirea

Preîncălziți cuptorul gol înainte de a-l folosi prima dată.

1. Lăsați cuptorul să funcționeze timp de 1 oră.
2. Setați funcția 📋. Setați temperatura maximă. Temperatura maximă pentru această funcție este de 210 °C.
3. Lăsați cuptorul să funcționeze timp de 15 minute.
4. Opriti cuptorul și lăsați-l să se răcească.

Accesoriiile pot deveni mai fierbinti decât de obicei. Cuptorul poate emite un miros și fum. Aerisiți bine încăperea.

1. Setați funcția □. Setați temperatura maximă.

6. PLITĂ - UTILIZAREA ZILNICĂ

AVERTISMENT!

Consultați capitolele privind siguranța.

6.1 Aprinderea arzătorului plitei

Aprindeți întotdeauna arzătorul înainte de a pune vase pe acesta.

AVERTISMENT!

Procedați cu atenție atunci când utilizați flacără deschisă în bucătărie. Producătorul nu își asumă nicio responsabilitate în cazul utilizării necorespunzătoare a flăcării.

1. Rotiți butonul de selectare al plitei spre stânga la poziția pentru flux maxim de gaz și apăsați-l pentru a aprinde arzătorul.

2. Mențineți apăsat butonul de selectare al plitei pentru cel mult 10 secunde pentru a permite încălzirea termocuplului. În caz contrar, alimentarea cu gaz se întrerupe.

3. După ce flacăra este constantă, o puteți regla.

AVERTISMENT!

Nu tineți apăsat butonul de selectare pentru mai mult de 15 secunde. Dacă arzătorul nu se aprinde nici după 15 secunde, eliberați butonul de selectare, rotiți-l pe poziția oprit și încercați să aprindeți din nou arzătorul după ce a trecut cel puțin 1 minut.

În cazul în care arzătorul nu se aprinde după câteva încercări, verificați dacă coroana și capacul arzătorului sunt în poziție corectă.

În lipsa curentului electric, aprinderea se poate face și fără dispozitivul electric. În acest caz, apropiati o flacără de arzător, apăsați butonul de selectare respectiv și rotiți-l la poziția de maxim. Mențineți apăsat butonul de selectare pentru cel mult 10 secunde pentru a permite încălzirea termocuplului.

Dacă arzătorul se stinge accidental, rotiți butonul de selectare la poziția oprit și încercați să aprindetii din nou arzătorul după cel puțin 1 minut.

Generatorul de scântei poate porni automat la cuplarea alimentării electrice, după instalare sau după o pană de curent. Acest lucru este normal.

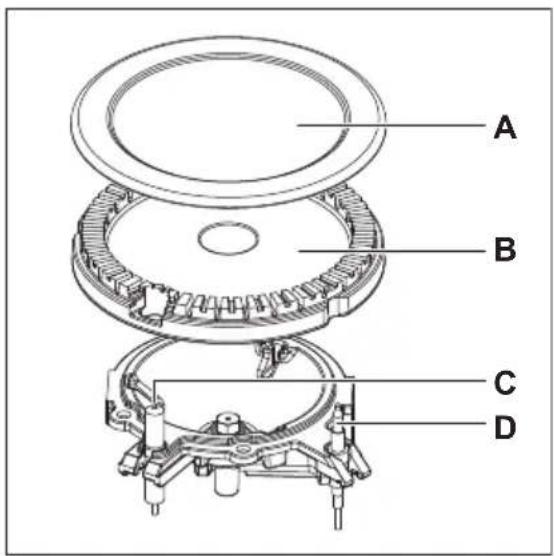

6.2 Prezentare generală a arzătorului

A. Capac arzător
B. Coroană arzător
C. Bujie de aprindere
D. Termocuplu

6.3 Stingerea arzătorului

Pentru a stinge flacăra, rotiți butonul la poziția oprit 0

AVERTISMENT!

Micşorați întotdeauna flacăra sau opriți-o înainte de a lua vasele de pe arzător.

7. PLITĂ - INFORMAȚII ȘI SFATURI

AVERTISMENT!

Consultați capitolele privind siguranța.

7.1 Vase de gătit

AVERTISMENT!

Nu puneți aceeași cratiță pe două arzătoare.

AVERTISMENT!

Pentru a preveni răsturnarea și accidentele, nu puneți vase instabile sau deteriorate pe arzător.

ATENTIE!

Asigurați-vă că mânerele cratiței nu sunt deasupra marginii frontale a plitei de gătit.

ATENTIE!

Puneți vasele în poziție centrală pe arzător pentru a avea o stabilitate maximă și pentru a reduce consumul de gaz.

AVERTISMENT!

Nu utilizați vase care au fundul cu margine sau de formă convexă pe plită, deoarece există un risc ridicat de răsturnare.

7.2 Diametre pentru vase

AVERTISMENT!

Folosiți vase cu diametre corespunzătoare cu dimensiunile arzătoarelor.

Arzător Diametrul vaselor (mm)
Auxiliar 120 - 180
Semi-rapid	140 - 220/2401)
Rapid	160 - 220/2601)

1) Atunci când pe plită este folosit un singur vas.

8. PLITĂ - ÎNGRIJIREA ȘI CURĂȚAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

8.1 Informații cu caracter general

• Curățați plita după fiecare utilizare.
• Utilizați întotdeauna vase cu baza curată.

• Zgârieturile sau petele închise la culoare de pe suprafața plitei nu au niciun efect asupra funcționării plitei.

• Folositi un agent de curățare special, adecvat pentru suprafața plitei.

• Spălați piesele din oțel inoxidabil cu apă și uscați-le cu o lavetă moale.

8.2 Curățarea plitei

• Înlăturați imediat: plastic topic, folie de plastic, zahăr sau alimente care conțin zahăr, în caz contrar mizeria poate deteriora plita. Aveți grijă să nu vă ardeți.
• Eliminați după ce plita s-a răcit suficient: depuneri de calcar, pete de apă și de grăsime, decolorări metalice

strălucitoare. Curățați plita cu o lavetă umedă și un detergent ne-abraziv. După curățare, ștergeți plita cu o lavetă moale.

- Pentru a curăța piesele emailate, capacele și coroanele, spălați-le cu apă caldă și săpun și uscați-le atent înainte de a le pune la loc.

8.3 Curățarea generatorului de scântei

Această funcție este obținută prin intermediul unei bujii ceramice cu aprindere cu un electrod din metal. Pentru a evita aprinderea dificilă, păstrați aceste componente foarte curate și verificați dacă orificiile coroanei arzătorului sunt astupate.

8.4 Suporturile de vase

Suporturile pentru vase nu rezistă la spălarea într-o mașină de spălat vase. Acestea trebuie spălate manual.

1. Scoateți suporturile pentru vase pentru a curăța cu ușurință plita.

Procedați cu atenție atunci când puneți la loc suporturile pentru vase, pentru a preveni deteriorarea suprafeței plitei.

1. Stratul de email are uneori margini dure, astfel încât trebuie să aveți grijă când spălați de mână și de uscat suporturile pentru vase. Dacă este necesar, înlăturați petele persistente cu o pastă de curățat.
2. După ce curățați suporturile pentru vase, asigurați-vă că acestea sunt în pozițiile corecte.
3. Pentru ca arzătorul să funcționeze corect, asigurați-vă că brațele suporturilor pentru vase sunt aliniate cu centrul arzătorului.

8.5 Întreținerea periodică

Cereți periodic centrului de service autorizat să verifice starea de funcționare a țevii de alimentare cu gaz și a regulatorului de presiune, dacă este montat.

9. CUPTOR - UTILIZAREA ZILNICĂ

AVERTISMENT!

Consultați capitolele privind siguranța.

9.1 Pornirea și oprirea cuptorului

1. Rotiți butonul de selectare pentru funcțiile cuptorului pentru a selecta o funcție de gătit.
2. Rotiți butonul de selectare pentru temperatură pentru a alege temperatura.

Becul se aprinde atunci când cuptorul funcționează.

1. Opriti cuptorul, rotiti butoanele de selectare pentru funcțiile cuptorului și temperatură la poziția oprit.

9.2 Termostatul de siguranță

Functionarea incorectă a cuptorului sau componentele defecte pot să cauzeze supraîncălzirea periculoasă. Pentru a preveni acest lucru, cuptorul are un termostat de siguranță care întrerupe alimentarea cu curent. În momentul în care temperatura scade, cuptorul pornește din nou în mod automat.

9.3 Funcțiile cuptorului

Simbol Funcțiile cuptorului Utilizare
	Pozitția oprit Cuptorul este oprit.
	Încălzire sus și jos Pentru a coace și rumeni alimentele fără să schimbi poziția raftului.
	Grill Pentru frigerea la grătar a alimentelor plate și pentru pâine prăjităTemperatura maximă pentru această funcție este de 210°C.
	Încălzire jos Pentru a coace prăjituri cu blat crocant și pentru a conserva alimentele.
	Gătire cu aer cald Pentru a frige sau coace alimente cu aceeași temperatură de gătire pe mai mult de o poziție a raftului, fără transfer de aromă.
	Decongelare Pentru a decongela alimente (legume și fructe).Timpul necesar decongelării depinde de cantitatea și mărimea preparatelor congelate.Pentru a utiliza această funcție, butonul de selectare pentru temperatură trebuie să fie în poziția oprit.
	Căldură umedă Această funcție a fost folosită pentru conformarea cu clasa de eficiență energetică și designul ecologic ( în conformitate cu UE 65/2014 și UE 66/2014. Teste conforme cu: IEC/EN 60350-1 . Ușa cuptorului trebuie închisă pe durata gătirii pentru a nu întrerupe funcția și pentru a asigura funcționarea cuptorului cu cea mai ridicată eficiență energetică posibilă.Atunci când folosiți această funcție, temperatura din cavitate poate fi diferită de temperatura setată. Nivelul de căldură poate fi redus. Pentru recommandări generale cu privire la economia de energie consultați capitolul „Eficiența energetică”, Economia de energie.Această funcție este concepută să economisească energia în timpul gătitului. Pentru instructiuni de gătit consultați capitolul „Informații și sfaturi”, Căldură umedă.

10. CUPTOR - FUNCTIILE CEASULUI

10.1 Ceasul avertizor

Se utilizează pentru a seta timpul pentru numărătoarea inversă.

Această funcție nu are nicio influență asupra funcționării aparatului.

1. Selectați o funcție a cuptorului și temperatura.

2. Rotiți la maxim butonul cronometrului, după care îl rotiți la intervalul de timp necesar.

După ce se scurge întreaga perioadă de timp, este emis un semnal sonor.

11. CUPTOR - UTILIZAREA ACCESORIILOR

AVERTISMENT!

Consultați capitolele privind siguranța.

11.1 Introduceți accesoriiile

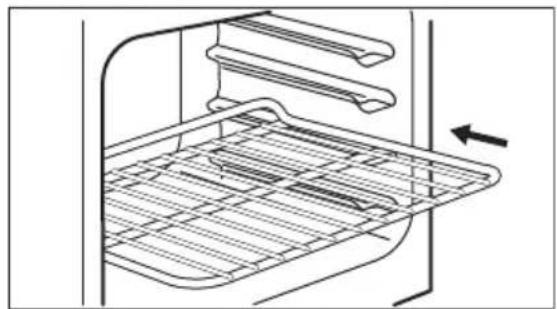

Raft sârmă:

Raftul de sârmă are o formă specială în spate care ajută la circularea căldurii.

Puneți raftul pe poziția corectă a raftului. Asigurați-vă că nu atinge peretele din spate al cuptorului.

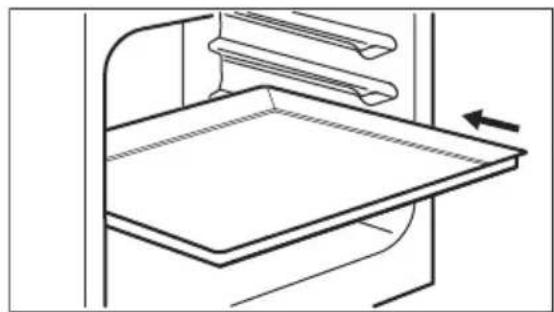

Tava:

Nu împingeți tava de gătit până în peretele din spate al cavității. Acest lucru previne circularea căldurii în jurul tăvii. Alimentele se pot arde, în special în partea din spate a tăvii.

Puneți tava sau cratița adâncă pe poziția raftului. Asigurați-vă că nu atinge peretele din spate al cuptorului.

12. CUPTOR - INFORMATII ŞI SFATURI

AVERTISMENT!

Consultați capitolele privind siguranța.

Temperatura și duratele de coacere din tabele au rol consultativ. Acestea depind de rețete și de calitatea și cantitatea ingredientelor utilizate.

12.1 Informații cu caracter general

Aparatul are patru poziții pentru raft. Numărați pozițiile rafturilor din partea de jos a podelei aparatului.

Aparatul are un sistem special care produce o circulație naturală a aerului și o reciclare constantă a aburului. Cu acest sistem puteți găti într-un mediu cu

aburi și puteți păstra preparatele moi în interior și crocante la exterior. Reduce la minimum durata de gătire și consumul de energie.

Umezeala poate produce condens în aparat sau pe panourile de sticlă ale ușii. Acest lucru este normal. Utilizatorul trebuie să se îndepărteze întotdeauna de aparat atunci când deschide ușa aparatului pe durata gătirii. Pentru a reduce condensul, lăsați aparatul să funcționeze timp de 10 minute înainte de gătire.

Curățați umezeala rămasă după fiecare utilizare a aparatului.

Nu puneți obiecte direct pe podeaua aparatului și nu puneți folie din aluminiu pe componente atunci când gătiți. În caz contrar este posibilă modificarea rezultatelor obținute și se poate cauza deteriorarea stratului de email.

12.2 Coacere

La prima coacere, folosiți temperatura mai mică.

Durata de coacere poate fi extinsă cu 10 – 15 minute în cazul în care coaceți prăjituri pe o poziție a raftului.

Prăjiturile și produsele de patiserie aflate la înălțimi diferite nu se rumenesc în mod egal. Nu este necesară modificarea temperaturii dacă rumenirea nu se face uniform. Diferențele se egalizează în timpul coacerii.

Tăvile din cuptor se pot strâmba în timpul coacerii. Atunci când tăvile s-au răcit, distorsiunile dispar.

12.3 Coacerea prăjiturilor

Nu deschideți ușa cuptorului înainte ca 3/4 din durata de coacere să fi trecut.

Dacă utilizați două tăvi de gătit în același timp, lăsați un nivel liber între ele.

12.4 Gătirea cărnii și a peștelui

Lăsați carnea aproximativ 15 minute înainte de a o tăia, astfel încât sucul să nu se prelingă afară.

Pentru a împiedica formarea de prea mult fum în cuptor pe durata frigerii, se recomandă adăugarea de puțină apă în cratița adâncă. Pentru a preveni condensarea fumului, adăugați apă de fiecare dată după ce se evaporă.

12.5 Durate de gătit

Duratele de gătit depind de tipul de alimente, de consistența și volumul lor.

La început, monitorizați performanța când gătiți. Găsiți cele mai bune setări (setarea căldurii, durata de gătit, etc.) pentru vasele, rețetele și cantitățile dvs. când utilizați acest aparat.

12.6 Încălzire sus și jos

Aliment Cantitate(g)	Temperatu-ra (°C)	Durată(min)	Nivelraft	Accesorii
Blat de tort1)	1000 160 - 170 30 - 35 2 tavă de gătit
Plăcintă dospi-tă cu mere	2000 170 - 190 40 - 50 3 tavă de gătit
Tavă pentru prăjitură	1500 160 - 170	45 - 552)	2 tavă de gătit
Pui, întreg 1350	200 - 220 60 - 70 2 raft sărmă
			1 tavă de gătit
Pui, jumătate	1300 190 - 210 35 + 30 3 raft sărmă
			1 tavă de gătit
Friptură de cot-let de porc	600 190 - 210 30 - 35 3 raft sărmă
			1 tavă de gătit
Aluat tartă3)	800 230 - 250 10 - 15 2 tavă de gătit
Plăcintă dospi-tă umplută4)	1200 170 - 180 25 - 35 2 tavă de gătit
Pizza 1000 200 - 220 25 - 35 2 tavă de gătit
Prăjitură cu brânză	2600 170 - 190 60 - 70 2 tavă de gătit
Aluat tartă cu mere4)	1900 200 - 220 30 - 40 1 tavă de gătit
Tort de Cră-ciun4)	2400 170 - 180	55 - 65 5)	2 tavă de gătit
Quiche Lorrai-ne4)	1000 220 - 230 40 - 50 1 1 tavă rotundă			(diametru: 26 cm)
Pâine țără-nească6)	750 + 750 180 - 200 60 - 70 1 2 tăvi ușoare			(lungime: 20 cm)
Pandișpan ro-mânesc1)	600 + 600 160 - 170 40 - 50 2 2 tăvi ușoare			(lungime: 25 cm) pe aceeași poziție a raftului
Pandișpan ro-mânesc - tra-dițional	600 + 600 160 - 170 30 - 40 2 2 tăvi ușoare			(lungime: 25 cm) pe aceeași poziție a raftului
Gogoși cu droj-die4)	800 200 - 210 10 - 15 2 tavă de gătit
Ruladă1)	500 150 - 170 15 - 20 1 tavă de gătit
Bezele 400 100 - 120 40 - 50 2 tavă de gătit
Prăjitură sfărâ-micioasă4)	1500 180 - 190 25 - 35 3 tavă de gătit
Prăjitură cu unt1)	600 180 - 200 20 - 25 2 tavă de gătit
1) Preîncălziți cuptorul timp de 10 minute.
2) După oprirea aparatului, lăsați prăjitura în cuptor timp de 7 minute.
3) Preîncălziți cuptorul timp de 20 minute.
4) Preîncălziți cuptorul timp de 10 - 15 minute.
5) După oprirea aparatului, lăsați prăjitura în cuptor timp de 10 minute.
6) Setați temperatura la 250°C și preîncălziți cuptorul timp de 18 minute.

12.7 Gătire cu aer cald

Aliment Cantitate(g)	Temperatu-ră (°C)	Timp (min) Poziție raft	Accesorii
Blat de tort1)	1000 150 30 2 tavă de gătit
Blat de tort1)	1000 + 1000	155 40 1 + 3 tavă de gătit
Plăcintă dospi-tă cu mere	2000 170 - 180 40 - 50 3 tavă de gătit
Tavă pentru prăjitură	1200 150 - 160	30 - 352)	2 tavă de gătit
Pui, întreg 1400	180 55 2 raft sărmă
			1 tavă de gătit
Friptură de porc	800 170 - 180 45 - 50 2 raft sărmă
			1 tavă de gătit
Plăcintă dospi-tă umplută	1200 150 - 160 20 - 30 2 tavă de gătit
Pizza 1000	+ 1000	200 - 210 30 - 40 1 + 3 tavă de gătit
Pizza 1000 190 - 200 25 - 35 2 tavă de gătit
Prăjitură cu brânză	2600 160 - 170 40 - 50 1 tavă de gătit
Aluat tartă cu mere3)	1900 180 - 200 30 - 40 2 tavă de gătit
Tort de Cră-ciun3)	2400 150 - 160	35 - 402)	2 tavă de gătit
Quiche Lorrai-ne3)	1000 190 - 210 30 - 40 1 1 tavă rotun-		dă (diametru: 26 cm)
Pâine țără-nească4)	750 + 750 160 - 170 40 - 50 1 tavă de gătit
Pandișpan ro-mânesc3)	600 + 600 155 - 165 40 - 50 2 2 tăvi ușoare		(lungime: 25 cm) pe aceeași pozi-tie a raftului
Pandișpan ro-mânesc - tra-dițional	600 + 600 150 - 160 30 - 40 2 2 tăvi ușoare		(lungime: 25 cm) pe aceeași pozi-tie a raftului
Gogoși cu droj-die1)	800 190 15 3 tavă de gătit
Gogoși cu droj-die5)	800 + 800 190 15 1 + 3 tavă de gătit
Ruladă1)	500 150 - 160 15 - 20 3 tavă de gătit
Bezele 400 110 - 120 30 - 40 2 tavă de gătit
Bezele 400 + 400 110 - 120 45 - 55 1 + 3 tavă de gătit
Prăjitură sfărâ-micioasă	1500 160 - 170 25 - 35 3 tavă de gătit
Pandișpan1)	600 150 - 160 25 - 35 2 tavă de gătit
Prăjitură cu unt1)	600 + 600 160 - 170 25 - 35 1 + 3 tavă de gătit

1) Preîncălziți cuptorul timp de 10 minute.

2) După oprirea aparatului, lăsați prăjitura în cuptor timp de 7 minute.

3) Preîncălziți cuptorul timp de 10 - 15 minute.

4) Setați temperatura la 250°C și preîncălziți cuptorul timp de 10 - 20 de minute.

5) Preîncălziți cuptorul timp de 15 minute.

12.8 Căldură umedă

Aliment Tempe-	ratura (°C)	Durată (min)	Nivel raft	Accesorii
Pâine și pizza
Chifle dulci	190	25 - 30	2	tavă de gătit sau cratiță adâncă
Chifle	200	40 - 45	2	tavă de gătit sau cratiță adâncă
Pizza congelată 350 g	190 25 - 35	2	raft sarma
Prăjituri în tavă de gătit
Ruladă	180	20 - 30	2	tavă de gătit sau cratiță adâncă
Negresă	180	35 - 45	2	tavă de gătit sau cratiță adâncă
Prăjituri în formă
Souffle	210	35 - 45	2	şase vase ceramice ramekin pe raft de sârmă
Blat de pandispan 180 25 - 35 2 formă pentru aluat fraged pe raft de sârmă
Pandispan 150 35 - 45 2 formă de prăjituri pe raft de sârmă
Pește
Pește în folie 300 g 180 25 - 35 2 tavă de gătit sau cratiță adâncă
Pește întreg 200 g 180 25 - 35 2 tavă de gătit sau cratiță adâncă
File de pește 300 g 180 30 - 40 2 tavă de pizza pe raft de sârmă
Carne
Carne în folie 250 g 200 35 - 45 2 tavă de gătit sau cratiță adâncă
Frigărui de carne 500 g	200 30 - 40 2 tavă de gătit sau cratiță adâncă
Articole mici coapte
Prăjituri 170 25 - 35 2 tavă de gătit sau cratiță adâncă
Macarons 170 40 - 50 2 tavă de gătit sau cratiță adâncă
Briose 180 30 - 40 2 tavă de gătit sau cratiță adâncă
Biscuiti sărați	160	25 - 35	2	tavă de gătit sau cratiță adâncă
Fursecuri 140 25 - 35 2 tavă de gătit sau cratiță adâncă
Mini tarte 170 20 - 30 2 tavă de gătit sau cratiță adâncă
Vegetarian
Legume mixte în folie 400 g	200 20 - 30 2 tavă de gătit sau cratiță adâncă
Omletă	200 30 - 40 2 tavă de pizza pe raft de sârmă
Legume la tavă 700 g	190 25 - 35 2 tavă de gătit sau cratiță adâncă

12.9 Informații pentru institutele de testare

Aliment	Functie	Temperatură (°C)	Accesorii	Pozitie raft	Timp (min)
Prăjituri mici (16 bucăți pe tavă)	Încălzire sus și jos	160	tavă de gătit	3	20 - 30
Prăjituri mici (16 bucăți pe tavă)	Gătire cu aer cald	150	tavă de gătit	3	20 - 30

Aliment Functie Tempe-		Accesorii Poziție		Timp (min)
		ratură (°C)	raft
Plăcintă cu mere (2 forme de ∅20 cm, setare diagonală)	Încălzire sus și jos	190 raft sărmă 1 65 - 75
Plăcintă cu mere (2 forme de ∅20 cm, setare diagonală)	Gătire cu aer cald	180 raft sărmă 2 70 - 80
Pandișpan fără grăsimi	Încălzire sus și jos	180 raft sărmă 2 20 - 30
Pandișpan fără grăsimi	Gătire cu aer cald	160 raft sărmă 2 25 - 35
Biscuit pufos / Pati-serie	Încălzire sus și jos	140 tavă de gătit 3 15 - 30
Biscuit pufos / Pati-serie	Gătire cu aer cald	140 tavă de gătit 3 20 - 30
Pâine prăjită1)	Grill maxim raft sărmă 2 2 - 5
Burger de vită2)	Grill maxim raft sărmă 3 15 - 20			pe o parte; 15 - 20 pe cea-laltă par-te

1) Preîncălziți cuptorul timp de 5 minute.
2) Preîncălziți cuptorul timp de 10 minute.

13. CUPTOR - ÎNGRIJIREA ŞI CURĂȚAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

13.1 Observații privind curățarea

Curățați partea din față a cuptorului cu o lavetă moale, apă caldă și agent de curățare slab.

Utilizați un agent de curățare dedicat pentru curățarea suprafețelor metalice.

Curățați interiorul cuptorului după fiecare utilizare. Acumularea de grăsimi sau de alte resturi alimentare poate provoca un incendiu.

Curățați toate accesoriiile după fiecare utilizare și lăsați-le să se usuce. Folosiți o lavetă moale cu apă caldă și agent de curățare. Nu curățați accesoriiile în mașina de spălat vase.

Curățați petele difficile cu un produs special de curățat cuptorul.

Nu curățați accesoriiile anti-aderente folosind un agent de curățare abraziv sau obiecte cu muchii ascuțite.

13.2 Pentru cuptoarele din inox sau aluminiu

Curățați ușa cuptorului numai cu o lavetă sau burete umed. Uscați-o cu o lavetă moale.

A nu se folosi bureți din sărmă, acizi sau produse abrazive, deoarece pot deteriora suprafața cuptorului. Curățați panoul de comandă al cuptorului cu aceeași precauție.

13.3 Demontarea și instalarea panourilor de sticlă ale cuptorului

Puteți scoate panourile de sticlă de la interior pentru a le curăța. Numărul de panouri de sticlă diferă de la un model la altul.

AVERTISMENT!

Țineți ușa cuptorului ușor întredeschisă pe durata procesului de curățare. Când o deschideți complet, aceasta se poate închide accidental, cauzând daune potențiale.

AVERTISMENT!

Nu utilizați aparatul fără panourile din sticlă.

1. Deschideți ușa până când aceasta este la un unghi de aproximativ 30°. Ușa stă singură în poziție când este întredeschisă.

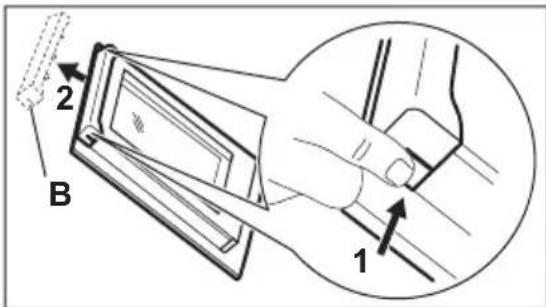

1. Apucați de ambele părți garnitura profilată a ușii (B) de pe partea superioară a ușii și împingeti-o către interior pentru a elibera cârligul.

1. Trageți în afară de garnitura profilată a ușii pentru a o scoate.

AVERTISMENT!

Când scoateți panourile de sticlă, ușa cuptorului încearcă să se închidă.

1. Tineți de marginea superioară a panourilor de sticlă și scoateți-le unul câte unul.
2. Curățați panoul de sticlă cu apă caldă și săpun. Uscați cu grijă panoul de sticlă.

După terminarea procedurii de curățare, montați panourile de sticlă și ușa cuptorului. Urmați pașii de mai sus în ordine inversă. Mai întâi instalați panoul mai mic, apoi cel mare.

ATENTIE!

Asigurați-vă că ați montat panoul intern de sticlă în locașurile adecvate.

13.4 Scoaterea sertarului

AVERTISMENT!

Nu păstrați în sertar obiecte inflamabile (precum materiale de curățat, pungi de plastic, mănuși pentru cuptor, hârtie, agenți de curățare). Când utilizați cuptorul, sertarul poate deveni fierbinte. Pericol de incendiu.

Sertarul de sub cuptor poate fi scos pentru curățare.

1. Trageți sertarul în afară până când se oprește.

1. Ridicati uşor sertarul.

2. Trageți sertarul complet în afară.

Pentru a instala sertarul, efectuați paşii de mai sus în ordinea inversă.

13.5 Înlocuirea becului

AVERTISMENT!

Pericol de electrocutare.

Becul poate fi fierbinte.

1. Opriți cuptorul. Așteptați până când cuptorul este rece.
2. Deconectați cuptorul de la sursa de alimentare electrică.
3. Puneti o lavetă pe fundul cavității.

Becul din spate

1. Rotiți capacul din sticlă al becului și scoateți-l.
2. Curățați capacul de sticlă.
3. Înlocuiți becul cu un bec adecvat rezistent la o căldură de 300°C.
4. Montați capacul de sticlă.

14. DEPANARE

AVERTISMENT!

Consultați capitolele privind siguranța.

14.1 Ce trebuie făcut dacă...

Problemă Cauză posibilă Soluție
Nu se generează scântei atunci când încercați să activați generatorul de scântei.	Plita nu este conectată la o sursă electrică sau este conectată incorect.	Verificați dacă plita este conectată corect la priza electrică. Consultați diagrama de conectare.
	Siguranța este arsă.	Verificați dacă siguranța este cauza defectiunii. Da- că siguranțele se ard în mod repetat, adresați-vă unui electrician calificat.
Capacul și coroana arzăto-rului sunt poziționate inco-rect.		Așezați corect capacul și coroana arzătorului.
Flacăra se stinge imediat după aprindere.	Termocuplul nu se încăl-zește suficient.	După aprinderea flăcării, țineți activat generatorul de scântei timp de maxim 10 secunde.
Inelul flăcării nu este uni-form.	Coroana arzătorului este blocată cu resturi de ali-mente.	Verificați dacă injectorul principal nu este blocat și coroana arzătorului este curată.
Arzătoarele nu funcționea-ză.	Nu există alimentare cu gaz.	Verificați racordul la gaz.
Flacăra este de culoare portocalie sau galbenă.	Flacăra poate fi portocalie	sau galbenă în anumite zo-ne ale arzătorului. Acest lucru este normal.
Cuptorul nu se încălzește. Cuptorul este oprit. Activați cuptorul.
Nu au fost efectuate setări-le necesare.		Verificați dacă setările sunt corecte.
Becul nu funcționează. Becul este defect. Înlocuiți becul.
Aburul și condensul se de-pun pe alimente și în cavi-tatea cuptorului.	Ați lăsat vasul cu mâncare prea mult timp în cuptor.	Nu lăsați vasele cu mânca-re în cuptor mai mult de 15 - 20 minute după termina-rea procesului de gătit.
Gătirea alimentelor durea-ză prea mult sau prea puțin.	Temperatura este prea scăzută sau prea ridicată.	Reglați temperatura dacă este necesar. Urmați sfatu-rile din manualul utilizato-rului.

14.2 Date pentru service

Dacă nu puteți găsi singur o soluție la problemă, adresați-vă comerciantului sau unui Centru de service autorizat.

Datele necesare centrului de service se găsesc pe plăcuța cu date tehnice. Plăcuța cu datele tehnice se află pe cadrul frontal al cavității cuptorului. Nu scoateți plăcuța cu date tehnice din interiorul cuptorului.

Vă recomandăm să notați datele aici:

Model (MOD.) ......

Numărul produsului (PNC) ......

Numărul de serie (S.N.) ......

15. EFICIENTĂ ENERGETICĂ

15.1 Informații despre produs pentru plită în conformitate cu UE 66/2014

Identificarea modelului	LKK520002KLKK520002WLKK520002X
Tipul plitei Plită în interiorul aragazului autonom
Numărul de arzătoare cu gaz	4
Eficiență energetică pe arzător cu gaz (EE gas bur-ner)	Stânga spate - Auxiliar nu este aplicabil
	Dreapta spate - Semi Rapid 55.3%
	Dreapta față - Semi Rapid 55.3%
	Stânga față - Rapid 55.5%
Eficiența energetică pentru plita cu gaz (EE gas hob) 55.4%
EN 30-2-1:EN 30-2-1: Aparate de gătit pentru uz casnic cu gaz - Partea 2-1: Utiliza-rea rațională a energiei - Generalități.

15.2 Plită - Economisirea energiei

Puteți economisi energia în timpul gătitului zilnic dacă respectați recomandările de mai jos.

• Atunci când încălziți apă, folosiți doar cantitatea necesară.
• Dacă este posibil, puneți întotdeauna capace pe vase.

• Înainte de a utiliza arzătoarele și suportul tăvii, asigurați-vă că acestea sunt montate corect.

• Baza vasului trebuie să aibă diametrul adecvat cu dimensiunea arzătorului.

• Puneti vasul direct peste arzător și în centrul acestuia.
• Atunci când începe să fiarbă lichidul, reduceți flacăra la minim pentru a fierbe la foc mic.
• Dacă este posibil, folosiți o oală sub presiune. Consultați manualul de utilizare al acesteia.

15.3 Informații produs pentru cuptoare și Fișa cu informații produs

Denumirea furnizorului Electrolux
Identificarea modelului	LKK520002K 943005515LKK520002W 943005367LKK520002X 943005354
Index de eficiență energetică 94.9
Clasă de eficiență energetică A
Consum de energie cu o încărcătură standard, modul convențional	0,84 kWh/ciclu
Consum de energie cu o încărcare standard, în modul ventilație	0,74 kWh/ciclu
Număr de cavități 1
Sursă de căldură Energie electrică
Volumul 54 l
Tip cuptor Cuptor în interiorul aragazului	autonom
Masă	LKK520002K 41.0 kg
	LKK520002W 42.0 kg
	LKK520002X 44.0 kg
IEC/EN 60350-1 - Aparate de gătit electrocasnice - Partea 1: Gamă, cuptoare, cup-toare cu abur și grill-uri - Metode pentru măsurarea performanței.

15.4 Cuptor - Economisirea energiei

Cuptorul dispune de unele funcții care vă ajută la economisirea energiei în timpul procesului zilnic de gătire.

Asigurați-vă că ușa cuptorului este închisă în timpul funcționării cuptorului. Nu deschideți ușa cuptorului prea des în timpul gătirii. Mențineți curată garnitura ușii și asigurați-vă că este bine fixată în poziție.

Folosiți vase din metal pentru a îmbunătăți economia de energie.

Când este posibil, nu preîncălziți cuptorul înainte de a găti.

Faceți pauze cât mai mici între două coaceri atunci când pregătiți câteva preparate simultan.

Gătitul cu ventilator

Atunci când este posibil, folosiți funcțiile de gătit cu ventilator pentru a economisi energie.

Căldura reziduală

Când durata gătirii este mai mare de 30 de min, reduceți temperatura cuptorului cu cel puțin 3 - 10 min înainte de a termina gătitul. Căldura reziduală din interiorul cuptorului va continua să gătească.

Folosiți căldura reziduală pentru a încălzi alte preparate.

Mentinerea caldă a alimentelor

Alegeți setarea pentru cea mai mică temperatură posibilă pentru a folosi căldura reziduală și menține o mâncare caldă.

Căldură umedă

Funcție concepută să economisească energia în timpul gătirii. Pentru detalii suplimentare, consultați capitolul „Cuptor - Utilizarea zilnică”, Funcțiile cuptorului.

16. INFORMATII PRIVIND MEDIUL

Reciclati materialele marcate cu simbolul

. Pentru a recicla ambalajele, acestea trebuie puse în containerele

corespunzătoare. Ajutați la protejarea mediului și a sănătății umane și la reciclarea deșeurilor din aparatele electrice și electrocasnice. Nu aruncați

aparatele marcate cu acest simbol împreună cu deșeurile menajere. Returnați produsul la centrul local de

reciclare sau contactați administrația orașului dvs.

Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland

CE
