MANUAL DE UTILIZARE LKR520275K ELECTROLUX

Bine ați venit la Electrolux! Vă multumim pentru că ați ales produsul nostru.

A găsi sfaturi privind utilizarea, broşuri, informații pentru depanare, service și reparații:

www.electrolux.com/support

Ne rezervâm dreptul asupra efectuârii de modificări.

CUPRINS

1. INFORMATII PRIVIND SIGURANTA....2
2. INSTRUCTIUNI DE SIGURANTĂ....5
3. INSTALAREA....8
4. DESCRIEREA PRODUSULUI.... 10
5. ÎNAINTE DE PRIMA UTILIZARE.... 11
6. PLITĂ - UTILIZARE ZILNICĂ....11
7. PLITĂ - RECOMANDĂRI ȘI SUGESTII....12
8. PLITĂ - ÎNGRIJIRE ȘI CURĂȚARE....13
9. CUPTOR - UTILIZARE ZILNICĂ 14
10. CUPTOR - FUNCTIILE CEASULUI.... 15
11. CUPTOR - UTILIZAREA ACCESORIILOR.... 16
12. CUPTOR - SFATURI ŞI SUGESTII....17
13. CUPTOR - ÎNGRIJIRE ŞI CURĂTARE.... 19
14. DEPANARE....21
15. CLASA DE EFICIENTĂ ENERGETICĂ.... 22
16. INFORMATII PRIVIND MEDIUL.... 23

1. INFORMATII PRIVIND SIGURANTA

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil pentru nicio vătămare sau daună rezultată din instalarea sau utilizarea incorrectă. Păstrați permanent instrucțiunile într-un loc sigur și accesibil pentru o consultare ulterioară.

1.1 Siguranța copiilor și a persoanelor vulnerabile

- Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele ne-experimentate doar sub supraveghere sau după o scurtă instruire care să le ofere informațiile necesare despre utilizarea sigură a aparatului și să le permită să înțeleagă pericolele la care se

expun. Copiii cu vârsta mai mică de 8 ani și persoanele cu dizabilități profunde și complexe nu trebuie lăsate să se apropie de aparat dacă nu sunt supravegheate permanent.

• Copiii trebuie supravegheati pentru a vă asigura că nu se joacă cu aparatul.
• Nu lăsați ambalajele la îndemâna copiilor și aruncați-le conform reglementărilor.
• AVERTISMÊNT: Aparatul și piesele accesibile ale acestuia devin fierbinti pe durata utilizării. Nu lăsați copiii și animalele de companie în apropierea aparatului atunci când funcționează și se răcește.
• Copiii nu vor realiza operațiunile de curățare sau de întreținere care revin utilizatorului aparatului fără a fi supravegheați.

1.2 Informații generale despre siguranță

• Acest aparat poate fi utilizat numai pentru gătire.
• Acest aparat este proiectat pentru uz casnic utilizarea în locuințe individuale într-un mediu interior.
• Acest aparat electrocasnic poate fi utilizat în birouri, camere de oaspeti, camere de oaspeti cu paturi și mic dejun, case de oaspeti în cadrul fermelor și alte spații de cazare similare, în care această utilizare nu depășește (media) nivelurile de utilizare domestică.
• Doar o persoană calificată trebuie să instaleze acest aparat și să înlocuiască cablul.
• Acest aparat trebuie conectat la o sursă de curent cu un cablu de tip H05VV-F pentru a rezista la temperatura panoului din spate.
• Acest aparat este destinat utilizării la o altitudine maximă de 2000 m deasupra nivelului mării.
• Acest aparat nu este conceput pentru a fi utilizate pe nave, bărci sau ambarcațiuni.
• Nu instalați aparatul în spatele unei uși decorative pentru a evita supraîncălzirea.

• Nu instalați aparatul pe o platformă.

• Aparatul nu trebuie să fie pus în funcțiune cu ajutorul unui cronometru extern sau al unui sistem separat de telecomandă.

• AVERTISMENT: Gătirea neasistată la plită folosind grăsimi sau ulei poate fi periculoasă și poate provoca un incendiu.
• Nu folosiți niciodată apă pentru stingerea focului de gătire. Opriți aparatul și acoperiți flăcările cu o pătură ignifugă sau un capac.
• ATENTIE: Procesul de gătire trebuie supravegheat. Un proces de gătire pe termen scurt trebuie supravegheat permanent.
• AVERTISMENT: Pericol de incendiu: Nu depozitați nimic pe suprafețele de gătit.
• Nu folosiți un aparat de curățat cu abur pentru a curăța aparatul.
• Nu folosiți substanțe abrazive dure sau raclete ascuțite de metal pentru a curăța ușa de sticlă sau sticla capacelor cu balama ale plitei deoarece acestea pot zgâria suprafața, ceea ce poate conduce la spargerea sticlei.
• Obiectele de metal, de ex. cuțitele, furculițele, lingurile și capacele nu trebuie puse pe suprafața plitei, deoarece se pot înfierbânta.
• AVERTISMENT: Dacă suprafața este crăpată, opriți aparatul pentru a evita riscul de electrocutare. În cazul în care aparatul este conectat direct la sursa de alimentare folosind cutia de conexiuni, scoateți siguranța pentru a deconecta aparatul de la sursa de curent. În ambele cazuri, contactați Centrul de service autorizat.
• AVERTISMENT: Aparatul și piesele accesibile ale acestuia devin fierbinți pe durata utilizării. Aveți grijă să nu atingeți elementele de încălzire.
• Utilizați întotdeauna mănuși de cuptor pentru a scoate sau a pune în aparat vase sau accesorii.

• Întrerupeți alimentarea cu electricitate înainte de a efectua operațiile de întreținere.

• AVERTISMENT: Asigurați-vă că aparatul este oprit înainte de a înlocui becul pentru a evita o posibilă electrocutare.

• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de centrul de service autorizat al acestuia sau de persoane cu o calificare similară pentru a se evita electrocutarea.

- Aveți grijă când atingeți sertarul de depozitare. Se poate încinge.

- Pentru a scoate suporturile pentru raft trebuie să trageți mai întâi de partea din față a suportului, după care să îndepărtați capătul din spate de pereții laterali. Instalați suporturile pentru raft în ordine inversă.

- Mijloacele de deconectare trebuie incluse în cablajul fix în conformitate cu reglementările privind cablarea.

- AVERTISMENT: Folosiți doar opritoare realizate de producătorul aparatului de gătit sau indicate de producătorul aparatului în instrucțiunile de utilizare ca fiind adecvate sau opritoarele incluse în aparat. Utilizarea unor opritoare neadecvate poate produce accidente.

2. INSTRUCTIUNI DE SIGURANTĂ

2.1 Instalarea

AVERTISMENT!

Doar o persoană calificată trebuie să instaleze acest aparat.

• Îndepărtați toate ambalajele.
• Dacă aparatul este deteriorat, nu îl instalați sau utilizati.
• Urmați instrucțiunile de instalare furnizate împreună cu aparatul.
• Aveți întotdeauna grijă când mutați aparatul deoarece acesta este greu. Folosiți întotdeauna mănuși de protectie și încălțăminte închisă.
• Nu trageti aparatul de mâner.

• Cabinetul din bucătărie și spațiul disponibil trebuie să fie de dimensiuni adecvate.

• Respectați distanțele minime față de alte aparate și corpuri de mobilier.

• Instalați aparatul într-un loc sigur și adecvat care satisface cerințele privind instalarea.
• Componentele aparatului sunt sub tensiune. Încastrați aparatul în mobilier pentru a împiedica atingerea componentelor periculoase.
• Laturile aparatului trebuie să rămână lângă alte aparate sau unități cu aceeași înălțime.
• Nu așezați aparatul lângă o ușă sau sub o fereastră. Astfel, vasele fierbinti de pe aparat nu vor cădea atunci când ușa sau fereastra va fi deschisă.
• Montați mijloace de stabilizare pentru a împiedica înclinarea aparatului. Consultați capitolul Instalarea.

2.2 Conexiunea electrică

AVERTISMENT!

Pericol de incendiu și electrocutare.

• Toate conexiunile electrice să fie realizate de un electrician calificat.
• Aparatul trebuie legat la o priză cu împământare.
• Asigurați-vă că parametrii de pe plăcuța cu date tehnice sunt compatibili cu valorile nominale ale sursei de alimentare.
• Utilizați întotdeauna o priză cu protecție (împământare) contra electrocutării, montată corect.
• Nu folositi prize multiple și cabluri prelungitoare.
• Nu lăsați cablurile de alimentare electrică să atingă sau să se afle în apropierea ușii aparatului sau a nișei de sub aparat, în special atunci când acesta funcționează sau ușa este fierbinte.
• Protecția la electrocutare a pieselor aflate sub tensiune și izolate trebuie fixată astfel încât să nu permită scoaterea ei fără folosirea unor unelte.
• Introduceți ștecherul în priză numai după încheierea procedurii de instalare. Asigurați accesul la priză după instalare.
• Dacă priza de curent prezintă jocuri, nu conectați stecherul.
• Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întotdeauna de ștecher.
• Folosiți doar dispozitive de izolare adecvate: întrerupătoare pentru protecția liniei, siguranțe (siguranțe înfiletabile scoase din suport), contactori și declanșatori la protecția de împământare.
• Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o deschidere între contacte de cel puțin 3 mm.
• Închideți complet ușa aparatului înainte de a conecta ștecherul la priză.

2.3 Utilizarea

AVERTISMENT!

Risc de vătămare și arsuri.

Risc de electrocutare.

• Nu modificati specificațiile acestui aparat.
• Verificați dacă orificiile de ventilație nu sunt blocate.
• Nu lăsați aparatul nesupravegheat în timpul funcționării.
• Dezactivați aparatul după fiecare întrebuințare.
• Procedați cu atenție la deschiderea ușii aparatului atunci când aparatul este în funcțiune. Se poate degaja aer fierbinte.
• Nu actionați aparatul având mâinile umede sau când acesta este în contact cu apa.
• Nu utilizați aparatul ca suprafață de lucru sau ca loc de depozitare.
• Nu utilizați folie de aluminiu sau alte materiale între suprafața de gătit și vas, cu excepția cazului în care producătorul acestui aparat specifică altfel.
• Utilizați doar accesorii recomandate de producător pentru acest aparat.
• Utilizați întotdeauna sticlă și borcane aprobate în scopuri de conservare.

AVERTISMENT!

Pericol de incendiu și explozie.

• Grăsimile și uleiul, când sunt încălzite, pot elibera vapori inflamabili. Nu apropiati flăcări sau obiecte încălzite de grăsimi și uleiuri când gătiți.
• Vaporii pe care uleiul foarte fierbinte îi eliberează pot să se aprindă spontan.
• Uleiul folosit, care conține resturi de mâncare, poate lua foc la temperaturi mai mici decât uleiul care este utilizat pentru prima dată.
• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse alături sau deasupra acestuia.
• Nu lăsați scânteile sau flăcările deschise să intre în contact cu aparatul atunci când deschideți ușa.
• Deschideti ușa aparatului cu atenție. Utilizarea unor ingrediente cu conținut de

alcool poate determina prezența aburilor de alcool în aer.

AVERTISMENT!

Pericol de deteriorare a aparatului.

• Pentru a preveni deteriorarea sau decolorarea emailului:
  – nu puneti vase sau alte obiecte în aparat direct pe baza acestuia.
  – nu puneți folie din aluminiu direct pe baza cavității.
  – nu puneți apă direct în aparatul fierbinte.
  – nu țineți vase umede și alimente în interior după încheierea gătirii.
  – procedați cu atenție la demontarea sau instalarea accesoriiilor.
• Decolorarea emailului sau a oțelului inoxidabil nu are niciun efect asupra funcționării aparatului.
• Folosiți o cratiță adâncă pentru prăjiturile însiropate. Sucurile de fructe lasă pete care pot fi permanente.
• Nu țineți vase de gătit fierbinți pe panoul de comandă.
• Aveți grijă să nu se evaporeze tot lichidul din vas.
• Procedați cu atenție pentru a nu lăsa obiecte sau vase să cadă pe aparat. Suprafața se poate deteriora.
• Nu activați zonele de gătit cu vase goale sau fără vase.
• Vasele realizate din fontă, aluminiu sau cu fundul deteriorat pot produce zgârieturi. Ridicați întotdeauna aceste obiecte când trebuie să le mutați pe suprafața de gătit.

2.4 Întreținerea și curățarea

AVERTISMENT!

Pericol de vătămare personală, incendiu sau deteriorare a aparatului!

• Înainte de a realiza operații de întreținere, dezactivați aparatul. Scoateți ștecherul din priză.
• Verificați dacă aparatul s-a răcit. Există riscul de spargere a panourilor de sticlă.

• Înlocuiți imediat panourile de sticlă ale ușii dacă acestea sunt deteriorate. Contactați Centrul de service autorizat.

• Aveți grijă atunci când îndepărtați ușa aparatului. Ușa este grea!

• Resturile de grăsimi sau de alimente din aparat pot duce la apariția unui incendiu.
• Curățați cu regularitate aparatul pentru a preveni deteriorarea materialului de la suprafață.
• Curățați aparatul cu o lavetă moale și umedă. Utilizați numai detergenți neutri. Nu folosiți niciun produs abraziv, burete abraziv, solvent sau obiect metalic.
• Dacă folositi un spray pentru cuptor, respectați instrucțiunile de siguranță de pe ambalaj.
• Nu curățați emailul catalitic (dacă este cazul) cu nici un tip de detergent.

2.5 Iluminare interioară

AVERTISMENT!

Pericol de electrocutare.

• Referitor la becul (becurile) din acest produs și becurile de schimb vândute separat: Aceste becuri sunt concepute pentru a suporta situațiile fizice extreme din aparatele electrocasnice, cum ar fi cele de temperatură, vibrație, umiditate sau au rolul de a semnaliza informații privitoare la starea operațională a aparatului. Acestea nu sunt destinate utilizării în alte aplicații și nu sunt adecvate pentru iluminarea camerelor din locuință.
• Acest produs conține o sursă de lumină cu clasa de eficiență energetică G.
• Folositi exclusiv becuri cu aceleași specificații.

2.6 Serviciul de asistență tehnică

• Pentru a repara aparatul contactați Centrul de service autorizat.
• Utilizați doar piese de schimb originale.

2.7 Eliminare

AVERTISMENT!

Pericol de rănire sau sufocare.

- Contactați autoritatea locală pentru informații privind eliminarea aparatului.

- Deconectați aparatul de la alimentarea de la rețea.

- Tăiați cablul de alimentare de la rețea chiar de lângă aparat și aruncați-l.

3. INSTALAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

3.1 Amplasarea aparatului

Nu instalați aragazul în apropierea chiuvetei sau în apropierea dulapului cu chiuveta. Umiditatea / picăturile de apă pot pătrunde între panoul lateral și dulap și în timp pot deteriora vopseaua panoului lateral.

Puteți instala aparatul electrocasnic de sine stătător cu dulapuri pe una sau două laturi și în colț.

Pentru distanțele minime pentru montare, verificați masa.

Distanțele minime

Dimensiuni mm

A 400

B 650

C 150

3.2 Date tehnice

Tensiunea electrică 230 V

Frecventa 50 - 60 Hz

Clasa aparatului 1

Dimensiuni mm

Înălțime 858

Lățime 500

Adâncime 600

3.3 Aducerea la nivel a aparatului

Pentru a aduce suprafața superioară a aparatului la același nivel cu celelalte suprafețe, utilizați picioarele din partea inferioroară a aparatului.

3.4 Protecție anti-înclinare

Setați înălțimea și zona corectă pentru aparat înainte de a fixa protecția anti-inclinare.

ATENTIE!

Asigurați-vă că ați montat protecția antiînclinare la înălțimea corectă.

Verificați dacă suprafața din spatele aparatului este netedă.

Trebuie să montați protecția anti-înclinare. Dacă nu o montați, aparatul se poate înclina.

Aparatul dvs. are simbolul afișat în imagine (dacă este cazul) pentru a vă reaminti să montați protectția anti-înclinare.

1. Montează protectia anti-inclinare B - 343 mm mai jos față de suprafața superioară a aparatului și la A - 67 mm față de latura aparatului în orificiul circular pe un colier. Fixează-l cu şuruburi în materialul solid sau folosește un sistem de consolidare adecvat (perete).

1. Orificiul se găsește pe partea stângă din spatele aparatului. Ridicați partea din față a aparatului și puneți-l în mijlocul spațiului dintre dulapuri. Dacă distanța dintre dulapurile de bucătărie este mai mare

decât lățimea aparatului, trebuie să reglați distanțele laterale pentru a centra aparatul.

Dacă ați modificat dimensiunile aragazului, trebuie să aliniați corect dispozitivul anti-răsturnare.

ATENTIE!

Dacă distanța dintre dulapurile de bucătărie este mai mare decât lățimea aparatului, trebuie să reglați distanțele laterale în funcție de centrul aparatului.

3.5 Instalația electrică

AVERTISMENT!

Producătorul nu este responsabil dacă nu respectați măsurile de siguranță descrise în capitolele privind Siguranța.

Acest aparat este livrat fără stecăr sau cablu de alimentare electrică. Borna de conectare este amplasată în spatele panoului din spate.

AVERTISMENT!

Înainte de a conecta cablul de alimentare la terminal, măsurați tensiunea dintre fazele rețelei locuinței. După aceea, consultați eticheta de conectare din spatele aparatului pentru a utiliza instalația electrică corectă. Urmarea acestor pași împiedică erorile de instalare și deteriorarea componentelor electrice ale aparatului.

Tipurile de cabluri aplicabile pentru diferite faze:

Fază Dimensiune minimă cablu

1 3x2,5 mm ^4

3 cu neutru 5x1,5 mm²

AVERTISMENT!

Cablul de alimentare electrică nu trebuie să atingă partea aparatului hașurată în imaginea ilustrată.

4.1 Prezentare generală

4.2 Aranjarea suprafetei de gătire

1 Butoane de selectare pentru plită
2 Indicator / simbol pentru temperatură
3 Buton de selectare pentru temperatură
4 Dispozitiv de programare electronic
5 Buton de selectare pentru funcțiile cuptorului
6 Element de încălzire
7 Bec
8 Ventilator
9 Suport pentru raft, detaşabil
10 Poziții raft

1 Zonă de gătire 1200 W
2 Orificiu pentru abur - numărul și poziționarea depinde de model
3 Zonă de gătire 1800 W
4 Zonă de gătire 1200 W
5 Indicator de căldură reziduală
6 Zonă de gătire 1800 W

5. ÎNAINTE DE PRIMA UTILIZARE

AVERTISMENT!

Consultați capitolele privind siguranța.

5.1 Preîncălzirea și curățarea inițială

Preîncălziți aparatul gol înainte de prima utilizare și primul contact cu alimentele. Aparatul poate emite mirosuri neplăcute și fum. Ventilați camera în timpul preîncălzirii.

1. Scoate accesoriiile și suporturile de raft detaşabile din aparat.
2. Setați funcția □. Setați temperatura maximă. Lăsați aparatul să funcționeze timp de 1 h.
3. Setează funcția .Setează temperatura maximă. Temperatura maximă pentru această funcție este de 210 °C. Lasă aparatul să funcționeze timp de 15 min.
4. Opriti aparatul și așteptați să se răcească.
5. Curăță aparatul și accesoriiile doar cu o lavetă din microfibră, apă caldă și un detergent neagresiv.
6. Introduceți accesoriiile și suporturile detașabile ale raftului înapoi pe poziția lor inițială.

5.2 Setarea orei

Trebuie să setați ora înainte de a pune în funcțiune cuptorul.

se aprinde intermitent când conectați aparatul la rețeaua electrică, când a fost o pană de curent sau când cronometrul nu este setat.

Pentru a seta ora corectă apăsați + sau - După aproximativ cinci secunde, indicatorul pentru oră încetează aprinderea intermitentă, iar afișajul indică ora setată.

5.3 Modificarea orei

i

Nu puteți modifica timpul dacă rulează oricare dintre funcții.

Apăsați în mod repetat până când indicatorul pentru funcția Timp se aprinde intermitent.

Pentru a seta o nouă oră, consultați „Setarea orei”.

6. PLITĂ - UTILIZARE ZILNICĂ

AVERTISMENT!

Consultați capitolele privind siguranța.

6.1 Descrierea zonelor de gătit

Zonele de gătit sunt dotate cu termostat și funcționează intermitent (se opresc și repornesc) în funcție de nivelul de căldură ales.

6.2 Nivel de căldură

Simboluri Functie

0

Pozitia oprit

Simboluri Functie

1

Mentine cald

1 - 9 Setări încălzire

Folosiți căldura reziduală pentru a reduce consumul de energie. Dezactivați zona de gătire cu aproximativ 5 - 10 minute înainte de finalizarea procesului de gătire.

Rotiți butonul de selectare pentru zona de gătire selectată la nivelul de căldură necesar. Pentru a finaliza procesul de gătire, rotiți butonul în poziția oprit.

6.3 Utilizarea zonei de gătit simple

Pentru a utiliza o zonă de gătire simplă, rotiți butonul corespunzător la una dintre următoarele poziții:1-9.

Pentru nivelurile de căldură 1-3, zona rămâne roșie pentru circa 2-3 secunde și apoi se dezactivează.

Zona funcționează la nivelul său maxim de putere după ce setați nivelul de căldură la 8 sau 9.

6.4 Indicator de căldură reziduală

AVERTISMENT!

Cât timp indicatorul este vizibil, există riscul de arsuri din cauza căldurii reziduale.

Indicatorul apare când o zonă de gătire este fierbinte, însă acesta nu funcționează dacă alimentarea cu curent este întreruptă.

Este posibil să apară și indicatorul:

• pentru zonele de gătit învecinate chiar dacă nu le utilizati,
• când vasul fierbinte este pus pe zona de gătit rece,
• când plita este dezactivată, dar zona de gătit este încă fierbinte.

Indicatorul dispare când zona de gătit s-a răcit.

7. PLITĂ - RECOMANDĂRI ȘI SUGESTII

AVERTISMENT!

Consultați capitolele privind siguranța.

7.1 Vase de gătit

Rezultatele gătirii depind de materialul de gătit

Baza vasului trebuie să fie cât mai groasă și cât mai plată posibil. Asigurați-vă că bazele vaselor sunt curate și uscate înainte de a le pune pe suprafața plitei.

Nu utilizați vase pe plita ceramică cu baza cu muchii sau margini ascuțite, de ex. vase din fontă. Acestea ar putea zgâria sau deteriora permanent suprafața plitei.

Vasele din oțel emailat sau cu fund din aluminiu sau cupru pot cauza modificarea culorii suprafeței vitroceramice.

Pentru a economisi energie și pentru a asigura funcționarea corectă a plitei, partea inferioară a vasului trebuie să aibă un diametru minim adecvat (cel puțin la fel ca și diametrul zonei).

7.2 Ghid de gătit simplificat

Datele din tabel au doar caracter orientativ.

Nivelul de căldură	Utilizați pentru: Durată	(min)	Recomandări
§ - 1	Păstrați mâncarea gătită caldă. dacă este necesar		Puneți un capac pe vas.
1 - 2 Sos olandez, topit: unt, ciocolată, gelatină.		5 - 25 Amestecați din când în când.
2 Solidificare: omlete pufoase, ouă coap-te.		10 - 40 Gătire cu capacul pus.
2 - 3 Fierberea înăbușită a orezului și amâncărurilor care conțin lapte, încălzi-rea alimentelor preparate.		25 - 50 Adăugați minim de două ori mai mult lichid decât orez, amestecați la jumă-tatea procedurii mâncărurile care conțin lapte.
3 - 4	Înăbușiți legumele, peștele, carnea.	20 - 45	Adăugați câteva linguri de apă. Verifi-cați cantitatea de apă în timpul proce-sului.
4 - 5	Gătiți la abur cartofii și alte legume.	20 - 60	Acoperiți baza vasului cu 1-2 cm de apă. Verificați nivelul de apă în timpul procesului. Tineți capacul pe vas.
4 - 5 Gătiți cantități mai mari de alimente,tocane și supe.		60 - 150 Până la 3 l de lichid plus ingrediente.
6 - 7 Prăjire delicată: escalop, cordon bleude vițel, șnițele, chiftele, cărnați, ficat,roux, ouă, clătite, gogoși.		dacă estenecesar	Întoarceți când este necesar.
7 - 8 Crochete de cartofi, mușchiuleț, friptu-ri.		5 - 15 Întoarceți când este necesar.
9	Fierbeți apă, gătiți paste, prăjiți carnea la suprafață (gulaș, friptură înăbușită, cartofi la friteu-ză).

8. PLITĂ - ÎNGRIJIRE ȘI CURĂȚARE

AVERTISMENT!

Consultați capitolele privind siguranța.

8.1 Informații cu caracter general

• Curățați plita după fiecare utilizare.
• Utilizați întotdeauna vase cu baza curată.

• Zgârieturile sau petele închise la culoare de pe suprafața plitei nu au niciun efect asupra funcționării plitei.

• Folosiți un agent de curățare special, adecvat pentru suprafața plitei.

• Utilizați întotdeauna o racletă recomandată pentru plitele cu suprafață de sticlă. Utilizați racleta numai ca instrument suplimentar pentru curățarea sticlei după procedura standard de curățare.

AVERTISMENT!

Nu utilizati cuțite sau alte instrumente metalice ascuțite pentru a curăța suprafața de sticlă.

8.2 Curățarea plitei

- Scoateți imediat: plasticul topit, folia de plastic, zahărul și alimentele cu zahăr, în caz contrar mizeria poate deteriora plita. Aveți grijă să nu vă ardeți. Folosiți o racleta specială pe suprafața vitrată, la un

unghi mare și îndepărtați resturile de pe suprafață.

- Îndepărtați când plita s-a răcit suficient: depuneri de calcar, pete de apă, pete de grăsime, decolorări metalice strălucitoare. Curățați plita cu o lavetă umedă și un detergent ne-abraziv. După curățare, ștergeți plita cu o lavetă moale.

- Îndepărtați decolorarea metalică lucioasă: folositi un amestec de praf de copt și suc de lămâie sau oțet.

9. CUPTOR - UTILIZARE ZILNICĂ

AVERTISMENT!

Consultați capitolele privind siguranța.

9.1 Pornirea și oprirea cuptorului

1. Rotește butonul de selectare pentru funcțiile cuptorului pentru a selecta funcția cuptorului.
2. Rotiți butonul de selectare pentru temperatură pentru a alege temperatura. Becul se aprinde atunci când cuptorul funcționează.

Pentru funcțiile fără încălzire nu este necesară setarea temperaturii.

1. Opriti cuptorul, rotiti butoanele de selectare pentru funcțiile cuptorului și temperatură la poziția oprit.

9.2 Termostatul de siguranță

Functionarea incorectă a cuptorului sau componentele defecte pot să cauzeze supraîncălzirea periculoasă. Pentru a preveni acest lucru, cuptorul are un termostat de siguranță care întrerupe alimentarea cu curent. În momentul în care temperatura scade, cuptorul pornește din nou în mod automat.

9.3 Functiile cuptorului

0

Pozitia oprit

Cuptorul este oprit.

Încalzire sus si jos

Pentru a coace și frige alimentele pe o singură poziție a raftului.

Grill

Pentru gătirea la grătar a feliilor subțiri de alimente și pentru pâine prăjită. Temperatura maximă pentru această funcție este de 210°C.

Încălzire jos

Pentru a coace prăjituri cu blat crocant și pentru a conserva alimentele.

Gătire cu aer cald

Pentru a frige sau coace alimente cu aceeași temperatură de gătire pe mai mult de o poziție a raftului, fără transfer de aromă.

Decongelare

Pentru decongelare. Timpul necesar decongelării depinde de cantitatea și mărimea preparatelor congelate. Pentru a utiliza această funcție, butonul de selectare pentru temperatură trebuie să fie în poziția oprit.

Aer cald umed

Această funcție a fost folosită pentru conformarea cu clasa de eficiență energetică și cerințele de ecodesign (în conformitate cu EU 65/2014 și EU 66/2014). Teste conforme cu: IEC/EN 60350-1.

Uşa cuptorului trebuie închisă pe durata găti-rii pentru a nu întrerupe funcția și pentru a asigura funcționarea cuptorului cu cea mai ridicată eficientă energetică posibilă.

Atunci când folosiți această funcție, temperatura din cavitate poate fi diferită de temperatura setată. Nivelul de căldură poate fi redus.

Pentru recomandări generale cu privire la economia de energie consultați capitolul „Eficiența energetică”, Economia de energie.

Această funcție este concepută să economisească energia în timpul gătitului. Pentru instrucțiuni de gătit consultați capitolul „Sfaturi utile”, Aer cald umed.

10. CUPTOR - FUNCTIILE CEASULUI

10.1 Afişaj

A. Functiile ceasului

B. Timer

10.2 Butoane

—	MINUS Pentru a seta ora.
➊	CEAS Pentru a seta o functie a ceasului.
+	PLUS Pentru a seta ora.

10.3 Tabelul cu Functiile ceasului

Funcția ceas Aplicație

J	TIMPUL Pentru a seta, modifica sau verifica ora curentă.
I→I	DURATA Pentru a seta durata de funcționare a cuptorului.

Funcția ceas Aplicație

CRONOMETRU Pentru a seta timpul pentru numărătoarea inversă. Această funcție nu are nicio influență asupra funcționării cuptorului. Puteți seta CRONOMETRU oricând, chiar dacă cuptorul este oprit.

10.4 Setarea funcției DURATA

1. Setați o funcție a cuptorului și temperatura.
2. Apăsați în mod repetat până când începe să clipească.

3. Apăsați sau pentru a seta timpul pentru DURATA.
   Afişajul indică |→|

4. La încheierea duratei, |→| clipește și este emis un semnal sonor. Aparatul se dezactivează automat.

5. Pentru a opri semnalul apăsați orice buton.

6. Rotiți butonul pentru funcțiile cuptorului și butonul pentru temperatură în poziția oprit.

10.5 Setarea CRONOMETRULUI

1. Apăsați în mod repetat până când începe să clipească.

2. Apăsați sau pentru a seta ora dorită.
   Cronometrul porneşte automat după 5 secunde.

3. La încheierea duratei setate, este emis un semnal sonor. Pentru a opri semnalul apăsați orice buton.
4. Rotiți butonul pentru funcțiile cuptorului și butonul pentru temperatură în poziția oprit.

10.6 Anularea funcțiilor ceasului

1. Apăsați repetat până când indicatorul corespunzător funcției dorite începe să clipească.

2. Apăsați lung .—

După câteva secunde simbolul funcției ceasului dispare.

11. CUPTOR - UTILIZAREA ACCESORIILOR

AVERTISMENT!

Consultați capitolele privind siguranța.

11.1 Introducerea accesoriiilor

Accesorii disponibile în funcție de model. Scanați codul QR pentru a vedea cum să utilizați accesoriiile furnizate împreună cu aparatul. Puteți comanda accesoriiile opționale separat. Pentru mai multe informații, contactați furnizorul dvs. local.

Micile adâncituri sporesc siguranța și oferă protecție împotriva înclinării. De asemenea, sunt și dispozitive anti-răsturnare. Marginea raftului împiedică alunecarea vaselor de pe acesta.

Introduceți accesoriiul (raftul de sărmă /tava) între șinele de ghidare ale suportului raftului. Asigurați-vă că raftul atinge partea din spate a interiorului cuptorului.

Dacă tava dvs. are o pantă, poziționați-o spre partea din spate a interiorului cuptorului.

Dacă pe accesoriu există o inscripție, asigurați-vă că aceasta este orientată spre dvs.

Dacă utilizați o tavă cu orificii, așezați tava / tigaia dedesubt, pentru a colecta lichidele care picură.

12. CUPTOR - SFATURI ŞI SUGESTII

AVERTISMENT!

Consultați capitolele privind siguranța.

Temperatura și duratele de gătire din tabele sunt doar orientative. Acestea depind de rețetele și de calitatea și cantitatea ingredientelor utilizate.

12.1 Aer cald umed

Aliment Tempe-	ratură(°C)	Timp (min)	Pozitie raft	Accesorii
Pâine și pizza
Chifle 190 25 - 30 2 tavă de gătit sau cratiță adâncă
Chifle din aluat de pâine 200 40 - 45 2 tavă de gătit sau cratiță adâncă
Pizza congelată 350 g 190 25 - 35 2 raft sărmă
Prăjituri în tavă de gătit
Ruladă 180 20 - 30 2 tavă de gătit sau cratiță adâncă
Negresă 180 35 - 45 2 tavă de gătit sau cratiță adâncă
Prăjituri în formă
Soufflé 210 35 - 45 2 șase vase ceramice ramekin pe raft de săr-mă
Blat de pandișpan 180 25 - 35 2 formă pentru aluat fraged pe raft de sărmă
Pandișpan 150 35 - 45 2 formă de prăjituri pe raft de sărmă
Pește
Pește în folie 300 g 180 25 - 35 2 tavă de gătit sau cratiță adâncă
Pește întreg 200 g 180 25 - 35 2 tavă de gătit sau cratiță adâncă
File de pește 300 g 180 30 - 40 2 tavă de pizza pe raft de sărmă
Carne:
Carne în folie 250 g	200 35 - 45 2 tavă de gătit sau cratiță adâncă
Frigărui de carne 500 g	200	30 - 40	2	tavă de gătit sau cratiță adâncă
Articole mici coapte
Prăjituri	170 25 - 35 2 tavă de gătit sau cratiță adâncă
Macarons	170 40 - 50 2 tavă de gătit sau cratiță adâncă
Brioșe 180 30 - 40 2 tavă de gătit sau cratiță adâncă
Biscuiti sărați	160	25 - 35	2	tavă de gătit sau cratiță adâncă
Fursecuri 140 25 - 35 2 tavă de gătit sau cratiță adâncă
Mini tarte 170 20 - 30 2 tavă de gătit sau cratiță adâncă
Vegetarian
Legume mixte în folie 400g	200 20 - 30 2 tavă de gătit sau cratiță adâncă
Omletă 200 30 - 40 2 tavă de pizza pe raft de sârmă
Legume la tavă 700 g 190 25 - 35 2 tavă de gătit sau cratiță adâncă

12.2 Informații pentru institutele de testare

Aliment Functie Tempera-		tură (°C)	Accesorii Pozitie	raft	Timp (min)
Prăjituri mici (16 bucăți pe tavă)	Încalzire sus si jos	160 tavă de gătit 3	20 - 30
Prăjituri mici (16 bucăți pe tavă)	Gătire cu aer cald	150 tavă de gătit 3	20 - 30
Plăcintă cu mere (2 forme de ∅20 cm, setare diagonală)	Încalzire sus si jos	190 raft sărmă 1	65 - 75
Plăcintă cu mere (2 forme de ∅20 cm, setare diagonală)	Gătire cu aer cald	180 raft sărmă 2	70 - 80
Pandișpan fără grăsimi	Încalzire sus si jos	180	raft sărmă	2	20 - 30
Pandișpan fără grăsimi	Gătire cu aer cald	160	raft sărmă	2	25 - 35
Biscuit pufos / Patiserie	Încalzire sus si jos	140	tavă de gătit	3	15 - 30
Biscuit pufos / Patiserie	Gătire cu aer cald	140	tavă de gătit	3	20 - 30
Pâine prăjită1)	Grill	maxim	raft sărmă 2	2 - 5
Burger de vită2)	Grill	maxim	raft sărmă 3	15- 20 pe o parte; 15 - 20 pe cea-laltă parte

1) Preîncălziți cuptorul timp de 5 minute.

2) Preîncălziți cuptorul timp de 10 minute.

13. CUPTOR - ÎNGRIJIRE ŞI CURĂȚARE

AVERTISMENT!

Consultați capitolele privind siguranța.

13.1 Observații privind curățarea

Curățați partea din față a cuptorului cu o lavetă moale, apă caldă și agent de curățare slab.

Utilizați un agent de curățare dedicat pentru curățarea suprafețelor metalice.

Curățați interiorul cuptorului după fiecare utilizare. Acumularea de grăsimi sau de alte resturi alimentare poate provoca un incendiu. Riscul este mai mare pentru tava de grătare.

Curățați toate accesoriiile după fiecare utilizare și lăsați-le să se usuce. Folosiți o lavetă moale cu apă caldă și agent de curățare. Nu curățați accesoriiile în mașina de spălat vase.

Curățați petele difficile cu un produs special de curățat cuptorul.

Nu curățați accesoriiile anti-aderente folosind un agent de curățare abraziv sau obiecte cu muchii ascuțite.

13.2 Pentru cuptoarele din inox sau aluminiu

Curățați ușa cuptorului numai cu o lavetă sau burete umed. Uscați-o cu o lavetă moale.

A nu se folosi bureți din sârmă, acizi sau produse abrazive, deoarece pot deteriora suprafața cuptorului. Curățați panoul de comandă al cuptorului cu aceeași precauție.

13.3 Scoaterea suporturilor raftului

Pentru a curăța cuptorul, scoateți suporturile pentru raft.

ATENTIE!

Aveți grijă când scoateți suporturile pentru raft.

1. Trageți partea din față a suportului pentru rafturi și îndepăratați-o de peretele lateral.

1. Trageți partea din spate a suportului pentru raft și îndepărtați-o de peretele lateral și scoateți-o în afară.

Instalați accesoriiile scoase în ordine inversă.

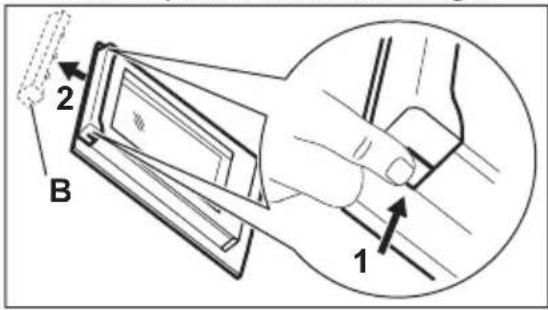

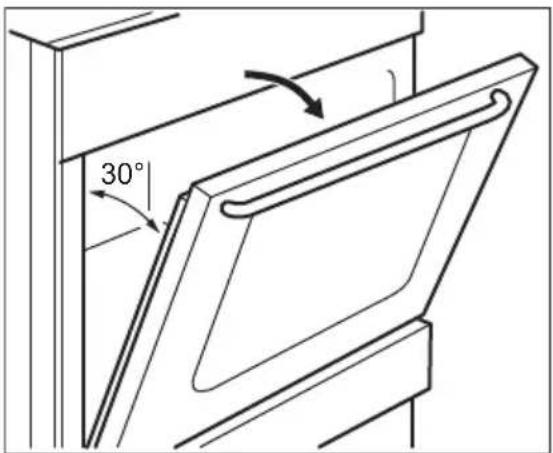

13.4 Demontarea și instalarea panourilor de sticlă ale cuptorului

Puteți scoate panourile de sticlă de la interior pentru a le curăța. Numărul de panouri de sticlă diferă de la un model la altul.

AVERTISMENT!

Tineți ușa cuptorului ușor întredeschisă pe durata procesului de curățare. Când o deschideți complet, aceasta se poate închide accidental, cauzând daune potențiale.

AVERTISMENT!

Nu utilizați aparatul fără panourile din sticlă.

1. Deschideți ușa până când aceasta este la un unghi de aproximativ 30°. Ușa stă singură în poziție când este întredeschisă.

1. Apucați de ambele părți garnitura profilată a ușii (B) de pe partea superioară a ușii și împingeți-o către interior pentru a elibera cârligul.

1. Trageți în afară de garnitura profilată a ușii pentru a o scoate.

AVERTISMENT!

Când scoateți panourile de sticlă, ușa cuptorului încearcă să se închidă.

1. Tineți de marginea superioară a panourilor de sticlă și scoateți-le unul câte unul.
2. Curățați panoul de sticlă cu apă caldă și săpun. Uscați cu grijă panoul de sticlă.

După terminarea procedurii de curățare, montați panourile de sticlă și ușa cuptorului. Urmați pașii de mai sus în ordine inversă. Mai întâi instalați panoul mai mic, apoi cel mare.

ATENTIE!

Asigurați-vă că ați montat panoul intern de sticlă în locașurile adecvate.

13.5 Sertarul

Sertarul de depozitare se află sub cavitatea cuptorului.

AVERTISMENT!

Nu puneti alimente în interiorul sertarului.

AVERTISMENT!

Nu păstrați în sertar articole inflamabile, cum ar fi materiale de curățare, pungi de plastic, mănuși pentru cuptor, hârtie, produse de curățare, aerosoli, articole din plastic. Când utilizați cuptorul, sertarul poate deveni fierbinte. Există un risc de incendiu.

Sertarul de sub cuptor poate fi scos pentru a fi curățat.

Scoaterea sertarului:

1. Trageți sertarul în afară până când se oprește.
2. Ridicati uşor sertarul, astfel încât să poată fi ridicat în sus în unghi față de ghidajele sertarului.
   Pentru a instala sertarul, urmați procedura în ordine inversă.

13.6 Înlocuirea becului

AVERTISMENT!

Pericol de electrocutare. Becul poate fi fierbinte.

1. Opriti cuptorul. Așteptați până când cuptorul este rece.
2. Deconectați cuptorul de la sursa de alimentare electrică.
3. Puneti o lavetă pe fundul cavității.

Becul din spate

1. Rotiți capacul din sticlă al becului și scoateți-l.
2. Curățați capacul de sticlă.
3. Înlocuiti becul cu un bec adecvat rezistent la o temperatură de 300 °C.
4. Montați capacul de sticlă.

14. DEPANARE

AVERTISMENT!

Consultați capitolele privind siguranța.

14.1 Ce trebuie făcut dacă...

Problemă Cauză posibilă Solutie
Nu puteți activa aparatul. Aparatul nu este conectat la o sursă electrică sau este conectat incorect.		Verifică dacă aparatul este conectat corect la rețeaua electrică.
Siguranța este arsă. Verificați dacă siguranța este cauza		defecțiunii. Dacă siguranța se arde în mod repetat, contactați un electrician calificat.
Plita nu poate fi pornită sau utilizată.	Siguranța este arsă.	Porniți plita din nou și setați nivelul de încălzire în mai puțin de 10 de secunde.
Indicatorul de căldură reziduală nu se aprinde.	Zona nu este fierbinte pentru că fost utilizată doar o scurtă perioada de timp.	Dacă zona a funcționat suficient de mult pentru a fi fierbinte, apelați la un Centru de service autorizat.
Cuptorul nu se încălzește.	Cuptorul este dezactivat.	Activați cuptorul.
Setările necesare nu sunt setate. Asigurați-vă că setările sunt corec-		te.
Ceasul nu este setat. Setați ceasul.
Becul nu funcționează. Becul este defect. Înlocuiți becul.
Aburul și condensul se depun pe ali-mente și în cavitatea cuptorului.	Ați lăsat vasul cu mâncare prea mult timp în cuptor.	Nu lăsați vasele cu mâncare în cuptor mai mult de 15 - 20 minute după terminarea procesului de gătire.
Gătirea alimentelor durează prea mult sau prea puțin.	Temperatura este prea scăzută sau prea ridicată.	Reglați temperatura dacă este necesar. Urmați sfaturile din manualul utilizatorului.
Afișajul indică „12.00”. A fost o pană de curent. Setați ceasul.
Cuptorul nu poate fi pornit sau utilizat. Afișajul indică „400” și este emis un semnal acustic.	Cuptorul este conectat incorect la o sursă de alimentare electrică.	Verificați dacă cuptorul este conectat corect la sursa de alimentare electrică (consultați schema de conectare, dacă există).

14.2 Date pentru service

Dacă nu poți remedia problema de unul singur, contactează comerciantul sau un centru de service autorizat.

Datele necesare solicitate de centrul de service se găsesc pe plăcuța cu date tehnice. Plăcuța cu datele tehnice se află pe cadrul frontal al cavității aparatului. Nu scoate

plăcuța cu date tehnice din interiorul aparatului.

Îți recomandăm să notezi datele aici:

Model (MOD.) ......

Numărul produsului (PNC)

Numărul de serie (S.N.) ....

15. CLASA DE EFICIENTĂ ENERGETICĂ

15.1 Informații despre produs în conformitate cu Regulamentul din UE privind ecodesignul pentru plită

Identificarea mode-lului	LKR520275K
Tipul plitei Plită în interiorul aragazului autonom
Numărul zonelor de gătire	4
Tehnologie de în-călzire	Arzător radiant
Diametrul zonelor de gătire circulare (∅)	Stânga spate	14.0 cm
	Dreapta spate	18.0 cm
	Dreapta față	14.0 cm
	Stânga față	18.0 cm
Consumul de energie pe fiecare zonă de gătire (EC elec-tric cooking)	Stânga spate	181.8 Wh/kg
	Dreapta spate	182.1 Wh/kg
	Dreapta față	181.8 Wh/kg
	Stânga față	182.1 Wh/kg
Consumul de energie al plitei (EC electric hob) 182.0 Wh/kg

IEC/EN 60350-2 - Aparate de gătit electrocasnice - Partea 2: Plite - Metode pentru măsurarea performanței.

15.2 Plită - Economii de energie

Puteți economisi energie în timpul gătirii zilnice dacă urmați recomandările de mai jos.

• Pentru încălzirea apei, utilizați numai cantitatea de care aveți nevoie.
• Dacă este posibil, puneți întotdeauna capacul pe vas.

• Înainte de a activa zona de gătit, puneti vasul pe aceasta.

• Baza vasului trebuie să aibă același diametru cu zona de gătire.

• Puneti vase mici pe zonele de gătit mici.
• Puneti vasul direct în centrul zonei de gătit.
• Pentru a păstra alimentele calde sau pentru a le topi folosiți căldura reziduală.

15.3 Informații despre produs și Fișa cu informații despre produs în conformitate cu Regulamentul UE privind etichetare ecologică și energetică pentru cuptoare,

Denumirea furnizorului Electrolux

Identificarea modelului LKR520275K 943005711

Index de eficientă energetică 94.9

Clasă de eficientă energetică A

Consum de energie cu o încărcătură standard, modul convențional 0,84 kWh/ciclu

Consum de energie cu o încărcare standard, în modul ventilație 0,75 kWh/ciclu

Număr de cavități 1

Sursă de căldură Energie electrică

Volumul 57 I

Tip cuptor Cuptor în interiorul aragazului autonom

Masă 41.0 kg

IEC/EN 60350-1 - Aparate de gătit electrocasnice - Partea 1: Gamă, cuptoare, cuptoare cu abur și grill-uri - Metode pentru măsurarea performanței.

15.4 Cuptor - Economisire energie

Următoarele sfaturi de mai jos vă vor ajuta să economisiți energie atunci când utilizați aparatul.

Asigură-te că ușa aparatului este închisă în timpul funcționării. Nu deschide ușa aparatului prea des în timpul gătirii. Menține garnitura ușii curată și asigură-te că este bine fixată în poziție.

Folosiți vase metalice și forme și recipiente întunecate care nu reflectă pentru o economie optimizată de energie.

Nu preîncălziți aparatul înainte de gătire decât dacă acest lucru este recomandat în mod specific.

Ai grijă ca pauzele să fie cât mai mici între două coaceri, atunci când pregătești mai multe preparate o dată.

Gătitul cu ventilator

Atunci când este posibil, folosește funcțiile de gătit cu ventilator pentru a economisi energie.

Căldura reziduală

Atunci când durata de gătire este mai mare de 30 de min, redu temperatura aparatului cu cel puțin 3 - 10 min înainte de încheierea gătirii. Căldura reziduală din interiorul aparatului va continua să gătească preparatul.

Folosiți căldura reziduală pentru a menține mâncarea caldă sau pentru a încălzi alte preparate.

Mentinerea caldă a alimentelor

Alegeți setarea pentru cea mai mică temperatură posibilă pentru a folosi căldura reziduală și menține mâncarea caldă.

Aer cald umed

Funcție concepută pentru a economisi energie în timpul gătirii. Pentru detalii suplimentare, consultă capitolul „Aparat - Utilizare zilnică”, funcțiile aparatului.

15.5 Informații despre produs pentru consumul de energie și timpul maxim de atingere a modului de putere scăzută aplicabil

Consumul de putere în standby 0.8 W

Timpul maxim necesar pentru ca echipamentul să atingă automat modul de putere scăzută aplicabil 20 min.

16. INFORMATII PRIVIND MEDIUL

Reciclați materialele marcate cu simbolul Pentru a recicla ambalajele, acestea trebuie puse în containerele corespunzătoare. Ajutați

la protejarea mediului și a sănătății umane și la reciclarea deșeurilor din aparatele electrice și electrocasnice. Nu aruncați aparatele

marcate cu acest simbol Impreună cu deșeurile menajere. Returnați produsul la centrul local de reciclare sau contactați administrația orașului dvs.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]
