MANUAL DE UTILIZARE EKG61185OX ELECTROLUX

Vă multumim pentru că ați achiziționat un aparat Electrolux. Ați ales un produs care include decenii de experiență profesională și de inovație. Ingenios și stilat, a fost conceput special pentru dumneavoastră. Pentru ca atunci când îl utilizați să aveți întotdeauna aceleași rezultate extraordinare.

Bine ați venit la Electrolux.

Vizitați website-ul la:

Aici găsiți sfaturi privind utilizarea, broșuri, informații care vă ajută la rezolvarea unor probleme apărute și informații despre service:

www.electrolux.com/webselfservice

Înregistrați-vă produsul pentru a beneficia de servicii mai bune:

www.registerelectrolux.com

Cumpărați accesorii, consumabile și piese de schimb originale pentru aparatul dvs.:

www.electrolux.com/shop

SERVICIUL DE RELAȚII CU CLIENTȚII ȘI SERVICE

Utilizați doar piese de schimb originale.

Atunci când contactați centrul autorizat de service, asigurați-vă că aveți disponibile următoarele informații: Model, PNC, Număr de serie.

Informațiile pot fi găsite pe plăcuța cu datele tehnice.

⚠️ Avertisment / Atenție-Informatii privind siguranța

i Informații generale și recomandări

Informații privind mediul înconjurător

Ne rezervăm dreptul asupra efectuării de modificări.

1. INFORMATII PRIVIND SIGURANTA

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil pentru nicio vătămare sau daună rezultată din instalarea sau utilizarea incorectă. Păstrați permanent instrucțiunile într-un loc sigur și accesibil pentru o consultare ulterioară.

1.1 Siguranța copiilor și a persoanelor vulnerabile

AVERTISMENT!

Pericol de sufocare, vătămare sau invaliditate permanentă.

• Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele fără cunoștințe sau experiență doar sub supraveghere sau după o scurtă instruire care să le ofere informațiile necesare despre utilizarea sigură a aparatului și să le permită să înțeleagă pericolele la care se expun.
• Nu lăsați copiii să se joace cu aparatul.
• Nu lăsați ambalajele la îndemâna copiilor și aruncați-le conform reglementărilor.
• Nu lăsați copiii și animalele să se apropie de aparat atunci când acesta este în funcțiune sau când se răcește. Componentele accesibile sunt fierbinti.
• Copiii nu vor realiza curățarea sau întreținerea realizată de utilizator asupra aparatului fără a fi supravegheați.

1.2 Aspecte generale privind siguranța

• Doar o persoană calificată trebuie să instaleze acest aparat și să înlocuiască cablul.
• Acest aparat este destinat utilizării la o altitudine maximă de 2000 m deasupra nivelului mării.

• Acest aparat nu este conceput pentru a fi utilizate pe nave, bărci sau ambarcațiuni.

• Nu instalați aparatul în spatele unei uși decorative pentru a evita supraîncălzirea.

• Nu instalați aparatul pe o platformă.
• A nu se folosi aparatul prin intermediul unui cronometru extern sau cu un sistem telecomandat separat.
• AVERTISMENT: Gătirea neasistată la plită folosind grăsimi sau ulei poate fi periculoasă și poate provoca un incendiu.
• Nu încercați NICIODATĂ să stingeți focul cu apă. Opriți aparatul și acoperiți flacăra cu un capac sau cu o pătură anti-incendiu.
• ATENTIE: Procesul de gătire trebuie supravegheat. Un proces de gătire pe termen scurt trebuie supravegheat permanent.
• AVERTISMENT: Pericol de incendiu: Nu depozitați nimic pe suprafețele de gătit.
• Nu folosiți un aparat de curățat cu abur pentru a curăța aparatul.
• Nu folosiți substanțe abrazive dure sau raclete ascuțite de metal pentru a curăța ușa de sticlă sau sticla capacelor cu balama ale plitei deoarece acestea pot zgâria suprafața, ceea ce poate conduce la spargerea sticlei.
• Obiectele de metal, de ex. cuțitele, furculițele, lingurile și capacele nu trebuie puse pe suprafața plitei, deoarece se pot înfierbânta.
• Ştergeți toate resturile vărsate pe capac înainte de deschidere. Lăsați suprafața plitei să se răcească înainte de a închide capacul.
• AVERTISMENT: Aparatul și părțile accesibile ale acestuia devin fierbinți pe durata utilizării. Aveți grijă să nu atingeți elementele de încălzire. Copiii cu vârsta mai mică de 8 ani nu trebuie lăsați să se apropie de aparat dacă nu sunt supravegheați permanent.

• Folosiți întotdeauna mănuși de protecție pentru a scoate sau a pune în interior accesorii sau vase.

• Întrerupeți alimentarea cu electricitate înainte de a efectua operațiile de întreținere.

• Asigurați-vă că aparatul este oprit înainte de a înlocui becul pentru a evita o posibilă electrocutare.
• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de Centrul de service autorizat al acestuia sau de persoane cu o calificare similară pentru a se evita electrocutarea.
• AVERTISMENT: Folosiți doar opritoare realizate de producătorul aparatului de gătit sau indicate de producătorul aparatului în instrucțiunile de utilizare ca fiind adecvate sau opritoarele incluse în aparat. Utilizarea unor opritoare neadecvate poate produce accidente.

2. INSTRUCTIUNI DE SIGURANTĂ

Acest aparat este destinat următoarelor piețe: RO

2.1 Instalarea

AVERTISMENT!

Doar o persoană calificată trebuie să instaleze acest aparat.

• Îndepărtati toate ambalajele.
• Dacă aparatul este deteriorat, nu îl instalați sau utilizați.
• Urmati instrucțiunile de instalare furnizate împreună cu aparatul.
• Aveți întotdeauna grijă când mutați aparatul deoarece acesta este greu. Folosiți întotdeauna mănuși de protectie și încălțăminte închisă.
• Nu trageti aparatul de mâner.
• Cabinetul din bucătărie și spațiul disponibil trebuie să fie de dimensiuni adecvate.
• Respectați distanțele minime față de alte aparate și corpuri de mobilier.
• Verificați dacă aparatul este instalat având în jurul său structuri de siguranță.
• Componentele aparatului sunt sub tensiune. Încastrați aparatul în

mobilier pentru a împiedica atingerea componentelor periculoase.

• Laturile aparatului trebuie să rămână în apropierea altor aparate sau unități cu aceeași înălțime.
• Nu așezați aparatul lângă o ușă sau sub o fereastră. Astfel, vesela fierbinte de pe aparat nu va cădea atunci când ușa sau fereastra va fi deschisă.

2.2 Conexiunea electrică

AVERTISMENT!

Pericol de incendiu și electrocutare.

• Toate conexiunile electrice trebuie realizate de câtre un electrician calificat.
• Aparatul trebuie legat la o priză cu împământare.
• Verificați dacă informațiile de natură electrică, specificate pe plăcuța cu datele tehnice, corespund cu cele ale sursei de tensiune. În caz contrar, contactați un electrician.
• Utilizați întotdeauna o priză cu protecție (împământare) contra electrocutării, montată corect.

• Nu folositi prize multiple și cabluri prelungitoare.

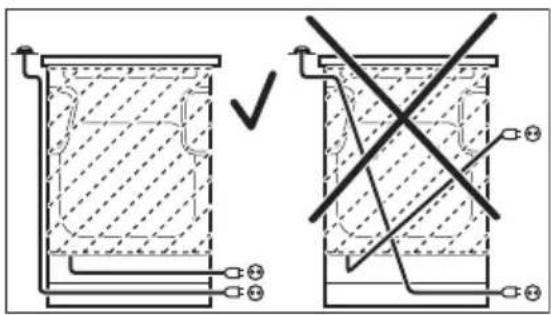

• Nu lăsați cablurile de alimentare electrică să atingă sau să se afle în apropierea ușii aparatului, în special atunci când ușa este fierbinte.

• Protectia la electrocutare a pieselor aflate sub tensiune și izolate trebuie fixată astfel încât să nu permită scoaterea ei fără folosirea unor unelte.
• Introduceți ștecherul în priză numai după încheierea procedurii de instalare. Asigurați accesul la priză după instalare.
• Dacă priza de curent prezintă jocuri, nu conectați stecherul.
• Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întotdeauna de stecher.
• Folositi doar dispositive de izolare adecvate: întrerupătoare pentru protecția liniei, siguranțe (siguranțe înfiletabile scoase din suport), contactori și declanșatori la protecția de împământare.
• Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o deschidere între contacte de cel puțin 3 mm.
• Închideți complet ușa aparatului înainte de a conecta ștecherul la priză.

2.3 Racordul la gaz

• Toate racordurile la gaz trebuie realizate de câtre o persoană calificată.
• Înainte de instalare, verificați dacă condițiile din rețeaua locală de distribuție a gazului (tipul și presiunea gazului) și reglajele aparatului sunt compatibile.
• Verificați dacă aerul circulă în jurul aparatului.
• Informațiile despre alimentarea cu gaz se găsesc pe plăcuța cu date tehnice.
• Acest aparat nu este conectat la un dispozitiv care să evacueze produsele rezultate în urma combustiei. Aparatul se racordează în conformitate cu reglementările în vigoare privind instalarea. Acordați o deosebită

atenție aspectelor referitoare la ventilația adecvată.

2.4 Mod de utilizare

AVERTISMENT!

Pericol de vătămare sau arsuri.

Pericol de electrocutare.

• Acest aparat este destinat exclusiv pentru uz casnic.
• Nu modificati specificațiile acestui aparat.
• Nu blocați fantele de ventilație.
• Nu lăsați aparatul nesupravegheat în timpul funcționării.
• Dezactivați aparatul după fiecare întrebuințare.
• Procedați cu atenție la deschiderea ușii aparatului atunci când aparatul este în funcțiune. Este posibilă emisia de aer fierbinte.
• Nu acționați aparatul având mâinile umede sau când acesta este în contact cu apa.
• Nu utilizați aparatul ca suprafață de lucru sau ca loc de depozitare.

AVERTISMENT!

Pericol de incendiu și explozie

• Grăsimile și uleiul, atunci când sunt încălzite, pot elibera vapori inflamabili. Tineți flăcările sau obiectele încălzite departe de grăsimi și uleiuri atunci când gătiți.
• Vaporii pe care îi eliberează uleiul foarte fierbinte pot să se aprindă spontan.
• Uleiul folosit, care conține resturi de mâncare, poate lua foc la temperaturi mai mici decât uleiul care este utilizat pentru prima dată.
• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse adiacent sau deasupra acestuia.
• Nu lăsați scânteile sau flăcările deschise să intre în contact cu aparatul atunci când deschideți ușa.
• Deschideți ușa aparatului cu atenție. Utilizarea unor ingrediente cu conținut de alcool poate determina prezența aburilor de alcool în aer.

AVERTISMENT!

Pericol de deteriorare a aparatului.

• Pentru a preveni deteriorarea sau decolorarea emailului:
  – nu puneti vase sau alte obiecte în aparat direct pe baza acestuia.
  – nu puneți apă direct în aparatul fierbinte.
  – nu țineți vase umede și alimente în interior după încheierea gătirii.
  – procedați cu atenție la demontarea sau instalarea accesoriiilor.
• Decolorarea emailului nu are niciun efect asupra funcționării aparatului.
• Folosiți o cratiță adâncă pentru prăjiturile siropoase. Sucurile de fructe lasă pete care pot fi permanente.
• Nu tineți vase pe panoul de comandă.
• Aveți grijă să nu se evaporeze tot lichidul din vase.
• Procedați cu atenție pentru a nu lăsa obiecte sau vase să cadă pe aparat. Suprafața poate fi deteriorată.
• Nu activați zonele de gătit dacă pe acestea nu se află vase sau vasele sunt goale.
• Nu puneti folie de aluminiu pe aparat sau direct pe baza aparatului.
• Vasele realizate din fontă, aluminiu sau cu bazele deteriorate pot produce zgârieturi. Ridicați întotdeauna aceste obiecte atunci când trebuie să le mutați pe plita de gătit.
• Asigurați o bună ventilare a camerei în care aparatul este instalat.
• Folosiți doar vase stabile cu forma corectă și diametrul mai mare decât dimensiunile arzătoarelor.
• Când rotiți brusc butonul din poziția de maxim în cea de minim, asigurăti-vă că flacăra nu se stinge.
• Utilizați doar accesoriiile furnizate împreună cu aparatul.
• Nu instalați adaptoare de flacără pe arzător.
• Acest aparat poate fi utilizat numai pentru gătit. Nu trebuie utilizat în alte scopuri, de exemplu pentru încălzirea camerei.

2.5 Întreținerea și curățarea

AVERTISMENT!

Pericol de rănire, incendiu sau de deteriorare a aparatului.

• Înainte de a realiza operații de întreținere, dezactivați aparatul. Scoateți stecărul din priză.
• Verificați dacă aparatul s-a răcit. Există riscul de spargere a panourilor de sticlă.
• Înlocuți imediat panourile de sticlă ale ușii dacă acestea sunt deteriorate. Contactați Centrul de service autorizat.
• Aveți grijă atunci când îndepărtați ușa aparatului. Ușa este grea!
• Resturile de grăsimi sau de alimente din aparat pot duce la apariția unui incendiu.
• Curățați regulat aparatul pentru a preveni deteriorarea materialului de la suprafață.
• Curățați aparatul cu o lavetă moale, umedă. Utilizați numai detergenți neutri. Nu folosiți niciun produs abraziv, burete abraziv, solvent sau obiect metalic.
• Dacă folosiți un spray pentru cuptor, respectați instrucțiunile de siguranță de pe ambalaj.
• Nu curățați emailul catalitic (dacă este cazul) cu nici un tip de detergent.
• Nu curățați arzătoarele în mașina de spălat vase.

2.6 Capac

• Nu modificati specificațiile acestui capac.
• Curățați capacul la intervale regulate.
• Nu deschideți capacul atunci când există lichide vărsate pe suprafață.
• Înainte de a închide capacul stingeti toate arzătoarele.

- Nu închideți capacul până când plita și cuptorul nu se răcesc complet.

- Capacul de sticlă se poate sparge când este încălzit (dacă este aplicabil).

- Tipul de bec sau de lampă cu halogen utilizat pentru acest aparat este destinat exclusiv aparatelor electrocasnice. Nu îl utilizati în alte scopuri.

AVERTISMENT!

Pericol de electrocutare.

• Deconectați aparatul de la sursa de alimentare electrică înainte de a înlocui becul.
• Folositi doar becuri cu aceleași specificații.

2.8 Grătar pe gaz

AVERTISMENT!

Pericol de incendiu, explozie şi de arsuri.

• Nu lăsați aparatul nesupravegheat în timpul funcționării grătarului. Componentele accesibile devin fierbinti.
• Nu permiteți accesul copiilor atunci când este utilizat grătarul.

3. INSTALAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

3.1 Amplasarea aparatului

Puteți instala aparatul independent, cu dulapuri pe una sau ambele laturi și pe colț.

Pentru a putea deschide capacul mențineți o distanță de aproximativ 1 cm între aparat și peretele din spate.

Pentru distanțele minime de instalare, consultați tabelul.

• Nu utilizați niciodată grătarul cu ușa cuptorului închisă. Lăsați ușa cuptorului deschisă. Există pericol de incendiu sau de emisii de monoxid de carbon.
• Nu puneti raftul cuptorului plin cu alimente pe cel mai înalt nivel.

2.9 Gestionarea deşeurilor după încheierea ciclului de viață al aparatului

AVERTISMENT!

Pericol de vătămare sau sufocare.

• Contactați autoritatea locală pentru informații privind aruncarea adecvată a acestui aparat.
• Deconectați aparatul de la sursa de alimentare electrică.
• Tăiați cablul de alimentare electrică chiar de lângă aparat și aruncați-l.
• Scoateți încuietoarea ușii pentru a nu permite copiilor sau animalelor de companie să rămână blocați în aparat.
• Turtiți tevile externe de gaz.

2.10 Service

• Pentru a repara aparatul contactați un Centru de service autorizat.
• Utilizați numai piese de schimb originale.

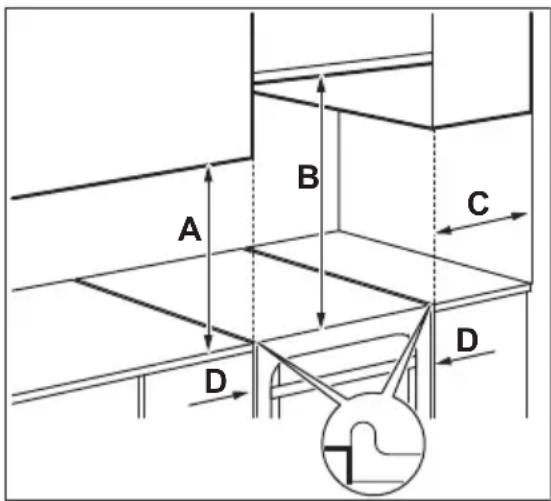

Distanțe minime

Dimensiuni mm

A 400

B 650

C 150

D 20

Frecvența 50 / 60 Hz

Clasa aparatului 1

Dimensiuni mm

Înălțime 857

Lățime 600

Lungime 600

3.2 Date tehnice

Tensiune 220 - 240 V

3.3 Alte date tehnice

Categoria aparatului: II2H3B/P

Gaz inițial: G20 (2H) 20 mbar

Gaz de schimb: G30/G31 (3B/P) 30/30 mbar

3.5 Arzătoare de gaz pentru GAZ NATURAL (de la rețea) G20 20 mbar

ARZĂTOR	PUTERE NOR-MALĂ ÎN kW1)	PUTERE REDUSĂ kW1)	MARCAJ INJEC-TOR 1/100 mm
Rapid	3.0	0.72 / 0.75 119
Semi-rapid	2.0 / 1.9	0.43 / 0.45	96
Auxiliar	1.0	0.35	70
Cuptor	2.7	0.90 120
Grătar	1.9	-	108

1) Tipul de bypass depinde de model.

3.6 Arzătoare de gaz pentru GPL G30 30 mbar

ARZĂTOR PUTERE NOR-MALĂ ÎN kW	PUTERE RE-DUSĂ kW	MARCAJ IN-JECTOR 1/100 mm	DEBIT NOMINAL PENTRU GAZ g/h
Rapid 3.0 0.72 88 218
Semi-rapid 2.0 0.43 71 145
Auxiliar 1.0 0.35 50 73
Cuptor 2.7 0.90 80 196
Grătar 1.9 - 71 138

3.7 Arzătoare de gaz pentru GPL G31 30 mbar

ARZĂTOR PUTERE NORMALĂÎN kW1)		PUTERE RE-DUSĂ kW1)	MARCAJ IN-JECTOR 1/100 mm	DEBIT NOMINAL PENTRU GAZ g/h
Rapid 2.6 0.63 88 186
Semi-rapid 1.7 0.38 71 121
Auxiliar	0.85	0.31 50	61
Cuptor	2.35	0.78 80 168
Grătar	1.65	-	71 118

1) Tipul de bypass depinde de model.

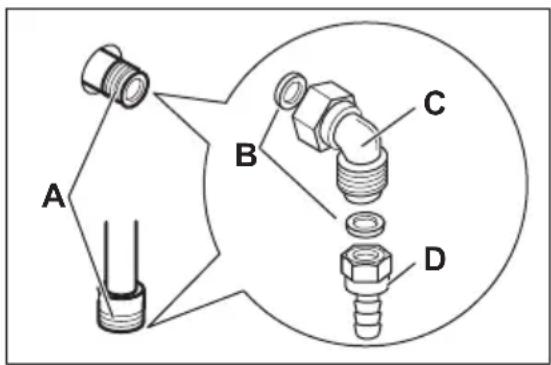

3.8 Racordul la gaz

Folosiți racorduri fixe sau folosiți o țevi flexibile din oțel inoxidabil conforme cu reglementările în vigoare. Dacă utilizați țevi metalice flexibile, asigurați-vă că acestea nu intră în contact cu părțile mobile și nu sunt strivite.

Teava de conectare la gaz nu trebuie să atingă partea aparatului indicată în imaginea ilustrată.

3.9 Racordarea cu tevi flexibile nemetalice

Dacă aveți acces facil la racord, puteți utiliza o țeavă flexibilă. Țeava flexibilă trebuie strânsă ferm cu coliere.

La instalare se utilizează întotdeauna suportul pentru teavă și garnitura. Teava flexibilă poate fi montată în următoarele situații:

• nu poate ajunge la o temperatură mai mare decât cea a camerei 30°C,
• nu este mai lungă de 1500 mm,
• nu este îngustată în niciun loc,
• nu este răsucită sau strânsă,
• nu intră în contact cu muchii sau colțuri ascuțite,
• starea acesteia poate fi verificată uşor.

La verificarea țevii flexibile, cercetați următoarele:

• să nu prezinte crăpături, tăieturi, urme de arsuri la capete sau pe lungimea sa,
• materialul să nu fie rigidizat și să prezinte elasticitatea sa normală,
  • colierele să nu fie ruginite,
• să nu fi depășit termenul de garanție.
  Dacă observați defecte, nu reparați teava, ci înlocuiti-o.

AVERTISMENT!

După ce instalarea s-a terminat, verificați dacă etanșeitatea fiecărui racord de țeavă nu prezintă pierderi. Pentru verificarea garniturii se utilizează o soluție pe bază de săpun. Nu utilizați flacără.

Racordul de alimentare cu gaz se află în partea din spate a panoului de comandă.

AVERTISMENT!

Înainte de a conecta sursa de gaz, deconectați aparatul de la sursa de electricitate sau opriți închideți siguranța din caseta cu siguranțe.Închideți robinetul principal de la sursa de gaz.

3.10 Adaptarea la diferite tipuri de gaz

Adaptarea la diferite tipuri de gaz trebuie efectuată exclusiv de către personal autorizat.

Dacă aparatul este setat pentru gaz natural (de la rețea) puteți să-l treceți la funcționarea pe gaz lichefiat (îmbuteliat) cu injectoarele corecte. Debitul de gaz se va regla corespunzător.

AVERTISMENT!

Înainte de a înlocui injectoarele, verificați dacă butoanele pentru gaz sunt în poziția Oprit. Scoateți aparatul din priză. Lăsați aparatul să se răcească. Există pericol de vătămare.

Aparatul este reglat pentru gazul implicit. Pentru a modifica setarea, folositi întotdeauna garnitura de etanşare.

A. Punct de racordare la gaz (numai un singur punct per aparat)
B. Garnitură
C. Racord ajustabil
D. Suport pentru teava de GPL

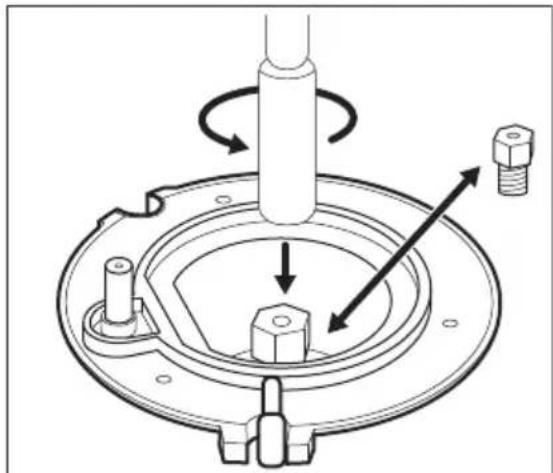

3.11 Înlocuirea injectoarelor plitei

Înlocuiți injectoarele când schimbați tipul de gaz.

1. Scoateți suporturile pentru vase.
2. Scoateți capacele și coroanele arzătoarelor.
3. Scoateți injectoarele cu o cheie tubulară de 7.
4. Înlocuiti injectoarele cu unele adecvate pentru tipul de gaz utilizat.

1. Înlocuți plăcuța cu datele tehnice (aflată lângă țeava de alimentare cu gaz) cu cea corespunzătoare noului tip de gaz.

Această plăcuță se găsește în punga livrată împreună cu aparatul.

Dacă presiunea gazului nu este constantă sau diferită de presiunea necesară, montați un regulator de presiune corespunzător pe țeava de alimentare cu gaz.

3.12 Reglarea nivelului minim de gaz la arzătorul plitei

1. Scoateți aparatul din priză.
2. Scoateți butonul de selectare pentru plită. Dacă nu aveți acces la șurubul de reglare, demontați panoul de comandă înainte de a începe reglarea.

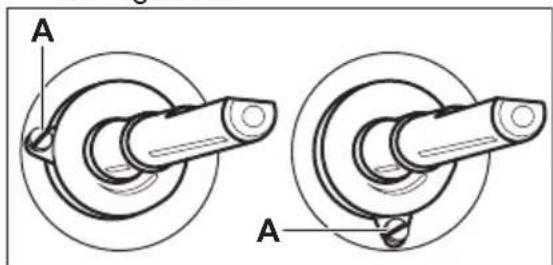

3. Cu ajutorul unei şurubelnite plate, ajustați poziția şurubului de reglare A. Modelul stabilește poziția şurubului de reglare A.

Trecerea de la gaz natural (de la rețea) la gaz lichefiat (îmbuteliat)

1. Strângeti complet şurubul de bypass.
2. Puneti la loc butonul de selectare.

Trecerea de la gaz lichefiat (îmbuteliat) la gaz natural (de la rețea)

1. Desfaceți cu aproximativ o tură poziția șurubului de bypass A.
2. Puneti la loc butonul de selectare pentru plită.
3. Conectați aparatul la rețeaua electrică.

AVERTISMENT!

Introduceți stecherul în priză numai după ce toate componentele au fost montate în pozițiile inițiale. Există pericol de vătămare.

1. Aprindeți arzătorul. Consultați capitolul „Plită - Utilizarea zilnică”.
2. Rotiți butonul de selectare al plitei la poziția de minim.
3. Scoateți din nou butonul de selectare pentru plită.
4. Strângeți încet şurubul de bypass până când flacăra ajunge la minim și este stabilă.
5. Puneti la loc butonul de selectare pentru plită.

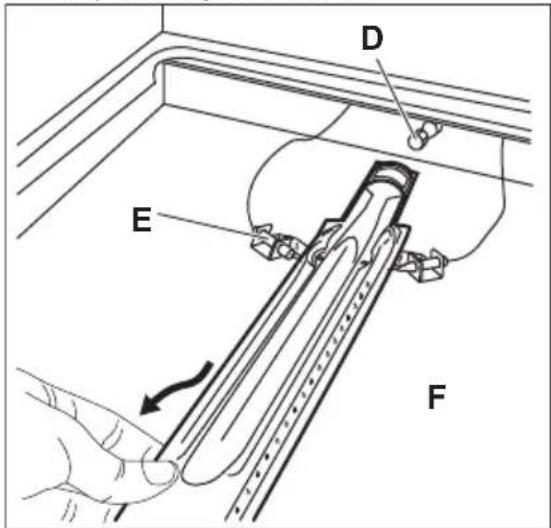

3.13 Înlocuirea injectoarelor cuptorului

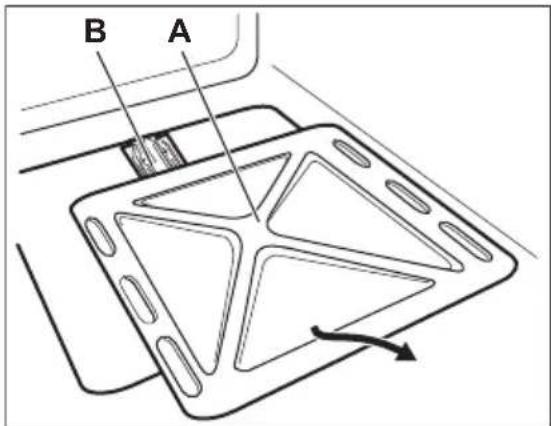

1. Pentru a avea acces la arzătorul B înlăturați podeaua interioară a cuptorului A.

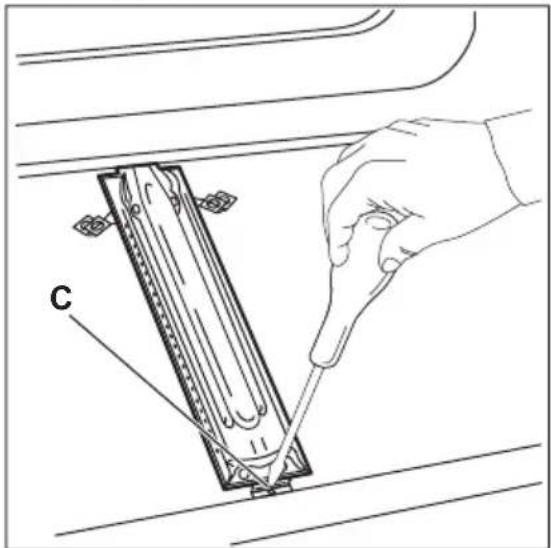

1. Desfaceți şurubul C care fixează arzătorul.

1. Scoateți cu atenție arzătorul din suportul injectorului D.


1. Deplasați-l încet spre stânga. Asigurați-vă că manșonul arzătorului rămâne pe capătul arzătorului. Nu apăsați cablul de conectare a generatorului de scântei F și a conductorului termocuplului E.

2. Eliberați injectorul pentru arzător D cu o cheie tubulară de 7 mm și înlocuiti-I cu un alt injector.

Montați arzătorul în ordine inversă.

Înlocuți eticheta cu tipul de gaz, aflată lângă racordul de alimentare, cu cea corespunzătoare noului tip de gaz.

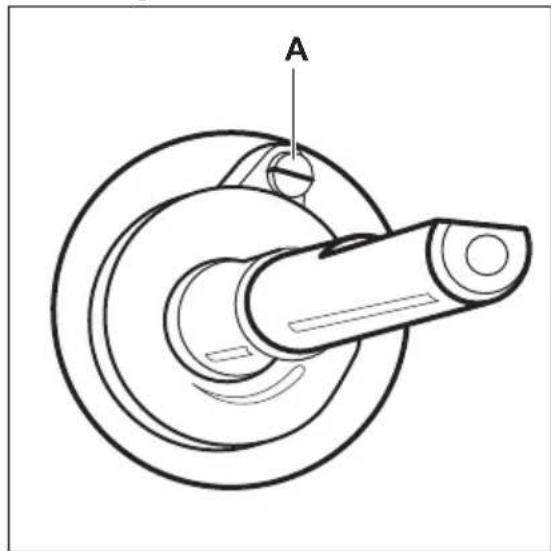

3.14 Reglarea nivelului minim de gaz la arzătorul cuptorului

1. Scoateți aparatul din priză.
2. Scoateți butonul de selectare pentru funcțiile cuptorului. Dacă nu aveți acces la șurubul de reglare, demontați panoul de comandă înainte de a începe reglarea.
3. Cu ajutorul unei şurubelnite plate, ajustați poziția şurubului de reglare A. Modelul stabilește poziția şurubului de reglare A.

1. Strângeti complet şurubul de bypass.
2. Puneti la loc butonul de selectare.
3. Conectați aparatul la rețeaua electrică.

Trecerea de la gaz lichefiat (îmbuteliat) la gaz natural (de la rețea)

1. Desfaceți cu aproximativ o tură poziția șurubului de bypass A.
2. Puneti la loc butonul de selectare pentru funcțiile cuptorului.
3. Conectați aparatul la rețeaua electrică.

AVERTISMENT!

Introduceți stecherul în priză numai după ce toate componentele au fost montate în pozițiile inițiale. Există pericol de vătămare.

1. Aprindeți arzătorul. Consultați capitolul „Cuptor - Utilizarea zilnică”.
2. Rotiți butonul de selectare pentru funcțiile cuptorului la poziția de minim.

3. Scoateți din nou butonul de selectare pentru funcțiile cuptorului.

4. Strângeți încet şurubul de bypass până când flacăra ajunge la minim și este stabilă.

5. Puneti la loc butonul de selectare pentru functiile cuptorului.

6. Setați poziția maximă pentru gaz de la butonul de selectare pentru funcțiile cuptorului și lăsați cuptorul să se încălzească timp de cel puțin 10 minute.

7. Rotiți rapid butonul de selectare pentru funcțiile cuptorului din poziția maximă în poziția minimă pentru flacără.

Verificați flacăra. Dacă rotiți butonul de selectare din poziția de maxim în cea de minim pentru flacără, asigurați-vă că flacăra nu se stinge. La nivelul coroanei arzătorului, flacăra trebuie să fie mică și constantă. Dacă flacăra se stinge, reglați din nou arzătorul cuptorului.

3.15 Înlocuirea injectorului de gaz al grătarului

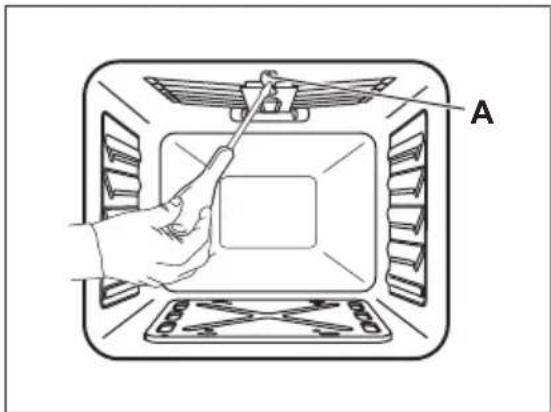

1. Eliberați şurubul care fixează arzătorul grătarului în poziția A.

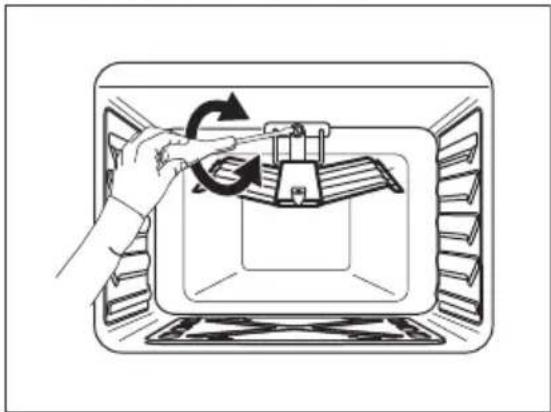

1. Eliberați injectorul pentru arzător cu o cheie tubulară de 7 mm și înlocuiti-I cu un injector adecvat.

1. Montați arzătorul în ordine inversă. Înainte de a fixa șurubul, verificați dacă arzătorul este împins corect către panoul din spate.

Testați injectoarele grătarului.

3.16 Conectarea la alimentarea electrică

AVERTISMENT!

Producătorul nu este responsabil dacă nu respectați măsurile de siguranță descrise în capitolele privind Siguranța.

Acest aparat este livrat cu un ștecher și un cablu de alimentare electrică.

AVERTISMENT!

Cablul de alimentare electrică nu trebuie să atingă partea aparatului indicată în imaginea ilustrată.

4.1 Scurtă prezentare generală

1 Buton pentru generatorul de scântei
2 Butoane de selectare pentru plită
3 Buton de selectare pentru rotisor
4 Buton de selectare pentru Ceas avertizor
5 Buton de selectare pentru funcțiile cuptorului
6 Buton pentru bec
7 Grătar
8 Bec
9 Orificiu pentru rotisor
10 Poziții rafturi

4.2 Configurația plitei de gătit

1 Arzător auxiliar
2 Orificiu pentru abur - numărul și poziționarea depinde de model
3 Arzător semi-rapid
4 Arzător semi-rapid
5 Arzător rapid

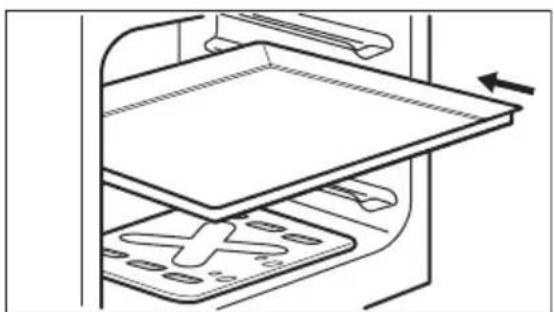

4.3 Accesorii

• Raft sarma Pentru veselă, forme pentru prăjituri, fripturi.
• Tava de gatit Pentru prăjituri și fursecuri.
• Tavă de coacere aluminizată Pentru prăjituri și fursecuri.

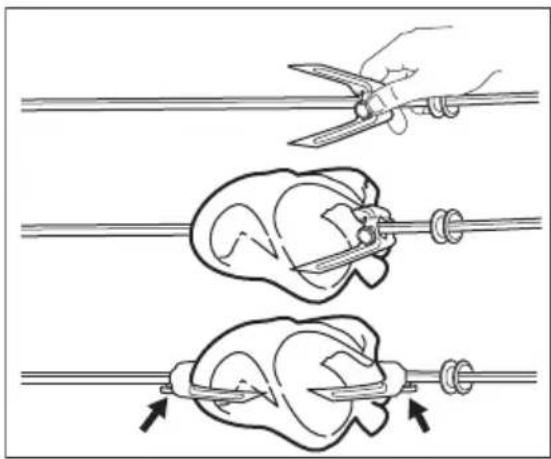

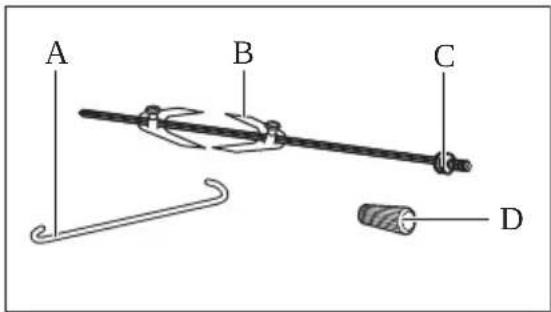

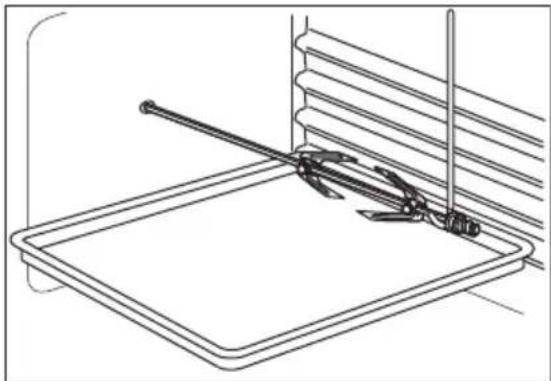

• Rotisor Pentru coacerea bucăților de carne și a păsărilor mai mari.

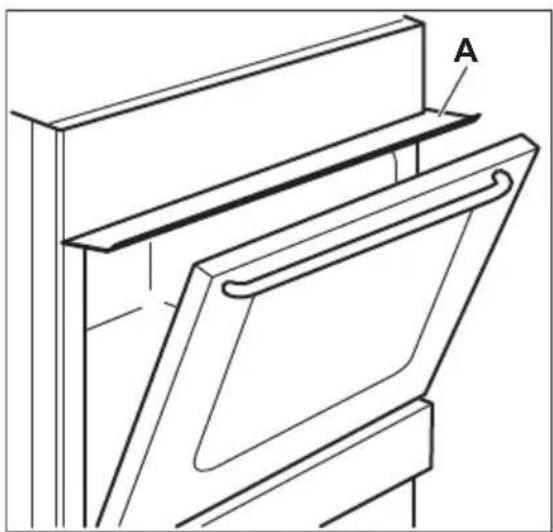

• Deflector pentru grătar Pentru protejarea butoanelor în timpul utilizării grătarului.

- Compartiment de depozitare Compartimentul de depozitare se află sub cavitatea cuptorului. Pentru a utiliza compartimentul, ridicati ușa frontală situată în partea inferioară, apoi trageți-o în jos.

AVERTISMENT!

Compartimentul de depozitare poate deveni fierbinte în timpul funcționării aparatului.

5. ÎNAINTE DE PRIMA UTILIZARE

AVERTISMENT!

Consultați capitolele privind siguranța.

5.1 Prima curățare

Scoateți toate accesoriiile din aparat.

Consultați capitolul „Îngrijirea și curățarea”.

Curățați aparatul și accesoriiile înainte de prima utilizare.

Puneți accesoriiile înapoi în poziția lor inițială.

1. Setați temperatura maximă.
2. Lăsați aparatul să funcționeze timp de aproximativ 1 oră.

AVERTISMENT!

Accesoriiile pot deveni mai fierbinti decât de obicei.

Aparatul poate emite un miros și fum. Acest lucru este normal. Aerisiți bine încăperea.

Lăsați cuptorul să se răcească. Umeziți o cârpă moale cu apă caldă și puțin detergent slab și curățați cavitatea cuptorului.

5.2 Preîncălzirea

Preîncălziți aparatul gol pentru a arde grăsimile rămase.

6. PLITĂ - UTILIZAREA ZILNICĂ

AVERTISMENT!

Consultați capitolele privind siguranța.

6.1 Aprinderea arzătorului plitei

Aprindeți întotdeauna arzătorul înainte de a pune vase pe acesta.

AVERTISMENT!

Procedați cu atenție atunci când utilizați flacără deschisă în bucătărie. Producătorul nu își asumă nicio responsabilitate în cazul utilizării necorespunzătoare a flăcării.

1. Tineți apăsat butonul generatorului de scântei
2. Simultan, rotiți butonul de selectare al plitei spre stânga la poziția pentru

flux maxim de gaz Și apăsați-l pentru a aprinde arzătorul.

1. Eliberați butonul generatorului de scântei când se aprinde arzătorul, dar mențineți butonul de selectare în această poziție timp de maxim 10 secunde pentru a permite încălzirea termocuplului. În caz contrar, alimentarea cu gaz va fi întreruptă.
2. După ce flacăra este constantă, o puteți regla.

AVERTISMENT!

Nu tineți apăsat butonul de selectare pentru mai mult de 15 secunde. Dacă arzătorul nu se aprinde nici după 15 secunde, eliberați butonul de selectare, rotiți-l pe poziția oprit și încercați să aprindeți din nou arzătorul după ce a trecut cel puțin 1 minut.

În cazul în care arzătorul nu se aprinde după câteva încercări, verificați dacă coroana și capacul arzătorului sunt în poziție corectă.

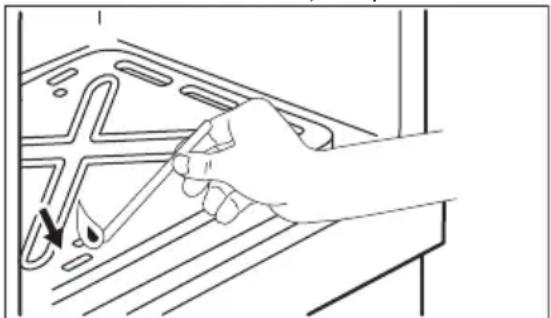

În lipsa curentului electric, aprinderea se poate face și fără dispozitivul electric. În acest caz, apropiati o flacără de arzător, apăsați butonul de selectare respectiv și rotiți-l la poziția de maxim. Mentineți apăsat butonul de selectare pentru cel mult 10 secunde pentru a permite încălzirea termocuplului.

Dacă arzătorul se stinge accidental, rotiți butonul de selectare la poziția oprit și încercați să aprindeți din nou arzătorul după cel puțin 1 minut.

7. PLITĂ - INFORMATI II ȘI SFATURI

AVERTISMENT!

Consultați capitolele privind siguranța.

Generatorul de scântei poate porni automat la cuplarea alimentării electrice, după instalare sau după o pană de curent. Acest lucru este normal.

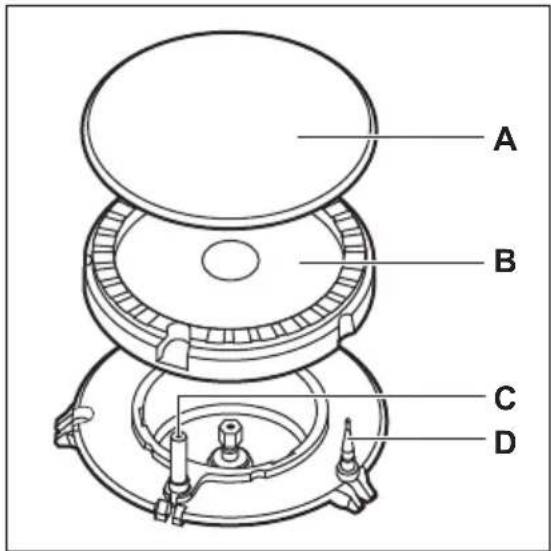

6.2 Prezentarea arzătorului

A. Capac arzător
B. Coroană arzător
C. Bujie de aprindere
D. Termocuplu

6.3 Stingerea arzătorului

Pentru a stinge flacăra, rotiți butonul la poziția oprit 0

AVERTISMENT!

Micşorați întotdeauna flacăra sau opriți-o înainte de a lua vasele de pe arzător.

7.1 Vasul de gătit

AVERTISMENT!

Nu așezați același vas pe două arzătoare.

AVERTISMENT!

Pentru a preveni răsturnarea și accidentele, nu puneți vase instabile sau deteriorate pe arzător.

ATENTIE!

Nu puneti toartele vasului deasupra marginii frontale a plitei de gătit.

ATENTIE!

Puneți vasele în poziție centrală pe arzător pentru a avea o stabilitate maximă și pentru a reduce consumul de gaz.

7.2 Diametre pentru vase

AVERTISMENT!

Folosiți vase cu diametre corespunzătoare cu dimensiunile arzătoarelor.

Arzător Diametrul vaselor (mm)

Rapid 160 - 260

Semi-rapid 140 - 240

Auxiliar 120 - 180

8. PLITĂ - ÎNGRIJIREA ȘI CURĂȚAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

8.1 Informații cu caracter general

• Curățați plita după fiecare întrebuintare.
• Întotdeauna utilizati vase de gătit cu fundul curat.
• Zgârieturile sau petele închise la culoare de pe suprafața plitei nu au niciun efect asupra modului de funcționare al plitei.
• Folosiți un agent de curățare special, adecvat pentru suprafața plitei.
• Spălați elementele din oțel inoxidabil cu apă, după care uscați-le cu o lavetă moale.

8.2 Curățarea plitei

- Înlăturați imediat: plasticul topit, foliile din plastic, zahărul și alimentele cu zahăr. În caz contrar, murdăria poate deteriora plita. Aveți grijă să nu vă ardeți.

• Eliminați după ce plita s-a răcit suficient: depuneri de calcar, pete de apă și de grăsime, decolorări metalice strălucitoare. Curățați plita cu o lavetă umedă și un detergent ne-abraziv. După curățare, ștergeți plita cu o lavetă moale.
• Pentru a curăța piesele emailate, capacul și coroana, spălați-le cu apă caldă și săpun și uscați-le atent înainte de a le pune la loc.

8.3 Curățarea generatorului de scântei

Această funcție este obținută prin intermediul unei bujii ceramice cu aprindere cu un electrod din metal. Pentru a evita aprinderea dificilă, păstrați aceste componente foarte curate și verificați dacă orificiile coroanei arzătorului sunt astupate.

8.4 Suporturile pentru vase

Suporturile pentru vase nu rezistă la spălarea în mașina de spălat vase. Acestea trebuie spălate manual.

1. Pentru a curăța cu ușurință plita, scoateți suporturile pentru vase.

Pentru a preveni deteriorarea suprafeței plitei, procedați cu atenție când reașezați suporturile pentru vase.

1. După ce curățați suporturile pentru vase, puneți-le pe acestea în pozițiile corecte.
2. Pentru o funcționare corectă a arzătorului, asigurați-vă că brațele suporturilor pentru vase sunt aliniate cu centrul arzătorului.

8.5 Întreținerea periodică

Cereți periodic centrului de service autorizat să verifice starea de funcționare a țevii de alimentare cu gaz și a regulatorului de presiune, dacă este montat.

9. CUPTOR - UTILIZAREA ZILNICĂ

AVERTISMENT!

Consultați capitolele privind siguranța.

9.1 Funcțiile cuptorului

Funcția cuptorului Aplicație
	Pozitția Oprit Aparatul este oprit.
1 - 81)	Nivelurile de căldură Interval de reglare a treptelor de temperatură pentru cuptor.
	Grill Pentru frigerea la grătar a alimentelor plate, în mijlocul grătarului. Pentru a face pâine prăjită.
	Becul cuptorului Pentru a lumina interiorul cuptorului.Pentru a folosi această funcție apăsați butonul pentru bec.
	Rotisor Pentru a găti carnea la rotisor.

1) 1 - 140°C, 2 - 155°C, 3 - 170°C, 4 - 185°C, 5 - 205°C, 6 - 220°C, 7 - 235°C, 8 - 250°C

9.2 Aprinderea arzătorul de gaz al cuptorului

ATENTIE!

La aprinderea arzătorului cuptorului ușa cuptorului trebuie deschisă.

ATENTIE!

Verificați dacă capacul este deschis. La utilizarea cuptorului capacul trebuie deschis pentru a evita supra-încălzirea.

Dispozitivul de siguranță al cuptorului:

Cuptorul cu gaz este dotat cu un termocuplu. Acesta opreşte fluxul de gaz dacă flacăra se stinge.

1. Deschideți ușa cuptorului.
2. Tineți apăsat butonul generatorului de scântei
3. Simultan, rotiți butonul de selectare a funcțiilor cuptorului spre stânga la poziția pentru nivelul maxim de căldură și apăsați-l pentru a aprinde arzătorul.
4. Eliberați butonul generatorului de scântei atunci când se aprinde arzătorul, dar mențineți butonul de selectare a funcțiilor cuptorului în această poziție timp de maxim 15 secunde pentru a permite încălzirea termocuplului. În caz contrar, alimentarea cu gaz va fi întreruptă.

9.3 Aprinderea manuală a arzătorului de gaz al cuptorului

În cazul în care electricitatea lipsește, puteți aprinde arzătorul cuptorului fără un dispozitiv electric.

1. Deschideti uşa cuptorului.
2. Tineți flacăra lângă orificiul din partea inferioară a cavității cuptorului.

1. În același timp apăsați butonul de selectare a funcțiilor cuptorului și rotiți-l spre stânga la poziția pentru flux maxim de gaz.

2. Când flacăra se aprinde, țineți apăsat butonul de selectare a funcțiilor cuptorului în poziția pentru flux maxim de gaz timp de maxim 15 secunde pentru a permite încălzirea termocuplului.

Nu țineți apăsat butonul de selectare a funcțiilor cuptorului pentru mai mult de 15 secunde. Dacă arzătorul cuptorului nu se aprinde nici după 15 secunde, eliberați butonul de selectare a funcțiilor cuptorului, rotiți-l pe poziția oprit, deschideți ușa cuptorului și încercați să aprindeți din nou arzătorul după ce a trecut cel puțin 1 minut.

9.4 După aprinderea arzătorului cu gaz al cuptorului

1. Eliberați butonul de selectare pentru funcțiile cuptorului.
2. Închideți ușa cuptorului.
3. Rotiți butonul pentru funcțiile cuptorului pentru a seta nivelul de căldură necesar.
   Verificați flacăra prin orificiile din partea inferioară a cuptorului.

9.5 Stingerea arzătorului cuptorului

Pentru a stinge flacăra, rotiți butonul pe poziția oprit 0

9.6 Utilizarea grătarului

Temperatura grătarului nu poate fi reglată. Pentru a obține o temperatură mai scăzută sau pentru a prelungi timpul pentru gătire, coborâți tava grătarului pentru a o îndepărta de flacără.

Înainte să utilizați grătarul, montați deflectorul grătarului A în poziție deasupra ușii. Asigurați-vă că cele două dispozitive de blocare se potrivesc perfect în găurile din partea superioară a cadrului frontal al cavității cuptorului (sub panoul de comandă).

Nu puneți carnea direct în tavă sau cratiță.

ATENTIE!

Nu puneti carnea pe cel mai înalt nivel al cuptorului. Pericol de incendiu.

1. Deschideti uşa cuptorului.
2. Tineți apăsat butonul generatorului de scântei.
3. Rotiți butonul de comandă a cuptorului cu gaz pe poziția Grătar. Apăsați butonul și mentineți.
4. Eliberați butonul generatorului de scântei.
5. Tineți butonul de comandă în această poziție timp de aproximativ

15 secunde. Nu eliberați butonul înainte de apariția flăcării.

1. Eliberați butonul de comandă al cuptorului.

Dacă grătarul nu se aprinde sau se stinge accidental, eliberați butonul de comandă a cuptorului cu gaz și rotiți-l în poziția Oprit. Deschideți ușa cuptorului. După un minut, încercați să reaprindeți grătarul.

1. Preîncălziți grătarul timp de 5-10 minute.
2. Puneți raftul cuptorului cu carne pe poziția 3 pentru raft.
3. Puneti o tavă de gătit sau tava de coacere dedesubt, pe poziția 2 a cuptorului, pentru a colecta sucul.
4. Lăsați ușa cuptorului puțin întredeschisă.

Dacă nu apare o întrerupere temporară de curent, deschideți ușa cuptorului, puneți deflectorul grătarului și țineți o flacără lângă orificiile arzătoarelor grătarului și rotiți butonul cuptorului la poziția Grătar

9.7 Stingerea arzătorului grătarului

Pentru a stinge flacăra, rotiți butonul pe poziția oprit 0

10. CUPTOR - FUNCTIILE CEASULUI

10.1 Ceas avertizor

Se utilizează pentru a seta timpul pentru numărătoarea inversă.

Această funcție nu are nicio influență asupra funcționării aparatului.

Rotiți la maxim butonul cronometrului, după care îl rotiți la intervalul de timp necesar. După ce se scurge întreaga perioadă de timp, este emis un semnal sonor.

11. CUPTOR - UTILIZAREA ACCESORIILOR

AVERTISMENT!

Consultați capitolele privind siguranța.

11.1 Introducerea accesoriiilor

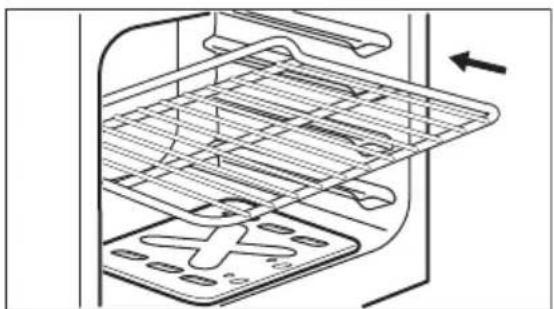

Raft de sârmă:

Raftul de sârmă are o formă specială în spate care ajută la circularea căldurii.

Introduceți raftul în poziția corectă a raftului. Asigurați-vă că nu atinge peretele din spate al cuptorului.

Tavă:

Nu împingeți tava până în peretele din spate al cuptorului. În caz contrar, circulația aerului cald în jurul tăvii va fi împiedicată. Este posibil ca alimentele să se ardă, în special în partea din spate a cuptorului.

Puneți tava sau cratița adâncă pe poziția raftului. Asigurați-vă că nu atinge peretele din spate al cuptorului.

11.2 Utilizarea rotisorului

AVERTISMENT!

Procedați cu atenție atunci când utilizați rotisorul. Furculițele de fixare și țepușa sunt ascuțite. Există pericol de vătămare.

AVERTISMENT!

Când scoateți rotisorul utilizati mănuși adecvate pentru cuptor. Rotisorul și grătarul sunt fierbinti. Pericol de arsuri.

Rotisorul nu se opreşte dacă deschideți ușa cuptorului.

ATENTIE!

Greutatea maximă a alimentelor ce pot fi puse pe rotisor este de 4 - 5 kg.

A. Cârlig de susținere
B. Furculite
C. Țepușă
D. Mâner

1. Deschideți ușa cuptorului.
2. Puneti mânerul rotisorului în frigăruie.
3. Puneti tava de gătit pe nivelul minim al cuptorului.
4. Puneti cârligul de susținere în orificiul din partea de sus a cavității cuptorului.

1. Introduceți prima furculiță în țepușă, așezați apoi carnea în rotisor și fixați cea de-a doua furculiță. Puneti carnea pentru grătar în mijlocul rotisorului.

1. Strângeti de şuruburi pentru a strânge furculitele.
2. Introduceți vârful țepușei în orificiul prevăzut pentru aceasta.

Consultați capitolul „Descrierea produsului”.

1. Asezați capătul frontal al țepușei pe cârligul de susținere.
2. Scoateți mânerul rotisorului.
3. Aprindeți grătarul. Consultați capitolul „Cuptor - Utilizarea zilnică”.
4. Rotiți butonul de selectare a rotisorului pentru a activa rotisorul.
5. Asigurati-vă că rotisorul se învârte.
6. Închideți ușa cuptorului. Opriți grătarul. Montați mânerul rotisorului. Scoateți cu atenție rotisorului și tava de coacere din cuptor.

12. CUPTOR - INFORMATII ŞI SFATURI

AVERTISMENT!

Consultați capitolele privind siguranța.

Temperatura și duratele de coacere din tabele au rol consultativ. Acestea depind de rețete și de calitatea și cantitatea ingredientelor utilizate.

12.1 Informații cu caracter general

• Aparatul are patru poziții pentru raft. Numărați pozițiile rafturilor din partea de jos a podelei aparatului.
• Umezeala poate produce condens în aparat sau pe panourile de sticlă ale ușii. Acest lucru este normal. Utilizatorul trebuie să se îndepărteze întotdeauna de aparat atunci când deschide ușa aparatului pe durata gătirii. Pentru a reduce condensul, lăsați aparatul să funcționeze timp de 10 minute înainte de gătire.
• Curățați umezeala rămasă după fiecare utilizare a aparatului.
• Nu puneți obiecte direct pe podeaua aparatului și nu puneți folie din aluminiu pe componente atunci când gătiți. În caz contrar este posibilă modificarea rezultatelor obținute și se

poate cauza deteriorarea stratului de email.

12.2 Coacere

• Folosiți mai întâi temperatura mai mică.
• Prăjiturile și produsele de patiserie aflate la înălțimi diferite nu se rumenesc în mod egal. Nu este necesară modificarea temperaturii dacă rumenirea nu se face uniform. Diferențele se egalizează în timpul coacerii.
• Tăvile din cuptor se pot strâmba în timpul coacerii. Atunci când tăvile se răcesc, distorsiunile dispar.

12.3 Coacerea prăjiturilor

- Nu deschideți ușa cuptorului înainte ca 3/4 din durata de coacere să fi trecut.

12.4 Gătirea cărnii și a peștelui

• Utilizați o cratiță adâncă pentru alimentele foarte grase pentru a evita pătarea permanentă a cuptorului.
• Lăsați carnea aproximativ 15 minute înainte de a o tăia, astfel încât sucul să nu se prelingă afară.
• Pentru a împiedica formarea de prea mult fum în cuptor pe durata frigerii, se recomandă adăugarea de puțină apă în cratița adâncă. Pentru a

preveni condensarea fumului, adăugați apă de fiecare dată după ce se evaporă.

12.5 Durate de gătit

Duratele de gătit depind de tipul de alimente, de consistența și volumul lor.

La început, monitorizați performanța când gătiți. Găsiți cele mai bune setări (setarea căldurii, durata de gătit, etc.) pentru vasele, rețetele și cantitățile dvs. când utilizați acest aparat.

12.6 Tabele de gătit

Aliment Durata de preîncălzire (min)		Pozitie termos- tat	Durată (min)	Nivel raft	Accesorii
Prăjituri mici 15 2 - 3 20 - 30 3 tavă de coacere alu-minizată
Pandișpan fără grăsimi	15 2 - 3 30 - 40 3 1 formă (diametru: 26 cm) pe raft de sărmă
Plăcintă cu mere	15 4 75 - 85 3 2 forme (diametru: 20 cm) pe raft de sărmă
Patiserie 15 1 30 - 40 3 tavă de coacere alu-minizată
Burgeri 15 Grătar - activat			70 - 801)	3 raft de sărmă și tavă pe nivelul 2
Pâine prăjită 15 Grătar - activat			3 - 4 3 raft sarma
1) Întoarceți după 40 min.
Aliment / Pre-parat (IEC 60350-1)	Durata de pre- încălzire (min)	Pozitie termos- tat	Durată (min)	Nivel raft	Accesorii
Coacere în tavă aluminizată
Ruladă 15 3 25 - 35 3 tavă de coacere alumini-nizată
Prăjitură cu brânză	15 3 60 - 70 3 tavă de coacere alumini-nizată
Pâine țărăne- ască	15 4 85 - 95 3 tavă de coacere alumini-nizată
Chifle suedeze 15 5 15 - 25 3 tavă de coacere alumini-nizată
Prăjitură plată 15 2 30 - 40 3 tavă de coacere alumini-nizată
Aliment / Pre-parat (IEC 60350-1)	Durata de pre-încălzire (min)	Pozitie termos-tat	Durată (min)	Nivel raft	Accesorii
Bezele 15 1 40 - 50 3 tavă de coacere alumi-nizată
Coacerea în forme
Prăjitură Madei-ra	15 4 - 5 95 - 105 3 tavă pe raft de sărmă
Tort cu multe fructe	15 4 115 - 125 3 tavă pe raft de sărmă
Sandviș Victoria	15 4 30 - 40 3 2 forme pe raft de				sârmă, mutate pe dia-gonală
Pandispan ro-mânesc - tradi-tional	15 4 55 - 65 3 2 tăvi pe raft de sărmă
Pizza
Pizza 15 5 - 6 30 - 40 3 tavă de coacere alumi-nizată
Pizza 15 5 30 - 40 3 tavă de gătit
Quiche Lorraine 15 5 - 6 50 - 60 3 tavă pe raft de sărmă
Preparat
Lasagne 15 5 40 - 50 3 tavă Pyrex pe raft de					sârmă
Macaroane la cuptor	15 5 - 6 50 - 60 3 tavă Pyrex pe raft de				sârmă
Carne
Păstrăv 15 7			30 - 401)	3 raft de sărmă și tavă pe nivelul 2
Pui 15 Grătar - activat			95 - 1101)	rotisor rotisor
Friptură de porc 15 5			70 - 801)	2 tavă de gătit
Pui, jumătate	15 Grătar - activat		70 - 801)	3 raft de sărmă și tavă pe nivelul 2
Coacere în tavă
Chifle suedeze 15 5 10 - 20 3 tavă de gătit
Bezele 15 1 35 - 45 3 tavă de gătit

1) Întoarceți după ce a trecut 1/2 - 2/3 din durata de gătire.

13. CUPTOR - ÎNGRIJIREA ŞI CURĂȚAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

13.1 Note cu privire la curățare

• Curățați partea din față a cuptorului cu o cârpă moale, apă caldă și agent de curățare.
• Utilizați un agent de curățare dedicat pentru curățarea suprafețelor metalice.
• Curățați interiorul aparatului după fiecare utilizare. Acumularea de grăsimi sau de orice alte resturi alimentare poate provoca un incendiu.
• Curățați murdăria rezistentă cu produs special de curățat cuptorul.
• Curățați toate accesoriiile după fiecare utilizare și uscați-le. Folosiți o lavetă moale cu apă caldă și un agent de curățare.
• Dacă aveți accesorii anti-aderente, nu le curățați utilizând agenți agresivi, obiecte cu margini ascuțite sau în mașina de spălat vase. Stratul anti-aderent poate fi deteriorat.

13.2 Pentru modelele din inox sau aluminiu

Curățați ușa cuptorului numai cu o lavetă sau burete umed. Uscați-o cu o lavetă moale.

A nu se folosi bureți din sărmă, acizi sau produse abrazive, deoarece pot deteriora suprafața cuptorului. Curățați panoul de comandă al cuptorului cu aceeași precauție.

13.3 Curățare catalitică

ATENTIE!

Nu curățați suprafața catalitică cu spray-uri pentru cuptor, agenți de curățare abrazivi, săpun sau alți agenți de curățare. Aceștia vor deteriora suprafața catalitică.

Petele sau decolorarea suprafeței catalitice nu au niciun efect asupra proprietăților de autocurățare.

AVERTISMENT!

Nu lăsați copiii să se apropie de aparat atunci când curățați cuptorul la temperatură înaltă. Suprafața cuptorului devine foarte fierbinte și există risc de arsuri.

Înainte de a activa curățarea catalitică scoateți toate accesoriiile din cuptor.

Pereții cu acoperire catalitică se curăță automat. Aceștia absorb grăsimea care se colectează pe pereți în timpul funcționării aparatului.

Pentru a ajuta procedura de autocurățire, încălziti în mod regulat cuptorul fără nimic în interior.

1. Curățați podeaua cuptorului cu apă caldă și soluție de spălare, după care o uscati.
2. Setați temperatura cuptorului la 250°C și lăsați cuptorul să funcționeze timp de 1 oră.
3. După răcirea aparatului, curățați-l cu un burete moale și umed.

13.4 Curățarea ușii cuptorului

Uşa cuptorului are două panouri de sticlă. Puteți scoate uşa cuptorului și

panoul de sticlă de la interior pentru a-l curăța.

Uşa cuptorului se poate închide dacă încercați să scoateți panoul intern de sticlă înainte de a scoate uşa cuptorului.

ATENTIE!

Nu utilizați aparatul fără panoul de sticlă de la interior.

1. Deschideți complet ușa și țineți cele două balamale.

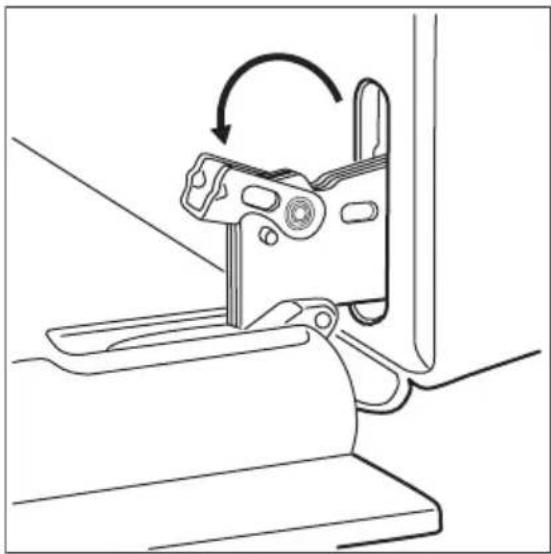

1. Ridicați și rotiți pârghiile de pe cele două balamale.

1. Închideți pe jumătate ușa cuptorului până la prima poziție de deschidere. După aceea împingeți și scoateți ușa din locaș.

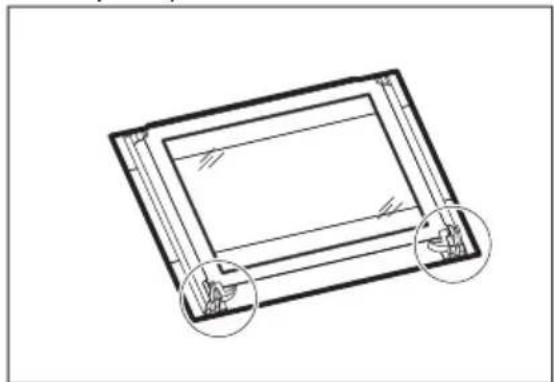

1. Puneti uşa pe o lavetă moale, pe o suprafață stabilă.

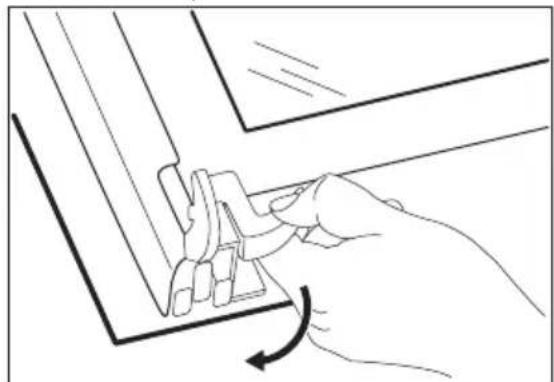

1. Eliberați sistemul de închidere pentru a scoate panoul intern de sticlă.

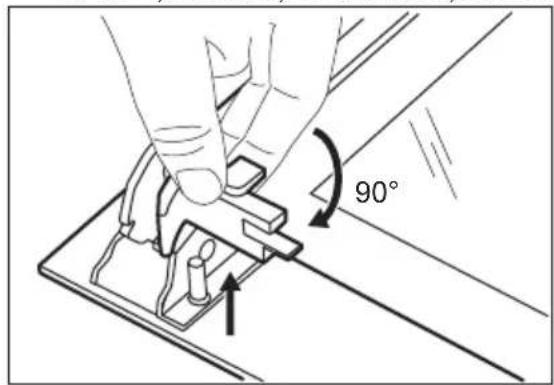

1. Rotiți cele două dispositive de fixare la 90° și scoateți-le din locașurile lor.

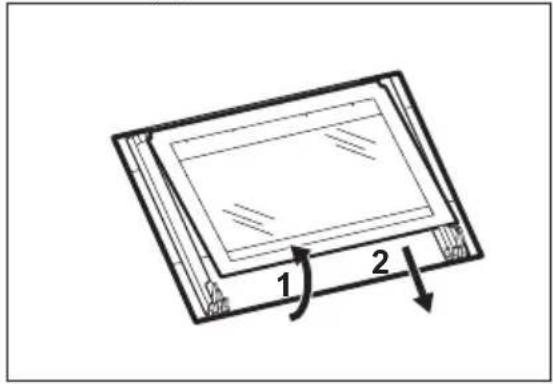

1. Mai întâi ridicati cu atenție, după care scoateți panoul de sticlă.

1. Curățați panoul de sticlă cu apă și săpun. Uscați cu atenție panoul de sticlă.

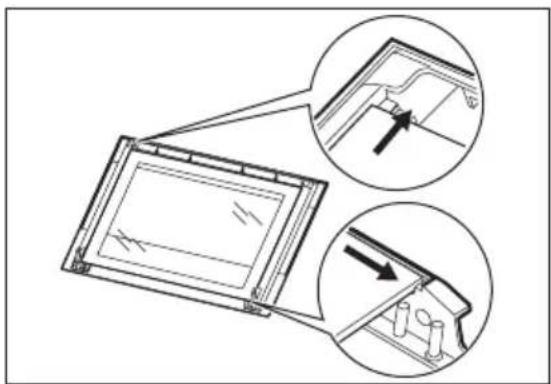

După terminarea curățeniei, montați panoul de sticlă și ușa cuptorului. Urmați pașii de mai sus în ordine inversă.

Zona serigrafiată trebuie îndreptată cu fața spre partea interioară a ușii. După instalare, asigurați-vă că suprafața cadrului panoului de sticlă din zonele serigrafiate nu prezintă asperități la atingere.

Asigurați-vă că ați montat corect în locașul său panoul de sticlă de la interior.

Consultați capitolele privind siguranța.

13.5 Înlocuirea becului

Aşezati o lavetă pe partea de jos din interiorul cuptorului. Aceasta previne deteriorarea cavității și a capacului din sticlă al becului.

AVERTISMENT!

Pericol de electrocutare! Deconectați siguranța înainte de a înlocui becul. Este posibil ca becul cuptorului și capacul din sticlă al becului să fie fierbinți.

1. Dezactivati aparatul.
2. Decuplați siguranțele din tablou sau dezactivați întrerupătorul.

Becul din spate

1. Rotiți spre stânga capacul din sticlă al becului și scoateți-l.
2. Curățați capacul de sticlă.
3. Înlocuiti becul cu un bec adecvat rezistent la o căldură de 300°C.
4. Montați capacul de sticlă.

14.1 Ce trebuie făcut dacă...

Problemă Cauză posibilă Soluție
Nu se generează scântei atunci când încercați să activați generatorul de scântei.	Plita nu este conectată la o sursă electrică sau este conectată incorect.	Verificați dacă plita este conectată corect la sursa de curent. Consultați diagrama de conectare.
Nu se generează scântei atunci când încercați să activați generatorul de scântei.	Siguranța este arsă. Verificați dacă siguranța este cauza defectiunii. Dacă siguranțele se ard în mod repetat, adresați-vă unui electrician calificat.
Nu se generează scântei atunci când încercați să activați generatorul de scântei.	Capacul și coroana arzătorului sunt poziționate incorect.	Așezați corect capacul și coroana arzătorului.
Flacăra se stinge imediat după aprindere.	Termocuplul nu se încălzește suficient.	După aprinderea flăcării, ți- neți activat generatorul de scântei timp de maxim 10 secunde
Inelul flăcării nu este uni-form.	Coroana arzătorului este blocată cu resturi de ali- mente.	Verificați dacă injectorul principal nu este blocat și coroana arzătorului este curată.
Arzătoarele nu funcțio-nează.	Nu există alimentare cu gaz.	Verificați racordul la gaz.
Aparatul face zgomot.	Unele piese metalice ale	aparatului se extind și se contractă când se încălzesc sau se răcesc. Zgomotele sunt normale.
Flacăra este de culoare portocalie sau galbenă.	Flacăra poate fi portocalie	sau galbenă în anumite zo- ne ale arzătorului. Acest lucru este normal.
Becul nu funcționează. Becul este defect. Înlocuiti becul.
Aburul și condensul se depun pe alimente și în cavi-tatea cuptorului.	Ați lăsat vasul cu mâncare prea mult timp în cuptor.	Nu lăsați vasele cu mânca-re în cuptor pentru mai mult de 15 - 20 de minute după terminarea procesu-lui de gătit.
Cuptorul nu se încălzește. Nu au fost efectuate setări-le necesare.		Verificați dacă setările sunt corecte.
Rotisorul nu se învârte. Rotisorul nu este introdus corect în orificiul său.		Consultați „Utilizarea roti-sorului”.
Problemă Cauză posibilă Solutie
Gătirea alimentelor du-rează prea mult sau prea puțin.	Temperatura este prea scăzută sau prea ridicată.	Reglați temperatura dacă este necesar. Urmați sfatu-rile din manualul utilizato-rului.

14.2 Date pentru service

Dacă nu puteți găsi singur o soluție la problemă, adresați-vă comerciantului sau unui centru de service autorizat.

Datele necesare centrului de service se găsesc pe plăcuța cu date tehnice.

Aceasta este amplasată pe cadrul frontal din interiorul aparatului. Nu scoateți plăcuța cu date tehnice din interiorul aparatului.

Vă recomandăm să notați datele aici:

Model (MOD.) ......

Codul numeric al produsului (PNC) ......

Numărul de serie (S.N.) ......

15. EFICIENTĂ ENERGETICĂ

15.1 Informații despre produs pentru plită în conformitate cu UE 66/2014

Identificarea modelului	EKG61185OX
Tipul plitei Plită în interiorul unui aragaz autonom
Numărul de arzătoare cu gaz	4
Eficiența energetică pentru fiecare arzător cu gaz (EE gas burner)	Stânga spate - Auxiliar nu este aplicabil
	Dreapta spate - Semi Rapid 55.0%
	Dreapta față - Semi Rapid 55.0%
	Stânga față - Rapid 55.7%
Eficiența energetică pentru plita cu gaz (EE gas hob) 55.2%

EN 30-2-1: Aparate de gătit pentru uz casnic, alimentate cu gaz - Partea 2-1: Utilizarea rațională a energiei - Generalități

15.2 Plită - Economisirea energiei

Puteți economisi energia în timpul gătitului zilnic dacă respectați recomandările de mai jos.

• Atunci când încălziți apă, folosiți doar cantitatea necesară.
• Dacă este posibil, puneți întotdeauna capace pe vase.
• Înainte de a utiliza arzătoarele și suportul tăvii, asigurați-vă că acestea sunt montate corect.

• Baza vasului trebuie să aibă diametrul adecvat cu dimensiunea arzătorului.

• Puneti vasul direct peste arzător și în centrul acestuia.

• Atunci când începe să fiarbă lichidul, reduceți flacăra la minim pentru a fierbe la foc mic.
• Dacă este posibil, folosiți o oală sub presiune. Consultați manualul de utilizare al acesteia.

15.3 Fişa produsului și informații despre cuptoare în conformitate cu UE 65-66/2014

Numele furnizorului Electrolux
Identificarea modelului EKG61185OX
Indexul de eficiență energetică 95.8
Clasa de eficiență energetică A
Consumul de energie cu o încărcătură standard, modul convențional	1.54 kWh/ciclu5.53 MJ/ciclu
Numărul de incinte 1
Sursa de căldură Gaz
Volum 51 l
Tipul cuptorului Cuptor în interiorul unui aragazautonom
Masă 42.0 kg

EN 15181 Metoda de măsurare a consumului de energie pentru cuptoarele cu gaz.

15.4 Cuptor - Economisirea energiei

Aparatul dispune de unele funcții care vă ajută la economisirea energiei în timpul procesului zilnic de gătire.

Sfaturi generale

Asigurați-vă că ușa cuptorului este închisă corect atunci când aparatul este în funcțiune și mențineți-o închisă cât mai mult posibil pe durata gătitului.

Folosiți vase din metal pentru a îmbunătăți economia de energie.

Atunci când este posibil, nu pre-încălziți cuptorul înainte de a introduce alimente în interior.

Atunci când durata de gătire este mai mare de 30 de minute, reduceți temperatura cuptorului la minim cu 3 - 10 minute, în funcție de durata gătirii, înainte de terminarea duratei de gătire. Căldura reziduală din interiorul cuptorului va continua gătirea.

Folosiți căldura reziduală pentru a încălzi alte preparate.

Mentinerea caldă a alimentelor

Alegeți setarea pentru cea mai mică temperatură posibilă pentru a folosi căldura reziduală și menține o mâncare caldă.

16. INFORMATII PRIVIND MEDIUL

Reciclați materialele marcate cu simbolul ⚙. Pentru a recicla ambalajele, acestea trebuie puse în containerele corespunzătoare. Ajutați la protejarea mediului și a sănătății umane și la reciclarea deșeurilor din aparatele electrice și electrocasnice. Nu aruncați

aparatele marcate cu acest simbol împreună cu deșeurile menajere. Returnați produsul la centrul local de reciclare sau contactați administrația orașului dvs.

CE
