MANUAL DE UTILIZARE 8209 PNI

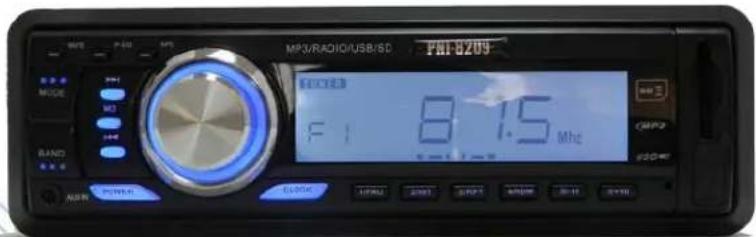

Radio MP3 Player auto 1DIN cu SD și USB model PNI 8209

MP3/RADIO/USB/SD PBI8209 F1 8:15 Mhz RANGE POWER ELOWS OUTPUT START CHANGE OFFICE DATA

INSTALARE

• Aparatul se poate alimenta la tensiunea de 12 V cc doar cu impamantare. Inainte de instalarea unitatii, asigurati-va ca vehiculul are alimentare cu tensiunea de 12 V;
• Terminalul negativ al bateriei trebuie sa fie deconectat inainte de a efectua conexiunile, pentru a evita defectiuni asupra unitatii din cauza unui scurtcircuit;
• Asigurati conectarea firelor in functie de culorile acestora conform diagramei de mai jos. Conectarea incorrecta poate cauza defectiuni ale aparatului sau sistemului electric al masinii;
  • Asigurati conectarea corecta a boxelor;
• Nu blocati ventilatorul sau radiatorul unitatii. Blocandu-le, veti cauza incalzirea unitatii care poate duce la defectiuni si chiar la pericol de scurtcircuit.

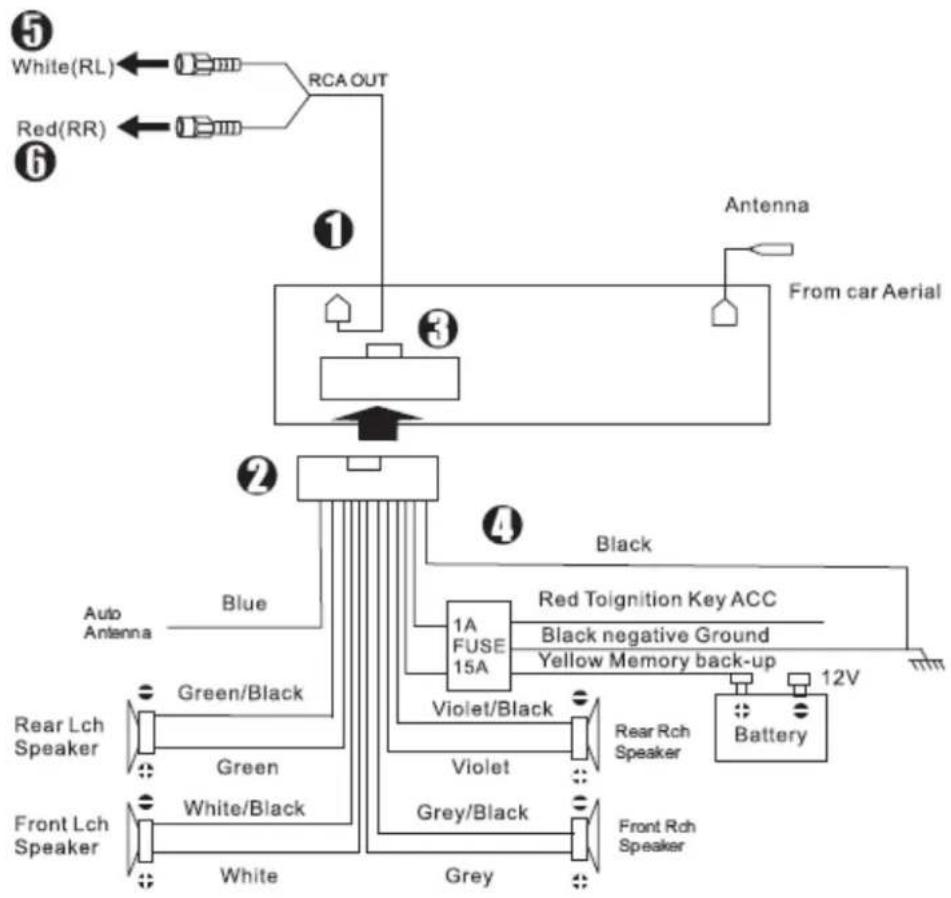

DIAGRAMA DE CONECTARE A FIRELOR

1. Buton de alimentare (PWR)
2. Buton pentru volum (VOL)
3. Buton MODE (MODE)
4. Buton EQ (EQ)
5. Buton SEL (SEL)
6. Buton pentru banda (BND)
7. Buton pentru selectarea pieselor (◀◀)
8. Buton pentru derulare (▶)
9. Buton APS
10. Buton Mute (MUT)
11. Buton pentru ceas (CLK)
12. Buton pentru pauza/redare (PAU)
13. Buton Intro (INT)
14. Buton pentru repetarea pieselor (RPT)
15. Buton pentru redarea aleatorie (RDM)
16. Buton salt cu 10 melodii in urma (-10)
17. Buton salt cu 10 melodii inainte (+10)
18. Ecran LCD
19. Port USB
20. Port pentru card SD/MMC

Operatiunile de baza ale aparatului

- Alimentare

Apasati scurt butonul de alimentare Power pentru a deschide aparatul. Apasati din nou butonul Power pentru a inchide aparatul.

- Functia Mute/Ceas

Apasati scurt butonul de alimentare – aparatul va intra pe functia Mute, dupa 3 secunde aparatul va intra in functia ceas. In functia ceas, apasati butoanele “SEEK+” pentru ajustarea orei, “SEEK-” pentru ajustarea minutelor;

- Buton MODE

Apasati scurt butonul MODE pentru a selecta pe rand functiile USB/SD/RADIO;

- Buton BAND/APS

Apasati scurt butoanele FM1, FM2, FM3 pentru a schimba posturile radio. Pentru a memora posturile radio apasati lung unul din aceste butoane. Butonul APS va ajuta la cautarea automata a posturilor radio, unitatea va memora automat statiile radio. Butoanele de memorie sunt de la 1-6. Cand acesta operatiune este finalizata, este redat un prim semnal puternic, apasati butoanele de la 1-6 pentru verificarea posturilor radio.

- Buton SEEK+ / SEEK-

In modul radio, aceste butoane pot fi utilizate pentru a cauta posturi radio, apasati scurt pentru a creste frecventa cu 100KHz; apasati lung pe una din aceste butoane pentru a cauta frecventa automat si se va opri cand statia va gasi toate posturile radio. Pe modul USB/SD butoanele pot fi utilizate pentru selectarea piesei.

- Buton VOL/SEL

Acest buton este dedicat ajustarii volumului si butonul SEL. Rotiti butonul VOL in sensul acelor de ceasornic pentru a creste nivelul volumului. Rotiti de potentiometru, nivelul volumului va creste: crescator 22, 23 ... 32 sau descrescator: 22, 21 ... 0. Apasati VOL pentru a intra in modul SEL, va fi afisat BASS, TRED, BAL, FAD. In modul BAS, rotiti butonul VOL spre stanga sau spre dreapta, BASS-ul va creste de la 0, +1 ... +7. Modurile TRED, BAL, FAD se utilizeaza la fel ca modul BASS.

- Buton 1 / PLAY

In modul Radio – apasati scurt acest buton si va intra in postul radio presetat. Apasati lung acest buton, timp de 3 secunde se va salva automat statia curenta.

In modul USB/SD – este utilizat pentru redare/pauza.

• 2 / INT

In modul Radio – apasati scurt acest buton si va intra in postul radio presetat. Apasati lung acest buton, timp de 3 secunde si se va salva automat statia curenta.

In modul USB/SD – va reda 10 secunde din melodie.

• 3 / RPT

In modul Radio – apasati scurt acest buton si va intra in postul radio presetat. Apasati lung acest buton, timp de 3 secunde si se va salva automat statia curenta.

In modul USB/SD – va repeta anumite melodii in functie de varianta de repetare aleasa REP1, REP ALBUM si REP ALL.

• 4 / RDM

In modul Radio – apasati scurt acest buton si va intra in postul radio presetat. Apasati lung acest buton, timp de 3 secunde si se va salva automat statia curenta.

In modul USB/SD – acesta este folosit pentru RDM.

• 5 / -10

In modul radio – apasati scurt acest buton si va intra in postul radio presetat. Apasati lung acest buton, timp de 3 secunde si se va salva automat statia curenta.

In modul USB/SD – atunci cand apasati acest buton, va sari cu 10 piese inapoi.

- 6 / +10

In modul radio – apasati scurt acest buton si va intra in postul radio presetat. Apasati lung acest buton, timp de 3 secunde si se va salva automat statia curenta.

In modul USB/SD – atunci cand apasati acest buton, va sari cu 10 piese inainte.

SPECIFICATII

GENERALE

Recomandari de alimentare 10V – 14.4V c.c.

Impedanta de intrare 4x4 Ω

Putere maxima de intrare 4x40W

Ton de control .... ± 8dB

AUDIO

Nivel maxim de iesire .... 1.5Vrms (±3dB)

Raspuns frecventa 20HZ la 20 KHZ

Raport semnal-zgomot 60dB

Separare 50dB

TUNER RADIO AM

Raza frecventa 522-1620 MHz (Europa)

Raza IF 450 KHZ

Sensibilitate utilizabila 25 dB

TUNER RADIO FM

Frecvente 87.5-108 MHz(Europa)

Frec. IF 10.7 KHZ

Sensibilitate utilizabila 15 dB

Raport semnal-zgomot 50 dB

Separare stereo 30 dB (1KHZ)

Raspuns frecventa 30-15 KHZ

Nota: Datorita imbunatatirii continue a produsului, specificatiile si designul se pot modifica fara preaviz.

DEPANARE

Problema Cauza/Solutie
Fara alimentare	Verificati siguranta daca nu este arsa; inlocuiti-o cu una care are aceeasi valoare a amperajului.
Aparitia unor erori pe ecranul LCD sau functiile nu raspund la comenzi	Apasati butonul RESET
Imposibilitate de a receptiona posture radio	Verificati daca antena este conectata sau daca aceasta este conectata corespunzator.
Receptie slaba	Antena nu are lungimea potrivita. Verificati daca antena este complet extinsa sau daca nu este defecta; daca este defecta, inlocuiti-o cu una noua.Semnalele de difuzare sunt slabe.Antena nu are impamantarea corespunzatoare; verificati ca aceasta sa aiba impamantarea corespunzatoare si sa fie montata corespunzator.
Indicatorul stereo 🎨 clipeste	Semnalul de difuzare este prea slab (setati pe modul MONO).
