MANUAL DE UTILIZARE Clementine 8210 PNI
Inserarea cardului SD sau a unei memorii USB
Pentru a introduce un card SD indepartati panoul frontal si introduceti cardul in slotul de card, ca in imaginea de mai jos. Pentru a scoate cardul, apasati pe el, si va iesi automat afara.
Pentru a conecta o memorie USB indepartati protectia de cauciuc a portului USB de pe panoul frontal si apoi conectati stick-ul (ca in imaginea de mai jos).

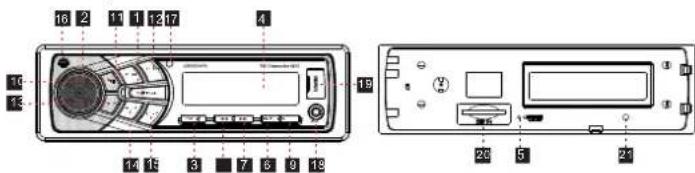

Descrierea panoului frontal
Alegeti locul montajului astfel incat echipamentul sa nu deranjeze soferul autovehiculului in timpul mersului.
Inainte de Instalarea finala a unitatii, conectati cablurile de alimentare si asigurati-va ca aceasta functioneaza corespunzator.
Pentru a asigura o functionare corespunzatoare, utilizati doar componentele aflate in pachet. Utilizarea unor componente neautorizate poate cauza defectiuni.
Nu instalati unitatea in apropierea surselor de caldura, lumina directa a soarelui, in locuri cu mult praf sau murdarie si nu o expuneli la vibratii excesive.
MONTARE DIN FATA (metoda A)
1.Carcasa
- Introduceti degetele in canalul de pe partea frontala a carcasei si trageti, pentru a scoate carcasa (cand reintroduceti unitatea in carcasa, pozitionati carcasa cu canalul in jos si introduceti unitatea)
3. Parghii
Introduceti parghiile metalice din pachet in canalele laterale ale unitatii, ca in figura de mai sus, pana cand se aude un click.
- Alegeti o pozitie in care gaurile pentru suruburi alea carcasei si gaurile de suruburi ale
unitati se aliniaza si fixati suruburile (cate 2 pe laterala)
2. Suruburi
- Bord masina
Instalati unitatea prin fixarea sunuburilor in gaunile laterale ale acesteia.
02
INSTRUCTIUNI DE UTILIZARE
Daca unitatea este oprita, apasati scurt acest buton pentru a o pomi.
Daca unitatea este pornita, apasati scurt acest buton pentru a schimba modul de redare (radio/card/USB). Apasand lung acest buton, veti inchide unitatea.
Ajustari sunet
Rotind butonul (2) puteti ajusta volumul sunetului redat.
Apasand butonul (2) puteti selecta o optiune, in ordinea urmatoare:
VOL - ajustare volum
Rotiti butonul (2) inspre stanga pentru a micsora nivelul volumului sau spre dreapta pentru a-l mari. NOTA: Initial unitatea este setata in modul de ajustare volum.
Apasati butonul (2) o data. Rotiti butonul (2) pentru a ajusta sunetele joase.
Treble - ajustare sunete inalte
Apasati butonul (2) de 2 ori. Rotiti butonul (2) pentru a ajusta nivelul inaltelor.
Balance - ajustare nivel volum
Apasati butonul (2) de 3 ori. Rotiti butonul (2) pentru a regla volumul sunetului stanga/dreapta.
Fader (optional) - ajustare nivel volum
Apasati butonul (2) de 4 orl. Rotiti butonul (2) pentru a ajusta nivelul sunetului pe fata si pe spate.
EQ - activat/dezactivat
Apasati butonul (2) de 5 ori. Activati functia EQ apoi rotiti butonul (2) pentru a selecta modul de redare: POP/Class/ROCK
LOUD - activat/dezactivat
Apasati butonul (2) de 6 ori. Activati functia LOUD pentru a accentua basul si inaltele.
Selectare meniu
Apasand butonul (2) pentru cateva secunde va adauga inca 2 optiuni in meniul de setari, acesta devenind de felul urmator:
DX/LOC
Selectati optiunea LOC in zonele cu semnal radio puternic.
STEREO/MONO
Selectati modul de redare stereo sau mono.
04
RESETAREA UNITATII
Pentru a reseta unitatea apasati butonul de reset pentru 5 secunde. Acesta poate fi apasat cu un obiect subtire si rotund in cap. Nu incercati sa apasati acest buton cu un obiect ascutit, puteti deteriora unitatea.
Resetati unitatea doar in urmatoarele cazuri:
- la instalarea initiala a unitatii, dupa ce au fost conectate toate cablurile
- daca butoanele nu functioneaza corespunzator
- pe ecran este afisat un simbol de erpare
UTILIZAREA FUNCTIEI RADIO
SELECTAREA BENZII RADIO
In modul radio apasati butonul (6) pentru a selecta banda dorita, in ordinea urmatoare:
In modul radio, apasali scurt unul din butoanele (7)/(8) pentru a caula automat un post de radio. Pentru a cauta manual un post de radio apasali unul din butoanele (7)/(8) pentru mai mult de 1sec.
MEMORARE AUTOMATA A POSTURILOR RADIO
Apasati butonul (9) timp de cateva secunde, unitatea va incepe cautarea posturilor radio din banda curenta si le verifica puterea semnalului. La final vor fi stocate 6 posturi radio cu semnalele cele mai puternice.
SCANARE PROGRAMATA
Apasati scurt butonul (9) pentru a scana posturile de radio memorate. Cand modul AMS este activat, pe ecran va fi afisat "INT" iar unitatea va scana fiecare post de radio salvat timp de 5 secunde.
La apasarea scurta a unuia din aceste butoane va fi incarcata memoria de posturi radio. La apasarea pentru mai mult de 1 secunda a unuia din aceste butoane, va fi salvata noua lista de posturi radio.
REDAREA DE PE USB SAU CARD SD
Apasali butonul (10) pentru a incepe/pune pauza in redarea unui fisier de pe USB sau card SD. Apasali butonul (11) pentru a activa/dezactiva intercalarea melodilor timp de 10 secunde. Cand aceasta functie este activata, pe ecran va fi afisat mesajul "INT" (INTRO)
Apasati butonul (12) pentru a activa/dezactiva repetarea melodiei curente
Apasati butonul (13) pentru a activa/dezactiva redarea aleatorie a melodilor.
SELECTAREA/DERULAREA UNEI MELODII
In timpul redarii de pe USB/card SD apasati unul din butoanele (7) sau (8) pentru a selecta melodia urmaloare respectiv anterioara. Pe ecran va fi afisat numarul melodiei. In timpul redarii de pe USB/card SD apasati lung unul din butoanele (7) sau (8) pentru a derula melodia inainte respectiv inapoi. Redarea incepe din momentul in care eliberati butonul.
05
SPECIFICATII TEHNICE
General
| Tensiune alimentare | 11.8V ~ 14.4V DC |
| Impedanta | 4ohmi |
| Putere audio maxima | 4x40W |
| Dimensiuni | 178 x 130 x 50 mm |
| Consum | 5A |
Control audio
| Sunete joase | +10db/-10dB |
| Sunete inalte | +10db/-10dB |
USB/SD
| Rata semnal/zgomot | mai mare de 60dB |
| Separare canale | mai mare de 60dB |
| Raspuns frecventa | 20Hz - 20KHz |
Radio FM
| Frecventa | 87.5 - 108 MHz |
| IF | 10.7MHz |
| Sensibilitate (S/N-30dB) | 12dBu |
| Separare stereo | >30dB |
Radio AM
| Frecventa | 522 - 1620 KHz |
| IF | 450KHz |
| Sensibilitate (S/N-20dB) | <42dBu |
NOTA:
Specificatiile tehnice se pot modifica fara preaviz.

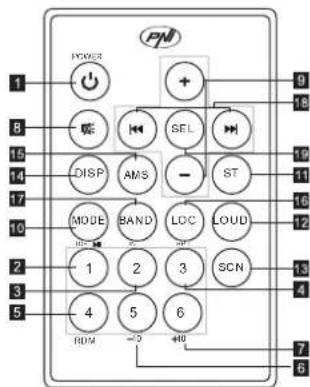

DESCRIERE TELECOMANDA
- Asezati noua baterie cu marcajul ( ) in sus
- Introduceti bateria inapoi in telecomanda
06

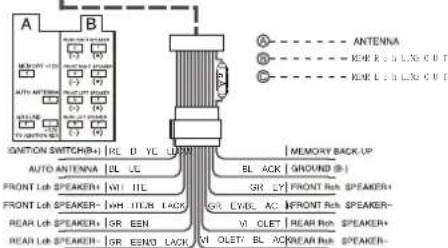

CONEXIUNI

