MANUAL DE UTILIZARE Mini HDMI 90 E-Boda

Simbolul cu un fulger in interior, incadrat de un triunghi echilateral, este folosit pentru a alerta utilizatorul de prezenta unor tensiuni periculoase neizolate în interiorul produsului care pot fi de marime suficienta pentru a constitui un risc de soc electric pentru persoane.

Semnul de exclamare într-un triunghi echilateral este menit să alerteze utilizatorul de prezența unor instrucțiuni importante de operare si întretinere (service) în literatura de specialitate care însoteste aparatul.

Simbolul produs laser: situat pe panoul din spate al unitatii, indica faptul ca acest player apartine clasei 1M de produse laser, RADIATIE LASER, NU PRIVITI DIRECT IN UNITATEA OPTICA.

1. Cititi acest manual de instructiuni înainte de instalare si utilizare.
2. Nu atingeti stecherul cu mana umeda.
3. Deconectati tensiunea de retea atunci când aparatul nu este în uz. (Deconectati stecherul din priza atunci cand nu intentionati sa folositi aparatul pentru o perioada prelungita de timp) Înainte de a muta aparatul, scoateti mai intai discul din unitate / tava.
4. Nu deschideti capacul si nu atingeti niciuna dintre componentele expuse în afara aparatului, numai pentru tehnicieni calificati.

5. Nu expuneti aparatul sub lumina directa a soarelui sau a obiectelor din apropiere, care radiaza caldura pentru a evita deteriorarea aparatului.

6. Nu asezati aparatul în conditii de apa si umezeala.

7. Asezati unitatea pe o suprafata plana si in conditii de ventilatie. Va rugam sa va asigurati ca orificiile de ventilare nu sunt acoperite pentru a evita supraîncalzirea si defectarea.

8. Curatati panoul si carcasa numai cu o carpa moale si uscata, nu aplicati nici un fel de diluant, alcool sau spray-uri.

9. Aparatul nu trebuie expus la umezeala sau împrastierii de apa, nu plasati pe aparat obiecte umplute cu lichide, cum ar fi vaze.

10. Scoateti din priza aparatul atunci când nu il utilizați pentru o lungă perioadă de timp.

11. Nu plasati pe aparat surse de foc deschis, precum lumanari aprinse.

12. Asigurati-vă ca exista libera circulatie a aerului (nu plasati aparatul pe rafturi, pe un covor gros, pe un pat, sau oriunde se obstructionează gaurile de ventilatie) si lasati cel putin 10cm spatiu pe toate laturile.

13. Aparatul nu trebuie expus la umezeala sau stropire de apa.

14. Cablul de alimentare este utilizat ca dispositiv de deconectare, el trebuie sa ramana in stare buna de functionare. În cazul în care cablul electric este deteriorat, acesta trebuie sa fie înlocuit de catre producator, sau de catre persoanele calificate, pentru a evita un pericol.

2.PRECAUTII

Înainte de a utiliza acest aparat, aveti grija sa cititi cu atentie aceste elemente aplicabile ale instructiunilor de utilizare si aceste sugestii privind siguranta. Pastrati-le la îndemana pentru referinte viitoare.

Aveti grija deosebita sa urmati avertismentele indicate pe unitate, precum si instructiunile de functionare.

Siguranta

Sursa de alimentare - Unitatea trebuie sa fie conectata doar la sursa de alimentare de tipul celor descrise în instructiunile de functionare sau cum este marcat pe unitate.

Mediu

1. Nu folositi acest aparat langa apa sau surse de umezeala.

De exemplu: langa o baie, piscina, etc. Subsolurile ar trebui de asemenea evitate.

1. Lentila se poate aburi in urmatoarele conditii:

Imediat dupa ce o sursa de caldura a fost pornita.

Intr-o camera aburita sau foarte umeda.

Cand aparatul este mutat brusc dintr-un mediu mai rece intr-unul mai cald. Daca se formeaza umezeala in aparat, acesta nu mai functioneaza corespunzator. Pentru a corecta aceasta problema, asteptati aproximativ o ora pentru ca umezeala sa se evapore.

1. Nu folositi sau asezati aparatul langa o sursa de caldura.

Nu lasati aparatul pentru un timp indelungat intr-un autoturism expus direct la razele solare, cu usile si geamurile inchise, deoarece carcasa se poate deforma.

1. Nu expuneti aparatul la picaturi sau improscari cu apa si nu plasati pe aparat obiecte pline cu lichide, de exemplu vaze.

2. Daca stecherul sau cablul de alimentare sunt folosite pentru intreruperea alimentarii, acestea trebuie sa ramana in stare buna de functionare.

3. ELEMENTELE APARATULUI

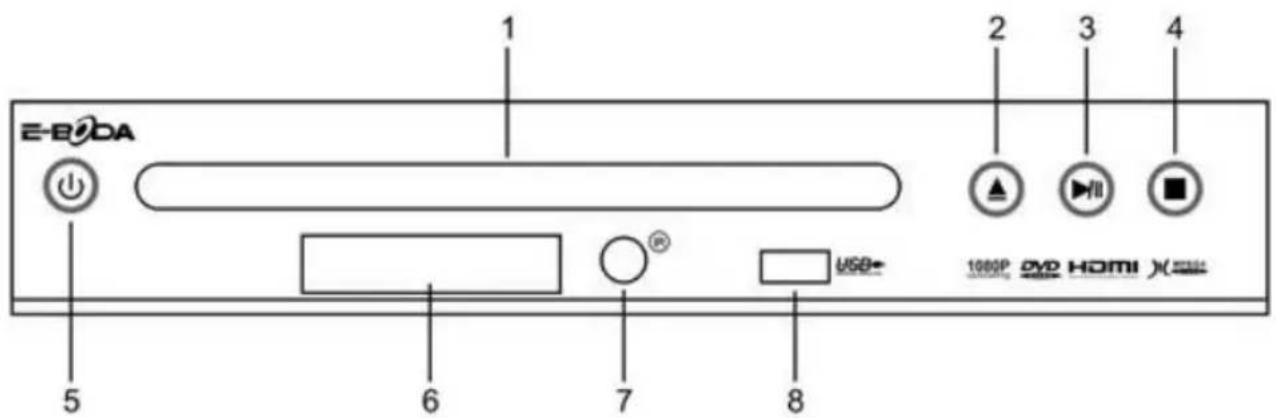

3.1 Panou frontal

1. Trapa Disc 2. Buton Inchis/Deschis
2. Buton Redare/Pauza 4. Buton Oprire
3. Buton Standby 6. Display cu LED
4. Senzor telecomanda 8. Port USB

*Cand aparatul este in modul Standby, nu este deconectat complet de la reteaua de alimentare.

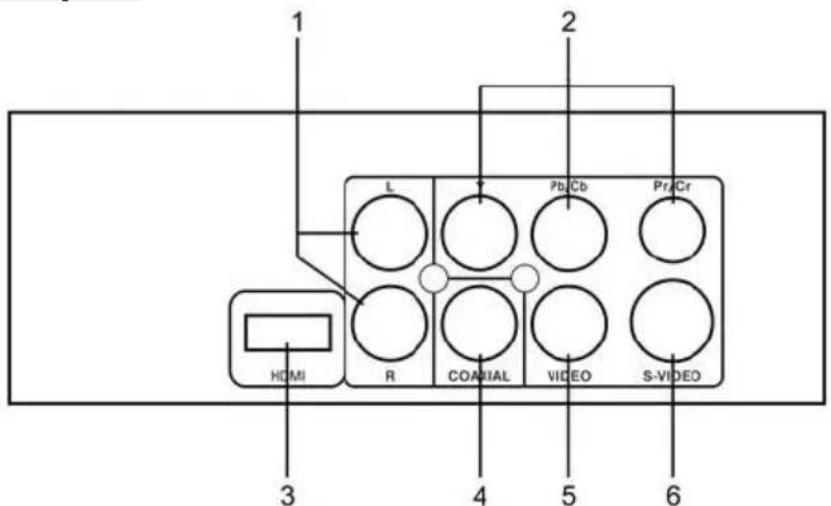

3.2 Panoul spate

1. Iesire Audio Stereo 2CH
2. Iesire Digitala HDMI

3. Iesire Video Composite

4. Iesire Video Component

5. Iesire Digitala Audio Coaxial
6. Iesire S-Video

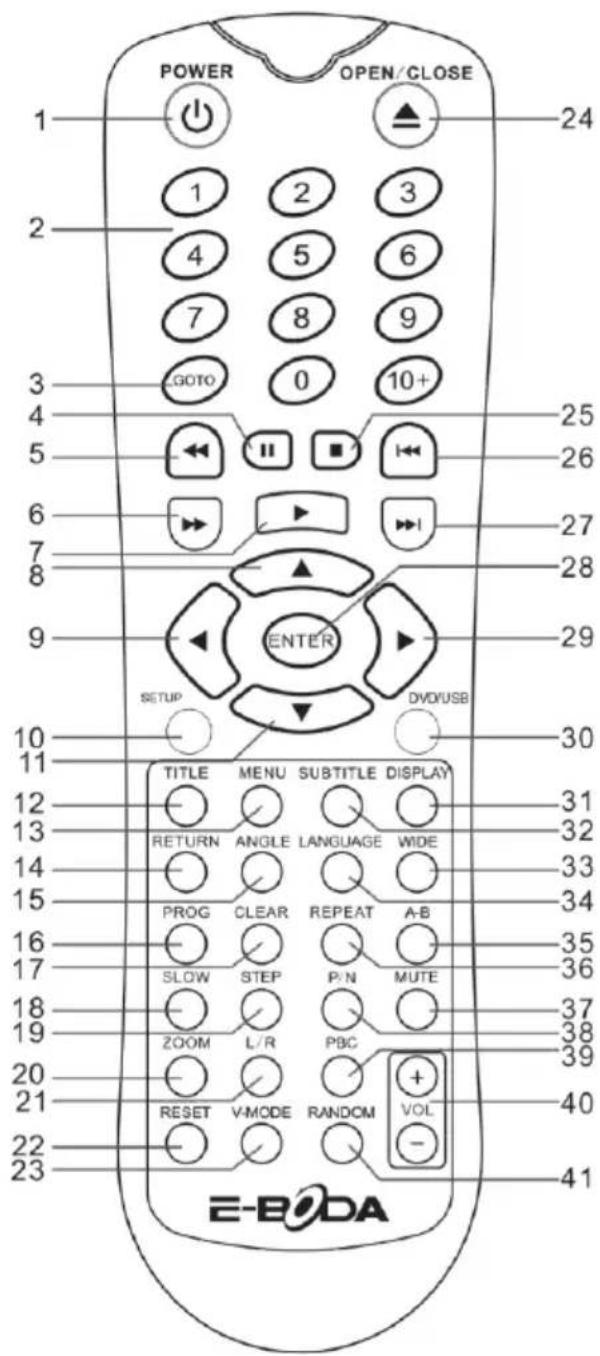

3.3 Telecomanda

1. Pornit ST/BY

2. Butoane numerice

3. Salt la (GOTO)

4. Pauza

5. Inapoi

6. Inainte

7. Joaca

8. Buton SUS

9. Buton stanga

10. Setari

11. Jos

12. Titlu

13. Meniu

14. Intoarce

15. Unghi

16. Program

17. Clear

18. Incet

19. Pas

20. Zoom

21. Canal ST/DR

22. Reset

23. Mod Video

24. Deschidere / Inchidere

25. Stop

26. Anterior

27. Urmator

28. Introduce

29. Buton dreapta

30. DVD / USB

31. Display

32. Subitrare

33. Wide

34. Limba

35. Repetare A-B

36. Repetare

37. Mut

38. NTSC / PAL

39. PBC

40. Volum + / -

41. Aleator

42. Nu expuneti telecomanda la temperaturi mari, de ex. lasand-o in lumina directa a soarelui.

43. Nu permiteti corpurilor straine, in mod special obiectelor metalice, sa patrunda in compartimentul bateriilor.
44. Receptia senzorului de telecomanda al aparatului poate fi afectata daca acesta este expus la lumina solara directa sau lumina artificiala foarte puternica.
45. Pentru a preveni riscul de curgere sau coroziune, scoateti bateriile din telecomanda daca nu intetionati sa o folositi pentru o perioada indelungata.

Nota Importanta:

Cand inlocuiti bateriile, duceti-le pe cele vechi la un centru de colectare, pentru a fi reciclate si pentru a nu afecta mediul inconjurator.

4. CONEXIUNI

Inainte de conectare, asigurati-va ca aparatul este oprit.

Dupa terminarea conexiunilor, porniti aparatul.

Cablurile trebuie conectate corespunzator, urmarind notatiile de pe spatele aparatului. Asigurati-va ca mufele sunt inserate corespunzator.

Atentie:

Nu conectati orice amplifier cu intrare coaxiala - ce nu contine un decoder Dolby digital AC 3 sau DTS.

Orice incercare de redare a unui disc DVD poate avea ca rezultat distrugerea difuzoarelor dumneavoastra si poate afecta auzul uman.

Setarea Sistemului TV

Daca sesizati ca imaginea nu este incadrata corespunzator, este albicioasa sau alb-negru etc, va rugam selectati PAL sau NTSC apasand butonul N/P de pe telecomanda pentru a schimba sistemul TV. Acest aparat poate suporta poze cu diferite rezolutii, ca rezultat acestea pot fi afisate marite sau micsorate.

5. OPTIUNILE FUNCTIILOR

Puteti folosi meniul de setari al player-ului pentru a configura functiile si preferintele sale.

Cum sa configurati playerul

Apasati butonul SETUP pentru a intra in meniul de setari.

① Meniul principal:

Folositi butoanele sageti stanga/dreapta (◄/►) pentru a muta cursorul si a selecta titlul submeniurilor.

② Submeniul:

Apasati PLAY pentru a intra in submeniu. Apasand butonul ◀ veti iesi din submeniu inapoi in meniul principal. Apasati butoanele ▲/▼ pentru a naviga in optiunile submeniurilor.

③ Meniul de optiuni:

Selectati optiunea pe care doriti sa o configurati si apasati PLAY sau ▶ pentru a intra in meniul de setari al optiunii. Folositi butoanele ▲/▼ pentru a selecta setarile dorite si apoi apasati PLAY pentru a le activa. Apasand ◀ va veti intoarce in submeniu.

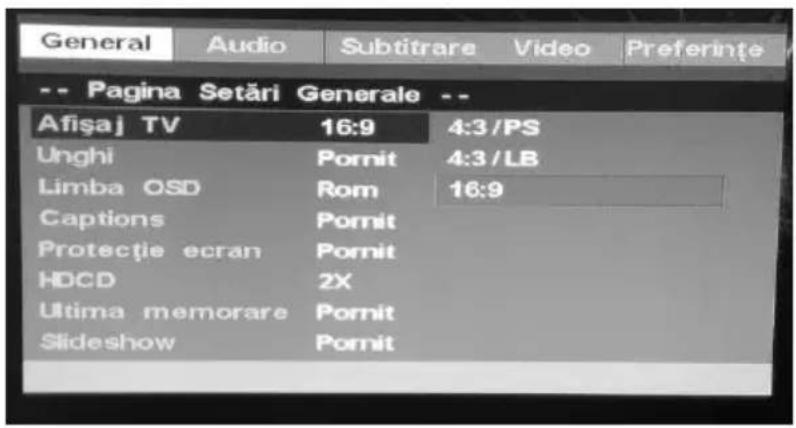

Nota: Aspectul imaginii este presetat pe discul DVD. De aceea redarea unor anumite poze poate fi neconforma cu setarile dmneavoastra.

Unghi (Unghi Vizionare): Unele DVD-uri includ scene inregistrate din mai multe unghiuri. Aceasta setare va permite aparitia automata a pictogramei setare unghi in coltul din drepta sus al ecranului.

Limba OSD: Limba afisajului de pe ecran. Puteti selecta limba dorita pentru meniul de setari si pentru mesajele afisate pe ecran.

Captions (Funtia Captions): Aceasta setare poate afisa sau ascunde functia "closed captions".

Nota: Aceasta functie poate fi folosita doar cu DVD-urile compatibile. Functia “closed captions” este menita sa usureze vizionarea de catre persoanele cu probleme de auz.

Protectie Ecran: Cand redarea unui disc sau media este intrerupta si nu se executa nici o operatiune timp de 5 minute, ecranul se va face negru si va aparea un logo care se misca. Functia “protectie ecran” previne defectarea TV-ului dumneavoastra cauzata de afisarea unei singure imagini pentru un timp indelungat.

HDCD: Utilizatorul poate schimba setarile filtrului HDCD.

· Oprit
- 1X: 1X oversampling.
· 2X: 2X oversampling

Ultima Memorare:

- PORNIT: Daca apasati din greseala butonul Open cand vizualizati un DVD sau opriti aparatul, folosind aceasta functie, aparatul va memora automat timpul unde ati ramas cu vizionarea DVD-ului.

Aparatul poate mixa mai multe canale audio pentru a le coda in doua canale stereo. Aceasta functie poarta numele de "Downmix".

Lt/Rt: lesire Audio Dolby Pro Logic® Surround. Acest proces de codare matriceala permite pistolor audio stereo sa compuna patru canale audio (stanga, centru, drepta si surround).

Stereo: lesire audio stereo analogica. Player-ul trimite semnalele de subwoofer si voce catre difuzoarele stanga fata si dreapta fata.

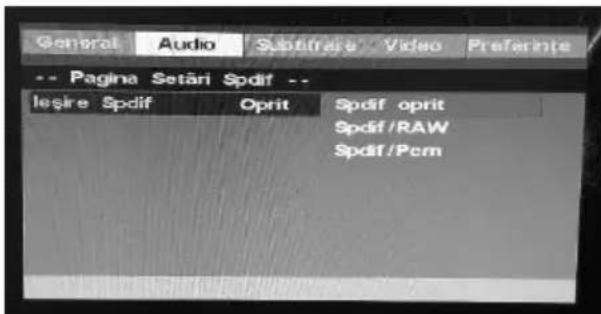

Setari SPDIF

Setati Sony Philips Digital Interface (SP- DIF), proiectat pentru transmisie audio digitala coaxial sau optica.

SPDIF OPRIT: Dezactiveaza transmisia audio digitala.

SPDIF RAW: Cand aparatul este conectat cu un amplificator digital 5.1 pe cablu coaxial sau optic, selectati aceasta optiune pentru a transmite un semnal digital audio brut, fara nici un proces de decodare.

SPDIF PCM: Cand aparatul este conectat cu un

amplificator digital stereo pe cablu coaxial sau optic, selectati aceasta optiune pentru a transmite un semnal stereo PCM modulat.

Dual Mono

Selecteaza modul de iesire LT/RT.

Stereo: Semnalul pentru canalul stang este trimis catre difuzorul stang si semnalul pentru canalul drept este trimis catre difuzorul drept.

L-Mono: Semnalul pentru canalul stang este trimis catre ambele difuzoare, stang si drept.

R-Mono: semnalul pentru canalul drept este trimis catre ambele difuzoare, stang si drept.

Mix-Mono: Ambele canale stereo sunt mixate si codate intr-un singur canal mono. Acelasi sunet va fi trimis catre ambele difuzoare

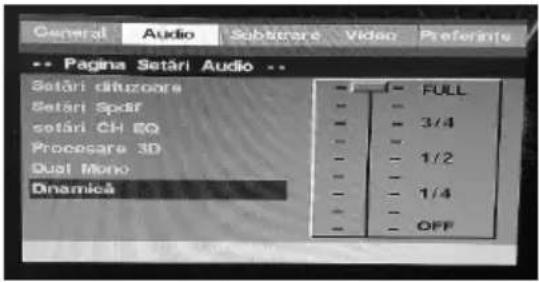

Dinamică

Aceasta sectiune de compresie dinamica se aplica doar DVD-urilor care folosesc Dolby Digital.

Setat pe OFF: Semnalele audio cu frecventa joasa sunt amplificate pentru a creste volumul audio.

Setat intre FULL si OFF: Sunetele de la extremitatile spectrului audio Dolby Digital sunt compresate.

Setat pe FULL: Toate sunetele, indiferent de frecventa lor, sunt distincte si sunt incluse in Dolby Digital dinamic.

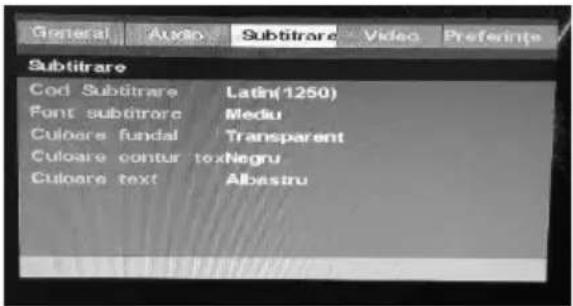

5.3. Pagina Setari Subtitrare

Tip Subtitrare: Puteti selecta tipul subtitrarii pentru a se potrivi cu limba subtitrarii dorite.

- Latin(1250): Suporta subtitrari in Sarba (Latin), Albaneza, Croata, Romana.

- Chirilic(1251): Suporta subtitrari in Rusa, Bulgara, Macedoneana, Sarba (Chirilic) si Ucrainiana.

Font Subtitrare: Sunt disponibile doua marimi de fonturi – mic si mare.

Culoare Fundal: Puteti selecta culoarea fundalului pentru subtitrare. Sunt disponibile 8 culori.

Culoare Contur: Puteti selecta culoarea conturului pentru subtitrare. Sunt disponibile 8 culori.

Culoare Text: Puteti selecta culoarea textului pentru subtitrare. Sunt disponibile 8 culori.

Aceste optiuni difera in functie de versiunea software instalata. Vizitati www.e-boda.ro/support pentru mai multe detalii.

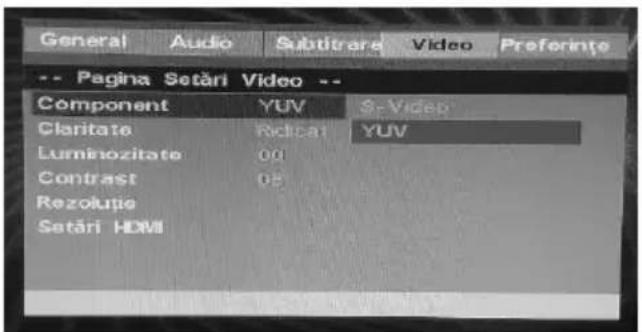

5.4. Pagina Setari Video

Component

Selectati iesirea video potrivita tipului de conexiune folosit.

• YUV: Alegeti aceasta setare daca aparatul este conectat la TV cu un cablu YUV.
• S-Video: Alegeti aceasta setare daca aparatul este conectat la TV cu un cablu S-Video.

Rezoluție

Acesta optiune poate fi folosita numai pentru televizoare prevazute constructiv cu conector HDMI sau YUV. Va rugam cititi instructiunile televizorului pentru a afla rezolutia suportata de acesta.

Acest aparat foloseste tehnologia "UPSCALING" si nu este compatibil cu nici un fisier video HD (high definition).

Daca pe ecranul TV-ului nu apare nimic, apasati tasta "HDres" (butonul 40) in mod repetat la un interval de 5 sec. pentru a selecta rezolutia suportata de TV-ul Dvs.

Calitate

Ajustare nivelul de Claritate / luminozitate / contrast / Gamma / Hue / Saturatie / Luma Delay al imaginii.

Setări HDMI

- HDMI: Puteti selecta activarea sau dezactivarea iesirii HDMI

Specifica standardul folosit pentru iesirea video.

• PAL: Sistem de transmisie folosit in Europa. Televizorul dvs. va receptiona acest semnal daca selectati "PAL TV".
• Auto: Sistem de transmisie folosit in Brazilia. Televizorul dvs. va receptiona acest semnal daca selectati "Auto".
• NTSC: Sistem de transmisie folosit in Coreea, Japonia, USA, Canada si multe alte tari. Cele mai multe DVD-uri sunt inregistrate in format NTSC. Televizorul dvs. va receptiona acest semnal daca selectati "NTSC TV".

Audio

Selectati limba preferata dintr pistele audio ale unui DVD.

• Limba selectata este memorata ca limba implicita si va fi folosita de fiecare data cand redati un disc.
• Limbile variaza de la un disc la altul.
• Puteti selecta de asemenea limbi alternative apasand butonul AUDIO de pe telecomanda.

Subtitrare

Selectati limba preferata pentru subtitrare, din cele inregistrate pe DVD.

• Limba selectata este memorata ca limba implicita si va fi folosita de fiecare data cand redati un disc.
• Subtitrarile variaza de la un disc la altul.
• Puteti selecta de asemenea limbi alternative apasand butonul SUBTITLE de pe telecomanda.

Meniu Disc

Selectati limba preferata pentru meniul discului DVD. Aceasta optiune variaza de la un DVD la altul.

5.6. Control Parental

Este posibila restrictionarea redarii anumitor DVD-uri pentru anumite categorii de persoane, bazata pe varsta lor, de exemplu, anumite scene pot fi blocate sau inlocuite cu altele. Functia “Control Parental” va permite sa restrictionati nivelul de acces. Aceasta functie este protejata cu o parola.

- Aparatul va cere sa introduceti o parola daca ati activat modul "PAROLA".

Nota: Daca redati un disc ce nu suporta functia Control Parental, aparatul nu poate restrictiona accesul la disc.

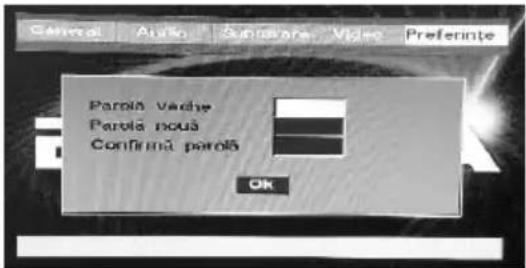

Parola

Mutati cursorul peste optiunea "Schimba" din meniu.

Apasati PLAY. Meniul "Schimba Parola" va fi afisat.

Trebuie sa introduceti mai intai parola veche (parola implicita este 5168). Daca parola veche este introdusa corect, puteti apoi sa o schimbati introducand una noua.

Setari Implicite

Readuce aparatul la setarile de fabrica.

6. Redarea Fisierelor MPEG-1/2

Aparatul poate reda fisiere de pe DVD (.VOB/. MPG/. DAT) In modul Redare Fisier.

Daca un fisier .VOB contine piste audio si subtitrari multiple, puteti schimba de asemenea setarile acestora apasand butonul corespunzator fiecarei functii in acelasi mod ca pentru un DVD conventional.

7. Redarea Fisierelor de pe USB/Card

1. Porniti DVD PLAYER-ul;
2. Asigurati-va ca nu exista nici un disc in aparat;
3. Introduceti stick-ul USB sau cardul de memorie in conectorul USB, respectiv in cititorul de carduri (suporta SD/MMC/MS) de pe DVD player, apoi fisierele vor fi afisate automat.
4. Daca doriti sa le opriti, puteti sa le scoateti direct.

8.Probleme Diverse

In cazul unei probleme tehnice, verificati urmatoarele puncte inainte de a merge cu aparatul la service.

Daca nu reusiti sa rezolvati problema urmarind sfaturile de mai jos, contactati service-ul.

ATENTIE: Nu incercati niciodata sa reparati dumneavoastra aparatul!

Problema	Cauza posibila	Solutie
Ledul POWER nu se aprinde.	Cablul nu este bagat in priza.	Bagati cablul in priza.
Fara imagine.	Nu ati selectat intrarea video corespunzatoare televizorului dvs.	Selectati intrarea video corespunzatoare de pe televizorul dvs, pentru a receptiona semnalul de iesire al player-ului.
	Cablul video nu este conectat corespunzator.	Introduceti complet mufele de pe cablul video în conectorii corespunzatori.
Fara sunet.	Cablul audio nu este conectat corespunzator.	Introduceti complet mufele de pe cablul audio în conectorii corespunzatori.
	Sistemul audio nu este pornit.	Porniti sistemul audio.
	Nu ati selectat iesirea audio corecta.	Selectati iesirea audio corecta in meniul de setari.
Imagine distorsionata.	Discul este murdar.	Scoate si curatati discul.
	Player-ul este in modul Cue sau Review.	In aceste moduri pot aparea distorsiuni ale imaginii. Acest lucru este normal.
Palpaire sau lumina instabila.	Defect cauzat de un sistem de protectie la copiere.	Conectati player-ul direct la TV.
Player-ul nu citeste.	NU este nici un disc in aparat.	Introduceti un disc.
	Disc incompatibil.	Introduceti un disc compatibil (verificati formatul discului si standardul de culoare).
	Discul a fost indrodus cu fata in jos.	Verificati ca discul sa fie introdus corect.
	Discul nu este pozitionat corect pe trapa.	Verificati ca discul sa fie pozitionat corect.
	Discul este murdar.	Curatati discul.
	Player-ul nu este configurat corespunzator.	Folositi meniul de setari pentru a modifica setarile.
	Functia Control Parental este activat	Dezactivati aceasta functie sau schimbati nivelul de acces.
Nici un raspuns la apasarea butoanelor	Interferente de la radiatii electromagnetice sau alti factori ca electricitatea statica.	Opriti player-ul sau scoateti-l din priza, apoi reporniti-l.
Telecomanda nu functioneaza.	Telecomanda nu este aliniata cu senzorul de pe fata aparatului.	Indreptati telecomanda catre senzor.
	Telecomanda este in afara razei de acoperire.	Verificati ca telecomanda sa nu fie mai departe de 7 m de senzor.
	Bateriile sunt consumate.	Inlocuiti bateriile cu unele noi.

Nota:

Acest aparat foloseste tehnologie de protectie la copiere reglementata de creante in conformitate cu diferite patente SUA si alte drepturi de proprietate intelectuala ale Macrovision Corporation si alti detinatori. Utilizarea tehnologiei mentionate mai sus este restrictionata de Macrovision Corporation si este destinata exclusiv pentru uz privat sau distributie limitata, cu exceptia cazului autorizat de Macrovision Corporation. Ingineria inversa si dezasamblarea este interzisa.

Este posibil ca anumite discuri sa nu poata fi redate pe acest aparat, datorita sistemului de inregistrare a acestora sau a unor discuri CD-R/RW sau DVD±R/RW corupte.

9. Specificatii Tehnice

Compatibilitati de redare	DVD/DVD-R /CD/CD-R/CD-RW/JPEG/Mp3
Iesiri HD	HDMI Video/Audio
Iesiri Video	Video ComponentVideo CompositeS-video
Iesiri Audio	Analogic 2.0-CH-audio (2 Vrms (1 Khz))Audio digital coaxial (1,5 Vp-p)
Caracteristici generale	Tensiune: 100-240 V AC, 50/60 Hz.Putere consumata: 20 WSistem Video PAL/NTSC
Accesorii	Cablu HDMITelecomandaCertificat de garantieManual de utilizare

10. RECICLARE

Acest produs este marcat cu simbolul de colectare selectiva a deseurilor electrice si electronice. Acest simbol indica faptul ca produsul trebuie sa fie acceptat de un sistem de colectare selectiva a deseurilor, în conformitate cu Directiva 2002/96/CE UE, astfel încat acesta sa poata fi reciclat sau dezasamblat, în scopul de a minimiza impactul asupra mediului. Retineti ca daca nu sunt sortate, produsele electronice pot fi potential periculoase pentru mediu si pentru sanatatea umana, deoarece acestea pot contine substante periculoase.
