MANUAL DE UTILIZARE UAM 5612 DTTL ARCTIC COOLING

Vă rugăm să citiți mai întai manualul de utilizare!

Stimate client,

Vă multumim pentru că preferați un produs Arctic. Sperăm să obțineți cele mai bune rezultate de pe urma produsului nostru care a fost fabricat utilizând o calitate superioară și o tehnologie modernă. Prin urmare, vă rugăm să citiți cu atenție întregul manual de utilizare și documentele însoțitoare acestuia înainte de utilizarea produsului și să le păstrați pentru consultări ulterioare.. În cazul în care predați produsul altcuiva, predați și manualul de utilizare. Respectați toate avertizările și informațiile din manualul de utilizare. Rețineți că manualul de utilizare se aplică și pentru alte modele. Diferențele dintre modele vor fi identificate în manual.

Explicația simbolurilor

În manualul de utilizare sunt utilizate următoarele simboluri:

Informații importante sau recomandări utile cu privire la utilizare.

Avertisment de situații periculoase cu privire la viață și proprietate.

Avertisment de soc electric

Avertisment de risc de incendiu.

Avertisment de suprafete fierbinti.

CE

1 Instructiuni importante și avertismente privind siguranța și mediul înconjurător 4

Siguranța generală....4

Siguranța la lucrul cu gazul....4

Siguranța instalațiilor electrice ....5

Siguranța produsului 6

Domeniu de utilizare....8

Siguranța copiilor 8

Depozitarea la deşeuri a produsului vechi .....8

Depozitarea la deşeuri a materialelor de ambalare....9

Transportul ulterior....9

2 Informații generale 10

Prezentare generală ....10

Continutul pachetului....11

Specificații tehnice 12

Tabelul injectoarelor 12

3 Instalare 13

Înainte de instalare....13

Instalarea și conectarea....14

Adaptarea la tipul de gaz folosit ....15

4 Pregătiri 18

Sfaturi pentru economisirea energiei .....18

Prima utilizare....18

Curățarea inițială a aparatului .....18

Încălzirea inițială.... 18

5 Utilizarea plitei 19

Informații generale despre prepararea alimentelor 19

Utilizarea plitelor.... 19

6 Utilizarea cuptorului 21

Informații generale referitoare la coacere, fripturi și prepararea la grill.... 21

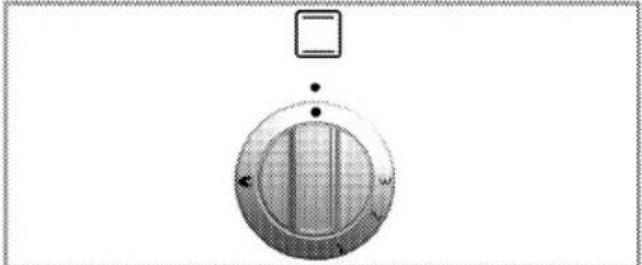

Utilizarea cuptorului cu gaz 22

Tabelul duratelor de preparare 23

Utilizarea grill-ului cu gaz 23

Tabelul duratelor de preparare 24

7 Întreținere și curățare 25

Informații generale 25

Curățarea plitei 25

Curățarea panoului de control 25

Curățarea cuptorului 25

Demontarea uşii cuptorului 25

Demontarea geamului interior al uşii.... 26

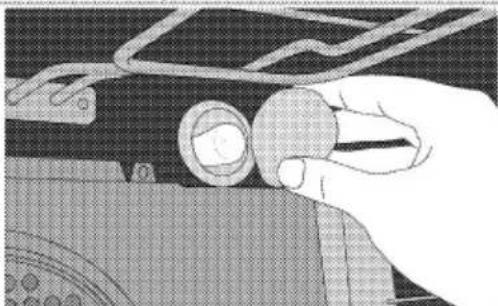

Înlocuirea lămpii cuptorului 26

8 Remedierea problemelor 27

1 Instructiuni importante și avertismente privind siguranța și mediul înconjurător

Această secțiune conține informații cu privire la siguranța care vă vor ajuta să vă protejați împotriva riscului de vătămare corporală sau pagube materiale. Nerespectarea acestor instrucțiuni va duce la anularea oricărei garanții.

Siguranța generală

- Acest produs poate fi utilizat de către copii cu vârsta peste 8 ani sau mai mari și persoane cu capacități fizice, senzoriale sau mintale reduse sau lipsă de experiență și cunoștințe, dacă sunt supravegheați sau instruiți cu privire la utilizarea produsului într-o manieră sigură și înțeleg pericolele implicate.

Acest produs nu este destinat pentru jocul copiilor. Curățarea și întreținerea nu vor fi efectuate de către copii fără supraveghere.

- A nu se amplasa produsul pe o pardoseală acoperită cu covor. În caz contrar, lipsa fluxului de aer sub produs va conduce la supraîncălzirea părților electrice. Acesta va cauza probleme produsului.

- Procedurile de instalare și reparații trebuie efectuate de către agenți de service autorizați. Producătorul nu este răspunzător

pentru daunele rezultate din procedurile efectuate de către persoanele neautorizate care pot anula și garanția. Înainte de instalare, citiți instrucțiunile cu atenție.

• Nu folosiți produsul dacă este defect sau prezintă defecte vizibile.
• După fiecare utilizare verificați dacă butoanele produsului sunt închise.

Siguranța la lucrul cu gazul

• Lucrările la echipamentele și rețelele de gaz pot fi efectuate numai de persoane calificate autorizate.
• Înainte de instalare, asigurați-vă că aparatul este reglat pentru parametrii rețelei locale de gaz (tipul și presiunea gazului).
• Acest aparat nu este conectat la un sistem de evacuare a gazelor arse. Aparatul trebuie instalat și conectat conform reglementărilor în vigoare. Se va acorda o atenție deosebită reglementărilor în vigoare privind ventilația; vezi înainte de instalare, pagina 13
• Utilizarea unei mașini de gătit cu gaz produce !căldură, umiditate și gaze de combustie în încăperea în care este instalată. Asigurați-vă

că bucătăria !este bine ventilată în special când folosiți aparatul: mențineți orificiile de ventilare naturală deschise, sau instalați un dispozitiv de ventilare mecanică (hotă). Utilizarea prelungită și intensivă a aparatului poate necesita ventilare suplimentară, de exemplu prin sporirea turației ventilatorului hotei.

- Echipamentele și rețelele de gaz trebuie verificate periodic pentru a asigura funcționarea corectă a acestora. Regulatorul, furtunul și colierul acestuia trebuie verificate periodic și înlocuite la perioadele recomandate de producătorul acestora sau când este necesar.

- Curățați regulat arzătoarele. Flacăra trebuie să fie albastră și uniformă.

- Aparatele cu gaz necesită o combustie corectă. În cazul unei combustii incomplete, este posibil să se genereze monoxid de carbon (CO). Monoxidul de carbon este un gaz incolor, inodor și foarte toxic, ce poate produce moartea chiar și în doze foarte mici.

- Solicitați de la compania distribuitoare de gaze informații cu privire la numerele de urgență și măsurile de siguranță ce trebuie luate la detectarea mirosului de gaz.

Măsuri de luat la detectarea mi- rosului de gaz

• Nu folosiți flăcări deschise și nu fumați. Nu acționați butoane electrice (de ex. întrerupătoarele becurilor, soneria etc). Nu folosiți telefoane fixe sau mobile. Pericol de explozie și intoxicație!
• Închideți toate robinetele aparatelor cu gaz și gazometrelor.
• Deschideți ușile și ferestrele.
• Verificați strângerea tuturor tuburilor și conexiunilor. Dacă simții în continuare miros de gaz, părăsiți locuința.
• Avertizați vecinii.
• Chemați pompierii. Folositi un telefon din afara locuinței.
• Nu reveniți în casă decât după ce vi se confirmă că nu există pericole.

Siguranța instalatiilor electrice

- Dacă produsul are o defectiune, nu trebuie folosit decât după ce este reparat de către un agent de service autorizat. Pericol de electrocutare!

- Conectați produsul numai la o priză/linie împământată cu tensiunea și protecția indicată în "Specificații tehnice".

Împământarea trebuie efectuată de un electrician calificat la folosirea produsului cu sau fără transformator. Compania noastră nu își asumă răspunderea pentru

daunele survenite în urma împământării neconforme cu normele locale.

• Nu spălați niciodată produsul turnând apă pe acesta! Pericol de electrocutare!
• Nu atingeți niciodată ștecherul cu mâinile ude! Nu trageți de cablu pentru a-l scoate din priză, ci apucați de ștecher.
• Produsul trebuie scos din priză în timpul instalării, întreținerii, curățării și reparațiilor.
• În cazul deteriorării cablului de alimentare, acesta trebuie înlocuit de producător, de agentul său de service sau de o persoană cu calificări similare pentru a evita pericolele.
• Aparatul trebuie instalat astfel încât să permită deconectarea totală de la rețeaua electrică. Separarea trebuie să se realizeze fie printr-un ștecher, fie printr-un comutator încorporat în instalația electrică fixă, conform normelor de construcții.
• Suprafața din spatele cuptorului se înfierbântă în timpul utilizării. Asigurați-vă că racordurile de gaz / electricitate nu ating suprafața din spate; în caz contrar, racordurile se pot deteriora.
• Nu striviti cablul de alimentare între ușa cuptorului și ramă; nu îl trasați peste suprafețele fierbiniți.

În caz contrar, izolația cablului se poate topi, putând provoca scurtcircuite și incendii.

• Lucrările la echipamentele și rețelele electrice pot fi efectuate numai de persoane calificate autorizate.
• În cazul unei defectiuni, opriți produsul și deconectați-I de la rețeaua de electricitate. Decuplați siguranța de la panoul electric.
• Asigurați-vă că siguranța are capacitatea adecvată pentru acest produs.

Siguranța produsului

• Aparatul și piesele sale accesibile pot deveni fierbinti în timpul folosirii. Evitați atingerea elementelor fierbinti. Copiii mai mici de 8 ani trebuie ținuți la distanță sau supravegheați continuu.
• Nu folosiți produsul când logica sau coordonarea vă sunt afectate de alcool și / sau medicamente.
• Aveți grijă când preparați rețete care includ băuturi alcoolice. Alcoolul se evaporă la temperaturi mari și poate provoca incendii deoarece se va aprinde în contact cu suprafețele fierbinti.

• Nu lăsați materiale inflamabile lângă produs, deoarece părțile laterale ale acestuia se pot încălzi în timpul utilizării.

• În timpul folosirii, aparatul se înfierbântă. Evitați atingerea elementelor de încălzire din interiorul cuptorului.

• Asigurați-vă că orificiile de ventilare nu sunt înfundate.
• Nu încălziți cutii și borcane închise în cuptor. Presiunea acumulată în cutie/borcan poate provoca explozia acestuia.
• Nu amplasați tăvi de gătit, recipiente sau folie din aluminiu direct pe partea inferioară a cuptorului. Căldura acumulată poate deteriora partea inferioară a cuptorului.
• 'Nu folosiți substanțe de curățare abrazive sau raclete metalice ascuțite pentru a curăța geamul ușii cuptorului, deoarece acestea pot să zgârie suprafața și pot să ducă la spargerea geamului.
• Nu folosiți sisteme cu aburi pentru a curăța acest aparat, deoarece există pericol de șoc electric.
• Nu folosiți produsul dacă geamul ușii este demontat sau crăpat.
• Mânerul cuptorului nu este un uscător de prosoape. Nu agățați prosoape, mănuși sau produse textile similare când folosiți funcția grill cu ușa deschisă.
• Folosiți mănuși de cuptor termoizolatoare când introducți

sau scoateți alimente în/din cuptorul fierbinte.

• Asigurați-vă că aparatul este oprit înainte de a înlocui lampa, pentru a evita pericolul de șoc electric.
• Închideți capacul numai după ce plitele sau arzătoarele s-au răcit. Capacul trebuie să fie uscat înainte de deschidere, pentru a evita scurgerea apei în spatele cuptorului sau în interiorul acestuia.
• Prepararea nesupravegheată pe plită a alimentelor cu ulei sau grăsime poate fi periculoasă și poate provoca incendii. Nu încercați NICIODATĂ să stingeți un incendiu cu apă, ci opriți aparatul, apoi acoperiți flacăra cu un capac sau cu o pătură contra incendiului.

• Pericol de incendiu: Nu depozitați obiecte pe suprafețele de gătit. Pentru a preveni incendiile;

• Asigurați-vă că ștecherul este conectat corect la priză pentru a nu face scântei.

• Nu folosiți cabluri deteriorate, tăiate sau prelungitoare; folosiți cablul original.
• Asigurați-vă că ștecherul nu este umed sau ud.
• Asigurați-vă că racordul la gaz este montat corect și nu există scurgeri.

Domeniu de utilizare

• Acest produs este destinat uzului casnic. Se interzice utilizarea comercială.
• Acest aparat este destinat numai gătitului alimentelor. Nu trebuie folosit pentru alte scopuri, de exemplu pentru încălzirea încăperilor.
• Nu folosiți acest produs pentru încălzirea farfuriilor sub grill, pentru uscarea ștergarelor și cârpelor de vase etc. pe mâner sau pentru încălzirea încăperilor.
• Producătorul nu este responsabil pentru pagubele provocate de utilizarea sau manipularea incorrectă.
• Cuptorul poate fi folosit pentru dezghețarea, coacerea, prăjirea și prepararea la grill a alimentelor.

Siguranța copiilor

• Componentele accesibile se pot înfierbânta în timpul folosirii. Nu lăsați copiii să se apropie de aparat.
• Ambalajele pot fi periculoase pentru copii. Nu lăsați ambalajele la îndemâna copiilor. Depozitați la deșeuri toate ambalajele conform standardelor de mediu.

• Produsele electrice și/sau pe gaz sunt periculoase pentru copii. Nu lăsați copiii să se apropie de produs în timp ce funcționează și nu îi lăsați să se joace cu acesta.

• Aveți la dispoziție un sistem suplimentar de protecție împotriva atingerii ușii cuptorului. Această piesă trebuie montată când în apropierea cuptorului se află copii mici.

• Nu amplasați pe aparat obiecte pe care copiii ar fi tentați să le apuce.
• Nu amplasați obiecte grele pe ușa deschisă și nu permiteți copiilor să se așeze pe aceasta. Pericol de răsturnare a cuptorului sau de deteriorare a balamalelor.

Depozitarea la deşeuri a produsului vechi

Conformitate cu Directiva WEEE și depozitarea la deșeuri a produ- sului uzat:

Acest produs respectă Directiva UE WEEE (2012/19/UE). Produsul este marcat cu un simbol de clasificare pentru deșeuri electrice și electronice (WEEE).

Acest produs a fost fabricat folosind piese și materiale de înaltă calitate, care pot fi refolosite și reciclate. Nu depozitați produsul uzat împreună cu gunoiul menajer la sfârșitul duratei sale de funcționare. Duceți-l la un centru de colectare pentru reciclarea echipamentelor electrice și electronice. Luați legătura cu autoritățile locale pentru a afla

informații despre aceste centre de colectare.

Conformitate cu Directiva RoHS:

Produsul pe care I-ați achiziționat respectă Directiva UE RoHS (2011/65/UE). Nu conține materiale dăunătoare și interzise specificate în Directivă.

Depozitarea la deşeuri a materialelor de ambalare

- Materialele de ambalare sunt periculoase pentru copii. Păstrați materialele de ambalare într-un loc sigur, la care copiii nu au acces. Materialele de ambalare ale produsului sunt fabricate din materiale reciclabile. Sortați-le și depozitați-le la deșeuri în mod corect. Nu le depozitați împreună cu gunoiul menajer.

Transportul ulterior

- Păstrați cutia originală a produsului și transportați-l în aceasta. Respectați instrucțiunile

de pe cutie. Dacă nu aveți cutia originală, ambalați produsul în folie cu bule sau în carton gros și lipiți-l cu bandă adezivă.

• Pentru a preveni deteriorarea uşii cuptorului de către grilajul și tava din interior, așezați o fâșie de carton în interiorul uşii cuptorului, în dreptul tăvilor. Lipiți cu bandă adezivă ușa cuptorului de pereții laterali.
• Asigurați capacele arzătoarelor și suporturile pentru recipiente cu bandă adezivă.
• Nu apucați de ușă sau de mâner pentru a ridica sau muta produsul.

Nu amplasați obiecte pe produs; mutați-l în poziție verticală.
Verificați aspectul general al produsului pentru a determina dacă nu a fost deteriorat în timpul transportului.

2 Informații generale

Prezentare generală

1 Capac superior 5 Tavă

2 Placă arzător 6 Uşă frontală

3 Panou de comandă 7 Piesă inferioară

4 Grilaj 8 Måner

1 Buton lampă și rotisor

2 Arzător normal Stânga spate

3 Arzător rapid Stânga față

4 Arzător auxiliar Dreapta față

5 Arzător normal Dreapta spate

6 Buton cuptor

7 Cronometru mecanic

8 Buton aprindere

Continutul pachetului

Accesoriiile furnizate pot varia în funcție de modelul produsului. Este posibil ca unele accesorii descrise în manualul de utilizare să nu fie furnizate cu produsul dvs.

1. Manual de utilizare

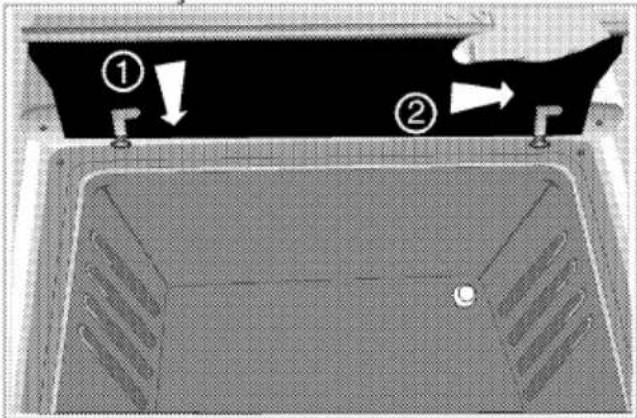

2. Tavă de cuptor

Folosită pentru produse de patiserie, alimente congelate și fripturi mari.

Folosit pentru fripturi și pentru amplasarea pe șina dorită a alimentelor care vor fi coapte, fripte sau gătite în caserole.

Folosită pentru prepararea la grill cu ușa cuptorului deschisă. Acesta protejează panoul de control și butoanele împotriva căldurii și reziduurilor.

Folosită pentru a prepara uniform la grill carne, pui și pește.

• Fixați alimentele pe rotisor folosind tepușele.
• Amplasați cadrul rotisorului în cuptor, la nivelul motorului rotisorului.
• Introduceți marginea ascuțită a rotisorului în motorul pentru rotisor și amplasati rotisorul pe cadru.
• Detaşati mânerul rotisorului în timpul preparării la grill.

1 Cadru rotisor
2 Mâner din plastic
3 Țepușă

Specificatii tehnice

GENERAL
Dimensiuni exterioare (înălțime/lățime/adâncime)	850 mm/500 mm/600 mm
Tensiune/frecvență	220-240 V ~ 50 Hz
Tip cablu / sectiune	H05VV-FG 3 x 0,75 mm^2
Lungime cablu	max. 2 m
Categorie produs gaz	II _2H3B/P
Tip/presiune gaz	NG G 20/20 mbar
Consum total de gaz	10.4 kW
Conversie tip/presiune gaz^§	LPG G 30/28-30 mbar
– optional
PLITĂ
Arzătoare
Stânga spate	Arzător normal
Putere	2 kW
Stânga față	Arzător rapid
Putere	2.9 kW
Dreapta față	Arzător auxiliar
Putere	1 kW
Dreapta spate	Arzător normal
Putere	2 kW
CUPTOR/GRILL
Cuptor principal	Cuptor cu gaz
Lampă interioară	15-25 W
Consum energie grill	2.5 kW
Consum gaz cuptor	2.5 kW

Specificațiile tehnice se pot modifica fără preaviz în scopul îmbunătățirii calității produsului.

Illustrațiile din acest manual ar doar rol explicativ, fiind posibil să nu fie identice cu produsul dv.

Valorile declarate pe etichetele produsului sau în documentația însotitoare sunt obținute în condiții de laborator, conform standardelor în vigoare. Aceste valori pot varia în funcție de condițiile de utilizare și de mediu.

Tabelul injectoarelor

Pozitie zonă plită	2 kWStânga spate		2.9 KWStânga față	1 KWDreapta față		2 KWDreapta spate
Tip gaz / Presiune gaz
G 20/20 mbar	103		115	72		103
G 30/28-30 mbar	72		87	50		72
Tip gaz / Presiune gaz		Cuptor cu gaz			GRILL
G 20/20 mbar		115			115
G 30/28-30 mbar		73			73

3 Instalare

Produsul trebuie instalat de o persoană calificată, conform reglementărilor în vigoare. În caz contrar, garanția va fi anulată. Producătorul nu își asumă răspunderea pentru daunele produse în urma efectuării procedurilor de către persoane neautorizate și poate anula garanția.

Înainte de instalare

Pentru a asigura circulația aerului prin orificiile de ventilare de sub aparat, recomandăm instalarea aparatului pe o suprafață dură, astfel încât picioarele să nu se afunde în covor sau în alte suprafețe moi.

Podeaua bucătăriei trebuie să poată susține greutatea aparatului, a recipientelor și a alimentelor.

• Puteți amplasa corpuri de mobilă pe ambele părți ale aparatului, cu condiția menținerii unei distanțe de 400mm față de obiectele de deasupra și de 65mm față de obiectele din lateral.
• Aparatul poate fi instalat și fără obiecte de mobilier în jur. Lăsați o distanță de minim 750 mm deasupra suprafetei plitei.
  (*) Dacă urmează să montați o hotă deasupra mașinii de gătit, citiți instrucțiunile producătorului hotei cu privire la înălțimea de montare (min. 650 mm).
• Aparatul se încadrează în clasa 1, putând fi amplasat cu spatele și o latură lipite de pereții bucătăriei, mobilier de bucătărie sau echipamente de orice dimensiune.
  Mobilierul de bucătărie sau echipamentul de pe cealaltă latură nu poate fi mai mare decât aparatul.
• Mobilierul de bucătărie de lângă aparat trebuie să fie rezistent la căldură (min. 100 °C).

Ventilarea camerei

Încăperea trebuie să aibă o fereastră care se poate deschide; unele încăperi pot necesita și ventilarea permanentă.

Aerul din încăpere este folosit pentru alimentarea arderii, iar gazele rezultate în urma arderii sunt emise direct în încăpere.

Ventilarea corectă a camerei este esențială pentru utilizarea în siguranță a aparatului. Dacă nu există ferestre sau uși pentru ventilarea camerei, trebuie să creați un orificiu de ventilare. Aparatul poate fi instalat într-o bucătărie, bucătărie-sufragerie sau dormitor-sufragerie, însă nu poate fi instalat într-o încăpere în care se află o cadă sau un duș. Aparatul nu poate fi instalat într-un dormitor-sufragerie mai mic de 20m³.

Nu instalați acest aparat într-o încăpere subterană, cu excepția cazului în care are cel puțin un perete cu deschidere deasupra nivelului solului.

Dimensiunea încăperii	Orificiu de ventilare
sub 5 m^3	min. 100 cm^2
5 m^3 - 10 m^3	min. 50 cm^2
peste 10 m^3 ,den	nu este necesar
La subsol / demisol	min. 65 cm^2

Instalarea și conectarea

Produsul trebuie instalat și racordat conform regulilor de instalare în vigoare.

Nu instalați produsul lângă frigidere sau congelatoare. Căldura emisă de produs va spori consumul de energie al aparatelor de răcire.

• Produsul trebuie transportat de cel puțin două persoane.
• Produsul trebuie amplasat direct pe podea. Nu trebuie amplasat pe un soclu sau piedestal.

Nu apucați de ușă și/sau de mâner pentru a ridica sau muta produsul. Ușa, mânerul sau balamalele se pot defecta.

Racordul electric

Conectați produsul la o priză împământată protejată de o siguranță de capacitate adecvată, conform datelor din tabelul "Specificații tehnice". Împământarea trebuie efectuată de un electrician calificat la folosirea produsului cu sau fără transformator. Compania noastră nu își asumă răspunderea pentru daunele survenite în urma folosirii produsului fără o instalație de împământare în conformitate cu normele locale.

PERICOL:

Produsul trebuie conectat la rețeaua electrică numai de o persoană calificată și autorizată. Perioada de garanție a produsului începe numai după instalarea corectă. Producătorul nu își asumă răspunderea pentru daunele produse în urma efectuării procedurilor de către persoane neautorizate.

PERICOL:

Cablul de alimentare nu trebuie presat, îndoit, strivit sau atins de piesele fierbinti ale produsului. În cazul în care cablul de alimentare este deteriorat, trebuie înlocuit de un electrician calificat. În caz contrar, există pericol de şoc electric, scurtcircuit sau incendiu!

Parametrii rețelei electrice trebuie să corespundă parametrilor specificați pe eticheta cu tipul produsului. Plăcuța de identificare poate fi văzută după deschiderea capacului inferior sau este amplasată pe peretele posterior al aparatului, în funcție de tipul acestuia.

Cablul de alimentare al produsului trebuie să respecte valorile din tabelul "Specificații tehnice".

Ștecherul cablului de alimentare trebuie să fie ușor accesibil după instalare (nu îl trasați deasupra plitei).

PERICOL:

Înainte de a efectua lucrări la instalația electrică, deconectați produsul de la priză. Pericol de electrocutare!

Introduceți cablul de alimentare în priză.

Racordarea la gaz

PERICOL:

Produsul poate fi conectat la rețeaua de gaz numai de o persoană calificată și autorizată. Pericol de explozie sau intoxicație în cazul preparațiilor efectuate de persoane necalificate! Producătorul nu își asumă răspunderea pentru daunele produse în urma efectuării procedurilor de către persoane neautorizate.

PERICOL:

Înainte de a începe lucrările la instalația de gaz, opritii alimentarea cu gaz. Pericol de explozie!

- Condițiile și valorile de reglare a gazului sunt indicate pe etichete.

Produsul este echipat pentru gaze naturale (GN).

- Instalația de gaze naturale trebuie pregătită înainte de instalarea aparatului.

• Instalația de gaze naturale trebuie să se termine cu o conductă flexibilă astupată. Reprezentatul de service va demonta dopul în timpul racordării și va conecta produsul folosind un racord drept.
• Asigurați-vă că robinetul conductei de gaze naturale este ușor accesibil.
• Pentru a utiliza ulterior produsul cu alt tip de gaz, apelati la un agent de service autorizat pentru efectuarea conversiei.

PERICOL:

Furtunul de gaz nu trebuie presat, îndoit, strivit sau atins de piesele fierbinti ale produsului.

Deteriorarea furtunului de gaz poate provoca explozii.

- Împingeti produsul spre peretele bucătăriei.

• Reglarea picioarelor cuptorului

Vibrațiile pot provoca deplasarea recipientelor de gătit. Acest pericol poate fi evitat prin echilibrarea produsului în plan orizontal.

Pentru siguranța proprie, asigurați-vă că produsul este echilibrat rotind cele patru picioare și aliniind produsul cu suprafața mobilierului.

Verificarea finală

1. Deschideți alimentarea cu gaz.

2. Verificați fixarea și strângerea corectă a instalatiei de gaz.

3. Aprindeți arzătoarele și verificați aspectul flăcării.

Flacăra trebuie să fie albastră și să aibă o formă regulată. Dacă flacăra este gălbuie, verificați așezarea corectă a capacului arzătorului sau curățați arzătorul.

Adaptarea la tipul de gaz folosit

PERICOL:

Înainte de a începe lucrările la instalația de gaz, opriți alimentarea cu gaz.

Pericol de explozie!

Pentru a modifica tipul de gaz folosit, schimbați toate injectoarele și reglați toate robinetele în poziția de debit redus.

Schimbarea injectoarelor arzătoarelor

1. Scoateți capacul și corpul arzătorului.
2. Deşurubați injectoarele rotindu-le în sens anti orar.
3. Montați injectoarele noi.
4. Verificați fixarea și strângerea corectă a tuturor conexiunilor.

Pozitia injectoarelor noi este marcată pe ambalaj sau în tabelul de la Tabelul injectoarelor, pagina 12.

1 Dispositiv de supraveghere a flăcării (în funcție de model)

2 Aprindere electrică

3 Injector

4 Arzător

Cu exceptia unor situații speciale, nu încercați să demontați robinetele arzătoarelor. Schimbarea robinetelor poate fi efectuată numai de personal de service autorizat.

Reglaj debit gaz redus pentru robinetele plitei

1. Aprindeți arzătorul care trebuie reglat și rotiți butonul la putere minimă.
2. Demontați butonul de pe robinet.
3. Folosiți o şurubelnită de dimensiuni adecvate pentru a acționa şurubul de reglare a debitului.

În cazul GPL (butan - propan) rotiți şurubul în sensul acelor de ceasornic. În cazul gazului natural, rotiți o singură dată şurubul în sens contrar acelor de ceasornic.

» Înălțimea normală a unei flăcări drepte în poziția flacără mică trebuie să fie de 6-7 mm.
4. Dacă flacăra este mai înaltă, rotiți șurubul în sensul acelor de ceasornic. Dacă este mai mică, rotiți în sens invers acelor de ceasornic.

1. Ca verificare finală, rotiți robinetul în poziția flacără mare și flacără mică și verificați dacă flacăra nu se stinge.

În funcție de tipul robinetului de gaz al aparatului dumneavoastră, poziția şurubului de reglare poate varia.

Schimbarea injectorului grill-ului

1. Deschideti uşa din față.
2. Deşurubați şurubul arzătorului grill-ului.
3. Trageți ușor arzătorul grill-ului (1) pentru a-l desprinde de conexiunile din spate.
4. Deşurubați injectorul rotindu-l în sens invers acelor de ceasornic.
5. Montați injectorul nou.

1 Arzător cu gril
2 Suportul injectorului
3 Injector

Schimbarea injectorului cuptorului

1. Deşurubați şuruburile de fixare a peretelui din spate.

1. Deşurubați cele 2 şuruburi (2) ale suportului injectorului (1).

1 Suportul injectorului
2 Şurub
3. Extrageti suportul injectorului.
4. Deşurubați injectorul rotindu-l în sens invers acelor de ceasornic.
5. Montați injectorul nou.

Reglarea debitului redus pentru cuptorul cu gaz

Verificarea periodică a reglajului este extrem de importantă pentru funcționarea corespunzătoare a cuptorului. Pentru siguranță maximă, instrucțiunile din acest manual trebuie urmate cu atenție.

1. Aprindeți arzătorul care trebuie reglat și rotiți butonul la putere maximă.
2. Închideți ușa cuptorului și așteptați 10 - 15 minute înainte de a efectua reglajul.

3. Scoateți butonul.

4. După 15 minute, rotiți butonul la flacăra mică.

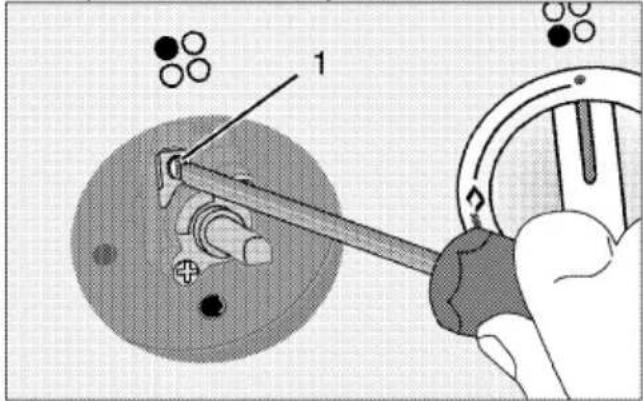

1. Reglați şurubul 1 de pe termostatul cuptorului astfel încât flacăra să aibă o înălțime de 2-3 mm. Rotiți şurubul în sensul acelor de ceasornic pentru a reduce flacăra, sau în sens contrar acelor de ceasornic pentru a mări flacăra.

Dacă temperatura cuptorului crește nejustificat, opriți cuptorul și apelați la un service autorizat pentru a repara termostatul cuptorului.

Butan/ propan | Gaze naturale

Strângeti șurubul pânăla capăt	Slăbiti șurubul
	cu o jumătate de tură

Dacă ați schimbat tipul gazului, trebuie să schimbați și plăcuța de identificare care indică tipul gazului folosit de aparat.

4 Pregătiri

Sfaturi pentru economisirea energiei

Următoarele informații vă vor ajuta să protejați mediul înconjurător și să economisitii energie:

• Folosiți recipiente de culoare închisă sau emailate în cuptor, deoarece transferul de căldură va fi mai eficient.
• La prepararea mâncărurilor, preîncălziți cuptorul dacă se specifică în manualul de utilizare sau în rețetă.
• Nu deschideți frecvent ușa cuptorului în timpul gătirii.
• Încercați pe cât posibil să gătiți simultan mai multe feluri de mâncare în cuptor. Puteți să amplasați câte două recipiente pe grilajul metallic.
• Gătiți succesiv mai multe feluri de mâncare. Astfel, nu va fi necesar să preîncălziți din nou cuptorul.
• Decongelati alimentele congelate înainte de a le găti.
• Folosiți recipiente cu capac pentru prepararea mâncărurilor. În lipsa capacului, consumul de energie poate crește de 4 ori.
• Selectați arzătorul în funcție de dimensiunea bazei recipientului utilizat. Alegeți recipiente de dimensiune adaptată la mâncarea preparată. Recipientele mari necesită mai multă energie.

Prima utilizare

Curățarea inițială a aparatului

Suprafața poate fi deteriorată de unii detergenti sau materiale de curățare. Nu folosiți obiecte ascuțite, prafuri / creme de curățare sau detergenti agresivi.

1. Îndepărtati toate ambalajele.
2. Ştergeti suprafetele aparatului cu o cârpă umedă sau cu un burete umed, apoi uscați- le cu o cârpă.

Încălzirea inițială

Încălziți produsul timp de circa 30 de minute, apoi opriți-l. Astfel vor fi arse și îndepărtate eventualele reziduuri sau pelicule rămase după fabricație.

AVERTISMENT

Suprafețele fierbinti provoacă arsuri! Produsul se poate înfierbânta în timpul utilizării. Nu atingeți arzătoarele fierbinti, interiorul cuptorului, arzătoarele etc. Tineți copiii la distanță.

Folosiți mănuși de cuptor termoizolatoare când introduceți sau scoateți alimente în/din cuptorul fierbinte.

Cuptor cu gaz

1. Scoateți toate tăvile și grilajele din cuptor.
2. Închideti uşa cuptorului.
3. Selectați flacăra maximă în cuptor; vezi Utilizarea cuptorului cu gaz, pagina 22.
4. Lăsați cuptorul să funcționeze circa 30 de minute.
5. Opriti cuptorul; vezi Utilizarea cuptorului cu gaz, pagina 22

Cuptor cu grill

1. Scoateți toate tăvile și grilajele din cuptor.
2. Selectați flacăra maximă în cuptorul cu grill; vezi Utilizarea grill-ului cu gaz, pagina 23.
3. Lăsați cuptorul să funcționeze circa 30 de minute.
4. Opriti grill-ul; vezi Utilizarea grill-ului cu gaz, pagina 23

Este posibil ca timp de câteva ore după prima pornire, cuptorul să emită fum și mirosuri. Acesta este un fenomen normal. Ventilați bine încăperea pentru a elimina fumul și mirosurile. Evitați inhalarea directă a fumului și a mirosului emis.

5 Utilizarea plitei

Informații generale despre prepararea alimentelor

Nu umpleți vasele pe mai mult de o treime cu ulei. Nu lăsați nesupravegheată plita când încălziți uleiul. Uleiul supraîncălzit poate provoca incendii. Nu încercați să stingeți eventualul incendiu cu apă! Dacă uleiul s-a aprins, acoperiți-l cu o pătură ignifugă sau cu o cârpă umedă. Opriți plita dacă este posibil și telefonați la pompieri.

• Uscați alimentele pe care urmează să le prăjiți înainte de a le așeza în uleiul încălzit. Dezghetăți complet alimentele înainte de a le prăji.
• Nu acoperiți vasul în care încălziți uleiul.
• Aşezati cratițele și tigăile astfel ca mânerele acestora să nu fie deasupra plitei, pentru a evita înfierbântarea acestora. Nu aşezati pe plită recipiente instabile, care se pot răsturna ușor.
• Nu puneti pe zonele de gătit pornite ale plitei recipiente și tigăi goale. Acestea se pot deteriora.
• Produsul se va deteriora dacă porniți zonele pentru gătit fără a așeza pe ele recipiente. Opriți zonele de gătit după ce ați terminat de gătit.
• Nu așezati recipiente de plastic sau aluminiu pe suprafața plitei, aceasta poate fi fierbinte.
  Nu folosiți astfel de recipiente pentru păstrarea alimentelor.
  • Folosiți numai recipiente cu fundul plat.
• Puneti cantități adecvate de alimente în recipientele pentru gătit. Astfel preveniți vărsarea acestora și nevoia de a curăța plita. Nu așezați capacele recipientelor de gătit pe zonele de gătit.
  Aşezati recipientele în centrul zonelor de gătit. Mutati recipientele de pe o zonă de

gătit pe alta ridicându-le; nu le trageți pe suprafața plitei.

Gătitul cu gaz

- Dimensiunea recipientului și a flăcării trebuie să fie similare. Potriviti flacăra încât să nu depășească baza recipientului și centrați recipientul pe suport.

Utilizarea plitelor

1 Arzător normal 18-20 cm
2 Arzător rapid 22-24 cm
3 Arzător auxiliar 12-18 cm
4 Arzător normal 18-20 cm reprezintă diametrul recomandat al recipientelor amplasate pe arzătoarele respective.

Simbolul cu flacără mare indică puterea maximă de gătire, iar cel cu flacără mică indică puterea minimă. În poziția oprit (sus), arzătoarele nu sunt alimentate cu gaz.

Aprinderea arzătoarelor pe gaz

Arzătoarele pe gaz sunt aprinse cu ajutorul butoanelor de aprindere.

1. Tineți butonul arzătorului apăsat.
2. Rotiți-l în sens anti orar spre simbolul flacără mare.
3. Apăsați scurt butonul de aprindere. Repetați procesul până când flacăra se aprinde.
4. Reglați flacăra după caz.

Oprirea arzătoarelor pe gaz

Rotiți butonul arzătorului în poziția oprit (cea de sus).

Sistemul de siguranță pentru oprirea gazului (pentru modelele cu componentă termică)

1. Sistem de siguranță pentru oprirea gazului

Sistemul de siguranță pentru oprirea gazului are rolul de a preveni exploziile cauzate de scurgerile de gaz.

- Apăsați butonul și rotiți-l în sens anti-orar pentru aprindere.

• După aprinderea gazului țineți butonul apăsat încă 3-5 secunde pentru a activa sistemul de siguranță.
• Dacă gazul nu se aprinde după apăsarea și eliberarea butonului, repetați procesul ținând butonul apăsat timp de 15 secunde.

PERICOL:

Eliberați butonul dacă arzătorul nu s-a aprins în 15 secunde.

Aşteptați cel puțin 1 minut înainte de a încerca din nou. Pericol de acumulare a gazului și de explozie!

6 Utilizarea cuptorului

Informații generale referitoare la coacere, fripturi și prepararea la grill

AVERTISMENT

Suprafetele fierbinti provoacă arsuri!

Produsul se poate înfierbânta în timpul utilizării. Nu atingeți arzătoarele fierbinți, interiorul cuptorului, arzătoarele etc. Țineți copiii la distanță.

Folosiți mănuși de cuptor termoizolatoare când introducți sau scoateți alimente în/din cuptorul fierbinte.

PERICOL:

Atenție la deschiderea ușii cuptorului, deoarece pot ieși aburi.

Aburii evacuați vă pot opări mâinile, fața și / sau ochii.

Sfaturi pentru copt

• Folosiți recipiente din metal sau aluminiu cu strat anti aderent sau forme din silicon termorezistent.
  • Utilizați adecvat spațiul de pe raft.
• Amplasați forma de copt în mijlocul raftului.
• Selectați poziția corectă a raftului înainte de a porni cuptorul sau grill-ul. Nu schimbați poziția raftului în timp ce cuptorul este fierbinte.
• Mențineți ușa cuptorului închisă.

Sfaturi pentru fripturi

• Veți obține rezultate mai bune dacă tratați înainte de gătire puii întregi, curcanii întregi sau bucățile mari de carne roșie cu dresinguri, cum ar fi suc de lămâie și piper negru.
• Prepararea cărnii cu oase durează cu circa 15-30 de minute mai mult decât prepararea unei bucăți de carne de aceeași dimensiune fără oase.
• Fiecare centimetru de grosime a cărnii necesită aproximativ 4 - 5 minute pentru preparare.
• Lăsați carnea în cuptor timp de circa 10 minute după încheierea perioadei de preparare. Astfel, sucurile se vor distribui

mai bine în friptură și nu vor curge la tăierea acesteia.

- Peştele trebuie amplasat pe raftul mijlociu sau inferior, într-un recipient termorezistent.

Sfaturi pentru prepararea la grill

Carnea, peştele și puiul preparate la grill se rumenesc rapid, au o crustă frumoasă și nu se usucă. Feliile de carne, frigăruile și cârnații sunt ideale pentru prepararea la grill, precum și legumele cu conținut ridicat de apă, cum ar fi roșiile și cepele.

• Distribuiti alimentele care trebuie preparate la grill pe grilajul metallic sau în tava de copt cu grilaj metallic, astfel încât spațiul ocupat să nu depășească dimensiunea elementului de încălzire.
• Culisați grilajul metallic sau tava de copt cu grilaj metallic la nivelul dorit al cuptorului. Dacă folosiți grilajul metallic, culisați tava de copt pe șina de jos pentru a colecta grăsimea. Pentru a simplifica curățarea, adăugați puțină apă în tava de copt.

Alimentele inadecvate pentru prepararea la grill pot provoca incendii. Preparați la grill numai alimente care rezistă la căldură intensă.

Nu amplasați alimentele prea departe în zona din spate a grill-ului. Aceasta este cea mai fierbinte zonă, iar alimentele grase se pot aprinde.

Montați scutul termic.

Scutul termic este folosit pentru prepararea la grill cu uşa cuptorului deschisă. Acesta protejează panoul de control și butoanele împotriva căldurii și reziduurilor.

1. Deschideți ușa cuptorului și amplasăți scutul termic pe știfturile de sub panoul de control.

» Cu scutul termic montat, uşa cuptorului rămâne deschisă.

Utilizarea cuptorului cu gaz

Cuptorul cu gaz poate fi utilizat prin intermediul butonului acestuia. În poziția Oprit (sus), alimentarea cu gaz este oprită.

Pornirea cuptorului cu gaz

Flacăra cuptorului cu gaz se aprinde folosind butonul de aprindere.

1. Deschideti uşa cuptorului.
2. Mențineți apăsat butonul cuptorului și rotiți-l în sens contrar acelor de ceasornic.
3. Apăsați butonul de aprindere, apoi eliberați-I.
4. Mențineți apăsat butonul cuptorului pentru 3 - 5 secunde.
   » Repetați procesul până când gazul se aprinde.
5. Mențineți apăsat butonul cuptorului pentru încă 3 - 5 secunde. Verificați dacă gazul s-a aprins.
6. Reglați la temperatura / nivelul dorit.
7. În cazul în care curentul electric este întrerupt, aprindeți gazul cu bricheta din orificiul de aprindere.

PERICOL:

Pericol de comprimare a gazului și de explozie!

Nu încercați să aprindeți gazul mai mult de 15 secunde. Dacă arzătorul nu se aprinde în 15 secunde, închideți robinetul și așteptați 1 minut. Ventilați încăperea înainte de a reîncerca aprinderea arzătorului. Pericol de comprimare a gazului și de explozie!

Oprirea cuptorului cu gaz

1. Rotiți butonul cuptorului în poziția închis (sus). Semnificația nivelurilor gazului:

Nivel gaz	1	2	3
Temperatură în °C	170	280	300

Utilizarea funcției de alarmă

Setarea ceasului cu alarmă

1. Rotiți butonul de reglare a duratei în sensul acelor de ceasornic pentru a alege durata alarmei.
2. Butonul se va roti în sens contrar acelor de ceasornic la sfârșitul duratei de gătire și va fi emis semnalul sonor. Ceasul cu alarmă nu oprește cuptorul.

Rotiți butonul Functie în sens contrar acelor de ceasornic în poziția oprit pentru a opri cuptorul.

Tabelul duratelor de preparare

Prima şină a cuptorului este cea inferioară.

Sarcină maximă admisă pentru tava cuptorului: 4 kg (8,8 lb).

Intervalele din acest tabel sunt orientative. Acestea pot varia în funcție de temperatura, grosimea și tipul alimentelor, precum și de preferințele dvs. culinare.

Amplasați recipientele pe o hârtie de copt pentru a preveni stropirea bazei cuptorului și a-l menține curat.

Coacerea și prepararea fripturilor

Alimente	Preîncălzire *	Nivel amplasare	Pozitie buton control	Durată preparare
Plăcintă cu mere	10 min.	4	1	50...70 min.
Tartă cu fructe	10 min.	4	1	20...40 min.
Plăcintă	10 min.	4	1	20...40 min.
Fursecuri	10 min.	4	1	25...35 min.
Aluat dospit	10 min.	4	1	40...60 min.
Cozonac	10 min.	4	1	30...50 min.
Biscuiti	10 min.	4	1	25...35 min.
Friptură de miel	10 min.	3	1	60...100 min. pe 450 g + 30 min.
Friptură de vită	10 min.	3	1	80...120 min. pe 450 g + 30 min.
Carne de pasăre	10 min.	3	1	60...80 min. pe 450 g + 25 min.
Caserole	10 min.	3	1	90...120 min.
Peste	10 min.	4	1	35...45 min.
Macaroane	10 min.	4	1	40...60 min.
Prăjiturele	10 min.	4	1	30...40 min.
Blat	10 min.	4	1	30...40 min.
* la pozitie buton control 2 /§ în funcție de cantitate / # în funcție de mărime

Utilizarea grill-ului cu gaz

Grill-ul poate fi actionat folosind butonul Grill. În poziția oprit (sus), gazul este oprit.

Uşa cuptorului trebuie să rămână deschisă în timpul folosirii grill-ului.

AVERTISMENT

Suprafețele fierbinți provoacă arsuri! Nu lăsați copiii să se apropie de produs. Ușa cuptorului rămâne ușor înclinată când este complet deschisă; astfel, vă protejează de eventualele stropiri.

Pornirea grill-ului

Flacăra grill-ului se aprinde folosind butonul de aprindere.

1. Deschideti uşa cuptorului.

2. Mentineți apăsat butonul și rotiți-l în sensul acelor de ceasornic spre simbolul grill-ului.

3. Apăsați scurt butonul de aprindere.
   » Repetați procedura până când flacăra se aprinde.
4. Mentineți apăsat butonul încă 3 - 5 secunde.
5. Asigurati-vă că grill-ul este aprins.
6. Dacă electricitatea este întreruptă, aprindeți arzătorul grill-ului cu o brichetă sau un chibrit.

PERICOL:

Pericol de comprimare a gazului și de explozie!

Nu încercați să aprindeți gazul mai mult de 15 secunde. Dacă arzătorul nu se aprinde în 15 secunde, închideți robinetul și așteptați 1 minut. Ventilați încăperea înainte de a reîncerca aprinderea arzătorului. Pericol de comprimare a gazului și de explozie!

Oprirea grill-ului

1. Rotiți butonul grill-ului în poziția Oprit (cea de sus).

Alimentele inadecvate pentru prepararea la grill pot provoca incendii. Preparați la grill numai alimente care rezistă la căldură intensă. Nu amplasați alimentele prea departe în zona din spate a grill-ului. Aceasta este cea mai fierbinte zonă, iar alimentele grase se pot aprinde.

Funcția de rotisare

După selectarea funcției Grill, apăsați butonul Rotisor.

• După selectarea funcției Grill, introducți carnea pe frigăruie.
• Introduceți frigăruia în fanta sa cu sistem de rotire de pe peretele din spate al cuptorului. Asezați frigăruia pe cadru.

• Asezați cadrul pe șina corespunzătoare a cuptorului.

• Asezați o tavă pe una din șinele inferioare pentru a aduna grăsimea. Pentru a simplifica curățarea, adăugați puțină apă în tavă.

• Nu uitați să demontați mânerul de plastic de pe frigăruie.
• După terminarea gătirii, montați mânerul de plastic și scoateți mâncarea din cuptor.

Tabelul duratelor de preparare

Intervalele din acest tabel sunt orientative. Acestea pot varia în funcție de temperatura, grosimea și tipul alimentelor, precum și de preferințele dvs. culinare.

Prima şină a cuptorului este cea inferioară.

Prepararea la grill cu gaz

Alimente	Pregătire/amplasare	Durată grill #
Prăjire produse panificatie	......	3...10 min.
Bucăti mici de carne, câmat, şuncă etc.	......	15...20 min.
Pulpe, şuncă afumată, bucăti de pui etc.	Pui pe grătar răsturnat.	20...25 min.
Pește întreg, file de pește, batoane de pește	Pește întreg și file de pește amplasate înpartea inferioară a tăvii pentru grill.	10...20 min.
Pește în pesmet	......	15...20 min.
Produse din cartofi semipreparate	......	15...20 min.
Pizza	Amplasată în partea inferioară a tăvii pentrugrill.	12...15 min.
Prepararea la grill/Rumenirea alimentelor	Alimente amplasate direct pe parteainferioară a compartimentului grill-ului.	8...10 min.
* în funcție de dimensiune resp. grosime

7 Întreținere și curățare

Informații generale

Curățați produsul regulat pentru a-i prelungi durata de funcționare și a evita problemele frecvente de funcționare.

PERICOL:

Deconectați aparatul de la priză înainte de a începe curățarea sau întreținerea acestuia. Pericol de electrocutare!

PERICOL:

Lăsați produsul să se răcească înainte de curățare. Suprafețele fierbinti provoacă arsuri!

• Curățați bine produsul după fiecare folosire. Astfel, reziduurile pot fi îndepărtate mai ușor, evitându-se arderea lor la următoarea utilizare a aparatului.
• Curățarea produsului nu necesită substanțe de curățare speciale. Pentru curățarea produsului folosiți apă caldă cu lichid de spălat vase, un burete sau o cârpă moale, apoi ștergeți-l cu o cârpă uscată.
• Uscați plita după ce ați curățat-o și ștergeți imediat substanțele vărsate pe aceasta.
• Nu folositi substanțe de curățare care conțin acid sau clor pentru curățarea mânerului și suprafețelor din oțel inox. Folositi o cârpă moale cu detergent lichid (neabraziv) pentru a curăța aceste piese, ștergând într-o singură direcție.

Suprafata poate fi deteriorată de unii detergenti sau materiale de curătare. Nu folositi obiecte ascuțite, prafuri / creme de curătare sau detergenti agresivi.

Nu folositi sisteme cu aburi pentru a curăța acest aparat, deoarece există pericol de șoc electric.

Curățarea plitei

Plite cu gaz

1. Scoateți și curățați suporturile pentru recipiente și capacele arzătoarelor.
2. Curățați plita.

3. Puneti la loc capacele arzătoarelor asigurându-vă că sunt în poziția corectă.

4. Când montați grilajele superioare, aveți grijă să așezați suporturile pentru recipiente astfel încât arzătoarele să fie centrate.

Curățarea panoului de control

Curățați panoul de control și butoanele acestuia cu o cârpă umedă, apoi ștergeți-le cu o cârpă uscată.

Nu demontatați butoanele pentru a curăța panoul de comandă. Panoul de comandă se poate deteriora!

Curățarea cuptorului

Curățați ușa cuptorului.

Pentru curățarea ușii cuptorului, folosiți apă caldă cu lichid de spălat vase, un burete sau o cârpă moale, apoi ștergeți-o cu o cârpă uscată.

Nu folosiți substanțe de curățare abrazive dure sau palete metalice ascuțite pentru a curăța ușa cuptorului. Acestea pot zgâria suprafața și distruge sticla.

Demontarea uşii cuptorului

1. Deschideți ușa frontală (1).
2. Deschideți clemele balamalelor (2) stânga și dreapta apăsându-le conform figurii.

1 Uşă frontală
2 Balama
3 Cuptor

1. Închideți ușa pe jumătate.
2. Demontați ușa trăgând-o în sus pentru a o scoate din balamale.

Efectuați în ordine inversă etapele procesului de demontare pentru a monta ușa. Nu uitați să închideți clemele balamalelor după montarea la loc a ușii.

Demontarea geamului interior al uşii

Geamul interior al uşii cuptorului poate fi demontat pentru curătare.

1. Deschideti uşa cuptorului.

1 Şurub
2 Profil din plastic
3 Geam interior
4 Fantă din plastic
2. Desfaceți şurubul (1) cu o şurubelniță
3. Scoateți profilul (2) care fixează geamul interior (3).

1. Reasamblati apoi ușa; amplasați panoul de sticlă (3) în fantele din plastic (4) și asamblati profilul.

Înlocuirea lămpii cuptorului

PERICOL:

Înainte de a înlocui lampa cuptorului, asigurați-vă că produsul este deconectat de la priză și răcit pentru a evita șocurile electrice. Suprafețele fierbinti provoacă arsuri!

Lampa cuptorului este un bec electric special, care rezistă până la 300 °C. Vezi Specificații tehnice, pagina 12 pentru detalii. Lămpile pentru cuptor pot fi obținute de la agentii de service autorizați.

Pozitia lâmpii poate fi diferită față de figură.

Dacă cuptorul dv. este dotat cu o lampă rotundă:

1. Deconectați produsul de la priză.
2. Rotiți capacul de sticlă în sens contrar acelor de ceasornic pentru a-l demonta.

1. Demontați lampa cuptorului rotind-o în sensul acelor de ceasornic și înlocuiti-o cu una nouă.
2. Montați capacul din sticlă.

8 Remedierea problemelor

Cuptorul emite aburi în timpul funcționării.

- leşirea aburului în timpul funcționării este normală. >>> Acest lucru nu reprezintă o defectiune.

Produsul emite zgomote metalice în timpul încălzirii și răcirii.

- Când piesele de metal se încălzesc, se dilată și pot emite zgomote. >>> Acest lucru nu reprezintă o defectiune.

Nu se produce scânteia de aprindere.

- Aparatul nu este alimentat cu curent. >>> Verificati tabloul de sigurante.

Gazul este întrerupt.

• Robinetul principal de gaz este închis. >>> Deschideți robinetul de gaz.
• Conducta de gaz este îndoită. >>> Montați corect conducta de gaz.

Arzătoarele ard neuniform sau nu ard deloc.

• Arzătoarele sunt murdare. >>> Curățati componentele arzătorului.
• Arzătoarele sunt ude. >>> Uscați componentele arzătorului.
• Capacul arzătorului nu este amplasat corect. >>> Amplasați corect capacul arzătorului.
• Robinetul de gaz este închis. >>> Deschideti robinetul de gaz.
• Butelia de gaz este goală (dacă se folosește GPL). >>> >>> Înlocuiți cilindrul de gaz.

Dacă instrucțiunile din această secțiune nu v-au ajutat să remediați problema, contactați agentul de service autorizat sau dealerul de la care ați cumpărat produsul. Nu încercați să reparați pe cont propriu produsul defect.

arctic

service

Rețeaua de service ARCTIC

Sediul Central Service Găești

Str. 13 Decembrie nr. 210, Găești, Jud. Dâmbovița

Centrul de apeluri

0245 - 605 111, număr apelabil în rețeaua Romtelecom 0372 - 015 111, număr apelabil în rețeaua Vodafone

Programul de functionare al Centrului de Apeluri

Luni - Vineri: 08:00 - 20:00

Sâmbătă: 09:00 - 17:00

E-mail: [e-mail]

Nr. Crt.	JUDET	REPREZENTANTĂ	ADRESA
1.	ALBA	ALBA IULIA	Bd. Transilvaniei, bl. 3FG parter
2.	ARAD	ARAD	Piața Arenei, bloc E, Sc. C, parter
3.	ARGEȘ	PITEȘTI	Str. Frații Golești, bloc S-9C, parter
4.	BACĂU	BACĂU	Str. Energiei nr. 39, Bl.39, parter
5.	BIHOR	ORADEA	Bd. Dacia nr. 54, bl. U4, parter
6.	BISTRITA NĂSĂUD	BISTRITA	Str. Constantin Roman Vivu, bl.1, Sc.A, parter
7.	BRĂILA	BRĂILA	Str. Școlilor nr. 37, bloc C, parter
8.	BRAȘOV	BRAȘOV	Str. Jepilor nr. 2, cartier Răcădău
9.	BUCUREȘTI	DECEBAL	Bd. Decebal, nr. 18 – 20, bloc S4, parter
10.	BUZĂU	BUZĂU	Str. Ion Băieșu, bloc C2, parter

Nr. Crt.	JUDET	REPREZENTANTĂ	ADRESA
11.	CARAŞ SEVERIN	REŞITA	Str. B.A. Petculescu, bloc 1A, parter
12.	CLUJ	CLUJ	Str. C. Brâncuși nr. 2, bloc 3B, parter
13.	CONSTANTA	CONSTANTA	Sos. Mangaliei nr. 93, bloc S, parter
14.	COVASNA	SFÂNTU GHEORGHE	Bd. Nicolae Iorga nr. 10A, Bl.10, parter
15.	DÂMBOVITA	GÃEŞTI	Str. 1 Decembrie, bloc 64
16.	DÂMBOVITA	TÂRGOVIŞTE	Str. I. C. Bratianu, bl. D1, sc. C, parter
17.	DOLJ	CRAIOVA	Bd. Decebal, nr.79-81, bl.38, parter
18.	GALATI	GALATI	Str. Constructorilor nr. 7
19.	GORJ	TÂRGU JIU	Str. 1 Decembrie 1918, bl. D6, parter
20.	HARGHITA	MIERCUREA CIUC	Str. Pietei, nr.7, sc. D, parter
21.	HUNEDOARA	DEVA	Bd. 22 Decembrie, bloc 10, sc.1, parter
22.	IALOMITA	SLOBOZIA	Str. Dobrogeanu Gherea, bl. D1, sc.C, parter
23.	IAŞI	IAŞI	Str. Sf. Lazăr nr. 6, parter
24.	MARAMURES	BAIA MARE	Str. Traian, nr. 12, bl. 12, parter
25.	MEHEDINTI	TURNU SEVERIN	Str. Independentei, nr. 39, bl. KA 2, parter
26.	MURES	TÂRGU MURES	Str. Libertății nr. 97
27.	NEAMT	PIATRA NEAMT	Str. I. Antonescu, nr. 6, bl. T6, sc. B, parter
28.	OLT	SLATINA	Str. Nicolae Titulescu, bl.21A, parter
29.	PRAHOVA	PLOIEŞTI	Str. Gheorghe Doja bl.35, sc. C, parter
30.	SÂLAJ	ZALÂU	Str. Gheorghe Doja, nr.91, bl. D113, sc A, parter
31.	SATU MARE	SATU MARE	Bd. Lucian Blaga, bloc U18, parter
32.	SIBIU	SIBIU	Str. Parcul Tineretului, bl.9, parter
33.	SUCEAVA	SUCEAVA	Str. Mărășesti nr. 39a
34.	TELEORMAN	ALEXANDRIA	Str. Dunării, bloc BM2, sc. F, parter
35.	TIMIŞ	TIMIŞOARA	Bd. Stefan cel Mare, bl. U15, parter
36.	TULCEA	TULCEA	Str. Babadag, bl. 3, sc. A, parter
37.	VÂLCEA	RÂMNICU VÂLCEA	Str. Tudor Vladimirescu,nr. 5, sc C, parter
38.	VASLUI	VASLUI	Bd. Republicii nr. 12, bloc G45
