MANUAL DE UTILIZARE ARSV 6450 B ARCTIC COOLING

Vă rugăm să citiți mai întai manualul de utilizare!

Stimate client,

Vă multumim pentru că preferați un produs Arctic. Sperăm să obțineți cele mai bune rezultate de pe urma produsului nostru care a fost fabricat utilizând o calitate superioară și o tehnologie modernă. Prin urmare, vă rugăm să citiți cu atenție întregul manual de utilizare și documentele însoțitoare acestuia înainte de utilizarea produsului și să le păstrați pentru consultări ulterioare.. În cazul în care predați produsul altcuiva, predați și manualul de utilizare. Respectați toate avertizările și informațiile din manualul de utilizare.

Rețineți că manualul de utilizare se aplică și pentru alte modele. Diferențele dintre modele vor fi identificate în manual.

Explicația simbolurilor

În manualul de utilizare sunt utilizate următoarele simboluri:

Informații importante sau recomandări utile cu privire la utilizare.

Avertisment de situații periculoase cu privire la viață și proprietate.

Avertisment de şoc electric

Avertisment de risc de incendiu.

Avertisment de suprafete fierbinti.

1 Instructiuni importante și avertismente privind siguranța și mediul înconjurător 4

Siguranța generală....4

Siguranța instalățiilor electrice 4

Siguranța produsului 5

Domeniu de utilizare 6

Siguranța copiilor....6

Depozitarea la deşeuri a produsului vechi....6

Depozitarea la deşeuri a materialelor de ambalare ...6

2 Informații generale 7

Prezentare generală....7

Specificatii tehnice....7

3 Instalare 8

Înainte de instalare 8

Instalarea și conectarea 9

Transportul ulterior 10

4 Pregătiri 11

Sfaturi pentru economisirea energiei 11

Prima utilizare....11

Curățarea inițială a aparatului.... 11

5 Utilizarea plitei 12

Informații generale despre prepararea alimentelor. 12

Utilizarea plitelor....12

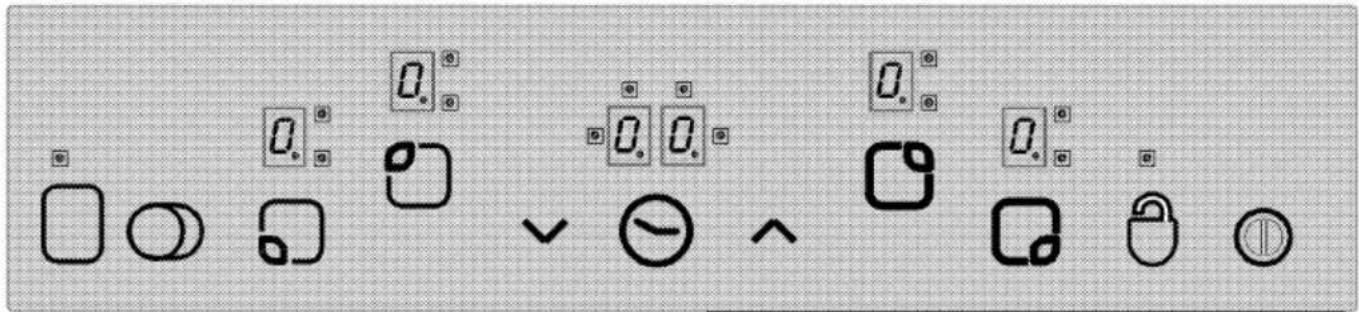

Panou de comandă 13

6 Întreținere și curățare 19

1 Instructiuni importante și avertismente privind siguranța și mediul înconjurător

Această secțiune conține informații cu privire la siguranța care vă vor ajuta să vă protejați împotriva riscului de vătămare corporală sau pagube materiale. Nerespectarea acestor instrucțiuni va duce la anularea oricărei garanții.

Siguranța generală

- Acest produs poate fi utilizat de către copii cu vârsta peste 8 ani sau mai mari și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe, dacă sunt supravegheați sau instruiți cu privire la utilizarea produsului într-o manieră sigură și înțeleg pericolele implicate.

Acest produs nu este destinat pentru jocul copiilor. Curățarea și întreținerea nu vor fi efectuate de către copii fără supraveghere.

- Procedurile de instalare și reparații trebuie efectuate de către agenți de service autorizați. Producătorul nu este răspunzător pentru daunele rezultate din procedurile efectuate de către persoanele neautorizate care pot anula și garanția. Înainte de instalare, citiți instrucțiunile cu atenție.

• Nu folosiți produsul dacă este defect sau prezintă defecte vizibile.
• După fiecare utilizare verificați dacă butoanele produsului sunt închise.

Siguranța instalațiilor electrice

- Dacă produsul are o defectiune, nu trebuie folosit decât după ce este reparat de către un agent de service autorizat. Pericol de electrocutare! - Conectați produsul numai la o priză/linie împământată cu tensiunea și protecția indicată în "Specificații tehnice". Împământarea trebuie efectuată de un electrician calificat la folosirea produsului cu sau fără transformator. Compania noastră nu își asumă răspunderea pentru daunele survenite în urma împământării neconforme cu normele locale.

• Nu spălați niciodată produsul turnând apă pe acesta! Pericol de electrocutare!
• Produsul trebuie scos din priză în timpul instalării, întreținerii, curățării și reparațiilor.
• În cazul deteriorării cablului de alimentare, acesta trebuie înlocuit de producător, de agentul său de

service sau de o persoană cu calificări similare pentru a evita pericolele.

• Aparatul trebuie instalat astfel încât să permită deconectarea totală de la rețeaua electrică. Separarea trebuie să se realizeze fie printr-un ștecher, fie printr-un comutator încorporat în instalația electrică fixă, conform normelor de constructii.
• Lucrările la echipamentele și rețelele electrice pot fi efectuate numai de persoane calificate autorizate.
• În cazul unei defectiuni, opriți produsul și deconectați-l de la rețeaua de electricitate. Decuplați siguranța de la panoul electric.
• Asigurați-vă că siguranța are capacitatea adecvată pentru acest produs.

Siguranța produsului

• Aparatul și piesele sale accesibile pot deveni fierbinti în timpul folosirii. Evitați atingerea elementelor fierbinti. Copiii mai mici de 8 ani trebuie ținuți la distanță sau supravegheati continuu.
• Nu folosiți produsul când logica sau coordonarea vă sunt afectate de alcool și / sau medicamente.
• Aveți grijă când preparați rețete care includ băuturi alcoolice. Alcoolul se evaporă la temperaturi

mari și poate provoca incendii deoarece se va aprinde în contact cu suprafetele fierbinti.

• Nu lăsați materiale inflamabile lângă produs, deoarece părțile laterale ale acestuia se pot încălzi în timpul utilizării.
• Asigurați-vă că orificiile de ventilare nu sunt înfundate.
• Nu folosiți sisteme cu aburi pentru a curăța acest aparat, deoarece există pericol de șoc electric.
• Prepararea nesupravegheată pe plită a alimentelor cu ulei sau grăsime poate fi periculoasă și poate provoca incendii. Nu încercați NICIODATĂ să stingeți un incendiu cu apă, ci opriți aparatul, apoi acoperiți flacăra cu un capac sau cu o pătură contra incendiului.
• Pericol de incendiu: Nu depozitați obiecte pe suprafețele de gătit.
• Dacă suprafața este crăpată, opriți aparatul pentru a evita pericolul de șoc electric.
• Aparatul nu este proiectat pentru a fi utilizat prin intermediul unui cronometru extern sau al unui sistem de telecomandă separat.
• Presiunea vaporilor produși datorită umezelii de pe suprafața plitei sau de pe partea inferioară a recipientului poate provoca deplasarea recipientului.

Asigurați-vă așadar că suprafața cuptorului și partea inferioară a recipientelor este întotdeauna uscată.

- Folosiți doar protecții pentru plită fabricate sau recomandate în instrucțiuni de către producătorul mașinii de gătit, sau protecțiile încorporate în aparat. Utilizarea unor protecții inadecvate poate provoca accidente.

Pentru a preveni incendiile;

• Asigurați-vă că ștecherul este conectat corect la priză pentru a nu face scântei.
• Nu folosiți cabluri deteriorate, tăiate sau prelungitoare; folosiți cablul original.
• Asigurați-vă că ștecherul nu este umed sau ud.

Domeniu de utilizare

• Acest produs este destinat uzului casnic. Se interzice utilizarea comercială.
• Acest aparat este destinat numai gătitului alimentelor. Nu trebuie folosit pentru alte scopuri, de exemplu pentru încălzirea încăperilor.
• Producătorul nu este responsabil pentru pagubele provocate de utilizarea sau manipularea incorrectă.

Siguranța copiilor

- Componentele accesibile se pot înfierbânta în timpul folosirii. Nu lăsați copiii să se apropie de aparat.

• Ambalajele pot fi periculoase pentru copii. Nu lăsați ambalajele la îndemâna copiilor. Depozitați la deșeuri toate ambalajele conform standardelor de mediu.
• Produsele electrice sunt periculoase pentru copii. Nu lăsați copiii să se apropie de produs în timp ce funcționează și nu îi lăsați să se joace cu acesta.
• Nu amplasați pe aparat obiecte pe care copiii ar fi tentați să le apuce.

Depozitarea la deşeuri a produsului vechi

Conformitate cu Directiva WEEE și depozitarea la deșeuri a produsului uzat:

Acest produs respectă Directiva UE WEEE (2012/19/UE). Produsul este marcat cu un simbol de clasificare pentru deșeuri electrice și electronice (WEEE).

Acest produs a fost fabricat folosind piese și materiale de înaltă calitate, care pot fi refolosite și reciclate. Nu depozitați produsul uzat împreună cu gunoiul menajer la sfârșitul duratei sale de funcționare. Duceți-l la un centru de colectare pentru reciclarea echipamentelor electrice și electronice. Luați legătura cu autoritățile locale pentru a afla informații despre aceste centre de colectare.

Conformitate cu Directiva RoHS:

Produsul pe care I-ați achiziționat respectă Directiva UE RoHS (2011/65/UE). Nu conține materiale dăunătoare și interzise specificate în Directivă.

Depozitarea la deşeuri a materialelor de ambalare

- Materialele de ambalare sunt periculoase pentru copii. Păstrați materialele de ambalare într-un loc sigur, la care copiii nu au acces. Materialele de ambalare ale produsului sunt fabricate din materiale reciclabile. Sortați-le și depozitați-le la deșeuri în mod corect. Nu le depozitați împreună cu gunoiul menajer.

2 Informații generale

Prezentare generală

1 Plită de gătit cu un singur circuit

3 Placă arzător

2 Clemă asamblare

4 Capac bază

Specificatii tehnice

Tensiune/frecvență	220-240 V~/380-415 V 2N ~ 50 Hz
Putere totală	6800 W
Siguranță	min. 16 A x 2 / 25 A
Tip cablu / sectiune	H05RR-F 3 x 2,5 mm ^2
Dimensiuni exterioare (înăltime/lătime/adâncime)	55 mm/580 mm/510 mm
Dimensiuni instalare (lătime/adâncime)	560 (+2) mm/490 (+2) mm
Arzătoare
Stânga față	Plită de gătit cu un singur circuit
Dimensiune	210 mm
Putere	2300 W
Stânga spate	Plită de gătit cu un singur circuit
Dimensiune	140 mm
Putere	1200 W
Dreapta spate	Plită de gătit cu un singur circuit
Dimensiune	180 mm
Putere	1800 W
Dreapta față	Plită de gătit cu un singur circuit
Dimensiune	160 mm
Putere	1500 W

3 Instalare

Produsul trebuie instalat de o persoană calificată, conform reglementărilor în vigoare. În caz contrar, garanția va fi anulată. Producătorul nu își asumă răspunderea pentru daunele produse în urma efectuării procedurilor de către persoane neautorizate și poate anula garanția.

Pregătirea instalațiilor electrice în vederea instalării produsului constituie responsabilitatea clientului.

PERICOL:

Produsul trebuie instalat în conformitate cu toate reglementările locale privind instalațiile de gaz și / sau electricitate.

PERICOL:

Înainte de instalare, verificați vizual dacă produsul nu este deteriorat. Dacă este deteriorat, nu îl instalati. Produsele deteriorate sunt periculoase.

Înainte de instalare

Plita este concepută pentru instalarea în mobilierul de bucătărie disponibil în comerț. Între aparat și pereți / mobilierul de bucătărie trebuie păstrată o distanță de siguranță. Vezi figura (valori date în mm).

• Aparatul poate fi instalat și fără obiecte de mobilier în jur. Lăsați o distanță de minim 750 mm deasupra suprafetei plitei.
  (*) Dacă urmează să montați o hotă deasupra mașinii de gătit, citiți instrucțiunile producătorului hotei cu privire la înălțimea de montare (min. 650 mm)
• Îndepărtați ambalajele și elementele de fixare pentru transport.
• Suprafetele, elementele laminate și adezivii utilizati trebuie să fie rezistente la căldură (minim 100 °C).
• Blatul trebuie să fie aliniat și fixat în poziție orizontală.
• Tăiați în blat orificiul necesar pentru plită, conform dimensiunilor de instalare.

min.

Instalarea și conectarea

- Produsul trebuie instalat în conformitate cu toate reglementările locale privind instalațiile de gaz și electrice.

Nu instalati plita pe zone cu colțuri sau muchii ascuțite.

Pericol de spargere a suprafetei ceramice!

Racordul electric

Conectați produsul la o priză împământată protejată de o siguranță de capacitate adecvată, conform datelor din tabelul "Specificații tehnice". Împământarea trebuie efectuată de un electrician calificat la folosirea produsului cu sau fără transformator. Compania noastră nu își asumă răspunderea pentru daunele survenite în urma folosirii produsului fără o instalație de împământare în conformitate cu normele locale.

PERICOL:

Produsul trebuie conectat la rețeaua electrică numai de o persoană calificată și autorizată.

Perioada de garanție a produsului începe numai după instalarea corectă.

Producătorul nu își asumă răspunderea pentru daunele produse în urma efectuării procedurilor de către persoane neautorizate.

PERICOL:

Cablul de alimentare nu trebuie presat, îndoit, strivit sau atins de piesele fierbinti ale produsului.

În cazul în care cablul de alimentare este deteriorat, trebuie înlocuit de un electrician calificat. În caz contrar, există pericol de şoc electric, scurtcircuit sau incendiu!

• Racordurile trebuie să respecte reglementările naționale.
• Parametrii rețelei electrice trebuie să corespundă parametrilor specificați pe eticheta cu tipul produsului. Plăcuța de identificare este amplasată în spatele produsului.
• Cablul de alimentare al produsului trebuie să respecte valorile din tabelul "Specificații tehnice".

PERICOL:

Înainte de a efectua lucrări la instalația electrică, deconectați produsul de la priză. Pericol de electrocutare!

Conectarea cablului de alimentare

1. Dacă sursa de alimentare nu permite deconectarea tuturor polarităților, trebuie conectată o unitate de deconectare cu separare de cel puțin 3 mm a contactelor (siguranțe, contactori), iar toate polaritățile acestei unități de

deconectare trebuie să fie adiacente (nu deasupra) produsului, conform directivelor IEE.

Nerespectarea acestor instrucțiuni poate provoca funcționarea defectuoasă și anularea garanției produsului.

Se recomandă ca măsură de protecție suplimentară utilizarea unui întreruptor de curent rezidual.

Dacă produsul este furnizat cu un cablu:

• Cablul maro/negru = L (Fază)
• Cablul albastru/gri = N (Nul)
• Cablu verde/galben = (E) 1= (împământare)

1. Pentru conexiuni cu două faze, respectați diagrama de conectare de mai jos:

• Cablul maro = L1 (Fază 1)
• Cablul negru = L2 (Fază 2)
• Cablul albastru/gri = N (Nul)
• Cablu verde/galben = (E) ≡ (împământare) » sau

• Cablul negru = L1 (Fază 1)
• Cablul gri = L2 (Fază 2)
• Cablul albastru/maro = N (Nul)
• Cablu verde/galben = (E) = (împământare)

Instalarea produselor

1. Răsturnați plita și așezati-o pe o suprafață plană.
2. Garnitura de etanşare inclusă în pachet trebuie montată la instalare în jurul plitei pe suprafața inferioară, conform figurii.

1. Fixați arcurile de montare, introducându-le și înșurubându-le prin orificiile carcasei inferioare, conform figurii.

1. Aşezati plita pe blat și aliniati-o.
2. După amplasarea plitei pe blat, poate fi fixată cu ușurință folosind clemele. Dacă dimensiunile blatului sunt inadecvate, se pot fixa două clemde de montare pe partea din față a produsului, conform figurii de mai jos.

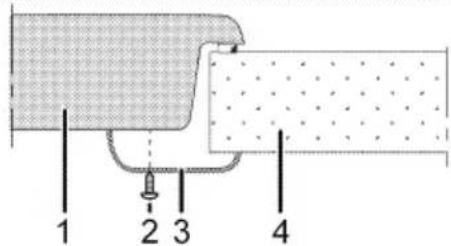

1 Plită
2 Şurub
3 Clemă de instalare
4 Blat

Când instalați plita pe un corp de mobilă, montați un raft care să separe corpul de mobilă de plită, conform figurii de mai sus. Această măsură nu este necesară dacă instalați plita deasupra unui cuptor încorporat.

De exemplu, dacă este posibilă atingerea părții inferioare a produsului instalat deasupra unui sertar, secțiunea respectivă trebuie acoperită cu o placă de lemn.

Vedere din spate (orificii de racordare)

Conectarea prin alte orificii poate fi periculoasă datorită riscului de deteriorare a sistemului de alimentare cu gaz și electricitate.

Verificarea finală

1. Conectați cablul de alimentare și siguranța produsului.
2. Verificati functionarea.

Transportul ulterior

- Păstrați cutia originală a produsului și transportați-I în aceasta. Respectați instrucțiunile de pe cutie. Dacă nu aveți cutia originală, ambalați produsul în folie cu bule sau în carton gros și lipiți-I cu bandă adezivă.

Verificați aspectul general al produsului pentru a determina dacă nu a fost deteriorat în timpul transportului.

4 Pregătiri

Sfaturi pentru economisirea energiei

Următoarele informații vă vor ajuta să protejați mediul înconjurător și să economisiți energie:

• Decongelați alimentele congelate înainte de a le găti.
• Folosiți recipiente cu capac pentru prepararea mâncărurilor. În lipsa capacului, consumul de energie poate crește de 4 ori.
• Selectați arzătorul în funcție de dimensiunea bazei recipientului utilizat. Alegeți recipiente de dimensiune adaptată la mâncarea preparată. Recipientele mari necesită mai multă energie.
• Folosiți recipiente cu bază groasă când gătiți la plita electrică. Recipientele cu bază groasă transmit mai eficient căldura. Puteți reduce astfel cu până la 1/3 consumul de energie.

• Recipientele trebuie să fie compatibile cu zonele de gătit. Partea inferioară a recipientelor nu trebuie să fie mai mică decât plita.

• Mențineți curate zonele de gătit și baza recipientelor. Murdăria va reduce transferul de căldură dintre zona de gătit și baza recipientului.

• În cazul gătirii pe perioade lungi de timp, opriți zona de gătit cu 5 sau 10 minute înainte de sfârșitul timpului de gătire. Folosind căldura reziduală, puteți reduce cu până la 20% consumul de energie.

Prima utilizare

Curățarea inițială a aparatului

Suprafața poate fi deteriorată de unii detergenti sau materiale de curătare. Nu folosiți obiecte ascuțite, prafuri / creme de curătare sau detergenti agresivi.

1. Îndepărtați toate ambalajele.
2. Ştergeti suprafetele aparatului cu o cârpă umedă sau cu un burete umed, apoi uscați-le cu o cârpă.

5 Utilizarea plitei

Informații generale despre prepararea alimentelor

Nu umpleți vasele pe mai mult de o treime cu ulei. Nu lăsați nesupravegheată plita când încălziți uleiul. Uleiul supraîncălzit poate provoca incendii. Nu încercați să stingeți eventualul incendiu cu apă! Dacă uleiul s-a aprins, acoperiți-l cu o pătură ignifugă sau cu o cârpă umedă. Opriți plita dacă este posibil și telefonați la pompieri.

• Uscați alimentele pe care urmează să le prăjiți înainte de a le așeza în uleiul încălzit. Dezghetăți complet alimentele înainte de a le prăji.
• Nu acoperiți vasul în care încălziți uleiul.
• Asezați cratițele și tigăile astfel ca mânerele acestora să nu fie deasupra plitei, pentru a evita înfierbântarea acestora. Nu asezați pe plită recipiente instabile, care se pot răsturna ușor.
• Nu puneți pe zonele de gătit pornite ale plitei recipiente și tigăi goale. Acestea se pot deteriora.
• Produsul se va deteriora dacă porniți zonele pentru gătit fără a așeza pe ele recipiente. Opriți zonele de gătit după ce ați terminat de gătit.
• Nu așezați recipiente de plastic sau aluminiu pe suprafața plitei, aceasta poate fi fierbinte.
  Curățați imediat eventualele astfel de materiale topite de pe suprafața plitei.
  Nu folositi astfel de recipiente pentru păstrarea alimentelor.
  • Folositi numai recipiente cu fundul plat.
• Puneti cantități adecvate de alimente în recipientele pentru gătit. Astfel preveniți vărsarea acestora și nevoia de a curăța plita.
  Nu aşezati capacele recipientelor de gătit pe zonele de gătit.
  Aşezati recipientele în centrul zonelor de gătit. Mutați recipientele de pe o zonă de gătit pe alta ridicându-le; nu le trageti pe suprafata plitei.

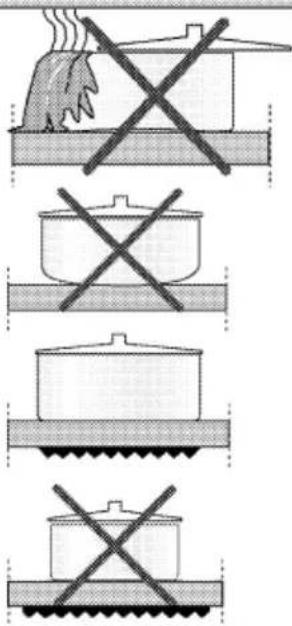

Sfaturi pentru plite ceramice

• Supafața ceramică este rezistentă la căldură și nu este influențată de diferențele mari de temperatură.
• Nu utilizati suprafața ceramică ca loc pentru depozitare sau tăiere a alimentelor.
• Folosiți numai recipiente cu bază netedă. Muchiile ascuțite pot zgâria suprafața.
• Nu utilizați recipiente din aluminiu. Aluminiul deteriorează suprafața din sticlă ceramică.

Alimentele vârsate pot deteriora suprafața ceramică și provoca incendii.

Nu utilizați recipiente cu baza concavă sau convexă.

Folosiți numai recipiente cu bază plată. Acestea asigură un transfer de căldură mai eficient. Dacă diametrul recipientului este prea mic, se risipește energie.

Utilizarea plitelor

1 Plită de gătit cu un singur circuit 21-23 cm
2 Plită de gătit cu un singur circuit 14-16 cm
3 Plită de gătit cu un singur circuit 18-20 cm
4 Plită de gătit cu un singur circuit 16-18 cm reprezintă diametrul recomandat al recipientelor amplasate pe arzătoarele respective.

PERICOL:

Nu lăsați obiectele să cadă pe plită. Plita poate fi deteriorată chiar și de obiecte mici, cum ar fi o solnită.

Nu folositi plite crăpate. Apa se poate scurge prin crăpături, provocând scurtcircuite. În cazul deteriorării de orice fel a suprafetei (de ex. crăpături vizibile), opriți imediat aparatul pentru a reduce pericolul de electrocutare.

Plitele ceramice cu încălzire rapidă emit o lumină puternică atunci când sunt pornite. Nu priviți direct sursa de lumină.

Panou de comandă

Tasta principală - tasta

PORNIT/OPRIT

Blocarea tastelor

Reglarea temperaturii/Mărirea duratei

Reglarea

temperaturii/Reducerea duratei

** Tasta pentru selectarea zonei de gătit duble/triple

* Activare/dezactivare cronometru

** Activare/dezactivare zonă de gătit

Butoane pentru selectarea zonei de gătit

Afişaj pentru zona de gătit (reglarea temperaturii 0 ... 9)

LED de funcționare a zonei de gătit duble/triple (afișajul zonei de gătit)

* Afişaj cronometru (există 4 LED-uri pentru 4 zone de gătit diferite)

Acest aparat este controlat prin intermediul butoanelor tactile. Fiecare operațiune efectuată folosind butoanele tactile va fi confirmată printr-un semnal sonor, dacă produsul este dotat cu un cronometru.

Păstrați panorile de comandă curate și uscate. Umezeala și murdăria pot cauza probleme de funcționare.

(*) Dacă plita este dotată cu un cronometru.

Dacă plita este dotată cu aceste funcții

La modelele cu ceas

Graficele și figurile sunt orientative. Aspectul sau funcțiile reale pot varia.

Pornirea plitei

Atingeți tasta "☐" de pe panoul de comandă timp de 1 secundă. Afișajele zonelor pentru gătit se luminează.

Plita este gata pentru utilizare. Puteți alege zonele de gătit în următoarele 10 secunde. Alte reglaje nu sunt disponibile în timpul acționării tastei principale "①".

"☐" și toate punctele vor clipi în toate afişajele zonelor de gătit.

Dacă în 10 secunde nu se efectuează nicio operațiune, plita revine automat în modul Așteptare.

Dacă apăsați tasta principală "☐" mai mult de 2 secunde, plita se va opri și va reveni la modul Așteptare.

Selectarea zonelor de gătit

1. Porniți plita.
2. Atingeți una din tastele pentru selectarea zonei de gătit pentru a porni zona dorită. După alegerea zonei de gătit, simbolul "☐" va clipi pe afişajul corespunzător zonei de gătit.

Dacă în 10 secunde nu se efectuează nicio operațiune, plita revine automat în modul Așteptare.

1. Atingeți tastele "^" sau "∨" pentru a regla temperatura între nivelul "1" și "9" sau între "9" și "1".

Tastele "^" și "∨" sunt dotate cu funcția repetare. Dacă atingeți oricare din aceste taste pentru mai mult timp, nivelul temperaturii va crește sau descrește continuu la fiecare 0,4 secunde.

Dacă apăsați la început tasta "✗", pe afișaj apare "1". Dacă apăsați la început tasta "√", pe afișaj apare valoarea setată (de ex., o jumătate de secundă "A" și jumătate de secundă "9"). Acest mesaj indică activarea funcției Intensificare.

Intensificare

Această funcție simplifică gătitul. Când este activată funcția Intensificare, plita va funcționa la putere maximă o anumită perioadă de timp (vezi tabelul 1). Intervalul de intensificare depinde de nivelul temperaturii. Pe afișajul zonei de gătit vor clipi alternativ "A" și valoarea temperaturii setate (de ex., jumătate de secundă "A", jumătate de secundă "9"). Când intervalul de intensificare se termină, temperatura zonei de gătit scade și valoarea acesteia este afișată continuu. Toate zonele de gătit sunt dotate cu funcția Intensificare.

Activarea funcției Intensificare:

1. Porniți plita.

2. Selectați zona de gătit dorită atingând tastele pentru selectarea acesteia.

3. Folosiți tasta "√" pentru a regla temperatura zonei de gătit la "9". După reglarea temperaturii, pe afişaj vor apărea "9" și "A" alternativ. Acestea indică faptul că temperatura este reglată la nivelul "9" și funcția Intensificare este activată.
4. Folosiți apoi tasta "√" în următoarele 10 secunde pentru a selecta temperatura dorită pentru restul timpului de gătit, după dezactivarea funcției de intensificare. Apăsați tasta "^" sau"√" pentru a regla temperatura zonei de gătit între "1" și "9" (în exemplu este ales nivelul 6).
5. "A" și "6" apar alternativ pe afișaj cât timp funcția Intensificare este activată (după finalizarea intervalului de intensificare, "6" va fi afișat continuu).

Oprirea funcției Intensificare:

• Pentru dezactivarea funcției Intensificare atingeți tasta "√" până când temperatura scade la "0".
• Dacă este selectat nivelul temperaturii "9" după dezactivarea funcției Intensificare și nu este selectată o valoare mai mică, afișajul va înceta să mai clipească după 10 secunde. Intensificarea este astfel dezactivată.

Opriti plita.

Dacă apăsați tasta principală "☐" mai mult de 2 secunde, plita se va opri și va reveni la modul Așteptare.

Dacă după oprirea plitei există temperatură reziduală, aceasta va fi indicată prin afişarea continuă a simbolului "H" pe afişajul corespunzător zonei de gătit.

Oprirea separată a zonelor de gătit:

Zonele de gătit pot fi oprite în 3 moduri:

1. Prin atingerea simultană a tastelor "^" și "♥".
2. Scăzând temperatura la nivelul "0" folosind tasta "√".
3. Folosind funcția de cronometrare (dacă este disponibilă) corespunzătoare zonei de gătit.

1. Atingerea simultană a tastelor "^" și "∨".

Selectați zona de gătit dorită apăsând tasta de selectare "Q". Pe afișajul zonei de gătit "Q" apare

punctul. Atingeti simultan tastele "^" și "√" pentru a opri zona de gătit.

2. Scăderea temperaturii zonei de gătit la nivelul "0" folosind tasta "√"

Zonele pentru gătit pot fi oprite și scăzând nivelul temperaturii acestora la "0".

3. Folosind funcția de cronometrare (dacă este disponibilă) corespunzătoare zonei de gătit.

Când timpul s-a scurs, cronometrul va opri zona de gătit corespunzătoare. Toate afișajele vor indica "0" și "00". Zona de gătit dublă/triplă și LED-urile cronometrului vor fi dezactivate.

După scurgerea tipului cronometrat, este emis și un semnal sonor. Atingeți orice tastă a panoului de comandă pentru a opri acest semnal sonor.

Pornirea zonelor de gătit duble/triple\*\*

Pornirea zonei de gătit duble:

Selectați zona de gătit dublă. Pe afișajul acesteia începe să clipească un punct.

Reglați nivelul temperaturii la o valoare între 1 și 9 și atingeți tasta "○" pentru a activa zona de gătit dublă.

"8." LED-ul corespunzător zonei duble se aprinde.

"☐" Starea zonei de gătit duble se modifică dacă atingeți tasta pentru a doua oară: zona de gătit dublă se va porni și se va opri.

Zona extinsă se va activa numai dacă zona principală de gătit are nivelul temperaturii între "1" și "9".

Pornirea zonei de gătit triple:

Selectați zona de gătit triplă. Pe afișajul acesteia începe să clipească un punct. Reglați nivelul temperaturii la o valoare între 1 și 9 și atingeți tasta "☐" pentru a activa zona de gătit dublă.

"8." LED-ul corespunzător zonei duble se aprinde.

Atingeți din nou tasta "O", iar "8" LED-ul zonei triple se aprinde, aceasta fiind activată.

Atingeți încă o dată tasta "☐" pentru a opri zona triplă. Repetați procesul pentru a modifica starea zonei de gătit duble/triple.

Activarea zonelor duble și triple prin atingerea tastei "O" corespunzătoare zonei de gătit selectate.

Blocarea tastelor \*\* (la modelele cu ceas)

Pentru blocarea butoanelor tactile, atingeti tasta "☐" timp de cel puțin 2 secunde. Operația va fi confirmată de un semnal sonor. Apoi va clipi LED-ul "☐" și toate zonele de gătit vor fi blocate.

Zonele de gătit pot fi blocate numai în timp ce funcționează. Dacă zonele de gătit sunt blocate: poate

fi actionată numai tasta principală "☐". LED-ul "☐" clipește și indică modul Blocare taste. Dacă opriți plita în timp ce tastele sunt blocate, blocarea tastelor va rămâne activată și după repornirea plitei. Dezactivați blocarea tastelor pentru a putea utiliza plita.

"☐" permite blocarea și deblocarea tastelor tactile în timpul funcționării.

Atingeți tasta "☐" timp de 2 secunde pentru a debloca zonele pentru gătit. Operația va fi confirmată de un semnal sonor.

LED-ul "☐" se stinge. Tastele tactile sunt deblocate și pot fi folosite.

Blocaj pentru copii

Puteți evita pornirea accidentală a plitei de către copii. Functia Blocaj pentru copii presupune o serie de etape pentru blocarea tastelor tactile. Functia de blocaj

pentru copii poate fi activată și dezactivată numai în modul Așteptare.

Blocarea:

1. Atingeți tasta principală "☐" pentru a porni plita.
2. Atingeti simultan tastele "^" și "√" cel puțin 2 secunde.
3. Atingeți apoi încă o dată tasta "^".
   » Functia Blocaj pentru copii este activată și "L." apare pe afisajele tuturor zonelor de gătit.

Dezactivarea Blocajului pentru copii:

Pentru a dezactiva funcția Blocaj pentru copii, repetați etapele de activare a acesteia.

1. Atingeți tasta principală "☐" pentru a porni plita.
2. Atingeti simultan tastele "^" și "√" cel puțin 2 secunde.
3. Atingeți apoi încă o dată tasta "√".
   » Simbolul "L" apare pe toate afișajele zonelor de gătit cât timp funcția Blocaj pentru copii este activată. Simbolul "L" dispare când funcția este dezactivată.

Functia Cronometru \*

Această funcție simplifică prepararea alimentelor. Nu va trebui să supravegheați plita în timpul procesului de preparare a mâncării, iar zona de gătit se va opri automat la finalul intervalului de timp selectat.

Cronometrul are următoarele caracteristici: Puteți pune în funcțiune simultan maxim 4 cronometre ale zonelor de gătit și un cronometru cu alarmă. Toate cronometrele pot fi utilizate numai în timpul funcționării plitei.

Cronometrul cu alarmă

Cronometrul cu alarmă funcționează independent față de zonele de gătit. Astfel, nu este necesar să selectați o zonă de gătit.

1. Atingeți tasta "⊖" pentru a activa cronometrul cu alarmă. Pe afișajul cronometrului apare "00" și "ⓦⓦⓦ", iar în dreapta-jos va apărea un punct. Cronometrul cu alarmă este activat.
2. Reglați apoi intervalul de timp dorit atingând tastele "^" și "√".
3. După reglarea timpului, cronometrul va începe să funcționeze.

» După scurgerea tipului cronometrat, este emis un semnal sonor. Atingeți orice tastă a panoului de comandă pentru a opri acest semnal sonor.

Cronometrul zonei de gătit:

Cronometrele zonelor de gătit pot fi reglate doar pentru zonele de gătit activate.

1. Porniți întâi plita, apoi activați zona de gătit dorită. (nivelul temperaturii zonei de gătit trebuie să fie între 1 și 9)
2. Ca și la activarea conometrului cu alarmă, activați cronometrul zonei de gătit atingând tasta "⊖". Pe afișajul cronometrului apare "00" și "o" , iar în dreapta-jos va apărea un punct. Cronometrul zonei de gătit este activat.
3. Pentru pornirea cronometrului zonei de gătit, atingeți încă o dată tasta "⊖". Acum puteți alege intervalul.
4. Reglați intervalul de timp dorit atingând tastele "^" și "√".

1. După activarea cronometrului primei zone de gătit, atingeți din nou tasta "☐". Se va trece în sens orar la următoarea zonă de gătit activă cronometrată. Aceasta este semnalizată prin aprinderea intermitentă a LED-ului "☐".
2. Reglați intervalul de timp dorit atingând tastele "^" și "√".
3. Cronometrul activat pentru zona de gătit anterioară este semnalizat prin LED-ul "☐" aprins continuu.

- Pentru cronometrarea altor zone de gătit active, atingeti din nou tasta "⊖".

- După 10 secunde, afișajul cronometrului revine la cronometrul care măsoară intervalul cel mai scurt.

- "Q D" LED-urile aprinse pe afisajul cronometrului indică cronometrul în funcțiune.

- Pentru afișarea valorilor setate pentru cronometrele zonelor de gătit și cronometrul cu alarmă, modificați poziția tastei "☐". Clipirea LED-ului "☐" din dreapta-față indică o activitate. Dacă nu clipește niciun LED, intervalul de timp al cronometrului cu alarmă este afișat pe ecranul cronometrului.

Dezactivarea cronometrelor:

Reveniți la afișarea cronometrului modificând poziția tastei "⊖" până la apariția cronometrului.

Cronometrarea poate fi anulată în două moduri:

- Scăzând valoarea treptat până la "00" folosind tasta "√".

- Atingând simultan tastele "^" și "√" timp de o jumătate de secundă până când este afişat "00" pe afişajul cronometrului.

După scurgerea tipului cronometrat, este emis un semnal sonor. Atingeți orice tastă a panoului de comandă pentru a opri acest semnal sonor.

Afișarea timpului rămas de cronometrat pentru zona de gătit 3 (LED-ul indicator clipește) pe afișajul cronometrului (LED-urile indicatoare ale cronometrelor active pentru zonele de gătit 1 și 4 nu sunt vizibile pe afișaj).

Funcția de păstrare a elimentelor calde (dacă există)

Funcția de păstrare a alimentelor calde permite păstrarea alimentelor calde prin selectarea unui nivel de temperatură suplimentar între 0 și 1. Pentru activarea funcției atingeți tasta "☐".

LED-ul "☐" clipește. Atingeți încă o dată tasta "☐" pentru dezactivarea zonei de gătit.

Limitarea timpului de funcționare

Plita este dotată cu funcția pentru limitarea timpului de funcționare. Zonele de gătit lăsate pornite accidental sunt oprite automat după o anumită periodă de timp. (vezi tabelul 1). Limita de timp depinde de nivelul temperaturii. Dacă zona de gătit are un cronometru, pe afișajul cronometrului apare "00" timp de 10 secunde (10 secunde mai târziu, pornește indicatorul pentru căldura reziduală).

Apoi, afișajul cronometrului se stinge.

După dezactivarea automată a zonei pentru gătit, aceasta poate fi pornită din nou și folosită în limita timpului de funcționare maxim corespunzător nivelului de temperatură ales.

Tabelul-1: Parametrii setărilor de temperatură; Intervalul ciclului 47,0 secunde

Setare temperatură	Interval OPRIRE - secunde	Interval PORNIRE - secunde	Limită de functionare - ore	Interval intensificare - secunde
0	0	0	0	-
1	45,6	1,4	6	60
2	43,6	3,4	6	180
3	41,3	5,7	5	288
4	38,4	8,6	5	390
5	35,9	11,1	4	510
6	33,1	13,9	1,5	150
7	26,2	20,8	1,5	210
8	19,2	27,8	1,5	270
9	0	47,0	1,5	-

Funcția Căldură reziduală

O zonă de gătit inactivă a cărei suprafață are temperatura de peste 60°C sau a cărei afișaj indică o valoare peste 60°C are pe afișaj simbolul "H" (căldură reziduală). Când temperatura reziduală scade sub 60°C, este afișat "O".

La reluarea alimentării cu energie electrică după o pană de curent și dacă temperatura zonei de gătit depășea 60°C înainte de pana de curent, indicatorul de căldură reziduală clipește. Acesta va clipi până la

scurgerea duratei maxime de căldură reziduală sau până la selectarea și pornirea zonei de gătit.

Calibrarea senzorului și mesaje de eroare

După conectarea la priză, sistemul de comandă al plitei efectuează o calibrare în funcție de senzor, sticlă și condițiile ambientale. Nu așezați obiecte pe partea de sticlă a senzorului în timpul calibrării. De asemenea, nu expuneți sistemul de comandă a plitei la surse de lumină puternică, cum ar fi lumina soarelui, lămpi cu halogen puternice etc.

Tabelul-2: Coduri de eroare și cauzele acestora

Cauza erorii	Afişaj
Lumină ambientală prea puternică	F1
Lampă fluorescentă	F2
Senzorul este acoperit cu un material deschis la culoare	F3
Lumină ambientală cu fluctuații puternice	F4

Model:

Următoarele condiții de iluminare asigură o calibrare fără probleme:

Illuminarea de la un bec fără reflector (100W) aflat la 70 cm deasupra plitei ceramice. După efectuarea cu succes a calibrării, se garantează funcționarea corectă a plitei chiar și în condiții de iluminare puternică, cum ar fi sub o lampă spot cu halogen și reflector (50 W). În cazul apariției unei erori, calibrarea se repetă până când condițiile ambientale permit calibrarea cu succes.

Sistemul de comandă a plitei poate fi folosit numai după ce toți senzorii au fost calibrați cu succes. Îndepărtați toate substanțele de pe plită în timpul calibrării. De asemenea, iluminarea ambientală nu trebuie să fie prea puternică în timpul calibrării. Dacă după prima conectare la priză este afişat unul din mesajele F1, F2 sau F4, utilizatorul trebuie să oprească toate sursele de lumină sau să închidă fereastra în timpul procesului de calibrare. După realizarea cu succes a calibrării, sistemul de comandă poate tolera lumina ambientală puternică. În timpul funcționării, sistemul de comandă a plitei se adaptează și se recalibrează în funcție de modificările condițiilor ambientale.

Sistemul de comandă este dotat cu un senzor de protectie împotriva supraîncălzirii. Când acest senzor se declanșează, zona de gătit corespunzătoare este oprită. Pentru detalii despre mesajele de eroare, consultați tabelul. Dacă o tastă este acționată repetat (mai mult de 10 secunde), sistemul de comandă este dezactivat și se emite un semnal sonor.

6 întreținere și curățare

Informații generale

Curățați produsul regulat pentru a-i prelungi durata de funcționare și a evita problemele frecvente de funcționare.

PERICOL:

Deconectați aparatul de la priză înainte de a începe curățarea sau întreținerea acestuia.

Pericol de electrocutare!

PERICOL:

Lăsați produsul să se răcească înainte de curățare.

Suprafețele fierbinti provoacă arsuri!

• Curățați bine produsul după fiecare folosire. Astfel, reziduurile pot fi îndepărtate mai ușor, evitându-se arderea lor la următoarea utilizare a aparatului.
• Curățarea produsului nu necesită substanțe de curățare speciale. Pentru curățarea produsului folosiiți apă caldă cu lichid de spălat vase, un burete sau o cârpă moale, apoi ștergeți-l cu o cârpă uscată.
• Uscati cuptorul in interior dupa ce il curatati stergeti imediat lichidele varsate sau scurse.
• Nu folositi substanțe de curățare care conțin acid sau clor pentru curățarea mânerului și suprafețelor din oțel inox. Folositi o cârpă moale cu detergent lichid (neabraziv) pentru a curăța aceste piese, ștergând într-o singură direcție.

Suprafața poate fi deteriorată de unii detergenti sau materiale de curățare.

Nu folositi obiecte ascuțite, prafuri / creme de curătare sau detergenti agresivi.

Nu folosiți sisteme cu aburi pentru a curăța acest aparat, deoarece există pericol de șoc electric.

Curățarea plitei

Suprafetele ceramice

Ştergeti suprafața ceramică cu ajutorul unei cărpe înmuiată în apă rece, ștergând complet substanțele de curățare de pe aceasta. Uscați-o cu ajutorul unei cărpe moi și uscate. Reziduurile pot cauza deteriorarea suprafeței ceramice la următoarea utilizare.

Nu îndepărtați niciodată reziduurile uscate de pe suprafața ceramică cu ajutorul lamei cuțitului, a buretelui de sărmă sau a altor instrumente similare. Îndepărtați petele de calciu (pete galbene) cu ajutorul unei cantități mici de substanță pentru îndepărtarea depunerilor de calcar, cum e oțetul sau sucul de lămâie. Puteți folosi în acest scop și produse din comerț.

Dacă suprafața este foarte murdară, aplicați substanța de curățare cu un burete și așteptați să se îmbibe bine. Apoi curățați suprafața plitei cu o cârpă umedă.

Curățați imediat alimentele pe bază de zahăr, cum sunt cremele sau siropul, fără a aștepta răcirea suprafeței. În caz contrar, suprafața ceramică poate fi deteriorată definitiv.

În timp este posibil să se producă decolorarea ușoară a suprafetelor plitei. Acest lucru nu va afecta funcționarea produsului.

Decolorarea și petele de pe suprafața ceramică sunt normale și nu reprezintă defectiuni.

7 Remedierea problemelor

Produsul emite zgomote metalice în timpul încălzirii și răcirii.

- Când piesele de metal se încălzesc, se dilată și pot emite zgomote. >>> Acest lucru nu reprezintă o defectiune.

Produsul nu funcționează.

• Siguranța rețelei electrice este defectă sau decuplată. >>> Verificați tabloul de siguranțe. Dacă este cazul, înlocuiti-le sau cuplați-le.
  • Produsul nu este conectat la o priză (împământată). >>> Verificați conexiunea ștecherului.
• Dacă afișajul nu se aprinde când porniți din nou plita. >>> Deconectați aparatul de la priză. Așteptați 20 de secunde, apoi reconectați-I.

Dacă instrucțiunile din această secțiune nu v-au ajutat să remediați problema, contactați agentul de service autorizat sau dealerul de la care ați cumpărat produsul. Nu încercați să reparați pe cont propriu produsul defect.

arctic

service

Rețeaua de service ARCTIC

Sediul Central Service Găești

Str. 13 Decembrie nr. 210, Găești, Jud. Dâmbovița

Centrul de apeluri

0245 - 605 111, număr apelabil în rețeaua Romtelecom 0372 - 015 111, număr apelabil în rețeaua Vodafone

Programul de functionare al Centrului de Apeluri

Luni - Vineri: 08:00 - 20:00

Sâmbătă: 09:00 - 17:00

E-mail: [e-mail]

Nr. Crt.	JUDET	REPREZENTANTĂ	ADRESA
1.	ALBA	ALBA IULIA	Bd. Transilvaniei, bl. 3FG parter
2.	ARAD	ARAD	Piața Arenei, bloc E, Sc. C, parter
3.	ARGEȘ	PITEȘTI	Str. Frații Golești, bloc S-9C, parter
4.	BACĂU	BACĂU	Str. Energiei nr. 39, Bl.39, parter
5.	BIHOR	ORADEA	Bd. Dacia nr. 54, bl. U4, parter
6.	BISTRITA NĂSĂUD	BISTRITA	Str. Constantin Roman Vivu, bl.1, Sc.A, parter
7.	BRĂILA	BRĂILA	Str. Școlilor nr. 37, bloc C, parter
8.	BRAȘOV	BRAȘOV	Str. Jepilor nr. 2, cartier Răcădău
9.	BUCUREȘTI	DECEBAL	Bd. Decebal, nr. 18 – 20, bloc S4, parter
10.	BUZĂU	BUZĂU	Str. Ion Băieșu, bloc C2, parter

Nr. Crt.	JUDET	REPREZENTANTĂ	ADRESA
11.	CARAŞ SEVERIN	REŞITA	Str. B.A. Petculescu, bloc 1A, parter
12.	CLUJ	CLUJ	Str. C. Brâncuși nr. 2, bloc 3B, parter
13.	CONSTANTA	CONSTANTA	Sos. Mangaliei nr. 93, bloc S, parter
14.	COVASNA	SFÂNTU GHEORGHE	Bd. Nicolae Iorga nr. 10A, Bl.10, parter
15.	DÂMBOVITA	GÃEŞTI	Str. 1 Decembrie, bloc 64
16.	DÂMBOVITA	TÂRGOVIŞTE	Str. I. C. Bratianu, bl. D1, sc. C, parter
17.	DOLJ	CRAIOVA	Bd. Decebal, nr.79-81, bl.38, parter
18.	GALATI	GALATI	Str. Constructorilor nr. 7
19.	GORJ	TÂRGU JIU	Str. 1 Decembrie 1918, bl. D6, parter
20.	HARGHITA	MIERCUREA CIUC	Str. Pietei, nr.7, sc. D, parter
21.	HUNEDOARA	DEVA	Bd. 22 Decembrie, bloc 10, sc.1, parter
22.	IALOMITA	SLOBOZIA	Str. Dobrogeanu Gherea, bl. D1, sc.C, parter
23.	IAŞI	IAŞI	Str. Sf. Lazăr nr. 6, parter
24.	MARAMURES	BAIA MARE	Str. Traian, nr. 12, bl. 12, parter
25.	MEHEDINTI	TURNU SEVERIN	Str. Independentei, nr. 39, bl. KA 2, parter
26.	MURES	TÂRGU MURES	Str. Libertății nr. 97
27.	NEAMT	PIATRA NEAMT	Str. I. Antonescu, nr. 6, bl. T6, sc. B, parter
28.	OLT	SLATINA	Str. Nicolae Titulescu, bl.21A, parter
29.	PRAHOVA	PLOIEŞTI	Str. Gheorghe Doja bl.35, sc. C, parter
30.	SÂLAJ	ZALÂU	Str. Gheorghe Doja, nr.91, bl. D113, sc A, parter
31.	SATU MARE	SATU MARE	Bd. Lucian Blaga, bloc U18, parter
32.	SIBIU	SIBIU	Str. Parcul Tineretului, bl.9, parter
33.	SUCEAVA	SUCEAVA	Str. Mărășesti nr. 39a
34.	TELEORMAN	ALEXANDRIA	Str. Dunării, bloc BM2, sc. F, parter
35.	TIMIŞ	TIMIŞOARA	Bd. Stefan cel Mare, bl. U15, parter
36.	TULCEA	TULCEA	Str. Babadag, bl. 3, sc. A, parter
37.	VÂLCEA	RÂMNICU VÂLCEA	Str. Tudor Vladimirescu,nr. 5, sc C, parter
38.	VASLUI	VASLUI	Bd. Republicii nr. 12, bloc G45
