MANUAL DE UTILIZARE TW55-258 AKAI

Va rugam cititi si pastrati acest manual pentru o corecta ingrijire si operare a acestei masini de spalat.

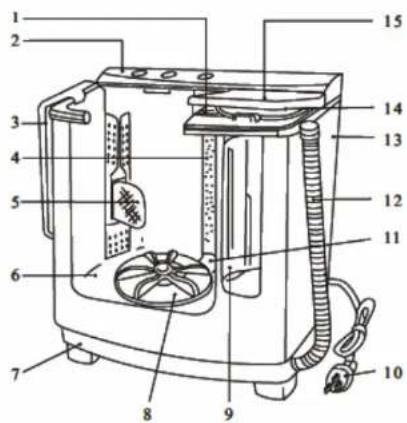

Diagrama 1. Denumirea componentelor

1. Capacul interior al cazii de golire
2. Furtunul de admisie pentru apa.

Principalele caracteristici si date tehnice.

• Capacitate mare si eficienta mare: 4,5Kg de haine pot fi spalate intr-o singura operatie, spalarea si uscarea pot functiona intre timp pentru mai multe spalari pentru a economisi apa si curent.
• Curatare suficienta: adoptand pulsator acetabuliform, debitul de apa este operat manual pentru prevenirea rasucirii si uzarii.
• Zgomot mic: adopta tehnologia de ultima generatie.
• Toate functiile si operatii simple: filtru de scame, indicator al nivelului apei si alte functii multiple.
• Stabilitate buna la spalare si stoarcere.
• Exterior cu design frumos, carcasa de plastic si baza de plastic pentru a preveni rugina.

Atasament: Principalele date tehnice

	Spalare Uscare
Capacitate (maxima) 5,5 Kg haine uscate 3.6 Kg haine uscate
Alimentare 220V ~ 50 Hz
Putere de intrare 290W 130W; 180W(cu pompa)
Timer maxim 15 minute 5 minute
Cantitate de apa 48l(H);30(M);24l(L)
Moduri de spalare/uscare Revers automatic/freccare dc mana		Centrifuga
Dimensiuni 756.8 X 442 X	886.5 (l x W x H) mm
Greutate neta 24Kg

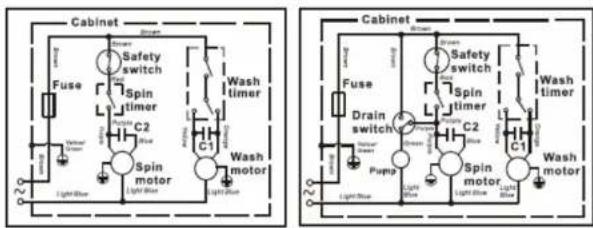

Diagrama 3. Diagrama circuitului

Cabinet Fuse Safety switch Spin timer C2 Light Blue Spin motor Light Blue Wash timer C1 Light Blue Wash motor C1 Light Blue Wash motor C1 Light Blue Wash motor C1 Light Blue Wash motor C1 Light Blue Wash motor C1 Light Blue Wash motor C1 Light Blue Wash motor C1 Light Blue Wash motor C1 Light Blue Wash motor C1 Light Blue Wash motor C1 Light Blue Wash Motor

Diagrama 4. Butoanele de functionare

1 2 3 4

1. Admisie apa 2. Timer spalare 3. Selector spalare 4. Timer uscare

Atasament: referinta greutatii la spalare

Tricou (bumbac)aprox 150g	Bluza (fibra sintetica)aprox 200g	Pulover (bumbac)aprox 500g
Lenjerie (bumbac)aprox 50g	Ciorapi (fibra sintetica)aprox 50g	Esarfe (bumbac) aprox300g

Instructii de pregatire:

• Puneti furtunul de scurgere jos in aria de scurgere al apei

• Introduceti furtunul de admisie al apei.

• Indepartati toate elementele si curatati nisipul sau murdaria de pe haine, care nu trebuiesc spalate in masina.

• Separati hainele colorate, gradul de murdarie si tipul de tesatura.
• Pentru hainele mai mici ca sosetele, spalati-le intr-o punga de plasa.
• Va rugam referiti-va la urmatorul tabel pentru modul de spalare si uscare.
• Alimentati la priza.

Tip tesatura Capacitate	spalare	Timp spalare (min)
Sintetice,matese,delicate	2.5 3
	2.5-4.5 3-5
Bumbac sau panza 3 7
	3-4.5 7-10
Pete mari: bumbac,panza	3	10
	3-4.5 10-15

Masuri de precautie la spalare:

• Verificati buzunarele hainelor pentru a evita monedele, clemele,etc.
• Intoarceti pe dos hainele care au scame.
• Pentru a evita amestecarea hainelor, va rugam impachetati manecile sau cravetele in avans.
• Incheiati fermoarele la hainele care au.
• Separati hainele daca au culori decolorabile.
• Puneti hainele pufoase intr-o punga de plasa.

Consum detergent:

Capacitate rufe uscate	Sub 1Kg Sub 2	5Kg Sub 4,5Kg
Nivel apa Scazut:	24l Mediu: 30l	Ridicat: 48l
Cantitate detergent	30-40g 40-50g	50-60g

- Consum detergent: in general 1,4g per litru, mai mult sau mai putin consum, in functie de detergent.

- Masina de spalat trebuie sa fie capabila sa imprastie detergentul in tubul de spalare.

Puneti hainele cu puf intr-o punga de plasa.

Instructiuni de spalare:

1. Adaugati apa pana cand nivelul ajunge la jumatatca nivelului dorit, apoi opriti apa; adaugati detergent si amestecati-l in apa.

2. Setati selectorul de spalare la pozitia spalare-clatire; setati timerul de spalare la pozitia spalare normala sau spalare puternica conform tipului de tesatura la timpul dorit si masina va incepe spalarea.

3. La sfarsitul spalarii, puneti selectorul de spalare in pozitia de golire pentru a scoate apa.

❖Paturile marcate cu spalare manuala pana la 4Kg pot fi spalate in masina.

1. Diluati detergentul in apa calda (sub 50°C) si turnati in tub.

2. Impachetati patura asa cum arata in diagrama de mai jos si puneti patura in cada de spalare.

Impachetati pe jumatate

Impachetati in 1/3

Rulati patura

Puneti patura in cada de cu marginea in jos

Instructiuni de uscare:

1. Transferati hainele din spalator in uscator, puneti hainele in mod egal pe fundul tubului.
2. Puneti capacul deasupra hainelor si asigurati-va ca este pus corespunzator.
3. Inchideti capacul de siguranta si capacul de sus al uscatorului.
4. Setati timerul de rotatie la timpul dorit si uscarea va incepe.

Cada de rotire Capacul interior Cada de rotire Suporturi

Timp rotire	0.5 1	1-2 2-3 3-4	5
Tip rufe	Fibra	Sintetice, Delicate	Knitgood (sintetice)	Lenjerie (bumbac)	Jachete (bumbac, /panza)	Bumbac gros

Atentie:

Daca cada de rotire se zdruncina rau, verificati si asigurati-va ca masina de spalat este asezata in pozitia corecta si hainele sunt distribuite in mod egal.

Daca uscarea si drenarea se termina in acelasi timp, faceti drenarea dupa ce se termina uscarea.

Instructiuni de clatire:

Clatirea este gata dupa ce jumatate din ciclul de rotire-uscare este complet si poate economisi apa si curent.

1. Puneti hainele dupa ciclul de rotire in cada de spalare.

2. Introduceti apa conform capacitatii de spalare.

3. Dupa ce nivelul apei este cel dorit, opriti apa.

4. Puneti timerul de spalare la timpul dorit si masina va incepe clatirea.
5. Dupa clatire, puneti hainele in cada de uscare pentru a incepe rotirea 1-3 minute.
6. Evacuati apa de clatire din cada de spalare.
7. Repetati pasii anteriori daca conform gradului de murdarie al apei de clatire.
8. Uscati dupa curatare.

Atasament: parametrii fluxului de apa, capacitatii de spalare si timpului de spalare

Tipul tcsaturii	Capacitatea de spalarc (Kg)	Nivel apa Flux apa Timp spalare (min)
Lenjerie bumbac	Sub 3,3 Mediu Normal 6~8
	Sub 4,5 Ridicat Normal 5~10
Pete mari Sub 4,5 Ridicat Mare 10~15
Sintetice, delicate	Sub 3 Ridicat Normal 5

Mentenanta:

Dupa utilizarea masinii de spalat, va rugam sa urmati pasii urmatori:

1. Scoateti cablul de alimentare
2. Scoateti furtunul de admisie al apei.

Intretinerea cabinetului:

Pentru a curata cabinetul de apa si murdarie folositi o carpa moale, fara detergent; nu folositi chimicale pe suprafata pentru ca exista riscul de deteriorare.

Curatarea filtrului de scame:

In timp ce apasati in jos butonul, scoateti filtrul afara. Scoateti plasa filtrului si clatiti-l cu apa.

Dupa curatare, introduceti marginea filtrului in sant si apasati filtrul la locul lui in timp ce apasati butonul in jos.

• Scoateti capacul filtrului, desfaceti cureaua si desurubati capacul valvei in sens contrar acelor de ceas, pentru a scoate tija supapei si alte componente indepartati mizeria din interior.
• Faceti opusul pasului de mai sus pentru a pune componentele la locul lor.

Placa filtrului de drenaj Axul valvei Portul de drenaj

Prevenirea inghetului:

1. Inchideti robinetul de apa, scoateti furtunul de admisie si goliti toata apa din furtun.
2. Puneti furtunul de scurgere in jos si comutati indicatorul pozitia "drenaj" pentru golirea apei din cada de spalare.

1. Puneti furtunul de admsie in apa calda la 50°C.

2. Puncti aproximativ 2 litri de apa calda mai rece de 50°C in cada de spalare pentru aproape 10minute.

3. Instalati furtunul de admisie si dati drumul la robinetul de apa si asigurati-va ca intra si iese apa normal.

Cum scoateti hainele afara din uscator:

1. Dupa ce desfaceti surubul capacului de siguranta, ridicati-l cu doua maini.

2. Scoateti hainele din uscator.

3. Apasati in jos capacul de siguranta si strangeti surubul.

Capacul de siguranta

Cum curatati pompa de mizerie:

- Scoateti capacul din spatele masinii de spalat, apasati clipul si scoateti furtunul de scurgere.

- Curatati pompa.

Unde amplasati masina de spalat:

- Tineti masina de spalat departe de razele soarelui.

- Tineti masina de spalat departe de umezeala si ploaie.

- Evitati sa o asezati pe suprafete neuniforme si deformabile.

Atentie:

Liniile electrice ale masinii de spalat sunt conectate in mod Y, va rugam nu deschideti linia de putere altfel se pot produce efecte negative asupra masinii.

Mentenanta liniilor de putere se face doar de catre tehnicieni.

Cablul de impamantare al masinii trebuie sa fie conectat in pamant.

- Dupa folosire, va rugam scoateti cablul de alimentare.

- Dupa tipul de alimentare, va rugam folositi o priza corespunzatoare.

- O inclinare mai mare de 2 grade a suprafetei pe care este asezata masina este interzisa.

- Nu porniti motorul electric.

- Nu blocati gura de aerisire de la baza cand masina functioncaza.

- Evitati conexiunile pe pamant sau linii mediane.

- Nu atingeti hainele si uscatorul in timp ce functioneaza.

- Nu puneti masina in baie pentru a preveni rugina si coroziunea.

- Nu spalati panoul de comenzi cu apa.

- Nu lasati copii aproape de masina de spalat.

- Nu spalati hainele murdare de vopsea sau gasolina pentru a evita incendiile.

- Nu uitati sa puneti capacul.

- Nu folositi apa mai fierbinte de 50°C.

- Nu puncti masina langa foc sau surse de caldura.

Cand intalniti aceste probleme, verificati:

? Masina nu functioneaza

• daca nu este curent
• daca pierde curent prin cablul de alimentare
• daca timer-ul masinii sau timer-ul de rotire este in pozitia 0

? Masina nu dreneaza

• daca furtunul de drenare este pozitionat in jos
• daca furtunul de drenare sau teava de interior sunt inghetate
• daca furtunul de drenare sau teava de interior sunt blocate

? Masina are un zgomot ciudat

- daca monezi sau diverse obiecte se afla in cada de spalare.

? Masina are un zgomot ciudat si se zdruncina puternic

• daca masina nu este pozitionata corect
• daca capacul interior al uscatorului este apasat bine
• daca uncle haine sunt in afara uscatorului
