MANUAL DE UTILIZARE ZIM 636 EH Hansa

Înainte de conectarea maşinii de spălat vase la priza de alimentare cu curent electric și de începere a operațiunilor trebuie să citiți cu atenție instrucțiunea de deservire și instalare. Indicațiile cuprinse în aceste instrucțiuni vă vor ajuta să evitați riscul de rănire și pagubele materiale. Documentele maşinii de spălat vase trebuie păstrate într-in loc sigur pentru o utilizare corectă a acesteia și in cazul în care va fi nevoie sa consultati anumite probleme care se vor ivi pe parcursul utilizării.

Prezenta instrucțiune de deservire a fost pregătita pentru diferite dispozitive și anumitele funcții care sunt descrise în aceasta pot sa nu se refere la dispozitivele pe care le aveți Dvs.

În continuare veți găsi explicații ale simbolurilor care apar în această instrucțiune:

Informații importante cu privire la siguranța utilizatorului cât și la utilizarea corectă a dispozitivului.

Pericolele care iau naștere de pe urma manipulării incorecte a echipamentelor cât și a activităților care pot fi realizate numai de către o persoană calificată, cum ar fi de ex. angajat al service-ului producătorului.

Indicații cu privire la folosirea echipamentului.

Informații cu privire la protecția mediului înconjurător.

Interdictia cu privire la realizarea anumitor activități de către utilizator.

CUPRINS

INDICATII CU PRIVIRE LA SIGURANTA DE UTILIZARE 3

INSTALAREA DISPOZITIVULUI 7

CUNOAŞTEȚI DISPOZITIVUL PE CARE ÎL VEȚI FOLOSI 9

PREGĂTIREA DISPOZITIVULUI PENTRU FUNCTIONARE 11

ÎNCĂRCAREA MAŞINII DE SPĂLAT VASE CU VASE 15

PORNIREA DISPOZITIVULUI ŞI SELECTAREA PROGRAMULUI 18

TABELUL PROGRAMELOR 20

CURĂȚAREA ȘI ÎNTRETINEREA 21

CODUL ERORILOR ŞI MODUL DE PROCEDURE IN CAZ DE AVARIE 22

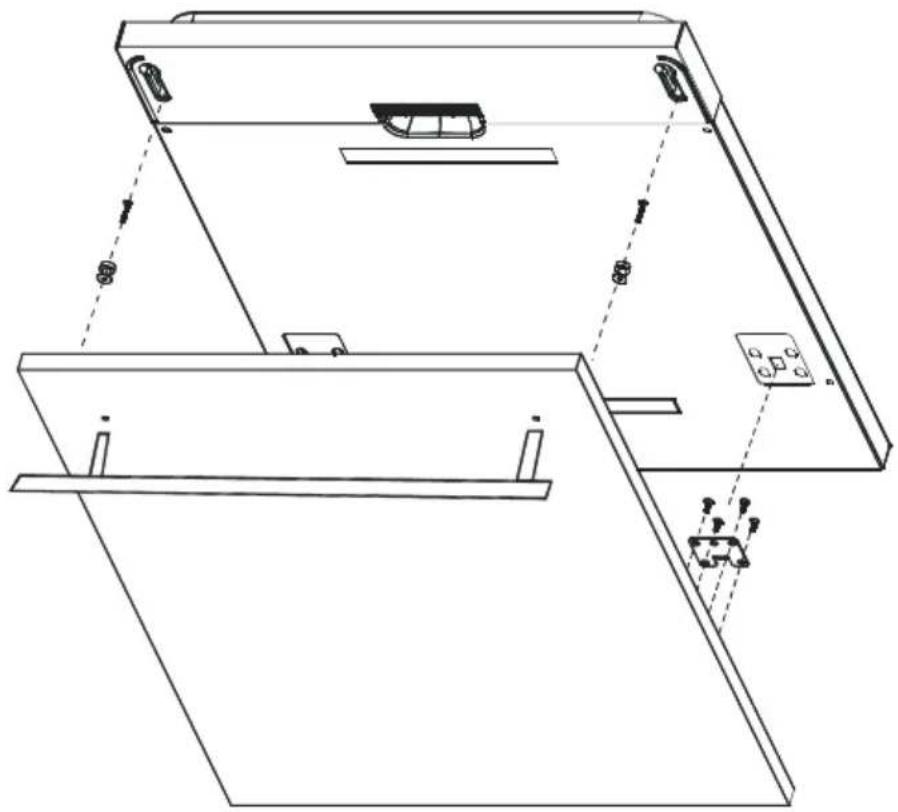

MONTAJUL DISPOZITIVULUI PRIN INCORPORARE ÎN MOBILIER 24

Maşina de spălat vase este destinată numai pentru uz casnic.

Producătorul își rezervă dreptul de a efectua modificări care nu vor afecta funcționarea.

INDICAȚII CU PRIVIRE LA SIGURANTA DE UTILIZARE

Înainte de a începe instalarea

Verificați dacă dispozitivul nu a fost deteriorat în timpul transportului. Nu folosiți și nu instalați niciodată dispozitivul care este deteriorat. În cazul în care nu sunteți siguri de ceva luați legătura cu vânzătorul.

Înainte de prima folosire.

• Vezi Observațiile cu privire la instalare (în continuare).
• Cereți ca instalarea sistemului de împământare să fie realizat de către un electrician calificat.
• Producătorul nu este responsabil pentru orice dau-ne care rezultă din utilizarea dispozitivului care nu are sistem de împământare.
• Înainte de pornirea dispozitivului, verificați dacă datele de pe plăcuța de fabricație sunt în conformitate cu datele sursei de alimentare cu curent electric locale.
• În timpul procesului de instalare mașina de spălat vase trebuie să fie deco-nectată de la sursa de alimentare cu curent electric.
• Nu conectați dispozitivul la sursa de alimentare cu curent electric cu ajutorul prelungitorului.

Folosirea prelungitorului nu oferă siguranță totală (de ex. prelungitorul poate să se supraîncălzească).

• Întotdeauna folosiți numai ştecherul original care a fost livrat împreună cu dispozitivul.
• După ce ați instalat dispozitivul trebuie să vă asigu-rați că aveți acces liber la ștecher.

Acest echipament poate fi utilizat de către copii în vâr- stă de cel puțin 8 ani și de către persoanele cu mobili- tate fizică, psihică redusă și de către persoanele cu lipsă de experiență și cunoștințe cu privire la acest echipa- ment, dacă va fi asigurată supravegherea sau instruc-țiuni cu privire la utilizarea echipamentului în condiții de siguranță și dacă aceștiă vor înțelege riscurile asociate. Copii nu trebuie să se joace cu dispozitivul. Copii nesu- pravegheați nu trebuie să se ocupe cu curățarea și întreți- nerea echipamentului.

Copiii sub 3 ani ar trebui să stea departe, cu excepția cazului în care sunt sub îngriji-re constantă.

INDICATII CU PRIVIRE LA SIGURANTA DE UTILIZARE

Siguranța copiilor

• Nu permiteți copiilor să se joace cu acest dispozitiv.
• Detergenții care sunt folosiți pentru mașinile de spălat vase pot fi corozivi pentru ochi, gură și gât. Citiți cu atenție observațiile cu privire la siguranță, care sunt amplasate pe ambalaje de către producătorii de detergenți.
• Nu lăsați niciodată copiii fără supraveghere atunci când dispozitivul este deschis. În interiorul acestuia pot exista urme de detergenti.
• apa din maşina de spălat vase nu este potabilă. Pericol de rănire din partea produselor chimice corozive.
• În cazul în care veți deschide ușa dispozitivului în timpul funcționării acestuia trebuie să fiți foarte atenți deoarece apa din interiorul acetuia este foarte fierbin-te.
• Asezați întotdeauna obiectele lungi și ascuțite (de ex. furculițe, cuțite), în coșul pentru tacâmuri, cu vârful în jos sau plat pe coșul superior pentru a evita eventualele accidentări.

Deservirea de zi cu zi

• Folosiți dispozitivul numai în casă pentru următoare-le sarcini: spălatul vaselor.
• Nu folosiți solventi chimici în dispozitiv, există un risc de explozie.
• Nu vă așezați și nici nu stați în picioare pe ușa deschisă și nici nu amplasați pe aceasta nici un fel de obiecte. Dispozitivul poate să se răstoarne.
• Nu deschideți ușa dispozi-tivului atunci când acesta se află în stare de funcți-onare. Puteți elibera apa fierbinte sau aburi.
• Nu lăsați ușa deschisă, deoarece aceasta poate crea pericol.

În cazul în care vor apare probleme

• Cereți ca reparațiile și modificările aduse dispozitivului să fie realizate numai de către un angajat calificat al service-ului.
• În cazul în care apar probleme sau sunt realizate lucrări deconectați dispozitivul de la sursa de alimentare cu curent electric:

INDICAȚII CU PRIVIRE LA SIGURANTA DE UTILIZARE

• deconectați dispozitivul prin scoaterea ștecherului din priză,
• scoateți siguranța
• Nu trageti de cablu ci apucați de stecher Opriti apa.

Recomandări

• Pentru a economisi energie și apă înainte de a încărca mașina de spălat vase clătiți vasele de resturile de mâncare. Porniți mașina de spălat vase numai atunci când aceas-ta este plină.
• Programul de spălare preliminară folosiți-l numai atunci când într-adevăr este nevoie.
• Farfuriile, paharele și că-nile trebuiec introduse în mașină cu susul în jos.
• Nu introduceți în mașina de spălat vase care nu sunt destinate pentru a fi spălate în acest fel și nu supraîncărcați mașina de spălat vase.

Vasele care nu pot fi spălate în mașina de spălat vase

- Scrumiere, resturile de lu- mânări, paste de curățare, vopsele, produse chimice, feroaliaje;

- Furculițe, linguri și cuțite cu mâner din lemn, din corn, fildeș sau sidef; elemente lipite, obiecte contaminate cu produse abrazive, acizi sau baze.

- Vase de plastic care nu sunt rezistente la temperaturi ridicate, recipiente de cupru sau staniu,

- Obiecte din aluminiu și argint (pot fi supuse la decolorare, mătuire).

- Unele tipuri de sticlă, portelan cu imprimeuri decorative, deoarece aceste decorații pot dispare chiar și după prima spălare, unele cristaluri, pentru că, după un timp pot să își piardă transparenta, ta-câmuri lipite care nu sunt rezistente la temperaturi ridicate, pahare din cristal cu adaos de plumb, tocă-toare, obiecte realizate din fibre sintetice;

- Obiecte absorbante așa cum ar fi bureții sau cărpele de bucătărie nu pot fi spălate în mașina de spălat vase.

În viitor, înainte de cumpăra- rea unui astfel de dispozitiv care vase sunt potrivite pen- tru a fi spălate în mașina de spălat vase.

INDICATII CU PRIVIRE LA SIGURANTA DE UTILIZARE

RECICLARE

Ambalajele și unele piese ale dispozitivului sunt fabricate din materiale care pot fi reciclate. Pe acestea sunt amplasate simbolurile adecvate și informația cu privire la tipul materialului.

Înainte de a începe folosirea dispozitivului acesta trebuie despachetat și ambalajul trebuie aruncat în conformitate cu legea în vigoare.

Avertizare

Ambalajul poate fi periculos pentru copii.

Materialele potrivite pentru re-utilizare pot fi transmise către centrele locale de co- lectare a deșeurilor. Informa- tii suplimentare puteți obține de la autoritățile locale și la punctele de distrugere a deșeurilor.

După ce cuptorul cu mi-crounde nu mai poate fi utilizat, acesta nu poate fi aruncat împreună cu alte deșeuri comunale ci trebuie predat la un punct de colectare și reciclare a echipamentelor electrice și electronice.

Despre acest lucru ne informează simbolul care se gă-sește amplasat pe produs, instrucțiunea de deservire sau pe ambalajul acestuia. Materialele folosite în constructția dispozitivului sunt adecvate pentru re-folosire, în conformitate cu marcajul lor. Datorită re-utilizării, utilizării materialelor sau dato-rită altor forme de utilizare a dispozitivelor vechi, contribuiți la protejarea mediului înconjurător.

Informații cu privire la punctul prevăzut pentru eliminarea dispozitivelor vechi le puteți obține de la administrația comunală.

Mulțumim pentru participarea Dvs. la protecția mediului înconjurător.

Pentru a evita orice fel de pericole până în momentul transportului trebuie să fa-ceți imposibilă folosirea dis-pozitivului.

Trebuie să deconectați ștecherul din priză și să tăiați cablul de alimentare cu curent electric. Suplimentar trebuie să deteriorați broasca de la ușă.

INSTALAREA DISPOZITIVULUI

Amplasarea dispozitivului

• Atunci când veți alege locul unde va fi amplasat dispozitivul trebuie să luați în considerare locurile unde veți putea fără probleme să introduceți și să scoateți vasele din mașina de spălat vase.
• Nu amplasați dispozitivul în încăperi unde temperatura poate să scadă sub 0°C.
• Înainte de a începe instalarea despachetați dispozitivul procedând așa cum este prezentat pe ambalaj.
• Amplasați dispozitivul cât mai aproape de supapă sau orificiul de evacuare a apei. În cazul instalării mașinii de spălat vase trebuie să luați în vedere faptul că racordurile nu vor mai fi modificate după ce au fost realizate.
• În timpul mutării dintr-un loc în altul nu apucați dispozitivul de ușă sau panoul de comandă.

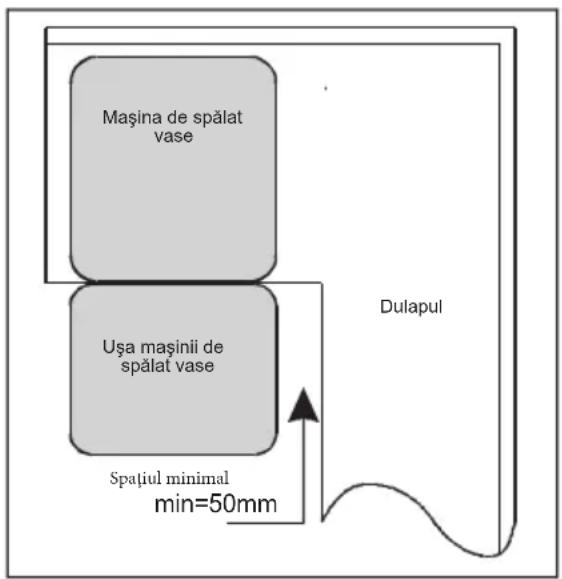

• trebuie să lăsați o distanță suficientă în toate părțile mașinii de spălat vase pentru a avea acces liber atunci când faceți curățenie.
• Asigurați-vă că, în timpul amplasării mașinii de spălat vase furtunul de alimentare cu apă sau cel de evacuare a apei nu au fost strivite. Trebuie să vă asigurați că dispozitivul nu apasă cablul de alimentare cu curent electric.
• Nivelarea trebuie realizată cu ajutorul piciorușelor reglabile ale mașinii de spălat vase. Atunci când mașina de spălat vase este nivelată corespunzător nu veți avea probleme cu deschiderea și închiderea ușii.
• În cazul în care ușa mașinii de spălat nu se închide bine verificați dacă dispozitivul este amplasat stabil pe podea; dacă nu reglați cu ajutorul piciorușelor reglabile.

Racordul de apă

Asigurați-vă că, instalația hidraulică internă este corespunzătoare pentru instalarea mașinii de spălat vase. Suplimentar, este recomandat să instalați un filtru pe intrarea racordului de apă în apartament sau casă, pentru a evita daunele provocate de impurități (nisip, argilă, rugină, etc), care din când în când sunt aduse de apa din rețea sau de instalația de apă internă; acest lucru previne, de asemenea, îngălbenirea și formarea depunerilor după spălare.

Furtunul de alimentare cu apă

Nu folositi furtunul vechi de alimentare cu apă. Folositi furtunul nou de alimentare cu apă care este livrat împreună cu dispozitivul. Înainte de a-l racorda trebuie să îl clătiți în interior cu apă. Racordati furtunul de alimentare cu apă direct la robinetul de alimentare cu apă. Presiunea apei din

instalație nu trebuie să aibă cel puțin 0,03 MPa, și maximal 1 MPa. În cazul în care presiunea depășește 1 MPa, trebuie să instalați o supapă de reducere a presiunii. După realizarea racordului deschideți robinetul până la capăt și verificați etanșeitatea acesteia. Din motive de siguranță, opriți robinetul de apă după fiecare spălare.

ATENTIE: În unele modele de mașini de spălat vase este folosit sistemul de alimentare cu apă Aquastop. În cazul folosirii sistemului Aquastop poate apare o tensiune periculoasă. Nu tăiați alimentarea cu apă Aquastop. Nu permiteți ca acesta să fie întors sau răsucit.

AQUASTOP

Atentie!

Din motive de siguranță, opriți robinetul după fiecare spălare.

Furtunul de evacuare a apei

Furtunul de evacuare a apei poate fi racordat direct la sistemul de evacuare a apei sau la ștuțul de evacuare a lavoarului. Apa poate fi, de asemenea, evacuată direct în lavoar cu ajutorul unui suport special (dacă există), prin agățarea mânerului de marginea lavoarului. Racordul trebuie să se afle la o înălțime de cel puțin 50 cm și maximal 110 cm măsurând de la podea.

min50cm / max110cm min50cm / max110cm

În cazul în care furtunul de evacuare a apei este mai lung de 4 m, vasele pot să nu fie spălate bine. Producătorul nu este responsabil pentru o astfel de situație

Racordul electric

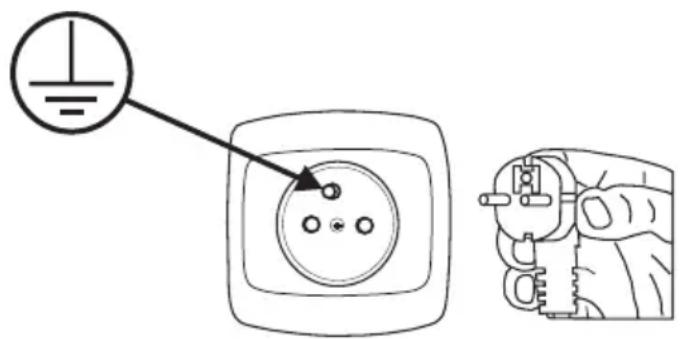

Ştecherul cu legătură la pământ trebuie să fie conectat la o priză electrică cu împământare cu o tensiune corespunzătoare. În cazul în care nu există o instalație pentru legătură la pământ cereți unui electrician calificat să realizeze. În cazul în care veți porni dispozitivul fără sistemul de legătură la pământ producătorul nu iși asumă responsabilitatea pentru daunele care vor avea loc.

Instalația internă trebuie să posede o siguranță 10-16 A.

Dispozitivul trebuie alimentat de la o rețea de alimentare cu curent electric cu o tensiune alternativă de 220-240 V. În cazul în care tensiunea din rețea este de 110 V, trebuie să montați un transformator 110/220 V care are o putere de 3000 W. Nu conectați dispozitivul în timpul amplasării acestuia.

Întotdeauna folosiți ștecherul cu carcasă care este livrat împreună cu dispozitivul. Pornirea dispozitivului atunci când pe rețea avem tensiune mică poate conduce la micșorarea calității de spălare și la deteriorarea dispozitivului.

Cablul de alimentare poate fi înlocuit nu-mai la un service autorizat sau de câtre un electrician calificat. Ne-respectarea acestor reguli poate conduce la accidente.

Din motive de siguranță trebuie să scoateți din priză ștecherul după fiecare spălare.

Pentru a nu conduce la electrocutare nu se permite scoaterea stecherului din priză cu mâinile umede.

Deconectați dispozitivul de la sursa de alimentare cu curent electric prin tragerea de ștecher. Niciodată nu trageți de cablu.

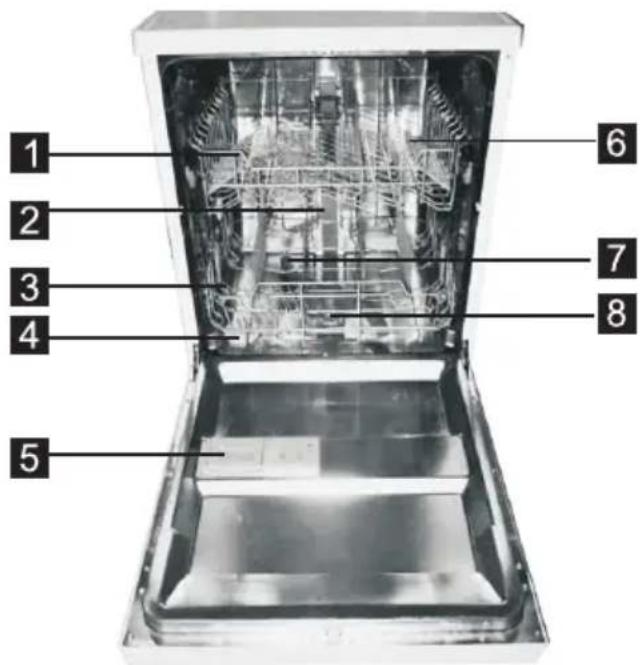

În continuare sunt enumerate piesele componente ale dispozitivul Dvs. (Fig. 1):

1. Coşul superior
2. Teava din interior
3. Ćoşul inferior
4. Recipient pentru sare
5. Dozator detergent
6. Rafturi pentru căni și cești
7. Brate irigatoare
8. Filtrul principal
9. Racordul furtunului pentru alimentare cu apă
10. Furtunul pentru evacuarea apei

1 2 3 4 5 6 7 8

1) Indicatorul de alimentare - Indicatorul ne informează dacă dispozitivul este pornit.
2) Indicatorul lipsă sare/ indicatorul lipsă soluție pentru lustruire - Aceste indicatoare semnalizează necesitatea de completare a sării sau/și a soluției pentru lustruire în mașina de spălat vase.
3) Indicatorul de întârziere a startului - Indicatorul se referă la întârzierea aleasă, realizată cu ajutorul butonului de întârziere a startului, corespunzător cu 3h, 6h sau 9h.
4) Indicatorul 1/2 încărcare - Arată funcția activă 1/2 încărcare
5) Indicator selectare program - Semnalizează programul selectat cu ajutorul butonului de selectare a programelor.
6) Butonul 1/2 încărcare - După ce ambele coșuri au fost încărcate cu vase, în cantitate mai mică, puteți alege această funcție pentru a micșora consumul de energie electrică și apă. Această funcție poate fi folosită împreună cu programul Normal, Eco, Delicat sau Express 60
7) Buton de întârziere a startului - cu ajutorul acestei funcții puteți seta timpul de pornire cu întârziere a dispozitivului.
8) Buton selectare program - Acest buton este folosit pentru selectarea programului de spălare..
9) Butonul Standby - pornire/oprire dispozitiv

PREGĂTIREA DISPOZITIVULUI PENTRU FUNCTIONARE

Înainte de prima folosire a maşinii de spălat vase

• Inainte de pornirea dispozitivului, verificați dacă datele de pe plăcuța de fabricație sunt în conformitate cu datele sursei de alimentare cu curent electric locale.
• Dati la o parte toate materialele de ambalaj.
• Pregătiți soluția de dedurizare a apei
• Adăugați 2 kg de sare în dozator și umpleți cu apă.
• Turnați în recipient soluție de lustruire.

Însemnătatea dedurizării apei.

Pentru o funționare corectă mașina de spălat vase are nevoie de apă dedurizată (cu conținut scăzut de calciu) În caz contrar pe vase și pe piese din interiorul dispozitivului vor rămâne urme de calcar. Acest lucru are influență negativă asupra spălării, uscării și lustruirii. Atunci când apa trece prin sistemul de dedurizare, ionii care sunt răspunzători de duritatea apei sunt îndepărtați iar apa este dedurizată, pentru a obține o calitate cât mai bună a spălării. În funcție de gradul de duritate a apei de alimentare ionii care sunt răspunzători de duritatea apei se acumulează rapid în interiorul sistemului de dedurizare. De aceea sistemul de dedurizare trebuie împrospătat pentru ca să poată funcționa cu aceeași eficacitate de fiecare dată. În acest scop este folosită sarea pentru mașinile de spălat vase.

Umplere cu sare

Folosiți numai sarea de dedurizare pentru mașinile de spălat vase. Pentru a turna sarea de dedurizare trebuie să scoateți coșul inferior, apoi trebuie să deschideți capacul dozatorului prin rotirea acestuia spre stânga - (1). La început umpleți dozatorul cu sare (\~1,5kg sare) și apă (2), cu ajutorul pâlniei anexate (2). Puneti la loc capacul și închideți-l. În cazul în care dioda de control a nivelului de sare se aprinde pe panoul de comandă trebuie să adăugați din nou sare în dozator.

1

Folosiți numai sarea care este special fabricată pentru mașinile de spălat vase.

Recipientul pentru sare trebuie umplut cu apă numai în cazul primei folosiri.

Nu turnați sare de bucătărie în mașina de spălat vase. Funcționarea dozatorului poate să se deterioreze în timp. După pornirea mașinii de spălat vase dozatorul pentru sare se umple cu apă. De aceea sarea pentru dedurizare trebuie turnată înainte de pornirea mașinii de spălat vase. Datorită acestui fapt sarea va fi imediat spălată în timpul scurgerii programului de spălare. În cazul în care imediat după turnarea sării nu vor fi spălate nici un fel de vase, porniți cel mai scurt program de spălare pentru mașina de spălat vase goală, pentru a evita deteriorarea acesteia (împotriva apariției coroziei) ca rezultat a vărsării sării în timpul umplerea dozatorului.

Banda de testare

Eficacitatea spălării în mașina de spălat vase depinde de duritatea apei din rețeaua de alimentare cu apă. De aceea dispozitivul este echipat cu un sistem care micșorează duritatea apei de alimentare. Eficacitatea de spălare crește atunci când acest sistem funcționează corect. Pentru a verifica nivelul de duritate a apei trebuie să luați legătura cu biroul apeductului local sau să verificați nivelul de duritate a apei cu ajutorul benzii de testare (în cazul în care este anexat).

Deschideți ambalajul cu banda de testare.	Lăsați timp de un minut să se scurgă apa din robinet.	Țineți banda de testare sub jetul de apă de la robinet timp de 1 sec.	După aceea îndepărtați surplusul de apă prin scuturare.	Așteptați 1 min.	Setați duritatea apei în funcție de măsurile obținute.Nivelul 1 – lipsă calcarNivelul 2 – conținut foarte mic de calcarNivelul 3 – conținut mic de calcarNivelul 4 – conținut mediu de calcarNivelul 5 – conținut mai mare de calcarNivelul 6 – conținut mare de calcar
					Level 1 □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□☐ Low lime contentLevel 2 □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○ Very low lime contentLevel 3 □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ □ Medium lime contentLevel 4 □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□

PREGĂTIREA DISPOZITIVULUI PENTRU FUNCTIONARE

Umplerea dozatorului pentru detergent

Apăsați blocada și deschideți dozatorul pentru detergent, așa cum este arătat în figură. (1) Indicatorii de nivel se află în interiorul dozatorului pentru detergent. Folosind aceste indicatoare (linii) puteți turna cantitatea corespunzătoare de detergent. În dozator intră maximal 30 g de detergent Deschideți ambalajul cu detergent pentru mașinile de spălat vase și turnați detergent în recipientul mai mare (b) în cantitate de 25 cm³ în cazul în care vasele sunt foarte murdare sau 15 cm³ în cazul în care vasele nu sunt foarte murdare. (2) În cazul în care vasele au stat un timp mai lung nespălate sau în cazul în care există resturi de mâncare uscate, după umplerea mașinii de spălat vase, turnați (a) 5 cm³ detergent în recipientul pentru spălare preliminară și porniți mașina de spălat vase. În funcție de gradul de murdărie a vaselor cât și de duritate a apei poate va fi nevoie să adăugați o cantitate mai mare de detergent.

Detergenți multi-componenti (de ex.: "2în1", "3în1" etc.)

Există 3 tipuri de detergenti:

1. cu fosfat și care conțin clor,
2. cu fosfat și care nu conțin clor
3. care nu contin nici fosfat nici clor.
   Cele mai noi tablete de obicei nu contin fosfat. Deoarece fosfații au proprietăți de dedurizare a apei se recomandă adăugarea de sare în recipient chiar și în cazul în care duritatea apei este de nu-mai 6°dH. Acolo unde există apă dură, dacă este folosit detergentul fără fosfat, pe vase și pahare rămân urme albe. Puteți evita acest lucru prin mărirea cantității de detergent. Detergenții fără clor au proprietăți de albire mai scăzute. Există po-

sibilitatea ca petele colorate să nu fie îndepărtate. Trebuie să selectați programul care funcționează la o temperatură mai ridicată. În general folosind detergenții multi-componenti veți obține rezultate corespunzătoare numai în anumite condiții. Astfel de detergenți conțin soluție de lustruire și/sau sare în cantițăți fixe. Se recomandă totuși, în cazul folosirii tabletelor multi-componente, folosirea sarii regeneratoare.

La ce trebuie să fiți atenți folosind astfel de produse:

• Intotdeauna verificați componentii detergentului folosit și dacă acesta este un produs multi-component.
• Verificați dacă detergentul folosit este cores-punzător pentru gradul de duritate a apei a rețelei la care este racordată mașina de spălat vase.
• Respectați indicațiile de pe ambalajul produsului
• În cazul în care detergentul este sub formă de tablete nu îl introduceți niciodată în cașul pentru tacâmuri. Întotdeauna introduceți tabletele în recipientul pentru detergent din dozator.
• Utilizarea acestor soluții dă rezultate bune nu-mai pentru anumite tipuri de aplicații. Folosind acest tip de detergenți trebuie să luați legătura cu producătorul acestora și să cereți informații cu privire la condițiile corespunzătoare de folosire.
• În cazul în care condițiile de folosire a acestor tipuri de detergenți și setările mașinii de spălat vase sunt corespunzătoare veți economisi sarea și soluția de lustruire.
• În cazul în care rezultatele de spălare prin folosirea detergenților „2 în 1” sau „3 în 1” nu sunt satisfăcătoare (dacă pe vase veți observa urme de calcar și apă), trebuie să luați legă-tura cu producătorul detergentului. Garanția mașinii de spălat vase nu cuprinde reclamațiile rezultate din utilizarea detergenților multi-componenti.

Modul de utilizare recomandat: Pentru a obține rezultate cât mai bune folosind detergenti de spălare multi-componenti trebuie să adăugați sare și soluție de lustruire în mașina de spălat vase și să setați duritatea apei și a soluției pentru lustruire la valoarea cea mai mică. Dizolvarea tabletelor de detergent de la diferiti producători poate fi diferită, ținând seama de temperatură și timp. De aceea nu se recomandă folosirea detergentilor de tip tabletă în cazul programelor scurte. Pentru programele scurte se recomandă folosirea detergentilor praf.

Depozitați întotdeauna detergentii într-un loc răcoros, uscat care nu este la îndemâna copiilor. Umpleți dozatorul cu detergent chiar înainte de pornirea dispozitivului. Avertizare: În cazul în care în timpul folosirii detergentului multi-componenti vor apare probleme care nu au apărut anterior vă rugăm să luați legătura direct cu producătorul detergentului.

PREGĂTIREA DISPOZITIVULUI PENTRU FUNCTIONARE

• Umpleți dozatoarele cu sare și soluție pentru lustruire.
• Setați duritatea apei la cel mai înalt nivel (6) și porniți mașina de spălat vase goală.
• Adaptati duritatea apei.
• Setați soluția de lustruire corespunzătoare.

Umplerea dozatorului pentru soluția de lustrui-re și alegerea setărilor.

Soluția pentru lustruire este utilizată pentru a preveni formarea de picături de apă albe, pete de calcar, dungi albe care pot să apară pe vase, precum și pentru îmbunătățirea procesului de uscare. Contrar celor ce se spune este folosită nu numai pentru lustruirea vaselor ci și pentru uscarea acestora. Din acest motiv, ar trebui să acorde atenție pentru a stabili dacă în dozator este destulă soluție de lustruire destinată utilizării în mașinile de spălat vase.

În cazul în care dioda de control a cantității de soluție de lustruire este aprinsă înseamnă că dozatorul trebuie umplut cu soluție pentru lustruire. Pentru a umple dozatorul cu soluție pentru lustruire trebuie să dați las o parte capacul dozatorului prin rotirea acestuia (1). Umpleți dozatorul cu soluție pentru lustruire până în momentul în care indicele nivelului soluției va fi de culoare închisă; (4) puneți la loc capacul și înșurubați-l. Verificând indicele nivelului soluției pentru lustruire de pe dozatorul pentru detergent, puteți verifica dacă în mașina de spălat se află destulă soluție. Indicele închis la culoare (4) înseamnă că în dozator se află destulă soluție de lustruire, în schimb indicele deschis la culoare (4) ne avertizează că trebuie să adăugăm soluție de lustruire.

Regulatorul nivelului soluției pentru lustruire poate fi setat de la 1 până la 6. Setarea din fabricație pentru soluția pentru lustruire este poziția 4. Se recomandă setarea mai mare a poziției regulatorului în cazul în care după spălare pe vase rămân pete de apă; în cazul în care după ce ștergeți cu mâna pe vase rămân pete albăstrui, trebuie să setați o poziție mai mică.

1

Avertizare: Folosiți numai soluții de lustruire destinate pentru mașinile de spălat de uz casnic. Resturile de soluție de lustruire care s-a vărsat în timpul umplerii vor conduce la crearea unei spume bogate și vor conduce la obținerea unei calități mai proaste de spălare, de aceea soluția trebuie ștearsă cu ajutorul unei cărpe.

PREGĂTIREA DISPOZITIVULUI PENTRU FUNCTIONARE

Tabel duritate apă

Duritate apă	Grade germane dH	Grade franceze dF	Grade englezești dE	Indice nivel duritate	Consumul de sare(g/ciclul)
1 0~5 0~9	0~6 H1 (Rapid)	0
2 6-11 10	20 7-14			H2(Expres 60')	9
3 12-17	21-30 15-21			H3 (Expres 60' + Rapid)	12
4 18-22	31-40 22-28 H4 (Delicat)	20
5 23-34	41-60 29-42			H5 (Delicat + Rapid)	30
6 35-55	61-98 43-69			H6 (Delicat + Expres 60')	60

În cazul în care duritatea apei este mai mare decât valorile maximale indicate în tabelul de mai sus sau în cazul în care veți folosi apă din fântână se recomandă folosirea filtrelor și a dispozitivelor de tratare a apei.

ATENTIE: Setările din fabricatie a dispozitivului sunt adaptate pentru duritatea apei la nivelul 6.

3h 6h 9h ½ 1/2 P 1/2

Deschideți ușa mașinii de spălat vase și porniți dispozitivul prin apăsarea butonului Standby.

P În timp de 60 de secunde de la pornirea dispozitivului apăsați pentru o perioadă mai lungă de timp butonul de selectare a programului mai mult de 5 secunde (indicii pentru sare și soluție pentru lustruire vor licări alternativ).

P Înainte de scurgerea a 5 secunde apăsați butonul selectare a programului pentru a alege setările corespunzătoare pentru regiunea dvs. Sunt posibile următoarele setări H1-H2-H3-H4-H5-H6.

Apăsați butonul Standby sau nu faceți nici un fel de operațiune timp de 5 secunde pentru a sfârși setările.

Uzarea detergentilor

Folosiți detergent pentru mașinile de spălat vase de uz casnic. Pe piață aveți la dispoziție detergent praf, gel și tablete, care sunt destinate pentru a fi folosite pentru mașinile de spălat vase de uz casnic. Detergentul trebuie amplasat în dozator înainte de pornirea mașinii de spălat vase. Păstrați detergentii într-un loc răcoros, uscat care nu este la îndemâna copiilor. Nu umpleți prea mult dozatorul pentru detergent; în caz contrar pot apare urme pe pahare și detergentul nu se va dizolva. În cazul în care doriți mai multe informații despre detergent trebuie să luați legătura cu producătorul acestuia.

ÎNCĂRCAREA MAŞINII DE SPĂLAT VASE CU VASE

Coşul superior

Coşul superior este proiectat pentru a spăla tipuri delicate de vase, așa cum ar fi pahare, căni, farfurii, etc Vasele care sunt amplasate în coşul superior trebuie să aibă un grad scăzut de mur-dărie decât vasele din coşul inferior. Suplimentar, pe rafturi pot fi aranjate orizontal furculițe lungi, cuțite și linguri, astfel încât să nu blocheze rotirea brațului de irigare

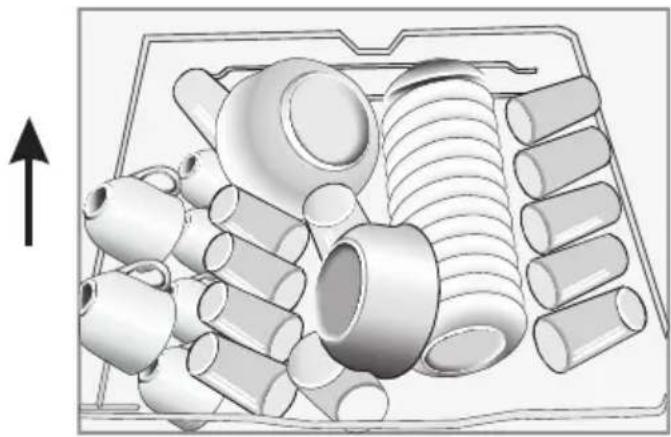

Strângerea rafturilor pentru căni

Datorită acestor rafturi poate fi mărită capacitatea coșului superior. Puteți amplasa paharele și cănile pe rafturi.

Reglarea înălțimii coșului superior încărcat.

Înălțimea coșului superior poate fi reglată pentru a crea mai mult spațiu pentru vasele mari, atât în coșul superior cât și în cel inferior.

În acest model puteți schimba setarea înălțimii coșului superior cu ajutorul rolelor, pe două nive-luri. După ce ați schimbat poziția coșului verificați, dacă brațul de pulverizare a apei poate să se rotească.

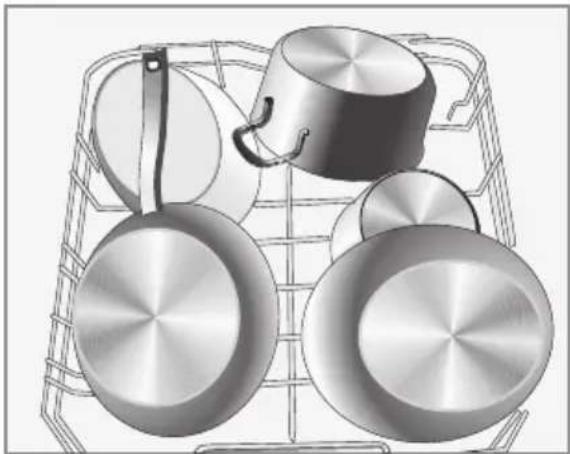

În coșul inferior puneți farfurii, boluri, oale, etc Asigurați-vă că vasele din coșul inferior nu blochează brațul de irigare și acesta se poate roti liber. În coșul inferior, trebuie amplasate vasele mari și cele care sunt mult mai dificil de spălat, cum ar fi de ex oale, tigăi, capace, platouri, etc Vasele trebuieșc amplasate cu susul în jos pentru ca în acestea să nu se adune apa.

Vasele trebuiesc amplasate în așa fel încât acestea să nu blocheze brațul de irigare.

Strângerea elementelor coşului inferior

Pentru o amplasare mai bună a oalelor și tigăilor, elementele pot fi pliate așa cum este prezentat în imagine.

KCoşul pentru tacâmuri

Tacâmurile trebuiesc amplasate în coşul pentru tacâmuri, separat unele față de celelalte, într-o poziție corespunzătoare, și trebuie să aveți grijă ca acestea să nu se atingă, deoarece efectul de pe urma spălării poate fi cel nedorit.

Pentru a obține cea mai înaltă calitate de spălare tacămurile trebuiec amplasate în coș și trebuie să fiti atenți ca:

■ să nu se atingă
■ tacâmurile să fie direcționate în sus
■ obiectele lungi să se afle la mijloc

⚠️Atenție! Tacâmurile nu pot depăși gabaritul coșului

Încărcare standard și rezultatele testelor

Capacitate:

Coşul superior și inferior: 12 seturi de masă. Coşul superior trebuie setat în poziția superioară Ceștile trebuiesc amplasate pe rafturi

Detergent/Soluție de lustruire

5+25g, în conformitate cu normele EN 50242, IEC 436 (norme internaționale) / reglarea dozatorului cu soluție pentru lustruire: 6

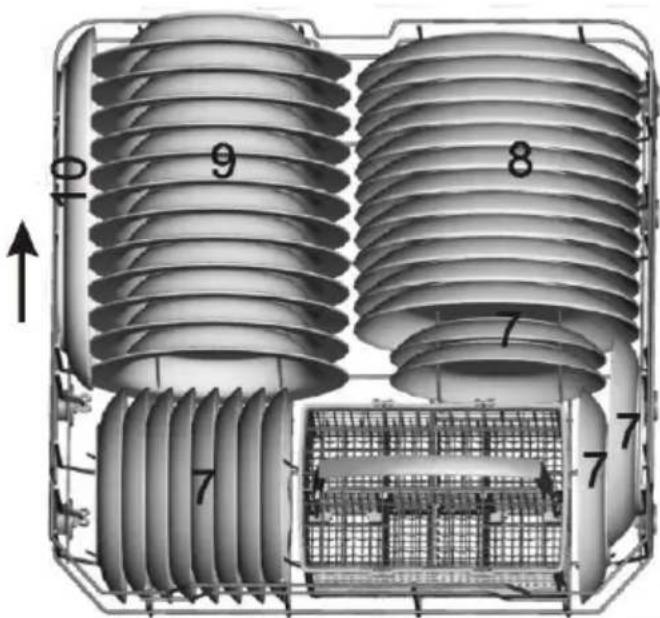

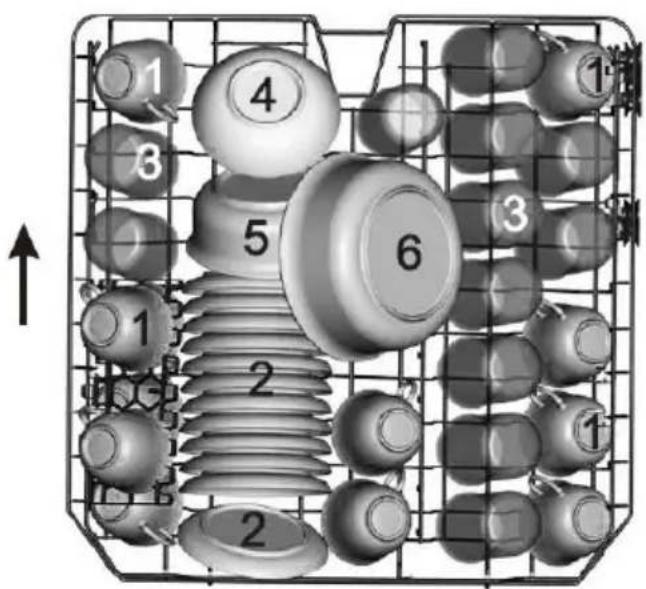

Test program

ECO, în conformitate cu norma EN 50242 (norme internaționale)

Coşul superior

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

Coşul inferior

9 8 7 7 7

Coşul pentru tacâmuri

1 2 1 | 4 4 4 4 4 4 | 1 2 1 2 2 2 | 8 | 7 | 3 3 | 2 1 2 1 | 4 4 4 4 4 4 | 1 3 1 | | | | 1 2 1 | 5 5 5 5 5 5 | 3 3 3 2 2 2 | 3 | 3 | 3 3 3 1 2 1 | 5 5 5 5 5 5 | 6 | 6

1 Linguri

2 Furculite

3 Cuțite

4 Lingurite

5 Lingurite pentru desert

6 Linguri pentru punerea felurilor de mâncare pe farfurii

7 Furculițe pentru punerea felurilor de mâncare pe farfurii

8 Linguri pentru sosuri

Teste în conformitate cu norma EN 50242.

Capacitate - 12 seturi standard de vase

Setarea coşului superior - poziția inferioară

Programul - ECO

Setarea cantității de soluție pentru lustruire - 6

Setarea regulatorului pentru duritatea apei - H4

PORNIREA DISPOZITIVULUI ŞI SELECTAREA PROGRAMULUI

Pornirea dispozitivului

3h 6h 9h 1/2 0 0 ½ P ○

Maşina de spălat vase poate fi pornită numai după umplerea acesteia cu vase, adăugarea tuturor soluțiilor chimice în dozatoare, verificarea dacă brațele de irigare se rotesc liber și după închiderea ușii:

1. Deschideți ușa mașinii de spălat vase și apăsați butonul "Standby" - ⏻, dioda de control de alimentare se va aprinde.
2. Alegeti programul de spălare cu ajutorul butonului pentru alegerea programelor.
3. În caz de nevoie puteți alege funcțiile suplimentare.
4. Închideți ușa mașinii de spălat vase. Aprox. 10 secunde mașina de spălat vase va începe să funcționeze.

În cazul în care în timpul funcționării ușa va fi deschisă, atunci dispozitivul va trece în starea de pauză și din minut în minut va semnaliza prin semnal sonor oprirea din funcționare (dioda programului nu va mai licări ci va fi aprinsă în continuu). Pentru a re-porni funcționarea trebuie să închideți ușa.

După ce spălarea aluat sfârșit

După ce dispozitivul se oprește din funcționare veți auzi un semnal sonor care va dura aprox. 8 secunde Opriti dispozitivul prin apăsarea butonului "Standby"- (1), închideți robinetul de alimentare cu apă și deschideți ușa mașinii de spălat vase, dar trebuie să fiți foarte atenți deoarece în interiorul dispozitivului poate să existe o cantitate mare de aburi fierbinți. Vasele după deschiderea ușii sunt fierbinți și pot fi foarte ușor deteriorate de aceea, trageți delicat ambele coșuri către exterior. Nu descprcați mașina de spălat vase timp de 15 minute, pentru a grăbi procesul de uscare.

PORNIREA DISPOZITIVULUI ŞI SELECTAREA PROGRAMULUI

Schimbarea programului

3h 6h 9h ½ 1/2 P 1/2

Ciclul de spălare care are loc în acel moment poate fi schimbat numai atunci când acesta a durat o perioadă scurtă de timp. În caz contrar s-a putut ajunge la eliberarea de detergent și evacuarea apei din dispozitiv. În acest caz dozatorul pentru detergent trebuie umplut din nou.

1. Deschideți ușa mașinii de spălat vase, dispozitivul va trece în stare de veghe,
2. Apăsați butonul selectare a programului pentru o perioadă de timp mai lungă de 3 secunde, dispozitivul se va afla în stare de așteptare și în acest moment puteți schimba programul la setările dorite

În cazul în care în timpul procesului de spălare ușa va fi deschisă, dispozitivul va trece în stare de pauză. Dispozitivul semnalizează cu ajutorul semnalului sonor că ușa este deschisă din 1 minut în 1 minut, până în momentul în care ușa mașinii de spălat vase va fi bine închisă. După ce ușa va fi închisă, mașina de spălat vase își va relua programul după aprox. 10 secunde

TABELUL PROGRAMELOR

Tabel*:

Denumirea programului	Auto	Intensiv Normal **ECO Delicat Express 60'
Temperatura	45-55 °C 65	°C 55 °C 50	°C 40 °C 60 °C
Tipul de murdărie	Selectarea automata a programului pentru fiecare tip de poluare, cu sau fără resturi alimentare uscate pe	Vase foarte murdare cu resturi de mâncare uscate	Vase murdare cu resturi de mâncare uscate	Vase de sticlă. portelan - deli-cat murdare	Vase de sticlă. portelan - deli-cat murdare	Vase delicat murdare care nu necesită o uscare totală
Gradul de murdărie	alt nivel	foarte murdare	normal murdare	delicat murdare	delicat murdare	delicat murdare
Cantitate detergent	5g /25g (sau produs “3 în 1”)	5g /25g (sau produs “3 în 1”)	5g /25g (sau produs “3 în 1”)	5g /25g (sau produs “3 în 1”)	5g /25g 5g /25g

*Durata programului (min.)	120 ~ 180 145 160 170 120 60
*Consum energie electrică (kWh)	0.9 ~1.3 1.6 1.35 1.02 0.85 1
*Consumul de apă (l)	8.4 ~ 12.7 19 15 12 15 10

** Programul standard. Program de referință pentru institutele de cercetare. Teste în conformitate cu norma EN 50242.

Acest program este corespunzător pentru spălarea vaselor normal murdare și este programul cel mai eficient având în vedere consumul de energie și apă pentru acest tip de vase.

* Valorile duratei programului care sunt trecute în tabel, consumului de energie și apă sunt determinate în condiții de laborator. Valorile reale pot avea unele variații.

CURĂȚAREA ȘI ÎNTRETINEREA

Curățarea regulată va extinde durata de viață a funcționării fără probleme a mașinii de spălat vase.

În camera maşinii de spălat vase se pot acumula grăsimi și calcar. În cazul în care aveți de a face cu astfel de depuneri;

- Umpleți dozatorul cu detergent, nu introduceti vase în mașina de spălat vase, alegeti programul de spălare la cea mai înaltă temperatură și porniti dispozitivul. În cazul în care nu sunteți mulțumiți de rezultat, trebuie să folosiți o soluție de spălare specială care este de achiziționat de pe piață. (Produse speciale pentru curățare fabricate special de către producătorii de detergenti, pentru mașinile de spălat vase).

Curățarea garniturilor de pe ușa mașinii de spălat vase

Pentru a curăța toate impuritățile acumulate pe garniturile ușii trebuie să ștergeți aceste garnituri foarte des cu ajutorul unei cârpé umede.

Curățarea mașinii de spălat vase

Curățați filtrele și brațele de irigare cel puțin o dată pe săptămână. Înainte de a începe curățarea deconectați mașina de spălat vase de la sursa de alimentare cu curent electric și închideți robinetul de alimentare cu apă. Pentru curățare nu folositii materiale dure. Spălați cu soluție de spălare delicată și cu ajutorul unei cărpe umede.

Filtre

Verificați dacă în filtrele grosier și mărunt au rămas resturi de mâncare. În cazul în care au rămas resturi de mâncare, scoateți filtrul și curățați-l sub jet de apă.

1. Filtrul principal
2. Filtru grosier
3. Filtr grosier / micro-filtru

1. Scoateți coșul inferior din dispozitiv.
2. Rotiți filtrul grosier spre stânga și ridicati-l în sus.
3. Scoateți setul de filtre.
4. Dati la o parte micro-filtrul de pe filtrul grosier.
5. Curățați foarte bine filtrul sub jet de apă. În caz de nevoie folositi o periuță.
6. Montați filtrele în ordinea inversă demontării.
7. Introduceți setul de filtre în cameră și apoi rotiți filtrul grosier spre dreapta.

1

• Nu porniți niciodată mașina de spălat vase fără filtru.
• În cazul în care filtrul va fi montat greșit veți observa că va scade eficacitatea de spălare a acesteia.
• Curățarea filtrelor este foarte importantă din punctul de vedere al funcționării corec- te a mașinii de spălat vase.

Curățarea broaștei ușii.

broasca uşii cât și zona acesteia trebuie stearsă după fiecare spălare cu ajutorul unei cărpe umede cu detergent delicat și trebuie foarte bine uscată. Nu se recomandă udarea broaștei cu apă. Nu folositi produse de curățare de tip aerosol, care pot deteriora broasca și componentele electrice din interiorul dispozitivului.

Verificați dacă orificiile brațului superior și a celui inferior nu sunt astupate. În cazul în care sunt astupate demontați brațele și curățați-le sub jet de apă curată.

Brațul inferior poate fi scos prin tragerea acestuia în sus, iar brațul superior poate fi demontat prin rotirea piuliței spre stânga.

În timpul montajului brațului de irigare asigurați-vă că piulița este bine înșurubată.

Open

Filtrul furtunului de alimentare cu apă.

Apa este filtrată de filtrul care se află pe furtunul de alimentare cu apă, pentru a evita deteriorarea dispozitivului din cauza impurităților (nisip, argilă, rugină, etc.) care din când în când sunt aduse de apa din rețea sau de instalația de apă internă; acest lucru previne, de asemenea, îngălbenirea și formarea depunerilor după spălare. Periodic trebuie să verificați filtrul și furtunul și în caz de nevoie curățați-le. Pentru a curăța filtrul trebuie să închideți robinetul de alimentare cu apă și apoi trebuie să demontați furtunul. După ce ați scos filtrul din furtun trebuie să îl curățați sub un jet de apă curată. Introduceți filtrul la loc în furtun. Montați furtunul

CODUL ERRORILOR ŞI MODUL DE PROCEDURE IN CAZ DE AVARIE

Însemnătatea indicelor de alegere a programelor:

a) toți indicii opriți - stare de veghe b) unul dintre indicii programului luminează în permanență - pauză sau perioada de așteptare înainte de pornirea programului c) unul dintre indicii programului licărește - dispozitivul este în stare de funcționare d) Licărire foarte rapidă - eroare (vezi tabelul de mai jos)

COD EROARE	DESCRIEREA DEFECTU-LUI	FUNCTIONAREA
E1	Timp prea lung de aslimen-tare cu apă	• Robinetul de alimentare cu apă este închis.• Țevile din casă sunt astupate• Presiune prea mică apei• Dacă eroarea persistă, luați legătura cu service-ul
E4 Supraîncărcare		• Nivel prea înalt al apei de alimen-tare.• Dacă eroarea persistă, luați legătura cu service-ul

În cazul în care una din diodele de monitorizare a programului este aprinsă iar dioda Start/Pauză licărește

- Uşa maşinii de spălat vase este deschisă; trebuie să închideți ușa.

În cazul în care programul nu porneşte

• Verificați dacă stecherul este în priză.
• Verificați siguranțele instalatiei electrice externe.
• Asigurați-vă că robinetul de alimentare cu apă este deschis.
• Asigurati-vă că ușa dispozitivului este închisă.
• Asigurați-vă că mașina de spălat vase este oprită prin apăsarea butonului On/Off.
• Asigurați-vă că filtrul de evacuare a apei și filtrul intern al mașinii de spălat vase sunt curate.

În cazul în care diodele nu se sting după ce procesul de spălare a luat sfârșit

• Nu ați apăsat butonul On/Off.
• În cazul în care în dozatorul pentru detergent au rămas urme de detergent
• Ați turnat detergent în dozatorul umed

În cazul în care după ce programul a luat sfârșit în interiorul mașinii de spălat vase se găsește apă

• Furtunul de evacuare a apei este încolăcit sau este înfundat
  • Filtrele sunt înfundate.
• Programul nu a luat sfârşit.

În cazul în care mașina de spălat vase se oprește în timpul realizării programului de spălare.

• Avarie de alimentare
- Lipsă alimentare cu apă.
- Programul poate fi setat pe tribul de așteptare

În cazul în care auziți zgomote de tip zguduituri și lovituri

• Vasele sunt amplasate incorrect.
- Bratul de irigare lovește vasele.

În cazul în care pe vase rămân resturi de mâncare

• Vasele nu sunt amplasate corect în mașina de spălat vase, apa nu a ajuns peste tot.
• Coşul este supraîncărcat.
  • Vasele se sprijină unele de altele
• Ați adăugat o cantitate prea mică de detergent.
• Ați ales un program necorespunzător, prea delicat.
• Bratul de irigare este astupat cu resturi de

SFATURI PRACTICE ŞI INFORMATII FOLOSITOARE

mâncare.

• Filtre astupate
• Filtrele nu sunt montate corect.
• Pompa de evacuare a apei este astupată.

În cazul în care au apărut pete albe pe vase

• Ați folosit prea puțin detergent
• Doza de soluție pentru lustruire la nivelul cel mai scăzut
• Nu ați folosit sarea corespunzătoare, gradul de duritate al apei este ridicat
• Sistemul de dedurizare a apei este setat la nivel foarte scăzut.
• Capacul dozatorului pentru sare nu este închis corect.

În cazul în care vasele nu se usucă

- Ați ales programul care nu usucă vasele.

• Ați setat o cantitate prea mică de soluție pentru dedurizare
• Vasele au fost scoase prea repede din mașina de spălat vase.

În cazul în care pe vase apar urme de rugină

• Calitatea vaselor din oțel inoxidabil este proastă
• Prea multă sare în apa pentru clătire
• Capacul dozatorului pentru sare nu este închis corect.
• Prea multă sare vărsată în camera mașinii de spălat vase în timpul umplerii dozatorului pentru sare
• Dispozitivul nu are legătură la pământ corespunzătoare.

În cazul în care nu ați rezolvat problema sau în cazul în care a avut loc vreuna din situațiile descrise mai sus vă rugăm să luați legătura cu Centrul de Service.

Declarația producătorului

Producătorul declară prin prezenta că produsul îndeplinește cerințele esenția- le din directivele europene menționate mai jos:

-directiva cu privire la echipamentele electrice de joasă tensiune 2006/95/CE,
-directiva cu privire la compatibilitatea electromagnetică 2004/108/CE,
-directivele eco-proiectării 2009/125/CE

și din acest motiv produsul a fost marcat șta fost emisă o declarație de conformitate care a fost prezentată autorităților de reglementare a pieței.

MONTAJUL DISPOZITIVULUI PRIN INCORPORARE ÎN

MOBILIER

Locul de instalare a maşinii de spălat vase trebuie să se găsească mai aproape de orificiul existent și conductoarele de evacuare cât și aproape de cablul de alimentare cu curent electric.

Trebuie să alegeți una din părțile dulapului pentru a simplifica racordarea conductoarelor de evacuare ale mașinii de spălat vase.

Atenție: trebuie să verificați accesoriiile de instalare anexate (cârligul pentru panoul de finisare, şurub)

Trebuie să citiți cu atenție instructiunea de instalare.

- Ilustrațiile cuprind dimensiunile dulapului cât și modul de amplasare a mașinii de spălat vase pentru montarea acesteia Toate lucrurile trebuie realizate înainte de amplasarea mașinii de spălat vase pe locul unde va fi instalată.

1 Trebuie să alegeți un loc care se află cât mai aproape de lavoar pentru a simplifica instalarea conductoarelor de alimentare și de evacuare (vezi ilustrația 1).

2 În cazul în care mașina de spălat vase este instalată pe colțul dulapului, în momentul în care veți deschide ușa acesteia trebuie să existe spațiu (acest spațiu este prezentat pe ilustrația 2)

[Ilustrația 1]

Dimensiunile dulapului Mai puțin de 5 mm între vârful mașinii de spălat vase și dulap cât și între ușa externă care se află aproape de dulap.

90° 820mm 580mm Intrări pentru recordurile electrice, de evacuare a apei și de alimentare cu apă 80 100 Spațiul dintre partea inferioară a dulapului și podea 450 / 600

[Ilustrația 2]

Distanța minimală în timpul deschiderii ușii.

MONTAJUL DISPOZITIVULUI PRIN INCORPORARE ÎN MOBILIER

- Dimensiunile și instalarea panoului de finisare

1 Panoul de lemn pentru finisare poate fi pregătit în conformitate cu ilustrația 3a sau 3b (în funcție de lățimea dispozitivului).

[Ilustrația 3a]

Modelele cu lățimea de 45cm- Panoul pentru finisare trebuie să fie pregătit în conformitate cu dimensiunile prezentate pe ilustratie

439 416 0.2+ 390 0.2+ 287.5±0.2 2 φ8 dp8 710MAX) 517 474.8 127 75±0.2 d2 38 30 8 φ dp8 A A 20MAX ( ) 4 φ dp8 A - A

(unitate de măsură: mm)

[Ilustrația 3b]

Modelele cu lățimea de 60cm- Panoul pentru finisare trebuie să fie pregătit în conformitate cu dimensiunile prezentate pe ilustrație

589 566±0.2 451±0.2 540±0.2 A 127 73±0.2 62 2-Ø2(∅B) 2Ø5.3 2-Ø11 517 474.8 38 30 436 8-Ø2(∅B) A A 4-Ø2(∅B) 20(MAX) A-A

(unitate de măsură: mm)

MONTAJUL DISPOZITIVULUI PRIN INCORPORARE ÎN

MOBILIER

2 Trebuie să instalați cârligul pe panoul de finisare din lemn și apoi trebuie să introduceti cârligul în fisura ușii externe a mașinii de spălat vase (vezi ilustrația 4a). După ce ați poziționat panoul prindeți-l pe ușa externă cu ajutorul holt-șuruburilor și a șuruburilor (vezi ilustrația 4b).

[Ilustrația 4a]

Instalarea panoului de finisare

Instalarea panouului de finisare din lemn

1. Scoateți cele patru holt- şuruburi scurte
2. Fixați cele patru holt- şuruburi lungi

Fixați cele patru holt-şuruburi lungi

Scoateți cele patru holt-şuruburi scurte

Reglarea tensionării arcului de la ușă

Arcurile ușii sunt setate din fabricație pentru tensionarea corespunzătoare pentru ușile externe în cazul în care veți instala panoul de finisare din lemn, va trebui să reglați tensionarea arcului ușii. Trebuie să rotiți șurubul de reglare pentru a înșuruba dispozitivul de reglare până la obținerea tensionării sau până la eliberarea sârmei din oțel (vezi ilustrația 5).

Tensionarea arcului uşii este corespunzătoare atunci când uşa rămâne în poziție verticală în timpul deschiderii totale, dar se ridică pentru închidere atunci când o ridicăm uşor cu degetul

[Ilustrația 5]

Reglarea tensionării arcului de la ușă

Paşii care trebuie urmati pentru instalarea maşinii de spălat vase

1. Trebuie să montați ușa mobilierului pe partea externă a ușii mașinii de spălat vase cu ajutorul mânerelor livrate. Pentru poziționarea mânerelor folosiți şablonul.

2. Reglați gradul de tensionaré a arcurilor ușii cu ajutorul chei de tip imbus, prin rotirea acestuia în direcția acelor de ceasornic cu scopul de a strânge arcul din partea dreaptă și din partea stângă a ușii. Dacă nu realizați acest lucru mașina de spălat a Dvs. se poate defecta (Ilustrația 2).

MONTAJUL DISPOZITIVULUI PRIN INCORPORARE ÎN

MOBILIER

1. Trebuie să racordati conductorul de alimentare cu apă rece.

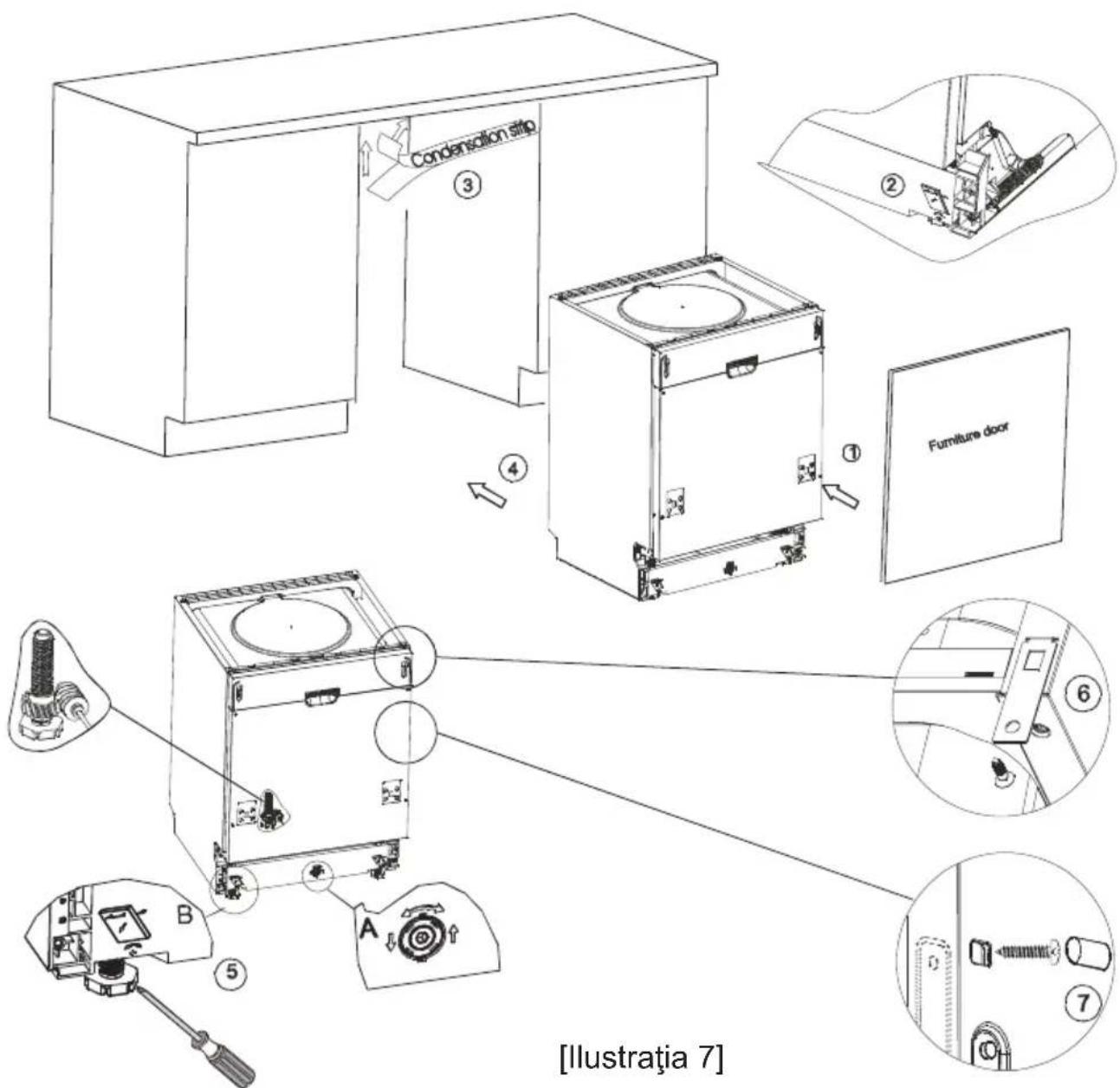

2. Trebuie să racordați conductorul de evacuare a apei din dispozitiv. Verificați schema anexată. [Ilustrația 6]
3. Trebuie să conectați cablul de alimentare cu curent electric.
4. Fixați tava pentru picăturile de apă sub suprafața de lucru a dulapului. Trebuie să vă asigurați că, tava pentru picăturile de apă se află la același nivel cu muchia suprafetei de lucru.
5. Amplasați mașina de spălat vase în poziția finală (Ilustrația 4)
6. Aduceți mașina de spălat vase la același nivel Partea din spate poate fi reglată din partea frontală a mașinii de spălat vase prin înșurubarea șurubului de tip imbus de la mijlocul plăcii de bază a mașinii de spălat vase cu ajutorul chei de tip imbus (Ilustrația 5A) Pentru a regla piciorul frontal trebuie să folosiți o șurubelnită plată și să rotiți piciorul frontal până în momentul în care veți aduce mașina de spălat vase la același nivel (Ilustrația 5B)
7. Maşina de spălat vase trebuie să fie asigurată pe locul de amplasare final. Acest lucru poate fi realizat în două moduri:
   A. Suprafața normală de lucru : Introduceți cârligul în fisura suprafeței laterale și prindeți-l de suprafața de lucru cu ajutorul holt-șuruburilor pentru lemn (Ilustrația 6)
   B. Blat de lucru din marmură sau granit: Fixați partea laterală cu ajutorul Holț-șurubului. [Ilustrația 7]

Maşina de spălat vase trebuie să fie adusă la același nivel pentru a garanta folosirea corespunzătoare a coşurilor pentru vase cât și eficacitatea de spălare.

1. Dispozitivul de aducere la același nivel trebuie amplasat pe ușă și pe șina coșului din interiorul mașinii de spălat vase, așa cum vedeți pe ilustrație, pentru a verifica dacă mașina de spălat vase este adusă la același nivel în toate părțile.
2. Aduceți mașina de spălat vase la același nivel prin reglarea individuală a celor trei picioare.
3. În timp ce realizați nivelarea trebuie să fiti atenți ca mașina de spălat vase să nu răstoarne.

[Ilustrația 8]

Ilustrația care prezintă reglarea picioarelor

IMPORTANT:

Înălțimea maximală de reglare a picioarelor este de 50 mm

Så verifice Nivelul

Sā verifice
