MANUAL DE UTILIZARE ZC500M ZANUSSI

În atenția utilizatorului

Avertizări

Descrierea aparatului

Caracteristici tehnice

Utilizarea maşinii de gătit

Curățire și întreținere

În atenția instalatorului

2 Instalare 11

4 Racordarea la instalația de gaz 12

5 Schimbarea modului de racordare 13

6 Adaptarea la diferite gaze reglaje 14

10 Lista pieselor de schimb 16

Declaratie de conformitate 18

Cum se citește instrucțiunea de utilizare ?

Următoarele simboluri Vă vor ghida dea lungul lecturării instrucțiunilor de utilizare.

Instrucțiuni privind securitatea funcționării

Descrierea operațiilor etapă cu etapă

Sfaturi și recomandări

Informații privind mediul înconjurător

Aceste instrucțiuni au fost redactate pentru siguranța dumneavoastră și a celorlalti.

Conformati-vă prezentelor instrucțiuni pentru a asigura o funcționare ireproșabilă și îndelungată a mașinii. Păstrați această broșură pentru orice consultare ulterioară. Dacă vindeți sau cedați aparatul altei persoane, predați și instrucțiunile de folosire. Noul utilizator va putea fi informat despre funcționarea acestuia și despre diferitele atenționări.

• Înaintea instalării verificați dacă condițiile locale de distribuție (natura și presiunea gazului) și reglajul aparatului sunt compatibile.
• Condițiile de reglare ale acestui aparat sunt înscrise pe eticheta de fabricație.
• Acest aparat nu se racordează la dispozitiv de evacuare a produselor de ardere. El trebuie să fie instalat și racordat în conformitate cu reglementările de instalare în vigoare. Se va acorda o atenție deosebită dispozițiilor referitoare la aerisire.

- Acest aparat a fost conceput pentru a fi utilizat de către adulți.

- Când cumpărați aparatul, dezambalăți-l imediat. Verificați aspectul general.

- Aparatul dumneavoastră este destinat exclusiv uzului casnic. Nu se folosește în scopuri comerciale, industriale sau altele decât pentru cel care a fost conceput. Orice altă utilizare (de ex.: pentru încălzirea unei încăperi) este impropie și periculoasă.

- Supravegheati copiii pentru a nu-l atinge și a nu-l folosi ca jucărie. În timp ce cuptorul este în funcțiune părțile exterioare ale mașinii de gătit se încălzesc. Îndepărtați copiii de aparat.

- Nu modificați sau nu încercați să modificați caracteristicile acestui aparat. Aceasta ar putea reprezenta un pericol pentru dumneavoastră.

Înainte de prima utilizare :

• ridicati capacul ;
  • scoateți accesoriiile din cuptor;
• scoateți eventualele autocolante, etichete publicitare, foliile de protectie și ornamentele;
• spălați accesoriiile din cuptor cu detergent; limpeziți-le și ștergeți-le.

- încălziți cuptorul în gol fixând butonul cuptor pe poziția deschis la maxim, timp de 45 minute pentru a elimina mirosul neplăcut cauzat de arderea diferitelor uleiuri și grăsimi de protecție folosite în timpul fabricației. În timpul acestei operații, aparatul va fumega (va scoate fum). În timpul acestei operații asigurați o bună aerisire a încăperii.

- Utilizarea unui aparat de gătit cu gaz conduce la producere de căldură și de umiditate în localul unde el este instalat. Asigurați o bună aerisire a bucătăriei: mențineți deschise orificiile naturale de aerisire, sau instalati un dispozitiv mecanic de aerisire (hotă de aerisire mecanică).

- O utilizare intensivă și prelungată a aparatului poate necesita o aerisire suplimentară, de exemplu deschiderea unei ferestre, sau o aerisire mai eficace, de exemplu mărirea puterii ventilației mecanice dacă aceasta există.

- Dacă folosiți un aparat electric în aproprierea mașinii (de exemplu un mixer) cablul de alimentare să nu atingă suprafetele calde ale mașinii de gătit sau să nu se prindă în ușa cuptorului.

- Supravegheați mașina de gătit în timpul prăjirii, frigerii în grăsimi sau ulei (cartofi pai, creveți, etc.) deoarece grăsimile supraîncălzite se pot aprinde foarte ușor.

- Nu folosiți vase instabile sau deformate deoarece se pot răsturna și pot cauza răni.

- Nu trageți maçina de mânerul uşii cuptor.

- Față de accesoriiile livrate cu mașina, nu utilizați decât tăvi sau forme de prăjituri care rezistă la temperaturi înalte (respectați instrucțiunile producătorilor).

- Nu depozitați produse de întreținere sau produse inflamabile în apropierea mașinii.

• Pe uşa cuptor deschisă:

- nu puneti greutăți

- nu lăsați copiii să se urce sau să se așeze pe ea.

- La introducerea sau scoaterea vaselor din cuptor nu vă apropiati de elementele încălzitoare și folositi mănuși de bucătărie.

- Nu câptușiți cuptorul cu folie de aluminiu deoarece căldura acumulată provoacă distrugerea emailului.

- Pentru a evita distrugerea butoanelor nu lăsați deschisă ușa cuptorului atâta timp cât cuptorul este în funcționare sau cald.

- După utilizarea mașinii de gătit toate butoanele trebuie să rămână în poziția “oprit” Nu lăsați nimic pe plită în timpul folosirii arzătoarelor (cârpe, folie de aluminiu, etc).

- Capacul maşinii trebuie să fie deschis în timpul folosirii cuptorului.

- Înainte de a închide capacul ștergeți toate arzătoarele și așteptați ca plita să se răcească, pentru a nu distruge capacul.

- Aparatul trebuie conectat obligatoriu la o priză dotată cu contact de protectie (împământare)

- Utilizarea oricărui aparat electric implică respectarea următoarelor reguli:

• Aparatul trebuie să fie obligatoriu conectat corect la instalația de legare la pământ.
• nu se va atinge aparatul cu mâinile umede sau ude.
• nu se va trage de cordonul de alimentare sau de aparat pentru a-l deconecta de la priză.
• nu lăsați copiii sau persoanele incapabile să-l folosească să manevreze aparatul.

- Schimbați furtunul de alimentare cu gaz înainte de data înscrisă pe acesta sau dacă suprafața acestuia prezintă deteriorări (fisuri).

- Nu lăsați copiii lângă mașină în timpul funcționării acesteia. Astfel evitați ca ei să se ardă prin atingerea părților calde sau prin răsturnarea vreunui vas.

- Nu lăsați copiii să se joace cu butoanele mașinii.

- Înainte de orice operație de curățare sau întreținere a mașinii verificați ca toate butoanele să fie pe poziția oprit, pereții mașinii să fie reci, iar mașina să fie deconectată de la rețeaua de alimentare cu energie electrică prin scoaterea cordonului de alimentare din priză!

- Nu folositi arzătoarele plitei în gol (fără vase pe ele).

- Pentru a obține bune rezultate culinare în folosire, mașina trebuie menținută curată.

- Curățați mașina după fiecare folosire pentru a garanta o funcționare corectă și îndelungată.

- Nu folositi aparate cu vapori sau sub presiune pentru a curăța cuptorul.

- Nu se va lăsa aparatul în funcțiune nesupravegheat!

- Pentru remedierea oricăror defectiuni solicitati intervenția unei persoane autorizate din cadrul unităților Service Electrolux prezentate în lista anexată.

- Vă recomandăm să păstrați certificatul de garanție livrat împreună cu aparatul, prezentarea lui fiind obligatorie în cazul unor defectiuni în perioada de garanție.

- În caz de intervenții la mașina Dvs. solicitați numai piesele de schimb certificate de către producător.

Instalare

• Instalarea trebuie să fie făcută de către un instalator autorizat, conform indicațiilor date de către producător în prezentele instrucțiuni. Nerespectarea acestora scutește producătorul de orice răspundere.
• Dacă instalația electrică necesită o modificare pentru branșarea mașinii solicitați un electrician calificat.
• Schimbarea ajutajelor pentru trecerea de pe un tip de gaz pe altul și reglajul aferent se face contra cost pe cheltuiala clientului la tariful stabilit de către unitățile Service Electrolux.
• Când se racordează la rețeaua de alimentare cu gaz, la butelie sau în caz de intervenții, mașina de gătit se va debranșa obligatoriu de la rețeaua electrică.
• Reparațiile se fac numai de către persoane calificate. O reparație necorespunzătoare poate cauza probleme grave.

Producătorul nu își asumă nici o responsabilitate în caz de instalare, utilizare, întreținere și curățire necorespunzătoare și de nerespectare a regulilor de securitate.

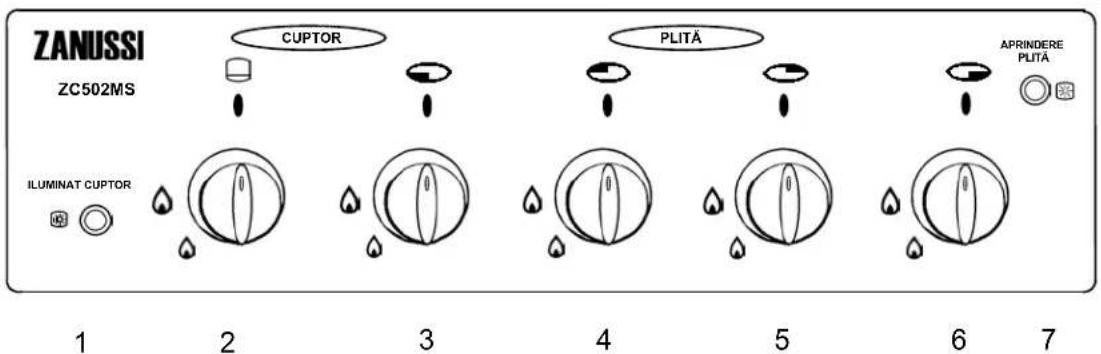

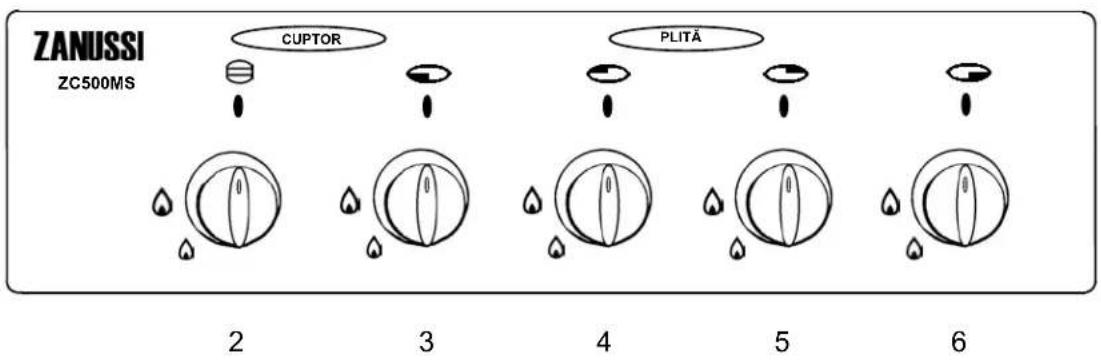

Placa frontală

Model : ZC 500MS

Model : ZC 502MS

1. Buton pentru iluminat
2. Buton de comandă cuptor
3. Buton de comandă arzător stânga-față

4. Buton de comandă arzător stânga-spate

5. Buton de comandă arzător dreapta-spate

6. Buton de comandă arzător dreapta-față
7. Buton cu revenire pentru aprinzător

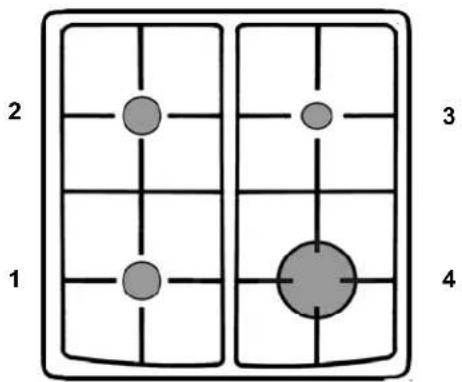

Plită

1. Arzător semirapid (2000W)

2. Arzător semirapid (2000W)

3. Arzător auxiliar (1000W)

4. Arzător rapid (2600W)

CARACTERISTICI TEHNICE

Aparat Clasa 1

Plită	Capac plităGrătar plită Emailat
	Arzător stânga fațăArzător stânga spateArzător dreapta fațăArzător dreapta spateAprindere electronică la arzătoarele plitei (model ZC502MS)	Arzător semirapidArzător semirapidArzător rapidArzător auxiliar	2,00 (1,70) kW2,00 (1,70) kW2,60 (2,30) kW1,00 (0,85) kW0,6 W
Cuptor Cuptor			gaz
	Încărcare termică cuptorIlluminat cuptor (model ZC502MS)CapacitateÎnălțimeLățimeAdâncimeCurățire		3,20 (2,80) kW15 W tip E14 46.0 dm^3 31.0 cm36.4 cm41.0 cmmanuală
Accesorii	Tavă de friptTavă de copt (model: ZC502MS)Grătar cuptor
Dimensiuni Înălțime			850 mm
	LățimeAdâncime		500 mm536 mm

Acest aparat este conform următoarelor Directive Comunitare :

HG 761/2001 (Mof 485 din 22 aug 2001)

Hotărâre privind condițiile de introducere pe piață pentru aparatele consumatoare de combustibili gazoși.

HG 1337/2000 (Mof 698 din 27 dec 2000)

Hotărâre privind asigurarea securității utilizatorilor de echipamente electrice de joasă tensiune.

HG 1032/2001 (Mof 690 din 31 oct 2001)

Hotărâre privind stabilirea condițiilor de introducere pe piață și de funcționare a aparatelor electrice și electronice din punct de vedere al compatibilității electromagnetice.

Arzătoare plită

Fiecare arzător este comandat de către un robinet cu dispozitiv de blocare de siguranță a cărui deschidere se face prin apăsare și rotire spre stânga în sens invers acelor de ceasornic (fig.1).

Pozitia închis

Pozitia deschis la maxim

Pozitia economic

Pentru fierbere alegeți întotdeauna pozițiile între debitele minim și maxim, și niciodată între maxim și oprit (flacăra nu este stabilă).

Înainte de a închide capacul, așteptați ita să se răcească pentru a nu deteriora cul.

Aprinderea arzătoarelor plită

Model : ZC500MS

Aprinderea se poate face apropiind un chibrit aprins sau un aprinzător și rotind butonul spre stânga până la poziția deschis la maxim.

Model : ZC502MS

Aparatul este prevăzut cu un dispozitiv de aprindere electronică a arzătoarelor plitei.

Pentru a aprinde arzătorul ales se ține apăsat butonul cu revenire pentru aprinzător (fig.2) și concomitent se rotește butonul corespunzător arzătorului respectiv spre stânga în poziția deschis la maxim.

În lipsa curentului sau în cazul defectării dispozitivului se procedează ca la modelul ZC500MS.

În cazul în care presiunea de alimentare cu gaze naturale de la rețea este foarte mare, aprinderea arzătoarelor plită poate fi greoaie din cauza desprinderii flăcărilor. Vă recomandăm să manevrați butoanele robinetelor arzătoarelor la poziția economic sau la o poziție intermediară între “poziția economic” și “poziția deschis la maxim”.

Stingerea arzătoarelor plită

Rotiți butonul în sensul acelor de ceasornic până la poziția oprit « ♦ ».

Îndepărtati copiii de mașină cât timp caldă. Nu puneti pe plită obiecte sau ente care se topesc.

Punerea în funcțiune

Înainte de prima utilizare a cuptorului, lăsați-l să funcționeze în gol. Asigurati-vă ca încăperea să fie bine aerisită: prin ventilație mecanică (hotă de bucătărie) sau prin deschiderea geamului.

Cum se procedează ?

1. Ridicati capacul.
2. Scoateți accesoriiile din cuptor.
3. Îndepărtați etichetele autocolante, publicitare, peliculele de protectie și ornamentele.
4. Încălziți cuptorul în gol timp de 45 minute, butonul cuptorului fiind fixat pe poziția deschis la maxim.

Curățați accesoriiile cu apă cu detergent. Limpeziți-le și ștergeți-le cu o cârpă uscată.

În timpul funcționării ușa cuptorului este fierbinte. Îndepărtați copiii de lângă aparat.

Pentru evitarea supraâncălzirii în timpul funcționării cuptorului, capacul mașinii trebuie să fie deschis.

Utilizare

Cuptorul poate fi utilizat pentru coacerea tradițională.

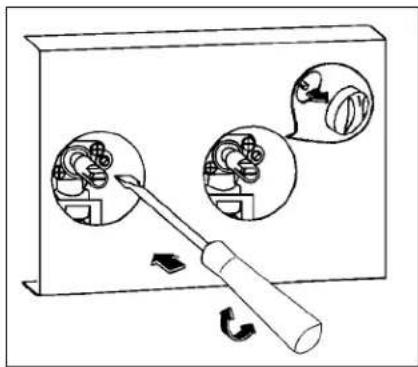

Arzătorul cuptor este echipat cu un dispozitiv de supraveghere al flăcării (termocuplu). În cazul unei stingeri accidentale a flăcării (un curent violent de aer, deversare masivă de lichide...) dispozitivul de supraveghere al flăcării întrerupe alimentarea cu gaz a cuptorului.

Semnificația simbolurilor este identică cu a celor de pe butoanele plitei.

Aprinderea arzătorului cuptor

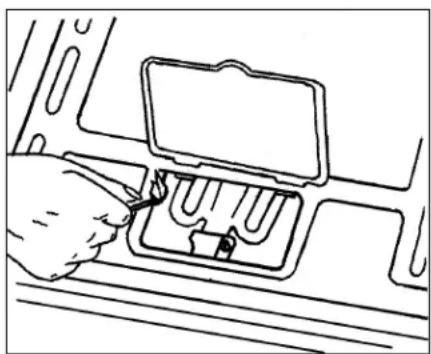

1. Se deschide uşa cuptorului, se ridică câpăcelul care acoperă orificiul de aprindere.
2. Se apropie flacăra unui chibrit sau un aprinzător (fig.3).
3. În același timp se apasă butonul arzătorului cuptor, se rotește spre stânga până la poziția "deschis la maxim" (fig.4) și se menține apăsat încă cel puțin 15 secunde, timp necesar pentru amorsarea siguranței electromagnetice.
4. Se verifică dacă arzătorul este aprins.
   În caz de stingere accidentală a flăcării, se închide robinetul și se va încerca o nouă aprindere după minim 60 de secunde.
5. Se închide uşa cuptorului.
6. Se preîncălzește cuptorul 10 minute după care se aduce butonul în poziția dorită.

Stingerea arzătorului cuptor

Rotiți butonul în sensul acelor de ceasornic până la poziția oprit « ◆ ».

Ghid de utilizare a cuptorului

Din cauza marii varietăți de materiale din care sunt executate vasele utilizate de dvs. (metal, ceramică, sticlă termorezistentă etc.) indicațiile date în tabelul de mai jos sunt orientative. De aceea, experiența dvs. vă va permite să găsiți reglajul optim.

Preparate Poziția	butonului
Cozonaci
Prăjituri cu brânză
Prăjituri cu mere
Tort, Pișcoturi
Biscuiti, prăjituri subțiri
Pâine

Cuptorul este echipat cu un bec, care permite controlul preparatelor pe durata gătitului. El funcționează din momentul în care se apasă pe butonul situat pe placa frontală, marcat cu simbolul " (fig. 5).

Înlocuirea lămpii din cuptor

Înainte de a efectua această operație urați-Vă că toate butoanele sunt pe poziția s. Debranșați aparatul de la rețeaua rică. Asigurați-Vă că interiorul cuptorului rece.

1. Se deşurubează capacul din sticlă al duliei (fig.6).
2. Se deşurubează becul și se înlocuiește cu unul de același tip E14, 230V, 15W, 300°C.
3. Se remontează capacul de sticlă.

Alegerea arzătorului

Deasupra fiecărui buton este un simbol care indică dispunerea pe plita a arzătorului corespunzător.

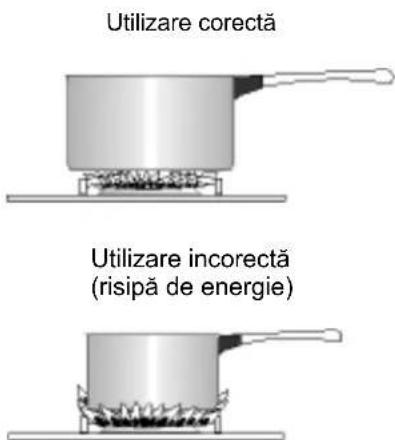

Pentru a obține un randament cât mai ridicat alegeți vase cu diametrul proporțional cu cel al arzătorului folosit (fig. 7), astfel încât flăcările să nu depășească marginile vasului. Diametrele vaselor care pot fi utilizate pe fiecare arzător în parte sunt următoarele:

• arzător rapid 2,60 kW - minim 165 mm
• arzător semirapid 2,00 kW - minim 140 mm
- arzător auxiliar 1,00 kW - minim 80 mm

Folosiți numai vase cu fund plan.

Vă recomandăm să reduceti flacăra arzătorului atunci când s-a ajuns la fierbere.

Pentru o bună aprindere a arzătoarelor mențineți curate componentele arzătoarelor deoarece depunerile de murdărie pot cauza o aprindere și o funcționare defectuoasă.

Pe lîngă accesoriiile livrate cu aparatul Vă sfătuim să utilizați numai vase rezistente la temperaturi înalte (respectați instrucțiunile producătorului).

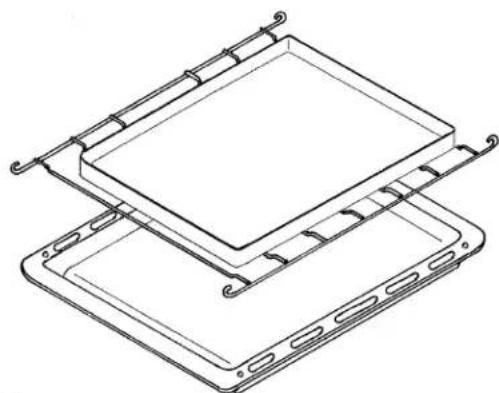

Aparatul este dotat cu:

- un grătar cuptor, suport vase

Permite aşezarea preparatelor, tăvilor etc., care trebuie să fie centrate pe grătar.

- tavă de fript

Aceasta se utilizează la colectarea sucului rezultat prin frigerea preparatelor și/sau la frigerea preparatelor. Nu se folosește ca tavă de copt. În timpul coacerii scoateți tava de fript din cuptor.

Pentru gătit, tava trebuie așezată pe gradena din mijloc.

- tavă de copt aluminizată(model: ZC502MS)

fig. 7

Înainte de orice operație de curățire sau intreținere se va închide robinetul de alimentare cu gaz.

⚠️ Important : Nu se vor utiliza pentru curățire obiecte metalice sau pudre abrazive care pot distruge emailul.

O întreținere periodică vă va ușura curățirea.

CORPUL MAŞINII, CAPACUL, PLITA, PLACA FRONTALĂ

Se recomandă stergerea cu o cârpă moale cu pastă tip Axion sau CIF, care nu zgârâie suprafața, după care se sterge cu o cârpă moale umedă. Nu este admisă frecarea cu obiecte metalice (cuțitul, lama) sau plase din inox sau nylon, sau alte prafuri puternic abrazive (tip TIX) sau diluanți.

Arzătoare plită

Diferitele părți ale arzătoarelor pot fi curățate introducându-le într-o soluție de apă și detergent necoroziv având grijă de a elimina orice crustă formată. După spălare se vor limpezi și șterge cu atenție. De asemenea este necesară curățirea periodică a extremității bujiilor.

Grătare plită

Pentru curățirea grătarelor din oțel emailat se va utiliza o soluție de apă și detergent necoroziv. Se vor limpezi și șterge cu atenție.

CUPTOR:

Curățirea părților cuptorului acoperite cu email se va face identic ca la celelalte părți emailate. O curățare frecventă după utilizare, va elimina posibilitatea apariției crustelor greu îndepărtabile.

În timpul utilizării mașinii de gătit părțile accesibile ale mașinii se încălzesc. Îndepărtați copiii.

CURĂȚIREA UȘII CUPTORULUI

Pentru o curățire mai bună a ușii cuptorului se recomandă demontarea acesteia astfel:

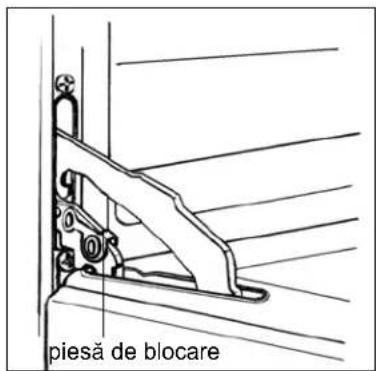

- deschideti complet uşa cuptorului; rotiti cele două piese de blocare pe brațul balamalei complet în sus (fig. 9);

fig. 9

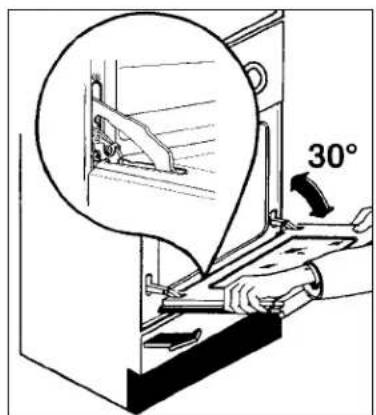

- închideți partial ușa până la un unghi de 30°C (fig. 10) ;

fig. 10

- ridicati uşa și trageti uşor spre Dumneavoastră.

Pentru montajul uşii procedați în mod invers.

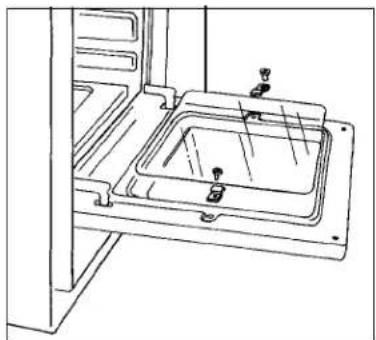

GEAMUL INTERIOR :

El poate fi demontat pentru a fi mai uşor de curățat. Demontarea se va face deşurubând cele două şuruburi care îl fixează (fig. 11).

Curățirea se face cu ajutorul unei perii moi și a unei soluții de apă caldă și detergent necoroziv. Se va remonta geamul având grijă să se pună cele două rondele.

Nu se va utiliza cuptorul cu geamul or demontat.

UNGEREA ROBINETILOR:

În timp se poate întâmpla ca robineții să se rotească greu sau să se blocheze. În acest caz ei vor fi curățati și unși în interior cu unsoare identică sau cu caracteristici asemănătoare cu cea utilizată de fabricant.

Important: Această operație va fi executată de un instalator autorizat.

INSTALARE

CONDITII REGULAMENTARE DE INSTALARE ŞI ÎNTRETINERE

Instalarea și întreținerea trebuie să fie făcută de un instalator autorizat conform normelor în vigoare:

• 1.6-98 Normativ pt. proiectarea și executarea sistemelor de alimentare cu gaze naturale
• I.31-99 Normativ pt. proiectarea și executarea sistemelor de alimentare cu gaze petroliere lichefiate (GPL)
• 1.7-98 Normativ pt. proiectarea și executarea instalațiilor electrice.

IMPORTANT

Înainte de instalare se vor consulta caracteristicile tehnice înscrise pe eticheta de fabricație. Acest aparat nu se racordează la coș. De aceea el trebuie să fie instalat și racordat conform normelor în vigoare. O atenție deosebită se va acorda reglementărilor privitoare la ventilația încăperii în care este instalată mașina de gătit.

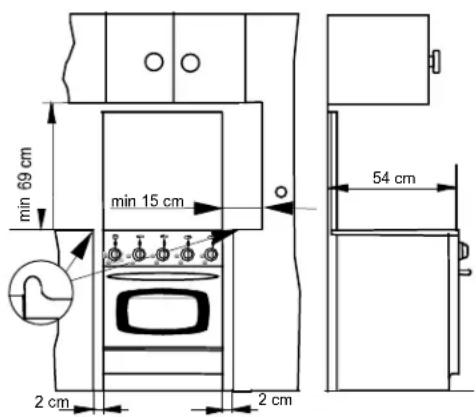

AMPLASARE

Aparatul poate fi instalat în bucătării, oficii, laboratoare, etc. Volumul minim al încăperii va fi de minimum 13 m ^3 . Încăperea va avea cel puțin o fereastră a cărei suprafață va fi de cel puțin 0,05 m ^2 pentru fiecare m ^3 de încăpere. În cazul în care aparatul va fi instalat în apropierea mobilierului, părțile laterale ale mobilelor și peretele din spatele aparatului trebuie să fie neinflamabile sau să reziste la cel puțin 100°C. Deasemenea se va lăsa un spațiu liber între aparat și acestea (fig. 12).

Este recomandat să nu se plaseze sub aparat materiale care nu rezistă la temperatură (linoleuri, parchet, etc.).

Aparatul se va monta numai pe podea.

fig. 12

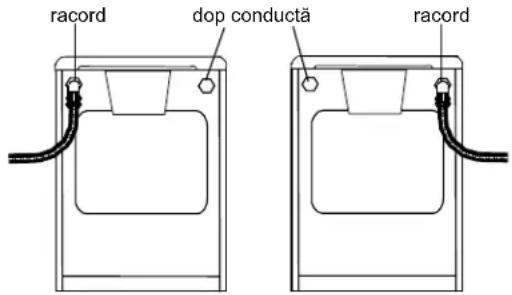

Aparatul poate fi racordat la sursa de gaz fie în stânga, fie în dreapta în funcție de posibilități.

Racordarea la instalația de gaze naturale se face rigid cu țeavă metalică.

Racordarea la butelia de gaz petrolier lichefiat (GPL) se va face cu un furtun de cauciuc STAS 3078-76 prin intermediul unui regulator de presiune reglat la o presiune de 300 mm coloană de apă.

Furtunul nu trebuie să aibă o curbură prea mică sau să fie gâtuit. Lungimea furtunului va fi de max. 1.1 m.

IMPORTANT: După racordare se va verifica etanseitatea cu emulsie de apă cu săpun. Este intezisă verificarea cu flacără!

IMPORTANT: Butelia va fi plasată astfel încât să nu fie necesară trecerea furtunului prin spatele mașinii de gătit; pentru acesta se vor schimba între ele, dopul și racordul GPL de pe extremitățile conductei, astfel încât furtunul să nu treacă prin spatele mașinii (fig.13).

Racordarea la rețeaua electrică

(model : ZC502MS)

Racordarea se va face la rețeaua electrică de curent alternativ monofazat, la o priză de minim 6A, 230V, 50Hz prevăzută obligatoriu cu contact de legare la pământ!

Nu ne asumăm responsabilitatea în caz de accidente datorate unei legări la pământ inexistente sau defectuoase.

Capacitatea fuzibilului - max 5A.

Racordarea la rețea se face prin intermediul cordonului de alimentare cu fișă ce echipează mașina de gătit.

Priza la care se racordează mașina de gătit trebuie să fie ușor accesibilă atunci când mașina de gătit este instalată în poziția de funcționare.

Este interzis cu desăvîrșire trecerea onului de alimentare electric prin spatele orului aparatului (fig.14).

Dacă cordonul de alimentare este el se va înlocui de către producător, sul său de service sau o persoană cu are corespunzătoare, în vederea i oricărui pericol.

Model : ZC500MS

fig. 13

Pentru alimentarea maşinii de gătit cu gaze naturale GN racordarea acesteia se va face rigid, conducta având capătul filetat cu filet 1/2". Pentru alimentarea maşinii de gătit cu gaz petrolier lichefiat GPL, racordarea acesteia se va face cu furtun flexibil la racordul GPL prin intermediul cotului racord, prelungitorului și racordului GPL (fig. 15).

Aceste piese se găsesc în comerț.

Se vor înlocui piesele de racordare existente cu cele indicate în lista pieselor de schimb corespunzătoare noului tip de gaz utilizat.

Adaptarea aparatului pentru a funcționa cu un alt gaz combustibil se va face de către unitățile de Service Electrolux pe cheltuiala consumatorului.

Nu se vor utiliza vechile garnituri de etanşare.

Garniturile se găsesc în comerț împreună cu celelalte piese necesare trecerii de la un tip de gaz la altul.

În cazul funcționării incorecte a aparatelor, înainte de a apela la unitățile "service" verificați:

- presiunea de gaz din instalatie

În cazul în care presiunea de gaz nu este corespunzătoare cheltuielile de service vor fi suportate de consumator.

A - conductă de gaz
B - niplu
C - garnitură
D - racord GPL
E - cot racord

Pentru a adapta aparatul pentru a funcționa cu un alt tip de gaz decât cel pentru care a fost livrat este necesară schimbarea ajutajelor plitei (care se livrează cu aparatul), reglarea debitului economic și schimbarea modului de racordare (conform celor indicate).

După adaptarea aparatului la un alt tip de gaz se înlocuiește eticheta de reglare a aparatului cu o etichetă nouă, livrată împreună cu piesele de adaptare.

Schimbarea ajutajelor arzătoarelor plită

1. Se înlătură grătarul plitei, capacele și inelele arzătoarelor.

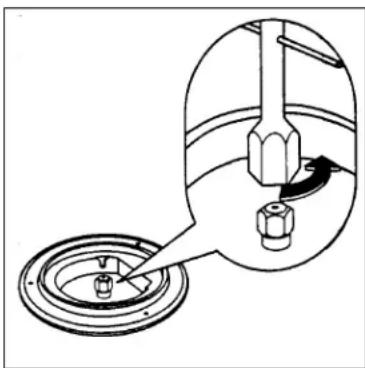

2. Se deşurubează ajutajele (fig. 16) cu ajutorul unei chei tubulare de 7 mm și se înlocuiesc cu cele corespunzătoare gazului utilizat și tipului de arzător (conform tabelului de ajutaje).

Schimbarea ajutajului la arzătorul cuptor

1. Se înlătură fundul cuptorului.
2. Se demontează arzătorul prin desfacerea piuliței.
3. Se deşurubează ajutajul cu ajutorul unei chei tubulare de 10 mm și se înlocuiește cu cel corespunzător gazului utilizat și tipului de arzător (conform tabelului de ajutaje).
4. Pentru montajul arzătorului se procedează în mod invers.

Reglajul admisiei de aer

Reglajul admisiei de aer este corect dacă flacăra are o lungime de 15 mm cu un sămbure de culoare albastru-verzui de 4-5 mm bine conturat și o manta de culoare albastru-violet.

Nu se admite ca flacăra să scoată fum, să vibreze puternic să manifeste tendințe de desprindere sau întoarcere și nici să aibă vârfuri galbene sau roșii.

Reglajul admisiei de aer la arzătorul cuptor

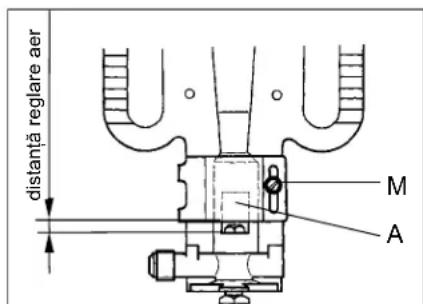

1. Se slăbește şurubul de fixare (M) care fixează regulatorul de aer (A - fig.18).
2. Se deplasează regulatorul de aer înainte sau înapoi până la obținerea unui reglaj corect.
3. Se stânge şurubul de fixare.

fig. 17

fig. 18

Reglajul debitului economic al arzătoarelor

Arzătoarele plită

1. Se aprinde arzătorul.
2. Se roteşte butonul spre stânga până la pozitia economic.
3. Se înlătură butonul prin tragere.
4. Se reglează debitul economic cu ajutorul unei şurubelnite subțiri introdusă în şurubul de reglare aflat în dreapta robinetului până la obținerea unei flăcări de 5 mm (fig.19). În cazul gazului lichefiat (GPL) şurubul de reglare se rotește complet în sensul acelor de ceasornic.
5. Se va verifica de mai multe ori dacă flacăra nu se stinge la trecerea bruscă de la poziția maxim la poziția economic.

Arzătorul cuptor

1. Se înlătură fundul cuptor.
2. Se aprinde arzătorul.
3. Se roteşte butonul spre stânga până la poziția economic.
4. Se înlătură butonul prin tragere.
5. Se reglează debitul economic cu ajutorul unei şurubelnite subțiri introdusă în şurubul de reglare aflat sub tija robinetului până la obținerea unei flăcări de 5 mm (fig.20). În cazul gazului lichefiat (GPL) şurubul de reglare se rotește complet în sensul acelor de ceasornic.
6. Se va verifica de mai multe ori dacă flacăra nu se stinge la trecerea bruscă de la poziția maxim la poziția economic.

Nr. crt.	DENUMIREA REPERULUI	NR. DESEN SAU COD.	ZC500MS	ZC502MS
1. 2.	3. 4
1.	Corp arzător 1000W 354 004 207 X X
2.	Corp arzător 2000W 354 004 307 X X
3.	Corp arzător 2600W 354 004 411 X X
4.	Inel arzător 1000W 354 004 503 X X
5.	Inel arzător 2000W 354 004 603 X X
6.	Inel arzător 2600W 354 004 708 X X
7.	Capac arzător 1000W 342 002 706 X X
8.	Capac arzător 2000W 342 002 704 X X
9.	Capac arzător 2600W 342 002 702 X X
10.	S. conductă distribuitoare 342 814 704 X X
11.	Suport conductă distribuitoare 342 014 701 X X
12.	Fixător cond. distribuitoare 342 007 101 X X
13.	S. conductă racord cuptor 342 357 101 X X
14.	S. conductă racord drept spate 342 364 702 X X
15.	S. conductă racord stâng spate 342 364 502 X X
16.	S. conductă racord drept față	342 364 601	X	X
17.	S. arzător cuptor	342 806 502	X	X
18.	Suport ajutaj cuptor	342 422 701 X X
19.	Regulator aer cuptor	342 004 602 X X
20.	S. tijă	342 797 301 X X
21.	Perete lateral	342 246 504 X X
22.	Ramă laterală stânga	342 244 502	X	X
23.	Ramă laterală dreapta	342 244 508	X	X
24.	Capac	342 223 302 X X
25.	Balama capac stâng	342 014 802 X X
26.	Balama capac drept	342 014 801 X X
27.	Tampon capac	355 609 201 X X
28.	Garnitura balama capac	342 552 801 X X
29.	Brida balama capac 355 603 902 X X
30.	Placă frontală	342 625 188	X	-
		342 625 189	-	X
31.	Distantier plită	342 552 701	X	X
32.	Tampon balama stg.	342 554 201 X X
33.	Tampon balama dr.	342 554 202 X X
34.	Plită	342 224 804 X X
35.	Față fixă inferioară	342 245 102	X	X
36.	Suport sup.față fixă inferioară	342 239 701	X	X
37.	Suport inf.față fixă inferioară	342 238 101	X	X
38.	Soclu	342 245 002 X X
39.	Profil de etanșare ușă cuptor	342 681 201	X	X
40.	Balama ușă cuptor (FARINGOSI)	342 014 601	X	X
41.	Suport balama FARINGOSI	42008790	X	X
42.	Căptușeală ușă cuptor	342 237 702	X	X
43.	Ramă inferioară	342 244 002	X	X
44.	Geam ușă cuptor	342 622 404	X	X
45.	Mâner ușă cuptor	342 553 603	X	X
46.	Şurub cu filet plastic	342 251 701	X	X
47.	Geam ușă interior	342 623 101	X	X
48.	Şaibă	342 005 001	X	X
49.	Surub M5X16	342 250 701 X X
50.	S. fund mobil cuptor	342 801 402 X X
51.	Căpăcel fund mobil cuptor	342 007 002	X	X
52.	Tavă de fript și copt	342 238 008	X	X
53.	Tavă de copt	342 240 505	-	X
54.	Grătar plită stâng	342 394 301	X	X
55.	Grătar plită drept	342 394 302	X	X
56.	Buton 342 550 501 X X
57.	Rozetă 342 550 601 X X
58.	Arc elicoidal 342 481 201 X X
59.	S. grătar cuptor 342 795 502 X X
60.	Termocuplă 1000mm cuptor 342 901 301 X X
61.	Schema electrică 342 750 719 - X
62.	Clema cu 12 poli 342 750 714 - X
63.	Buton cu revenire pentru aprinz. 342 751 302 - X
64.	Aprinzător electronic	342 754 301	-	X
65.	Electrod de aprindere L=900mm	357 021 415 - X
66.	Electrod de aprindere L=1000mm	357 021 414 - X
67.	Comutator cu 2 poziții iluminat	342 751 403	-	X
68.	Lampă cuptor 230 – 240V,15W	342 753 001	-	X
69.	Cot	342 422 501 X X
70.	Robinet COPRECI
	-CAM17505 by-pass 0,29	342 900 101	X	X
	-CAM17505 by-pass 0,32	342 900 102	X	X
	-CAM17505 by-pass 0,42	342 900 103	X	X
	-CAL20701/101 by-pass 0,54	342 900 204	X	X

REPERE PENTRU TRECEREA LA GAZ NATURAL

71. Ajutaje(conform tabelului de ajutaje)		342 724 712	X	X
	∅ 0,70	354 400 413	X	X
	∅ 0,96	354 400 412	X	X
	∅ 1,12	354 400 056	X	X
	∅ 1,30	342 250 821	X	X

REPERE PENTRU TRECEREA LA GAZ PETROLIER LICHEFIAT

72.	Ajutaje(conform tabelului de ajutaje)	342 724 712	X	X
	∅ 0,50	354 400 071	X	X
	∅ 0,71	354 400 036	X	X
	∅ 0,86	354 400 432	X	X
	∅ 0,88	342 250 811	X	X
73.	Racord GPL	272 150 140 X X
74.	Instrucțiuni de folosire	342 724 719	X	X

DECLARATIE DE CONFORMITATE CS

Nr. 19/2001

Subsemnatul, ... SC ELECTROLUX ROMÂNIA SA ....

SATU MARE bd. TRAIAN nr. 23-29 cu nr. de înmatriculare la Registrul Comerțului J 30/11 dec./1999, declarăm pe propria răspundere că

produsul : MAŞINA DE GĂTIT CU GAZE

marca : ZANUSSI

model : ZC500MS, ZC502MS

la care se referă această declarație sunt în conformitate cu :

SR EN 30-1-1+A1

Aparate de gătit casnice utilizând combustibili gazoși – Partea 1-1: Securitatea - Generalități

EN 30-2-1

Aparate de gătit casnice utilizând combustibili gazoși – Partea 2-1: Utilizarea rațională a energiei - Generalități

SR EN 60335-1/1999

Securitatea aparatelor electrice pentru uz casnic și scopuri similare. Partea 1: Prescripții generale

EN 60335-2-6

Securitatea aparatelor electrice pentru uz casnic și scopuri similare. Reguli particulare pentru mașini de gătit, plite de gătit, cuptoare și aparate fixe similare.

SATU MARE

Numele și prenumele : ....

(data)

Semnătura : ....

Ştampila :

DECLARATIE DE CONFORMITATE

No. ...13... / .28.05.2002 ...

S.C. ELECTROLUX ROMÂNIA S.A.

Noi,

(númèlè 'furnizòrufui' și adresa)

declarăm pe propria răspundere că produsul ...... Mașină de gătit

cu gaze tip 50x50 Model: ZC502MS

(denumirea, tipul sau modelul, numărul lotului, seriei, eventual sursele și numărul de exemplare de identificare a produsului ca denumire, tip, model)

la care se referă această declarație este în conformitate cu următorul /

următoarele standard / standarde sau cu alte reglementări tehnice:

SR EN 60335-1: 1999

CEI 60335-2-6: 1997

EN 55014: 1993

[titlul și/sau numărul și data publicării standardului / standardelor sau a altui / altor document / documente) normativ / normative]

și respectă cerințele de securitate.

Încercările au fost realizate de laboratorul: ICPE, Laboratorul de încercări pentru (denumirea)

certificarea produselor electrice, Splaiul Unirii nr. 313, sector 3, Bucureşti (adresa)

Rapoarte de încercare nr. 31/28.01.2002 și 584/14.12.2001 / certificat de conformitate nr. 1046/27.05.2002

28.05.2002

(data)

SC ELECTROLUX ROMÂNIA SA SATU MARE, 28.05.2002

(locul și data emiterii)

PLANT MANAGER GIAMPIERO PILOSIO

(numele și semnătura sau marcajul achivalent al persoanei autorizate)
