MANUAL DE UTILIZARE ZC8552CS ZANUSSI

În atenția Utilizatorului

Avertizări

Descrierea aparatului

Caracteristici tehnice

Utilizarea maşinii de gătit

Curățire și întreținere

În atenția Instalatorului

3 Instalare

5 Racordarea la instalația de gaz

6 Adaptarea la diferite gaze reglaje

7 Lista pieselor de schimb

11 Declaratie de conformitate

12

13

14

17

19

Cum se citește instrucțiunea de utilizare ?

Următoarele simboluri Vă vor ghida dea lungul lecturării instrucțiunilor de utilizare.

Instrucțiuni privind securitatea funcționării

Descrierea operațiilor etapă cu etapă

Sfaturi și recomandări

Informații privind mediul înconjurător

Aceste instrucțiuni au fost redactate pentru siguranța dumneavoastră.

Conformati-vă prezentelor instrucțiuni pentru a asigura o funcționare ireproșabilă și îndelungată a mașinii. Păstrați această broșură pentru orice consultare ulterioară. Dacă vindeți sau cedați aparatul altei persoane, predați și instrucțiunile de folosire. Noul utilizator va putea fi informat despre funcționarea acestuia și despre diferitele atenționări.

• Înaintea instalării verificați dacă condițiile locale de distribuție (natura și presiunea gazului) și reglajul aparatului sunt compatibile.
• Condițiile de reglare ale acestui aparat sunt înscrise pe eticheta de fabricație.
• Acest aparat nu se racordează la dispozitiv de evacuare a produselor de ardere. El trebuie să fie instalat și racordat în conformitate cu reglementările de instalare în vigoare. Se va acorda o atenție deosebită dispozițiilor referitoare la aerisire.
• Acest aparat a fost conceput pentru a fi utilizat de către adulți.
• Când cumpărați aparatul, dezambalăți-l imediat. Verificați aspectul general.
• Aparatul dumneavoastră este destinat exclusiv uzului casnic. Nu se folosește în scopuri comerciale, industriale sau altele decât pentru cel care a fost conceput. Orice altă utilizare (de ex.: pentru încălzirea unei încăperi) este impropie și periculoasă.
• Supravegheati copiii pentru a nu-l atinge și a nu-l folosi ca jucărie. În timp ce cuptorul este în funcțiune părțile exterioare ale mașinii de gătit se încălzesc. Îndepărtați copiii de aparat.
• Nu modificați sau nu încercați să modificați caracteristicile acestui aparat. Aceasta ar putea reprezenta un pericol pentru dumneavoastră.

Înainte de prima utilizare :

• ridicati capacul ;
  • scoateți accesoriiile din cuptor;
• scoateți eventualele autocolante, etichete publicitare, foliile de protectie și ornamentele;
• spălați accesoriiile din cuptor cu detergent; limpeziți-le și ștergeți-le.

- încălziți cuptorul în gol fixând butonul cuptor pe poziția deschis la maxim, timp de 45 minute pentru a elimina mirosul neplăcut cauzat de arderea diferitelor uleiuri și grăsimi de protecție folosite în timpul fabricației. În timpul acestei operații, aparatul va fumega (va scoate fum). În timpul acestei operații asigurați o bună aerisire a încăperii.

• Utilizarea unui aparat de gătit cu gaz conduce la producere de căldură și de umiditate în localul unde el este instalat. Asigurați o bună aerisire a bucătăriei: mentineți deschise orificiile naturale de aerisire, sau instalati un dispozitiv mecanic de aerisire (hotă de aerisire mecanică).
• O utilizare intensivă și prelungită a aparatului poate necesita o aerisire suplimentară, de exemplu deschiderea unei ferestre, sau o aerisire mai eficace, de exemplu mărirea puterii ventilației mecanice dacă aceasta există.
• Dacă folositi un aparat electric în aproprierea maşinii (de exemplu un mixer) cablul de alimentare să nu atingă suprafetele calde ale maşinii de gătit sau să nu se prindă în ușa cuptorului.
• Supravegheați mașina de gătit în timpul prăjirii, frigerii în grăsimi sau ulei (cartofi pai, creveți, etc.) deoarece grăsimile supraîncălzite se pot aprinde foarte ușor.
• Nu folosiți vase instabile sau deformate deoarece se pot răsturna și pot cauza răni.
• Nu trageți maçina de mânerul uşii cuptor.
• Față de accesoriiile livrate cu mașina, nu utilizați decât tăvi sau forme de prăjituri care rezistă la temperaturi înalte (respectați instrucțiunile producătorilor).
• Nu depozitați produse de întreținere sau produse inflamabile în spațiul de depozitare sau în apropierea mașinii.
  • Pe uşa cuptor deschisă:
• nu puneti greutăți
• nu lăsați copiii să se urce sau să se așeze pe ea.
• La introducerea sau scoaterea vaselor din cuptor nu vă apropiati de elementele încălzitoare și folositi mănuși de bucătărie.
• Nu câptușiți cuptorul cu folie de aluminiu deoarece căldura acumulată provoacă distrugerea emailului.
• Pentru a evita distrugerea butoanelor nu lăsați deschisă ușa cuptorului atâta timp cât cuptorul este în funcționare sau cald.
• După utilizarea mașinii de gătit toate butoanele trebuie să rămână în poziția “oprit” Nu lăsați nimic pe plită în timpul folosirii arzătoarelor (cârpe, folie de aluminiu, etc).
• Capacul maşinii trebuie să fie deschis în timpul folosirii cuptorului.

• Înainte de a închide capacul ștergeți toate arzătoarele și așteptați ca plita să se răcească, pentru a nu distruge capacul.

• Schimbați furtunul de alimentare cu gaz înainte de data înscrisă pe acesta sau dacă suprafața acestuia prezintă deteriorări (fisuri).

• Nu lăsați copiii lângă mașină în timpul funcționării acesteia. Astfel evitați ca ei să se ardă prin atingerea părților calde sau prin răsturnarea vreunui vas.
• Nu lăsați copiii să se joace cu butoanele mașinii.
• Înainte de orice operație de curățare sau întreținere a mașinii verificați ca toate butoanele să fie pe poziția oprit, iar pereții mașinii să fie reci.
• Nu folositi arzătoarele plitei în gol (fără vase pe ele).
• Pentru a obține bune rezultate culinare în folosire, mașina trebuie menținută curată.
• Curățați mașina după fiecare folosire pentru a garanta o funcționare corectă și îndelungată.
• Nu folosiți aparate cu vapori sau sub presiune pentru a curăța cuptorul.
• Nu se va lăsa aparatul în funcțiune nesupravegheat!
• Pentru remedierea oricăror defectiuni solicitati intervenția unei persoane autorizate din cadrul unităților Service Electrolux prezentate în lista anexată.
• Vă recomandăm să păstrați certificatul de garanție livrat împreună cu aparatul, prezentarea lui fiind obligatorie în cazul unor defectiuni în perioada de garanție.
• În caz de intervenții la mașina Dvs. solicitați numai piesele de schimb certificate de către producător.

Instalare

• Instalarea trebuie să fie făcută de către un instalator autorizat, conform indicațiilor date de către producător în prezentele instrucțiuni. Nerespectarea acestora scutește producătorul de orice răspundere.
• Schimbarea ajutajelor pentru trecerea de pe un tip de gaz pe altul și reglajul aferent se face contra cost pe cheltuiala clientului la tariful stabilit de către unitățile Service Electrolux.
• Reparațiile se fac numai de către persoane calificate. O reparație necorespunzătoare poate cauza probleme grave.

Producătorul nu își asumă nici o responsabilitate în caz de instalare, utilizare, întreținere și curățire necorespunzătoare și de nerespectare a regulilor de securitate.

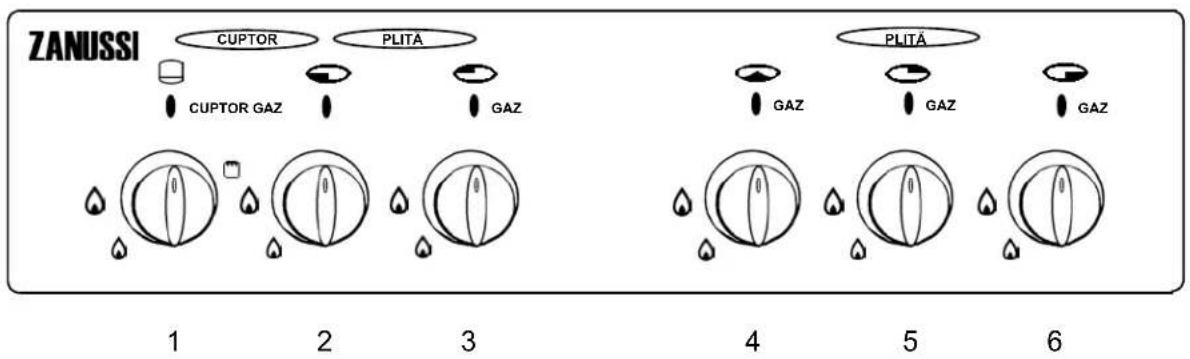

Placa frontală

Model: ZC 8552S și variantele ZC 8552BS, ZC 8552CS

1. Buton de comandă cuptor/grătar
2. Buton de comandă arzător stânga-față

3. Buton de comandă arzător stânga-spate

4. Buton de comandă arzător central

5. Buton de comandă arzător dreapta-spate
6. Buton de comandă arzător dreapta-față

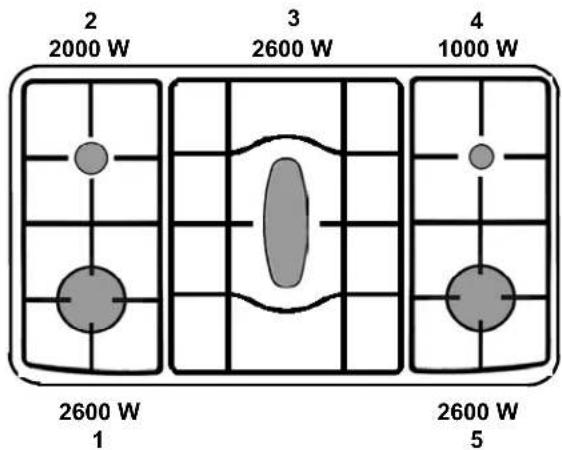

Plită

1. Arzător rapid (2600W)
2. Arzător semirapid (2000W)

3. Arzător oval (2600W)

4. Arzător auxiliar (1000W)

5. Arzător rapid (2600W)

CARACTERISTICI TEHNICE

Aparat Clasa 1

Plită	Capac plităGrătar plită	VopsitEmailat
	Arzător stânga fațăArzător stânga spateArzător centralArzător dreapta spateArzător dreapta față	Arzător rapidArzător semirapidArzător rapidArzător auxiliarArzător rapid	2,60 (2,30) kW2,00 (1,70) kW2,60 (2,30) Kw1,00 (0,85) kW2,60 (2,30) kW
Cuptor Cuptor			gaz
	Încărcare termică cuptorGrătarÎncărcare termică grătarCapacitateÎnălțimeLățimeAdâncimeCurățire		3,20 (2,80) kWgaz2,50 (2,20) kW42.0 dm ^3 31.0 cm36.4 cm41.0 cmmanuală
Accesorii Grătar cuptor	Tavă de friptTavă de coptDeflector
Dimensiuni Înălțime			840 mm
	LățimeAdâncime		850 mm500 mm

Acest aparat este conform următoarelor Directive Comunitare :

HG 761/2001 (M.O.F. 485 din 22 aug 2001)

Hotărâre privind condițiile de introducere pe piață pentru aparatele consumatoare de combustibili gazosi.

Arzătoare plită

Fiecare arzător este comandat de către un robinet cu dispozitiv de blocare de siguranță a cărui deschidere se face prin apăsare și rotire spre stânga în sens invers acelor de ceasornic (fig.1).

Pozitia închis

Pozitia deschis la maxim

Pozitia economic

Pentru fierbere alegeți întotdeauna pozițiile între debitele minim și maxim, și niciodată între maxim și oprit (flacăra nu este stabilă).

Înainte de a închide capacul, așteptați lita să se răcească pentru a nu deteriora acul.

Aprinderea arzătoarelor plită

Aprinderea se poate face apropiind un chibrit aprins sau un aprinzător și rotind butonul spre stânga până la poziția deschis la maxim.

În cazul în care presiunea de alimentare cu gaze naturale de la rețea este foarte mare, aprinderea arzătoarelor plită poate fi greoaie din cauza desprinderii flăcărilor. Vă recomandăm să manevrați butoanele robinetelor arzătoarelor la poziția economic sau la o poziție intermediară între “poziția economic” și “poziția deschis la maxim”.

Stingerea arzătoarelor plită

Rotiți butonul în sensul acelor de ceasornic până la poziția oprit « ◆ ».

Îndepărtați copiii de mașină cât timp caldă. Nu puneți pe plită obiecte sau mente care se topesc.

CUPTORUL

Punerea în funcțiune

Înainte de prima utilizare a cuptorului, zi-l să funcționeze în gol. Asigurați-vă ca perea să fie bine aerisită: prin ventilație anică (hotă de bucătărie) sau prin chiderea geamului.

1. Ridicati capacul.
2. Scoateti accesoriiile din cuptor.
3. Îndepărtați etichetele autocolante, publicitare, peliculele de protectie și ornamentele.
4. Încălziți cuptorul în gol timp de 45 minute, butonul cuptorului fiind fixat pe poziția deschis la maxim.

Curățați accesoriiile cu apă cu detergent. Limpeziți-le și ștergeți-le cu o cârpă uscată.

În timpul funcționării ușa cuptorului este fierbinte. Îndepărtați copiii de lângă aparat.

Pentru evitarea supraâncălzirii în timpul funcționării cuptorului, capacul mașinii trebuie să fie deschis.

Utilizare

Cuptorul poate fi utilizat pentru coacere tradițională (arzătorul cuptor) sau frigere (arzătorul grătar). Cele două moduri nu pot fi utilizate simultan.

Arzătoarele cuptor și grătar sunt echipate cu un dispozitiv de supraveghere al flăcării (termocuplu). În cazul unei stingeri accidentale a flăcării (un curent violent de aer, deversare masivă de lichide...) dispozitivul de supraveghere al flăcării întrerupe alimentarea cu gaz a cuptorului.

Pentru trecerea de la gătitul tradițional pe gril este necesară stingerea arzătorului cuptor urmată de aprinderea arzătorului grătar.

Arzătorul cuptor este comandat de către un robinet cu dispozitiv de blocare de siguranță a cărui deschidere se face prin apăsarea și rotirea spre stânga.

Semnificatia simbolurilor:

Pozitia închis

Pozitia deschis la maxim

Pozitia economic

Pozitia grătar

Aprinderea arzătorului cuptor

1. Se deschide uşa cuptorului, se ridică câpăcelul care acoperă orificiul de aprindere,
2. Se apropie flacăra unui chibrit sau un aprinzător (fig.3).
3. În același timp se apasă butonul arzătorului cuptor, se rotește spre stânga până la poziția "deschis la maxim" și se menține apăsat încă cel puțin 15 secunde, timp necesar pentru amorsarea siguranței electromagnetice.

1. Se verifică dacă arzătorul este aprins.

2. În caz de stingere accidentală a flăcării, se închide robinetul și se va încerca o nouă aprindere după minim 60 de secunde.

3. Se închide uşa cuptorului.

4. Se preîncălzește cuptorul 10 minute după care se aduce butonul în poziția dorită.

Stingerea arzătorului cuptor

Rotiți butonul în sensul acelor de ceasornic până la poziția oprit « ◆ ».

Ghid de utilizare a cuptorului

Din cauza marii varietăți de materiale din care sunt executate vasele utilizate de dvs. (metal, ceramică, sticlă termorezistentă etc.) indicațiile date în tabelul de mai jos sunt orientative. De aceea, experiența dvs. vă va permite să găsiți reglajul optim.

Preparate Poziția	butonului
Cozonaci
Prăjituri cu brânză
Prăjituri cu mere
Tort, Pișcoturi
Biscuiti, prăjituri subțiri
Pâine

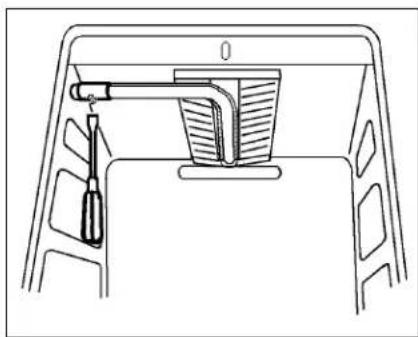

Arzătorul grătar

În timpul folosirii arzătorului grătar, părțile accesibile ale mașinii se încălzesc. Nu lăsați copiii în apropierea mașinii. Arzătorul grătar se folosește cu ușa cuptor întredeschisă până la paravanul protector "A" montat (fig. 4).

Arzătorul grătar nu are posibilitatea de reglare la debit economic.

Arzătorul grătar se folosește pentru a rumeni sau prăji carnea, pentru a prăji pâine, pentru a rumeni mâncărurile deja gătite (budincă, paste făinoase, etc.). Dacă folosiți direct arzătorul grătar (pentru grătare) introduceți tava colectoare la un nivel (gradenă) inferior pentru a colecta zeama și grăsimile.

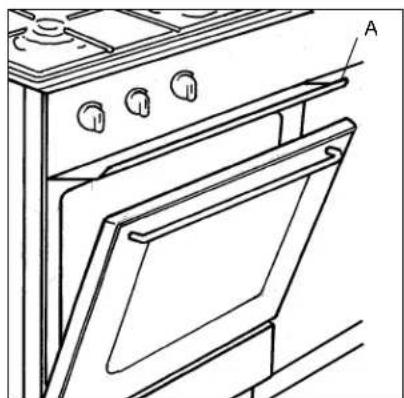

Aprinderea arzătorului grătar

1. Se deschide uşa cuptorului și se montează paravanul protector "A" (fig. 4).
2. Se apropie flacăra unui chibrit sau un aprinzător de arzătorul grătar (fig. 5).
3. Se roteşte butonul arzătorului cuptor spre dreapta până în dreptul gradatiei "☐"

fig. 4
fig. 5

1. Apăsarea se mentine încă cel puțin 15 secunde pentru amorsarea siguranței electromagnetice.
2. Se lasă butonul și se verifică dacă arzătorul este bine aprins.

În caz de stingere accidentală a flăcării, se închide robinetul și se va efectua o nouă aprindere după minim 60 de secunde.

Stingerea arzătorului grătar

Rotiți butonul în sensul invers acelor de ceasornic până la poziția oprit « ♦ ».

Alegerea arzătorului

Deasupra fiecărui buton este un simbol care indică dispunerea pe plita a arzătorului corespunzător.

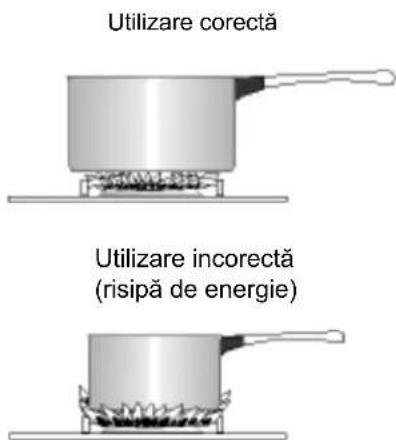

Pentru a obține un randament cât mai ridicat alegeți vase cu diametrul proporțional cu cel al arzătorului folosit (fig.6), astfel încât flăcările să nu depășească marginile vasului. Diametrele vaselor care pot fi utilizate pe fiecare arzător în parte sunt următoarele:

• arzător rapid 2,60 kW - minim 165 mm
• arzător semirapid 2,00 kW - minim 140 mm
• arzător auxiliar 1,00 kW - minim 100 mm

Folosiți numai vase cu fund plan.

Vă recomandăm să reduceți flacăra arzătorului atunci când s-a ajuns la fierbere.

Pentru o bună aprindere a arzătoarelor mențineți curate componentele arzătoarelor deoarece depunerile de murdărie pot cauza o aprindere și o funcționare defectuoasă.

Pe lìngă accesoriiile livrate cu aparatul Vă sfătuim să utilizați numai vase rezistente la temperaturi înalte (respectați instrucțiunile producătorului).

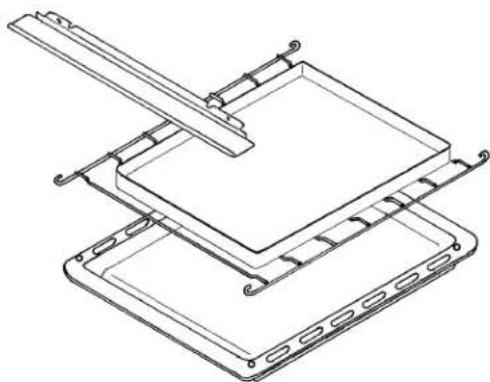

Aparatul este dotat cu:

- un deflector (paravan protector) Se montează în timpul folosirii arzătorului grătar.

- tavă de copt aluminizată

- un grătar cuptor, suport vase

Permite aşezarea preparatelor, tăvilor etc., care trebuie să fie centrate pe grătar.

- tavă de fript - se utilizează la colectarea sucului rezultat prin frigerea preparatelor și/sau la frigerea preparatelor. Nu se folosește ca tavă de copt. În timpul coacerii scoateți tava de fript din cuptor. Pentru gătit, tava trebuie așezată pe gradena din mijloc.

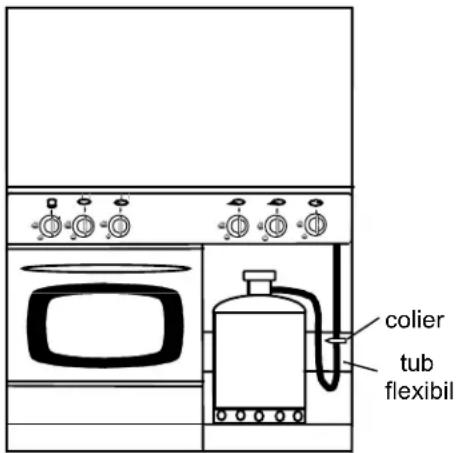

Locaș pentru butelie

Dacă nu este utilizat pentru amplasarea buteliei acesta poate fi utilizat pentru depozitarea sculelor de bucătărie sau a accesoriiilor mașinii de gătit.

Deschiderea uşii locaşului se face apăsând-o uşor.

Important: Nu se va folosi acest spațiu pentru depozitarea materialelor inflamabile!

fig. 6

CURĂȚIRE ȘI ÎNTREȚINERE

Înainte de orice operație de curățire sau intreținere se va deconecta obligatoriu aparatul de la rețeaua de curent electric. Deasemenea se va închide robinetul de alimentare cu gaz.

⚠️ Important : Nu se vor utiliza pentru curățire obiecte metalice sau pudre abrazive care pot distruge emailul.

O întreținere periodică vă va ușura curățirea.

CORPUL MAŞINII, CAPACUL, PLITA, PLACA FRONTALĂ

Se recomandă stergerea cu o cârpă moale cu pastă tip Axion sau CIF, care nu zgârâie suprafața, după care se sterge cu o cârpă moale umedă. Nu este admisă frecarea cu obiecte metalice (cuțitul, lama) sau plase din inox sau nylon, sau alte prafuri puternic abrazive (tip TIX) sau diluanți.

Arzătoare plită

Diferitele părți ale arzătoarelor pot fi curățate introducându-le într-o soluție de apă și detergent necoroziv având grijă de a elimina orice crustă formată. După spălare se vor limpezi și șterge cu atenție. De asemenea este necesară curățirea periodică a extremității bujiilor.

Grătare plită

Pentru curățirea grătarelor din oțel emailat se va utiliza o soluție de apă și detergent necoroziv. Se vor limpezi și șterge cu atenție.

CUPTOR:

Curățirea părților cuptorului acoperite cu email se va face identic ca la celelalte părți emailate. O curățare frecventă după utilizare, va elimina posibilitatea apariției crustelor greu îndepărtabile.

În timpul utilizării mașinii de gătit părțile accesibile ale mașinii se încălzesc. Îndepărtați copiii.

CURĂȚIREA UȘII CUPTORULUI

Pentru o curățire mai bună a ușii cuptorului se recomandă demontarea acesteia astfel:

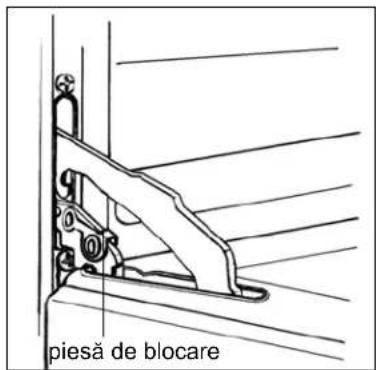

- deschideți complet ușa cuptorului; rotiți cele două piese de blocare pe bratul balamalei complet în sus (fig.8);

fig. 8

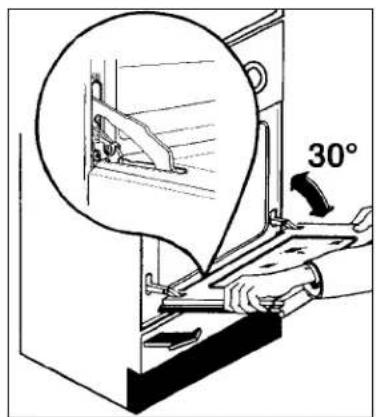

- închideți partial ușa până la un unghi de 30°C (fig.9);

fig. 9

- ridicati uşa și trageți ușor spre Dumneavoastră.

Pentru montajul uşii procedați în mod invers.

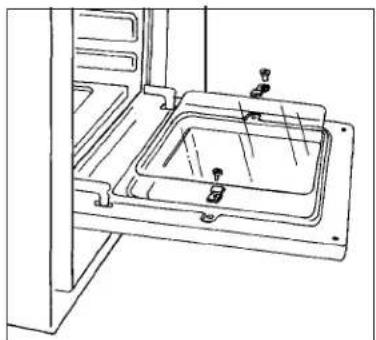

GEAMUL INTERIOR :

El poate fi demontat pentru a fi mai uşor de curățat. Demontarea se va face deşurubând cele două şuruburi care îl fixează (fig. 10).

Curățirea se face cu ajutorul unei perii moi și a unei soluții de apă caldă și detergent necoroziv. Se va remonta geamul având grijă să se pună cele două rondele.

Nu se va utiliza cuptorul cu geamul or demontat.

UNGEREA ROBINETILOR:

În timp se poate întâmpla ca robineții să se rotească greu sau să se blocheze. În acest caz ei vor fi curățati și unși în interior cu unsoare identică sau cu caracteristici asemănătoare cu cea utilizată de fabricant.

Important: Această operație va fi executată de un instalator autorizat.

INSTALARE

CONDITII REGULAMENTARE DE INSTALARE ŞI ÎNTRETINERE

Instalarea și întreținerea trebuie să fie făcută de un instalator autorizat conform normelor în vigoare:

• 1.6-98 Normativ pt. proiectarea și executarea sistemelor de alimentare cu gaze naturale
• I.31-99 Normativ pt. proiectarea și executarea sistemelor de alimentare cu gaze petroliere lichefiate (GPL)

IMPORTANT

Înainte de instalare se vor consulta caracteristicile tehnice înscrise pe eticheta de fabricație. Acest aparat nu se racordează la coș. De aceea el trebuie să fie instalat și racordat conform normelor în vigoare. O atenție deosebită se va acorda reglementărilor privitoare la legarea la pământ de protecție precum și la ventilația încăperii în care este instalată mașina de gătit.

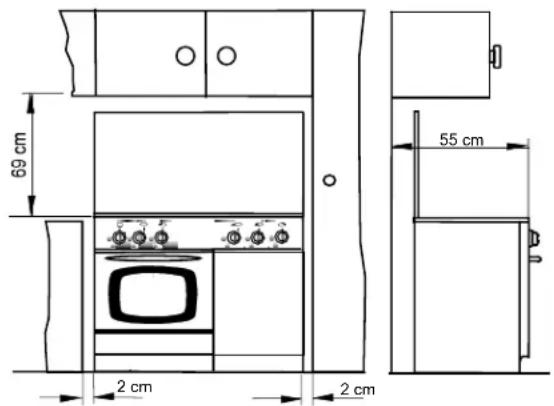

AMPLASARE

Aparatul poate fi instalat în bucătării, oficii, laboratoare, etc. Volumul minim al încăperii va fi de minimum 13 m ^3 . Încăperea va avea cel puțin o fereastră a cărei suprafață va fi de cel puțin 0,05 m ^2 pentru fiecare m ^3 de încăpere.

În cazul în care aparatul va fi instalat în apropierea mobilierului, părțile laterale ale mobilelor și peretele din spatele aparatului trebuie să fie neinflamabile sau să reziste la cel puțin 100°C. Deasemenea se va lăsa un spațiu liber între aparat și acestea (fig.11).

Este recomandat să nu se plaseze sub aparat materiale care nu rezistă la temperatură (linoleuri, parchet, etc.).

fig.11

Aparatul se va monta numai pe podea.

Racordarea la instalația de gaz trebuie să se efectueze în conformitate cu reglementările în vigoare.

Fabrica producătoare eliberează produsul numai după ce a fost testat, reglat pentru tipul de gaz menționat pe eticheta de reglaj, aflată pe spatele mașinii. Mașina se va racorda numai la tipul de gaz menționat pe etichetă. Altfel se vor respecta toate instrucțiunile din paragraful « Adaptare la diferite gaze și reglaje ».

Pentru gaze naturale (G20) presiunea normală de funcționare este 20mbar iar pentru gaze petrolier lichefiate (G30/G31) este 30mbar. Limitele între care mașina de gătit funcționează normal (între care producătorul garantează o funcționare corectă) sunt :

• pt. gaze naturale (G20) de 18-25mbar
• pt. gaze petrolier lichefiate (G30/G31) de 25-35mbar

În cazul în care presiunea de gaz diferă (sau variază) de cea prescrisă, se recomandă montarea unui regulator de presiune corespunzător pe conductă. Se admite utilizarea numai a regulatoarelor prevăzute în normele în vigoare.

În cazul în care presiunea de gaz nu este corespunzătoare cheltuielile de service vor fi suportate de consumator.

Aparatul poate fi racordat la sursa de gaz fie în stânga, fie în dreapta în funcție de posibilități.

Racordarea la instalația de gaze naturale se face rigid cu țeavă metalică, având capătul filetat cu filet 1/2".

Racordarea la butelia de gaz petrolier lichefiat (GPL) se va face cu un furtun de cauciuc STAS 3078-76 prin intermediul unui regulator de presiune reglat la o presiune de 300 mm coloană de apă.

Furtunul nu trebuie să aibă o curbură prea mică sau să fie gâtuit. Lungimea furtunului va fi de max. 1.1 m.

În cazul utilizării gazului petrolier lichefiat GPL se va evita să se pună în funcțiune concomitent toate arzătoarele aparatului.

IMPORTANT!

După racordare se va verifica etanseitatea cu emulsie de apă cu săpun. Este intezisă verificarea cu flacără!

Pentru schimbarea racordării de pe stânga pe dreapta sau invers se vor schimba între ele, dopul și racordul GPL de pe extremitățile conductei.

Butelia se va introduce în locașul pentru butelie al mașinii de gătit și se vor respecta indicațiile din figură având grijă ca furtunul să fie fixat cu ajutorul colierului de întăritura din spatele dulapului (fig.12).

Pentru a adapta aparatul pentru a funcționa cu un alt tip de gaz decât cel pentru care a fost livrat este necesară schimbarea ajutajelor plitei (care se livrează cu aparatul), reglarea debitului economic și schimbarea modului de racordare (conform celor indicate).

După adaptarea aparatului la un alt tip de gaz se înlocuiește eticheta de reglare a aparatului cu o etichetă nouă, livrată împreună cu piesele de adaptare.

Pentru racordarea la butelia de GPL se va utiliza schema dată în fig. 13 și colierele de strângere pe ambele capete ale furtunului. Piesele necesare trecerii de la un tip de gaz la altul se găsesc în comerț.

Se vor înlocui piesele de racordare existente cu cele indicate în lista pieselor de schimb corespunzătoare noului tip de gaz utilizat.

A - conductă de gaz
B - niplu
C - garnitură
D - racord GPL
E - cot racord

Adaptarea aparatului pentru a funcționa cu un alt gaz combustibil se va face de către unitățile de Service Electrolux pe cheltuiala consumatorului.

⚠️ Nu se vor utiliza vechile garnituri de etanşare.

TABELUL DE AJUTAJE
CAT: II 2H3B/P

Arzător	Debit caloric nominal (kW)	Debit caloric redus (kW)	Tipul de gaz		Presiune (mbar)	By-pass (mm)	Diametre ajutaj (mm)	Debit de gaz
								volumic GN (Nm3/h)	masic GPL (g/h)
RAPID	2,60	0,72	Gaze naturale	G20	20	0,42	1,12	0,248	-
	2,60	0,72	Butan	G30	30		0,86	-	188,8
	2,30	0,63	Propan	G31	30		0,86	-	167,0
SEMIRAPID	2,00	0,43	Gaze naturale	G20	20	0,32	0,96	0,191	-
	2,00	0,43	Butan	G30	30		0,71	-	145,2
	1,70	0,38	Propan	G31	30		0,71	-	123,4
AUXILIAR	1,00	0,35	Gaze naturale	G20	20	0,29	0,70	0,093	-
	1,00	0,35	Butan	G30	30		0,50	-	72,6
	0,85	0,31	Propan	G31	30		0,50	-	61,7
OVAL	2,60	0,72	Gaze naturale	G20	20	0,42	1,12	0,248	-
	2,60	0,72	Butan	G30	30		0,86	-	188,8
	2,30	0,63	Propan	G31	3		0,86	-	167,0
CUPTOR	3,20	1,00	Gaze naturale	G20	20	0,54	1,30	0,305	-
	3,20	1,00	Butan	G30	30		0,88	-	232,4
	2,80	0,85	Propan	G31	30		0,88	-	203,4
GRĂTAR	2,50	-	Gaze naturale	G20	20	-	1,15	0,238	-
	2,50	-	Butan	G30	30		0,80	-	181,5
	2,20	-	Propan	G31	30		0,80	-	159,8
TOTALFără arz.grătar	14,00							1,333	-
	14,00							-	1016,6
	12,25							-	889,5

Schimbarea ajutajelor arzătoarelor plită

1. Se înlătură grătarul plitei, capacele și inelele arzătoarelor.

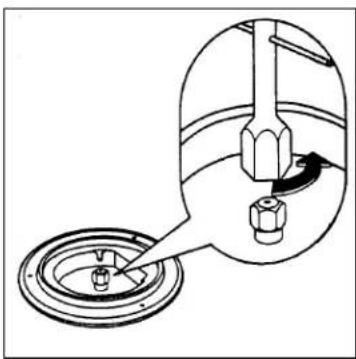

2. Se deşurubează ajutajele (fig. 14) cu ajutorul unei chei tubulare de 7 mm și se înlocuiesc cu cele corespunzătoare gazului utilizat și tipului de arzător (conform tabelului de ajutaje).

Schimbarea ajutajului la arzătorul cuptor

1. Se înlătură fundul cuptorului.
2. Se demontează arzătorul prin desfacerea piulitei A (fig.15).
3. Se deşurubează ajutajul B cu ajutorul unei chei tubulare de 10 mm și se înlocuiește cu cel corespunzător gazului utilizat și tipului de arzător (conform tabelului de ajutaje).
4. Pentru montajul arzătorului se procedează în mod invers.

Schimbarea ajutajului la arzătorul grătar

1. Se demontează arzătorul prin desfacerea şurubului care îl fixează de partea superioară a cuptorului.
2. Se deşurubează ajutajul cu ajutorul unei chei tubulare de 10 mm și se înlocuiește cu cel corespunzător gazului utilizat și tipului de arzător (conform tabelului de ajutaje).
3. Pentru montajul arzătorului se procedează în mod invers.

Reglajul admisiei de aer

Reglajul admisiei de aer este corect dacă flacăra are o lungime de 15 mm cu un sâmbure de culoare albastru-verzui de 4-5 mm bine conturat și o manta de culoare albastru-violet.

Nu se admite ca flacăra să scoată fum, să vibreze puternic să manifeste tendințe de desprindere sau întoarcere și nici să aibă vârfuri galbene sau roșii.

Reglajul admisiei de aer la arzătorul cuptor

1. Se slăbește şurubul de fixare care fixează regulatorul de aer (fig.17).
2. Se deplasează regulatorul de aer înainte sau înapoi până la obținerea unui reglaj corect.
3. Se stânge şurubul de fixare.

Reglajul admisiei de aer la arzătorul grătar

1. Se slăbește şurubul care fixează regulatorul de aer (fig. 18).
2. Se deplasează regulatorul de aer spre stânga sau spre dreapta până la obținerea unui reglaj corect.
3. Se stânge şurubul de fixare.

Reglajul debitului economic al arzătoarelor

Arzătoarele plită

1. Se aprinde arzătorul.
2. Se roteşte butonul spre stânga până la poziția economic.
3. Se înlătură butonul prin tragere.
4. Se reglează debitul economic cu ajutorul unei şurubelnite subțiri introdusă în şurubul de reglare aflat în dreapta robinetului până la obținerea unei flăcări de 5 mm (fig.19). În cazul gazului lichefiat (GPL) şurubul de reglare se rotește complet în sensul acelor de ceasornic.
5. Se va verifica de mai multe ori dacă flacăra nu se stinge la trecerea bruscă de la poziția maxim la poziția economic.

Arzătorul cuptor

1. Se înlătură fundul cuptor.
2. Se aprinde arzătorul.
3. Se roteşte butonul spre stânga până la poziția economic.
4. Se înlătură butonul prin tragere.
5. Se reglează debitul economic cu ajutorul unei şurubelnițe subțiri introdusă în şurubul de reglare aflat sub tija robinetului până la obținerea unei flăcări de 5 mm (fig.20). În cazul gazului lichefiat (GPL) şurubul de reglare se rotește complet în sensul acelor de ceasornic.
6. Se va verifica de mai multe ori dacă flacăra nu se stinge la trecerea bruscă de la poziția maxim la poziția economic.

Arzătorul grătar

Arzătorul grătar nu are regaj pentru debitul economic.

Nr. crt.	DENUMIREA REPERULUI	NR. DESEN SAU COD.	ZC8552S	ZC8552CS	ZC8552BS
1. 2.	3. 4.
1.	Suport ajutaj cuptor 342 422 701 X X X
2.	Ajutaj ∅1,30 GN 342250821 X X -
3.	Ajutaj ∅0,88 GPL 342250811 -- X
4.	Suport balama FARINGOSI 42008790 X X X
5.	Suport ajutaj grătar	342 422 801	X	X	X
6.	Ajutaj ∅1,15 GN	342250818	X	X	-
7.	Ajutaj ∅0,80 GPL	342250809	-	-	X
8.	Perete lateral stg.	342 246 504	X	-	X
		342 246 506	-	X	-
9.	Perete lateral dr.	342 246 503	X	-	X
		342 246 505	-	X	-
10.	Ramă laterală stânga	342 244 502	X	-	X
		342 244 503	-	X	-
11.	Ramă laterală dr.	342 244 505	X	-	X
		342 244 506	-	X	-
12.	S. balama superioară ușă dulap	342 794 202	X	X	X
13.	S. balama inferioară ușă dulap	342 794 302	X	X	X
14.	Ansamblu închizător	342 815 901	X	X	X
15.	S. conductă distribuitoare	342 815 005	X	X	X
16.	Suport conductă distribuitoare	342 015 401	X	X	X
17.	Cot	342 422 501 X X X
18.	Racord GPL	354 317 001	-- X
19.	Robinet COPRECI
	- CAM17505 by-pass 0,29	342 900 101	X	X	X
	- CAM17505 by-pass 0,32	342 900 102	X	X	X
	- CAM17505 by-pass 0,42	342 900 103	X	X	X
	- ACAL10200 by-pass 0,54	342 900 401	X	X	X
20.	Fixător cond. distribuitoare	342 007 101	X	X	X
21.	S. conductă racord cuptor	342 357 101	X	X	X
22.	S. conductă racord grătar	342 352 401	X	X	X
23.	Corp arzător 1000W	342 424 707	X	X	X
24.	Inel arzător 1000W	354 004 503	X	X	X
25.	Capac arzător 1000W	342 002 706	X	X	X
26.	Ajutaj ∅0,70 GN	354 400 413	X	X	-
27.	Ajutaj ∅0,50 GPL	354 400 071	-	-	X
28.	Corp arzător 2000W	342 424 807	X	X	X
29.	Inel arzător 2000W	354 004 603	X	X	X
30.	Capac arzător 2000W	342 002 704	X	X	X
31.	Ajutaj ∅0,96 GN	354 400 412	X	X	-
32.	Ajutaj ∅0,71 GPL	354 400 036	-	-	X
33.	Corp arzător 2600W	342 425 011	X	X	X
34.	Inel arzător 2600W	354 004 708	X	X	X
35.	Capac arzător 2600W	342 002 702	X	X	X
36.	Ajutaj ∅1,12 GN	354 400 056	X	X	-
37.	Ajutaj ∅0,86 GPL	354 400 432	-	-	X
38.	Corp arzător oval 2600W	342 424 903	X	X	X
39.	Inel arzător oval 2600W	354 007 002	X	X	X
40.	Capac arzător oval 2600W	342 016 102	X	X	X
41.	S. conductă racord drept spate	342 364 702	X	X	X
42.	S. conductă racord stâng spate	342 364 502	X	X	X
43.	S. conductă racord central	342 366 401	X	X	X
44.	S. conductă racord drept față	342 364 601	X	X	X
45.	S. conductă racord stâng față	342 350 201	X	X	X
46.	S. arzător cuptor	342 806 502	X	X	X
47.	S. tijă	342 797 301	X	X	X
48.	Regulator aer cuptor	342 004 602 X X X
49.	Termocuplă 1000mm cuptor	342 902 701	X	X	X
50.	S. arzător grătar	342 806 402	X	X	X
51.	Placă radiantă	342 239 804	X	X	X
52.	Tub Venturi 342 423 101 X X X
53.	Termocuplă 850mm grătar	342 901 302	X	X	X
54.	Suport balama capac stâng 342 014 507 X X X
55.	Suport balama capac drept 342 014 508 X X X
56.	Surub M5X16 342 250 701 X X X
57.	Capac 342 223 205	342 223 206	X	-	X
			-	X	-
58.	Brida balama capac 355 603 902	355 603 903	X	-	X
			-	X	-
59.	Balama capac stâng 342 014 802 X X X
60.	Balama capac drept 342 014 801 X X X
61.	Tampon capac 355 609 201	355 609 203	X	-	X
			-	X	-
62.	Placă frontală	342 628 813	X	-	X
		342 628 814	-	X	-
63.	Distantier plită	342 552 701	X	X	X
64.	Plită	342 225 208	X	-	X
		342 225 212	-	X	-
65.	Tampon balama stg.	342 554 201	X	-	X
		342 554 203	-	X	-
66.	Tampon balama dr.	342 554 202	X	-	X
		342 554 204	-	X	-
67.	Față fixă inferioară	342 245 102	X	-	X
		342 245 103	-	X	-
68.	Suport sup.față fixă inf.	342 239 701	X	X	X
69.	Suport inf.față fixă inf.	342 238 101	X	X	X
70.	Soclu	342 244 202	X	-	X
		342 244 203	-	X	-
71.	Ușă dulap	342 243 902	X	-	X
		342 243 903	-	X	-
72.	Căptușeală ușă dulap	342 234 901	X	X	X
73.	Tampon ușă dulap	342 560 601	X	-	X
		342 560 602	-	X	-
74.	Profil de etanșare ușă cuptor	342 681 201	X	X	X
75.	Căptușeală ușă cuptor	342 237 702	X	X	X
76.	Balama ușă cuptor (FARINGOSI)	342 014 601	X	X	X
77.	Ramă inferioară	342 244 002	X	-	X
		342 244 003	-	X	-
78.	Geam ușă cuptor	342 622 404	X	-	X
		342 622 405	-	X	-
79.	Mâner ușă cuptor	342 553 603	X	-	X
		342 553 604	-	X	-
80.	Geam ușă interior	342 623 101	X	X	X
81.	Şaibă	342 005 001	X	X	X
82.	Şurub cu filet plastic	342 251 701	X	X	X
83.	S. fund mobil cuptor 342 801 402 X X X
84.	Căpăcel fund mobil cuptor	342 007 002	X	X	X
85.	Tavă de fript și copt	342 238 008	X	X	X
86.	Tavă de copt	342 240 505	X	X	X
87.	S. grătar cuptor	342 795 502	X	X	X
88.	Paravan protector	342 235 104 X X X
89.	Grătar plită stâng	342 395 201	X	X	X
90.	Grătar plită drept	342 395 202	X	X	X
91.	Grătar plită mijloc	342 394 601	X	X	X
92.	Buton	342 550 501	X	-	X
		342 550 502	-	X	-
93.	Rozetă	342 550 601	X	-	X
		342 550 602	-	X	-
94.	Arc elicoidal	342 481 201 X X X
95.	Instrucțiuni de folosire	342 725 705	X	X	X

DECLARATIE DE CONFORMITATE CS

No. ..25. / din ..16.12.2002.....

Subsemnatii, ..... S.C. ELECTROLUX ROMÂNIA S.A

(denumirea completă a persoanei juridice)

B-dul Traian no. 23-29, Satu Mare, 3900

(sediul)

cu nr. de înmatriculare la registrul comerțului ..J30../..1../..1990,

declarăm pe propria răspundere că produsul / serviciul

Maşină de gătit cu gaze tip: 85X50

Model: ZC8552S

ZC8552CS

ZC8552BS

(denumirea, tipul sau modelul, numărul lotului, al şarjei sau al seriei, eventual sursele și numărul de exemplare)

la care se referă această declaratie este în conformitate cu:

SR EN 30-1-1 + A1: ianuarie 2001 - Aparate de gătit casnice care utilizează combustibili gazosi Partea 1-1: Securitate. Generalități

EN 30-2-1: 1998 - Aparate de gătit casnice care utilizează combustibili gazosi Partea 2-1: Utilizarea rațională a energiei. Generalităti

[titlul și / sau numărul și data publicării documentului (lor) tehnic (e) normativ (e)]

Satu Mare

16.12.2002

(locul și data emiterii)

PLANT MANAGER

GIAMPIERO PILOSIO

(numele, prenumele și semnătura sau marcajul echivalent ale persoanei autorizate)
