MANUAL DE UTILIZARE ZCG21051WA ZANUSSI

Informații privind siguranța ____ 2

Instrucțiuni privind siguranța ____ 3

Descrierea produsului ____ 6

Înainte de prima utilizare ____ 7

Plită - Utilizarea zilnică ____ 7

Plită - Recomandări ajutătoare ____ 8

Plită - Îngrijirea și curățarea ____ 8

Cuptor- Utilizarea zilnică ____ 9

Cuptor - Utilizarea accesoriiilor ____ 10

Cuptor - Recomandări ajutătoare ____ 11

Cuptor - Îngrijirea și curățarea ____ 13

Ce trebuie făcut dacă... ____ 15

Instalarea ____ 15

Protejarea mediului înconjurător ____ 19

Ne rezervăm dreptul asupra efectuării de modificări.

Informații privind siguranța

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil dacă instalarea și utilizarea incorrectă a aparatului provoacă răniri și daune. Păstrați întotdeauna instrucțiunile împreună cu aparatul pentru consultare ulterioară.

Siguranța copiilor și a persoanelor vulnerabile

⚠️ Avertizare Risc de sufocare, de rănire sau de provocare a unei incapacități funcționale permanente.

• Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele fără cunoștințe sau experiență dacă sunt supravegheate de o persoană responsabilă pentru siguranța lor.
• Nu lăsați copiii să se joace cu aparatul. Copiii cu vârsta mai mică de 3 ani nu trebuie lăsați nesupravegheați în apropierea aparatului.
• Nu lăsați la îndemâna copiilor ambalajul produsului.
• Nu lăsați copiii și animalele să se apropie de aparat atunci când acesta este în funcțiune sau când se răcește. Componentele accesibile sunt fierbinti.
• Dacă aparatul are un dispozitiv de siguranță pentru copii, vă recomandăm să-l activați.

- Curățarea și întreținerea curentă nu trebuie efectuate de copii nesupravegheați.

Aspecte generale privind siguranta

• Aparatul și părțile accesibile ale acestuia devin fierbinti pe durata utilizării. Nu atingeți elementele de încălzire.
• A nu se folosi aparatul prin intermediul unui cronometru extern sau cu un sistem telecomandat separat.
• Gătirea neasistată la plită folosind grăsimi sau ulei poate fi periculoasă și poate provoca un incendiu.
• Nu încercați niciodată să stingeți focul cu apă. Opriți aparatul și acoperiți flacăra cu un capac sau cu o pătură anti-incendiu.
• Nu depozitați nimic pe suprafețele de gătit.
• Nu folosiți un aparat de curățat cu abur pentru a curăța apara-tul.
• Obiectele de metal, de ex. cuțitele, furculițele, lingurile și ca-pacele nu trebuie puse pe suprafața plitei, deoarece se pot înfierbânta.
• Ştergeți toate resturile varsate pe capac înainte de deschidere. Lăsați suprafața plitei să se răcească înainte de a închide capacul.
• Nu folosiți substanțe abrazive dure sau răzuitoare ascuțite de metal pentru a curăța sticla ușii deoarece acestea pot zgâria suprafața, ceea ce poate conduce la spargerea sticlei.

Instrucțiuni privind siguranța

Instalarea

Avertizare Doar o persoană calificată trebuie să instaleze acest aparat.

• Îndepărtați toate ambalajele.
• D a că aparatul este deteriorat, nu îl insta ți sau utilizati.

• Respectați instrucțiunile de instalare furnizate împreună cu aparatul.

• Procedați cu atenție sporită atunci când mutați aparatul deoarece acesta este greu. P urtați întotdeauna mănuși de protecție.

• Nu trageți aparatul de mâner.

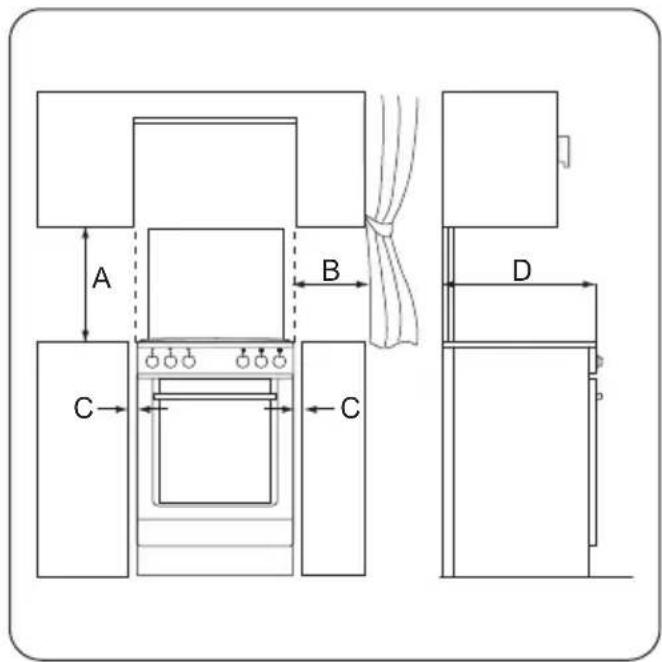

Respectați distanțele minime față de alte aparate și corpuri de mobilier.

- Verificați dacă aparatul este instalat având în jurul său structuri de siguranță.

• Laturile aparatului trebuie să rămână în apropierea altor aparate sau unități cu aceeași înălțime.
• Nu instalați aparatul pe o platformă.
• Nu așezați aparatul lângă o ușă sau sub o fereastră. Astfel, vasele fierbinți de pe aparat nu vor cădea atunci când ușa sau fereastra va fi deschisă.

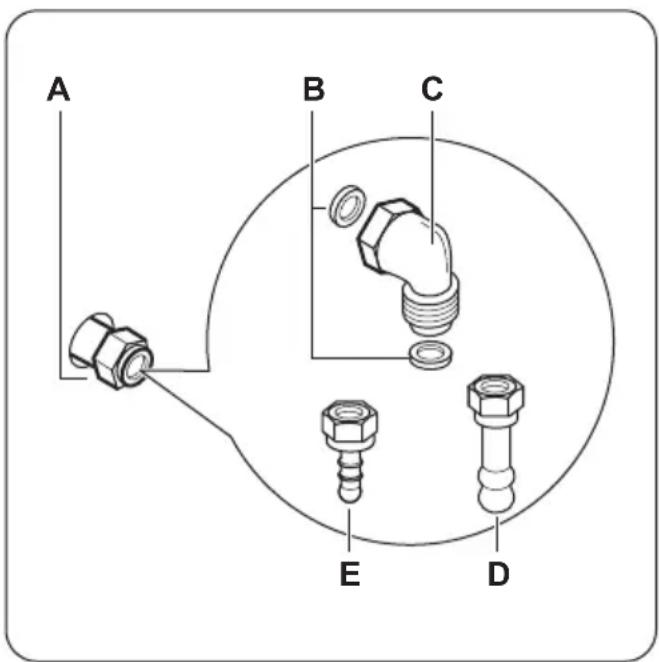

Racordul la gaz

• Toate racordurile la gaz trebuie realizate de câtre o persoană calificată.
• Înainte de instalare, verificați dacă condițiile din rețeaua locală de distribuție a gazului (tipul și presiunea gazului) și reglajele aparatului sunt compatibile.
• Verificați dacă aerul circulă în jurul aparatului.
• Informațiile despre alimentarea cu gaz se găsesc pe plăcuța cu date tehnice.
• Acest aparat nu este conectat la un dispozitiv care să evacueze produsele rezultate în urma combustiei. Aparatul se racordează în conformitate cu reglementările în vigoare privind instalarea. Acordați o deosebită atenție aspectelor referitoare la ventilația adecvată.

Utilizarea

Avertizare Risc de vătămare, arsuri sau de electrocutare.

• Utilizați acest aparat într-un mediu casnic.
• Nu modificati specificațiile acestui aparat.
• Nu blocați fantele de ventilatie.
• Nu lăsați aparatul nesupravegheat în timpul funcționării.
• Dezactivați aparatul după fiecare între-buințare.

- Aparatul devine fierbinte în interior pe durata funcționării. Nu atingeți elementele de încălzire care sunt în aparat. Folosiți întot-deauna mănuși de protecție pentru a scoate sau a pune în cuptor accesorii sau vase.

- Procedați cu atenție la deschiderea ușii aparatului atunci când aparatul este în

• Nu acționați aparatul având mâinile ume-de sau când acesta este în contact cu apa.
• Nu aplicati presiune asupra uşii deschise.
• Tineți întotdeauna închisă ușa aparatului atunci când acesta este în funcțiune.
• Nu puneți tacâmuri sau capace de oale pe zonele de gătit. Acestea devin fierbinti.
• După utilizare, opriți zona de gătit.
• Nu utilizati aparatul ca suprafață de lucru sau ca loc de depozitare.
• Asigurați o bună ventilare a camerei în care aparatul este instalat.
• Folosiți doar vase stabile cu forma corectă și diametrul mai mare decât dimensiunile arzătoarelor.
• Când rotiți brusc butonul de la poziția de maxim la cea de minim asigurați-vă că flacăra nu se stinge.
• Pozitionați vasele central pe inele și nu le lăsați să iasă în afara marginii suprafeței de gătit.
• Utilizați doar accesoriiile furnizate împreună cu aparatul.
• Nu instalați adaptoare de flacără pe arzător.
• Acest aparat poate fi utilizat numai pentru gătit. Nu trebuie utilizat în alte scopuri, de exemplu pentru încălzirea camerei.

Avertizare Pericol de explozie sau incendiu.

• Grăsimile și uleiul, atunci când sunt încălzite, pot elibera vapori inflamabili. Țineti flăcările sau obiectele încălzite departe de grăsimi și uleiuri atunci când gătiți.
• Vaporii pe care îi eliberează uleiul foarte fierbinte pot să se aprindă spontan.
• Uleiul folosit, care conține resturi de mâncare, poate lua foc la temperaturi mai mici față de uleiul care este utilizat pentru prima dată.
• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie in-

troduse în aparat, nici puse adiacent sau deasupra acestuia.

• Nu lăsați scânteile sau flăcările deschise să intre în contact cu aparatul atunci când deschideti ușa.
• Deschideți ușa aparatului cu atenție. Utilizarea unor ingrediente cu conținut de alcool poate determina prezența aburilor de alcool în aer.

Avertizare Pericol de deteriorare a aparatului.

- Pentru a preveni deteriorarea sau decolorarea emailului:

– Nu puneti vase sau alte obiecte în aparat direct pe baza acestuia.
– Nu puneti folie din aluminiu direct pe baza aparatului.
- nu puneți apă direct în aparatul fierbin-te.
- nu țineți vase umede și alimente în interior după încheierea gătirii.
– procedați cu atenție la demontarea sau instalarea accesoriiilor.

• Decolorarea emailului nu are niciun efect asupra funcționării aparatului. Nu este un defect în ceea ce privește garanția legală.
• Pentru prăjituri moi utilizați o tavă de copt adâncă. Sucurile de fructe lasă pete care pot fi permanente.
• Nu tineți vase pe panoul de comandă.
• Nu permiteți evaporarea completă a lichidului din vase.
• Procedați cu atenție pentru a nu lăsa obiecte sau vase să cadă pe aparat. Suprafața poate fi deteriorată.
• Nu activați zonele de gătit cu vase goale pe ele sau fără vase.
• Nu puneti folie din aluminiu pe aparat.
• Vasele realizate din fontă, aluminiu sau cu bazele deteriorate pot zgâria suprafața vitroceramică. Ridicați întotdeauna aceste obiecte atunci când trebuie să le mutați pe suprafața de gătit.

Capac

• Nu modificati specificațiile acestui capac.
• Curățați capacul la intervale regulate.
• Nu deschideți capacul când există lichide vărsate pe suprafață.
• Înainte de a închide capacul stingeți toate arzătoarele.
• Nu închideți capacul până când plita și cuptorul nu se răcesc complet.
• Capacele de sticlă se pot sparge când sunt încălzite (dacă este aplicabil).

Îngrijirea și curățarea

Avertizare Pericol de rănire, incendiu sau de deteriorare a aparatului.

• Înainte de a curăța aparatul, deconectați-l și scoateți ștecherul din priză.
• Verificați dacă aparatul s-a răcit. Există riscul de spargere a panourilor vitrate.
• Înlocuiti imediat panourile vitrate ale uşii dacă acestea sunt deteriorate. Contactați Centrul de Service.

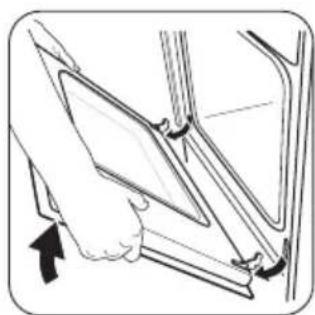

• Atenție când scoateți ușa aparatului. Aceasta este grea!
• Curățați regulat aparatul pentru a preveni deteriorarea materialului de la suprafață.
• Resturile de grăsimi sau de alimente din aparat pot duce la apariția unui incendiu.
• Curățați aparatul cu o lavetă moale umedă. Utilizați numai detergenți neutri. Nu folositți produse abrazive, bureți abrazivi, solventi sau obiecte metalice.
• Dacă folosiți un spray pentru cuptor, respectați instrucțiunile de siguranță de pe ambalaj.
• N u ățați emailul catalitic (dacă este cazul) cu nici un tip de detergent.
• Nu curățați arzătoarele în mașina de spălat vase.

Service

- Contactați centrul de service pentru repararea aparatului. Vă recomandăm să utilizați doar piese de schimb originale.

Aruncarea la gunoi

Avertizare Risc de rănire sau de sufocare.

• Deconectați aparatul de la sursa de alimentare.
  • Tăiați cablul electric și îndepărtați-l.
• Scoateți dispozitivul de blocare a ușii pentru a preveni închiderea copiilor sau a animalelor de companie în aparat.

Descrierea produsului

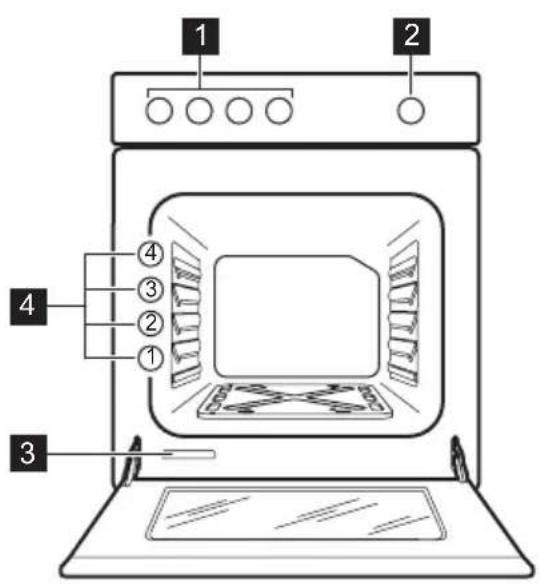

Scurtă prezentare generală

Configurația plitei de gătit

Accesorile

- Grătarul cuptorului

1 Butoane pentru plită
2 Buton pentru funcțiile cuptorului
3 Plăcuță cu date tehnice
4 Nivelurile raftului

1 Arzător semi-rapid
2 Arzător auxiliar
3 Arzător rapid
4 Arzător semi-rapid

Pentru veselă, forme pentru prăjituri, fripturi.

• Tavă de copt plată

Pentru prăjituri și fursecuri.

- Compartiment de păstrare

Sub cuptor se află compartimentul de depozitare.

Pentru a utiliza compartimentul, ridicati uşa frontală situată în partea inferioară, apoi trageți-o în jos.

Avertizare Compartimentul de depozitare poate deveni fierbinte înul funcționării aparatului.

Înainte de prima utilizare

Avertizare Consultați capitolele privind Siguranța.

Atenție Pentru a deschide ușa cuptorului, apucați întotdeauna de ocul mânerului.

Prima curățare

- Scoateți toate componentele aparatului.

- Curățați aparatul înainte de prima utilizare.

Atenție Nu utilizați agenți de curățare abrazivi! Aceștia pot deteriora

suprafața. Consultați capitolul "Îngrijirea și curățarea".

Preîncălzirea

Setați cuptorul la și lăsați-l să funcționeze gol timp de 45 de minute pentru a arde toate reziduurile de pe suprafața cavității. Este posibil ca accesoriiile să se încălzească mai ta-re decât în cazul utilizării normale. Cu această ocazie cuptorul poate degaja un mi-ros neplăcut. Acest lucru este normal. Asigu-rați-vă că încăperea este bine aerisită.

Plită - Utilizarea zilnică

Avertizare Consultați capitolele privind Siguranța.

Aprinderea arzătorului

Avertizare Procedați cu atenție când utilizați flacără deschisă în bucătărie.

Producătorul nu își asumă nicio responsabilitate în cazul utilizării necorespunzătoare a flăcării.

Aprindeți întotdeauna arzătorul anterior punerii vaselor pe plită.

Pentru a aprinde arzătorul:

1. Apropiati flacăra de arzător.
2. Apăsați complet butonul de comandă corespunzător și rotiți-l la stânga până la capăt 🔒.
3. Mențineți apăsat butonul de comandă timp de aproximativ 10 secunde; astfel se va încălzi termocuplul. În caz contrar, alimentarea cu gaz va fi întreruptă.
4. După ce flacăra este constantă, o puteți ajusta.

În cazul în care, după câteva încercări arzătorul nu se aprinde, verificați dacă corect poziționate coroana și capacul autorului.

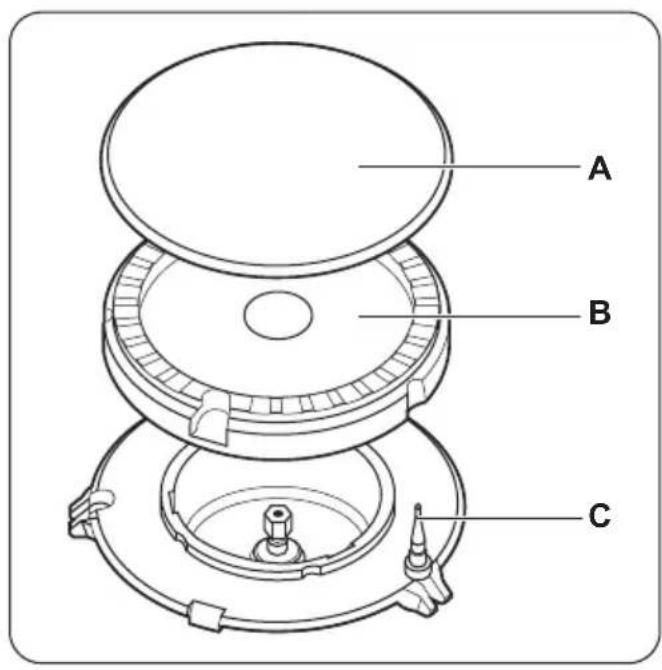

A) Capac arzător
B) Coroană arzător
C) Termocuplu

Plită - Recomandări ajutătoare

Economia de energie

• Pe cât posibil, acoperiți întotdeauna vasele cu capace.
• Când lichidul începe să fiarbă, reduceți intensitatea flăcării astfel încât lichidul să fiarbă liniștit.

Avertizare Folosiți oale și cratițe cu dimensiunea bazei corespunzătoare cuensiunea arzătorului.

Nu utilizati vase de gătit care depăşesc marginile plitei.

Plită - Îngrijirea și curățarea

Avertizare Consultați capitolele privind Siguranța.

Avertizare Înainte de curățare, opriți aparatul și lăsați-l să se răcească.

Avertizare Din motive de siguranță, nu curățați aparatul cu un sistem de curățat buri sau cu presiune mare.

Avertizare Nu utilizati substanțe de curățare abrazive, bureți din sărmă sau

Avertizare Dacă arzătorul nu se aprinde nici după 10 secunde, eliberați nul de control, rotiți-l pe poziția "oprit" și carați să aprindeți din nou arzătorul după trecut cel puțin 1 minut.

Dacă arzătorul se stinge din întâmplare, rotiți butonul de control pe poziția "off" (it) și încercați să aprindeți arzătorul din după cel puțin 1 minut.

Stingerea arzătorului

Pentru a stinge flacăra, rotiți butonul pe simbolul ●.

Avertizare Micşorați întotdeauna flacăra sau stingeți-o înainte de a lua le de pe arzător.

Arzător	Diametre vase de gătit
Rapid 160 - 220 mm
Semi-rapid 140 - 220 mm
Auxiliar 120 - 180 mm

Folosiți vase de gătit cu partea inferioară cât mai groasă și plată.

substanțe acide, deoarece pot deteriora aparatul.

• Pentru a curăța piesele emailate, capacul și coroana arzătorului, spălați-le cu apă caldă și săpun.
• Spălați piesele din oțel inoxidabil cu apă, iar apoi uscați-le cu o lavetă moale.

• Suporturile pentru vase nu sunt adecvate pentru spălarea automată; acestea trebuie spălate manual.

• Asigurați-vă că așezați corect suporturile pentru vase după ce le-ați curățat.

• Pentru o funcționare corectă a arzătoare- lor, asigurați-vă că brațele suporturilor pentru vase se află în centrul arzătorului.

- Pentru a preveni deteriorarea suprafe- ței plitei, procedați cu atenție când rea- șezați suporturile pentru vase.

După curățare, uscați aparatul cu o cârpă moale.

Cuptor- Utilizarea zilnică

Avertizare Consultați capitolele privind Siguranța.

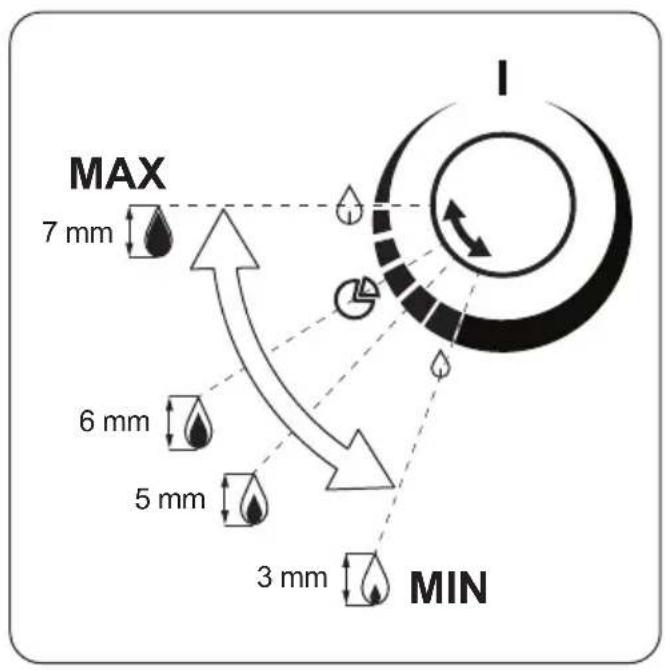

Funcțiile cuptorului

Functia cuptorului		Aplicație
●	Pozitia Oprit	Pentru a opri aparatul.
(HWDA)	Alimentare maximă cu gaz	Pentru a regla temperatura cuptorului: valoarea cea mai mare.
(BVCT)	Pizza Pentru a face pizza.
(ZBNO)	Alimentare minimă cu gaz	Pentru a regla temperatura cuptorului: valoarea cea mai mică.

Gătitul în cuptorul cu gaz

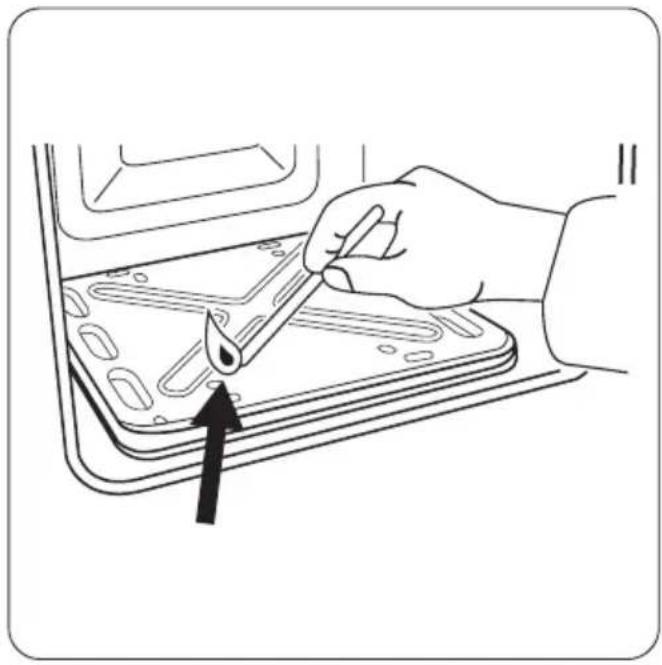

Aprinderea arzătorului cu gaz al cuptorului:

1. Deschideti uşa cuptorului.
2. Tineți o flacără lângă orificiul din partea inferioară a cavității cuptorului.

1. Simultan, apăsați butonul pentru funcțiile cuptorului și rotiți-l spre stânga în poziția maximă.
2. La aprinderea flăcării, mențineți butonul de comandă a cuptorului cu gaz în această poziție timp de aproximativ 15 secunde.

După aprindere:

1. Eliberați butonul.
2. Închideți ușa cuptorului.
3. Rotiți butonul pentru funcțiile cuptorului pe setarea necesară.

Dispozitivul de siguranță al cuptorului:

Cuptorul este dotat cu un termocuplu. Acesta opreşte fluxul de gaz dacă flacăra se stinge.

i Dacă arzătorul de gaz al cuptorului nu se aprinde sau dacă se stinge accidental:

1. Eliberați butonul pentru funcțiile cuptorului și rotiți-l în poziția "oprit".
2. Deschideti uşa cuptorului.
3. După un minut, încercați să reaprindeți arzătorul.

Utilizarea butonului pentru gaz

Pentru a seta înălțimea dorită pentru flacără, rotiți butonul pentru cuptor la una dintre pozițiile prezentate în graficul de mai jos.

Stingerea arzătorului cuptorului

Pentru a stinge flacăra, rotiți butonul pe poziția oprit.

Cuptor - Utilizarea accesorilor

Avertizare Consultați capitolele privind Siguranța.

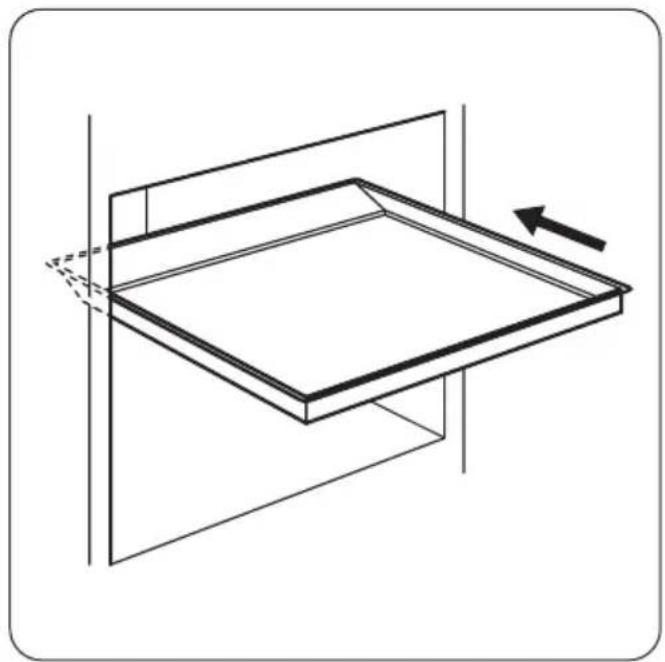

Montarea tăvii de coacere

Puneți tava în centrul cuptorului, între pere-tele frontal și cel posterior. Astfel căldura va putea circula în fața și în spatele tăvii. Tava trebuie poziționată ca în imagine, cu partea înclinată în spate.

Avertizare Nu împingeți tava până la peretele posterior al cuptorului. În caz contrar, circulația căldurii în jurul tăvii va fi împiedicată. Este posibil ca alimentele să se ardă, în special în partea din spate a cuptorului.

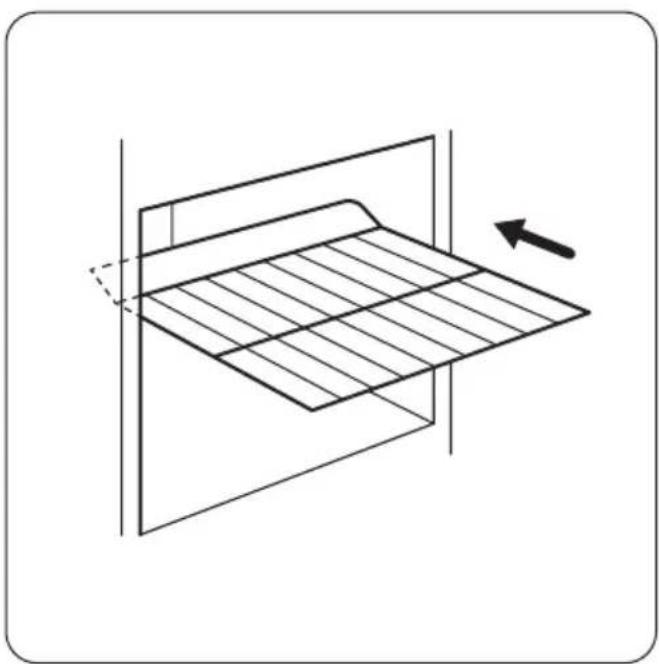

Introducerea raftului cuptorului

Puneți grătarul cuptorului în centrul cuptorului, între peretele frontal și cel posterior.

Grătarul cuptorului are o formă specială la spate care ajută la introducerea accesoriului în poziția corectă.

Asigurați-vă că grătarul cuptorului este pozi- ționat ca în imagine.

Cuptor - Recomandări ajutătoare

Atentie Pentru prăjituri foarte umede utilizati o tavă de copt adâncă. Sucul

fructelor poate păta ireversibil smaltul.

• Aparatul are patru niveluri pentru rafturi. Numărați nivelurile rafturilor din partea de jos a podelei aparatului.
• Umezeala poate produce condens în aparat sau pe sticla ușii. Acest lucru este normal. Utilizatorul trebuie să se îndepărteze întotdeauna de aparat atunci când deschi-de ușa aparatului pe durata gătirii. Pentru a reduce condensul, lăsați aparatul să funcționeze timp de 10 minute înainte de gătire.
• Ştergeti umezeala după fiecare utilizare a aparatului.
• Nu puneti obiecte direct pe podeaua aparatului și nu acoperiți componentele cu folie din aluminiu atunci când gătiți. În caz contrar, este posibilă modificarea rezultatelor obținute și deteriorarea stratului de email.

Gătirea cărnii și a peștelui

- Nu gătiți carne cu greutatea sub 1 kg. Gătirea unor bucăți prea mici face carnea prea uscată.

• Utilizați o tavă de scurgere pentru alimentele foarte grase pentru a evita petele pe cuptor care pot fi permanente.
• Lăsați carnea aproximativ 15 minute înainte de a o tăia, astfel încât sucul să nu se prelingă afară.
• Pentru a împiedica formarea de prea mult fum în cuptor pe durata frigerii, se recomandă adăugarea de puțină apă în tava de scurgere. Pentru a preveni condensarea fumului, adăugați apă de fiecare dată după ce se evaporă.

Coacerea prăjiturilor

• Preîncălziți cuptorul timp de circa 10 minu-te înainte de coacere.
• Nu deschideți ușa cuptorului înainte ca 3/4 din durata de coacere să fi trecut.

Durate de gătit

Duratele de gătit depind de tipul de alimente, de consistența și volumul lor.

La început, monitorizați performanța când gătiți. Găsiti cele mai bune setări (setarea căldurii, durata de gătit, etc.) pentru vasele, rețetele și cantitățile dvs. când utilizați acest aparat.

Tabel de gătit

Aliment	Tip tavă și nivel raft	Durata de preîncălzi-re (minute) 1)	Lungi-mea flăcării2)	Durata de gătire/coa-cere (minu-te)
Patiserie (250 g)	din aluminiu la nivelul 3	15	3 - 4	20 - 30
Patiserie (250 g)	emailată la nivelul 3	15	3 - 4	20 - 25
Prăjitură scăzută (1000 g)	din aluminiu la nivelul 3	10	5	30 - 40
Prăjitură scăzută (1000 g)	emailată la nivelul 3	10	5	30 - 35
Plăcintă cu mere (2000 g)	din aluminiu / emailată la ni-velul 3	10 6 40 - 50
Plăcintă cu mere (1200 + 1200 g)	2 forme rotunde din aluminiu (diametru: 20 cm) la nivelul 3	10 6 60 - 70
Prăjiturele (500 g)	din aluminiu la nivelul 3	10	5	30 - 40
Prăjiturele (500 g)	emailată la nivelul 3	10	5	25 - 35
Pandispan fără grăsimi (350 g)	1 formă rotundă (diametru: 26 cm) la nivelul 3	10 5 30 - 40
Pandispan fără grăsimi (350 g)	1 formă rotundă (diametru: 26 cm) la nivelul 3	10 5 30 - 35
Tort de clătite (1500 g)	din aluminiu / emailată la ni-velul 3	-	5	50 - 603)
Pui, întreg (1400 g) raftul cuptorului la nivelul 34)		- 7 50 - 60
Aluat de prăjitură (800 g)	din aluminiu / emailată la ni-velul 3	20 7 10 - 15
Prăjitură dospită umplută (1200 g)	din aluminiu la nivelul 3	15	6	40 - 50
Prăjitură dospită umplută (1200 g)	emailată la nivelul 3	15	6	35 - 45
Pizza (1000 g)	din aluminiu la nivelul 3	10	7	25 - 35
Pizza (1000 g)	emailată la nivelul 3	10	7	20 - 30
Prăjitură cu brânză (2600 g)	din aluminiu / emailată la ni-velul 3	- 5	90 - 100
Aluat tartă cu mere (1900 g)	din aluminiu / emailată la ni-velul 3	15 6 - 7 50 - 60
Prăjitură de Crăciun (2400 g)	din aluminiu / emailată la ni-velul 3	15	5	60 - 705)
Quiche Lorraine (1000 g)	1 formă rotundă din aluminiu (diametru: 26 cm) la nivelul 2	15 6 - 7 40 - 50
Quiche Lorraine (1000 g)	1 formă rotundă emailată (diametru: 26 cm) la nivelul 2	15 6 - 7 30 - 40
Pâine țărănească (750 + 750 g)	2 tăvi aluminizate (lungime: 20 cm) la nivelul 3	15 6 50 - 60
Pandispan românesc (600 + 600 g)	2 tăvi aluminizate (lungime: 25 cm) la nivelul 3	10 5 30 - 40
Ruladă (500 g)	din aluminiu / emailată la ni-velul 3	10 5 20 - 30
Bezele (400 g)	din aluminiu / emailată la ni-velul 3	- 4 45 - 55
Mini Choux (500 g)	din aluminiu la nivelul 3	10	6	30 - 40
Mini Choux (500 g)	emailată la nivelul 3	10	6	25 - 35
Prăjitură sfărâmicioasă (1500 g)	din aluminiu la nivelul 3	15	6 - 7	35 - 45
Prăjitură sfărâmicioasă (1500 g)	emailată la nivelul 3	15	6 - 7	30 - 40
Pandispan (600 g)	din aluminiu la nivelul 3	10	5	30 - 40
Pandispan (600 g)	emailată la nivelul 3	10	5	30 - 35
Prăjitură cu unt (600 g)	din aluminiu la nivelul 3	15	5 - 6	30 - 40
Prăjitură cu unt (600 g)	emailată la nivelul 3	15	5 - 6	30 - 35

1) Pozitia butonului cuptorului este aceeași pentru preîncălzire și gătire.
2) Setare aproximativă a debitului de gaz (1 - înălțimea minimă a flăcării 3 mm, 8 - înălțimea maximă a flăcării 7 mm).
3) După oprirea aparatului, lăsați prăjitura în cuptor încă 7 minute.
4) Puneti o tavă de copt pe nivelul 2 al cuptorului, sub raft.
5) După oprirea aparatului, lăsați prăjitura în cuptor încă 10 minute.

Pentru rezultate optime, când pregătiți pizza rotiți butonul pentru funcțiile cup-

torului în poziția pentru Pizza.

Cuptor - Îngrijirea și curățarea

Avertizare Consultați capitolele privind Siguranța.

• Curățați partea din față a aparatului cu o cârpă moale, înmuiată în apă caldă și un agent de curățare.
• Pentru a curăța suprafețele metalice, folo- siti un agent de curățare obișnuit
• Curățați interiorul cuptorului după fiecare utilizare. În acest mod puteți îndepărta mai ușor murdăria, care nu se va arde.

• Îndepărtați murdăria rezistentă cu produse speciale de curățat cuptorul.

• Curățați toate accesoriiile cuptorului (cu o cârpă moale, cu apă caldă și un agent de curățare) după fiecare utilizare, apoi lăsați-le să se usuce.

• Dacă aveți accesorii neaderente, nu le curățați cu agenti agresivi, obiecte ascuțite sau prin spălare în mașina de spălat vase. În acest mod se poate distruge stratul antiaderent!

Curățarea ușii cuptorului

Uşa cuptorului are două panouri vitrate montate unul peste celălalt. Pentru a ușura curățarea cuptorului, ușa poate fi scoasă.

Avertizare Uşa cuptorului se poate închide dacă încercați să scoateți panoul vitrat interior când ușa este încă asamblată.

Avertizare Verificați dacă panourile de sticlă sunt reci, înainte de a curăța ușa. Există riscul de spargere a sticlei.

Avertizare Când panourile vitrate ale uşii sunt deteriorate sau au zgârieturi, sticla devine slabă și se poate sparge. Pentru a preveni acest lucru, trebuie să le înlocuiti. Pentru instrucțiuni suplimentare, contactați centrul de service local.

Scoaterea uşii cuptorului și a panoului vitrat

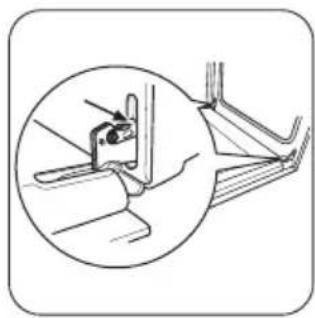

① Deschideți complet ușa și apucați de cele două balamale ale ușii.

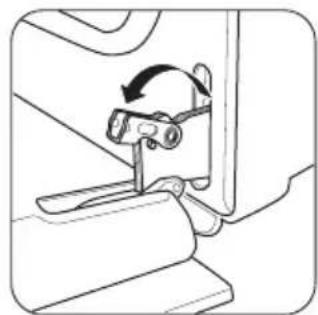

② Ridicati și rotiți pârghiile de pe cele două balamale.

3 Închideți ușa cuptorului până la prima poziție de deschidere (jumătate). Apoi trageți spre înainte și scoateți-o din locaș.

4 Puneti uşa pe o suprafață stabilă, protejată de o lavetă moale.

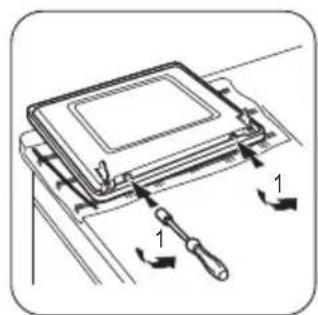

Cu o şurubelniţă scoateți cele 2 şuru-buri din partea de jos a uşii.

Important Nu pier- deti şuruburile.

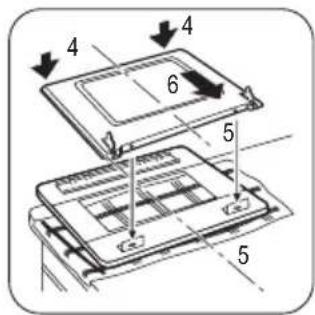

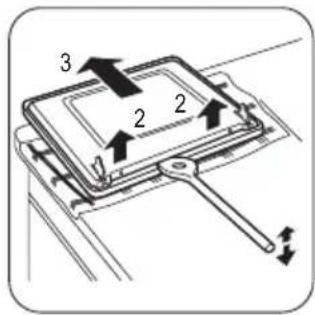

5 Pentru deschiderea ușii interioare utilizati o spatulă din lemn, plastic sau material similar. Tineți ușa exterioară și împingeti ușa interioroară în sus.

6 Ridicați ușa interioară. 7 Curățați interiorul ușii. Curățați panoul vitrat cu apă caldă și săpun. Uscați cu grijă.

Avertizare Curățați panoul vitrat doar cu apă caldă și săpun. Agenții de curățare abrazivi, substanțele pentru înlăturarea petelor și obiectele ascuțite (de exemplu cuțite sau raclete) pot deteriora sticla.

Introducerea uşii cuptorului și a panoului vitrat

După finalizarea procesului de curățare, montați ușa cuptorului. Pentru a face acest lucru, parcurgeți etapele în sens invers.

Ce trebuie făcut dacă...

Problemă	Cauză posibilă	Soluție
Flacăra se stinge imediat după aprindere.	Termocuplul nu se încălzește suficient.	După aprinderea flăcării, țineți apăsat butonul de comandă a gazului timp de aproximativ 10 secunde.
Flacăra arde inegal pe circumferința arzătorului.	Coroana arzătorului este blocată de resturi alimentare.	Verificați dacă injectorul principal nu este blocat și coroana arzătorului nu este obstrucționată de resturi alimentare.
Cuptorul nu se încălzește.	Cuptorul nu este activat.	Activați aparatul.
Cuptorul nu se încălzește.	Nu au fost efectuate setările necesare.	Verificați setările.
Aburul și condensul se depun pe alimente și în interiorul cuptorului.	Ați lăsat vasul cu mâncare prea mult timp în cuptor.	Nu lăsați vasele cu mâncare în cuptor mai mult de 15-20 minute după terminarea gătitului.

Dacă nu puteți găsi singur o soluție proble- mei, contactați dealerul sau centrul de servi- ce.

Datele necesare centrului de service se găsesc pe plăcuța cu date tehnice. Aceasta

este amplasată pe cadrul frontal din interiorul cuptorului.

Vă recomandăm să notați datele aici:

Model (MOD.) ......

PNC (codul numeric al produsului) ....

Numărul de serie (S-N.)

Instalarea

Avertizare Consultați capitolele privind Siguranța.

Amplasarea aparatului

Distanțe minime

Dimensiuni mm
A 690
B 150
C	20

Dimensiuni mm

D 540

Date tehnice

Dimensiuni
Înălțime	850 mm
Lățime 500 mm
Adâncime 535 mm
Categorie gaz II2H3B/P
Alimentare cu gaz G20 (2H) 20 mbar
	G30/31 (3B/P) 30/30 mbar

Diametre de by-pass

Arzător ∅ by-pass în 1/100 mm.
Auxiliar 29
Semi-rapid 32
Rapid 42
Cuptor 44

Arzătoarele de gaz

ARZĂTOR	Putere nor-malăkW	Putere re-dusăkW	Tip de gaz	Presiunembar	Diametrul in-jectoruluimm	Utilizareag/h
Arzător au-xiliar	1,00	0,35	Gaz natural G20	20	0,70	-
	1,00	0,35	Butan G30	30	0,50	72,71
	0,85	0,31	Propan G31	30	0,50	60,70
Arzător se-mi-rapid	2,00	0,43	Gaz natural G20	20	0,96	-
	2,00	0,43	Butan G30	30	0,71	145,43
	1,70	0,38	Propan G31	30	0,71	121,40
Arzător ra-pid	2,60	0,72	Gaz natural G20	20	1,13	-
	2,50	0,72	Butan G30	30	0,77	181,78
ARZĂTOR	Putere nor-malăkW kW	Putere re-dusămbar mm g/h	Tip de gaz Presiune	Diametrul in-jectorului	Utilizarea
	2,20 0,63 Propan		G31	30 0,77 157,11
Cuptor	2,70 0,90 Gaz natural		G20	20 1,20 -
	2,70 0,90 Butan G30 30 0,80 196,33
	2,35 0,78 Propan		G31	30 0,80 162,82

Racordul la gaz

Alegeti racorduri rigide sau utilizati o teavă flexibilă din oțel inoxidabil conformă cu reglementările în vigoare. Dacă utilizati tevi metalice flexibile, procedați cu atenție pentru ca acestea să nu intre în contact cu părțile mobile și să nu fie strivite.

Racordarea cu tevi flexibile nemetalice

Dacă se poate face ușor și complet verificarea racordului, puteți utiliza un racord flexibil. Trebuie să strângeți ferm cu coliere țeava flexibilă.

Utilizați un suport pentru țeavă la montare. Strângeți bine suportul pentru țeavă de garnitură și continuați cu racordul de gaz. Țeava flexibilă este adecvată când:

• Nu poate deveni mai fierbinte decât temperatura camerei sau nu poate avea mai mult de 30 °C.
  – Are o lungime de maxim 1500 mm.
  – Nu se comprimă.
  – Nu este supusă la tracțiune sau torsiune.
• Nu intră în contact cu margini ascuțite sau colțuri.
• Poate fi inspectată cu ușurință pentru a-i verifica starea.

Pentru conservarea țevii flexibile trebuie să verificați la intervale regulate dacă:

• Nu prezintă crăpături, tăieturi, urme de ar-suri la capete sau pe lungimea sa.
• Materialul este la fel de elastic și nu s-a întărit.
  – Colierele nu sunt ruginite.
• Nu a expirat.

Dacă observați defecte, nu reparați țeava, ci înlocuiti-o.

Important După terminarea instalării, folosiți o soluție pe bază de apă și săpun (nu folosiți niciodată o flacără) pentru a verifica etanșeitatea perfectă a montajului.

Racordul de alimentare cu gaz se află în partea din spate a panoului de comandă.

Avertizare Înainte de conectare la rețeaua de gaz, închideți robinetul cipal de alimentare cu gaz.

A) Punct de racordare la gaz (numai un sin-gur punct per aparat)
B) Garnitură
C) Racord ajustabil
D) Suport pentru teava de gaz natural

E) Suport pentru teava de GPL

i Aparatul este configurat implicit pentru gaz. Pentru a schimba setarea alegeți din listă suportul pentru țeavă cores-punzător. Utilizați întotdeauna garnitura de etanșare.

Adaptarea la diferite tipuri de gaz

Avertizare Adaptarea la diferite tipuri de gaz trebuie efectuată exclusiv de către personal autorizat.
i Acest aparat este proiectat pentru utilizare cu gaz natural (de la rețea).

Dacă sunt montate injectoarele cores-punzătoare, aparatul poate fi utilizat și cu gaz lichefiat (îmbuteliat).

Avertizare înainte de a înlocui injectoarele, verificați dacă butoanele pentru gaz sunt în poziția oprit. Lăsați aparatul să se răcească complet. Există riscul de vătămare.

Înlocuirea injectoarelor

Când schimbați tipul de gaz este necesară înlocuirea duzelor (injectoarelor).

1. Scoateți suporturile pentru vase.
2. Scoateți capacele și coroanele arzătoarelor.
3. Scoateți injectoarele cu o cheie tubulară de 7 și înlocuiti-le cu cele necesare pentru tipul de gaz utilizat.

4. Pentru asamblarea componentelor parcurgeti aceleași etape în sens invers.

5. Înlocuiti eticheta cu datele tehnice (aflată lângă teava de alimentare cu gaz) cu cea corespunzătoare noului tip de gaz. Această etichetă se găsește în pachetul livrat împreună cu aparatul.

Dacă presiunea gazului este variabilă sau diferită de presiunea necesară, trebuie montat un regulator de presiune corespunzător pe țeava de alimentare cu gaz.

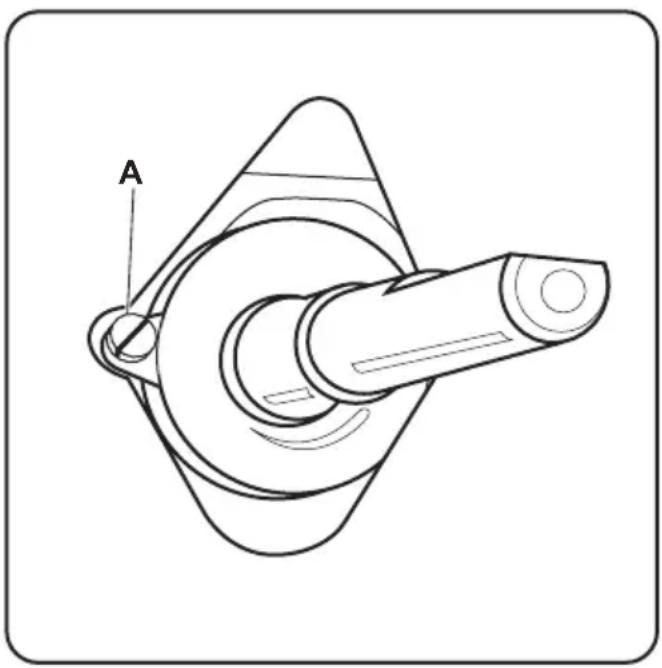

Reglarea nivelului minim

Pentru reglarea nivelului minim al arzătoare- lor:

1. Aprindeți arzătorul.

2. Rotiți butonul pe poziția de minim.

3. Scoateți butonul.

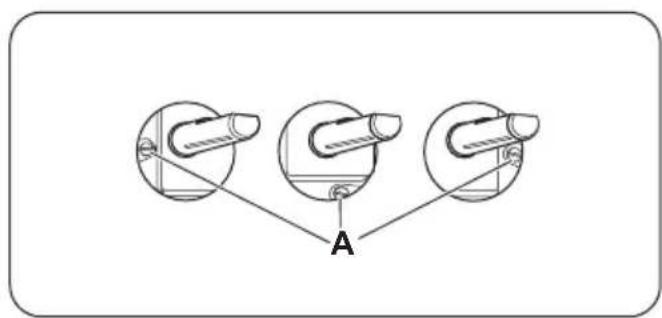

4. Reglați poziția şurubului de by-pass cu o şurubelniță subțire (A).

• D a că se trece de la gaz natural (de la rețea) la gaz lichefiat (îmbuteliat), strângeți până la capăt șurubul de reglare.
• D a că se trece de la gaz lichefiat (îmbuteliat) la gaz natural (de la rețea), slăbiți șurubul de by-pass cu circa 1/4 rotație.

Avertizare Când rotiți brusc butonul de la poziția de maxim la cea de minim asigurați-vă că flacăra nu se stinge.

Înlocuirea injectoarelor cuptorului

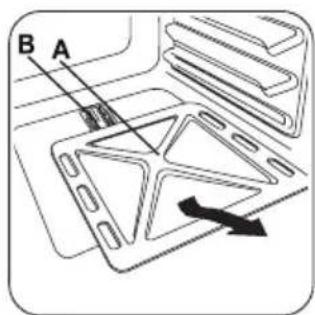

1. Pentru a avea acces la arzătorul (B) înlăturați podeaua interioară a cuptorului (A).

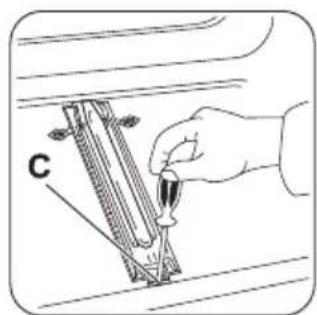

2. Desfaceți şurubul (C), care fixează arzătorul.

3. Scoateți cu atenție arzătorul din suportul injectorului (D). Deplasați-l încet spre stânga. Asigurăți-vă că manșonul arzătorului rămâne pe capătul arzătorului. Nu forțați cablul de conectare a generatorului de scântei (F).

4. Eliberați injectorul (D) cu o cheie tubulară de 7 mm și scoateți-l. Înlocuiti-l cu cel necesar.
5. Asamblati arzătorul în ordine inversă.
6. Înlocuiți eticheta cu tipul de gaz, aflată lângă rampa de alimentare, cu cea corespunzătoare noului tip de gaz.

Reglarea nivelului minim al arzătorului cuptorului cu gaz:

1. Scoateți butonul de control al cuptorului.
2. Ajustați şurubul de reglare (A) cu ajutorul unei şurubelnite subțiri.

Modificarea tipului de gaz	Ajustarea șurubului de reglare
De la gaz natural la gaz lichefiat	Strângeti complet șurubul de reglare.
De la gaz lichefiat la gaz natural	Desfaceți șurubul de reglare aproximativ 3/4 tură.

1. Ataşati butonul de control al cuptorului.
2. Aprindeți arzătorul cuptorului. Consultați secțiunea "Gătitul în cuptorul cu gaz: aprinderea arzătorului cu gaz al cuptorului".
3. Reglați butonul de control al cuptorului pe maxim și lăsați cuptorul să se încălzească cel puțin 10 minute.
4. Rotiți butonul de control al cuptorului de pe poziția maximă la minimum.

Verificați flacăra. Dacă flacăra se stinge, re-petați procedurile descrise la punctele 1 - 6. La nivelul coroanei arzătorului, flacăra tre-buie să fie mică și constantă.

Producătorul nu își asumă nicio responsabilitate dacă aceste măsuri de siguranță nu sunt respectate.

Protejarea mediului înconjurător

Reciclați materialele marcate cu simbolul ⚙. Pentru a recicla ambalajele, acestea trebuie puse în containerele corespunzătoare. Ajutați la protejarea mediului și a sănătății umane și la reciclarea deșeurilor din aparatele electrice și electrocasnice. Nu aruncați aparatele marcate cu acest simbol împreună cu deșeurile menajere. Returnați

produsul la centrul local de reciclare sau contactați administrația orașului dvs.

Materialele de ambalare Materialele de ambalare sunt ecologice și reciclabile. Componentele din plastic sunt marcate cu abrevieri internaționale precum PE, PS, etc. Aruncați ambalajele în containerele corespunzătoare din facilitățile comunitare pentru deșeuri.
