MANUAL DE UTILIZARE CD50XS03W HISENSE

Vă multumim foarte mult pentru achiziționarea acestui aparat de aer condiționat. Citiți cu atenție aceste instrucțiuni înainte de a utiliza aparatul și păstrați acest manual pentru referințe viitoare.

Instrucțiuni de utilizare a telecomenzii

( L1- 04)

Telecomandă 1

Instrucțiuni de utilizare

Moduri de functionare 3

Controlul direcției debitului de aer 4

Modul Smart 5

Modul ÎNCĂLZIRE de 8° 6

Modul Super 6

Modul Timer 7

Modul Quiet 7

Modul Economy 7

Butonul Clock 8

Modul Ifeel 8

Butonul Dimmer 8

Modul Sleep 9

Telecomandă

Telecomanda transmite semnale sistemului.

SMART (intelligent) (nu este valabil la mai multe sisteme)

Utilizat pentru a introduce direct funcționarea de adaptare logică, indiferent dacă unitatea este pornită sau oprită.

POWER (alimentare)

Aparatul va fi pornit atunci când este alimentat sau va fi oprit atunci când este în funcțiune, dacă apăsați acest buton.

SUPER

Utilizat pentru a porni sau opri răcirea încălzirea rapidă. (Răcirea rapidă funcționează la viteză mare a ventilatorului cu 16 °C (61 °F) temp. setată automat; încălzirea rapidă funcționează la viteza automată a ventilatorului cu 30 °C (86 °F) temp. setată automat)

IFEEL

Utilizat pentru a seta modul de funcționare IFEEL. Apăsați-I o dată, funcția IFEEL va fi pornită. Apăsați-I încă o dată, funcția IFEEL va fi oprită.

SWING (balans)

Utilizat pentru a opri sau porni reglajul balansului vertical al lamelelor și pentru a seta direcția dorită în sus/în jos a debitului de aer.

8° HEAT(ÎNCĂLZIRE de 8°) (optional)

Utilizat pentru a seta modul ÎNCĂLZIRE de 8°.

QUIET (silentios)

Utilizat pentru a seta sau a anula functionarea în modul silentios.

88°F OK OFF 88:88 SMART MODE TEMP SUPPLY WHIP TEMP FEEL SLEEP 8°HEAT THERON STICK TIMER OFF OLIET DIMMER ECONOMY e 8°.

Simboluri indicatoare pe ecranul LCD:

TEMP + -

Utilizat pentru a regla temperatura camerei și cronometrul, de asemenea, timpul real.

MODE

Apăsați acest buton pentru a selecta modul de funcționare.

FAN (ventilator)

Utilizat pentru a selecta viteza ventilatorului în ordinea automată, mai mare, mare, medie, mică și mai mică.

SLEEP (repaus)

Utilizat pentru a seta sau anula functionarea în modul de repaus.

SWING (balans)

Utilizat pentru a opri sau porni reglajul balansului orizontal al lamelelor și pentru a seta direcția dorită dreapta/stânga a debitului de aer.

TIMER ON/CLOCK (cronometru pornit/ceas)

Utilizat pentru a seta sau a anula funcționarea cronometrului și pentru a seta ora curentă.

TIMER OFF

(cronometru oprit)

Utilizat pentru a seta sau anula functionarea cronometrului.

ECONOMY (economic)

Utilizat pentru a seta sau anula functionarea în modul economic.

DIMMER

(regulator intensitate)

Când apăsați acest buton, tot afișajul unității interioare va fi închis. Apăsați orice buton pentru a relua afișarea

Indicator răcire

Indicator uscare Indicator doar ventilator

8° Indicator încălzire

Indicator încălzire

Viteză automată ventilator

Viteză mai mare ventilator

Viteză mare ventilator

Viteză medie ventilator

Viteză redusă ventilator

Viteză mai redusă ventilator

Indicator repaus 1

1

Indicator repaus 3 Indicator Repaue 2 repaus 4

Indicator Intelligent

Indicator silentios

Indicator economic

Indicator Super

Afișare cronometru setat Afișare oră curentă

Transmitere semnal

Ifeel

Indicator blocare

Afișare temperatură

Afișare oră curentă

Observație: Fiecare mod și funcție relevantă vor fi detaliate în continuare în paginile următoare.

Telecomandă

Telecomandă

◆ Cum să introduceti bateriile

1. Îndepărtați capacul bateriei conform direcției săgetii.
2. Introduceți baterii noi asigurându-vă că semnele (+) și (-) ale bateriei sunt potrivite corect.
3. Reaşezati capacul prin glisare înapoi în poziție.

- Utilizați 2 baterii LR03 AAA (1,5 volți). Nu utilizați baterii reîncărcabile. Înlocuiți bateriile cu altele noi de același tip atunci când ecranul se întunecă.

♦ Depozitare și recomandări pentru utilizarea telecomenzii

Telecomanda poate fi depozitată montată pe un perete într-un suport.

Observatie: Suportul telecomenzii este o componentă optională.

Pentru a utiliza aparatul de aer condiționat din cameră, îndreptați telecomanda către receptorul de semnal. Telecomanda va acționa aparatul de aer condiționat de la o distanță de până la 7 m atunci când este îndreptată spre receptorul de semnal al unității interioare.

⚠️ ATENTIONĂRI

Pentru transmiterea corespunzătoare a semnalului între telecomandă și unitatea interioară, feriți receptorul de semnal de următoarele elemente:

• Lumina directă a soarelui sau alte lumini puternice sau căldură

- Ecran de televiziune cu panou plat sau alte aparate electrice care reacționează la telecomandă

În plus, aparatul de aer condiționat nu va funcționa dacă perdelele, ușile sau alte materiale blochează semnalele de la telecomandă către unitatea interioară. Dacă semnalul nu poate fi transmis corect, fie mutați aceste materiale fie consultați distribuitorul local.

ti na ci are. Receptor de semnal

Instrucțiuni de utilizare

Moduri de functionare

◆ Selectarea modului

Apăsați butonul MODE o dată

Rezultat: Modurile de functionare se modifică în ordinea:

Modul de încălzire NU este disponibil pentru aparatele de aer condiționat doar cu răcire.

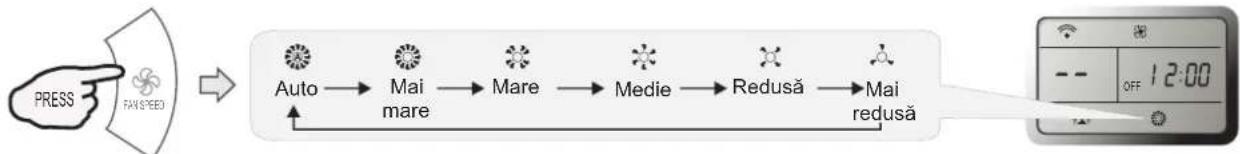

Modul VENTILATOR

Apăsați butonul o dată

Rezultat: Viteza ventilatorului se schimbă în ordinea:

În modul „DOAR VENTILATOR”, doar „Auto” nu este disponibilă. În modul „USCARE”, viteza ventilatorului este setată automat pe „AUTO”, butonul „VENTILATOR” fiind inefficient în acest caz.

◆ Setarea temperaturii

Apăsați butonul o dată

Rezultat: Creşte setarea temperaturii cu 1°C sau 1°F

Apăsați butonul o dată

Rezultat: Scade setarea temperaturii cu 1°C sau 1°F

!

Interval de setare disponibilă a temperaturii
*ÎNCĂLZIRE, RĂCIRE	16°C~30°C (61°F~86°F)
USCARE	-7 ~ 7
DOAR VENTILATOR	nu se poate seta

*Observatie: Apăsarea și mentinerea apăsată a butoanelor

"MODE" și "TENT" împreună timp de 3 secunde va alterna afisarea temperaturii între scala de °C și °F.

Observație: Modul de încălzire NU este disponibil pentru modelele doar cu răcire.

*Observație: în modul „uscat”, cu telecomanda se poate seta o scădere sau o creștere de până la 7°C dacă totuși vă simțiți inconfortabil.

♦ Pornirea

Apăsați butonul

Rezultat: Indicatorul RUN (functionare) al unității interioare se aprinde.

Modurile BALANS, INTELIGENT, CRONOMETRU PORNIT, CEAS, ÎNCĂLZIRE DE 8°, REPAUS și SUPER vor fi detaliate în paginile următoare.

• Dacă se dorește modificarea modurilor în timpul funcționării, uneori unitatea nu răspunde imediat. Așteptați 3 minute.
• În timpul operației de încălzire, debitul de aer nu este descărcat la început. După 2 – 5 minute, debitul de aer se va descărca până când temperatura schimbătorului de căldură din interior va crește.
  . Aşteptați 3 minute înainte de a reporni aparatul.

Instrucțiuni de utilizare

Controlul directiei debitului de aer

Debitul de aer vertical (debitul de aer orizontal) este reglat automat la un anumit unghi în conformitate cu modul de funcționare după pornirea unității.

Mod de functionare	Directie debit de aer
RACIRE, USCARE	horizontal
*ÎNCALZIRE,DOAR VENTILATOR	în jos

TEMP. iFEEL SLEEP APASATI APASATI

Direcția debitului de aer poate fi, de asemenea, reglată la propriile cerințe prin apăsarea butoanelor „ ” telecomenzii.

* Modul de încălzire este disponibil numai pentru modelele cu pompă de căldură.

- Control vertical al debitului de aer (cu telecomanda)

Utilizați telecomanda pentru a seta diferite unghiuri ale debitului sau un unghi specific, după cum doriti.

Apăsati butonul „ ≡ ” o dată.

Lamelele de reglare verticală vor balansa în sus și în jos automat. Rezultat:

Apăsati butonul „ ⇌ ” din nou.

Rezultat Lamelele balansează până la un unghi adecvat dorit.

- Control orizontal al debitului de aer (cu telecomanda)

Utilizați telecomanda pentru a seta diferite unghiuri ale debitului sau un unghi specific, după cum doriti.

Apăsați butonul „ 小 ” o dată.

Rezultat: Lamelele de reglare orizontală vor balansa la stânga și la dreapta automat.

Apăsați butonul „ 〃” din nou.

Rezultat: Lamelele balansează până la un unghi adecvat dorit.

OBSERVATIE: Dacă unitatea nu are funcția de debit al aerului în patru moduri, puteți regla singuri debitul de aer orizontal.

A Nu rotiți lamelele de reglare verticală manual, în caz contrar poate apărea o defectiune. Dacă se întâmplă acest lucru, opriți mai întăi unitatea și întrerupeți sursa de alimentare, apoi restabiliți din nou alimentarea.
B Este mai bine să nu lăsați lamelele de reglare verticală înclinate în jos timp îndelungat în modul RĂCIRE sau USCARE, pentru a preveni picurarea apei condensate.

Instrucțiuni de utilizare

Modul INTELIGENT (nu este valabil la mai multe sisteme)

◆ Cum să setați modul INTELIGENT?

Apăsați butonul SMART

Rezultat: Introduce modul INTELIGENT direct (functionarea de adaptare logică) indiferent dacă unitatea este pornită sau oprită.

Temperatura și viteza ventilatorului sunt setate automat pe baza temperaturii reale a camerei.

Modele cu pompă de căldură

APASATI SMART MODE TEMP.

Temperatura din interior	Mod de functionare	Temperatura tintă
21°C (70°F) sau mai puțin	ÎNCĂLZIRE	22°C (72°F)
21°C - 23°C (70°F - 73°F)	DOAR VENTILATOR
23°C - 26°C (73°F - 79°F)	USCARE	Temperatura camerei scade 2 °C (2 °F) după functionare timp de 3 minute
Peste 26°C (79°F)	RĂCIRE	26°C (79°F)

Modele doar cu răcire

Temperatura din interior	Mod de functionare	Temperatura tintă
23 °C (73°F) sau mai putin	DOAR VENTILATOR
23 °C - 26 °C (73 °F - 79 °F)	USCARE	Temperatura camerei scade 2 °C (2 °F) după functionare timp de 3 minute
Peste 26 °C (79 °F)	RĂCIRE	26°C (79°F)

? Butonul INTELIGENT este inefficient în modul SUPER.
Butonul ECONOMIC este inefficient în modul INTELIGENT.
Apăsarea butonului MOD, anulează modul INTELIGENT.

Observatie: Temperatura, debitul de aer și directia sunt controlate automat în modul INTELIGENT.

Cu toate acestea, pentru aparatele de aer condiționat cu invertor puteți alege între -7 și 7, dacă vă simții încă inconfortabil.

♦ Ce puteți face în modul INTELIGENT?

Cum vă simțiți	Buton	Reglare
Neconfortabil din cauza volumului de debit necorespunzător.		Viteza ventilatorului interior alternează între Auto, Mai mare, Mare, Medie, Scăzută și Mai scăzută de fiecare dată când este apăsat acest buton.
Neconfortabil din cauza direcției necorespunzătoare a debitului.		Apăsați o dată, lamelele reglare verticală (lamelele de reglare orizontală) balansează pentru a schimba direcția verticală a debitului de aer (direcția orizontală a debitului de aer) Apăsând încă o dată, balansul se oprește.

◆ Cum să anulați modul INTELIGENT?

Apăsați butonul

Rezultat: Modul INTELIGENT va fi anulat.

SMART TEMP. MODE APASATI

Instrucțiuni de utilizare

Modul ÎNCĂLZIRE DE 8°

Modul ÎNCĂLZIRE DE 8° este utilizat pentru a seta modul de încălzire de 8°. În modul ÎNCĂLZIRE DE 8°, viteza ventilatorului sete setată la „AUTO” automat.

◆ Cum să setați modul ÎNCĂLZIRE de 8°?

Apăsați butonul B*HEAT în modul de încălzire.

Rezultat: Modul încÎlzire de 8° va fi pornit.

♦ Cum să anulați modul ÎNCĂLZIRE de 8°?

Apăsati orice buton cu exceptia ORORCK , TIMER OFF și

Rezultat: Afisajul ♦° va dispărea și modul de ÎNCĂLZIRE de 8° va fi anulat.

Observatie:

În modul ÎNCĂLZIRE de 8°, temperatura implicită este setată la 8 °C.

Modul ÎNCĂLZIRE de 8° poate fi setat numai dacă aerul condiționat lucrează în modul de încălzire.

Modul SUPER

Modul SUPER este utilizat pentru a porni sau opri răcirea sau încălzirea rapidă.

Modul SUPER poate fi setat atunci când aparatul este în funcțiune sau este sub tensiune.

În modul SUPER, puteți seta direcția debitului de aer sau cronometrul.

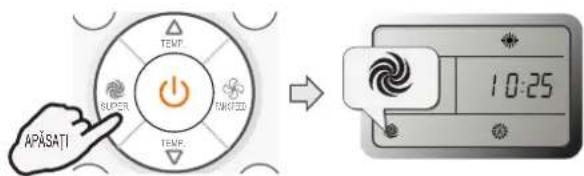

◆ Cum să setați modul SUPER?

Apăsați butonul SUPER în modul de răcire.

Rezultat: La viteză mai mare a ventilatorului, temperatura este setată automat la 16 °C (61 °F).

APĂSATI TEMP. TEMP. TEMP. TEMP. → 10:25

Apăsați butonu I SUPER în modul de încălzire.

Rezultat: La viteză automată a ventilatorului, temperatura este setată automat la 30 °C (86 °F).

APÄSATİ TEMP SUPER TEMP TIMIATI → 10:25

♦ Cum să anulați modul SUPER?

Rezultat: Afişajul revine la modul inițial. Ieșiți din modul SUPER.

Observatie:

Butonul SMART (intelligent) nu este disponibil în modul SUPER.

Butonul ECONOMIC nu este disponibil în modul SUPER.

Aparatul va continua să funcționeze în modul SUPER timp de 15 minute, dacă nu ieșiți din acesta, apăsând oricare dintre butoanele menționate mai sus.

Instrucțiuni de utilizare

Modul Cronometru

Este convenabil să setați cronometrul pe pornit cu butonul CRONOMETRU PORNIT atunci când plecați dimineața de acasă, pentru a obține o temperatură confortabilă a camerei în momentul în care ajungeți acasă. De asemenea, puteți seta cronometrul pe oprit, noaptea, pentru a vă bucura de un somn bun.

◆ Cum să setați modul CRONOMETRU PORNIT?

1. Apăsați butonul ONCLOCK .

Rezultat: „12:00 ON” clipește pe ecranul LCD.

* 23°C ON 12:00

1. Apăsați butoanele sau

Rezultat: O dată pentru a crește sau a scădea setarea orei cu 1 minut. O secundă și jumătate pentru a crește sau a scădea setarea orei cu 10 minute. Mai mult timp pentru a crește sau a scădea ora cu 1 oră.

1. Atunci când ora dorită este afișată pe ecranul LCD, apăsați butonul CRONOMETRU PORNIT și confirmați.

Rezultat: Se aude un „bip“.

„PORNIT” nu mai clipește.

Indicatorul RUN (functionare) al unității interioare se aprinde.

1. După ce cronometrul setat este afișat timp de 5 secunde, ceasul va fi afișat pe ecranul LCD al telecomenzii în loc de cronometrul setat.

◆ Cum să anulati modul CRONOMETRU PORNIT?

Apăsați butonul ONCLOCK din nou.

Rezultat: Se aude un „bip” și indicatorul dispare, cronometrul pornit a fost anulat.

Observație: În mod similar puteți seta CRONOMETRU OPRIT, pentru ca aparatul să se oprească automat la ora dorită.

Modul SILENTIOS

În acest mod, aparatul de aer condiționat va funcționa cu performanțe reduse de zgomot prin frecvența

scăzută a compresorului și viteza scăzută a ventilatorului. Acest mod este disponibil numai pentru modelele cu invertor.

Observație: Apăsarea butoanelor MOD, VENTILATOR, INTELIGENT, SUPER poate anula modul SILENTIOS.

Modul ECONOMIC

În acest mod, aerul condiționat vă va oferi performanțe de economisire a energiei scăzând, astfel, costurile.

Observatie:

Butonul ECONOMIC este inefficient în modurile INTELIGENT si SUPER.

Apăsați butoanele ON/OFF, MOD, TEMP △,TEMP △, VITEZA VENTILATORULUI, REPAUS, SILENȚIOS sau ECONOMIC pentru a anula modul ECONOMIC.

Instrucțiuni de utilizare

Butonul CEAS

◆ Cum să reglați ora reală?

1. Apăsați butonul (TIMERON CLOCK) timp de 3 secunde.

Rezultat: Ora va clipi pe ecranul LCD.

→

1. Apăsați butoanele și TEMF.

Rezultat: O dată pentru a crește sau a scădea setarea orei cu 1 minut. O secundă și jumătate pentru a crește sau a scădea setarea orei cu 10 minute. Mai mult timp pentru a crește sau a scădea ora cu 1 oră.

PRESS SUPER TEMP TWO FIELD TEMP

1. Apăsați butonul TIMER ON CLOCK din nou timp de 3 secunde.

Rezultat: Ora reală este setată.

→

Modul IFEEL

Senzorul de temperatură încorporat în telecomandă este activat. Poate sesiza temperatura înconjurătoare și poate transmite semnalul înapoi unității, unitatea poate regla temperatura astfel încât să ofere confort maxim.

◆ Cum să setați modul IFEEL?

Apăsați butonul IFEEL

Rezultat: Va apărea semnalul de transmisie pe afișaj, iar funcția IFEEL va fi pornită.

O data FEEL SLEEP

Observatie: Recomandăm să puneti telecomanda în locul în care unitatea interioară recepționează ușor semnalul. Recomandăm să anulați modul IFEEL, astfel încât să economisiți energie la oprirea aparatului de aer condiționat.

◆ Cum să anulați modul IFEEL?

Apăsați butonul Ⓤ FEEL încă o dată.

Rezultat: Va apărea semnalul de transmisie pe afișaj, iar funcția IFEEL va fi oprită.

Butonul Regulator de intensitate luminoasă

◆ Cum să setați Regulatorul de intensitate?

Apăsați butonul DIMMER pentru opri iluminatul și afișajul unității.

Observatie:

Când iluminatul este oprit, semnalul de recepție va porni din nou iluminatul.

8"HEAT TIMER ON/ CLOCK TIMER OFF DIMMER ECOCONY APÄSATİ

Instrucțiuni de utilizare

Modul REPAUS

Modul REPAUS poate fi setat în modurile RĂCIRE, ÎNCĂLZIRE sau USCARE.

Această funcție vă oferă un mediu mai confortabil pentru somn.

• Aparatul se va opri automat după 8 ore de functionare.
• Viteza ventilatorului este setată automat la viteză redusă.

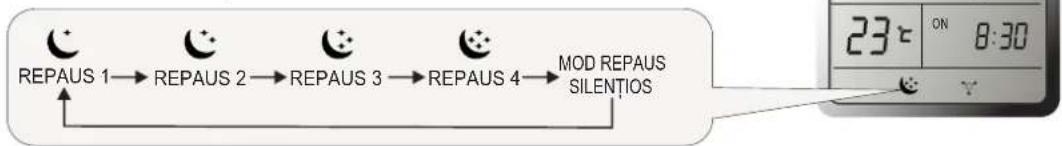

◆ Cum să setați modul REPAUS?

De fiecare dată, butonul este apăsat.

Rezultat: Modul de functionare se modifică în ordinea:

Modul REPAUS 1:

• Temperatura setată va crește cu cel mult 2 °C (2 °F) dacă aparatul funcționează în modul de răcire timp de 2 ore în mod constant, apoi se menține constantă.
• Temperatura setată va descrește cu cel mult 2 °C (2 °F) dacă aparatul funcționează în modul de încălzire timp de 2 ore în mod constant, apoi se menține constantă.

Modul REPAUS 2:

• Temperatura setată va crește cu 2 °C (2 °F) dacă aparatul funcționează în modul de răcire timp de 2 ore constant, scade cu 1°C (1 °F) după 6 ore, apoi scade cu 1 °C (1 °F) după 7 ore.
• Temperatura setată va descrește cu 2 °C (2 °F) dacă aparatul funcționează în modul de încălzire timp de 2 ore constant, crește cu 1°C (1 °F) după 6 ore, apoi crește cu 1 °C (1 °F) după 7 ore.

Modul REPAUS 3:

• Temperatura setată va crește cu 1°F (1 °F) dacă aparatul funcționează în modul de răcire timp de 1 oră constant, crește cu 2°C (2°F) după 2 ore, apoi scade cu 2°F (1 °F) după 6 ore, scade cu 1 °C (1 °F) după 7 ore.
• Temperatura setată va descrește cu 2°F (2°F) dacă aparatul funcționează în modul de încălzire timp de 1 oră constant, scade cu 2°C (2°F) după 2 ore, apoi crește cu 2°F (2 °F) după 6 ore, crește cu 2 °C (2 °F) după 7 ore.

Modul REPAUS 4:

- Temperatura setată se va menține constantă.

Observație: Apăsarea butoanelor SUPER, INTELIGENT, MOD sau VENTILATOR va anula modul REPAUS. Observație: Apăsând „Modul repaus” de patru ori sau selectând alte moduri precum SUPER, INTELIGENT sau VENTILATOR, puteți anula funcția de repaus a unităților respective fără patru curbe de repaus. Observație: Încălzirea NU este disponibilă pentru aparate de aer condiționat doar cu răcire.
