MANUAL DE UTILIZARE TD35VE03G HISENSE

Vă multumim foarte mult pentru achiziționarea acestui aparat de aer condiționat. Citiți cu atenție aceste instrucțiuni înainte de a utiliza aparatul și păstrați acest manual pentru referințe viitoare.

Instrucțiuni de utilizare a telecomenzii

( R2-01)

Telecomandă 1

Instrucțiuni de utilizare

Moduri de functionare 3

Controlul direcției debitului de aer 4

Modul SMART 5

Modul SUPER 7

Modul QUIET 7

Modul TIMER 8

Modul ECONOMY 8

Modul IFEEL 9

Butonul DIMMER 9

Butonul CLOCK 9

Modul SLEEP 10

Modul 8 °C HEAT....10

Telecomandă

Telecomanda transmite semnale sistemului.

1 MODE (mod)

Apăsați acest buton pentru a selecta modul de funcționare.

3 SLEEP (repaus)

Utilizat pentru a seta sau anula funcționarea în modul de repaus.

6 SUPER

Utilizat pentru a porni sau opri răcirea/încălzirea rapidă. (Răcirea rapidă funcționează la viteza mare a ventilatorului cu 16 °C (61 °F) temp. reglată automat; încălzirea rapidă funcționează la viteza automată a ventilatorului cu 30 °C (86 °F) temp. setată automat)

8 ON TIMER

(cronometru pornit)

Utilizat pentru a seta sau anula funcționarea cronometrului.

9 QUIET (silentios)

Utilizat pentru a seta sau a anula functionarea în modul silentios.

11 OFF TIMER (cronometru oprit)

Utilizat pentru a seta sau anula funcționarea cronometrului.

12 SMART (inteligent)(nu este valabil la mai multe sisteme)

Utilizat pentru a introduce direct funcționarea de adaptare logică, atunci când unitatea este pornită.

13 DIMMER (regulator intensitate)

Când apăsați acest buton, tot afișajul unității interioare va fi închis. Apăsați orice buton pentru a relua afișarea.

14 CLOCK (ceas)

Utilizat pentru a seta ora reală.

COOLING HEATING DRY FANONLY SMART 88.00% 88.88°C AUTO ON OFF MODE TEMP SLEEP FAN SPEED SUPER SWING ON TIMER QUIET SWING OFF TIMER SMART CLOCK (ON) (ON) (14) (15) (16) 2 1 3 6 9 12 13 (rit)

Utilizat pentru a seta sau anula functionarea în modul economic.

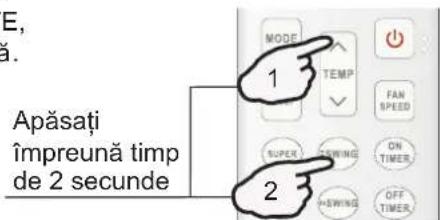

2+7 8°C HEAT

(încălzire de 8 °C) (optional) Utilizat pentru a pomi sau opri modul de încălzire de 8 °C.

Simboluri indicatoare pe ecranul LCD:

2 TEMP

Utilizat pentru a regla temperatura camerei și cronometrul, de asemenea, timpul real.

4 POWER (alimentare)

Aparatul va fi pornit atunci când este alimentat sau va fi oprit atunci când este în funcțiune, dacă apăsați acest buton.

5 FAN SPEED

(viteză ventilator)

Utilizat pentru a selecta viteza ventilatorului în ordinea automată, mai mare, mare, medie, mică și mai mică.

7 ⇌ SWING (balans)

Utilizat pentru a opri sau porni reglajul balansului vertical al lamelelor și pentru a seta direcția dorită în sus/în jos a debitului de aer.

10 ◆ SWING (balans)

Utilizat pentru a opri sau porni reglajul balansului orizontal al lamelelor și pentru a seta direcția dorită dreapta/stânga a debitului de aer.

16 IFEEL

Utilizat pentru a seta modul de funcționare IFEEL. În modul iFEEL, aparatul de aer condiționat acționează senzorul de temperatură de bază montat în telecomandă în loc de aparat. Recomandare: utilizați modul IFEEL și telecomanda acolo unde unitatea interioară primește ușor semnalul. Apăsarea acestui buton mai mult de 5 secunde pornește sau oprește modul IFEEL.

COOLING Indicator răcire DRY Indicator uscare FANONLY Indicator doar ventilator HEATING Indicator încălzire SMART Indicator inteligent Auto Viteză automată ventilator Viteză mai mare ventilator Viteză mare ventilator Viteză medie ventilator Viteză redusă ventilator Viteză mai redusă ventilator Indicator silențios Indicator economic Indicator Super Indicator repaus IFEEL Afișare temperatură 88:88 ON Afișare setare cronometru Afișare oră curentă Indicator încălzire 8 ℃

Observatie: Fiecare mod și funcție relevantă vor fi detaliate în continuare în paginile următoare.

Telecomandă

◆ Cum să introduceți bateriile

1. Îndepărtați capacul bateriei conform direcției săgetii.
2. Introduceți baterii noi asigurându-vă că semnele (+) și (-) ale bateriei sunt potrivite corect.
3. Reaşezati capacul prin apăsare înapoi în poziție.

- Utilizați 2 baterii LR03 AAA (1,5 volți). Nu utilizați baterii reîncărcabile. Înlocuți bateriile cu altele noi de același tip atunci când ecranul se întunecă.

♦ Depozitare și recomandări pentru utilizarea telecomenzii

Telecomanda poate fi depozitată montată pe un perete într-un suport.

Observatie: Suportul telecomenzii este o componentă optională.

Observație: Forma poate diferi de cea a suportului de telecomandă pe care l-ați ales.

fixarea suportului telecomenzii.

montarea suportului telecomenzii.

Pentru a utiliza aparatul de aer condiționat din cameră, îndreptați telecomanda către receptorul de semnal.

Telecomanda va acționa aparatul de aer condiționat de la o distanță de până la 7 m atunci când este îndreptată spre receptorul de semnal al unității interioare.

⚠️ ATENTIONĂRI

Pentru transmiterea corespunzătoare a semnalului între telecomandă și unitatea interioară, feriți receptorul de semnal de următoarele elemente:

• Lumina directă a soarelui sau alte lumini puternice sau căldură
• Ecran de televiziune cu panou plat sau alte aparate electrice care ectionează la telecomandă

În plus, aparatul de aer condiționat nu va funcționa dacă perdelele, ușile sau alte materiale blochează semnalele de la telecomandă către unitatea interioară. Dacă semnalul nu poate fi transmis corect, fie mutați aceste materiale fie consultați distribuitorul local.

Receptor de semnal

Instrucțiuni de utilizare,

Moduri de functionare

◆ Selectarea modului

Apăsați butonul MODE o dată

Rezultat: Modurile de functionare se modifică în ordinea:

Modul de încălzire NU este disponibil pentru aparatele de aer condiționat doar cu răcire.

Modul VENTILATOR

Apăsați butonul FAN SPEED o dată

Rezultat: Viteza ventilatorului se schimbă în ordinea:

În modul „DOAR VENTILATOR”, doar „Auto” nu este disponibilă. În modul „USCARE”, viteza ventilatorului este setată automat pe „AUTO”, butonul „VITEZA VENTILATORULUI” fiind inefficient în acest caz. Unele modele, cum ar fi produsele comerciale de aer condiționat, au doar viteza a treia.

◆ Setarea temperaturii

Apăsați butonul TEMP o dată

Rezultat: Creşte setarea temperaturii cu 1 °C sau 1 °F

Apăsați butonul TEMP o dată

Rezultat: Scade setarea temperaturii cu 1 °C sau 1 °F

!

Interval de setare disponibilă a temperaturii
*ÎNCĂLZIRE, RĂCIRE	16°C~30°C (61°F ~ 86°F)
USCARE	±7 grade C
DOAR VENTILATOR	nu se poate seta

Observație: Apăsarea și menținerea apăsată a butoanelor „MODE” și „TMP” împreună timp de 2 secunde

va alterna afişarea temperaturii între scala de °C și °F.

*Observație: Modul de încălzire NU este disponibil pentru modelele doar cu răcire.

*Observație: în modul „uscat”, cu telecomanda se poate seta o scădere sau o creștere de până la 7°C dacă totuși vă simțiți inconfortabil.

Instrucțiuni de utilizare

♦ Pornirea

Apăsați butonul

Rezultat: Indicatorul RUN (functionare) al unității interioare se aprinde.

Modurile de funcționare BALANS, INTELIGENT, SUPER, SILENTIOS, CRONOMETRU, ECONOMIC, IFEEL, REGULATOR DE INTENSITATE, CEAS, REPAUS și ÎNCĂLZIRE DE 8 °C vor fi explicate în paginile următoare.

• Dacă se dorește modificarea modurilor în timpul funcționării, uneori unitatea nu răspunde imediat. Așteptați 3 minute.

- În timpul operației de încălzire, debitul de aer nu este descărcat la început. După 2–5 minute, debitul de aer se va descărca până când temperatura schimbătorului de căldură din interior va crește.

- Așteptați 3 minute înainte de a reporni aparatul.

Controlul directiei debitului de aer

Debitul de aer vertical (debitul de aer orizontal) este reglat automat la un anumit unghi în conformitate cu modul de functionare după pornirea unității.

Mod de functionare	Directie debit de aer
RACIRE, USCARE	horizontal
*ÎNCALZIRE,DOAR VENTILATOR	în jos

SUPER SWING ON TIMER QUIET SWING OFF TIMER APASATI

Direcția debitului de aer poate fi, de asemenea, reglată la propriile cerințe prin apăsarea butoanelor „SWING SWING” ale telecomenzii.

* Modul de încălzire este disponibil numai pentru modelele cu pompă de căldură.

- Control vertical al debitului de aer (cu telecomanda)

Utilizați telecomanda pentru a seta diferite unghiuri ale debitului sau un unghi specific, după cum doriți.

Apăsați butonul „SWING” o dată.

Lamelele de reglare verticală vor balansa în sus și în jos automat. Rezultat:

Apăsați butonul „SWING” din nou.

Rezultat: Lamelele balansează până la un unghi adecvat dorit.

- Control orizontal al debitului de aer (cu telecomanda)

Utilizați telecomanda pentru a seta diferite unghiuri ale debitului sau un unghi specific, după cum doriți.

Apăsați butonul „SWING” o dată.

Rezultat: Lamelele de reglare orizontală vor balansa la stânga și la dreapta automat.

Instrucțiuni de utilizare

Apăsați butonul „SWINGI” din nou.

Rezultat: Lamelele balansează până la un unghi adecvat dorit.

OBSERVATIE: Dacă unitatea nu are funcția de debit al aerului în patru moduri, puteți regla singuri debitul de aer orizontal (nu este valabil pentru unele modele).

A Nu rotiți lamelele de reglare verticală manual, în caz contrar poate apărea o defectiune. Dacă se întâmplă acest lucru, opriți mai întăi unitatea și întrerupeți sursa de alimentare, apoi restabiliti din nou alimentarea.

Este mai bine să nu lăsați lamelele de reglare verticală înclinate în jos timp îndelungat în modul RĂCIRE sau USCARE, pentru a preveni picurarea apei condensate.

Modul INTELIGENT (nu este valabil la mai multe sisteme)

♦ Cum să setați modul INTELIGENT?

Apăsați butonul

Rezultat: Introduce direct modul SMART (functionarea de adaptare logică) atunci când unitatea este pornită. Temperatura și viteza ventilatorului sunt setate automat pe baza temperaturii reale a camerei.

QUIET SWING OFF TIMER SMART DIMMER CLOCK ECONOMY IFEEL APASATI

Pentru modelele de tip split, cum ar fi aparate de aer condiționat montate pe perete și unele aparate de aer condiționat fixate pe podea, modul de funcționare și temperatura setată trebuie să fie determinate pe baza temperaturii interioare.

Modul de functionare și temperatura sunt determinate de temperatura interioară
Modele cu pompă de căldură

Temperatura din interior	Mod de functionare	Temperatura tintă
21 °C (70 °F) sau mai puțin	ÎNCĂLZIRE	22 °C (72 °F)
21 °C - 23 °C (70 °F - 73 °F)	DOAR VENTILATOR
23 °C - 26 °C (73 °F - 79 °F)	USCARE	Temperatura camerei scade 2 °C (2 °F) după functionare timp de 3 minute
Peste 26 °C (79 °F)	RĂCIRE	26 °C (79°F)

Cooling only models

Temperatura din interior	Mod de functionare	Temperatura tintă
23 °C (73°F) sau mai puțin	DOAR VENTILATOR
23 °C - 26 °C (73 °F - 79 °F)	USCARE	Temperatura camerei scade 2 °C (2 °F) după functionare timp de 3 minute
Peste 26 °C (79 °F)	RĂCIRE	26 °C (79°F)

Pentru produsele de aer condiționat comerciale, cum ar fi aparate de aer condiționat tip casetă, aparate de aer condiționat de tip conductă, aparate de aer condiționat pentru tavan și podea și unele aparate de aer condiționat fixate pe podea, modul lor de funcționare trebuie să fie determinat pe baza diferenței dintre temperatura interioară și temperatura setată.

Instrucțiuni de utilizare

Modul de functionare este determinat de diferența dintre temperatura interioară și temperatura setată.

Modele cu pompă de căldură

Temperatura din interior	Mod de functionare	Temperatura tintă
Sub T - 3 °C (3 °F)	ÎNCĂLZIRE	T
T-3°C ≤ T_interior ≤T+3°C (3°F)	DOAR VENTILATOR	T
Peste T + 3 °C (3 °F)	RĂCIRE	T

Cooling only models

Temperatura din interior	Mod de functionare	Temperatura tintă
T + 3 °C (3 °F) sau mai puțin	VENTILATOR	T
Peste T + 3 °C (3 °F)	RĂCIRE	T

Butonul INTELIGENT este inefficient în modul SUPER.
? Butonul ECONOMIC este inefficient în modul INTELIGENT.
Apăsarea butonului MOD, anulează modul INTELIGENT.

Observație: Temperatura, debitul de aer și direcția sunt controlate automat în modul INTELIGENT. Cu toate acestea, pentru pornit/oprit, puteți alege de la -2 la 2 (pentru unele modele puteți alege de la -7 la 7), pentru cele cu invertor puteți alege de la -7 la 7. dacă vă simțiți încă inconfortabil.

♦ Ce puteți face în modul INTELIGENT?

Cum vă simțiți	Buton	Reglare
Neconfortabil din cauza volumului de debit necorespunzător.		Viteza ventilatorului interior alternează între Auto, Mai mare, Mare, Medie, Scăzută și Mai scăzută de fiecare dată când este apăsat acest buton.
Neconfortabil din cauza direcției necorespunzătoare a debitului.		Apăsați o dată, lamelele reglare verticală (lamelele de reglare orizontală) balansează pentru a schimba direcția verticală a debitului de aer (directția orizontală a debitului de aer) Apăsând încă o dată, balansul se oprește.

♦ Cum să anulați modul INTELIGENT?

Apăsați butonul MODE.

Rezultat: Modul INTELIGENT va fi anulat.

Instrucțiuni de utilizare

Modul SUPER

Modul SUPER este utilizat pentru a porni sau opri răcirea sau încălzirea rapidă numai atunci când unitatea este pornită. Modul SUPER poate fi setat atunci când aparatul este în funcțiune sau este sub tensiune.

În modul SUPER, puteți seta temperatura, direcția debitului de aer sau cronometrul

◆ Cum să setați modul SUPER?

Apăsați butonul SUPER pentru modurile răcire, uscare și doar ventilatorul.

Rezultat: La viteză mare a ventilatorului, temperatura este setată automat la 16 □ (61 °F).

si doar ventilatorul. SUPER SWING ON TIMER QUIET SWING OFF TIMER APASATI COOLING 16 C 03:45

Apăsați butonul SUPER pentru modul de încălzire.

Rezultat: La viteză automată a ventilatorului, temperatura este setată automat la 30 □ (86 °F).

APASAT SUPER SWING ON TIMER QUIET SWING OFF TIMER HEATING 30 °C AUTO 03:45

♦ Cum să anulați modul SUPER?

Apăsați butoanele SUPER, MOD, VITEZA VENTILATORULUI, ON/OFF, SILENTIOS sau REPAUS.

Rezultat: Afisajul revine la modul inițial. leşiti din modul SUPER.

Butonul SMART (intelligent) nu este disponibil în modul SUPER.

Butonul ECONOMIC nu este disponibil în modul SUPER.

Aparatul va continua să funcționeze în modul SUPER timp de 15 minute, dacă nu ieșiti din acesta,

apăsând oricare dintre butoanele mentionate mai sus.

Modul SILENTIOS

În acest mod, aparatul de aer condiționat va funcționa cu performanțe reduse de zgomot prin frecvența scăzută a compresorului și viteza scăzută a ventilatorului. Acest mod este disponibil numai pentru modelele cu invertor.

Observație: Apăsarea butoanelor MOD, VITEZA VENTILATORULUI, INTELIGENT, SUPER, ECONOMIC sau ON/OFF va anula modul SILENTIOS.

SUPER +SWING ON TIMER QUIET +SWING OFF TIMER APASATI

Instrucțiuni de utilizare

Modul Cronometru

Este convenabil să setați cronometrul pe pornit cu butonul CRONOMETRU PORNIT atunci când plecați dimineața de acasă, pentru a obține o temperatură confortabilă a camerei în momentul în care ajungeți acasă. De asemenea, puteți seta cronometrul pe oprit, noaptea, pentru a vă bucura de un somn bun.

◆ Cum să setați CRONOMETRU PORNIT?

1. Apăsați butonul ON TIMER.

Rezultat: „12:00 ON” clipește pe ecranul LCD.

←

1. Apăsați butoanele ∧ sau √.

Rezultat: O dată pentru a crește sau a scădea setarea orei cu 1 minut. O secundă și jumătate pentru a crește sau a scădea setarea orei cu 10 minute. Mai mult timp pentru a crește sau a scădea ora cu 1 oră.

1. Atunci când ora dorită este afișată pe ecranul LCD, apăsați butonul CRONOMETRU PORNIT și confirmați.

Rezultat Se aude un „bip“.

„PORNIT” nu mai clipește.

Se aprinde indicatorul CRONOMETRU de pe unitatea interioară (nu este valabil pentru mai multe sisteme)

1. După ce cronometrul setat este afișat timp de 5 secunde, ceasul va fi afișat pe ecranul LCD al telecomenzii în loc de cronometrul setat.

◆ Cum să anulati CRONOMETRU PORNIT?

Apăsați butonul ON TIMER.

Rezultat: Se aude un „bip” și indicatorul dispare, cronometrul pornit a fost anulat.

Observație: În mod similar puteți seta CRONOMETRU OPRIT, pentru ca aparatul să se oprească automat la ora dorită.

Modul ECONOMIC

În acest mod, aerul condiționat vă va oferi performanțe de economisire a energiei scăzând, astfel, costurile.

Butonul ECONOMIC este inefficient în modurile SUPER și INTELIGENT.

Apăsarea butoanelor ON/OFF, MOD, TEMP ,TEMP , VITEZĂ VENTILATOR, REPAUS, SILENTIOS sau ECONOMIC va anula modul ECONOMIC.

QUIET +SWING OFF TIMER SMART DIMMER CLOCK IFEE APASATI

Instrucțiuni de utilizare

Modul IFEEL

Senzorul de temperatură încorporat în telecomandă este activat. Poate sesiza temperatura înconjurătoare și poate transmite semnalul înapoi unității, unitatea poate regla temperatura astfel încât să ofere confort maxim.

◆ Cum să setați modul IFEEL?

Apăsați butonul timp de 5 secunde o dată.

Rezultat: Va apărea semnalul de transmisie pe afișaj, funcția IFEEL va fi pornită.

Observatie:

Setarea implicită este IFEEL dezactivat.

QUIET +SWING OFF TIMER SMART DIMMER CLOCK ECONOMY I FEEL O data

◆ Cum să anulați modul IFEEL?

Apăsați butonul timp de 5 secunde încă o dată.

Rezultat: Functia iFEEL va fi oprită.

QUIET +SWING OFF TIMER SMART DIMMER CLOCK ECONOM IFEEL A doua oară

Butonul Regulator de intensitate luminoasă

◆ Cum să setați Regulatorul de intensitate?

Apăsați butonul Regulator de intensitate (Dimmer) pentru opri iluminatul și afișajul unității.

Observatie:

Când iluminatul este oprit, semnalul de recepție va porni din nou iluminatul.

QUIET SWING OFF TIMER CLOCK ECONOMY IFEEL APASATI

Butonul CEAS

♦ Cum să reglați ora reală?

1. Apăsați butonul ✕10 timp de 5 secunde o dată.

Rezultat: Ora va clipi pe ecranul LCD.

SMART DIMMER CLOCK APASATI COOLING 23 °C AUTO 03:45

2. Apăsați butoanele ∧ și √ .

Rezultat: O dată pentru a crește sau a scădea setarea orei cu 1 minut.

O secundă și jumătate pentru a crește sau a scădea setarea orei cu 10 minute.

Mai mult timp pentru a creşte sau a scădea ora cu 1 oră.

3. Apăsați butonul ⚙️1⊖ încă o dată.

Rezultat: Ora reală este setată.

SMART DIMMER CLOCK APRASATI ONOMY AUTO COOLING 23 °C 03:45

Instrucțiuni de utilizare

Modul REPAUS

Modul REPAUS poate fi setat în modurile RĂCIRE, ÎNCĂLZIRE sau USCARE.

Această funcție vă oferă un mediu mai confortabil pentru somn.

• Aparatul se va opri automat după 8 ore de funcționare.
• Viteza ventilatorului este setată automat la viteză redusă.

◆ Cum să setați modul REPAUS?

De fiecare dată, butonul SLEEP.

Rezultat: Functia REPAUS va fi pornită.

MODE SLEEP TEMP FAN SPEED APASATI

Modul REPAUS:

• Temperatura setată va crește cu cel mult 2 °C (2 °F) dacă aparatul funcționează în modul de răcire timp de 2 ore în mod constant, apoi se menține constantă.
• Temperatura setată va descrește cu cel mult 2 °C (2 °F) dacă aparatul funcționează în modul de încălzire timp de 2 ore în mod constant, apoi se menține constantă.

Observație: În modul de răcire, dacă temperatura camerei este de 26 °C (79 °F) sau mai mare, temperatura setată nu se va modifica.

Observație: Încălzirea NU este disponibilă pentru aparate de aer condiționat doar cu răcire.

♦ Cum să anulați modul REPAUS?

Apăsați orice buton, cu excepția butonului REPAUS.

Rezultat: Afişajul revine la modul inițial.

Ieşiti din modul REPAUS.

◆ Cum să setați ÎNCĂLZIREA de 8°C?

În modul ÎNCĂLZIRE, apăsați butoanele ⚫SWING și ̂ TEMP împreună timp de 2 secunde pentru a porni modul ÎNCĂLZIRE de 8 °C.

În modul ÎNCĂLZIRE de 8 °C, viteza ventilatorului este setată pe „AUTO” automat. Pictograma

8° va apărea pe ecranul LCD.

Dacă apăsați orice buton cu excepția, CRONOMETRU PORNIT, CRONOMETRU OPRIT, CEAS, REGULATOR DE INTENSITATE, IFEEL și BALANS, funcția de ÎNCĂLZIRE de 8 °C va fi oprită.

Pictograma va 8° dispărea.

Observatie:

În modul ÎNCĂLZIRE de 8 °C, temperatura implicită este setată la 8 °C. Modul ÎNCĂLZIRE de 8°C poate fi setat numai dacă aerul condiționat lucrează în modul de încălzire.

E, ă. Apăsați împreună timp de 2 secunde
