MANUAL DE UTILIZARE EKG51351OX ELECTROLUX

Vă multumim pentru că ați achiziționat un aparat Electrolux. Ați ales un produs care include decenii de experiență profesională și de inovație. Ingenios și stilat, a fost conceput special pentru dumneavoastră. Pentru ca atunci când îl utilizați să aveți întotdeauna aceleași rezultate extraordinare.

Bine ați venit la Electrolux.

Vizitați website-ul la:

Aici găsiți sfaturi privind utilizarea, broșuri, informații care vă ajută la rezolvarea unor probleme apărute și informații despre service:

www.electrolux.com/webselfservice

Înregistrați-vă produsul pentru a beneficia de servicii mai bune:

www.registerelectrolux.com

Cumpărați accesorii, consumabile și piese de schimb originale pentru aparatul dvs.:

www.electrolux.com/shop

SERVICIUL DE RELAȚII CU CLIENTȚII ȘI SERVICE

Utilizați doar piese de schimb originale.

Atunci când contactați centrul autorizat de service, asigurați-vă că aveți disponibile următoarele informații: Model, PNC, Număr de serie.

Informațiile pot fi găsite pe plăcuța cu datele tehnice.

Avertisment / Atenție-Informatii privind siguranța

Informații generale și recomandări

Informații privind mediul înconjurător

Ne rezervăm dreptul asupra efectuării de modificări.

1. INFORMATII PRIVIND SIGURANTA

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil dacă instalarea și utilizarea incorectă a aparatului provoacă vătămări și daune. Păstrați întotdeauna instrucțiunile împreună cu aparatul pentru consultare ulterioară.

1.1 Siguranța copiilor și a persoanelor vulnerabile

AVERTIZARE!

Pericol de sufocare, vătămare sau invaliditate permanentă.

• Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele fără cunoștințe sau experiență doar sub supraveghere sau după o scurtă instruire care să le ofere informațiile necesare despre utilizarea sigură a aparatului și să le permită să înțeleagă pericolele la care se expun.
• Nu lăsați copiii să se joace cu aparatul.
• Nu lăsați ambalajul produsului la îndemâna copiilor.
• Nu lăsați copiii și animalele să se apropie de aparat atunci când acesta este în funcțiune sau când se răcește. Componentele accesibile sunt fierbinti.
• Curățarea și întreținerea curentă nu trebuie efectuate de copii nesupravegheați.

1.2 Aspecte generale privind siguranța

• Doar o persoană calificată trebuie să instaleze acest aparat și să înlocuiască cablul.

• A nu se folosi aparatul prin intermediul unui cronometru extern sau cu un sistem telecomandat separat.
  • Gătirea neasistată la plită folosind grăsimi sau ulei poate fi periculoasă și poate provoca un incendiu.

• Nu încercați niciodată să stingeți focul cu apă. Opriți aparatul și acoperiți flacăra cu un capac sau cu o pătură anti-incendiu.

• Nu depozitați nimic pe suprafețele de gătit.
• Nu folosiți un aparat de curățat cu abur pentru a curăța aparatul.
• Obiectele de metal, de ex. cuțitele, furculițele, lingurile și capacele nu trebuie puse pe suprafața plitei, deoarece se pot înfierbânta.
• Ştergeți toate resturile vărsate pe capac înainte de deschidere. Lăsați suprafața plitei să se răcească înainte de a închide capacul.
• Aparatul devine fierbinte în interior pe durata funcționării. Nu atingeți elementele de încălzire din interiorul aparatului. Folosiți întotdeauna mănuși de protecție pentru a scoate sau a pune în interior accesorii sau vase.
• Întrerupeți alimentarea cu electricitate înainte de a efectua operațiile de întreținere.
• Asigurați-vă că aparatul este oprit înainte de a înlocui becul pentru a evita o posibilă electrocutare.
• Nu folosiți substanțe abrazive dure sau raclete ascuțite de metal pentru a curata sticla ușii deoarece acestea pot zgâria suprafața, ceea ce poate conduce la spargerea sticlei.
• În cazul în care cablul de alimentare este deteriorat, trebuie înlocuit de producător, de centrul autorizat de service al acestuia sau de persoane cu o calificare similară pentru a se evita orice pericol.
• Aveți grijă când atingeți sertarul de depozitare. Poate fi fierbinte.

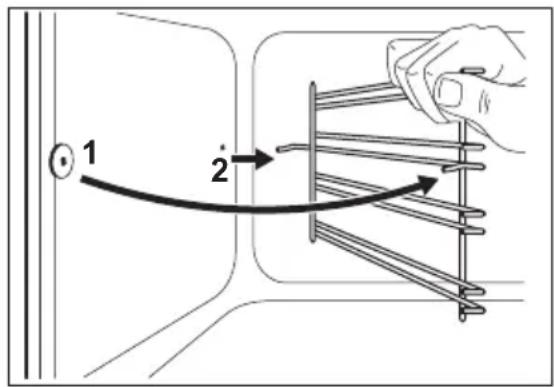

• Pentru a scoate suporturile pentru raft trebuie să trageți mai întâi de partea din față a suportului, după care să îndepărtați capătul din spate de pereții laterali. Instalați suporturile pentru raft în ordine inversă.

2. INSTRUCTIUNI PRIVIND SIGURANTA

Acest aparat este destinat următoarelor piețe: RO

2.1 Instalarea

AVERTIZARE!

Doar o persoană calificată trebuie să instaleze acest aparat.

• Îndepărtați toate ambalajele.
• Dacă aparatul este deteriorat, nu îl instalați sau utilizati.
• Respectați instrucțiunile de instalare furnizate împreună cu aparatul.
• Procedați cu atenție sporită atunci când mutați aparatul deoarece acesta este greu. Purtați întotdeauna mănuși de protectie.
• Nu trageți aparatul de mâner.
• Cabinetul din bucătărie și spațiul disponibil trebuie să fie de dimensiuni adecvate.

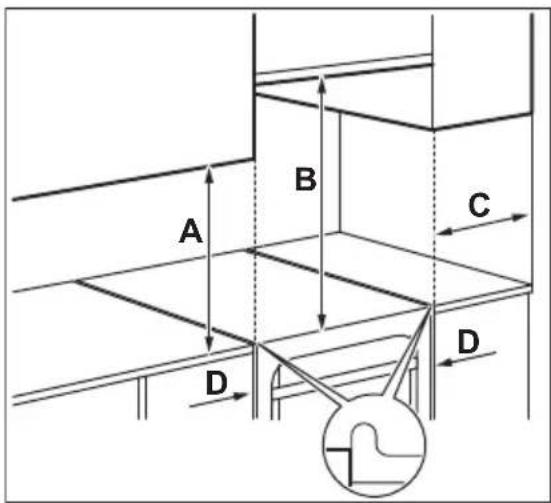

• Respectați distanțele minime față de alte aparate și corpuri de mobilier.
• Verificați dacă aparatul este instalat având în jurul său structuri de siguranță.
• Componentele aparatului sunt sub tensiune. Încastrați aparatul în mobilier pentru a împiedica atingerea componentelor periculoase.
• Laturile aparatului trebuie să rămână în apropierea altor aparate sau unități cu aceeași înăltime.
• Nu instalati aparatul pe o platformă.
• Nu așezați aparatul lângă o ușă sau sub o fereastră. Astfel, vesela fierbinte de pe aparat nu va cădea atunci când ușa sau fereastra va fi deschisă.

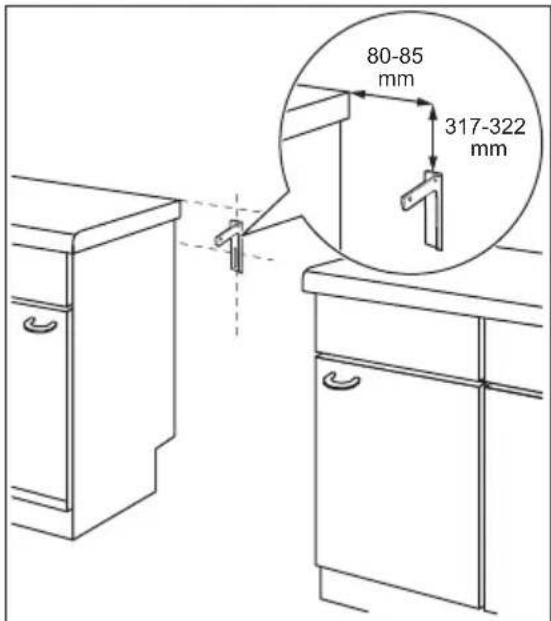

• Montați mijloace de stabilizare pentru a împiedica înclinarea aparatului. Consultați capitolul Instalarea.

2.2 Conexiunea electrică

AVERTIZARE!

Pericol de incendiu și electrocutare.

• Toate conexiunile electrice trebuie realizate de câtre un electrician calificat.
• Aparatul trebuie legat la o priză cu împământare.
• Verificați dacă informațiile de natură electrică, specificate pe plăcuța cu datele tehnice, corespund cu cele ale sursei de tensiune. În caz contrar, contactați un electrician.
• Utilizați întotdeauna o priză cu protecție (împământare) contra electrocutării, montată corect.
• Nu folosiți prize multiple și cabluri prelungitoare.

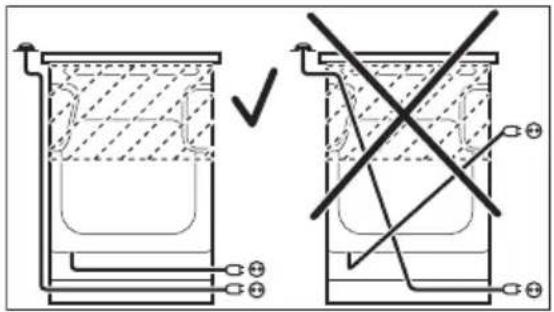

• Nu lăsați cablurile de alimentare electrică să atingă sau să se afle în apropierea ușii aparatului, în special atunci când ușa este fierbinte.
• Protecția la electrocutare a pieselor aflate sub tensiune și izolate trebuie fixată astfel încât să nu permită scoaterea ei fără folosirea unor unelte.
• Introduceți ștecherul în priză numai după încheierea procedurii de instalare. Asigurați accesul la priză după instalare.
• Dacă priza de curent prezintă jocuri, nu conectați stecherul.
• Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întotdeauna de stecher.
• Folosiți doar dispositive de izolare adecvate: întrerupătoare pentru protecția liniei, siguranțe (siguranțe înfiletabile scoase din suport), contactori și declanșatori la protecția de împământare.
• Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o deschidere între contacte de cel puțin 3 mm.
• Închideți complet ușa aparatului înainte de a conecta ștecherul la priză.

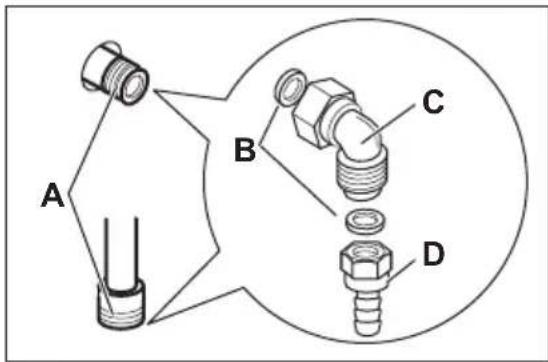

2.3 Racordul la gaz

• Toate racordurile la gaz trebuie realizate de câtre o persoană calificată.
• Înainte de instalare, verificați dacă condițiile din rețeaua locală de distribuție a gazului (tipul și presiunea gazului) și reglajele aparatului sunt compatibile.
• Verificați dacă aerul circulă în jurul aparatului.
• Informațiile despre alimentarea cu gaz se găsesc pe plăcuța cu date tehnice.
• Acest aparat nu este conectat la un dispozitiv care să evacueze produsele rezultate în urma combustiei. Aparatul se racordează în conformitate cu reglementările în vigoare privind instalarea. Acordați o deosebită atenție aspectelor referitoare la ventilația adecvată.

2.4 Utilizare

AVERTIZARE!

Pericol de vătămare sau arsuri. Pericol de electrocutare.

• Utilizați acest aparat doar într-un mediu casnic.
• Nu modificati specificațiile acestui aparat.
• Nu blocati fantele de ventilatie.
• Nu lăsați aparatul nesupravegheat în timpul funcționării.
• Dezactivați aparatul după fiecare întrebuintare.
• Procedați cu atenție la deschiderea ușii aparatului atunci când aparatul este în funcțiune. Este posibilă emisia de aer fierbinte.
• Nu acționați aparatul având mâinile umede sau când acesta este în contact cu apa.
• Nu utilizati aparatul ca suprafață de lucru sau ca loc de depozitare.

AVERTIZARE!

Pericol de incendiu și explozie

- Grăsimile și uleiul, atunci când sunt încălzite, pot elibera vapori inflamabili. Tineți flăcările sau obiectele încălzite

departe de grăsimi și uleiuri atunci când gătiți.

• Vaporii pe care îi eliberează uleiul foarte fierbinte pot să se aprindă spontan.
• Uleiul folosit, care conține resturi de mâncare, poate lua foc la temperaturi mai mici decât uleiul care este utilizat pentru prima dată.
• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse adiacent sau deasupra acestuia.
• Nu lăsați scânteile sau flăcările deschise să intre în contact cu aparatul atunci când deschideți ușa.
• Deschideti ușa aparatului cu atenție. Utilizarea unor ingrediente cu conținut de alcool poate determina prezența aburilor de alcool în aer.

AVERTIZARE!

Pericol de deteriorare a aparatului.

- Pentru a preveni deteriorarea sau decolorarea emailului:

– nu puneți vase sau alte obiecte în aparat direct pe baza acestuia.
– nu puneți apă direct în aparatul fierbinte.
– nu țineți vase umede și alimente în interior după încheierea gătirii.
– procedați cu atenție la demontarea sau instalarea accesoriiilor.

• Decolorarea emailului nu are niciun efect asupra funcționării aparatului. Nu este un defect în ceea ce privește garanția legală.
• Folosiți o cratiță adâncă pentru prăjiturile siropoase. Sucurile de fructe lasă pete care pot fi permanente.
• Nu tineți vase pe panoul de comandă.
• Aveți grijă să nu se evaporeze tot lichidul din vase.
• Procedați cu atenție pentru a nu lăsa obiecte sau vase să cadă pe aparat. Suprafața poate fi deteriorată.
• Nu activați zonele de gătit dacă pe acestea nu se află vase sau vasele sunt goale.

• Nu puneti folie de aluminiu pe aparat sau direct pe baza aparatului.

• Vasele realizate din fontă, aluminiu sau cu bazele deteriorate pot produce zgârieturi. Ridicați întotdeauna aceste obiecte atunci când trebuie să le mutați pe plita de gătit.

• Asigurați o bună ventilare a camerei în care aparatul este instalat.
• Folosiți doar vase stabile cu forma corectă și diametrul mai mare decât dimensiunile arzătoarelor.
• Când rotiți brusc butonul din poziția de maxim în cea de minim, asigurați-vă că flacăra nu se stinge.
• Utilizați doar accesoriiile furnizate împreună cu aparatul.
• Nu instalați adaptoare de flacără pe arzător.
• Acest aparat poate fi utilizat numai pentru gătit. Nu trebuie utilizat în alte scopuri, de exemplu pentru încălzirea camerei.

2.5 Întreținerea și curățarea

AVERTIZARE!

Pericol de rănire, incendiu sau de deteriorare a aparatului.

• Înainte de a realiza operații de întreținere, dezactivați aparatul. Scoateți ștecherul din priză.
• Verificați dacă aparatul s-a răcit. Există riscul de spargere a panourilor de sticlă.
• Înlocuți imediat panourile de sticlă ale ușii dacă acestea sunt deteriorate. Contactați centrul de service autorizat.
• Resturile de grăsimi sau de alimente din aparat pot duce la apariția unui incendiu.
• Curățați regulat aparatul pentru a preveni deteriorarea materialului de la suprafață.
• Curățați aparatul cu o lavetă moale, umedă. Utilizați numai detergenți neutri. Nu folosiți produse abrazive, bureți abrazivi, solventi sau obiecte metalice.
• Dacă folosiți un spray pentru cuptor, respectați instrucțiunile de siguranță de pe ambalaj.
• Nu curățați emailul catalitic (dacă este cazul) cu nici un tip de detergent.

- Nu curățați arzătoarele în mașina de spălat vase.

2.6 Capac

• Nu modificati specificațiile acestui capac.
• Curățați capacul la intervale regulate.
• Nu deschideți capacul atunci când există lichide vărsate pe suprafață.
• Înainte de a închide capacul stingeți toate arzătoarele.
• Nu închideți capacul până când plita și cuptorul nu se răcesc complet.
• Capacul de sticlă se poate sparge când este încălzit (dacă este aplicabil).

- Tipul de bec sau de lampă cu halogen utilizat pentru acest aparat este destinat exclusiv aparatelor electrocasnice. Nu îl utilizati în alte scopuri.

AVERTIZARE!

Pericol de electrocutare.

• Deconectați aparatul de la sursa de alimentare electrică înainte de a înlocui becul.
• Folositi doar becuri cu aceleași specificații.

2.8 Gestionarea deşeurilor după încheierea ciclului de viață al aparatului

AVERTIZARE!

Pericol de vătămare sau sufocare.

• Contactați autoritatea locală pentru informații privind aruncarea adecvată a acestui aparat.

• Deconectați aparatul de la sursa de alimentare electrică.
  • Tăiați cablul electric și îndepărtați-l.

• Scoateți dispozitivul de blocare a ușii pentru a preveni închiderea copiilor sau a animalelor de companie în aparat.
  • Turtiți tevile externe de gaz.

2.9 Service

• Pentru a repara aparatul contactați un Centru de service autorizat.
• Utilizați numai piese de schimb originale.

3. DESCRIEREA PRODUSULUI

3.1 Prezentare generală

1 Butoane de selectare pentru plită
2 Buton pentru bec
3 Buton pentru ventilator
4 Buton de selectare pentru Ceas avertizor
5 Buton de selectare pentru funcțiile cuptorului de sus
6 Indicator grătar
7 Element de încălzire
8 Bec
9 Ventilator
10 Suport pentru raft, detaşabil
11 Poziții rafturi

3.2 Configurația plitei de gătit

1 Arzător auxiliar
2 Orificiu pentru abur - numărul și poziționarea depinde de model
3 Arzător semi-rapid
4 Arzător semi-rapid
5 Arzător rapid

3.3 Accesorii

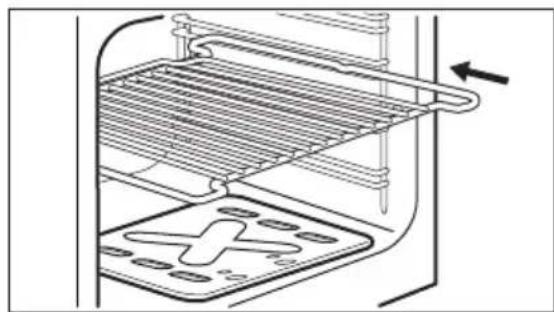

• Raft de sârmă
  Pentru veselă, forme pentru prăjituri, fripturi.

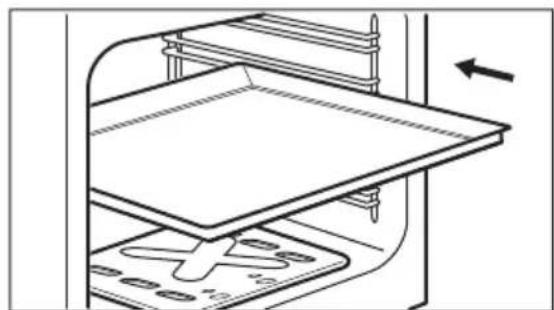

  • Tavă de gătit

Pentru prăjituri și fursecuri.

• Tavă de coacere aluminizată Pentru prăjituri și fursecuri.
  • Ghidaje telescopice opționale

Pentru rafturi și tăvi. Le puteți comanda separat.

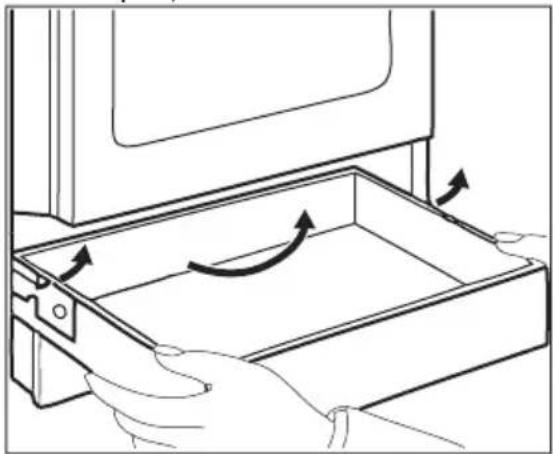

- Sertar de depozitare

Sertarul de depozitare se află sub cavitatea cuptorului.

4. ÎNAINTE DE PRIMA UTILIZARE

AVERTIZARE!

Consultați capitolele privind siguranța.

4.1 Prima curățare

Scoateți din aparat toate accesoriiile și suporturile pentru raftul mobil.

Consultați capitolul „Îngrijirea și curățarea”.

Curățați aparatul înainte de prima utilizare.

Puneți accesoriiile și suporturile pentru raftul mobil înapoi în poziția lor inițială.

4.2 Preîncălzirea

Preîncălziți aparatul gol pentru a arde grăsimile rămase.

1. Setați temperatura maximă.
2. Lăsați aparatul să funcționeze timp de aproximativ 1 oră.
3. Setați funcția și temperatura maximă. Temperatura maximă pentru această funcție este de 210°C.
4. Lăsați aparatul să funcționeze timp de 15 de minute.

AVERTIZARE!

Accesorile pot deveni mai fierbinti decât de obicei.

Aparatul poate emite un miros și fum. Acest lucru este normal. Aerisiți bine încăperea.

Lăsați cuptorul să se răcească. Umeziți o cârpă moale cu apă caldă și puțin detergent slab și curățați cavitatea cuptorului.

5. PLITĂ - UTILIZAREA ZILNICĂ

AVERTIZARE!

Consultați capitolele privind siguranța.

5.1 Aprinderea arzătorului plitei

Aprindeți întotdeauna arzătorul înainte de a pune vase pe acesta.

AVERTIZARE!

Procedați cu atenție atunci când utilizați flacără deschisă în bucătărie. Producătorul nu își asumă nicio responsabilitate în cazul utilizării necorespunzătoare a flăcării.

1. Mențineți apăsat butonul de selectare al plitei pentru cel mult 10 secunde pentru a permite încălzirea termocuplului. În caz contrar, alimentarea cu gaz se întrerupe.
2. După ce flacăra este constantă, o puteți regla.

AVERTIZARE!

Nu țineți apăsat butonul de selectare pentru mai mult de 15 secunde. Dacă arzătorul nu se aprinde nici după 15 secunde, eliberați butonul de selectare, rotiți-l pe poziția oprit și încercați să aprindeți din nou arzătorul după ce a trecut cel puțin 1 minut.

1. Rotiți butonul de selectare al plitei spre stânga la poziția pentru flux maxim de gaz Șși apăsați-l pentru a aprinde arzătorul.

În cazul în care arzătorul nu se aprinde după câteva încercări, verificați dacă coroana și capacul arzătorului sunt în poziție corectă.

În lipsa curentului electric, aprinderea se poate face și fără dispozitivul electric. În acest caz, apropiati o flacără de arzător, apăsați butonul de selectare respectiv și rotiți-l la poziția de maxim. Mențineți apăsat butonul de selectare pentru cel mult 10 secunde pentru a permite încălzirea termocuplului.

Dacă arzătorul se stinge accidental, rotiți butonul de selectare la poziția oprit și încercați să aprindeți din nou arzătorul după cel puțin 1 minut.

i Generatorul de scântei poate porni automat la cuplarea alimentării electrice, după instalare sau după o pană de curent. Acest lucru este normal.

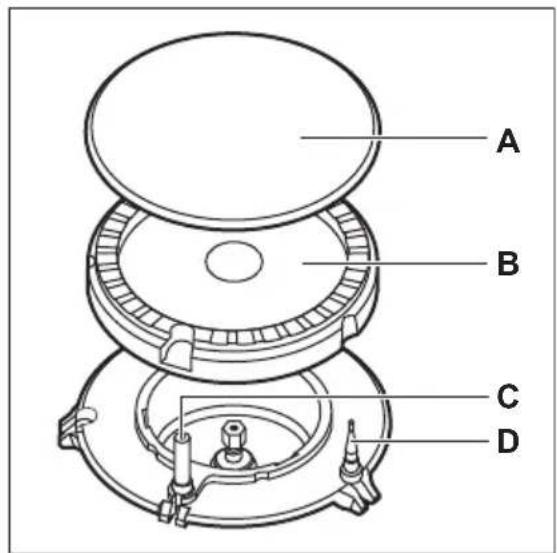

5.2 Prezentarea arzătorului

A. Capac arzător
B. Coroană arzător
C. Bujie de aprindere
D. Termocuplu

5.3 Stingerea arzătorului

Pentru a stinge flacăra, rotiți butonul la poziția oprit 0

AVERTIZARE!

Micşorați întotdeauna flacăra sau opriți-o înainte de a lua vasele de pe arzător.

6. PLITĂ - INFORMATI II ȘI SFATURI

AVERTIZARE! Consultați capitolele privind siguranța.

6.1 Vasul de gătit

AVERTIZARE! Nu așezați același vas pe două arzătoare.

AVERTIZARE! Pentru a preveni răsturnarea și accidentele, nu puneti vase instabile sau deteriorate pe arzător.

ATENȚIE! Nu puneți toartele vasului deasupra marginii frontale a plitei de gătit.

ATENTIE! Puneți vasele în poziție centrală pe arzător pentru a avea o stabilitate maximă și pentru a reduce consumul de gaz.

6.2 Diametre pentru vase

AVERTIZARE! Folosiți vase cu diametre corespunzătoare cu dimensiunile arzătoarelor.

Arzător Diametrul vaselor (mm)

Rapid 160 - 220

Semi-rapid 140 - 220

Arzător Diametrul vaselor (mm)

Auxiliar 120 - 180

7. PLITĂ - ÎNGRIJIREA ȘI CURĂȚAREA

AVERTIZARE!

Consultați capitolele privind siguranța.

7.1 Informații cu caracter general

• Curățați plita după fiecare întrebuintare.
• Întotdeauna utilizati vase de gătit cu fundul curat.
• Zgârieturile sau petele închise la culoare de pe suprafața plitei nu au niciun efect asupra modului de functionare al plitei.
• Folosiți un agent de curățare special, adecvat pentru suprafața plitei.
• Spălați elementele din oțel inoxidabil cu apă, după care uscați-le cu o lavetă moale.

7.2 Curățarea plitei

• Înlăturați imediat: plasticul topit, foliile din plastic și alimentele cu zahăr. În caz contrar, murdăria poate deteriora plita.
• Eliminați după ce plita s-a răcit suficient: depuneri de calcar, pete de apă și de grăsime, decolorări metalice strălucitoare. Curățați plita cu o lavetă umedă și un detergent ne-abraziv. După curățare, ștergeți plita cu o lavetă moale.
• Pentru a curăța piesele emailate, capacul și coroana, spălați-le cu apă caldă și săpun și uscați-le atent înainte de a le pune la loc.

7.3 Curățarea generatorului de scântei

Această funcție este obținută prin intermediul unei bujii ceramice cu

aprindere cu un electrod din metal. Pentru a evita aprinderea dificilă, păstrați aceste componente foarte curate și verificați dacă orificiile coroanei arzătorului sunt astupate.

7.4 Suporturile pentru vase

Suporturile pentru vase nu rezistă la spălarea în mașina de spălat vase. Acestea trebuie spălate manual.

1. Pentru a curăța cu ușurință plita, scoateți suporturile pentru vase.

Pentru a preveni deteriorarea suprafeței plitei, procedați cu atenție când reașezați suporturile pentru vase.

1. Stratul de email are în unele locuri muchii dure. Procedați cu atenție atunci când spălați de mână și uscați suporturile pentru vase. Dacă este necesar, înlăturați petele persistente cu pastă de curățat.
2. După ce curățați suporturile pentru vase, puneti-le pe acestea în pozițiile corecte.
3. Pentru o funcționare corectă a arzătorului, asigurați-vă că brațele suporturilor pentru vase sunt aliniate cu centrul arzătorului.

7.5 Întreținerea periodică

Cereți periodic centrului de service autorizat să verifice starea de funcționare a țevii de alimentare cu gaz și a regulatorului de presiune, dacă este montat.

8. CUPTOR - UTILIZAREA ZILNICĂ

AVERTIZARE!

Consultați capitolele privind siguranța.

8.1 Funcțiile cuptorului

Funcția cuptorului Aplicație
	Pozitția Oprit Aparatul este oprit.
1 - 81)	Nivelurile de căldură Interval de reglare a treptelor de temperatură pentru cuptor.
	Grill Pentru frigerea la grătar a alimentelor plate, în mijlocul grătarului. Pentru a face pâine prăjită. Temperatura maximă pentru această funcție este de 210°C. Vă recomandăm să nu utilizați grătarul electric pentru gătit în același timp cu grătarul cu gaz.
	Becul cuptorului Pentru a lumina interiorul cuptorului. Pentru a folosi această funcție apăsați butonul pentru bec.
	Ventilatorul cuptorului Pentru a dezgheța preparatele congelate. Pentru a utiliza această funcție, rotiți butonul de comandă al cuptorului în poziția oprit, după care apăsați butonul ventilatorului. Pentru a folosi ventilatorul în combinație cu arzătorul cuptorului cu gaz, aprindeți cuptorul cu gaz și apăsați butonul pentru ventilator.
1 - 82)	Funcție multiplă cu gaz Pentru a prepara mai multe feluri de mâncare diferite în același timp. Pentru a face sirop de casă, deshidrata ciuperci sau fructe. Pentru a utiliza această funcție, setați nivelul de căldură pentru cuptor și apăsați butonul ventilatorului.
	Gatire intensiva Elementul grătarului și ventilatorul cuptorului funcționează împreună și circulă aerul cald în jurul alimentelor. Pentru a găti bucăți mari de carne. Pentru a utiliza această funcție rotiți butonul pentru funcțiile cuptorului la poziția Grill și apăsați butonul ventilatorului.

1) 1 - 140°C, 2 - 155°C, 3 - 170°C, 4 - 185°C, 5 - 205°C, 6 - 220°C, 7 - 235°C, 8 - 250°C
2) 1 - 130°C, 2 - 145°C, 3 - 150°C, 4 - 165°C, 5 - 180°C, 6 - 195°C, 7 - 210°C, 8 - 230°C

8.2 Aprinderea manuală a arzătorului de gaz al cuptorului

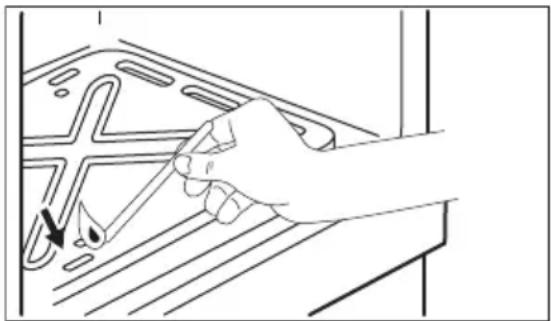

Dispozitivul de siguranță al cuptorului:

Cuptorul cu gaz este dotat cu un termocuplu. Acesta opreşte fluxul de gaz dacă flacăra se stinge.

1. Deschideți ușa cuptorului.
2. Tineți flacăra lângă orificiul din partea inferioară a cavității cuptorului.

1. În același timp apăsați butonul de selectare a funcțiilor cuptorului și rotiți-l spre stânga la poziția pentru flux maxim de gaz.

2. Când flacăra se aprinde, țineți apăsat butonul de selectare a funcțiilor cuptorului în poziția pentru flux maxim de gaz timp de maxim 15 secunde pentru a permite încălzirea termocuplului.

Nu țineți apăsat butonul de selectare a funcțiilor cuptorului pentru mai mult de 15 secunde. Dacă arzătorul cuptorului nu se aprinde nici după 15 secunde, eliberați butonul de selectare a funcțiilor cuptorului, rotiți-l pe poziția oprit, deschideți ușa cuptorului și încercați să aprindeți din nou arzătorul după ce a trecut cel puțin 1 minut.

8.3 După aprinderea arzătorului cu gaz al cuptorului

1. Eliberați butonul de selectare pentru funcțiile cuptorului.

2. Închideți ușa cuptorului.

3. Rotiți butonul pentru funcțiile cuptorului pentru a seta nivelul de căldură necesar.

Verificați flacăra prin orificiile din partea inferioară a cuptorului.

8.4 Stingerea arzătorului cuptorului

Pentru a stinge flacăra, rotiți butonul pe poziția oprit 0

8.5 Termostatul de siguranță

Functionarea incorectă a aparatului sau componentele defecte pot să cauzeze supraîncălzirea periculoasă. Pentru a preveni acest lucru, cuptorul are un termostat de siguranță care întrerupe alimentarea cu curent. În momentul în care temperatura scade, cuptorul se activează din nou în mod automat.

8.6 Grill

AVERTIZARE!

Gătiți întotdeauna cu ușa cuptorului închisă.

Vă recomandăm să nu utilizați grătarul electric la gătit în același timp cu cuptorul cu gaz.

1. Rotiți butonul de selectare a funcțiilor cuptorului spre dreapta la
2. Reglați poziția tăvii în funcție de grosimea alimentelor. Puneți alimentele aproape de elementul superior de încălzire pentru o coacere mai rapidă sau mai departe de element pentru o coacere mai lentă.

- Trebuie să așezați majoritatea alimentelor pe raftul de sărmă din cratiță pentru a permite circulația maximă a aerului și pentru a ridica alimentul din grăsimi și sucurile proprii. Dacă preferați, puteți să așezați peștele, ficatul și rinichii direct în cratița adâncă.

- Pentru a reduce la minimum stropirea cu grăsimi, alimentele trebuie uscate

foarte bine înainte de a le pune pe grătar. Carnea macră și peștele se ung cu puțin ulei sau unt topit pentru a le păstra umede în timpul coacerii.

• Garniturile, cum ar fi roşile și ciupercile, pot fi aşezate sub grâtar, când faceți carne la grâtar.
• Poziția cea mai de sus o veți folosi la prăjirea pâinii.
• Alimentele trebuie întoarse pe durata gătirii, după caz.

Pentru a dezactiva această funcție, rotiți butonul în poziția oprit.

Indicatorul grătarului se aprinde când este selectată funcția de gătire la grătar. Acesta se stinge când cuptorul ajunge la temperatura setată. Se va aprinde și se va stinge ciclic pentru a indica faptul că temperatura este menținută.

9. CUPTOR - FUNCTIILE CEASULUI

9.1 Ceas avertizor

Se utilizează pentru a seta timpul pentru numărătoarea inversă.

Această funcție nu are nicio influență asupra funcționării aparatului.

Rotiți la maxim butonul cronometrului, după care îl rotiți la intervalul de timp necesar. După ce se scurge întreaga perioadă de timp, este emis un semnal sonor.

10. CUPTOR - UTILIZAREA ACCESORIILOR

AVERTIZARE!

Consultați capitolele privind siguranța.

10.1 Introducerea accesoriiilor

Raft de sârmă:

Puneți raftul între șinele de ghidaj ale suportului raftului. Marginile cu laturi duble trebuie să fie la spatele cuptorului și îndreptate în sus.

Tavă:

Nu împingeți tava până în peretele din spate al cuptorului. În caz contrar, circulația aerului cald în jurul tăvii va fi împiedicată. Este posibil ca alimentele să se ardă, în special în partea din spate a cuptorului.

Împingeți tava sau cratița adâncă între șinele de ghidaj ale suportului raftului. Asigurați-vă că nu atinge peretele din spate al cuptorului.

11. CUPTOR - INFORMATII ŞI SFATURI

AVERTIZARE!

Consultați capitolele privind siguranța.

Temperatura și duratele de coacere din tabele au rol consultativ. Acestea depind de rețete și de calitatea și cantitatea ingredientelor utilizate.

11.1 Informații cu caracter general

• Aparatul are patru poziții pentru raft. Numărați pozițiile rafturilor din partea de jos a podelei aparatului.
• Aparatul are un sistem special care produce o circulație naturală a aerului și o reciclare constantă a aburului. Cu acest sistem puteți găti într-un mediu cu aburi și puteți păstra preparatele moi în interior și crocante la exterior. Reduce la minimum durata de gătire și consumul de energie.
• Umezeala poate produce condens în aparat sau pe panourile de sticlă ale ușii. Acest lucru este normal. Utilizatorul trebuie să se îndepărteze întotdeauna de aparat atunci când deschide ușa aparatului pe durata gătirii. Pentru a reduce condensul, lăsați aparatul să funcționeze timp de 10 minute înainte de gătire.
• Curățați umezeala rămasă după fiecare utilizare a aparatului.
• Nu puneti obiecte direct pe podeaua aparatului și nu puneti folie din aluminiu pe componente atunci când gătiți. În caz contrar este posibilă modificarea rezultatelor obținute și se poate cauza deteriorarea stratului de email.

11.2 Coacerea

• Cuptorul dumneavoastră poate să aibă un alt comportament la coacere/ frigere față de aparatul de până acum. Adaptați setările dumneavoastră uzuale (temperatură, durată de gătire) și pozițiile rafturilor la valorile din tabele.

- Producătorul vă recomandă să folosiți mai întâi temperatura mai mică.

- Dacă nu găsiți setările pentru o anumită rețetă, căutați una similară.

• Durata de coacere poate fi extinsă cu 10 – 15 minute în cazul în care coaceți prăjituri pe o poziție a raftului.
• Prăjiturile și produsele de patiserie aflate la înălțimi diferite nu se rumenesc în mod egal la început. În acest caz, nu schimbați setarea de temperatură. Diferențele dispar în timpul procesului de coacere.
• În cazul timpilor mai lungi de coacere, puteți dezactiva cuptorul cu 10 minute înainte de terminarea duratei de coacere pentru a utiliza căldura reziduală.

Atunci când gătiți alimente congelate, este posibil ca tăvile din interiorul cuptorului să se deformeze în timpul coacerii. Atunci când tăvile se răcesc, distorsiunea dispare.

11.3 Coacerea prăjiturilor

• Nu deschideți ușa cuptorului înainte ca 3/4 din durata de coacere să fi trecut.
• Dacă utilizati două tăvi de coacere în același timp, lăsați un nivel liber între ele.

11.4 Gătirea cărnii și a peștelui

• Utilizați o cratiță adâncă pentru alimentele foarte grase pentru a evita pătarea permanentă a cuptorului.
• Lăsați carnea aproximativ 15 minute înainte de a o tăia, astfel încât sucul să nu se prelingă afară.
• Pentru a împiedica formarea de prea mult fum în cuptor pe durata frigerii, se recomandă adăugarea de puțină apă în cratița adâncă. Pentru a preveni condensarea fumului, adăugați apă de fiecare dată după ce se evaporă.

11.5 Durate de gătit

Duratele de gătit depind de tipul de alimente, de consistența și volumul lor.

La început, monitorizați performanța când gătiți. Găsiți cele mai bune setări (setarea căldurii, durata de gătit, etc.) pentru vasele, rețetele și cantitățile dvs. când utilizați acest aparat.

11.6 Tabel de gătit

Aliment Cantitate (g)	Pozitie termos-tat	Durata (min)	Nivel raft	Accesorii
Patiserie1)	250 2 25 - 30 3 tavă de coacere alu-			minizată
Patiserie1)	250 2 20 - 25 3 tavă de gătit
Prăjitură scăzută1)	1000 2 - 3 35 - 45 3 tavă de coacere alu-			minizată
Prăjitură scăzută1)	1000 2 35 - 40 3 tavă de gătit
Plăcintă dos-pită cu mere1)	2000 5 50 - 60 3 tavă de coacere alu-			minizată
Plăcintă cu mere1)	1200 + 1200 6 55 - 65 3 2 formă rotundă din			aluminiu (diametru: 20 cm)
Prăjituri mici1)	500 2 - 3 25 - 30 3 tavă de coacere alu-			minizată tavă de gătit
Pandispan fără grăsimi1)	350 3 30 - 35 3 1 formă rotundă (dia-			metru: 26 cm)
Tort de clătite 1500 2 - 3	45 - 552)	3 tavă de coacere alu-minizată
Tort de clătite 1500 2 - 3	40 - 503)	3 tavă de gătit
Pui, intreg 1400 8 50 - 60 3 raft de sârmă
			3 tavă de gătit
Aluat de prăji-tură4)	800 7 - 8 15 - 20 3 tavă de coacere alu-			minizată
Aluat de prăji-tură4)	800 6 - 7 15 - 20 3 tavă de gătit
Prăjitură cu drojdie um-plută5)	1200 4 - 5 40 - 50 3 tavă de coacere alu-			minizată tavă de gătit
Pizza1)	1000 5 - 6 25 - 35 3 tavă de coacere alu-			minizată
Pizza1)	1000 5 - 6 25 - 30 3 tavă de gătit

Aliment	Cantitate (g)	Pozitie termos-tat	Durata (min)	Nivel raft	Accesorii
Prăjitură cu brânză		2600 3 80 - 90 3 tavă de coacere alu-minizată
Prăjitură cu brânză		2600 3 70 - 80 3 tavă de gătit
Aluat tartă cu mere5)		1900 6 - 7 50 - 60 3 tavă de coacere alu-minizată
Aluat tartă cu mere5)		1900 6 - 7 40 - 50 3 tavă de gătit
Prăjitură de Crăciun6)		2400 3 - 4	607)	3 tavă de coacere alu-minizată
Prăjitură de Crăciun6)		2400 3 - 4	603)	3 tavă de gătit
Quiche Lorrai-ne5)		1000 5 - 6 50 - 60 3 1 formă rotundă (dia-metru: 26 cm)
Pâine tărăne-ască6)		750 + 750 4 - 5 50 - 60 3 2 formă rotundă din aluminiu (diametru: 20 cm)
Pandișpan ro-mânesc1)		600 + 600 2 - 3 50 - 60 3 2 forme rotunde din aluminiu (diametru: 25 cm)
Pandișpan ro-mânesc - tra-dițional1)		600 + 600 2 - 3 40 - 50 3 2 forme rotunde din aluminiu (diametru: 25 cm)
Ruladă cu cremă1)		500 2 - 3 20 - 30 3 tavă de coacere alu-minizată
Ruladă cu cremă1)		500 2 - 3 20 - 25 3 tavă de gătit
Bezele 400 1 - 2 40 - 50 3 tavă de coacere alu-minizată
Bezele 400 1 40 - 50 3 tavă de gătit
Mini Choux1)		500 3 - 4 35 - 40 3 tavă de coacere alu-minizată
Mini Choux1)		500 2 - 3 30 - 35 3 tavă de gătit
Prăjitură sfărâ-micioasă5)		1500 5 - 6 30 - 40 3 tavă de coacere alu-minizată

Aliment Cantitate(g)	Pozitietermostat	Durata(min)	Nivelraft	Accesorii
Prăjitură sfărâ-micioasă5)	1500 5 - 6 30 - 35 3 tavă de gătit
Pandispan1)	600 2 35 - 40 3 tavă de coacere alu-minizată
Pandispan1)	600 2 30 - 35 3 tavă de gătit
Prăjitură cuunt5)	600 2 - 3 25 - 30 3 tavă de coacere alu-minizată
Prăjitură cuunt5)	600 3 20 - 25 3 tavă de gătit
1) Preîncălziți cuptorul timp de 10 minute.2) După oprirea aparatului, lăsați prăjitura în cuptor încă 7 minute.3) După oprirea aparatului, lăsați prăjitura în cuptor încă 5 minute.4) Preîncălziți cuptorul timp de 20 minute.5) Preîncălziți cuptorul timp de 15 minute.6) Preîncălziți cuptorul timp de 15 minute cu termostatul la poziția 8.7) După oprirea aparatului, lăsați prăjitura în cuptor încă 10 minute.

11.7 Grill

Aliment Cantitate (g) Durată(min)		Nivel raft Accesorii
Pâine prăjită 1)	500 4 - 6 3 raft de sârmă
Fripturi de vită. 1)	1000 20 + 20 2 raft de sârmă
		1 tavă de gătit
Pui, jumătate 1200 30 + 35 2 raft de sârmă
		1 tavă de gătit
Cotlet de porc 500 30 + 30 2 raft de sârmă
		1 tavă de gătit

1) Preîncălziți cuptorul timp de 10 minute.

12. CUPTOR - ÎNGRIJIREA ŞI CURĂȚAREA

AVERTIZARE!

Consultați capitolele privind siguranța.

12.1 Note cu privire la curățare

- Curățați partea din față a cuptorului cu o cârpă moale, apă caldă și agent de curățare.

• Utilizați un agent de curățare obișnuit pentru a curăța suprafețele metalice.
• Curățați interiorul aparatului după fiecare utilizare. Acumularea de grăsimi sau de orice alte resturi alimentare poate provoca un incendiu.

- Curățați murdăria rezistentă cu produs special de curățat cuptorul.

- Curățați toate accesoriiile după fiecare utilizare și uscați-le. Folosiți o lavetă moale cu apă caldă și un agent de curățare.

- Dacă aveți accesorii anti-aderente, nu le curățați utilizând agenți agresivi, obiecte cu margini ascuțite sau în mașina de spălat vase. Stratul anti-aderent poate fi deteriorat.

12.2 Pentru modelele din inox sau aluminiu

Curățați ușa cuptorului numai cu un burete ud. Uscați-o cu o lavetă moale. A nu se folosi bureți din sărmă, acizi sau produse abrazive, deoarece pot deteriora suprafața cuptorului. Curățați panoul de comandă al cuptorului cu aceeași precauție.

12.3 Scoaterea suporturilor raftului

Pentru a curata cuptorul, scoateți suporturile pentru raft.

1. Trageți partea din față a suportului pentru raft și îndepărtați-o de peretele lateral.

1. Trageți partea din spate a suportului pentru raft și îndepărtați-o de peretele lateral și scoateți-o în afară.

Instalați suporturile pentru raft în ordine inversă.

12.4 Curățare catalitică

ATENTIE!

Nu curățați suprafața catalitică cu spray-uri pentru cuptor, agenți de curățare abrazivi, săpun sau alti agenți de curățare. Aceștia vor deteriora suprafața catalitică.

Petele sau decolorarea suprafeței catalitice nu au niciun efect asupra proprietăților de autocurățare.

AVERTIZARE!

Nu lăsați copiii să se apropie de aparat atunci când curățați cuptorul la temperatură înaltă. Suprafața cuptorului devine foarte fierbinte și există risc de arsuri.

Înainte de a activa curățarea catalitică scoateți toate accesoriiile din cuptor.

Pereții cu acoperire catalitică se curăță automat. Aceștia absorb grăsimea care se colectează pe pereți în timpul funcționării aparatului.

Pentru a ajuta procedura de autocurățire, încălziti în mod regulat cuptorul fără nimic în interior.

1. Curățați podeaua cuptorului cu apă caldă și soluție de spălare, după care o uscati.
2. Setați temperatura cuptorului la 250°C și läsați cuptorul să funcționeze timp de 1 oră.
3. După răcirea aparatului, curățați-l cu un burete moale și umed.

12.5 Demontarea și instalarea panourilor de sticlă ale cuptorului

Puteți scoate panourile de sticlă de la interior pentru a le curăța. Numărul de panouri de sticlă diferă de la un model la altul.

AVERTIZARE!

Tineți ușa cuptorului ușor întredeschisă pe durata procesului de curățare. Când o deschideți complet, aceasta se poate închide accidental, cauzând daune potențiale.

AVERTIZARE!

Nu utilizați aparatul fără panourile de sticlă.

1. Deschideți ușa până când aceasta este la un unghi de aproximativ 30°. Ușa stă singură în poziție când este întredeschisă.

1. Apucați de ambele părți garnitura profilată a ușii (B) de pe partea superioară a ușii și împingeți-o către interior pentru a elibera cârligul.

1. Trageți în afară de garnitura profilată a ușii pentru a o scoate.

AVERTIZARE!

Când scoateți panourile de sticlă, ușa cuptorului încearcă să se închidă.

1. Tineți de marginea superioară a panourilor de sticlă și scoateți-le unul câte unul.
2. Curățați panoul de sticlă cu apă caldă și săpun. Uscați cu grijă panoul de sticlă.

După terminarea procedurii de curățare, montați panourile de sticlă și ușa cuptorului. Urmați pașii de mai sus în ordine inversă. Mai întâi instalați panoul mai mic, apoi cel mare.

ATENTIE!

Fața cu zona serigrafiată pe panoul de sticlă de la interior trebuie îndreptată spre partea interioară a ușii.

ATENTIE!

După instalare, asigurați-vă că suprafața cadrului panoului de sticlă din zonele serigrafiate nu prezintă asperități la atingere.

ATENTIE!

Asigurați-vă că ați montat panoul intern de sticlă în locașurile adecvate.

12.6 Scoaterea sertarului

AVERTIZARE!

Nu păstrați în sertar obiecte inflamabile (precum materiale de curățat, pungi de plastic, mănuși pentru cuptor, hârtie, agenti de curățare). Când utilizați cuptorul, sertarul poate deveni fierbinte. Pericol de incendiu.

Sertarul de sub cuptor poate fi scos pentru curățare.

1. Trageți sertarul în afară până când se oprește.

1. Ridicati uşor sertarul.

2. Tragetii sertarul complet în afară.

Pentru a instala sertarul, efectuați paşii de mai sus în ordinea inversă.

12.7 Înlocuirea becului

Aşezați o lavetă pe partea de jos din interiorul cuptorului. Aceasta previne deteriorarea cavității și a capacului din sticlă al becului.

AVERTIZARE!

Pericol de electrocutare! Deconectați siguranța înainte de a înlocui becul. Este posibil ca becul cuptorului și capacul din sticlă al becului să fie fierbinți.

1. Dezactivati aparatul.
2. Decuplați siguranțele din tablou sau dezactivați întrerupătorul.

Becul din spate

1. Rotiți spre stânga capacul din sticlă al becului și scoateți-l.
2. Curățați capacul de sticlă.
3. Înlocuiti becul cu un bec adecvat rezistent la o căldură de 300°C.
4. Montați capacul de sticlă.

13. DEPANARE

AVERTIZARE!

Consultați capitolele privind siguranța.

13.1 Ce trebuie făcut dacă...

Problemă Cauză posibilă Soluție
Nu se generează scântei atunci când încercați să activați generatorul de scântei.	Plita nu este conectată la o sursă electrică sau este conectată incorect.	Verificați dacă plita este conectată corect la priza electrică. Consultați diagrama de conectare.
Nu se generează scântei atunci când încercați să activați generatorul de scântei.	Siguranța s-a declanșat.	Verificați dacă siguranța este cauza defectiunii.Dacă siguranțele se declanșează în mod repetat, adresați-vă unui electrician calificat.
Nu se generează scântei atunci când încercați să activați generatorul de scântei.	Capacul și coroana arzătorului sunt poziționate inco-rect.	Așezați corect capacul și coroana arzătorului.
Flacăra se stinge imediat după aprindere.	Termocuplul nu se încălzește suficient.	După aprinderea flăcării, ți-neți activat generatorul de scântei timp de maxim 10 secunde
Inelul flăcării nu este uni-form.	Coroana arzătorului este blocată cu resturi de ali-mente.	Verificați dacă injectorul principal nu este blocat și coroana arzătorului este curată.
Arzătoarele nu funcțio-nează.	Nu există alimentare cu gaz.	Verificați racordul la gaz.
Aparatul face zgomot.	Unele piese metalice ale	aparatului se extind și se contractă când se încălzesc sau se răcesc. Zgomotele sunt normale.
Flacăra este de culoare portocalie sau galbenă.	Flacăra poate fi portocalie	sau galbenă în anumite zo- ne ale arzătorului. Acest lucru este normal.
Becul nu funcționează.	Becul este defect. Înlocuiți becul.
Aburul și condensul se depun pe alimente și în cavi-tatea cuptorului.	Ați lăsat vasul cu mâncare prea mult timp în cuptor.	Nu lăsați vasele cu mânca-re în cuptor pentru mai mult de 15 - 20 de minute după terminarea procesu-lui de gătit.
Cuptorul nu se încălzește.	Nu au fost efectuate setări-le necesare.	Verificați dacă setările sunt corecte.
Gătirea alimentelor du-rează prea mult sau prea puțin.	Temperatura este prea scăzută sau prea ridicată.	Reglați temperatura dacă este necesar. Urmați sfatu-rile din manualul utilizato-rului.

13.2 Date pentru service

Dacă nu puteți găsi singur o soluție la problemă, adresați-vă comerciantului sau unui centru de service autorizat.

Datele necesare centrului de service se găsesc pe plăcuța cu date tehnice.

Aceasta este amplasată pe cadrul frontal din interiorul aparatului. Nu scoateți plăcuța cu date tehnice din interiorul aparatului.

Vă recomandăm să notați datele aici:

Model (MOD.) ......

Codul numeric al produsului (PNC) ......

Numărul de serie (S.N.) ......

14. INSTALAREA

AVERTIZARE!

Consultați capitolele privind siguranța.

14.1 Amplasarea aparatului

Puteți instala aparatul independent, cu dulapuri pe una sau ambele laturi și pe colț.

Pentru a putea deschide capacul mențineți o distanță de aproximativ 1 cm între aparat și peretele din spate.

Pentru distanțele minime de instalare, consultați tabelul.

Distanțe minime

Dimensiuni mm

A 400

B 650

C 150

D 20

14.2 Date tehnice

Tensiune 230 V

Frecvență 50 Hz

Clasa aparatului 1

Dimensiuni mm

Înălțime 855

Lățime 500

Adâncime 600

14.3 Alte date tehnice

Categorie aparat: II2H3B/P

Gaz initial: G20 (2H) 20 mbar

Gaz de schimb: G30/G31 (3B/P) 30/30 mbar

14.5 Arzătoare de gaz pentru GAZ NATURAL (de la rețea) G20 de 20 mbar

ARZĂTOR PUTERE NOR-MALĂ ÎN kW	PUTERE REDUSĂ kW MARCAJ INJEC-TOR 1/100 mm
Rapid 3.0	0.72 / 0.751)	119
Semi-rapid	2.0 / 1.91)	0.43 / 0.451)
Auxiliar 1.0 0.35 70
Cuptor 2.7 0.90 120

1) Tipul de bypass depinde de model.

14.6 Arzătoare de gaz pentru GPL G30 30 mbar

ARZĂTOR PUTERENORMALĂ ÎNkW		PUTERE REDUSĂ kW	MARCAJ IN-JECTOR 1/100mm	DEBIT NOMINALPENTRU GAZ g/h
Rapid 3.0 0.72 88 218.14
Semi-rapid	2.0 0.43 71 145.43
Auxiliar	1.0 0.35 50		72.71
Cuptor 2.7 0.90 80 196.33

14.7 Arzătoare de gaz pentru GPL G31 30 mbar

ARZĂTOR	PUTERE NORMALĂ ÎN kW	PUTERE RE-DUSĂ kW	MARCAJ IN-JECTOR 1/100 mm	DEBIT NOMINAL PENTRU GAZ g/h
Rapid	2.6	0.63	88	185.68
Semi-rapid	1.7	0.38	71	121.40
Auxiliar	0.85	0.31	50	60.70
Cuptor	2.35	0.78	80	167.82

14.8 Racordul la gaz

Folosiți racorduri fixe sau folosiți o țevi flexibile din oțel inoxidabil conforme cu reglementările în vigoare. Dacă utilizați țevi metalice flexibile, asigurați-vă că acestea nu intră în contact cu părțile mobile și nu sunt strivite.

Teava de conectare la gaz nu trebuie să atingă partea aparatului indicată în imaginea ilustrată.

14.9 Racordarea cu tevi flexibile nemetalice

Dacă aveți acces facil la racord, puteți utiliza o țeavă flexibilă. Țeava flexibilă trebuie strânsă ferm cu coliere.

La instalare se utilizează întotdeauna suportul pentru țeavă și garnitura. Țeava flexibilă poate fi montată în următoarele situații:

• nu poate ajunge la o temperatură mai mare decât cea a camerei 30°C,
• nu este mai lungă de 1500 mm,
• nu este îngustată în niciun loc,
• nu este răsucită sau strânsă,
• nu intră în contact cu muchii sau colțuri ascuțite,
• starea acesteia poate fi verificată uşor.

La verificarea țevii flexibile, cercetați următoarele:

• să nu prezinte crăpături, tăieturi, urme de arsuri la capete sau pe lungimea sa,
• materialul să nu fie rigidizat și să prezinte elasticitatea sa normală,
  • colierele să nu fie ruginite,
• să nu fi depășit termenul de garanție.

Dacă observați defecte, nu reparați teava, ci înlocuiti-o.

AVERTIZARE!

După ce instalarea s-a terminat, verificați dacă etanșeitatea fiecărui racord de țeavă nu prezintă pierderi. Pentru verificarea garniturii se utilizează o soluție pe bază de săpun. Nu utilizați flacără.

Racordul de alimentare cu gaz se află în partea din spate a panoului de comandă.

AVERTIZARE!

Înainte de a conecta sursa de gaz, deconectați aparatul de la sursa de electricitate sau opriți închideți siguranța din caseta cu siguranțe.Închideți robinetul principal de la sursa de gaz.

14.10 Adaptarea la diferite tipuri de gaz

Adaptarea la diferite tipuri de gaz trebuie efectuată exclusiv de către personal autorizat.

Dacă aparatul este setat pentru gaz natural (de la rețea) puteți să-l treceți la funcționarea pe gaz lichefiat (îmbuteliat) cu injectoarele corecte. Debitul de gaz se va regla corespunzător.

AVERTIZARE!

Înainte de a înlocui injectoarele, verificați dacă butoanele pentru gaz sunt în poziția Oprit. Scoateți aparatul din priză. Lăsați aparatul să se răcească. Există pericol de vătămare.

Aparatul este reglat pentru gazul implicit. Pentru a modifica setarea, folositi întotdeauna garnitura de etanşare.

A. Punct de racordare la gaz (numai un singur punct per aparat)
B. Garnitură
C. Racord ajustabil
D. Suport pentru teava de GPL

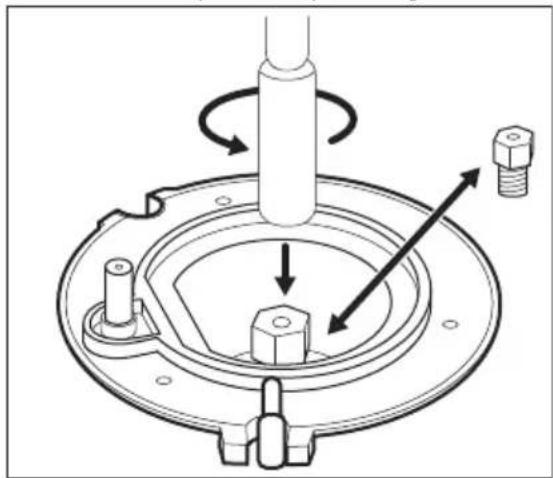

14.11 Înlocuirea injectoarelor plitei

Înlocuiți injectoarele când schimbați tipul de gaz.

1. Scoateți suporturile pentru vase.
2. Scoateți capacele și coroanele arzătoarelor.
3. Scoateți injectoarele cu o cheie tubulară de 7.
4. Înlocuiti injectoarele cu unele adecvate pentru tipul de gaz utilizat.

1. Înlocuți plăcuța cu datele tehnice (aflată lângă țeava de alimentare cu gaz) cu cea corespunzătoare noului tip de gaz.

Această plăcuță se găsește în punga livrată împreună cu aparatul.

Dacă presiunea gazului nu este constantă sau diferită de presiunea necesară, montați un regulator de presiune corespunzător pe țeava de alimentare cu gaz.

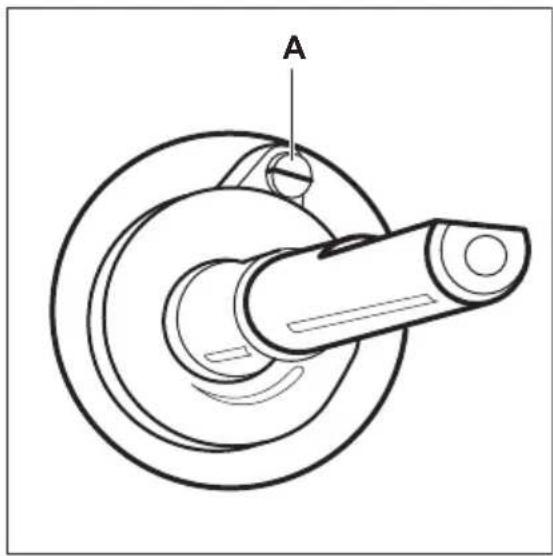

14.12 Reglarea nivelului minim de gaz la arzătorul plitei

1. Scoateți aparatul din priză.
2. Scoateți butonul de selectare pentru plită. Dacă nu aveți acces la șurubul de reglare, demontați panoul de comandă înainte de a începe reglarea.
3. Cu ajutorul unei şurubelniţe plate, ajustați poziția şurubului de reglare A. Modelul stabileşte poziția şurubului de reglare A.

Trecerea de la gaz natural (de la rețea) la gaz lichefiat (îmbuteliat)

1. Strângeti complet şurubul de bypass.
2. Puneti la loc butonul de selectare.

Trecerea de la gaz lichefiat (îmbuteliat) la gaz natural (de la rețea)

1. Desfaceți cu aproximativ o tură poziția șurubului de bypass A.
2. Puneti la loc butonul de selectare pentru plità.
3. Conectați aparatul la rețeaua electrică.

AVERTIZARE!

Introduceți ștecherul în priză numai după ce toate componentele au fost montate în pozițiile inițiale. Există pericol de vătămare.

1. Aprindeți arzătorul.

Consultați capitolul „Plită - Utilizarea zilnică”.

1. Rotiți butonul de selectare al plitei la poziția de minim.
2. Scoateți din nou butonul de selectare pentru plită.
3. Strângeți încet şurubul de bypass până când flacăra ajunge la minim și este stabilă.
4. Puneti la loc butonul de selectare pentru plită.

14.13 Înlocuirea injectoarelor cuptorului

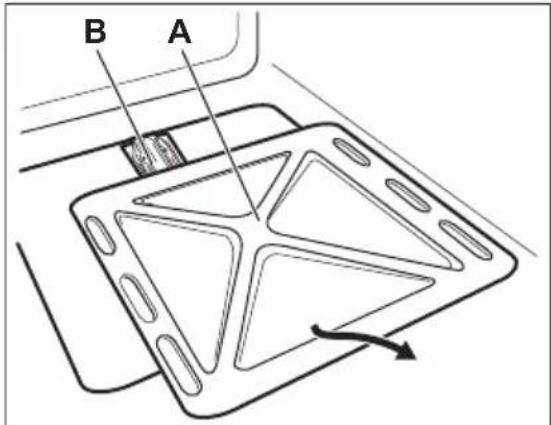

1. Pentru a avea acces la arzătorul B înlăturați podeaua interioară a cuptorului A.

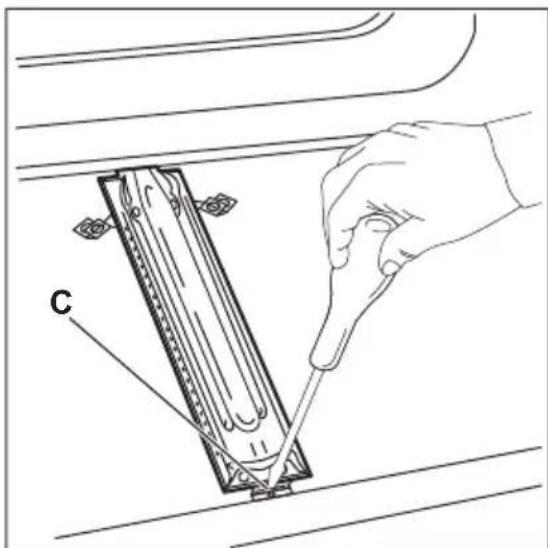

1. Desfaceti şurubul C care fixează arzătorul.

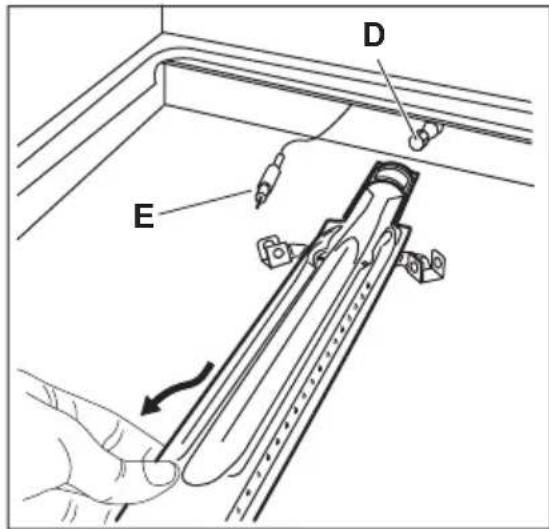

1. Scoateți cu atenție arzătorul din suportul injectorului D.

1. Deplasați-l încet spre stânga. Asigurați-vă că manșonul arzătorului rămâne pe capătul arzătorului. Nu apăsați cu forță cablul de conectare al conductorului pentru termocuplu E.
2. Eliberați injectorul pentru arzător D cu o cheie tubulară de 7 mm și înlocuiti-l cu un alt injector.

Montați arzătorul în ordine inversă.

Înlocuiți eticheta cu tipul de gaz, aflată lângă racordul de alimentare, cu cea corespunzătoare noului tip de gaz.

14.14 Reglarea nivelului minim de gaz la arzătorul cuptorului

1. Scoateți aparatul din priză.

2. Scoateți butonul de selectare pentru funcțiile cuptorului. Dacă nu aveți acces la șurubul de reglare, demontați panoul de comandă înainte de a începe reglarea.

3. Cu ajutorul unei şurubelniţe plate, ajustați poziția şurubului de reglare A.

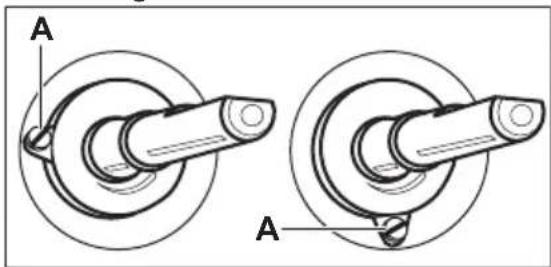

Modelul stabilește poziția şurubului de reglare A.

1. Strângeti complet şurubul de bypass.
2. Puneti la loc butonul de selectare.
3. Conectați aparatul la rețeaua electrică.

Trecerea de la gaz lichefiat (îmbuteliat) la gaz natural (de la rețea)

1. Desfaceți cu aproximativ o tură poziția şurubului de bypass A.
2. Puneti la loc butonul de selectare pentru funcțiile cuptorului.
3. Conectați aparatul la rețeaua electrică.

AVERTIZARE!

Introduceți ștecherul în priză numai după ce toate componentele au fost montate în pozițiile inițiale. Există pericol de vătămare.

1. Aprindeți arzătorul. Consultați capitolul „Cuptor - Utilizarea zilnică”.

2. Rotiți butonul de selectare pentru funcțiile cuptorului la poziția de minim.

3. Scoateți din nou butonul de selectare pentru funcțiile cuptorului.

4. Strângeti încet şurubul de bypass până când flacăra ajunge la minim și este stabilă.

5. Puneti la loc butonul de selectare pentru funcțiile cuptorului.

6. Setați poziția maximă pentru gaz de la butonul de selectare pentru funcțiile cuptorului și lăsați cuptorul să se încălzească timp de cel puțin 10 minute.

7. Rotiți rapid butonul de selectare pentru funcțiile cuptorului din poziția maximă în poziția minimă pentru flacără.

Verificați flacăra. Dacă rotiți butonul de selectare din poziția de maxim în cea de minim pentru flacără, asigurați-vă că flacăra nu se stinge. La nivelul coroanei arzătorului, flacăra trebuie să fie mică și constantă. Dacă flacăra se stinge, reglați din nou arzătorul cuptorului.

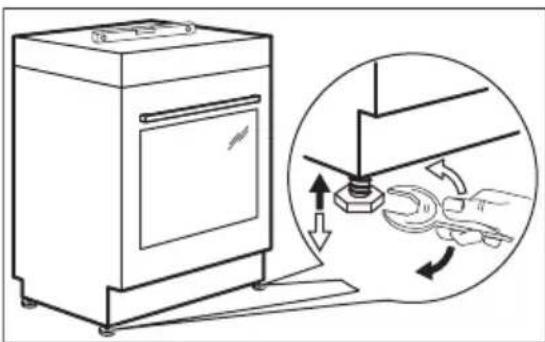

14.15 Aducerea la nivel a aparatului

Pentru a aduce suprafața superioară a aparatului la același nivel cu celelalte suprafețe, utilizați picioarele din partea inferioroară a aparatului.

14.16 Protecție la înclinare

Setați înălțimea și zona corectă pentru aparat înainte de a prinde protecția la înclinare.

ATENTIE!

Protectia la înclinare se va instala la înălțimea corectă.

Suprafața din spatele aparatului trebuie să fie netedă.

Instalarea protectiei la înclinare este obligatorie. Dacă nu o instalați, aparatul se poate înlina.

Aparatul dvs. are simbolul afișat în imagine (dacă este cazul) pentru a vă reaminti despre instalarea protecției anti-inclinare.

1. Montați protectția la înclinare cu 317 - 322 mm mai jos față de suprafața superioară a aparatului și la 80 - 85 mm față de latura aparatului în orificiul circular pe un colier. Fixați-l cu şuruburi de un material solid sau utilizați o consolidare adecvată (perete).

1. Orificiul se găsește pe partea stângă în spatele aparatului. Ridicați partea din față a aparatului și puneți-l în mijlocul spațiului liber dintre dulapuri. Dacă distanța dintre dulapurile de bucătărie este mai mare decât lățimea aparatului, trebuie să reglați distanțele laterale pentru a centra aparatul.

Dacă ați modificat dimensiunile aragazului, trebuie să aliniați corect dispozitivul anti-răsturnare.

ATENTIE! Dacă distanța dintre dulapurile de bucătărie este mai mare decât lățimea aparatului, trebuie să reglați distanțele laterale în funcție de centrul aparatului.

14.17 Conectarea la alimentarea electrică

AVERTIZARE! Producătorul nu este responsabil dacă nu respectați măsurile de siguranță descrise în capitolele privind Siguranța.

Acest aparat este livrat cu fişă și cablu de conectare electrică.

AVERTIZARE!

Cablul de alimentare electrică nu trebuie să atingă partea aparatului indicată în imaginea ilustrată.

15.1 Informații despre produs pentru plită în conformitate cu UE 66/2014

Identificarea modelului EKG51351OX
Tipul plitei Plită în interiorul unui aragaz autonom
Numărul de arzătoare cu gaz 4
Eficiența energetică pentru fiecare arzător cu gaz (EE gas burner)	Stânga spate - AuxiliarDreapta spate - Semi RapidDreapta față - Semi RapidStânga Față - Rapid	nu este aplicabil55.0%55.0%53.0%
Eficiența energetică pentru plita cu gaz (EE gas hob) 54.3%

EN 30-2-1: Aparate de gătit pentru uz casnic, alimentate cu gaz - Partea 2-1: Utilizarea rațională a energiei - Generalități

15.2 Plită - Economisirea energiei

Puteți economisi energia în timpul gătitului zilnic dacă respectați recomandările de mai jos.

• Atunci când încălziți apă, folosiți doar cantitatea necesară.

• Dacă este posibil, puneți întotdeauna capace pe vase.

• Înainte de a utiliza arzătoarele și suportul tăvii, asigurați-vă că acestea sunt montate corect.

• Baza vasului trebuie să aibă diametrul adecvat cu dimensiunea arzătorului.
• Puneti vasul direct peste arzător și în centrul acestuia.
• Atunci când începe să fiarbă lichidul, reduceți flacăra la minim pentru a fierbe la foc mic.
• Dacă este posibil, folosiți o oală sub presiune. Consultați manualul de utilizare al acesteia.

15.3 Fișa produsului și informații despre cuptoare în conformitate cu UE 65-66/2014

Numele furnizorului Electrolux

Identificarea modelului EKG51351OX

Indexul de eficiență energetică 96.7

Clasa de eficiență energetică A

Consumul de energie cu o încărcătură standard, modul convențional	1.61 kWh/ciclu5.79 MJ/ciclu
Consumul de energie cu o încărcătură standard, modul de ventilație	1.91 kWh/ciclu6.88 MJ/ciclu
Numărul de incinte 1
Sursa de căldură Gaz
Volum 57 l
Tipul cuptorului Cuptor în interiorul unui aragazautonom
Masă 43.0 kg

EN 15181 Metoda de măsurare a consumului de energie pentru cuptoarele cu gaz.

15.4 Cuptor - Economisirea energiei

Aparatul dispune de unele funcții care vă ajută la economisirea energiei în timpul procesului zilnic de gătire.

- Sfaturi generale

– Asigurați-vă că ușa cuptorului este închisă corect atunci când aparatul este în funcțiune și mențineți-o închisă cât mai mult posibil pe durata gătitului.
– Folosiți vase metalice pentru a îmbunătăți economia de energie.
– Atunci când este posibil, puneți alimentele în interiorul cuptorului fără a-l mai încălzi înainte.

• Atunci când durata de gătire este mai mare de 30 de minute, reduceți temperatura cuptorului la minim cu 3-10 minute, în funcție de durata gătirii, înainte de terminarea duratei de gătire. Căldura reziduală din interiorul cuptorului va continua gătirea.
  – Folosiți căldura reziduală pentru a încălzi alte alimente.

• Gătitul cu ventilator - atunci când este posibil, folositi funcțiile de gătit cu ventilator pentru a economisi energia.

• Menține mâncarea caldă - dacă doriți să utilizați căldura reziduală pentru a menține mâncarea caldă, alegeți cel mai scăzut nivel de temperatură posibil.

16. INFORMATII PRIVIND MEDIUL

Reciclati materialele marcate cu simbolul

. Pentru a recicla ambalajele, acestea trebuie puse în containerele corespunzătoare. Ajutați la protejarea mediului și a sănătății umane și la reciclarea deșeurilor din aparatele electrice și electrocasnice. Nu aruncați

aparatele marcate cu acest simbol împreună cu deșeurile menajere. Returnați produsul la centrul local de reciclare sau contactați administrația orașului dvs.

CE
