MANUAL DE UTILIZARE JSI5460S JUNO

Juno

Geschirrspüler Lave-vaisselle Afwasmaschine Dishwasher JSI 5460

Gebrauchsanweisung

Mode d'emploi

Gebruiksaanwijzing

Instruction booklet

INHOUD

Waarschuwingen en belangrijke adviezen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 31

Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Plaatsen, waterpas stellen, waterafvoer, watertoevoer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 32

Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 32

Het gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 33

Het bedieningspaneel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 33

Waterontharder, vullen van het zoutvat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 34

Gebruik van het glansmiddel en van het afwasmiddel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Beladen van de korven, gebruik van de korven . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 36

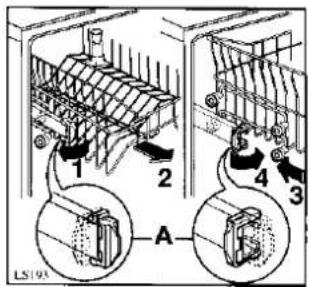

Regeling hoogte bovenste korf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 37

Praktische tips voor het afwassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 37

Programma-overzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Volgorde van handelingen bij het afwassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 39

Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 40

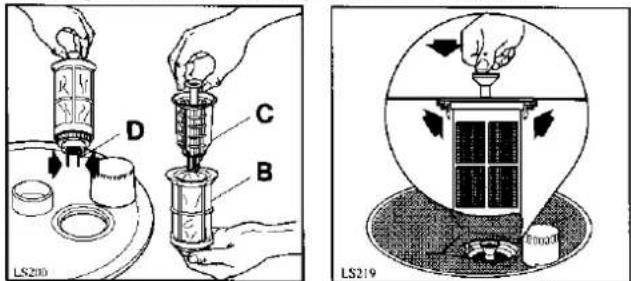

Het reinigen van de afvoerzeven en van de bodemzeef, het reinigen van de binnen- en buitenkant

van de machine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 40

Langere tijd buiten gebruik, tegen vriesgevaar, transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 40

Herstel van eenvoudige storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 41

Inbouw. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 42

TECHNISCHE GEGEVENS

AFMETINGEN	Breedte	59,6 cm
	Hoogte	82 cm
	Maximale diepte	57,5 cm
	Maximale diepte bij open deur	115 cm
LICHTNETSPANNING / FREKWENTIE		220-230 V / 50 Hz
OPGENOMEN MOTORVERMOGEN		200 W
OPGENOMEN VERMOGEN VERWARMINGSELEMENT		2800 W
AANSLUITWAARDE		3000 W
WATERLEIDINGDRUK	Minimum	5 N/cm^2
	Maximum	80 N/cm^2
AANTAL IEC STANDAARD COUVERTS		12
WATERGEBRUIK		22 l
ENERGIEVERBRUIK		1,5 kWh

CE Dit apparaat voldoet aan de volgende richtlijnen van de Europese Gemeenschap:

• 73/23/EG van 19/02/73 (Laag spanning) en daaropvolgende wijzigingen;
• 89/336/EG van 03/05/89 (Electromagnetische compatibiliteit) en daaropvolgende wijzigingen.

WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN

Het is uiterst belangrijk dat het bij het apparaat behorende instruktieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instruktieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

• Indien u tijdens de aflevering een schade aan het apparaat vastgesteld hebt, meldt u dit dan, vóór u het apparaat installeert en/of in gebruik neemt, direkt aan uw leverancier.

• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
  ■ Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
  ■ Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.
  ■ Een eventueel noodzakelijke wijziging van de water-toe- en/of afvoervoorzieningen ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.
  ■ Overtuig u ervan dat na de installatie of het verplaatsen het apparaat niet op het aansluitsnoer staat.
  ■ Schakel het apparaat na gebruik volledig uit en draai de watertoevoerkraan dicht.
  ■ Tijdens de werking mag de vuldeur niet geopend worden. Schakel het apparaat altijd eerst uit.
  ■ Raak het verwarmingselement niet aan tijdens of direkt na het afwerken van het programma.

• Indien het installatievoorschrift aangeeft dat het apparaat aan het keukenmeubel vastgeschroefd moet worden, dan moet u zich daaraan houden om te voorkomen dat het voorover klept als de beladen onderkorf op de deur staat.
  ■ Sluit na gebruik altijd direkt de vuldeur, teneinde te voorkomen dat iemand over de openstaande deur struikelt.
  ■ De afwasautomaat is bedoeld en gemaakt voor het afwassen van huishoudelijk kook-, eet- en drinkgerei. Attributen welke bevuild zijn met verf, chemikalien, agressieve zuren en dergelijke, mogen niet in de afwasautomaat.
  Tenzij de fabrikant van het betreffende artikel uitdrukkelijk aangeeft dat het afwasmachine-bestendig is, mogen niet in de afwasautomaat: hout, artikelen met houten grepen, artikelen met gelijmde delen, brons, aluminium, kristalglas, gelood glas, ge-decoreerd porcelein en plastics.
  ■ Door chemische reaktie kan zilver reageren met bestek wat uit ijzer bestaat; u doet er verstandig aan zilverbestek niet samen met ijzerbestek in de machine af te wassen, teneinde te voorkomen dat het zilver lelijk wordt of gaat pitten.
  ■ Tracht in geval van een storing of defekt, dit apparaat niet zelf te repareren. Reparaties welke door niet deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden.
  ■ Maak het oude apparaat dat u, in afwachting van het weghalen of wegbrengen, zolang terzijde zet, onbruikbaar. Knip het netsnoer eraf en verwijder de deursluiting.

INSTALLATIE

Plaatsen

Plaats de machine zo dicht mogelijk bij een waterkraan en een afvoermogelijkheid.

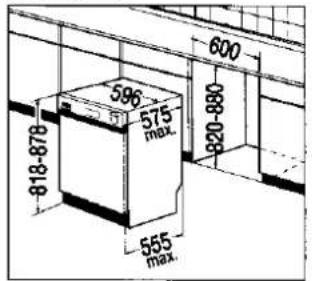

Dit model is bedoeld voor inbouw.

De aanwijzingen hiervoor vindt u in het betreffende hoofdstuk.

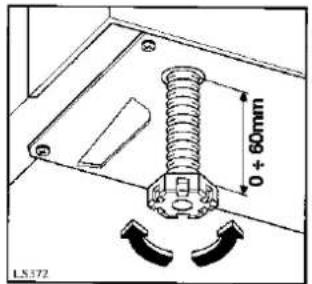

Waterpas stellen

Stel de machine zo goed mogelijk waterpas op, het- geen een goede sluiting en waterdichtheid van de deur bevordert.

Dat doet u door het in- of uitdraaien van één of twee van de vier verstelbare voetjes.

Waterafvoer

De waterafvoerslang kan op de volgende manieren ge- monteerd worden:

In de afvoer van een spoelbak door middel van een aangesloten slang.

In een standpijp uit de vloer of uit de muur.

De slang moet belucht zijn. Dat wil zeggen dat de binnendiameter van de pijp groter moet zijn dan de buitendiameter van de slang. Wij adviseren een binnendiameter van 4 cm.

In elk geval moet het uitstroomeind van de slang zich niet lager dan 30 cm en niet hoger dan 100 cm van de vloer waarop de machine staat bevinden.

De slang kan vanuit de machine zowel naar links als naar rechts gelegd worden.

De slag mag nimmer geknikt kunnen raken, want dat zou de waterstroom kunnen belemmeren. De slang mag verlengd worden tot een totale lengte van 2 meter. Het verlengstuk moet dezelfde diameter hebben en de koppeling moet passen.

Ø21 Ø18 Ø21 + 2 m max max 100 cm min 30 cm max 100 cm min 4 cm L502

De verlengde slang legt u vanuit de machine over de vloer en pas bij de afvoermogelijkheid omhoog.

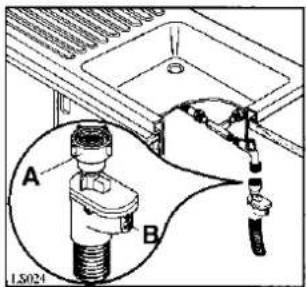

Watertoevoer

Wij adviseren u echter koud water te gebruiken.

A B LS024

De slangwartel van de toevoerslang sluit u aan op een kraan met 3/4" schroefdraad, of op een watertoevoer met snel-aansluiting (press block).

De slang is voorzien van een veiligheidsinrichting om de waterstroom te stoppen als de interne slang

vanwege slijtage stuk gaat. Het defekt wordt door middel van het naar buiten komen van het rode staafje in het venster (B) aangegeven.

In dit geval moet u de waterkraan sluiten een de slang uitwisselen.

Draai de slangwartel (A) stevig vast om waterlekken te voorkomen.

De slang mag niet geknikt kunnen raken, om de waterstroom niet te belemmeren of vertragen.

Zie erop toe dat de waterleidingdruk niet de bij de technische gegevens vermelde waarde overschrijdt.

De slag mag nimmer geknikt kunnen raken, want dat zou de waterstroom kunnen belemmeren.

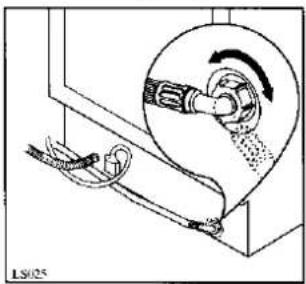

Belangrijk:

De slang kan vanuit de machine zowel naar links als naar rechts gelegd worden.

Technical diagram of a mechanical assembly with a rotating component and wiring (no text or symbols)

Wartel losdraaien, slang- richting veranderen en wartel weer stevig vast- draaien.

Indien de waterleiding nieuw is of lange tijd niet ge- bruikt werd, adviseren wij u eerst enige tijd water te la- ten stromen alvorens u de slang op de kraan aansluit.

Elektrische aansluiting

De machine is gemaakt voor 220-230V met een frekwentie van 50Hz. Het gebruik op 60Hz (verhuizing naar dienovereenkomstig land) is uitgesloten, daar de machine met synchroonmotoren uitgerust is.

De aansluitwaarde is cirka 3,00kW, hetgeen een groepzekering van minimaal 16A vereist.

De machine is voorzien van een 3-aderig aansluitsnoer en een steker met aardkontakten.

De steker mag u alleen plaatsen in een stopkontakt met (aangesloten en funktionerende) aardkontakten. De aardverbinding dient deugdelijk te zijn.

Het stopkontakt dient altijd bereikbaar te zijn, ook na- dat de machine onder- of ingebouwd is.

Indien het aansluitsnoer te kort blijkt te zijn, laat dan de installateur het betreffende stopkontakt verplaatsen of een langer, op de aansluitwaarde van de machine aangepast, aansluitsnoer aan de machine monteren.

De fabrikant is niet aansprakelijk voor schade of letsel, ontstaan door het niet voldoen aan deze veiligheidsvoorschriften.

HET GEBRUIK

Het bedieningspaneel

1 2 1 2 3 4 65°C 65°C 65°C 4 5 6

1 Lampje «in bedrijf»

Licht op, wanneer u de «aan/uit» toets ⚠️ (2) indrukt. Het brandende lampje geeft aan dat de machine onder spanning staat.

2 «Aan/uit» toets

Inschakelen

Na het drukken op deze toets schakelt de machine in.

Uitschakelen

Zodra de machine klaar is, stopt hij automatisch. Door opnieuw op deze toets te drukken schakelt u de machine geheel uit.

Schakel vóór het instellen van een programma of het veranderen van een programma eerst de machine UIT.

3 Programma-overzicht

Hier vindt u een opgave welke programma's de machine voor u kan uitvoeren.

4 Handgreep

Om het te sluiten drukt u hem eenvoudig goed in het slot.

Om de deur te openen drukt u de greep iets naar boven en trekt u hem dan naar u toe.

5 Programmaknop

Door middel van deze draaiknop kiest u het gewenste programma. Draai de knop rechtsom tot de gewenste programmacijfer tegenover de knopmarkering staat.

6 Programma indikator

Tijdens het afwasproces draait de programmaknop en wijst daarmee aan waar de machine op dat moment mee bezig is.

De symbolen betekenen:

Voorspoelen

Afwassen

Koud spoelen

Warm spoelen

Drogen met warme lucht

Waterontharder

Het leidingwater bevat kalk. Hoe meer kalk, hoe harder het water. Kalk zet zich in de vorm van vlekken op het vaat-en glaswerk af.

Uw nieuwe machine is uitgerust met een automatisch werkende waterontharder, die gevuld wordt met speciaal-zout voor afwasmachines.

De ontharder kan leidingwater tot 50°dH (graden hardheid op de Duitse schaal) zodanig ontharden dat het voor de machine geschikt is.

Voor het gemak worden de hardheid-bereiken in vijf stappen opgedeeld.

Wij adviseren u om bij het waterleidingbedrijf te informeren hoe hard het aan u geleverde water is.

In de hierna volgende tabel leest u hoe u, éénmalig, de instellingen moet doen:

Stap	Waterhardheid		Zoutgebruiken	Instellenzoutvat	Instellencmachine
	°dHDuitseskaal	°THFranseschaal
1	0-7	0-14**	NEE	NEE	NEE
★2	8-21	15-39	JA	NEE	NEE
3	22-28	40-50	JA	JA	NEE
4	29-39	51-70	JA	NEE	JA
5	40-50	71-90	JA	JA	JA

* De fabrieksinstelling is stap 2.
** Bij gebruik van laag-alkalische afwasmiddelen welke enzymen bevatten, adviseren wij u regenererzout vanaf een waterhardheid van 4° dH in de zouthouder te doen.

Stap 1.

Is de hardheid van het leidingwater binnen het bereik van stap 1, dan hoeft u geen zout te gebruiken.

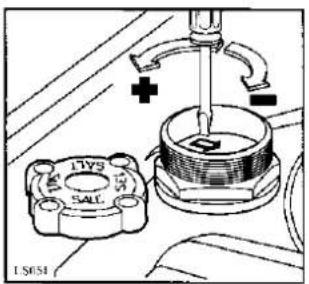

Stappen 3 en 5. (Instellen zoutvat)

Is de hardheid van het leidingwater binnen het bereik van stap 3 of stap 5, dan:

LYS SALE LS651

trekt u de onderste korf uit de machine en draait u de schroefdop van het zoutvat, in de bodem van het machine-interieur, en zet u de waterontharder (met een schroevedraaler of een mes) 180° linksom van stand — op stand +.

Stappen 4 en 5. (Instellen machine)

Is de hardheid van het leidingwater binnen het bereik van stap 4 of stap 5, dan boort u de membraan (A) die zich linksboven aan de voorkant van uw maschine bevindt door.

A 1.5.055

Noot. Vanaf stap 2 moet zout gebruikt worden.

Noot. Bij een hardheid volgens stap 5 moet u dus beide handelingen verrichten.

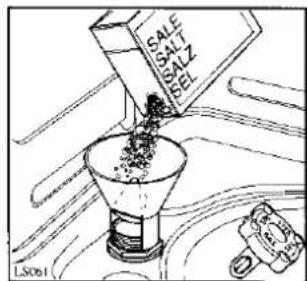

Vullen van het zoutvat

Het zoutvat mag u uitsluitend met speciaal-zout voor de afwasmachine vullen.

Andere zoutsoorten bevatten stoffen welke schadelijk voor de ontharder zijn.

Trek de onderste korf uit de machine en draai de schroefdop van het zoutvat.

Vul het zoutvat met water. Dit is slechts de eerste keer nodig.

Vul, door middel van de meegeleverde trechter, het zoutvat met cirka 1,5 kg speciaal-zout.

SALE SALT SALZ SEL LS601

Verwijder gemorst zout van de schroefdraad en draai de dop weer op het zoutvat.

Bij zout navullen vult u het zoutvat eenvoudig met speciaal-zout op tot het vol is.

Hiertoe is de afwasmachine voorzien van een groene indicator op de dop van het zouthouder. Als die indicator niet meer zichtbaar wordt, is het nodig zout bijvullen.

Het zoutvat bevat altijd water. Het is normaal dat tijdens het zout bijvullen het water overloopt.

Noot. Vullen of navullen doet u direkt vóór het starten van een volledig afwasprogramma (met uitzondering van het voorspoelprogramma).

Daarmee voorkomt u dat op de bodem gemorst zout en overgelopen zout-water het materiaal van de machine aantast.

Gebruik van het glansmiddel

Het glansmiddel is een «waterontspanner».

Het wordt, automatisch, vóór het drogen aan het spoelwater toegevoegd.

De glansmiddelhouder, in de binnendeur, heeft een inhoud van cirka 110 ml. Dat is, al naar gelang de do-seer-instelling, voldoende voor 16 tot 40 afwasbeurten.

Vullen van de glansmiddelhouder

Draai de dop (A), linksom, van de houder.

Giet het glansmiddel in de houder tot de indikator (B) geheel donker (vol) is.

Draai de dop weer op de houder.

Verwijder eventueel gemorst glansmiddel van de houder of de binnendeur. Glansmiddel veroorzaakt schuimvorming als het in het afwasproces terechtkomt.

Wanneer de indikator lichter wordt, dient u glansmiddel bij te vullen (ca. 70-80 ml).

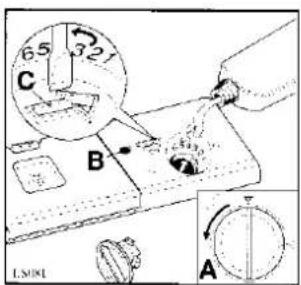

Instelling van het glansmiddel

De hoeveelheid van de automatische dosering kunt u zelf bepalen. In de vulopening van de glansmiddelhouder vindt u een zes-standen regelschijfje en de markeringen 1 tot 6 (stand 1 is laagste, stand 6 hoogste dosering).

Het beste is met stand 3 te beginnen.

Het schijfje (C) kunt u met een schroevendraaier of een mes verdraaien.

65 321 C B A LSM01

Verhoog de dosering als op het serviesgoed druppels of druppelvlekken achterblijven. Verlaag de dosering als het serviesgoed witte, kleverige strepen vertoont.

Gebruik van de afwasmiddelhouder

Gebruik uitsluitend poeder-, tablet- of gelvormige afwasmiddelen welke voor het afwassen in de machine gemaakt zijn.

Met uitzondering van het voorspoelprogramma doet u, vóór u de machine start, afwasmiddel in het vakje van de afwasmiddelhouder, dat zich in de vuldeur bevindt. Zou het klepje gesloten zijn, dan opent u dit door aan het palletje (D) te trekken.

D 1.5087

Aan de binnenkant van de houder staan twee doseringen aangegeven:

-MIN = 15 ml

-MAX=30ml

De hoeveelheid is afhankelijk van de aard en de bevuiling van het serviesgoed. In het programma-

overzicht geven wij u enkele adviezen voor de hoeveelheid in grammen.

Nadat u de afwasmiddelhouder gevuld heeft, doet u het klepje weer dicht.

Het klepje zal, tijdens het in werking zijn, automatisch en op het juiste moment openen. Na de afwas staat het klepje dus open, klaar voor een volgende keer vakje vullen.

Daar was- en afwasmiddelen regelmatig veranderen, adviseren wij u ook te lezen wat de fabrikant van het afwasmiddel op z'n verpakking schrijft.

Te weinig doseren veroorzaakt een slecht afwasresultaat.

Teveel doseren brengt geen beter resultaat, is slechts een onnodige verspilling en een extra belasting voor het milieu.

Fosfaatvrije, gekoncentreerde afwasmiddelen

De koncentratie en de werkingswijze van de verkrijgbare afwasmiddelen zijn verschillend. Lees daarom aandachtig wat de fabrikant van het afwasmiddel over de dosering op z'n verpakking schrijft.

Bij het gebruik van fosfaatvrije, gekoncentreerde afwasmiddelen is het van groot belang dat de automatische waterontharder in uw afwasmachine goed werkt. Als de ontharder niet goed werkt ontstaan kalkvlekken op het serviesgoed.

Daarom moet u bij gebruik van deze afwasmiddelen ook bij zacht water (water van minder dan 4° dH) regenereerzout in de zouthouder doen.

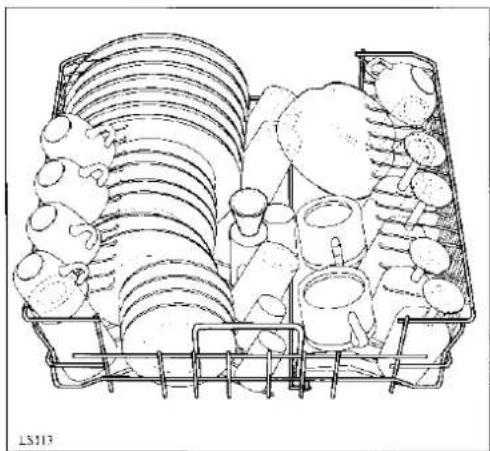

Beladen van de korven

Trek de korven naar buiten om ze te beladen.

Vóór het plaatsen in de korven moet het serviesgoed ontdaan worden van grove resten, zoals botjes, graten, tandenstokers, groente- en vleesresten en fruitschillen.

Daarmee voorkomt u verstoppen van de zeven en bevordert u een optimale reiniging.

Gebruik van de onderste korf

In de onderste korf kunt u pannen, deksels, borden (tot 27 cm diameter), schalen en bestek kwijt. Plaats ze naar het voorbeeld in de volgende figuren.

Technical line drawing of a multi-tiered mechanical or electronic component with no visible text or symbols

Line drawing of a basket filled with various fruits and vegetables, no text or symbols present

Dienschalen en grote deksels zo veel mogelijk aan de rand van de korf en er op toezien dat de bovenste sproeiarm niet belemmerd kan worden.

Bestek in het speciale bestekmandje, met de grepen naar beneden. Is een greep zo dun dat hij door het mandje heen steekt, dan dat bestek met de greep naar boven.

Lepels zoveel mogelijk tussen ander bestek in plaatsen, om te voorkomen dat ze aan elkaar kleven.

Was zilver bestek niet tegelijkertijd met andere metalen.

Gebruik van de bovenste korf

De bovenste korf is hoofdzakelijk bedoeld voor kopjes, schoteltjes, dessertbordjes, kleine borden (max. 24 cm diameter) en glazen. Glazen met lange steel kunnen in het hoge gedeelte opgehangen worden.

Technical line drawing of a multi-layered plastic container with circular components (no text or symbols)

Line drawing of a multi-tiered kitchen appliance with plates, utensils, and a tray (no text or symbols)

Erg kleine voorwerpen welke gemakkelijk door de korf kunnen vallen, kunt u beter niet in de machine afwassen.

Technical line drawing of a mechanical assembly or machine component (no visible text or symbols)

Belangrijk.

Let u er vooral op dat de trechter, in het midden van de korf, niet afgedekt wordt

Probeer, vóór u de machine inschakelt, of beide sproeiarmen vrij kunnen ronddraaien.

Regeling hoogte bovenste korf

Mocht u erg grote borden willen afwassen (diameter tussen 27-31 cm.), dan kunt u deze in de onderste korf plaatsen, nadat u de bovenste korf hoger geplaatst heeft.

Ga als volgt te werk:

1 2 3 4 LS193

Open de knippen (A) aan de voorkant van de bovenste korf en haal de korf eruit. Schuif de korf op grotere hoogte in de machine en doe de knippen (A) dicht. U kunt in de bovenste korf nu geen voor borden meer plaatsen die een diameter van meer dan 20 cm. hebben. Het kopjesrekje is tevens onbruikbaar.

PRAKTISCHE TIPS VOOR HET AFWASSEN

Voor een goed resultaat

Potten, pannen, kopjes, glazen en dergelijke altijd met de opening naar beneden.

In principe plaatst u alles scheef in de korven opdat het afwaswater niet langs maar op en in het serviesgoed gesproeid wordt.

Aangekleefte en aangebrande pannen moeten eerst afgespoeld worden.

Lange messen en lepels horizontaal, bij voorkeur in de bovenste korf.

Hoe minder het serviesgoed tegen elkaar staat, hoe beter het afwasresultaat.

Staat er echter heel licht, bijvoorbeeld kunststof, serviesgoed tussen, probeer dan een zodanige opstelling dat de lichte stukken niet van hun plaats gesproeid kunnen worden.

Water-, tijd- en energiebesparing

Het is niet nodig om normaal vuil serviesgoed en bestek eerst onder de stromende kraan voor te spoelen. Plaats, na de maaltijd alles meteen in de machine en doe eventueel een voorspoelgang (zie het programma-overzicht). Dat maar zorgt ervoor dat de resten alvast wat weggespoeld worden. Zet alleen een goed gevulde machine in werking.

Niet alles is geschikt voor machinaal afwassen

Tenzij de fabrikant van het artikel anders aangeeft, zijn de volgende artikelen in de regel niet voor machinaal afwassen geschikt:

Bestek met houten of hoornen aangelijmde grepen.

Houten borden en schalen, ongeglazuurd aardewerk en handbeschilderd porcelein.

Decoraties op porcelein kunnen vervagen of verdwijnen. Kristal en kunststof. Indien niet uitdrukkelijk door de fabrikant aangegeven is dat het artikel afwasmachinebestendig is, kunt u het beter met de hand afwassen. Mocht u ze toch in de machine willen wassen, plaats ze dan in de bovenste korf en kies een snel programma.

Na vele keren in de machine afwassen kunnen sommige glassoorten mat worden.

Zilver bestek kan uitstekend in de machine afgewassen worden, onder voorbehoud dat het tijdens het afwassen niet met andere metalen in aanraking kan komen.

IJzer of gietijzer kan roest veroorzaken, waardoor andere voorwerpen verkleuren.

Aluminium verkleurt.

Koper, tin en messing kunnen vlekken gaan vertonen.

Bij aankoop van nieuw serviesgoed

Onder glazuur gebakken motiefjes op serviesgoed van porselein of aardewerk kunnen in de machine gewassen worden, terwijl op glazuur gebakken motiefjes op den duur verbleken.

Ook goudversieringen kunnen tegenwoordig in de machine. Zij moeten wel van een garantiemerk van de fabrikant voorzien zijn.

Kies altijd serviesgoed met een vlakke bodem, zodat er geen water in kan blijven staan (glazen, kopjes, kommen...).

Pro -gramma-overzicht

Pro-gramma	Soort	Aard en hoeveelheid van vervuiling	Afwasmiddel	Program-ma knop	Toetsen indrukken	Programma-beschrijving	Verbruik ***
							Programma-duur in minuten	Stroom-verbruik in kWh	Water-verbruik in liter
1 * Snelwas65°C →	Voor gemengd serviesgoed of afwas van een feestje	Voor een afwas met weinig niet opgedroogde en geen zetmeel bevattende voedselresten (zoals vis, gebak, sla, vleeswaren, kaas). Er wordt niet heet gedroogd.	1 volle dessert lepel(15 g)	1		65°C afwassen1 x koud spoelen1 x 65°C spoelen	42	1,4	18
2 -Voorspoelen		De machine is niet vol, waardoor de afwas pas na een volgende maaltijd gedaan wordt. U gebruikt geen wasmiddel.	/	2		1 x koud spoelen (om te voorkomen dat de voedselresten opdrogen)	6	0,1	12
3 -Normaalprogramma65°C →	Voorgemengd serviesgoed en pannen	Voor een afwas met vele, ook opgedroogde en zetmeel bevattende voedselresten (zoals spaghetti, rijst, griesmeel, aardappelen, eieren, sauzen en gebraden vlees).	2 dessert lepels(25 g)	3		Koud voorspoelen65°C afwassen1 x koud spoelen1 x 65°C spoelenHeet drogen	64	1,5	22
4 -Normaalprogrammazonder -voorspoelen65°C →		Voor aan afwas met weinig, ook opgedroogde en zetmeel bevattende voedselresten (zoals spaghetti, rijst, griesmeel, aardappelen, eieren, sauzen en gebraden vlees).	2 dessert lepels(25 g)	4		65°C afwassen1 x koud spoelen1 x 65°C spoelenHeet drogen	58	1,5	18

* Dit is het norm-programma:
Programma IEC 436/DIN 44990
Aanb -evolen hoeveelheid afwasmiddel: 25 g
Belacingsvermoegen: standaard serviesgoed van 12 bestekken.

** Het is een bijzonder programma bedoeld om binnen korte tijd (ongeveer 42 min.) een volle lading, bestaande uit borden, glazen en nauwelijks bevuilld serviesgoed (met uitzondering van pannen) te spoelen wat hun onmiddelijk gebruik bevordert. Aangezien het om een snel-programma gaat, wordt er niet heet gedroogd.
*** Deze gegevens zijn afhankelijk van de druk er
slechts als richtlijn gelden.

Volgorde van handelingen bij het afwassen

1 Kontroleer of de zeven schoon zijn (zie het hoofdstuk «Onderhoud»)

2 Kontroleer of zout en glansmiddel aanwezig zijn (zie het betreffende hoofdstuk)

3 Vullen van de korven

Verwijder grove resten uit schalen en van borden.

Trek de onderste korf naar voren en plaats daarin pannen, schaien, grote borden en bestek.

Trek de bovenste korf naar voren en plaats daarin kleine borden, schoteltjes, kopjes en glazen.

Schuif de korven terug in de machine en kontroleer of beide sproeiarmen vrij kunnen draaien.

4 Vullen van de afwasmiddelhouder

Strooi of giet de juiste hoeveelheid afwasmiddel (zie programma-overzicht) in het vakje van de afwasmiddelhouder en druk het klepje dicht. Sluit de machinedeur.

5 Programma kiezen

1.5275

Draai de programmaknop rechtsom tot het gewenste programmacijfer tegenover de knopmarkering staat.

6 Starten

D O 1.55.50

Steek de steker in het stopkontakt.

Draai de kraan open.

Druk op de aan/uit-toets . De machine (aangenomen dat de kraan open is) begint.

Het programma tussentijds onderbreken is principieel onjuist. Moet dat door omstandigheden toch, dan drukt u op de aan/uit-toets om de machine te stoppen. Door wederom drukken start u de machine weer; hij gaat dan verder met waar hij gebleven was.

7 Machine is klaar

De machine stopt automatisch.

Schakel de machine uit door op de aan/uit toets te drukken.

Sluit de kraan.

Open de deur. Wacht een paar minuten met het uitnemen, want het serviesgoed is zeer heet. Bovendien is het droogresultaat beter als u de deur niet direkt opent.

Om te voorkomen dat, door het bewegen, druppels uit de bovenste korf op serviesgoed in de onderste korf vallen, adviseren wij om eerst de onderste korf naar buiten te trekken en te legen.

Belangrijk

In principe is het af te raden om de deur te openen als de machine in werking is. Gebeurt dat toch, dan zal een veiligheidsschakelaar ervoor zorgen dat de machine direkt stopt.

Wij adviseren u om vóór u de deur tussentijds opent, de machine uit te schakelen door middel van de aan/uit-toets.

ONDERHOUD

Het reinigen van de afvoerzeven (Na iedere afwasbeurt)

De zeven (B) en (C) kontroleren en onder de stromende kraan reinigen. Eventuele voedselresten met een borsteltje verwijderen.

Dit zeven-setje tilt u daartoe aan het trechtertje omhoog (het zit licht geklikt vast).

Dan drukt u de twee vleugeltjes (D) naar elkaar toe om zo het grove filter uit het fijne filter te trekken.

LS200 D C B LS219

Na het reinigen klikt u het setje weer in de machinebodem terug.

Het reinigen van de bodemzeef (Elke maand)

De bodemzeef (A) onder stromend water afborstelen. Deze zeef verwijdert u door eerst de onderste sproeiarm te verwijderen; daartoe de vleugeltjes (E) indrukken.

Dan draait u de bevestiging (F) linksom en tilt u de zeef uit de bodem.

Na het reinigen in omgekeerde volgorde weer terugplaatsen.

E A F LS201

Belangrijk:

Gebruik de machine nooit zonder de zeven. Zorg er bovendien voor dat de zeven korrekt op hun plaats zitten.

Het is belangrijk de zeven te reinigen om een goede werking van de machine te garanderen.

Het reinigen van binnen en buitenkant van de machine (Naar behoefte)

Reinig af en toe de gummidichtingen van de deur en de klepjes van de afwas- en glansmiddelhouder met een vochtige doek (gebruik geen schoonmaakmiddelen).

Overtuig u er af en toe van dat de gaatjes in de sproeiarmen niet verstopt zijn.

Verwijder de onderste sproeiarm door de twee vleugeltjes, die zich aan de zijkanten bevinden, in te drukken. Om de gaatjes van de bovenste sproeiarm te reinigen, trek de bovenste korf naar buiten; op die manier kunt u de sproeiarm makkelijk bereiken. Wilt u hem verwijderen, neem dan de middentrechter uit door de twee vleugeltjes in te drukken en schroef de bevestiging los. Reinig de sproeiarm en plaats hem terug.

De machine nooit zonder sproeiarmen laten funktioneren!

Doe één of twee keer per jaar een volledige afwasbeurt zonder afwas in de machine, maar met wel een weinig afwasmiddel. Er zijn voor het reinigen van de machine ook speciale reinigingsmiddelen te koop.

De buitenkant van de machine, voor zover bereikbaar, kunt u naar behoefte reinigen met lauwwarm water en een neutraal huishoudschoonmaakmiddel dat niet krast. Geen oplosmiddelen gebruiken.

Langere tijd buiten gebruik

Wordt de machine voor langere tijd niet gebruikt, dan:

Kraan dichtdraaien.

Steker uit het stopkontakt nemen.

Deur op een kier laten staan om het ontstaan van een onaangename geur te vermijden.

Binnenkant en accessoires reinigen.

Tegen vriesgevaar

Plaats de afwasmachine nooit in een ruimte waar de temperatuur onder het vriespunt kan zakken. Mocht dat toch het geval zijn, maak de machine dan leeg, draai de kraan dicht, verwijder de waterafvoerslang en laat dezeleeg lopen.

Transport

Gaat u de machine verhuizen, zorgt u er dan voor dat de machine rechtop vervoerd wordt.

HERSTEL VAN EENVOUDIGE STORINGEN

Een storing ligt vaak aan een kleinigheid welke u zelf opsporen en verhelpen kunt. Wij adviseren u, vóór u de servicedienst belt, eerst de onderstaande tabel te raadplegen.

De machine start niet

De machinedeur is niet goed dicht.

De steker zit niet in het stopkontakt.

Er staat geen spanning op het stopkontakt

De groepzekering is defekt.

De machine voert geen water aan

De kraan is dichtgedraaid.

Er is geen druk op de kraan.

De toevoerslang is geknikt.

Het zeefje in de toevoer is verstopt.

De machine voert niet af

De afvoerslang is geknikt.

De afvoermogelijkheid is verstopt.

De verlenging van de afvoerslang ligt niet goed.

De afvoer is niet belucht.

Het afwasresultaat is niet goed

De korven zijn te vol beladen.

Het serviesgoed is onjuist geplaatst.

Eén of beide sproeiarmen kan (kunnen) niet draaien.

Eén of enkele gaatjes in één of beide sproeiarmen is of zijn verstopt.

Trebter van bovenste sproeiarm was ergens mee afgedekt.

Uiteinde van de afvoerslang steekt onder water (in spoelbak).

Eén of meerdere zeven verstopt.

Een zeef zit niet goed op z'n plaats.

Verkeerd of te weinig afwasmiddel gebruikt, het is te oud en/of te klonterig en/of van slechte kwaliteit.

De draaidop van het zoutvat zit los.

Het gekozen programma was niet geschikt voor de aard en/of hoeveelheid van de bevuiling.

Kalkvlekken, strepen, waas op het serviesgoed

Kijk in alle gevallen naar zowel het zoutvat als de glansmiddelhouder. In beide moet voldoende aanwezig zijn.

Teveel geluid

Er slaan serviesdelen tegen elkaar.

Een sproeiarm stoot tegen serviesgoed.

De afwas is niet droog

Het serviesgoed is na het beeindigen van het programma te lang in de machine gebleven.

De vuldeur is moeilijk te sluiten

De afwasmachine is niet deugdelijk waterpas opgesteld of niet goed ingebouwd.

Kunt u de oorzaak van een storing niet zelf opsporen en verhelpen, belt u dan de servicedienst. Houd merk en modelnummer van uw machine bij de hand; de servicedienst zal u erom vragen. U vindt het merk en modelnummer op het typeplaatje van de machine. Zie de figuur.

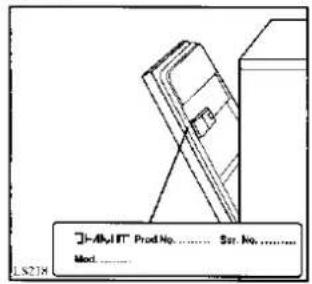

J-ABVIT Prod No. .... Str. No. .... Mod. ....

Veiligheidsinrichtingen tot bescherming tegen overstroming

De machine is voorzien van twee supplementaire veiligheidsinrichtingen tot bescherming tegen overstroming van water, met de volgende eigenschappen:

1. Aan de toevoerslang (zie wateraansluiting); hij gaat werken als de toevoerslang kapotgaat doordat hij de waterstroom blokkeert. Deze inrichting is ook met afgezette machine werkzaam.

2. Op de bodem van de machine; hij gaat werken als er waterlekken binnen de machine zijn. Deze inrichting is bij funktionerende machine werkzaam.

Om de machine te laten repareren moet u de service-dienst bellen.

ONDERBOUW-AANWIJZINGEN

De inbouwnis moet de afmetingen hebben zoals in de figuur aangegeven.

De inbouwnis hoeft niet van ventilatie-openingen voorzien te worden. Indien de nis van een achterwand voorzien is, dan is het voldoende om openingen te maken voor het aansluitsnoer, de toevoerslang en de afvoerslang.

596 575 max. 818-878 600 820-880 555 max.

0 + 60mm LS372

Met de stelvoeten kan de hoogte van de machine 6 cm gevarieerd worden; Zorg ervoor dat na het in- of uitdraaien van de stelvoeten een vrije ruimte van 2 mm tussen bovenkant machine en onderkant aanrecht blijft.

Om het in- of uitschuiven van de machine te vergemakkelijken, worden twee glijrails meegeleverd. De rails kunt u met een lichte druk op de stelvoeten aanbrengen (zie figuur).

Technical diagram showing a structural support frame with mounting feet and vertical supports (no text or symbols)

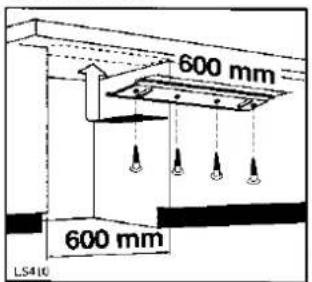

Montage van de wasembeschermplaat

Laat de beschermplaat aan de voorkant met het aanrechtblad aanlijnen en schroef hem met vier schroeven 3,5x16 vast.

600 mm 600 mm LS410

Onderbouw

Tijdens alle werkzaamheden aan de machine moet de steker uit het stopkontakt zijn of, bij vaste aansluiting, de onderbreekschakelaar op UIT staan.

Let op dat tijdens het in de nis schuiven van de machine het aansluitsnoer en de slangen niet bekneld of geknikt raken.

Montage van het decorpaneel

De machinedeur kan van een houten decorpaneel van de volgende afmetingen voorzien worden:

Breedte	596 mm
Hoogte	590 mm maximum
Dikte	20 mm maximum
Gewicht	tussen 2 en 7,5 kg maximum

Belangrijk

Overschrijd de hoogtemaat niet, daar anders de deur niet volledig geopend kan worden (onderkant komt dan tegen de sokkel).

Het bedieningspaneel van de machine kan aan de hoogte van de laden in de aanrechtkastjes aangepast worden.

Meet de hoogte van de ladefronten (A) na. Bij een hoogte van meer dan 120 mm, moet de hoogte van het bedieningspaneel door middel van één of meerde strippen aangepast worden. Deze strippen worden meegeleverd.

Bevestig de strippen door middel van twee schroeven 4,2x38.

A A LS356

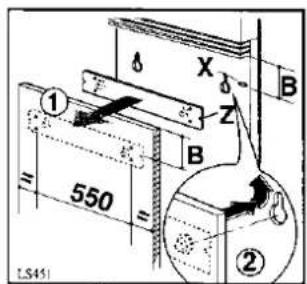

Voorbereiden en plaatsen van het decorpanel

1 550 LS45 B X Z B ②

Meet de afstand (B) tussen de onderkant van het bedieningspaneel of de daaronder aangebrachte strippen en de markering (X) op de machinedeur.

Teken, gerekend vanaf de bovenkant, de gemeten afstand op het decorpa-

neel af. Plaats op de afgetekende hoogte de bevestigingsstrip met de markering (Z).

Houd gelijke afstanden links en rechts tussen de gaten in de strip en de randen van de deur.

Teken de vier schroefgaatjes op het paneel af. Boor met een 2 mm boortje, niet dieper dan 12 mm, de gaatjes.

Schroef met schroeven 3,5X16 de strip aan het paneel vast. Plaats het paneel op de deur, met de stiften in de slobgaten.

Druk het paneel omhoog tegen het bedieningspaneel of de daarop aangebrachte strippen.

Technical line drawing of a mechanical assembly with no visible text or symbols

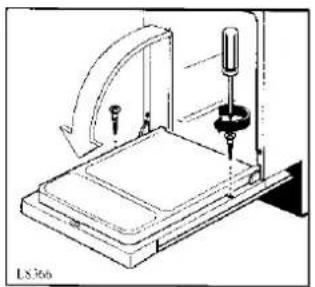

Doe de deur open en schroef hem van binnenuit vast met twee schroeven 4x40.

Bevestiging aan het aanrechtblad

A 90° ① LS179 A ②

Steek de twee meegeleverde beugeltjes (A) in de gaten bovenaan de machinevoorkant en draai ze een kwartslag.

Schroef de beugeltjes met schroeven 3,5x16 vast aan het aanrechtblad.

De beugeltjes moeten in lijn zijn met de twee sleufga- ten in de beschermplaat onder het aanrechtblad.

Belangrijk. Om te voorkomen dat de machine alsnog voorover kan kiepen, moet van tevoren ervoor gezorgd worden dat het aanrechtblad stevig aan de muur en/of de keukenkastjes bevestigd is.

Tussen binnen- en buitenwanden van de machine bevinden zich meerdere onderdelen. Daarom mag u beslist niet in de zijnwanden boren of schroeven.

Gewichtsverdeling van de deur

Technical line drawing of a mechanical component with circular housing and internal mechanism (no text or symbols)

Afhankelijk van het gewicht van het decorpaneel, kan het noodzakelijk zijn om de deurbalans opnieuw in te stellen. Dat doet u door in- of uitdraaien van de twee schroeven in de sokkel.

De deur is in balans als hij op een willekeurige stand blijft staan.

Belangrijk. De deur kan niet meer gebalanceerd worden als het gewicht van het decorpaneel meer dan 7,5 kg is.

Uitlijnen

Let erop dat de deur perfekt opent en sluit. Verdraai daartoe eventueel de voorste stelvoetjes.

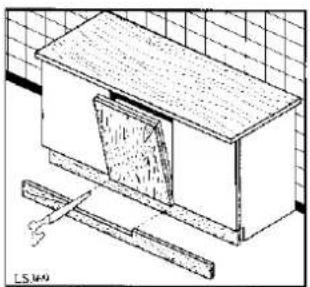

Aanpassen van de plint

Line drawing of a cabinet with a door and a ruler beside it, set against a tiled wall (no text or symbols)

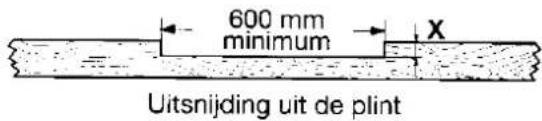

Om de deur volledig te kunnen openen, moet eventueel de plint van de nis aangepast worden.

Via de hoogte (a) en de diepte (b) in de tekening, vindt u de uitzaagmaat 600 mm breed bij (X) mm hoog voor de plint ter plaatse van de machine.

a b LS009

	Hoogte (a)*
	170	160	150	140	130	120	110	100
40	34	29	25	22	20	20	17	15
50	35	29	25	22	20	18	18	15
60	33	28	25	22	20	18	16	15
70	32	26	22	20	20	16	15	15
80	/	21	20	16	15	15	12	12
90	/	/	12	11	10	10	10	10
100	/	/	/	5	5	5	5	5

(*) mm

600 mm minimum X Uitsnijding uit de plint
