MANUAL DE UTILIZARE ZCG661GW ZANUSSI

Informații privind siguranța ____ 2

Instrucțiuni privind siguranța ____ 3

Descrierea produsului ____ 7

Înainte de prima utilizare ____ 8

Plită - Utilizarea zilnică ____ 8

Plită - Recomandări ajutătoare ____ 9

Plită - Îngrijirea și curățarea ____ 9

Cuptor- Utilizarea zilnică ____ 10

Cuptor - Utilizarea accesoriiilor ____ 11

Cuptor - Recomandări ajutătoare ____ 12

Cuptor - Îngrijirea și curățarea ____ 14

Ce trebuie făcut dacă... ____ 16

Instalarea ____ 17

Protejarea mediului înconjurător ____ 21

Ne rezervăm dreptul asupra efectuării de modificări.

Informații privind siguranța

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil dacă instalarea și utilizarea incorrectă a aparatului provoacă răniri și dau ne. Păstrați întotdeauna instrucțiunile împreună cu aparatul pentru consultare ulterioară.

Siguranța copiilor și a persoanelor vulnerabile

Avertizare Risc de sufocare, de rănire sau de provocare a unei incapacități funcționale permanente.

• Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele fără cunoștințe sau experiență dacă sunt supravegheate de o persoană responsabilă pentru siguranța lor.
• Nu lăsați copiii să se joace cu aparatul.
• Nu lăsați la îndemâna copiilor ambalajul produsului.
• Nu lăsați copiii și animalele să se apropie de aparat atunci când acesta este în funcțiune sau când se răcește. Componentele accesibile sunt fierbinti.
• Dacă aparatul are un dispozitiv de siguranță pentru copii, vă recomandăm să-l activați.
• Curățarea și întreținerea curentă nu trebuie efectuate de copii nesupravegheați.

Aspecte generale privind siguranța

• Aparatul și părțile accesibile ale acestuia devin fierbinti pe durata utilizării. Nu atingeți elementele de încălzire.
• A nu se folosi aparatul prin intermediul unui cronometru extern sau cu un sistem telecomandat separat.
• Gătirea neasistată la plită folosind grăsimi sau ulei poate fi periculoasă și poate provoca un incendiu.
• Nu încercați niciodată să stingeți focul cu apă. Opriți aparatul și acoperiți flacăra cu un capac sau cu o pătură anti-incendiu.
• Nu depozitați nimic pe suprafețele de gătit.
• Nu folosiți un aparat de curățat cu abur pentru a curăța apara-tul.
• Obiectele de metal, de ex. cuțitele, furculițele, lingurile și capa- cele nu trebuie puse pe suprafața plitei, deoarece se pot înfier- bânta.
• Ştergeți toate resturile varsate pe capac înainte de deschidere. Lăsați suprafața plitei să se răcească înainte de a închide ca-pacul.
• Nu folositi substanțe abrazive dure sau răzuitoare ascuțite de metal pentru a curăța sticla ușii deoarece acestea pot zgâria suprafața, ceea ce poate conduce la spargerea sticlei.

Instrucțiuni privind siguranța

Instalarea

Avertizare Doar o persoană calificată trebuie să instaleze acest aparat.

• Îndepărtați toate ambalajele.
• Dacă aparatul este deteriorat, nu îl instalați sau utilizati.
• Respectați instrucțiunile de instalare furnizate împreună cu aparatul.
• Procedați cu atenție sporită atunci când mutați aparatul deoarece acesta este greu. P urtați întotdeauna mănuși de protecție.

- Nu trageți aparatul de mâner.

www.zanussi.com

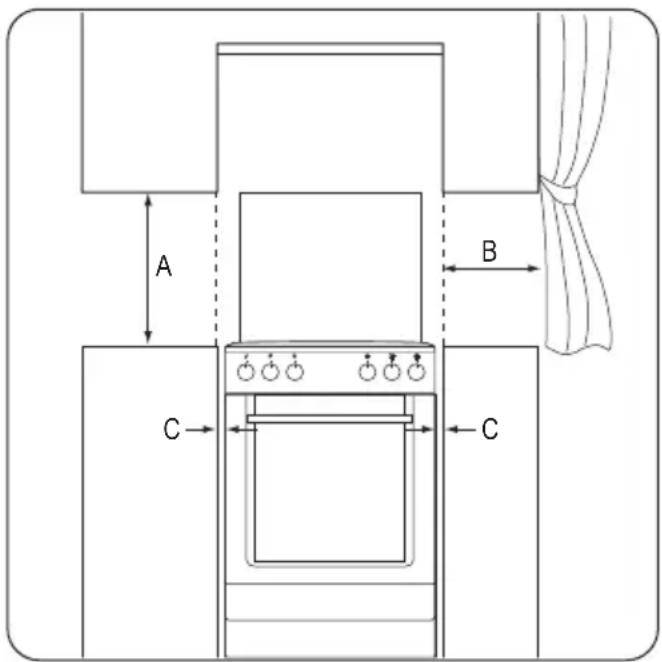

• Respectați distanțele minime față de alte aparate și corpuri de mobilier.
• Verificați dacă aparatul este instalat având în jurul său structuri de siguranță.
• Laturile aparatului trebuie să rămână în apropierea altor aparate sau unități cu aceeași înălțime.
• Nu instalați aparatul pe o platformă.
• Nu așezați aparatul lângă o ușă sau sub o fereastră. Astfel, vasele fierbinți de pe aparat nu vor cădea atunci când ușa sau fe-reastra va fi deschisă.

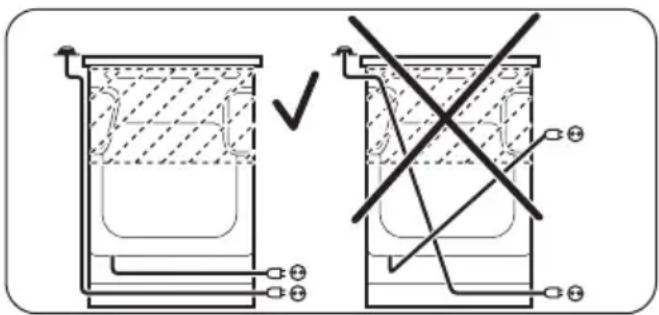

Conexiunea la rețeaua electrică

Avertizare Risc de incendiu și de electrocutare.

• Toate conexiunile electrice trebuie realizate de câtre un electrician calificat.
• Aparatul trebuie legat la împământare.

- Verificați dacă informațiile de natură electrică, specificate pe plăcuța cu datele tehnice, corespund sursei de tensiune. Dacă nu, contactați un electrician.

- Folosiți întotdeauna o priză cu protecție la electrocutare corect instalată.

- Nu folosiți adaptoare cu căi multiple și cabluri prelungitoare.

- Procedați cu atenție pentru a nu deteriora ștecherul și cablul de alimentare electrică. Contactați centrul de service sau un electrician pentru a schimba un cablu de alimentare deteriorat.

- Nu lăsați cablurile de alimentare electrică să intre în contact cu ușa aparatului, în special atunci când ușa este fierbinte.

- Protecția la electrocutare a pieselor sub tensiune și izolate trebuie fixată astfel încât să nu permită scoaterea ei fără folosi-rea unor unelte.

- Introduceți ștecherul în priză numai după încheierea procedurii de instalare. Asigurați-vă că priza poate fi accesată după instalare.

- Dacă priza de curent prezintă jocuri, nu conectați la ea ștecherul.

- N u t r a g e ți de cablul de alimentare scoate din priză aparatul. Trageti întot-deauna de ștecher.

- Folositi doar dispositive de izolare adecvate: întrerupătoare pentru protectția liniei, siguranțe fuzibile (siguranțele cu șurub trebuie scoase din suport), mecanisme de decuplare pentru scurgeri de curent și contactoare.

- Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care vă permite să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o

deschidere între contacte de cel puțin 3 mm.

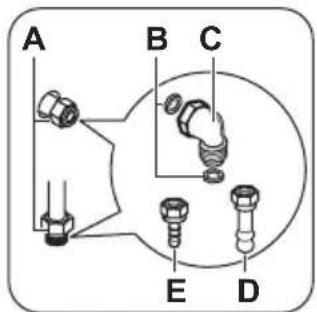

Racordul la gaz

• Toate racordurile la gaz trebuie realizate de câtre o persoană calificată.
• Verificați dacă aerul circulă în jurul aparatului.
• Informațiile despre alimentarea cu gaz se găsesc pe plăcuța de date tehnice.
• Acest aparat nu este conectat la un dispozitiv care să evacueze produsele rezultate în urma combustiei. Aparatul se racordează în conformitate cu reglementările în vigoare privind instalarea. Acordați o deosebită atenție la aspectele referitoare la o ventilație adecvată.

Utilizarea

Avertizare Risc de vătămare, arsuri sau de electrocutare.

• Utilizați acest aparat într-un mediu casnic.
• Nu modificati specificațiile acestui aparat.
  • Nu blocați fantele de ventilatie. aflate

- Nu lăsați aparatul nesupravegheat în timpul funcționării.

- Dezactivați aparatul după fiecare întrebuințare.

- Aparatul devine fierbinte în interior pe durata funcționării. Nu atingeti elementele de încălzire care sunt în aparat. Folosiți întot-deauna mănuși de protecție pentru a scoate sau a pune în cuptor accesorii sau vase.

Procedați cu atenție la deschiderea ușii pentru a aparatului atunci când aparatul este în functiune. Este posibilă emisia de aer fier- binte.

• Nu acționați aparatul având mâinile umede sau când acesta este în contact cu apa.
• Nu aplicați presiune asupra ușii deschise.
• Tineți întotdeauna închisă ușa aparatului atunci când acesta este în funcțiune.
• Nu puneți tacâmuri sau capace de oale pe zonele de gătit. Acestea devin fierbinti.

• După utilizare, opriți zona de gătit.

• Nu utilizați aparatul ca suprafață de lucru sau ca loc de depozitare.

• Asigurați o bună ventilare a camerei în care aparatul este instalat.
• Folosiți doar vase stabile cu forma corectă și diametrul mai mare decât dimensiunile arzătoarelor.
• Când rotiți brusc butonul de la poziția de maxim la cea de minim asigurați-vă că flacăra nu se stinge.
• Pozitionați vasele central pe inele și nu le lăsați să iasă în afara marginii suprafeței de gătit.
• Utilizați doar accesoriiile furnizate împreună cu aparatul.
• Nu instalați adaptoare de flacără pe arzător.

Avertizare Pericol de explozie sau incendiu.

• Grăsimile și uleiul, atunci când sunt încălzite, pot elibera vapori inflamabili. Țineți flăcările sau obiectele încălzite departe de grăsimi și uleiuri atunci când gătiți.
• Vaporii pe care îi eliberează uleiul foarte fierbinte pot să se aprindă spontan.
• Uleiul folosit, care conține resturi de mâncare, poate lua foc la temperaturi mai mici față de uleiul care este utilizat pentru prima dată.
• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse adiacent sau deasupra acestuia.
• Nu lăsați scânteile sau flăcările deschise să intre în contact cu aparatul atunci când deschideți ușa.
• Deschideți ușa aparatului cu atenție. Utilizarea unor ingrediente cu conținut de alcool poate determina prezența aburilor de alcool în aer.

Avertizare Pericol de deteriorare a aparatului.

- Pentru a preveni deteriorarea sau decolorarea emailului:

– Nu puneti vase sau alte obiecte în aparat direct pe baza acestuia.
– Nu puneti folie din aluminiu direct pe baza aparatului.
- nu puneti apă direct în aparatul fierbinte.
- nu țineți vase umede și alimente în interior după încheierea gătirii.
– procedați cu atenție la demontarea sau instalarea accesoriiilor.

- Decolorarea emailului nu are niciun efect asupra funcționării aparatului. Nu este un defect în ceea ce privește garanția legală.

- Pentru prăjituri moi utilizați o tavă de copt adâncă. Sucurile de fructe lasă pete care pot fi permanente.

- Nu tineți vase pe panoul de comandă.

- Nu permiteți evaporarea completă a lichidului din vase.

- Procedați cu atenție pentru a nu lăsa obiecte sau vase să cadă pe aparat. Suprafața poate fi deteriorată.

- Nu activați zonele de gătit cu vase goale pe ele sau fără vase.

- Nu puneti folie din aluminiu pe aparat.

- Vasele realizate din font ă, aluminiu sau cu bazele deteriorate pot zgâria suprafața vitroceramică. Ridicați întotdeauna aceste obiecte atunci când trebuie să le mutați pe suprafața de gătit.

Capac

• Nu modificati specificațiile acestui capac.
• Curățați capacul la intervale regulate.
• Nu deschideți capacul când există lichide vărsate pe suprafață.
• Înainte de a închide capacul stingeți toate arzătoarele.
• Nu închideți capacul până când plita și cuptorul nu se răcesc complet.
• Capacele de sticlă se pot sparge când sunt încălzite (dacă este aplicabil).

Avertizare Risc de incendiu și de arsuri.

- Nu puneti raftul cuptorului plin cu alimente pe cel mai înalt nivel.

Îngrijirea și curățarea

Avertizare Pericol de rănire, incendiu sau de deteriorare a aparatului.

• Înainte de a curăța aparatul, deconectați-l și scoateți ștecherul din priză.
• Verificați dacă aparatul s-a răcit. Există riscul de spargere a panourilor vitrate.
• Înlocuiti imediat panourile vitrate ale uşii dacă acestea sunt deteriorate. Contactați Centrul de Service.

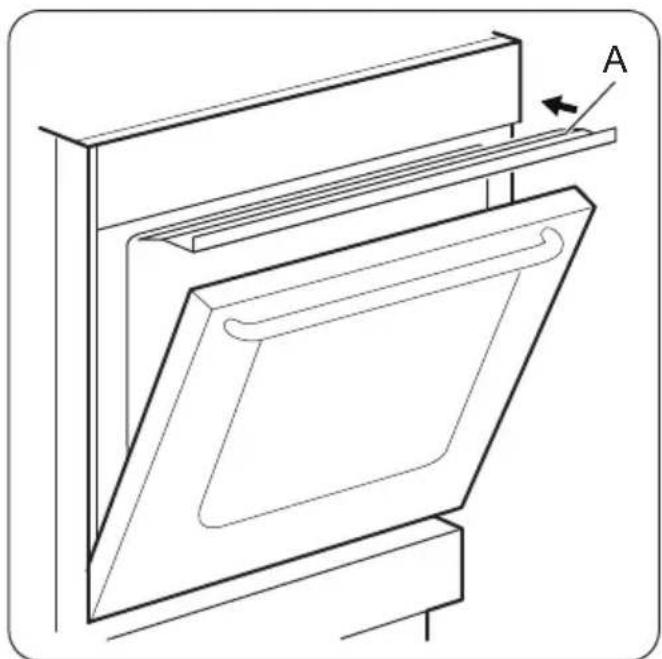

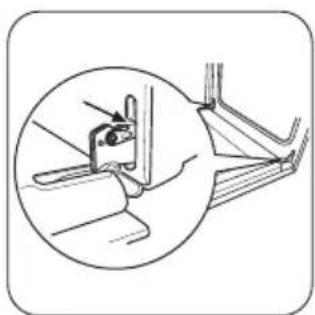

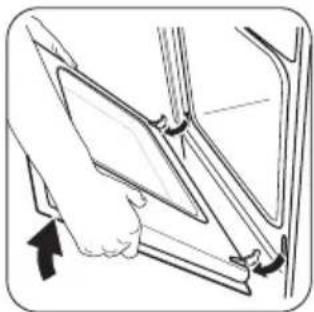

• Atenție când scoateți ușa aparatului. Aceasta este grea!
• Curățați regulat aparatul pentru a preveni deteriorarea materialului de la suprafață.
• Resturile de grăsimi sau de alimente din aparat pot duce la aparitția unui incendiu.

• Curățați aparatul cu o lavetă moale umedă. Utilizați numai detergenți neutri. Nu folositți produse abrazive, bureți abrazivi, solventi sau obiecte metalice.

• Dacă folosiți un spray pentru cuptor, respectați instrucțiunile de siguranță de pe ambalaj.

• Nu curățați emailul catalitic (dacă este cazul) cu nici un tip de detergent.
• Nu curățați arzătoarele în mașina de spălat vase.

Bec interior

- Tipul de bec sau de lampă cu halogen utilizat pentru acest aparat este destinat exclusiv aparatelor electrocasnice. Nu îl utilizați în alte scopuri.

Avertizare Risc de electrocutare.

• Deconectați aparatul de la sursa de alimentare electrică înainte de a înlocui becul.
• Folositi doar becuri cu aceleași specificații.

Service

- C o n t a c t a ți centrul de service pentru rep rea aparatului. Vă recomandăm să utilizați doar piese de schimb originale.

Aruncarea la gunoi

Avertizare Risc de rănire sau de sufocare.

• Deconectați aparatul de la sursa de alimentare.
  • Tăiați cablul electric și îndepărtați-l.
• Scoateți dispozitivul de blocare a ușii pentru a preveni închiderea copiilor sau a animalelor de companie în aparat.

Scurtă prezentare generală

1 Panoul de comandă
2 Buton generator de scânteie
3 Butoane pentru plită
4 Buton pentru funcțiile cuptorului
5 Buton pentru becul cuptorului
6 Grătar
7 Becul cuptorului
8 Plăcuță date tehnice
9 Nivelurile raftului

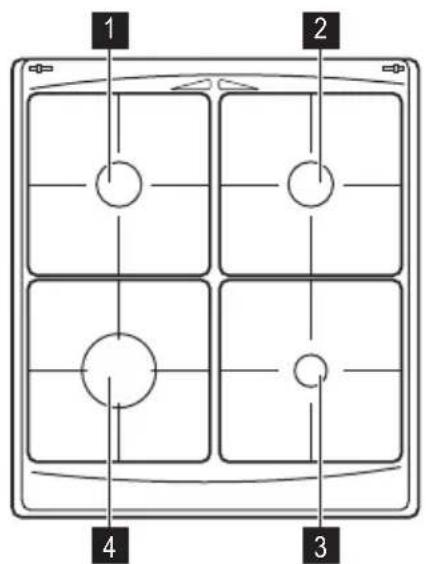

Configurația plitei de gătit

1 Arzător semi-rapid
2 Arzător semi-rapid
3 Arzător auxiliar
4 Arzător rapid

Accesorile

• Grătarul cuptorului
  Pentru veselă, forme pentru prăjituri, fripturi.

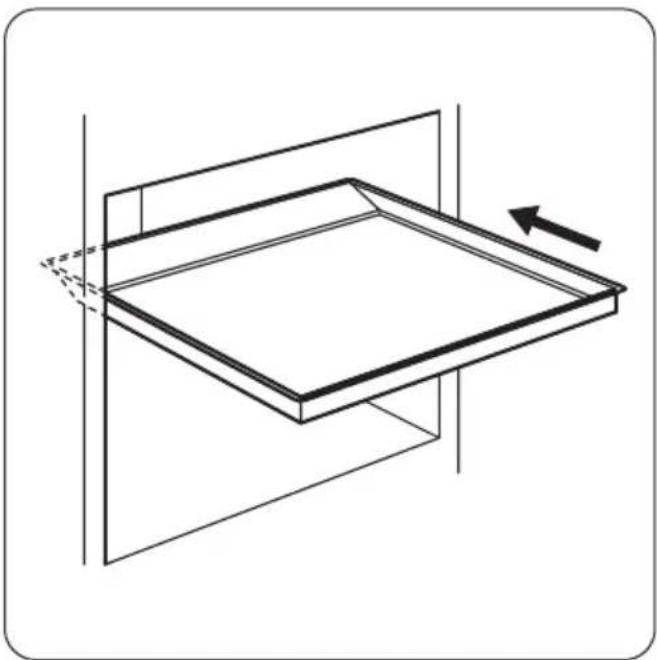

  • Tavă de copt plată
  Pentru prăjituri și fursecuri.
• Deflector pentru grătar
  Pentru protejarea butoanelor în timpul utilizării grătarului.

- Compartiment de păstrare

Sub cuptor se află compartimentul de depozitare.

Pentru a utiliza compartimentul, ridicati ușa frontală situată în partea inferioară, apoi trageți-o în jos.

Avertizare Compartimentul de depozitare poate deveni fierbinte în timpul funcționării aparatului.

Avertizare Consultați capitolele privind Siguranța.
i Îndepărtați ambalajele, atât din interiorul cuptorului cât și din exteriorul lui, înainte de a-l utiliza. Nu înlăturați plăcuța cu datele tehnice.
Atenție Pentru a deschide ușa cuptorului, apucați întotdeauna de mijlocul mânerului.

Prima curățare

• S co a t e ti toate componentele aparatului.
• Curățați aparatul înainte de prima utilizare.

Atenție Nu utilizați agenti de curățare abrazivi! Aceștia pot deteriora suprafața. Consultați capitolul "Îngrijirea și curățarea".

Preîncălzirea

Setați cuptorul pe temperatura maximă și lăsați-l să funcționeze gol timp de 45 de min- nute, pentru a arde toate reziduurile de pe suprafața cavității. Este posibil ca accesoriiile să se încălzească mai tare decât în cazul uti- lizării normale. Cu această ocazie, cuptorul poate degaja un miros neplăcut. Acest lucru este normal. Asigurați-vă că încăperea este bine aerisită.

Plită - Utilizarea zilnică

Avertizare Consultați capitolele privind Siguranța.

Aprinderea arzătorului

Avertizare Procedați cu atenție când utilizați flacără deschisă în bucătărie.

Producătorii nu își asumă nicio responsabilitate în cazul utilizării necorespunzătoare a flăcării.

i Aprindeți întotdeauna arzătorul anterior punerii vaselor pe acesta.

Pentru a aprinde arzătorul:

1. Tineți apăsat butonul generator de scân- tei ✿.

2. Rotiți butonul de comandă la stânga în poziția maximă ♘. Apăsați butonul înăuntru și mențineți.

3. Eliberați butonul generator de scântei, dar mențineți butonul de comandă a gazului în această poziție timp de aproximativ 10 secunde; astfel se va încălzi termocuplul. În caz contrar, alimentarea cu gaz va fi întreruptă.

4. După ce flacăra este constantă, o puteți ajusta.

În cazul în care, după câteva încercări arzătorul nu se aprinde, verificați poziția corectă a coroanei și capacului arzătorului.

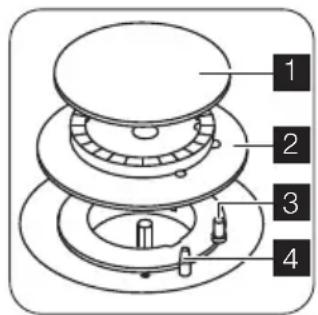

1 Capac arzător
2 Coroană arzător
3 Bujie de aprindere
4 Termocuplu

Avertizare Dacă arzătorul nu se aprinde după 10 secunde, eliberați butonul de control, rotiți-l pe poziția Oprit și încercați să-l aprindeți din nou.

Important Aprinderea arzătorului se poate face și fără dispozitivul electric (de ex. când în bucătărie nu este disponibilă o sursă de curent electric). Pentru aceasta, apropiati flacăra de arzător, rotiți butonul corespunzător în poziția debitului maxim de gaz și apăsați-l timp de 10 secunde.

Dacă arzătorul se stinge din întâmplare, rotiți butonul de control pe poziția "off" (oprit) și încercați să aprindeți arzătorul din nou după cel puțin 1 minut.

Plită - Recomandări ajutătoare

Economia de energie

• Pe cât posibil, acoperiți întotdeauna vasele cu capace.
• Când lichidul începe să fiarbă, reduceți intensitatea flăcării astfel încât lichidul să fiarbă liniștit.

Avertizare Folosiți oale și cratițe cu dimensiunea bazei corespunzătoare cu dimensiunea arzătorului.

Nu utilizați vase de gătit care depășesc marginile plitei.

Plită - Îngrijirea și curățarea

Avertizare Consultați capitolele privind Siguranța.

Avertizare Înainte de curățare, opriți aparatul și lăsați-l să se răcească.

Avertizare Din motive de siguranță, nu curățați aparatul cu un sistem de curățat cu aburi sau cu presiune mare.

Avertizare Nu utilizati substanțe de curățare abrazive, bureți din sărmă sau substanțe acide, deoarece pot deteriora aparatul.

- Pentru a curăța piesele emailate, capacul și coroana arzătorului, spălați-le cu apă caldă și săpun.

i Generatorul de scântei poate porni automat în momentul în care porniți sursa de curent, după instalare sau după o pană de curent. Acest lucru este normal.

Stingerea arzătorului

Pentru a stinge flacăra, rotiți butonul pe simbolul.

Avertizare Micşorați întotdeauna flacăra sau opriți-o înainte de a lua vasele de pe arzător.

Arzător	Diametre vase de gătit
Rapid 160 - 260 mm
Semi-rapid 140 - 240 mm
Auxiliar 120 - 180 mm

Folosiți vase de gătit cu partea inferioară cât mai groasă și plată.

• Spălați piesele din oțel inoxidabil cu apă, iar apoi uscați-le cu o lavetă moale.
• Suporturile pentru vase nu sunt adecvate pentru spălarea automată; acestea trebuie spălate manual.
• Asigurați-vă că așezați corect suporturile pentru vase după ce le-ați curățat.
• Pentru o funcționare corectă a arzătoare- lor, asigurați-vă că brațele suporturilor pen- tru vase se află în centrul arzătorului.
• Pentru a preveni deteriorarea suprafetei plitei, procedați cu atenție când reașezați suporturile pentru vase.

După curățare, uscați aparatul cu o cârpă moale.

Avertizare Consultați capitolele privind Siguranța.

Funcțiile cuptorului

Cuptorul are următoarele funcții:

Funcția cuptorului		Aplicație
	Pozitția oprit	Pentru a dezactiva aparatul.
[5720]	Alimentare maximă cu gaz	Pentru a regla temperatura cuptorului - poziția cea mai mare.
	Pizza Pentru a face pizza.
	Alimentare minimă cu gaz	Pentru a regla temperatura cuptorului - poziția cea mai joasă.
	Grătar	Pentru frigerea la grătar a alimentelor plate, în mijlocul grătarului. Pentru a face pâine prăjită.
	Becul cuptorului	Pentru a ilumina interiorul cuptorului fără nici o funcție de gătit. Pentru a folosi această funcție apăsați pe butonul pentru becul cuptorului.

Gătitul în cuptorul cu gaz

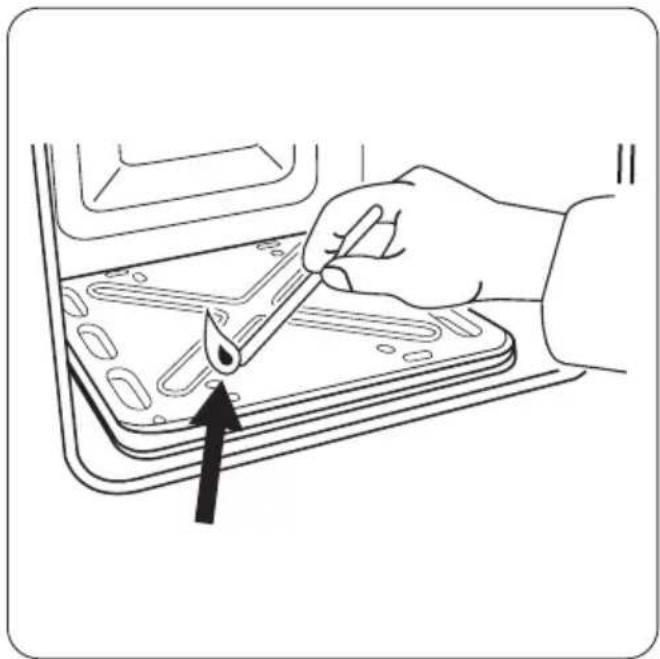

Aprinderea arzătorului cu gaz al cuptorului:

1. Deschideti uşa cuptorului.
2. Tineți flacăra lângă orificiul din partea inferioară a cavității cuptorului.

1. Rotiți butonul pentru funcțiile cuptorului spre stânga în poziția maximă și apăsați-l in acelasi timp.

2. La aprinderea flăcării, mențineți butonul de comandă a cuptorului cu gaz în această poziție timp de aproximativ 15 secunde.

După aprindere:

1. Eliberați butonul.
2. Închideți ușa cuptorului.
3. Rotiți butonul pentru funcțiile cuptorului pe setarea necesară.

Dispozitivul de siguranță al cuptorului:

Cuptorul este dotat cu un termocuplu. Acesta opreşte fluxul de gaz dacă flacăra se stinge.

Dacă arzătorul de gaz al cuptorului nu se aprinde sau dacă se stinge accidental:

1. Eliberați butonul pentru funcțiile cuptorului și rotiți-l în poziția "oprit".
2. Deschideti uşa cuptorului.
3. După un minut, încercați să reaprindeți arzătorul.

Stingerea arzătorului cuptorului

Pentru a stinge flacăra, rotiți butonul pe poziția oprit.

Utilizarea grătarului

Avertizare

Nu lăsați aparatul nesupravegheat în timpul funcționării grătarului. Componentele accesibile ale aparatului se încing. Există pericol de arsuri.

Avertizare în timpul funcționării grătarului nu permiteți apropierea ilor. Există pericol de arsuri.

Avertizare Nu utilizați niciodată grătarul cu ușa închisă. Există pericol de incendiu sau de emisii de monoxid de carbon.

1. Deschideti uşa cuptorului.
2. Montați deflectorul grătarului A în poziție, deasupra ușii. Asigurați-vă că cele două dispozitive de blocare se cuplează corect în găurile din partea superioară a cadrului frontal al cavității cuptorului (sub panoul de comandă).

1. Apropiati o sursă de foc de orificiile arzătorului.

Cuptor - Utilizarea accesorilor

Avertizare Consultați capitolele privind Siguranța.

1. Rotiți butonul de comandă a cuptorului cu gaz pe poziția Grătar 📄 . Apăsați butonul și mențineți.

Atentie

Asigurați-vă că rotiți butonul până la capăt, evitând poziția intermediară între Oprit și Grătar. Generatorul de scântei poate rămâne activ în pozițiile intermediare.

1. Preîncălziți grătarul timp de 5-10 minute.
2. Puneti carnea pe raftul cuptorului, iar raftul pe nivelul 3.

Avertizare Nu puneți carnea pe cel mai înalt nivel al cuptorului. Există pericolul ducerii unui incendiu.

1. Puneti o tavă de copt sau tava de coacere dedesubt, pe nivelul 2 al cuptorului, pentru a colecta sucul.

Nu puneti carnea direct în tava de copt sau în cea de coacere.

1. Lăsați ușa puțin întredeschisă.
2. Când se rumenește pe o parte, întoarceți carnea cu o furculiță pentru a evita pier-derea sucului natural.
3. Când se rumenește și pe cealaltă parte, scoateți carnea din cuptor.

Dacă grătarul nu se aprinde sau dacă se stinge accidental:

1. Eliberați butonul de comandă a cuptorului cu gaz și rotiți-l pe poziția oprit.
2. Deschideti uşa cuptorului.
3. După un minut, încercați să reaprindeți grătarul.

Inchiderea arzătorului grătarului

Pentru a stinge flacăra, rotiți butonul în poziția oprit.

Montarea tăvii de coacere

Puneți tava în centrul cuptorului, între peretele frontal și cel posterior. Astfel căldura va pu-

tea circula în fața și în spatele tăvii. Tava trebuie poziționată ca în imagine, cu partea în-clinată în spate.

Avertizare Nu împingeți tava până la peretele posterior al cuptorului. În caz contrar, circulația căldurii în jurul tăvii va fi împiedicată. Este posibil ca alimentele să se ardă, în special în partea din spate a cuptorului.

Cuptor - Recomandări ajutătoare

Atenție Pentru prăjituri foarte umede utilizați o tavă de copt adâncă. Sucul fructelor poate păta ireversibil smaltul.

• Aparatul are patru niveluri pentru rafturi. Numărați nivelurile rafturilor din partea de jos a podelei aparatului.
• Umezeala poate produce condens în aparat sau pe sticla ușii. Acest lucru este normal. Utilizatorul trebuie să se îndepărteze întotdeauna de aparat atunci când deschi-de ușa aparatului pe durata gătirii. Pentru a reduce condensul, lăsați aparatul să func-tioneze timp de 10 minute înainte de gătire.
• Ştergeti umezeala după fiecare utilizare a aparatului.
• Nu puneti obiecte direct pe podeaua aparatului și nu acoperiți componentele cu folie din aluminiu atunci când gătiți. În caz contrar, este posibilă modificarea rezultatelor obținute și deteriorarea stratului de email.

Coacerea prăjiturilor

- Preîncălziți cuptorul timp de circa 10 minute înainte de coacere.

• Nu deschideți ușa cuptorului înainte ca 3/4 din durata de coacere să fi trecut.
• Dacă utilizati două tăvi de coacere în ace-lași timp, lăsați un nivel liber pentru raft în-tre ele.

Gătirea cărnii și a peștelui

• Nu gătiți carne cu greutatea sub 1 kg. Găti-rea unor bucăți prea mici face carnea prea uscată.
• Utilizați o tavă de scurgere pentru alimentele foarte grase pentru a evita petele pe cuptor care pot fi permanente.
• Lăsați carnea aproximativ 15 minute înainte de a o tăia, astfel încât sucul să nu se prelingă afară.
• Pentru a împiedica formarea de prea mult fum în cuptor pe durata frigerii, se recommandă adăugarea de puțină apă în tava de scurgere. Pentru a preveni condensarea fumului, adăugați apă de fiecare dată după ce se evaporă.

Durate de gătit

Duratele de gătit depind de tipul de alimente, de consistența și volumul lor.

La început, monitorizați performanța când gătiți. Găsiti cele mai bune setări (setarea căldurii, durata de gătit, etc.) pentru vasele,

rețetele și cantitățile dvs. când utilizați acest aparat.

Cooking table

Aliment	Tip tavă și nivel raft	Durata de preîncălzi-re (minute) 1)	Lungi-mea flăcării2)	Durata de gătire/coa-cere (minu-te)
Patiserie (250 g)	din aluminiu la nivelul 3	15	3 - 4	20 - 30
Patiserie (250 g)	emailată la nivelul 3	15	3 - 4	20 - 25
Prăjitură scăzută (1000 g)	din aluminiu la nivelul 3	10	5	30 - 40
Prăjitură scăzută (1000 g)	emailată la nivelul 3	10	5	30 - 35
Plăcintă cu mere (2000 g)	din aluminiu / emailată la ni-velul 3	10 6 40 - 50
Plăcintă cu mere (1200 + 1200 g)	2 forme rotunde din aluminiu (diametru: 20 cm) la nivelul 3	10 6 60 - 70
Prăjiturele (500 g)	din aluminiu la nivelul 3	10	5	30 - 40
Prăjiturele (500 g)	emailată la nivelul 3	10	5	25 - 35
Pandispan fără grăsimi (350 g)	1 formă rotundă (diametru: 26 cm) la nivelul 3	10 5 30 - 40
Pandispan fără grăsimi (350 g)	1 formă rotundă (diametru: 26 cm) la nivelul 3	10 5 30 - 35
Tort de clătite (1500 g)	din aluminiu / emailată la ni-velul 3	-	5	50 - 60 3)
Pui, întreg (1400 g)	raftul cuptorului la nivelul 3 4)	- 7 50 - 60
Aluat de prăjitură (800 g)	din aluminiu / emailată la ni-velul 3	20 7 10 - 15
Prăjitură dospită umplută (1200 g)	din aluminiu la nivelul 3	15	6	40 - 50
Prăjitură dospită umplută (1200 g)	emailată la nivelul 3	15	6	35 - 45
Pizza (1000 g)	din aluminiu la nivelul 3	10	7	25 - 35
Pizza (1000 g)	emailată la nivelul 3	10	7	20 - 30
Prăjitură cu brânză (2600 g)	din aluminiu / emailată la ni-velul 3	- 5	90 - 100
Aluat tartă cu mere (1900 g)	din aluminiu / emailată la ni-velul 3	15 6 - 7 50 - 60
Prăjitură de Crăciun (2400 g)	din aluminiu / emailată la ni-velul 3	15	5	60 - 70 5)
Quiche Lorraine (1000 g)	1 formă rotundă din aluminiu (diametru: 26 cm) la nivelul 2	15 6 - 7 40 - 50
Quiche Lorraine (1000 g)	1 formă rotundă emailată (diametru: 26 cm) la nivelul 2	15 6 - 7 30 - 40
Pâine țărănească (750 + 750 g)	2 tăvi aluminizate (lungime: 20 cm) la nivelul 3	15 6 50 - 60
Pandișpan românesc (600 + 600 g)	2 tăvi aluminizate (lungime: 25 cm) la nivelul 3	10 5 30 - 40
Ruladă (500 g)	din aluminiu / emailată la ni-velul 3	10 5 20 - 30
Bezele (400 g)	din aluminiu / emailată la ni-velul 3	- 4 45 - 55
Mini Choux (500 g)	din aluminiu la nivelul 3	10	6	30 - 40
Mini Choux (500 g)	emailată la nivelul 3	10	6	25 - 35
Prăjitură sfărâmicioasă (1500 g)	din aluminiu la nivelul 3	15	6 - 7	35 - 45
Prăjitură sfărâmicioasă (1500 g)	emailată la nivelul 3	15	6 - 7	30 - 40
Pandișpan (600 g)	din aluminiu la nivelul 3	10	5	30 - 40
Pandișpan (600 g)	emailată la nivelul 3	10	5	30 - 35
Prăjitură cu unt (600 g)	din aluminiu la nivelul 3	15	5 - 6	30 - 40
Prăjitură cu unt (600 g)	emailată la nivelul 3	15	5 - 6	30 - 35

1) Pozitia butonului cuptorului este aceeași pentru preîncălzire și gătire.
2) Setare aproximativă a debitului de gaz (1 - înălțimea minimă a flăcării 3 mm, 8 - înălțimea maximă a flăcării 7 mm).
3) După oprirea aparatului, lăsați prăjitura în cuptor încă 7 minute.
4) Puneti o tavă de copt pe nivelul 2 al cuptorului, sub raft.
5) După oprirea aparatului, lăsați prăjitura în cuptor încă 10 minute.

Pentru rezultate optime, când pregătiți pizza rotiți butonul pentru funcțiile cuptorului în poziția pentru Pizza.

Cuptor - Îngrijirea și curățarea

Avertizare Consultați capitolele privind Siguranța.

• Curățați partea din față a aparatului cu o cârpă moale, înmuiată în apă caldă și un agent de curățare.
• Pentru a curăța suprafețele metalice, folo- siti un agent de curățare obișnuit

• Curățați interiorul cuptorului după fiecare utilizare. În acest mod puteți îndepărța mai ușor murdăria, care nu se va arde.

• Îndepărtați murdăria rezistentă cu produse speciale de curățat cuptorul.

• Curățați toate accesoriiile cuptorului (cu o cârpă moale, cu apă caldă și un agent de curățare) după fiecare utilizare, apoi lăsațiile să se usuce.
• Dacă aveți accesorii neaderente, nu le curățați cu agenti agresivi, obiecte ascuțite sau prin spălare în mașina de spălat vase. În acest mod se poate distruge stratul antiaderent!

Curățarea ușii cuptorului

Uşa cuptorului are două panouri vitrate montate unul peste celălalt. Pentru a ușura curățarea cuptorului, ușa poate fi scoasă.

Avertizare Uşa cuptorului se poate

închide dacă încercați să scoateți panoul vitrat interior când ușa este încă asamblată.

Avertizare Verificați dacă panourile de sticlă sunt reci, înainte de a curăța ușa.

Există riscul de spargere a sticlei.

Avertizare Când panourile vitrate ale uşii sunt deteriorate sau au zgârieturi,

sticla devine slabă și se poate sparge. Pentru a preveni acest lucru, trebuie să le înlocuiti. Pentru instrucțiuni suplimentare, contactați centrul de service local.

Scoaterea uşii cuptorului și a panoului vitrat

① Deschideți complet ușa și apucați de cele două balamale ale ușii.

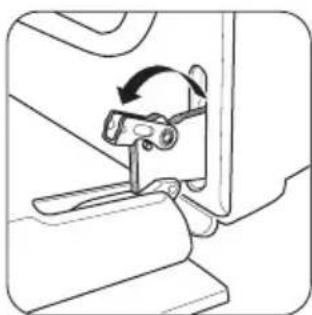

② Ridicați și rotiți pârghiile de pe cele două balamale.

3 Închideți ușa cup- torului până la prima poziție de deschide- re (jumătate). Apoi trageți spre înainte și scoateți-o din locaș.

④ Puneți ușa pe o suprafață stabilă, protejată de o lavetă moale.

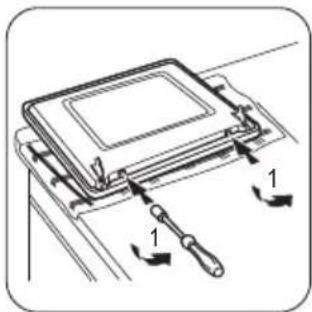

Cu o şurubelniţă scoateți cele 2 şuru-buri din partea de jos a uşii.

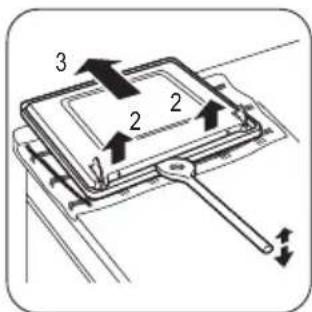

5 Pentru deschiderea uşii interioare utilizati o spatulă din lemn, plastic sau material similar. Tineți ușa exterioară și împingeti ușa interioară în sus.
Important Nu pier- deti şuruburile.
6 Ridicați ușa interioară.
⑦ Curățați interiorul ușii.
Curățați panoul vitrat cu apă caldă și săpun. Uscați cu grijă.

Avertizare Curățați panoul vitrat doar cu apă caldă și săpun. Agentii de curățare zivi, substanțele pentru înlăturarea lor și obiectele ascuțite (de exemplu e sau raclete) pot deteriora sticla.

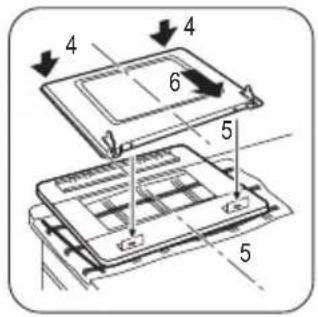

Introducerea uşii cuptorului și a panoului vitrat

După finalizarea procesului de curățare, montați ușa cuptorului. Pentru a face acest lucru, parcurgeți etapele în sens invers.

Becul cuptorului

Avertizare Aveți grijă când schimbați becul cuptorului. Deconectați Întotdeauna aparatul de la alimentare înainte de a înlocui becul. Există pericol de electrocutare.

Avertizare Becurile cu filament din acest aparat sunt becuri speciale utilizate numai la aparatele electrocasnice. Nu le utilizati pentru a ilumina camere sau zone din casă. Dacă trebuie să înlocuiti un bec, becul de schimb trebuie să fie de aceeași putere și dedicat pentru utilizarea în aparatele electrocasnice.

Înainte de a schimba becul cuptorului:

• Dezactiva ti aparatul.
• Decuplați siguranțele din tablou sau dezactivați întrerupătorul.
• Puneti o lavetă pe fundul cuptorului. Acest lucru ajută la protejarea becului și a capa-cului de sticlă.

Înlocuirea becului cuptorului:

1. Localizați capacul de sticlă al becului din spatele cavității.
   Rotiți capacul de sticlă al becului la stân-ga și scoateți-l.
2. Curățați capacul de sticlă.
3. Înlocuiti becul cuptorului cu un alt bec corespunzător, rezistent la o temperatură de 300 °C.
   Folosiți doar un bec de cuptor de același tip cu becul înlocuit. Trebuie să fie de aceeași putere și dedicat pentru utilizarea în aparatele electrocasnice.
4. Instalați capacul de sticlă.

Ce trebuie făcut dacă...

Problemă	Cauză posibilă	Soluție
Nu se produce scânteie la aprin-derea gazului.	Nu există alimentare cu energie electrică.	Asigurați-vă că unitatea este co-nectată la sursa de energie elec-trică și este pornită.
Nu se produce scânteie la aprin-derea gazului.	Nu există alimentare cu energie electrică.	Examinați siguranța instalației electrice a locuinței.
Nu se produce scânteie la aprin-derea gazului.	Capacul și coroana arzătorului nu sunt aliniate.	Capacul și coroana arzătorului trebuie să fie așezate în pozițiile corecte.
Flacăra arde inegal pe circumfe-rința arzătorului.	Coroana arzătorului este blocată de resturi alimentare.	Verificați dacă injectorul principal nu este blocat și coroana arzăto-rului nu este obstrucționată de resturi alimentare.
Aparatul nu funcționează.	Siguranța din tabloul de siguran-țe este decuplată.	Verificați siguranța. Dacă sigu-ranța declanșează mai mult de-cât o dată, adresați-vă unui elec-trician calificat.
Cuptorul nu se încălzește.	Cuptorul nu este activat.	Activați cuptorul.
Cuptorul nu se încălzește.	Nu au fost efectuate setările necesare.	Verificați setările.
Becul cuptorului nu funcționează.	Becul cuptorului este defect.	Înlocuiți becul cuptorului.
Aburul și condensul se depun pe alimente și în interiorul cuptorului.	Ați lăsat vasul cu mâncare prea mult timp în cuptor.	Nu lăsați vasele cu mâncare în cuptor mai mult de 15-20 minute după terminarea gătitului.

Dacă nu puteți găsi singur o soluție problemei, contactați dealerul sau centrul de service.

Datele necesare centrului de service se găsesc pe plăcuța cu date tehnice. Aceasta

este amplasată pe cadrul frontal din interiorul cuptorului.

Vă recomandăm să notați datele aici:

Model (MOD.) ......

PNC (codul numeric al produsului) ....

Numărul de serie (S-N.)

Instalarea

Avertizare Consultați capitolele privind Siguranța.

Amplasarea aparatului

Distanțe minime

Dimensiuni mm
A 690
B 150
C	20

Date tehnice

Dimensiuni
Înălțime	855 mm
Lățime 600 mm
Adâncime 600 mm
Putere electrică totala	15,6 W
Tensiune	230 V
Frecvență	50 Hz
Categorie gaz	II2H3B/P
Alimentare cu gaz	G20 (2H) 20 mbar
	G30/31 (3B/P) 30/30 mbar

Diametre by-pass

Arzător ∅ by-pass în 1/100 mm.
Auxiliar 29
Semi-rapid 32

Arzător ∅ by-pass în 1/100 mm.
Rapid 42
Cuptor 44

Arzătoarele de gaz

Arzător Putere normală kW	Putere re-dusă kW	Tip de gaz Presiune Diametru mbar	in-jectorului mm	Utiliza-rea g/h
Arzător au-xiliar	1,00	0,35	20	0,70
	1,00	0,35	28 - 30	0,50
	0,85	0,31	28 - 30	0,50
Arzător se-mi-rapid	2,00	0,43	20	0,96
	2,00	0,43	28 - 30	0,71
	1,70	0,38	28 - 30	0,71
Arzător ra-pid	3,00	0,72	20	1,19
	3,00	0,72	28 - 30	0,88
	2,60	0,63	28 - 30	0,88
Cuptor	2,70	0,90	20	1,20
	2,70	0,90	28 - 30	0,80
	2,35	0,78	28 - 30	0,80
Grătar	1,90	-	20	1,08
	1,90	-	28 - 30	0,71
	1,65	-	28 - 30	0,71

Racordul la gaz

Alegeti racorduri rigide sau utilizați o teavă flexibilă din oțel inoxidabil conformă cu reglementările în vigoare. Dacă utilizați tevi metalice flexibile, procedați cu atenție pentru ca acestea să nu intre în contact cu părțile mobile și să nu fie strivite.

Racordarea cu tevi flexibile nemetalice

Dacă se poate face ușor și complet verificarea racordului, puteți utiliza un racord flexibil. Trebuie să strângeti ferm cu coliere teava flexibilă.

Utilizați un suport pentru țeavă la montare. Strângeti bine suportul pentru țeavă de garni-

tură și continuați cu racordul de gaz. Țeava flexibilă este adecvată când:

• Nu poate deveni mai fierbinte decât temperatura camerei sau nu poate avea mai mult de 30 °C.
• Are o lungime de maxim 1500 mm.
• Nu se comprimă.
• Nu este supusă la tracțiune sau torsiune.
• Nu intră în contact cu margini ascuțite sau colțuri.
• Poate fi inspectată cu ușurință pentru a-i verifica starea.

Pentru conservarea tevii flexibile trebuie să verificați la intervale regulate dacă:

• Nu prezintă crăpături, tăieturi, urme de ar-suri la capete sau pe lungimea sa.
  – Materialul este la fel de elastic și nu s-a întărit.
  – Colierele nu sunt ruginite.
• Nu a expirat.

Dacă observați defecte, nu reparați țeava, ci înlocuiti-o.

Important După terminarea instalării, folosiți o soluție pe bază de apă și săpun (nu folosiți niciodată o flacără) pentru a verifica etanșeitatea perfectă a montajului.

Racordul de alimentare cu gaz se află în par-tea din spate a panoului de comandă.

Avertizare Înainte de a conecta racordul de gaz, scoateți ștecherul din priză sau decuplați siguranța din tablou. Închideți robinetul principal de alimentare cu gaz.

A) Punct de racordare la gaz (numai un sin-gur punct per aparat)
B) Garnitură
C) Racord ajustabil
D) Suport pentru teavă GPL
E) Suport pentru teavă gaz natural

Aparatul este configurat pentru gaz im- plicit. Pentru a schimba setarea alegeți din listă suportul pentru teavă corespunzător. Utilizați întotdeauna garnitura de etanșare.

Adaptarea la diferite tipuri de gaz

Avertizare Adaptarea la diferite tipuri de gaz trebuie efectuată exclusiv de către personal autorizat.

Acest aparat este proiectat pentru utilizare cu gaz natural (de la rețea).

Dacă sunt montate injectoarele cores- punzătoare, aparatul poate fi utilizat și cu gaz lichefiat (îmbuteliat).

Avertizare Înainte de a înlocui injectoarele, verificați dacă butoanele pentru gaz sunt în poziția "oprit" și decuplați aparatul de la rețeaua electrică. Lăsați aparatul să se răcească complet. Există riscul de vătămare.

Înlocuirea injectoarelor

Când schimbați tipul de gaz este necesară înlocuirea duzelor (injectoarelor).

1. Scoateți suporturile pentru vase.
2. Scoateți capacele și coroanele arzătoare- lor.
3. Scoateți injectoarele cu o cheie tubulară de 7 și înlocuiti-le cu cele necesare pentru tipul de gaz utilizat.
4. Pentru asamblarea componentelor parcurgeti aceleași etape în sens invers.
5. Înlocuiti eticheta cu datele tehnice (aflată lângă țeava de alimentare cu gaz) cu cea corespunzătoare nouului tip de gaz.

Această etichetă se găsește în pachetul livrat împreună cu aparatul.

Dacă presiunea gazului este variabilă sau diferită de presiunea necesară, trebuie montat un regulator de presiune corespunzător pe teava de alimentare cu gaz.

Reglarea nivelului minim

Pentru reglarea nivelului minim al arzătoare- lor:

1. Aprindeți arzătorul.
2. Rotiți butonul pe poziția de minim.
3. Scoateți butonul.
4. Reglați poziția şurubului de by-pass cu o şurubelniță subțire (A).

• D a că se trece de la gaz natural (de la rețea) la gaz lichefiat (îmbuteliat), strângeți până la capăt șurubul de reglare.
• D a că se trece de la gaz lichefiat (îmbuteliat) la gaz natural (de la rețea), slăbiti şurubul de by-pass cu circa 1/4 rotație.

Avertizare Când rotiți brusc butonul de la poziția de maxim la cea de minim asigurati-vă că flacăra nu se stinge.

Înlocuirea injectoarelor cuptorului

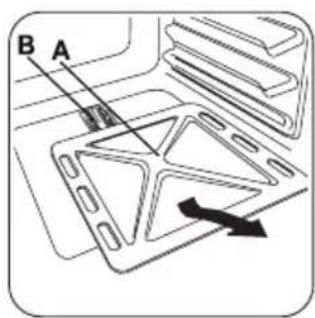

1. Pentru a avea acces la arzătorul (B) înlăturați podeaua interioară a cuptorului (A).

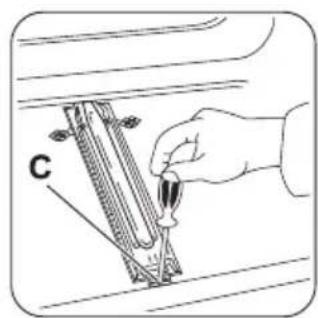

2. Desfaceți şurubul (C), care fixează arzătorul.
3. Scoateți cu atenție arzătorul din suportul injectorului (D).
   Deplasați-l încet spre stânga. Asigurati-vă că manşonul arzătorului rămâne pe capătul arzătorului. Nu apăsați cu forță

cablul de conectare al conductorului pentru termocuplu (F).

1. Desfaceți injectorul pentru arzător (D) cu o cheie tubulară de 7 mm și scoateți-l. Înlocuiti-l cu cel necesar.
2. Asamblati arzătorul în ordine inversă.
3. Înlocuiti eticheta cu tipul de gaz, aflată lângă racordul de alimentare, cu cea corespunzătoare noului tip de gaz.

Înlocuirea injectorului pentru arzătorul grătarului:

1. Eliberați şurubul care fixează arzătorul grătarului.
2. Eliberați injectorul pentru arzător cu o cheie tubulară de 7 mm și scoateți-l. Înlocuiti-l cu cel necesar.
3. Asamblati arzătorul în ordine inversă. Înainte de a fixa şurubul, verificați dacă arzătorul este împins corect către panoul din spate.

Reglarea nivelului minim al arzătorului:

1. Scoateți stecherul din priză.
2. Scoate ți butonul pentru funcțiile cuptorului.

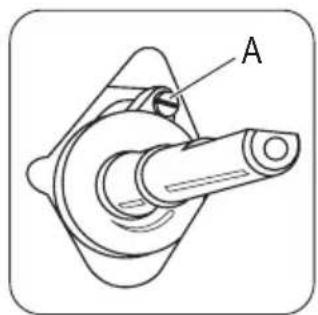

3. Ajustați şurubul de reglare by-pass (A) cu ajutorul unei şurubelnite subțiri.

Modificarea tipului de gaz	Ajustarea șurubului de reglare
De la gaz natural la gaz lichefiat	Strângeti complet șurubul de reglare.
De la gaz lichefiat la gaz natural	Desfaceti șurubul de reglare aproximativ 3/4 tură.

1. Ataşati butonul pentru funcțiile cuptorului.
2. Introduceți stecherul în priză.

Avertizare Štecherul poate fi introdus în priză numai după ce toate componentele au fost montate în pozițiile inițiale. Există riscul de vătămare.

1. Aprindeți arzătorul cuptorului cu gaz. Consultați secțiunea "Gătitul în cuptorul cu gaz: Aprinderea arzătorului cu gaz al cuptorului".
2. Reglați butonul pentru funcțiile cuptorului pe maxim și lăsați cuptorul să se încălzească pentru cel puțin 10 minute.
3. Rotiți butonul pentru funcțiile cuptorului din poziția maximă în cea minimă. Verificați flacăra. Dacă flacăra se stinge, re- petați procedurile descrise la punctele 1 - 7. La nivelul coroanei arzătorului, flacăra trebuie să fie mică și constantă.
   i Temperatura grătarului nu poate fi reglată. Pentru a obține o temperatură mai scăzută sau pentru a prelungi timpul pentru gătire, tava grătarului trebuie coborâtă și îndepărtată de flacără.

Protejarea mediului înconjurător

Simbolul e pe produs sau de pe ambalaj indică faptul că produsul nu trebuie aruncat împreună cu gunoiul menajer. Trebuie predat la punctul de colectare corespunzător pentru reciclarea echipamentelor electrice și electronice. Asigurându-vă că ați eliminat în mod corect produsul, ajutați la evitarea potențialelor consecințe negative pentru mediul înconjurător și pentru sănătatea persoanelor, consecințe care ar putea deriva din aruncarea necorespunzătoare a acestui produs. Pentru mai multe informații detaliate despre reciclarea acestui produs, vă rugăm să contactați biroul local, serviciul pentru

Producătorul nu își asumă nicio responsabilitate dacă aceste măsuri de siguranță nu sunt respectate.

Conectarea la alimentarea electrică

i Producătorul nu este responsabil dacă nu respectați măsurile de siguranță descrise în capitolul „Informații privind siguranța”.
Acest aparat este livrat cu fişă și cablu de conectare electrică.
Cablul de alimentare cu curent nu trebuie să atingă partea aparatului indicată în imaginea ilustrată.

eliminarea deşeurilor sau magazinul de la care I-ați achiziționat.

Materialele de ambalare

Materialele de ambalare sunt ecologice și reciclabile. Componentele din plastic sunt marcate cu abrevieri internaționale precum PE, PS, etc. Aruncați ambalajele în containerele corespunzătoare.

Avertizare Aparatul trebuie să fie făcut inutilizabil înainte de a fi aruncat, astfel încât să nu mai constituie un pericol.

Pentru a face acest lucru, scoateți ștecherul din priză și tăiați cablul electric al aparatului.
