MANUAL DE UTILIZARE WAT20360BY BOSCH

ro Instructiuni de utilizare și de instalare

Noua dvs. maşină de spălat

Ați decis să achiziționați o mașină de spălat marca Bosch.

Vă rugăm să vă acordați câteva minute pentru a citi și a descoperi avantajele mașinii dvs. de spălat.

Pentru a răspunde cerințelor de calitate înalte ale mărcii Bosch, fiecare mașină de spălat care părăsește fabrica noastră a fost verificată cu grijă în ceea ce privește funcționarea și starea ei ireproșabilă.

Informații referitoare la produsele noastre, accesorii, piese de schimb și service găsiți pe pagina noastră de internet www.bosch-home.com sau adresați-vă centrelor noastre de servicii pentru clienti.

Dacă Instrucțiunile de utilizare și de instalare descrie diferite modele, la locurile respective se vor semnala diferențele.

Puneți mașina de spălat în funcțiune abia după citirea acestor instrucțiuni de utilizare și instalare!

Reguli de prezentare

⚠️ Avertizare!

Această combinație de simbol și cuvânt semnal avertizează cu privire la o situație potențial periculoasă. Nerespectarea acesteia poate duce la moarte sau răniri.

Atentie!

Acest cuvânt semnal avertizează cu privire la o situație potențial periculoasă. Nerespectarea acesteia poate duce la daune materiale și/sau asupra mediului.

Indicații pentru utilizarea optimă a aparatului / informații utile.

1. 2. 3. / a) b) c)

Etapele de actionare sunt prezentate prin cifre sau litere.

/ -

Enumerările sunt prezentate printr-un pătrățel sau o liniuță.

Cuprins

Destinația de utilizare .....4

Indicații de siguranță.....5

Siguranța electrică .... 5

Pericole de rănire 5

Siguranța copiilor 6

Protectia mediului .....7

Ambalajul/aparatul vechi ..... 7

Indicații de economisire ..... 7

Familiarizarea cu aparatul.....8

Maşina de spălat 8

Panoul de comandă 9

Câmpul de afişare ..... 10

Rufele .....11

Pregătirea rufelor ..... 11

Sortarea rufelor....11

Apretare 11

Alegerea corectă a detergentului ... 12

Economisirea energiei și detergentului 13

Presetărilor programelor.....13

Temperatura 13

Turația de centrifugare ..... 13

Timp Gata în ..... 14

Setări suplimentare de program. . 14

Speed Eco 14

Protectie împotriva şifonării. . . . . . . 15

Apă&clătire+ 15

Prespălare 15

Operarea aparatului.....15

Pregătirea mașinii de spălat ..... 15

Alegerea programului/conectarea aparatului 15

Modificarea presetărilor programelor 16

Selectarea unor setări de program suplimentare ....16

Aşezarea rufelor în tambur .....16

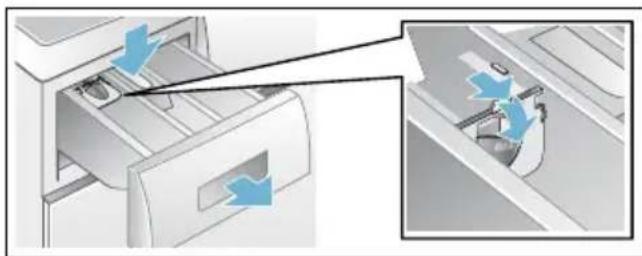

Dozarea și introducerea detergentului și soluțiilor de tratare. 16

Pornirea programului.....17

Siguranța împotriva accesului copiilor18

Adăugarea de rufe .....18

Modificarea programului .....18

Anularea programului .....18

Sfârşitul programului la Rinse hold (Stop clătire)....18

Sfârşitul programului .....19

Scoaterea rufelor/deconectarea aparatului .....19

Sistemul de senzori.....19

Automatizare cantitate .....19

Sistemul de control al excentrării ...19

VoltCheck....19

Setare semnale ..... 20

Curățarea și întreținerea.....20

Carcasa maşinii/panoul de operare .21

Tamburul de spălare .....21

Decalcificare .....21

Sertar pentru detergent și carcasă . .21

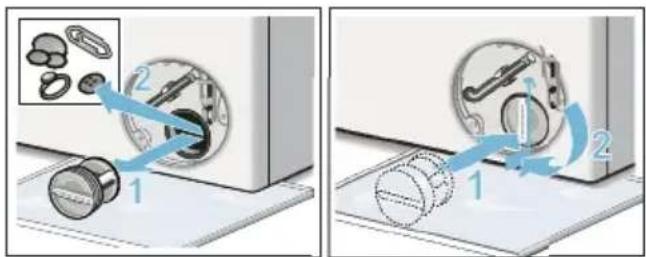

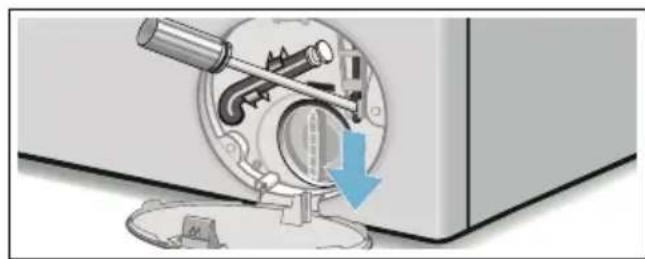

Pompa pentru soluția de spălare este înfundată ....21

Furtunul de scurgere este astupat la sifon ....22

Sitele în circuitul de apă sunt înfundate 22

Deficiente, ce-i de făcut? ..... 23

Deblocarea de urgentă .....23

Indicații în câmpul de afișare. .....24

Deficiențe, ce-i de făcut? .....25

Unitățile service abilitate ..... 27

Date tehnice 27

Instalarea și racordarea ..... 28

Indicații de siguranță 28

Suprafața de instalare ..... 29

Instalarea pe un soclu sau pe o placă de lemn 29

Instalarea pe un podest cu sertar .. 29

Montarea/încastrarea aparatului într-o structură modulară de bucătărie ... 29

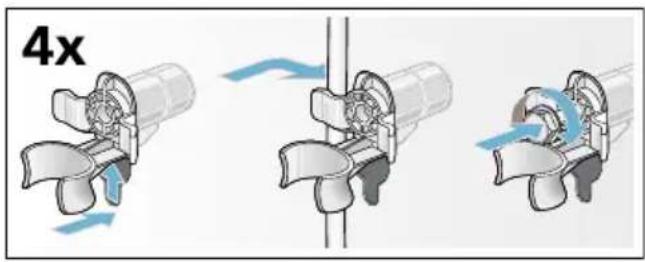

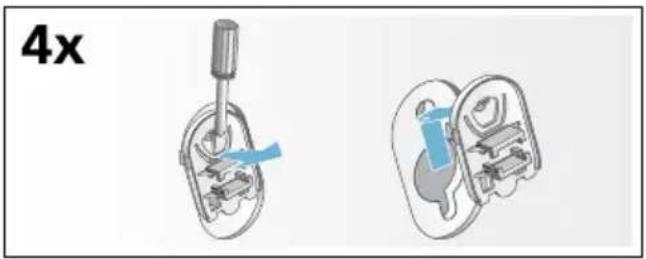

Îndepărtarea siguranțelor de transport 29

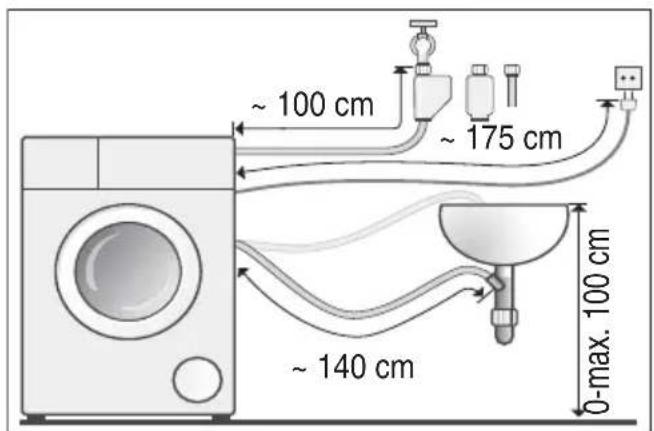

Lungimile furtunurilor și cablurilor .. 30

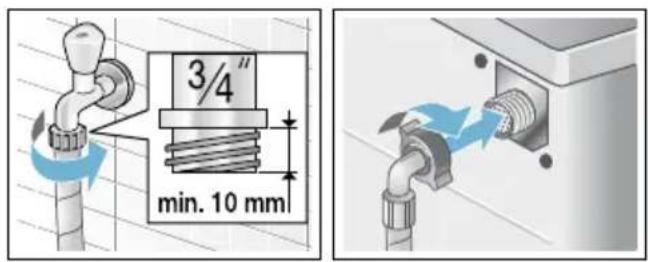

Alimentarea cu apă 31

Evacuarea apei 32

Aşezarea pe orizontală 33

Racordul electric 34

Înainte de prima spălare ..... 34

Transportul. 35

Destinația de utilizare

■ Exclusiv pentru uz privat, în mediu casnic.
■ Maşina de spălat este adecvată pentru spălarea textilelor lavabile cu maşina și pentru spălarea în soluție de spălat a lânii lavabile manual.
Pentru funcționarea cu apă potabilă rece* sau rece și caldă* (maximum 60 °C) și detergenți și agenți de îngrijire din comerț, special concepuți pentru utilizarea în mașinile de spălat.
La dozarea tuturor detergenților/agenților auxiliari/agenților de îngrijire și de curățare respectați obligatoriu indicațiile producătorului.
■ Maşina de spălat poate fi operată de copii peste 8 ani, persoane cu capacități fizice, senzoriale sau psihice reduse și de persoane fără experiență și fără cunoștințe numai dacă sunt supravegheate sau au fost instruite de către o persoană responsabilă.

Copiii nu au voie să execute nesupravegheati lucrări de curățare și de întreținere.

• Acest aparat este adecvat pentru o utilizare până la o înălțime de maxim 4000 de metri deasupra nivelului mării.
  Nu lăsați mașina de spălat la îndemâna copiilor cu vârsta sub 3 ani.
  ■ Tineți animalele domestice departe de mașina de spălat rufe.

Citiți instrucțiunile de utilizare și de instalare și toate celelalte informații anexate mașinii de spălat și acționați corespunzător.

Păstrați documentația pentru utilizare ulterioară.

* în funcție de model

Indicații de siguranță

Siguranța electrică

Avertizare

Pericol de moarte!

La contactul cu părțile conducătoare de curent există pericol de electrocutare.

Nu apucați niciodată fișa de rețea cu mâinile ude.
- Tineți întotdeauna cablul de rețea de ștecăr și nu de cablu, deoarece acesta s-ar putea deteriora.

Pericole de rănire

Avertizare

Pericol de rănire!

• La ridicarea maşinii de spălat se pot rupe componente ieşite în afară (de ex. hubloul) și se pot produce răniri.
  Nu ridicati mașina de spălat tinând-o de componentele ieșite în afară.
  În cazul în care vă urcați pe mașina de spălat, placa de lucru se poate rupe, ceea ce poate provoca răniri. Nu vă urcați pe mașina de spălat.

În cazul în care vă sprijiniți/așezați pe hubloul deschis, mașina de spălat se poate răsturna, ceea ce poate provoca răniri.
Nu vă sprijiniți pe hubloul deschis.

• La introducerea mâinilor în tamburul în rotație vă puteți răni la mâini.
  Nu introduceți mâinile în tamburul în rotație.
  Aşteptați până când tamburul nu se mai rotește.

Avertizare

Pericol de opărire!

La spălarea cu temperaturi înalte se poate ajunge la opăriri în cazul contactului cu soluția de spălare fierbinte, de ex. la pomparea soluției fierbinți într-o chiuvetă.

Nu introduceți mâna în soluția de spălare fierbinte.

Siguranța copiilor

Avertizare Pericol de moarte!

Atunci când copiii se joacă cu mașina de spălat se pot confrunta cu situații care le pun viața în pericol sau se pot răni.

■ Nu lăsați copiii nesupravegheați la mașina de spălat!
Copiii nu au voie să se joace cu mașina de spălat!

Avertizare Pericol de moarte!

Copiii se pot închide în aparat și își pot pune viața în pericol. La aparate scoase din uz:

■ scoateți stecărul din priză.
■ detaşati cablul de la rețea și înlăturăți-l cu fișa.
■ distrugeți închizătorul de la hublou.

⚠️ Avertizare Pericol de sufocare!

Copiii pot în joacă să se învelească în ambalaje/folii și părți de ambalaj sau să le tragă peste cap și să se asfixieze. Îndepărtați ambalajele, foliile și părțile de ambalaj din calea copiilor.

Avertizare Pericol de intoxicare!

Soluțiile de spălare și de îngrijire pot duce la intoxicații în caz de înghițire.

Păstrați detergenții și soluțiile de îngrijire în locuri inaccesibile copiilor.

Avertizare Iritatii oculare/la nivelul pielii!

Contactul cu detergenții și soluțiile de întreținere pot cauza iritații oculare/ la nivelul pielii. Păstrați detergenții și soluțiile de îngrijire în locuri inaccesibile copiilor.

Avertizare Pericol de rănire!

La spălarea cu temperaturi înalte, sticla hubloului devine fierbinte.

Împiedicați copiii să atingă hubloul fierbinte.

Protectția mediului

Ambalajul/aparatul vechi

Evacuați ambalajul ca deșeu respectând normele de protecție a mediului. Acest aparat este marcat conform Directivei europene 2012/19/UE privind aparatele electrice și electronice vechi (waste electrical and electronic equipment – WEEE). Directiva stabilește cadrul valabil în toată UE pentru reprimirea și valorificarea aparatelor vechi.

Indicatii de economisire

■ Folosiți capacitatea maximă de încărcare cu rufe pentru fiecare program.
Centralizator al programelor → Anexă la instrucțiunile de utilizare și de instalare
■ Rufele cu grad de murdărire normal se vor spăla fără prespălare.
La rufe murdărite ușor până la normal economisiți energie și detergent. → Pagina 13
- Temperaturile selectabile vizează etichetele de îngrijire de la materiale. Temperaturile executate în mașină pot diferi de acestea, pentru a asigura un amestec optim între economisirea energiei și rezultatul spălării.
■ Instructiuni pentru consumul de energie*: → Pagina 10
Afişajul furnizează informații despre mărimea relativă a consumului de energie în programele selectate.

Cu cât se aprind mai multe becuri indicatoare, cu atât este mai mare consumul respectiv.

Astfel puteți compara consumurile din programe în cazul alegerii diverselor setări pentru programe și eventual puteți decide în favoarea unei setări de program cu economisirea energiei. * în funcție de model

■ Modul de economisire a energiei:

iluminatul câmpului de afişare se stinge după câteva minute, tasta ▷□□ se aprinde intermitent. Pentru activarea iluminatului selectați o tastă oarecare.

Modul de economisire a energiei nu se activează dacă un program este în curs.

În cazul în care urmează uscarea rufelor în uscătorul de rufe, se alege turația de centrifugare recomandată de producătorul uscătorului.

Familiarizarea cu aparatul

Maşina de spălat

1 Sertar pentru detergent

→ Pagina 16

2 Panoul de comandă/câmpul de afişare

3 Hublou cu clapetă

3a Deschiderea hubloului

3b Închiderea hubloului

4 Clapeta de service

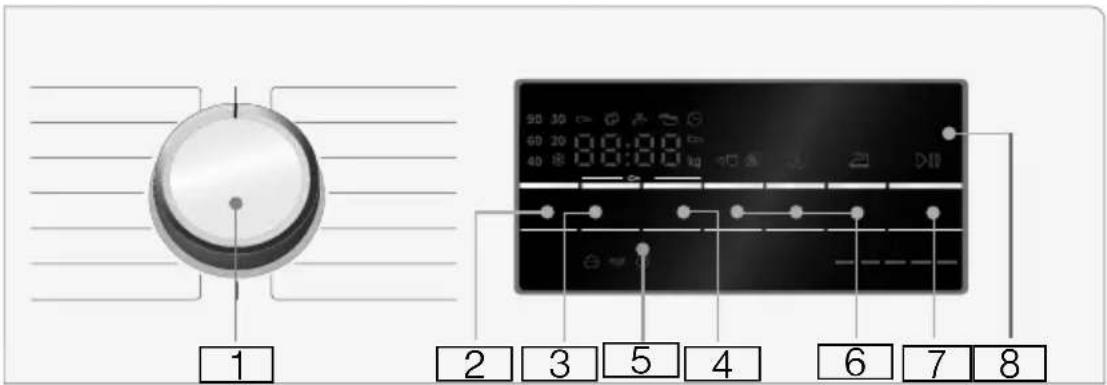

Panoul de comandă

Panoul de comandă depinde de model

1 Selectorul de programe: pentru selectarea unui program și pentru pornirea și oprirea mașinii de spălat prin poziția oprit (Off); O listă a tuturor programelor se găsește în anexa la instrucțiunile de utilizare și de instalare.
2 Schimbați Temperatura * . → Pagina 13
3 Schimbați Turația de centrifugare. → Pagina 13
4 Schimbați Timp Gata în. → Pagina 14
5 Siguranța împotriva accesului copiilor (∞ 3 sec.) activare/dezactivare împotriva modificării accidentale a funcțiilor setate:→ Pagina 18 În acest scop selectați simultan tastele Turația de centrifugare și Timp Gata în timp de cca. 3 sec.

6 Selectarea unor setări de program suplimentare: → Pagina 14

■ Speed Eco ■ Apă&clătire+ *
■ Protecție împotriva șifonării * ■ Prespălare *

7 Tasta ▷ pentru:

■ pornirea unui program,
■ întreruperea unui program, de ex. pentru a adăuga rufe → Pagina 18,
■ anularea unui program → Pagina 18

8 Câmp de afişare pentru reglări și informații → Pagina 10

* în funcție de model

Indicație: Toate tastele sunt senzitive; este suficientă o ușoară atingere.

Câmpul de afişare

Indicație: În tabel se găsesc posibilitățile de setare și informațiile pentru programul selectat.

- 90 °C Temperatura* în °C;

----, 0 - 1400** © Turatia de centrifugare în rot/min, 0 = fără centrifugare, numai evacuare → Pagina 13, ---- = stop clătire → Pagina 13

de ex. 2:30 Timp Gata în

Durata programului în funcție de selecția programului în h:min (ore:minute),

1 - 24 Ⓛ

Preselectie timp

final în ore; terminarea programului ... ore

9** kg Recomandare de

Încărcare Afișaj consum de energie* → Pagina 7 Cu cât se aprind mai multe becuri indicatoare, cu atât este mai mare consumul relativ de energie.

* în funcție de model

** în funcție de programul selectat, de setări și model

alte indicații în câmpul de afișare
Derularea programului:

Spălare

Clătire

Centrifugare

End Sfârșitul programului

----Sfârșitul programului la Stop clătire

Fereastra de încărcare:

se aprinde	Fereastra de încărcare nu poate fi deschisă.
se aprinde intermitent	după începerea programului: fereastra de umplere nu este închisă corect.

Robinetul de apă:

se aprinde	Robinetul de apă nu este deschis, apa nu are presiune
se aprinde intermitent	Presiunea apei prea joasă (durata pro- gramului se poate prelungi)

Siguranța pentru copii: → Pagina 18

∞ se aprinde	Siguranța pentru copii activată
∞ se aprinde intermitent	Siguranța pentru copii activată, selec-torul de programe reglat

Detectarea spumei:

seaprinde

→Pagina 17

Afişaj de eroare:

E: -- → Pagina 24

Setare semnale:

0 - 4 →

Pagina 20

Rufele

Pregătirea rufelor

Atentie!

Deteriorări ale aparatului/la textile

Corpurile străine (de ex. monede, agrafe de birou, ace, cuie) pot deteriora rufele sau componente ale mașinii de spălat.

La pregătirea rufelor dvs., respectați următoarele indicații:

■ Goliți buzunarele.

■ Atenție la metale (agrafe de birou, etc.) și îndepărtați-le.
■ Rufele sensibile (ciorapi, sutiene etc.) se vor spăla în plasă/pungă.
Închideți fermoarele, încheiați husele.
- Extrageti prin periere nisipul din buzunare și de după revere.
■ Scoateți inelele perdelelor sau legațiile în plasă/pungă.

Sortarea rufelor

Sortați rufele conform indicațiilor de întreținere și conform datelor producătorului de pe etichetele de întreținere:

■ Felul țesăturii/al fibrei
Culoarea
Indicație: Rufele se pot colora sau pot să nu se curețe bine.Spălați rufele albe separat de cele colorate. Spălați separat rufele noi colorate pentru prima dată.
Murdărirea
Spălați împreună rufele cu același grad de murdărie.

Câteva exemple pentru gradele de murdărie găsiți la → Pagina 13.

• uşor: nu prespălați, dacă este cazul, selectați setarea Speed
• normal
• puternic: introduceți mai puține rufe, alegeți program cu prespălare
• Pete: îndepărtați/tratați petele cât sunt încă recente. Mai întâi aplicați soluție de detergent/nu frecați.Spălați apoi rufele cu programul corespunzător. Petele dure/uscate pot fi uneori îndepărtate numai după mai multe spălări.

■ Simboluri pe etichetele de îngrijire Indicație: Consultați numerele din simboluri pentru temperaturile de spălare maxime.

âdecvat pentru procesul de spălare normal; de ex. programul Bumbac

este necesar un proces de spălare care menajează; de ex. programul Uşor de îngrijit

este necesar un proces de spălare care menajează în mod deosebit; de ex. programul Fine/Mătase

adecvat pentru rufe care se spală de mână; de ex. programul Lână

Nu spălați rufele în mașină.

Apretare

Indicatie: Este recomandabil ca rufele să nu fie tratate cu balsam.

Apretarea este posibilă în special în programele Clătire și Bumbac, cu apret lichid. Dozați apretul conform indicațiilor producătorului în compartimentul ✿ (dacă este cazul, curățați în prealabil).

Colorare/decolorare

Vopsiți numai în măsura obișnuită în gospodărie. Sarea poate ataca oțelul inoxidabil! Respectați prescripțiile producătorului colorantului.

Nu decolorați rufe în mașina de spălat!

Înmuiere

1. Porniți aparatul.
2. Selectati programul Bumbac20 °C.
3. Soluția de înmuiere/detergentul se pune conform indicațiilor producătorului în compartimentul II.
4. Selectati tasta ▷□□.
5. După cca. 10 minute selectați tasta ▷III, pentru a opri programul.
6. După timpul de înmuiere dorit, selectați din nou tasta ▷□□, în cazul în care doriți continuarea programului sau modificați programul.

Indicații

■ Introduceti rufe de aceeași culoare.
Nu este necesar detergent suplimentar, soluția de înmuiere va fi folosită pentru spălare.

Detergent

Alegerea corectă a detergentului

Pentru alegerea corectă a detergentului, temperaturii și tratării rufelor este hotărâtoare caracteristica de întreținere, → și pagina web www.sartex.ch

Pe www.cleanright.eu găsiți numeroase informații folositoare despre mijloacele de spălare, îngrijire și curățare pentru folosință privată.

■ Detergent complet cu limpezitori optici adecvat pentru rufe albe rezistente la fierbere din in sau bumbac Program: Cottons (Bumbac) / rece - max. 90 °C
Detergent pentru rufe colorate fără înălbitor și limpezitori optici adecvat pentru rufe colorate din in sau bumbac Program: Cottons (Bumbac) / rece - max. 60°C
Detergent pentru rufe colorate/fine fără limpezitori optici adecvat pentru rufe colorate din fibre uşor de îngrijit, sintetice Program: Easy-Care (Uşor de îngrijit) / rece - max. 60°C
Detergent fin adecvat pentru textile fine sensibile, mătase sau viscoză Program: Delicate/Silk (Fine/ Mătase) / rece - max. 40°C
Detergent pentru lână adecvat pentru lână Program: Wool (Lână) / rece - max. 40°C

Economisirea energiei și detergentului

La rufe murdărite ușor sau normal pot fi economisite energia (reducerea temperaturii de spălare) și detergentul:

Economisire Murdărire/indicatie

Temperatură și cantitate de detergent reduse conform recomandării de dozare

Temperatura conform etichetei de îngrijire și cantitatea de detergent conform recomandării de dozare pentru rufe foarte mur-dare

light (uşor)

Nu se observă murdării și pe- te. Hainele miros ușor a tran- spiratie, de ex.:

• Imbrăcăminte ușoară de vară/sport (purtată câteva ore)
  ■ Tricouri, cămăși, bluze (purtate cel mult o zi)
  ■ Lenjerie de pat și pro- soape pentru musafiri (folosite o zi)

normal

Murdărire vizibilă/sau se văd câteva pete ușoare, de ex.:

■ tricouri, cămăși, bluze (transpirate, purtate de mai multe ori)
■ prosoape, lenjerie (folo-site până la 1 săptămână)

strong (puternic)

Murdăriri și/sau pete care se văd clar de ex. prosoape de vase, îmbrăcăminte de sugari, îmbrăcăminte de lucru

Indicație: La dozarea tuturor substanțelor de spălare/auxiliare/de îngrijire și de curățare respectați obligatoriu indicațiile producătorului și instrucțiunile. → Pagina 16

Presetărilor programelor

Presetările programului sunt afişate în câmpul de afişare după selectarea programului.

Puteți modifica presetările.

În acest scop, selectați în mod repetat tasta corespunzătoare, până când în câmpul de afişare apare valoarea setată dorită.

Indicație: La o apăsare mai lungă a tastei se derulează automat valorile de setare, până la valoarea finală. Apoi selectați încă o dată tasta și puteți modifica din nou valorile de setare.

O listă a tuturor setărilor posibile ale programelor se găsește în anexa la instrucțiunile de utilizare și de instalare.

Temperatura

(°C, Temp. °C)

Tastă în funcție de model

Înainte și în timpul programului, în funcție de derularea programului, puteți modifica temperatura presetată.

Temperatura maximă care se poate seta depinde de programul ales.

Turația de centrifugare

(©, rpm ©)

Înainte și în timpul programului, puteți modifica turația de centrifugare (în rot/min; rotații pe minut) în funcție de derularea programului.

Setarea 0 : fără centrifugare finală, se va efectua doar evacuarea apei. Rufele rămân umede în tambur, de ex. pentru rufe care nu trebuie centrifugate.

Setare - - - -: Stop clătire = fără centrifugare finală, rufele rămân în apă după ultima clătire.

Puteți selecta Stop clătire pentru a evita şifonarea, atunci când la finalul programului rufele nu sunt scoase la fel din mașina de spălat.

Pentru continuarea/terminarea programului → Pagina 18

Turația maximă care se poate seta depinde de programul și de modelul ales.

Timp Gata în

(①, Finished in ②)

Înainte de pornirea programului puteți preselecta sfârșitul programului (timpul de programare) în pași de ore (h=oră) până la maxim 24h.

În acest scop:

1. Selectați programul.
   Se va afișa durata programului pentru programul selectat, de ex 2:30 (ore:minute).
2. Selectați tasta Timp Gata în în mod repetat, până când apare numărul de ore dorit.
3. Selectati tasta ▷□□.
   Programul pornește. În câmpul de afişare va fi afişat numărul de ore selectat, de ex. 8h și va fi decrementat până când începe programul de spălare. Apoi va fi afişată durata programului.

Indicație: Durata programului este adaptată automat în timp ce programul se derulează.

Durata programului poate fi influențată de anumiți factori, de exemplu:

■ Setările programului,
- dozarea detergentului (eventuale cicluri suplimentare de clătire din cauza formării de spumă),
■ cantitatea de încărcare/tipul de textile (neceesar de apă diferit),

■ Excentricitățile (de exemplu, din cauza huselor pentru saltele) sunt compensate prin mai multe cicluri de centrifugare,
■ fluctuații ale tensiunii de rețea,
■ presiunea apei (viteza de alimentare).

Puteți modifica numărul de ore preselectat după pornirea programului după cum urmează:

1. Selectati tasta ▷□□.
2. Modificați numărul de ore cu tasta Timp Gata în.
3. Selectati tasta ▷□□.

După pornirea programului puteți adăuga sau scoate rufe dacă este necesar. → Pagina 18

Setări suplimentare de program

O listă a tuturor setărilor suplimentare posibile se găsește în anexa la instrucțiunile de utilizare și de instalare. Setările diferă în funcție de model.

Speed Eco

(≡①, Speed Eco Perfect)

Tastă cu două posibilități de reglare pentru adaptarea programului selectat:

Speed

Pentru spălarea într-un timp mai scurt, în condițiile unui efect de spălare comparabil, însă cu un consum mai mare de energie față de programul selectat fără setarea Speed Eco.

Indicație: Nu depășiți încărcarea maximă.

Eco

Spălare optimizată din punct de vedere energetic prin reducerea temperaturii, cu un efect de spălare comparabil cu programul selectat fără setarea Speed Eco.

În acest scop, selectați tasta . Mai întâi vi se oferă setarea Speed. Dacă selectați tasta încă o dată, se activează setarea Eco. Dacă setarea este activată, pe afişaj se aprinde simbolul corespunzător.

Dacă selectați tasta încă o dată, nu mai este activă nicio setare.

Protectie împotriva șifonării

(≡, Easy-iron ≅)

Tastă în funcție de model

Reduce şifonarea printr-un ciclu special de centrifugare, urmat de o aerare şi o turație redusă de centrifugare.

Indicație: Umiditatea reziduală a rufelor este mai mare.

Apă&clătire+

(Ⓥ, Water Plus ⬇)

Tastă în funcție de model

Pentru o piele deosebit de sensibilă și pentru zonele în care apa are o duritate foarte mică se recomandă un nivel de apă mai mare și un ciclu suplimentar de clătire.

Prespălare

(⊥, Prewash ⊥)

Tastă în funcție de model

Pentru rufe foarte murdare.

Indicatie: Împărțiți detergentul în compartimentele I și II.

Operarea aparatului

Pregătirea mașinii de spălat

Indicație: Mașina de spălat trebuie instalată și racordată regulamentar. → Pagina 28

1. Introduceti stecărul de retea.
2. Deschideti robinetul de apă.
3. Deschideti hubloul.
4. Verificați dacă hubloul este complet golit. Dacă este cazul, goliți.

Alegerea programului/conectarea aparatului

Indicație: Dacă este activat sistemul de siguranță împotriva accesului copiilor, acesta trebuie mai întâi dezactivat, înainte de a putea seta un program. .

Cu selectorul de programe, alegeți programul dorit. Rotirea este posibilă în ambele sensuri.

Aparatul este conectat.

În câmpul de afişare apar presetările programului pentru programul ales:

• Temperatură*,
  ■ durata programului alternativ cu încărcarea maximă și
  ■ instructiuni pentru consumul de energie*.

* în funcție de model

Modificarea presetărilor programelor

Puteți utiliza presetările pentru acest ciclu, sau le puteți modifica.

În acest scop, selectați în mod repetat tasta corespunzătoare, până când este afișată setarea dorită.

Setările sunt active fără confirmare.

Ele nu se păstrează după deconectarea mașinii de spălat.

Presetările programelor → Pagina 13

Selectarea unor setări de program suplimentare

Prin selectarea unor setări suplimentare, puteți adapta mai bine procesul de spălare la rufele dumneavoastră.

Setările pot fi selectate sau deselectate în funcție de derularea programului.

Becurile indicatoare pentru butoanele respective se aprind dacă o setare este activă.

Setările nu se păstrează după deconectarea mașinii de spălat.

Setări suplimentare de program → Pagina 14

Aşezarea rufelor în tambur

Avertizare

Pericol de moarte!

Rufele tratate în prealabil cu soluții de curățare, de ex. pentru scoaterea petelor sau cu benzină de spălat, pot provoca o explozie după introducerea lor în mașină.

Clătiți în prealabil temeinic manual rufele.

Indicații

■ Amestecați rufe mari cu rufe mici.Rufele de dimensiuni diferite se distribuie mai bine la centrifugare.Rufele individuale pot duce la excentrare.
■ Respectați încărcarea max. indicată. Supraîncărcarea diminuează rezultatul spălării și favorizează şifonarea.

1. Aşezati în tamburul de spălare rufele presortate despăturite.
2. Aveți grijă să nu se prindă rufe între hublou și manșeta de cauciuc și închideți hubloul.

Dozarea și introducerea detergentului și soluțiilor de tratare

Atentie!

Deteriorări ale aparatului

Detergenții și substanțele pentru tratarea preliminară a rufelor (de ex. soluții pentru pete, spray-uri de prespălare etc.) pot deteriora suprafețele mașinii de spălat la contactul cu acestea.

Nu aduceți aceste substanțe în contact cu suprafețele mașinii de spălat. Dacă este cazul, ștergeți imediat resturile de la pulverizare și alte reziduuri / picături cu o lavetă umedă.

Dozare

Dozați detergentul și soluțiile de tratare corespunzător:

■ durității apei, care se poate afla de la societatea dvs. de alimentare cu apă

indicațiilor de pe ambalaj ale producătorului
■ cantității de rufe
■ murdăriei → Pagina 13

Umplerea

Avertizare

Iritatii oculare/la nivelul pielii!

La deschiderea sertarului pentru detergent în timpul funcționării pot sări stropi de soluție de spălare/îngrijire. Deschideți sertarul cu grijă.

Clătiți bine ochii sau pielea în cazul contactului cu detergentul/soluțiile de tratare.

În cazul ingerării accidentale, solicitați sfatul medicului.

Indicație: Diluați cu apă balsamul și agentul de păstrare a formei atunci când acestea sunt mai vâscoase, pentru a preveni înfundarea.

Turnați detergentul și produsele de tratare în compartimentele aferente:

Ajutor pentru măsurare A	pentru detergent lichid
Compartiment ul II	Detergent pentru spălarea principală, dedurizant, înălbitor, sare pentru pete
Compartiment ul ✉	balsam de rufe, apret, Nu depăşiti semnul max.
Compartiment ul I	Detergentul pentru prespălare

1. Deschideți complet sertarul pentru detergent.
2. Adăugați detergent și/sau substanțe de tratare.
3. Închideți sertarul pentru detergent.

Ajutor pentru măsurare\* pentru detergent lichid

Pentru dozarea detergentului lichid se poziționează ajutorul pentru măsurare:

1. Trageți sertarul pentru detergent.Apăsați caseta în jos și scoateți complet sertarul.
2. Glisați ajutorul pentru măsurare spre înainte, apăsați-l și fixați-l.
3. Introduceti la loc sertarul.

Indicație: Nu utilizați ajutorul pentru măsurare pentru detergenții sub formă de gel și detergentul pudră sau pentru programele cu prespălare, sau când timpul de programare (Ready in) este selectat.

Pornirea programului

Selectați tasta ▷. Becul indicator se aprinde și programul începe.

În timpul programului, afișajul indică timpul de programare (Ready in) sau, după începerea programului, durata programului și simbolurile pentru derularea programului.

Câmpul de afişare → Pagina 10

Dacă în câmpul de afişare se aprinde suplimentar simbolul 📄, mașina de spălat a detectat prea multă spumă în timpul programului de spălare și, ca urmare, au fost activate automat procese de clătire suplimentare pentru înlăturarea spumei.

La următoarea spălare cu aceeași încărcătură, dozați mai puțin detergent.

Dacă doriți să asigurați programul împotriva reglărilor accidentale, alegeți după cum urmează sistemul de siguranță împotriva accesului copiilor.

Siguranța împotriva accesului copiilor

(∞ 3 sec.)

Puteți bloca mașina de spălat pentru a preveni schimbarea accidentală a funcțiilor care au fost setate. Pentru aceasta, activați sistemul de siguranță împotriva accesului copiilor.

În vederea activării/dezactivării selectați timp de cca. 3 secunde, simultan, tastele Turația de centrifugare și Timp Gata în.Pe afișaj apare simbolul ∞.

■ ≈ luminează: sistemul de siguranță împotriva accesului copiilor este activ.
- clipește: sistemul de siguranță împotriva accesului copiilor este activ și selectorul de programe a fost reglat. Pentru a dezactiva siguranța pentru copii readuceți selectorul de programe pe programul de ieșire. Simbolul se aprinde din nou. Indicație: Pentru a preveni o întrerupere a programului, nu răsuciți selectorul de programe peste poziția oprit.

Indicație: Siguranța pentru copii rămâne activă după terminarea programului și deconectarea aparatului. Trebuie să o dezactivați întotdeauna dacă doriți să porniți un program nou.

Adăugarea de rufe

După pornirea programului puteți adăuga sau scoate rufe, după cum doriți.

În acest scop, selectați tasta ▷□□.

Becul indicator al tastei ▷□□ se aprinde intermitent și mașina de spălat verifică dacă este posibilă o adăugare de rufe.

Atunci când pe câmpul de afişare:

■ simbolul Ⓗ este șters, este posibilă o adăugare de rufe.
■ simbolul Ⓐ se aprinde, nu este posibilă o adăugare de rufe.

Pentru continuarea programului, selectați tasta ▷. Programul este continuat automat.

Indicații

Nu lăsați hubloul să stea deschis prea mult timp – apa care iese din rufe ar putea să se scurgă.
La un nivel ridicat al apei, temperatură înaltă sau când tamburul este în rotație, hubloul rămâne blocat din motive de siguranță și adăugarea nu este posibilă.
La adăugarea de rufe, indicatorul de încărcare nu este activ.

Modificarea programului

1. Selectati tasta ▷□□.
2. Selectați un alt program.
3. Selectați tasta ▷□□.Noul program începe de la capăt.

Anularea programului

La programele cu temperatură înaltă:

1. Selectați tasta ▷□□.
2. Răcirea rufelor: selectați Clătire.
3. Selectați tasta ▷□□.

La programe cu temperatură mai mică:

1. Selectati tasta ▷□□.
2. Selectați Centrifugare/evacuare prin pompare.
3. Selectați tasta ▷□□.

Sfârşitul programului la Rinse hold (Stop clătire)

În câmpul de afişare apare ---- © și becul indicator pentru tasta ▷□□ se aprinde intermitent.

Continuați programul prin:

■ selectarea tastei ▷ sau
■ selectarea unei turații de centrifugare, respectiv poziționarea selectorului de programe pe Centrifugare/evacuare prin pompare și apoi selectarea tastei ▷□□.

Sfârşitul programului

În câmpul de afişare apare End (Sfârşit) și becul indicator pentru tasta ▷□□ este stins.

Scoaterea rufelor/ deconectarea aparatului

1. Deschideti hubloul și scoateți rufele.
2. Rotiți selectorul de programe în poziția oprit (Off). Aparatul este oprit.
3. Închideți robinetul de apă. Indicatie: La modelele Aquastop nu este necesar.

Indicatii

Nu uitați rufe în tambur.Ele se pot colora de la următoarele rufe sau pot colora altceva.
- Îndepărtați eventuale corpuri străine din tambur și din manșeta de cauciuc – pericol de ruginire.
■ Ştergeți manşeta de cauciuc pentru a o usca.

Lăsați deschis hubloul și sertarul pentru detergent, pentru ca apa rămasă să se poată usca.

Așteptați întotdeauna sfârșitul programului, căci altfel aparatul ar mai putea fi blocat. Apoi porniți aparatul și așteptați deblocarea.
- Dacă la finalul programului, câmpul de afişare este stins, modul de economisire a energiei este activ. Pentru activare, selectați o tastă oarecare.

Sistemul de senzori

Automatizare cantitate

În funcție de felul textilelor și de încărcare, automatizarea de cantitate adaptează în mod optim consumul de apă în fiecare program.

Sistemul de control al excentrării

Sistemul automat de control al excentrării recunoaște dezechilibrările și are grijă de împărțirea egală a rufelor prin mai multe încercări de centrifugare.

Din motive de siguranță, la o împărțire foarte nefavorabilă a rufelor se va reduce turația sau nu se va centrifuga.

Indicatie: Puneti în tambur rufe mari și rufe mici. → Pagina 25

VoltCheck

în funcție de model

Sistemul de control automat al tensiunii detectează dacă tensiunea a scăzut la o valoare nepermisă. Semnul două puncte de pe display-ul "Ready in" (Gata în) clipește. Pagina 10

Dacă tensiunea de alimentare este stabilă din nou, se aprinde semnul două puncte de pe display-ul "Ready in" (stare normală).

Scăderea identificată sub limita de tensiune se afișează în următoarea secvență de program prin aprindere tuturor celor trei puncte pe afișaj.

Indicatie: Scäderile sub limita de tensiune pot conduce la o prelungire a programului, de exemplu sau la un rezultat nesatisfăcător al centrifugării.

Setare semnale

Puteți modifica următoarele setări:

■ volumul pentru semnalele indicatoare (de ex. la sfârșitul programului) și/sau
■ volumul pentru semnalele tastelor.

În vederea modificării setărilor, este întotdeauna necesar ca mai întâi să activați modul de setare.

Activarea modului de setare

1. Selectați programul Bumbac pe poziția 1. Mașina de spălat este pornită.
2. Apăsați tasta ĐOO și concomitent rotiți selectorul de programe spre dreapta, pe poziția 2.Dați drumul tastei.
   Modul de setare este activat și în câmpul de afişare apare volumul presetat pentru semnalele indicatoare (de exemplu, la sfârşitul programului).

Schimbarea volumului

Cu tasta Timp Gata în modificați pe pozițiile selectorului de programe:

■ 2: volumul pentru semnalele indicatoare și/sau pe
■ 3: volumul pentru semnalele tastelor.

0 = oprit, 1 = încet, 2 = mediu, 3 = puternic, 4 = foarte puternic

Terminarea modului de setare

Acum puteți încheia ciclul și puteți pune selectorul de programe pe oprit (Off). Setările sunt memorate.

Curățarea și întreținerea

Avertizare

Pericol de moarte!

La contactul cu părțile conducătoare de curent există pericol de electrocutare. Deconectați aparatul și scoateți stecărul.

Avertizare

Pericol de intoxicare!

La folosirea produselor de curățare care conțin solventi, de ex. neofalină, se pot produce aburi toxici. Nu folosiți produse de curățare care conțin solventi.

Atentie!

Deteriorări ale aparatului

Produsele de curățare care conțin solventi, de ex. neofalină, pot deteriora suprafețele și componentele. Nu folositi produse de curățare care conțin solventi.

Astfel veți preveni formarea unor pelicule de microorganisme și mirosurile neplăcute:

Indicații

Asigurați o bună ventilare a încăperii în care este instalată mașina de spălat.
Lăsați hubloul și vasul de clătire ușor deschise atunci când nu utilizați mașina de spălat.
- Spălați ocazional cu un program Bumbac 60 °C cu utilizarea unui detergent universal pulbere.

Carcasa maşinii/panoul de operare

■ Ştergeți carcasa și panoul de operare cu o lavetă moale, umedă.
- Îndepărtați imediat resturile de detergent.
Curățarea cu jet de apă este interzisă.

Tamburul de spălare

Utilizați substanțe de curățare fără clor, nu folosiți burete de sărmă.

În cazul în care apar mirosuri în mașina de spălat, respectiv pentru curățarea tamburului de spălare, executați în funcție de model, programul Curățarea tamburului 90 °C sau Bumbac 90 °C fără rufe. În acest scop, utilizați detergenti universali pulbere.

Decalcificare

Decalcifierea nu este necesară în cazul dozării corecte a detergentului. Dacă este totuși necesară, procedați conform indicațiilor producătorului decalcifiantului. Substanțe de decalcifiere indicate se pot obține prin pagina noastră de internet sau prin unitățile noastre service.

Sertar pentru detergent și carcasă

Când există resturi de detergenți sau de balsam:

1. Trageți sertarul pentru detergent. Apăsați caseta în jos și scoateți complet sertarul.
2. Scoaterea casetei: apăsați cu degetul caseta de jos în sus.

1. Curățați vasul de clătire și caseta cu apă și cu peria, apoi uscați-le. Curățați carcasa și în interior.
2. Aşezati caseta și fixați-o (se aşeză cilindrul pe ştiftul de ghidare).
3. Împingeți sertarul pentru detergent.

Indicație: Lăsați deschis sertarul pentru detergent, pentru ca apa rămasă să se poată usca.

Pompa pentru soluția de spălare este înfundată

Avertizare

Pericol de opărire!

La spălarea cu temperaturi înalte, soluția de spălare este fierbinte. La atingerea soluției de spălare fierbinți se poate ajunge la opăriri.

Lăsați soluția de spălare să se răcească.

1. Închideți robinetul de apă, ca să nu se mai adauge altă apă, care trebuie evacuată împreună cu soluția de spălare.

2. Opriți aparatul. Scoateți ștecărul din priză.

3. Deschideti clapeta de întreținere și scoateți-o.

1. Scoateți furtunul de golire din suport. Scoateți capacul de închidere, lăsați soluția să se scurgă într-un vas potrivit. Apăsați capacul de închidere și așezați furtunul de golire în suport.

1. Deşurubați cu atenție capacul pompei, apa reziduală se poate scurge. Curățați spațiul interior, filetul capacului pompei și carcasa pompei. Roata cu palete a pompei de evacuare trebuie să poată fi rotită. Așezați din nou capacul pompei și înșurubați-l. Mânerul trebuie să stea vertical.

1. Montați clapeta de întreținere, fixați-o și închideți-o.

Indicație: Pentru a împiedica scurgerea detergentului nefolosit la următoarea spălare: turnați 1 litru de apă în compartimentul II și porniți programul Drain (Evacuare).

Furtunul de scurgere este astupat la sifon

1. Opriti aparatul. Scoateți stecărul din priză.
2. Desfaceți colierul de furtun. Scoateți cu grijă furtunul de evacuare, apa reziduală se poate scurge.
3. Curățați furtunul de evacuare și ștuțul sifonului.

1. Montați din nou furtunul de evacuare și asigurați locul de racordare cu brida furtunului.

Sitele în circuitul de apă sunt înfundate

Pentru aceasta, eliminați mai întâi presiunea apei în conducta de alimentare:

1. Închideți robinetul de apă.
2. Se selectează programul dorit (în afară de Rinse//Spin/Drain (Clătire// Centrifugare/Evacuare).

3. Selectați tasta ▷III.Se lasă programul să ruleze cca. 40 secunde.

4. Rotiți selectorul de programe în poziția oprit (Off). Scoateți stecărul din priză.

5. Curățați sita de la racordul de apă: Scoateți furtunul de la robinetul de apă.

Curățați sita cu o perie mică.

1. La modelele Standard și Aqua- Secure, curățați sita de pe partea din spate a aparatului: Scoateți furtunul de pe partea din spate a aparatelor, Scoateți sita cu cleștele și curățați-o.

1. Racordati furtunul și verificați etanseitatea.

Deficiente, ce-i de făcut?

Deblocarea de urgentă

de ex. în caz de pană de curent

Programul se desfășoară în continuare, dacă a fost restabilită alimentarea de la rețea.

Dacă trebuie totuși să se scoată rufe, hubloul poate fi deschis după cum este descris în continuare:

Avertizare

Pericol de opărire!

La spălarea cu temperaturi înalte se poate ajunge la opăriri în cazul contactului cu soluția de spălare fierbinte și cu rufele.

Evtl. lăsați mai întâi să se răcească.

Avertizare

Pericol de rănire!

La introducerea mâinilor în tamburul în rotație vă puteți răni la mâini.

Nu introduceți mâinile în tamburul în rotație.

Aşteptați până când tamburul nu se mai rotește.

Atentie!

Pagube produse de apă

Apa care se scurge poate duce la pagube de inundare.

Nu deschideți hubloul mașinii de spălat dacă apa este vizibilă prin geam.

1. Opriți aparatul. Scoateți stecărul din priză.

2. Evacuați soluția de spălare.

3. Trageți deblocarea de urgență în jos cu o sculă și eliberați-o. După aceea hubloul se poate deschide.

Indicații în câmpul de afișare

Afişaj Cauza/remedierea
G se aprinde	Temperatură prea mare. Așteptați până scade temperatura.Nivelul apei este prea ridicat. Adăugarea de rufe nu este posibilă. Dacă este necesar, închideți imediat hubloul. Selectați tasta ▷□□pentru continuarea programului.
G se aprinde inter- mitent	Eventual sunt rufe prinse. Vă rugăm deschideți și închideți încă o dată hubloul și selectați tasta ▷□□.Dacă este cazul, împingeți hubloul pentru a se închide, respectiv scoateți rufe și împingeți-l din nou.Dacă este cazul, opriți și porniți aparatul din nou; setați programul și efectuați setările individuale; porniți programul.
G se aprinde	Deschideți complet robinetul de apă pentru apă rece,Furtunul de alimentare este îndoit/prins,Presiunea apei prea redusă. Curățați sita. → Pagina 22
∞	Siguranța pentru copii activată; dezactivați-o.
G se aprinde	A fost detectată prea multă spumă, au fost activate cicluri suplimentare de clătire.La următorul ciclu de spălare cu aceeași încărcătură, dozați mai puțin detergent.→ Pagina 17
: timpul programabil se aprinde intermi- tent	Tensiune de rețea prea mică.
. timpul programabil se aprinde intermi- tent	Tensiune joasă la programul de spălare.Programul este prelungit. → Pagina 19
E:18	Pompa pentru soluția de spălare înfundată. Curățați pompa pentru soluția de spălare. → Pagina 21Furtunul de evacuare/țeava de evacuare este înfundat/ă. Curățați furtunul de evacuare la sifon. → Pagina 22
E:23	Apă în vana de pardoseală, neetanșeitatea aparatului.Închideți robinetul de apă.Chemați unitatea de service abilitată!
E:32	se aprinde intermitent și alternativ cu End (Final) la sfârșitul programului.Nu este o defectiune - sistemul de control al dezechilibrului a anulat centrifugarea din cauza unei repartizări neuniforme a rufelor.Distribuiți rufele mici și mari în tambur. Dacă este cazul, centrifugați încă o dată rufele.
Afișaj Cauza/remedierea
E:93	Deschideți complet robinetul de apă pentru apă caldă,Furtunul de alimentare pentru apa caldă este îndoit/prins,Presiunea apei calde este prea mică. Curățați sita Pagina 22,Nu este racordat furtunul de alimentare pentru apă caldă. Racordați ambele furtunuri de alimentare (apă caldă și apă rece) la aparatele de preparare a apei calde menajere. Pagina 32Indicație: Ignorați afișajul, acesta apare numai la primul ciclu de spălare.
alte afișaje	Deconectați aparatul, așteptați 5 secunde și conectați-l din nou. Dacă afișajul apare din nou, chemați unitatea service abilitată. Pagina 27

Deficiente, ce-i de făcut?

Defecțiuni Cauza/remedierea
Se scurge apă.	Fixați corect/înlocuiți furtunul de evacuare.Strângeți îmbinarea filetată a furtunului de alimentare.
Nu intră apă.Detergentul nu a fost luat de apă.	Nu a fost selectată tasta ▷□□? Robinetul de apă nu este deschis? Eventual este astupată sita? Curățați sita. → Pagina 22Furtunul de alimentare este îndoit sau gâtuit?
Hubloul nu poate fi deschis.	Funcția de siguranță este activă. Întreruperea programului? A fost selectat ---- (stop clătire = fără centrifugare finală)? → Pagina 18Deschiderea este posibilă numai cu deblocarea de urgență? → Pagina 23
Programul nu pornește.	A fost selectată tasta ▷□□ sau Timp Gata în?Hubloul este închis? ⇌ A fost activat sistemul de siguranță împotriva accesului copiilor? Dezactivați.
Trepidație/rotire scurtă a tamburului după pornirea programului.	Nu este o defecțiune - la pornirea programului de spălare poate interveni o trepidație scurtă a tamburului, condiționată de testul intern al motorului.
Soluția de spălare nu este pompată.	A fost selectat ---- (stop clătire = fără centrifugare finală)? → Pagina 18Curățați pompa pentru soluția de spălare. → Pagina 21Curățați țeava de evacuare și/sau furtunul de evacuare.
Apa din tambur nu este vizibilă.	Nu este o defecțiune - apa este mai jos de zona vizibilă.
Rezultatul centrifugării nu este mulțumitor.Rufele sunt ude/prea umede.	Nu este o defecțiune - sistemul de control al excentricității a anulat centrifugarea din cauza unei repartizări neuniforme a rufelor.Distribuiți rufele mici și mari în tambur.S-a selectat protecția contra șifonării (în funcție de model)?S-a ales o turație prea mică?
Mai multe încercări de centrifugare.	Nu este o defecțiune - sistemul de control al excentricității compensează excen-tricitatea.
Durata programului mai mare decât de obicei.	■ Nu este o defecțiune - sistemul de control al excentricității compensează excentricitatea prin distribuirea repetată a rufelor.■ Nu este o defecțiune - sistemul de control pentru spumă este activ - este activat un proces de clătire.
Durata programului se modifică în timpul ciclului de spălare.	Nu este o defecțiune - este optimizată desfășurarea programului pentru respectivul proces de spălare. Acest lucru poate duce la modificarea duratei programului în câmpul de afișare.
Apă reziduală în compartimentul ⚫ pentru produ- sul de îngrijire.	■ Nu este o defecțiune - efectul produsului de îngrijire nu este afectat.■ Dacă este cazul, curățați caseta.
Formarea de miros în mașina de spălat.	În funcție de model se execută programulCurățarea tamburului sau Bumbac 90 °C fără rufe.În acest scop, utilizați detergenți universali pulbere sau un detergent cu agent de înălbire.Indicație:Pentru a se evita formarea spumei, folosiți numai jumătate din canti-tatea de detergent recomandată de producătorul detergentului. Nu folosiți deter-gent pentru lână sau fin.
Simbolul 📋 se aprinde în câmpul de afișare.Eventual iese spumă din sertarul pentru detergent.	S-a folosit prea mult detergent?Amestecați o lingură de balsam cu 1/2 I de apă și turnați în compartimentul II(nu la textile outdoor, sportswear și la cele cu puf!).Diminuați dozarea detergentului la următorul ciclu de spălare.
Producerea de zgomote puternice, vibrații și “mutarea din loc” la cen-trifugare.	■ Aparatul este îndreptat? Aliniați corect aparatul. →Pagina 33■ Sunt bine fixate picioarele aparatului? Asigurați picioarele aparatului.→Pagina 33■ Au fost îndepărtate siguranțele de transport? Îndepărtați siguranțele de transport. →Pagina 29
Câmpul de afișare/ lămpile indicatoare nu funcți-onează în timpul funcționării mașinii.	■ Pană de curent?■ Au declanșat siguranțele? Reactivați/înlocuiti siguranțele.■ Dacă defecțiunea apare în mod repetat, chemați unitatea service abilitată.
Reziduuri de detergent pe rufe.	■ În unele cazuri, detergenții fără fosfați conțin reziduuri insolubile în apă.■ SelectațiClătiresau periați rufele după spălare.
În timpul pauzei se aprinde simbolul 📍 din câmpul de afișare.	■ Nivelul apei este prea ridicat. Adăugarea de rufe nu este posibilă. Dacă este necesar, închideți imediat hubloul.■ Selectați tasta ▷□□pentru continuarea programului.
În timpul pauzei simbolul 📍 din câmpul de afișare este stins.	Hubloul este deblocat. Adăugarea de rufe este posibilă.
Dacă nu puteți remedia dvs. înșivă o defecțiune (după deconectare/conectare) sau este necesară o repara-tie:■ Deconectați aparatul și scoateți ștecherul din priză.■ Închideți robinetul de apă și apelați unitatea service abilitată.

Unitățile service abilitate

În cazul în care nu puteți remedia dvs. înșivă defecțiunea, vă rugăm să vă adresați unității service abilitate. → Coperta

Noi găsim întotdeauna o soluție potrivită, chiar și pentru a evita o vizită inutilă a tehnicianului.

Vă rugăm să indicați unității service numărul produsului (Nr. E) și numărul de fabricație al aparatului (FD).

E-Nr. FD

Nr. E Numărul de produs FD Numărul de fabricație

Aceste date le găsiți *în funcție de model:

în hublou în interior*/pe clapeta de service deschisă* și pe partea din spate a aparatului.

Aveți încredere în competența producătorului.

Adresați-vă nouă. În acest fel vă asigurați că reparația va fi executată de tehnicieni de service școlarizați, cu piese de schimb originale.

Date tehnice

Dimensiuni:

85 × 60 × 55 cm

(Înălțime x lățime x adâncime)

Greutate:

66 - 73 kg*

Racordare la rețea:

Tensiune nominală 220-240 V / 50 Hz

Intensitate nominală: 10 A / 13 A*

Putere nominală: 1900 - 2300 W

Presiunea apei:

100 - 1000 kPa (1-10 bari)

Putere consumată în stare deconectată:

0,12 W

Putere consumată în modul inactiv: 0,43 W

* în funcție de model

Instalarea și racordarea

Volum de livrare

Indicatie: Verificați dacă mașina prezintă deteriorări de la transport.Nu puneți în funcțiune mașina defectă. În caz de reclamații, adresați-vă distribuitorului de la care ați cumpărat aparatul sau Serviciului nostru de Asistență pentru Clienti. → Pagina 27

1 Cablu de rețea

2 Sac:

■ Instructiuni de utilizare și de instalare
■ Lista unităților service*
Garantia*
- Capace de acoperire pentru orificii după îndepărtarea siguranțelor de transport

3 Furtun de alimentare cu apă la modelul Aquastop

4 Furtun de evacuare a apei
5 Cot pentru fixarea furtunului de evacuare a apei*
6 Furtunul de alimentare cu apă rece la modelele Standard/Aqua-Secure, la modelele cu racord la apă caldă, suplimentar, un furtun de alimentare cu apă caldă
* în funcție de model

Suplimentar este nevoie, la racordarea furtunului de evacuare a apei la un sifon, de un colier de furtun ∅ 24 - 40 mm (din comerțul de specialitate).

Scule utile

Nivelă cu bulă de aer pentru așezare plană
■ Cheie pentru şuruburi cu:
- deschiderea 13 pentru desfacerea siguranțelor de transport și
- deschiderea 17 pentru îndreptarea picioarelor aparatului

Indicații de siguranță

Avertizare

Pericol de rănire!

■ Maşina de spălat este foarte grea. Fiți foarte atenți la ridicarea/ transportul maşinii de spălat.
La ridicarea maşinii de spălat se pot rupe componente ieşite în afară (de ex. hubloul) și se pot produce răniri. Nu ridicati maçina de spălat ținând-o de componentele ieşite în afară.
Datorită dispunerii necorespunzătoare a furtunului și a cablurilor de rețea, există pericolul de împiedicare și de rănire. Așezați furtunul și cablurile în așa fel, încât să nu existe pericol de împiedicare și de rănire.

Atentie!

Deteriorări ale aparatului

Furtunurile înghețate pot suferi fisuri/crăpături.

Nu instalați maçina de spălat în zone cu pericol de îngheț și/sau în aer liber.

Atentie!

Pagube provocate de apă

Punctele de racordare pentru furtunul de alimentare cu apă și de evacuare a apei se află sub presiunea ridicată a apei. Pentru a evita scurgerile sau pagubele produse de apă, respectați obligatoriu indicațiile din acest capitol.

Indicații

Suplimentar față de indicațiile menționate aici pot fi valabile și prescripții speciale ale societății de apă și de electricitate.
Dacă aveți dubii, încredințați unui specialist lucrarea de racordare.

Suprafața de instalare

Indicație: Stabilitatea este importantă, pentru ca mașina de spălat să nu se mute din loc!

Suprafața de așezare trebuie să fie solidă și plană.
■ Nu sunt adecvate pardoselile/podelele moi.

Instalarea pe un soclu sau pe o placă de lemn

Atentie!

Deteriorări ale aparatului

Maşina de spălat se poate muta din loc la centrifugare și se poate răsturna, poate cădea de pe soclu.

Fixați obligatoriu picioarele aparatului cu benzi stabilizatoare.

Nr. comandă WMZ 2200, WX 9756, Z 7080X0

Indicație: Instalați maçina de spălat pe pardoseli din lemn:

■ dacă este posibil, într-un colț,
pe o placă de lemn rezistentă la apă (de minim 30 mm grosime) care este fixată cu şuruburi de pardoseală.

Instalarea pe un podest cu sertar

Nr. comandă podest: WMZ 20490, WZ 20490, WZ 20510, WZ 20520

Montarea/încastrarea aparatului într-o structură modulară de bucătărie

Avertizare

Pericol de moarte!

La contactul cu părțile conducătoare de curent există pericol de electrocutare. Nu scoateți capacul aparatului.

Indicații

Este necesară o lățime a nișei de 60 cm.
- Amplasați mașina de spălat numai sub o placă de lucru continuă, strâns legată de dulapurile învecinate.

Îndepărtarea siguranțelor de transport

Atentie!

Deteriorări ale aparatului

■ Maşina este asigurată pentru transport cu siguranțe de transport. Siguranțele de transport neîndepărtate pot deteriora de ex. tamburul la funcționarea mașinii. Înaintea primei utilizări, îndepărtați obligatoriu complet toate cele 4 siguranțe de transport. Păstrați siguranțele.

■ Pentru a evita pagube de transport la un transport ulterior, montați din nou siguranțele înainte de transport.

Indicatie: Păstrați şuruburile și bucșele.

1. Scoateți furtunurile din suporturi.

1. Slăbiți toate cele 4 siguranțe de transport și scoateți-le. Îndepărtați bucșele. Pentru aceasta, scoateți cablul de rețea din suporturi.

1. Montați capacele. Închideți bine capacele prin apăsare pe cârligele de fixare.

Lungimile furtunurilor și cablurilor

■ Racord pe partea stângă

■ Racord pe partea dreaptă

Recomandare: Sunt disponibile la comercianții de specialitate/unitățile service abilitate:

o prelungire pentru Aqua-Stop respectiv furtunul de alimentare cu apă rece (cca. 2,50 m); nr.comandă WMZ2380, WZ10130, CZ11350, Z7070X0
■ un furtun de alimentare mai lung (cca. 2,20 m), pentru modelul Standard

Alimentarea cu apă

Avertizare

Pericol de moarte!

La contactul cu piesele conductoare electric există pericol de electrocutare. Nu scufundati valva de siguranță Aquastop în apă (conține o electrovalvă).

Respectați următoarele indicații atunci când racordați mașina de spălat

Indicatii

Utilizați mașina de spălat numai cu apă potabilă rece la un racord de apă rece.
Utilizați maçina de spălat cu apă potabilă rece și caldă, de maxim 60 °C, la un racord de apă caldă.
Nu racordati mașina la bateria de amestec a unui dispozitiv de preparare a apei calde menajere fără presiune.
- Folosiți numai furtunul de alimentare livrat cu aparatul sau unul procurat din comerțul de specialitate autorizat, nu un furtun de alimentare folosit.
Nu îndoiiți, nu striviți, nu modificați și nu secționați furtunul de alimentare cu apă (rezistența nu mai este garantată).
Strângeti racordurile filetate numai manual. Dacă şuruburile se strâng prea tare cu o sculă (cleşte), fileturile se pot deteriora.

Presiunea optimă în rețeaua de apă

minim 100 kPa (1 bar)

maxim 1000 kPa (10 bar)

Când robinetul de apă este deschis, curg cel puțin 8 l/min.

La o presiune mai mare a apei, montați o supapă de reducere a presiunii.

Racord la apă rece

Indicație: Utilizați mașina de spălat numai cu apă potabilă rece la un racord de apă rece.

Racordati furtunul de alimentare cu apă la robinetul de apă (26,4 mm = 3/4") și la aparat (la modelele cu Aquastop nu este necesar, este instalat fix) :

■ Model: Standard

Indicație: Deschideți robinetul de apă cu atenție și verificați etanșeitatea pozițiilor de racordare. Îmbinarea prin şuruburi se află sub presiunea conductei de apă.

Racord la apă rece și la apă caldă

Indicatii

Utilizați maçina de spălat cu apă potabilă rece și caldă, de maxim 60 °C, la un racord de apă caldă.
Furtunul de alimentare cu apă caldă roșu la robinetul de apă caldă și ventilul roșu la aparat
Furtunul de alimentare cu apă rece alb la robinetul de apă rece și ventilul alb la aparat

Racordul la robinete (26,4 mm = 3/4")

Racordul la aparat

Racordul la aparatele de preparare a apei calde menajere la apă rece

În cazul în care nu există un racord la apă caldă, aveți nevoie pentru racord de o piesă Y, disponibilă la unitatea de service abilitată, cu numărul piesei individuale: 050871.

• Racordati ambele furtunuri de alimentare cu o piesă Y la robinetul de apă rece și
  ■ racordati ambele furtunuri de alimentare la aparat.

Indicație: Deschideți robinetele de apă cu atenție și verificați etanșeitatea pozițiilor de racordare. Îmbinarea prin şuruburi se află sub presiunea conductei de apă.

Evacuarea apei

Atentie!

Pagube provocate de apă

Dacă furtunul de scurgere alunecă din chiuvetă din cauza presiunii mari a apei la pompare, apa scursă poate produce pagube.

Asigurați furtunul de evacuare împotriva alunecării.

Indicatie: Nu îndoiti furtunul de evacuare a apei și nu-l trageți în lungime.

Puteți așeza astfel furtunul de evacuare a apei:

■ Scurgerea într-o chiuvetă

Avertizare

Pericol de opărire!

La spălarea cu temperaturi înalte se poate ajunge la opăriri în cazul contactului cu soluția de spălare fierbinte, de ex. la pomparea soluției fierbinți într-o chiuvetă. Nu introduceti mâna în soluția de spălare fierbinte.

Atentie!

Deteriorări ale aparatului/la textile

În cazul în care capătul furtunului de scurgere se scufundă în apa pompată, apa poate fi reabsorbită în aparat, iar aparatul/textilele pot fi deteriorate.

Aveți grijă ca:

• dopul de la chiuvetă să nu închidă scurgerea.
• s ă nu se scufunde capătul furtunului de scurgere în apa pompată.
• apa să se scurgă suficient de repede.

■ Evacuarea într-un sifon

Pozitia de racordare trebuie asigurată cu o bridă de furtun, ∅ 24–40 mm (din comerțul de specialitate).

Evacuarea într-o țeavă din material sintetic cu mufă de cauciuc sau într-o gură de scurgere

Aşezarea pe orizontală

Vă rugăm să egalizați aparatul cu ajutorul unei nivele cu bulă cu aer.

Formarea de zgomot puternic, vibrațiile și „mutarea din loc” pot fi urmarea unei așezări incorecte!

1. Slăbiți contrapiulițele cu cheia, în sensul acelor de ceasornic.
2. Verificați planeitatea mașinii de spălat cu nivela cu bulă de aer, iar dacă este cazul corectați. Modificați înălțimea prin rotirea piciorului aparatului.
   Toate cele patru picioare ale maşinii trebuie să stea fix pe podea.
3. Strângeti contrapiulița în direcția carcasei.
   La aceasta, tineți ferm piciorul și nu îl deplasați pe înălțime.
   Contrapiulițele tuturor picioarelor aparatului trebuie să fie înșurubate ferm în carcasă!

La contactul cu părțile conducătoare de curent există pericol de electrocutare.

Nu apucați niciodată fișa de rețea cu mâinile ude.
- Tineți întotdeauna cablul de rețea de ștecăr și nu de cablu, deoarece acesta s-ar putea deteriora.
Nu scoateți niciodată din priză în timpul funcționării.

Respectați următoarele indicații și asigurați-vă că:

Indicații

■ tensiunea rețelei și indicația de tensiune de pe mașina de spălat (plăcuța aparatului) corespund. valoarea de conectare precum și siguranța necesară sunt indicate pe plăcuța de fabricație a aparatului.
racordarea maşinii de spălat se face numai la curent alternativ printr-o priză de protecție instalată conform prescripțiilor.
■ stecărul și priza se potrivesc.
■ secțiunea cablului este suficientă.
- sistemul de pământare este instalat conform prevederilor.
- înlocuirea cablului de rețea (dacă este necesară) se face numai de către un electrician. cablul de rețea de schimb se poate procura de la unitățile service.
- nu vor fi folosite stecăre/cuplaje multiple și nici prelungitoare.
la utilizarea unui întrerupător de protecție de curent fals va fi utilizat numai un tip cu acest semn ☑. Doar acest semn garantează îndeplinirea prevederilor în vigoare.
■ stecărul este oricând accesibil.
cablul de rețea nu este îndoit, strivit, modificat, secționat și nu intră în contact cu surse de căldură.

Înainte de prima spălare

Maşina de spălat a fost verificată amănunțit înainte de părăsirea fabricii. Pentru a îndepărta posibilele resturi de apă de verificare, spălați prima dată fără rufe.

Indicatii

■ Mașina de spălat trebuie instalată și racordată regulamentar. începînd cu → Pagina 28
Nu puneți niciodată în funcțiune o mașină defectă. Informați unitatea dvs. service abilitată.

1. Controlati maçina.
2. Scoateți folia de protecție de pe panoul de operare.
3. Introduceți stecărul de rețea.
4. Deschideți robinetul de apă.
5. Închideți hubloul (nu introduceți rufe!).
6. Setați în funcție de model, programul Curățarea tamburului 90 °C sau Bumbac 90 °C.
7. Deschideti sertarul pentru detergent.
8. Introduceți cca. 1 litru de apă în compartimentul II.
9. Introduceți detergentul complet în compartimentul II.
   Indicație: Pentru a se evita formarea spumei, folosiți numai jumătate din cantitatea de detergent recomandată de producătorul detergentului. Nu folosiți detergenți pentru lână sau pentru rufe fine.
   10.Închideți sertarul pentru detergent.
   11.Selectați tasta ▷□□.
10. După sfârșitul programului deconectați aparatul.
    Maşina dvs. de spălat este acum gata de functionare.

Transportul

De exemplu la schimbarea domiciliului

Lucrări pregătitoare:

1. Închideți robinetul de apă.
2. Reduceți presiunea apei în furtunul de alimentare. Întreținere – Sita în alimentarea cu apă → Pagina 22
3. Evacuați restul de soluție de spălare. Întreținere – Pompa de soluție de spălare este înfundată → Pagina 21
4. Separati maşina de spălat de rețea.
5. Demontați furtunurile.

Montați siguranțele de transport:

1. Scoateți învelitorile și păstrați-le. Evtl. folosiți o cheie.

1. Montați toate cele 4 bucșe.

Fixați cablul de rețea în suporturi. Puneti şuruburile și strângeți-le.

Înainte de o nouă punere în funcțiune:

Indicatii

■ îndepărtați obligatoriu siguranțele de transport!
■ Pentru a împiedica scurgerea detergentului nefolosit în evacuare la următoarea spălare: turnați cca. 1 litru de apă în compartimentul II, selectați programul Evacuare prin pompare și porniți.

Aquastop-Garantie

numai pentru aparate cu Aquastop

Suplimentar la cerințele de garanție față de vânzătorul din contractul de cumpărare și suplimentar la garanția noastră pentru aparat noi plătim despăgubiri în următoarele condiții:

1. Dacă printr-o deficiență a sistemului nostru Aquastop va avea loc o pagubă provocată de apă, atunci noi despăgubim pagubele utilizatorilor privați.
2. Răspunderea privind garanția este valabilă pe durata de serviciu a aparatului.
3. Premisa dreptului de garanție este ca aparatul cu Aquastop să fie instalat și racordat profesional conform instrucțiunii noastre; ea include și prelungirea profesională Aquastop (accesoriu original).
   Garanția noastră nu se extinde asupra conductelor și armăturilor defecte până la racordul Aquastop la robinetul cu apă.
4. Aparatele cu Aquastop nu trebuie de regulă supravegheate în timpul funcționării respectiv asigurate după aceea prin închiderea robinetului de apă.
   Numai în cazul unei absențe mai îndelungate din locuința dvs, de ex. în cazul unui concediu de câteva săptămâni, robinetul de apă trebuie închis.

Datele de contact ale tuturor țărilor le găsiți în lista de servicii pentru clienți anexată.
