MANUAL DE UTILIZARE InteriArt AV28WH5EU JVC

JVC

InteriArt Natural Vision T-V LINK

AV32L2EU

AV28L2EU

AV32X10EU

AV28X10EU

Natural Vision T-V LINK

AV28WH5EU

COLOUR TELEVISION

FARBFERNSEHGERÄT

TELEVISEUR COULEUR

KLEURENTELEVISIE

TELEVISOR A COLOR

TELEVISORE A COLORI

TELEVISOR A CORES

ENGLISH

DEUTSCH

FRANÇAIS

ERLANDS

TELLANO

ITALIANO

RTUGUÊS

[Unreadable]

[Unreadable]

[Unreadable]

m = 311

[NO TEXT]

The image is too blurry to recognize any text content.

^* 本说明仅供参考。

INSTRUCTIONS

BEDIENUNGSANLEITUNG

MANUEL D'INSTRUCTIONS

GEBRUIKSAANWIJZING

MANUAL DE INSTRUCCIONES

ISTRUZIONI

INSTRUÇÕES.

Abstract pattern of diagonal black and white stripes on white background (no text or symbols)

Onze hartelijke dank voor het aanschaffen van deze JVC-kleurentelevisie.

Lees deze gebruiksaanwijzing aandachtig door voordat u de TV in gebruik neemt, zodat u zeker weet dat u de TV goed bedient.

WAARSCHUWING:

OM GEVAAR VOOR BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, DIENT U ERVOOR TE ZORGEN DAT DIT APPARAAT NOOIT AAN REGEN OF VOCHTIGHEID WORDT BLOOTGESTELD.

LET OP:

VOOR UW EIGEN VEILIGHEID IS HET VAN BELANG DAT U DE VOLGENDE REGELS OMTRENT GEBRUIK VAN HET APPARAAT IN ACHT NEEMT.

1. Sluit het apparaat nooit aan op een ander voltage dan voorgeschreven (220 - 240 Volt wisselstroom, 50 Hz).
2. Zorg dat de netstekker en het netsnoer niet worden beschadigd.
3. Installeer het apparaat altijd op de juiste wijze op een plaats met voldoende ventilatie.

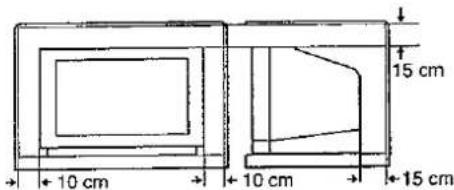

Als u deze televisie installeert, neem dan altijd de opge- geven minimale afstanden tot de vloer en de muren aan alsook de minimumeisen voor installatie in een kleine afgesloten ruimte of kast in acht. Houd altijd de voorge- schreven minimale afstanden voor veilig gebruik van het apparaat aan.

1. Zorg dat er nooit enig voorwerp of vloeistof in de behuizing van de TV terechtkomt.

2. Als er iets mis is met de TV, trek de stekker dan uit het stopcontact en roep de hulp in van een erkende TV-monteur. Probeer het apparaat nooit zelf te repareren en open nooit de behuizing.

3. Het oppervlak van het TV-scherm is zeer delicaat. Wees voorzichtig dat u het TV-scherm niet beschadigt.

Mocht het TV-scherm vuil worden, maak dit dan schoon met een zachte droge doek. Wrijf nooit te hard. Gebruik nooit een wasmiddel of oplosmiddel voor het scherm.

1. De hoofdschakelaar koppelt de TV niet volledig los van het lichtnet. Als u de TV gedurende langere tijd niet denkt te gebruiken, dient u de stekker uit het stopcontact te trekken.

INHOUD

VOORBEREIDINGEN....2

T-V LINK FUNCTIONS....5

BASISBEDIENING....6

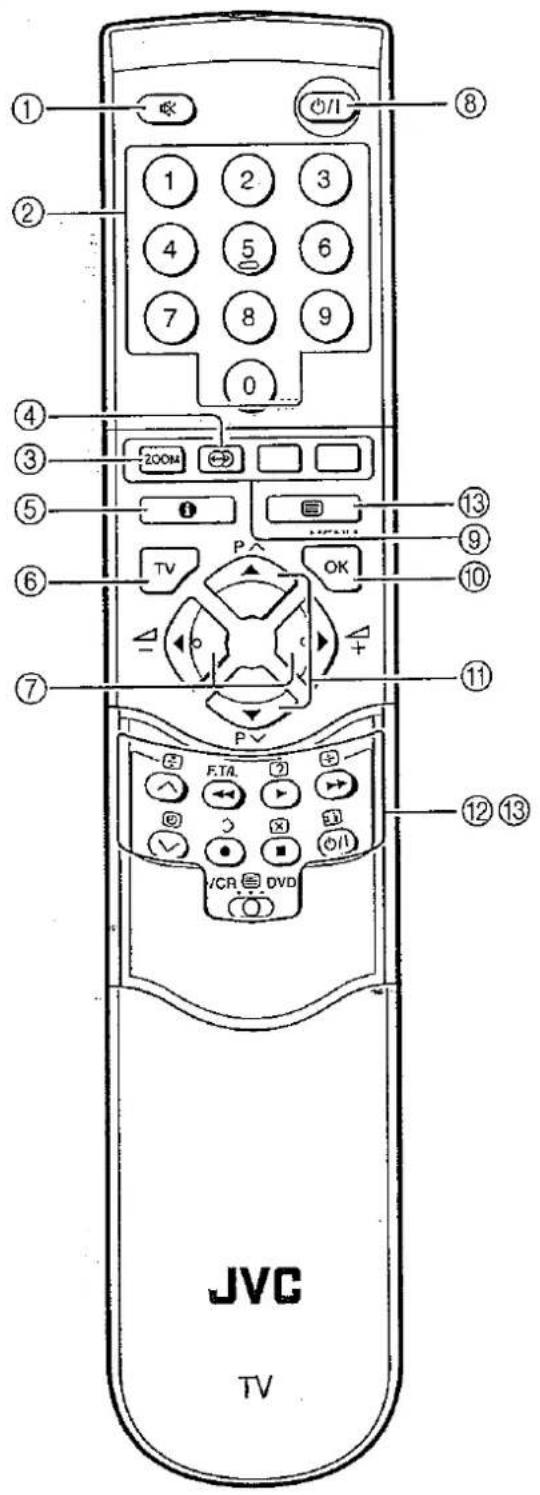

AFSTANDSBEDIENINGSTOETSEN EN FUNCTIES .....9

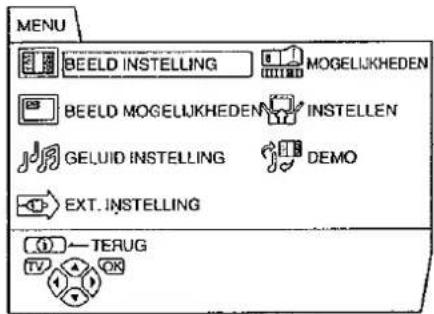

WERKEN MET MENU'S 14

3EELD INSTELLING....15

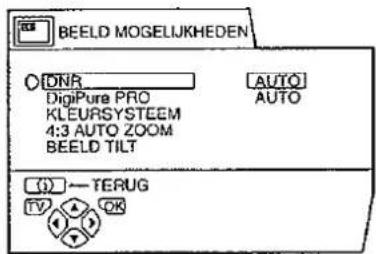

3EELD MOGELIJKHEDEN....16

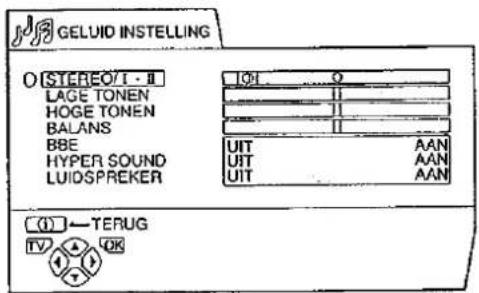

GELUID INSTELLING....18

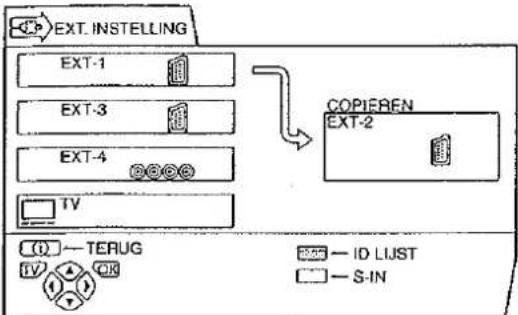

EXT. INSTELLING....19

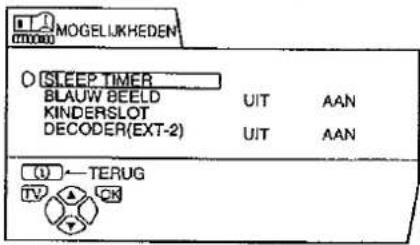

MOGELIJKHEDEN 21

INSTELLEN....23

DEMO 27

VOG MEER MENU'S. 28

VERDERE VOORBEREIDINGEN....31

CH/CC NUMMER 33

SCHAKELAARS EN ONDERDELEN VAN DE TV .....34

VERHELPEN VAN STORINGEN ....35

TECHNISCHE GEGEVENS ....37

JVC

InteriArt Natural Vision T-V LINK

AV32L2EU

AV28L2EU

AV32X10EU

AV28X10EU

Natural Vision T-V LINK

AV28WH5EU

COLOUR TELEVISION

FARBFERNSEHGERÄT

TELEVISEUR COULEUR

KLEURENTELEVISIE

TELEVISOR A COLOR

TELEVISORE A COLORI

TELEVISOR A CORES

ENGLISH

DEUTSCH

FRANÇAIS

ERLANDS

STELLANO

ITALIANO

RTUGUÊS

[NO TEXT]

[Unreadable]

[Unreadable]

[NO TEXT]

[Unreadable]

The image is too blurry to recognize any text content.

[Unreadable]

INSTRUCTIONS

BEDIENUNGSANLEITUNG

MANUEL D'INSTRUCTIONS

GEBRUIKSAANWIJZING

MANUAL DE INSTRUCCIONES

ISTRUZIONI

INSTRUÇÕES.

Abstract diagonal pattern of black and white stripes on white background (no text or symbols)

Onze hartelijke dank voor het aanschaffen van deze JVC-kleurentelevisie.

Lees deze gebruiksaanwijzing aandachtig door voordat u de TV in gebruik neemt, zodat u zeker weet dat u de TV goed bedient.

WAARSCHUWING:

OM GEVAAR VOOR BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, DIENT U ERVOOR TE ZORGEN DAT DIT APPARAAT NOOIT AAN REGEN OF VOCHTIGHEID WORDT BLOOTGESTELD.

LET OP:

VOOR UW EIGEN VEILIGHEID IS HET VAN BELANG DAT U DE VOLGENDE REGELS OMTRENT GEBRUIK VAN HET APPARAAT IN ACHT NEEMT.

1. Sluit het apparaat nooit aan op een ander voltage dan voorgeschreven (220 - 240 Volt wisselstroom, 50 Hz).
2. Zorg dat de netstekker en het netsnoer niet worden beschadigd.
3. Installeer het apparaat altijd op de juiste wijze op een plaats met voldoende ventilatie.

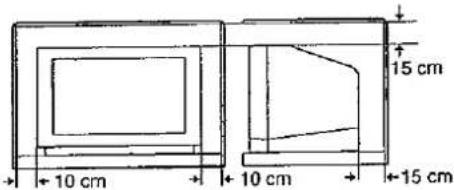

Als u deze televisie installeert, neem dan altijd de opge- geven minimale afstanden tot de vloer en de muren aan alsook de minimumeisen voor installatie in een kleine afgesloten ruimte of kast in acht. Houd altijd de voorge- schreven minimale afstanden voor veilig gebruik van het apparaat aan.

1. Zorg dat er nooit enig voorwerp of vloeistof in de behuizing van de TV terechtkomt.

2. Als er iets mis is met de TV, trek de stekker dan uit het stopcontact en roep de hulp in van een erkende TV-monteur. Probeer het apparaat nooit zelf te repareren en open nooit de behuizing.

3. Het oppervlak van het TV-scherm is zeer delicaat. Wees voorzichtig dat u het TV-scherm niet beschadigt.

Mocht het TV-scherm vuil worden, maak dit dan schoon met een zachte droge doek. Wrijf nooit te hard. Gebruik nooit een wasmiddel of oplosmiddel voor het scherm.

1. De hoofdschakelaar koppelt de TV niet volledig los van het lichtnet. Als u de TV gedurende langere tijd niet denkt te gebruiken, dient u de stekker uit het stopcontact te trekken.

INHOUD

VOORBEREIDINGEN....2

T-V LINK FUNCTIONS....5

3ASISBEDIENING....6

AFSTANDSBEDIENINGSTOETSEN EN FUNCTIES .....9

WERKEN MET MENU'S 14

BEELD INSTELLING....15

BEELD MOGELIJKHEDEN....16

GELUID INSTELLING....18

EXT. INSTELLING....19

MOGELIJKHEDEN 21

INSTELLEN....23

DEMO 27

NOG MEER MENU'S....28

VERDERE VOORBEREIDINGEN....31

CH/CC NUMMER 33

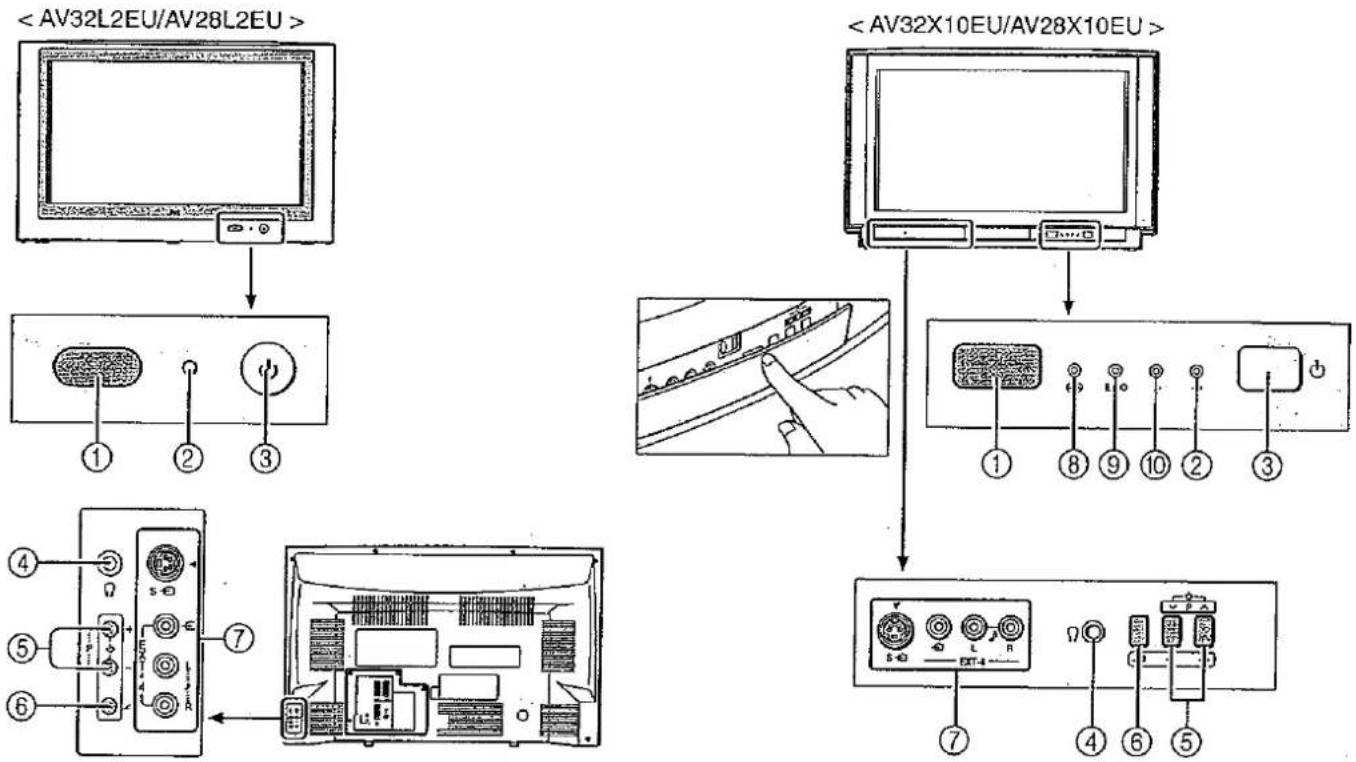

SCHAKELAARS EN ONDERDELEN VAN DE TV .....34

VERHELPEN VAN STORINGEN ....35

TECHNISCHE GEGEVENS ....37

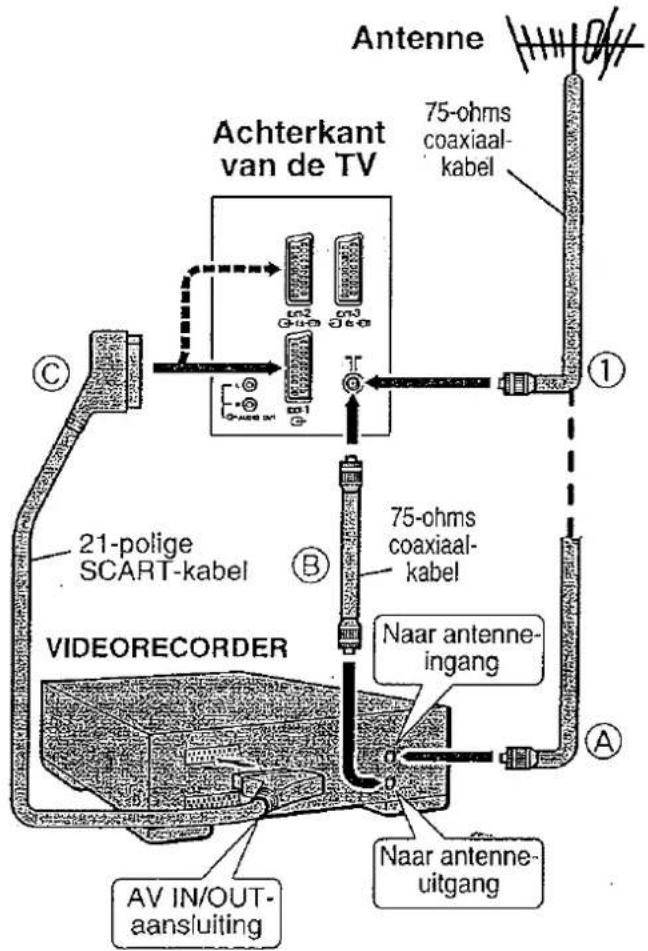

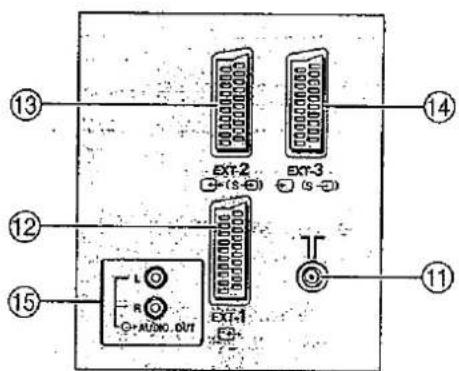

■ Aansluiten van de antenne en de videorecorder

Als u een videorecorder aansluit, volg dan Ⓐ → Ⓑ → Ⓒ.

Als u geen videorecorder aansluit, volg dan ①.

Om de functies T-V LINK te bedienen, moet er een videorecorder compatibel met T-V LINK worden aangesloten op de EXT-2-aansluiting van de TV. Voor meer details over de T-V LINK-functies, raadpleegt u "T-V LINK FUNCTIES" op pagina 5.

Opmerking:

• Zie voor meer details hierover de gebruiksaanwijzingen van de apparatuur die u wilt aansluiten.
• De aansluitsnoeren worden niet bijgeleverd.
• U kunt met uw videorecorder een video bekijken zonder © uit te voeren. Zie voor meer details de gebruiksaanwijzing van uw videorecorder.

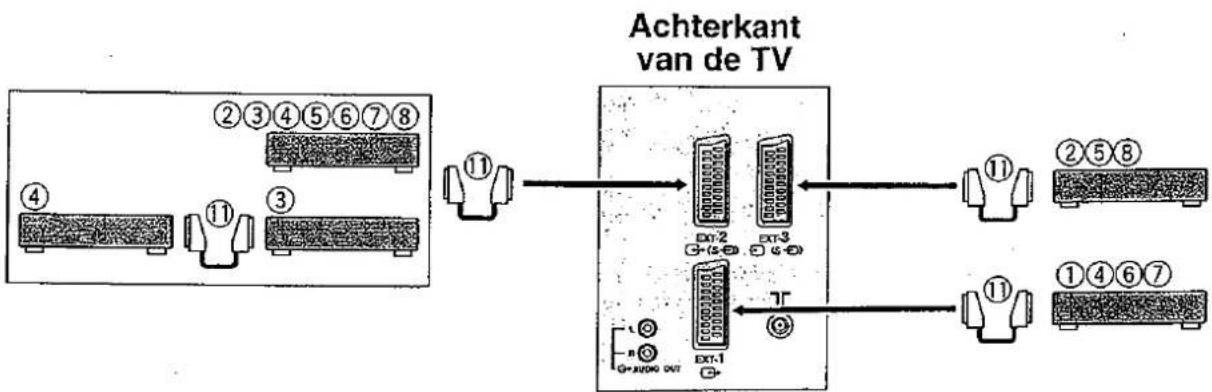

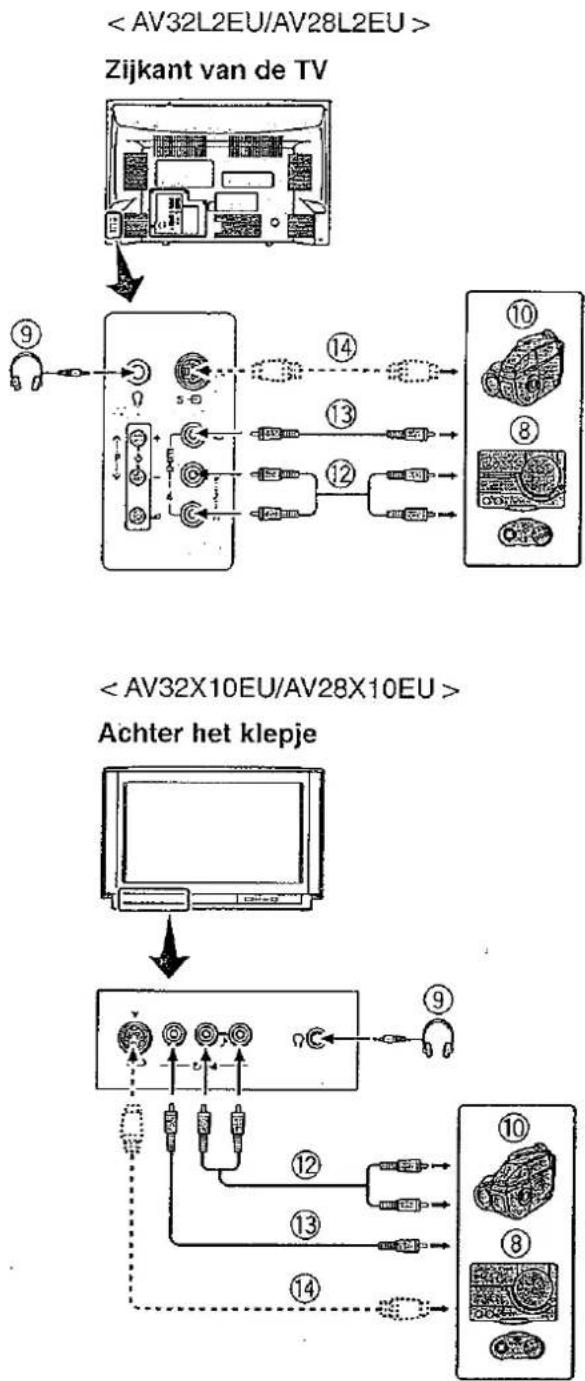

• Voor het aansluiten van meer perifere apparatuur, raadpleegt u "VERDERE VOORBEREIDINGEN" op pagina 31.

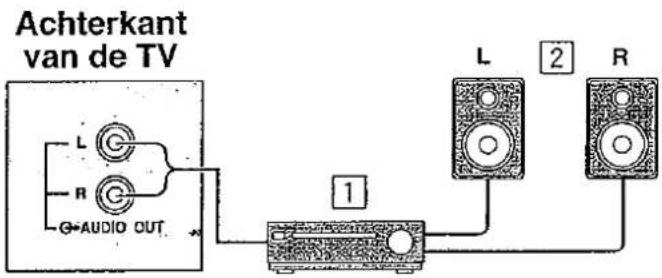

• Als u perifere luidsprekers of een geluidsinstallatie wilt aansluiten, raadpleegt u "Aansluiten van luidsprekers en/of een versterker." op pagina 32.
• Als er een decoder is aangesloten op een T-V LINK compatibele videorecorder, zet de DECODER (EXT-2) functie dan op AAN. Voor meer details raadpleegt u "Gebruik van de functie DECODER (EXT-2)" op pagina 29. Als u dit niet doet, zult u geen beelden kunnen bekijken van kanalen die gecodeerde uitzendingen doorgeven.

Aansluiten van het netsnoer op het stopcontact

Let op:

- Sluit het apparaat nooit aan op een ander voltage dan voorgeschreven (220 - 240 Volt wisselstroom, 50 Hz).

Hand holding a plug inserted into a wall socket, with a pointer indicating the insertion direction (no text or symbols present)

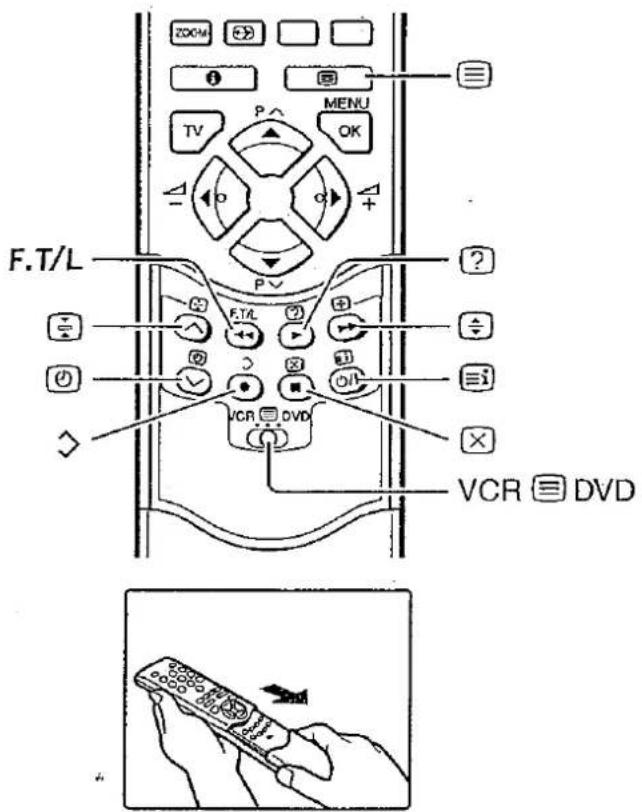

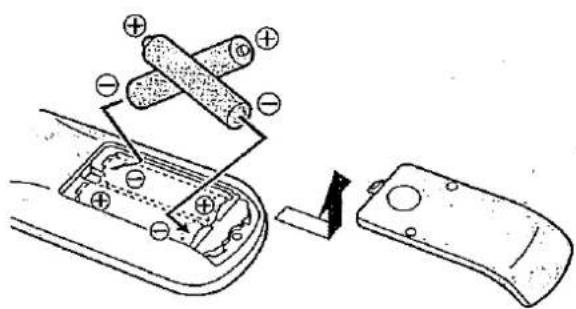

■ Batterijen in de afstandsbediening plaatsen

Gebruik twee AAA/R03 drogecelbatterijen.

Plaats de batterijen vanaf de ⊕ kant en let op de juiste plaats van de ⊕ en ⊕ polen.

Om het batterijvak te openen, schuift u het deksel naar beneden en u haalt het los. Breng het deksel weer aan door dit naar boven te schuiven totdat het vastklikt.

Opmerking:

• Let op de waarschuwingen die op de batterijen staan gedrukt.
• De levensduur van de batterijen ligt tussen zes maanden en een jaar, afhankelijk van de frequentie waarmee u de afstandsbediening gebruikt.
• Als de afstandsbediening niet meer goed functioneert, vervang de batterijen dan.
• De batterijen die worden bijgeleverd zijn alleen voor het installeren en testen van de TV. Vervang deze batterijen zo snel mogelijk.

Gebruikte batterijen:

NL

Niet weggooien, maar inleveren als KCA.

Basisinstellingen

Als de TV voor de eerste keer wordt aangezet, komt deze in de stand voor het maken van de basisinstellingen te staan en het JVC-logo verschijnt in beeld. Volg de aanwijzingen op het scherm om de basisinstellingen te maken.

1 Druk de hoofdschakelaar op de TV in.

De aan/uit-indicator licht rood op (stroomtoevoer) en vervolgens groen (TV aan) en het JVC-logo verschijnt in beeld.

DOOG1-NL

Opmerking:

• Als de aan/uit-indicator rood blijft en niet verandert in groen:
  De TV staat stand-by. Druk op de toets Ⓐ/I (Stand-by) van de afstandsbediening om de TV aan te zetten.
• Het JVC-logo verschijnt niet als de TV eenmaal een keer is ingeschakeld.

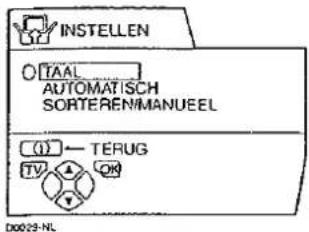

  In dit geval gebruikt u de functies "TAAL" en "AUTOMATISCH" om de basisinstellingen te maken. Voor meer details, raadpleegt u "INSTELLEN" op pagina 23.

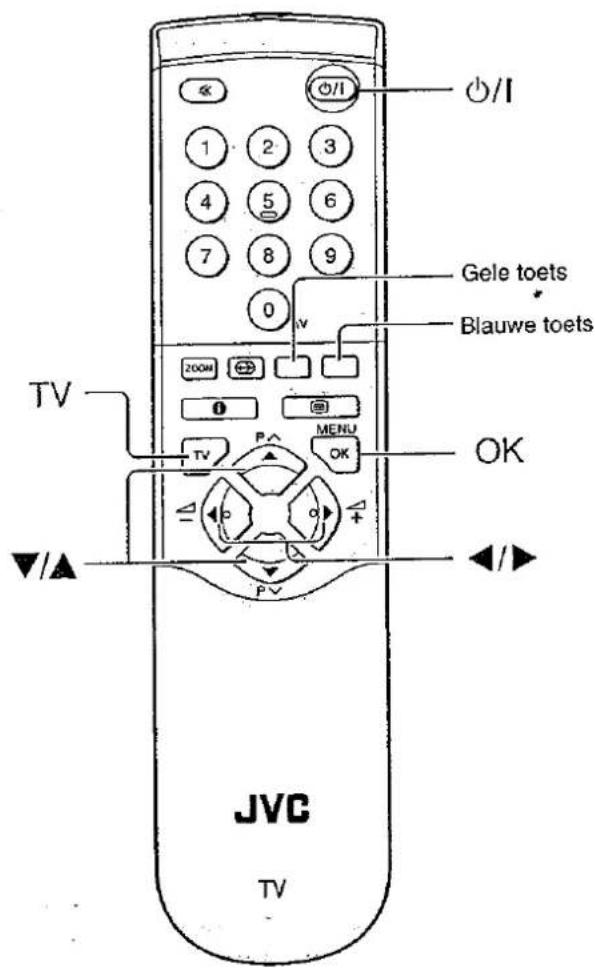

2 Druk op de toets OK.

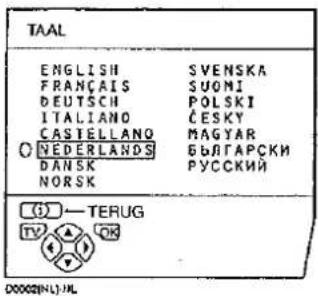

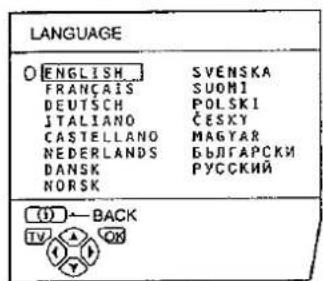

Het menu LANGUAGE verschijnt.

DOOR(E)-NL

3 Druk op de ◀/► en ▼/▲-toetsen om NE-DERLANDS te kiezen. Druk hierna op toets OK.

Voor dit venster is het NEDERLANDS ingesteld als taal. Het menu LAND verschijnt als submenu van de functie AUTOMATISCH.

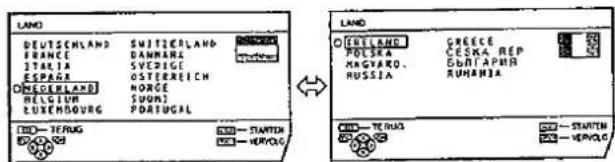

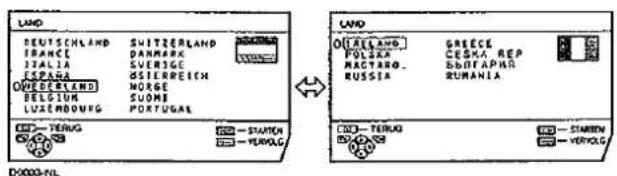

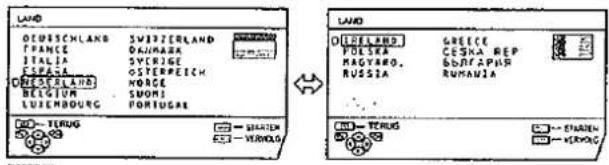

Er zijn twee landenmenu's. Bij indrukken van de gele toets verandert het landenmenu als volgt:

DOOO-NL

4 Druk op de ◀/► en ▼/▲-toetsen om het land waar u woont te kiezen.

NEDERLANDS

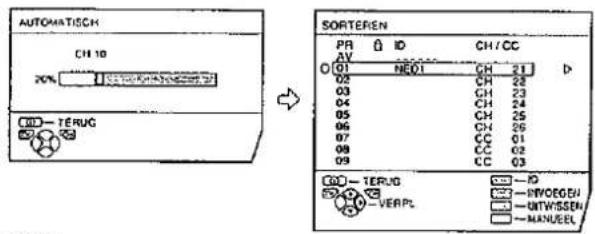

5 Druk op de blauwe toets om de functie AUTOMATISCH te starten.

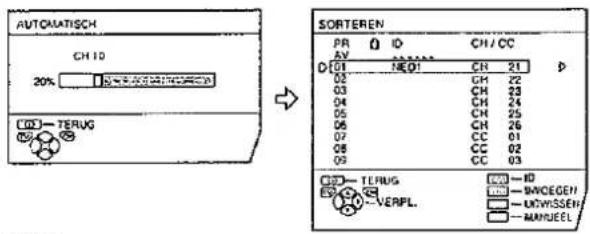

Het menu AUTOMATISCH verschijnt in beeld en de ontvangen TV-kanalen worden automatisch vastgelegd onder de programmanummers (PR).

DODON HL

Als de aanduiding "ACI START/ACI OVERSLAAN" in het menu AUTOMATISCH verschijnt:

U kunt de ACI (automatische kanaalinstelling) functie gebruiken om de ACI-gegevens te decoderen en vervolgens alle TV-zenders snel vast te leggen. Zie "Gebruik van de ACI-functie" op pagina 28 voor nadere bijzonderheden over het gebruik van de ACI-functie.

Wilt u de ACI-functie niet gebruiken, druk dan op de ▼/▲-toetsen om ACI OVERSLAAN te selecteren en druk vervolgens op de toets OK.

Om de functie AUTOMATISCH te annuleren:

Druk op de toets TV.

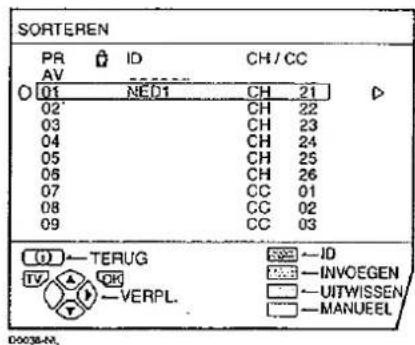

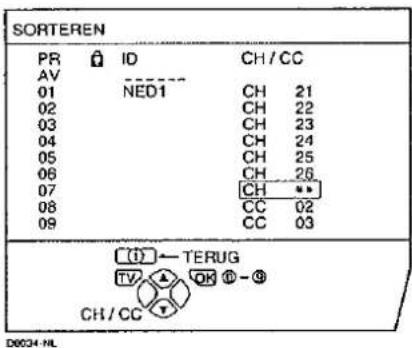

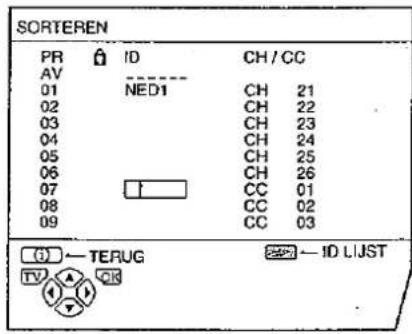

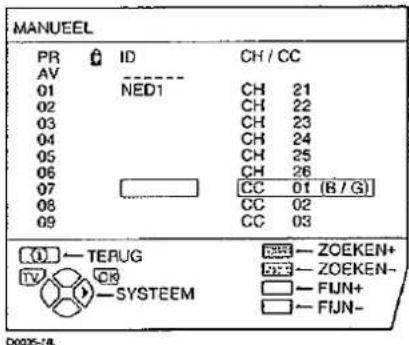

5 Nadat de TV-kanalen zijn vastgelegd onder de programmanummers (PR), verschijnt het menu SORTEREN in beeld.

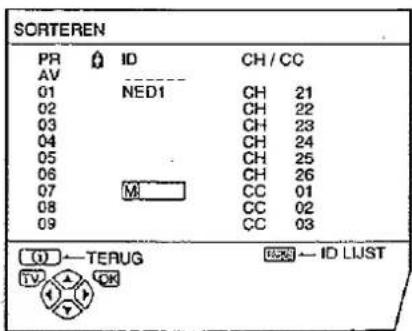

U kunt verdergaan met het bewerken of veranderen van de programmanummers (PR) met behulp van de functie SORTEREN/MANUEEL. Voor meer details raadpleegt u "SORTEREN/MANUEEL" op pagina 24.

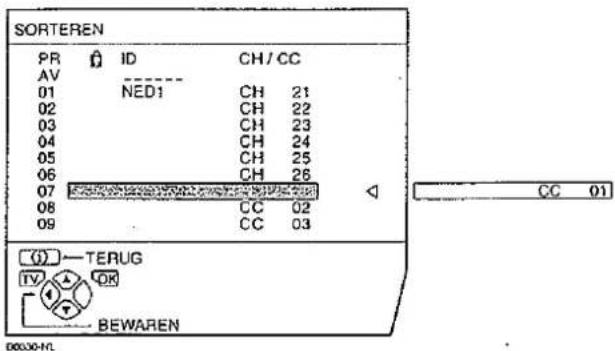

Als u de functie SORTEREN/MANUEEL niet gebruikt:

Als u de functie SORTEREN/MANUEEL niet wilt gebruiken, ga dan naar de volgende procedures.

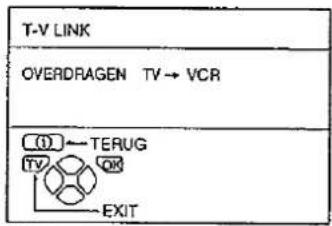

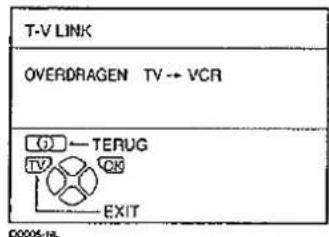

Druk op de toets OK om het menu T-V LINK in beeld te brengen.

D0005-NL

De bediening van het menu T-V LINK is afhankelijk van het soort videorecorder dat is aangesloten op de aansluiting EXT-2.

Als er geen videorecorder is aangesloten die compatibel is met T-V LINK :

Druk op de toets TV om het menu T-V LINK te verlaten.

Het menu T-V LINK verdwijnt.

Als er een videorecorder is aangesloten die compatibel is met T-V LINK :

Volg de bedieningsprocedure "Versturen van de gegevens naar een videorecorder" op pagina 28 om de gegevens van de programmanummers (PR) te versturen.

9 De basisinstellingen zijn nu gemaakt en u kunt genieten van TV-weergave.

Opmerking:

• Als uw TV de zendernaam van het TV-signaal kan herkennen, wordt deze zendernaam automatisch vastgelegd (ID) onder het programmanummer (PR) waar het TV-kanaal is vastgelegd.
• Als een zender waarnaar u wilt kijken niet is vastgelegd onder een programmanummer (PR), kunt u deze handmatig vastleggen met de functie MANUEEL. Voor meer details, raadpleegt u "SORTEREN/MANUEEL" op pagina 24.

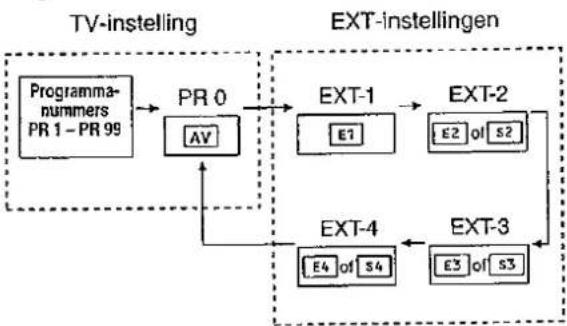

• Er is geen TV-zender vastgelegd onder programma-nummer PR 0 (AV). Als u een zender wilt vastleggen onder PR 0 (AV), doe dit dan handmatig met de functie MANUEEL. Voor meer details, raadpleegt u "SORTEREN/MANUEEL" op pagina 24.

T-V LINK FUNCTIONS

Als er een videorecorder die compatibel is met T-V LINK is aangesloten op de aansluiting EXT-2 van de TV, is het makkelijker om de videorecorder in te stellen en video's te bekijken. T-V LINK maakt gebruik van de volgende voorzieningen:

Om de functie T-V LINK te gebruiken:

De videorecorder moet compatibel zijn met T-V LINK. De videorecorder moet zijn aangesloten op de aansluiting EXT-2 van de TV, via een volledige SCART-kabel.

Opmerking:

• Een videorecorder die compatibel is met "T-V LINK" betekent een JVC-videorecorder met het logo T-V LINK of een videorecorder met een van de volgende logo's. Deze videorecorders ondersteunen alle of soms slechts enkele van de hierboven beschreven functies. Zie voor meer details de gebruiksaanwijzing van uw videorecorder.
  "Q-LINK" (een handelsmerk van Panasonic Corporation)
  "Data Logic" (een handelsmerk van Metz Corporation)
  "Easy Link" (een handelsmerk van Phillips Corporation)
  "Megalogic" (een handelsmerk van Grundig Corporation)
  "SMARTLINK" (een handelsmerk van Sony Corporation)

■ Voorinstellingen laden (Pre-set Download)

voor het versturen van de gegevens van de vastgelegde zenders van de TV naar de videorecorder.

Deze Preset Download-functie begint automatisch als de basisinstellingen zijn afgerond of als de bedieningshandelingen van AUTOMATISCH of SORTEREN/MANUEEL worden uitgevoerd.

Opmerking:

- Deze functie kan worden ingeschakeld via de videorecorder.

Als "FUNKTIE NIET BESCHIKBAAR" wordt weergegeven:

Als "FUNKTIE NIET BESCHIKBAAR" wordt weergegeven, is het laden (versturen van de gegevens van de TV naar de videorecorder) niet goed uitgevoerd. Controleer de volgende punten, voordat u het nogmaals probeert:

- Controleer of de videorecorder aanstaat.

- Controleer of de videorecorder compatibel is metT-V LINK.

- Controleer of de videorecorder is aangesloten op de aan-sluiting EXT-2.

- Controleer de SCART-kabel.

■ Directe opname

Wat U Ziet Is Wat U Opneemt."

J kunt, met één druk op de knop, de TV-uitzending die u be-ijkt op de videorecorder opnemen.

Zie voor meer details hierover de handleiding van uw video-ecorder.

3ediening via de videorecorder. "VIDEO NEEMT AL OP" wordt weergegeven.

Onder de volgende omstandigheden zal de videorecorder stoppen met opnemen als u de TV uitschakelt, als er wordt gewisseld van TV-zender, als er wordt gewisseld van ingangssignaal of als er een menu op het TV-scherm wordt weergegeven.

• Bij opnæne van videobeelden vanaf een extern apparaat dat is aangesloten op de TV.
• Bij opname van een zender waarvan het signaal is verwerkt door een decoder.
• Bij opname van een zender via het uitgangssignaal van de TV omdat de betreffende zender niet goed kan worden ontvangen via de tuner van de videorecorder.

Opmerking:

• Bediening via de TV is niet mogelijk.
• Over het algemeen kunt u met de videorecorder geen opnamen maken van een zender die niet goed wordt ontvangen door de videorecorder, zelfs als u die zender wel kunt bekijken op de TV. Met sommige videorecorders kunt u een uitzending opnemen via het uitgangssignaal van de TV als die uitzending op de TV kan worden bekeken, ook al kan de betreffende uitzending niet worden ontvangen met de tuner van de videorecorder. Zie voor meer details de gebruiksaanwijzing van uw videorecorder.

■ Automatisch inschakelen TV/videorecorder Direct beeld

Als de weergave van de videorecorder begint, wordt de TV automatisch ingeschakeld en het beeld van de aansluiting EXT-2 wordt weergegeven op het TV-scherm.

Als u de videorecorder bedient via een menu, wordt de TV automatisch ingeschakeld en het weergavesignaal van de aansluiting EXT-2 wordt weergegeven op het TV-scherm.

Opmerking:

- Deze functie werkt niet als de TV is uitgezet met de hoofdschakelaar. Zet de hoofdschakelaar van de TV op AAN (stand-by).

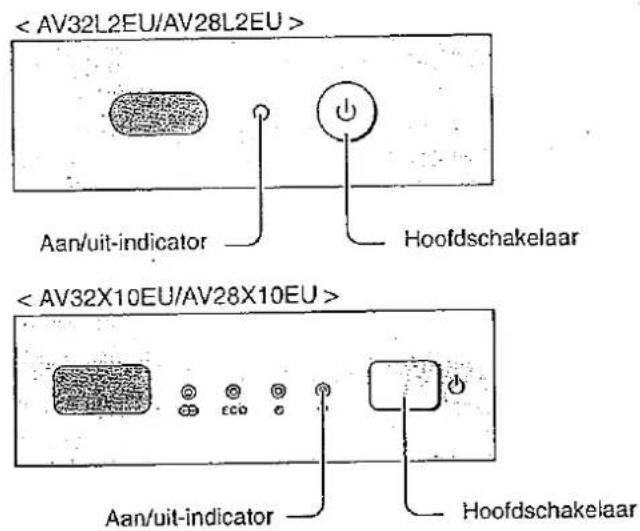

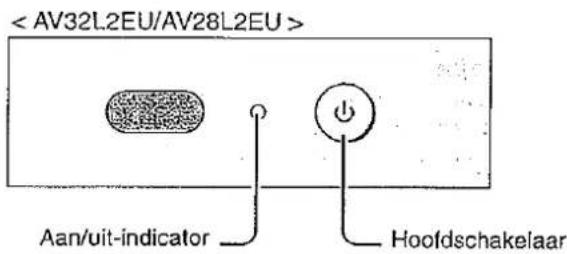

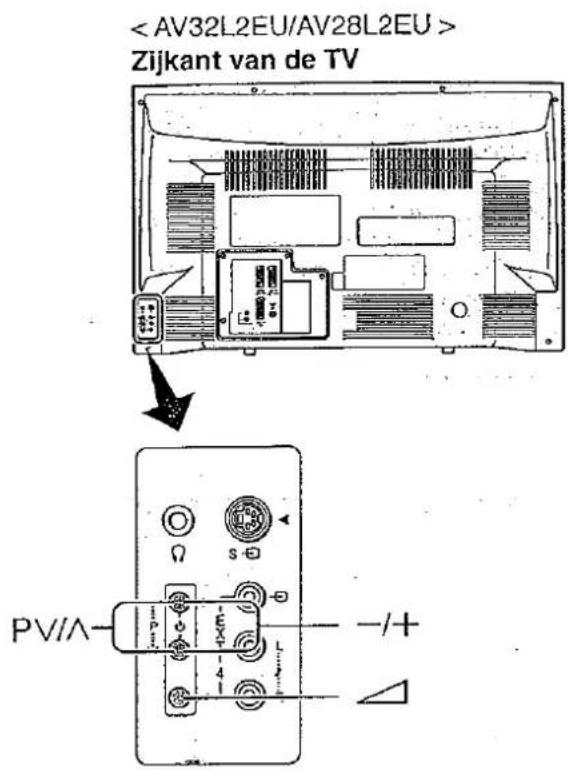

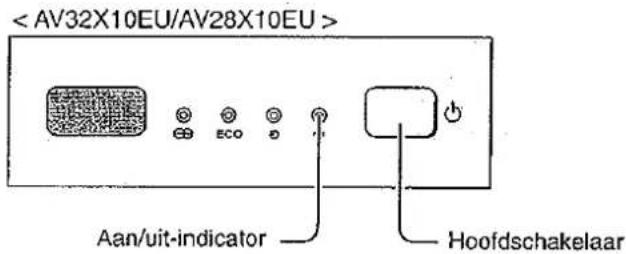

■ Zet de TV aan met de hoofdschakelaar.

Druk de hoofdschakelaar op de TV in.

De aan/uit-indicator licht rood op en de TV staat stand-by.

Opmerking:

- Als de aan/uit-indicator groen oplicht, staat de TV al aan.

Uitzetten van de TV;

Druk de hoofdschakelaar op de TV nogmaals in.

De aan/uit-indicator dooft.

Let op:

- De hoofdschakelaar koppelt de TV niet volledig los van het lichtnet. Als u de TV gedurende langere tijd niet denkt te gebruiken, dient u de stekker uit het stopcontact te trekken.

■ Zet de TV aan vanuit stand-by

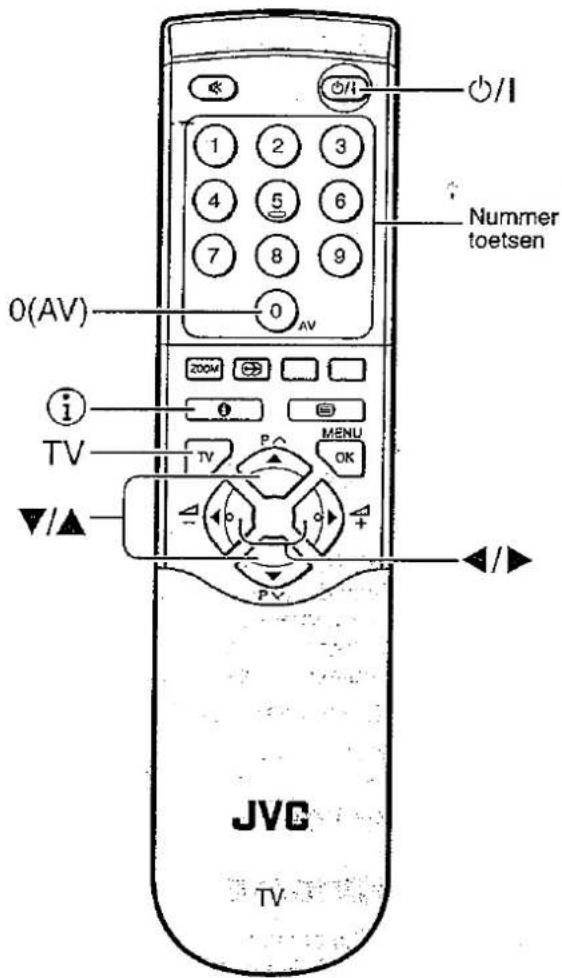

Druk op de toets Ⓗ/I (Stand-by), de toets TV, ▼/▲-toetsen of de nummer-toetsen.

De aan/uit-Indicator verandert van rood in groen en de TV wordt ingeschakeld.

Uitschakelen van de TV:

Druk nogmaals op de toets ⏻/I (stand-by).

De aan/uit-indicator verandert van groen in rood en de TV komt in de stand-by-stand te staan.

■ Kies een TV-kanaal

Kies het programmanummer (PR) waaronder de zender waarnaar u wilt kijken is vastgelegd.

Gebruik de ▼/▲-toetsen:

Druk op de ▼/▲-toetsen om het gewenste kanaalnummer te kiezen (PR).

Gebruik de nummertoetsen:

Voer het gewenste programmanummer in (PR) met de nummertoetsen.

Voorbeeld:

• PR 12 → druk op 1 en 2 .
• PR 6 → druk op 6.

Gebruik de PR LIJST:

1 Druk op de toets ⓘ (Informatie) om de PR LIJST in beeld te brengen.

2 Druk op de ◀/► en ▼/▲-toetsen om een programmanummer te kiezen (PR). Druk hierna op de toets OK.

Opmerking:

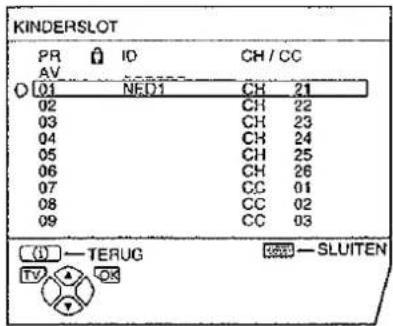

• Voor programmanummers (PR), waarvoor de functie KINDERSLOT is ingesteld, wordt het symbool Ⓡ (KINDERSLOT) naast het programma-nummer weergegeven (PR) in de PR LIJST
• U kunt de ▼/▲-toetsen niet gebruiken om een programmanummer te kiezen (PR) als de functie KINDERSLOT actief is.
• Zelfs als u probeert een programmanummer (PR) te kiezen met de functie KINDERSLOT ingeschakeld, verschijnt het symbool (KINDERSLOT) en u kunt de zender niet bekijken. Om deze zender te kunnen bekijken, raadpleegt u "KINDERSLOT" op pagina 21.
• Als u geen helder beeld krijgt of een beeld in zwart/wit, verander het kleursysteem dan met de hand. Zie "KLEURSYSTEEM" op pagina 17.

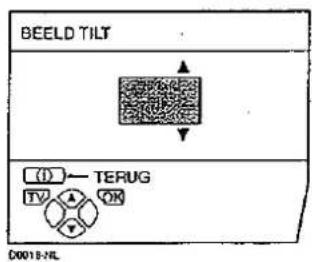

• Als het beeld scheef staat, corrigeer dit dan. Zie "BEELD TILT" op pagina 17.

■ Het volume regelen.

Druk op de ◀/▶-toetsen om het volume te 'egelen.

De volume-indicator verschijnt en u kunt het volume regelen net de -l+-toeisen.

■ Beelden bekijken perifere apparatuur

Stel in op de EXT-aansluiting waarop het betreffende appa- aat is aangesloten.

Gebruik de toets O (AV) :

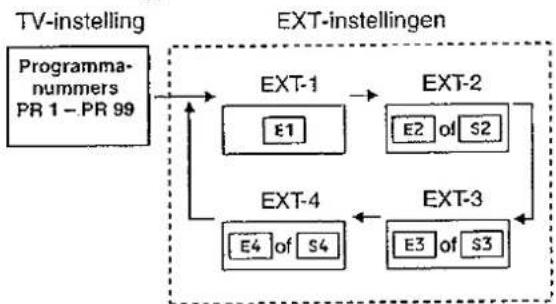

Druk op de toets O (AV) om een EXT-aansluiting te kiezen. Als u de toets O (AV) indrukt, verandert de instelling als volgt:

Gebruik de ▼/▲-toetsen:

Druk op de ▼/▲-toetsen om een EXT-aansluiting te kiezen.

Gebruik de PR LIJST:

1 Druk op de toets ⓘ (Informatie) om de PR LIJST in beeld te brengen.
2 Druk op de ◀/► en ▼/▲-toetsen om een EXT-aansluiting te kiezen. Druk hierna op de toets OK.

Opmerking:

• De EXT-aansluitingen zijn vastgelegd na het programmanummer PR 99.
• U kunt een videoingangssignaal kiezen uit het S-VIDEO-signaal (Y/C-signaal) en het gewone videosignaal (samengesteld signaal). Voor meer details, raadpleegt u "S-IN (S-VIDEO-invoer)" op pagina 19.
• Als u geen helder beeld krijgt of een beeld in zwart/wii, verander het kleursysteem dan met de hand. Zie "KLEURSYSTEEM" op pagina 17.
• Als u een EXT-aansluiting zonder ingangssignaal kiest, blijft het EXT-aansluitingnummer op het scherm staan.
• Deze TV heeft een functie waarmee automatisch van ingangssignaal kan worden gewisseld aan de hand van een speciaal signaal, dat door het perifere apparaat wordt uitgezonden.(De aansluiting EXT-4 ondersteunt deze functie niet.)

Terugkeren naar een TV-zender:

Druk op de toets TV, ▼/▲-toetsen of de nummertoet- sen.

Gebruik maken van het programmanummer PR 0 (AV):

Als de TV en de videorecorder alleen via een antennekabel zijn verbonden, kunt u door kiezen van het programmanummer PR 0 (AV) de weergave van de videorecorder bekijken. Stel het videorecorder RF-kanaal met de hand op programmanummer PR 0 (AV). Voor meer details, raadpleegt u "SORTEREN/MANUEEL" op pagina 24.

Als u de toets O (AV) indrukt, verandert de instelling als volgt:

Opmerking:

• Het videorecorderkaneel RF wordt als RF-signaal van de videorecorder gestuurd.
• Zie ook de gebruiksaanwijzing van uw videorecorder voor meer details.

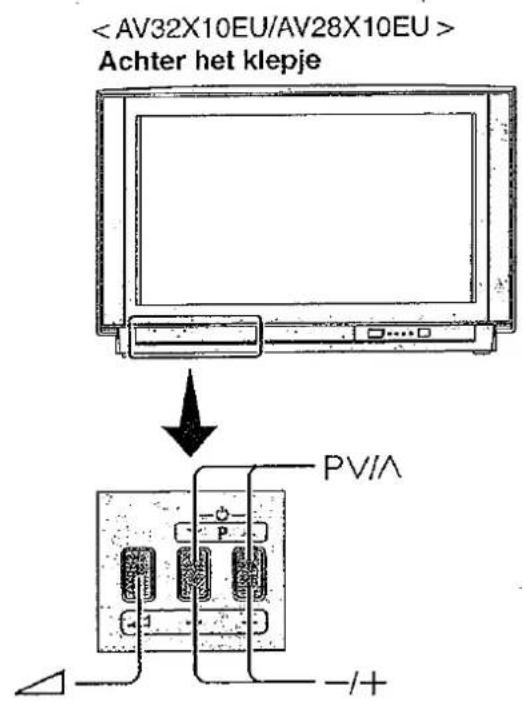

Bediening met de toetsen van de TV.

1 Druk op de P V/Λ-toetsen om de TV vanuit de stand-by-stand in te schakelen.
2 Gebruik de P V/Λ-toetsen om een programmanummer (PR) of een EXT-aansluiting te kiezen.
3 Gebruik de toets △ (Volume) en de -/+ -toetsen om het volume te regelen.

1 Druk op de toets △ (Volume).

De volumeniveau-indicator verschijnt.

2 Gebruik de -/+ -toetsen terwijl de volumeni-veau-indicator in beeld is.

AFSTANDSBEDIENINGSTOETSEN EN FUNCTIES

Line drawing of hands holding a remote control with an arrow indicating rotation (no text or symbols)

① Dempingstoets

U kunt het geluid met één druk op de knop uitschakelen.

Druk op de toets (Demping) om het geluid uit te zetten. Als u de toets (Demping) nogmaals indrukt, wordt het geluid weer teruggebracht naar het oorspronkelijke niveau.

② Nummertoetsen

U kunt een programmanummer kiezen (PR) door het het programmanummer eenvoudigweg in te voeren.

Voorbeeld:

• PR 12→ druk op 1 en 2 .
• PR 6 → druk op 6.

U kunt ook herhaaldelijk de toets O (AV) indrukken om een EXT-aansluiting te kiezen.

③ ZOOM-toets

Het beeldformaat kan worden gewijzigd, om dit aan te passen aan de beeldverhouding. Kies de beste optie uit een van de volgende ZOOM-instellingen.

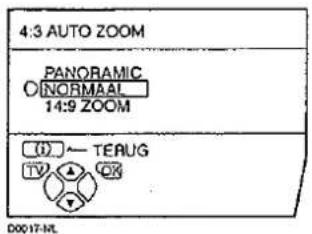

AUTO:

Voor iedere beeldverhouding, behalve de normale (4:3 beeldverhouding), wordt het beeld automatisch weergegeven met de optimale beeldgrootte.

Voor een normale beeldverhouding (beeldverhouding 4:3), wordt het beeld weergegeven volgens de ZOOM-instelling die is gekozen in het menu 4:3 AUTO ZOOM. Voor meer details, raadpleegt u "4:3 AUTO ZOOM" op pagina 17.

Opmerking:

• Het kan gebeuren dat AUTO niet goed functioneert als de signaalkwaliteit te wensen overlaat. Kies de optimale ZOOM-instelling in dit geval handmatig.
• Deze TV ondersteunt WSS-signalen (breedbeeld-signalen). Als een uitzending met WSS-instelling wordt ontvangen met de ZOOM-instelling ingesteld op AUTO, wordt de beste ZOOM-instelling automatisch gekozen aan de hand van de ontvangen WSS.

NORMAAL:

Gebruik deze instelling voor het bekijken van een normaal, onveranderd beeld (4:3 beeldverhouding).

Diagram showing a square component with circular holes and a right-angled section, no text or symbols present.

PANORAMIC:

In deze stand wordt het normale beeld (4:3 beeldverhouding) uniform naar rechts en links opgerekt totdat het gehele scherm is opgevuld, zonder dat het beeld onnatuurlijk overkomt.

Diagram showing two square arrangements of circles with holes, one rotated to form a larger square (no text or symbols)

Opmerking:

- Het beeld wordt aan de bovenkant en de onderkant ietwat afgesneden.

14:9 ZOOM:

In deze stand wordt het brede beeld (Breedbeeld met beeldverhouding 14:9) opgerekt tot aan de boven- en onderkant van het scherm.

Diagram showing a square frame with a central circle and four surrounding circles, transforming into a rectangular frame (no text or symbols)

16:9 ZOOM:

In deze stand wordt het brede beeld (Breedbeeld met beeldverhouding 16:9) opgerekt tot het gehele scherm is benut.

16:9 ZOOM ONDERTITELS:

In deze stand wordt het brede beeld (Breedbeeld met beeldverhouding 16:9) met ondertiteling opgerekt tot het gehele scherm is benut.

FULL:

In deze stand wordt het normale beeld (beeldverhouding 4:3) uniform opgerekt totdat het gehele brede TV-scherm is opgevuld.

Diagram showing a square with a central circle and surrounding circles, transforming into a larger square with a smaller circle (no text or symbols)

Opmerking:

- Gebruik deze instelling voor beelden met een beeldverhouding van 16:9 die zijn samengetrokken tot een normaal beeld (4:3 beeldverhouding). Hiermee wordt de oorspronkelijke beeldverhouding weer hersteld.

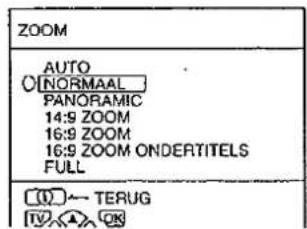

Kies de ZOOM-instelling

1 Druk op de toets ZOOM om het menu ZOOM in beeld te brengen.

2 Gebruik de ▼/▲-toetsen om een ZOOM-in-stelling te kiezen. Druk hierna op de toets OK.

Het beeld wordt groter en de gekozen ZOOM-instelling wordt ongeveer vijf seconden later weergegeven.

Opmerking:

- Het is mogelijk dat de ZOOM-instelling automatisch wordt gewijzigd als gevolg van het regelsignaal dat vanaf een extern apparaat wordt ontvangen. Wanneer u wilt terugkeren naar de vorige ZOOM-instelling, moet u de betreffende ZOOM-instelling opnieuw kiezen.

Instellen van het zichtbare gedeelte van het beeld

Als de ondertitels of de bovenkant (of onderkant) van het beeld wegvallen, stel het zichtbare gedeelte van het beeld dan handmatig bij.

1 Druk op de toets ZOOM.

Het menu ZOOM verschijnt.

2 Druk op de toets OK om de aanduiding voor de ZOOM-instelling in beeld te brengen.

De indicator wordt weergegeven.

3 Gebruik, terwijl deze wordt weergegeven, de ▼/▲-toetsen om het zichtbare gedeelte van het beeld in verticale richting bij te stellen.

Opmerking:

- U kunt het zichtbare gedeelte niet bijstellen in de instellingen NORMAAL of FULL.

④ De toets HYPER SOUND

U kunt nu genieten van een veel fraaiere geluidsweergave.

Druk op de toets ⬤ (HYPER SOUND) om de functie HYPER SOUND in of uit te schakelen.

Opmerking:

• De functie HYPER SOUND wekt niet goed met mono geluid.
• De functie HYPER SOUND kan ook worden in- of uitgeschakeld met behulp van het menu GELUID INSTELLING. Voor meer details, raadpleegt u "HYPER SOUND" op pagina 18.

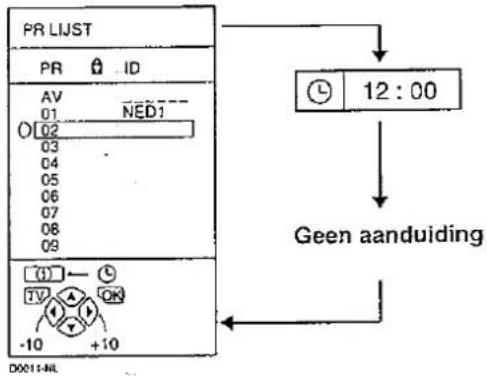

⑤ Informatietoets

J kunt de PR LIJST of de huidige tijd in beeld brengen.

Druk op de toets ⓘ (Informatie).

3ij iedere druk op de toets ⓘ (Informatie) verandert de aan- juiding als volgt:

Opmerking:

• U kunt programmanummers (PR) of EXT-aansluitingen kiezen met de PR LIJST. Voor meer details, raadpleegt u "Gebruik de PR LIJST:" op pagina 6.
• Deze TV maakt gebruik van Teletekst-gegevens om de tijd vast te stellen. Als de TV geen zender heeft ontvangen die Teletekst-gegevens heeft doorgegeven nadat de TV werd ingeschakeld, blijft het display voor de tijdsaanduiding leeg. Om de huidige tijd in beeld te brengen, dient u af te stemmen op een zender die de Teletekst-gegevens doorgeeft. Zolang u de TV niet uitzet, blijft de tijdsaanduiding in beeld, ook als u overschakelt naar een andere zender.
• Als u een video bekijkt, kan het gebeuren dat er een verkeerde tijd wordt weergegeven.
• De toets ⓘ (Informatie) kan ook worden gebruikt voor het bedienen van menu's. Voor meer details, raadpleegt u "WERKEN MET MENU'S" op pagina 14.

⑥ TV-toets

J kunt onmiddellijk terugkeren naar een TV-kanaal.

Druk op de toets TV.

De TV keert terug naar de stand voor TV-weergave en er wordt afgestemd op een TV-kanaal.

Opmerking:

- De toets TV kan ook worden gebruikt voor het bedienen van menu's. Voor meer details, raadpleegt u "WERKEN MET MENU'S" op pagina 14.

⑦ ◀/▶-toetsen

U kunt het volume naar wens instellen.

Gebruik de ◀/▶-toetsen om het volume in te stellen.

Opmerking:

- De ◀▶-toetsen kunnen ook worden gebruikt voor het bedienen van menu's. Voor meer details, raadpleegt u "WERKEN MET MENU'S" op pagina 14.

⑧ Stand-by-toets

Druk op de toets ⏻/l (Stand-by) om de TV in of uit te schakelen.

Als de TV wordt ingeschakeld, verandert de aan/uit-indicator van rood naar groen.

⑨ Kleurtoetsen

De kleurtoetsen worden gebruikt voor Teletekst-bediening of voor het bedienen van de menu's. Voor meer details, raadpleegt u "13 Teletekst-bedieningstoetsen en VCR 📄 DVD-schakelaar" op pagina 12 of "WERKEN MET MENU'S" op pagina 14.

⑩ OK-toetsen

De toets OK wordt gebruikt voor de bediening van menu's. Voor meer details, raadpleegt u "WERKEN MET MENU'S" op pagina 14.

⑪ ▼/▲-toetsen

U kunt een programmanummer (PR) kiezen of een EXT-aansluiting.

Gebruik de ▼/▲-toetsen om een programma-nummer (PR) te kiezen of een EXT-aansluiting.

De toetsen ▼/▲ kunnen ook worden gebruikt voor het bedie- nen van menu's.

Voor meer details, raadpleegt u "WERKEN MET MENU'S" op pagina 14.

⑫ VCR/DVD-bedieningstoetsen en VCR 📄 DVD-schakelaar

Deze toetsen kunnen worden gebruikt voor de bediening van een JVC-videorecorder of DVD-speler. De toets met hetzelfde symbool als op de afstandsbediening van het, betreffende apparaat zelf, heeft ook dezelfde functie.

1 Zet de schakelaar VCR 📄 DVD in de positie VCR of DVD.

VCR:

Als u de videorecorder bedient, zet u de schakelaar in de positie VCR.

DVD:

Als u de DVD-speler bedient, zet u de schakelaar in de positie DVD.

2 Druk op de VCR/DVD-bedieningstoets om de videorecorder bedienen of op voor de bediening van de DVD-speler.

Opmerking:

• Als uw apparaat gaan JVC-apparaat is, kunt u deze toetsen niet gebruiken.
• Zelfs als uw apparaat door JVC is gemaakt, kan het gebeuren dat sommige toetsen niet werken of zelfs geen van de toetsen werkt. Dit is afhankelijk van het apparaat.
• U kunt de VIA-toetsen gebruiken voor het afstemmen van een TV-kanaal dat de videorecorder kan ontvangen of voor het kiezen van een hoofdstuk dat de DVD-speler kan weergeven.
• Sommige DVD-spelers gebruiken de VIA-toetsen zowel voor snelspoelen/terugspoelen als voor het opzoeken van een bepaald hoofdstuk. In dit geval, zullen de ◀◀/▶▶-toetsen niet werken.

⑬ Teletekst-bedieningstoetsen en VCR 📄 DVD-schakelaar

Basisbediening

U kunt op deze TV drie verschillende types Teletekst-uitzendingen bekijken.

FLOF (Fastext), TOP en WST.

1 Kies een kanaal dat Teletekst-signalen door- geeft.

2 Zet de schakelaar VCR 📄 DVD in de positie 📄 (Tekst).

3 Druk op de toets (Tekst) om in te stellen op teletekst-weergave.

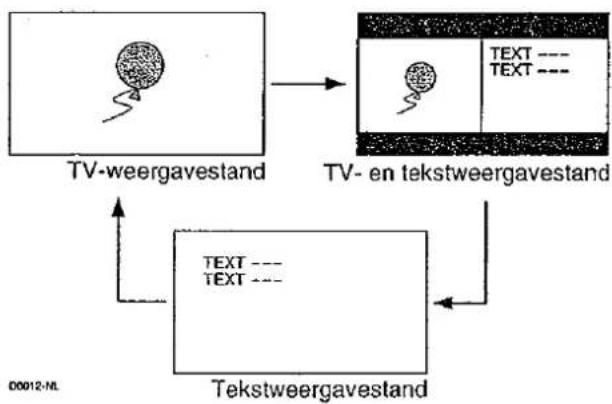

ledere keer dat u de toets (Tekst) indrukt, verandert de instelling als volgt:

4 Kies een Teletekst-pagina door indrukken van de ▼/▲-toetsen, nummertoetsen of kleurtoetsen.

Terugkeren naar TV-weergave:

Druk op de toets TV of de toets (Tekst).

Opmerking:

• Als u problemen heeft met de ontvangst van Teletekst-uitzendingen, neem dan contact op met uw dealer of met de kabelexploitant,
• De ZOOM-functie werkt niet in de "TV- en tekstweergavestand" en in de "Tekstweergavestand".
• Als u naar Teletekst kijkt, kunnen de menu's niet worden bediend.
• De taal van de aanduidingen hangt af van het land dat is gekozen in het landen-menu. Als er iets mis is met de letters van de teletekst, kunt u beter instellen op een ander land. Zie "Wijzigen van de instelling LAND" op pagina 28 voor meer hierover.

Gebruik van de Lijstfunctie

U kunt de nummers van uw favoriete Teletekst-pagina's in het geheugen opslaan en deze later snel weer oproepen met behulp van de kleurtoetsen.

Opslaan van paginanummers:

1 Druk op de toets F.T/L om de Lijstfunctie in te schakelen.

De opgeslagen paginanummers worden onderin het scherm weergegeven.

2 Druk op een van de kleurtoetsen om een positie te kiezen. Gebruik vervolgens de nummertoetsen om het paginanummer in te voeren.

3 Houd de toets ↗ (Opslaan) ingedrukt.

De vier paginanummers knipperen in het wit ten teken dat deze zijn opgeslagen in het geheugen.

Oproepen van een vastgelegde pagina:

1 Druk op de toets F.T/L om de Lijstfunctie in te schakelen.

2 Druk op een van de kleurtoetsen waaronder een Teletekst-pagina is vastgelegd.

Uitschakelen van de Lijstfunctie:

Druk nogmaals op de toets F.T/L.

Vasthouden

J kunt een Teletekst-pagina zolang als u wilt in beeld houden, zelfs als er verschillende andere Teletekst-pagina's worden ontvangen.

Druk op de toets (Vasthouden).

Uitschakelen van de vasthoudfunctie (Hold).

Druk nogmaals op de toets (Vasthouden).

Subpagina

Sommige Teletekst-pagina's bevatten subpagina's die automatisch in beeld worden gebracht.

J kunt iedere gewenste subpagina, op ieder gewenst moment in beeld houden of weer in beeld brengen.

1 Druk op de toets ⏻ (Subpagina) om de subpagina-functie in te schakelen.

Subpaginanummers worden links in het beeld weergegeven.

Kleur*	Betekenis van het subpaginanummer
Geel	Wordt nu weergegeven.
Wit	Kan worden weergegeven.
Blauw of rood	Kan niet worden weergegeven en wordt niet verstuurd.

*: achtergrondkleur van de subpaginanummers.

2 Druk op de ▼/▲ toetsen om het gewenste subpaginanummer te kiezen.

Uitschakelen van de subpagina-functie:

Druk nogmaals op de toets Ⓞ (Subpagina).

Verborgen tekst weergeven

Sommige Teletekst-pagina's bevatten verborgen tekst (zoals je antwoorden van een quiz).

J kunt deze verborgen tekst weergeven.

3ij iedere druk op de toets ☐ (Verborgen tekst weergeven) wordt de verborgen tekst in beeld gebracht of weer verborgen.

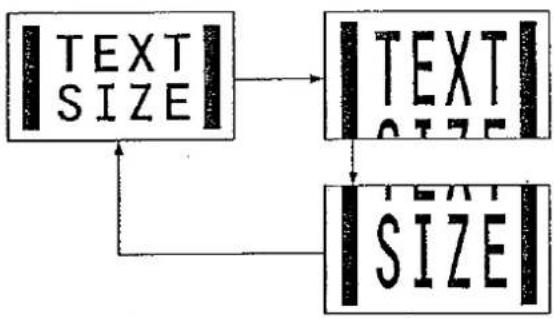

Formaat

U kunt de hoogte van de Teletekst-weergave verdubbelen.

Druk op de toets ⏻ (formaat).

Index

U kunt met één druk op de toets terugkeren naar de indexpagina.

Druk op de toets 📄 (Index).

FLOF (Fastext)/TOP/WST:

Terugkeren naar pagina 100 of een eerdere opgegeven pagina.

Lijstfunctie:

Terugkeren naar het paginanummer dat in de linkerbenedenhoek van het scherm wordt weergegeven.

Annuleren

U kunt zoeken naar een Teletekst-pagina terwijl u TV kijkt.

1 Druk op de nummertoets om een pagina-nummer in te voeren of druk op een van de kleurtoetsen.

De TV zoekt naar een Teletekst-pagina.

2 Druk op de toets ☒ (Annuleren).

Het TV-programma verschijnt in beeld. Als de TV de betreffende Teletekst-pagina heeft gevonden, verschijnt het nummer ervan in de linkerbovenhoek van het scherm.

3 Druk op de toets (Annuleren) om terug te keren naar de Teletekst-pagina als het nummer ervan nog in beeld is.

Opmerking:

- U kunt niet terug naar de stand voor TV-weergave, zelfs als u de toets (Annuleren) indrukt. Er wordt, in plaats van de Teletekst-pagina, tijdelijk een TV-zender weergegeven.

WERKEN MET MENU'S

Deze TV beschikt over enkele functies die via menu's bediend kunnen worden. Om ten volle gebruik te kunnen maken van alle functies van uw TV, dient u de manier waarop de menu's werken goed te begrijpen.

1 Druk op de toets OK om MENU in beeld te brengen (hoofdmenu).

Het MENU (hoofdmenu) verschijnt in beeld. In het hoofdmenu vindt u de titleis van de andere menu's.

00013-NL

2 Gebruik de ▼/▲-toetsen om een menutitel te kiezen en druk op de toets OK.

Het menu verschijnt in beeld.

(20214-NL)

3 De menu's kunt u bedienen volgens de aanwijzingen voor de verschillende functies.

Opmerking:

• Voor meer details raadpleegt u de aanwijzingen voor de verschillende functies, die zijn beschreven voor de menu's, na deze paragraaf "WERKEN MET MENU'S".
• De aanduiding die beneden in een menu verschijnt verwijst naar een toets op de afstandsbediening die u kunt gebruiken om de gekozen functie te bedienen.

4 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

Terugkeren naar het voorgaande menu:

Druk op de toets ⓘ (informatie).

Een menu onmiddellijk verlaten:

Druk op de toets TV.

Opmerking:

- Bij het kijken naar de televisie met het NTSC-systeem worden de menu's weergegeven met ongeveer de helft van de normale verticale hoogte.

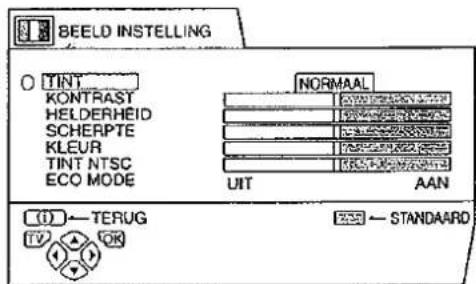

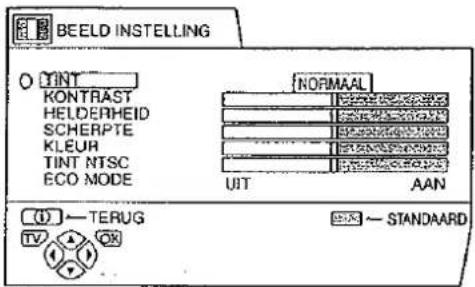

BEELD INSTELLING

D0016-28L

Om het menu BEELD INSTELLING in beeld te brengen:

1 Druk op de toets OK om het menu in beeld te brengen MENU (hoofdmenu).
2 Druk op de toets ▼/▲ om BEELD INSTELLING te kiezen en druk op de toets OK.

TINT

U kunt een van de drie instellingsstanden TINT kiezen (drie verschillende beeldinstellingen) om de beeldinstellingen automatisch te maken.

1 Gebruik de ▼/▲-toetsen om TINT te kiezen.
2 Gebruik de ◀/▶-toetsen om een instellingsstand te kiezen.

KOEL:

Een koele witte kleurbasis met een versterking van het kleur- en contrastiniveau voor een helder, levendig beeld.

WARM:

Een warme oranje/rode kleurbasis die de juiste kleur- en contrastniveau's geeft voor het bekijken van films.

NORMAAL:

Een normale witte kleurbasis met normale kleur- en contrastniveau's.

3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

Beeldinstelling

U kunt de beeldinstellingen van iedere TINT-instelling naar wens veranderen.

De gewijzigde beeldinstelling wordt opgeslagen in de stand TINT.

1 Gebruik de ▼/▲-toetsen om een optie te kiezen.

2 Gebruik de ◀/►-toetsen om de instelling te wijzigen.

	Item
Lager	KONTRAST(beeldcontrast)	Hoger
Donkerder	HELDERHEID(helderheid van het beeld)	Hogerehelderheid
Zachter	SCHERPTE(beeldscherpte)	Scherper
Lichter	KLEUR(beeldkleur)	Dieper
Roodachtig	TINT NTSC(kleurtoon van het beeld)	Groenig

Opmerking:

- De instelling TINT NTSC (kleurtoon) kan alleen worden gewijzigd als het kleursysteem NTSC 3.58 of NTSC 4.43 is.

De standaardinstellingen voor TINT hertellen.

Druk op de blauwe toets.

Ga terug naar de standaardinstellingen voor de gekozen TINT-instelling en sla deze weer op in de TINT-instelling.

3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

ECO MODE

Als u de functie ECO MODE op AAN zet, wordt het beeldcontrast automatisch aangepast aan de helderheid van de ruimte waar de TV staat. Hiermee voorkomt u onnodige vermoeidheid van uw ogen en tevens een te hoog energieverbruik van de TV.

1 Gebruik de V/A-toetsen om ECO MODE te kiezen.
2 Gebruik de ◀/▶-toetsen om AAN te kiezen.

Om-de functie ECO MODE te annuleren:

Gebruik de ◀/▶-toetsen om UIT te kiezen.

3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

BEELD MOGELIJKHEDEN

DOOIS-NL

Om het menu BEELD MOGELIJKHEDEN in beeld te brengen:

1 Druk op de toets OK om het MENU (hoofdmenu) in beeld te brengen.
2 Druk op de ▼/▲-toetsen om BEELD MOGE-LIJKHEDEN te kiezen en druk op de toets OK.

DNR

Met de DNR digitale ruisonderdrukkingsfunctie kunt u de ruis onderdrukken die in het oorspronkelijke beeld is. U kunt kiezen uit drie DNR-instellingen: AUTO, MIN en MAX.

Opmerking:

- Als u het DNR-effect te hoog instelt, is het mogelijk dat het beeld minder scherp wordt. Indien mogelijk, verdient het aanbeveling de AUTO-instelling te gebruiken.

1 Gebruik de ▼/▲-toetsen om DNR te kiezen.
2 Gebruik de ◀/▶-toetsen om de gewenste instelling te kiezen.

AUTO:

De TV zal automatisch het niveau van het DNR-effect instellen overeenkomstig de hoeveelheid ruis in het beeld, zodat een optimale beeldkwaliteit wordt verkregen.

MIN:

Het niveau van het DNR-effect wordt zo laag mogelijk ingesteld. Als u de DNR-functie op AUTO hebt gezet, maar vindt dat de scherpte van het oorspronkelijke beeld niet voldoende wordt weergegeven, kunt u overschakelen van AUTO naar MIN.

MAX:

• De MIN-instelling is niet geschikt wanneer u een erg slecht beeld hebt met veel ruis.
  Het niveau van het DNR-effect wordt zo hoog mogelijk ingesteld. Als u de DNR-functie op AUTO hebt gezet, maar vindt dat er nog steeds ruis in het beeld is, kunt u overschakelen van AUTO naar MAX.
• De MAX-instelling is niet geschikt wanneer u een goed beeld hebt met praktisch geen ruis.

3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

DigiPure Pro

DigiPure Pro maakt gebruik van de meest recente digitale technologie om een natuurlijk beeld te verkrijgen. DigiPure Pro bevat de volgende twee functies:

DigiPure-functie:

Deze functie zorgt voor een natuurlijk beeld door elimineren van de overbodige contouren bij heldere beelden met een hoog contrast. Bij beelden met een laag contrast daarentegen worden contouren toegevoegd waardoor een scherper en gedetailleerder beeld wordt verkregen.

U kunt kiezen uit drie DigiPure-instellingen: AUTO, MIN en MAX.

Opmerking:

- Als u het DigiPure-effect te hoog instelt bij een slecht beeld dat veel ruis bevat, kan het gebeuren dat de ruis nog sterker wordt. Indien mogelijk, verdient het aanbeveling de AUTO-instelling te gebruiken.

Beeldbeweging-compensatiefunctie:

Deze functie zorgt ervoor dat snel bewegende onderwerpen (bijvoorbeeld de spelers of de bal bij een voetbalwedstrijd) meer vloeiend en natuurlijk worden weergegeven.

Opmerking:

- Het effectniveau van de beeldbeweging-compensatie-functie kan niet veranderd worden. Het effectniveau is hetzelfde, ongeacht of de AUTO, MIN of MAX-instelling wordt gebruikt.

1 Gebruik de ▼/▲-toetsen om DigiPure Pro te kiezen.
2 Gebruik de ◀/► toetsen om de gewenste instelling te kiezen.

AUTO:

De TV zal automatisch het niveau van het DigiPure-effect instellen overeenkomstig de hoeveelheid ruis in het beeld, zodat een optimale beeldkwaliteit wordt verkregen.

MIN:

Het niveau van het DigiPure-effect wordt zo laag mogelijk ingesteld. Als u de DigiPure Pro-functie op AUTO hebt gezet, maar vindt dat er ruis in het beeld is,-kunt u overschakelen van AUTO naar MIN.

- De MIN-instelling is niet geschikt wanneer u een goed beeld hebt met praktisch geen ruis.

MAX:

Het niveau van het DigiPure-effect wordt zo hoog mogelijk ingesteld. Als u de DigiPure Pro-functie op AUTO hebt gezet, maar vindt dat de beeldkwaliteit nog verbeterd zou kunnen worden, kunt u overschakelen van AUTO naar MAX.
- De MAX-instelling is niet geschikt wanneer u een erg slecht beeld hebt met veel ruis.

UIT:

De DigiPure Pro-functie is uitgeschakeld.

3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

KLEURSYSTEEM

Het kleursysteem wordt automatisch gekozen. Als het beeld echter niet helder is of er is geen kleur, stel het kleursysteem dan handmatig in.

1 Gebruik de ▼/▲-toetsen om KLEURSYS-TEEM te kiezen. Druk hierna op de toets OK.

Het submenu van de functie KLEURSYSTEEM verschijnt in beeld.

2 Gebruik de ◀/▶-toetsen om het juiste kleursysteem te kiezen.

PAL:

PAL-systeem

SECAM:

SECAM-systeemi

NTSC 3.58:

NTSC 3.58 MHz-systeem

NTSC 4.43:

NTSC 4.43 MHz-systeem

AUTO:

Deze functie stelt aan de hand van het ingangssignaal het kleursysteem vast. Alleen als u een beeld bekijkt van programmanummer PR 0 (AV) of van de aansluiting EXT, kunt u de functie AUTO inschakelen.

3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

Opmerking:

• Het kan gebeuren dat de functie AUTO niet goed . werkt als de kwaliteit van het signaal te laag is. Als de functie AUTO ingeschakeld is en het beeld is slecht of komt vreemd over, kies dan handmatig een ander kleursysteem.
• Tussen de programmanummers PR 0 (AV) en PR 99 kunt-ü niet instellen op NTSC 3.58 of NTSC 4.43.

4:3 AUTO ZOOM

U kunt een van de drie ZOOM-instellingen kiezen: NORMAAL, PANORAMIC of 14:9 ZOOM als ZOOM-instelling voor het normale beeld (beeldverhouding 4:3).

1 Gebruik de ▼/▲-toetsen om 4:3 AUTO ZOOM te kiezen. Druk hierna op de toets OK.

Het submenu van de functie 4:3 AUTO ZOOM verschijnt in beeld.

2 Gebruik de ▼/▲-toetsen om een ZOOM-in-stelling te kiezen.
3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

BEELD TILT

Er zijn omstandigheden waar het magnetische veld van de aarde het beeld scheef kan trekken. Als dit zich voordoet, kunt u de vervorming van het beeld corrigeren.

1 Gebruik de ▼/▲-toetsen om BEELD TILT te kiezen. Druk hierna op de toets OK.

Het submenu van de functie BEELD TILT verschijnt in beeld.

2 Druk net zo vaak op de ▼/▲-toetsen totdat het beeld recht staat.
3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

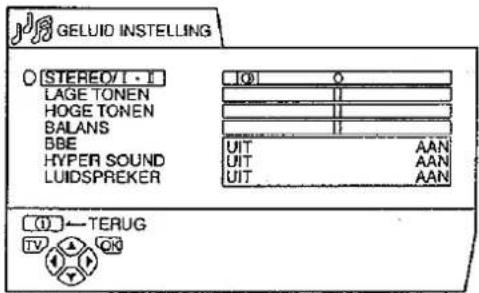

GELUID INSTELLING

D0019-NL
Om het menu GELUID INSTELLING in beeld te brengen:
1 Druk op de toets OK om het MENU (hoofdmenu) in beeld te brengen.
2 Druk op de toets ▼/▲ om in te stellen op GE-LUID INSTELLING. Druk hierna op de toets OK.

STEREO / I·II

Als u een tweetalige uitzending bekijkt, heeft u de keuze tussen Taal I (Sub I) en Taal II (Sub II). Als de ontvangst van een stereo-uitzending te wensen over laat, kunt u overschakelen van stereo- naar mono-ontvangst waardoor het geluid vaak van betere kwaliteit zal worden.

1 Gebruik de ▼/▲-toetsen om STEREO / I • II te kiezen.

2 Gebruik de ◀/▶-toetsen om een geluidsinstelling te kiezen.

∞ : Stereoweergave

O : monoweergave

I : Taal I (sub I)

II : Taal II (sub II)

3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

Opmerking:

- De geluidsinstelling die u kan kiezen, hangt ook af van het programma dat wordt ontvangen.

- Deze functie werkt niet bij weergave via de EXT-aansluitingen. Deze functie verschijnt niet in het menu GELUID INSTELLING.

Geluid bijstellen

U kunt het geluid naar wens bijstellen.

1 Gebruik de ▼/▲-toetsen om een optie te kiezen.

2 Gebruik de ◀/▶-toetsen om de instelling te wijzigen.

	Item
Zachter	LAGE TONEN	Harder
Zachter	HOGE TONEN	Harder
Links	BALANS	Rechts

3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

LUIDSPREKER

U kunt de geluidsweergave van de TV-luidsprekers uitschakelen, maar dit heeft natuurlijk alleen maar zin als er een geluidsinstallatie op de TV is aangesloten, via welke u het geluid kunt beluisteren. Raadpleeg "Instellen van de functie LUID-SPREKER" op pagina 30 voor meer informatie over deze functie.

Als er geen geluid van de TV-luidsprekers is.

Als de functie LUIDSPREKER staat ingesteld op UIT, is er geen geluidsweergave van de TV-luidsprekers. Gebruik de ▼/▲-toetsen om LUIDSPREKER te kiezen. Gebruik hierna de ◀/►-toetsen om AAN te kiezen.

BBE

Met de functie BBE kunt u genieten van een bijzonder fraaie geluidsweergave, die bovendien zeer waarheidsgetrouw is.

1 Gebruik de ▼/▲-toetsen om BBE te kiezen.
2 Gebruik de ◀/▶-toetsen om AAN te kiezen.

Om de functie BBE uit te schakelen:

Gebruik de ◀/▶-toetsen om UIT te kiezen.

3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

- Onder licentie van BBE Sound, Inc. BBE is een geregistreerd handelsmerk van BBE Sound, Inc.

HYPER SOUND

U kunt genieten van een veel fraaiere geluidsweergave.

1 Gebruik de ▼/▲-toetsen om HYPER SOUND te kiezen.
2 Gebruik de ◀/►-toetsen om AAN te kiezen.

Om de functie HYPER SOUND uit te schakelen:

Gebruik de ◀/►-toetsen om UIT te kiezen.

3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

Opmerking:

• De functie HYPER SOUND werkt niet goed met monogeluid.
• U kunt de functie HYPER SOUND met een enkele druk op een toets in- of uitschakelen. Zie "④ De toets HYPER SOUND" op pagina 10 voor meer details..

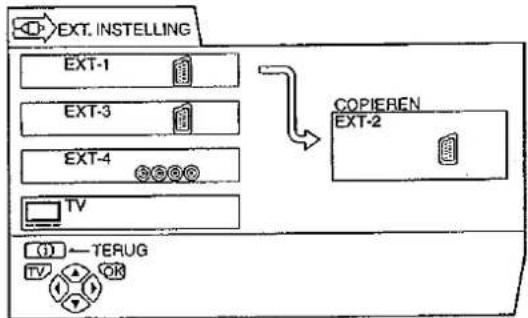

EXT. INSTELLING

D0020-NL

Weergeven van het menu EXT. INSTELLING :

1 Druk op de toets OK om het MENU (hoofdmenu) in beeld te brengen.
2 Druk op de ▼/▲-toets om EXT. INSTELLING te kiezen. Druk hierna op de toets OK.

S-IN (S-VIDEO-invoer)

Als u apparatuur aansluit (zoals een S-VHS-videorecorder) dat een S-VIDEO-signaal (Y/C-signaal) kan uitsturen, kunt u genieten van de fraaie beeldweergave van het S-VIDEO-signaal (Y/C-signaal).

Voorbereidingen:

• Lees eerst de gebruiksaanwijzing van het apparaat en "VERDERE VOORBEREIDINGEN" op pagina 31 goed door en sluit hierna het apparaat aan op de TV. Volg daarna de gebruiksaanwijzing van het apparaat om het apparaat zo in stellen dat er een S-VIDEO-signaal (Y/C-signaal) wordt uit-gestuurd naar de TV.
• Stel nooit in op S-IN (S-VIDEO-invoer) voor een EXT-aansluiting waarop een apparaat is aangesloten dat geen S-VIDEO (Y/C-signaal) uit kan sturen. Als de instelling verkeerd is gemaakt, zal er geen beeld zijn.

1 Gebruik de ▼/▲-toetsen of ◀/▶ om een EXT-aansluiting te kiezen.
2 Druk de gele toets in en stel in op S-IN (S-VIDEO-invoer).

Het symbool S ^⊕ (S-VIDEO-invoer) wordt weergegeven. U kunt nu kijken naar weergave van een S-VIDEO-signaal (Y/C-signaal) in plaats van naar dat van een gewoon videosignaal (samengesteld signaal).

Om de instelling S-IN (S-VIDEO-invoer) uit te schakelen:

Druk de gele toets in zodat het symbool S-∅ (S-VIDEO-invoer) verdwijnt. De weergave van het gewone video-signaal (samengesteld signaal) wordt nu weer hervat.

3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

Opmerking:

• De EXT-1-aansluiting ondersteunt geen S-VIDEO-signaal (Y/C-signaal) en u kunt voor de EXT-aansluiting geen S-IN (S-VIDEO-invoer) instellen.
• Door de instelling S-IN (S-VIDEO-invoer) wordt de letter veranderd "E" in "S". Bijvoorbeeld: "E2" wordt veranderd in "S2".
• Zeils als een apparaat dat een S-VIDEO-signaal (Y/C-signaal) kan uitsturen, kan wel eens een gewoon video-signaal (samengesteld signaal) uitsturen, afhankelijk van de gemaakte instellingen. Als er geen beeld verschijnt omdat de instelling S-IN (S-VIDEO -invoer) is gemaakt, raadpleeg dan nogmaals de gebruiksaanwijzing van het apparaat en maak de juiste instelling.

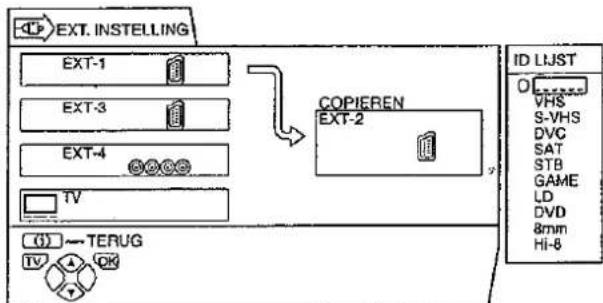

ID LIJST

U kunt iedere EXT-aansluiting een naam geven, die overeenkomt met het apparaat dat er op is aangesloten. Als u een EXT-aansluiting een naam geeft, verschijnt het nummer van de EXT-aansluiting, samen met de naam in beeld.

1 Gebruik de ▼/▲-toetsen of ◀/► om een EXT-aansluiting te kiezen.
2 Druk de blauwe toets in om de lijst met namen (ID LIJST) weer te geven.

DO071-48

3 Gebruik de ▼/▲-toetsen om een naam te kiezen. Druk hierna op de toets OK.

De ID LIJST verdwijnt en de naam is toegewezen aan de EXT-aansluiting.

Om een naam die aan een EXT-aansluiting is toegewezen te wissen:

Kies een blanco ruimte.

4 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

Opmerking:

- U kunt geen naam voor een EXT-aansluiting toewijzen die niet voorkomt in de lijst met namen (ID LIJST).

COPIEREN

U kunt een signaalbron kiezen voor weergave via de EXT-2-aansluiting.

U kunt ieder ingangssignaal kiezen van een apparaat dat is aangesloten op de EXT-aansluiting of het beeld en geluid van het TV-kanaal waar u naar kijkt en het signaal ervan uitsturen naar de EXT-2-aansluiting.

1 Gebruik de ◀/► toetsen om de pijl in het menu te kiezen.

D0022-NL

2 Gebruik de ▼/▲-toetsen om een EXT-aansluiting of TV te kiezen.

De pijl in het menu stelt een signaalstroom voor. De linkerkant van de pijl vertegenwoordigt een signaal dat wordt uitgestuurd door de EXT-2-aansluiting.

EXT-1/EXT-3/EXT-4:

Het uitgangssignaal van een apparaat dat is aangesloten op de EXT-aansluiting, gaat door de TV en wordt uitgestuurd bij de EXT-2-aansluiting.

TV:

Ook de signalen van het beeld en geluid van het TV-ka-naal waarop u heeft afgestemd worden via de EXT-2-aansluiting uitgestuurd.

3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

Opmerking:

• Tijdens opnemen van een programma kunt u de TV niet uitschakelen. Als u de TV uitschakelt wordt de signaaluitvoer bij de EXT-2-aansluiting uitgeschakeld.
• Als u voor het uitgangssignaal het signaal van een EXT-aansluiting kiest, kunt u een TV-uitzending bekijken of de weergave van het apparaat dat is aangesloten op een andere EXT-aansluiting en ondertussen het beeld en geluid opnemen van een apparaat dat is aangesloten op de EXT-aansluiting naar en videorecorder die is aangesloten op de EXT-2-aansluiting.
• De RGB-signalen van TV-spelletjes kunnen niet worden uitgestuurd. Ook Teletekst-signalen kunnen niet worden uitgestuurd.

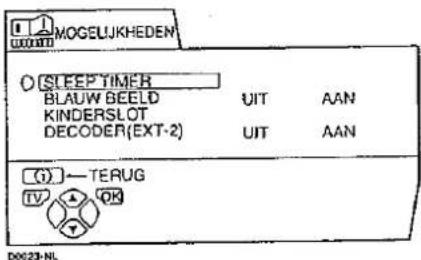

Om het menu MOGELIJKHEDEN in beeld te brengen:

1 Druk op de toets OK om het MENU (hoofdmenu) in beeld te brengen.
2 Druk op de toets ▼/▲ om MOGELIJKHEDEN te kiezen. Druk hierna op de toets OK.

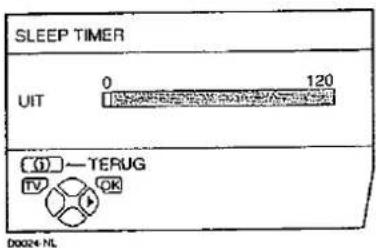

SLEEP TIMER

U kunt de TV na een bepaalde opgegeven tijdsduur automatisch laten uitgaan.

1 Gebruik de ▼/▲-toetsen om SLEEP TIMER te kiezen. Druk hierna op de toets OK.

Het submenu van de functie SLEEP TIMER verschijnt in beeld.

2 Gebruik de ◀/▶-toetsen om de gewenste tijdsduur in te stellen.

U kunt voor deze sluimerduur maximaal 120 minuten instellen (2 uur), in stappen van 10 minuten.

Om de functie SLEEP TIMER uit te schakelen:

Gebruik de toets ◀ om de gewenste tijdsduur in te stellen tot "UIT."

3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

Opmerking:

• Een minuut voordat de functie SLEEP TIMER de TV uitschakelt, verschijnt de aanduiding "GOEDE NACHT!".
• De functie SLEEP TIMER kan niet worden gebruikt om de TV helemaal uit te schakelen. De TV blijft standby staan.
• Als de functie SLEEP TIMER is ingeschakeld, kunt u het submenu van de functie SLEEP TIMER weer in beeld brengen om de resterende tijdsduur van de functie SLEEP TIMER te controleren en/of te veranderen. Druk op de toets OK om het menu te verla- ten nadat de resterende tijdsduur heeft gecontroleerd en/of veranderd.

BLAUW BEELD

U kunt de TV zo instellen dat het scherm blauw en het geluid gedempt wordt, als er geen signaal is of als het signaal heel zwak is of als er geen invoer van een extern apparaat is.

1 Gebruik de ▼/▲-toetsen om in te stellen op BLAUW BEELD.
2 Gebruik de ◀/►-toetsen om in te stellen op AAN. Om de functie BLAUW BEELD uit te schakelen: Gebruik de ◀/►-toetsen om in te stellen op UIT.
3 Druk op de toets OK om de instelling te voltooien.
Het menu verdwijnt.

KINDERSLOT

Als er zenders zijn waarvan u niet wilt dat uw kinderen ernaar kijken, kunt u de functie KINDERSLOT gebruiken om dat TVkanaal te vergrendelen. Als een kind nu een programmanummer (PR) kiest waaronder een vergrendelde zender is vastgelegd, verandert het scherm in een egaal blauw scherm, de aanduiding Ⓞ (KINDERSLOT) verschijnt in beeld en de zender kan niet worden bekeken. Dit kinderslot kan alleen worden bekeken als u, met een speciale handeling, een van te voren ingesteld ID-nummer invoert. Het kinderslot kan niet worden opgeheven en iemand die het nummer niet heeft kan de zender niet bekijken.

Inschakelen van de functie KINDER- SLOT

1 Gebruik de ▼/▲-toetsen om KINDERSLOT te kiezen. Druk hierna op de toets O (AV).

"STEL ID NR. IN" (instelscherm voor het ID-nummer) verschijnt op het scherm.

2 Voer een ID-nummer in.

1 Gebruik de ▼/▲-toetsen om een nummer in te voeren.
2 Gebruik de ◀/▶-toetsen om de cursor te verplaatsen.

3 Gebruik de toets OK.

Het submenu van KINDERSLOT'komt in beeld.

DOO25-NL

4 Gebruik de ▼/▲-toetsen om een TV-kanaal te kiezen.

ledere keer dat u een toets ▼/▲ indrukt, verandert het programmanummer (PR) en het beeld van de zender die is vastgelegd onder dat programmanummer (PR) verschijnt op het scherm.

5 Druk op de blauwe toets en schakel de functie KINDERSLOT in.

(KINDERSLOT) verschijnt en het kanaal is vergren- deld.

De functie KINDERSLOT weer uitschakelen (het kinderslot opheffen):

Druk nogmaals op de blauwe toets.

( KINDERSLOT) verdwijnt.

6 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

Opmerking:

- Om het gemakkelijke uitschakelen van de functie KINDERSLOT ongedaan te maken, verdwijnt het menu als u de functie KINDERSLOT kiest en op de toets OK drukt, net als bij de normale bediening van menu's.

Bekijken van een kanaal dat vergrendeld is met de kinderslotfunctie.

1 Kies een programmanummer (PR) waaronder een vergrendelde zender vastligt, met de nummertoetsen of met de PR LIJST.

Het scherm wordt blauw en Ⓞ (KINDERSLOT) verschijnt. U kunt dit TV-kanaal niet bekijken.

D0027-1PL

2 Druk op de toets ⓘ (informatie) om "ID. NR." (het ID. NR.-invoerscherm) weer te geven.

D0020-ML

3 Gebruik de nummertoetsen om het ID-nummer in te voeren.

Het slot wordt tijdelijk opgeheven en u kunt het programma bekijken.

Als u het ID-nummer bent vergeten:

Voer stap 1 van "Inschakelen van de functie KINDER-SLOT". Nadat u het ID-nummer heeft bevestigd, drukt u op de toets TV om het menu te verlaten.

Opmerking:

- Zelfs als u het kinderslot tijdelijk opheft, betekent dit niet dat de functie KINDERSLOT voor dat kanaal is opgeheven. De volgende keer dat iemand het vergrendelde kanaal wil bekijken, is dit nog steeds vergrendeld.

- Als u de vergrendeling en de functie KINDERSLOT helemaal wilt opheffen, moet u de bedieningshandelingen uitvoeren van "Inschakelen van de functie KINDERSLOT".

- Om het makkelijke kiezen van een programmanummer (PR) waaronder een vergrendelde zender is vastgelegd, te verhinderen, is dat programmanummer (PR) zo ingesteld dat er niet op kan worden ingesteld door met de ▼/▲-toetsen of met de bedieningstoetsen van de TV.

- Om een te makkelijk uitschakelen van het kinderslot te verhinderen, is "ID. NR." (ID. NR.-invoerscherm) zo ingesteld dat dit niet verschijnt tenzij u de toets i (Informatie) indrukt.

DECODER (EXT-2)

U kunt deze functie alleen gebruiken als u een decoder aansluit met een videorecorder die compatibel is met T-V LINK aangesloten op de EXT-2-aansluiting. Om deze functie te gebruiken, raadpleegt u "Gebruik van de functie DECODER (EXT-2)" op pagina 29.

Let op:

- Ais u geen decoder met een videorecorder die compatibel is met T-V LINK, aangesloten op de EXT-2-aansluiting en u stelt deze functie per ongeluk in op "AAN"; zal het beeld/ge-luid van een de zender die u wilt bekijken, niet doorkomen.

Om het menu INSTELLEN in beeld te brengen:

1 Druk op de toets OK om het MENU (hoofdmenu) in beeld te brengen.
2 Druk op de ▼/▲-toetsen om het menu IN-STELLEN te kiezen. Druk hierna op de toets OK.

TAAL

U kunt de taal kiezen die u wilt gebruiken voor de aanduidingen op het scherm, uit de lijst met talen in het menu.

1 Gebruik de ▼/▲-toetsen om in te stellen op TAAL. Druk hierna op de toets. OK.

Het submenu van de functie TAAL verschijnt in beeld.

2 Gebruik de ◀/▶- en ▼/▲-toetsen om een taal te kiezen.
3 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

AUTOMATISCH

U kunt TV-kanalen die bij u goed worden ontvangen automatisch registreren en vastleggen onder de programmanummers (PR) in de TV door de volgende stappen uit te voeren.

1 Gebruik de ▼/▲-toetsen om in te stellen op AUTOMATISCH. Druk hierna op de toets OK.

Het menu LAND verschijnt als submenu van de functie AUTOMATISCH.

Er zijn twee landenmenu's. Bij indrukken van de gele toets verandert het landenmenu als volgt:

1. Druk op de ◀/▶- en ▼/▲-toetsen om het land waar u zich bevindt te kiezen.

3 Druk op de blauwe toets om de functie AUTOMATISCH in te schakelen.

Het menu AUTOMATISCH verschijnt en de ontvangen TV-kanalen worden automatisch vastgelegd onder de programmanummers (PR).

DOOD4-NL

[Unreadable due to severe pixelation and distortion]

Als de aanduiding "ACI START/ACI OVERSLAAN" in het menu AUTOMATISCH verschijnt:

U kunt de ACI (automatische kanaalinstelling) functie gebruiken om de ACI-gegevens te decoderen en vervolgens alle TV-zenders snel vast te leggen. Zie "Gebruik van de ACI-functie" op pagina 28 voor nadere bijzonderheden over het gebruik van de ACI-functie.

Wilt u de ACI-functie niet gebruiken, druk dan op de ▼/▲-toetsen om ACI OVERSLAAN te selecteren en druk vervolgens op de toets OK.

Om de functie AUTOMATISCH uit te schakelen: Druk op de toets TV.

4 Nadat de TV-kanalen zijn vastgelegd onder de programmanummers (PR), verschijnt het menu SORTEREN.

U kunt nu de programmanummers (PR) gaan bewerken met behulp van de functie SORTEREN/MANUEEL. Voor meer details, raadpleegt u "SORTEREN/MANUEEL" op pagina 24.

Als u de functie SORTEREN/MANUEEL niet gebruikt:

Als u de functie SORTEREN/MANUEEL niet wilt gebruiken, ga dan naar de volgende procedure.

5 Druk op de toets OK om het menu T-V LINK in beeld te brengen.

DOOO5-NL

6 De bediening van het menu T-V LINK is afhankelijk van het type videorecorder dat is aangesloten op de EXT-2-aansluiting.

Als er geen videorecorder is aangesloten die compatibel is met T-V LINK:

Druk op de toets TV om het menu T-V LINK te verlaten. Het menu T-V LINK verdwijnt en alle instellingen zijn voltooid.

Als er een videorecorder is aangesloten die compatibel is met T-V LINK:

Volg de bedieningsprocedure "Versturen van de gegevens naar een videorecorder" op pagina 28 om de gegevens van de programmanummers (PR) naar de videorecorder te versturen.

Opmerking:

• Als uw TV de zendernaam van het TV-kanaal kan herkennen, wordt deze automatisch vastgelegd (ID) onder het programmanummer (PR) waaronder ook de zender is vastgelegd.
• Als een zender waarnaar u wilt kijken niet onder een programmanummer (PR) is vastgelegd, leg deze dan handmatig vast met behulp van de functie MANUEEL. Voor meer details, raadpleegt u "SORTEREN/MANUEEL" op pagina 24.
• Het TV-kanaal is niet vastgelegd onder een programmanummer PR 0 (AV). Als u een zender wilt vastleggen onder PR 0 (AV), doe dit dan handmatig met behulp van de functie MANUEEL. Voor meer details, raadpleegt u "SORTEREN/MANUEEL" op pagina 24.

SORTEREN/MANUEEL

De functies SORTEREN/MANUEEL zijn verdeeld in twee types: bewerken van de programmanummers (PR) (SORTEREN-functies) en handmatig vastleggen van een TV-kanaal onder een programmanummer (PR) (MANUEEL-functie). Hieronder vindt u meer details over deze functies:

VERPL.:

Met deze functie kunt het programmanummer (PR) van een TV-kanaal veranderen.

ID:

Met deze functie kunt u een zendernaam registreren (ID) bij een TV-kanaal.

INVOEGEN:

Met deze functie kunt u een nieuw TV-kanaal toevoegen aan de reeds bestaande lijst met programmanummers (PR) door gebruik te maken van het CH/CC-nummer.

UITWISSEN:

Met deze functie kunt u een ongewenste zender wissen.

MANUEEL:

Met deze functie kunt u handmatig een TV-kanaal vastleggen onder een programmanummer (PR).

Let op:

• Als u de functies VERPL., UITWISSEN of INVOEGEN gebruikt, wordt de lijst met programmanummers (PR) herschreven. Daarom zullen de programmanummers (PR) van sommige zenders veranderen.
• Als u de functie MANUEEL gebruikt voor een zender waarvoor een kinderslot is ingesteld met de functie KINDERSLOT, wordt het kinderslot, ofwel de functie KINDERSLOT voor die zender ongedaan gemaakt.
• Als u de functie MANUEEL gebruikt voor een zender waarvoor de functie DECODER (EXT-2) is ingesteld op AAN, wordt de instelling van de functie DECODER (EXT-2) teruggezet naar UIT.
• Als er reeds een zender is vastgelegd onder PR 99, en u gebruikt de functie INVOEGEN wordt deze zender gewist.

Opmerking:

• Voor programmanummer PR 0, verschijnt "AV" in de lijst met programmanummers (PR).
• Er verschijnt geen EXT-aansluitingnummer in de lijst met programmanummers (PR).
• Het CH/CC-nummer is een nummer dat uniek is voor de TV en correspondeert met het kanaainummer van een TV-kanaal. Voor de relatie tussen een kanaainummer en een CH/CC-nummer, roedplechtu "CH/CC-NIMMER" op pagina 22

- U kunt de functie INVOEGEN niet gebruiken als u het kanaalnummer van een zender niet kent. Gebruik de functie MANUEEL om een TV-kanaal vast te leggen in de lijst met programmanummers (PR).

1 Gebruik de ▼/▲-toetsen om in te stellen op SORTEREN/MANUEEL. Druk hierna op de toets OK.

2 Volg de aanwijzingen voor de functie die u wilt gebruiken en bedien de functie.
3 Druk op de toets OK om de instelling te voltooien.

Het menu T-V LINK verschijnt in beeld.

4 De bediening van het menu T-V LINK is af-hankelijk van het type videorecorder dat is aangesloten op de EXT-2-aansluiting.

Als er geen videorecorder is aangesloten die compatibel is met T-V LINK:

Druk op de toets TV om het menu T-V LINK te verlaten. Het menu T-V LINK verdwijnt en alle instellingen zijn voltooid.

Als er een videorecorder is aangesloten die compatibel is met T-V LINK:

Volg de bedieningsprocedure "Versturen van de gegevens naar een videorecorder" op pagina 28 om de gegevens van de programmanummers (PR) naar de videorecorder te versturen.

VERPL.

1 Gebruik de ▼/▲-toetsen om op een TV-ka-naal af te stemmen.

ledere keer dat u een van de ▼/▲-toetsen indrukt, wordt er van programmanummer gewisseld (PR) en het beeld van de zender die is vastgelegd onder het programma-nummer (PR) verschijnt in beeld.

2 Druk op de toets▶ om de functie VERPL. in te schakelen.

3 Gebruik de ▼/▲-toetsen om een nieuw programmanummer te kiezen (PR).

Om de functie VERPL. uit te schakelen:

Druk op de toets ⓘ (Informatie).

4 Gebruik de toets ◀ om het programma-nummer (PR) van een TV-kanaal vast te leggen onder een ander programmanummer (PR).

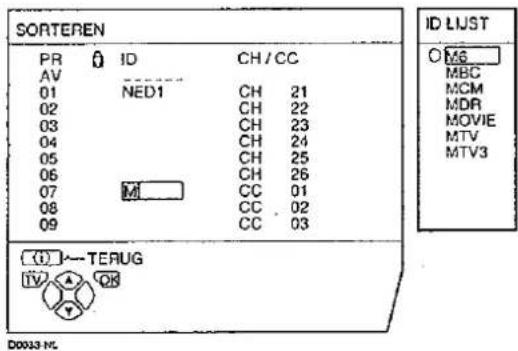

ID

1 Gebruik de ▼/▲-toetsen om op een TV-ka-naal af te stemmen.

ledere keer dat u op een van de ▼/▲-toetsen drukt, ver- andert het programmanummer (PR) en het beeld van het TV-kanaal dat vastligt onder het programmanummer (PR) verschijnt op het scherm.

2 Druk op de rode toets om de functie ID te starten.

3 Gebruik de ▼/▲-toetsen om het eerste te-ken te kiezen voor de zendernaam (ID) die u wilt toewijzen aan het TV-kanaal.

N

4 Druk op de blauwe toets om de ID LIJST (lijst met zendernamen) in beeld te brengen.

5 Gebruik de ▼/▲-toetsen om de zendernaam (ID) te kiezen.

Om de functie ID uit te schakelen:

Druk op de toets ⓘ (Informatie).

6 Druk op de toets OK om een zendernaam (ID) aan een TV-kanaal toe te wijzen.

Opmerking:

- U kunt een zelf gekozen zendernaam (ID) toewijzen aan ieder gewenst TV-kanaal. Als u klaar bent met stap 3, ga dan niet naar stap 4, maar gebruik de ◀/►-toetsen om de cursor te verplaatsen en de ▼/▲-toetsen om het volgende teken te kiezen voor de zendernaam (ID). Druk hierna op de toets OK om de zendernaam (ID) toe te wijzen aan het TV-kanaal.

INVOEGEN

Voorbereidingen:

- U dient een CH/CC-nummer te vinden dat uniek is voor deze TV en dat correspondeert met het kanaalnummer van de zender. Zoek het corresponderende CH/CC-nummer op in de tabel "CH/CC NUMMER" op pagina 33. gebaseerd op het kanaalnummer van de zender.

- Als de instelling LAND geen FRANCE is, gebruik dan een tweecijferig CH/CC-nummer. Als de instelling LAND FRANCE is, gebruik dan een driecijferig CH/CC-nummer.

- Als u een TV-kanaal (SECAM-L-systeem) van een Franse zender toevoegt, vergeet dan niet om LAND in te stellen op FRANCE. Als de LAND-instelling niet FRANCE is, volg dan de beschrijving "Wijzigen van de instelling LAND" op pagina 28 om de instelling LAND te veranderen in FRANCE, en start hierna de functie INVOEGEN.

1 Gebruik de ▼/▲-toetsen om een programmanummer (PR) te kiezen waaronder u een nieuwe zender wilt vastleggen.

2 Druk op de groene toets en start de functie INVOEGEN.

3 Gebruik de ▼/▲-toetsen om in te stellen op "CC" of "CH" afhankelijk van het CH/CC-nummer van het TV-kanaal.

Als de instelling LAND FRANCE is:

Kies "CH1", "CH2", "CC1" of "CC2".

Om de functie INVOEGEN uit te schakelen:

Druk op de toets ⓘ (Informatie).

4 Gebruik de nummertoetsen om het resterende CH/CC-nummer in te voeren.

De TV schakelt over naar de stand voor vastlegen.

Als het vastleggen voltooid is, verschijnt het beeld van de zender op het scherm.

Opmerking:

- Het CH/CC-nummer is een nummer dat de uitzendfrequentie doorgeeft aan de TV. Als de TV het TV-ka-naal niet kan vinden dat hoort bij de uitzendfrequentie die wordt gegeven door het CH/ CC-nummer, verschijnt er geen beeld.

UITWISSEN

1 Gebruik de ▼/▲-toetsen om op een zender af te stemmen.

Iedere keer dat u op een van de ▼/▲-toetsen drukt, wordt het programmanummer (PR) gewijzigd en het beeld van de zender die onder dat programmanummer (PR) is vastgelegd, verschijnt op het scherm.

2 Druk op gele toets om het TV-kanaal te wissen.

Het TV-kanaal wordt gewist uit de lijst met programma-nummers (PR).

MANUEEL

Voorbereidingen:

- Als u een TV-kanaal (SECAM-L-systeem) van een Franse zender toevoegt, vergeet dan niet om LAND in te stellen op FRANCE. Als de LAND-instelling niet FRANCE is, volg dan de beschrijving "Wijzigen van de instelling LAND" op pagina 28 om de instelling LAND te veranderen in FRANCE, en start hierna de functi e MANUEEL.

1 Gebruik de ▼/▲-toetsen om een programmanummer (PR) te kiezen waaronder u een

2 Druk op de blauwe toets om de functie MA-NUEEL in te schakelen.

Aan de rechterzijde, naast het CH/CC-nummer, verschijnt het SYSTEEM (zendersysteem) van de zender.

Om de functie MANUEEL uit te schakelen:

Druk op de toets ⓘ (Informatie).

3 Gebruik de toets▶ om in te stellen op het SYSTEEM (zendersysteem) van het TV-ka-naal dat u wilt vastleggen.

TV-kanaal (SECAM-L systeem) van een Franse zender:

Zet SYSTEEM op "L". Als het systeem niet anders is dan "L", kunt u het TV-kanaal van het SECAM-L-systeem niet ontvangen.

Overige TV-kanalen:

Als u het kleursysteem van een zender niet kent, stel SYSTEEM dan in op "B/G". Als "B/G" niet juist is, zult u geen normaal geluid horen als de TV een TV-kanaal vindt. Probeer in dit geval de instelling voor SYSTEEM nogmaals te maken, maar op de juiste wijze, zodat de ontvangst goed is.

4 Druk op groene of rode toets om het zoe- ken naar een zender te starten.

Het zoeken stopt als de TV een zender heeft gevonden. Als de zender wordt weergegeven.

5 Druk herhaaldelijk op de groene of rode toets totdat de gewenste zender wordt weergegeven.

Bij een slechte ontvangst:

Druk op de blauwe of gele toets om de fijnafstelling voor de zender uit te voeren.

Als er geen goede geluidsweergave is, zelfs als het beeld wel goed is:

De instelling SYSTEEM is verkeerd. Druk op de toets ▶ en kies een SYSTEEM waarbij de geluidsweergave goed is.

6 Druk op de toets OK en leg het programmanummer (PR) vast.

Het normale menu SORTEREN komt weer in beeld.

DO036-ML

Om het menu DEMO in beeld te brengen:

1 Druk op de toets OK om het MENU (hoofdmenu) in beeld te brengen.
2 Druk op de ▼/▲ -toetsen om in te stellen op DEMO. Druk hierna op de toets OK.

De functie DEMO demonstreert nu automatisch enkele functies van de TV.

1 Gebruik de ▼/▲-toetsen om in te stellen op AAN.
2 Druk op de toets OK om de instelling te voltooien.

De functie DEMO wordt op AAN gezet en de demonstratie begint.

Stoppen van de demonstratie:

Druk op een van de toetsen van de afstandsbediening.

Als de functie DEMO op AAN wordt gezet:

ledere keer dat de TV wordt ingeschakeld wordt de demonstratie automatisch gestart. Als u niet wilt dat dit gebeurt, voer dan de volgende stappen uit om de functie DEMO uit te schakelen.

1 Breng het menu DEMO fogmaals in beeld.
2 Gebruik de ▼/▲-toetsen om in te stellen op UIT.
3 Druk op de toets OK om de functie DEMO uit te schakelen.

NOG MEER MENU'S

■ Gebruik van de ACI-functie

Deze TV is voorzien van een ACI-functie voor het decoderen van de ACI (automatische kanaalinstelling) gegevens. Met behulp van de ACI-functie kunt u de TV-zenders die de kabelexploitant levert snel en op de juiste wijze vastleggen op basis van de gegevens van de kabelexploitant.

Let op:

Als uw kabelexploitant ACI-gegevens uitzendt en de aanduiding "ACI START/ACI OVERSLAAN" in het menu AUTOMATISCH verschijnt, is de ACI-functie beschikbaar. In alle andere gevallen is de functie niet beschikbaar.

1 Druk op de ▼/▲-toetsen om ACI START te selecteren. Druk vervolgens op de toets OK om de ACI-functie te starten.

Wanneer u de ACI-functie niet wilt gebruiken:

Druk op de ▼/▲-toetsen om ACI OVERSLAAN te selecteren en druk dan op de toets OK.

Als het menu AUTOMATISCH in een ander menu verandert:

Afhankelijk van uw kabelexploitant is het mogelijk dat er een zender-selectiemenu verschijnt dat door de kabelexploitant is ingesteld.

Volg de menu-instructies en gebruik de ◀/► en ▼/▲ toetsen om het menu te bedienen. Druk op de toets OK nadat u de instellingen hebt gemaakt.

Als de aanduiding "ACI FOUT" in het menu AUTOMATISCH verschijnt:

De aanduiding "ACI FOUT" geeft aan dat de ACI-functie niet juist werkt. Druk op de toets OK om de ACI-functie opnieuw te starten.

Als de aanduiding "ACI FOUT" steeds weer verschijnt nadat u de ACI-functie een paar maal opnieuw gestart hebt, drukt u op de toets ▶ om de AUTOMATISCH functie te starten. Wanneer u dit doet, worden alle TV-zenders door de AUTOMATISCH functie in de PR-kanalen vastgelegd.

2 Wanneer de instellingen klaar zijn, verschijnt het menu SORTEREN. Ga terug naar de aanwijzingen die u voorheen aan het lezen was en vervolg de bediening.

Wanneer de "Begininstellingen" gemaakt zijn:

Ga terug naar stap 6 van "Basisinstellingen" op pagina 4.

Wanneer "AUTOMATISCH" is uitgevoerd:

Ga terug naar stap 4 van "AUTOMATISCH" op pagina 23.

Opmerkingen:

- Als u vragen hebt betreffende de onderdelen in het zender-selectiemenu of de bediening van het menu, neem dan contact op met uw kabelexploitant.

- Wanneer de kabeltelevisie-ontvangst onbevredi-gend is, zal de ACI-functie niet werken.

- Als er een fout in de ACI-gegevens zelf is, kan de TV-zender niet juist vastgelegd worden. In dat geval moet u de ACI-functie uitschakelen (ACI OVERSLAAN) en de AUTOMATISCH functie gebruiken. U kunt ook de SORTEREN/MANUEEL functie gebruiken om de PR-kanaalinstelling te corrigeren.

■ Versturen van de gegevens naar een videorecorder

U kunt de gegevens van de nieuwste programmanummers (PR) naar een videorecorder versturen, met behulp van de functie T-V LINK.

Let op:

- Alleen als er een videorecorder die compatibel is met T-V LINK is aangesloten op de aansluiting EXT-2 kunnen de gegevens worden verstuurd.

- Deze handeling kan alleen worden uitgevoerd als het menu T-V LINK in beeld is.

D0005-NL

1 Schakel de videorecorder in.

2 Druk op toets OK.

De gegevensoverdracht begint.

000374ML

Als de gegevensoverdracht voltooid is, verdwijnt het menu T-V LINK.

Als het menu T-V LINK wordt vervangen door een ander menu:

De menubediening aan de TV-kant is voltooid en het menu voor de videorecorderkant wordt geopend. Zie voor meer details, de gebruiksaanwijzing van uw videorecorder.

Opmerking:

- Als de aanduiding "FUNKTIE NIET BESCHIKBAAR" in het menu T-V LINK verschijnt, controleer dan de drie volgende items en druk op de toets OK om de gegevensoverdracht nogmaals uit te voeren.

- Is er een videorecorder die compatibel is met T-V LINK aangesloten op de EXT-2-aansluiting?

- Is de videorecorder ingeschakeld?

- Is de SCART-kabel tussen de EXT-2-aansluiting en de videorecorder, compatibel met T-V LINK, correct aangesloten?

■ Wijzigen van de instelling LAND

Als de functie AUTOMATISCH is uitgevoerd, kunt u het land dat u reeds had ingesteld met de functie AUTOMATISCH, wijzigen. Als u TV-kanalen voor Franse zenders vastlegt, (SECAM-L-systeem), voer deze handelingen dan uit om het land te wijzigen.

1 Breng het menu INSTELLEN in beeld.

Als het menu SORTEREN in beeld is.

Druk op de toets ⓘ (Informatie) om terug te keren naar

2 Gebruik de ▼/▲-toetsen om in te stellen op AUTOMATISCH. Druk hierna op de toets OK.

Het menu LAND verschijnt als submenu van de functie AUTOMATISCH.

Er zijn twee landenmenu's. Bij indrukken van de gele toets verandert het landenmenu als volgt:

3 Gebruik de ◀/►- en ▼/▲-toetsen om een land te kiezen.

4 Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

Terugkeren naar het menu INSTELLEN vanuit het menu LAND :

Druk op de toets ⓘ (Informatie) in plaats van op de toets OK.

■ Gebruik van de functie DECODER (EXT-2)

Bij aansluiten van een decoder met een videorecorder compatibel met T-V LINK, op de EXT-2-aansluiting, moet u de functie DECODER (EXT-2) gebruiken om de gecodeerde zenders te decoderen.

1 Schakel de decoder in.
2 Stem af op de zender die gedecodeerd kan worden met deze decoder.

Zelfs als de decoder goed functioneert, verschijnt er een ongedecodeerd beeld.

3 Druk op de toets OK om het MENU in beeld te brengen.

Het MENU (hoofdmenu) verschijnt in beeld.

4 Gebruik de ▼/▲-toetsen om in te stellen op MOGELIJKHEDEN. Druk hierna op de toets OK.

Het menu MOGELIJKHEDEN verschijnt in beeld.

D0023-NL

5 Gebruik de ▼/▲-toetsen om in te stellen op DECODER (EXT-2). Gebruik hierna de ◀/▶-toetsen om in te stellen op AAN.

Het beeld is nu gedecodeerd en goed zichtbaar.

Om de functie DECODER (EXT-2) uit te schakelen:

Gebruik de ◀/▶-toetsen om in te stellen op UIT.

6 Druk op de toets OK om de instelling te voltooien.

Het menu T-V LINK verschijnt in beeld.

7 Volg de bedieningsprocedure "Versturen van de gegevens naar een videorecorder" op pagina 28 om de gegevens van de programmanummers (PR) naar de videorecorder te versturen.

8 Als u nog meer zenders kunt ontvangen die gedecodeerd kunnen worden, herhaalt u de stappen 2 t/m 7.

Opmerking:

- Als de functie DECODER (EXT-2) om de een of andere reden op "AAN" is gezet, maar de zender kan niet gedecodeerd worden, controleer dan de volgende punten:

• Is de decoder goed op de videorecorder aangesloten, volgens de instructies in de gebruiksaanwijzingen van de videorecorder en de decoder?
• Is de decoder ingeschakeld?
• Kan deze zender worden gedecodeerd met een decoder?
• Is het noodzakelijk om de instellingen van de videorecorder te wijzigen om de decoder te kunnen aansluiten? Controleer of de videorecorder goed is ingesteld door de gebruiksaanwijzing ervan nog eens door te nemen.

■ Instellen van de functie LUIDSPREKER

Schakel de functie LUIDSPREKER uit zodat er geen geluidsweergave is van de luidsprekers van de TV.

1. Druk op de toets OK om het MENU (hoofd-menu) in beeld te brengen.
2. Gebruik de ▼/▲-toetsen om in te stellen op GELUID INSTELLING. Druk dan op de toets OK om het menu GELUID INSTELLING in beeld te brengen.

Het menu GELUID INSTELLING verschijnt in beeld.

D-0019-NL

1. Gebruik de ▼/▲-toetsen om in te stellen op LUIDSPREKER. Gebruik hierna de ◀/▶-toetsen om in te stellen op UIT.

Er is nu geen geluidsweergave meer van de TV-luid-sprekers.

1. Druk op de toets OK om de instelling te voltooien.

Het menu verdwijnt.

Opmerking:

• De ◀►-toetsen van de afstandsbediening en de toetsen △ (volume) op het voorpaneel van de TV, kunnen worden gebruikt voor het instellen van het volume van de luidsprekers.
• Als het volume van de audioversterker te hoog staat ingesteld, kunnen de luidsprekers worden beschadigd.

VERDERE VOORBEREIDINGEN

Aansluiten van perifere apparatuur.

Sluit de apparatuur op de TV aan zoals in de onderstaande aansluitschema's is aangegeven.

Alvorens een aansluiting te maken:

• Lees de gebruiksaanwijzingen van de aan te sluiten apparatuur goed door. De aansluiting zal niet altijd precies zo zijn als hier afgebeeld. Dit is afhankelijk van het apparaat. Bovendien kan het gebeuren dat de instellingen van een apparaat dat u aansluit, veranderd moeten worden, afhankelijk van de gekozen aansluitmethode.
• Schakel alle apparatuur uit, inclusief de TV.
• In "TECHNISCHE GEGEVENS" op pagina 37 vindt u meer details over de EXT-aansluitingen. Als u een apparaat aansluit dat niet in het onderstaande aansluitschema voorkoml, raadpleeg dan de tabel en kies de beste EXT-aansluiting voor dit apparaat.
• De aansluitsnoeren worden niet bijgeleverd.

①Videorecorder (samengesteld signaal)
②Videorecorder (samengesteld signaal /S-VIDEO-signaal)
③Videorecorder compatibel met T-V LINK (sa-mengesteld signaal/S-VIDEO-signaal)
④Decoder
⑤DVD-speler (samengesteld signaal/S-VIDEO-signaal)
⑥DVD-speler (samengesteld signaal/RGB-signaal)
⑦TV-spelletje (samengesteld signaal/RGB-signaal)
⑧TV-spelletje (samengesteld signaal/S-VIDEO-signaal)
⑨Hoofdtelefoon
⑩Videocamera (samengesteld signaal/S-VIDEO-signaal)
⑪SCART-kabel
⑫Audiokabel
⑬Videokabel
⑭S-VIDEO-kabel

Apparaten die een S-VIDEO-signaal (Y/C-signaal) kunnen uitsturen, zoals een S-VHS-videorecorder

Sluit het apparaat aan op een EXT-aansluiting, maar niet op de EXT-1-aansluiting.

U kunt het gewenste video-ingangssignaal kiezen uit het S-VIDEO-signaal (Y/C-signaal) en het normale videosignaal (samengesteld signaal). Voor meer details over de bediening van het apparaat, raadpleegt u "S-IN (S-VIDEO-invoer)" op pagina 19.

Videorecorder compatibel met T-V LINK

Let op dat u de videorecorder die compatibel is met T-V LINK aansluit op de EXT-2-aansluiting. Als u dit niet doet, zal de functie T-V LINK niet goed werken.

Opmerking:

- Als u een videorecorder die compatibel is met T-V LINK aansluit op de EXT-2-aansluiting, vergeet dan niet om de decoder op de videorecorder aan te sluiten. Als u dit niet doet, zal de functie T-V LINK niet goed werken. Nadat u de TV-kanalen heeft vastgelegd onder programmanummers (PR), stelt u de functie DECODER (EXT-2) voor het programmanummer (PR) op AAN om het gecodeerde kanaal te kunnen decoderen. Voor meer details over de bediening, raadpleegt u "Gebruik van de functie DECODER (EXT-2)" op pagina 29.

Aansluiten van een hoofdtelefoon

Sluit een hoofdtelefoon met een stereo-ministekker (3,5 mm diameter) aan op de hoofdtelefoonaansluiting op het voorpaneel.

Opmerking:

- Als u een hoofdtelefoon aansluit, is er geen geluid van de luidsprekers.

Video-/geluidssignaal van de EXT-2-aansluiting

U kunt het video-/audio-uitgangssignaal van de EXT-2-aansluiting ergens anders heen sturen. Dit is nuttig als u een programma van een ander apparaat wilt opnemen op de videorecorder die is aangesloten op de EXT-2-aansluiting. Voor meer details hierover, raadpleegt u "COPIEREN" op pagina 20.

TV-uitvoer via de EXT-1-aansluiting

De uitvoer van het video-/audio-signaal van de TV-zender waarnaar u kijkt, wordt altijd uitgestuurd via de EXT-1-aansluiting.

Opmerking:

• Als u een programmanummer verandert (PR) wordt ook de TV-uitvoer van de EXT-1-aansluiting veranderd.
• Het video-/audio-signaal van een EXT-aansluiting kan niet worden uitgestuurd.
• Teletext-uitzendingen kunnen niet worden uitgestuurd.

■ Aansluiten van luidsprekers en/of een versterker.

Zie het aansluitschema voor audio-apparatuur en sluit de geluidsapparatuur aan op de TV.

U kunt perifere voorluidsprekers aansluiten om naar het TVgeluid te luisteren. Voor meer details over het gebruik ervan, raadpleegt u "Instellen van de functie LUIDSPREKER" op pagina 30.

Alvorens een aansluiting te maken:

• Lees de gebruiksaanwijzingen die bij de versterker en luidsprekers worden meegeleverd.
  • Schakel de TV en de versterker uit.
• Om te vermijden dat het magnetische veld van de luidsprekers storing in het TV-beeld veroorzaakt, raden wij u aan om voor de voorluidsprekers-magnetisch afgeschermde luidsprekers te gebruiken.
• De aansluitsnoeren worden niet bijgeleverd.

1 Versterker
② Voorluidsprekers (met magnetische afscherming)

Opmerking:

- De uitvoer van de AUDIO OUT-aansluiting wordt niet afgekapt door aansluiten van een hoofdtelefoon op de TV. Het geluid van de voorfluidsprekers kan wordt niet uitgeschakeld door aansluiten van een hoofdtelefoon op de TV.

CH/CC NUMMER

Als u de functie INVOEGEN op pagina 25, wilt gebruiken, zoek dan het CH/CC-nummer dat correspondeert met het TV-kanaal in deze tabel op.

CH	Kanaal
CH 02 / CH 202	E2, R1
CH 03 / CH 203	E3, ITALIÉ A
CH 04 / CH 204	E4, ITALIÉ B, R2
CH 05 / CH 205	E5, ITALIÉ D, R6
CH 06 / CH 206	E6, ITALIÉ E, R7
CH 07 / CH 207	E7, ITALIÉ F, R8
CH 08 / CH 208	E8, R9
CH 09 / CH 209	E9, ITALIÉ G
CH 10 / CH 210	E10, ITALIÉ H, R10
CH 11 / CH 211	E11, ITALIÉ H+1, R11
CH 12 / CH 212	E12, ITALIÉ H+2, R12
CH 21 / CH 221	E21, R21
CH 22 / CH 222	E22, R22
CH 23 / CH 223	E23, R23
CH 24 / CH 224	E24, R24
CH 25 / CH 225	E25, R25
CH 26 / CH 226	E26, R26
CH 27 / CH 227	E27, R27
CH 28 / CH 228	E28, R28
CH 29 / CH 229	E29, R29
CH 30 / CH 230	E30, R30
CH 31 / CH 231	E31, R31
CH 32 / CH 232	E32, R32
CH 33 / CH 233	E33, R33
CH 34 / CH 234	E34, R34
CH 35 / CH 235	E35, R35
CH 36 / CH 236	E36, R36
CH 37 / CH 237	E37, R37
CH 38 / CH 238	E38, R38
CH 39 / CH 239	E39, R39

CH	Kanaal
CH 40 / CH 240	E40, R40
CH 41 / CH 241	E41, R41
CH 42 / CH 242	E42, R42
CH 43 / CH 243	E43, R43
CH 44 / CH 244	E44, R44
CH 45 / CH 245	E45, R45
CH 46 / CH 246	E46, R46
CH 47 / CH 247	E47, R47
CH 48 / CH 248	E48, R48
CH 49 / CH 249	E49, R49
CH 50 / CH 250	E50, R50
CH 51 / CH 251	E51, R51
CH 52 / CH 252	E52, R52
CH 53 / CH 253	E53, R53
CH 54 / CH 254	E54, R54
CH 55 / CH 255	E55, R55
CH 56 / CH 256	E56, R56
CH 57 / CH 257	E57, R57
CH 58 / CH 258	E58, R58
CH 59 / CH 259	E59, R59
CH 60 / CH 260	E60, R60
CH 61 / CH 261	E61, R61
CH 62 / CH 262	E62, R62
CH 63 / CH 263	E63, R63
CH 64 / CH 264	E64, R64
CH 65 / CH 265	E65, R65
CH 66 / CH 266	E66, R66
CH 67 / CH 267	E67, R67
CH 68 / CH 268	E68, R68
CH 69 / CH 269	E69, R69

CC	Kanaal
CC 01/CC 201	S1
CC 02/CC 202	S2
CC 03/CC 203	S3
CC 04/CC 204	S4
CC 05/CC 205	S5
CC 06/CC 206	S6
CC 07/CC 207	S7
CC 08/CC 208	S8
CC 09/CC 209	S9
CC 10/CC 210	S10
CC 11/CC 211	S11
CC 12/CC 212	S12
CC 13/CC 213	S13
CC 14/CC 214	S14
CC 15/CC 215	S15
CC 16/CC 216	S16
CC 17/CC 217	S17
CC 18/CC 218	S18
CC 19/CC 219	S19
CC 20/CC 220	S20
CC 21/CC 221	S21
CC 22/CC 222	S22
CC 23/CC 223	S23
CC 24/CC 224	S24
CC 25/CC 225	S25
CC 26/CC 226	S26
CC 27/CC 227	S27
CC 28/CC 228	S28
CC 29/CC 229	S29
CC 30/CC 230	S30

CC	Kanaal
CC 31 / CC 231	S31
CC 32 / CC 232	S32
CC 33 / CC 233	S33
CC 34 / CC 234	S34
CC 35 / CC 235	S35
CC 36 / CC 236	S36
CC 37 / CC 237	S37
CC 38 / CC 238	S38
CC 39 / CC 239	S39
CC 40 / CC 240	S40
CC 41 / CC 241	S41
CC 75 / CC 275	X
CC 76 / CC 276	Y, R3
CC 77 / CC 277	Z, ITAUE C, R4
CC 78 / CC 278	Z+1, R5
CC 79 / CC 279	Z+2

[Unreadable]

NEDERLANDS

CH	Kanaal
CH 102	F2
CH 103	F3
CH 104	F4
CH 105	F5
CH 106	F6
CH 107	F7
CH 108	F8
CH 109	F9
CH 110	F10
CH 121	F21
CH 122	F22
CH 123	F23
CH 124	F24
CH 125	F25
CH 126	F26
CH 127	F27
CH 128	F28
CH 129	F29
CH 130	F30
CH 131	F31
CH 132	F32
CH 133	F33
CH 134	F34
CH 135	F35
CH 136	F36
CH 137	F37
CH 138	F38
CH 139	F39
CH 140	F40

CH	kanaal
CH 141	F41
CH 142	F42
CH 143	F43
CH 144	F44
CH 145	F45
CH 146	F46
CH 147	F47
CH 148*	F48
CH 149	F49
CH 150	F50
CH 151	F51
CH 152	F52
CH 153	F53
CH 154	F54
CH 155	F55
CH 156	F56
CH 157	F57
CH 158	F58
CH 159	F59
CH 160	F60
CH 161	F61
CH 162	F62
CH 163	F63
CH 164	F64
CH 165	F65
CH 166	F66
CH 167	F67
CH 168	F68
CH 169	F69

CC	Frequentie (MHz)
CC 110	116 - 124
CC 111	124 - 132
CC 112	132 - 140
CC 113	140 - 148
CC 114	148 - 156
CC 115	156 - 164
CC 116	164 - 172
CC 123	220 - 228
CC 124	228 - 236
CC 125	236 - 244
CC 126	244 - 252
CC 127	252 - 260
CC 128	260 - 268
CC 129	268 - 276
CC 130	276 - 284
CC 131	284 - 292
CC 132	292 - 300
CC 133	300 - 306
CC 141	306 - 311
CC 142	311 - 319
CC 143	319 - 327
CC 144	327 - 335
CC 145	335 - 343
CC 146	343 - 351
CC 147	351 - 359
CC 148	359 - 367
CC 149	367 - 375
CC 150	375 - 383
CC 151	383 - 391

CC	Frequentie (MHz)
CC 152	391 - 399
CC 153	399 - 407
CC 154	407 - 415
CC 155	415 - 423
CC 156	423 - 431
CC 157	431 - 439
CC 158	439 - 447
CC 159	447 - 455
CC 160	455 - 463
CC 161	463 - 469

Opmerking:

• Als twee CH/CC-nummers corresponderen met een kanaalnummer, kies er dan een, aan de hand van de instelling LAND. Als de instelling LAND geen FRANCE is, kies dan een tweecijferig CH/CC-nummer. Als de instelling LAND FRANCE is, kies dan een driecijferig CH/CC-nummer.
• Zoek het CH/CC-nummer (CC110 tot CC161) dat correspondeert met het TV-kanaal (SECAM-L-systeem) van een Franse kabel-TV-zender, gebaseerd op de uitzendfrequentie van die zender. Als u de uitzendfrequentie niet weet, neem dan contact op met de kabelexploitant.
• De CH/CC-nummers van CH102-CH169 en CC110-CC161 corresponderen met de TV-kanalen die worden uitgezonden door het SECAM-L-systeem. De overige CH/CC-nummers corresponderen met de TV-kanalen die worden uitgezonden in een ander kleursysteem dan het a SECAM-L-systeem.

SCHAKELAARS EN ONDERDELEN VAN DE TV

■ Voorpaneell

1 Afstandsbedieningssensor en ECO -sensor
2 Aan/uit-indicator	pagina's 3 en 6
3 Hoofdschakelaar	pagina's 3 en 6
4 Hoofdtelefoonaansluiting (ministekker)	pagina 31
5 P V/A toetsen / -/+ toetsen	pagina 8

■ Achterpaneel

6 Toets △ (Volume)	pagina 8
7 EXT-4-aansluiting	pagina's 19 en 31
8 HYPER SOUND-indicator (Alleen voor de AV32X10EU en AV28X10EU)De indicator HYPER SOUND licht op als de functie HYPER SOUND ingeschakeld is.
9 ECO-indicator (Alleen voor de AV32X10EU en AV28X10EU)Als u de functie ECO MODE instelt op AAN, licht de indicator ECO op.
10 SLEEP TIMER-indicator (Alleen voor de AV32X10EU en AV28X10EU)De indicator SLEEP TIMER licht op als de functie SLEEP TIMER is ingeschakeld.

11 Antennestekker	pagina 2
12 EXT-1-aansluiting	pagina's 2, 19 en 31
13 EXT-2-aansluiting	pagina's 2, 5, 19 and 31

14 EXT-3-aansluiting	pagina's 19 en 31
15 AUDIO OUT-aansluiting	pagina 32

VERHELPEN VAN STORINGEN

Als er zich een probleem voordoet met de TV, lees deze paragraaf "Verhelpen van storingen" dan aandachtig door, alvorens de hulp van een vakman in te roepen. U kunt het probleem wellicht heel makkelijk zelf oplossen. Als de netstekker bijvoorbeeld niet in het stopcontact zit, of er is een probleem met de antenne, kunt u snel denken dat de TV zelf kapot is.

Belangrijk:

• Deze paragraaf Verhelpen van storingen behandelt alleen problemen die niet zo eenvoudig te vinden zijn. Als u een probleem heeft met het bedienen van een menu, lees dan de pagina's in deze gebruiksaanwijzing die daar betrekking op hebben.
• Als u de paragraaf Verhelpen van storingen geheel heeft doorgenomen en de instructies voor het bedienen van de menu's nogmaals goed heeft gelezen maar het probleem blijft, haal dan de stekker van het netsnoer uit het stopcontact en raadpleeg een vakman. Probeer de TV niet zelf te repareren en haal nooit het achterpaneel los.

De TV kan niet worden aangezet.

• Is de stekker van het netsnoer aangesloten op een stopcontact?
• Licht de aan/uit-indicator op? Als deze niet oplicht, druk de hoofdschakelaar dan in.

Geen beeld/geen geluid

• Is er afgestemd op een zender met een heel zwak signaal? Als dit het geval is, wordt de functie BLAUW BEELD geactiveerd en het gehele scherm wordt blauw en er is geen geluid. Als u ondanks dit naar deze zender wilt kijken, volg dan de beschrijving "BLAUW BEELD" op pagina 21 om de instelling van de functie BLAUW BEELD te veranderen in UIT.
• Is er een hoofdtelefoon aangesloten op de TV? Als u een hoofdtelefoon aansluit op de TV, is er geen geluidsweergave via de TV-luidsprekers.
• Is de functie LUIDSPREKER ingesteld op UIT? Volg de beschrijving "LUIDSPREKER" op pagina 18 om de instelling van de functie LUIDSPREKER te controleren en daarmee wellicht het probleem op te lossen.
• Als de SYSTEEM-instelling voor een TV-kanaal niet juist is, kan het voorkomen dat er geen geluidsweergave is. Volg de beschrijving "SORTEREN/MANUEEL" op pagina 24 om de functie MANUEEL te gebruiken en de instelling SYSTEEM te veranderen.

Slecht beeld.

- Als het beeld alleen maar uit ruis (sneeuw) bestaat, is er vermoedelijk iets mis met de antenne of met de kabeldistributie. Controleer de volgende punten om het probleem op te los- sen.

Zijn de TV en de antenne goed-aangesloten?

Is de antennekabel misschien beschadigd?

Staat de antenne in de goede richting?

Is de antenne zelf wellicht beschadigd?

- Als de TV of de antenne gestoord wordt door andere apparaten, kunnen er strepen of ruis in het beeld komen. Zet apparaten zoals een computer, een versterker of haardroger verder van de TV vandaan of verplaats de TV zelf. Als de antenne bloot staat aan interferentie van een radiozendmast of van hoogspanningskabels, neem dan contact op met een vakman.

- Als de TV bloot staat aan interferentie van signaalreflecties van bergen of grote gebouwen, kan er een dubbelbeeld ontstaan. Verander de richting van de antenne of vervang deze door een antenne met een betere richtingsgevoeligheid.

- Zijn de KLEURSYSTEEM-instellingen voor de TV-kanalen juist gemaakt? Volg de beschrijving "KLEURSYSTEEM" op pagina 17 om zo het probleem op te lossen.

- Zijn de KLEUR en de HELDERHEID goed ingesteld? Volg de beschrijving "Beeldinstelling" op pagina 15 om zo het probleem op te lossen.

• Wij raden u af om Teletekst-uitzendingen op le nemen. Dit gaat messtal niet goed.
• Als er een wit en heel helder stilstaand beeld (bijvoorbeeld een witte jurk) wordt weergegeven, kan het wit eruitzien als een kleur. Dit is een fenomeen dat onvermijdbaar is, door de eigenschappen van een beeldbuis en dit duidt niet op een storing in de TV. Als dit beeld van het scherm verdwijnt, zullen ook de onnatuurlijke kleuren verdwijnen.
• Bij weergave van voorbespeeld videomateriaal of een videoband die niet goed is opgenomen, kan de bovenkant van het beeld vervormd zijn. Dat ligt aan het videosignaal; het duidt niet op storing in de werking.

Slecht geluid

• Zijn de LAGE TONEN en de HOGE TONEN goed ingesteld? Als deze niet goed zijn ingesteld, volg dan de beschrijving "Geluid bijstellen" op pagina 18 om de instellingen goed te maken.
• Als de ontvangst van een zender slecht is, zal ook het de (stereo)geluidsweergave slecht zijn. In dit geval raden wij u aan om de beschrijving "STEREO / I•II" op pagina 18 te volgen en in te stellen op mono, om zo een beter geluid te krijgen.

De TV kan niet worden bediend

• Zijn de batterijen van de afstandsbediening uitgeput? Volg de beschrijving "Batterijen in de afstandsbediening plaatsen" op pagina 2 en vervang de batterijen door nieuwe. Wellicht is dit de oplossing van het probleem.
• Heeft u geprobeerd om de afstandsbediening te gebruiken vanuit een vreemde hoek of op een afstand van meer dan zeven meter van de TV vandaan? Houd de afstandsbediening recht voor de TV en niet verder dan zeven meter en vandaan.
• Als u naar Teletekst kijkt, kunt u de menu's niet bedienen. Druk op de toets TV om over te schakelen van Teletekst naar normale TV-ontvangst en probeer het menu nogmaals te bedienen.
• Als de TV plotseling niet meer werkt, schakel deze dan uit met de hoofdschakelaar op de TV zelf. Druk de hoofdschakelaar nogmaals in om te kijken of u de TV weer kunt inschakelen. Als de TV het nu gewoon weer doet, is er geen sprake van een storing.

Overige problemen

• Als de functie SLEEP TIMER is ingeschakeld, wordt de TV automatisch uitgeschakeld. Als de TV plotseling wordt uitgeschakeld, druk dan op de toets ⏻/1 (Stand-by) om te proberen de TV weer in te schakelen. Als de TV nu weer gewoon ingeschakeld kan worden, is er geen sprake van een storing.
• Wanneer het zendsignaal of het signaal van een extern apparaat een WSS-signaal bevat, of als de TV een regelsignaal vanaf een extern apparaat ontvangt, zal de ZOOM-instelling automatisch gewijzigd worden. Wanneer u wilt terugkeren naar de vorige ZOOM-instelling, drukt u op de toets ZOOM om de betreffende ZOOM-instelling opnieuw te kiezen.
• Als er een apparaat dat een magnetisch veld opwekt, zoals een luidspreker in de buurt van de TV staat, kan het beeld worden vervormd of er kunnen onnatuurlijke kleuren worden weergegeven in de hoeken van het beeld. Zet het apparaat dat de storing veroorzaakt wat verder van de TV vandaan. Als de luidsprekers deze problemen veroorzaken, raden wij u aan om luidsprekers met een magnetische afscherming te gebruiken.
• Door de invloed van het magnetisch veld van de aarde, kan een beeld worden scheefgezet. Gebruik in een dergelijk geval de functie "BEELD TILT" op pagina 17 om dit te verhelpen.
• Na een bedieningshandeling, zoals het overschakelen op een andere zender, kan het even duren voor het beeld op het scherm verschijnt. Dit duidt niet op storing. Deze pauze is nodig om het beeld te stabiliseren alvorens het kan worden weergegeven.
• Bij plotselinge temperatuurwisselingen, kan het gebeuren dat de TV wat krakende geluiden maakt. Zolang het beeld en geluid goed blijven doorkomen, is dit geen probleem. Als u regelmatig krakende geluiden hoort tijdens het TV kijken, kunnen er andere oorzaken voor zijn. Als het probleem blijft, raadpleeg dan een vakman.
• Als u het TV-scherm aanraakt, kan het gebeuren dat u een lichte elektrische schok voelt, door statische elektriciteit. Dit is onvermijdelijk en heeft te maken met de techniek van een beeldbuis. Dit duidt niet op een storing in de TV. U hoeft zich geen zorgen te maken dat dit verschijnsel schadelijk voor de gezondheid is.

TECHNISCHE GEGEVENS

Item\Model	AV32L2EU*	AV28L2EU*
TV RF-systemen	CCIR B/G, I, D/K, L
Kleursystemen	PAL, SECAMDe EXT-aansluitingen ondersteunen ook het NTSC 3.58/4.43 MHz-systeem.
Kanalen en frequenties	E2-E12, E21-E69, S1-S41, X, Y, Z, Z+1, Z+2, ITALIË A-H, ITALIË H+1, ITALIË H+2, F2-F10, F21-F69, R1-R12, R21-R69Frans kabel-TV-kanaal van uitzendfrequenties 116 - 172 MHz en 220 - 469 MHz
Geluid-multiplex-systemen	A2 (B/G, D/K), NICAM (B/G, I, D/K, L)-system
Teletekst-systemen	FLOF (Fastext), TOP, WST (Wereldstandaardsysteem)
Voedingsspanning	220 - 240 V wisselstroom, 50 Hz
Stroomverbruik	Maximum: 189 W, nominaal: 140 W,Stand-by: 2,8 W	Maximum: 183 W, nominaal: 127 W,Stand-by: 2,8 W
Afmeting beeldbuis	Effectief gebied 76 cm (diagonaal gemeten)	Effectief gebied 66 cm (diagonaal gemeten)
Audio-uitgang	Nominaal uitgangsvermogen: 7,5 W + 7,5 W
Luidsprekers	(20cm × 4cm) ovaal × 2
EXT-1-aansluiting	Euro-aansluiting (21-polig, SCART)Video-ingang, audio L/R-ingangen en RGB-ingangen zijn aanwezig.TV-weergave-uitgangen (video en audio L/R) zijn aanwezig.
EXT-2-aansluiting	Euro-aansluiting (21-polig, SCART)Video-ingang, S-VIDEO (Y/C) -ingang, audio L/R-ingangen en RGB-ingangen zijn aanwezig.Video- en audio L/R-uitgangen zijn aanwezig.T-V LINK-functies zijn aanwezig.
EXT-3-aansluiting	Euro-aansluiting (21-polig, SCART)Video-ingang, S-VIDEO (Y/C) -ingang en audio L/R-ingangen zijn aanwezig.
EXT-4-aansluiting	RCA-aansluitingen × 3S-VIDEO-aansluiting × 1Videg-ingang, S-VIDEO (Y/C) -ingang en audio L/R-ingangen zijn aanwezig.
AUDIO OUT-aansluiting	RCA-aansluitingen × 2Variabele audio L/R-uitgangen zijn aanwezig.Variabele uitgang 0-1 Vrms, lage impedantie
Hoofdtelefoonaansluiting	Stereo ministekker (3,5 mm diameter)
Afmetingen (B × H × D)	901 mm × 556 mm × 557 mm	800 mm × 500 mm × 498 mm
Gewicht	53,8 kg	41 kg
Accessoires	Afstandsbediening × 1 (RM-C54)AAA/R03 drogecelbatterij × 2

* Een eenvoudig modelnummer. Andere modelnummers hebben misschien wat meer tekens (zoals "S", hetgeen staat voor zilver). Dit is om de kleur van het toestel aan te geven.
Wijzigingen in ontwerp en specificaties voorbehouden, zonder voorafgaande kennisgeving.

Beelden op het scherm die gebruik maken van de ZOOM-functies van deze TV, mogen niet in het openbaar (cafés, hotels, etc.) worden vertoond voor commerciële of reclamedoeleinden, zonder de toestemming van de eigenaars van de rechten op het oorspronkelijke beeldmateriaal, aangezien dit een overtreding van de copyright kan zijn.

TECHNISCHE GEGEVENS

Item\Model	AV32X10EU*	AV28X10EU*
TV RF-systemen	CCIR B/G, I, D/K, L
Kleursystemen	PAL, SECAMDe EXT-aansluitingen ondersteunen ook het NTSC 3.58/4.43 MHz-systeem.
Kanalen en frequenties	E2-E12, E21-E69, S1-S41, X, Y, Z, Z+1, Z+2, ITALIË A-H, ITALIË H+1, ITALIË H+2, F2-F10, F21-F69, R1-R12, R21-R69Frans kabel-TV-kanaal van uitzendfrequenties 116 - 172 MHz en 220 - 469 MHz
Geluid-multiplex-systemen	A2 (B/G, D/K), NICAM (B/G, I, D/K, L)-system
Teletekst-systemen	FLOF (Fastext), TOP, WST (Wereldstandaardsysteem)
Voedingsspanning	220 - 240 V wisselstroom, 50 Hz
Stroomverbruik	Maximum: 189 W, nominaal: 140 W,Stand-by: 2,8 W	Maximum: 183 W, nominaal: 127 W,Stand-by: 2,8 W
Afmeting beeldbuis	Effectief gebied 76 cm (diagonaal gemeten)	Effectief gebied 66 cm (diagonaal gemeten)
Audio-uitgang	Nominaal uitgangsvermogen: 7,5 W + 7,5 W
Luidsprekers	(16cm × 4cm) ovaal × 2
EXT-1-aansluiting	Euro-aansluiting (21-polig, SCART)Video-ingang, audio L/R-ingangen en RGB-ingangen zijn aanwezig.TV-weergave-uitgangen (video en audio L/R) zijn aanwezig.
EXT-2-aansluiting	Euro-aansluiting (21-polig, SCART)Video-ingang, S-VIDEO (Y/C) -ingang, audio L/R-ingangen en RGB-ingangen zijn aanwezig.Video- en audio L/R-uitgangen zijn aanwezig.T-V LINK-functies zijn aanwezig.
EXT-3-aansluiting	Euro-aansluiting (21-polig, SCART)Video-ingang, S-VIDEO (Y/C) -ingang en audio L/R-ingangen zijn aanwezig.
EXT-4-aansluiting	RCA-aansluitingen × 3S-VIDEO-aansluiting × 1Video-ingang, S-VIDEO (Y/C) -ingang en audio L/R-ingangen zijn aanwezig.
AUDIO OUT-aansluiting	RCA-aansluitingen × 2Variabele audio L/R-uitgangen zijn aanwezig.Variabele uitgang 0-1 Vrms, lage impedantie
Hoofdtelefoonaansluiting	Stereo ministekker (3,5 mm diameter)
Afmetingen (B × H × D)	855 mm × 550 mm × 568 mm	780 mm × 509 mm × 499 mm
Gewicht	54,2 kg	40,2 kg
Accessoires	Afstandsbediening × 1 (RM-C54 (zilverkleurig) of RM-C50 (zwart) is bijgeleverd.)AAA/R03 drogecelbatterij × 2

* Een eenvoudig modelnummer. Andere modelnummers hebben misschien wat meer tekens (zoals "S", hetgeen staat voor zilver). Dit is om de kleur van het toestel aan te geven.
Wijzigingen in ontwerp en specificaties voorbehouden, zonder voorafgaande kennisgeving.

Beelden op het scherm die gebruik maken van de ZOOM-functies van deze TV, mogen niet in het openbaar (cafés, hotels, etc.) worden vertoond voor commerciële of reclamedoeleinden, zonder de toestemming van de eigenaars van de rechten op het oorspronkelijke beeldmateriaal, aangezien dit een overtreding van de copyright kan zijn.
