| Tipo de Produto | Exaustor |
| Marca | Balay |
| Modelo | 3BC8880N |
| Largura | 90 cm |
| Profundidade | 50 cm |
| Altura (min-máx) | 60-110 cm |
| Peso | 15 kg |
| Alimentação Elétrica | 220-240 V, 50 Hz |
| Potência do Motor | 200 W |
| Taxa Máxima de Extração | 700 m³/h |
| Nível de Ruído (máx) | 65 dB(A) |
| Classe de Eficiência Energética | A |
| Controles | Botões de pressão eletrónicos |
| Iluminação | 2 x 3 W LED |
| Tipo de Filtro de Gordura | Malha de alumínio, lavável |
| Filtro de Carvão | Opcional, para modo de recirculação |
| Tipo de Instalação | Embutido ou montado na parede |
| Diâmetro do Duto | 150 mm |
| Modos de Operação | Com saída ou recirculação |
| Número de Velocidades | 3 + intensivo |
| Consumo Anual de Energia | 50 kWh/ano |
| Índice de Reparabilidade | 8.5 / 10 |
Perguntas frequentes - 3BC8880N BALAY
Perguntas dos utilizadores sobre 3BC8880N BALAY
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual 3BC8880N - BALAY e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. 3BC8880N da marca BALAY.
MANUAL DE UTILIZADOR 3BC8880N BALAY
[pt] Instruções de serviço ..... 17
en
Table of contents
Nivel intensivo....14
Iluminación ....14
Instruções de segurança importantes ....17
Protecção do meio ambiente....19
Poupar energia....19
Eliminação ecológica....19
Tipos de funcionamento....20
Função com exaustão de ar.... 20
Função com recirculação de ar....20
Operar o aparelho ....20
Regular o ventilador.... 20
Paragem do ventilador ....20
Limpeza e manutenção....21
Anomalias, o que fazer? 22
Serviço de Assistência Técnica....23

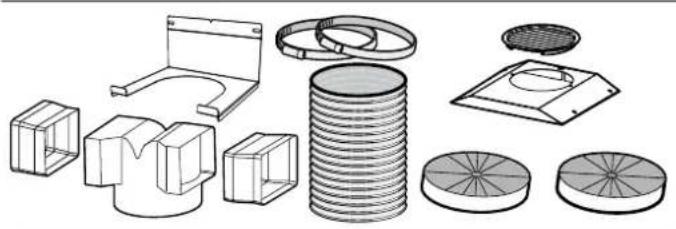

Acessórios de recirculação de ar ....23
⚠ Instruções de segurança importantes
Leia atentamente o presente manual. Só assim poderá utilizar o seu aparelho de forma segura e correcta. Guarde as instruções de utilização e montagem para consultas futuras ou para futuros utilizadores.
Só com uma montagem especializada e em conformidade com as instruções de montagem, pode ser garantida a segurança durante a utilização. O instalador é responsável pelo funcionamento correto no local de montagem.
Este aparelho foi concebido apenas para uso doméstico. O aparelho não foi concebido para o funcionamento no exterior. Vigie o aparelho durante o funcionamento. O fabricante não é responsável por danos provocados pela utilização inadequada ou por manuseamento errado.
O aparelho foi concebido para ser utilizado até a uma altitude de 2000 metros acima do nível do mar, no máximo.
Este aparelho pode ser usado por crianças com mais de 8 anos e por pessoas com limitações físicas, sensoriais ou mentais ou com pouca experiência ou conhecimentos, se estiverem sob vigilância de uma pessoa responsável pela sua segurança ou tiverem sido instruídas acerca da utilização segura do aparelho e tiverem compreendido os perigos decorrentes da sua utilização.
As crianças não devem brincar com o aparelho. As tarefas de limpeza e manutenção por parte do utilizador não devem ser efectuadas por crianças, a não ser que tenham mais de 8 anos e estejam sob vigilância.
As crianças menores de 8 anos devem manter-se afastadas do aparelho e do cabo de ligação.
Examine o aparelho depois de o desembalar. Se forem detectados danos de transporte, não ligue o aparelho.
Este aparelho não foi previsto para ser utilizado com um temporizador externo ou um telecomando externo.
Perigo de asfixia!
O material de embalagem é perigoso para as crianças. Nunca deixe as crianças brincarem com o material de embalagem.
Perigo de vida!
Os gases de combustão aspirados podem levar a intoxicação.
Certifique-se de que há sempre reposição de ar fresco suficiente quando o aparelho é utilizado no modo de exaustão em conjunto com equipamentos de aquecimento que consomem o ar ambiente.

Os equipamentos de aquecimento que consomem o ar ambiente (p. ex. sistemas de aquecimento a gás, óleo, lenha ou carvão, esquentadores, cilindros) utilizam para a combustão o ar do local de montagem e transportam os gases de combustão para o exterior através de um sistema de exaustão (p. ex. uma chaminé). Quando o exaustor está ligado, retira o ar ambiente à cozinha e aos espaços adjacentes - sem ar suficiente é criada uma pressão negativa. Os gases tóxicos da chaminé ou da conduta de extração voltam a ser aspirados para os espaços de habitação.
- Por isso, tem que existir sempre a reposição de ar fresco suficiente no local da instalação.
■ Uma caixa de entrada/exaustão de ar, só por si, não garante a manutenção do valor limite.
O funcionamento sem perigos só é possível se a pressão negativa no local da instalação do fogão não ultrapassar os 4 Pa (0,04 mbar). Isto pode ser conseguido se o ar necessário para a combustão puder ser reposto através de aberturas que não fechem (p. ex. portas, janelas), em ligação com uma caixa de entrada/exaustão de ar, que permitam uma circulação de ar suficiente para a combustão.

Consulte sempre a entidade responsável para avaliar a interligação da ventilação de toda a casa e sugerir as medidas adequadas de ventilação.
Se o exaustor funcionar exclusivamente em circulação de ar, não existe qualquer limitação na sua utilização.
Perigo de incêndio!
A gordura acumulada no filtro pode incendiar-se.
Limpar o filtro de gorduras pelo menos de 2 em 2 meses.
Nunca utilizar o aparelho sem filtro de gorduras.
A gordura acumulada no filtro pode incendiar-se. Nunca trabalhe com uma chama aberta perto do aparelho (p. ex. flambear). Instalar o aparelho perto de um fogão para combustíveis sólidos (p. ex. madeira ou carvão), somente se existir no local uma cobertura fechada e não retirável. Não pode haver fagulhas a voar.
- O óleo e a gordura quentes incendeiam-se rapidamente. Nunca deixe óleo ou gordura quentes sem vigilância. Nunca apague fogo com água. Desligue a zona de cozinhar. Abafe as chamas com uma tampa, manta de amianto ou um objecto equivalente.
As zonas de cozinhar a gás que não tenham louça para cozinhar colocada em cima ficam muito quentes durante o funcionamento. Um aparelho de ventilação montado por cima pode ficar danificado ou incendiar-se. As zonas de cozinhar a gás devem apenas funcionar com louça para cozinhar colocada em cima.
- Quando são utilizados vários bicos a gás em simultâneo, é produzido grande calor. Um aparelho de ventilação montado por cima da placa pode ficar danificado ou incendiar-se. Nunca utilizar simultaneamente dois bicos a gás com a chama no máximo por um período superior a 15 minutos. Um bico grande com uma potência superior a 5 kW (Wok) corresponde à potência de dois bicos a gás normais.
Perigo de queimaduras!
As peças que se encontram acessíveis ficam quentes durante o funcionamento do aparelho. Nunca toque nas peças quentes. Manter fora do alcance das crianças.
Perigo de ferimentos!
- Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção.
- Os objetos colocados sobre o aparelho podem cair. Não colocar objetos sobre o aparelho.
Um aparelho avariado pode causar choques eléctricos. Nunca ligue um aparelho avariado. Puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica.
As reparações indevidas são perigosas. As reparações e substituições de cabos danificados só podem ser efectuadas por técnicos especializados do Serviço de Assistência Técnica. Se o aparelho estiver avariado, puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica.
A humidade que se infiltra no aparelho pode dar origem a um choque eléctrico. Não utilize aparelhos de limpeza a alta pressão ou de limpeza a vapor.
Causas de danos
Atenção!
Perigo de danificação devido a danos provocados por corrosão. Ligar sempre o aparelho quando se cozinha, para evitar a formação de água de condensação. A água de condensação pode provocar danos de corrosão.
Substituir sempre imediatamente as lâmpadas defeituosas, para evitar uma sobrecarga das lâmpadas restantes.
Perigo de danificação devido a humidade que penetra no sistema eletrónico. Nunca limpar os elementos de comando com um pano húmido.
Danos na superfície devido a uma limpeza incorreta. Limpar as superfícies de aço inoxidável apenas no sentido do polimento. Não usar produto de limpeza para aço inoxidável nos elementos de comando.
Danos na superfície devido a produtos de limpeza agressivos ou abrasivos. Nunca usar produtos de limpeza agressivos ou abrasivos.
Perigo de danificação devido ao retorno de condensação. Instalar a conduta de ar com ligeira queda a partir do equipamento (1ª inclinação).
Protecção do meio ambiente
O seu novo aparelho é especialmente eficiente do ponto de vista energético. Nesta secção encontrará conselhos para poupar ainda mais energia ao utilizar o seu aparelho e para o eliminar de forma adequada.
Poupar energia
- Quando cozinhar deve garantir uma entrada de ar suficiente, para que o exaustor funcione de forma eficiente e sem muito ruído de funcionamento.
Adaptar o nível de ventilação à intensidade dos vapores produzidos ao cozinhar. Utilize o nível intensivo apenas em caso de necessidade. Um nível de ventilação inferior provoca um menor consumo de energia. - Em caso de vapores intensos, selecione previamente um nível de ventilação superior. Os vapores já espalhados pela cozinha tornam necessário um funcionamento mais prolongado do exaustor.
■ Desligue o exaustor quando ele já não for necessário.
■ Desligue a iluminação quando ela já não for necessária. - Limpe ou substitua o filtro nos intervalos indicados, para aumentar a eficiência da ventilação e evitar o perigo de incêndio.
Eliminação ecológica
Elimine a embalagem de forma ecológica.

Este aparelho está marcado em conformidade com a Directiva 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment - WEEE).
A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados Membros da União Europeia.
Tipos de funcionamento
Este aparelho pode ser utilizado em modo de exaustão ou de recirculação de ar.
Função com exaustão de ar

O ar aspirado é limpo na sua passagem pelo filtro de gordura e encaminhado para o exterior através de um sistema de tubagem.
Nota. O ar evacuado não pode ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados em funcionamento, nem por uma caixa de ar que sirva de ventilação de locais com lareiras instaladas.
- Caso o ar evacuado tenha de ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados que não esteja em funcionamento, é necessária uma autorização da entidade supervisora da instalação dos aparelhos de queima.
Se o ar evacuado for encaminhado através da parede exterior, deve ser utilizada uma caixa mural telescópica.
Função com recirculação de ar

O ar aspirado é limpo através da sua passagem pelo filtro de gorduras e pelo filtro de carvão activo e conduzido, de novo, para a cozinha.
Nota: Para se poder eliminar os odores na função com recirculação de ar, tem que ser montado um filtro de carvão activo. Para poder tirar proveito das diversas possibilidades de utilização do aparelho em circulação de ar, leia os prospectos anexos ou consulte o seu agente especializado. Os acessórios necessários para o efeito podem ser adquiridos no comércio especializado, nos Serviços Técnicos ou na loja Online. Os números de referência dos acessórios encontram-se no final das Instruções de Serviço.
Operar o aparelho
Estas instruções aplicam-se a vários modelos de aparelhos. É possível que sejam descritos vários pormenores de equipamento individuais que não se aplicam ao seu aparelho.
Nota: Ligue o exaustor no início da cozedura e desligue-o apenas após passados alguns minutos da cozedura terminar. O vapor da cozinha é, desta forma, eliminado com maior eficácia.
Painel de comandos

Nota explicativa
| 1 | Ventilador desligado |
| 1 | Nível 1 do ventilador |
| 2 | Nível 2 do ventilador |
| Paragem do ventilador | |
| 3 | Nível 3 do ventilador |
| P | Nível intensivo |
| Ligar/desligar a luz |
Regular o ventilador
Nota: Adapte a potência do ventilador sempre às condições atuais. No caso de elevada formação de vapores, selecione uma fase de ventilação mais elevada.
Ligar
Prima a tecla 1, 2 ou 3.
O nível de ventilação regulado pisca para confirmar.
Desligar
Prima a tecla ①.
Paragem do ventilador
É possível ativar a paragem do ventilador em qualquer nível do ventilador.
- Prima primeiro a tecla do nível do ventilador desejado 1, 2 ou 3.
- Para ativar a paragem do ventilador manter a tecla 2 ^1 premida durante 2 segundos.
O nível de ventilação regulado pisca para confirmar. - Para parar o ventilador antes do tempo, prima a tecla ①.
Notas
O tempo de funcionamento por inércia é de 30 minutos para todos os níveis do ventilador. Decorrido esse período, a ventilação e a iluminação desligam-se automaticamente.
- O nível do ventilador pode ser alterado durante o tempo de funcionamento por inércia.
Fase intensiva
No caso de formação de odores e de vapores particularmente fortes, deve ser utilizada a fase intensiva.
- Para ativar o nível intensivo manter a tecla 3P premida durante 2 segundos.
A tecla 3 pisca para confirmar.
- Para terminar o nível intensivo antes do tempo prima a tecla ①.
Nota: O tempo de funcionamento do nível intensivo é de 6 minutos. Decorrido este tempo, o aparelho comuta para o nível de ventilador previamente regulado.
Iluminação
A iluminação pode ser ligada ou desligada, independentemente da ventilação.
Prima a tecla
Regular a luminosidade
Quando ligar a iluminação, manter a tecla ⚙ premida durante 2 segundos. A luminosidade diminui.
Nota: Quando voltar a ligar a iluminação estará novamente regulada a luminosidade máxima.
Limpeza e manutenção

Perigo de queimaduras!
O aparelho aquece durante o funcionamento. Deixe o aparelho arrefecer antes de realizar a limpeza.

Perigo de choque elétrico!
A penetração de humidade pode causar choque elétrico. Limpar o aparelho apenas com um pano húmido. Antes da limpeza, retire a ficha da tomada ou o fusível da caixa de fusíveis.

A humidade que se infiltra no aparelho pode dar origem a um choque eléctrico. Não utilize aparelhos de limpeza a alta pressão ou de limpeza a vapor.

Perigo de ferimentos!
Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção.
Produtos de limpeza
Para que as diferentes superfícies não sejam danificadas por produtos de limpeza errados, tenha em atenção os dados constantes da tabela. Não utilize
- produtos de limpeza agressivos ou abrasivos,
- produtos de limpeza com elevado teor de álcool,
■ esfregões de palha de aço ou esponjas abrasivas,
■ aparelhos de limpeza a alta pressão ou de limpeza a vapor.
Lave bem os panos de esponja novos, antes de os utilizar.
Tenha em atenção todas as instruções e advertências que acompanham os produtos de limpeza.
Zona Produto de limpeza
| Aço inox Solução de água quente e detergente:Limpe com um pano multiusos e sequecom um pano macio.Limpar as superfícies de aço inoxidávelapenas no sentido do polimento.Através da assistência técnica ou numaloja especializada podem ser adquiridos produtos de limpeza especiaispara aço inoxidável. Aplique uma camada fina do produto de limpezacom um pano macio. |
Superfícies lacadas Solução quente à base de detergente: Limpe com um pano multiusos húmido e seque com um pano macio. Não utilize produtos de limpeza para aço inoxidável.
Zona Produto de limpeza
| Alumínio e plástico Limpa-vidros:Limpe com um pano macio. | |
| Vidro Limpa-vidros: | Limpe com um pano macio. Não utilize raspadores de vidros. |
| Elementos de comando | Solução quente à base de detergente:Limpe com um pano multiusos húmido e seque com um pano macio.Perigo de choque elétrico devido à entrada de umidade.Perigo de danificação do sistema eletrónico devido à entrada de umidade.Nunca limpe os elementos de comando com um pano molhado.Não utilize produtos de limpeza para aço inoxidável. |
Estas instruções aplicam-se a vários modelos de aparelhos. É possível que sejam descritos vários pormenores de equipamento individuais que não se aplicam ao seu aparelho.

Perigo de incêndio!
A gordura acumulada no filtro pode incendiar-se.
Limpar o filtro de gorduras pelo menos de 2 em 2 meses.
Nunca utilizar o aparelho sem filtro de gorduras.
Notas
■ Evitar produtos de limpeza agressivos, com teor de acidez ou de lixívia.
- Na limpeza dos filtros metálicos de gorduras, limpar também o seu dispositivo de fixação no aparelho com um pano húmido.
- Os filtros metálicos de gorduras podem ser lavados na máquina de lavar loiça ou manualmente.
Manualmente:
Nota: No caso de sujidade de difícil remoção, recomendamos a utilização de um solvente especial de gorduras. Este pode ser encomendado na loja Online.
■ Amolecer a gordura dos filtros metálicos, pondo-os de molho em água quente e detergente.
- Na limpeza deve ser utilizada uma escova e depois enxaguar bem os filtros, passando-os por várias águas.
■ Deixar os filtros metálicos de gorduras escorrer.
Na máquina de lavar loiça:
Nota: Em caso de lavagem na máquina de lavar loiça, podem verificar-se ligeiras descolorações que, no entanto, não têm qualquer influência na função dos filtros.
- Não lavar os filtros metálicos muito saturados de gordura com a restante loiça.
Os filtros devem ser colocados soltos na máquina de lavar loiça. Eles não podem ficar apertados.
Desmontar o filtro metálico de gorduras
- Levante a tampa do filtro.
Notas
O ângulo de abertura da tampa do filtro é de aprox. 80°. Não abra a tampa do filtro para além desse limite, pois as dobradiças poderiam ficar danificadas.
A tampa do filtro engata em qualquer posição pretendida.
- Retirar os 2 filtros metálicos anti-gordura sob a tampa do filtro e o filtro metálico anti-gordura na parte inferior do aparelho.
Abrir o bloqueio, levantar o filtro de metal e retirá-lo do suporte.
Nota. Pode acumular-se gordura em baixo no filtro metálico anti-gordura. Manter o filtro metálico anti-gordura na horizontal, para evitar o gotejar de gordura.

- Limpar o filtro metálico anti-gordura.
- Após a desmontagem dos filtros, limpar o aparelho por dentro.
- Limpar a tampa do filtro.
Montar o filtro metálico de gorduras
- Inserir os 2 filtros metálicos anti-gorduras sob a tampa do filtro com o bloqueio virado para baixo.
Inserir o filtro metálico anti-gorduras na parte inferior do aparelho. - Pressionar o filtro metálico anti-gorduras e engatar o bloqueio.
- Fechar a tampa do filtro
Mudar o filtro de carvão ativo (só para funcionamento com recirculação de ar)
Para garantir o grau de eliminação de odores, a manutenção do filtro tem de ser efetuada regularmente.
Os filtros de carvão ativo devem ser substituídos, pelo menos, a cada 4 meses.
Notas
Os filtros de carvão ativo não vêm incluídos no fornecimento. Os filtros de carvão ativo podem ser adquiridos no comércio especializado, no Serviço de Assistência Técnica ou na loja online.
Os filtros de carvão ativo não podem ser limpos nem ativados de novo.
-
Desmontar o filtro metálico anti-gordura ver acima.
-
Rodar os filtros de carvão ativado usados e retira-los do suporte. A
-
Inserir os novos filtros de carvão ativado no suporte e rodar. B

- Montar o filtro metálico anti-gordura ver acima.
Anomalias, o que fazer?
Muitas vezes, é fácil reparar as falhas sem a ajuda de terceiros. Observe as seguintes indicações antes de contactar o Serviço de Apoio ao Cliente.
As reparações indevidas são perigosas. As reparações e substituições de cabos danificados só podem ser efectuadas por técnicos especializados do Serviço de Assistência Técnica. Se o aparelho estiver avariado, puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica.
Tabela de anomalias
| Anomalia Causa possível Resolução | ||
| O aparelho não funciona | A ficha não está ligada | Ligar o aparelho à corrente |
| Corte de corrente | Verificar se outros apare-lhos de cozinha funcionam | |
| Falha do fusível | Verificar na caixa de fusí-veis se o fusível correspon-dente ao aparelho está em boas condições. | |
| A iluminação do teclado não funciona. | Falha da uni-dade de comando. | Contacte o serviço de assistência técnica. |
| A iluminação não funciona. | As lâmpadas estão avariadas. | Substituir as lâmpadas, ver capítulo "Substituir lâmpadas". |
Substituição de lâmpadas
⚠️ Perigo de choque elétrico!
Ao substituir as lâmpadas, os contactos do casquilho da lâmpada estão sob corrente. Antes de proceder à substituição, retire a ficha ou desligue o disjuntor no quadro elétrico.
Importante! Utilize apenas lâmpadas do mesmo tipo e com a mesma potência (ver também o casquilho da lâmpada ou a placa de caraterísticas).

HSG/C/UB-20-12-G4
Substituição de lâmpadas de halogéneo
Nota: Na substituição de lâmpadas de halogéneo, não se deve tocar no êmbolo de vidro. Para inserir as lâmpadas de halogéneo, utilizar um pano limpo e seco.
- Com uma ferramenta adequada, afastar o anel da lâmpada com cuidado.
- Desmontar a lâmpada e substituí-la por outra do mesmo tipo.

-
Montar a cobertura da lâmpada.
-
Ligar a ficha à tomada ou voltar a ligar o dispositivo de segurança.
Substituir a lâmpada por uma do mesmo tipo:
Tensão: 12 V
Potência: máx. 20 W
Base: G4
Serviço de Assistência Técnica
Se o seu aparelho precisar de ser reparado, o nosso Serviço de Assistência Técnica está à sua disposição. Encontramos sempre uma solução adequada, também para evitar deslocações desnecessárias do técnico.
Quando efetuar a chamada, indique o número de produto (N.° E) e o número de fabrico (N.° FD) do aparelho, para podermos prestar um serviço de qualidade. A placa de características com os números encontra-se no compartimento interior do aparelho (para isso, desmontar o filtro metálico de gorduras).
Para que, em caso de necessidade, não tenha de procurar, poderá introduzir aqui os dados do seu aparelho e o número de telefone do serviço de assistência técnica.
N.° E N.° FD
Serviço de Assistência
Técnica
Tenha em atenção que a visita do técnico da assistência ao cliente não é gratuita em caso de uma utilização incorreta, mesmo durante o período de garantia.
Os dados para contacto com todos os países encontram-se no índice dos Serviços Técnicos anexo.
Ordem de reparação e apoio em caso de anomalias
PT 21 4250 740
Confie na competência do fabricante. Assim, poderá ter a certeza de que a reparação é executada por técnicos especializados com a devida formação e com as peças de reparação originais para o seu aparelho.
Acessórios de recirculação de ar
(não fornecidos com o equipamento)
LZ55650
