Tipo de Produto	Barra de Som Sem Fio com Subwoofer
Modelo	SK6RF
Marca	LG
Potência de Saída	400W (estimado)
Configuração de Alto-falantes	2.1 canais
Subwoofer Sem Fio	Sim, incluso
Conectividade	HDMI IN, Óptico, USB, Bluetooth, AUX (Portátil)
Formatos de Áudio	MP3, WMA, AAC, etc. (via USB)
Som Surround	Som Surround Ligar/Desligar
Dimensões (Barra de Som)	Aprox. 900 x 60 x 120 mm (L x A x P)
Dimensões (Subwoofer)	Aprox. 200 x 400 x 300 mm (L x A x P)
Peso (Barra de Som)	Aprox. 2,5 kg
Peso (Subwoofer)	Aprox. 5 kg
Fonte de Alimentação	CA 100-240V, 50/60Hz
Consumo de Energia	40W (barra de som), 30W (subwoofer) estimado
Porta USB	Sim, para reprodução de música
Antena FM	Inclusa
Controle Remoto	Inclui pilhas (AAA)
Limpeza	Limpe com pano seco; evite líquidos
Segurança	Não exponha à chuva ou umidade; mantenha ventilação
Reparabilidade	Contate o centro de serviço LG para reparos

Perguntas frequentes - SK6RF LG

Como conectar a barra de som à minha TV?

Use um cabo HDMI (HDMI IN) ou cabo óptico (se disponível). Para HDMI, conecte à porta ARC da TV. Certifique-se de que a saída de áudio da TV esteja configurada para Alto-falante Externo.

Posso conectar meu smartphone via Bluetooth?

Sim. Pressione o botão Bluetooth no controle remoto ou na barra de som, depois emparelhe com 'LG SK6RF' no seu telefone. Consulte o manual para obter detalhes.

O que fazer se não houver som?

Verifique o nível de volume, configurações de mudo e fonte de entrada. Certifique-se de que os cabos estejam conectados corretamente. Tente reiniciar a barra de som desconectando-a por 30 segundos.

Como reproduzir música de um drive USB?

Insira um drive USB com arquivos MP3/WMA na porta USB. Pressione o botão 'USB' no controle remoto. Ele reproduzirá automaticamente. Use o controle remoto para navegar pelas faixas.

Como redefinir a barra de som para as configurações de fábrica?

Mantenha pressionados os botões 'Power' e 'Volume Down' simultaneamente por cerca de 5 segundos até o LED piscar. Solte. A barra de som será reiniciada.

Posso usar a barra de som com outros dispositivos, como um leitor de Blu-ray?

Sim. Conecte o leitor de Blu-ray à porta HDMI IN da barra de som. A barra de som atua como um pass-through para a TV via HDMI OUT (ARC).

Como limpar a barra de som?

Use um pano macio e seco. Não use solventes químicos ou água. Evite pulverizar líquido diretamente na barra de som.

Qual é o tipo de pilha correto para o controle remoto?

Duas pilhas AAA (1,5V). Insira-as com a polaridade correta (+/-) conforme mostrado dentro do compartimento de pilhas.

Por que o subwoofer não está conectando?

Certifique-se de que o subwoofer esteja conectado e a menos de 10 metros da barra de som. Pressione o botão 'Pair' na parte traseira do subwoofer. Aguarde o LED ficar verde fixo.

Onde posso baixar o manual do usuário completo?

Visite o site oficial de suporte da LG e pesquise pelo modelo SK6RF. O manual está disponível em formato PDF gratuitamente.

MANUAL DE UTILIZADOR SK6RF LG

Parabéns e bem-vindo à Família LG, você está levando para sua casa um produto de alta tecnologia e de fácil operação. Usufrua de todos os recursos lendo atentamente este manual e seguindo as orientações aqui descritas. Se ainda surgirem dúvidas, acesse o manual eletrônico ou fale conosco. O número de atendimento está na última capa deste manual.

Meio Ambiente

Somos uma empresa preocupada com o meio ambiente. O nosso compromisso é promover o aprimoramento contínuo, procurando desenvolver produtos com o máximo de materiais recicláveis. A sua consciência ambiental também é importante, destine esses materiais de forma adequada. Siga as dicas abaixo e colabore com o meio ambiente:

1. Manuais e Embalagens:

Os materiais utilizados nas embalagens (manuais, caixas de papelão, plásticos, sacos e calços de EPS - isopor) dos produtos LG são 100% recicláveis. Procure fazer esse descarte preferencialmente em recicladores especializados.

2. Produto, Pilhas e Baterias:

1. Não é recomendável o descarte de pilhas ou baterias em lixo comum.
2. Após o uso, estes itens devem ser descartados de forma adequada, sob o risco de ocasionarem danos ao meio ambiente e à saúde humana (Resolução Conama 401/2008).
3. No fim de sua vida útil descarte o produto de forma adequada, sob pena de ocasionar danos ao meio ambiente e à saúde humana.

3. Programa Coleta Inteligente

1. A LG criou o Programa Coleta Inteligente, para facilitar e viabilizar o descarte ambientalmente adequado de produtos, pilhas e baterias.
2. Através do Programa Coleta Inteligente, a LG disponibiliza pontos de coleta em localidades diversas, incluindo assistências técnicas autorizadas da LG Electronics. Para mais informações visite o site www.lg.com/br/suporte/coleta-seletiva ou contate nosso SAC através do número 4004-5400 (Capitais e Regiões metropolitanas) ou 0800-707-5454 (demais localidades).

Atenção! Instruções de Segurança

CUIDADO

RISCO DE CHOQUE

ELÉTRICO. NÃO ABRA

PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO, NÃO REMOVA A TAMPA TRASEIRA. NÃO EXISTEM PEÇAS PARA AJUSTE PELO USUÁRIO. ENCAMINHE-O AO SERVIÇO TÉCNICO AUTORIZADO.

O sinal em forma de raio é destinado a alertar o usuário para a presença de

tensões perigosas no interior do aparelho. Tocar nos componentes internos poderá resultar em choque elétrico.

O ponto de exclamação é destinado a alertar o usuário para a existência de ões importantes de uso.

ATENÇÃO: PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO OU INCÊNDIO, NÃO EXPONHA ESTE EQUIPAMENTO À CHUVA OU UMIDADE.

ATENÇÃO: Não instale este equipamento em locais confinados, tais como estantes de livros ou locais semelhantes.

CUIDADOS:

- aparelho não deve ser exposto à água (gotejamento ou respingos), e nenhum objeto cheio de líquidos, como vasos devem ser colocados em cima do mesmo.

Não use equipamentos de alta tensão perto do aparelho (ex. mata-mosquitos). Este produto pode apresentar mau funcionamento devido choque elétrico.

Nenhum tipo de chama, como velas, deve ser colocada sobre o dispositivo.

▶ Não bloqueie as aberturas de ventilação. Efetue a instalação de acordo com as instruções descritas no manual.
As fendas e aberturas no gabinete foram projetadas para permitir a ventilação, para garantir o funcionamento seguro do produto e para proteger o produto contra o superaquecimento. As aberturas nunca podem ser bloqueadas, instalando o produto em cima de uma cama, sofá, tapete ou outra superfície parecida. O produto não deve ser instalado embutido em um armário ou estante sem ventilação adequada ou sem seguir as instruções descritas no manual.
Verifique a página de especificações dos manuais fornecidos para ter certeza dos requisitos de energia para este dispositivo.

Aviso importante

Para estabelecer um nível de áudio seguro, recomendamos ajustar o volume a um nível baixo e em seguida aumentar lentamente o som até poder ouvi-lo confortavelmente e sem distorções.

Também recomendamos evitar a exposição prolongada a ruídos muito altos.

Para referência, listamos abaixo alguns exemplos, com as respectivas intensidades sonoras em decibéis.

O USO DO EQUIPAMENTO COM POTÊNCIA ACIMA DE 85 dB PODE PREJUDICAR A AUDIÇÃO.
Exemplos
Nível de Decibéis	30	Biblioteca silenciosa, sussurros leves.
	40	Sala de estar, refrigerador, quarto longe do trânsito.
	50	Trânsito leve, conversação normal, escritório silencioso.
	60	Ar condicionado a uma distância de 6 m, máquina de costura.
	70	Aspirador de pó, secador de cabelo, restaurante ruidoso.
	80	Tráfego médio de cidade, coletor de lixo, alarme de despertador a uma distância de 60 cm.
	OS RUÍDOS ABAIXO PODEM SER PERIGOSOS EM CASO DE EXPOSIÇÃO CONSTANTE
	90	Metrô, motocicleta, tráfego de caminhão, cortador de grama.
	100	Caminhão de lixo, serra elétrica, furadeira pneumática.
	120	Show de banda de rock em frente às caixas acústicas, trovão.
	140	Tiro de arma de fogo, avião a jato.
	180	Lançamento de foguete.
Informação cedida pela Deafness Research Foundation, por cortesia.

Cuidados com o Cabo de força

Não sobrecarregue as tomadas da parede. Tomadas sobrecarregadas, folgadas ou danificadas, extensão, cabos de força estragados pelo tempo ou com o isolamento rachado são perigosos. Qualquer uma dessas condições pode resultar em choque elétrico ou risco de incêndio.

Qualquer uma destas condições pode resultar em choque elétrico ou fogo. Periodicamente, o cabo de força deve ser verificado. Se sua aparência indicar dano ou deterioração, desligue-o e o substitua por outro indicado pelo serviço técnico autorizado.
Proteja o cabo de força de estresse elétrico ou mecânico, por exemplo, ser trançado, torcido, comprimido, imprensado por uma porta ou pisado.
Dê atenção especial às tomadas e ao ponto de onde o cabo sai do aparelho. Para desligar a energia, retire o cabo de força da tomada. Ao instalar o produto, certifique-se de ter acesso facilitado à tomada.

Cuidado:

Use apenas o adaptador AC fornecido com este aparelho. Não use uma fonte de alimentação de outro dispositivo ou fabricante. O uso de qualquer outro cabo de alimentação ou fonte de alimentação podem causar danos ao dispositivo e anular a garantia.

Remover as pilhas do controle remoto com segurança:

Remova as pilhas velhas seguindo os passos na ordem inversa da montagem. Para evitar contaminação do ambiente e acarretar possíveis danos à saúde humana e animal, as pilhas velhas devem ser colocadas em contêineres apropriados nos locais designados de coleta desse tipo de lixo. É recomendado que seja usado sistemas de reembolso gratuito de pilhas e acumuladores (podendo não estar disponível na sua área).

As pilhas não devem ser expostas a calor excessivo como raios de sol, ao fogo ou serem partidas.

Símbolos

~	Refere-se à corrente alternada (AC).
---	Refere-se à corrente contínua (DC).
	Refere-se ao equipamento Classe II.
	Refere-se ao modo Standby (espera).
	Refere-se à "Ligado" (energia).
	Refere-se à Voltagem perigosa.

Aviso de software livre

Para obter a fonte do código correspondente sob a GPL, LGPL e outras licenças de código aberto, por favor visite http://opensource.lge.com. Todos os termos de licença, renúncias de garantia e avisos de direitos autorais estão disponíveis para download com o código fonte.

A LG Electronics também fornecerá código aberto para você em CD-ROM por uma taxa cobrindo o custo de distribuição (como o custo de mídia, envio e manipulação) mediante solicitação por e-mail para [e-mail].

Esta oferta é válida por um período de três anos após o nosso último envio deste produto. Esta oferta é válida para qualquer pessoa que receba esta informação.

Características

LG Sound Sync

Controle o nível sonoro da unidade usando o controle remoto da TV LG compatível com a função LG Sound Sync.

Bluetooth®

Ouça as músicas armazenadas em um dispositivo Bluetooth.

Som Surround

Desfrute do som surround usando o Conjunto de Caixas Sem Fio (SPK8-S).

Introdução

Note:

Indica notas especiais e operação de funções.

Cuidado:

Indica cuidados para prevenir possíveis danos ao produto ou acidentes.

Acessórios

Ao desembalar certifique-se de que os acessórios descritos nesta seção acompanham o produto. Caso haja ausência de qualquer item, por favor contate o seu revendedor.

Item Qtd.
Manual de Instruções	01
Controle Remoto	01
Pilhas (AAA)	02
Adaptador AC	01
Cabos de Força	02

Suporte de Parede	02
Guia de Instalação do Suporte de Parede	01
Parafusos para Suporte de Parede	02

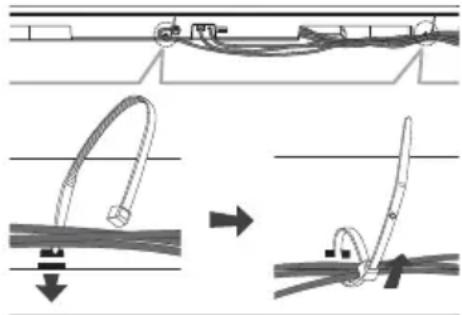

Presilhas de cabos	03
Cabo ótico	01
Antena FM (Tipo T)	01

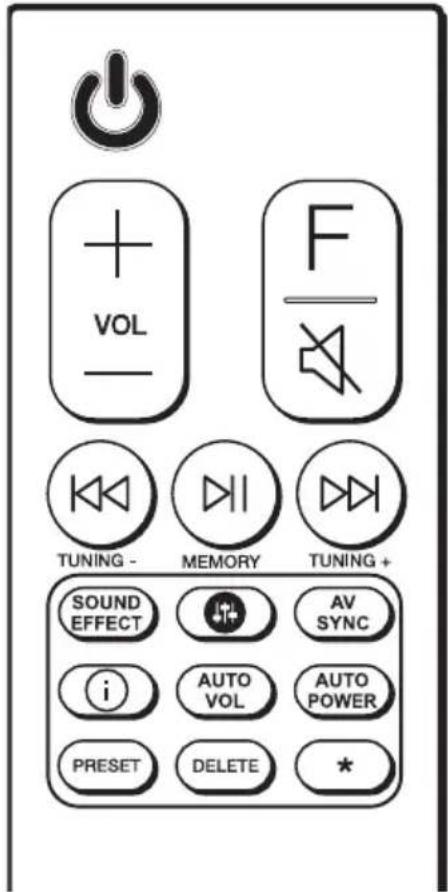

Controle Remoto Funções

(Standby): Liga/Desliga a unidade (ativa modo de espera (standby)).

NOL (Volume) + / — : Ajusta o nível sonoro do aparelho.

F(FUNCTION): Seleciona uma função ou fonte de entrada.

Função / Fonte de Entrada Display
OpticalLG Sound Sync (Óptico)ARC	OPT /HDMI ARC
Bluetooth BT
LG Sound Sync (Wireless) LG TV
HDMI IN HDMI
Portable PORT.
Rádio FM

Segurança e Referência | 5

(MUDO): Pressione ativar/desativar a emissão sonora.

*|◀◀/▶▶ (SKIP): Avança/Volta faixas durante a reprodução.

FUNING -/+ : Procura por estações de rádio.

▶ ||(PLAY/PAUSE): Inicia ou pausa a reprodução.

▶ MEMORY: Memoriza estações de rádio.

▶SOUND EFFECT: Seleciona um dos modos de equalização sonora disponível.

: Ajusta os níveis sonoros (Página 19).

AV SYNC

√ Sincroniza os sinais de áudio e vídeo.

Controle a unidade usando o controle remoto da TV (Página 17).

▶ ⓘ :

Exibe informações sobre a fonte de entrada.

Exibe o nome do dispositivo Bluetooth na função BT.

▶ AUTO VOL: Liga/Desliga a função AUTO VOLUME.

AUTO POWER:

Ativa/Desativa a função AUTO POWER (Página 18).

Átiva/Desativa o bloqueio da conexão Bluetooth (Página 15).

PRESET: Seleciona uma estação de rádio memorizada.

DELETE: Exclui estações memorizadas.

*: Botão sem função.

Os controles de reprodução SKIP e PLAY/PAUSE (controle remoto) estarão disponíveis somente no modo Bluetooth.

nando corretamente os polos e depois fecha o compartimento.

Instale 2 pilhas AAA (R03). Não misture pilhas de tipos diferentes e evite usar pilhas velhas.

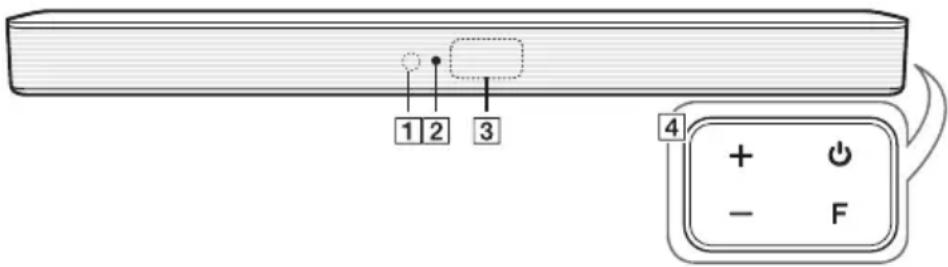

Conhecendo a unidade Painel Frontal

1. Sensor do Controle Remoto
2. Indicador de LED: indicador VERMELHO para o modo de espera (standby).
3. Janela do Display
4. Botões de Controle (Painel Lateral)

Standby: Liga/Desliga a unidade.

F (Function): Seleciona função ou fonte de entrada: OPT/HDMI ARC, BT, LG TV, HDMI, PORT., FM.

+/- (Volume): Ajustar nível sonoro da unidade.

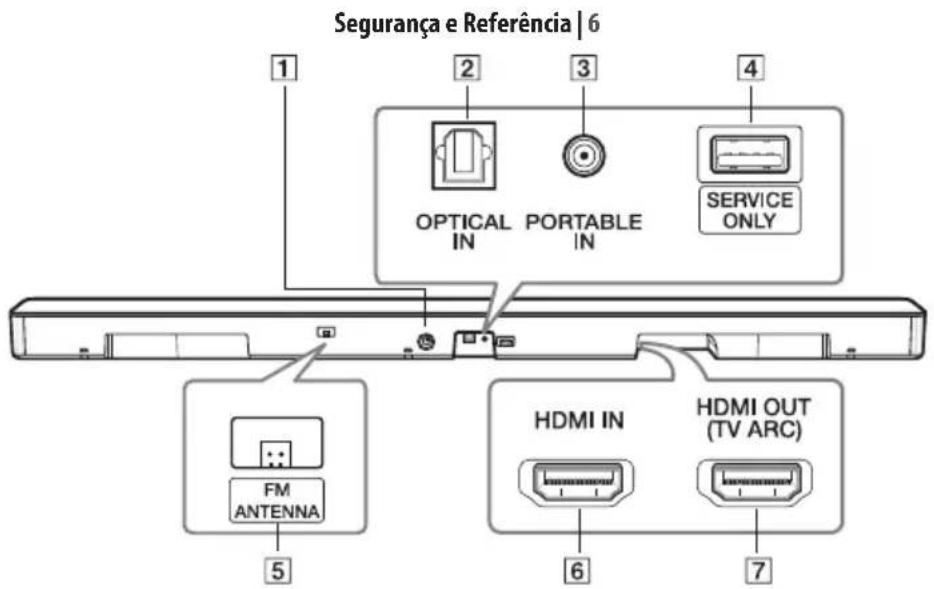

Painel Traseiro

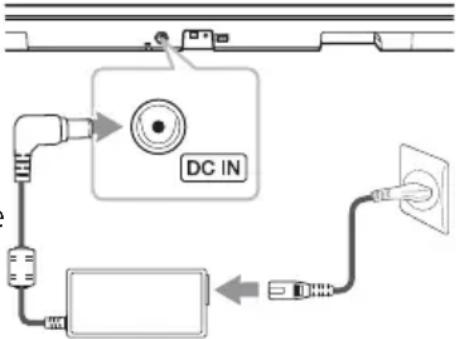

1. DC IN (Entrada do Adaptador AC)

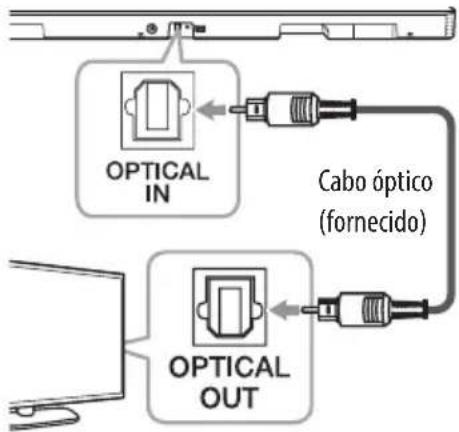

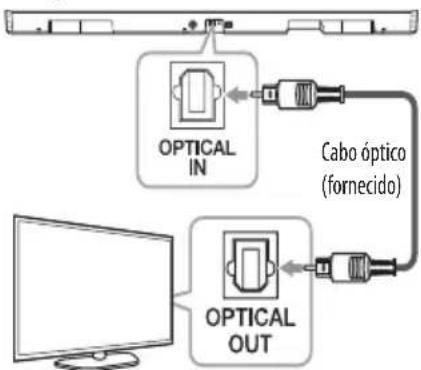

2. OPTICAL IN: Conecte dispositivos compatíveis com áudio digital.

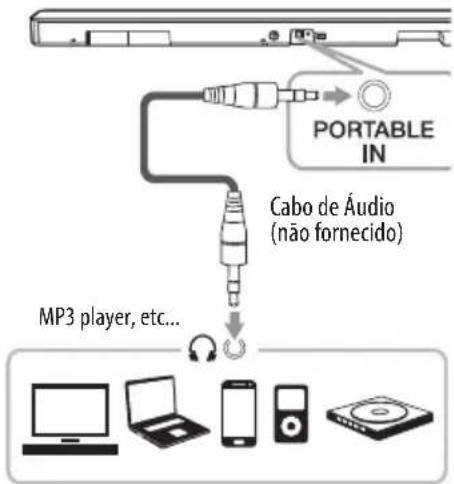

3. PORTABLE IN: Conecte seus dispositivos portáteis.
4. Porta USB (apenas serviço): Somente para atualização de software.

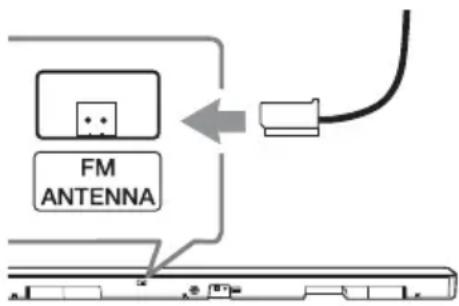

5. FM ANTENNA: Conecte a antenna FM.

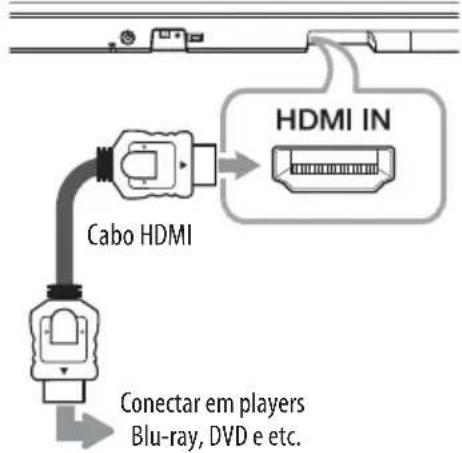

6. HDMI IN: Conecte dispositivos HDMI OUT.

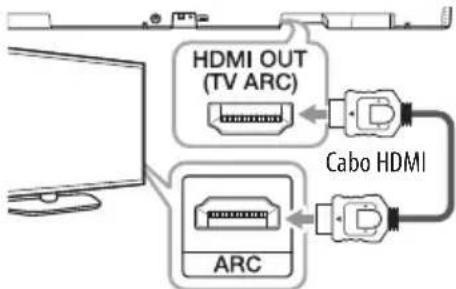

7. HDMI OUT (TV ARC): Conecte ao HDMI IN (ARC) na TV.

Funções úteis para o uso da unidade

Função	Descrição	Para	Faça	iss
TV Remote (Ligar/ Desligar)	Permite controlar o volume da unidade usando controle remoto da TV LG ou de outros fabricantes. O ajuste inicial está definido como Ligado.	LIGAR	Mantenha pressionado o botão AV SYNC no controle remoto por cerca de 3 segundos e em seguida, pressione-o novamente.
		DESLIGAR
BT Lock (Ligar/ Desligar)	Com a função ativada será possível conectar dispositivos Bluetooth somente nas funções BT e LGTV. O ajuste inicial está definido como Desligado.	LIGAR	Na função Bluetooth, mantenha o botão AUTO POWER (controle remoto) pressionado por cerca de 2 segundos e em seguida, pressione-o novamente.
		DESLIGAR
Auto Power (Ligar/ Desligar)	Permite ligar/desligar a unidade quando a mesma estiver conectada nas entradas: OPT, LG TV ou BT (Bluetooth). O ajuste inicial está definido como Ligado.	LIGAR	Pressione o botão AUTO POWER (controle remoto) e então pressione-o novamente.
		DESLIGAR
Surround (Ligar/ Desligar)	Permite desfrutar do som surround através dos alto-falantes traseiros. O ajuste inicial para esta função, será definido como Desligado.	LIGAR	Mantenha pressionado AUTO VOL (controle remoto) por cerca de 2 segundos e em seguida, pressione o botão novamente.
		DESLIGAR

Instalação do Sound Bar

Compartilhe os sinais sonoros dos dispositivos conectados à unidade.

Posicione o aparelho na frente do dispositivo desejado e efetue as conexões (para mais detalhes consulte a seção Conexões).

Posicione o Subwoofer em qualquer local do ambiente. Porém recomendamos que o mesmo seja posicionado um pouco em direção ao centro da sala, a fim de evitar que o áudio seja refletido na parede e próximo da unidade principal.

Cuidado:

Para melhor desempenho da conexão sem fios (Bluetooth ou Subwoofer Sem fios), não instale o aparelho em móvel metálico, pois o módulo posicionado na parte inferior da unidade pode sofrer interferência durante a conexão.

- Tenha cuidado para não arranhar a superfície da Unidade/Subwoofer quando for efetuar a movimentação ou instalação.

! Nota:

Para o uso conveniente do botão, recomenda-se manter distância entre o Sound Bar a TV ao instalá-lo.

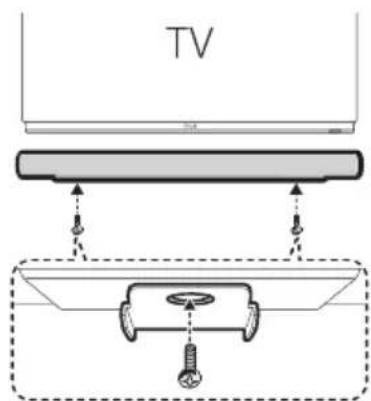

Montagem da unidade principal em uma parede

Se desejar, instale a unidade na parede.

Recomendamos que antes de instalar o aparelho na parede, primeiro conecte todos os cabos de conexão. Esta ação é necessária devido a dificuldade em conectar cabos após o aparelho está instalado.

Materiais para instalação

Itens

Unidade
▶ Suportes de Parede / Parafusos de fixação
Guia de Instalação do Suporte de Parede
Parafusos (A) e Buchas (itens não fornecidos)

Instalando

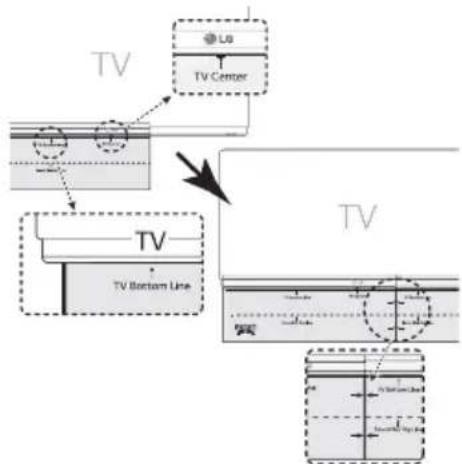

1. Posicione a "LINHA INFERIOR DA TV" impressa no Guia de Instalação na parte inferior do aparelho de TV e efetue a fixação do guia de instalação.


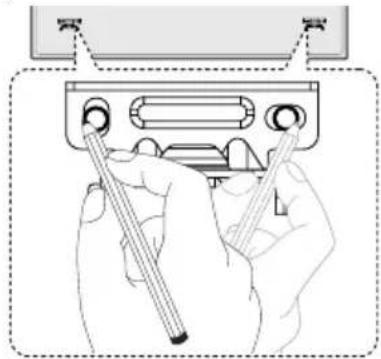

1. Para fixar o Suporte em paredes de concreto, será necessário usar buchas (não fornecidas). Marque a posição correta dos furos

usando o Guia de Instalação e efetue a furação usando uma furadeira com broca para concreto.

1. Remova o Guia de Instalação do Suporte de Parede.
2. Fixe o suporte com parafusos (A), conforme exibido na ilustração a seguir.

! Nota:

Para montagem do suporte, parafusos (A) e buchas não são fornecidos. Adquira buchas e parafusos para concreto no padrão HUD-1 (6 x 30 mm).

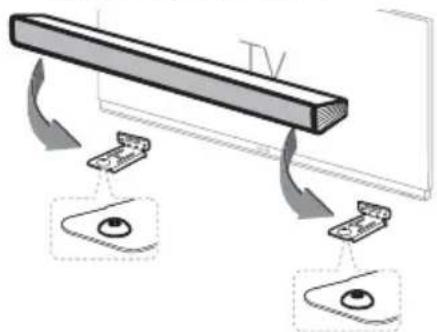

5. Posicione a unidade no suporte conforme exibido na ilustração abaixo.

1. Usando os parafusos fornecidos com o suporte de parede, finalize a instalação da unidade fixando-a firmemente.

! Nota:

Quando for desinstalar a unidade da parede, efetue os passos na ordem inversa.

Cuidado:

Não instale o aparelho de cabeça para baixo. Isto poderá danificar as peças desta unidade ou causar ferimentos.
Não pendure objetos no aparelho instalado e evite qualquer impacto na unidade.

▶ Fixe a unidade firmemente à parede, de modo que ela não caia. Se o aparelho cair, poderá provocar ferimentos ou danos ao produto.

Ao instalar a unidade em uma parede, por favor certifique-se de que nenhuma criança puxe qualquer um dos cabos conectados, pois isto poderá causar a queda do aparelho.

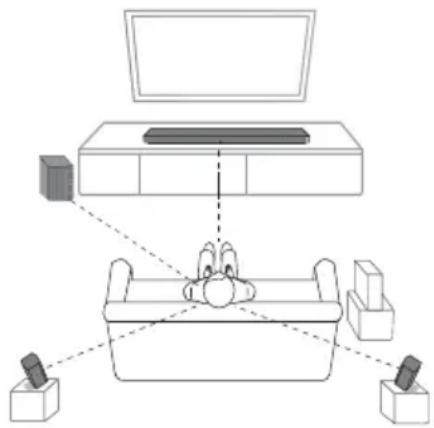

Posição dos alto-falantes (meramente ilustrativo)

Para o melhor som surround, coloque os alto-falantes como exibido abaixo.

Organizando os cabos

Organize os cabos usando as braçadeiras.

1. Junte os cabos com as braçadeiras como exibido abaixo.
2. Aperte as braçadeiras.

Após conectar todos os cabos, use as braçadeiras para organizar os cabos de acordo com a sua necessidade.

Conexões

Conectar Adaptador AC

Conecte a unidade à rede elétrica usando o Adaptador AC fornecido.

Cuidado:

Utilize apenas o adaptador fornecido com este dispositivo. Não utilize uma fonte de alimentação de outro dispositivo ou fabricante. O uso de qualquer outro cabo de alimentação ou fonte de alimentação pode causar danos ao dispositivo e anular a garantia.

Conectar Subwoofer sem fios

Cor do Indicador	Estado
Verde (piscando)	Tentando conexão com a unidade.
Verde	O Subwoofer está conectado com a unidade.
Vermelho	O Subwoofer está no modo standby (espera) ou a conexão não foi efetuada.
Desligado (sem iluminação)	O Subwoofer está desligado da tomada.

Conectar Subwoofer (1ª vez)

1. Conecte o Sound Bar e o Subwoofer na tomada.
2. Ligue o Sound Bar. O Subwoofer e a unidade serão automaticamente conectados.

Conectar Subwoofer manualmente

Quando houver falha na conexão e a cor do indicador estiver vermelho, nenhum som será reproduzido. Para resolver este problema, siga os passos a seguir.

1. Mantenha pressionado PAIRING no painel traseiro do Subwoofer.

o indicador no painel traseiro irá piscar na cor verde rapidamente.
Se o indicador não piscar, repita a operação.)

1. Ligue o Sound Bar e finalize a conexão com o Subwoofer.

Note:

Quanto mais próximo a unidade principal e o Subwoofer estiverem, melhor será a qualidade sonora. Faça a instalação das unidades o mais próximo possível evitando que:

Existam dispositivos utilizando a mesma frequência da conexão, tais como equipamentos médicos, forno de micro-ondas ou um dispositivo de rede sem fio.
Existam obstáculos entre a unidade principal e o Subwoofer.
Mantenha a unidade e o Subwoofer longe do dispositivo (por ex., roteador sem fio, forno de microondas, etc.) acima de 1m para evitar interferências.

A comunicação (Unidade e Subwoofer) pode demorar algum tempo para que seja estabelecida.

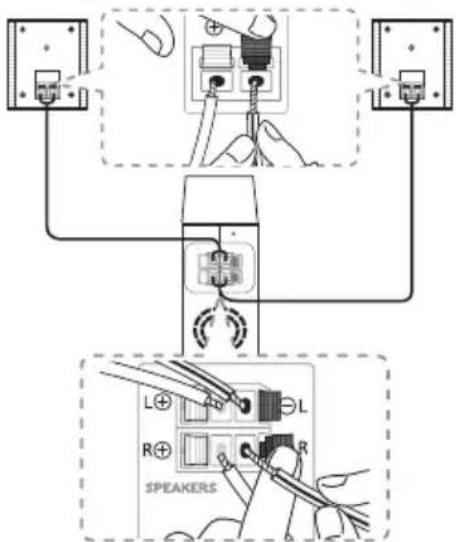

Conectando Caixas Acústicas Traseiras

1. Na caixa acústica, conecte o fio marcado com uma listra preta ao terminal marcado - (menos) e a outra extremidade para o terminal marcado com + (mais).
2. Em seguida, no receptor sem fios conecte-as combinando corretamente sua posição (esquerda/direita) e a cor do fio (cinza/azul).

Cinza Traseira Direita

Azul Traseira Esquerda

Cuidado:

Use somente as caixas fornecidas com este kit. O uso de outras caixas podem causar mau funcionamento.
Certifique-se de combinar corretamente os fios aos terminais (+) e (-). Se os fios forem invertidos, o som será baixo ou distorcido.

Indicador luminoso do Receptor sem fio

Cor do Indicador	Estado
Amarelo-Verde (piscando)	Tentativa de conexão com a unidade.
Amarelo-Verde	O Receptor está conectado com a unidade.
Vermelho	O Receptor está no modo standby (espera) ou a conexão não foi efetuada.
Desligado (sem iluminação)	O Receptor está desligado da tomada.

Configurando o Receptor sem fio pela primeira vez

1. Conecte o cabo de força do Receptor Sem fio à tomada.
2. Ligue o Sound Bar. As unidades serão automaticamente conectadas.

∅ indicador luminoso amarelo-verde no receptor sem fio ligará.

Conectar manualmente o Receptor sem fio

Quando houver falha na conexão e a cor do indicador estiver vermelho, nenhum som será

reproduzido. Para resolver este problema, siga os passos abaixo.

1. Mantenha pressionado PAIRING no painel traseiro do receptor sem fio.

- O indicador luminoso do receptor sem fio piscará rapidamente entre as cores amarelo-verde.

1. Ligue a unidade principal.

2. A conexão estará completa.

- O indicador luminoso amarelo-verde no receptor sem fio ligará.

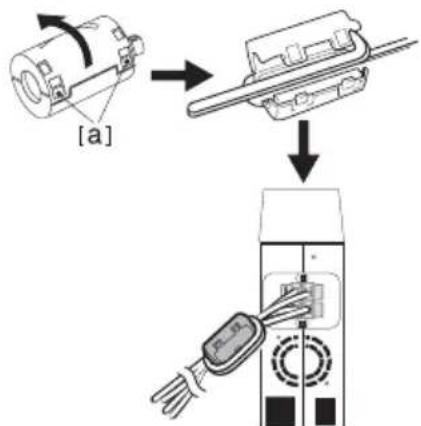

Use este acessório para reduzir ou eliminar a interferência eletromagnética.

1. Puxe os engates (a) para abrir o núcleo de ferrite.
2. Organize os cabos de conexão das caixas acústicas duas vezes no núcleo de ferrite.
3. Feche o núcleo de ferrite até ouvir um clique.

! Nota:

Poderá ocorrer interferência de sinal, caso as ondas eletromagnéticas forem muito fortes próximo da unidade. Posicione a unidade principal e o receptor sem fios longe destas fontes.

Após desligar o Sound Bar, em alguns minutos, o receptor sem fios ativará o modo standby automaticamente. Neste modo, o indicador luminoso no receptor será VERMELHO.

Ao ligar o Sound Bar, em alguns segundos, o receptor mudará o status (indicador amarelo-verde) e as caixas acústicas traseiras passarão a emitir sinais sonoros.

▶ O tempo de comunicação entre o Sound Bar e receptor pode variar.
Mantenha as caixas acústicas traseiras distantes da TV ou Monitor PC há pelo menos 30 cm.
Ao conectar ou desconectar o receptor do Sound Bar, a saída de som poderá ser interrompida.

Mantenha a unidade e o Subwoofer longe do dispositivo (por ex., roteador sem fio, forno de microondas, etc.) acima de 1 m para evitar interferências.

Som Surround

Usando as caixas acústicas traseiras, desfrute do efeito de som surround em todas as fontes de entrada.

Ao ativar a função, as caixas acústicas emitirão os sinais sonoros.

Ao desligar, os sinais sonoros serão reproduzidos conforme os canais sonoros originais.

Ative a função mantendo o botão AUTO VOL (controle remoto) pressionado até "OFF - SURROUND" ser exibido no display e em seguida pressione-o novamente.

Desative a função mantendo o botão AUTO VOL (controle remoto) pressionado até "ON - SURROUND" ser exibido no display e em seguida pressione-o novamente.

Som Surround Ligado

Efeito de Som

ASC / BASS BLAST / STANDARD / DTS VIRTUAL : X

Entrada

2.0 Canais / 5.1 Canais

Saída

Sem Caixa Acústica Traseira

Com Caixa Acústica Traseira

Efeito de Som Entrada		Saída
		Sem Caixa Acústica Traseira	Com Caixa Acústica Traseira
ASC	2.0 Canais	[24H50]	[4D42]
	5.1 Canais		[7SHC]
BASS BLAST	2.0 Canais5.1 Canais
STANDARD	2.0 Canais	[XZZ6]	[WHBH] [SZTZ]
	5.1 Canais
DTS VIRTUAL : X	2.0 Canais5.1 Canais	[27XX]

Conectar com a TV

Conforme a TV, use as entradas OPTICAL ou HDMI para conectar a unidade.

Usando OPTICAL IN

1. Usando o cabo ótico, conecte-o primeiro à conexão OPTICAL IN da unidade e em seguida na conexão OPTICAL OUT (TV).

1. Seleção OPT/HDMI ARC pressionando repetidamente o botão F (FUNCTION) (unidade ou controle remoto).

"OPT" será exibido na janela do display indicando a conexão com a TV.

! Nota:

Caso o cabo possua uma tampa de proteção de plugue, remova-a antes de conectar.

Desfrute do áudio da TV pelos alto-falantes desta unidade. Em alguns modelos de TV, será necessário selecionar opções adicionais nos menus de confi gurações. Para mais detalhes, consulte o manual que a acompanha.

Os detalhes do menu de confi guração da TV podem variar dependendo do fabricante ou modelo da TV.

Caso a unidade seja conectada via OPTICAL e ARC simultaneamente, o sinal ARC terá prioridade.

LG Sound Sync

Sound Sync Wireless

Controle algumas funções da unidade usando o controle remoto da TV, caso ela seja compatível com LG Sound Sync. Verifique se a marca LG Sound Sync está disponível na TV.

Funções disponíveis: controle de volume e mudo.

Consulte o manual de instruções da TV para mais detalhes da função LG Sound Sync.

! Nota:

é possível usar o controle da unidade durante o uso do LG Sound Sync. Ao usar novamente o controle da TV, a unidade sincroniza com a TV. De acordo com as especificações, as funções VOLUME e MUDO da unidade sincronizam com a TV.

Se a conexão falhar, verifi que as condições de conexão da unidade e da TV.

Certifi que-se da condição da unidade e a conexão nos casos abaixo ao usar o LG Sound Sync:

□ Ligar a unidade.

√ Mudar para outra função.
√ Cabo ótico desconectado.

tempo para desligar a unidade é diferente dependendo da sua TV quando a função AUTO POWER estiver ligada.

Conexão com fio

1. Conecte TV e Unidade usando o cabo ótico.

1. Configure a TV para emitir o som através da unidade. Acesse o manual da TV para detalhes de configuração.
2. Ligue a unidade pressionando ⏻.
3. Pressione F (controle remoto ou unidade) para selecionar a função.

A mensagem "OPT" será exibida indicando a conexão com a TV.

! Nota:

Os detalhes do menu de configuração da TV variam dependendo do fabricante ou modelos.

Conexão sem fio

1. Ligue a unidade.
2. Usando F selecione a função LG TV.
3. Na TV, ative a função LG Sound Sync. Para mais detalhes consulte o manual da TV.
4. "PAIRED" será exibido no display por aproximadamente 3 segundos e depois "LG TV" indicando que a conexão foi estabelecida.

! Nota:

A função será desconectada caso desligue a unidade usando o botão ⏻.

Usando HDMI OUT

Conecte a TV e a unidade usando a conexão HDMI OUT (TV ARC). Esta função distribui os sinais sonoros da TV através da unidade sem a necessidade de uso da entrada OPTICAL IN.

1. Usando o cabo HDMI (não fornecido), conecte-o primeiro na conexão HDMI

OUT (TV ARC) da unidade e em seguida na conexão HDMI IN ARC da TV.

1. Pressione F (controle remoto ou unidade) para selecionar a função.

ARC será exibido indicando a conexão com a TV.

! Nota:

Desfrute do áudio da TV pelos alto-falantes desta unidade. Em alguns modelos de TV, será necessário selecionar opções adicionais nos menus de configurações. Para mais detalhes, consulte o manual que a acompanha.

▶ Dependendo do modelo da TV LG, talvez seja necessário ativar a função SIMPLINK.
Os detalhes do menu de configuração da TV podem variar dependendo do fabricante ou modelo da TV.
Ao retornar para a função ARC a partir de outra função, será necessário selecionar a fonte de entrada OPT/ HDMI ARC. Em seguida, a unidade mudará para a função ARC automaticamente.

ARC (Canal de Retorno de Áudio)

Compartilhe os sinais sonoros digitais da TV com a unidade usando a conexão HDMI.

Para usar esta função:

A TV deve suportar HDMI CEC e ARC e ambas devem estar ativadas na TV.
A configuração do ajuste pode variar conforme a TV. Para mais detalhes consulte o manual da TV.
Use somente cabo HDMI Tipo A de alta velocidade com suporte a Ethernet.
Somente um dispositivo poderá ser conectado à TV usando ARC.

O que é Simplink

IMPLINK

Com a unidade conectada à TV via HDMI, controle algumas funções usando o controle remoto da TV.

Funções disponíveis: ligar, desligar, controle de volume e etc.

Consulte o manual da TV para mais detalhes sobre SIMPLINK.

Verifique o logotipo acima para saber se a TV é compatível com Simplink.

! Nota:

Dependendo do estado da unidade, algumas funções SIMPLINK podem ser diferente da sua finalidade ou não funcionar.

▶ Dependendo da TV ou de um reprodutorsom, conexão instável e ruídos.

que estiver conectado com esta unidade, a função SIMPLINK pode ser diferente da sua finalidade.

Informações adicionais sobre HDMI

Ao conectar aparelhos compatíveis com HDMI ou DVI certifique-se do seguinte:

Desligar o dispositivo HDMI/DVI e esta unidade. Em seguida, ligue o dispositivo HDMI/DVI e aguarde uns 30 segundos e em seguida ligue o Sound Bar.
A entrada de vídeo do dispositivo conectado está corretamente definida para esta unidade.
√ dispositivo conectado é compatível com as resoluções: 720 x 576p (ou 480p), 1280 x 720p, 1920 x 1080i, 1920 x 1080p.

Nem todos os dispositivos HDMI ou DVI compatíveis com HDCP irão funcionar com esta unidade.

Para dispositivos não-HDCP, as imagens não serão exibidas corretamente.

Nota:

Se um dispositivo HDMI conectado não suportar os sinais sonoros, o áudio poderá ficar distorcido ou não reproduzir.
Alterar a resolução com a conexão estabelecida pode causar mal funcionamento no aparelho. Para solucionar o problema, desligue e ligue-o novamente.
Quando uma conexão HDMI com HDCP não for identificada, a tela da TV poderá mudar para a cor preta. Neste caso, verifique a conexão HDMI ou desconecte o cabo HDMI.

Se houver ruídos ou linhas na tela, favor verificar o cabo HDMI. Use somente cabos com comprimento máximo de 4,5 m, cabos maiores podem causar mau funcionamento.

Não é possível alterar a resolução de vídeo no modo HDMI IN. Altere a resolução no dispositivo conectado.

Se o sinal da saída de vídeo estiver anormal quando o computador pessoal for conectado em HDMI IN, mude a resolução do seu computador para 576p (ou 480p), 720p, 1080i ou 1080p.

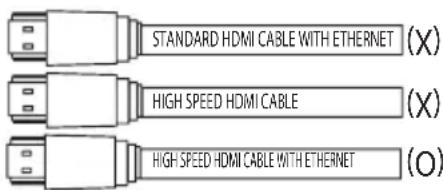

Sobre cabos HDMI

Use somente cabos marcados com o logo de certificação HDMI com Ethernet de alta velocidade do Tipo A. Evite problemas de imagem,

rsom, conexão instável e ruídos.

Conexão via cabo HDMI\*

Desfrute plenamente da riqueza sonora que o Sound Bar oferece conectando uma TV com suporte a mais recente tecnologia HDMI(CEC ^1 )/ARC.

^1 HDMI CEC (Interface Multimídia de Alta Definição com Controle Eletrônico de Usuário). CEC (Controle Eletrônico de Usuário): usando um único controle remoto é possível controlar dispositivos compatíveis conectados via HDMI.

Nomes comerciais para CEC são: SimpLink (LG), Anynet + (Samsung), BRAVIA Sync (Sony), EasyLink (Philips), etc.

Conectar Antena

Conecte a antena FM para sintonizar as emis-soras de rádio.

1. Conecte o fio da antena FM ao seu respectivo conector.

Assegure-se de esticar completamente o fio da antena FM.

Conectar Equipamento Opcional

Usando HDMI IN

Reproduza os sinais sonoros do dispositivo externo via HDMI IN.

1. Usando o cabo HDMI (não fornecido), conecte-o primeiro na conexão HDMI IN da unidade e em seguida na conexão HDMI OUT do dispositivo opcional.

1. Pressione repetidamente o botão F (controle remoto ou unidade) para selecionar HDMI.

Usando OPTICAL IN

Para conectar, aplique as mesmas informações descritas na seção Usando OPTICAL IN (Página 11).

Usando PORTABLE IN Ouvir música do dispositivo portátil

1. Conecte o cabo de áudio (não fornecido) na entrada PORTABLE IN da unidade e na conexão portátil do dispositivo.

1. Pressione repetidamente o botão F (unidade ou controle remoto) para selecionar a função PORT..
2. Ligue o dispositivo portátil e inicie a reprodução.

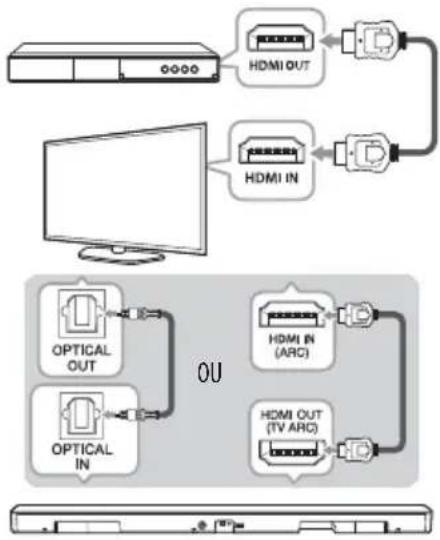

Usando conexões simultâneas

Reproduza som e imagem dos dispositivos externos conectados simultaneamente.

1. Conecte o reprodutor (HDMI OUT) e a TV (HDMI IN) usando o cabo HDMI.
2. Conecte a TV (OPTICAL OUT) e a unidade (OPTICAL IN) usando o cabo ótico.

ou

Conecte a TV (HDMI IN (ARC)) e a unidade (HDMI OUT (TV ARC)) usando outro cabo HDMI.

1. Pressione repetidamente o botão F para selecionar a função OPT/HDMI ARC.

! Nota:

Se o Sound Bar não emitir sinais sonoros ou os sinais de vídeo na TV não são de qualidade, o cabo HDMI pode não ser compatível ou estar com defeito. Consulte informações adicionais sobre HDMI (Página 13).

Usando a Tecnologia Bluetooth

Sobre o Bluetooth

Bluetooth é uma tecnologia de comunicação sem fio para conexão de curto alcance.

O som poderá ser interrompido quando a conexão sofrer interferência eletromagnética ou se o dispositivo for conectado em outro local.

A conexão de dispositivos individuais com a tecnologia sem fios Bluetooth não está sujeito a cobranças.

Um telefone celular com esta tecnologia pode ser utilizado em cascata se a conexão tiver sido efetuada via tecnologia Bluetooth.

Dispositivos disponíveis: smartphone, MP3, notebook, etc.

Perfis Bluetooth

Para utilizar a tecnologia Bluetooth, os dispositivos devem ser capazes de interpretar certos perfis.

Esta unidade é compatível com o perfil A2DP (Perfil Avançado de Distribuição de Áudio) com Codec SBC e a versão Bluetooth do dispositivo é a 4.0.

Parear a unidade e o dispositivo Bluetooth para reproduzir músicas

Antes de iniciar o procedimento de conexão, verifique se o recurso Bluetooth está ativado no seu dispositivo Bluetooth. Consulte o Manual de Instruções do seu dispositivo Bluetooth para mais detalhes. Uma vez que a operação de conexão for realizada, não será necessário refazê-la novamente.

1. Ligue a unidade.
2. Acesse a configuração do seu dispositivo e conecte-se à unidade. Quando a procurar por esta unidade, uma lista de dispositivo será exibida (dependendo do tipo de dispositivo).

Sua unidade aparece como "LG SK6RF (XX:XX)".

1. Após a conexão entre o dispositivo e a unidade, a exibição no display mudará automaticamente para "PAIRED" - Nome do dispositivo. Em seguida, BT será visualizado na janela do display.

! Nota:

XX:XX significa os quatro últimos dígitos do endereço Bluetooth. Por exemplo, se a unidade tem um endereço MAC 20:C3:8F:C9:31:55, será exibido "LG SK6RF (31:55)" no seu dispositivo Bluetooth.

▶ Dependendo do tipo, alguns dispositivos Bluetooth possuem formas diferentes de pareamento. Entre com o código PIN (0000) quando necessário.

Se a exibição do nome do dispositivo estiver indisponível, será exibido no display da unidade “-”.

Exiba o nome do dispositivo Bluetooth conectado pressionando ⓘ (controle remoto).

1. Reproduza suas músicas.

Para uma correta reprodução, consulte sempre o manual do dispositivo Bluetooth para mais detalhes sobre formatos de reprodução compatíveis.

Note:

Para uma boa conexão, o dispositivo e a unidade devem estar o mais próximo

possível. No entanto, poderá haver mau funcionamento nos casos abaixo:

√ Houver obstáculos entre a unidade e o dispositivo Bluetooth.
Houver dispositivo utilizando a mesma frequência da tecnologia Bluetooth ^® , como equipamentos médicos, forno microondas ou dispositivo sem fio.

A unidade possui pareamento automático. No entanto, poderá não funcionar nos casos abaixo:

√ Ao reiniciar o aparelho.
√ Ao desconectar a unidade.
Ao desconectar a unidade do dispositivo Bluetooth conectado.

O som poderá ser interrompido quando a conexão sofrer algum tipo de interferência.

Não é possível controlar o dispositivo Bluetooth com esta unidade.

multi-pareamento não é suportado, portanto é possível conectar apenas um dispositivo Bluetooth.

Dependendo do tipo do dispositivo, talvez não seja possível usar a função Bluetooth.

Desfrute do sistema sem fio usando o smartphone, MP3 Player, notebook, etc.

Se houver uma grande distância entre o seu dispositivo Bluetooth e a unidade, a qualidade do som será baixa.

A conexão Bluetooth será desconectada quando a unidade estiver desligada ou o dispositivo Bluetooth estiver muito longe da unidade.

- Caso a conexão Bluetooth seja perdida, conecte novamente o dispositivo à unidade.

"BT READY" será exibido na janela do display, quando o dispositivo Bluetooth não estiver conectado.

Ao mudar para outra função, a conexão Bluetooth será desconectada. Selecionar novamente a função Bluetooth refaz a conexão automaticamente.

Bloqueio da Conexão Bluetooth (BT lock)

Ativando a função, a conexão de dispositivos Bluetooth ficará limitada. A conexão será possível somente quando as entradas BT (Bluetooth) ou LGTV estiverem selecionadas.

Selecione a função BT e mantenha pressionado o botão AUTO POWER (controle remoto) até "OFF - BT LOCK" ser exibido e pressione novamente AUTO POWER para ativar a função.

Para desativar, mantenha pressionado o botão AUTO POWER (controle remoto) até "ON - BT LOCK" ser exibido e pressione novamente AUTO POWER.

Nota:

Mesmo com a função ativada o Sound Bar será ligado usando a função Auto Power. Para impedir esta ação, desative a função Auto Power.

Usando o aplicativo "Music Flow Bluetooth"

! Nota:

• aplicativo "Music Flow Bluetooth" está disponível somente para dispositivos compatíveis com o sistema Android OS.
  Recomendamos usar a versão mais recente do aplicativo.

Sobre o aplicativo "Music Flow Bluetooth"

Com o aplicativo "Music Flow Bluetooth" tenha acesso à novas funcionalidades disponíveis para controle da unidade.

Desfrute de mais recursos, efetue agora mesmo o download do aplicativo "Music Flow Bluetooth" disponibilizado gratuitamente.

Instalando o aplicativo no dispositivo Bluetooth

Existe duas maneiras de instalar o aplicativo "Music Flow Bluetooth" no seu dispositivo.

Instalar usando o QR code

1. Instale o aplicativo "Music Flow Bluetooth" usando o QR code. Use um software de digitalização para digitalizá-lo.

1. Confirme a abertura do link para efetuar o download do aplicativo.

2. Na loja da Google, clique no botão "Instalar".

! Nota:

Certifique-se de que seu dispositivo Bluetooth está conectado à Internet.

Certifique-se de que seu dispositivo Bluetooth está equipado com "Google Android Market (Google Play Store)".

Certifique-se de que seu dispositivo possui o aplicativo para leitura de código QR. Se

não, baixe-o do "Google Android Market (Google Play Store)".

Dependendo da área, o QR CODE pode não funcionar.

Instalar usando o "Google Android Market (Google Play Store)"

1. Toque no ícone "Google Android Market (Google Play Store)".
2. Na barra de busca, digite o "Music Flow Bluetooth" e inicie a pesquisa.
3. Na lista de resultados, localize e toque no aplicativo.
4. Inicie o processo de instalação tocando no item "INSTALAR".

! Nota:

Certifique-se de que seu dispositivo Bluetooth está conectado à Internet.

Certifique-se de que seu dispositivo Bluetooth está equipado com "Google Android Market (Google Play Store)".

Ativando o uso do aplicativo

O uso do aplicativo facilita a conexão e o uso do dispositivo bluetooth nesta unidade.

1. Toque no ícone do aplicativo "Music Flow Bluetooth" para executá-lo. No aplicativo, acesse o menu principal e selecione o item desejado.
2. Para ativar o guia de utilização, acesse Início > Configuração e ative a opção Guia do Utilizador. Para mais detalhes de uso, acesse no menu Configuração a opção Ajuda.

! Nota:

- aplicativo "Music Flow Bluetooth" está disponível somente para o Android 4.0.3 ou superior.

Ao usar o aplicativo "Music Flow Bluetooth" para operação, pode haver algumas diferenças de uso entre o aplicativo e o controle remoto fornecido. Use o controle remoto fornecido, conforme sua necessidade.

- aplicativo "Music Flow Bluetooth" poderá não funcionar dependendo do dispositivo Bluetooth.

Após a conexão do aplicativo "Music Flow Bluetooth", se a música não puder ser emitida a partir do dispositivo, tente refazer o processo de conexão novamente.

No operar outros aplicativos ou alterar as configurações em seu dispositivo

Bluetooth enquanto estiver usando o aplicativo "Music Flow Bluetooth", o aplicativo "Music Flow Bluetooth" poderá operar de forma anormal.

Quando o aplicativo "Music Flow Bluetooth" operar de forma anormal, verifique o seu dispositivo Bluetooth e a conexão do aplicativo "Music Flow Bluetooth" e, em seguida, tente se conectar novamente.

Dependendo da versão do Android, poderão existir algumas diferenças de operação do "Music Flow Bluetooth".

Verifique a configuração do Bluetooth no seu dispositivo se a conexão do aplicativo "Music Flow Bluetooth" não estiver funcionando corretamente.

Função Rádio

Ouvindo estações de Rádio

1. Ligue a unidade. Pressione a tecla F (controle remoto ou unidade) até FM aparecer na janela do display.

A última estação sintonizada será exibida no display.

1. Sintonização Automática:

Mantenha pressionada (K◀◀ /▶◀◀ )

TUNING -/+ (controle remoto) por alguns segundos até a indicação de frequência mudar, em seguida solte-a. A busca para quando a unidade sintoniza uma estação.

Ou

Sintonização Manual:

1. Ajuste o nível sonoro pressionando +/— (VOLUME) na unidade ou controle remoto.

Melhorar recepção FM

Mantenha pressionado ⓘ, então pressione novamente para selecionar o ajuste de estéreo (STEREO) para mono (MONO), melhorando a recepção.

Memorizar estações de Rádio

Memorize até 10 estações para FM. Ao memorizar diminua o volume para diminuir o nível de ruído durante a sintonização.

1. Ligue a unidade. Pressione a tecla F (controle remoto ou unidade) até FM aparecer na janela do display.

2. Pressione (KTUNING -/+ (controle remoto) para selecionar a frequência desejada.

3. Pressione MEMORY (controle remoto). Um número pré-selecionado piscará na janela do display.
4. Pressione MEMORY novamente para memorizar a estação selecionada.
5. Repita os passos 2 até 4 para memorizar outras estações. Para selecionar uma estação, pressione PRESET (controle remoto).

Excluir uma estação memorizada

1. Pressione PRESET e selecione a estação a ser deletada.
2. Pressione DELETE. A informação "DEL P (número)" será exibida na janela do display. Pressione DELETE novamente para confirmar a exclusão.

Excluir todas as estações memorizadas

1. Mantenha pressionado DELETE (controle remoto) até a informação "DEL ALL?" ser exibida na janela do display.
2. Pressione DELETE novamente. "DELETED ALL" será exibido na janela do display indicando a exclusão de todas as estações memorizadas.

Outras Funções

Usar o controle remoto da TV

Use o controle remoto da TV LG ou de outros fabricantes para controlar a unidade.

Funções disponíveis: controle de volume e mudo.

Para ativar, mantenha pressionado o botão AV SYNC até "ON - TV REMOTE" ser exibido.

Para verificar o status da função, mantenha pressionado AV SYNC.

Para desativar, mantenha pressionado o botão AV SYNC até "ON - TV REMOTE" ser exibido e pressione novamente AV SYNC.

Note:

Fabricantes compatíveis:

LG Panasonic Philips Samsung
Sharp	Sony	Toshiba	Vizio

Certifique-se de que a TV esteja configurada para uso de alto falante externo.

Dependendo do controle remoto, esta função pode não funcionar corretamente.

Função indisponível para TVs que usam o Smart Magic.

▶ Esta função pode não funcionar correta mente quando algumas funções do controle da TV, como CEC, SIMPLINK e LG Sound Sync estiverem definidos como Ligado.
▶ Alguns controles não serão suportados.

Alguns controles podem não funcionar caso o botão volume seja pressionado repetidamente.

AV Sync

Ao receber sinais de áudio da TV, o áudio e o vídeo podem não estar sincronizados. Use esta função para ajustar o tempo do atraso.

1. Pressione AV SYNC.
2. Use ◀◀/▶▶ para controlar o tempo do atraso, o ajuste varia de 0 a 300 ms.

Pressione MUTE 📋 (controle remoto) para silenciar a unidade.

Desabilite o som da unidade, por exemplo, para atender o telefone. A informação "MUTE" será exibida na janela do display.

Para cancelar a função pressione MUTE 🔒 novamente ou altere o nível sonoro (VOL+/-).

Função Dimmer

Esta função escurece o display da unidade caso não haja acionamento de botões por 15 segundos. Para restaurar a iluminação pressione qualquer botão.

Exibir informações da fonte de entrada

Pressione o botão ⓘ (controle remoto) e exiba informações da entrada selecionada.

OPT/ARC/HDMI/PORT.: Exibe o formato de áudio.

BT (Bluetooth): Exibe o nome do dispositivo conectado.

Desligamento automático

Esta unidade será desligada automaticamente para reduzir o consumo de energia caso não esteja conectada a um dispositivo externo e não seja usada por 15 minutos.

O mesmo ocorrerá após seis horas, caso conecte esta unidade a outro dispositivo usando a entrada PORTABLE IN.

AUTO POWER

Esta unidade ligará automaticamente quando a fonte de entrada for OPT, LG TV, BT (Bluetooth).

Pressione AUTO POWER para ativar/desativar a função.

Ligar

Ao ligar a TV ou dispositivo externo conectado a esta unidade, ela reconhecerá o sinal de entrada, ligará e conectará o dispositivo.

Caso tente conectar um dispositivo Bluetooth, a unidade ligará e se conectará ao dispositivo.

Desligar

Desligar a TV, faz com que o Sound Bar entre em modo de espera (standby).

! Nota:

Após a unidade ser ligada com a função AUTO POWER, ela será desligada automaticamente caso a TV fique sem sinal por um determinado período de tempo, quando estiver conectada na função LG Sound Sync (Óptico ou Wireless).
Após a unidade ser ligada com a função AUTO POWER, ela será desligada automaticamente caso o dispositivo externo fique sem sinal por um determinado período de tempo.
A função AUTO POWER não atuará caso a unidade esteja desligada da tomada. No entanto, se ao desligar, a última função selecionada for OPT, a unidade ligará 5 segundos após detectar o sinal na entrada OPTICAL IN.
▶Dependendo do dispositivo conectado, esta função pode não funcionar.
- caso desligue a conexão Bluetooth através desta unidade, alguns dispositivos Bluetooth tentarão conectar-se à unidade continuamente. Portanto, recomendamos que a conexão Bluetooth no dispositivo seja desligada antes de desligar o aparelho.
status padrão para a função AUTO POWER ao ligar a unidade pela primeira vez será Ligado (ON).
Faça o pareamento do Sound Bar com o dispositivo Bluetooth para poder utilizar a função AUTO POWER.
▶ ajuste da função é possível somente quando o Sound Bar estiver ligado.

Mudar de função automaticamente

A mudança para as entradas BT (Bluetooth), LG TV, OPT ou PORTABLE são efetuadas

automaticamente a partir do reconhecimento do sinal pela unidade.

Conectar TV ou dispositivo externo

Ao conectar a TV ou dispositivo externo usando a entrada OPTICAL IN ou a função LG Sound Sync, o Sound Bar mudará para função específica de acordo com o dispositivo conectado.

Conectar via Bluetooth

Ao tentar conectar seu dispositivo Bluetooth com esta unidade, a função BT será selecionada automaticamente.

Ao conectar um dispositivo ao conector PORTABLE IN, a função PORT. será selecionada automaticamente.

! Nota:

São necessários 5 segundos sem sinal para que a unidade alterne para a função OPT.
Em alguns casos, a função OPTICAL não será selecionada caso SIMPLINK esteja ativada no dispositivo externo conectado (válido também para dispositivos compatíveis com HDMI CEC).
Para usar a função, SIMPLINK deverá ser desligada (ela demora em média 30 segundos para ligar/desligar).
Se a função de Bloqueio da Conexão Bluetooth (BT lock) estiver definida, a conexão Bluetooth e LG TV estará disponível apenas na função BT e LG TV.

Início Rápido (Quick Start)

A unidade em modo standby(desligada) consome menos energia e esta função reduz o tempo de sincronização de áudio ao ligá-la.

Com a unidade ligada, ative a função mantendo pressionado o botão ⏻ por 3 segundos.

A mensagem "ON-Q.START" será exibida na janela do display.

Com a unidade ligada, desative a função mantendo pressionado o botão ⏻ por 3 segundos.

A mensagem "OFF-Q.START" será exibida na janela do display.

! Nota:

A condição de uso desta função pode variar de acordo com as opções regionais.
Se a função for ajustada e houver qualquer problema de energia como: desconexão do

adaptador, reconexão ou falta de energia. Quick Start será ativada somente após ligar e desligar a unidade uma vez.

Quando Quick Start for ajustada (ON), o consumo de energia será maior se compa- rado com a função desligada (OFF).
A função pode não funcionar dependendo do modelo.
tempo da sincronização de áudio será reduzido quando a unidade estiver conectada por cabo ótico.

Ajuste de som

Definindo o efeito de Som

Selezione um modo de som pressionando SOUND EFFECT (controle remoto).

Display / Descrição

ASC (Controle Adaptável de Som): Analisa a propriedade de entrada do som e fornece o som otimizado para o conteúdo em tempo real.

BASS BLAST: Reforça o efeito de som de agudos, graves e surround.
STANDARD: Desfrute de efeitos sonoros com níveis padrões para qualquer tipo de conteúdo.
DTS VIRTUAL: X : Desfrute de efeitos sonoros imersivos ajustados perfeitamente para conteúdos cinematográficos surround.

! Nota:

Em alguns efeitos sonoros, não haverá som ou som sairá baixo em alguns alto-falantes. Isso depende do modo de som surround e da fonte de áudio, portanto isto não é problema.
Após mudar a entrada ou o arquivo que esteja sendo reproduzido, talvez seja necessário reiniciar o efeito sonoro.
A ordem de efeito sonoro pode ser diferente dependendo da opção regional.

Ajustando o volume automaticamente

A unidade suporta a função AUTO VOL, ela ajusta automaticamente os níveis sonoros.

Quando a saída de som estiver muito alta ou muito baixa, pressione AUTO VOL (controle remoto) para desfrutar de níveis sonoros apropriados.

Para cancelar esta função, pressione novamente a tecla enquanto "ON-AUTO VOLUME" estiver sendo exibido.

Ajustar níveis de som

Ajuste o nível sonoro dos Graves, Agudos e Subwoofer de acordo com sua necessidade.

1. Pressione impetidamente para selecionar TRE (Agudos), BAS (Graves), R (Traseiras) ou WF (Subwoofer).
2. Pressione VOL +/— para ajustar o nivel sonoro.

Item Display Nível
Subwoofer WF	- 15 ~ 6
Agudos TRE	- 5 ~ 5

Graves BAS	5 ~ 5
Traseiras R - 6	~ 6

! Nota:

Ajuste das caixas traseiras estará disponível somente quando as mesmas estiverem conectadas.

Solução de Problemas

GERAL

A unidade não funciona corretamente

Desligue a unidade e o dispositivo externo conectado e ligue-os novamente.
Desconecte os cabos de força da tomada (Sound Bar e dispositivo externo) e em seguida conecte-os novamente.
Ajustes anteriores não serão salvos quando o dispositivo for desligado.

Não liga

▶ O cabo de força está conectado na tomada?
Conecte o cabo de força na tomada.

O som não é reproduzido

O volume está ajustado no nível mínimo?

Ajuste o volume.

Ao conectar um dispositivo externo, ajuste seu nível sonoro.

A função Mudo está ativada?
▶ Pressione (Mudo) ou ajuste o nível do volume para cancelar a função.
A função foi devidamente selecionada?
Verifique a fonte de entrada e verifique se ela foi corretamente selecionada.

LG Sound Sync não funciona

Verifique se a TV suporta a função LG Sound Sync.
▶ Verifique a conexão LG Sound Sync.
▶ Verifique os ajustes sonoros na TV e na unidade.

Não há som no Subwoofer

O cabo de força foi conectado?

Conecte o cabo de força na tomada.
O pareamento entre a unidade e o Subwoofer foi finalizada?
▶ Pareie a unidade e o Subwoofer.

O controle remoto não funciona corretamente

O controle remoto está muito longe da unidade?
Use o controle remoto dentro de uma distância de 7 metros.
Existe algum obstáculo entre o controle remoto e a unidade?
Remova o obstáculo.
As pilhas do controle remoto estão descarregadas?
Substitua as pilhas por novas.

AUTO POWER não funciona

Verifique a conexão do dispositivo externo ou dispositivo bluetooth.
Verifique se a função SIMPLINK na TV está ativada, se estiver, favor desativá-la.
▶ Dependendo do dispositivo conectado, esta função pode não funcionar.

A unidade não se conecta ao dispositivo Bluetooth

Desative a função Bloqueio da Conexão Bluetooth (Página 15).

Quando a saída de som da unidade estiver baixa

Verifique os ajustes abaixo e configure a unidade conforme as instruções

▶ Desative a função DRC no dispositivo externo conectado.
Com o Sound Bar conectado à TV, altere a configuração de AUDIO DIGITAL OUT no Menu de Configuração da TV de [PCM] para [AUTO] ou [BITSTREAM].
Com o Sound Bar conectado ao Reprodutor, altere o AUDIO DIGITAL OUT no Menu de Configuração do Reprodutor de [PCM] para [PRIMARY PASSTHROUGH] ou [BITSTREAM].

As estações de rádio não podem ser sintonizadas corretamente

A antena não está posicionada ou mal conectada. Conecte antena de forma segura.
A força do sinal da estação de rádio está muito fraca. Sintonize a estação manualmente.
Não existem estações predefinidas ou as estações programadas foram apagadas (quando sintoniza através canais predefinidos). Programe algumas estações de rádio, consulte a seção Função Rádio para mais detalhes.

NOTAS SOBRE CONEXÃO SEM FIO

Este dispositivo pode sofrer interferência sem fio

Em áreas de sinal fraco, a comunicação sem fio pode não funcionar corretamente.
Instale o dispositivo perto o suficiente do Subwoofer sem fio.
Para melhor desempenho, não instale o dispositivo em móveis de metal.

O dispositivo Bluetooth pode não funcionar corretamente ou fazer ruídos nos seguintes casos

Quando qualquer parte do seu corpo entrar em contato com o aparelho Bluetooth ou Sound Bar.
▶ Quando existir um obstáculo ou parede ou o aparelho estiver instalado em um local fechado.
Quando existir um dispositivo (rede LAN, equipamento médico ou microondas) usando a mesma frequência, neste caso aumente a distância entre estes produtos e a unidade.
Ao conectar o dispositivo ao dispositivo Bluetooth, coloque-o o mais próximo possível um do outro.
Quando o dispositivo estiver longe demais do dispositivo Bluetooth, a conexão pode ser perdida e também pode ocorrer mau funcionamento.

NOTAS SOBRE LIBERAÇÃO DO MODO DEMO

Não é possível alterar a fonte de entrada usando o botão F, controle remoto não está funcionando e apenas a indicação [DEMO] é exibida no display da unidade.

Desconecte o cabo de alimentação e conecte-o novamente. Se isso não funcionar, mantenha pressionado o botão F (cerca de 15 segundos) na unidade até que no display seja exibida a função atualmente selecionada.

Licenças e Marcas Comerciais

DOLBY AUDIO™

Fabricados de acordo com licença da Dolby Laboratories. Dolby, Dolby Audio e o símbolo D duplo são marcas registradas da Dolby Laboratories.

Digital Surround

Para patentes DTS, veja http://patents.dts.com. Fabricado de acordo com licença da DTS Licensing Limited. O DTS, o símbolo, e o DTS e o símbolo juntos, e DTS Digital Surround são marcas comerciais registradas da DTS, Inc. nos Estados Unidos e em outros países. © DTS, Inc. Todos os direitos reservados.

Virtual:X

Para patentes DTS, veja http://patents.dts.com. Fabricado de acordo com licença da DTS Licensing Limited. O DTS, o símbolo, e o DTS e o símbolo juntos e DTS Virtual:X são marcas comerciais registradas da DTS, Inc. nos Estados Unidos e em outros países. © DTS, Inc. Todos os direitos reservados.

Bluetooth®

A marca da palavra e a logo Bluetooth® são marcas registradas de propriedade da Bluetooth SIG, Inc. e qualquer uso de tais marcas pela LG Electronics está de acordo com a licença. Outras marcas registradas e nomes comerciais são aqueles de seus respectivos proprietários.

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

Os termos HDMI e HDMI High-Definition Multimedia Interface e a Logo HDMI são marcas comerciais ou marcas registradas da HDMI Licensing LLC nos Estados Unidos e em outros países.

Manuseio da unidade

Ao transportar a unidade

Por favor, guarde a caixa de embalagem original e as embalagens que acompanham o produto. Caso necessite transportar a unidade, para uma máxima proteção, reembale conforme originalmente fornecido pelo fabricante.

Não use líquidos voláteis, como spray inseticida perto da unidade.
Ao limpar a superfície aplicando uma pressão excessiva, poderá causar danos a mesma.
Não deixe que produtos como borracha ou plástico entre em contato com a unidade por um longo período de tempo.

Limpando a unidade

Para limpar a unidade, use um pano macio e seco. Se as superfícies estiverem extremamente sujas, use um pano macio levemente umedecido com uma solução de detergente suave. Não use solventes fortes como álcool, benzina ou diluente, pois podem danificar a superfície da mesma.

Especificações Técnicas

GERAL (SK6RF)

Alimentação: 110 - 240 V \~ 50/60 Hz

Condições Operacionais: 5º a 35ºC

Consumo: 26 W

Umidade Operacional: 5 % a 90%

Consumo (standby): < 0,5 W

Entrada de áudio digital disponível/

Frequência de amostragem: 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz

Formato de áudio de entrada digital disponível: Dolby Audio, DTS Digital Surround, PCM, DTS Virtual X

Dimensões: 1061 x 88 x 57 (aproximadas)

Peso (Kg): 2,94

Adaptador AC/DC

Entrada: AC 100 - 240 V (50/60 Hz)

OPTICAL IN: 3 V (p-p), tipo ótico x1

HDMI IN: Conector HDMI - 19 pinos, Tipo A

HDMI OUT: Conector HDMI - 19 pinos, Tipo A

PORTABLE IN: 0.32 Vrms (3.5 mm tipo stereo) x1

RÁDIO

Faixa de Sintonia FM: 76.0 \~ 108.0 MHz

SISTEMA

AMPLIFICADOR (Potência de Saída RMS por canal com THD de 10% (IEC60268))

Potência Total: 500 W

Frontal: 80 W x 2 (4 Ω, 1 KHz)

Traseira: 70 W x 2 (3 Ω, 1 KHz)

Subwoofer: 200 W (3 Ω, 80 Hz)

SUBWOOFER WIRELESS

Alimentação: 110 - 240 V \~ 50/60 Hz

Dimensões: 171 x 392 x 252 (aproximadas)

Consumo: 33 W

Peso (Kg): 4,94 Kg

RECEPTOR SPK8-S

Alimentação: 110 - 240 V \~ 50/60 Hz

Dimensões: 60 x 220 x 180 (aproximadas)

Consumo: 50 W

Peso (Kg): 0,95 Kg

CAIXA ACÚSTICA (S78S1-S)

Dimensões: 100 x 140 x 100 (aproximadas)

Peso (Kg): 0,90 Kg

* Desenhos e especificações estão sujeitos a modificações sem prévio aviso.
* Medidas em "mm" no padrão L x A x P (Largura x Altura x Profundidade).

Certificação Anatel

LG

TODOS OS AJUSTES DE RF, JÁ FORAM CALIBRADOS NO PRÓPRIO MÓDULO DE RF.

MÓDULO WIRELESS • MODELO: WL1NB6

ANATEL

02767-15-01266

Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados.

LG

TODOS OS AJUSTES DE RF, JÁ FORAM CALIBRADOS NO PRÓPRIO MÓDULO DE RF.

MÓDULO BLUETOOTH • MODELO: WB2NB8

ANATEL

08163-17-01925

Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados.

A LG Electronics do Brasil Ltda., através de sua Rede de Serviços Autorizados, garante ao usuário deste produto os serviços de Assistência Técnica para substituição de componentes ou partes, bem como mão de obra necessária para reparos de eventuais defeitos, devidamente constatados como sendo de fabricação, pelo período de 01(Um) ano, incluindo o período de garantia legal de 90 (noventa) dias, contados a partir da data de emissão da nota fiscal de compra pelo primeiro proprietário, desde que o mesmo tenha sido instalado conforme orientações descritas no manual do usuário que acompanha o produto e, somente em Território Nacional.

Garantia Legal:

O consumidor tem o prazo de 90 (noventa) dias, contados a partir da data de emissão da nota fiscal de compra, para reclamar de irregularidades (víciós) aparentes, de fácil e imediata observação no produto, como os itens que constituem a parte externa e qualquer outra acessível ao usuário, assim como, peças de aparência e acessórios em geral.

Condições para validade da garantia legal e contratual

A Garantia Legal e Contratual perderá seu efeito se:

%. O produto não for utilizado para os fins a que se destina;
A instalação ou utilização do produto estiver em desacordo com as recomendações do Manual de Instruções;
O produto sofrer qualquer dano provocado por mau uso, acidente, queda, agentes da natureza, agentes químicos, aplicação inadequada, alterações, modificações ou consertos realizados por pessoas ou entidades não credenciadas pela LG Electronics do Brasil Ltda;
Houver remoção e/ou alteração do número de série ou da identificação do produto.

Condições não cobertas pela garantia legal e contratual

A Garantia não cobre:

%. Danos provocados por riscos, amassados e uso de produtos químicos/abrasivos sobre o gabinete;
Transporte e remoção de produtos para conserto que estejam instalados fora do

perímetro urbano onde se localiza o Serviço Autorizado LG mais próximo. Nestes locais, qualquer despesa de locomoção e/ou transporte do produto, bem como despesas de viagem e estadia do técnico, quando for o caso, correrão por conta e risco do Consumidor;

Desempenho insatisfatório do produto devido à instalação ou rede elétrica inadequadas;

'Xroca de peças e componentes sujeitos a desgaste normal de utilização ou por dano de uso;

Serviços de instalação, regulagens externas e limpeza, pois essas informações constam no Manual de Instruções;

%. Eliminação de interferências externas ao produto que prejudiquem seu desempenho, bem como dificuldades de recepção inerentes ao local ou devido ao uso de antenas inadequadas.

Observações:

'A LG Electronics do Brasil Ltda. não assume custos ou responsabilidade relativos a pessoa ou entidade que venham a oferecer garantia sobre produtos LG, além das aqui descritas;
%. As despesas decorrentes e consequentes da instalação de peças que não pertençam ao produto são de responsabilidade única e exclusiva do comprador;
A LG Electronics do Brasil Ltda. se reserva o direito de alterar as características gerais, técnicas e estéticas de seus produtos sem prévio aviso;
%. A garantia somente é válida mediante a apresentação de nota fiscal de compra deste produto;

Informações da Compra

O NOME DO MODELO e o NÚMERO DE SÉRIE estão impressos na etiqueta traseira do aparelho. Anote estas informações na nota fiscal e guarde-a para futuras consultas.

Rua Javari, n° 1004, Distrito

Industrial, CEP 69075-110,

Manaus/AM, Indústria Brasileira

SAC

serviço de atendimento

ao consumidor

4004 5400

Capitais e Regiões Metropolitanas

-0800 707 5454

Demais localidades

Somente chamadas originadas de telefone fixo

WWW.LG.COM

EM CASO DE DÚVIDA, CONSULTE NOSSO SAC
