MANUAL DE UTILIZADOR MG 2650 X Meireles
Manual de instruções para Instalação - Manutenção - Uso

COLLEGAMENTO ELETTRICO
Este aparelho, antes de deixar a fábrica, foi testado e regulado por pessoal especializado, por forma a dar os melhores resultados de funcionamento. Qualquer reparação ou regulação de futuro necessária terá de ser feita com muito cuidado e atenção. Por esta razão recomendamos dirigir-se sempre ào Concessionário que efectuou a venda ou ão nosso Centro de Assistência mais próximo, especificando o tipo de inconveniente e o modelo do aparelho em sua posse. Recorde-se ainda que as peças originais encontram-se apenas junto dos nossos Centros de Assistência Técnica. Não abandonar os resíduos da embalagem, quer para a segurança das crianças quer para salvaguardar o ambiente, mas remetê-los a um centro de recolha diferenciada.

O símbolo colocado no produto ou na embalagem indica que o produto não deve ser considerado como um resíduo normal doméstico, mas tem de ser entregue no ponto de recolha apropriado para a reciclagem dos aparelhos eléctricos e electrónicos. Eliminando este produto de maneira apropriada, contribui-se a evitar potenciais consequências negativas para o ambiente e para a saúde, que poderiam decorrer da eliminação não apropriada do produto. Para informações mais detalhadas sobre a reciclagem deste produto, contactar a repartição municipal, o serviço local de eliminação dos resíduos ou a loja na qual o produto foi comprado.
ÍNDICE
- Descrição das partes principais do aparelho pág. 4
- Queimadores de gás (funcionamento, acendimento, conselhos) pág. 5-6
- Funcionamento chapas eléctricas pág. 7
- Manutenção e limpeza pág. 8
Instruções para a instalação:
- Posicionamento e ligação de gás. pág. 9-10
• Ligação eléctrica pág. 11 - Adaptação aos diversos tipos de gás. pág. 12-14
- Instruções para o encaixe dos moveis pág. 15-16
Advertências gerais
Ex.mo Cliente,
Agradecemos por ter escolhido o nosso produto. O uso desta aparelhagem é muito fácil; antes de a instalar e de a utilizar é necessário que leia com atenção esta manual, no qual poderá encontrar as correctas indicações para efectuar a instalação, utilização e manutenção deste produto.
- É muito importante que esta manual de instruções seja conservado juntamente com a aparelhagem no caso de transferência do aparelho para outra pessoa.
- Este aparelho foi projectado para uso não profissional por parte de particulares no interior de habitações. Tem de ser utilizado por pessoas adultas conscientes. Recomenda-se, portanto, não deixar aproximar as crianças para brincarem. Durante a utilização o aparelho pode ser submetido a um sensível aquecimento das partes dianteiras acessíveis.
- Vigiar as crianças e as pessoas não auto-suficientes durante todo o tempo de utilização, de modo que não toquem nas superfícies quentes e não estacionem perto do aparelho em função.
- A instalação do produto deve ser efectuada, quer da parte relativa ao gás quer à parte eléctrica, por pessoal técnico competente e ao corrente das normas de instalação em vigor.
- Antes de alimentar a aparelhagem controlar que a mesma esteja devidamente regulada para o tipo de gás à disposição (ver respectivo parágrafo).
- Antes de se proceder às operações de manutenção e de limpeza desligar o aparelho da electricidade e aguardar que o mesmo esteja completamente frio.
- Quando se acendem os queimadores verificar sempre que a chama seja regular. Antes de retirar as panelas aconselhamos apagar os queimadores a gás.
- O cabo de alimentação do aparelho (no caso de modelos onde o mesmo seja previsto) nunca deve ser substituído pelo usuário. Para a sua substituição contactar exclusivamente pessoal técnico competente.
- O uso de aparelhagem a gás produz calor e humidade no ambiente onde está instalada. Portanto deve-se controlar que existe uma boa ventilação do ambiente mantendo abertos os orifícios de ventilação natural ou instalando um exaustor aspiração com a respectiva chaminé.
Advertências gerais
- O uso prolongado da aparelhagem a gás pode requerer um sistema de arejamento suplementar (abertura de uma janela ou o aumento da aspiração força-da).
- Prestar atenção para não colocar sobre os queimadores ou sobre as chapas eléctricas panelas com fundo instável ou deformado a fim de evitar acidentes provocados por derrames dos líquidos.
- No caso em que a chama se apague por motivos acidentais ou no caso em que a mano-bra de acendimento não tenha dado sucesso, fechar o manipulo de comando e repetir a operação depois de cerca de 1 minuto.
- No caso de eventuais reparações contactar sempre um Centro de Assistência Técnica autorizado e exigir peças sobresselentes originais. As reparações efectuadas por pessoal não competente podem causar danos.
- Estas instruções são válidas apenas para os países de destino, cujos símbolos constam da capa e do aparelho.
- O aparelho não se destina a ser colocado em função através de um temporizador externo ou de um sistema de comando à distância separado.
- Este produto é destinado à cozedura e ao aquecimento dos alimentos. Não o utilizar para outras finalidades.
Esta aparelhagem é conforme às seguintes directivas:
- 2006/95/CE (baixa tensão)
- 2004/108/CE (compatibilidade electromagnética)
- 89/109/CE (substâncias alimentares)
- 2009/142/CE ex 90/396/CE (aparelhos a gás)
- 2002/96/CE (WEEE)
- 2005/32/CE (EuP)
Instruções de uso

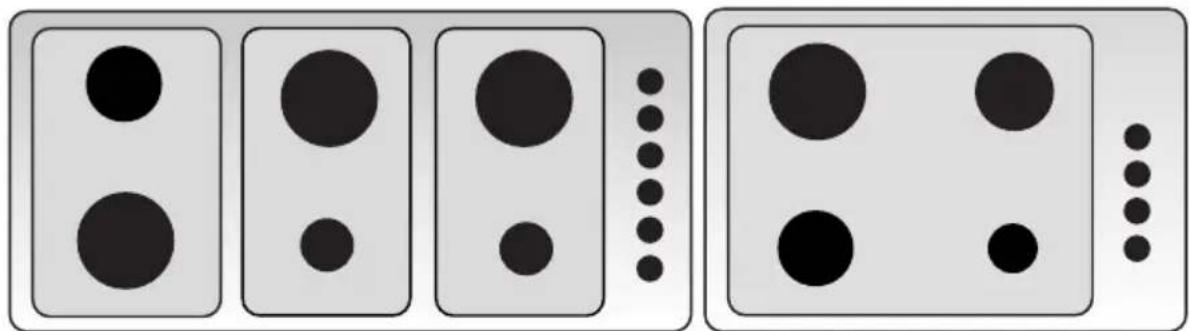

Descrição das partes principais do aparelho

1 = grelha
2 = tampa
3 = deflector da chama
4 = vela de ignição (nas versões com acendimento)
5 = válvulas de segurança (para versões com válvula de segurança)
6 = manípulo para acendimento e regulação do queimador (* nas versões com interruptor de acendimento no manípulo)
7 = manipulo comando chapas eléctricas
8 = interruptor de acendimento (nas versões com acendimento)
9 = chapa eléctrica (se prevista)
10 = sinal luminoso funcionamento cha-
pas eléctricas
Instruções de uso
Na zona dos comandos do plano encontram-se os dispositivos e os manípulos para o funcionamento dos queimadores de gás e/ou das chapas eléctricas.
Funcionamento queimadores de gás
Os manípulos para a regulação dos queimadores de gás podem ser rodados no sentido anti-horário da posição de fecho até à posição de mínima saída de gás e vice-versa no sentido contrário (posicionar o índice em correspondência da posição desejada)

Acendimento dos queimadores
Nos modelos dotados de dispositivo eléctrico de acendimento, a ignição dos queimadores efectua-se premendo e rodando o manípulo, conduzindo-o em correspondência da posição da chama máxima. Nas versões com botão de ignição separado é suficiente premer o botão e rodar o manípulo correspondente ao queimador desejado até o conduzir em correspondência da chama máxima. Nas versões sem acendimento eléctrico (ou no caso em que falte a corrente eléctrica) é necessário efectuar as operações descritas aproximando uma chama ou um acendedor ao queimador (nesse caso preste muita atenção e não se afaste).
Nos modelos dotados de válvula de segurança manter o manípulo pressionado durante cerca de 3-4 segundos até que o dispositivo mantenha automaticamente a chama acesa.
A válvula de segurança intervém no caso em que a chama se apague acidentalmente, bloqueando a saída do gás (por ex. no caso de correntes de ar, derrame de líquidos, etc.). O dispositivo de acendimento não deve ser accionado mais de 15 segundos.
No caso em que a chama se apague por motivos acidentais ou no caso em que a manobra de acendimento não tenha dado sucesso, fechar o manípulo de comando e repetir a operação depois de cerca de 1 minuto.
Uma vez que o queimador se acendeu regular a chama segundo as necessidades. Para interromper a alimentação do gás conduzir o manípulo no sentido contrário até à posição << ● >>.
Instruções de uso
Conselhos sobre o uso dos queimadores de gás
Para reduzir o consumo de gás e se obter um melhor rendimento aconselhamos utilizar panelas de diâmetro apropriado aos queimadores, evitando que a chama saia do fundo das mesmas (a este propósito consultar a tabela de recipientes). Usar exclusivamente recipientes com o fundo chato.
Também é aconselhável, assim que o líquido começa a ferver, regular a chama a um nível inferior e suficiente para manter a ebulição.
Durante a cozedura, utilizando gorduras e óleos, prestar a máxima atenção ao que se está a fazer dado que os mesmos, uma vez aquecidos podem-se inflamar.
Tome cuidado que os recipientes não escapam das extremidades do plano e não invadem o painel de controle.

Tabela de recipientes (usar recipientes com fundo chato)
| Queimadores (cotas tampa) mm | diâm min panela (mm) | diâm max panela (mm) |
| Auxiliar ( = 55 ) | 90 160 | |
| Semi-rápido ( = 75 ) | 130 180 | |
| Rápido ( = 100 ) | 150 260 | |
| Tripla Coroa ( = 132 ) | 210 270 | |
| Queimador comprido (235 x 60) | 310 x 140 | 460 x 230 |
Instruções de uso
Algumas versões são dotadas de uma ou mais chapas eléctricas. Estas chapas podem ser de tipo normal, rápido ou automático. Os últimos dois tipos são identificados pelo facto de possuírem um disco vermelho na parte central (rápidas) e por um prato circular no centro (automáticas).
Conforme as necessidades de cozedura as chapas podem ser reguladas, rodando os respectivos manípulos, quer no sentido horário quer anti-horário, em 6 posições além do 0. As posições assinaladas pelo índice numérico mais elevado correspondem à máxima temperatura (ver tabela). Nas chapas rápidas e automáticas, uma vez que a temperatura seleccionada foi atingida, um termóstato reduz automaticamente a potência e a chapa passa a funcionar com intermitência obtendo-se deste modo a temperatura constante durante a cozedura.
O sinal luminoso situado na zona de comandos assinala a ligação das chapas eléctricas
Conselhos acerca do uso das chapas eléctricas
Para a maior longevidade das chapas eléctricas e para uma maior economia de energia, aconselhamos usar somente recipientes com fundo chato e de diâmetro não inferior ao das chapas.
Evitar que os líquidos em ebulição saiam dos recipientes e caiam sobre as chapas.
Não deixar as chapas acesas sem recipientes em cima ou com recipientes vazios. Não usar as chapas eléctricas para aquecer o ambiente.
Acender as chapas somente depois de se ter colocado em cima qualquer recipiente.
Prestar atenção ao facto que as chapas, uma vez desligadas, conti- nuam ainda quentes durante algum tempo.
| Aquecer | Cozer | Assar - fritar | ||||
| Chapas eléctricas | 1 | 2 | 3 | 4 | 5 | 6 |
Instruções de uso
Manutenção e limpeza
Antes de efectuar qualquer operação de manutenção e limpeza desligar a aparelhagem da electricidade. Aconselhamos lavar as partes esmaltadas comente com água morna e detergente não usando produtos abrasivos.
Lavar frequentemente os deflectores da chama dos queimadores com água a ferver e detergente prestando atenção para eliminar todas as incrustações que possam entupir a saída das chamas. Enxaguar abundantemente com água as partes de aço inox e enxugar com um pano macio. Para a limpeza do plano utilizar esponjas e panos ligeiramente humedecidos; a excessiva quantidade de água pode infiltrar-se nas partes internas e podem danificar eventuais partes eléctricas. As grelhas do plano de trabalho podem ser lavadas na máquina de lavar louça. No caso de manchas persistentes utilizar normais detergentes não abrasivos, produtos específicos que normalmente se encontram à venda no comércio ou um pouco de vinagre aquecido. Limpar o plano de vidro com água quente e usando um pano macio. Não é aconselhável usar palha de aço, lâminas de aço e ácidos.

Para evitar dificuldades durante o acendimento, proceder periodicamente à limpeza meticulosa das velas de ignição (cerâmica e electrodo). Para a limpeza das chapas eléctricas usar panos humedecidos e untar ligeiramente com pouco óleo enquanto a chapa ainda está morna.
Periodicamente ou quando se encontra uma excessiva resistência na rotação dos manípulos, fazer efectuar por pessoal especializado a lubrificação das torneiras.
Contactar pessoal especializado também para eliminar eventuais anomalias que se possam verificar durante o uso.
Importante: EM CASO DE REMOÇÃO DOS QUEIMADORES PARA A LIMPEZA, RECOMENDA-SE CUIDAR DO POSICIONAMENTO CORRECTO DE TODAS AS PARTES ANTES QUE OS MEMOS VOLTEM A ACENDER. RECOMENDA-SE, NA SEQUÊNCIA DE UMA EVENTUAL REMOÇÃO DAS GRELHAS DEVIDO A EXIGÊNCIAS DE LIMPEZA E/OU MANUTENÇÃO, VERIFICAR A PRESENÇA DAS BORRACHAS E REPOSICIONAR AS GRELHAS DE MODO ESTÁVEL E CENTRADO NAS POSIÇÕES COR-RECTAS.

Instruções para a instalação
A seguir indicamos as instruções destinadas ao instalador qualificado a fim de que as operações de instalação, regulação e manutenção sejam efectuadas correctamente e segundo as normas em vigor.
Posicionamento
Este aparelho não está ligado a qualquer dispositivo de evacuação dos produtos da combustão
O aparelho pode ser instalado e funcionar somente em ambientes permanentemente ventilados segundo as prescrições contidas nas normas em vigor.
O fluxo natural do ar deve ser feito directamente através de aberturas permanentes efectuadas nas paredes do ambiente que deve ser ventilado e que dêem para o exterior, ou através de tubos de ventilação individuais ou colectivos ramificados.
As aberturas de ventilação devem possuir uma secção útil de pelo menos 100 cm² e não devem poder ficar obstruídas acidentalmente (protecção com grelhas ou redes metálicas). No caso de aparelhos sem válvula de segurança no plano de trabalho, as secções das aberturas devem ser duplicadas, devendo possuir uma secção mínima de 200 cm².
O fluxo do ar também pode ser obtido por via indirecta através de ambientes adjacentes ao da instalação, desde que tais locais sejam dotados de ventilação directa, não sejam ambientes dotados de perigo de incêndio e não sejam destinados a quartos de dormir.
O fluxo do ar entre o ambiente adjacente e o ambiente da instalação deve efectuar-se livremente através de aberturas permanentes (que se podem eventualmente obter aumentando oportunamente o espaço entre a porta e o pavimento).
O ambiente de instalação deve prever um sistema de descarga dos fumos de combustão para o exterior que se pode obter através de uma chaminé ou de um exaustor eléctrico que entra em funcionamento quando se liga o aparelho.
Ligação de gás.
A aparelhagem deve ser ligada à rede do gás ou à botija conforme as prescrições das normas em vigor e depois de se ter verificado que esteja regulada para o tipo de gás à disposição.
O aparelho está predisposto para funcionar com o gás previsto e que consta na etiqueta de regulação colocada quer na embalagem quer na parte traseira do aparelho.
Instruções para a instalação
No caso em que o tipo de gás à disposição não corresponda ao gás para o qual o aparelho está regulado deve-se proceder à substituição dos injectores correspondentes (em dotação), prestando atenção a colocar a nova etiqueta de regulação (em dotação) e eliminando a velha.
Para se efectuar esta operação o instalador qualificado deve seguir as indicações contidas no parágrafo "Adaptação aos vários tipos de gás".
Para o funcionamento mais seguro verificar que a pressão de alimentação respeite os valores indicados na "tabela características queimadores e injectores".
No caso em que o aparelho seja alimentado a gás líquido de botija, verificar que o regulador de pressão seja conforme às normas em vigor.
É obrigatório efectuar a ligação à instalação do gás mediante tubo metálico rígido (cobre ou aço) ou tubo flexível de aço inoxidável de superfície contínua e de modo a não provocar solicitações de qualquer espécie no aparelho.

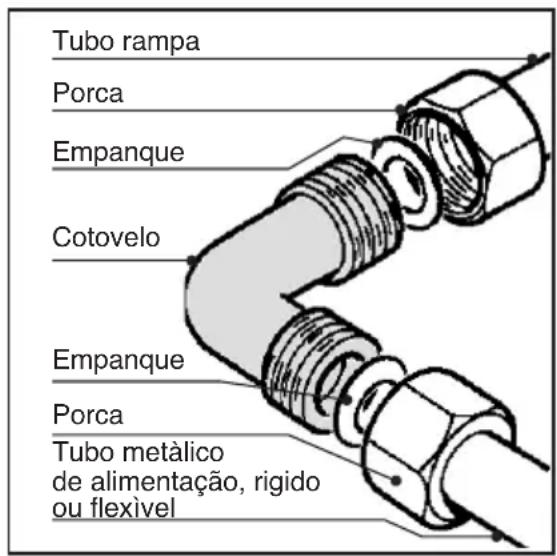

O tubo de entrada do gás no aparelho apresenta-se com uma rosca terminal à qual deve ser ligado um cotovelo (em dotação; rosca 1/2 gás macho), regulável em base às exigências de instalação.
Na parte oposta à ligação de cotovelo deve ser ligado o tubo de alimentação metálico rígido ou flexível (I max 2mt).
Não esquecer introduzir nas duas extremidades da ligação de cotovelo as juntas de vedação em dotação.
No caso de desmontagem e montagem destes particulares, substituir obrigatoriamente as juntas por outras novas.
No final da instalação verificar que o tubo de borracha não esteja esmagado ou danificado por partes moveis.

Importante: Quando o aparelho acabou de ser instalado controlar a perfeita vedação de todas as ligações usando para tal fim uma solução de água e sabão e nunca uma chama.
Instruções para a instalação
LIGAÇAO ELÉCTRICA
As aparelhagens são dotadas de cabo de alimentação tripolar e são predispostas para funcionar com corrente alternada, com tensão indicada na placa contendo os “dados características do aparelho” colocada em fim manual e sobre el aparelho. O condutor de Terra do cabo eléctrico é caracterizado pelas cores amarelo/verde.
LIGAÇÃO DO CABO DE ALIMENTAÇÃO À REDE
Introduza o cabo de alimentação numa tomada de corrente apropriada para a carga indicada na placa contendo os "dados característicos do produto". No caso de ligação directa à rede (cabo sem ficha) é necessário introduzir a montante do aparelho um interruptor omnipolar de capacidade adequada, com abertura mínima dos contactos de 3 mm (fio de ligação à Terra não deve ser interrompido pelo interruptor).
Antes de proceder à ligação à rede eléctrica verificar que:
- o contador eléctrico, a válvula de protecção, a linha de alimentação e a tomada de corrente sejam adequados a suportar a carga máxima solicitada (ver placa com dados característicos);
- a instalação de alimentação seja dotada de uma eficiente instalação de Terra, de acordo com as normas em vigor;
- a tomada e o interruptor omnipolar sejam facilmente acessíveis depois da instalação;
- uma vez efectuada a ligação à rede eléctrica verificar que o cabo de alimentação nem entre em contacto com partes sujeitas a aquecimento;
- não utilizar reduções, derivadores, adaptadores, dado que se podem verificar sobreaquecimentos ou queimaduras.

No caso de instalação sobre um forno de encaixe, a
ligação dos dois aparelhos deve ser efectuada separadamente, quer para facilitar a extracção dos aparelhos quer por motivos de segurança eléctrica.
O fabricante não se responsabiliza por eventuais danos directos ou indirectos que tenham sido causados por uma instalação ou por uma ligação errada. Portanto é necessário que todas as operações relativas à instalação e ligação eléctrica sejam efectuadas por pessoal especializado e que o trabalho seja feito de acordo com as normas locais e gerais em vigor.
Instruções para a instalação
Adaptação aos diversos tipos de gás.
Para adaptar a aparelhagem a um tipo de gás diferente daquele para o qual está predisposta (ver etiqueta quer na embalagem quer no fundo do aparelho) é necessário efectuar as seguintes operações:
- Retirar as grelhas;
- Retirar as coberturas e os deflectores de chama; usando uma chave de tubo diâm. 7 mm retirar os injectores.
- Substituir os injectores com aqueles em dotação correspondentes ao tipo de gás disponível (ver tabela relativa às características dos queimadores e injectores);
- Montar novamente as várias partes efectuando inversamente as operações descritas, não esquecendo substituir a velha etiqueta pela nova (em dotação).
No caso em que a pressão do gás utilizado seja diferente (ou variável) relativamente àquela prevista, torna-se necessário instalar no tubo de entrada um apropriado regulador de pressão conforme as normas em vigor.

Instruções para a instalação
Regulação dos mínimos
A regulação da chama no caudal reduzido é efectuada na fábrica. Na sequência da substituição dos injectores ou em particulares condições de pressão de rede, pode se que seja necessário proceder a uma nova regulação do mínimo. As operações necessárias para efectuar tal operação são as seguintes:
- acender o queimador.
- rodar o manípulo na posição de mínimo.
- extrair o manípulo (e a eventual junta montada).
- introduzir uma chave de fendas de dimensão oportuna e agir no parafuso de regulação que se encontra situado no interior ou ao lado do perno da torneira até se obter uma pequena chama regular.
- montar novamente o manípulo e rodar rapidamente da posição de

máximo para mínimo, controlando que a chama não se apague.
- no caso de queimadores dotados de válvula de segurança verificar que a regulação obtida seja suficiente para manter o aquecimento da sonda, no caso contrário aumentar oportunamente a chama mínima.
Regulação do mínimo para gás líquido
Para a regulação do mínimo com gás líquido, é necessário apertar completamente, no sentido dos ponteiros do relógio, o parafuso que se encontra no interior ou ao lado da haste da torneira.
As operações acima descritas podem-se efectuar facilmente em qualquer que seja posição ou fixação do plano de cozedura ao móvel.
OS QUEIMADORES NÃO REQUEREM QUALQUER REGULAÇÃO DO AR PRIMÁRIO.
Instruções para a instalação
Tabela das características dos queimadores e dos injectores
CAT. II 2H3 +
| Queimador (dimensões da tampa) (mm) | By pass 1/100 mm | Potência térmica (*) (kW) | Gás líquido | Gás natural | |||
| Capacidade (g/h) G30 - G31 | Injector 1/100mm | Capacidade (l/h) G20 | Injector 1/100mm | ||||
| Nominal Reduzida | |||||||
| Rápido ( = 100 ) | 44 3 0 | ,9 218 - 214 | 85 | 286 | 115 | ||
| Semi-rápido ( = 75 ) | 34 1,7 | 5 0,6 127 - 125 | 65 | 167 | 95 | ||
| Auxiliar ( = 55 ) | 29 1 0 | ,45 73 - 71 | 50 | 95 | 69 | ||
| Tripla coroa ( = 132 ) | 64 3,5 | 1,6 254 - 250 | 95 | 334 | 130 | ||
| Queimador com-prido (235 x 60) | 55 3 1 | ,3 218 - 214 | 85 | 286 | 122 | ||
| Pressão nominal de alimentação (mbar) (1 mbar ≈ 10,197mm 12 D) | G30 = 28 - 30 G31 = 37 | G20 = 20 | |||||
| (*) = Com gás seco e com poder calorífico superior ( HS ) a15°C e 1013,25 mbar | |||||||
Instruções para a instalação

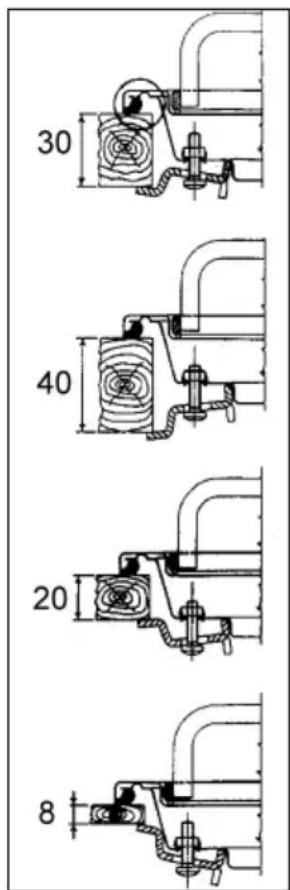

Instruções para o encaixe dos moveis
A aparelhagem pertence à classe 3. Isto é, pode ser instalada com apenas uma parede lateral (à direita ou à esquerda do plano) de altura superior ao plano de cozedura e situada a uma distância mínima tal como ilustrado. Pode ser encaixada em todos os tipos de moveis cujas paredes resistam a uma temperatura de 65°C acima da temperatura ambiente (UNI EN 30-1-1 e/o CEI EN 60335-2-6).
| L(mm) (mm) | P(mm) | H | ||
| planos da série aço ou esmaltato vidro | ||||
| 30 290 51045 440 50060 585 50071 710 50090 885 500 | 30 -30 -30 4730 4730 47 | |||
Dimensões abertura de encaixe
1 = planos da série 30 cm (270x490)
2 = planos da série 45 cm (410x470)
3 = planos da série 60 e71cm (550x470)
4 = planos da série 90 cm (830x470)
A = eventual parede lateral B = eventual parede traseira

Evitar instalar a aparelhagem em proximidade de materiais inflamáveis (ex. cortinas, panos da louça, etc.).
As dimensões das aberturas para o encaixe estão indicadas na figura, onde estão também indicadas as distâncias mínimas que devem ser respeitadas entre a abertura de encaixe e a eventual parede lateral e traseira.
Instruções para a instalação
Planos de aço ou de ferro esmaltado
- Posicionar no perímetro do plano o respectivo empanque vedante (em dotação) prestando atenção para que as extremidades coincidam semse sobreporem.
- Introduzir o plano na abertura do móvel prestando atenção para que fique bem centrado.
- Fixar o plano ao móvel com as respectivas suportes de fixação.
A tracção dos parafusos será suficiente para cortar o empanque vedante de modo a que o excesso possa ser facilmente retirado.
Planos de vidro
- (Só para planos de 71 cm) Posicionar as duas fitas de alumínio (em dotação) ao longo dos bordos laterais da abertura de encaixe (470 mm).
- Posicionar no perímetro do plano o respectivo empanque vedante (em dotação) prestando atenção para que as extremidades coincidam semse sobreporem.
- Introduzir o plano na abertura do móvel prestando atenção para que fique bem centrado.
- Fixar o plano ao móvel com as respectivas suportes de fixação.
Advertências
A eventual presença de um móvel suspendido por cima do plano de cozedura deve prever uma distância mínima do plano de 600 mm.
Para evitar excesso de aquecimento, mesmo na falta de um forno abaixo, é necessário prever um sector de separação, pelo menos com a dimensão do furo de encaixe.
