Tipo de produto	Máquina de lavar loiça embutida
Marca	Infiniton
Modelo	DIW-BB606
Capacidade	12 talheres

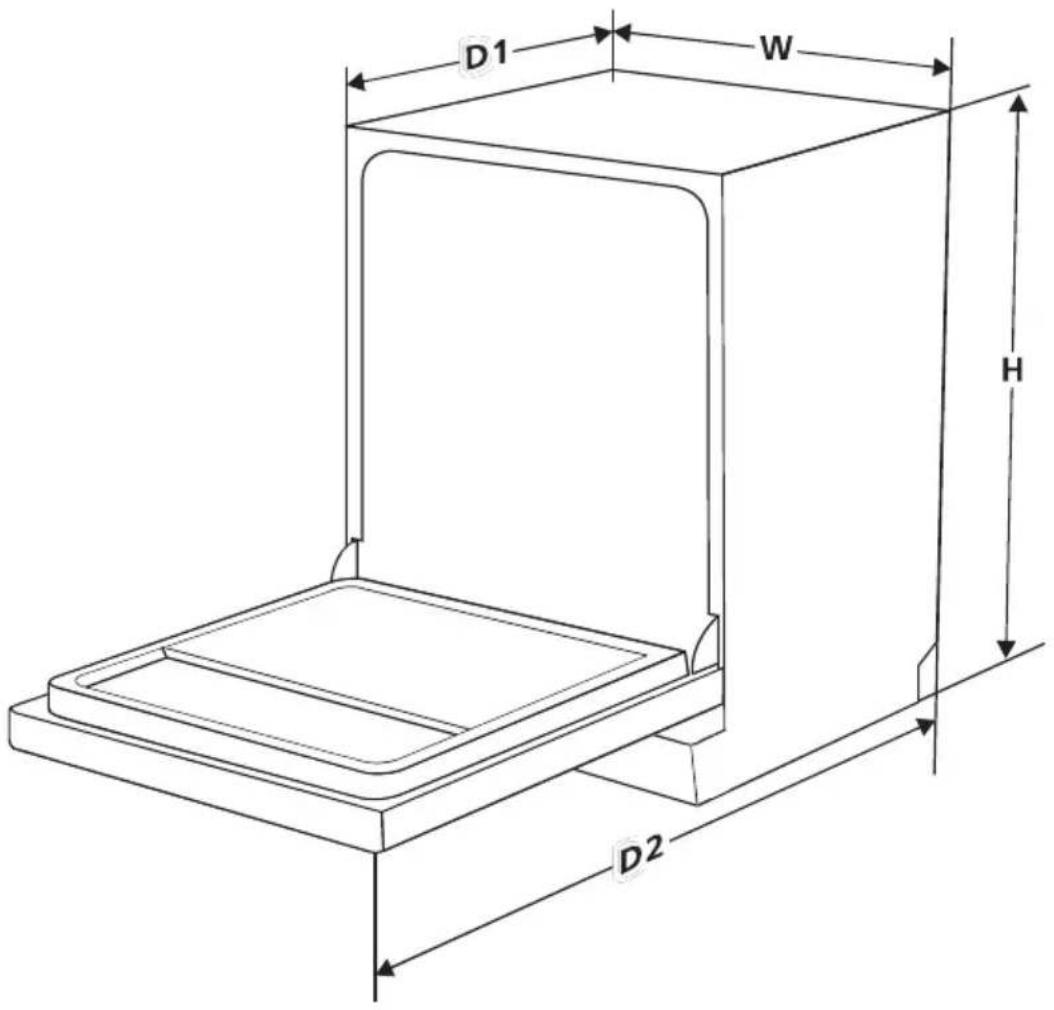

Dimensões (A x L x P)	815 x 598 x 550 mm (com porta fechada)
Classe de eficiência energética	E
Consumo de energia (ECO)	0.923 kWh
Consumo de água (ECO)	11,0 L
Duração do programa (ECO)	3:40 h
Nível de ruído	49 dB(A) - Classe C
Programas	Intensivo, Universal, ECO, Vidro, 90 min, Rápido, Imersão
Amaciador de água	Ajustável, 6 níveis (H1-H6)
Capacidade de sal	~1,5 kg
Dosificador de abrilhantador	Dosagem ajustável
Início diferido	Até 24 horas
Função meia carga	Sim (com programas selecionados)
Sistema de filtros	Filtros grosso e fino, removíveis
Braços aspersores	Superior e inferior, removíveis
Alimentação elétrica	220-240 V, fusível 10/13/16 A
Pressão de água	0,04 - 1 MPa
Tipo de instalação	Embutido (integrado)
Pés ajustáveis	Sim, até 50 mm
Tensão da mola da porta	Ajustável para painel personalizado

Perguntas frequentes - DIW-BB606 Infiniton

Como definir o nível do amaciador de água?

Para definir o amaciador de água, ligue a máquina de lavar loiça e, dentro de 60 segundos, prima o botão Programa por mais de 5 segundos. Use o botão Programa para percorrer os níveis H1 a H6 de acordo com a dureza da sua água. Prima Power para guardar.

Como encher o depósito de sal?

Retire o cesto inferior e desaperte a tampa do depósito de sal. Coloque o funil (se fornecido) e deite cerca de 1,5 kg de sal para máquina de lavar loiça. Encha o depósito com água até estar cheio, depois aperte bem a tampa. Execute um programa curto imediatamente para evitar corrosão.

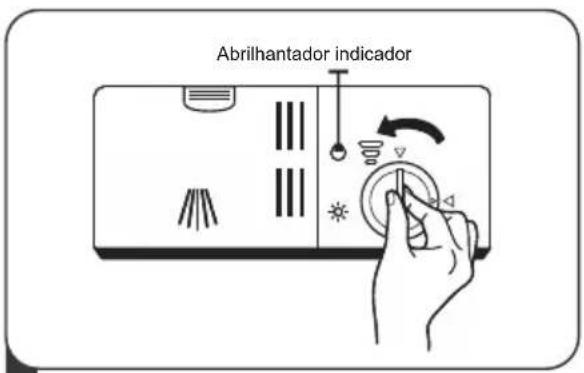

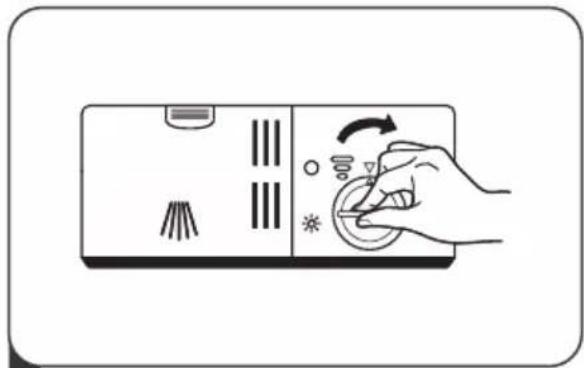

Quando devo reabastecer o abrilhantador?

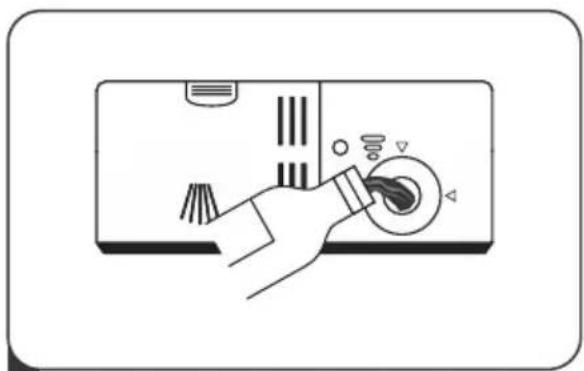

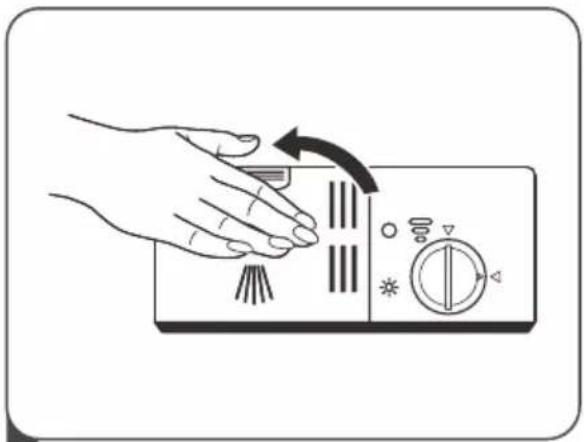

Reabasteça o abrilhantador quando o indicador de abrilhantador acender ou quando o indicador de nível ótico mostrar que o ponto está menos de 1/4 escuro. Para ajustar a dosagem, rode o dial sob a tampa para um número mais alto se aparecerem manchas, ou mais baixo se aparecerem resíduos pegajosos.

Que detergente devo usar?

Use apenas detergente especificamente concebido para máquinas de lavar loiça automáticas. Nunca use sabão, detergente de roupa ou detergente para lavagem à mão. Para melhores resultados, siga as recomendações do fabricante na embalagem do detergente.

Como carregar a loiça corretamente?

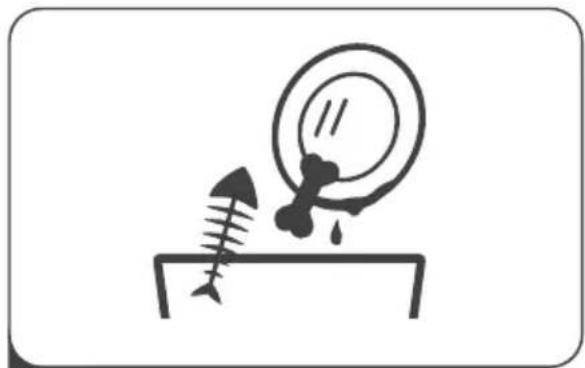

Raspe os grandes restos de comida sem pré-enxaguar. Coloque os itens ocos virados para baixo. Coloque facas afiadas com as pontas para baixo ou horizontalmente. Certifique-se de que os braços aspersores podem rodar livremente. Cesto superior para itens delicados, cesto inferior para panelas e itens pesados.

O que fazer se a máquina de lavar loiça não ligar?

Verifique se o cabo de alimentação está ligado, a porta está bem fechada e o fornecimento de água está ligado. Verifique se o fusível ou disjuntor não está queimado. Se o problema persistir, tente reiniciar a máquina de lavar loiça premindo o botão Power para desligar e ligar.

Como limpar os filtros?

Rode o filtro grosso no sentido anti-horário para desbloquear e levante-o. Puxe o filtro fino do fundo. Enxague ambos em água corrente. Para uma limpeza completa, use uma escova macia. Remonte na ordem inversa e rode no sentido horário para bloquear.

Como limpar os braços aspersores?

Remova o braço aspersor superior segurando a porca e girando no sentido anti-horário. Puxe o braço aspersor inferior para cima. Lave em água morna com sabão e use uma escova macia para limpar os jatos. Reinstale firmemente.

O que significam os códigos de erro E1, E3, E4 e Ed?

E1: Problema de entrada de água (verifique torneira, pressão de água). E3: Avariado elemento de aquecimento. E4: Transbordo ou fuga. Ed: Falha de comunicação entre placas de circuito. Em caso de transbordo, feche o fornecimento de água antes de chamar assistência.

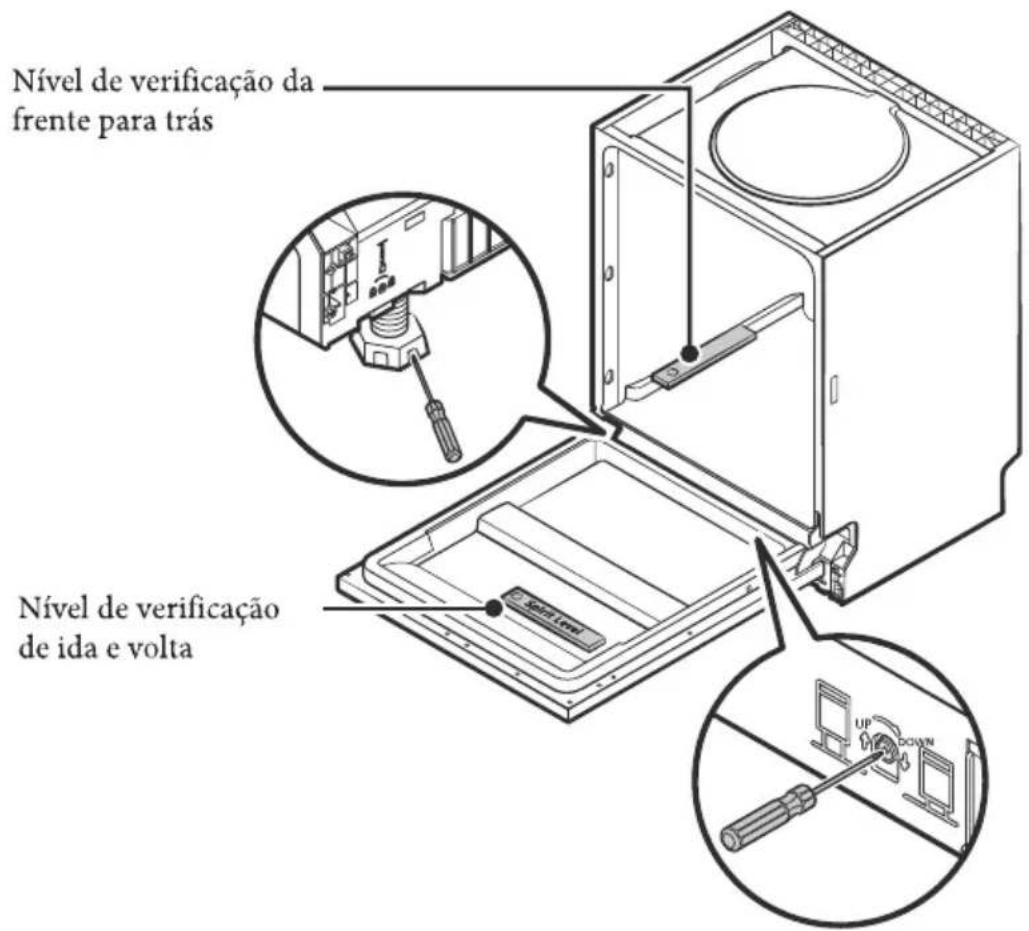

Como instalar a máquina de lavar loiça como embutida?

Selecione um local perto de água e dreno. Conecte a mangueira de entrada à água fria, a mangueira de dreno a um tubo (diâmetro mínimo 4 cm) a uma altura < 1000 mm. Nivele a máquina de lavar loiça usando os pés ajustáveis. Fixe com ganchos de instalação. Ajuste a tensão da mola da porta se for adicionado um painel personalizado.

MANUAL DE UTILIZADOR DIW-BB606 Infiniton

Máquina de lavar louça

Manual de instruções

PARTE I: Versão genérica

DIW-BB606

INFINITON

Por favor, leia este manual cuidadosamente antes de usar a máquina de lavar louça Guarde este manual para referência futura.

CONTEÚDO

01
3 INFORMAÇÃO DE SEGURANÇA
02
8 DESCRIÇÃO DO PRODUTO
03
9 USANDO SUA LAVA-LOUÇA
9 Carregando o sal no amaciante
11 Dicas utilizadas Cesta
04
13 MANUTENÇÃO E LIMPEZA
13 Cuidados externos
13 Atendimento Interno
16 Cuidados de lavar louça
05
17 INSTRUÇÕES DE INSTALAÇÃO
17 Sobre a conexão de energia

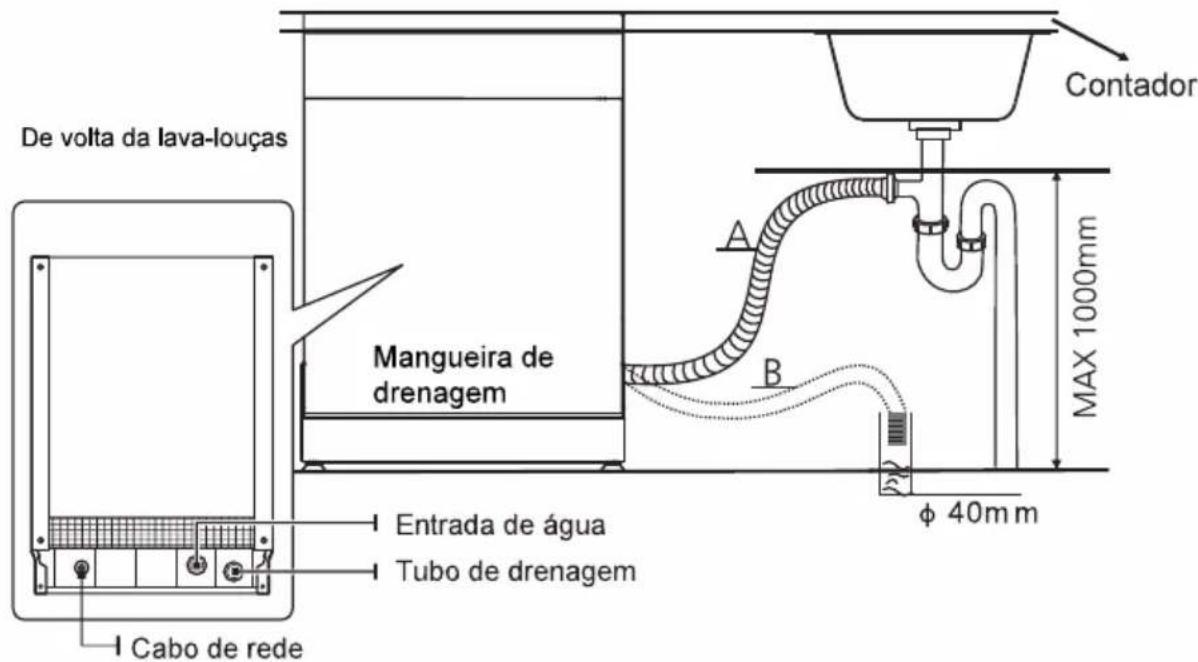

18 Abastecimento de água e drenagem
19 Conexão de mangueiras de drenagem
20 Coloque o dispositivo
20 Instalação independente

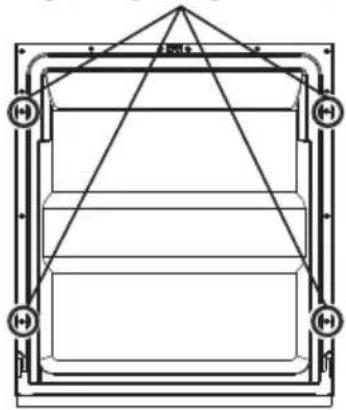

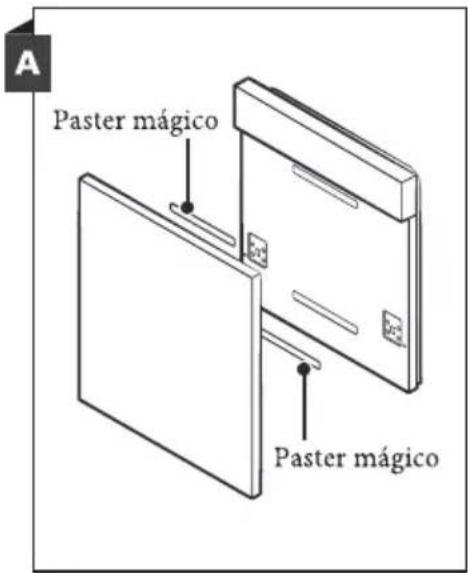

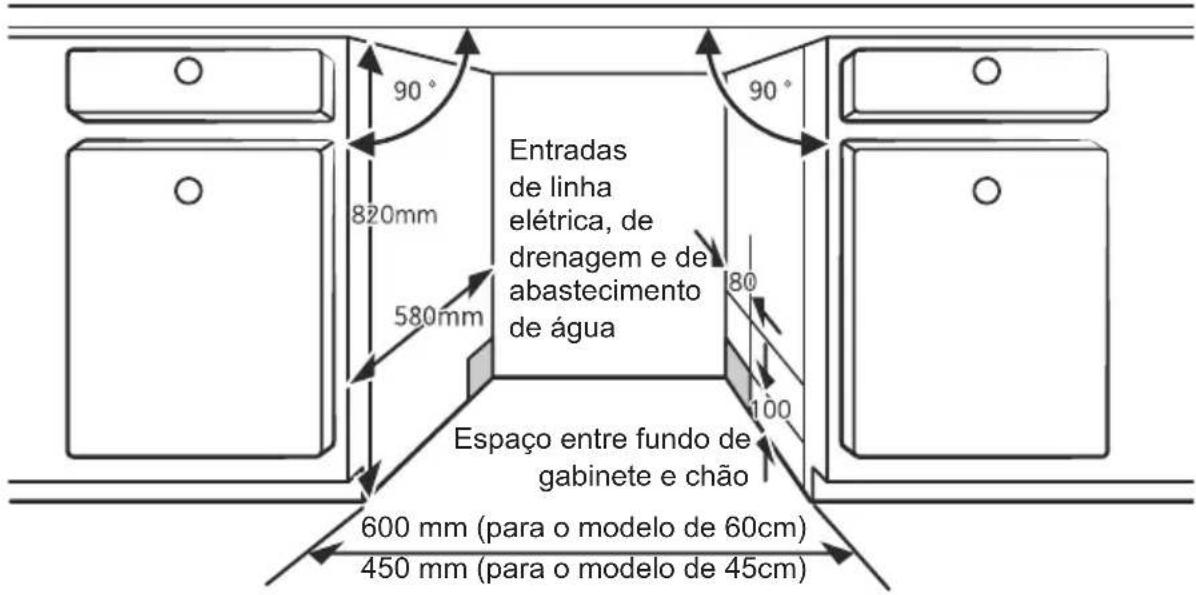

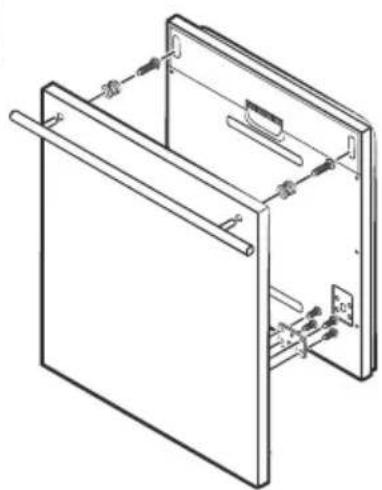

21 Instalação embutida (para o modelo integrado)
06
26 DICAS PARA RESOLVER PROBLEMAS
07

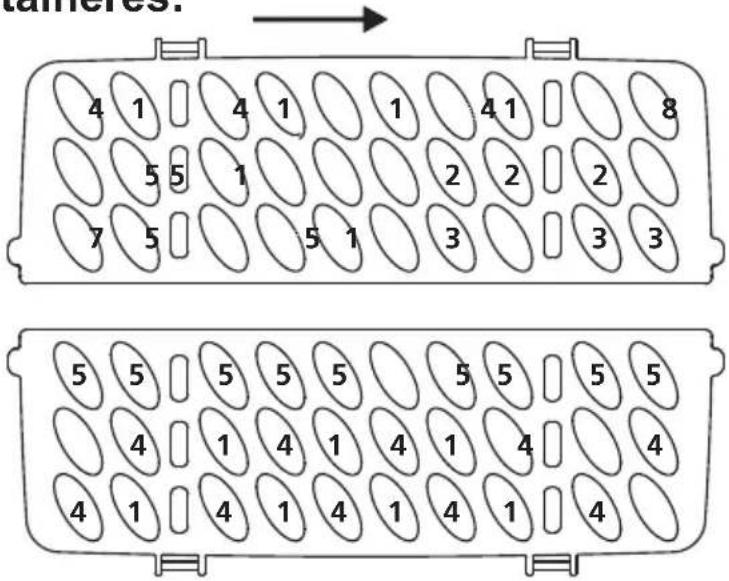

30 CARREGANDO CESTOS DE ACORDO COM EN50242
34 Pontas usadas da cutelaria de cremalheira

NOTA:

• Revisar a seção Sugestões para solução de problemas ajudará você a resolver alguns problemas comuns.
• Se você não conseguir resolver os problemas sozinho, peça ajuda a um técnico profissional.
• O fabricante, seguindo uma política de constante desenvolvimento e atualização do produto, pode fazer modificações sem aviso prévio.
• Se estiver perdido ou desatualizado, você poderá receber um novo manual do usuário do fabricante ou fornecedor responsável.

INFORMAÇÃO DE SEGURANÇA

ADVERTÊNCIA

Ao usar sua lava-louças, siga as precauções listadas abaixo:

Este dispositivo destina-se a ser utilizado em aplicações domésticas e semelhantes, tais como:

- áreas de cozinha para funcionários em lojas, escritórios e outros ambientes de trabalho;

- casas de campo;

- por clientes em hotéis, motéis e outros ambientes residenciais;

- Quartos com cama e café da manhã.

- Este dispositivo pode ser utilizado por crianças a partir dos 8 anos de idade e com pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, se tiverem sido supervisionadas ou instruídas sobre a utilização do dispositivo de forma segura e compreenderem os perigos. envolvido.

- As crianças não devem brincar com o aparelho. Limpeza e manutenção pelo usuário não devem ser realizadas por crianças sem supervisão.

- (Para EN60335-1)

- Este dispositivo não deve ser usado por

- pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimento, a menos que tenham sido dadas

supervisão ou instruções sobre o uso de aparelho por uma pessoa responsável pela sua segurança (Para IEC60335-1)

O material de embalagem pode ser perigoso para as crianças!
Este aparelho é apenas para uso doméstico. Para proteger
- contra o risco de choque elétrico, não mergulhe a unidade, o
- cabo ou o plugue na água ou em outro líquido. Desconecte antes de limpar e executar a manutenção no aparelho.
- Use um pano macio umedecido com sabão neutro e use um pano seco para limpá-lo novamente.

•

Instruções de aterramento

• Este dispositivo deve estar conectado ao terra. No caso de um mau funcionamento ou avaria, o aterramento reduzirá o risco de choque elétrico ao fornecer um caminho de menor resistência à corrente elétrica. Este aparelho está equipado com um plugue condutor de aterramento.
• O plugue deve ser conectado a uma tomada apropriada que esteja instalada e aterrada de acordo com todos os códigos e regulamentações locais.
• A conexão incorreta do condutor de aterramento do equipamento pode resultar em risco de choque elétrico.
• Consulte um eletricista qualificado ou representante de serviço se tiver dúvidas se o aparelho está devidamente aterrado.

- Não modifique a ficha fornecida com o aparelho; Se não couber na tomada.

- Tenha uma tomada adequada instalada por um eletricista qualificado.

- Não abuse, sente-se ou fique em pé na porta da máquina de lavar louça ou na grelha.

- Não opere a sua máquina de lavar louça a menos que todos os painéis do gabinete estejam posicionados corretamente.

- Abra a porta com muito cuidado se a máquina de lavar louça estiver em funcionamento, existe o risco de a água sair.

- Não coloque objetos pesados ou fique de pé na porta quando ela estiver aberta. O dispositivo pode tombar para frente.

• Ao carregar itens para lavar:

1) Coloque objetos afiados para que não danifiquem a vedação da porta; 2) Advertência: facas e outros utensílios com pontas afiadas devem ser colocados na cesta com os pontos voltados para baixo ou colocados horizontalmente.

- Alguns detergentes de louça são fortemente alcalinos. Eles podem ser extremamente perigosos se forem ingeridos. Evite o contacto com a pele e os olhos e mantenha as crianças afastadas da máquina de lavar loiça quando a porta estiver aberta.

- Verifique se o detergente em pó está vazio depois de completar o ciclo de lavagem.

- Não lave artigos de plástico, a menos que estejam marcados com "lava-louças" ou equivalente.

- Para itens de plástico não marcados que não estejam marcados, verifique as recomendações do fabricante.

- Use apenas detergentes e agentes de enxaguamento recomendados para uso em uma máquina de lavar louça automática.

- Nunca use sabão, sabão em pó ou detergente para lavar as mãos em sua máquina de lavar louça.

- A porta não deve ser deixada aberta, pois isso pode aumentar o risco de tropeçar.

Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante ou seu agente de serviço ou por uma pessoa qualificada semelhante para evitar riscos.

- Durante a instalação, a fonte de alimentação não deve ser dobrada ou achatada de forma excessiva ou perigosa.

- Não altere os controles.

- O aparelho deve ser conectado à válvula de água principal com novos conjuntos de mangueiras. Os conjuntos antigos não devem ser reutilizados.

- Para economizar energia, no modo de espera, o aparelho será desligado automaticamente enquanto não houver operação em 15 minutos.

Disposição

- Para descartar o pacote e aparelho por favor, vá para um centro de reciclagem. Portanto, corte o cabo poder e fazer o dispositivo fecho da porta inutilizável.

- Os recipientes de papelão são feitos de papel reciclado e devem ser descartados ao coletar papel usado para reciclagem.

- Ao garantir que este produto seja descartado corretamente, ele ajudará a evitar possíveis consequências negativas para o meio ambiente e a saúde humana, que poderiam ser causadas pelo manuseio inadequado deste produto.

- Para obter informações mais detalhadas sobre como reciclar este produto, entre em contato com o escritório local da cidade e com o serviço de coleta de lixo doméstico.

- DESCARTE: Não descarte este produto como lixo municipal não selecionado. A coleta de tais resíduos separadamente para tratamento especial é necessária.

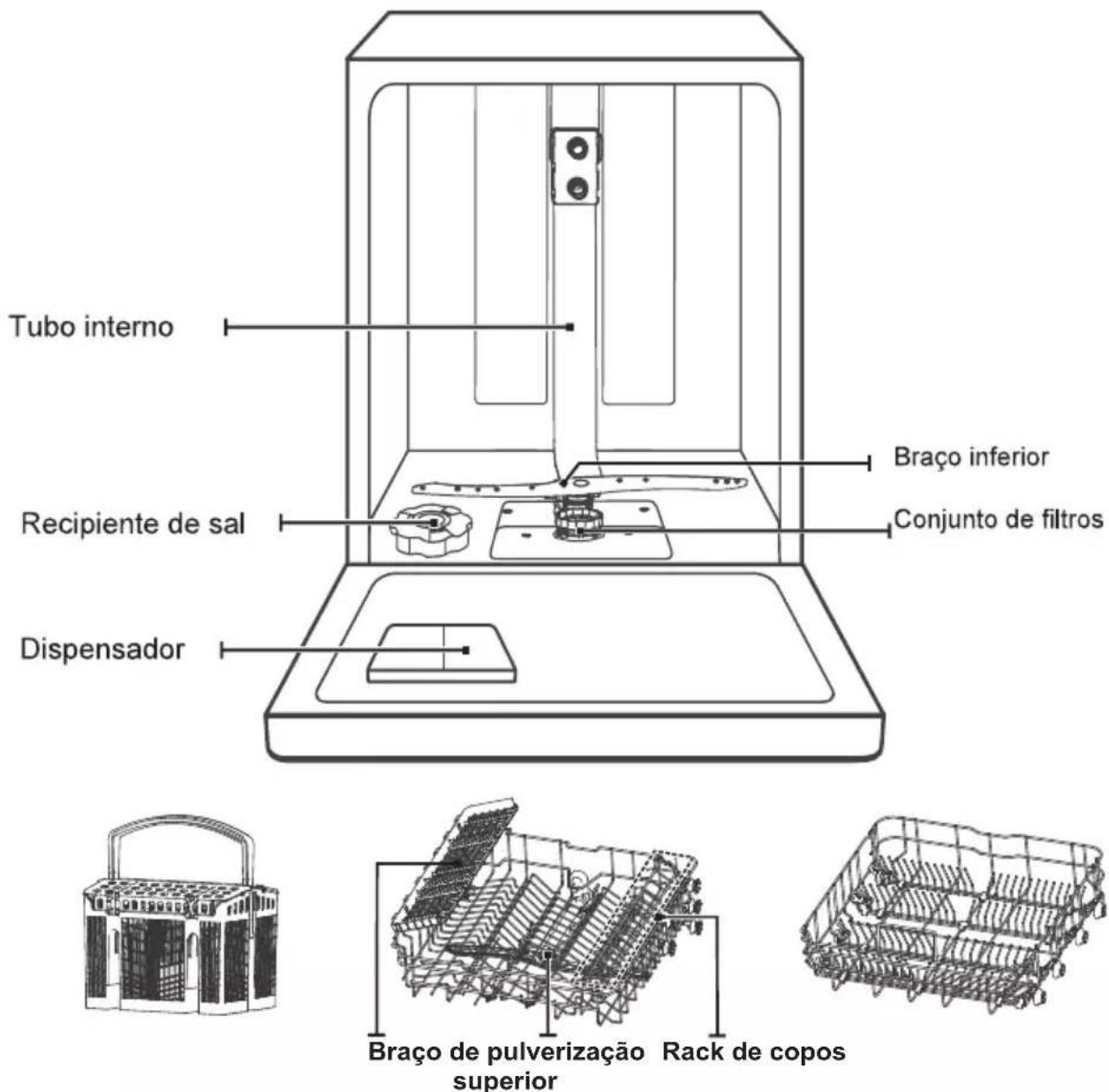

DESCRIÇÃO DO PRODUTO

IMPORTANTE:

Para obter o melhor desempenho da sua lava-louças, leia todas as instruções de operação antes de usá-lo pela primeira vez.

Cesta de talheres Cesta superior Cesta inferior

NOTA:

As imagens são apenas para referência, diferentes modelos podem ser diferentes. Por favor prevaleça em espécie.

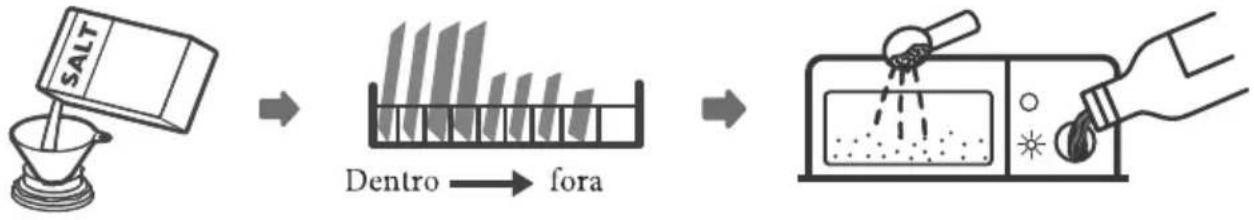

Antes de usar sua máquina de lavar louça:

1. Configurar o amaciador de água
2. Carregando o sal no amaciante de roupas
3. Carregando a cesta
4. Encha o dispensador

Veja seção 1 "Amaciador de água" de PARTE. Veja a seção 1 "Amaciador de água" da PARTE II: II: Versão especial, versão especial, se você precisar configurar o amaciante de água. Se você precisar configurar o purificador de água, consulte

Carregando o sal no amaciante

NOTA

Se o seu modelo não tiver um purificador de água, você pode pular esta seção. Use sempre sal para usar na máquina de lavar louça.

O recipiente de sal está sob o cesto inferior e deve ser preenchido como explicado abaixo:

ADVERTÊNCIA

• Utilize apenas sal especificamente projetado para o uso de lava-louças! Qualquer outro tipo de sal não especificamente projetado para o uso de lava-louças, especialmente sal de cozinha, danificará o amaciante de água. Em caso de danos causados pelo uso de sal inadequado, o fabricante não dá nenhuma garantia nem é responsável pelos danos causados. Basta preencher com sal antes de executar um ciclo.
• Isso evitará que grãos de sal ou água salgada sejam derramados na parte inferior da máquina por um período de tempo que pode causar corrosão.

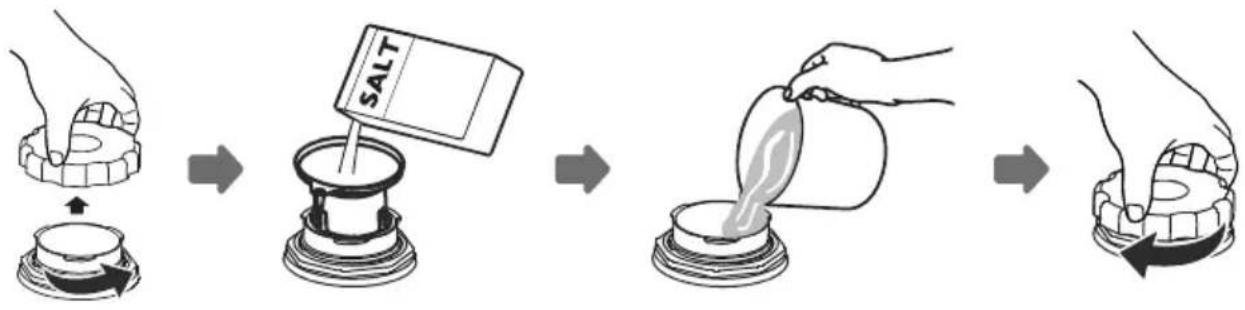

Siga os passos abaixo para adicionar lava-louças salgada:

1. Remova a cesta inferior e desparafuse a tampa do tanque.
2. Coloque a extremidade do funil (fornecida) no orif í cio e deite aproximadamente 1,5 kg de sal para máquina de lavar loiça.
3. Encha o dep ó sito de sal at é ao seu limite máximo com água. É normal que uma pequena quantidade de água saia do recipiente de sal.
4. Depois de encher o recipiente, volte a enroscar a tampa.
5. A luz de advertência do sal não estará mais presente depois que o recipiente de sal tiver sido preenchido com sal.
6. Imediatamente após o enchimento do sal no recipiente de sal, deve ser iniciado um programa de lavagem (sugerimos a utilização de um programa curto). Caso contrário, o sistema de filtragem, a bomba ou outras partes importantes da máquina podem ser danificadas por água salgada. Isso está fora da garantia.

NOTA:

- O recipiente de sal só deve ser reabastecido quando a luz de advertência do sal(→) no painel de controle estiver ligada Dependendo do quão bem o sal se dissolve, a luz de advertência do sal ainda pode estar acesa mesmo que o recipiente de sal esteja ligado. cheio Se não houver luz de advertência de sal no painel de controle (para alguns modelos), você pode estimar quando o sal no amaciante deve ser preenchido pelos ciclos que a máquina de lavar louça executou.

- Se o sal derramou, passe um molho ou um programa rápido para eliminá-lo.

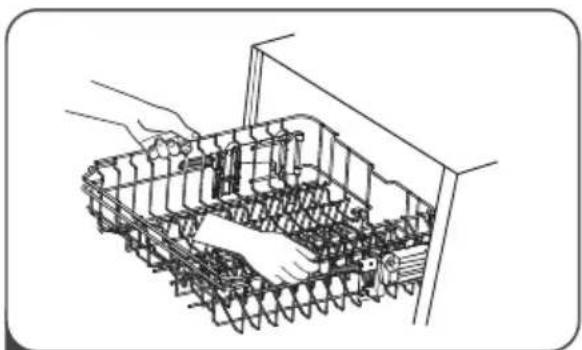

Dicas para usar o cesto

Ajuste do cesto superior

Digite 1:

A altura do cesto superior pode ser facilmente ajustada para acomodar pratos mais altos no cesto superior ou inferior.

1
Retire o cesto superior ..

4
Empurre o cesto superior.

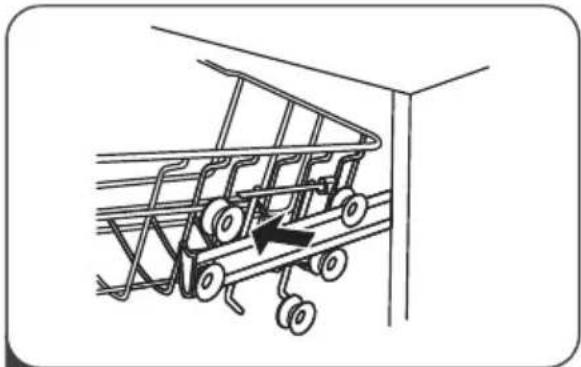

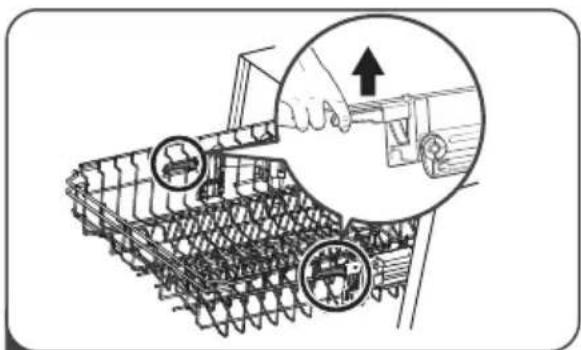

Tipo 2:

1
Para elevar a grade até a posição superior, levante a grade até que os dois lados estejam na mesma altura. A prateleira será protegida em seu lugar.

2
Para abaixar a prateleira, empurre a alça para baixo e solte-a.

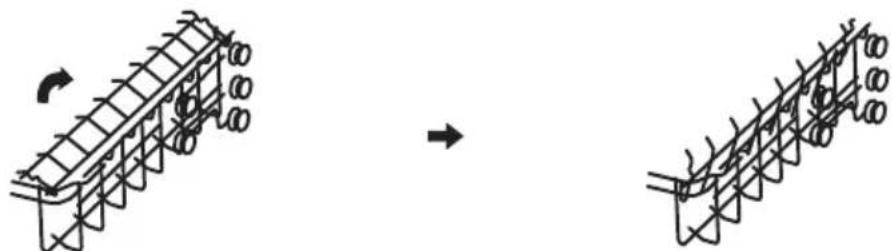

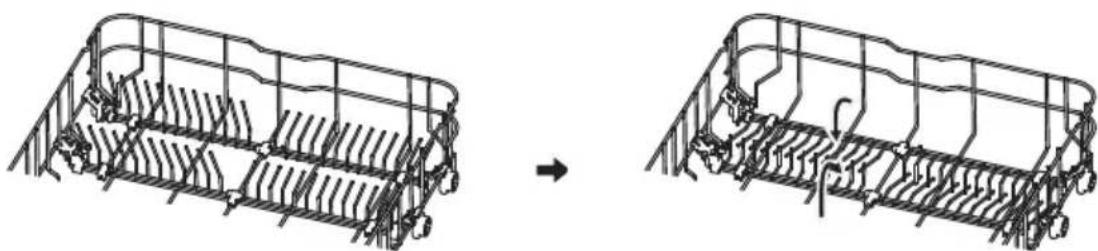

Para deixar espaço para os itens mais altos na cesta da máquina de lavar louças, levante a prateleira da xícara. Então você pode apoiar os copos altos contra ela. Você também pode removê-lo quando seu uso não for necessário.

Os picos são usados para segurar as placas e um prato. Eles podem ser reduzidos para criar mais espaço para itens grandes.

levantar

dobrar de volta

MANUTENÇÃO E LIMPEZA

• Cuidados externos

Um porta e o selo da porta

Limpe regularmente as vedações da porta com um pano macio e úmido para remover os depósitos de alimentos.

Quando a máquina de lavar roupa está carregada, os alimentos e bebidas podem ser retirados da máquina e podem ser usados para limpar a máquina de fazer chá.

Estas superfícies estão fora do gabinete de lavagem e não são acessadas pela água dos braços do pulverizador. Qualquer depósito deve ser limpo antes de ser datado.

O painel de controle

Deve ser limpo para o necessário, ou o painel de controle deve estar limpo, confortável e fácil de usar.

ADVERTÊNCIA

• Para evitar a penetração de água na fechadura da porta e nos componentes elétricos, não use nenhum tipo de aerossol. Nunca use
• limpadores abrasivos ou esfregões em superfícies externas, pois eles podem riscar o acabamento. Algumas toalhas de papel também podem riscar ou deixar marcas na superfície.

• Atendimento Interno

Sistema de filtragem

O sistema de filtragem na base do gabinete de lavagem retém resíduos grosseiros do ciclo de lavagem. Os resíduos brutos coletados podem causar obstrução dos filtros. Verifique a condição dos filtros regularmente e limpe-os, se necessário, sob água corrente. Siga os passos abaixo para limpar os filtros no gabinete de lavagem.

NOTA:

As imagens são apenas para referência, diferentes modelos do sistema de filtragem e os braços do aspersor podem ser diferentes. Por favor, prevaleça em espécie.

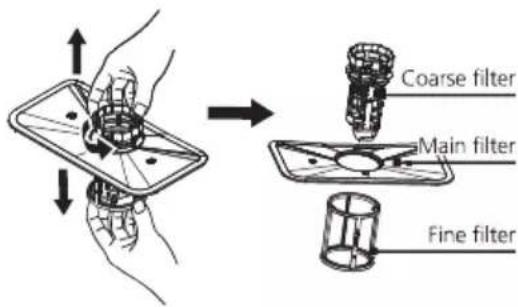

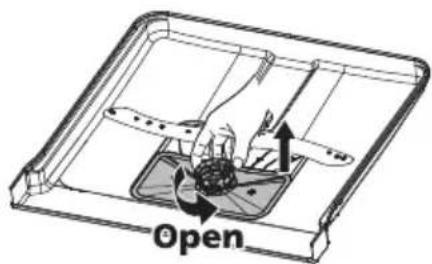

1 Segure o filtro grosso e gire-o no sentido anti-horário para destravar o filtro. Levante o filtro para cima e para fora da máquina de lavar louça.

2 O filtro fino pode ser removido da parte inferior do conjunto do filtro. O filtro grosso pode ser separado do filtro principal pressionando suavemente as abas na parte superior e puxando-o.

3 Restos alimentares maiores podem ser limpos lavando o filtro com água corrente. Para uma limpeza mais completa, use uma escova de limpeza macia.

4 Remonte os filtros na ordem inversa da dispersão, substitua o elemento filtrante e gire-o no sentido horário até a seta de fechamento.

ADVERTÊNCIA

• Não aperte demais os filtros. Substitua os filtros em sequência com segurança, caso contrário, sujeira pesada pode entrar no sistema e causar um bloqueio.
• NUNCA use a máquina de lavar louça sem filtros no lugar. A substituição inadequada do filtro pode reduzir o nível de desempenho do aparelho e danificar os pratos e utensílios.

Braços de pulverização

É necessário limpar regularmente os braços de aspersão para produtos químicos de água dura que obstruam os jatos e os mancais do braço de pulverização.

Para limpar os braços de pulverização, siga as instruções abaixo:

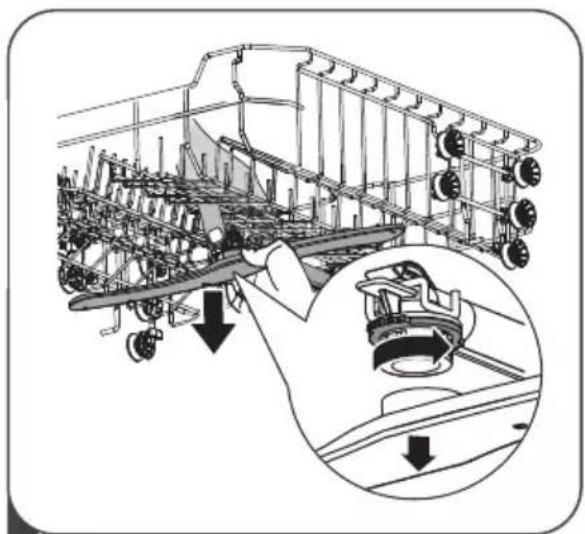

Para remover o braço de pulverização superior, segure a porca no centro da roda e gire o braço de pulverização no sentido anti-horário para removê-lo.

2 Para remover o braço de pulverização inferior, puxe o braço de pulverização para cima.

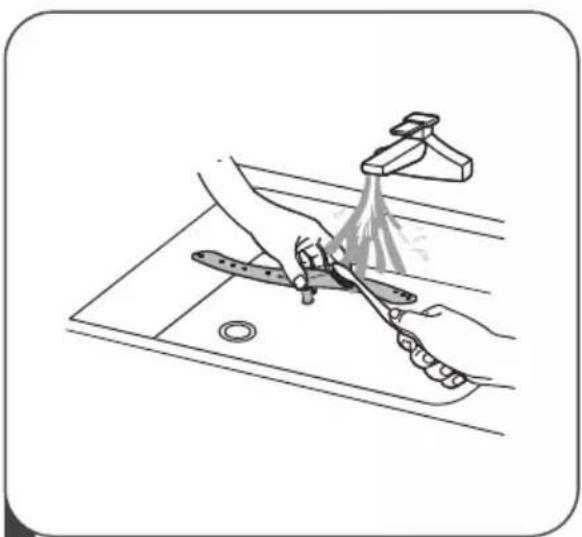

3 Lave os braços com água morna e sabão e use uma escova macia para limpar os jatos. Substitua-os depois de enxaguá-los completamente.

Cuidados de lavar louça

Precaução de gelo

Tome medidas de proteção contra congelamento na máquina de lavar louça no inverno. A cada cinco ciclos de lavagem, opere da seguinte forma

1. Corte a corrente elétrica na máquina de lavar louça na fonte de suprimento.
2. Desligue o fornecimento de água e desconecte o tubo de entrada de água da válvula de água.
3. Drene a água do tubo de entrada e da válvula de água. (Use uma panela para recolher a água)
4. Reconecte a mangueira de entrada de água à válvula de água.
5. Remova o filtro no fundo da cuba e use uma esponja para absorver a água no cárter.

Depois de cada lavagem

Depois de cada lavagem, fechar o fornecimento de água para o aparelho e permitir um pouco aberta, de modo a que a humidade e os odores não são presos no interior da porta.

Remova o plugue

Sempre remova o plugue do soquete antes de limpar ou executar a manutenção. Sem solventes ou limpeza abrasiva

Para limpar o exterior e as peças de borracha da máquina de lavar louça, não use solventes ou produtos de limpeza abrasivos. Basta usar um pano com água morna e sabão.

Para remoção de manchas ou manchas a partir da superfície interna, um pano embebido com água e um pouco de vinagre ou um produto de limpeza feitos especificamente para máquinas de lavar louça.

Quando não está em uso por um longo tempo

Recomenda-se para executar um ciclo de lavagem da máquina de lavar louça está vazio, em seguida, remover a ficha da tomada, desligar a água e deixar a porta aberta ligeiramente aparelho. Isso ajudará os vedantes da porta a durarem mais e impedir a formação de odores no interior do aparelho.

Mova o dispositivo

Se o aparelho se mover, tente mantê-lo na posição vertical. Se for absolutamente necessário, você pode ficar de costas.

INSTRUÇÕES DE INSTALAÇÃO

ADVERTÊNCIA

Risco de Choque Elétrico Desconecte a energia elétrica antes de instalar a máquina de lavar louça. Caso contrário, morte ou choque elétrico podem resultar.

⚠️ Atenção

A instalação dos tubos e equipamentos elétricos deve ser realizada por profissionais.

• Sobre a conexão de energia

ADVERTÊNCIA

Para segurança pessoal:

• Não use um cabo de extensão ou plugue adaptador com este aparelho.
• Em nenhuma circunstância corte ou remova a conexão de aterramento do cabo de alimentação.

Requisitos elétricos

Consulte a etiqueta de classificação para a tensão nominal e conecte a máquina de lavar louça à fonte de energia adequada. Use o fusível 10A / 13A / 16A requerido, o fusível ou disjuntor de tempo recomendado e forneça um circuito separado que sirva somente a este aparelho.

Conexão elétrica

Certifique-se de que a tensão e a frequência da corrente correspondem às da placa de classificação. Basta inserir o plugue em uma tomada devidamente aterrada. Se a tomada elétrica à qual o dispositivo deve estar conectado não for adequada ao plugue, substitua o plugue, em vez de usar um adaptador ou algo semelhante, pois eles podem causar superaquecimento e queimaduras.

⚠ Certifique-se de que haja uma conexão de aterramento correta antes de usar

Abastecimento de água e drenagem

Conexão de água fria

Ligue a mangueira de alimentação água fria para um conector de rosca de 3/4 (polegadas) e certifique-se que está bem protegido em seu lugar.

Se os canos de água são novos ou não foram utilizados para um

Por um período prolongado de tempo, corra a água para se certificar de que a água está limpa. Este aqui cuidado é necessário para evitar o risco de entrar água bloquear e danificar o dispositivo.

mangueira de fornecimento comum

Sobre a mangueira de alimentação de segurança

A mangueira de alimentação de segurança é composta por paredes duplas. O sistema de mangueiras garante sua intervenção, bloqueando o fluxo de água no caso de a mangueira de alimentação estar quebrada e quando o espaço de ar entre a mangueira de suprimento e a mangueira corrugada externa estiver cheio de água.

ADVERTÊNCIA

Uma mangueira que se conecta à pia pode explodir se for instalada na mesma linha de água que a lavadora de louças. Se a sua pia tiver uma, recomenda-se desconectar a mangueira e cobrir o orifício.

Como conectar a mangueira de suprimento de segurança

1. Puxe as mangueiras de alimentação de segurança completamente para fora do compartimento de armazenamento localizado na parte traseira da máquina de lavar louça.
2. Aperte os parafusos da mangueira de segurança na torneira com rosca de 3/4 pol.
3. Ligue a água completamente antes de ligar a máquina de lavar loiça.

Como desconectar a mangueira de suprimento de segurança

1. Desligue a água.
2. Desaparafuse a mangueira de alimentação de segurança da torneira.

Conexão de mangueiras de drenagem

Insira a mangueira de drenagem em um tubo de drenagem com um diâmetro mínimo de 4 cm ou deixe-a entrar na pia, certificando-se de evitar dobrá-la ou comprimi-la. A altura do tubo de drenagem deve ser inferior a 1000 mm. A extremidade livre da mangueira não deve ser submersa em água para evitar que se retraia.

⚠ Fixar com segurança a mangueira de drenagem na posição A ou na posição B

Como drenar o excesso de água das mangueiras

Se a pia for 1000 mais alta do solo, o excesso de água nas mangueiras não pode ser drenado diretamente para a pia. Será necessário drenar o excesso de água das mangueiras em um recipiente ou recipiente adequado que seja mantido fora e abaixo da pia.

Saída de água

Ligue a mangueira de drenagem de água. A mangueira de drenagem deve estar devidamente instalada para evitar vazamento de água. Certifique-se de que a mangueira de drenagem de água não esteja dobrada ou esmagada.

Mangueira de extensão

Se você precisar de uma extensão de mangueira de drenagem, certifique-se de usar uma mangueira de drenagem similar.

Não deve exceder 4 metros; caso contrário, o efeito de limpeza da máquina de lavar louça poderia ser reduzido

Conexão sifão

A conexão de resíduos deve ser inferior a 100 cm (máximo) da parte inferior da placa. A mangueira de drenagem de água deve ser fixada

Posicionar o aparelho

Posicione o aparelho no local desejado. A parte de trás deve assentar contra a parede atrás dela e os lados, ao longo dos gabinetes ou paredes adjacentes. A máquina de lavar louça está equipada com mangueiras de abastecimento e drenagem de água que podem ser posicionadas para os lado direito ou esquerdo para facilitar a instalação adequada.

Nivelando o aparelho

Quando o aparelho estiver posicionado para o nivelamento, a altura da máquina de lavar louça pode ser alterada através do ajuste do nível de aparafusamento dos pés.

Em qualquer caso, o aparelho não deve ser inclinado mais do que 2°.

Instalação embutida (para o modelo integrado)

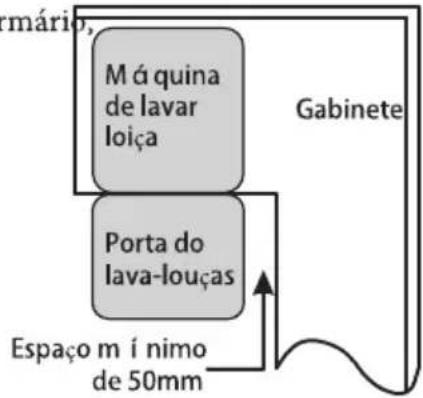

Passo 1. Seleccionando o melhor local para a máquina de lavar louça

A posição de instalação da máquina de lavar louça deve estar próxima às mangueiras de entrada e drenagem existentes e ao cabo de alimentação. Ilustrações das dimensões de gabinete e posição de instalação da máquina de lavar louça.

1. Menos de 5 mm entre a parte superior da máquina de lavar louça e o gabinete e a porta externa alinhada ao gabinete.

1. Se a máquina de lavar louça estiver presa no canto do armári deve haver algum espaço quando a porta se abre

NOTA:

Dependendo de onde sua tomada de energia está localizada, você pode ter que fazer um furo no lado oposto do gabinete.

Etapa 2. Dimensões e instalação do painel estético

O painel de madeira estético pode ser processado de acordo com os desenhos de instalação.

Modelo semi-integrado

O pino mágico A e o pino mágico B deslocam-se, o pino mágico A no painel de madeira estética e o pino mágico em feltro B na porta exterior da máquina de lavar loiça (ver figura A). Depois de fixar o painel, prenda o painel à porta externa com parafusos e parafusos (consulte a figura B).

1. Pegue os quatro parafusos curtos

1. Aperte os quatro parafusos compridos

Modelo totalmente integrado

Instale o gancho no painel de madeira estética e coloque o gancho na ranhura da porta exterior da máquina de lavar loiça (consulte a figura A). Depois de fixar o painel, prenda o painel à porta externa com parafusos e parafusos (consulte a figura B).

A

B
1. Pegue os quatro parafusos curtos

1. Aperte os quatro parafusos compridos

Etapa 3. Ajuste da tensão da mola da porta

Etapa 4. Etapas de Instalação da Máquina de Lavar Louça

Veja os passos de instalação especificados na instalação. Veja os passos de instalação especificados nos desenhos de instalação.

1. Fixe a faixa de condensação abaixo da superfície de trabalho do gabinete. Certifique-se de que a faixa de condensação esteja alinhada com a borda da superfície de trabalho. (Passo 2)
2. Conecte a mangueira de entrada ao suprimento de água fria.
3. Conecte a mangueira de drenagem.
4. Conecte o cabo de força.
5. Coloque a máquina de lavar loiça no seu lugar. (Estágio 4)
6. Nivele a máquina de lavar louça. A parte de trás pode ser ajustada a partir da frente da máquina de lavar louça, girando o parafuso Philips no meio da base da máquina de lavar louça com um parafuso Philips. Para ajustar as pernas dianteiras, use uma chave de fenda e gire as pernas dianteiras até que a máquina esteja nivelada. (Etapa 5 a etapa 6)
7. Instale a porta do móvel na porta exterior da máquina de lavar loiça. (Etapa 7 a etapa 10)
8. Ajuste a tensão das molas da porta com uma chave Allen que gira no sentido horário para apertar as molas da porta esquerda e direita. Caso contrário, pode danificar a sua máquina de lavar loiça. (Etapa 11)
9. A máquina de lavar loiça deve estar segura no lugar. Existem duas maneiras de fazer isso:

A. Superfície de trabalho normal: coloque o gancho de instalação na ranhura do plano lateral e fixe-o à superfície de trabalho com os parafusos de madeira.
B. Tampo de trabalho em mármore ou granito: Fixe o lado com o Parafuso.

Etapa 5. Nivelando a lava-louças

A máquina de lavar loiça deve estar nivelada para o correcto funcionamento do porta-loiça e para o desempenho de lavagem.

1. Coloque um nível de bolha na porta e no trilho dentro da banheira como mostrado para verificar se a máquina está nivelada.
   2 Nivele a máquina de lavar louça ajustando as três pernas de nivelamento individualmente.
2. Quando nivelar a máquina de lavar loiça, tenha cuidado para não deixar a máquina de lavar louça virar.

NOTA:

A altura máxima de ajuste dos pés é de 50 mm.

Antes de chamar o serviço

Revisar as caixas nas páginas a seguir pode impedir que você chame para obter serviço.

Problema	Causas possíveis	O que fazer
A máquina de lavar louça não inicia	Fusível queimado ou circuito rompido.	Substitua o fusível ou reinicie o disjuntor. Remova qualquer outro aparelho que compartilhe o mesmo circuito com a máquina de lavar louça.
	A fonte de alimentação não está ligada.	Certifique-se de que a máquina de lavar loiça esteja ligada e que a porta esteja bem fechada. Certifique-se de que o cabo de alimentação esteja conectado corretamente à tomada elétrica.
	A pressão da água é baixa	Verifique se o fornecimento de água está conectado corretamente e se a água está ligada.
	A porta da máquina de lavar loiça não está bem fechada.	Certifique-se de fechar a porta corretamente e conectá-la.
Água não bombeada da lava-louças	Mangueira de drenagem torcida ou presa.	Verifique a mangueira de drenagem.
	Filtro entupido	Verifique o filtro grosseiramente.
	Pia da cozinha preso.	Verifique a pia da cozinha para se certificar de que está drenando bem. Se o problema é que a pia da cozinha não está drenando, você pode precisar de um encanador em vez de um técnico de máquina de lavar louça.
Espuma na banheira	Detergente incorretoAuxiliar de enxágüe derramado.	Use apenas detergente especial para lavar louça para evitar formação de espuma. Se isso ocorrer, abra a máquina e deixe a espuma evaporar. Adicione 1 litro de água fria ao fundo da lava-louças. Feche a porta da máquina de lavar louça e selecione qualquer ciclo. Inicialmente, a máquina de lavar louça irá drenar a água. Abra a porta após a conclusão do estágio de drenagem e verifique se a espuma desapareceu. Repita se necessário.Sempre limpe os derramamentos de abrilhantador imediatamente.
Interior manchado de la tina	Você pode ter usado detergente com coloração	Certifique-se de que o detergente não tenha corante.
Filme branco na superfície interna	Minerais da água dura	Para limpar o interior, use uma esponja úmida com detergente e use luvas de borracha. Nunca use qualquer produto de limpeza que não seja detergente para máquinas de lavar louça, caso contrário poderá ocorrer espuma ou espuma.
Há manchas de ferrugem nos talheres	Os itens afetados não são resistentes à corrosão.	Evite lavar itens que não sejam resistentes à corrosão na máquina de lavar louça.
	Um programa não foi executado depois que o sal da lava-louças foi adicionado. Traços de sal entraram no ciclo de lavagem.	Nenhum programa foi executado depois de adicionar o sal da máquina de lavar louça. Traços de sal entraram no ciclo de lavagem.
	A capa mais macia está solta	Verifique se a tampa do descalcificador está firme.
Batendo o barulho na máquina de lavar louça	Um braço de spray está atingindo um item em uma cesta	Interrompa o programa e reorganize os elementos que obstruem o braço de pulverização..
Ruído na lava-louças	Os itens de louça estão soltos na máquina de lavar louça ..	Interrompa o programa e reorganize os elementos da mesa.
Acertando o barulho nos canos de água	Isso pode ser causado pela instalação no site ou pela seção cruzada do pipe.	Isto não tem influência na função da máquina de lavar louça. Em caso de dúvida, entre em contato com um encanador qualificado.
Os pratos não estão limpos	As placas não foram carregadas corretamente.	Veja as notas em "Carregar e descarregar sua máquina de lavar loiça".
	O programa não foi poderoso o suficiente.	Selecione um programa mais intensivo.
Os pratos não estão limpos	Não foi dispensado detergente suficiente.	Use mais detergente ou nude o seu detergente.
	Os itens estão bloqueando o movimento dos braços do pulverizador.	Reorganize os elementos para que o spray possa girar livremente.
	A combinação de filtros não está limpo ou não está colocado corretamente na base do gabinete de lavagem. Isso pode fazer com que os jatos do braço pulverizador fiquem bloqueados.	Limpe e / ou ajuste o filtro corretamente. Limpe os jatos do braço de pulverização.
Cloudiness em copos.	Combinação de água macia e muito detergente	Use menos detergente se você tiver água mole e selecione um ciclo mais curto para lavar o material de vidro e limpá-lo.
Manchas brancas aparecem em pratos e copos.	A área de água dura pode causar depósitos de calcário.	Adicione mais detergente.
Marcas pretas ou cinzas nas placas	Utensílios de alumínio foram esfregados contra os pratos	Use um limpador abrasivo suave para remover essas marcas.
Detergente deixado no dispensador	As placas bloqueiam o dispensador de detergente	Recarregue os pratos adequadamente
Os pratos não estão secando	Carregamento incorreto	Carregue a máquina de lavar louça conforme sugerido nas instruções.
	Os pratos são removidos cedo demais	Não esvazie a sua máquina de lavar louça imediatamente após a lavagem. Abra a porta ligeiramente para que o vapor saia. Remova os pratos até que a temperatura interna esteja segura ao toque. Descarregue primeiro o cesto inferior para evitar que a água caia do cesto superior.
Os pratos não estão secando	O programa errado foi selecionado.	Com um programa curto, a temperatura de lavagem é menor, diminuindo o desempenho de limpeza. Escolha um programa com tempo de lavagem longo.
	Uso de talheres com revestimento de baixa qualidade.	A drenagem de água é mais difícil com esses itens. Talheres ou pratos deste tipo não são adequados para lavar na máquina de lavar loiça.

Número Item
7	Pratos de Sobremesa
8	Pratos
9	Pratos de sopa
10	P r a t o O v a l
11	Pratos pequenos
12	Pratos fundos
13	Taças de vidro
14	Taças de sobremesa
15	Cesta de talheres

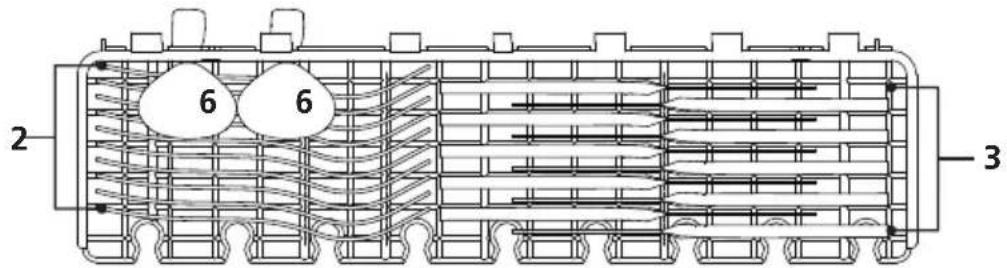

3. Cesta de talheres:

NOTA:

Por favor, coloque os produtos mais leves na prateleira. O peso total é inferior a 1,5 kg.

4. Cesta de talheres:

Informações para testes de comparabilidade de acordo com EN 60436 Capacidade: 13definições de local Posição da cesta superior: posição inferior Programa: ECO Definição de abrilhantador: MAX Definição de amaciador: H3

Número Item

1 Colheres de sopa

2 Garfos

3 Facas

4 Colheres de chá

5 Colheres de sobremesa

6 Colheres de serviço

7 Garfos de serviço

8 Conchas de molho

Máquina de lavar louça

Manual de instruções

PARTE II: Versão Especial

DIW-BB606

INFINITON

Por favor, leia este manual cuidadosamente antes de usar a máquina de lavar louça Guarde este manual para referência futura.

CONTENTS

01

4 USANDO SUA MÁQUINA DE LAVAR
4 LOUÇAS Painel de Controle
6 Amaciador de Água
7 Preparando e Carregando Pratos

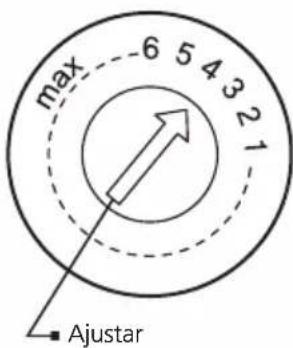

10 Função do Auxiliar de Enxaguamento e
11 Detergente Enchendo o Reservatório de
12 Auxiliar de Enxaguamento

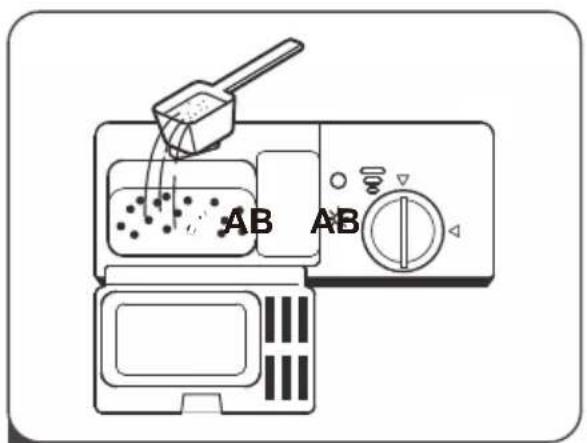

13 Preenchendo o Dispensador de Detergente
13 PROGRAMAÇÃO DA MÁQUINA lava-louças
14 Começando uma lavagem de ciclo

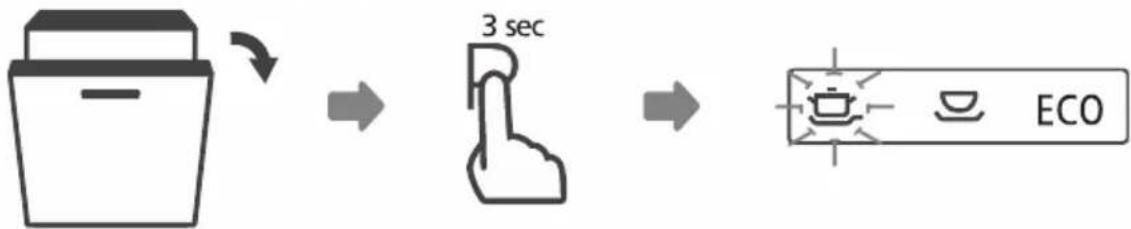

14 Alterar o ciclo médio do programa

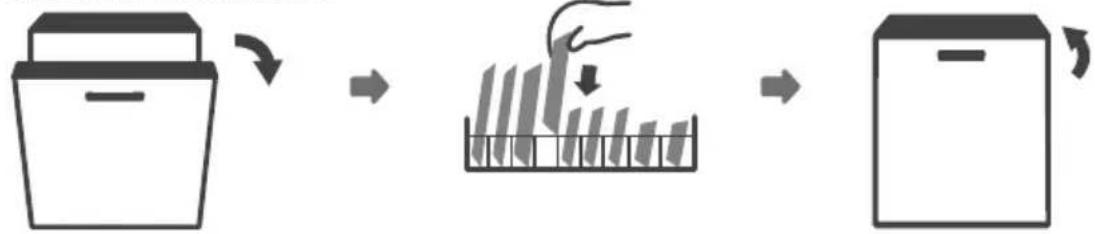

15 Esqueça Para Adicionar Um Prato?
16 CÓDIGOS DE ERROR
INFORMAÇÃO TÉCNICA

02

03

04

NOTA:

• Se você não conseguir resolver os problemas sozinho, peça ajuda a um técnico profissional.
• O fabricante, seguindo uma política de constante desenvolvimento e atualização do produto, pode fazer modificações sem aviso prévio.
• Se estiver perdido ou desatualizado, você poderá receber um novo manual do usuário do fabricante ou fornecedor responsável.

GUIA DO USUÁRIO RÁPIDO

Por favor, leia o conteúdo correspondente no manual de instruções para o método operacional detalhado.

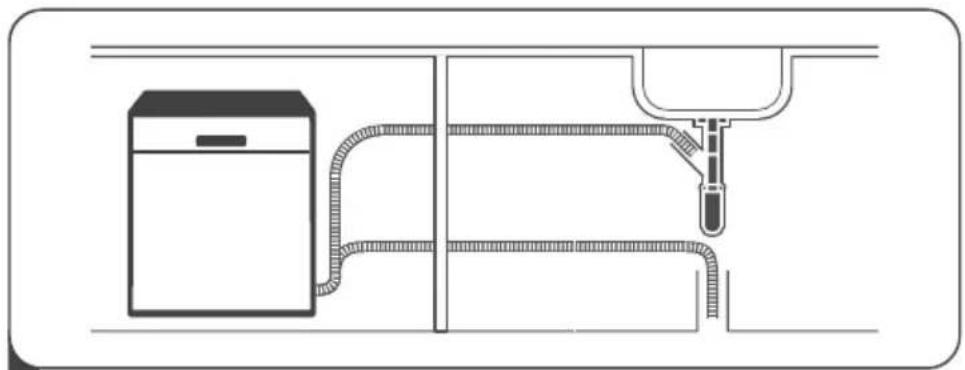

1 Instale a máquina de lavar louça

(Por favor, verifique a seção 5 "INSTRUÇÕES DE INSTALAÇÃO"

de PARTE I : Versão Genérica.)

2 Removendo o resíduo maior nos talheres

5 Selecionando um programa e executando a máquina de lavar louça

1	Ignição	Pressione este botão para ligar sua máquina de lavar louça, a tela acende.
2	Programa	Pressione este botão para selecionar o programa de lavagem apropriado, o indicador correspondente será aceso.
3	Demora	Pressione este botão para definir as horas atrasadas para lavagem. Você pode atrasar o início da lavagem até 24 horas. Uma pressão neste botão atrasa o início da lavagem em uma hora.
4	Meia carga	Para cargas pequenas, você pode usar apenas o rack superior ou inferior para economizar energia. Cada vez que o botão Half-Load é pressionado, o ciclo é feito apenas entre o rack superior e o rack inferior.

Exibição

5 Tela deexibição		Para mostrar o tempo de lembrança e tempode atraso, códigos de erro, etc.
		Para mostrar o tempo de lembrança e tempode atraso, códigos de erro, etc.
6 Tela do programa		IntensivoItens muito sujos incluem panelas e frigideiras. Com secado em comida.
		UniversalPara cargas normalmente sujas, como panelas, pratos, copos e panelas levemente sujas.ECO
	ECO	Este é o programa padrão adequado para cargas normalmente sujas, como panelas, pratos, copos e panelas levemente sujas.Vidro
	[6x56]	Para louças e vidros levemente sujos.90 minutos
		Para cargas normalmente sujas que precisam de lavagem rápida.Rápido
		Uma lavagem mais curta para cargas levemente sujas que não precisam de secagem.Absorver
		Para enxaguar os pratos que você pretende lavar mais tarde naquele dia.
7 Indicador de aviso		AbrilhantadorSe o indicador “” estiver aceso, significa que a máquina de lavar loiça está fraca no abrilhantador da máquina de lavar loiça e requer uma recarga.Sal
		Se o indicador “” estiver aceso, significa que a máquina de lavar loiça está com pouco sal na máquina de lavar loiça e precisa de ser reabastecida.

Amaciador de Água

O amaciador de água deve ser ajustado manualmente, usando o mostrador de dureza da água.

O amaciador de água é projetado para remover minerais e sais da água, o que teria um efeito prejudicial ou adverso sobre o funcionamento do aparelho.

Quanto mais minerais houver, mais difícil será a sua água.

O amaciante deve ser ajustado de acordo com a dureza da água em sua área.

Sua autoridade local de água pode aconselhá-lo sobre a dureza da água em sua área.

Ajustando o consumo de sal

A máquina de lavar loiça foi concebida para permitir o ajuste da quantidade de sal consumida com base na dureza da água utilizada. O objetivo é otimizar e personalizar o nível de consumo de sal.

Por favor, siga os passos abaixo para o ajuste no consumo de sal.

1. Ligue o aparelho;
2. Pressione o botão Programa por mais de 5 segundos para iniciar o modelo de ajuste de amaciamento de água dentro de 60 segundos após o aparelho ter sido ligado;
3. Pressione o botão Programa para selecionar o conjunto adequado de acordo com o seu ambiente local, os conjuntos serão alterados na seguinte sequência:
4. H1->H2->H3->H4->H5->H6;
5. Pressione o botão Liga / Desliga para finalizar o modelo de configuração.

DUREZA DA ÁGUA				Nível de amaciador de água	Consumo de sal (gram/cycle)
German ^ dH	French ^ fH	British ^ Clarke	MmoH
0 - 5	0 - 9	0 - 6	0 - 0.94	H1	0
6 - 11	10 - 20	7 - 14	1.0 - 2.0	H2	9
12 - 17	21 - 30	15 - 21	2.1 - 3.0	H3	12
18 - 22	31 - 40	22 - 28	3.1 - 4.0	H4	20
23 - 34	41 - 60	29 - 42	4.1 - 6.0	H5	30
35 - 55	61 - 98	43 - 69	6.1 - 9.8	H6	60

1°dH=1.25 °Clarke=1.78 °fH=0.178mmol/l

Contacte o seu conselho de água local para obter informações sobre a dureza do seu abastecimento de água.

Por favor, verifique a seção 3 "Carregando o sal no amaciante" Por favor, verifique a seção 3 "Carregando o sal no amaciante" da PARTE de PARTE I: I: versão genérica, se a sua máquina de lavar loiça não tem sal.Generic Version, Se sua máquina de lavar louça faltar sal.

NOTA:

Se o seu modelo não possui amaciador de água, você pode pular esta seção. Amaciador de Água

A dureza da água varia de lugar para lugar. Se água dura for usada na lava-louças, depósitos se formarão nos pratos e utensílios.

O aparelho é equipado com um amaciante especial que usa um recipiente de sal especificamente projetado para eliminar calcário e minerais da água.

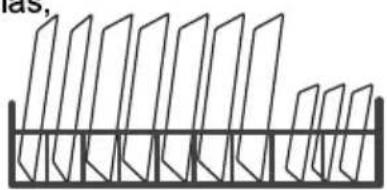

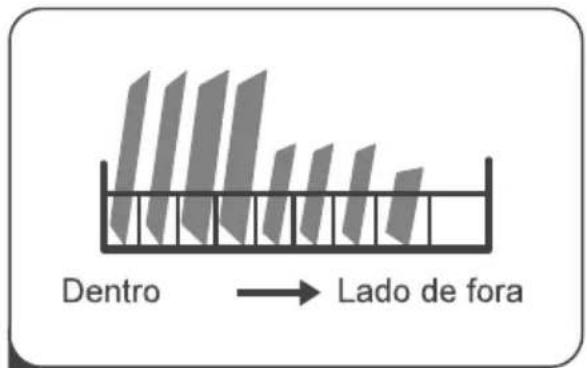

Preparando e Carregando Pratos

• Considere a compra de utensílios identificados como à prova de lava-louças.
• Para itens específicos, selecione um programa com a menor temperatura
• possível. Para evitar danos, não retire o vidro e os talheres da máquina de lavar louça imediatamente após o término do programa.

Para lavar os seguintes talheres / pratos Não são adequados

• Talheres com madeira de chifre de madeira ou pegas de madrepérola
• Artigos de plástico que não são resistentes ao calor
• Talheres mais antigos com peças coladas que não são resistentes à
  • temperatura Itens de cutelaria ou pratos colados
  • Artigos de peltre ou cooper
• Copo de cristal
  • Artigos de aço sujeitos a ferrugem
• Bandejas de madeira
• Itens feitos de fibras sintéticas São de aptidão limitada

Alguns tipos de óculos podem tornar-se opacos após um grande número de
lavagens Peças de prata e alumínio tendem a descolorar durante a lavagem
Os padrões de vidro podem desbotar se a máquina for lavada com frequência

Recomendações para o carregamento da máquina de lavar louça

Raspe qualquer grande quantidade de comida restante. Suavizar os restos de comida queimada em panelas. Não é necessário enxaguar a louça com água corrente.

Para um melhor desempenho da máquina de lavar louça, siga estas diretrizes de carregamento.

(Recursos e aparência de cestas e cestas de talheres podem variar de seu modelo.)

Coloque os objetos na máquina de lavar louça da seguinte maneira:
Itens como xícaras, copos, potes / panelas etc. são direcionados para baixo.
Itens curvos, ou aqueles com recessos, devem ser carregados de forma a que a água possa escorrer.
Todos os utensílios são empilhados de forma segura e não podem tombar.
Todos os utensílios são colocados de forma a que os braços de pulverização possam rodar livremente durante a lavagem.
- Carregue objetos ocos, como copos, copos, panelas, etc. Com a abertura voltada para baixo, de modo que a água não possa se acumular no recipiente ou em uma base
• profunda.
- Pratos e itens de cutelaria não devem estar um dentro do outro, nem cobrir um ao outro.
- Para evitar danos, os óculos não devem tocar um no outro.
A cesta superior é projetada para guardar louça mais delicada e mais leve, como copos, xícaras de café e chá.
Facas de lâmina longa armazenadas na posição vertical são um risco potencial!
Itens longos e / ou afiados de talheres, como facas de entalhe, devem ser posicionados horizontalmente no cesto superior.
Por favor, não sobrecarregue a sua máquina de lavar louça. Isso é importante para bons resultados e consumo razoável de energia.

NOTA:

Itens muito pequenos não devem ser lavados na máquina de lavar louça, pois podem cair facilmente do cesto.

Removendo os pratos

Para evitar que a água pingue do cesto superior para o cesto inferior, recomendamos que esvazie primeiro o cesto inferior, seguido pelo cesto superior.

ATENÇÃO

Itens serão quentes! Para evitar danos, não retire o vidro e os talheres da máquina de lavar loiça durante cerca de 15 minutos após o término do programa.

Carregando o cesto superior

A cesta superior é projetada para segurar mais delicada e

louça mais leve, como copos de café e chá

e pires, bem como pratos, tigelas pequenas e rasas panelas (desde que não estejam muito sujas).

pratos e utensílios de cozinha para que eles não serão movidos por o spray de água.

Carregando o cesto inferior

Sugerimos que você coloque itens grandes e os mais difícil de limpar itens devem ser colocados na parte inferior cesta: como panelas, frigideiras, tampas, travessas e tigelas,

conforme mostrado na figura abaixo. É preferível colocar servindo pratos e tampas ao lado das prateleiras, a fim de Evite bloquear a rotação do braço superior.

O diâmetro máximo recomendado para placas em frente ao dispensador de detergente é de 19 cm, isto para não abertura do mesmo.

Carregando a cesta de talheres

Os talheres devem ser colocados no rack de talheres separadamente um do outro nas posições apropriadas, e certifique-se de que os utensílios não se encaixem, isso pode causar um mau desempenho.

ATENÇÃO

Não deixe nenhum item se estender pelo fundo.

Sempre carregue utensílios afiados com a ponta afiada para baixo!

Para o melhor efeito de lavagem, por favor, carregue as cestas de acordo com o padrão Para o melhor efeito de lavagem, por favor, carregue as cestas de acordo com as opções de carregamento padrão na última seção das opções de carregamento da última seção da PART I : Gener VersionGeneric Versão genérica

Função do abrilhantador e detergente

O abrilhantador é libertado durante o enxague final para evitar que a água forme gotículas nos pratos, o que pode deixar manchas e estrias. Também melhora a secagem através de permitir que a água escorra da louça. A sua máquina de lavar louça é projetada para usar abrilhantador líquidos.

AVISO

Utilize apenas abrilhantador da marca na máquina de lavar louça. Nunca encha o distribuidor de abrilhantador com outras substâncias (por exemplo, agente de limpeza da máquina de lavar louça, detergente líquido). Isso danificaria o aparelho.

Quando reabastecer o abrilhantador

A regularidade do distribuidor que precisa ser reabastecido depende da frequência com que os pratos são lavados e da configuração do abrilhantador usada.

• O indicador de abrilhantador baixo (※estará aceso quando é necessário mais abrilhantador.
• Não encha demais o distribuidor de abrilhantador.

Função do detergente

Os ingredientes químicos que compõem o detergente são necessários para remover, esmagar e dispensar toda a sujeira da máquina de lavar louça. A maioria dos detergentes de qualidade comercial são adequados para este fim.

AVISO

• Uso adequado de detergente
  Use apenas detergente feito especificamente para a máquina de lavar louça. Mantenha seu detergente fresco e seco.
  Não coloque detergente em pó no distribuidor até você estar pronto para lavar os pratos.

- Detergente da máquina de lavar louça é corrosivo! Mantenha detergente da máquina de lavar louça fora do alcance de crianças.

Enchendo o reservatório de abrilhantador

1 Retire a tampa do depósito, rodando-a para a esquerda branqueador.

2 Despeje o abrilhantador para o distribuidor, tomando cuidado para não encher demais.

3 Fechar a tampa do reservatório de abrilhantador girando no sentido horário.

NOTA:

lavagem limpo qualquer branqueador vertida com um pano absorvente para evitar a formação excessiva de espuma durante a lavagem seguinte.

Ajustar o reservatório de abrilhantador

Gire o dial de indicador de abrilhantador para um número entre 1 e 6. Quanto maior o número, mais abrilhantador a máquina de lavar louça usa. Se a louça não estiver a secar adequadamente ou for manchada, ajuste o dial para o próximo número mais alto até que as suas louças fiquem sem manchas. Reduza-o se houver manchas esbranquiçadas nas suas louças ou um filme azulado em artigos de vidro ou lâminas de faca.

1 Pressione a trava de liberação no distribuidor de detergente para abrir a tampa.

2 Adicionar detergente para a cavidade maior (A) para o ciclo de lavagem principal.

3 Feche a tampa e empurre-o até que se encaixe no lugar.

Para cargas de lavagem sujo também adicionar um pouco de detergente na cavidade menor (B) para o ciclo de pré-lavagem.

NOTA:

• Lembre-se de que, dependendo da sujeira da água, a definição pode ser diferente.
• Por favor, observe as recomendações do fabricante na embalagem do detergente.

PROGRAMANDO A LAVADORA

Tabela de Ciclo de Lavagem

A tabela abaixo mostra quais programas são melhores para os níveis de resíduos de alimentos neles e quanto detergente é necessário. Também mostra várias informações sobre os programas.

(●) Significa: precisa encher o Dispensador de enxágüe.

Programa	Descrição do Ciclo	Detergente Pré / Principal	Tempo de funcionamento (min)	Energia (kWh)	agua (L)	Abrilhantador
Intensivo	Pré-lavagem (50 °C)Lavar(65)CEnxaguarEnxaguarEnxaguar(60)CSecagem	4/18g(1 or 2 pieces)	205	1.651	18.7	●
Universal	Pré-lavagem(45)CLavar(55)CEnxaguarEnxaguar(60)CSecagem	4/18g(1 or 2 pieces)	175	1.451	18.7	●
(*EN 60436)	Lavar(50)CEnxaguarEnxaguar(50)CSecagem	22g(1 or 2 pieces)	198	0.849	11	●
Vidro	Pré-lavagem (40 °C)Lavar(50)CEnxaguarEnxaguar(50)CSecagem	4/18g(1 piece)	120	0.902	15.2	●
90 Min	Lavar(55)CEnxaguarEnxaguar(50)CSecagem	22g(1 piece)	90	0.891	11.5	●
Rápido	Lavar(40)CEnxaguar(40)CEnxaguar(55)C	12g(1 piece)	30	0.781	11	○
Absorver	Pré-lavagem		15	0.021	4	○

NOTA:

EN 60436: Este programa é o ciclo de teste. As informações para teste de comparabilidade de acordo com EN 60436.

Começando uma lavagem de ciclo

1. Retire o cesto inferior e superior, coloque a louça e empurre-a para trás.
2. Recomenda-se carregar primeiro o cesto inferior, depois o superior.
3. Deite o detergente.
4. Insira o plugue no soquete. A fonte de alimentação refere-se à última página "Ficha de produto". Certifique-se de que o abastecimento de água esteja ligado à pressão máxima.
5. Abra a porta, pressione o botão Power.
6. Escolha um programa, a luz de resposta acenderá. Em seguida, feche a porta, a máquina de lavar louça começará seu ciclo.

Alterar o ciclo médio do programa

Um ciclo de lavagem só pode ser alterado se estiver a funcionar durante um curto período de tempo, caso contrário, o detergente pode já ter sido libertado e a máquina de lavar louça pode já ter drenado a água de lavagem. Se este for o caso, a máquina de lavar louça precisa de ser reposta e o dispensador de detergente deve ser reabastecido. Para reiniciar a máquina de lavar louça, siga as instruções abaixo:

1. Abra a porta um pouco para parar a máquina de lavar louça, depois que o braço pulverizador parar de funcionar, você pode abrir a porta completamente.
2. Pressione o botão Programa por mais de três segundos em que a máquina ficará em estado de repouso.
3. Você pode alterar o programa para a configuração de ciclo desejada.

Esqueça Para Adicionar Um Prato?

Um prato esquecido pode ser adicionado a qualquer momento antes da abertura do dispensador de detergente. Se este for o caso, siga as instruções abaixo:

1. Abra a porta um pouco para parar a lavagem.
2. Depois que os braços de pulverização pararem de funcionar, você poderá abrir a porta completamente.
3. Adicione os pratos esquecidos.
4. Feche a porta.
5. A máquina de lavar louças começará a funcionar novamente.

ATENÇÃO

É perigoso abrir a porta no meio do ciclo, pois o vapor quente pode te queimar.

Auto Open

Após a lavagem, a porta abrirá automaticamente para obter um melhor efeito de secagem.

NOTE:

A porta da máquina de lavar louça não deve ser bloqueada quando definida para

abrir automaticamente.

Isso pode interromper a funcionalidade da fechadura da porta.

Se houver um mau funcionamento, a máquina de lavar louça exibirá códigos de erro para identificá-los:

Códigos	Significados	Causas possíveis
E1	Maior tempo de entrada.	As torneiras não são abertas ou a entrada de água é restrita, ou a pressão da água é muito baixa.
E3	Não atingindo a temperatura exigida.	Mau funcionamento do elemento de aquecimento.
E4	Transbordar.	Algum elemento da máquina de lavar louça vaza.
Ed	Falha de comunicação entre o PCB principal com o display pcb..	Abra o circuito ou interrompa a fiação para a comunicação.

ATENÇÃO

• Se ocorrer um estouro, desligue o abastecimento de água principal antes de
• chamar um serviço.

Se houver água na panela de base devido a um transbordamento ou pequeno vazamento, a água deve ser removida antes de reiniciar a máquina de lavar louça.

INFORMAÇÃO TÉCNICA

Altura (H)	815mm
Largura (W)	598mm
Profundidade (D1)	550mm (com a porta fechada)
Profundidade (D2)	1150mm (com a porta aberta 90° )

Nome ou marca do fornecedor: INFINITON

Identificador do modelo: DIW-BB606
Parâmetros gerais do produto:
Parâmetros Valor Parâmetros Valor
Capacidade nominal (a)(ps)	12	Dimensão em cm	Altura	82
			Largura	60
			Profundidade	55
EEI (a)	55,9	Classe de eficiência energética (a)	E (c)
Índice de desempenho de limpeza (a)	1,125	Índice de desempenho da secagem (a)	1,065
Consumo de energia em kWh [por ciclo], com programa ecológico utilizando enchimento com água fria. Consumo real de energia o consumo dependerá da forma como o aparelho for aparelho é utilizado.	0,923	Consumo de água em litros [por ciclo], com programa eco. O consumo real de água depende da forma como o aparelho é utilizado e da dureza da água.	11,0
Duração do programa (a)(h:min)	3:40 Tipo		Independente
Emissão de ruídos acústico aéreo (a)(dB(A) re 1 pW)	49	Classe de emissão de ruído acústico aéreo (a)	C (c)
Modo OFF (W) 0,49 Modo de espera (W) N/A
Início retardado (W)(Se aplicável)	1,00	Espera de rede (W)(Se aplicável)	N/A
Duração mínima da garantia oferecida pelo fornecedor (b):
Informação adicional:

(a) para o programa eco

(b) A modificação destes elementos não será considerada relevante para efeitos do nº 4 do artigo 4º do Regulamento (UE) 2017/1369.

(c) Caso a base de dados de produtos gere automaticamente o conteúdo final desta célula, o fornecedor não deve introduzir estes dados.

(1) Regulamento (UE) 2019/2022 da Comissão, de 1 de Outubro de 2019, que estabelece os requisitos de concepção ecológica das máquinas de lavar loiça para uso doméstico nos termos da Directiva 2009/125/CE do Parlamento Europeu e do Conselho, que altera o Regulamento (CE) n.º 1275/2008 da Comissão e revoga o Regulamento da Comissão. (UE) n.º 1016/2010 (ver página 267 do presente Jornal Oficial.

PROCEDIMENTO EM CASO DE FALHA DE UM PRODUTO INFINITON

Caros clientes, para solicitar assistência técnica ou conserto do seu produto Infiniton, você tem nosso site, funcionando 24 horas por dia e 7 dias por semana:

Alternativamente, se desejarem, podem solicitar assistência técnica por e-mail:

• Linha Branca: rmablanca.infiniton.es
• Linha Marrom: rma.infiniton.es

Para agilizar todos os procedimentos, as seguintes informações devem ser sempre indicadas:

• Nomes e sobrenomes
• Telephone 1
• Telephone 2
• Endereço completo
• Código postal
• População
• Marca
• Modelo de produto
• Número de série
• Falha do produto

Se desejarem, podem solicitar assistência técnica através dos números 902 676 518 ou 958 087 169, disponíveis apenas para produtos da linha branca (exceto micro-ondas autônomo).

CERTIFICACION CE
