Tipo de produto	Fogão a gás independente
Marca	Orima
Modelo	OR 640 VX
Dimensões (A x L x P)	85 cm x 60 cm x 60 cm
Peso	Aproximadamente 50 kg
Tipo de gás	Gás natural (G20) / GLP (G30) convertível
Número de queimadores	4 queimadores a gás
Potência máxima do queimador	Até 3,0 kW (queimador grande)
Forno	Forno a gás com convecção natural
Capacidade do forno	58 litros
Alimentação	Gás (queimadores e forno) e elétrica (acendimento e iluminação)
Tensão elétrica	220-240 V / 50-60 Hz
Acendimento	Acendimento elétrico integrado nos botões
Segurança	Válvula de segurança termoelétrica nos queimadores e forno
Funções do forno	Grelhador, turbo (convecção), luz interior
Material da placa	Aço esmaltado
Material do forno	Aço esmaltado com limpeza fácil
Porta do forno	Porta de vidro duplo desmontável
Gaveta inferior	Gaveta de arrumação
Pés reguláveis	Sim, para nivelamento
Instalação	Para encastrar ou livre
Manutenção	Limpeza com pano húmido e detergente neutro
Peças de reposição	Disponíveis através do serviço pós-venda Orima
Garantia	2 anos
Classe energética	A

Perguntas frequentes - OR 640 VX Orima

Como instalar o fogão Orima OR 640 VX?

A instalação deve ser realizada por um técnico qualificado, respeitando as normas locais. Certifique-se de que a cozinha tem ventilação adequada (abertura de 200 cm²). Conecte o gás com mangueira de 1,5 m e o cabo elétrico a uma tomada com terra.

Como limpar a placa de vidro do fogão?

Use um pano macio e detergente neutro. Evite produtos abrasivos. Para resíduos queimados, utilize um raspador de vidro próprio. Não use esponjas metálicas.

O que fazer se os queimadores não acenderem?

Verifique se a alimentação elétrica está ligada e se a tampa do queimador está corretamente posicionada. Limpe os orifícios do queimador com uma agulha. Se o problema persistir, contacte a assistência técnica.

Posso usar o forno com a porta aberta?

Não, o forno deve ser usado apenas com a porta fechada. A porta aberta provoca perda de calor, danos aos componentes e risco de queimaduras.

Como regular a chama do gás?

Gire o botão para a posição desejada. A chama deve ser azul e estável. Se estiver amarela, pode haver sujidade ou problema de combustão; chame um técnico.

O fogão faz um ruído estranho ao funcionar. É normal?

Pequenos estalidos são normais devido à dilatação dos materiais. Se o ruído for intenso ou contínuo, desligue o aparelho e contacte a assistência.

Posso cozinhar com panelas de fundo fino?

Recomenda-se panelas de fundo grosso e liso para melhor distribuição de calor. Panelas finas podem deformar e danificar a placa.

Como substituir a lâmpada do forno?

Desligue o fogão da corrente. Retire a cobertura de vidro, desaperte a lâmpada (E14, 25W, 300°C) e coloque uma nova. Recoloque a tampa e ligue novamente.

O que significa o símbolo de chama no visor?

O símbolo de chama indica que o forno está em funcionamento. Se piscar, pode sinalizar falha de ignição ou segurança ativada. Consulte o manual.

Como obter peças de reposição para o Orima OR 640 VX?

Contacte o serviço pós-venda Orima pelo telefone ou site oficial. Tenha em mãos o número de série e o modelo para facilitar o pedido.

MANUAL DE UTILIZADOR OR 640 VX Orima

Mais qualidade na sua vida!

Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar este aparelho.

SERVIÇO DE APOIO A CLIENTES

Apoio ao Cliente: ([phone]

email: [e-mail]

Assistência Pós-Venda: ([phone]

email: [e-mail]

www.orima.pt

Caro Cliente, Desejamos que consiga atingir com os nossos produtos todas as suas tarefas, este produto que passou a todos testes meticulosos de controle de qualidade em instalações altamente modernizadas.

Por isso, recomendamos que leia todo o Manual de Instruções antes de utilizar o seu aparelho pela primeira vez e guarde-o para futura referência.

ÍNDICE

1. ÍNDICE

2. MODO DE UTILIZAÇÃO

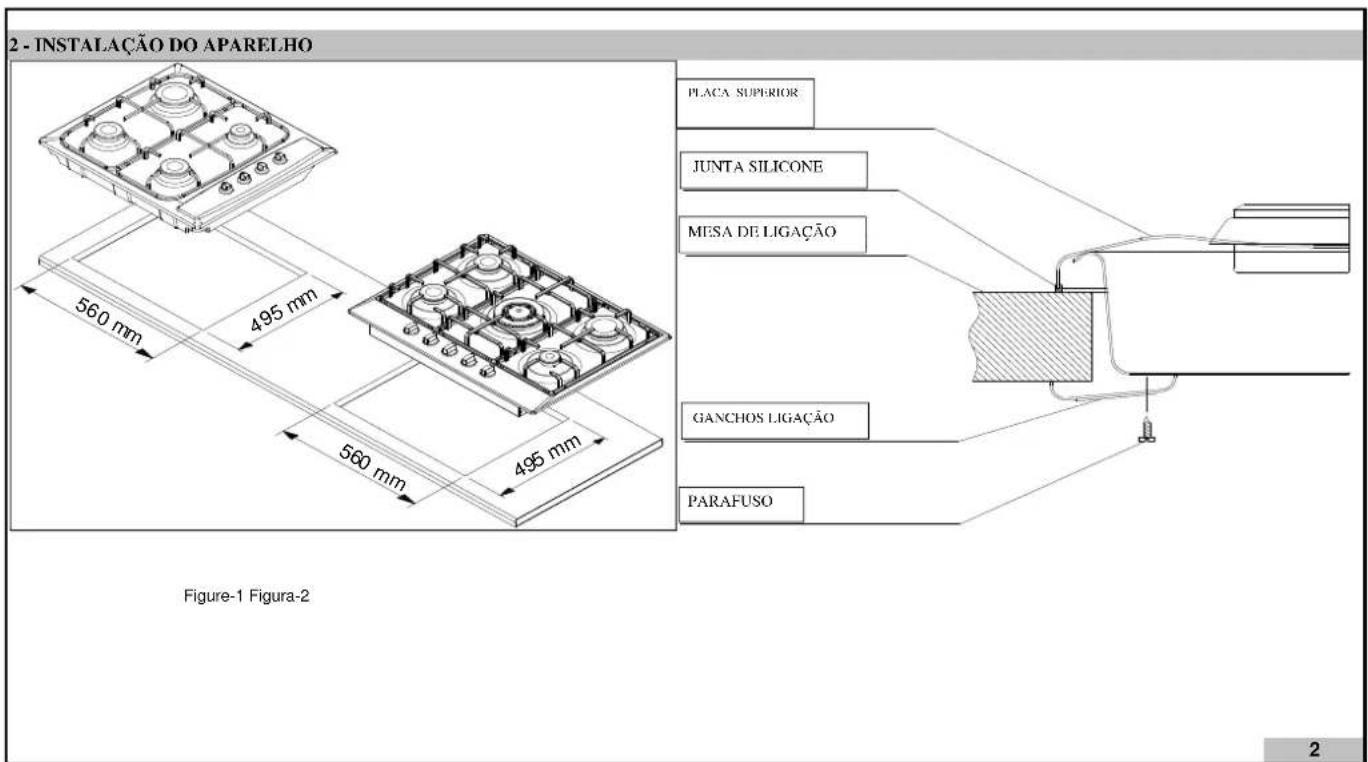

3. INSTALAÇÃO

4. MANUTENÇÃO E LIMPEZA

5. CARACTERÍSTICAS TÉCNICAS

6. AVISOS IMPORTANTES

7. DESCRIÇÃO DA PLACA E PAINEL DE COMANDOS

3 - CARACTERÍSTICAS TÉCNICAS

ESPECIFICAÇÕES			VALORES DOS INJECTORES DOS QUEIMADORES DE ACORDO COM O TIPO DE GÁS			LPG Gas	Natural
LARGURA EXTERIOR	OR 640 SXI OR	1750				G 30 G	20
LARGURA EXTERIOR	580 mm 680 mm	Injectores mm	QUEIMADOR GRANDE			0.85 1,15
PROFUNDIDADE EXTERIOR 510	mm 510 mm			Libertação Gás	m3/h	0,082 0,280
ALTURA EXTERIOR 85 mm 85 mm	Potência KW					2,600 2,600
VOLTAGEM	230 V , 50 Hz	30 V , 50 Hz		Chama KW		0,700 0,715
PLACA QUENTE 145 mmb (opt)	1000 W		QUEIMADOR MÉDIO	njectores	mm	0.65	0,97
Para ajustar o seu aparelho para gás, proceda ao seu ajustamento, para reduzir a chama vire cuidadosamente com uma pequena chave de fendas como mostra a figura abaixo.				Libertação Gás	m3/h	0,046 0,145
				Potência KW		1,500 1,500
				Chama	KW	0,500 0,385
			QUEIMADOR PEQUENO	Injectores mm		0.50 0,72
				Libertação Gás	m3/h	0,028 0,080
				Potência KW		0,900 0,900
				Chama	KW	0,320 0,300
			WOK QUEIMADOR DO MEIO	Injectores mm		0.96 1,30
				Libertação Gás	m3/h	0,028 0,080
				Potência KW		3,6	3,600

O que fazer antes de proceder à ligação do aparelho

Antes de usar o aparelho, leia com atenção este Manual de Instruções.

Neste Manual se encontram informações importante sobre a sua segurança,

como utilizá-lo e a sua manutenção.

Mantenha este Manual em bom estado de conservação, tendo em consideração de que

este aparelho poderá ser utilizado por outras pessoas.

Nota: Este Manual foi elaborado para outros modelos.

Algumas das suas características aqui descritas não

estarão disponíveis no seu aparelho.

Ajustamento da chama.

G30→G20,G25	G20,G25→G30
De LPG para Gás Natural	De Gás Natural para LPG
3 voltas sentido inverso relógio	3 voltas sentido relógio
2,6 voltas sentido inverso relóg.	2,5 voltas sentido relógio
2 voltas sentido inverso relógio	2 voltas sentido relógio

4 - AVISOS IMPORTANTES

1. O seu aparelho encontra-se já equipado para Gás LPG. Se estiver preparado p/ Gás NG (Gás Natural) existirá uma sigla "NG" na embalagem.
2. Para as placas eléctricas a sua voltagem é de 230 Volt 50 Hz.
3. Se o valor actual do fusível na sua instalação é inferior a 16 Amp, fale com um electricista especializado para aumentar o fusível para 16 Amp.
4. Já que a ficha da sua placa vem equipada comligação à terra, certifique-se de que a tomada também se encontra equipada com o mesmo sistema de ligação. Caso proceda à sua instalação sem este sistema, o fabricante não se responsabiliza por perdas e danos que dai possam advir.
5. Mantenha as mangueiras do Gás e os cabos eléctricos longe de áreas quentes, não deixe que toquem no aparelho. Mantenha-os também longe de arestas afiadas ou áreas sobreaquecidas.
6. Caso verifique algum defeito nos cabos ou tubos contacte imediatamente um Técnico qualificado.
7. Proceda à ligação do seu aparelho com uma válvula de 300 mmss (30 mbar) pressão exterior para gás LPG e 200 mmss (20 mbar) pressão exterior para Gás Natural (NG).
8. Proceda à ligação do seu aparelho ao Gás LPG num curto espaço e sem libertação de Gás.
9. Quando proceder à verificação de fuga de gás nunca use chama directamente, tais como, isquelros, fósforos, cigarros ou acessórios similares.
10. A utilização do seu aparelho poderá causar humidade e calor no local onde se encontra instalado, certifique-se de que a sua cozinha é bem ventilada. Mantenha os ventiladores bem limpos e sem qualquer tipo de obstruções.
11. Aquando da sua utilização mantenha as crianças longe do alcance do aparelho.
12. Antes de ligar o seu aparelho, mantenha todos os objectos inflamáveis tais como, cortinas, tules, papéis, longe do mesmo. Não tenha produtos combustíveis ou inflamáveis em contacto directo com o aparelho.
13. Para desligar do quadro geral deverá proceder à separação da ligação em todos os polos que fornece o seu total corte, devendo incorporar a sua ligação de fios de acordo com as regras estabelecidas.
14. A ligação de Gás é feita por feixos de segurança. Não os ligar antes de pressionar o respectivo botão.
15. Não utilizar o aparelho em locais de alta potência de atmosfera explosiva.
16. Preste atenção aos mínimos requisitos de saúde e segurança.

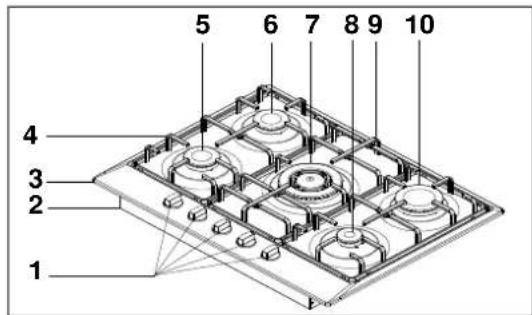

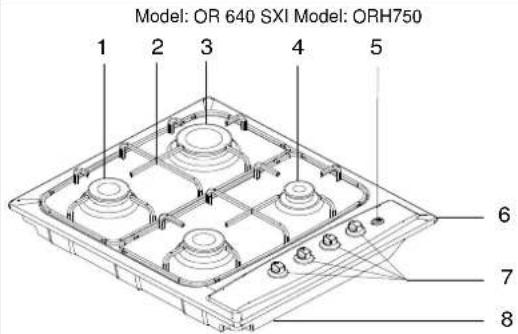

5 - DESCRIÇÃO DA PLACA E PAINEL DE COMANDOS

1. Queimador Médio 1. Botões
2. Grelha 2. Parte inferior Mesa
3. Queimador Grande 3. Mesa trabalho
4. Queimador Pequeno 4. Grelha
5. Ignição Botões (Opt) 5. Queimador Médio
6. Mesa trabalho 6. Queimador Médio
7. Botões 7. Queimador Wok
8. Parte inferior Mesa 8. Queimador Pequeno

1. Greiha Wok
2. Queimador Grande

6 - MODO DE UTILIZAÇÃO

Utilização a Gás:

Para poder obter o máximo da sua função, certifique-se de que a panela que vai utilizar a sua base seja lisa e plana, e utilize-as (dimensões) de acordo com a informação abaixo indicada. As Válvulas que controlam o seu funcionamento vêm equipadas com um mecanismo de segurança.

Queim. Grande 24 - 28 cm 1. Pressione sempre o botão para o sentido do simbolo da chama virando-o no sentido do relógio

Queim. Normal 18 - 22 cm (esquerda) Todos os acendedores deverão funcionar, ligando somente o desejado.

Queim. Peq. 12 - 18 cm Mantenha o botão pressionado até que a ignição funcione (Opcional).

1. Pressione o botão virando-o para a frente e no sentido contrário do relógio (esquerdo)

Fechado Totalmente aberto Aberto p/ metade

Posição fechado,

significa extinsão de chama

* Nos modelos a Gás com sistema de segurança, quando a chama se encontra extinta, a válvula de segurança corta o Gás automáticamente (Opção). Utilização Eléctrica:

Faça ajustamentos procedendo à rotação do botão no sentido do relógio de acordo com o nível de aquecimento que deseja utilizar. Quando a luz por cima do botão estiver acesa, isto significa de que este se encontra ligado. Quando acabar ponha o botão na posição.

Opções

NÍVEL 1 NÍVEL 1 NÍVEL 1 NÍVEL 1

145 mm

95 W 155 W

250 W

NÍVEL 1 NÍVEL 1

400 W

650 W

1000 W

145 mm Rápido

135 W 165 W

mperaturaAquecimento - baixa temperatura máxima

temperatura normal

** As placas eléctricas têm 3 níveis de temperatura (acima indicadas). Mas, existem placas com 7 níveis (Opcional) dependendo do modelo do seu aparelho poderá utilizá-lo desde o mínimo até ao máximo da sua potência.

Quando o utilizar pela 1 ^2 vez, ligue as placas na posição 3 por 5 minutos, Isto fará com que o agente das suas placas o qual é sensível ao calor se manter endurecido ao queimar. Use sempre panelas com a base lisa e plana para obter melhores resultados e mais rápidos, poupando assim mais energia.

Utilização a Gás

Os bicos a Gás superiores e inferiores funcionam em sistema de um de cada vez. Quando os quiser ligar, deverá antes pressionar o botão e esperar aproximadamente entre 5-10 segundos. Podendo a seguir ligá-lo com um lósforo. Deverá esperar aproximadamente entre 10-15 segundos depois da chama acesa, para pressionar o botão e colocá-lo na posição desejada. Caso não consiga da primeira vez tente novamente. Aquando da utilização da ignição, poderá fechar após 3-4 minutos.

7 - MANUTENÇÃO E LIMPEZA

1. Desligue a placa da electricidade ou feche a valvula do gás.
2. Aquando do funcionamento do aparelho ou logo a seguir ao mesmo a sua superfície se encontra muito quente. Deverá evitar de tocar nos bicos ou placas nessa altura.
3. Nunca kimpar a parte interior, painel, grelha, expalhadores e outras partes das placas com objectos tais como, escovas grossas, produtos químicos e corrosivos ou facas. Não utilizar produtos abrasivos ou detergentes.
4. Depois de proceder à limpeza da placa com um pano ensopado em sabão, passe água e limpe com um pano macio.
5. Não limpar a sua placa com aparelhos a vapor.
6. Lave os expalhadores de vez em quando com água e sabão e limpe o interior dos queimadores com uma escova.
7. Não utilize produtos inflamáveis, tais como ácido, gasilina, etc, na limpeza da sua placa.
8. Não expalhar água na placa.
9. Limpe todas as peças removíveis com uma mistura de sabão. Não colocá-las na Máquina de Lavar Louça.
