| Marca | Meireles |
| Modelo | MEI 190 XN |
| Tipo de Produto | Exaustor de Ilha |
| Tensão | 220-240 V ~ 50 Hz |
| Classe de Isolamento do Motor | F |
| Classe de Isolamento | Classe I |
| Capacidade de Sucção | 800 m³/h |
| Número de Velocidades | 5 |
| Tipo de Controlo | Painel de controlo digital |
| Temporizador | Sim (desligamento automático após 15 minutos) |
| Iluminação | 2 lâmpadas halógenas de 20W (substituíveis) |
| Tipo de Filtro | Filtro de cassete de alumínio lavável |
| Filtro de Carvão | Opcional, substituir a cada 3-5 meses (2 filtros) |
| Distância Mínima para Placa Elétrica | 65 cm |
| Distância Mínima para Placa a Gás | 75 cm |
| Diâmetro do Duto | 120 mm ou 150 mm |
| Material | Aço inoxidável (inox) |
| Tipo de Instalação | Ilha |
| Classificação do Fusível | Máx 6 A |
Perguntas frequentes - MEI 190 XN Meireles
Perguntas dos utilizadores sobre MEI 190 XN Meireles
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual MEI 190 XN - Meireles e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. MEI 190 XN da marca Meireles.
MANUAL DE UTILIZADOR MEI 190 XN Meireles
1 - Chaminé Exterior
2 - Chaminé Interior
3 - Painel de controlo
4 - Filtro de alumínio
5 - Iluminação
6 - Vidro temperado
AVISOS E PRECAUÇÕES DE SEGURANÇA
* Este produto está destinado a uso doméstico.
* O seu produto usa voltagem de 220-240V/50Hz
* O fio terra é usado na ligação eléctrica do produto. Este cabo deve ser definitivamente ligado a uma tomada segura.
* Todas as ligações devem ser feitas por um técnico qualificado.
* Uma instalação feita por pessoas não autorizadas pode causar acidentes, danificar ou prejudicar a performance do produto.
* Durante a montagem o cabo não deve estar sujeito a esmagamento. Nem estar perto do fogão, pode causar incêncio.
* Não coloque na tomada antes de o instalar.
* Deixe a tomada num local acessível, para que o possa desligar quando necessário.
* Não toque nas lâmpadas podem estar quentes.
* Se usar o exaustor para uso não doméstico podem ocorrer riscos e ficará fora da garantia.
* Siga as instruções para a saída de ar.
* Comidas flamejantes não devem ser usadas por debaixo do exaustor.
* Ligue o produto depois de colocar a frigideira na placa. Caso contrário, a alta temperatura pode causar deformação no produto.
* Não deixe óleo na placa. As frigideiras com óleo quente podem voltar a inflamar.
* Preste atenção às curtinas e tampas durante a cozedura porque o óleo pode inflamar.
* Certifique-se que os filtros são mudados convenientemente. Os filtros que não são mudados podem incinerar porque contêm gorduras.
* Não coloque filtros que não estejam preparados para o calor.
* Não opere o exaustor sem filtro de alumínio, não remova os filtros quando está ligado.
* Em caso de chama, desligue o aparelho e os aparelhos de cocção.
* O seu produto pode causar risco de incêndio se não o limpar periodicamente.
* Desligue o produto antes de começar o processo de manutenção (desligue na tomada).
* Quando a chaminé e os aparelhos de cocção usam outra energia que não a eléctrica ao mesmo tempo, a pressão negativa na sala não deve ser maior do que 4 Pa (4x10 bar)
* Se houver outro aparelho a funcionar com combustível no mesmo local que o exaustor, este aparelho deve estar isolado do seu volume totalmente e o aparelho deve ser do tipo hermético.
* Quando a conexão da chaminé for aplicada ao seu produto, use condutas de 150mm ou 120mm de diâmetro. Deve ser o mais curta possível e sem curvas.
* Mantenha a embalagem longe de crianças pois pode ser perigosa.
* Assegure-se que a criança não brinca com o produto.
* Se o cabo eléctrico está danificado, deve mudá-lo, por pessoal qualificado especialista para prevenir alguma situação perigosa.
* No caso de chama, desligue o aparelho e outros aparelhos de cocção. Cubra a chama. Nunca use água para o extinguir.
Use fusíveis com o MAX 6 A na instalação do produto para sua segurança.
Aviso sobre Transporte
* Todos os materiais usados na embalagem são passíveis de reciclagem.
* Por favor cumpra os sinais da embalagem durante o transporte.
* Segure nas laterias do produto para mover o produto.
Se precisar de transportar:
* Mantenha a caixa original.
* Transporte o produto na caixa original, cumpra com os sinais.
Se não houver embalagem original:
* Não ponha material pesado na chaminé.
* Mantenha a superfície exterior protegida.
* Embale os seus produtos para evitar danos.
Instalação, retire o produto da embalagem:
* Verifique que não existe nenhuma deformação no produto.
* Danos no transporte deves ser imediatamente reportados ao transportador.
* Se notar algum dano reporte ao vendedor.
* Não deixe as crianças brincarem com o material de embalar!!!
Acessórios Standard
Chaminé de plástico
Ligada à saída de ar do exaustor (Figura 1)

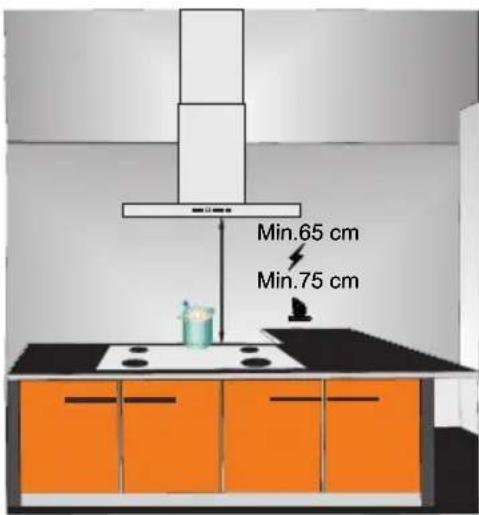

Quando a montagem do exaustor estiver completa, deixe pelo menos 65cm entre o produto e a banca ou pelo menos 75cm se tiver placa de gás (Figura 2)
Electrich hobs 65 cm Gas hobs 75 cm
Figura 2
Instalação, retire o produto da embalagem:
* Verifique que não existe nenhuma deformação no produto.
* Danos no transporte deves ser imediatamente reportados ao transportador.
* Se notar algum dano reporte ao vendedor.
* Não deixe as crianças brincarem com o material de embalar!!!
Figura 3
Instalação do Exaustor de Ilha
Siga as instruções

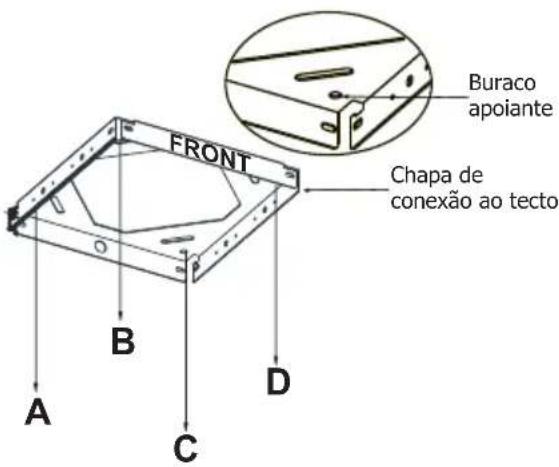

Instalação da chapa de conexão ao texto: A frente da chapa (Figura 3) e a frente do aparelho devem estar na mesma orientação.
1) Perfure buracos de 10mm desde A, B, C e D.
2) Coloque as borrachas de 10mm nos buracos A, B, C e D.
3) Fixe a chapa no tecto com os 4 parafusos (5,5x4,5). Figura 3.

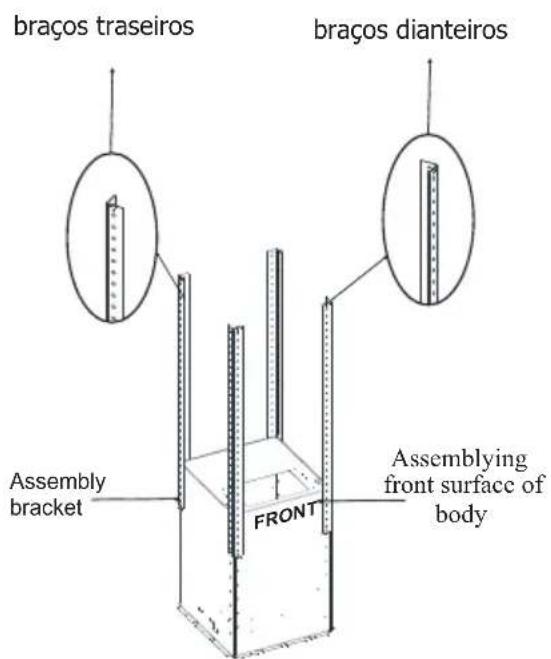

Instalação dos braços
A parte frontal mostra onde está a frente do aparelho. Os braços têm parte esquerda e direita. Figura 4
Instalação da chaminé na cabine do motor:
Coloque a chaminé interna na chaminé externa. Monte a chaminé nos parafusos de ligação à cabine do motor. Figura 5
Colocação da Cabine de Motor na barra apoiante
Coloque os braços na barra apoiante, aperte-os com parafusos 3,5x9,5. Figura 6
Montagem do buraco
dos braços na chapa de tecto
Figura 6
Instalação do tubo flexível de alumínio
Conecte o tubo flexível de alumínio nas saídas de ar do produto. Verifique se não se soltam em funcionamento (Figura 7).
Fixação da Chaminé Interna
Puxe a chaminé interna para cima, alinhe os buracos e fixe os parafusos de niquel 3,5x9,5 como na figura 8.
Remover a Placa de Extracção Perimetral Para remover a placa de extracção perimetral, segure nos pontos extremos e puxe para baixo. Figura 9
Figura 10
Fixar a Cabine do Motor no Corpo Coloque dois ganchos no corpo e prenda a cabine do motor. Fixe-os juntamente com os parafusos 3,5x9,5. Figura 10
Figura 11
Fazer conexões Conecte a tomada de 220V. Coloque os filtros de alumínio de seguida. Figura 11
Após a montagem, faça as conexões como mostra a imagem para activar o painel de controlo.
Para ligar, primeiro abra as pinças. Feche-as no final da conexão. Figura 11a
Substituir Lâmpadas de Halogéneo de 20W Retire a cobertura da lâmpada. Puxe para baixo a lâmpada e substitua. Figura 13
Funções do Produto
O seu exaustor é compatível com ou sem chaminé.
O produto deve estar ligado a uma chaminé que vai levar o ar directamente para o exterior. Para uma melhor performance presta atenção à conducta de instalação que quanto mais curta melhor.
Atenção!!!
A saída de ar não deve estar ligada a outros canais de ar que possuam fumo também.
Subsituir os Filtros de Carbono
Desligue o aparelho da tomada antes.
Os filtros de carbono devem ser mudados de cada 3-5 meses e devem ser usados em cozinhas sem ventilação.
É necessário instalar 2 filtros de carbono no seu produto.
Para colocá-lo, ponha-os no canal de ligação ao motor e gire-o no sentido do relógio. Para remover faça o inverso. Figura 13
Mudar os Filtros
Para mudar os filtros, puxe-o na sua direcção. Figura 14
Uso de Controlo Digital com 5 Velocidades
Remova a protecção que vem no inox após a instalação.
Pode seleccionar até 5 velocidades. Entre o 1,2,3,4,5de acordo com a fritura. O Motor liga ao premir o botão no painel frontal. A velocidade pode aumentar ao clickar no botão
e+ diminuir no botão—. O Temporizador automático está disponível em modelos com controlo electrónico.
Quando o botão 🔒 é premido por mais de 2 segundos, o temporizador liga-se por 15 min. O motor para automaticamente após 15 min.
Iluminação
O produto tem 2 lâmpadas e um botão para controlar a luz. Pressione o botão para começar.
Quando carrega no botão de luz por 4 segundos, a iluminação LED aparecerá, quando repetir apagará.
Os filtros devem ser limpos quando o "C" aparecer no display de cada 2-3 semanas.
De forma ao "C" desaparecer, prima o botão por mais de 3 segundos (quando o aparelho está na posição off). A letra "E" aparece no display e o produto irá operar de forma normal. Se quiser continuar a utilizar o produto sem eliminar a letra "C", quando pressiona o botão a velocidade activa aparece por 1 segundo, então, o aviso "C" aparecerá uma vez e o motor continuará a operar.
NOTA: "C" vai aparecer após o uso do produto por 60horas.
MANUTENÇÃO
* Desconecte a electricidade antes de fazer manutenção ou limpeza.
* Os filtros de alumínio têm pó e óleo.
* Os filtros de metal devem ser lavados uma vez por mês com água quente e se possível no lava-loiças (60°C).
* Retire os filtros de alumínio pressionando as travas elásticas na ponta. Após limpar, não substitua antes que seque.
* A superfície exterior do exaustor deve ser limpa com um pano húmido molhado com água ou álcool.
* Evite o contacto de água nas partes electrónicas.
* Use produtos de limpeza de inox disponíveis no mercado.
Aviso: Os filtros de alumínio podem ser lavados no lava-loiças. Após algumas lavagens pode mudar a sua cor. É normal, não tem de os trocar.
Filtros de alumínio laváveis
Ventilação eficiente
Para assegurar uma correcta ventilação, mantenha a janela da cozinha fechada.
NOTA IMPORTANTE
Por favor tome atenção quando o produto opera em simultâneo com outro aparelho que usa ar ou combustível (por exemplo, aquecedor) porque o exaustor pode afectar negativamente ao extrair o ar.
Este aviso não é válido para uso sem chaminé.
| Verifique a ligação eléctrica(A voltagem da rede eléctrica deve estar entre 220-240 V, e deve estar ligado à terra) | Verifique a ligação do motor(Deve estar posicionado em On) | Verifique a ligação da lâmpada(Deve estar posicionada em On) | Verifique o filtro de alumínio(O filtro de alumínio deve ser lavado uma vez por mês) | Verifique as lâmpadas(As lâmpadas devem estar firmes) | Verifique a saída de ar | Verifique os filtros de carbono(Devem ser substituídos em cada 2/3 meses) | |
| O exaustor não funciona | √ | √ | |||||
| A iluminação não funciona | √ | √ | √ | ||||
| A extracção do exaustor está fraca | √ | √ | √ | ||||
| O exaustor não extrai o ar correctamente | √ | √ |
Se o produto não funcionar:
Antes de contactar o serviço técnico:
Assegure-se que o produto está ligado à tomada e que os fusíveis estão a funcionar. Não tome nenhuma acção que possa danificar o produto. Antes de contactar o serviço técnico, verifique que o seu exaustor está de acordo com a Tabela 1. Se o problema persistir, contacte o fabricante ou um centro de assistência autorizado.
Para usar o seu exaustor eficientemente:
*Use conductos com 150/120mm de diâmetro e com menos curvaturas possíveis quando fizer a instalação.
* Preste atenção aos ciclos de limpeza e mudança dos filtros de alumínio.
*Use o produto a meia velocidade se não necessitar da extracção máxima.
*Para que a ventilação ocorra correctamente, as janelas da cozinha devem estar fechadas.
800m³/h 5 - 12 VVelocidade
ESPECIFICAÇÕES TÉCNICAS
| Voltagem | 220-240 V 50Hz |
| Classe Isoladora do Motor | F |
| Classe Isoladora | CLASS I |
