Tipo de Produto	Fogão Elétrico Independente
Modelo	E 503 W
Marca	Meireles
Cor	Branco
Dimensões Gerais (A x L x P)	90 x 50 x 60 cm
Peso	Aprox. 45 kg
Alimentação Elétrica	230 V / 50 Hz
Consumo Total de Energia	Aprox. 6 kW
Tipo de Forno	Convencional com Ventilador
Capacidade do Forno	65 L
Número de Zonas de Cozedura	4
Tipo de Placa	Vidro Cerâmico
Tipo de Controlo	Botões Rotativos
Classe Energética	A
Limpeza	Interior em Esmalte, Placa de Fácil Limpeza
Características de Segurança	Bloqueio Infantil, Proteção Contra Sobreaquecimento, Desligamento Automático
Luz do Forno	Sim, Lâmpada Substituível
Disponibilidade de Peças Sobresselentes	Do Fabricante ou Revendedores Autorizados
Reparabilidade	Design Modular para Fácil Assistência
Garantia	2 Anos

Perguntas frequentes - E 503 W Meireles

Como instalo o fogão Meireles E 503 W?

A instalação deve ser realizada por um eletricista qualificado. Certifique-se de que a alimentação elétrica corresponde às especificações (230 V, 50 Hz) e que o fogão é colocado sobre uma superfície nivelada e resistente ao calor. Deixe espaço de ventilação adequado em volta do aparelho.

Como devo limpar a placa e o forno?

Para a placa de vitrocerâmica, use um limpador especializado para cerâmica e um pano macio. Para o forno, use um detergente suave e uma esponja não abrasiva. Evite usar produtos químicos agressivos ou esfregões para evitar danos.

O que devo fazer se o forno não estiver a aquecer?

Primeiro, verifique se o fogão está devidamente ligado à alimentação elétrica e se o disjuntor não disparou. Se o problema persistir, o termóstato ou o elemento de aquecimento podem estar com defeito. Contacte um centro de assistência autorizado para reparação.

Existe uma função de bloqueio infantil?

Sim, o Meireles E 503 W inclui uma função de bloqueio infantil. Consulte o manual do utilizador para obter instruções sobre como ativá-la, normalmente pressionando uma combinação específica de botões ou comandos.

Como configuro o temporizador do forno?

Use o botão do temporizador ou os botões (dependendo do modelo) para definir o tempo de cozedura desejado. Rode o botão para o tempo necessário ou pressione os botões de mais/menos. O forno desligar-se-á automaticamente quando o temporizador chegar a zero.

O que devo fazer se uma das zonas da placa não estiver a funcionar?

Verifique se a zona está ativada corretamente e se o botão de controlo está numa posição. Se ainda assim não funcionar, pode haver uma falha no elemento de aquecimento ou na placa de controlo. Contacte um técnico qualificado para diagnóstico.

Posso usar papel de alumínio no forno?

Sim, pode usar papel de alumínio para cobrir pratos, mas evite colocá-lo diretamente no fundo do forno ou cobrir os elementos de aquecimento, pois isso pode causar sobreaquecimento ou perigo de incêndio.

Como substituo a lâmpada do forno?

Desligue o fogão da tomada ou desligue o disjuntor. Remova a tampa de vidro rodando ou desaparafusando-a. Substitua a lâmpada por uma nova do mesmo tipo (geralmente uma lâmpada de 25W/300°C resistente ao calor). Recoloque a tampa e restaure a alimentação.

Quais são algumas dicas de poupança de energia para este fogão?

Pré-aqueça o forno apenas quando necessário, use o modo com ventilador para melhor distribuição de calor e desligue a placa alguns minutos antes do fim da cozedura para aproveitar o calor residual. Além disso, mantenha a porta do forno fechada durante a utilização.

Qual é o período de garantia e como posso reivindicá-la?

O Meireles E 503 W vem com uma garantia padrão de 2 anos. Para solicitar assistência em garantia, contacte o revendedor ou um centro de assistência autorizado com o comprovativo de compra. A garantia cobre defeitos de fabrico, mas não danos resultantes de uso indevido.

MANUAL DE UTILIZADOR E 503 W Meireles

Carril telescópico \*

TABLA DE HORNEADO Y ASADO

O nosso objetivo é fazer com que este produto lhe forneça o melhor do que é fabricado nas nossas modernas instalações num ambiente de trabalho minucioso, em conformidade com o conceito de qualidade total.

Portanto, sugerimos que antes de usar o produto leia o manual do utilizador com atenção e que o mantenha permanentemente à sua disposição.

Nota: Este manual do utilizador está preparado para mais do que um modelo. Algumas das funções especificadas no manual podem não estar disponíveis no seu aparelho.

Todos os nossos aparelhos são apenas para uso doméstico, não para uso comercial.

Os produtos marcados com (*) são opcionais.

"Em conformidade com a regulamentação REEE."

Conteúdo

Advertências importantes.....73

Métodos para proteção da superfície de cozedura

em vidro cerâmico 82

Ligação elétrica....83

Apresentação do aparelho....84

Acessórios.....85

Funções técnicas do seu forno.....86

Instalação do seu forno.....87

Ilustração da fixação da corrente.....89

Painel de controlo.....89

Usar a secção do forno.....90

Usar o grelhador.....91

Usar o assador de frango....91

Usar a secção do fogão.....92.

Tipos de programa....94

Tabela de tempo de cozedura 95

Manutenção e limpeza 96

Montagem da porta do forno 97

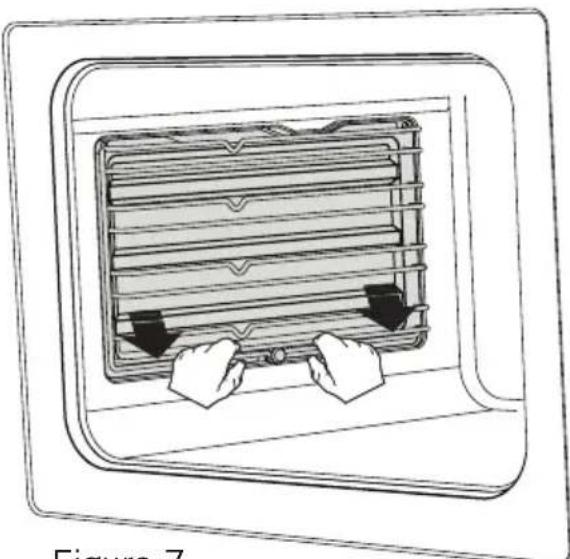

Limpeza e manutenção da porta de vidro na 98

Paredes catalíticas 98

Posições da grelha 99

Substituição da lâmpada do forno 99

Usar a chapa defletora do grelhador 100

Resolução de problemas.... 101

Regras de manuseamento...103

Recomendações de eficiência energética 103

Eliminação amiga do ambiente 104

Informação sobre a embalagem.... 104

ADVERTÊNCIAS IMPORTANTES

1. A instalação e reparação devem ser sempre realizadas por “ASSISTÊNCIA AUTORIZADA”. O fabricante não será responsável pelas operações realizadas por pessoas não autorizadas.
2. Deve ler cuidadosamente estas instruções de funcionamento. Apenas desta forma pode usar o aparelho em segurança e de forma correta.
3. O forno deverá ser usado de acordo com as instruções de funcionamento.
4. Manter afastadas as crianças com menos de 8 anos e os animais quando estiver a utilizar.
5. ADVERTÊNCIA: As partes acessíveis podem ficar quentes enquanto usar o grelhador. Manter afastado de crianças.
6. ADVERTÊNCIA: Perigo de incêndio; não armazenar os materiais sobre a superfície de cozedura.
7. ADVERTÊNCIA: O aparelho e as peças acessíveis ficam quentes durante o funcionamento.
8. As condições de montagem deste dispositivo são especificadas na etiqueta. (Ou na chapa de dados)
9. As partes acessíveis podem ficar quentes quando o grelhador é usado. As crianças pequenas devem ser mantidas afastadas.
10. ADVERTÊNCIA: Este aparelho é destinado para cozinhar. Não deve ser usado para outros fins como para aquecer uma sala.

PO

1. Não usar aparelhos de limpeza a vapor para limpar o aparelho.
2. Assegurar que a porta do forno está completamente fechada depois de colocar os alimentos dentro do forno.
3. NUNCA tentar apagar o fogo com água. Desligar apenas o circuito do dispositivo e cobrir a chama com uma cobertura ou uma manta corta-fogo.
4. Crianças menores de 8 anos de idade devem ser mantidas afastadas, se não puderem ser vigiadas continuamente.
5. Deve ser evitado tocar nos elementos de aquecimento.
6. CUIDADO: O processo de cozedura deve ser vigiado. O processo de cozedura deve ser sempre vigiado.
7. Este dispositivo pode ser utilizado por crianças com mais de 8 anos de idade, pessoas com problemas físicos, auditivos ou mentais ou pessoas com falta de experiência ou conhecimento; desde que o controlo seja assegurado ou seja fornecida informação em relação aos perigos.
8. Este dispositivo foi concebido apenas para uso doméstico.
9. As crianças não devem brincar com o aparelho. A limpeza ou manutenção do utilizador não deve ser feita por crianças a menos que tenham mais de 8 anos e sejam vigiadas por adultos.

10. Manter o aparelho e o respetivo cabo de alimentação afastado das crianças com menos de 8 anos.

11. Colocar as cortinas, tules, papel ou qualquer material inflamável (comburente) longe do aparelho antes de começar a usar o aparelho. Não colocar materiais comburentes ou inflamáveis sobre ou no interior do aparelho.

12. Manter os canais de ventilação abertos.
13. O aparelho não é adequado para usar com um temporizador externo ou sistema de controlo remoto separado.
14. Não aquecer latas fechadas e frascos de vidro. A pressão pode levar os frascos a explodir.
15. A pega do forno não é um secador de toalhas. Não pendurar toalhas, etc. na pega do forno.
16. Não colocar os tabuleiros do forno, placas ou folhas de alumínio diretamente sobre a base do forno. O calor acumulado pode danificar a base do forno.
17. Ao colocar ou retirar alimentos do forno, etc., usar sempre luvas de forno resistentes ao calor.
18. Não usar o produto em estados como sob influência de medicamentos e/ou de álcool que possam afetar a sua capacidade de discernimento.
19. Ter cuidado quando usar álcool nos seus alimentos. O álcool irá evaporar a temperaturas elevadas e pode incendiar-se provocando um incêndio, se entrar em contacto com superfícies quentes.
20. Após cada utilização, verificar se a unidade está desligada.

PO

1. Se o aparelho estiver defeituoso ou apresentar danos visíveis, não utilizar o aparelho.
2. Não usar o aparelho com o vidro da porta da frente retirado ou partido.
3. Colocar o papel vegetal junto com o alimento num forno pré-aquecido, colocando-o dentro de uma panela ou num acessório de forno (tabuleiro, grelha de arame, etc.).
4. Não colocar sobre o aparelho objetos que as crianças possam alcançar.
5. É importante colocar a grelha de arame e bandeja corretamente nas prateleiras de arame e/ou colocar corretamente o tabuleiro na prateleira. Colocar a grelha ou o tabuleiro entre duas guias e verificar se está equilibrada antes de colocar alimentos sobre ela.
6. Para evitar o risco de tocar nos elementos de aquecimento do forno, remover as partes excedentes do papel vegetal que ficar pendurado do acessório ou recipiente.
7. Nunca o usar em temperaturas do forno mais elevadas do que a temperatura máxima de uso indicada no papel vegetal. Não colocar o papel vegetal na base do forno.

8. Quando a porta estiver aberta, não colocar qualquer objeto pesado sobre a porta ou permitir que as crianças se sentem nela. Pode fazer com que o forno se vire ou as dobradiças da porta fiquem danificadas.

9. Os materiais de embalagem são perigosos para as crianças. Manter o material de embalagem afastado do alcance das crianças.

10. Não usar produtos de limpeza abrasivos ou raspadores metálicos afiados para limpar o vidro, pois os arranhões que podem ocorrer na superfície do vidro da porta podem provocar a quebra do vidro.
11. Não bater em superfícies de vidro de placas de vitrocerâmica com um metal duro, a resistência pode ficar danificada. Isso pode provocar um choque elétrico.
12. O utilizador não deve tratar do forno por si mesmo.
13. O uso deve ser cuidadoso ao limpar queimadores a gás. Pode causar danos pessoais.
14. O alimento pode entornar quando o pé de forno é desmontado ou partido, ter cuidado. Pode causar danos pessoais.
15. Durante a utilização as superfícies interior e exterior do forno ficam quentes. Ao abrir a porta do forno, recuar para evitar o vapor quente que sai do interior. Há risco de queimadura.
16. A tampa superior do forno pode ser fechada por um motivo, que não seja poder tropeçar nas panelas. Recuar para evitar que os alimentos quentes lhe caiam em cima. Há risco de queimadura.
17. Não colocar objetos pesados quando a porta do forno estiver aberta, risco de queda.

PO

1. O utilizador não deve deslocar a resistência durante a limpeza. Isso pode provocar um choque elétrico.
2. Não retirar os interruptores de ignição do aparelho. Caso contrário, pode haver acesso a cabos elétricos ao vivo. Isso pode provocar um choque elétrico.
3. A alimentação do forno pode ser desligada durante qualquer trabalho de construção em casa. Depois de concluir o trabalho, deve ser a assistência autorizada a ligar de novo o forno.
4. Não colocar utensílios de metal, como faca, garfo, colher sobre a superfície do aparelho, pois ficarão quentes.
5. Para evitar o sobreaquecimento, o aparelho não deve ser instalado atrás de uma cobertura decorativa.
6. Desligar o aparelho antes de retirar as proteções. Depois de limpar, instalar as proteções de acordo com as instruções.
7. O ponto de fixação do cabo deverá ser protegido.
8. Não deve cozinhar os alimentos diretamente sobre o tabuleiro/grelha. Deve colocar os alimentos dentro ou sobre ferramentas adequadas antes os pôr no forno.
9. CUIDADO: Se o vidro do fogão se partir, desligar de imediato todos os elementos de aquecimento e desligar o aparelho da fonte de alimentação, não tocar na superfície do aparelho e não usar o mesmo.

Segurança elétrica

1. Pedir a um eletricista autorizado o equipamento de ligação à terra. A nossa empresa não será responsável pelos danos que serão incorridos devido ao uso do produto sem ligação à terra de acordo com os regulamentos locais.
2. Os interruptores do disjuntor do forno devem ser colocados de forma que o utilizador final os possa alcançar quando o forno estiver instalado.
3. O cabo de alimentação não deve entrar em contacto com as partes quentes do aparelho.
4. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu agente de assistência ou por pessoal igualmente qualificado para evitar uma situação perigosa.
5. Nunca lavar o produto pulverizando-o ou deitando água sobre o mesmo! Há um risco de eletrocução.
6. ADVERTÊNCIA: Para evitar choque elétrico, verificar se o circuito do dispositivo está aberto antes de trocar a lâmpada.
7. ADVERTÊNCIA: Desligar todas as ligações do circuito de alimentação antes de aceder aos terminais.
8. ADVERTÊNCIA: Se a s8uperfície estiver partida, desligar o aparelho para evitar risco de choque elétrico.
9. Não usar cabos cortados ou danificados ou cabos de extensão que não sejam o cabo original.

PO

1. A superfície traseira do forno também aquece quando o forno está a funcionar. As ligações elétricas não devem tocar na superfície traseira, caso contrário as ligações podem ficar danificadas.
2. Não apertar os cabos de ligação à porta do forno e não os colocar sobre superfícies quentes. Se o cabo se derreter, isto pode causar curto-circuito no forno e até um incêndio.
3. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu agente de assistência ou uma pessoa igualmente qualificada de modo a evitar alguma situação perigosa.
4. Não usar aparelhos de limpeza a vapor para limpar o aparelho, caso contrário poderá ocorrer choque elétrico.
5. É necessária um interruptor unipolar capaz de desligar a fonte de alimentação para a instalação. O desligamento da fonte de alimentação deve ser fornecido com um interruptor ou um fusível integrado instalado na fonte de alimentação fixa de acordo com o código do edifício.
6. O aparelho está equipado com um cabo de fio tipo "Y".
7. As ligações fixas devem ser ligadas a uma fonte de alimentação que permita desligamento unipolar. Para aparelhos com categoria de sobretensão abaixo de III, o dispositivo de desligamento deve ser ligado à fonte de alimentação fixa de acordo com o código de fiação.

Utilização prevista

1. Este produto é concebido para utilização doméstica. Não é permitido o uso comercial do aparelho.
2. Este aparelho apenas deve ser usado para fins culinários. Não deve ser usado para outros fins como para aquecer uma sala.
3. Este aparelho não deve ser utilizado para aquecer placas sob o grelhador, secar roupa ou toalhas pendurando-as na pega ou para fins de aquecimento.
4. O fabricante não assumes responsabilidades por qualquer dano devido a uso indevido ou inadequado.
5. Parte do forno da unidade pode ser usada para descongelar, assar, fritar e grelhar alimentos.
6. A vida útil do produto que adquiriu é de 10 anos. Este é o período para o qual as peças de reposição necessárias para o funcionamento deste produto são fornecidas pelo fabricante, conforme definido.

Métodos para proteção da superfície de cozedura em vidro cerâmico

A superfície de vidro cerâmico é inquebrável e em certa medida resistente aos riscos. No entanto, para evitar quaisquer danos, deve fazer o seguinte:

1. Nunca verter água fria sobre os queimadores quentes.
2. Não se apoiar sobre uma placa de vidro cerâmico.
3. Uma pressão repentina, por exemplo, o efeito de uma queda de um saleiro pode ser grave. Portanto, não colocar este tipo de objetos numa posição por cima das placas.
4. Depois de cada utilização, assegurar que a base do recipiente de cozinha e as superfícies da zona de cozedura são limpas e secas.
5. Não descascar vegetais em cima das superfícies da placa. Os grãos de areia que podem cair dos vegetais podem riscar a placa de vidro cerâmico.
6. Não colocar materiais inflamáveis como cartão ou plástico dentro do forno. Objetos tal como de estanho, zinco ou alumínio (assim como as películas de alumínio ou recipientes de café vazios) podem derreter quando colocados em cima das superfícies de cozedura quentes e, portanto, podem causar danos.
7. Deve ser tido cuidado no que se refere ao contacto de alimentos açucarados ou de sumos de fruta com as zonas quentes de cozedura. A superfície de vidro cerâmico podem ficar manchadas.

Ligação Elétrica

1. O seu forno necessita de 40 amperes de acordo com a potência do aparelho. Se necessário, é recomendada a instalação por um eletricista qualificado.
2. O seu forno está ajustado de acordo com a alimentação elétrica de 220-240V CA/380-415V CA 50/60Hz. Se as redes forem diferentes deste valor especificado, entrar em contacto com a assistência autorizada.
3. A ligação elétrica do forno só deve ser feita pelas tomadas com sistema de terra instalado em conformidade com os regulamentos. Se não houver nenhuma tomada adequada com o sistema de terra no local onde o forno vai ser colocado, contactar imediatamente um eletricista qualificado. O fabricante nunca será responsável pelos danos que surgirão devido às tomadas ligadas ao aparelho sem sistema de ligação à terra. Se as extremidades do cabo de ligação elétrica forem abertas, de acordo com o tipo de aparelho, fazer um interruptor adequado instalado na rede elétrica na qual todas as extremidades possam ser desligadas em caso de ligação/desligamento de/para a rede elétrica.
4. Se o seu cabo de alimentação elétrica estiver com defeito, deve ser substituído pela assistência autorizada ou eletricistas qualificados para evitar perigos.
5. O cabo elétrico não deve tocar nas partes quentes do aparelho.
6. Deve ligar o seu forno numa atmosfera seca.
7. Quando colocar o forno no local, assegurar que está ao nível do contador. Colocá-lo ao nível do contador, ajustando os pés, se necessário.

Esquema de ligação elétrica

APRESENTAÇÃO DO APARELHO

11

1. Placa de topo em vidro
2. Botão do termostato
3. Botão de comando para o forno
4. Reguladores para as placas vitrocerâmicas
5. Porta do forno
6. Pega
7. Pé de plástico
8. Porta do compartimento inferior
   8.1. Gaveta

8.2. Porta basculante

1. Lâmpada

2. Grelhador

3. Queimador cerâmico (140 mm / 250 mm)

4. Queimador cerâmico (120 mm / 180 mm)
5. Queimador cerâmico (140 mm ou 180 mm)
6. Placa quente (145 mm ou 185 mm)

Acessórios

Utilizado para produtos de pastelaria, grandes assados, alimentos cozidos com água. Também pode ser utilizado como recipiente de recolha de óleo se assar diretamente no grelhador bolos, alimentos congelados e pratos de carne.

Utilizado para produtos de pastelaria (bolachas, biscoitos, etc), alimentos congelados.

Utilizado para produtos de pastelaria alimentos congelados.

Pure 3D wireframe diagram of a rectangular grid structure with horizontal slats (no text or symbols)

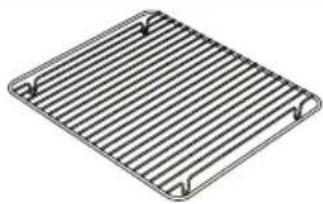

Grelha de arame

Utilizada para assar ou colocar alimentos que serão assados, gratinados e congelados no rack pretendido.

Friso telescópica \*

Os tabuleiros e racks de arame podem ser removidos e instalados facilmente graças ao friso telescópico.

Grelha de arame sobre o tabuleiro \*

Os alimentos que aderem ao cozinhar, como bifes, devem ser colocados na grelha do tabuleiro. Desse modo impede se o contacto do alimento com o tabuleiro.

Pega do tabuleiro \*

É usada para segurar tabuleiros quentes.

Funções Técnicas Do Seu Forno

Especificações 50x55 50x60 60x60
Largura exterior 500 mm 500 mm 600 mm
Profundidade exterior 565 mm 630 mm 630 mm
Altura exterior 855 mm 855 mm 855 mm
Potência da lâmpada 15-25 W
Elemento de aquecimento inferior 1000 W	1000 W 1200 W
Elemento de aquecimento superior 800 W	800 W 1000 W
Elemento de aquecimento turbo ----	1800 W 2200 W
Elemento de aquecimento do grelhador	1500 W 1500 W 2000 W
Tensão de alimentação	220-240V AC/380-415V AC 50/60 Hz
Placa de aquecimento 145 mm *	1000 W
Placa de aquecimento 180 mm *	1500 W
Placa de aquecimento rápida 145 mm *	1500 W
Placa de aquecimento rápida 180 mm *	2000 W
Queimador cerâmico 140 mm *	1200 W
Queimador cerâmico 180 mm *	1700 W / 1800 W
Queimador cerâmico 140 mm / 250 mm *	1800 W
Queimador cerâmico 120 mm / 180 mm *	1700 W

ADVERTÊNCIA: Deve ser considerada esta tabela para a modificação ser feita pela assistência autorizada. O fabricante não pode ser responsabilizado por qualquer problema que surja devido a qualquer modificação defeituosa.

ADVERTÊNCIA: Para aumentar a qualidade do produto, as especificações técnicas podem ser alteradas sem aviso prévio.

ADVERTÊNCIA: Os valores fornecidos com o aparelho ou dos documentos que a acompanham são leituras de laboratório em conformidade com as respetivas normas. Estes valores podem diferir dependendo das condições de utilização e ambientais.

INSTALAÇÃO DO SEU FORNO

Verificar se a instalação elétrica é adequada para colocar o aparelho em condições de funcionamento. Se a instalação elétrica não for adequada, contactar um eletricista e um canalizador para fazer as adequações necessárias. O fabricante não será responsável por danos caudados por operações realizadas por pessoas não autorizadas.

ADVERTÊNCIA: É responsabilidade do cliente preparar o local onde o produto será colocado e também preparar a instalação elétrica.

ADVERTÊNCIA: Devem ser seguidas as regras das normas locais sobre as instalações elétricas durante a instalação do produto.

ADVERTÊNCIA: Verificar se há algum dano no dispositivo antes de o instalar. Não instalar o produto se estiver danificado. Produtos danificados causam riscos à sua segurança.

Local correto para instalação e advertências importantes

Os pés do aparelho não devem ficar sobre superfícies macias, como tapetes. O piso da cozinha deve ser durável para suportar o peso da unidade e de qualquer outro utensílio de cozinha que possa ser usado no forno.

O aparelho deve ser usado com uma folga mínima de 400 mm sobre as superfícies superiores do fogão e a 65 mm das superfícies laterais dentro de um móvel de cozinha.

O aparelho é adequado para uso em ambas as paredes laterais, sem qualquer suporte, ou sem ser instalado numa estrutura. Se for instalado um exaustor ou aspirador acima do fogão, seguir as instruções do fabricante para a altura da montagem. (mín. 650 mm)

ADVERTÊNCIA: O mobiliário de cozinha perto do aparelho deve ser resistente ao calor.

ADVERTÊNCIA: Não instale o aparelho ao lado de frigoríficos ou refrigeradores. O calor irradiado pelo aparelho aumenta o consumo de energia dos dispositivos de refrigeração.

ADVERTÊNCIA: Não usar a porta e/ou a pega para transportar ou mover o aparelho.

Ilustração Da Fixação Da Corrente

Antes de utilizar o aparelho, a fim de garantir uma utilização segura, certifique-se deque fixou o aparelho à parede usando a corrente e o parafuso em gancho que são fornecidos. Certifique-se de que o gancho é aparafusado à parede de forma segura.

PAINEL DE CONTROLO

1. Termóstato
2. Botão de seleção de função
3. Temporizador mecânico *

4. Queimador elétrico traseiro esquerdo

5. Queimador elétrico frontal esquerdo

6. Queimador elétrico frontal direito
7. Queimador elétrico traseiro direito

ADVERTÊNCIA: O painel de controlo acima é apenas para fins de ilustração. Considerar o painel de controlo no seu dispositivo.

Termóstato: Usado para determinar a temperatura do prato a ser cozinhado no forno. Depois de colocar o alimento no interior do forno, rodar o interruptor para ajustar a definição da temperatura pretendida entre 40-240 °C. Para temperaturas de cozedura de alimentos diferentes, consultar a tabela de cozedura.

Temporizador mecânico*: Usado para determinar o período para cozinhar no forno. Quando o tempo ajustado terminar, a energia dos aquecedores é desligada e é emitido um sinal sonoro de aviso. O temporizador mecânico pode ser ajustado para o período pretendido entre 0-90 minutos. Para os períodos de cozedura, consultar as tabelas de cozedura.

USAR A SECÇÃO DO FORNO

Usar Os Elementos De Aquecimento Do Forno

1. Quando o forno funciona pela primeira vez, será espalhado um odor, que será originado pelo uso dos elementos de aquecimento. Para se livrar disto, ligá-lo a 240 °C durante 45 a 60 minutos enquanto estiver vazio.
2. O botão de controlo do forno deve ser posicionado no valor pretendido; caso contrário, o forno não funciona.
3. Tipos de refeições, tempos de cozedura e posições do termóstato são dadas na tabela de cozedura. Os valores indicados na tabela de cozedura são valores caraterísticos e foram obtidos como resultado dos ensaios realizados no nosso laboratório. Pode encontrar diferentes sabores adequados ao seu gosto, dependendo dos seus hábitos culinários e de uso.
4. Pode fazer frango rotativamente no seu forno através dos acessórios.
5. Tempos de cozedura: Os resultados podem mudar de acordo com a tensão da zona e o material com qualidade, quantidade e temperaturas diferentes.
6. Enquanto a cozedura estiver a ser feita no forno, a tampa do forno não deve ser aberta com frequência. Caso contrário, a circulação do calor pode ser desequilibrada e os resultados podem alterar-se.

Usar O Grelhador

1. Quando colocar a grelha na prateleira superior, os alimentos na grelha não devem tocar na grelha.
2. Pode pré-aquecer durante 5 minutos enquanto grelhar. Se necessário, pode voltar os alimentos ao contrário.
3. Os alimentos devem estar no centro da grelha para fornecerem um fluxo máximo de ar através do forno.

Ligar o grelhador;

1. Colocar o botão de função sobre o símbolo do grelhador.
2. Em seguida, definir a temperatura do grelhador pretendida.

Desligar o grelhador;

Colocar o botão de função na posição desligado.

ADVERTÊNCIA: Manter a porta do forno fechada enquanto estiver a grelhar. (Grelhador elétrico)

ADVERTÊNCIA: Manter a porta do forno aberta enquanto estiver a grelhar. (Grelhador a gás)

Usar O Assador De Frango \*

Colocar o espeto no suporte. Deslizar o espeto rotativo no forno no nível pretendido. Localizar uma caçarola no fundo para recolher a gordura. Adicione um pouco de água na caçarola para facilitar a limpeza. Não esquecer de retirar a parte de plástico do espeto. Depois de grelhar, enroscar a pega de plástico no espeto e retirar os alimentos do forno.

Usar A Secção Do Fogão

Usando e descrição de seção job for vitrocerâmica

	Nível 1	Nível 2	Nível 3	Nível 4	Nível 5	Nível 6	Nível 7	Nível 8	Nível 9	Max.
140 mm Comutador	130 W	206 W	350 W	500 W	850 W	1200 W	--- ---	--- ---
180 mm Comutador	180 W	470 W	790 W	850 W	1230 W	1700 W	--- ---	--- ---
180 mm Regulador	1800 W	1800 W	1800 W	1800 W	1800 W	1800 W	1800 W	1800 W	1800 W	---
140/250 mm	1000 W	1000 W	1000 W	1000 W	1000 W	1000 W	1000 W	1000 W	1000 W	1800 W
120/180 mm Dupla destaque	700 W	700 W	700 W	700 W	700 W	700 W	700 W	700 W	700 W	1700 W

1. Você opera a placa com os comutadores de anel no painel de controle do forno. Essa opção regula a energia, a fim de atingir a temperatura desejada definida por você.
2. A fim de ter um bom resultado de cozedura da placa, a parte inferior panelas deve ser mais espessa e plana quanto possível.
3. Bottom of panelas e zonas de cozedura deve ser do mesmo tamanho. Se possível, coloque tampas nos recipientes. Alternar zonas de cozinhar antes do final do tempo de cozedura, para tirar vantagem do calor residual.
4. Rode o botão no sentido horário para começar a operar. Temperatura criada pela posição do botão na linha aumentando gradualmente até máx.
5. Por zona de cozedura dupla do primeiro anel operar como uma única zona; segundo anel começa a funcionar depois de ligar extra, mais um pouco de força no sentido horário no “max” fim região do sinal do anel. Quando você gira para a esquerda, o primeiro toque funcionará como o alcance máximo ea potência do segundo anel vai reduzir em até você deseja temperatura.

Usar Placas De Aquecimento

1. As placas de aquecimento elétricas têm padrão de 6 níveis de temperatura. (como descrito aqui acima)
2. Ao usar pela primeira vez, ligar a sua placa elétrica na posição 6 durante 5 minutos. Isto fará com que o agente na sua placa de aquecimento, que é sensível ao calor, seja endurecido pela queima.
3. Usar panelas de fundo plano que contactam plenamente com o calor, tanto quanto possível, para poder usar a energia de forma mais produtiva.

Botão de função: Usado para determinar os aquecedores que serão usados para cozinhar o prato a ser cozinhado no forno. Os tipos de programa do aquecedor neste botão e as suas funções são descritos abaixo. Todos os tipos de aquecedores e tipos de programa compostos por esses aquecedores podem não estar disponíveis em todos os modelos.

	Espeto rotativo Ventoinha
	Elementos de aquecimento inferior e superior		Ventoinha e aquecedor turbo
	Lâmpada		Ventoinha e elemento de aquecimento superior-inferior
	Ventoinha e elemento de aquecimento inferior		Grelhador e ventoinha
	Elemento de aquecimento do grelhador		Grelhador
	Grelhador e lâmpada		Elemento de aquecimento superior
	Temporizador		Elemento de aquecimento inferior

ADVERTÊNCIA: Todos os tipos de aquecedores e tipos de programa compostos por esses aquecedores podem não estar disponíveis em todos os modelos.

TABELA DE TEMPO DE COZEDURA

AVISO: O forno deve ser pré-aquecido por 10 minutos antes de se introduzir o alimento.

Refeições	Função De Cozedura	Temperatura (°C)	Posição Da Prateleira	Tempo (Min.)
Bolo Estático / Estático	co+Ventilador 170-180 2 35-45
Pequenos bolos Estático	Turbo+Ventilador 170-180 2 25-30
Empada Estático / Estático	Estático+Ventilador 180-200 2 35-45
Pastelaria Estático	180-190 2 25-30
Bolinhos Estático	170-180 3 20-25
Tarte de maçã Estático	Turbo+Ventilador 180-190 2 50-70
Pão de Ló Estático	200/150 * 2 20-25
Pizza	Estático+Ventilador	180-200 3	20-30
Lasagna Estático	180-200 2 25-40
Merengue Estático	100	2	60
Frango	Estático+Ventilador / Turbo+Venti.	180-190 2	45-50
Frango grelhado **	Grade	200-220 4	25-30
Peixe grelhado **	Grade+Ventilador	200-220 4	25-30
Filé mignon **	Grade+Ventilador	Max.	4	15-20
Almôndega ** Grade	Max.	4	20-25

* Sem pré-aquecimento Metade da cozedura deve ser a 200 °C e, em seguida, a segunda metade deve ser de 150 °C.
** Durante a metade da cozedura, a refeição deve ser voltada.

MANUTENÇÃO E LIMPEZA

1. Enquanto o forno estiver a funcionar ou pouco depois de começar a funcionar, fica extremamente quente. Deve evitar tocar nos elementos de aquecimento.
2. Nunca limpar a parte interior, o painel, a tampa, os tabuleiros e todas as outras partes do forno com ferramentas como escova dura, malha de limpeza ou faca. Não usar produtos de limpeza ou detergentes abrasivos.
3. Depois de limpar as partes interiores do forno com um pano com sabão, lavá-lo e secá-lo bem com um pano macio.
4. Limpar as superfícies de vidro com substâncias de limpeza de vidro especiais.
5. Não limpar o seu forno com equipamentos de limpeza a vapor.
6. Antes de abrir a tampa superior do forno, limpar o líquido derramado para fora da tampa. Além disso, antes de fechar a tampa, assegurar que a mesa do fogão está suficientemente fria.
7. Nunca usar agentes inflamáveis como ácido, diluente e gasolina ao limpar o seu forno.
8. Não lavar qualquer peça do seu forno na máquina de lavar loiça.
9. Para limpar a tampa frontal do vidro do forno; Retirar os parafusos de fixação que fixam o manípulo com uma chave de fendas e retirar a porta do forno. Em seguida, limpar e enxaguar bem. Depois de secar, colocar o vidro do forno corretamente e voltar a instalar a pega.

Montagem Da Porta Do Forno

Puxe a porta do forno para si e abra a completamente. Em seguida, puxe a fechadura em dobradiça para cima, conforme mostrado na Figura 2.1, usando uma chave de fendas e abra a fechadura.

Rode a fechadura em dobradiça para o seu ângulo mais amplo, como mostra a Figura 2.2

Coloque ambas as dobradiças da porta do forno na mesma posição.

Em seguida, feche a porta do forno até que ela assente sobre a fechadura em dobradiça, conforme mostra a Figura 3.1.

Para remover a porta do forno, puxe a porta para cima usando as duas mãos, como mostra a Figura 3.2 quando a porta atingir uma posição perto da posição fechada.

Para recolocar a porta do forno na posição, siga os passos acima na ordem inversa.

Limpeza E Manutenção Da Porta De Vidro Na Frente Do Forno

Remova o perfil pressionando as patilhas de plástico dos lados esquerdo e direito, como mostra a figura 4 e puxando o perfil para si, como pode ver na figura 5. Em seguida, retire o vidro interior conforme se vê na figura 6. Se necessário, o vidro do meiopode ser removido da mesma forma. Após a conclusão da limpeza e manutenção, voltea montar o vidro e o perfil pela ordem inversa. Certifique-se de que o perfil está devidamente colocado no seu lugar.

As paredes catalíticas estão localizadas à esquerda e à direita da cavidade sob a guias. As paredes catalíticas erradicam o mau cheiro e obtêm o melhor desempenho do fogão. As paredes catalíticas também absorvem os resíduos de óleo e limpam o seu fogão enquanto ele está a funcionar.

Para remover as paredes catalíticas, as guias têm de ser puxadas para fora. Assim que as guias são puxadas para fora, as paredes catalíticas são soltas automaticamente. As paredes catalíticas têm de ser mudadas ao fim de 2-3 anos.

Posições Da Grelha

É importante colocar corretamente a grelha de arame no forno. Não permitir que a grelha entre em contacto com a parede traseira do forno. As posições da grelha são mostradas na figura seguinte. Pode colocar um tabuleiro fundo ou um tabuleiro normal nas grelhas de arame inferior e superior.

Instalar e retirar as grelhas de arame

Para retirar as grelhas de arame, premir os clipes mostrados com setas na figura, retirar primeiro o lado inferior e depois o superior do local de instalação. Para instalar grelhas de arame; inverter o procedimento para a remoção das grelhas de arame.

Substituição Da Lâmpada Do Forno

AVISO: Para evitar choques eléctricos, certifique-se que o circuito do aparelho está aberto antes de trocar a lâmpada. (o circuito aberto significa que a energia está desligada)

Primeiro, desligue a alimentação do aparelho e certifique-se que o mesmo está arrefecido.

Remova o vidro de proteção rodando conforme indicado na figura do lado esquerdo. Se tiver dificuldades para o rodar, utilize luvas de plástico para a ajudar na tarefa.

Em seguida, remova a lâmpada rodando, instale a lâmpada nova com as mesmas especificações.

Reinstale a proteção do vidro, ligue o cabo de alimentação do aparelho à tomada elétrica e conclua a substituição. Agora pode utilizar o seu forno.

Lâmpada Tipo G9

1. Um painel de segurança é projetado para proteger o painel de controlo e os botões quando o forno estiver no modo de grelhador. (figura 10)
2. Deve usar este painel de segurança para evitar que o calor danifique o painel de controlo e os botões quando o forno estiver no modo de grelhador.

ADVERTÊNCIA: As partes acessíveis podem ficar quentes quando o grelhador é usado. Manter as crianças afastadas.

1. Colocar o painel de segurança sob o painel de controlo abrindo o vidro da tampa frontal do forno. (figura 11)
2. Em seguida, fixar o painel de segurança entre o forno e a tampa frontal, fechando suavemente a tampa. (figura 12)
3. É importante para cozinhar que mantenha a tampa aberta na distância especificada quando cozinhar em modo de grelhador.
4. O painel de segurança fornecerá uma condição ideal para cozinhar, protegendo o painel de controlo e os botões.

ADVERTÊNCIA: Se o fogão tiver a opção “Grelhador fechado funcionou” com termóstato, pode manter a porta do forno fechada durante o funcionamento; neste caso, a chapa defletora do grelhador será desnecessária.

RESOLUÇÃO DE PROBLEMAS

Pode resolver os problemas que pode encontrar no seu produto verificando os seguintes pontos antes de chamar a assistência técnica.

Pontos de verificação

Caso tenha algum problema com o forno, verificar primeiro a tabela abaixo e experimentar as sugestões.

Problema Causa Possível O que fazer
O forno não funciona.	Fonte de alimentação não disponível.	Verificar o fornecimento de energia
Desliga-se durante a cozedura.	Funcionamento contínuo durante muito tempo.	Deixar o forno arrefecer após longos ciclos de cozedura.
A porta do forno não está a abrir adequadamente.	Resíduos alimentares presos entre a porta e a cavidade interior.	Limpar bem o forno e tentar voltar a abrir a porta.
Choque elétrico quando tocar no forno.	Ligação à terra não adequada.	Assegurar que a alimentação está ligada à terra adequadamente.
	Está a ser usada tomada de parede sem ligação à terra.
Está a pingar água.	Sob certas condições, pode ser gerada água ou vapor, dependendo do alimento a ser cozinhado. Isto não é uma avaria do aparelho.	Deixar o forno arrefecer e, em seguida, secar com um pano da loiça.
Vapor a sair de uma fissura na porta do forno.
Água existente no interior do forno.
Fum a sair durante o funcionamento	Quando o forno funcionar pela primeira vez.	Fumo sai dos aquecedores. Isto não é uma avaria. Após 2-3 ciclos já não haverá fumo.
	Alimento no aquecedor.	Deixar o forno arrefecer e limpar resíduos de alimentos do aquecedor.
Quando o forno está em funcionamento sai cheiro a queimado ou a plástico	Estão a ser usados dentro do forno acessórios de plástico ou outros não resistentes ao calor.	Com temperaturas elevadas, utilizar os acessórios em vidro adequados
Forno não aquece.	Porta do forno está aberta. Fechar a porta e reiniciar.
	Controlos do forno não estão ajustados corretamente.	Ler a secção referente ao funcionamento do forno e reiniciar o forno.
	O fusível disparou ou o corta-circuitos desligou-se.	Substituir o fusível ou reiniciar o disjuntor. Se isto se repetir frequentemente, ligar a um eletricista.
O forno não cozinha bem.	A porta do forno é aberta frequentemente durante a cozedura.	Não abrir frequentemente a porta do forno se o alimento que estiver a cozinhar não precisar de ser rodado. Se abrir a porta frequentemente a temperatura interior cai e consequentemente o resultado da cozedura será influenciado.
A luz interior está fraca ou não funciona.	Objeto estranho que cobre a lâmpada durante a cozedura.	Limpar a superfície interior do forno e verificar novamente.
	A lâmpada pode estar fundida.	Substituir por uma lâmpada com as mesmas especificações.

REGRAS DE MANUSEAMENTO

1. Não usar a porta e/ou a pega para transportar ou mover o aparelho.
2. Realizar a movimentação e transporte na embalagem original.
3. Prestar muita atenção ao aparelho durante o carregamento/descarregamento e manuseio.
4. Assegurar que a embalagem está firmemente fechada durante o manuseio e transporte.
5. Proteger de fatores externos (tais como humidade, água, etc.) que possam danificar a embalagem.
6. Ter cuidado para não danificar o aparelho devido a colisões, choques, quedas, etc. durante o manuseio e transporte e para não o partir ou deformar durante a operação.

RECOMENDAÇÕES DE EFICIÊNCIA ENERGÉTICA

Os seguintes detalhes irão ajudar a utilizar o produto ecológica e economicamente.

1. Usar recipientes de cor escura e esmalte que conduzam melhor o calor no forno.
2. Ao cozinhar os seus alimentos, se a receita ou o manual do utilizador indicar que o pré-aquecimento é necessário, pré-aqueça o forno.
3. Não abrir frequentemente a porta do forno enquanto cozinhar.
4. Tentar não cozinhar simultaneamente vários pratos no forno. Pode cozinhar ao mesmo tempo colocando dois tabuleiros na grelha de arame.
5. Cozinhar vários pratos sucessivamente. O forno não perderá calor.
6. Desligar o forno alguns minutos antes de terminar o tempo de cozedura. Neste caso, não abrir a porta do forno.
7. Descongelar os alimentos congelados antes de cozinhar.

ELIMINAÇÃO AMIGA DO AMBIENTE

Elimine a embalagem em condições amigas do ambiente Este aparelho está etiquetado de acordo com a Diretiva Europeia 2012/19/UE relativa a aparelhos elétricos e eletrónicos usados (Resíduos de Equipamentos Elétricos e eletrónicos REEE). As orientações determinam o enquadramento para a devolução e reciclagem de aparelhos elétricos aplicável em toda a UE.

INFORMAÇÃO SOBRE A EMBALAGEM

Os materiais de embalagem do produto são fabricados a partir de materiais recicláveis, de acordo com as nossas Normas Ambientais Nacionais. Não elimine os materiais de embalagem junto com o lixo doméstico ou outros. Leve-os aos pontos de recolha de material de embalagem indicados pelas autoridades locais.
