HDV70X SY - Secador de roupa HOOVER - Manual de utilização gratuito

Tipo de Produto	Secador de Roupa
Marca	Hoover
Modelo	HDV70X SY
Capacidade Máxima de Secagem (Algodão)	7 kg
Capacidade Máxima de Secagem (Sintéticos)	3 kg
Capacidade do Tambor	115 litros
Altura	85 cm
Largura	60 cm
Profundidade	60 cm
Classe de Eficiência Energética	C
Requisitos Elétricos	220-240 V, 50 Hz (consulte a etiqueta de classificação)
Mangueira de Ventilação Incluída	Sim (extensão máxima de 1,8 m)
Programas de Secagem	Algodão (alta temperatura), Sintéticos (baixa temperatura), Acrílicos, Pré-Engomar
Opção Delicados	Sim (reduz a temperatura de secagem)
Ação Reversa	Sim (rotação do tambor inverte)
Tipo de Filtro	Filtro de fiapos (removível)
Indicador de Cuidado do Filtro	Sim (acende quando o filtro ou a mangueira de ventilação está obstruído)
Período de Arrefecimento	Últimos 10 minutos do ciclo (ar frio tombando)
Características de Segurança	Proteção contra sobreaquecimento, interruptor de segurança da porta, tomada com terra
Espaço de Instalação	12 mm ao redor dos lados e da parte traseira
Peso Líquido	Aprox. 35 kg

Perguntas frequentes - HDV70X SY HOOVER

Qual é a capacidade máxima de carga do Hoover HDV70X SY?

A capacidade máxima de carga é 7 kg para peças de algodão e 3 kg para sintéticos. Não exceda estes limites para garantir uma secagem eficiente.

Como limpar o filtro de fiapos?

Puxe o filtro para cima (fig. 4), abra-o como mostrado (fig. 5) e remova suavemente os fiapos com uma escova macia ou os dedos. Feche o filtro com um clique e empurre-o de volta ao lugar. Limpe o filtro após cada ciclo de secagem para manter a eficiência.

Posso secar tecidos delicados como seda ou lã neste secador?

Não, não seque na máquina lãs, seda, tecidos delicados, meias de nylon e itens com decorações metálicas. Estes podem ser danificados. Use o botão Delicados apenas para tecidos adequados para secagem a baixa temperatura.

O que significa a luz indicadora de Cuidado do Filtro?

A luz acende quando o filtro de fiapos precisa de limpeza ou quando a mangueira de ventilação está obstruída ou dobrada. Verifique e limpe o filtro e inspecione a mangueira quanto a obstruções.

Quanto tempo demora um ciclo de secagem típico?

Os tempos de secagem variam de acordo com o tamanho da carga e o tipo de tecido. Por exemplo, uma carga pesada de algodão (7 kg) leva 140-165 minutos em alta temperatura. Carga média de sintéticos (3 kg) leva 70-80 minutos. Consulte sempre o guia de secagem no painel de controlo.

É necessário usar a mangueira de ventilação?

Embora o secador possa funcionar sem a mangueira, o uso da mangueira de ventilação é fortemente recomendado para expelir o ar quente e húmido para o exterior. Isso evita a recirculação e garante a máxima eficiência de secagem, especialmente se instalado sob uma bancada.

Que itens nunca devem ser secos na máquina?

Não seque na máquina itens tratados com fluidos de limpeza a seco, materiais de borracha ou espuma, cortinas de fibra de vidro ou roupas contaminadas com líquidos inflamáveis como gasolina ou óleo de cozinha. Evite também sacos de dormir e sapatos de treino.

Por que o secador para antes da roupa estar completamente seca?

Possíveis causas: o filtro de fiapos está entupido, a mangueira de ventilação está dobrada ou obstruída, a carga é muito grande ou a ventilação do ambiente é inadequada. Verifique estes problemas e reinicie o secador.

O secador tem um período de arrefecimento?

Sim, durante os últimos 10 minutos do ciclo, o secador utiliza ar frio para reduzir os vincos e arrefecer a carga antes de manuseá-la. Não abra a porta prematuramente.

Como devo instalar a mangueira de ventilação?

Conecte a mangueira a uma das três saídas de ar (traseira ou laterais) e tampe as saídas não utilizadas. Certifique-se de que a mangueira não está dobrada e não ultrapassa 1,8 metros. Proteja a saída externa do vento para evitar correntes de ar inversas.

MANUAL DE UTILIZADOR HDV70X SY HOOVER

ATENÇÃO Verifique se o produto não tem quaisquer sinais visíveis de danos antes da utilização. Se estiver danificado, não o utilize e contacte o Serviço de Assistência Técnica GIAS.

ATENÇÃO Não utilize o produto se o filtro de cotão não estiver bem posicionado ou se estiver danificado; o cotão é inflamável.

ATENÇÃO Os materiais de borracha esponjosa podem, em certas circunstâncias, ser inflamáveis por combustão espontânea quando aquecidos. Plástico esponjoso, borracha esponjosa e materiais à base de borracha, não são apropriados para secagem em máquina. Os artigos em cuja composição entrem estes materiais NÃO PODEM ser colocados na máquina.

Consulte sempre as indicações das etiquetas de lavagem e secagem.

ATENÇÃO A má utilização de uma máquina de secar pode criar risco de incêndio.

ATENÇÃO aumento de temperatura durante o funcionamento da máquina de secar pode exceder os 60 graus C, onde exista o símbolo de superfície quente.

Manual do utilizador. Esta máquina deve apenas ser utilizada para os fins para os quais foi concebida, conforme descrito neste manual. Assegure-se de que o compreendeu bem antes de começar a utilizá-la.

Instalação. Esta máquina não deve ser instalada numa casa de banho.

Nunca instale a máquina junto a cortinas e tenha o cuidado de evitar a queda ou acumulação de objectos atrás da máquina.

Ventilação. A sala onde está localizada a máquina de secar deve possuir uma ventilação adequada para evitar que os gases provenientes dos electrodomésticos que queimem outros combustíveis, incluindo chamas vivas, sejam atraídos à sala durante o funcionamento da máquina de secar.

O ar de exaustão não pode ser eliminado pelo tubo de chaminé que é utilizado para os fumos de exaustão de electrodomésticos que queimem gás ou outros combustíveis.

Verifique regularmente se nada está a limitar o fluxo de ar na máquina:

Verifique a eventual presença de cotão após a utilização e limpe, se necessário.

Verifique periodicamente a mangueira ou tubo de ventilação e retire o cotão acumulado.

As entradas e saídas devem manter-se livres de quaisquer obstruções.

Se a máquina de secar for utilizada frequentemente, o período entre verificações deve ser reduzido em conformidade.

Secagem. A roupa deve ser centrifugada ou bem torcida antes de ser colocada na máquina de secar. NÃO deve pôr na máquina roupa ensopada e a pingar.

Não deixe isqueiros e fósforos nos bolsos e NUNCA utilize líquidos inflamáveis perto da máquina.

Nunca deverá utilizar esta máquina para secar cortinas de fibra de vidro. Se outras roupas forem contaminadas com estas fibras, podem provocar irritações na pele.

As peças tratadas ou contaminadas com aerossóis ou líquidos de limpeza inflamáveis, tais como gasolina, óleo de cozinha ou aerossóis não podem ser colocadas nesta máquina.

Fibra de algodão ou cotão não pode ser acumulado no chão que rodeia o exterior da máquina.

Período de arrefecimento. O interior do tambor pode estar muito quente. Antes de retirar a roupa, deixe sempre a máquina de secar completar o período de arrefecimento.

Avarias. Não insista em utilizar a máquina, se lhe parecer que existe qualquer avaria.

Após a utilização. Retire a ficha da tomada de corrente eléctrica. Faça o mesmo antes de limpar a máquina.

Cabo de alimentação. Se o cabo de alimentação desta máquina estiver danificado, deve ser substituído por um cabo especial que se encontra somente disponível no Serviço de Assistência Técnica GIAS ou Agente Autorizado.

Serviço de Assistência Técnica GIAS. Para assegurar o funcionamento seguro, eficiente e continuado desta máquina, recomendamos que as reparações e os serviços de manutenção sejam apenas executados por um técnico autorizado.

Segurança 12 Abrir a porta 16

Requisitos de ventilação 14 Guia de secagem 17

Preparação da carga 15 Comandos e indicadores 18

Preparação da roupa 15 Funcionamento 19

Peso máximo de secagem 15 Limpeza da máquina 20

Separação da carga 15 Especificações técnicas 20

Não pôr na máquina de secar 15 Resolução de problemas 21

Economia de energia 15 Termos de garantia 22

LEIA, POR FAVOR, ESTAS INSTRUÇÕES COM ATENÇÃO

Esta máquina deve ser posta a funcionar de acordo com as instruções deste manual.

Destina-se apenas a uso doméstico no que se refere à secagem de têxteis e vestuário, utilizando uma solução de água no processo de limpeza. NÃO DEVE utilizar-se com produtos de limpeza a seco. Para sua segurança, a máquina deve ser corretamente instalada.

Se tiver alguma dúvida sobre a instalação, aconselhe-se com o Serviço de Assistência Técnica GIAS.

Antes de utilizar a máquina de secar roupa pela primeira vez:

● leia com atenção este livro de instruções. ● retire tudo o que estiver no tambor. - limpe o interior do tambor e a porta com um pano húmido para remover o pó que possa ter-se instalado durante o transporte.

IMPORTANTE: Esta máquina de secar roupa deve apenas utilizar-se para têxteis e vestuário, utilizando uma solução de água no processo de limpeza.

NÃO pôr na máquina de secar roupa tecidos tratados com produtos de limpeza a seco.

Esta máquina está apetrechada com uma ficha vulcanizada.

A ficha deve ficar acessível para se poder desligar a máquina após a sua instalação.

IMPORTANTE: Os fios do cabo de alimentação têm cores diferentes, de acordo com o seguinte código:

Azul - NEUTRO

Castanho - FASE

Verde e amarelo - TERRA

Se o cabo de alimentação desta máquina estiver danificado, deve ser substituído por um cabo especial que se encontra somente disponível no Serviço de Assistência

Requisitos de instalação e ventilação

IMPORTANTE: Esta máquina deve ser instalada de modo a que as entradas e as saídas de ar não fiquem obstruídas (fig. 1).

Deve deixar-se um espaço de, pelo menos, 12 mm (0,5 polegadas) entre os lados e a parte posterior da máquina e as paredes e armários que a rodeiam.

Para uma ventilação adequada, o espaço entre a base da máquina e o chão deverá estar desobstruído.

NUNCA instale a máquina junto a cortinas. Evite que caiam e se acumulem objectos atrás e ao lado da máquina, uma vez que podem obstruir as entradas e saídas de ar.

Esta máquina de secar roupa é fornecida com uma mangueira de ventilação.

Recomenda-se o uso da mangueira de ventilação para expelir ar quente para a atmosfera, e assim assegurar máxima eficiência de secagem. Proteja a saída externa dos ventos predominantes para assegurar que

o retorno da corrente de ar não reduza o desempenho da secagem.

Se a máquina for instalada sob uma bancada de cozinha ou se for embutida, é essencial utilizar uma mangueira de ventilação para eliminar o ar quente e húmido, evitando assim que a recirculação de ar húmido impeça que a máquina funcione eficientemente.

A mangueira pode passar através de uma parede ou de uma porta ou janela abertas (fig. 2). A mangueira tem 95 mm (3,75 polegadas) de diâmetro e um comprimento de até 1,8 metros (6 pés).

Mangueiras de ventilação de comprimento superior a 1,8 metros (6 pés), não se recomendam pois reduzem o desempenho da máquina.

Assegure-se de que a mangueira de ventilação não está torcida, o que impedirá o funcionamento eficiente da máquina.

Há três saídas de ar - uma na parte traseira e uma de cada lado da máquina. A mangueira de ventilação deve apenas ligar-se a uma destas saídas. Devem colocar-se as respectivas tampas nas duas saídas não utilizadas para manter eficiência máxima de secagem.

PORTUGUÊS

Preparação da carga

Antes de usar a máquina de secar pela primeira vez, limpe o interior do tambor e da porta com um pano húmido.

Certifique-se de que a roupa que vai secar é apropriada para secagem por máquina de secar, conforme indicado nos símbolos das etiquetas, representativos dos cuidados a ter com cada um dos artigos.

Preparação da roupa

Certifique-se de que todos os fechos estão fechados e os bolsos vazios. Vire os artigos do avesso. Coloque a roupa livremente no tambor de modo a não se emaranhar. Não sobrecarregue o tambor, particularmente ao secar artigos volumosos, senão, a roupa pode ficar presa ao tambor e não secar uniformemente.

Peso máximo de secagem

● Algodões Máx.de 7 kg ● Sintéticos Máx.de 3 kg

Separe a carga como se segue:

A) Por símbolos de cuidados de secagem Na gola ou no interior da bainha:

Pode ser seco em máquina de secar.

Secagem a alta temperatura.

Secagem apenas a baixa temperatura.

NÃO pôr na máquina de secar roupa.

B) Por quantidade e volume

Sempre que a carga for superior à capacidade da máquina, separe a roupa de acordo com o volume (por exemplo, toalhas e roupa interior).

C) Por tipo de tecido

Algodões/Linho: Toalhas, camisolas de algodão, lençóis e toalhas de mesa.

Sintéticos: Blusas, camisas, fatos-macacos, etc. em cuja composição

entrem poliésteres ou poliamidas, bem como misturas de algodão/fibras sintéticas.

D) Por grau de secagem

• Separe por: Secagem para engomar, secagem para guardar, etc.
• Para artigos delicados, prima a tecla 'DELICATES' (TECIDOS DELICADOS) (para seleccionar uma temperatura de secagem baixa).

Não pôr na máquina de secar:

Lãs, sedas, tecidos delicados, meias de nylon, bordados delicados, tecidos com decoração metálica, vestuário com guarnições de PVC ou couro, ténis, artigos volumosos, tais como sacos-cama, etc.

IMPORTANTE: Não seque artigos tratados com um produto de limpeza a seco ou vestuário de borracha (perigo de incêndio ou de explosão).

Economia de energia

Ponha somente na máquina de secar roupa as peças que tenham sido bem torcidas ou centrifugadas. Quanto mais seca estiver a roupa, menor será o tempo de secagem, resultando numa economia de electricidade.

Tente SEMPRE secar o peso máximo de roupa, o que origina economia de tempo e de electricidade.

NUNCA exceda o peso máximo recomendado, o que provocará desperdício de tempo e de electricidade.

Verifique SEMPRE se o filtro está limpo antes de cada ciclo de secagem.

NUNCA ponha na máquina artigos ensopados e a pingar, o que pode danificar a máquina.

Abrir a porta

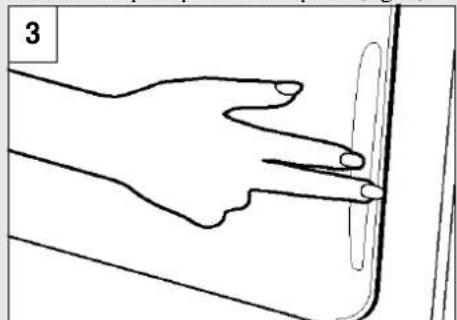

Puxe o manípulo para abrir a porta (fig. 3).

Para reiniciar o programa de secagem, feche a porta e prima a tecla 'ON' (①).

ATENÇÃO! QUANDO A MÁQUINA DE SECAR ROUPA ESTIVER A UTILIZAR-SE, O TAMBOR E A PORTA PODEM ESTAR MUITO QUENTES.

Filtro

IMPORTANTE: Para manter a eficiência da máquina, verifique se o filtro do cotão está limpo antes de cada ciclo de secagem.

1. Retire com cuidado os resíduos de tecido, usando uma escova macia ou a ponta dos dedos.
2. Junte e feche entre si as duas metades do filtro e volte a montá-lo no seu lugar.

Indicador de Controlo do Estado do Filtro (

Acende quando o filtro necessitar de limpeza. Se a roupa não estiver a secar, verifique se o filtro não está obstruído. O indicador iluminar-se-á também quando a mangueira de ventilação estiver obstruída ou torcida.

PORTUGUÊS

Guia de secagem

A tabela mostra os tempos aproximados de secagem, dependendo do tipo de tecido e do grau de humidade da roupa.

REGULAR O

CALOR

CARGA

PESADA

CARGA

MÉDIA

CARGA

LEVE

ALGODÃO (∅)

TECIDOS DE FIBRAS

SINTÉTICAS (

TECIDOS DE FIBRAS

ACRÍLICAS (

ALTO 140-165 Min 70-80 Min 50-65 Min

BAIXO - 70-80 Min 40-55 Min

BAIXO - 50-65 Min 30-40 Min

PROGRAMA PRÉ-FERRO DE PASSAR: SUAVIZA OS VINCOS - FACILITA A ACÇÃO DE PASSAR A FERRO

LEMBRE-SE: Durante os últimos 10 minutos, utiliza-se sempre ar frio para secar a roupa.

Para tecidos delicados seleccione a tecla 'DELICATES' (TECIDOS DELICADOS)

( )para todos os Programas de Secagem. Isto reduz a temperatura de secagem para proteger as roupas.

PORTUGUÊS

Painel de controlo e luzes indicadoras

1. Indicador e tecla 'ON' – prima para ligar, o indicador iluminar-se-á (①).
2. Tecla ‘DELICATES’ (TECIDOS DELICADOS) – para reduzir o grau de calor para artigos delicados, e prima novamente para seleccionar alta temperatura (

ALTO Regular Calor

BAIXO Regular Calor

1. Selector 'DRYING TIME' (TEMPO DE SECAGEM) – seleciona o tempo de secagem ou a opção de secagem para engomar.
2. O indicador 'FILTER CARE' (CONTROLO DO ESTADO DO FILTRO) acende-se quando o filtro necessitar de limpeza (

PORTUGUÊS

Funcionamento

1. Abra a porta e coloque a roupa no tambor. Assegure-se de que a roupa não entrava o fecho da porta.
2. Ao secar artigos delicados, prima a tecla 'DELICATES' (TECIDOS DELICADOS) para reduzir o grau de calor. Prima novamente para voltar à seleção de alta temperatura.

1. Rode o selector 'DRYING TIME' (TEMPO DE SECAGEM) para seleccionar o tempo de secagem necessário.

A regulação PRE-IRONING (PROCESSO DE SECAGEM PARA PASSAR A FERRO) indicada pelo

símbolo no selector 'DRYING TIME' proporciona uma função condicionadora e de anti-rugas. A máquina aquecerá a carga durante 9 minutos, seguidos de um período de arrefecimento de 3 minutos, sendo especialmente vantajoso para roupas que possam ter sido deixadas por um tempo considerável antes de serem passadas a ferro, por exemplo, num cesto de roupa. A roupa pode também ficar endurecida quando seca no exterior, num estendal, ou no interior junto a aquecedores. O processo de SECAGEM PARA PASSAR A FERRO suaviza os vincos do tecido, facilitando a acção de passar a ferro e tornando-a mais rápida.

1. Feche a porta com cuidado, empurrando-a lentamente até ouvir-se um clique.
2. Prima a tecla 'ON'. O indicador ilumina-se, iniciando-se o ciclo de secagem.
3. A roupa é seca revolvendo-se em ar quente controlado por um termóstato. Durante os últimos 10 minutos do ciclo de secagem é utilizado ar frio para minimizar a formação de vincos e arrefecer a roupa de forma a ser manuseada.
4. Quando o programa chegar ao fim, o tambor pára a sua rotação e a marca existente no selector ficará posicionada na parte superior.

Abra a porta e retire a roupa.

ATENÇÃO!

O TAMBOR, A PORTA E A CARGA PODEM ESTAR MUITO QUENTES.

1. Limpe o filtro após cada ciclo de secagem para assegurar eficiência de secagem máxima. (Vá à secção 'Filtro'.)

PORTUGUÊS

Limpeza da máquina

IMPORTANTE: Desligue sempre a máquina e retire a ficha da tomada da corrente antes de limpá-la.

Limpe o filtro após cada ciclo de secagem.

Após cada utilização, limpe o interior do tambor e deixe a porta aberta por alguns instantes, de modo a permitir que a circulação do ar o seque.

Limpe o exterior da máquina e a porta com um pano macio.

NÃO usar produtos ou discos de limpeza abrasivos.

Para evitar que a porta se encrave, limpe periodicamente a junta da porta com um creme de limpeza resistente a riscos.

Especificações técnicas

Capacidade do tambor 115 litros

Carga máxima 7 kg

Altura 85

Largura 60

Profundidade 60

cm

cm

cm

Faixa da Etiqueta de Energia C

Nota: Quanto a dados elétricos, consulte a etiqueta na frente da máquina (com a porta aberta).

PORTUGUÊS

Resolução de problemas

Se a máquina de secar não funcionar corretamente, verifique os seguintes pontos antes de chamar um técnico de assistência:

O tempo de secagem é demasiado longo/as roupas não estão suficientemente secas:

• Selecionou o tempo/programa de secagem corretos? Vá à página 17. ● A roupa estava demasiado ensopada? Foi bem torcida ou centrifugada?
• O filtro necessita de limpeza? Vá à página 16. ● A máquina está com excesso de roupa? Vá à página 15. ● A mangueira de ventilação está torcida ou obstruída? Vá à página 14.
• A carga é demasiado pequena? Vá à página 19.
• A tecla 'DELICATES' foi seleccionada num ciclo anterior? Vá à página 18.

A máquina não funciona

• Existe energia eléctrica para alimentar a máquina? Verificar usando outro aparelho eléctrico, por exemplo, um candeeiro. ● A ficha está correctamente ligada à corrente eléctrica? ● Houve algum corte de corrente?
• O fusível fundiu-se?
• A porta está bem fechada? Vá à página 19. A máquina está ligada à corrente, quer através da tecla 'ON', quer através do cabo de alimentação? Vá à página 18.
• O programa de tempo de secagem foi seleccionado? Vá à página 18.
• A tecla 'ON' foi premida após ter aberto a porta? Vá à página 16.

O Indicador de Controlo do Estado do Filtro Está Aceso

• O filtro necessita de limpeza? Vá à página 16.
• A mangueira de ventilação está torcida ou obstruída? Vá à página 14.

Se o cabo de alimentação desta máquina estiver danificado, deve ser substituído por um cabo especial que se encontra somente disponível no Serviço de Assistência Técnica GIAS ou Agente Autorizado.

Se após todas as verificações recomendadas, ainda subsistir qualquer problema com a máquina, ligue por favor para o Serviço de Assistência GIAS para aconselhamento. Podem conseguir ajudá-lo pelo telefone ou combinar consigo a intervenção adequada de um técnico, nos termos da garantia. No entanto, pode ser debitado nas seguintes situações:

● A máquina está em bom estado de funcionamento. - Não foi instalada de acordo com as instruções de instalação. - Foi utilizada incorrectamente.

PORTUGUÊS

Termos da garantia

País

Portugal

Hoover Eléctrica Portuguesa, Lda,

Rua D. Estefânia, 90-A

1000 Lisboa

Período de validade

12 meses a partir da data de compra.

Direito à garantia.

Prova da data de compra (guardar o recibo).

A garantia cobre

Defeitos de fabrico e mau funcionamento do material.

A garantia é aplicável

No país onde o aparelho foi comprado.

Reparações em garantia

Serão efectuadas por técnicos autorizados da Hoover.

Ao abrigo desta garantia, as reparações necessárias serão executadas como segue:

Custo de material

Nulo.

Custo de mão-de-obra

Nulo.

Custo de transporte

Contra pagamento.

Custo de transporte incluindo embalagem e despesas de correio

Contra pagamento, e à responsabilidade do comprador.

Esta garantia não abrange

Escovas, correias, sacos de papel, perfumadores do ar e filtros por dependerem dos cuidados e tempo de utilização.

Despesas ou prejuízos ocasionados por avaria deste aparelho, nem a troca do mesmo.

Tratamento defeituoso dispensado ao aparelho.

Abuso no trabalho a que foi submetido. Ligação a corrente elétrica diferente da indicada na chapa de características.

Termo de Garantia

Esta Garantia cessa imediatamente em caso de reparações, ou tentativa de reparação executadas por pessoas não autorizadas pela Hoover.

Esta Garantia tem por fim remediar o mais economicamente possível, para os seus clientes, qualquer defeito no seu aparelho Hoover.
