Gammix S70 BLADE - SSD XPG - Manual de utilização gratuito

Tipo de Produto	SSD Interno
Marca	XPG
Modelo	Gammix S70 BLADE
Fator de Forma	M.2 2280
Interface	PCIe Gen4 x4, NVMe 1.4
Capacidade	1 TB
Velocidade de Leitura Sequencial	Até 7400 MB/s
Velocidade de Escrita Sequencial	Até 6800 MB/s
Controlador	SMI SM2264
Tipo de NAND	3D TLC
Dimensões (C x L x A)	80 x 22 x 2,3 mm
Peso	~8 g
Temperatura de Operação	0°C a 70°C
Temperatura de Armazenamento	-40°C a 85°C
Consumo de Energia (Ativo)	5,5 W
Consumo de Energia (Inativo)	0,3 W
Garantia	5 anos
Principais Características	Caching SLC, LDPC ECC, Gerenciamento de Energia NVMe, Superprovisionamento
Compatibilidade	Slot M.2 com suporte a PCIe Gen4 ou Gen3
Manutenção	Atualizações de firmware via software XPG
Certificações de Segurança	CE, FCC, RoHS

Perguntas frequentes - Gammix S70 BLADE XPG

Como instalar o SSD XPG Gammix S70 BLADE?

Insira o SSD M.2 no slot M.2 em um ângulo de 30 graus, pressione para baixo e fixe com o parafuso. Certifique-se de que sua placa-mãe suporta PCIe Gen4 para velocidade total.

O Gammix S70 BLADE é compatível com PS5?

Sim, ele atende aos requisitos de capacidade e velocidade do PS5 (PCIe Gen4). Certifique-se de instalar o dissipador de calor se necessário.

Qual é a capacidade máxima disponível?

O Gammix S70 BLADE está disponível nas versões de 1TB e 2TB. Este manual cobre o modelo de 1TB.

O SSD vem com dissipador de calor?

O Gammix S70 BLADE inclui um adesivo dissipador de calor de grafeno para dissipar o calor. Algumas versões de varejo podem incluir um dissipador de alumínio maior.

Como atualizar o firmware?

Baixe o software XPG SSD Toolbox do site oficial. Use-o para verificar e atualizar o firmware na aba 'Manutenção'.

Qual é a vida útil esperada deste SSD?

O modelo de 1TB tem uma classificação de durabilidade de 740 TBW (Terabytes Escritos). Sob uso típico, deve durar mais de 5 anos.

Posso usar este SSD em um slot PCIe Gen3?

Sim, é compatível com versões anteriores de slots PCIe Gen3, mas as velocidades serão limitadas ao máximo do Gen3 (cerca de 3500 MB/s).

Como clonar meu disco antigo para este SSD?

Use software de clonagem como Acronis True Image (geralmente incluído com SSDs XPG) ou outras ferramentas gratuitas. Conecte o SSD via adaptador USB ou segundo slot M.2.

Qual é o consumo de energia?

Leitura/escrita ativa consome até 5,5W, enquanto inativo é cerca de 0,3W. Também suporta estados de baixo consumo como L1.2.

O SSD suporta TRIM?

Sim, ele suporta nativamente o comando TRIM para Windows e outros sistemas operacionais para manter o desempenho ao longo do tempo.

MANUAL DE UTILIZADOR Gammix S70 BLADE XPG

ANTES DA INSTALAÇÃ O

*Use uma chave de fenda Phillips padrão (3,5mm) para desmontar o gabinete; e uma chave de fenda Phillips menor para instalar a unidade de estado sólido M.2, pois ela usa parafusos com um diâmetro de 1,85-1,98mm

Certifique-se de fazer backup dos dados importantes em seu PC para um dispositivo externo, como um HDD externo, antes de iniciar a instalação.

Após fazer o backup dos dados, desligue o PC para evitar a perda de dados ou danos a outros componentes durante a instalação.

4. DESLIGUE O BOTÃO LIGA/DESLIGA E DESCONECTE O CABO DE ALIMENTAÇÃO

Esta ação é necessária para descarregar a energia residual que pode danificar seu PC e seus componentes.

*A localização do botão liga/desliga pode variar de acordo com o PC, consulte o manual do usuário.

INSTALAÇÃ O

Use a chave de fenda Philips padrão para remover os parafusos e, em seguida, remova o gabinete do PC

Localize o slot M.2 PCIe, certifique-se de que o SSD se encaixe e confirme se há parafusos presentes.

*A localização dos slots pode variar de acordo com o PC. Consulte o manual do usuário do seu PC para obter mais informações.

**De modo geral, os parafusos que prendem o SSD no lugar são instalados na placa-mãe quando o PC sai da fábrica.

Use sua pequena chave de fenda Phillips para remover os parafusos da placa-mãe. Alinhe os encaixes no SSD com as entradas no slot PCIe e, em seguida, insira em ângulo. Dê um empurrão final para garantir que esteja firmemente no lugar.

* O slot tem um design à prova de falhas. Insira o SSD na direção correspondente aos pinos na unidade de estado sólido e no slot. Não o insira com força para evitar danos ao produto.

Use sua pequena chave de fenda Phillips para prender o SSD no lugar.

5. MONTE O GABINETE NOVAMENTE

* Não aperte demais os parafusos, pois isso pode danificar os parafusos e a placa traseira

1. CONECTE O CABO DE ALIMENTAÇÃO E LIGUE O PC PARA COMPLETAR A INSTALAÇÃO

Use sua pequena chave de fenda Phillips para remover os parafusos da placa-mãe. Alinhe os encaixes no SSD com as entradas no slot PCIe e, em seguida, insira em ângulo. Dê um empurrão final para garantir que esteja firmemente no lugar.

ANTES DA INSTALAÇÃ O

*Use uma chave de fenda Phillips padrão (3,5mm) para desmontar a case; e uma chave de fenda Phillips menor para instalar a unidade de estado sólido M.2, pois ela usa parafusos com um diâmetro de 1,85-1,98mm.

Certifique-se de fazer backup dos dados importantes em seu PC para um dispositivo externo, como um HDD externo, antes de iniciar a instalação.

3. DESLIGUE SEU PC

Após fazer o backup dos dados, desligue o PC para evitar a perda de dados ou danos a outros componentes durante a instalação.

4. DESCONECTE O CABO DE ALIMENTAÇÃO E A BATERIA

Esta etapa é necessária para descarregar a energia residual que pode danificar seu PC e seus componentes.

*A etapa de remoção da bateria aplica-se apenas a laptops quando é possível remover a bateria. Para saber como remover a bateria, consulte o manual do usuário.

INSTALAÇÃ O

Use sua chave de fenda Phillips padrão para remover os parafusos da placa traseira.

*Se você não tiver certeza de como fazer isso, consulte o manual do usuário

Localize o slot M.2 PCIe, certifique-se de que o SSD se encaixe e confirme se há parafusos presentes.

*A localização dos slots pode variar de acordo com o PC. Consulte o manual do usuário do seu PC para obter mais informações.

**De modo geral, os parafusos que prendem o SSD no lugar são instalados na placa-mãe quando o laptop é enviado da fábrica.

Use sua pequena chave de fenda Phillips para remover os parafusos da placa-mãe. Alinhe os encaixes no SSD com as entradas no slot PCIe e, em seguida, insira em ângulo. Dê um empurrão final para garantir que esteja firmemente no lugar. *O slot tem um design à prova de falhas. Insira o SSD na direção correspondente aos pinos na unidade de estado sólido e no slot. Não o insira com força para evitar danos ao produto.

Use sua pequena chave de fenda Phillips para prender o SSD no lugar.

*Não aperte demais os parafusos

*Não aperte demais os parafusos, pois pode causar danos

6. CONECTE O CABO DE ALIMENTAÇÃO E LIGUE O PC PARA COMPLETAR A INSTALAÇÃO

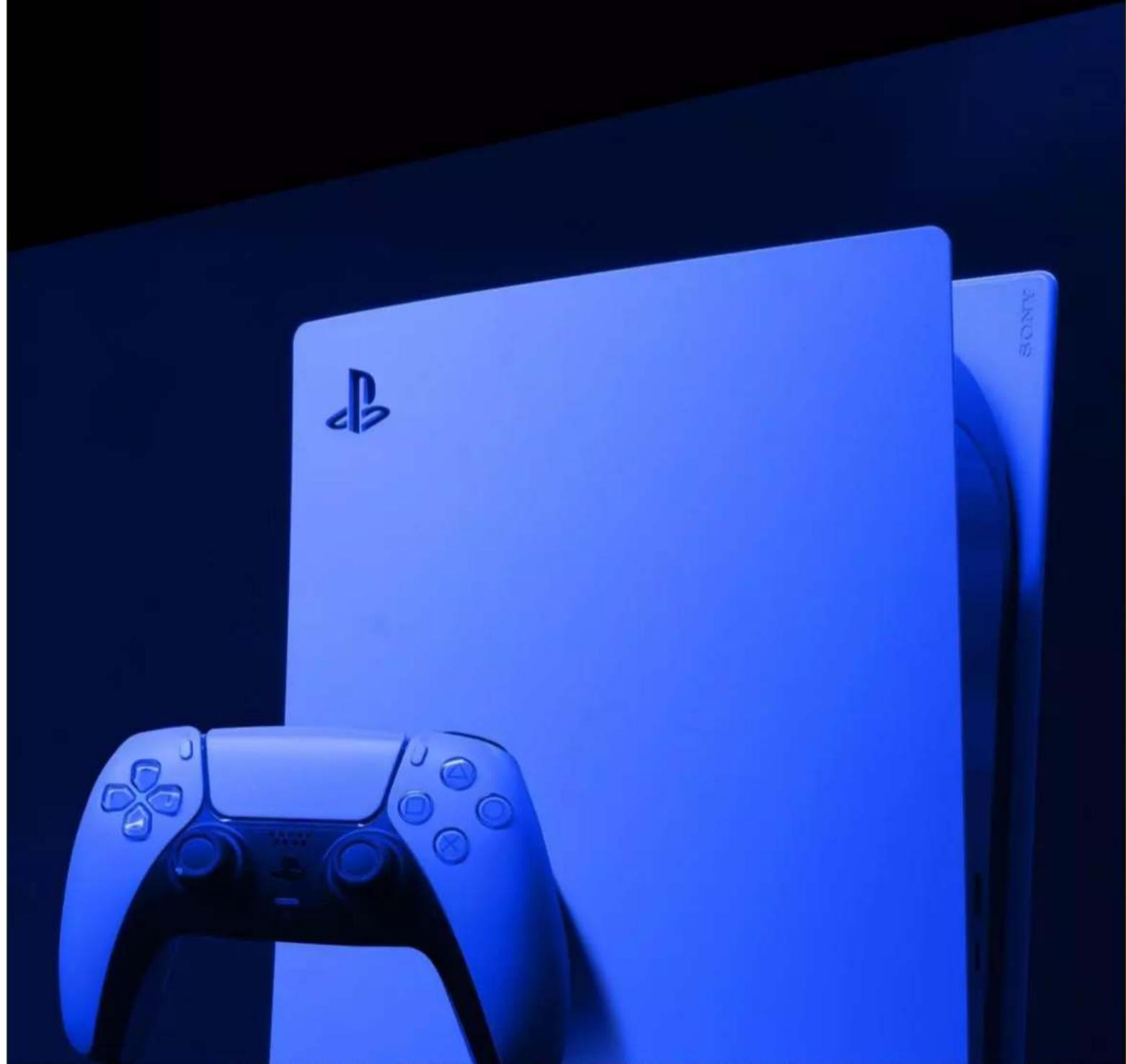

Como instalar um SSD M.2 no

PLAYSTATION®5

O QUE VOCÊ VAI PRECISAR:

• SSD XPG M.2
• Chave de fenda Phillips
• PS5
