MANUAL DE UTILIZADOR 3XD610E BALAY

Instruções de utilização

Aparelho móvel de

Ar Condicionado

pag 20

EN

Protecção do ambiente

Conselhos para a eliminação da embalagem....21

Conselhos para a eliminação do seu antigo equipamento ....21

Conselhos para economizar energia .....21

Observações Importantes

Antes de ligar o seu equipamento .....22

No caso de haver crianças na casa......22

Apresentação do seu novo equipamento

Descrição dos acessórios ....24

Conceito de utilização

Condições de instalação .....25

Condições de transporte .....25

Preparação do equipamento

Localização da unidade exterior......26

Comunicação das unidades interior y exterior....27

Separação da mangueira flexível .....28

União da mangueira....29

Instruções de Utilização

Climatização......30

Desumidificação....30

Purificação....31

Limpeza, e Manutenção

Limpeza do equipamento....32

Limpeza e substituição dos filtros purificadores ....32

Condições de armazenamento .....33

Antes da sua utilização no princípio da época....34

Considerações que lhe pouparão chamadas ao Serviço Técnico

Considerações gerais de funcionamento....34

Considerações gerais sobre o nível de ruído ....35

Serviço Técnico / Garantia ....36

Conselhos para a eliminação da embalagem

• Respeite o ambiente quando deitar fora a embalagem do seu equipamento.
• Os nossos produtos são embalados cuidadosamente para o transporte. Todos os materiais utilizados na embalagem são respeitosos para com o ambiente (os cartões são obtidos a partir de papel usado) e podem ser reciclados.
• Reciclando a embalagem, contribuirá por uma parte a um menor consumo de matérias primas e por outra, a reduzir o volume das lixeiras.
• Contribua de forma eficaz para a protecção do ambiente através da gestão correcta da embalagem; para isso, leve a mesma até ao ponto limpo de recolha que a sua Câmara Municipal tenha disponibilizado mais perto de si, ou então, se este a admitir, poderá devolver a embalagem ao comerciante que lhe tenha vendido o equipamento.
• O material de embalagem não é um brinquedo. Não permita que as crianças brinquem com o cartão nem com o plástico da embalagem, a fim de evitar o risco de asfixia.

Conselhos para a eliminação do seu antigo equipamento

• Desligue o equipamento da rede e corte o fio de ligação.
• Os equipamentos levam materiais recicláveis que podem ser recuperados, para além de materiais perigosos (como metais pesados ou líquidos refrigerantes) que podem produzir poluição do solo ou da atmosfera. Contribua activamente para a protecção do ambiente, certificando-se de que o seu velho equipamento seja destruído de um modo respeitoso para com o ambiente, para isso, entregue o equipamento a um centro oficial de recolha e recuperação de materiais (a sua Câmara Municipal informá-lo-á do ponto limpo de recolha mais próximo). Os equipamentos contêm refrigerantes que deverão ser eliminados em conformidade com as normas vigentes.
• Este aparelho cumpre a Directiva Europeia 2002/96/CE sobre aparelhos eléctricos e electrónicos identificada como (Resíduos de aparelhos eléctricos

e electrónicos). A directiva proporciona o enquadramento geral válido em todo o âmbito da União Europeia para a retirada e a reutilização dos resíduos dos aparelhos eléctricos e electrónicos.

Conselhos para poupar energia

Durante a etapa de uso, o seu equipamento gasta energia, o qual gera um impacte ambiental. Deve tentar-se melhorar a eficiência do equipamento e portanto reduzir o consumo. Para isso:

• Desligue o equipamento de ar quando não o precisar.
• Seleccione uma temperatura idónea, temperaturas demasiado baixas trazem consigo um alto consumo de energia.
• Coloque o equipamento num lugar longe de possíveis fontes de calor (radiação solar, etc.) e com uma boa circulação de ar.
• Certifique-se de que o equipamento esteja correctamente instalado. E possível conseguir uma redução do consumo de energia até 30%, reduzindo a entrada de calor no quarto através do uso de toldos, persianas ou cortinas nessas superfícies envidraçadas.
• Utilize os acessórios incluídos no seu equipamento, bem como os específicos que se descrevem no capítulo "Descrição dos acessórios" para minimizar a passagem de ar exterior ao quarto. Em caso de utilização de acessórios em que seja necessário fazer buracos em paredes ou janelas, recomenda-se ajustar ao máximo e vedar as juntas com silicone, gesso ou similar, para evitar a passagem de ar través dos buracos.
• Para a evacuação do ar quente no caso das janelas corrediças, instale o acessório que evita a entrada de ar quente do exterior e que melhora a eficiência.
• Certifique-se de que as entradas e saídas de ar não estão a ser obstruídas. Mantenha-as limpas e livres de sujidade, pó e objectos estranhos.

- Certifique-se de que os filtros de que dispõe o equipamento estão limpos e correctamente instalados (ver "Limpeza e Manutenção").

- No Verão, areje a casa quando o ar da rua for mais fresco (as primeiras horas da manhã ou durante a noite).

Observações Importantes

Antes de ligar o seu equipamento

• Leia o livro de instruções antes de o utilizar pela primeira vez. Contém informação importante, não só para o uso, mas também para a sua segurança e manutenção.
• Conserve este livro de instruções. Poderá eventualmente ser útil para outro utilizador.
• Não ponha em funcionamento um equipamento danificado.
• A montagem e ligação do seu equipamento devem ser realizadas de acordo com as instruções de montagem e as normas vigentes. Se não se respeitarem as instruções de instalação e uso, corre-se o perigo de perder a garantia.
• Os nossos equipamentos estão em conformidade com as normas de segurança vigentes. Só técnicos competentes têm autorização para os reparar. Está em jogo a sua segurança.
• Certifique-se de que os tampões N, Fig. 1 e C, Fig. 2 estão bem metidos, porque poderão ter-se soltado durante o transporte.
• O fabricante avisa que a utilização destes equipamentos se destina exclusivamente ao uso doméstico e/ou comercial, entendendo por comercial, escritórios ou quartos com um tamanho e características similares às que se especificam nos catálogos comerciais.
• O uso industrial, entendendo por este termo o uso em grandes superfícies ou junto de fontes de calor não ambientais (resistências, aquecedores, etc.), não fica garantido.

Atenção!

Para ocupar o menor espaço possível, a mangueira B, Fig. 2, entrega-se enrolada. Ao preparar o equipamento para o seu uso, o fabricante

recomenda em primeiro lugar desdobrar os laços da mangueira com cuidado.

O interior da mangueira contém tubos que não devem ser aprisionados nem torcidos para evitar a sua rotura.

Em modelos com mangueira desligável é recomendável desligar a mangueira para desdobrar os laços facilmente. Em modelos com mangueira fixa, será necessário girar a unidade exterior sobre si própria.

No caso de haver crianças na casa

• Não permita que se sentem, empoleirem ou apoiem sobre a porta frontal ou sobre o equipamento de ar condicionado. O equipamento poderia tombar, produzindo danos em pessoas e/ou objectos.
• Não permita que as crianças manuseiem o equipamento ou brinquem introduzindo objectos nas saídas de ar, bem como na grelha da unidade exterior, nem no resto das cavidades.
• Mantenha as crianças pequenas longe do equipamento de ar condicionado, especialmente se a porta frontal do mesmo estiver aberta, para evitar que se pendurem ou apoiem na mesma, impedindo desta forma o tombamento do equipamento.
• Não permita que as crianças brinquem ou introduzam objectos nás saídas de ar e no resto das cavidades do equipamento.

Painel de controlo

	Filtro base	Filtro Filtro purificador	duplo activo Corrediça	ca terraçoNo:PZ1201
3XD610E √√			●	●
Medidas aproxmin / max (comp.x largura) cm.				70x10/205x10

√ Acessórios de série: Estes acessórios entregam-se com o equipamento.

- Acessórios opcionais: Estes acessórios poderão ser adquiridos no serviço oficial da marca ou em distribuidores autorizados.

Condições de Utilização

Condições de instalação

• Este electrodoméstico deve ser ligado à rede a 220/240 V e 50 Hz, numa tomada com ligação à terra.
• Protecção por meio de um fusível de 16 A de acção lenta.
• No caso de ser necessária uma extensão, esta deverá dispor de uma ligação à terra, a sua secção deverá ser de pelo menos 1,5 mm ^2 por terminal e o seu comprimento inferior a 25 m.
• O fio de ligação à rede eléctrica dispõe de um alojamento na parte traseira do equipamento. Ver G, Fig. 1.
• Não permita a entrada de água, nem tape as entradas e saídas de ar da unidade interior.

Atenção!

Se por qualquer razão fosse necessário substituir o fio de ligação à rede eléctrica por outro novo, este deverá ser substituído apenas por pessoal autorizado do Serviço Técnico Oficial.

Recordamos que depois do equipamento ter sido desligado, é necessário esperar cerca de 3 minutos antes de tornar a ligar o equipamento. É o tempo necessário para garantir o funcionamento correcto do mesmo.

Condições de transporte

• Para facilitar o transporte da unidade interior, esta dispõe de rodas.

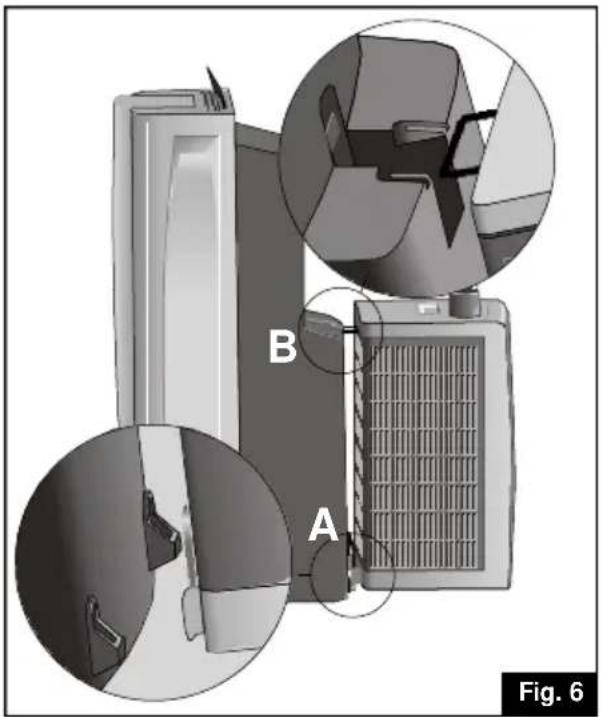

• Para transportar todo o equipamento com mais facilidade, pendure a unidade exterior na unidade interior, tal como se indica na Fig. 6. Para isso deverá introduzir em primeiro lugar as saliências inferiores (A) e em segundo lugar a vareta superior (B) da unidade exterior, na unidade interior.
• No caso de ser necessário inclinar o equipamento para facilitar o seu transporte, será preciso esvaziar a água que se encontra no depósito interno do mesmo, retirando o tubo de escoamento do seu alojamento e desmontando o tampão, Fig. 7 para evacuar a água gerada. Depois do depósito ter sido esvaziado, não se esqueça de colocar o tampão e o tubo no seu alojamento.
• É conveniente esperar um tempo mínimo de uma hora antes de ligar de novo o equipamento.

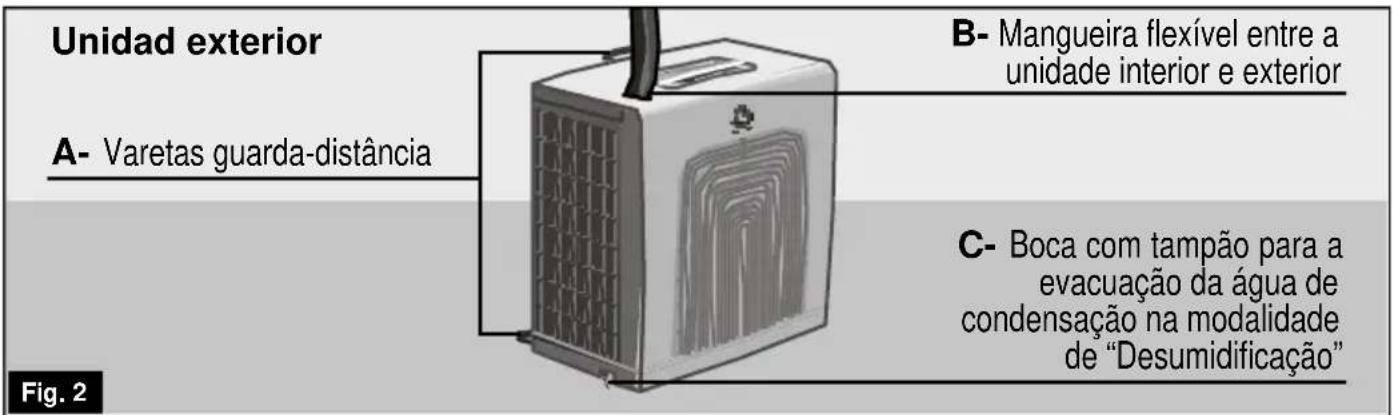

• No caso de se transportar apenas a unidade exterior, desligar em primeiro lugar o equipamento, extrair o tampão C, Fig. 2 da unidade exterior, incliná-la ligeiramente e esvaziar a água residual que possa haver no seu interior.

Se observar água na base da unidade exterior não deve ficar preocupado, é algo completamente normal, deve-se ao próprio funcionamento do equipamento.

Preparação do equipamento antes do uso

Localização da unidade exterior

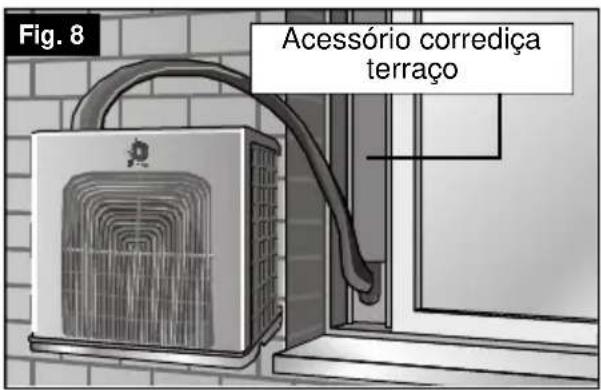

De acordo com o desejo do utilizador e as possibilidades do recinto, a unidade exterior pode ser colocada de qualquer uma das maneiras que se mostram nas figuras 8, 9 e 10. Tendo em consideração que a localização deverá ser efectuada sobre uma superfície o mais horizontal possível, com uma inclinação máxima de 3º. Fig. 11. Para pendurar a unidade exterior do gancho de que dispõe, utilize o acessório Placa de Suporte.

• Lembre-se em primeiro lugar de desdobrar os laços da mangueira! (ver capítulo Observações importantes)
• Certifique-se de que a unidade exterior está colocada na posição horizontal, caso contrário poderia gotejar água da sua base. Para isso, utilizar a vareta guarda-distâncias inferior, ver A, Fig 2.
• Por razões de segurança, não pendure a unidade exterior segurando-a apenas da mangueira que a une com a interior.

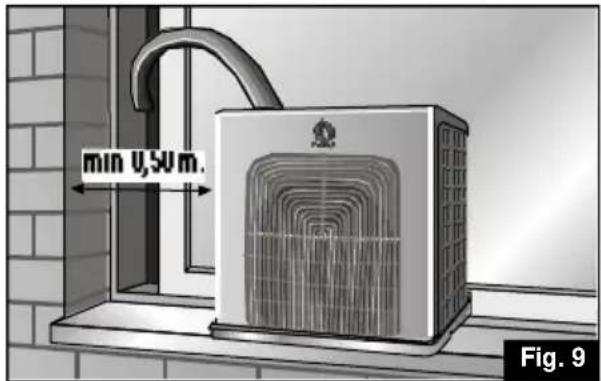

• Não monte a unidade exterior a mais altura que a permitida nem a um nível mais baixo que a unidade interior. Mantenha distâncias mínimas com objectos adjacentes. Ver Figs. 9, 11 e 12.
• Não aprisione nem torça a mangueira flexível que une ambos os aparelhos.

Comunicação das unidades interior e exterior

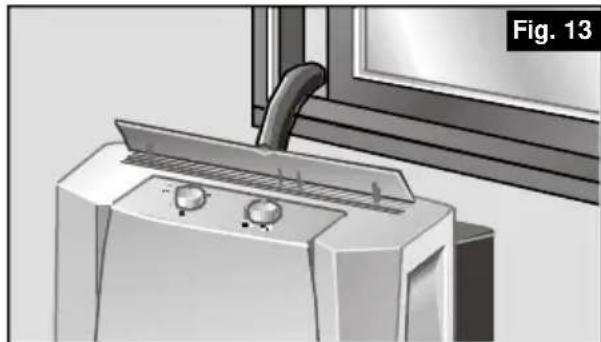

Ambas as unidades vêm unidas por uma mangueira flexível. No momento de colocar o equipamento em funcionamento, pode-se optar por:

- Fazer que a mangueira passe através de uma porta ou de uma janela entreaberta, Fig. 13.

- Fazer um orifício de 9 cm de diâmetro no muro, no qual serão colocados os acessórios Passa-muros pelo interior e o exterior da parede. Fig. 14.

- Se o comprimento dos acessórios for excessivo, pode-se cortar um deles para adaptar o conjunto à dimensão do muro, Fig. 15.

Preparação do equipamento antes do uso

- Este acessório pode ser preso ao muro por meio de parafusos e buchas ou silicone, gesso, etc..

No caso de não se utilizar ou necessitar o equipamento de ar condicionado, depois de retirar a mangueira do orifício fecham-se as tampas do acessório, com o qual também se fecha o orifício praticado na parede.

Separação da mangueira flexível da unidade interior

Para a instalação da mangueira através da parede, é necessário desmontá-la da unidade interior. Para isso deverá proceder da seguinte maneira:

• Desligue o aparelho da rede eléctrica.
• Retire a tampa F, Fig.1, da unidade interior. Deste modo, ficará à vista a zona de união da mangueira flexível, Fig. 18.

- Para extrair a ligação eléctrica, retire o parafuso e retire a tampa que o tapa, Fig. 19A. Pressione as patilhas laterais da ficha com cuidado e retire-a do seu posicionamento. Fig. 19B.

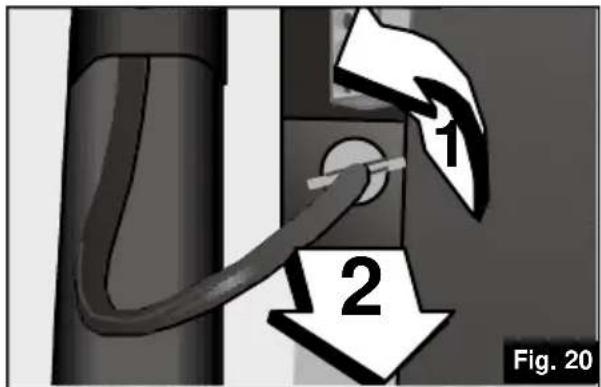

- Desmonte o tubo de evacuação de água de condensação, girando-o 1/4 de volta para a esquerda, e extraia-o, Fig. 20. Tenha um cuidado especial ao retirar este tubo, porque é possível que escorra uma parte da água contida no mesmo.

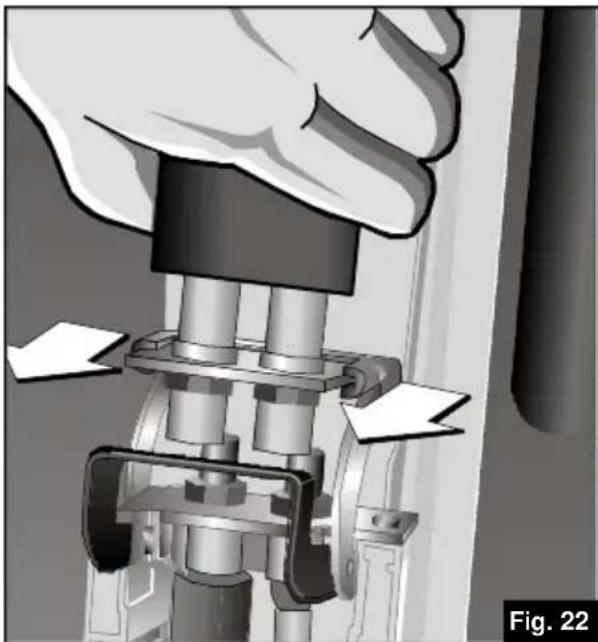

- Mantenha premido o trinco A que assegura a posição da alavanca. Puxe-a para cima (tenha cuidado com o impulso da alavanca), certificando-se de que fica na posição de máxima altura, Fig. 21.

- Extraia a mangueira das suas guias de alojamento, puxando-a para fora. Fig. 22.

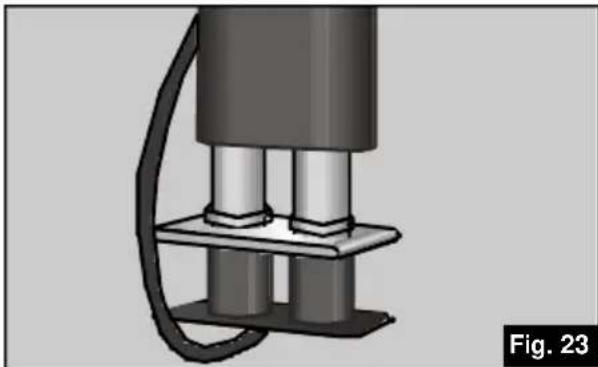

No caso da unidade interior e da exterior permanecerem desligadas durante um período de tempo prolongado, proteja a extremidade livre da mangueira com o capucho de protecção (Ver Fig. 23), para evitar a penetração de pó e sujidade.

Igualmente, antes de tornar a ligar ambos os elementos, recomenda-se limpar com um pano limpo e seco a possível sujidade acumulada na ligação da unidade interior.

Atenção!

Aconselhamos não manter a mangueira desligada da unidade interior durante mais de um dia, a fim de evitar o risco de perda de líquido de arrefecimento. Nunca faça funcionar a unidade interior desligada da unidade exterior.

União da mangueira flexível à unidade interior

Torne a ligar a mangueira flexível na unidade interior, procedendo exactamente ao contrário em todas as operações que foram descritas acima.

No caso de se ter tapado a extremidade livre da mangueira com o capucho de borracha, deverá retirá-lo e colocá-lo novamente, tal como se mostra na Fig. 24 antes de colocar todo o dispositivo na unidade interior.

A mangueira tem uma única posição de montagem.

Certifique-se de que a alavanca ficou presa pelo trinco de segurança A, Fig. 21. Só assim a ligação terá sido efectuada correctamente.

Certifique-se de que a ligação eléctrica fica tapada pela tampa e presa com o parafuso correspondente. Fig. 19.

Certifique-se de que o tubo de água está perfeitamente colocado para evitar que a água caia e molhe a superfície de apoio. Para isso, proceda de forma inversa à indicada na Fig. 20.

Função ✕ climatização

Neste modo, o equipamento reduz a temperatura ambiental até alcançar a temperatura desejada pelo utilizador. Ao mesmo tempo, desumidifica e purifica o ar do recinto, criando assim um clima agradável.

Para isso:

• Levante o orientador de ar situado na parte superior e se quiser, abra as abas laterais manualmente, ver A e L, Fig. 1, para uma melhor distribuição do ar pelo recinto. Recomenda-se que as referidas saídas de ar estejam completamente abertas ou fechadas para evitar ruídos desagradáveis.
• Verifique (no caso dos modelos com mangueira desligável) que a mangueira, a ligação eléctrica e o tubo de água estão perfeitamente ligados à unidade interior.
• Verifique que os tampões N, Fig. 1 e C, Fig. 2, estão situados nos seus alojamentos para evitar que a água possa sair para o exterior e molhar a superfície de apoio.
  • Ligue o equipamento à rede eléctrica.

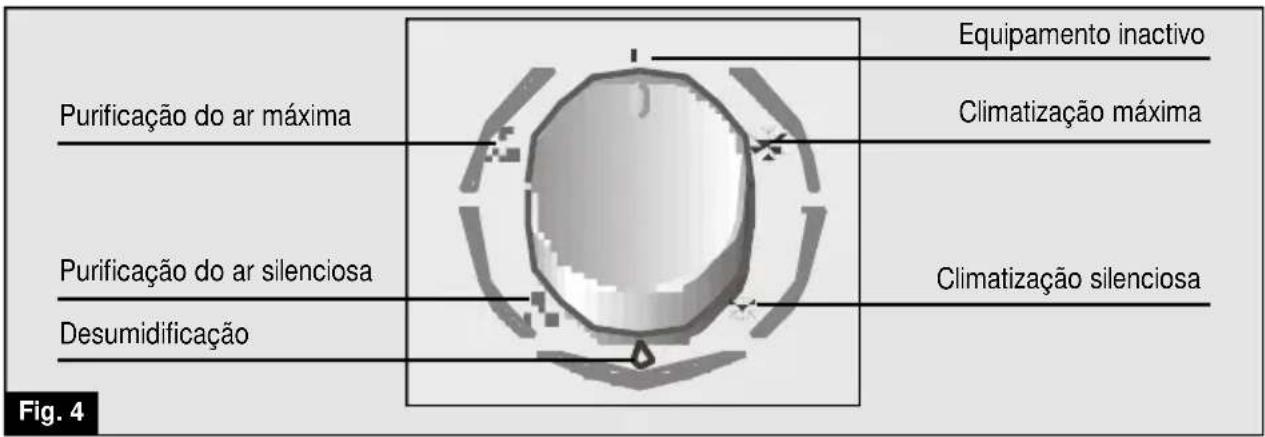

• Seleccione a função de climatização máxima ⚙ ou silenciosa ✕, Fig. 25. (A função de climatização silenciosa diminui o caudal de ar do equipamento).

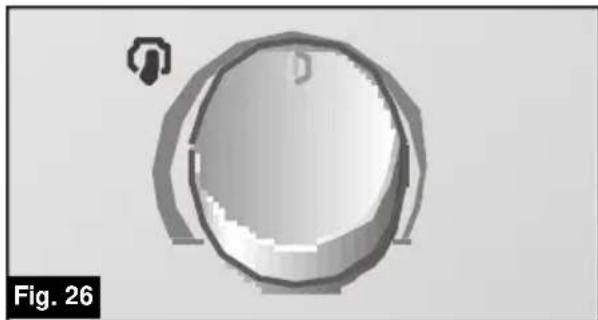

- Seleccione a temperatura desejada, Fig. 26. Se o equipamento se desligar automaticamente pelo facto do quarto ter atingido a temperatura seleccionada, será necessário esperar que a temperatura do ambiente suba 2-3°C para que volte a entrar em funcionamento.

- Por último, verifique que a mangueira flexível de união de ambas as unidades não está esborrachada ou aprisionada, que a diferença de altura entre as unidades não supera os 1,5 m. Fig. 11 e que a unidade exterior não se encontra a um nível inferior que a unidade interior, Fig. 12.

Se observar que o indicador luminoso de enchimento Fig. 3 está ligado depois de ter seguido as instruções de instalação, verifique que não há água no equipamento. Nesse caso, deverá esvaziá-lo, Fig. 7. A luz indicadora desligar-se-á.

Normalmente, a água condensada evapora-se através da unidade exterior. Se a quantidade de água for tal que não pode ser expulsada totalmente para o exterior, esta acumular-se-á na base da unidade exterior, podendo produzir salpicos. Não se preocupe, é algo normal. Bastará colocar um recipiente por baixo da boca C Fig. 2, e retirar a água acumulada.

Atenção!

Recordamos que depois do equipamento ter sido desligado, é necessário esperar cerca de 3 minutos antes de tornar a ligar o equipamento. É o tempo necessário para garantir o funcionamento correcto do mesmo.

Função △ desumidificação

Neste modo de funcionamento, o equipamento reduz a humidade do ambiente. Ao mesmo tempo purifica o ar do recinto, criando assim um clima agradável.

• Verifique que não há água na unidade exterior, retirando o tampão C da Fig. 2. Torne a colocá-lo no seu alojamento depois de ter extraído a água.
• De seguida, transporte as unidades exterior e interior até ao recinto que queira desumidificar. Ver Condições de transporte.
• Coloque um recipiente na saída do tubo e retire o tampão para recolher a água condensada que se encontra na unidade interior. Fig 7.
  • Ligue o equipamento à rede eléctrica.
• Coloque o termostato na posição de temperatura mínima, Fig. 27.

• Levante o orientador de ar situado na parte superior. Recomendamos que abra as abas laterais manualmente, ver A e L, Fig. 1. No caso de as deixar entreabertas podem aparecer gotas de água na sua superfície; para evitar que a água chegue a molhar o piso do quarto, recomenda-se abri-las ou fechá-las completamente. Deste modo, também se evitará o aparecimento de ruídos desagradáveis.
• Seleccione a função de desumidificação, no comando selector de funções, Fig. 28.

A quantidade de água desumidificada pode variar de acordo com as condições ambientais (Ver Anexo).

Ao mudar de função, não se esqueça de colocar o tampão no tubo de escoamento. Caso contrário, sairá água quando o equipamento estiver a funcionar.

Tenha sempre em consideração que para que o equipamento funcione, a temperatura ambiente terá que ser superior ou igual a 18°C.

Neste modo de funcionamento, a temperatura do quarto aumenta ligeiramente.

Função ♿ purificação

Neste modo recircula-se o ar interior do quarto (ventilação), passando-o por um sistema de filtração.

O equipamento leva um filtro base (instalado no equipamento) e um filtro purificador (excepto nos modelos com ligação fixa), que o utilizador deverá instalar no equipamento. Ver capítulo "Instalação filtro purificador", para evitar:

– Pólen, bactérias e pó.
• Ligue o equipamento à rede eléctrica.
- Levante o orientador de ar A, Fig. 1. Recomendamos que abra as saídas de ar laterais L, Fig. 1 manualmente. Evitará ruídos desagradáveis se as deixar completamente abertas ou fechadas.
- Seleccione a velocidade de purificação: máxima ou silenciosa, Fig. 29.

A instalação dos filtros purificadores (opcionais em modelos com ligação fixa) está especialmente indicada para os modos de desumidificação e purificação do ar. Assim poderá conseguir uma maior eficiência purificadora.

Limpeza do equipamento

• Por segurança, antes de limpar o equipamento é recomendável desligá-lo da rede eléctrica.
• O equipamento pode ser limpo com um pano ou uma esponja, água morna e um detergente suave.
• Nunca use água quente (a mais de 40°C), lixívia, gasolina, ácidos, esfregões, escovas ou detergentes abrasivos, e evite a entrada de água no equipamento.
• Não limpe o equipamento com uma mangueira de ar nem com ar à pressão.
• Não introduza nenhum utensílio entre as ranhuras da unidade exterior para limpar o interior da mesma.

Limpeza e substituição dos filtros purificadores

Para ter acesso ao filtro purificador a fim de o substituir, é necessário abrir a porta frontal da unidade (não é necessário retirá-la). O utilizador deverá levantar a porta ligeiramente, agarrando a porta pelos laterais, ver Fig. 30. A porta abre-se até um batente de segurança sem perigo de cair.

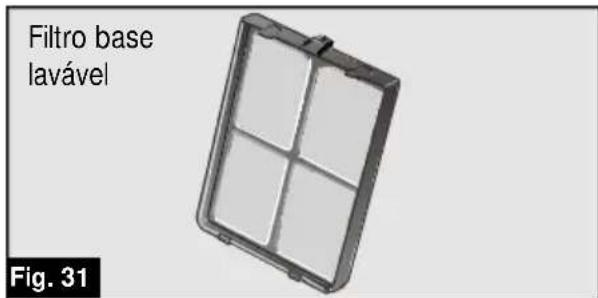

Todos os modelos dispõem de um filtro base de ar que é necessário limpar conforme passa o tempo, Fig. 31. Para isso só é necessário premir o clip situado na parte superior e retirá-lo do seu alojamento, Fig. 32. Para o lavar, basta passá-lo por água corrente, secá-lo e tornar a instalá-lo.

Atenção!

Não introduza o filtro base na máquina de lavar loiça. O material plástico de que é feito não é adequado para a máquina de lavar loiça e não resiste às altas temperaturas dos programas de lavagem. Acabaria deformando-se e inclusive partindo-se.

O filtro purificador incluído com o equipamento deverá ser instalado pelo utilizador (Ver apartado “Instalação filtro purificador”).

O filtro purificador garante uma maior qualidade de filtração do ar que é recirculado pelo quarto através do seu equipamento.

A presença do filtro purificador pode reduzir ligeiramente a capacidade frigorífica do equipamento.

Especialmente, se estiver saturado ou degenerado, pelo qual se recomenda a sua verificação e substituição pelo menos uma vez por ano.

(Estes acessórios poderão ser adquiridos no Serviço Oficial do Fabricante ou em distribuidores autorizados). Ver capítulo "Descrição dos acessórios".

Instalação do filtro purificador

- Verifique que o filtro purificador está colocado no posicionador, caso contrário, instale-o tal como se indica na fotografia. Fig. 33.

• Retire o filtro base do equipamento, Fig. 31.
• Introduza o filtro purificador + posicionador no filtro base, tal como se mostra na Fig. 34, tendo em consideração que em primeiro lugar será necessário encaixá-lo nas patilhas inferiores.

• Instale este conjunto no equipamento, fazendo coincidir as patilhas inferiores com os orifícios situados na carcaça frontal do equipamento, premindo o clip superior até ouvir um "clic", que indica que o conjunto está colocado correctamente.
• Feche a porta frontal do equipamento.

Atenção!

Para assegurar um funcionamento correcto do equipamento, coloque apenas um jogo de filtros sobre o suporte.

Notas:

Para uma maior comodidade ao limpar ou substituir os filtros, também é possível retirar a porta frontal do equipamento. Para isso, basta abrir a porta até ao batente de segurança (a porta fica aberta com uma ligeira inclinação, Fig. 30) e puxá-la com força para fora. Para tornar a posicioná-la, fazem-se coincidir as patilhas inferiores da porta com os orifícios da carcaça do equipamento, até as patilhas baterem nos clips da carcaça.

Condições de armazenamento

No final de cada época, e para que o equipamento ocupe o menor espaço possível, deve-se colocar a unidade exterior unida à interior. Ver capítulo "Condições de transporte".

- Para a mangueira ficar perfeitamente recolhida, deve-se enrolá-la e prendê-la por meio da braçadeira B Fig. 1. Fig. 35.

Antes da sua utilização no princípio da época

- Limpe o filtro base e se for necessário, substitua o filtro purificador por outro novo.

• A seguir, limpe os orientadores de ar superior e laterais para ficarem livres de pó e sujidade.
• Lembre-se de desenrolar a mangueira com cuidado ao preparar o equipamento para o seu uso (ver capítulo Observações Importantes).

Considerações que irão evitar chamadas ao Serviço Técnico

Considerações gerais de funcionamento Que fazer se? ...

... o equipamento não funciona ...

• Verifique que a ficha está ligada.
• Verifique que o selector de funções não está na posição inactiva.
• Verifique que há corrente na rede ou que um fusível não saltou.
• Regule o termostato na sua posição de mínima temperatura.

... o equipamento não funciona e o indicador luminoso de enchimento do depósito de água condensada está aceso ...

- Coloque a unidade interior do equipamento sobre um piso plano. Se o indicador luminoso continuar aceso, esvazie o depósito interior de água do equipamento. (Ver instruções em "Climatização").

- Verifique o estado da mangueira flexível. Não deve estar esborrachada nem aprisionada.

- A diferença de altura entre a unidade interior e a exterior não deverá ser superior a 1,5 m

... o equipamento não funciona e o indicador luminoso de enchimento do depósito de água condensada pisca ...

- Trata-se de uma avaria nas sondas térmicas. Avise o serviço de assistência Técnica Oficial da marca.

... o aparelho trabalha durante um certo tempo e desliga-se a seguir, sem que o quarto chegue à temperatura seleccionada ...

- Certifique-se de que as entradas e saídas de ar não estão obstruídas.

- No caso de haver no exterior uma temperatura ambiente superior a 43°C, o aparelho poderia desligar-se automaticamente durante um breve período, após o qual tornará a arrancar. No caso da temperatura interior e/ou exterior do recinto ser inferior a 20°C, o aparelho poderia desligar-se temporariamente, a fim de evitar a formação ou acumulação de escarcha ou gelo no evaporador.

- Verifique se o mecanismo de ligação entre a unidade exterior e a interior está correctamente instalado.

... o equipamento não arrefece o suficiente ...

• Certifique-se de que a abertura da janela ou da porta seja o mais pequena possível (para que a entrada de ar do exterior seja a mínima possível). Isto é particularmente importante no caso de se ter instalado a mangueira flexível, de forma que a janela ou a porta devam permanecer abertas.
• Verifique o estado da mangueira flexível. Não deve estar esborrachada nem aprisionada.
• Feche as persianas para minimizar a radiação solar.
  ... o aparelho está ligado, muito embora o compressor não funcione...
• A temperatura interior do recinto deve ser superior a 20°C para que o aparelho possa trabalhar na modalidade de desumidificação e climatização.
• O quarto atingiu a temperatura seleccionada.
• Se após um período de funcionamento se apaga o equipamento e se torna a ligar imediatamente a seguir, o compressor demorará um certo tempo a tornar a arrancar. É o tempo necessário para garantir o funcionamento correcto do equipamento.

... goteja água da unidade exterior ...

• Verifique que a unidade exterior está bem nivelada.
• Verifique que a unidade exterior não está colocada a um nível mais baixo que a unidade interior
• Verifique se o tampão vedante está montado correctamente.

... observa água nos orientadores de ar superior e laterais ou no lugar de posicionamento do filtro base ...

- Não deve preocupar-se, isto deve-se ao próprio funcionamento do equipamento.

Considerações gerais de ruído

... o equipamento produz um ruído excessivo ...

- Há que distinguir entre dois tipos de ruído, aquele que se deve ao funcionamento normal do equipamento e o ruído fácil de resolver. A seguir descrevem-se alguns destes possíveis ruídos para uma melhor determinação dos mesmos.

Ruídos perfeitamente normais

- Se ouvir um ruído cíclico de água, a borbulhar, isto deve-se ao funcionamento da bomba que recircula a água para melhorar a potência do equipamento.

- Se ouvir um ruído similar ao de murmúrios surdos, isto é inevitável e deve-se ao funcionamento do compressor.

- Se ouvir um ligeiro assobio, trata-se do som produzido pela passagem de refrigerante através dos tubos finos do equipamento, no momento em que o compressor se coloca em funcionamento.

- Se ouvir um breve som em forma de "clic", trata-se do ruído gerado pela ligação ou desconexão da bomba, ou quando a electrónica se liga ou desliga.

Ruídos fáceis de resolver

• Verifique que a entrada e a saída de ar do equipamento se encontram livres de obstáculos.
• Verifique que o equipamento não está em contacto directo com móveis ou outros electrodomésticos, para evitar que a saída de ar incida directamente sobre eles, aumentando o nível sonoro.
• Se ouvir um ruído incómodo proveniente dos laterais da unidade interior, isto deve-se a que os orientadores laterais de ar se encontram entreabertos. Abra-os ou feche-os completamente.

Qualquer outra avaria ou reparação deve ser realizada por um Técnico especializado. Consulte neste caso o distribuidor autorizado, o serviço de atenção ao cliente ou a Rede de Serviços Técnicos do Fabricante.

Serviço Técnico / Garantia

Serviço Técnico

Se depois de ter considerado as instruções de uso e instalação, especialmente aquilo que se indica no capítulo "Considerações...", o seu aparelho não funcionar, lembre-se que a nossa Rede de Serviços Técnicos está à sua disposição.

Para tal, quando comunique a avaria, indique o modelo (E-NR) e o n° de fabrico (FD) do seu aparelho, que poderá consultar na placa de características, E Fig. 1.

Garantia

Em cada país regem as condições de garantia estabelecidas pelas respectivas Sociedades de Distribuição. Para mais pormenores a este respeito deverá dirigir-se ao Distribuidor onde adquiriu o seu aparelho, facilitando-lhe o modelo e o n° de fabrico. Para qualquer intervenção que se produza em garantia é imprescindível apresentar o comprovativo de compra do aparelho.

Para la protección del Medio Ambiente, utilizamos papel reciclado. Nossa contribuição para a protecção do meio ambiente: utilizamos papel reciclado.
