DZ5567 - Relógio de pulso Diesel - Manual de utilização gratuito

Tipo de Produto	Relógio
Marca	Diesel
Modelo	DZ5567
Tipo de Movimento	Cronógrafo Quartzo
Resistência à Água	5 ATM (50 metros)
Material da Caixa	Aço inoxidável
Material da Pulseira	Aço inoxidável
Funções	Cronógrafo, mostrador de data, ponteiro de 24 horas
Tipo de Coroa	Coroa de rosca
Tipo de Bateria	Bateria de relógio padrão (SR920SW ou equivalente)
Fonte de Alimentação	Bateria
Instruções de Cuidados	Enxaguar com água doce após exposição à água salgada; evitar banheiras de hidromassagem e saunas; não operar os botões debaixo d'água
Notas Importantes	Não ajustar a data ou hora entre as 20h e as 3h; garantir que a coroa esteja totalmente pressionada ou aparafusada para resistência à água
Reset do Cronógrafo	Se os ponteiros não estiverem em zero, puxe a coroa para a posição 3, pressione A/B para ajustar
Ajuste da Data	Puxe a coroa para a posição 2, gire no sentido horário (ou anti-horário dependendo do movimento) para ajustar a data

Perguntas frequentes - DZ5567 Diesel

Qual é a classificação de resistência à água do relógio Diesel DZ5567?

O relógio Diesel DZ5567 é resistente à água até 5 ATM (50 metros). Isso significa que é adequado para uso diário, respingos e imersão breve em água, mas não para natação ou mergulho.

Como ajusto a data no meu Diesel DZ5567?

Puxe a coroa para a posição 2. Gire no sentido horário (ou anti-horário dependendo do movimento específico) para ajustar a data. Em seguida, empurre a coroa de volta para a posição 1. Evite ajustar a data entre as 20h e as 3h.

Como uso a função cronógrafo?

Pressione o botão A para iniciar e parar o cronógrafo. Pressione o botão B para redefinir os ponteiros do cronógrafo para zero. Se os ponteiros não voltarem a zero, consulte as instruções de reinicialização do zero do cronógrafo.

O que devo fazer se os ponteiros do cronógrafo não estiverem em zero?

Puxe a coroa para a posição 3. Pressione e segure o botão A (ou pressione repetidamente) para mover os ponteiros no sentido horário e o botão B para movê-los no sentido anti-horário. Depois que ambos os ponteiros estiverem na posição das 12 horas, empurre a coroa de volta para a posição 1.

Posso usar meu Diesel DZ5567 em uma banheira de hidromassagem ou sauna?

Não, você não deve usar o relógio em uma banheira de hidromassagem ou sauna. O calor extremo combinado com água pode danificar as vedações e reduzir a resistência à água.

Como troco a bateria?

A substituição da bateria deve ser feita por um relojoeiro profissional. O relógio usa uma bateria de quartzo padrão (por exemplo, SR920SW). Abrir o estojo você mesmo pode anular a garantia e danificar a resistência à água.

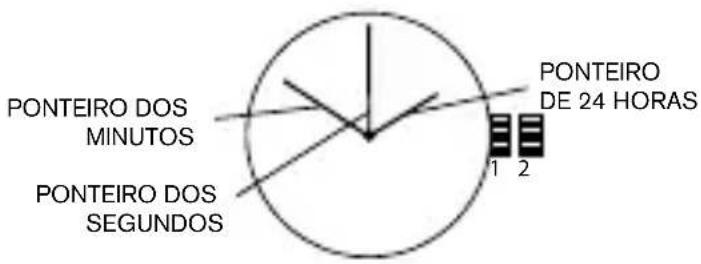

O que indica o ponteiro de 24 horas?

O ponteiro de 24 horas indica a hora no formato de 24 horas. Ele se move uma vez por dia e ajuda a distinguir AM de PM ao ajustar a hora.

Por que não devo ajustar a data ou hora entre as 20h e as 3h?

Durante esse período, o mecanismo de mudança de data está engatado. Ajustar a coroa pode causar danos às engrenagens internas. É seguro ajustar a data e a hora fora desse horário.

Como limpo meu Diesel DZ5567?

Após exposição à água salgada, enxágue o relógio e a pulseira de metal com água doce. Use um pano macio para secar. Evite usar produtos químicos ou materiais abrasivos.

Qual é a finalidade da coroa de rosca?

A coroa de rosca melhora a resistência à água ao apertar firmemente no estojo. Sempre certifique-se de que esteja totalmente apertada (aparafusada) antes de qualquer exposição à água.

MANUAL DE UTILIZADOR DZ5567 Diesel

AZZERAMENTO DEL CRONOGRAFO

AZZERAMENTO DEL CRONOGRAFO

• Quando o relógio estiver submerso ou molhado, nunca use os botões/biséis ou ajuste a hora. A caixa e a pulseira de metal do relógio devem ser enxaguadas completamente com água fresca depois do contato com água salgada.
• Não usar em hidromassagem nem sauna. Não use o relógio DIESEL na banheira de hidromassagem nem na sauna. A combinação de calor extremo e água pode fazer o relógio perder um pouco da resistência à água.
• Não atrase a hora e a data quando os ponteiros analógicos estiverem entre 20h00 e 3h00. Nessas horas, as engrenagens estão próximas demais, e a mudança pode causar danos.

Resistência à Água

RESISTÊNCIA À ÁGUA USO RELACIONADO COM ÁGUA
Inscrição Tampa Traseira	Profundidade
		Lavar as Mãos	Duche, Banho	Natação, Snorkel Mergulho
—	—	×	×	×	×
WR	—	√	×	×	×
3 ATM	3 Bar, 30 Metros	√	×	×	×
5 ATM	5 Bar, 50 Metros	√	√	×	×
10 ATM	10 Bar, 100 Metros	√	√	√	×
20 ATM	20 Bar, 200 Metros	√	√	√	√
30 ATM	30 Bar, 300 Metros	√	√	√	√
50 ATM	50 Bar, 500 Metros	√	√	√	√
Coloque sempre a coroa na posição fechada (posição normal). Aperte e aparafuse a coroa completamente.

Relógio com data 515.2-3, 2117, 2317, VX42EZ-D

AJUSTE DA DATA

1. Puxe a coroa para a posição 2.
2. Gire no sentido anti-horário para ajustar a data.
3. Retorne a coroa para a posição 1.

AJUSTE DA HORA

1. Puxe a coroa para a posição 3.
2. Gire no sentido anti-horário para ajustar a hora.
3. Retorne a coroa para a posição 1.

Relógio com mecanismo de dia/data 2305

AJUSTE DA DATA

1. Puxe a coroa para a posição 2.
2. Gire no sentido horário para ajustar a data.
3. Retorne a coroa para a posição 1.

AJUSTE DO DIA

Com coroa ainda na posição 2, gire no sentido anti-horário e ajuste o dia para o dia anterior.

AJUSTE DA HORA

1. Puxe a coroa para a posição 3.
2. Gire no sentido anti-horário para ajustar a hora.
3. Retorne a coroa para a posição 1.

Cronógrafo JS15, JS16, JS26, JS10

AJUSTE DA DATA

1. Puxe a coroa para a posição 2.
2. Gire no sentido horário para ajustar a data.
3. Retorne a coroa para a posição 1.

AJUSTE DA HORA

1. Puxe a coroa para a posição 3.
2. Gire no sentido horário para ajustar a hora.
3. Retorne a coroa para a posição 1.

CRONÓGRAFO

1. Pressione A para iniciar/parar o cronógrafo.
2. Pressione B para reajustá-lo para a posição zero.

REAJUSTE DO CRONÓGRAFO PARA A POSIÇÃO ZERO

1. Se qualquer um dos ponteiros do cronógrafo não estiver na posição zero (12h00), puxe a coroa para a posição 3.
2. Pressione A para girar os ponteiros no sentido horário; pressione B para girar os ponteiros no sentido anti-horário.
3. Cada vez que pressionar A ou B, os ponteiros do cronógrafo moverão um incremento/decréscimo.
   Pressione e mantenha pressionado A ou B para o incremento/decréscimo rápidos.
4. Quando os dois ponteiros estiverem na posição zero, redefina a hora e volte a coroa para a posição 1.

NOTA: O ponteiro dos minutos do cronógrafo moverá simultaneamente com o ponteiro dos segundos durante a redefinição para zero do cronógrafo.

Cronômetro do cronógrafo VD57B

PONTEIRO DE 1/10 DE SEGUNDO

PONTEIRO DOS MINUTOS

PONTEIRO DOS SEGUNDOS

AJUSTE DA DATA (apenas em alguns modelos)

1. Puxe a coroa para a posição 2.
2. Gire no sentido horário para ajustar a data.
3. Retorne a coroa para a posição 1.

AJUSTE DA HORA

1. Puxe a coroa para a posição 3.
2. Gire no sentido horário para ajustar a hora.
3. Retorne a coroa para a posição 1.

PARA USAR O CRONÔMETRO

1. Pressione A para acionar/parar o cronômetro.
2. Pressione B para controlar o tempo da volta e redefinir o cronômetro.

AJUSTE DOS PONTEIROS DO CRONÔMETRO

1. Puxe a coroa para a posição 3.
2. Pressione A para redefinir o ponteiro de 1/10 de segundo do cronômetro para a posição "0".
3. Pressione B para redefinir os ponteiros dos segundos e minutos.
4. Cada vez que pressionar A ou B, os ponteiros do cronógrafo moverão um incremento/decréscimo. Pressione e mantenha pressionado A ou B para o incremento/decréscimo rápidos.

NOTA: Se os ponteiros do cronômetro não funcionarem apropriadamente, puxe a coroa e pressione A e B ao mesmo tempo por dois segundos. Quando os botões forem liberados, os ponteiros dos segundos e de 1/10 de segundo do cronômetro girarão e retornarão à posição "0". Isto indicará que o circuito interno foi redefinido.

Cronógrafo VD51B

AJUSTE DA DATA

1. Puxe a coroa para a posição 2.
2. Gire a coroa no sentido horário até que seja mostrada a data do dia anterior.
3. Retorne a coroa para a posição 1.

AJUSTE DA HORA

1. Puxe a coroa para a posição 2 quando o ponteiro dos segundos estiver na posição de 12 horas.
2. Gire a coroa para ajustar a hora.
3. Retorne a coroa para a posição 1.

PARA USAR O CRONÔMETRO

1. Pressione A para acionar/parar o cronômetro.
2. Pressione B para controlar o tempo de volta e redefinir o cronômetro.

NOTA: O tempo medido é indicado pelos ponteiros do cronômetro que se movem independentemente dos ponteiros do centro (e o ponteiro de 24 horas quando aplicável).

NOTA: O cronômetro pode medir até 60 minutos.

AJUSTE DOS PONTEIROS DO CRONÔMETRO

1. Puxe a coroa para a posição 3.
2. Pressione A ou B para redefinir todos os ponteiros do cronômetro para a posição "0".

3. Cada vez que pressionar A ou B, os ponteiros girarão no sentido horário; pressione B para girar os ponteiros no sentido anti-horário. Pressione e mantenha pressionado A ou B para o incremento/decréscimo rápidos.

4. Retorne a coroa para a posição 1.

NOTA: Antes de ajustar a hora, verifique se todos os ponteiros do cronógrafo - 1/10 de segundo (quando aplicável), segundos, minutos - estão na posição "0" (12h00). NOTA: Se o cronômetro estiver em uso, pressione os botões na seguinte ordem para redefini-lo e verifique se os ponteiros retornaram à posição "0".

*Se o cronógrafo estiver acionado: A → B
*Se o cronômetro estiver parado: B
*Se o tempo de volta estiver exibido: B → A → B

Cronógrafo VD53, VD53B, VR32A25

AJUSTE DA DATA

1. Puxe a coroa para a posição 2.
2. Gire no sentido horário para ajustar a data.
3. Retorne a coroa para a posição 1.

AJUSTE DA HORA

1. Antes de ajustar a hora, garanta que o cronógrafo está parado e definido na posição zero (12h00).
2. Puxe a coroa para a posição 3.
3. Gire a coroa no sentido horário para ajustar a hora.
4. Retorne a coroa para a posição 1.

CRONÓGRAFO

1. Pressione A para iniciar/parar o cronógrafo.
2. Pressione B para reajustá-lo para a posição zero.

TEMPO DE VOLTA

1. Pressione B enquanto o cronógrafo estiver em operação.
2. Pressione B mais uma vez para retornar ao cronógrafo.
3. Pressione A para finalizar a contagem de tempo.
4. Pressione B para redefini-lo.

REAJUSTE DO CRONÓGRAFO PARA A POSIÇÃO ZERO

1. Se qualquer um dos ponteiros do cronógrafo não estiver na posição zero (12h00), puxe a coroa para a posição 3.
2. Pressione A para girar os ponteiros no sentido horário; pressione B para girar os ponteiros no sentido anti-horário.
3. Cada vez que pressionar A ou B, os ponteiros do cronógrafo moverão um incremento/decréscimo. Pressione e mantenha pressionado A ou B para o incremento/decréscimo rápidos.
4. Quando os dois ponteiros estiverem na posição zero, redefina a hora e volte a coroa para a posição 1.

Automático 8N24-N-LR-DZ, NH38A3M

ENROLAMENTO DA MOLA PRINCIPAL

1. Gire a coroa no sentido horário na posição 1. Gire aproximadamente 10 vezes no sentido horário para começar a se mover naturalmente.

AJUSTE DA HORA

1. Puxe a coroa para a posição 2.
2. Gire a coroa para ajustar a hora.
3. Retorne a coroa para a posição 1.

Digital FL137AX, FL137AB, QFOX21CA, QFOX21CB, QFOX21BB

FL137AB FL137AX

QFOX21CA QFOX21CB

QFOX21BB

VISÃO GERAL

Os recursos incluem CALENDÁRIO e HORA.

EXIB IÇÃO NORMAL DA HORA

1. Pressione A para mudar o modo de exibição. A sequência dos modos de exibição é hora, calendário, segundos.

2. Pressione B para alternar o formato 12/24 horas.

AJUSTE DE HORA E DATA

1. Pressione B e mantenha pressionado por 2 segundos para acionar o modo de ajuste; o ano piscará.

2. Pressione A para avançar o dígito; mantenha A pressionado para avançar rapidamente.

3. Pressione B para confirmar e avançar para o valor de ajuste seguinte.

4. A sequência dos modos de ajuste é ano, mês, data, hora, minuto.

5. Pressione B para sair do modo de ajuste.

NOTA: A hora será exibida no formato de 24 horas no modo de ajuste de hora.

NOTA: Se não for acionado um botão em 30 segundos, todas as alterações serão salvas e o ajuste voltará automaticamente ao modo de exibição.

Digital QFO-015-AA

VISÃO GERAL

Os recursos são: CALENDÁRIO, ALARME, FORMATO 12/24H, CRONO, TIMER, HORA DUPLA, RETROILUMINAÇÃO EL.

AJUSTE DA HORA

1. Pressione C e mantenha pressionado por 2 segundos para acionar o modo de ajuste; os segundos piscarão.
2. Pressione B para confirmar e avançar para o valor de ajuste seguinte.
3. A sequência dos modos de ajuste é segundo, minuto, formato da hora 12/24H, mês, dia, semana.
4. Pressione D para avançar o dígito que pisca.
5. Pressione C para sair do modo de ajuste.

NOTA: Pressionar D quando os segundos estiverem entre 30 e 59 os redefine para 00 e adiciona 1 aos minutos. Entre 00 e 29, os minutos não são alterados.

NOTA: Pressione A por três segundos para ativar a retroiluminação EL.

AJUSTE DO ALARME

1. Pressione D para ligar/desligar o alarme ou toque.
2. Para ajustar o alarme, pressione C e mantenha pressionado por dois segundos para selecionar o modo de ajuste "hora". Pressione B para selecionar o modo de ajuste "minuto". Pressione D para avancar o dígito que pisca.
3. Quando o alarme chegar à hora programada, o ícone do alarme piscará, e o toque soará por 20 segundos.

CRONÓGRAFO

1. Pressione D para iniciar/parar o cronógrafo.
2. Quando parado, pressione C para voltar a zero.
3. Quando acionado, pressione C para contar a volta, pressione D para sair da contagem de volta e C para voltar a zero.
4. Pressione B para voltar ao modo de hora.

MODO DE TIMER

1. O intervalo de exibição do timer é 23 horas, 59 minutos e 59 segundos.
2. Pressione D para acionar/parar o timer. Pressione C para voltar ao valor inicial.
3. O timer soará por 10 segundos quando a contagem regressiva chegar a 00:00: 00. O timer é redefinido automaticamente ao valor inicial depois que o alarme para.

HORA DUPLA

1. No modo de hora dupla, pressione C e mantenha pressionado por dois segundos para selecionar o modo de ajuste “minuto”. Pressione B para selecionar o modo de ajuste “hora” e pressione D para ajustar o item que pisca. Pressione C para concluir o ajuste e sair do modo de ajuste.
