MANUAL DE UTILIZADOR S 6060 IX A Becken

Fogão de Livre Instalação ....44

Cooker BECKEN

Instruction Manual

Dear client,

Worten, Equipamentos para o Lar, S.A.

Rua João Mendonça nº 505 4464-503 Senhora da Hora - Portugal

Worten, Equipamentos para o Lar, S.A.

Rua João Mendonça nº 505 4464-503 Senhora da Hora - Portugal

Fogão de Livre Instalação

BECKEN

Manual de Instruções

Caro(a) cliente,

Agradecemos a sua compra deste artigo.

Este aparelho foi sujeito a diversos testes laboratoriais, que atestam a sua qualidade. Para que a utilização do aparelho seja mais fácil, junto enviamos as instruções detalhadas do mesmo. Estas deverão assegurar uma rápida e segura utilização.

Queira ler atentamente as instruções e medidas de segurança que se encontram descritas neste manual.

Desejamos aos nossos clientes uma grande satisfação na utilização do seu novo aparelho.

Índice

1. Instruções de Segurança.... 46

1.1. Energia de Alimentação 47
1.2. Cabo de Alimentação e Outros Cabos.... 47
1.3. Humidade e Água 47
1.4. Limpeza 47
1.5. Precauções Gerais.... 48

2. Utilização e Funcionamento 52

2.1. Conexão do Gás 52
2.1.1. Fogões com Compartimento para Garrafa 53
2.2. Adaptação para Diferentes Tipos de Gás 53
2.3. Manutenção e Limpeza das Válvulas.... 55
2.4. Utilização dos Queimadores a Gás.... 56

2.4.1. Queimadores da Superfície de Trabalho.... 56
2.4.2. Acendimento dos Queimadores a Gás.... 57
2.4.3. Queimador do Forno 57
2.4.4. Queimador do Forno 57

2.5. Recomendações para a Utilização do Forno 58

2.6. Instruções de Manutenção e Limpeza 59

2.6.1. Limpeza dos Queimadores....60
2.6.2. Limpeza do Forno.... 60

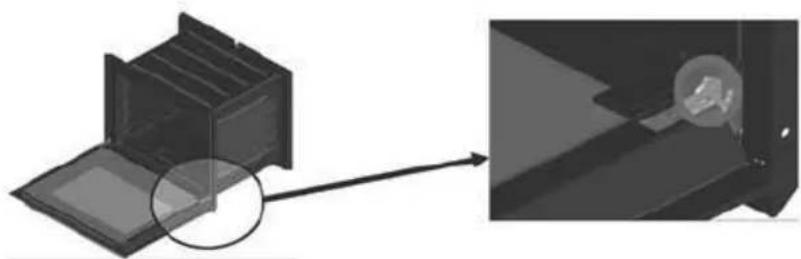

2.6.3. Remover o Vidro Interior da Porta do Forno para Limpeza.... 60

2.7. Quadros 61

1. Características Técnicas ...... 62
2. Pós-Venda....63
3. Conservação do Ambiente 63

1. Instruções de Segurança

	ATENÇÃO
	Risco de choque eléctrico Não Abrir
Atenção: para evitar o risco de choque eléctrico não retire a tampa. O interior não contém peças que possam ser reparadas pelo utilizador. Solicite assistência a pessoal qualificado.

Avisos Importantes

Antes de utilizar o seu aparelho, leia atentamente este manual de instruções e guarde-o num sítio seguro, pois poderá precisar dele para consultas futuras.

Antes de pôr o seu aparelho em funcionamento, e de forma a garantir uma utilização correcta, não o utilize se:

• Caiu ao chão;
• Notar algum vestígio de dano;
• Durante o seu funcionamento surgir alguma anomalia;

Para evitar perigos e deterioração do seu aparelho por utilizações incorrectas, aconselha – se uma leitura atenciosa e cuidadosa das instruções.

O seu aparelho não deverá ser utilizado para outros fins que não estejam previstos no manual de instruções. A sua segurança está prevista apenas para uso doméstico e não para uso comercial. A utilização incorrecta não será abrangida e cancela automaticamente o direito da garantia.

Assistência

Certifique-se que, em caso de avaria, entrega o seu aparelho para assistência a um técnico qualificado.

NAO PERMITA QUE AS CRIANÇAS UTILIZEM APARELHOS ELÉCTRICOS SEM VIGILÂNCIA. NÃO PERMITA QUE CRIANÇAS OU ADULTOS COM CAPACIDADES FÍSICAS, SENSORIAIS OU MENTAIS REDUZIDAS, OU PESSOAS COM FALTA DE EXPERIÊNCIA/ CONHECIMENTO, UTILIZEM APARELHOS ELÉCTRICOS SEM VIGILÂNCIA.

1.1. Energia de Alimentação

Verifique se a voltagem da rede eléctrica é compatível com a indicada no aparelho. Caso não corresponda consulte o vendedor ou Serviço de Apoio ao Cliente.

1.2. Cabo de Alimentação e Outros Cabos

Desligue o seu aparelho sempre que não o estiver a utilizar.

Não enrole nem puxe pelo fio para desligar o aparelho, nem o utilize para envolver o aparelho. Mantenha o fio longe de superfícies aquecidas.

Nunca utilize este aparelho se este tiver um fio ou ficha danificados, ou se não estiver a funcionar adequadamente.

Caso o cabo de alimentação esteja danificado, não utilize o seu aparelho, leve-o a uma assistência técnica autorizada para que o substituam.

1.3. Humidade e Água

Não utilize o seu aparelho em locais húmidos. Não deixe que o seu aparelho apanhe água sobre qualquer forma, já que tal poderá ser perigoso. PARA EVITAR O PERIGO DE INCÊNCIO OU CHOQUE ELÉCTRICO NÃO EXPONHA O APARELHO À ÁGUA OU HUMIDADE. Não coloque o seu aparelho debaixo de água (por exemplo para lavagem).

1.4. Limpeza

Desligue o aparelho antes de o limpar; algum tempo depois limpe-o com um pano macio e seco. Não utilize produtos de limpeza.

1.5. Precauções Gerais

• Este aparelho pertence à categoria II2H3+, país de destino directo. Este aparelho é de classe 1. (parte de gás) aparelho de cozinha isolado de livre instalação e está concebido para uso não profissional por privados, adultos e no interior das habitações.
• Este aparelho deve ser instalado e conectado conforme as regras de instalação em vigor.
• As condições de regulação do aparelho estão indicadas numa etiqueta situada junto à entrada de gás.
• A instalação do aparelho deve ser efectuada por um técnico qualificado portador de licença de “Mecânico de Aparelhos de Gás” ou “Técnico de Gás”.

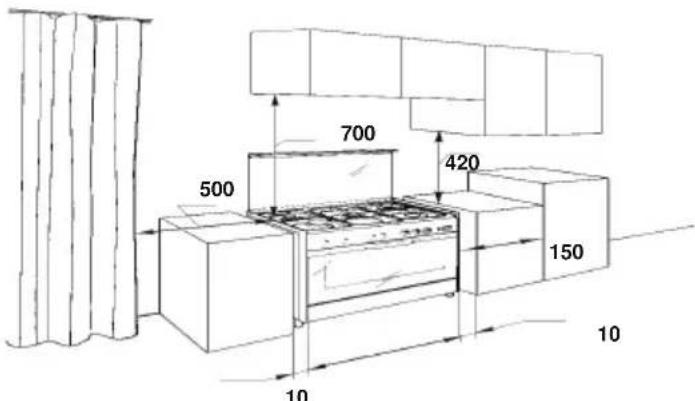

• As paredes dos móveis adjacentes devem poder suportar uma temperatura superior a 75º C relativamente à temperatura ambiente.
• A parede adjacente à parte traseira do aparelho deve ser de material incombustível.
• Materiais combustíveis, como por exemplo cortinas, devem estar a uma distância mínima de 500mm do aparelho.
• A distância mínima entre o aparelho e uma parede adjacente situada por cima deste deve ser de 150mm.
• Se o fogão estiver instalado debaixo de um móvel, este deve de estar à altura mínima de 700mm da superfície de trabalho.
• Os móveis colocados por cima e ao lado deste aparelho devem estar a uma distância mínima 420mm da superfície de trabalho.
• O exaustor deve ser instalado de acordo com as suas regras, a uma distância mínima de 650mm da superfície de trabalho.
• As paredes adjacentes ao aparelho devem estar a uma distância mínima de 10mm das partes laterais do mesmo que estão abaixo da superfície de trabalho ou abaixo de um tampo fechado (para os aparelhos que possuem tampo).
• O aparelho só deve ser instalado em locais com condições apropriadas relativamente a dimensões, ventilação e evacuação de produtos de combustão.
• Este aparelho não foi concebido para ser conectado a um dispositivo de evacuação de produtos de combustão.

700 420 500 150 10 10

• A evacuação do ar deve ser efectuada directamente através de aberturas permanentes efectuadas nas paredes de separação do compartimento com o exterior ou através condutas de alimentação de ar.
• A evacuação do ar também pode ser obtida por via indirecta através de locais adjacentes ao da instalação, desde que tais locais possuam ventilação directa, não sejam locais que constituam perigo de incêndio e não sejam quartos de dormir.

• O fluxo de ar entre o local adjacente e o local da instalação deve efectuar-se livremente através de aberturas permanentes (que se podem obter aumentando o espaço entre a porta e o pavimento, por exemplo).
• As aberturas de entrada de ar devem possuir uma secção mínima de 100 cm ^2 e não devem ser ficar obstruídas acidentalmente.
• Para aparelhos sem válvulas de segurança na superfície de trabalho, as aberturas de entrada de ar devem ter uma seccão mínima de 200 cm ^2 .
• Antes de proceder à instalação do aparelho deverá retirar a película de plástico adesiva que protege algumas partes metálicas.
• Se o fogão for colocado sobre uma base, devem ser previstos dispositivos para evitar que esta deslize.

• Os fogões devem ficar bem assentes e nivelados (com o auxílio dos pés de apoio fornecidos.

• Os fogões devem ficar bem assentes e nivelados (com o auxilio dos pés de apoio fornecidos).

• As partes acessíveis poderão estar quentes quando o forno estiver em funcionamento.
• As crianças devem manter-se afastadas do aparelho.
• O aparelho deve ser instalado por um Técnico Qualificado.
• Este aparelho é do tipo X: protecção contra sobreaquecimentos.
• Antes de ligar o aparelho certifique-se de que o aparelho está preparado para o tipo de gás que tem disponível.
• Quando ligar os queimadores certifique-se de que a chama é regular.
• Antes de retirar as panelas desligue os queimadores.
• A utilização do aparelho a gás requer uma regular troca de ar. Verifique se a instalação cumpre com os requisitos mencionados na secção correspondente deste manual.
• Aconselha-se, antes da primeira utilização do forno, que o coloque em funcionamento durante aproximadamente 30 minutos, à potência máxima, para eliminar cheiros e fumos sem os transmitir para os alimentos.
• A utilização de um aparelho a gás produz calor e humidade no local onde este se encontra instalado.
• Assegure-se de que a cozinha está bem ventilada: mantenha as aberturas naturais de ventilação abertas ou instale um dispositivo de ventilação mecânica (exaustor mecânico).
• Uma utilização intensiva e prolongada do aparelho pode requerer uma ventilação suplementar, como por exemplo a abertura de uma janela, ou uma ventilação mais eficaz aumentando a potência da ventilação mecânica, se existente.
• Os materiais que se encontram nas proximidades do fogão devem poder suportar temperaturas até 90º C.
• Utilize a tampa do fogão somente para proteger a superfície de trabalho e não para qualquer outra função.
• Deve ser prestada muita atenção durante a confecção de cozinhados que contenham gorduras ou óleos, pois se aquecidos em demasia estes poderão inflamar.

• Devem ser removidos todos os resíduos resultantes de transbordamentos antes de fechar a tampa.

• O aparelho possui uma tampa que deve estar aberta durante a utilização e até que os queimadores arrefeçam.

• Utilize exclusivamente recipientes com base plana.
• Utilize recipientes que não ultrapassem as margens da superfície de trabalho.
• Durante a utilização o aparelho fica quente. Devem ser tomadas precauções para evitar entrar em contacto com os elementos de aquecimento no interior do forno.
• A Tampa de vidro possui o símbolo serigrafado, que significa que não deve fechar a tampa enquanto os queimadores estiverem em funcionamento e enquanto os mesmos não arrefecerem.
• O fabricante não aconselha uso de protecção da mesa de trabalho, e alerta que a utilização das mesmas quando inapropriadas podem causar acidentes

2. Utilização e Funcionamento

2.1. Conexão do Gás

• Este aparelho possui uma etiqueta localizada na parte traseira do fogão com a indicação do gás e pressão para o qual foi preparado na fábrica.
• Antes de ligar o aparelho verifique se este se encontra preparado para o tipo de gás e pressão de que dispõe. Caso contrário, deve efectuar a adaptação, obedecendo a todas as regras indicadas na secção 2.2 deste manual.
• As indicações sobre os tipos de gás e as pressões aplicáveis estão contidas na placa de características do aparelho e no quadro 1.
• As garrafas de gás butano não funcionam em lugares com temperaturas baixas. Nestas situações, recomendamos que um técnico qualificado substitua o gás butano por gás propano. As garrafas de propano nunca devem ser instaladas no interior de edifícios.

• O aparelho pode ser conectado tanto a uma garrafa de gás equipada com o respectivo redutor como a uma torneira de corte de uma rede de gás. Como se trata de um aparelho móvel pode utilizar os seguintes tipos de tubos:

• Tubo flexível à base de borracha ou elastómero, certificado de acordo com a norma aplicável, ligado ao porta-tubos adequado. Deve levar abraçadeiras nas duas extremidades.

• Tubo flexível de aço inoxidável, com terminais de aperto mecânico, certificado de acordo com a norma aplicável.
• Tubo flexível à base de borracha ou elastómero, com terminais de aperto mecânico, certificado de acordo com a norma aplicável.

Notas:

• O tubo aplicado não deve ficar dobrado ou torcido.
• O tubo não deve estar em contacto com a parte traseira do aparelho.
• O tubo deve ser substituído antes de terminar o seu prazo de validade.
• O tubo deve estar totalmente à vista.

• As abraçadeiras devem ser adequadas à sua função de forma a proporcionar um aperto eficaz.
• O comprimento máximo do tubo deve ser de 1500mm.

A ligação ao fogão deve ser efectuada do mesmo lado do ponto de alimentação, de modo a que o tubo não cruze as costas do aparelho. Para alguns modelos com uma única entrada de gás, solicite aos serviços de assistência técnica o tubo de adaptação para que a entrada de gás no aparelho se efectue do lado correcto.

Depois de efectuadas as ligações deve verificar a existência de eventuais fugas com um produto espumífero. Nunca utilize uma chama.

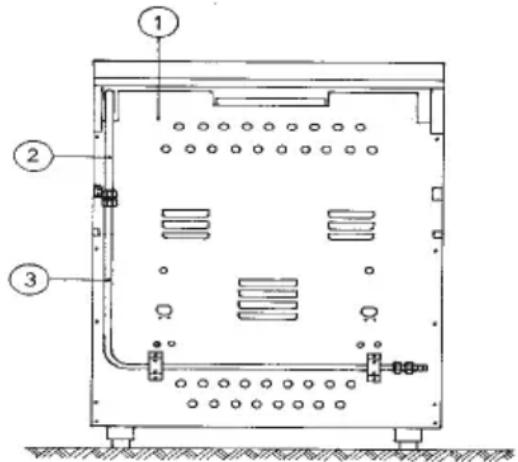

1. Painel Traseiro
2. Colector
3. Extensão do Colector

2.1.1. Fogões com Compartimento para Garrafa

Nos fogões com compartimento para garrafa de butano a altura máxima da garrafa com o seu redutor deve ser de 610mm e a largura máxima de 310mm.

Nestes fogões, quando alimentados pela garrafa colocada no compartimento, o tubo flexível deve ter um comprimento mínimo de 400mm e máximo de 1150mm e não deve tocar no lado esquerdo do compartimento.

2.2. Adaptação para Diferentes Tipos de Gás

O aparelho está concebido para poder trabalhar com gás butano, propano ou natural. O aparelho possui uma etiqueta, localizada na parte traseira do fogão, com a indicação do tipo de gás e pressão para que foi preparado na fábrica.

Estas indicações também se encontram inscritas na etiqueta da embalagem do fogão.

Para fazer a adaptação de um tipo de gás para outro, proceda da seguinte forma:

a) Caso seja necessário anexe o porta-tubos correspondente ao gás disponível (diâmetro pequeno para gás butano ou propano, diâmetro grande para gás natural).

b) Queimadores da superfície de trabalho:

- Retire as grelhas da superfície de trabalho, as tampas e os espalhadores dos queimadores.

- Retire os injectores e substitua-os pelos adequados ao gás com o qual o aparelho vai trabalhar (consulte o quadro 1).

- Volte a montar os espalhadores, as tampas dos queimadores e as grelhas.

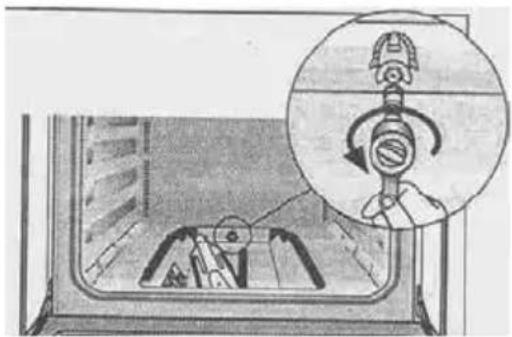

- Abra a porta do forno, retire todos os acessórios e o fundo do forno.

- Retire o queimador desapertando os parafusos de fixação, puxando-o para a frente e levantando-o.

- Retire o injector do seu suporte e substitua-o pelo adequado ao gás com o qual o aparelho vai trabalhar (consulte o quadro 1).

- Aperte o queimador no seu sítio, recoloque o fundo do forno e os acessórios internos.

d) Regulação de ar primário só queimador do forno

- Coloque o queimador em funcionamento à configuração máxima durante alguns minutos.

- Com uma chave de fendas desaperte o parafuso de fixação do queimador.

- Desloque o queimador para frente ou para trás até a chama se apresentar com uma cor azulada, estável, sem ruído e sem pontas amarelas.

- Aperte o parafuso de fixação do queimador.

e) Regulação do caudal mínimo

- Acenda o queimador e rode o manípulo até à posição de chama mínima.

- Nesta posição, retire o manípulo da haste da válvula.

- Ajuste com uma chave de fendas o parafuso existente na haste da válvula, até a chama ficar o mais pequena possível e estável.

- Monte o manípulo e passe rapidamente da posição mínima à posição máxima (e vice-versa) várias vezes para verificar se a chama permanece estável.

f) Depois de efectuadas as alterações deve procurar eventuais fugas com um produto espumífero. Nunca utilize uma chama.

g) Coloque junto da entrada de gás a etiqueta com a indicação do gás para o qual o aparelho ficou preparado ("Aparelho preparado para...").

2.3. Manutenção e Limpeza das Válvulas

Se qualquer válvula de gás apresentar bloqueios no seu movimento de rotação, não force. É possível que esta necessite de ser lubrificada. Esta intervenção deve ser sempre efectuada por um Técnico Qualificado.

Para ter acesso às válvulas de gás, retire os queimadores e desmonte a superfície de trabalho.

A lubrificação das válvulas deve ser efectuada do seguinte modo:

- Desaperte a tampa com uma chave de fendas.

- Retire o macho cónico do seu compartimento.

• Limpe o macho com um pano seco e sem pêlos.
• Unte o macho com lubrificante aconselhado (Molykote, Staburgs N32, Rocol HT, Optitemp HT2 EP), tendo o cuidado de não obstruir os furos de passagem de gás.
• Volte a montar o macho, apertando em seguida a tampa.
• Rode o macho várias vezes para verificar se não existe qualquer bloqueio.
• Procure eventuais fugas com um produto espumífero. Nunca utilize uma chama.

2.4. Utilização dos Queimadores a Gás

Se durante o funcionamento a chama se apagar acidentalmente, falte o gás ou se produza alguma avaria no sistema de segurança, a alimentação do gás é cortada automaticamente. O queimador não volta a funcionar sem que haja uma acção deliberada do utilizador. Caso isto aconteça, e depois de verificar que o problema não é ocasionado pela falta de gás, aguarde 1 minuto e voltar a colocar o forno ou os queimadores da superfície de trabalho em funcionamento.

Para colocar o queimador em funcionamento pressione o manípulo durante cerca de 10 segundos. Após este período solte o manípulo - o queimador deverá permanecer em funcionamento.

2.4.1. Queimadores da Superfície de Trabalho

A utilização correcta dos queimadores de gás da superfície de trabalho tem como consequência imediata um serviço mais eficaz e uma poupança de energia. A potência dos queimadores está indicada no quadro 1. As panelas deverão ter um diâmetro apropriado ao queimador (consulte o quadro 2). A chama não deve exceder a base do recipiente pois desta forma uma parte da energia é consumida desnecessariamente.

IMPORTANTE - Nos modelos com queimador triplo deve ter em atenção o seguinte: Coloque correctamente a tampa do meio do queimador triplo de modo a garantir um bom aquecimento.

2.4.2. Acendimento dos Queimadores a Gás

O acendimento destes queimadores efectua-se do seguinte modo:

• Aproxime uma chama ao queimador.
• Seleccionado o queimador que pretende utilizar, prima o manípulo da respectiva válvula e rode no sentido contrário ao dos ponteiros do relógio até à posição máxima, representada por uma chama grande.
• Mantenha o manípulo premido durante cerca de 10 segundos. Após este período solte o manípulo do forno, que deve permanecer aceso. Caso contrário, repita a operação.
• Para reduzir a potência rode o manípulo até à posição mínima, representada por uma chama pequena.
• Para apagar a chama do queimador rode o manípulo no sentido dos ponteiros do relógio até à posição de “apagado” representada por um círculo negro situado no ponto mais alto do painel.

2.4.3. Queimador do Forno

A utilização correcta do forno a gás tem como consequência imediata um serviço mais eficaz e uma poupança de energia, pelo que não deverá abrir a porta do forno durante a sua utilização. A potência do forno está indicada no quadro 1.

2.4.4. Queimador do Forno

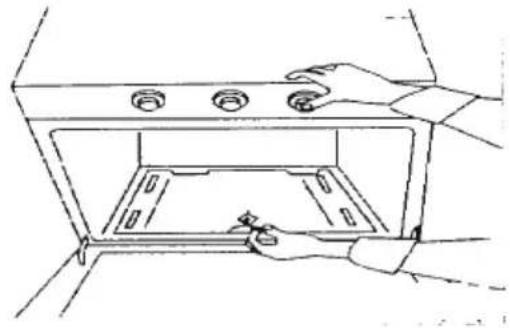

Para acender o forno proceda do seguinte modo:

- Abra a porta do forno e aproxime uma chama do queimador através do orifício existente na base do forno.

- Prima o manípulo da válvula do forno, situado por baixo do símbolo e rode-o no sentido inverso ao dos ponteiros do relógio até à posição máxima, representada por uma chama grande no painel.

- Mantenha o manípulo premido durante cerca de 10 segundos.

- Após este período solte o manípulo do forno, que deve permanecer aceso. Caso contrário, repita a operação.

- Para diminuir a potência rode o manípulo até à posição mínima, representada por uma chama pequena no painel.

- Para apagar o forno, rode o manípulo no sentido contrário ao dos ponteiros do relógio até à posição de «apagado», representada por um círculo negro no painel.

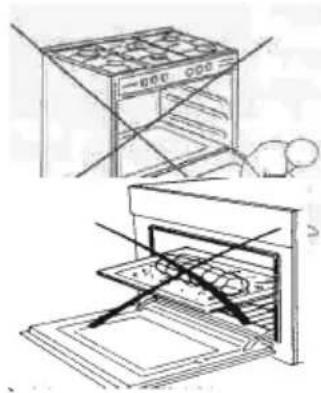

2.5. Recomendações para a Utilização do Forno

- As partes acessíveis podem estar quentes quando o forno está em funcionamento. As crianças devem manter-se afastadas do aparelho.

- Não deixe que as crianças se sentem na porta do forno.

- Antes de colocar os alimentos no forno faça um pré-aquecimento até atingir a temperatura pretendida.

- Nunca utilize o tabuleiro de recolha de molhos como tabuleiro de assados. Nessa situação existe risco de incêndio devido à acumulação de molhos no seu fundo e às elevadas temperaturas que se fazem sentir dentro do forno. Além disso tal queimará os molhos, produzirá fumos e salpicará gordura.

- Sempre que utilizar a grelha para colocar os alimentos insira o tabuleiro na parte inferior para suster os molhos.

- Nunca utilize o forno sem a borracha de vedação colocada.

- Durante o funcionamento do forno a porta deste deve permanecer completamente fechada.

- A grelha ou tabuleiro de assados devem ser colocados à altura média do forno.

- Evite abrir a porta durante a confecção para não provocar variações de temperatura que irão prejudicar o cozinhado e aumentar o consumo de energia.

- O forno pode ser desligado alguns minutos antes de os alimentos estarem completamente confeccionados – a temperatura residual será suficiente para completar a confeccão.

2.6. Instruções de Manutenção e Limpeza

- Antes efectuar qualquer limpeza ou manutenção deve desligar o aparelho da rede eléctrica e fechar a válvula da garrafa de gás ou a torneira de corte da rede de gás.

- Uma boa manutenção e limpeza aumentam a duração do seu aparelho e permitem uma utilização livre de problemas.

- A limpeza e manutenção do aparelho devem ser efectuadas com o aparelho frio.

- Nunca usar pó de arear, palha-de-aco ou ácido na limpeza do fogão.

- As partes de aço inoxidável devem ser limpas com água e secas com um pano suave. Caso as manchas de sujidade persistam, deve utilizar um detergente não abrasivo ou vinagre quente.

- Deve evitar esfregar o painel de comandos, pois pode levar ao desaparecimento das inscrições.

- As grelhas esmaltadas da mesa de trabalho podem ser colocadas na máquina de lavar louça.

- O fogão não deve ser limpo com aparelhos de limpeza a vapor.

2.6.1. Limpeza dos Queimadores

- Os queimadores devem ser limpos com água quente e sabão e só devem ser colocados em funcionamento quando estiverem completamente secos e com os orifícios desobstruídos.

2.6.2. Limpeza do Forno

• O forno deve ser limpo após cada utilização, após ter arrefecido, utilizando água quente e detergente.
• O forno é de esmalte "Easy to Clean", o que lhe permite uma limpeza fácil, sem necessidade de utilizar detergentes abrasivos.

2.6.3. RETIRAR A PORTA DO FORNO PARA LIMPEZA

Para uma limpeza completa, sugerimos que remova a porta da seguinte forma:

• Ajustar a porta aberta
• Virar o suporte da dobradiça inferior para cima até encostar na dobradiça superior
• Ajustar a porta entreaberta, em seguida, levantar suavemente para remover as dobradiças das ranhuras inferiores
• Retirar a porta superior e as duas dobradiças dos seus lugares
• Limpar e remontar a porta, invertendo os passos descritos acima.

	- Para retirar o vidro interior da porta do forno, pressione a patilha (A), simultaneamente, retire os topos superiores (B)
	- Faça deslocar o vidro interior (C), até se soltar dos topos inferiores (D)- Retire o vidro
	- Para colocar o vidro interior na porta do forno, coloque o vidro sobre os montantes- Faça deslocar o vidro, até encaixar nas ranhuras dos topos inferiores (D)
	- Introduza os topos superiores (B)

2.7. Quadros

QUADRO 1 - QUEIMADORES
			BUTANO		PROPANO		NATURAL
Pressão nominal em funcionamento, mbar			28 - 30		37		20
Pressão máxima em funcionamento, mbar			35		45		25
Pressão mínima em funcionamento, mbar			20		25		17
Potência W (P.C.S.)			Caudal	Injector	Caudal	Injector	Caudal
Queimadores	Normal	Reduzida	g/h	mm	g/h	mm	L/h
Auxiliar	1000	500	73	0,50	72	0,72	95
Semi Rápido	1750	500	127	0,65	125	0,97	167
Rápido	3000	1250	218	0,85	215	1,15	286
Wok	4	000	1500		295		0,10
Forno	2750	1100	200	0,80	197	1,20	262

QUADRO 2 - TABELA DE RECIPIENTES (Utilizar panelas com base plana)
Diâmetros recomendados (cm)
Queimador	Mínimo	Máximo
Auxiliar ∅ 42 10 16
Semi-rápido ∅ 62 15 22
Rápido ∅ 92 20 26
Wok ∅ 130	24	30

Importante: os recipientes utilizados não podem ultrapassar as margens da superfície de trabalho.

Este aparelho pertence à classe 1: aparelho de cozinha isolado de instalação vertical livre.

QUEIMADORES		POTÊNCIA(W)	MODELOS
	EEQueimador%	GÁS	S 5050 IX AS 5050 IX	S 6060 IX AS 6060 IX	S 9055 IX AS 9055 IX
Auxiliar	67	1	000	1	1
Semi-rápido	66	1	750		2
Rápido	64	3	000	1
Wok	61	4 000	---	---	1
Forno	---	2 750	G	G	G
Volume útil do forno (I)			55	55	55
IEE forno (%) – classe energética			96,8 - A	96,8 - A	96,8 - A
EE Mesa Trabalho gás (%)			66	66	65
Potência máxima gás (KW) (PCS)			10,25	10,25	14,25
Consumo máximo de gás butano - G 30 (g/h)			745	745	1040
Consumo máximo de gás propano - G 31(g/h)			734	734	970
Consumo máximo de gás natural - G 20 (L/h - 1013 mbar, 15 °C)			977	977	1291
Dimensões: L x P x A superfície (mm) Fogão			535X565X850	600X600X850	880X545X820
Dimensões: L x P x A superfície (mm) Embalagem			570X610X900	660X690X900	940X635X900
Peso: Líquido / Bruto (Kg)			45/48	45/48	59/63

EE Queimador – EE Mesa – IEE forno – De acordo com EU 66/2014

4. Pós-Venda

A Becken concebeu este aparelho de forma a garantir a máxima fiabilidade.

Não abra o aparelho – risco de choque eléctrico.

Se não conseguir solucionar o problema, contacte o vendedor ou fabricante.

AVISO: qualquer tentativa de arranjar o aparelho sem contactar o fabricante irá invalidar a garantia.

Caso o problema persista, leve o seu aparelho a um balcão de pós-venda de qualquer loja Worten, Modelo ou Continente, para a resolução do problema.

A Worten Equipamentos para o Lar garante por um período de 2 anos, após a data de compra deste aparelho, uma garantia contra qualquer defeito de fabrico encontrado. A garantia pressupõe o correcto uso e manutenção do artigo, nomeadamente de acordo com as instruções expressas neste manual. Caso não se verifiquem estas condições, as avaria não estarão cobertas pela garantia.

As reparações de aparelhos eléctricos deverão ser efectuadas apenas por técnicos especializados, já que, não sendo feito pelos mesmos, poderão surgir posteriores complicações nos aparelhos.

Para evitar perigos desnecessários, caso surjam avarias quer nos cabos ou em outro tipo de componentes, as reparações devem ser efectuadas nos postos de assistência técnica especializados, para as quais são necessárias ferramentas apropriadas.

Worten, Equipamentos para o Lar, S.A.

Rua João Mendonça nº 505 4464-503 Senhora da Hora - Portugal

5. Conservação do Ambiente

Tentamos reduzir ao máximo o volume das embalagens que se limitam a três materiais de fácil separação: cartão, papel e plástico.

O aparelho é constituído por material reciclável, uma vez desmontado por uma empresa especializada. Siga a legislação local respeitante à reciclagem de todo o material.

Ficha de Produto ( Regulamento UE 66/2014 )

(Fornos Gás - EN15181;UE65/2014)

Modelo Forno		N° Cavidades	Fonte Aquecimento da cavidade	Volume (L)	Consumo Convencional (MJ ou kWh)	MJ -> kWh	Consumo Ventilação forçada (MJ ou kWh)	MJ -> kWh	Consumo Auxiliar (kWh)	Classe Energética	IEE
S 5050 IX A	N60 1 Gás	55 5,76 1,60	-- A 96,8
S 6060 IX A	N60 1 Gás	55 5,76 1,60	-- A 96,8
S 9055 IX A	N60 1 Gás	55 5,76 1,60	-- A 96,8
