MANUAL DE UTILIZADOR PH 760 RF GH Ariston Thermo
Placa de identificação
Características dos queimadores e bicos
Descrição do aparelho' 33
Vista de conjunto
Início e utilização' 34-36
Conselhos práticos para utilização dos queimadores
Conselhos práticos para a utilização da chapa vidro cerâmica
Placa das características
PH 760 RF
PH 760 RF GH
PZ 760 RF
PH 760 F
PH 750 RT GH
PH 750
PH 750 T
PH 741 RQO GH
PH 730 RT
PH 720 RT
precauções e conselhos' 37
Segurança geral
Eliminação
Manutenção e cuidados' 38
Manutenção das torneiras do gás
Anomalias e soluções' 39

ARISTON
! É importante guardar este folheto para poder consulta to a qualquer momento. No caso de venda cessão ou mudança assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências:
! Leia com atenção as instruções: há informações importantes sobre a instalação a utilização e a segurança
Posicionamento
! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em precauções e Conselho)
! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas' animais ou objectos:
! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem ser observados os seguintes requisitos:
- O local deve prever um sistema de descarga para o externo dos fumos de combustão realizado mediante uma capa ou um ventilador eléctrico que entre automaticamente em função cada vez que se acender o aparelho.

Em chaminé ou tubo de chaminé ramificado (reservado aos aparelhos de cocção)

Directamente para fora
- Na cozinha deve haver um sistema que possibilite um fluxo de ar necessário para uma combustão regular. O fluxo de ar necessário à combustão não deve ser inferior a 3 m ^3 /n para kW de potência instalada.

O sistema pode ser realizado capturando o ar directamente desde a parte externa do edifício através de um tubo de pejo menos 100 cm ^2 de secção útil que não se entupa acidentalmente:

Outro sistema possível' seria o de capturar o ar em forma indirecta a partir de locais adjacentes que não constituam partes comuns do imóvel ambientes com perigo de incêndio' nem quartos de dormir que possuam um conduito de ventilação comunicadora com a parte externa
- Os gases de liquefeitos de petróleo mais pesados do que o ar estagnam-se embaixo Portanto as salas que contiverem cilindros de GLP devem possuir aberturas para fora de maneira que possibilitem o escoamento para baixo dos eventuais escapes de gás. Portanto os cilindros de GLP' mesmo vazios ou parcialmente chejos não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc') É oportuno deixar na cozinha apenas o cilindro sendo utilizado colocado de maneira a não ser sujeito à acção directa de fontes de calor (formos' chaminés' esquentadores etc') capazes de chegar a temperaturas superiores a 50° C
Encaixe
Os planos de gás e mistos são predispostos com grau de protecção contra aquecimento excessivo de tipo X' portanto é possível instalálo ao lado de móveis cuja altura não ultrapasse a do plano de trabalho para instalar correctamente o plano de cozeçura é necessário obedecer as seguintes regras:
- Os móveis situados ao lado com altura superior aqueja do plano de trabalho devem ser situados ao menos 600 mm do bordo do mesmo plano
- Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dos próprios exaustores e em todo o caso a uma distância mínima de 650 mm
- Posicionar as partes suspensas adjacentes à capa em uma altura mínima do top de 420 mm (ve a figura)

Se o plano de cozedura for instalado embaixo de uma pratelejra, esta deverá estar pelo menos a 700 mm do plano de trabalho (veja a figura).

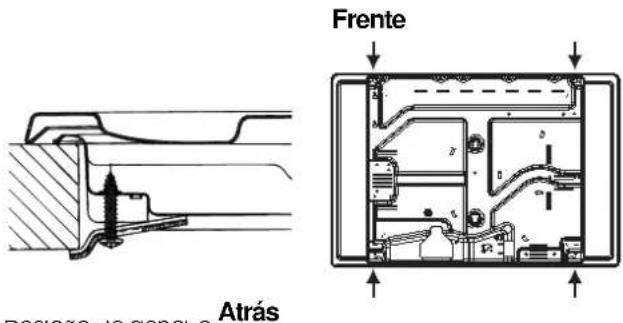

- O vão do móvel deverá ter as medidas indicadas na figura: Há ganchos prendedores que possibilitam prender o plano sobre um top desde 20 até 40 mm de espessura: Para prender bem o plano é aconselhável utilizar todos os ganchos que houver


Esquema para prender os ganchos


Posição do gancho Posição do gancho
para H=20mm para H=30mm

Posição do gancho
para H=40mm
! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios"
- Se o plano de cozedura não for instalado sobre um forno de encaixar é necessário inserir um painel de madeira como isoamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.
ventilação
para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira' ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm (ve a as figuras)

! É possível instalar o plano somente sobre fornos de encaixe equipados com ventilação de arrefecimento
Ligação eléctrica
Os planos equipados com cabo de alimentação de três pólós são predispostos para o funcionamento com uma corrente alternada na tensão e a frequência de alimentação indicada na placa de identificação (situada na parte inferior do plano) A ligação à terra do cabo distingue-se pejas cores amarejo - verde No caso de instalação acima de um forno de encaixar a ligação eléctrica do plano e a do forno precisam ser realizadas separadamente seja por razões de segurança eléctrica seja para facilitar uma eventual
remoção do forno
Ligação do cabo de fornecimento à rede eléctrica
Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação. No caso de uma ligação directa à rede será necessário interpor entre o aparelho e a rede um interruptor omnipolar com abertura mínima entre os contactos de 3 mm: na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor) O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente
! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança:
Antes de efectuar a ligação certifique-se que:
- a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
- a tomada tenha a capacidade de suportar a carga máxima de potência da máquina indicada na placa de identificação;
- a tensão de alimentação seja entre os valores da placa de identificação;
- a tomada seja compatível com a ficha do aparelho. Em caso contrário substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas:
! Depois de ter instalado o aparelho o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil
! O cabo não deve ser dobrado nem comprimido
! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a assistência Técnica)
! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas
Ligação do gás
A ligação do aparelho à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual será alimentado. Em caso contrário efectuar as operações indicadas no parágrafo "Adaptação a diferentes tipos de gás". Em caso de alimentação com gás líquido de botija utilizar reguladores de pressão em conformidade com as Normas Nacionais em vigor.
Para garantir um funcionamento seguro uma utilização de energia apropriada e maior duração da aparelhagem assegurar-se que a pressão de alimentação respeite os valores indicados na tabela 1 "Características dos queimadores e dos bicos"
Ligação com tubo rígido (cobre ou aço)
! A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum género ao aparelho
Na rampa de alimentação do aparelho há uma junta em "L" dirigível cuja retenção é assegurada por uma guarnição. Se for preciso girar a união será absolutamente necessário trocar a guarnição de vedação (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica
Ligação com tubo flexível de aço inoxidável de parede contínua com engates de rosca
A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica
A instalação destes tubos deve ser efectuada de maneira que o seu comprimento em condições de máxima extensão não seja maior de 2 000 mm. Quando a ligação estiver terminada assegure-se de que o tubo metálico flexível não entre em contacto com as partes móveis ou fique amassado.
! Utilize exclusivamente tubos em conformidade com os regulamentos e guarnições de retenção em conformidade com os regulamentos nacionais em vigor.
Controle da vedação
! Ao terminar a instalação controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama
Adaptação aos diferentes tipos de gás
Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem) será necessário trocar os bicos dos queimadores mediante as seguintes operações:
1' tire as grades do plano e solte os queimadores do lugar
2' desparaíusar os bicos utilizando uma chave a tubo de 7mm' e substituiños com aqueles apropriados para o novo tipo de gás (ver tabela 1 "Características dos queimadores e dos bicos")
3' Monte outra vez as partes' realizando estas operações na ordem contrária:
4' no final da operação troque a velha etiqueta de calibragem por outra corresponda ao novo tipo de gás utilizado que se encontram nos nossos centros de assistência técnica:
Substituição dos injectores do queimador com “chamas dupias” independentes:
- tirar as greihas e retirar os queimadores do seus lugares: O queimador está formado por 2 partes separadas;
- desapertar os injectores utilizando uma chave de tubo de 7 mm. O queimador interno tem um injector e o queimador externo tem dois (da mesma dimensão)
Substituir os injectores pelos indicados para o novo tipo de gás (ver tabela 1);
- colocar no lugar todos os componente seguindo as operações contrárias às da sequência citada acima;

- Regulação do ar primário dos queimadores
Os queimadores não necessitam de qualquer regulação de ar primário
- Regulação dos mínimos
1° Coloque a torneira na posição de mínimo;

- Retire o selector e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular:
3 Verifique se ao girar rapidamente o botão da posição de máximo até a de mínimo os queimadores não se apagam.
4' Nos aparelhos equipados com dispositivo de segurança (termopar)' em caso de não funcionamento do dispositivo com os queimadores no mínimo aumente a capacidade dos próprios mínimos mediante o parafuso de regulação:
5 Depois de realizar a regulação restabeleça os lacres situados nos 'by'pass' com cera lacre ou materiais equivalentes.
! No caso dos gases líquidos' o parafuso de regulação deve ser atarraxado até o fundo.
! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gás utilizado que se acha nos nossos Centros de Assistência Técnica:
! Se a pressão do gás utilizado for diferente (ou variável) daqueia prevista é necessário instalar na tubagem de entrada um regulador de pressão (conforme as Normas Nacionais em vigor).
Características dos queimadores e bicos
| Tabela 1 | Gás liquefeito | Gás natural | |||||||
| Queimador | Diâmetro(mm) | Potência térmica kW (p.c.s.*) | By-Pass1/100(mm) | bico1/100(mm) | capacid.*g/h | bico1/100(mm) | capacid.*l/h | ||
| Nomin. | Reduz. | *** | ** | ||||||
| Semi Ràpido (S) | 75 | 1,90 | 0,40 | 30 | 70 | 138 | 136 | 106 | 181 |
| Auxiliar (A) | 55 | 1,00 | 0,40 | 30 | 50 | 73 | 71 | 79 | 95 |
| Coroa Tripla (TC) | 130 | 3,25 | 1,30 | 57 | 91 | 236 | 232 | 133 | 309 |
| Semi-Peixes (SP) | — | 1,50 | 0,70 | 41 | 60 | 109 | 107 | 88 | 143 |
| Chamas Duplas (DCDR Interno) | 30 | 0,90 | 0,40 | 30 | 44 | 65 | 64 | 70 | 86 |
| Chamas Duplas (DCDR Externo) 2 bico | 130 | 4,10 | 1,30 | 57 | 70 | 298 | 293 | 114 | 390 |
| Pressõesde alimentação | Nominal (mbar)Minima (mbar)Màxima (mbar) | 28-302035 | 372545 | 201725 | |||||
* A 15°C e 1013 mbars-gás seco
** Propano P'C'S = 50'37 MJ/K9
*** Butano P'C'S' = 49'47 MJ/K9'
! É possível instalar o plano somente sobre fornos de encaixe equipados com ventilação de arrefecimento
Vista de conjunto

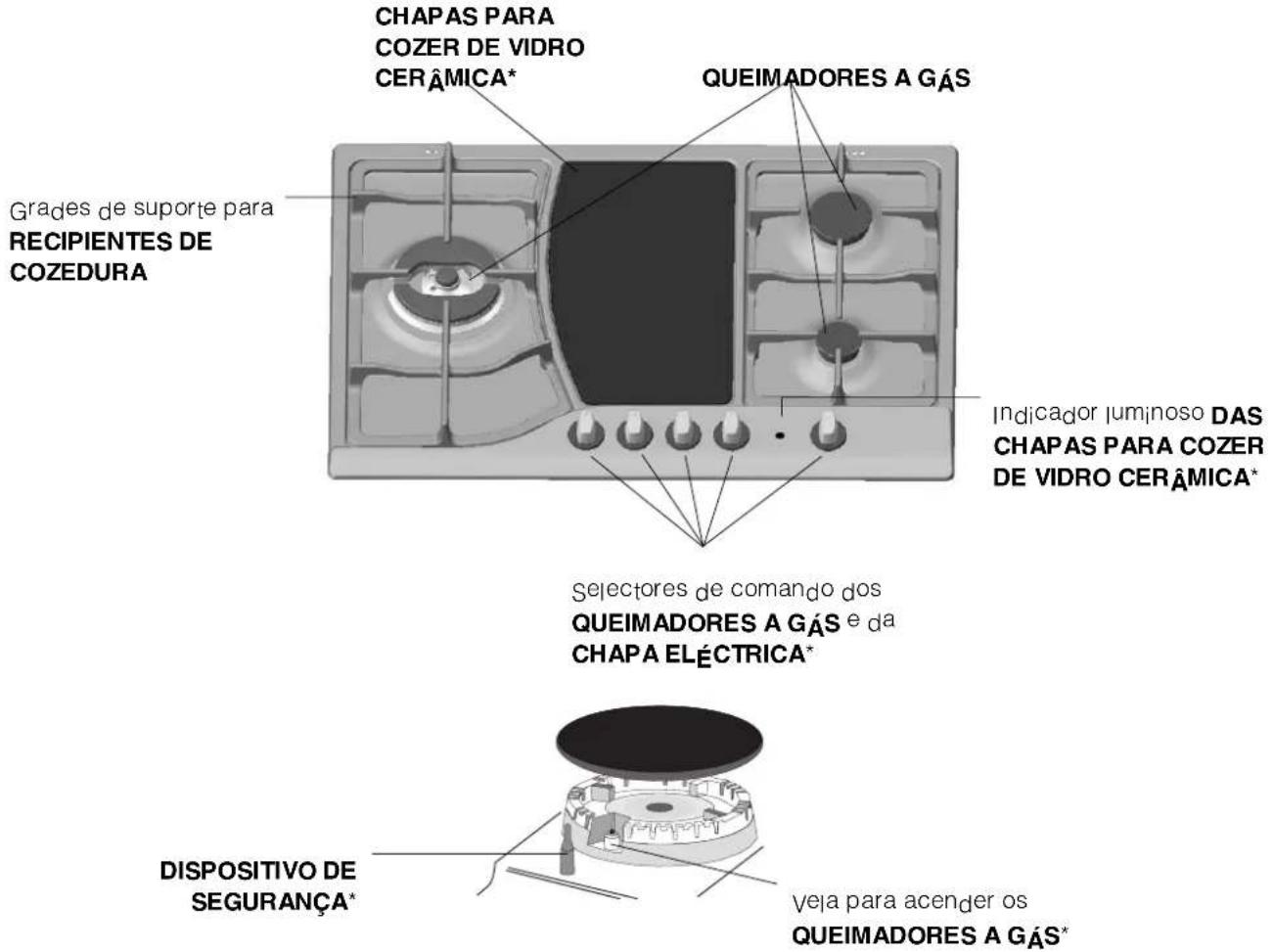

- Indicador luminoso FUNCIONAMENTO CHAPA PARA COZER DE VIDRO CERÂMICA* acende-se se o selector estiver em qualquer posição diferente daqueia de desligado
- OS QUEIMADORES são de diferentes tamanhos e potências: Escolha o mais adequado ao diâmetro do recipiente a ser utilizado.
-
Selectores de comando dos QUEIMADORES A GÁS e da CHAPA ELÉCTRICA * para a regulação da chama ou da potência:
-
vela para acender os QUEIMADORES A GÁS* permite o acendimento automático do queimador escolhido
- DISPOSITIVO DE SEGURANÇA* no caso em que a chama se apague acidentalmente' interrompe a saída do gás:
! Em cada selector está indicada a posição do queimador de gás ou da chapa eléctrica* correspondente.
Queimadores a gás
O queimador escolhido pode ser regulado mediante o respectivo botão da seguinte maneira:
- Apagado
Máximo
Mínimo
para acender o queimador aproxime do mesmo a chama de um isqueiro' fósforo ou acendedor automático' pressione e faça girar o selector escolhido no sentido anti-horário até a posição de máxima potência.
Nos modelos dotados de dispositivo de segurança é necessário manter cerca de 2-3 segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama. Nos modelos dotados de veia para acender, para acender o queimador escolhido, pressionar e girar o selector correspondente no sentido anti-horário até a posição de máxima potência.
! Se apagar-se acidentalmente a chama do queimador feche o botão de comando e tente acender novamente somente após um minuto no mínimo.
Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “•”) na direcção horária até que se apague.
O queimador com “chamas duplas independentes”\*
Este queimador a gás está formado por dois fogos concêtricos que podem funcionar juntos ou de maneira independente. O uso contemporâneo ao máximo permite uma potência elevada que reduz o tempo de cozedura respeito aos queimadores tradicionais. A dupla coroa de chama além do mais faz com que a distribuição de calor no fundo das panelas seja mais uniforme, especialmente se usar ambos queimadores no mínimo. Podem ser utilizados recipientes de qualquer dimensão se usar recipientes pequenos acenda só o queimador interno. Cada coroa do queimador com “chamas duplas independentes” tem um manipulo de controle próprio: o manipulo indicado pelo símbolo controla a coroa externa; o manipulo indicado pelo símbolo controla a coroa interna.
Para acender a coro desejada aperte a fundo até a posição de máximo e rode o manipulo correspondente em sentido contrário ao dos ponteiros do relógio. O queimador está equipado com acendimento electrónico que entra em funcionamento automaticamente apertando o manipulo:
Dada a existência de um dispositivo de segurança gás' é necessário manter premido o manipulo por uns 2-3 segundos depois do acendimento da chama' para permitir a passagem do gás'
O queimador escolhido pode ser regulado mediante o respectivo botão da seguinte maneira:
- Apagado
Máximo
Mínimo
Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “•”) na direcção horária até que se apague.
Vidro Cerâmica\*
Esta zona de cozedura é dotada de elementos aquecedores irradiadores de diâmetro duplo' situados abaixo do vidro. É possível acender somente a parte circular "A" ou para ter a disposição uma zona de cozedura maior ambas parte "A" e "B". Para inserir a zona de cozedura circular "A" é suficiente girar o manipulo no sentido horário colocando o numa das 12 posições de regulação disponíveis. Para inserir também a zona de cozedura "B" colocarse na posição 12 e efectuar um movimento até a posição
girar em seguida o manipulo no sentido horário até atingir um dos 12 níveis com a potência desejada para proceder à regulação.
O desenho identifica a zona aquecedora' esta torna-se vermelha depois de acesa
A' zona de cozedura circular;
B' zona di cozedura extensível;
C'indicador luminoso do calor resíduo: indica que a zona de cozedura tem uma temperatura superior a 60°C' mesmo depois que o elemento aquecedor tiver sido apagado

Para qualquer posição do manipulo diferente de apagado' acende-se o indicador luminoso de funcionamento para cozer de Vidro Cerâmica
* Há somente em alguns modelos
Conselhos práticos para utilização dos queimadores
Para obter a máxima performance é bom lembrar-se do seguinte:
- utilize recipientes adequados para cada um dos queimadores (veja a tabela) com o objetivo de evitar que as chamas ultrapassem o fundo dos recipientes:
- utilize sempre recipientes de fundo chato e com tampa:
- no momento em que começar a ferver' rode o botão para a posição de mínimo
| Queimador ø Diámetro Recipientes(cm) | |
| Semi Rápido (S) 16 - 20 | |
| Auxiliar (A) 10 - 14 | |
| Semi-Peixeira (SP) 16 - 20 | |
| Coroa Tripla (TC) 24 - 26 | |
| Chamas Duplas (DCDR Interno) | 10 - 14 |
| Chamas Duplas (DCDR Externo) | 26 - 28 |
! Nos modelos equipados com grelha de redução a mesma deverá ser utilizada somente para o queimador Chamas Duplas Interno (DCDR Interno) quando se utilizam recipientes de diâmetro inferior a 12 cm.
Para identificar o tipo de queimador, consultar os desenhos apresentados no parágrafo “Características dos queimadores e dos bicos”.

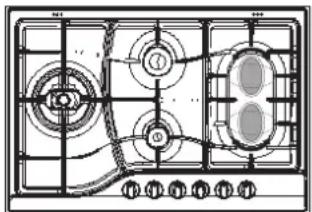

Conselhos práticos para a utilização dos queimadores principais “Semi-Peixeira”
A utilização dos dois queimadores como “Semi-Peixeira” de formato elíptico giráveis de 90º proporciona ao plano uma major flexibilidade de utilização.

Para girar de 90° os queimadores "Semi-Peixeira" é preciso proceder da seguinte maneira:
- Certificar-se que os queimadores estejam frios
- Alçar totalmente o queimador do seu lugar
- Colocáto novamente no lugar na posição desejada
- Certificar-se que os queimadores estejam na posição correcta
Especialmente os dois queimadores podem ser utilizados juntos ou separados' com panelas de formato e tamanho diferentes' da seguinte maneira:
- Queimador duplo com "Peixeira" para recipientes ovais (Fig.1A)
- Queimador duplo para chapa para bife ou recipientes rectangulares ou quadrado de tamanho mínimo de 28 x 28 cm ^-1 (Fig. 1B)
- Queimador simples para recipientes de tamanho médio (16 - 20 cm' de diâmetro) (Fig. C)
- NUNCA utilize o queimador duplo na configuração apresentada na figura D

Conselhos práticos para a utilização do Vidro cerâmica
| Pos. | Chapa irradiadora |
| 0 | Apagada |
| 1 | Para derreter manteiga, chocolate |
| 2 | Para aquecer líquidos |
| 3 | |
| 4 | Para nata e molhos |
| 5 | |
| 6 | Para cozer com temperatura de fervura |
| 7 | |
| 8 | Para assar |
| 9 | |
| 10 | Para grandes cozidos |
| 11 | |
| 12 F | Para fritar |
| Funcionamento com ambas as zonas de cozedura |
Para obter o máximo rendimento é útil lembrarse do seguinte:
- Na chapa de vidro cerâmica podem ser utilizados todos os tipos de panelas. É importante que o fundo seja perfeitamente chato; panelas com fundo mais grosso proporcionam uma melhor distribuição do calor.

- Utilizar panelas de diâmetro suficiente para coprir totalmente a zona de cozedura de maneira que assegure a utilização de todo o calor disponível

- Certificar-se que o fundo da panela esteja sempre enxuto e limpo para garantir um bom contato e uma longa vida à chapa e às próprias panelas:
- Não utilizar as mesmas panelas utilizadas para os queimadores a gás. A concentração de calor nos bicos de gás é tanta que pode deformar o fundo da panela e portanto nunca se obterá o resultado desejado se utilizá-la depois na chapa de cozedura de Vidro cerâmica.
! A cola utilizada para sigilar o vidro pode ter deixado resíduos de graxa. É aconselhável removêlos antes de utilizar o aparelho com um produto para limpeza não abrasivo. Durante as primeiras horas de utilização pode ser que perceba um odor de borracha que desaperecerá rapidamente.
| PLACA DAS CARACTERÍSTICAS | |
| Ligações eléctricas | Tensão de 220-240V ~ 50/60Hz(ver quadro das características)Potência máxima absorvida2000WEste aparelho é emconformidade com as seguintesDirectivas da ComunidadeEuropeja:73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações89/336/CEE de 03/05/89(CompatibilidadeElectromagnética) e posteriores modificações93/68/CEE de 22/07/93 e posteriores modificações90/336/CEE de 29/06/90 (Gás) e posteriores modificações |
![]() | |
![]() | |
2002/96/CEE
! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção
Segurança geral
- Este aparelho refere-se a um aparelho de encaixar de classe 3°
- para os aparelhos a gás funcionarem correctamente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo "posicionamento" no momento da instalação"
- As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identificação do aparelho.
- Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas:
- Este aparelho não deve ser instalado ao ar livre mesmo num sítio protegido' porque é muito perigoso deixá"lo exposto a chuva e temporais"
- Para deslocar o aparelho pegue-o sempre pelos específicos manipulos' situados aos lados do forno:
- Não toque na máquina se estiver descalço ou se as suas mãos ou pés estiverem molhados ou húmidos:
- Este aparelho deve ser empregado para cozer alimentos' somente por pessoas adultas e segundo as instruções apresentadas neste folheto
- Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.
- Não tape as aberturas de ventilação e de eliminação de calor
- Assegure-se sempre que os selectores estejam na posição “●”/“O” quando não estiver a utilizar o aparelho.
-
Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.
-
Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica:
- Se houver avarias' em nenhum caso mexa nos mecanismos internos para tentar repará"las: Contacte a Assistência Técnica (veja a Assistência técnica):
- Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais:
- Não feche a tampa de vidro (se presente) com os queimadores ou a chapa eléctrica ainda estiverem quentes:
- Não deixe acesa a chapa eléctrica sem panelas
- Não utilize panelas instáveis ou deformadas
Eliminação
- Eliminação do material de embalagem: obedeça as regras locais' de maneira que as embalagens possam ser reutilizadas
- A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE)' prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Poder-se-á entregar o electrodoméstico desactualizado ao serviço de recolha público' levá-lo às áreas comuns apropriadas ou' se previsto na legislação nacional sobre a matéria' devolve-lo ao revendedor ao mesmo tempo que se adquire um novo produto de tipo equivalente. Todos os principais produtores de electrodomésticos estão activos na criação e gestão de sistemas de recolha e reciclagem de aparelhos desactualizados.
PT
Antes de realizar qualquer operação desligue o aparelho da alimentação eléctrica
Limpeza do aparelho
! Evite o emprego de detergentes abrasivos ou corrosivos' tais como tira-manchas e produtos contra ferrugem' detergentes em pó e esponjas com superfície abrasiva' podem arranhar irremediavelmente a superfície:
! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem:
- para a manutenção ordinária é suficiente lavar o plano com uma esponja húmida e em seguida: enxugar com papel absorvente de cozinha
- Os componentes móveis dos queimadores precisam ser lavados frequentemente com água quente e detergente: tome cuidado para eliminar as eventuais crostas:
- Nos planos com acendimento automático é necessário proceder frequentemente a uma limpeza cuidada da extremidade dos dispositivos de acendimento electrónico instantâneo e é também necessário verificar que os orifícios de saída do gás não estejam entupidos:
- antes de começar a cozer: a superfície da chapa deve ser limpa utilizando um pano húmido para remover a poejra ou resíduos de alimentos anteriormente cozidos. A superfície da chapa deverá ser limpa regularmente com água morna e um detergente não abrasivo: periodicamente será necessário utilizar produtos específicos para a
limpeza das chapas de cozedura de vidro cerâmica: Primeiro retirar da chapa de cozedura todos os restos de comida e gotas de gordura com por exemplo uma espátula de limpeza CERA
(não fornecida)
Limpar a chapa de cozedura quando estiver morna, utilizar um produto de limpeza adequado (como o da linha Solutions disponível em todos os Centros de Assistência Técnica) e toalha de papel esfregar

com um pano húmido e enxugar Folhas de papel alumínio' objectos de matéria plástica ou materiais sintéticos' que tenham derretido' e também açúcar ou alimentos com alto conteúdo de açúcar' devem ser removidos imediatamente da zona de cozedura ainda quente com uma espátula Produtos de limpeza específicos formam uma camada superficial transparente que repele a sujidade' que protege também a superfície contra possíveis danos causados por alimentos com alto conteúdo de açúcar' Em nenhum caso utilizar esponjas ou
produtos abrasivos' evitar também detergentes quimicamente agressivos tajs como spray para forno ou produtos que removem as manchas'

- O aço inoxidável podérá manchar-se se ficar em contacto durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo) É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Para mais é bom enxugar eventuais vazamentos de água
Manutenção das torneiras do gás
Com o tempo pode ocorrer o caso de uma torneira que se bloqueje ou apresente dificuldades na rotação portanto será necessário substituir a torneira mesma:
! Esta operação deve ser efectuada por um técnico autorizado pelo fabricador.
Pode acontecer do plano não funcionar ou não funcionar bem. Antes de chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada verifique que não haja interrupções nas redes de alimentação de gás e electricidade, especialmente se as torneiras do gás antes do plano estão abertas.
O queimador não se acende ou a chama não é uniforme
Foi controjado se:
- Estão entupidos os furos de saída do gás do queimador
- Estão instalados correctamente todos os componentes móveis que compõem o queimador
- Há correntes de ar nas proximidades do plano
A chama não permanece acesa nas versões com segurança
Foi controlado se:
- O botão não foi premido até o fundo
- Não foi mantido premido até o fundo o botão durante um tempo suficiente para activar o dispositivo de segurança:
- Estão entupidos os furos de saída do gás em correspondência ao dispositivo de segurança
O queimador em posição de mínimo não permanece aceso
Foi controlado se:
- Estão entupidos os furos de saída do gás
- Há correntes de ar nas proximidades do plano
- A regulação do mínimo não está correcta
Os recipientes são instáveis
Foi controjado se:
- O fundo do recipiente é perfeitamente plano
- O recipiente está no centro do queimador ou na da chapa eléctrica
- As grades foram invertidas
Se' apesar de todos os controlos' o plano não funcionar e o inconveniente que observaram permanecer' chame o Centro de Assistência Técnica: Comunique: - o modelo da máquina (Mod')
- o número de série (S/N)
Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem
! Nunca recorra a técnicos não autorizados e sempre recuse a instalação de peças de reposição não originais.
PT
