Tipo de produto	Placa de fogão a gás (embutir)
Marca	Ariston Thermo
Modelo	PZ 750 R GH
Dimensões (L x P x A)	aprox. 580 x 500 x 55 mm (estimado)
Peso	aprox. 12 kg (estimado)
Alimentação elétrica	220-240 V ~ 50/60 Hz
Potência de conexão	máx. aprox. 10 kW (gás), ignição elétrica aprox. 0,5 W
Número de queimadores a gás	5 queimadores (Queimador potente reduzido, Médio, Auxiliar, Rápido, Chama dupla)
Potências dos queimadores	RR: 2,60 kW, S: 1,65 kW, A: 1,00 kW, UR: 3,40 kW, DCDR: 4,50 kW (interior+exterior)
Tipos de gás	Gás natural (G20/G25) e gás liquefeito (butano/propano) conversível
Ignição	Ignição automática (vela de ignição) por queimador
Dispositivo de segurança	Termopar (vigia de chama) para cada queimador
Número de zonas de cozedura	5 zonas de cozedura (gás)
Material	Aço inoxidável (superfície de trabalho), tampas dos queimadores esmaltadas
Limpeza	Esponja húmida, detergente suave; sem abrasivos
Acessórios incluídos	Grelhas da placa, injetores para gás liquefeito (conforme tabela), anéis de vedação, ganchos de fixação
Dimensões de embutir (recorte)	555 x 475 mm (L x P)
Espessura da bancada	20-40 mm
Distância mínima a armários de parede	600 mm (lateral), 700 mm (acima, se houver armário inferior)
Garantia	Conforme disposições legais (detalhes no cartão de garantia)

Perguntas frequentes - PZ 750 R GH Ariston Thermo

Como converter o tipo de gás (de gás natural para gás liquefeito)?

A conversão é feita trocando os injetores. Instruções no manual: retirar as grelhas e os queimadores, trocar os injetores com uma chave de caixa de 7 mm (ver Tabela 1), em seguida ajustar a regulação mínima. Importante: Apenas pessoal qualificado deve fazer isto.

O que fazer se um queimador não acender?

Verifique se o fornecimento de gás está aberto e se a vela de ignição está limpa. Limpe os injetores e as aberturas dos queimadores. Mantenha o botão regulador premido durante 2-3 segundos até o dispositivo de segurança ativar. Se os problemas persistirem, chame o serviço de assistência.

Como limpar corretamente a placa?

Use uma esponja húmida com detergente suave. Sem abrasivos, palha de aço ou limpeza de alta pressão. As grelhas e as tampas dos queimadores podem ser embebidas em água morna. Seque a superfície após a limpeza.

Posso instalar a placa sobre um forno?

Sim, desde que o forno tenha uma ventoinha de arrefecimento. Entre a placa e o forno deve ser colocada uma placa de madeira isolante com uma distância de pelo menos 20 mm. Ambos os aparelhos necessitam de ligações elétricas separadas.

Quais tamanhos de panelas são adequados para os queimadores?

Diâmetros recomendados: RR/UR: 24-26 cm, S: 16-20 cm, A: 10-14 cm, DCDR interior: 14-16 cm, DCDR exterior: 26-28 cm. Use apenas panelas com fundo chato e tampa.

Como ajustar a chama mínima?

Rode o queimador para o mínimo, retire o botão e rode o parafuso de regulação na haste da torneira de gás (interior ou lateral) até obter uma chama pequena e uniforme. No caso de gás liquefeito, o parafuso deve ser apertado completamente.

O que significa o dispositivo de segurança (termopar)?

O dispositivo de segurança interrompe o fornecimento de gás se a chama se apagar inesperadamente. Isto evita a acumulação de gás. Após a ativação, o queimador deve ser ligado manualmente novamente.

Posso também usar a placa com propano?

Sim, a placa é adequada para gás liquefeito (butano/propano). Os injetores devem ser trocados (fornecidos ou disponíveis). A pressão do gás deve ser ajustada para 28-30 mbar (butano) ou 37 mbar (propano). Use um regulador de pressão aprovado.

Como trocar a garrafa de gás no funcionamento com gás liquefeito?

Certifique-se de que todos os queimadores estão desligados. Feche a válvula da garrafa. Solte a ligação na mangueira de gás. Ligue a garrafa nova e verifique a estanquidade com água com sabão. Não use chamas abertas para verificar a estanquidade.

Onde encontro o número do modelo e de série?

Os dados encontram-se na placa de características na parte inferior da placa e/ou na embalagem. A placa de características contém informações sobre tensão, tipo de gás e potência. Estas informações são necessárias para pedidos de assistência.

MANUAL DE UTILIZADOR PZ 750 R GH Ariston Thermo

Placa de identificação

Características dos queimadores e bicos

Placa das características

Descrição do aparelho' 29

Vista de conjunto

Início e utilização' 30

Conselhos práticos para utilização dos queimadores

precauções e conselhos' 31

Segurança geral

Eliminação

Manutenção e cuidados' 32

Manutenção das torneiras do gás

Anomalias e soluções' 33

ARISTON

! É importante guardar este folheto para poder consulta to a qualquer momento. No caso de venda cessão ou mudança assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências:
! Leia com atenção as instruções: há informações importantes sobre a instalação a utilização e a segurança

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em precauções e Conselho)
! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas' animais ou objectos:
! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem ser observados os seguintes requisitos:

- O local deve prever um sistema de descarga para o externo dos fumos de combustão realizado mediante uma capa ou um ventilador eléctrico que entre automaticamente em função cada vez que se acender o aparelho.

Em chaminé ou tubo de chaminé ramificado (reservado aos aparelhos de cocção)

Directamente para fora

- Na cozinha deve haver um sistema que possibilite um fluxo de ar necessário para uma combustão regular. O fluxo de ar necessário à combustão não deve ser inferior a 3 m ^3 /n para kW de potência instalada.

O sistema pode ser realizado capturando o ar directamente desde a parte externa do edifício através de um tubo de pejo menos 100 cm ^2 de secção útil que não se entupa acidentalmente:

Outro sistema possível' seria o de capturar o ar em forma indirecta a partir de locais adjacentes que não constituam partes comuns do imóvel ambientes com perigo de incêndio nem quartos de dormir que possuam um conduito de ventilação comunicadora com a parte externa

- Os gases de liquefeitos de petróleo mais pesados do que o ar estagnam-se embaixo Portanto as salas que contiverem cilindros de GLP devem possuir aberturas para fora de maneira que possibilitem o escoamento para baixo dos eventuais escapes de gás' Portanto os cilindros de GLP' mesmo vazios ou parcialmente chejos' não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc') É oportuno deixar na cozinha apenas o cilindro sendo utilizado colocado de maneira a não ser sujeito à acção directa de fontes de calor (formos' chaminés' esquentadores etc') capazes de chegar a temperaturas superiores a 50° C

Encaixe

Os planos de gás e mistos são predispostos com grau de protecção contra aquecimento excessivo de tipo X' portanto é possível instalálo ao lado de móveis cuja altura não ultrapasse a do plano de trabalho para instalar correctamente o plano de cozeçura é necessário obedecer as seguintes regras:

• Os móveis situados ao lado com altura superior aqueja do plano de trabalho devem ser situados ao menos 600 mm do bordo do mesmo plano
• Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dos próprios exaustores e em todo o caso a uma distância mínima de 650 mm
• posicionar as partes suspensas adjacentes à capa em uma altura mínima do top de 420 mm (ve a figura)

Se o plano de cozedura for instalado embaixo de uma pratelejra, esta deverá estar pelo menos a 700 mm do plano de trabalho (veja a figura).

- O vão do móvel deverá ter as medidas indicadas na figura: Há ganchos prendedores que possibilitam prender o plano sobre um top desde 20 até 40 mm de espessura: Para prender bem o plano é aconselhável utilizar todos os ganchos que houver

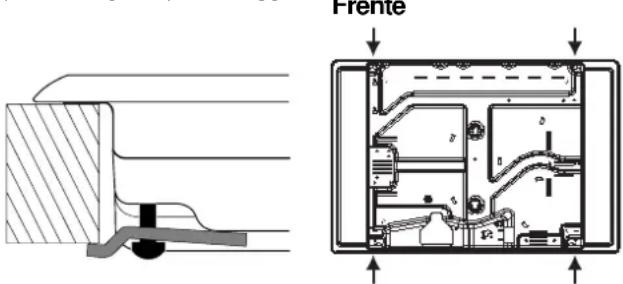

Esquema para prender os ganchos

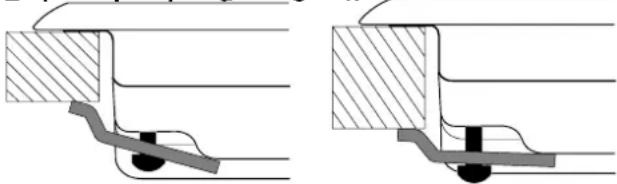

Posição do gancho Posição do gancho para H=20mm para H=30mm

Atrás

Posição do gancho

para H=40mm

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios"

- Se o plano de cozedura não for instaio sobre um forno de encaixar é necessário inserir um painel de madeira como isoamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.

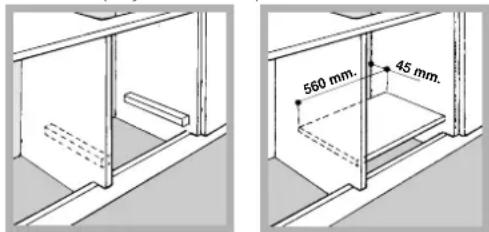

ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoje-se sobre duas ripas de madeira' ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm (ve p as figuras).

!É possível instalar o plano somente sobre fornos de encaixe equipados com ventilação de arrefecimento

Ligação eléctrica

Os planos equipados com cabo de alimentação de três pólós são predispostos para o funcionamento com uma corrente alternada na tensão e a frequência de alimentação indicada na placa de identificação (situada na parte inferior do plano) A ligação à terra do cabo distingue-se pejas cores amarejo - verde. No caso de instalação acima de um forno de encaixar a ligação eléctrica do plano e a do forno precisam ser realizadas separadamente seja por razões

de segurança eléctrica' seja para facilitar uma eventual remoção do forno

Ligação do cabo de fornecimento à rede eléctrica

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação No caso de uma ligação directa à rede será necessário interpor entre o aparelho e a rede um interruptor omnipolar com abertura mínima entre os contactos de 3 mm: na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor) O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente

! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança:

Antes de efectuar a ligação certifique-se que:

- a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

- a tomada tenha a capacidade de suportar a carga máxima de potência da máquina indicada na placa de identificação;

- a tensão de alimentação seja entre os valores da placa de identificação;

- a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas

! Depois de ter instalado o aparelho o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil

! O cabo não deve ser dobrado nem comprimido

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (ve a Assistência Técnica)

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas:

Ligação do gás

A ligação do aparelho à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual será alimentado. Em caso contrário efectuar as operações indicadas no parágrafo “Adaptação a diferentes tipos de gás”. Em caso de alimentação com gás líquido de botija utilizar reguladores de pressão em conformidade com as Normas Nacionais em vigor.

! Para garantir um funcionamento seguro uma utilização de energia apropriada e maior duração da aparelhagem assegurar-se que a pressão de alimentação respeite os valores indicados na tabela 1 “Características dos queimadores e dos bicos”

Ligação com tubo rígido (cobre ou aço)

! A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum género ao aparelho

Na rampa de alimentação do aparelho há uma junta em "L" dirigível cuja retenção é assegurada por uma guarnição. Se for preciso girar a união será absolutamente necessário trocar a guarnição de vedação (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica

Ligação com tubo flexível de aço inoxidável de parede contínua com engates de rosca

A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica:

A instalação destes tubos deve ser efectuada de maneira que o seu comprimento em condições de máxima extensão não seja major de 2 000 mm. Quando a ligação estiver terminada assegure-se de que o tubo metálico flexível não entre em contacto com as partes móveis ou fique amassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guarnições de retenção em conformidade com os regulamentos nacionais em vigor.

Controle da vedação

! Ao terminar a instalação controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama:

Adaptação aos diferentes tipos de gás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem) será necessário trocar os bicos dos queimadores mediante as seguintes operações:

1' tire as grades do plano e solte os queimadores do lugar
2 desparafusar os bicos utilizando uma chave a tubo de 7mm e substituios com aquejes apropriados para o novo tipo de gás (ver tabela 1 "Características dos queimadores e dos bicos")
3' Monte outra vez as partes' realizando estas operações na ordem contrária:
4' no final da operação troque a velha etiqueta de calibragem por outra corresponda ao novo tipo de gás utilizado que se encontram nos nossos centros de assistência técnica:

Substituição dos injectores do queimador com “chamas dupias” independentes:

• tirar as greihas e retirar os queimadores do seus lugares: O queimador está formado por 2 partes separadas;
• desapertar os injectores utilizando uma chave de tubo de 7 mm. O queimador interno tem um injector e o

queimador externo tem dois (da mesma dimensão) Substituir os injectores pelos indicados para o novo tipo de gás (ver tabela 1);

- colocar no lugar todos os componente seguindo as operações contrárias às da sequência citada acima;

- Regulação do ar primário dos queimadores Os queimadores não necessitam de qualquer regulação de ar primário

- Regulação dos mínimos

1° Coloque a torneira na posição de mínimo;

2° Retire o selector e ajuste o parafuso de regulação situado no interior ou ao lado da haste da tomeira até obter uma pequena chama regular.

3' verifique se ao girar rapidamente o botão da posição de máximo até a de mínimo os queimadores não se apagami
4' Nos aparelhos equipados com dispositivo de segurança (termopar)' em caso de não funcionamento do dispositivo com os queimadores no mínimo aumente a capacidade dos próprios mínimos mediante o para fuso de regulação.
5. Depois de realizar a regulação restabeleça os lacres situados nos 'by'pass' com cera lacre ou materiais equivalentes:

! A torneira do queimador DCDR dispõe de 2 parafusos de regulação de mínimo: uma situada ao lado da haste para o DCDR externo e a outra no interior da haste para o DCDR interno.

! No caso dos gases líquidos' o parafuso de regulação deve ser atarraxado até o fundo

! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gás utilizado que se acha nos nossos Centros de Assistência Técnica:

! Se a pressão do gás utilizado for diferente (ou variável) daqueja prevista é necessário instalar na tubagem de entrada um regulador de pressão (conforme as Normas Nacionais em vigor).

Características dos queimadores e bicos

Tabela 1			Gás liquefeito Gás natural
Queimador Diâmetro Potência(mm) Reduz. Nomn. (mm) (m) *** ** Nomin. (mm)		térmica kW(p.c.s.*)						Poténciatérmica kW(p.c.s.*)	bico1/100	capacid.*l/h
Rápido Reduz. (RR) 100	0,70 2,60 4	80 189	186 2	60 110 (Y)	248
Semi Rápido (S)	75	0,40	1,65	30	64	120	118	1,65	96	157
Auxiliar (A)	55	0,40	1,00	30	50	73	71	1,00	79	95
Ultra-Rápido (UR)	100	0,70	3,40	41	91	240	236	3,40	123	314
Chamas Duplas (DCDR Interno)	30	0,30	0,90	30	44	65	64	0,90	74	86
Chamas Duplas (DCDR Externo+Interno) 2 bico	130	1,50	4,50	57	70	327	321	5,00	110	470
Pressõesde alimentação	Nominal (mbar)Minima (mbar)Máxima (mbar)					28-302035	372545	201725

* A 15°C e 1013 mbars-gás seco
** Propano P'C'S' = 50'37 MJ/K9'
*** Butano P'CS = 49'47 MJ/K9

Natural

P'C'S' = 37'78 MJ/m ^3

PLACA DAS CARACTERÍSTICAS
Ligações eléctricas	Tensão de 220-240V ~ 50/60Hz(ver quadro das características)Este aparelho é emconformidade com as seguintesDirectivas da ComunidadeEuropeja:- 73/23/CEE de 19/02/73 (Baixa Tensão) e posterioresmodificações- 89/336/CEE de 03/05/89(CompatibilidadeElectromagnética) e posterioresmodificações-93/68/CEE de 22/07/93 e posteriores modificações- 90/336/CEE de 29/06/90 (Gás)e posteriores modificações- 2002/96/CEE

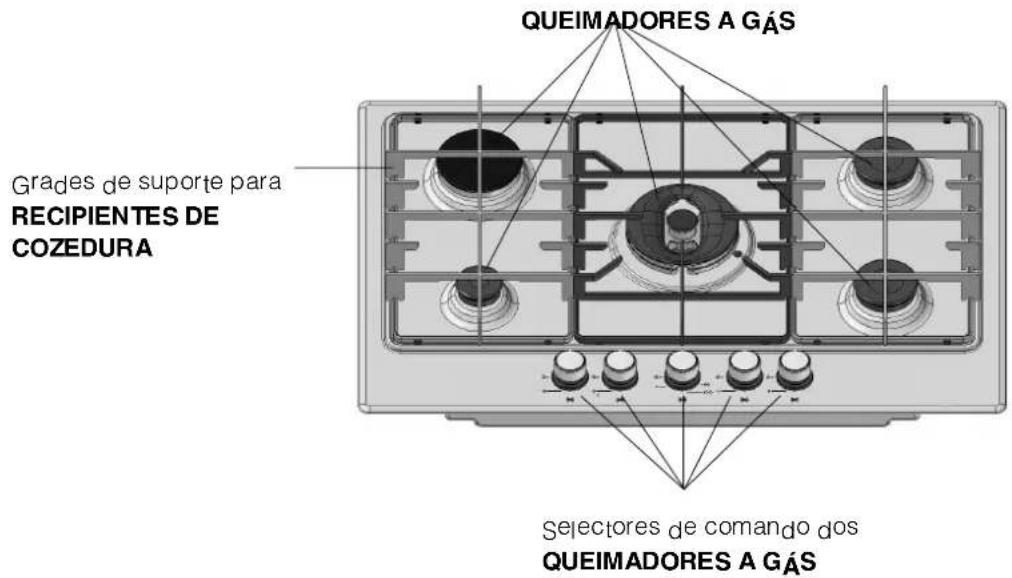

Vista de conjunto

PT

• OS QUEIMADORES são de diferentes tamanhos e potências: Escolha o mais adequado ao diâmetro do recipiente a ser utilizado.

• Selectores de comando dos QUEIMADORES A GÁS para a regulação da chama ou da potência

• vela para acender os QUEIMADORES A GÁS* permite o acendimento automático do queimador escolhido

• DISPOSITIVO DE SEGURANÇA* no caso em que a chama se apague acidentalmente' interrompe a saída do gás:

! Em cada selector está indicada a posição do queimador de gás correspondente.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da seguinte maneira:

- Apagado

Máximo

Mínimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro' fósforo ou acendedor automático' pressione e faça girar o selector escolhido no sentido anti-horário até a posição de máxima potência:

Nos modelos dotados de dispositivo de segurança é necessário manter cerca de 2-3 segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama para acender o queimador escolhido basta premer até o fundo e girar o respectivo manipulo no sentido anti-horário até a posição de máxima potência e mantê-lo premido até que se acenda:

! Se apagar-se acidentalmente a chama do queimador feche o botão de comando e tente acender novamente somente após um minuto no mínimo.

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “•”) na direcção horária até que se apague.

O queimador com "duplas chamas"\*

Este queimador a gás é constituído por dois fogos concêtricos. A utilização de ambos os fogoso possibilita uma alta potência a diminuir os tempos de cozedura comparados com os queimadores tradicionais. Além disto' a dupla coroa torna mais uniforme a distribuição do calor no fundo da panela. Podem ser utilizados recipientes de todos os tamanhos' neste caso' para pequenos recipientes' acenda apenas o queimador interior. O queimador é comandado por um único selector. Para acendêto' pressione até o fundo e rode o respectivo selector na direcção dos pontejros do

relógio' até a posição de máximo. O queimador é equipado para acender-se de maneira electrónica que entra em funcionamento automaticamente se carregar no selector.

Como o queimador é equipado com um dispositivo de segurança' é necessário manter cerca de 2\~3 segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama'

O queimador pode ser regulado mediante o respectivo selector da seguinte maneira:

Apagado

Acendimento e coroa interna ao máximo

Coroa interna ao mínimo

Ambas as coroas ao máximo

Ambas as coroas ao mínimo

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo "•") na direcção horária até que se apague.

Conselhos práticos para utilização dos queimadores

Para obter a máxima performance é bom lembrar-se do seguinte:

• utilize recipientes adequados para cada um dos queimadores (veja a tabela) com o objetivo de evitar que as chamas ultrapassem o fundo dos recipientes:
• utilize sempre recipientes de fundo chato e com tampa:
• no momento em que começar a ferver' rode o botão para a posição de mínimo:

Queimador ø Diámetro Recipientes(cm)
Rápido Reduzido (RR)	24 - 26
Semi Rápido (S) 16 - 20
Auxiliar (A) 10 - 14
Ultra-Rápido (UR) 24 - 26
Chamas Duplas (DCDR Interno)	14 - 16
Chamas Duplas (DCDR Externo)	26 - 28

Para identificar o tipo de queimador' consultar os desenhos apresentados no parágrafo "Características dos queimadores e dos bicos".

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção

Segurança geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3°
• Para os aparelhos a gás funcionarem correctamente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo "posicionamento" no momento da instalação"
• As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identificação do aparelho.
• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas:
• Este aparelho não deve ser instalado ao ar livre mesmo num sítio protegido' porque é muito perigoso deixá-lo exposto a chuva e temporais
• Não toque na máquina se estiver descalço ou se as suas mãos ou pés estiverem molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos' somente por pessoas adultas e segundo as instruções apresentadas neste folheto
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de calor
• Assegure-se sempre que os selectores estejam na posição “●”/“O” quando não estiver a utilizar o aparelho.
• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.

• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica:

• Se houver avarias' em nenhum caso mexa nos mecanismos internos para tentar repará-las Contacte a Assistência Técnica (Veja a Assistência técnica)

• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais:
• Não utilize panelas instáveis ou deformadas

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais' de maneira que as embalagens possam ser reutilizadas'
• A directiva Europeja 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE)' prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Poder-se-á entregar o electrodoméstico desactualizado ao serviço de recolha público' levá-lo às áreas comuns apropriadas ou se previsto na legislação nacional sobre a matéria' devolve-lo ao revendedor ao mesmo tempo que se adquire um novo produto de tipo equivalente. Todos os principais produtores de electrodomésticos estão activos na criação e gestão de sistemas de recolha e reciclagem de aparelhos desactualizados.

Antes de realizar qualquer operação desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

! Evite o emprego de detergentes abrasivos ou corrosivos' tais como tira-manchas e produtos contra ferrugem' detergentes em pó e esponjas com superfície abrasiva' podem arranhar irremediavelmente a superfície'
! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.
- Para a manutenção ordinária é suficiente lavar o plano com uma esponja húmida e em seguida enxugar com papel absorvente de cozinha
- Os componentes móveis dos queimadores precisam ser lavados frequentemente com água quente e detergente tome cuidado para eliminar as eventuais crostas:
- Nos planos com acendimento automático é necessário proceder frequentemente a uma limpeza cuidada da extremidade dos dispositivos de acendimento electrónico instantâneo e é também necessário verificar que os orifícios de saída do gás não estejam entupidos:
- O aço inoxidável poderá manchar-se se ficar em contacto durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo) É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Para mais é bom enxugar eventuais vazamentos de água

Manutenção das torneiras do gás

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apresente dificuldades na rotação: portanto será necessário substituir a torneira mesma.

! Esta operação deve ser efectuada por um técnico autorizado pelo fabricador.

Pode acontecer do plano não funcionar ou não funcionar bem' Antes de chamar a assistência técnica' vejamos o que é possível fazer' Antes de mais nada' verifique que não haja interrupções nas redes de alimentação de gás e electricidade' especialmente se as torneiras do gás antes do plano estão abertas'

Anomalías

O queimador não se acende ou a chama não é uniforme

A chama não permanece acesa nas versões com segurança

O queimador em posição de mínimo não permanece aceso:

Os recipientes são instáveis

possíveis causas / Solução

• Estão entupidos os furos de saída do gás do queimador
• Estão instalados correctamente todos os componentes móveis que compõem o queimador:

• Há correntes de ar nas proximidades do plano

• O botão não foi premido até o fundo

• Não foi mantido premido até o fundo o botão durante um tempo suficiente para activar o dispositivo de segurança

• Estão entupidos os furos de saída do gás em correspondência ao dispositivo de segurança:

• Estão entupidos os furos de saída do gás

• Há correntes de ar nas proximidades do plano

• A regulação do mínimo não está correcta

• O fundo do recipiente é perfeitamente plano

• O recipiente está no centro do queimador ou na da chapa eléctrica:
• As grades foram invertidas

Se' apesar de todos os controlos' o plano não funcionar e o inconveniente que observaram permanecer' chame o Centro de Assistência Técnica: Comunique:

• o modelo da máquina (Mod')
• o número de série (S/N)
  Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem:

! Nunca recorra a técnicos não autorizados e sempre recuse a instalação de peças de reposição não originais.

Nederlands' 1

Türkçe' 34

BE

Deutsch' 13

Русский' 44

PT

Português' 25

İçindekiler

Montaj' 35-38

Yerjestirme
