MANUAL DE UTILIZADOR HM90Lxu SCHEPPACH

1. Introdução 67
2. Descrição do aparelho 67
3. Volume de entrega 67
4. Utilização correta 68
5. Indicações de segurança 68
6. Riscos residuais 71
7. Dados técnicosn 71
8. Antes de colocar em funcionamento 72
9. Montagem e funcionamento 72
10. Transporte 74
11. Manutenção 74
12. Armazenamento 74
13. Ligação elétrica 74
14. Eliminação e reciclagem 75
15. Esolução de problemas 76
16. Declaração de conformidade 78

Explicação dos símbolos

PT

Leia e siga o manual de instruções e as indicações de segurança antes da colocação em funcionamento!

PT

Use óculos protetores!

PT

Use uma proteção dos ouvidos!

PT

Use uma proteção respiratória, em caso de formação de pó!

PT

Atenção! Risco de ferimentos! Não pegue na lâmina de serra em funcionamento!

PT

Atenção! Radiação laser

PT

Classe de proteção II

1. Introdução

FABRICANTE:

scheppach

Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.

Nota: de acordo com a legislação vigente relativa à responsabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram neste aparelho ou por via deste aparelho nas seguintes situações:

• manuseio incorreto,
• não cumprimento do manual de instruções,
• reparações efetuadas por técnicos terceiros não autorizados,
• montagem e substituição de peças sobresselentes que não de origem,
• utilização incorreta,
• falhas da instalação elétrica em caso de não cumprimento dos regulamentos elétricos e disposições VDE 0100, DIN 57113 / VDE 0113.

RECOMENDAMOS O SEGUINTE:

Antes da montagem e da colocação em funcionamento, leia a totalidade do texto manual de instruções.

Este manual de instruções deverá facilitar-lhe a familiarização com a máquina e com as possibilidades de utilização corretas.

O manual de instruções contém indicações importantes de como trabalhar com a máquina de modo seguro, correto e económico e de como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a fiabilidade e vida útil da máquina.

Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes à operação da máquina vigentes no seu país.

Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da humidade, junto da máquina. O manual deve ser lido e seguido por todo e qualquer pessoal operador antes do início dos trabalhos. Só devem trabalhar com a máquina pessoas que tenham sido instruídas acerca da utilização da máquina e dos perigos associados. Deve ser respeitada a idade mínima exigida.

Para além das indicações de segurança incluídas neste manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máquinas de processamento de madeira.

Não assumimos qualquer responsabilidade por acidentes ou danos que advenham do não cumprimento deste manual e das indicações de segurança.

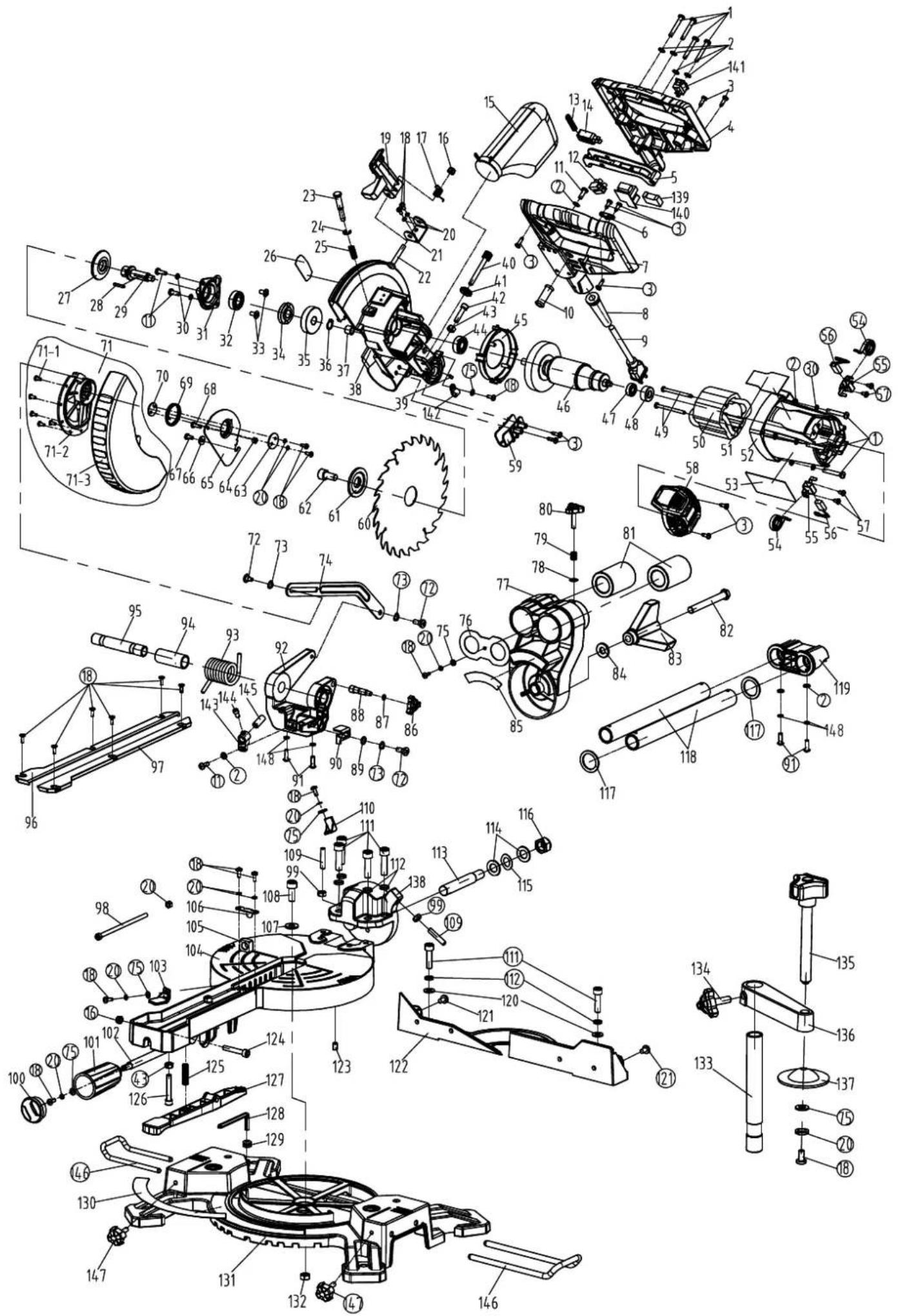

2. Descrição do aparelho (Fig. 1-21)

1 Punho
2 Alavanca de desbloqueio
3 Interruptor On/Off
4 Cabeça da máquina
5 Proteção amovível da lâmina de serra
6 Lâmina de serra
7 Dispositivo de fixação
8 Apoio da peça
9 Parafuso de travamento para apoio da peça
10 Inserção da mesa
11 Parafuso de travamento para mesa rotativa
12 Alavanca de bloqueio para ângulo fixo
13 Ponteiro
14 Escala
15 Mesa rotativa
16 Mesa da serra fixa
17 Carril de batente
18 Saco de recolha de aparas
19 Escala
20 Ponteiro
21 Parafuso de travamento para guia de cabo
22 Guia de cabo
23 Parafuso de travamento
24 Pino de segurança
25 Parafuso para limitação de profundidade de corte
26 Batente para limitação de profundidade de corte
27 Parafuso de ajuste (90°)
28 Parafuso de ajuste (45°)
29 Parafuso de flange
30 Flange exterior
31 Bloqueio do eixo da serra
32 Flange interior
33 Laser
34 Interruptor On/Off laser
35 Haste de guia

a) ângulo de encosto de 90° (não incluído no âmbito de fornecimento)
b) ângulo de encosto de 45° (não incluído no âmbito de fornecimento)
c) porca
d) porca serrilhada
e) Chave Allen de sextavado interno, 6 mm

3. Volume de entrega

• Abra a embalagem e retire o aparelho com cuidado.
• Remova os materiais de embalagem tais como a caixa e proteções de transporte (se existentes).
• Verifique se a entrega está completa.
• Verifique se o aparelho e acessórios apresentam danos de transporte.
• Guarde a embalagem, se possível, até o término do período de garantia.

ATENÇÃO

O aparelho e os materiais de embalagem não são brinquedos para as crianças! Não deixe que crianças brinquem com sacos plásticos, películas e peças pequenas! Existe o risco de os engolirem e asfixiarem!

• Serra de corte transversal, esquadria e meia esquadria
• 1 x dispositivo de fixação (7)
• 2 x apoio da peça (8)
  • Saco de recolha de aparas (18)
• Chave Allen de sextavado interno (e)
• Manual original de instruções

4. Utilização correta

A serra de esquadria serve para o corte em esquadria de madeiras e plásticos, de acordo com o tamanho da máquina. A serra não é adequada para o corte de lenha.

Aviso! Não utilize o aparelho para cortar outros materiais que não os descritos no manual de operação.

Aviso! A lâmina de serra fornecida serve exclusivamente para serrar madeira! Não a utilize para serrar plástico!

A máquina só deve ser utilizada para o seu propósito especificado. Qualquer outra utilização é considerada incorreta. Quaisquer

danos ou ferimentos daí resultantes serão da responsabilidade da entidade operadora/operador e não do fabricante.

Só devem ser utilizadas lâminas de serra adequadas à máquina. Não é permitida a utilização de discos de corte de qualquer tipo.

Faz igualmente parte da utilização correta o cumprimento das indicações de segurança, assim como das instruções de montagem e das indicações de operação no manual de instruções.

As pessoas que operem ou mantenham a máquina deverão ser familiarizadas com a mesma e ser instruídas relativamente aos perigos possível.

Para além disso, devem ser estritamente cumpridos os regulamentos de prevenção de acidentes vigentes.

Devem ser seguidas todas as restantes regras gerais relativas às áreas de medicina do trabalho e de segurança.

Qualquer alteração na máquina exclui o fabricante de toda e qualquer responsabilidade por danos daí resultantes.

Mesmo que a máquina seja corretamente utilizada, não é possível excluir totalmente determinados riscos residuais. Consoante a construção e montagem da máquina, poderão surgir os seguintes pontos:

• Contacto com a lâmina de serra na área desprotegida da serra.
• Pegar na lâmina de serra em funcionamento (ferimento de corte).

• Ressalto de peças de trabalho e de partes de peças de trabalho.

• Quebras da lâmina de serra.

• Ejeção de peças de carboneto metálico com defeito da lâmina de serra.
• Danos auditivos em caso de não utilização da proteção dos ouvidos necessária.
• Emissões nocivas à saúde de pós de madeira em caso de utilização num recinto fechado.

Tenha em atenção que os nossos aparelhos não foram desenvolvidos para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.

5. Indicações de segurança

Atenção! Ao utilizar ferramentas eléctricas deve respeitar as seguintes medidas de segurança para a protecção contra choques eléctricos, ferimentos ou incêndio. Leia e respeite estas indicações antes de utilizar o aparelho.

Trabalhar em segurança

1 Mantenha a área de trabalho arrumada
- Uma área de trabalho desarrumada aumenta o perigo de acidentes.
2 Tenha em atenção as influências ambientais
- Não exponha as ferramentas eléctricas à chuva.
- Não use as ferramentas eléctricas em ambientes húmidos ou molhados.
- Assegure uma boa iluminação.
- Não use as ferramentas eléctricas na proximidade de líquidos ou gases inflamáveis.

3 Proteja-se contra choques eléctricos

- Evite o contacto físico com peças ligadas à terra, como sejam tubos, radiadores, fogões, frigoríficos.

4 Mantenha as crianças afastadas!

- Não deixe outras pessoas tocar na ferramenta ou no cabo de alimentação, mantenha-as afastadas da área de trabalho.

5 Guarde as ferramentas de forma segura

- Quando não estiverem a ser utilizadas, asferramentas têm de ser guardadas num local seco e fechado, fora do alcance das crianças.

6 Não sobrecarregue as ferramentas

- As ferramentas trabalham melhor e com mais segurança dentro dos limites de potência indicados.

7 Use a ferramenta correcta

- Não use ferramentas com potência insuficiente nem adaptadores para trabalhos exigentes.

- Não utilize ferramentas para fins ou trabalhos a que não se destinam; por exemplo, não utilize uma serra circular manual para o abate de árvores ou para cortar ramos.

- Não use a ferramenta elétrica para serrar lenha

8 Use vestuário de trabalho adequado

- Não use roupa larga ou jóias. Pode ser apanhado por peças em movimento.

- Durante os trabalhos no exterior, recomenda-se o uso de luvas de borracha e calçado antiderrapante.

- Se tiver cabelos compridos, apanhe-os com uma rede própria para esse efeito.

9 Use óculos de protecção

- Use óculos protetores!

- Utilize uma máscara respiratória durante os trabalhos que produzam pó.

10 Ligue o equipamento de aspiração de pó

- Se estiverem disponíveis ligações para a aspiração de pó e para o dispositivo de recolha, certifique-se de que estes estão ligados e são usados corretamente.

11 Não utilize o cabo para outros fins que não os previstos

- Não transporte a ferramenta pelo cabo, nem o utilize para retirar a ficha eléctrica da tomada. Proteja o cabo da acção do calor, do óleo e das arestas vivas.

12 Fixe a peça a trabalhar.

- Use dispositivos de fixação ou um torno para imobilizar a peça a trabalhar. Fica presa de uma forma mais segura do que com a sua mão e permite a operação da máquina com ambas as mãos.

- No caso de peças compridas é necessário um suporte adicional (mesa, cavalete, etc.), para evitar que a máquina tombe..

- Prima sempre a peça com firmeza contra a superfície de trabalho e do batente, para evitar que a peça oscile ou rode

13 Não tente alcançar pontos demasiado distantes para não se desequilibrar

- Evite posições impróprias. Certifique-se de que está numa posição segura e mantenha sempre o equilíbrio.

14 Trate da conservação das ferramentas com cuidado

- Mantenha as ferramentas afiadas e limpas para assegurar um trabalho bom e seguro.

- Cumpra as normas de manutenção e as instruções para substituir a ferramenta.

- Verifique regularmente a ficha e o cabo eléctrico e, em caso de danos, mande-os substituir por um técnico.

- Verifique regularmente os cabos de extensão e substitua os que estiverem danificados.

- Mantenha os punhos secos e limpos de óleo e massa lubrificante.

15 Retire a ficha de alimentação da corrente

- Sempre que não utilizar o aparelho, antes de operações de manutenção e durante a mudança de ferramentas, como, por exemplo, no caso das lâminas de serra, das brocas e das ferramentas de máquinas de todo o tipo

16 Não se esqueça de chaves de ferramenta encaixadas

- Antes de ligar o aparelho, verifique sempre se as chaves ou ferramentas de ajuste não ficaram esquecidas no aparelho.

17 Evite arranques acidentais

- Não transporte ferramentas ligadas à rede com o dedo no interruptor. Certifique-se de que o interruptor se encontra desligado ao ligar a máquina à corrente.

18 Cabos de extensão ao ar livre

- Ao ar livre use unicamente extensões eléctricas adequadas para esse meio e devidamente identificadas para o efeito.

19 Esteja sempre atento

- Observe o trabalho. Proceda de modo sensato. Não use a ferramenta se estiver desconcentrado.

20 Verifique se o aparelho está danificado

- Antes de voltar a usar a ferramenta, verifique cuidadosamente se os dispositivos de protecção ou peças ligeiramente danificadas funcionam de modo correcto e dequado.

- Verifique se o funcionamento das peças móveis está em ordem, se não estão perras ou se há peças danificadas. Todas as peças têm de estar montadas correctamente para garantir o funcionamento seguro do parelho.

- Os dispositivos de segurança e as peças danificados têm de ser reparados ou substituídos numa oficina de assistência técnica, desde que os manuais de instruções não mencionem nada em contrário.

- Os interruptores danificados devem ser substituídos numa oficina de assistência técnica.

- Não utilize ferramentas em que não seja possível ligar e desligar o interruptor.

21 ATENÇÃO!

- Deve-se ter especial atenção no caso de cortes de esquadria dupla..

22 ATENÇÃO!

- A utilização de outras ferramentas e outros acessórios poderá representar para si um risco de ferimentos.

23 Peça a um eletrotécnico para reparar a sua ferramenta elétrica.

- Esta ferramenta elétrica cumpre os regulamentos de segurança relevantes. As reparações só devem ser executadas por um eletrotécnico, e apenas utilizando peças sobresselentes de origem. Caso contrário, poderão ocorrer acidentes com o utilizador.

Indicações de segurança adicionai

1. Medidas de segurança

- Aviso! Não utilize lâminas de serra danificadas ou deformadas.

- Substitua uma inserção de mesa desgastada.

- Utilize apenas lâminas de serra recomendadas pelo fabricante que cumpram a norma EN 847-1.

- Certifique-se de que seleciona uma lâmina de serra adequada ao material a ser cortado.

- Use equipamento de proteção pessoal adequado. Tal inclui:

– Proteção dos ouvidos para redução do risco de perda da audição,

- Proteção respiratória para redução do risco de inalação de pó perigoso,

- Use luvas ao manusear lâminas de serra e materiais ásperos. Sempre que possível, transporte as lâminas de serra num recipiente adequado.

- Use óculos protetores. Durante o trabalho, faíscas e lascas, aparas e pós ejetados pelo aparelho poderão provocar cegueira.

- Ao serrar madeira, ligue a ferramenta elétrica a um dispositivo de recolha de pó. A libertação de pó é influenciada, entre outros, pelo tipo de material a ser processado, pela importância da descarga local (recolha ou fonte) e pela configuração correta de coberturas/defletores/guias.

- Não utilize lâminas de serra feitas de aço rápido fortemente ligado (aço HSS).

2. Manutenção

- Antes de quaisquer trabalhos de configuração ou manutenção, retire a ficha da tomada de rede.

- A emissão de ruído é influenciada por vários fatores, entre os quais a composição das lâminas de serra, o estado das mesmas e da ferramenta elétrica. Sempre que possível, utilize lâminas de serra que tenham sido produzidas para a redução da emissão de ruído, mantenha regularmente a ferramenta elétrica e os suportes de ferramenta e eventualmente repare-a para reduzir o ruído.

- Comunique erros na ferramenta elétrica, nos dispositivos de segurança ou no suporte da ferramenta assim que sejam detetados à pessoa responsável pela segurança.

3. Trabalho seguro

- Utilize apenas lâminas de serra cuja velocidade máxima permitida não seja inferior à velocidade máxima da serra de mesa e que sejam adequadas ao material a ser cortado.

- Certifique-se de que a lâmina de serra não toca em qualquer posição na mesa rotativa, rodando manualmente a lâmina de serra para as posições de 45º e de 90º com a ficha de rede retirada. Ajuste eventualmente a cabeça da serra.

- Ao transportar a ferramenta elétrica, utilize apenas os dispositivos de transporte. Nunca utilize os dispositivos de proteção para o manuseio ou transporte.

- Durante o transporte, certifique-se de que a parte inferior da lâmina de serra se encontra coberta, por exemplo pelo dispositivo e proteção.

- Certifique-se de que apenas utiliza espaçadores e anéis de fuso que sejam adequados ao propósito indicado pelo fabricante.

- Posição de trabalho sempre lateral relativamente à lâmina de serra

- Não remova resíduos de corte ou outras partes da peça de trabalho da área de corte enquanto a máquina estiver a funcionar mcom a lâmina de corte desprotegida e enquanto o agregado de corte não estiver imobilizado.

- Certifique-se de que a máquina está, sempre que possível, fixada a um banco de trabalho ou a uma mesa.

- Fixe peças de trabalho compridas contra queda após o corte (por ex. bancada rolante)

Aviso! Esta ferramenta elétrica cria um campo ele- tromagnético durante o funcionamento. Esse cam- po poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que con- sultem o seu médico e o fabricante do seu implante antes de operarem a ferramenta elétrica.

INDICAÇÕES DE SEGURANÇA PARA O MANUSEIO DE LÂMINAS DE SERRA

- Utilize apenas ferramentas elétricas com as quais esteja familiarizado.

- Tenha atenção à velocidade máxima. A velocidade máxima indicada na ferramenta não deve ser ultrapassada. Se indicado, mantenha a gama de velocidade.

- Tenha atenção ao sentido de rotação da lâmina de serra motorizada.

- Não utilize ferramentas com fissuras. Elimine ferramentas com fissuras. Não é permitida uma reparação.

- Remova sujidade, massa lubrificante, óleo e água das superfícies de fixação.

- Não utilize buchas ou anéis redutores soltos para reduzir orifícios de lâminas de serra circulares.

- Certifique-se de que os anéis redutores fixados para a fixação da ferramenta têm o mesmo diâmetro e pelo menos 1/3 do diâmetro de corte.

- Certifique-se de que os anéis redutores fixados estão paralelos uns aos outros.

- Manuseie as ferramentas com cuidado. Guarde-as de preferência dentro da embalagem original ou em recipientes especiais. Use luvas de proteção para aumentar a aderência e para reduzir ainda mais o risco de ferimentos.

- Antes da utilização de ferramentas, certifique-se de que todos os dispositivos de proteção estão corretamente fixados.

- Antes da utilização, certifique-se de que a ferramenta por si utilizada cumpre os requisitos técnicos desta ferramenta elétrica e que está fixada corretamente.

- Utilize a lâmina de serra fornecida apenas para cortes de madeira, nunca para o corte de metais.

Atenção: radiação laser

Não olhe diretamente para o raio

Classe laser 2

Proteja-se e o meio ambiente mediante medidas preventivas contra riscos de acidentes!

• Não olhe diretamente para o raio laser com os olhos desprotegidos.
• Nunca olhe diretamente para a trajetória do raio.
• Nunca aponte o raio laser para superfícies refletoras nem para pessoas ou animais. Até um raio laser com uma potência reduzida pode causar danos nos olhos.
• Cuidado - se forem executados outros procedimentos que não os aqui descritos, tal poderá levar a uma exposição perigosa à radiação.
• Nunca abra o módulo laser. Poderia ocorrer uma exposição inesperada à radiação.
• Se a serra de esquadria não for utilizada durante um período prolongado, deve-se retirar as baterias.
• O laser não deve ser substituído por outro
• de um tipo diferente.
• As reparações no laser só devem ser executadas pelo fabricante do laser ou por um representante autorizado.

6. Riscos residuais

A máquina foi produzida de acordo com o estado da técnica e com as regras de segurança reconhecidas. No entanto, poderão surgir riscos residuais durante o trabalho.

- Risco para a saúde advindo da eletricidade em caso de utilização incorreta de cabos elétricos.

- Para além disso, poderão existir riscos residuais não evidentes, apesar de terem sido tomadas todas as medidas relevantes.

- Os riscos residuais podem ser minimizados, se forem seguidas as „Indicações de segurança“, a „Utilização correta“ e o manual de instruções na sua generalidade.

- Não sobrecarregue a máquina desnecessariamente: uma pressão exagerada ao serrar danifica rapidamente a lâmina de serra, o que leva a uma redução do rendimento da máquina relativamente ao processamento e à precisão de corte.

- Ao cortar plástico, utilize sempre os grampos: as peças a serem serradas devem ser sempre fixadas entre os grampos.

- Evite colocações em funcionamento acidentais da máquina: ao inserir a ficha na tomada, nunca prima o botão de funcionamento.

• Utilize a ferramenta recomendada neste manual. Obterá assim rendimentos ótimos da sua serra de esquadria.
• Mantenha as suas mãos longe da área de trabalho, se a máquina estiver em funcionamento.

• Antes de efetuar trabalhos de configuração ou de manutenção, solte o botão Iniciar e remova a ficha da tomada.

• Dados técnicosn

Motor de corrente alterna 220 - 240 V ~ 50Hz
Desempenho 1500 Watt
Modo operacional S1*
Velocidade em vazio n_0	4500 min ^-1
Lâmina de serra de carboneto	216 x 30 x 2,8 mm
Número de dentes 24
Ângulo de rotação -47° / 0°/ +47°
Corte em ângulo 0° bis 45° nach links
Largura da serra a 90° 305 x 70 mm
Largura da serra a 45° 215 x 70 mm
Largura da serra a 2 x 45° (corte em ângulo duplo)	215 x 35 mm
Classe de proteção II
Peso médio ca. 10.5 kg
Classe do laser	2
Comprimento de onda do laser	650 nm
Desempenho do laser	≤ 1 mW

A peça deve ter uma altura mínima de 3 mm e uma largura mínima de 10 mm.

Certifique-se de que a peça é sempre fixada com o dispositivo e fixação.

Ruído

Os níveis de ruído foram determinados de acordo com a norma EN 61029.

Nível de pressão acústica L_pA	93.6 dB(A)
Incerteza K_pA	3 dB
Nível de emissão sonora L_WA	106.6 dB(A)
Incerteza K_WA	3 dB

Use proteção auditiva.

A exposição ao ruído pode causar perda auditiva.

8. Antes de colocar em funcionamento

• A máquina deve ser posicionado corretamente e de forma estável. Fixe a máquina sobre uma bancada de trabalho ou ficar com 4 parafusos através dos furos na tabela de serra fixa.
• Antes de colocar em funcionamento, devem ser devidamente montadas todas as coberturas e dispositivos de segurança.
• A lâmina tem de rodar livremente.
• Tenha atenção a corpos estranhos em madeira já trabalhada, como por ex. pregos ou parafusos, etc.
• Antes de pressionar o botão ligar / desligar, certifique-se de que a lâmina está montada corretamente e as partes móveis estão a funcionar sem problemas.
• Certifique-se, antes de ligar a máquina, que os dados sobre a placa de identificação estão em conformidade com os dados de rede.

9. Montagem e funcionamento

9.1 Montagem da serra (Fig.1/2/3/4)

• Para ajustar a mesa rotativa (15), afrouxar o para-fuso de travamento (11) aprox. 2 voltas.
• Rodar a mesa rotativa (15) e o ponteiro (13) para o ângulo desejado na escala (14) e fixar com o parafuso de travamento (11).
• Ao pressionar levemente a cabeça da máquina (4) para baixo, simultaneamente retirando o pino de segurança (24) para fora do suporte do motor, a serra é desbloqueada da posição inferior.
• Rodar a cabeça da máquina (4) para cima, até a alavanca de desbloqueio (2) encaixar.
• O dispositivo de fixação (7) pode ser fixado tanto à esquerda como à direita na mesa da serra fixa (16). Inserir o dispositivo de fixação (7) no furo previsto para o efeito no lado traseiro do carril de batente (17) e fixar o mesmo por meio do parafuso deaperto Estrela.
• Colocar o apoio da peça (8) à mesa da serra fixa, como mostrado na Figura 4, e fixar com o para-fuso (9).
• A cabeça da máquina (4) pode ser inclinada para a esquerda, a um máximo de 45°, soltando o parafuso de travamento (23).

9.2 Ajuste de precisão do batente para corte em esquadria de 90° (Fig. 1/5/6)

• Ângulo de encosto não incluído no âmbito de fornecimento.
• Baixar a cabeça da máquina (4) e fixar com o pino de segurança (24)
• Afrouxar o parafuso de travamento (23).
• Colocar o ângulo de encosto (a) entre a lâmina de serra (6) e a mesa rotativa (15).
• Solte a porca de trava (c). Ajustar o parafuso de ajuste (27), até o ângulo entre a lâmina de serra (6) e a mesa rotativa (15) ser de 90°.
• Aperte novamente a porca do contador (c) para corrigir este ajuste.

- Por último, verificar a posição do indicador de ângulo. Se necessário, soltar o ponteiro (20) com um chave Phillips, colocá-lo na posição de 0° da escala de ângulo (19) e voltar a apertar o parafuso de fixação.

9.3 Corte em esquadria de 90° e mesa rotativa de 0° (Fig. 7/8)

Com larguras de corte até aprox. 100 mm, a função de deslize da serra pode ser fixada na posição traseira, com o parafuso de travamento (21). Nesta posição, a máquina pode ser operada no modo de esquadria. Se a largura de corte for superior a 100 mm, deve ser assegurado que o parafuso de travamento (21) está afrouxado e a cabeça da máquina (4) está móvel.

• Colocar a cabeça da máquina (4) na posição superior.
• Deslocar a cabeça da máquina (4) no punho (3) para trás e, eventualmente, fixar nesta posição (dependendo da largura de corte).
• Colocar a madeira a cortar no carril de batente (17) e na mesa rotativa (15).
• Fixar o material com o dispositivo de fixação (7) na mesa da serra fixa (16), para evitar um deslocamento durante o processo de corte.
• Pressionar a alavanca de desbloqueio (2) para libertar a cabeça da máquina (4).
• Pressionar o interruptor de On/Off (3) para ligar o motor.
• Com o guia de cabo (22) fixo: Mover a cabeça da máquina (4) com o punho (1) para baixo, uniformemente e com leve pressão, até a lâmina de serra (6) ter cortado a peça.
• Com o guia de cabo (22) não fixo: Puxar a cabeça da máquina (4) completamente para a frente. Baixar o punho (1) totalmente para baixo, uniformemente e com leve pressão. Agora, empurrar a cabeça da máquina (4) lentamente, completamente para trás, até a lâmina de serra (6) ter cortado a peça completamente.
• Terminado o processo de corte, volte a colocar a cabeça da máquina na posição de descanso superior e solte o interruptor On/Off (3).

Atenção! A mola de retorno faz com que a máquina se desloque rápida e automaticamente para cima. Não largue o punho (1) após o fim do corte e desloque a cabeça da máquina lentamente para cima e com uma ligeira contrapressão.

9.4 Corte em esquadria de 90° e mesa rotativa de(Fig. 7/8)

A serra de esquadria permite a execução de cortes oblíquos para a esquerda e para a direita de 0°-45° relativamente ao carril de batente.

• Soltar parafuso de travamento (11).
• Puxe a alavanca de bloqueio (12) para cima com o dedo indicador.

• Com o punho (11), ajustar a mesa rotativa (15) ao ângulo desejado. O ponteiro (13) na mesa rotativa tem de corresponder ao ângulo desejado da escala (14) na mesa da serra fixa (16).

• Voltar a apertar o parafuso de travamento (11), para fixar a mesa rotativa (15).

• Executar o corte conforme descrito no ponto 9.3.

9.5 Ajuste de precisão do batente para corte em ângulo de 45° (Abb. 1/9/10)

• Ângulo de encosto não incluído no âmbito de fornecimento.
• Baixar a cabeça da máquina (4) e fixar com o pino de segurança (24).
• Fixar a mesa rotativa (15) na posição de 0°.
• Soltar o parafuso de travamento (23) e, com o punho (1), inclinar a cabeça da máquina (4) para a esquerda, a 45°.
• Colocar o ângulo de encosto de 45° (b) entre a lâmina de serra (6) e a mesa rotativa (15).
• Ajustar o parafuso de ajuste (28), até o ângulo entre a lâmina de serra (6) e a mesa rotativa (15) ser exatamente de 45°.
• O ajuste não tem de ser fixado, porque é mantido pela tensão prévia da mola.
• Por último, verificar a posição do indicador de ângulo. Se necessário, soltar o ponteiro (20) com um chave Phillips, colocá-lo na posição de 45° da escala de ângulo (19) e voltar a apertar o parafuso de fixação.

9.6 Corte em ângulo de 0°-45° e mesa rotativa 0° (Fig. 1/2/11)

A serra de esquadria permite a execução de cortes em ângulo para a esquerda de 0°-45° relativamente à superfície de trabalho.

• Colocar a cabeça da máquina (4) na posição superior.
• Fixar a mesa rotativa (15) na posição de 0°.
• Soltar o parafuso de travamento (23) e inclinar, com o punho (1), a cabeça da máquina (4) para a esquerda até que o ponteiro (20) indique o ângulo desejado na escala (19).
• Voltar a apertar o parafuso de travamento (23).
• Realizar o corte conforme descrito no ponto 9.3.

9.7 Corte em ângulo de 0°-45° e mesa rotativa 0°-45° (Fig. 2/4/12)

A serra de esquadria permite a execução de cortes em ângulo para a esquerda de 0°- 45° relativamente à superfície de trabalho e simultaneamente, 0°- 45° relativamente ao carril de batente (corte em ângulo duplo).

• Colocar a cabeça da máquina (4) na posição superior.
• Soltar a mesa rotativa (15), afrouxando o parafuso de travamento (11).
• Com o punho (1), ajustar a mesa rotativa (15) ao ângulo desejado (para tal, ver também o ponto 9.4).
• Voltar a apertar o parafuso de travamento (11), para fixar a mesa rotativa.
• Soltar o parafuso de travamento (23).

• Com o punho (1), inclinar a cabeça da máquina (4) para a esquerda, para o ângulo desejado (para tal, ver também o ponto 9.6).

• Voltar a apertar o parafuso de travamento (23).

• Executar o corte conforme descrito no ponto 9.3.

9.8 Limitação de profundidade de corte (Fig. 3/13)

• Através do parafuso (25), a profundidade de corte pode ser ajustada continuamente. Para isso, soltar a porca serrilhada no parafuso (25). Colocar o batente para a limitação de profundidade de corte (26) para fora. Ajustar a profundidade de corte desejada, apertando ou desapertando o parafuso (25). Em seguida voltar a apertar a porca serrilhada no parafuso (25).
• Verificar o ajuste por meio de um corte de amostra.

9.9 Saco de recolha de aparas (Fig. 1)

A serra está equipada com um saco de recolha de aparas (18) para recolher aparas.

Comprima as abas do anel metálico do saco de po-eira e coloque-o na abertura de descarga na área do motor.

O saco de recolha de aparas (18) pode ser esvaziado por meio do fecho de correr no lado inferior.

9.10 Troca da lâmina de serra (Fig. 14/15/16/17)

Usar luvas de proteção para a troca da lâmina de serra! Risco de ferimentos!

• Rodar a cabeça da máquina (4) para cima.
• Soltar o parafuso (g) da haste de guia (35), para que esta fique livre e possa ser rodada para baixo.
• Solte o parafuso (f) da tampa da flange para que ela possa se mover livremente.
• Pressionar a alavanca de desbloqueio (2). Dobrar a proteção da lâmina de serra (5) para cima até a reentrância na proteção da lâmina de serra (5) estar sobre o parafuso de flange (29).
• Com uma mão, colocar a chave Allen de sextava-do interno (e) no parafuso de flange (29).
• Fixar o bloqueio do eixo da serra (31) e rodar lentamente o parafuso de flange (29) no sentido dos ponteiros do relógio. Após, no máximo, uma volta, o bloqueio do eixo da serra (31) encaixa.
• Agora, com um porco mais de esforço, soltar o parafuso de flange (29) no sentido dos ponteiros do relógio.
• Desaparafusar completamente o parafuso de flange (29) e retirar o flange exterior (30).
• Retirar a lâmina de serra (6) do flange interior (32) e puxar para fora.
• Limpar cuidadosamente o parafuso de flange (29), o flange exterior (30) e o flange interior (32).
• Inserir a nova lâmina de serra (6) em sequência inversa e apertar.
• Atenção! A inclinação de corte dos dentes, ou seja ou sentido de rotação da lâmina de serra (6) tem de corresponder ao sentido da seta na caixa.

• Colocar a haste de guia (35) na posição e voltar a apertar o parafuso (f,g).

• Antes de continuar o processamento, verificar a funcionalidade dos dispositivos de proteção.

• Atenção! Após cada troca de lâminas de serra verificar se a lâmina de serra (6) funciona na inserção da mesa (10), na posição vertical ou em inclinação de 45°.
• Atenção! A troca e o alinhamento da lâmina de serra (6) têm de ser realizados corretamente.

9.11 Modo laser (Fig. 18)

• Ligação: Mover o interruptor On/Off do laser (34) para a posição „1“. É projetado um raio laser sobre a peça a ser trabalhada, que indica a guia de corte exata.
• Desconexão: Mover o interruptor On/Off do laser (34) para a posição „0“.

9.12 Ajuste do laser (Fig. 19)

Se o laser (33) deixar de indicar a linha de corte correta, é possível ajustá-lo. Para tal, desaparafusar os parafusos (36) e ajustar o laser mediante deslocamento lateral até que o raio laser atinja os dentes da lâmina de serra (6).

10. Transporte

• Apertar o parafuso de travamento (11), para fixar a mesa rotativa (15).
• Acionar a alavanca de desbloqueio (2), pressionar a cabeça da máquina (4) para baixo e travar com o pino de segurança (24). A serra está agora bloqueada na posição inferior.
• Fixar a função de deslize da serra com o parafuso de travamento para guia de cabo (21) na posição traseira.
• Colocar a máquina na mesa da serra fixa (16).
• Para montar novamente a máquina, proceder de acordo com o descrito no ponto 8.

11. Manutenção

⚠ Aviso! Antes de qualquer ajuste, manutenção ou reparação, desligue a ficha da tomada!

Medidas gerais de manutenção

Limpar, ocasionalmente, com um pano, as aparas e o pó da máquina. Olear as peças rotativas uma vez por mês, para aumentar a vida útil das peças. Não olear o motor.

Para limpar o plástico, não utilizar agentes corrosivos.

Inspeção das escovas

Verificar as escovas de carbono após as primeiras 50 horas de operação de uma nova máquina, ou quando tiverem sido montadas novas escovas. Após a primeira verificação, voltar a verificar a cada 10 horas de operação.

Se o carbono estiver gasto até aos 6 mm de comprimento, a mola ou o fio de desvio estiver queimado ou danificado, as escovas devem ser substituídas. Se as escovas forem consideradas operacionais após uma desmontagem, elas podem ser novamente montadas.

Informações do serviço de assistência técnica

Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis.

Peças de desgaste*: Escovas de carbono, lâmina de serra, instalação de mesa, sacos de captação de pó,

* não incluído obrigatoriamente no material a fornecer!

12. Armazenamento

Guarde o dispositivo e os seus acessórios num lugar escuro, seco e à prova de congelamento e inaccessível para crianças. A temperatura ideal está entre os 5 e os 30°C.

Guarde a ferramenta elétrica na embalagem original. Cubra a ferramenta, a fim de a proteger contra poeira e humidade.

Guarde o manual de instruções da ferramenta elétrica.

13. Ligação elétrica

O motor elétrico instalado está preparado para ligação. A ligação está em conformidade com as normas VDE e DIN relevantes. A ligação de rede do lado do cliente e qualquer cabo de extensão utilizados devem estar de acordo com estas regras.

Observações importantes

Quando o motor está sobrecarregado desliga-se automaticamente. Após um período de arrefecimento (em momentos diferentes) pode ser novamente ligado o motor.

Cabo de ligação elétrica defeituoso

Surgem frequentemente danos de isolamento em cabos de ligação elétrica.

Causas que podem originar isto:

• Pontos de pressão, ao ligar cabos através de janelas ou intervalos de portas.
• Dobras resultantes de montagem incorreta ou orientação da linha de ligação.
• Cortes devido ao pisar do cabo de ligação.
• Danos de isolamento devido a puxar a ficha da tomada.
• Fissuras devido ao envelhecimento do isolamento. Esses cabos de ligação elétrica com defeito não devem ser utilizados e são extremamente perigosos devido aos danos no isolamento.

Verifique os cabos de ligação elétrica regularmente quanto a danos. Certifique-se de que o cabo não está pendurado na fonte de alimentação.

A ligação elétrica está em conformidade com as normas VDE e DIN relevantes. Use apenas cabos de ligação com marca H05VV-F.

É obrigatório um selo da designação do tipo no cabo de ligação.

Motor de corrente alternada

• A tensão de alimentação deve ser de 230 V \~
• Cabos de extensão até 25 m de comprimento devem ter uma secção transversal de 1,5 milímetros quadrados.

As reparações e manutenção de equipamentos elétricos devem ser realizadas por um eletricista qualificado.

Para mais informações, por favor fornecer as seguintes informações:

• Tipo de corrente do motor
• Dados da placa de identificação da máquina
• Dados da placa de identificação da máquina

14. Eliminação e reciclagem

O aparelho é fornecido na embalagem para evitar danos durante o transporte. Esta embalagem é matéria-prima e pode, portanto, ser reutilizada, ou pode ser devolvida ao sistema de matéria-prima. O aparelho e os respetivos acessórios são feitos de materiais diferentes, tais como metal e plástico. Não elimine baterias no lixo doméstico, no fogo ou na água. As baterias devem ser coletados, recicladas ou eliminadas ecologicamente. Deposite elementos defeituosos no lixo de resíduos especiais. Pergunte ao seu revendedor ou no seu município!

Equipamentos antigos nunca devem ser eliminados nos resíduos domésticos!

Este símbolo indica que, conforme a diretiva relativa aos resíduos de equipamentos elétricos e eletrónicos (2012/19/UE), o presente produto nunca deve ser eliminado nos resí- duos domésticos. Este produto tem de ser entregue num dos pontos de recolha previstos para o efeito. Isto pode ser feito, por ex., mediante a entrega aquando da compra de um produto semelhante ou através da entrega num ponto de recolha autorizado para a reciclagem de equipamentos elétricos e eletrónicos antigos. Devido às substâncias potencialmente perigosas, frequentemente contidas nos equipamentos antigos elétricos e eletrónicos, o manuseamento inadequado de equipamentos antigos pode ter efeitos negativos para o ambiente e para a saúde das pessoas. Além disto, através da eliminação adequada deste produto, contribui para o aproveitamento eficiente de recursos naturais. Pode obter informações sobre os pontos de recolha para equipamentos antigos na Câmara Municipal, na autoridade oficial responsável pela recolha de resíduos sólidos e em qualquer entidade autorizada para a eliminação de equipamentos elétricos e eletrónicos ou do sistema de recolha de lixo urbano.

15. Esolução de problemas

Falha Causa possível Resolução
O motor não funciona Motor, cabo ou ficha com defeito, fusíveis queimados		Peça a um perito para inspecionar a máquina. Nunca repare o motor por conta própria. Perigo! Inspecione os fusíveis e substitua se necessário
O motor funciona lentamente e não alcança a velocidade de funcionamento.	Tensão demasiado baixa, enrolamentos danificados, condensador queimado	Peça à companhia elétrica para inspecionar a tensão. Peça a um perito para inspecionar o motor. Peça a um perito para substituir o condensador
O motor emite demasiado ruído	Enrolamentos danificados, motor com defeito	Peça a um perito para inspecionar o motor
O motor não alcança a sua potência total.	Circuitos elétricos na instalação de rede sobrecarregados (lâmpadas, outros motores, etc.)	Não utilize outros aparelhos ou motores no mesmo circuito elétrico
O motor sobreaquece facilmente.	Sobrecarga do motor, arrefecimento insuficiente do motor	Evite a sobrecarga do motor durante o corte, remova a poeira do motor, para que fique assegurado um arrefecimento ótimo do motor
Potência de corte reduzida ao serrar	Lâmina de serra demasiado pequena (amolada demasiadas vezes)	Reajuste o batente do agregado da serra
Corte da serra áspero ou ondulado	Lâmina de serra romba, formato do dentado não adequado à espessura do material	Amole a lâmina de serra ou coloque uma lâmina de serra adequada
A peça parte-se ou racha	Pressão de corte demasiado alta ou lâmina de serra não adequada	Coloque uma lâmina de corte adequada

Para este aparelho concedemos garantia de 24 meses. A garantia cobre exclusivamente defeitos de matérial ou de fabricação. Peças avariadas são substituídas gratuitamente, cabe ao cliente efetuar a substituição. Assumimos a garantia unicamente de peças genuinas. Não há direito à garantia no caso de: peças de desgaste, danos de transporte, danos causados

pelo manejo indevido ou pela desatenção as instruções de serviço, falhas da instalação elétrica por inobservança das normas relativas à electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido convertados por lerceiros. O cartão de garantia só vale em conexão com a fatura.

Garanti NO
