Marca	Küppersbusch
Modelo	DW9250.0S
Tipo de produto	Coifa aspirante
Alimentação	220-240 V, 50 Hz
Distância mínima de instalação	65 cm acima das mesas de cozimento
Diâmetro do duto recomendado	≥ 120 mm, comprimento máx. 4 m, máx. 2 cotovelos a 90°
Velocidades de aspiração	3 velocidades + intensivo (H) com retorno automático
Funções especiais	Temporizador (1-99 min), indicador de saturação dos filtros, função refrescante
Iluminação	Lâmpada integrada, código da lâmpada 81455067
Tipo de filtro	Filtros metálicos laváveis + opção de filtro de carvão ativado
Manutenção dos filtros	Limpeza mensal mínima; lavagem com água quente e sabão ou na máquina de lavar louça
Limpeza do corpo	Conforme acabamento: inox (produto especializado) ou pintado (água morna + sabão neutro)
Segurança	Desconexão antes de qualquer intervenção; proibição de flambar sob a coifa
Uso	Doméstico, extração e purificação dos odores de cozimento
Peças sobressalentes	Lâmpada (código 81455067), filtros metálicos, filtro de carvão ativado
Normas	Diretiva REEE 2012/19/UE

Perguntas frequentes - DW9250.0S Küppersbusch

Como limpar os filtros metálicos da coifa ?

Remova os filtros exercendo uma leve pressão sobre os dispositivos de travamento. Lave-os com água quente e sabão ou na máquina de lavar louça (posição vertical). Enxágue, seque e recoloque no lugar.

Com que frequência é necessário limpar os filtros ?

Pelo menos uma vez por mês para evitar riscos de incêndio e gotejamento.

Qual é a distância mínima entre a coifa e a mesa de cozimento ?

65 cm para mesas a gás ou mistas. Siga as indicações do fabricante da mesa.

Como ativar a função refrescante ?

Coifa desligada, pressione simultaneamente as teclas '-' e '+' por alguns segundos. O motor funcionará na velocidade 1 por 10 minutos a cada hora durante 24 h.

O que fazer se o indicador de saturação 'F' acender ?

Limpe os filtros metálicos, em seguida pressione simultaneamente as teclas 'Temporizador' e 'Iluminação' por pelo menos 3 segundos para apagar o indicador.

Como programar o temporizador ?

Ligue a coifa, selecione a velocidade, pressione 'Temporizador', em seguida ajuste o tempo de 1 a 99 minutos com '+' ou '-'. O tempo restante é exibido.

O que fazer se a coifa não funcionar ?

Verifique se o cabo de alimentação está conectado e se há corrente. Se o problema persistir, contate o serviço técnico.

Os filtros metálicos podem ir à máquina de lavar louça ?

Sim, mas coloque-os verticalmente para evitar depósitos. Atenção: a máquina de lavar louça pode escurecer o metal sem afetar a eficiência.

Onde encontrar o número da lâmpada de reposição ?

O código da lâmpada é 81455067. Para a substituição, contate o serviço técnico.

Como instalar um filtro de carvão ativado ?

Siga as instruções fornecidas com o filtro. Observe que a instalação pode reduzir a vazão de extração.

MANUAL DE UTILIZADOR DW9250.0S Küppersbusch

Felicitamo-lo pela sua escolha. Temos a certeza de que este aparelho, moderno, funcional e prático, construído com materiais de primeira qualidade, satisfará plenamente as suas necessidades.

Leia todas as secções deste MANUAL DE INSTRUÇÕES antes de utilizar o extrator pela primeira vez, para obter o máximo rendimento do aparelho e evitar avarias que possam derivar de um uso incorreto, permitindo-lhe ainda resolver pequenos problemas.

Para obter um rendimento ótimo, a conduta para o exterior não deverá ser superior a QUATRO METROS, ter mais de dois ângulos de 90°, e o seu diâmetro deve ser pelo menos ∅120

Instruções de Segurança

• Desligue o aparelho antes de realizar qualquer manipulação no seu interior. p.ex. durante a limpeza ou a manutenção.
• A acumulação excessiva de gordura no extrator e nos filtros metálicos origina um risco de incêndio e gotejamento, por isso, é necessário lavar o interior do extrator e os filtros metálicos uma vez por mês, no mínimo.
• Este aparelho não se destina a ser utilizado por crianças com 8 anos ou menos e pessoas com capacidades físicas, sensoriais ou mentais diminuídas, ou que têm falta de experiência ou conhecimentos, exceto sob supervisão, ou após receberem formação apropriada sobre a utilização do aparelho, de uma forma segura e após total compreensão dos perigos que implica. As crianças não devem brincar com o aparelho. A limpeza e a manutenção a realizar pelo utilizador não devem ser feitas por crianças sem supervisão.

- Os regulamentos para instalações eléctricas devem ser respeitadas.

• Confirme que a tensão e frequência da rede correspondem às indicadas na etiqueta situada no interior do extrator. Deve-se ligar a uma boa tomada elétrica (exceto os aparelhos de classe II, marcados com ma placa de características).
• Para a instalação de instalação, deve-se incluir meios de desligamento total na instalação fixa, de acordo com as regulamentações de instalação (adequado à intensidade a suportar e com uma abertura mínima entre contactos de 3 mm) nas condições de categoria III de sobretensão, para o desligamento em casos de emergência, limpeza ou mudança da lâmpada. Em caso algum, o cabo de tomada elétrica poderá passar por este interruptor. Este interruptor pode ser substituído por uma ficha de tomada, sempre que estiver acessível num uso normal.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu serviço pós-venda ou por pessoal qualificado com o fim de evitar um perigo.
• Os regulamentos de ventilação devem ser respeitadas. O ar evacuado não deve ser enviado por condutas que se utilizarem para evacuar os fumos de aparelhos alimentados por gás ou outro combustível.

• A divisão deve ter uma ventilação adequada se for utilizar extrator simultaneamente com aparelhos alimentados por energia diferente da elétrica, ex.: cozinhas a gás.

• Não é permitido fazer fogo debaixo do extrator.

• A parte inferior do extrator deve-se situar no mínimo a 65 cm das superfícies a gás ou mistas. Siga as indicações mínimas do fabricante da superfície. Esta distância pode ser reduzida se indicado nas instruções de instalação do extrator.
• As partes acessíveis podem ser aquecidos quando usado com aparelhos de cozinha.
• Nunca deixe os queimadores de gás acesos sem um recipiente a cobri-los. A gordura acumulada nos filtros pode verter ou queimar-se por efeito do aumento de temperatura.
• Evite cozinhar debaixo do extrator se os filtros metálicos não estiverem colocados, p. ex. enquanto estão a ser limpos no lava-loiças.
• Recomendamos-lhe o uso de luvas e ter a máxima precaução quando limpar o interior do extrator.
• O seu extrator destina-se ao uso doméstico e unicamente para a extração e purificação dos gases provenientes da preparação de alimentos. O uso para outros fins fica à sua inteira responsabilidade e pode ser perigoso. O fabricante não se responsabiliza pelos danos originados por um uso indevido do aparelho.

• Para qualquer reparação, deverá dirigir ao Serviço de Assistência Técnica do fabricante mais próximo, usando sempre peças sobresselentes originais.

• As reparações ou modificações realizadas por pessoal não qualificado podem provocar danos no aparelho ou um mau funcionamento, pondo em perigo a sua segurança.

• Este aparelho cumpre a Diretiva Europeia 2012/19/UE sobre aparelhos elétricos e eletrónicos identificada como “Resíduos de Aparelhos Elétricos e Eletrónicos”. A diretiva proporciona o âmbito geral válido em toda a União Europeia para a retirada e reutilização dos resíduos dos aparelhos elétricos e eletrónicos.

Instalação

• As instruções de instalação estão definidas nas imagens que se encontram no início deste manual.
• Primeiro, remova a película de protecção da parte de trás do aparelho e, após a instalação, remova a restante película por completo.

Instruções de uso

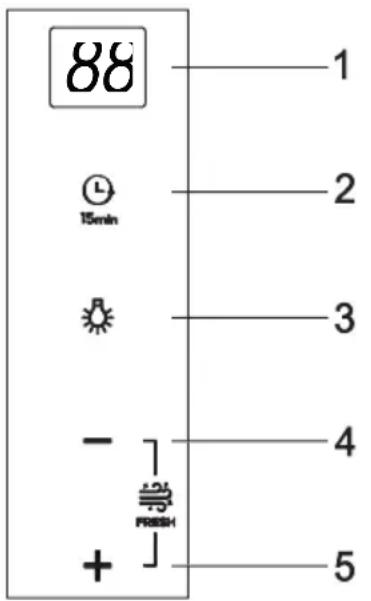

Premindo o comando que indica a figura 1 poderá controlar as funções do exaustor.

Para conseguir uma aspiração mais eficaz, recomendamos-lhe pôr em funcionamento o exaustor alguns minutos antes de cozinhar (entre 3 e 5 minutos) para que o fluxo de ar seja contínuo e estável no momento de aspirar os fumos.

Do mesmo modo, mantenha o exaustor a funcionar uns minutos depois de cozinhar para o arrasto total de fumos e odores para o exterior.

1- Display
2- Temporizador
3- Luz
4- Diminuição de velocidade
5- Aumento de velocidade

Programação do tempo de aspiração

1) Ligue a chaminé e seleccione a velocidade de aspiração.
2) Pressione o botão "Temporizador".
3) Seleccione o tempo entre 1e 99 minutos, utilizando os botões “+” e “-”.
4) O tempo de programado aparece no display.

A velocidade máxima “H” só pode ser seleccionada manualmente e será automaticamente alterada para a segunda velocidade após 7 minutos.

Indicador de Saturação de Filtros “F”

• Quando o indicador de saturação de filtros se acender proceda à limpeza dos mesmos.
• Uma vez limpos, pressione os botões "Temporizador" e "Luz" simultaneamente e o indicador apagar-se-á.

Função Fresh

• A função fresh consiste em ativar o motor na velocidade 1 durante 10 minutos em cada hora. Esta função permace ativa durante 24h ou até que seja desligada manualmente.
• Para ativar/ desativar esta função, pressione simultaneamente os botões “-” e “+”.
• Esta função só está disponível com o capô desligado.

Luzes

Para substituir a lâmpada contacte por favor o Centro de Assistência Técnica mais próximo.

Código da lâmpada : 81455067

Limpeza e Manutenção

Ao efectuar os trabalhos de limpeza e manutenção, certifique-se que cumpre as instruções de Segurança.

Limpeza do Corpo do Exaustor

• Se o seu exaustor for em aço inoxidável deve utilizar produtos específicos para este material, conforme as instruções do fornecedor do produto.
• Se o seu exaustor for pintado, utilize água tépida e sabão neutro. Evite usar produtos com substâncias corrosivas, abrasivas ou dissolventes.
• Nunca utilize esfregões metálicos nem produtos abrasivos ou corrosivos.
• Seque o exaustor com um pano que não liberte pêlos.
• Não é aconselhável a utilização de produtos de limpeza por vapor, para realizar esta tarefa.

- Para retirar os filtros faça uma ligeira pressão sobre os encaixes e retire-os. Os filtros metálicos podem ser limpos deixando-os em água quente e detergente neutro até que a gordura se dissolva e enxugando-os debaixo da torneira ou utilizando produtos próprios para gordura. Também podem ser lavados na máquina de lavar a loiça. Neste caso, é aconselhável colocar

os filtros na vertical a fim de evitar que se depositem restos de comida nos mesmos.

• A lavagem dos filtros na máquina de lavar loiça pode deteriorar a superfície metálica (enegrecendo-a), no entanto não afecta a sua capacidade de retenção de gorduras.
• Uma vez limpos, deixe os filtros secar ao ar e depois volte a colocá-los no exaustor.
• Remova o coletor de graxa, conforme descrito no final deste manual. Limpe-o da mesma maneira que o filtro.

• Para instalar o filtro de carvão ativo siga as instruções fornecidas com o mesmo.
• O fabricante reserva-se o direito de efetuar as correções que julgar necessárias em seus dispositivos sem danificar suas características essenciais.
• É possível que com a instalação de filtros de carvão se observe uma redução no fluxo de extração na coifa.

Em caso de Alguma Avaria

Antes de telefonar ao Serviço Técnico, faça as seguintes verificações:

Problema Possível causa Solução
O exaustor não funciona.	O cabo de alimentação do exaustor não está ligado à rede.Não há corrente na rede.	Ligue cabo de alimentação à rede.Certifique-se que a rede tem corrente.
O exaustor não aspira o suficiente ou vibra.	Filtros saturados de gordura.Obstrução na conduta de salda de ar.	Substitua ou limpe os filtros de carbono activo e/ou metálicosElimine a obstrução.
