MANUAL DE UTILIZADOR HW-Q990D SAMSUNG

01 Verificar os componentes 3

02 Descrição geral do produto 4

Painel superior do Soundbar....4

Painel inferior do Soundbar....4

03 Utilizar o controlo remoto do Soundbar 5

Inserir as pilhas antes de utilizar o controlo remoto (X 2 pilhas AAA) ...5

Como utilizar o controlo remoto ....5

(Controlo de som)....6

Utilizar os botões escondidos (botões com mais de uma função) .....7

Especificações de saída para os diferentes modos de efeitos sonoros...7

Ajustar o volume do Soundbar com o telecomando de uma TV .....8

04 Ligar o Soundbar 9

Ligar a alimentação e as unidades 9

- Disposição recomendada dos altifalantes ...... 10

- Modo do Altifalante Surround .... 10

- Ligação manual do Subwoofer ou dos Altifalantes Surround .....11

- Luzes indicadoras LED na parte traseira do Subwoofer e Altifalantes Surround 12

05 Ligar a uma TV 13

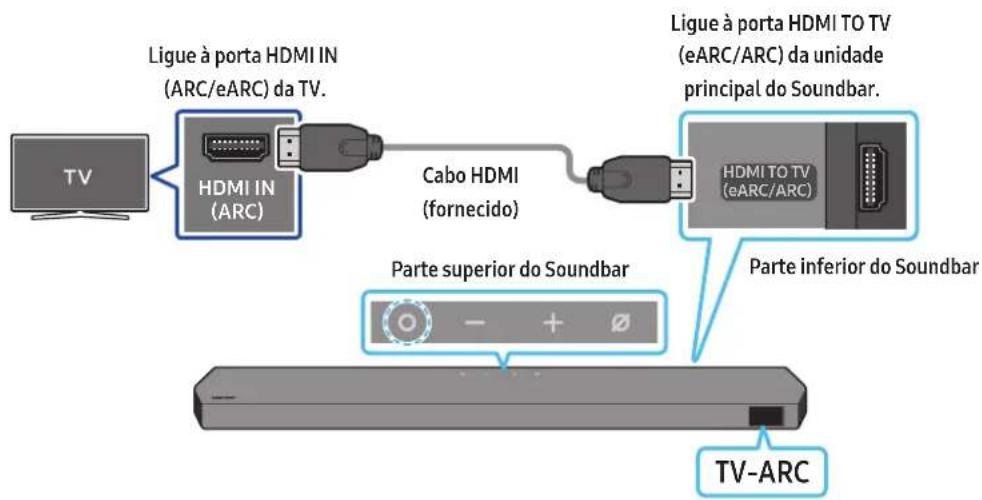

Ligar uma TV compatível com HDMI ARC (canal de retorno de áudio) ..13

Ligar com um cabo ótico 14

Ligar via Bluetooth 15

Ligar através de Wi-Fi....16

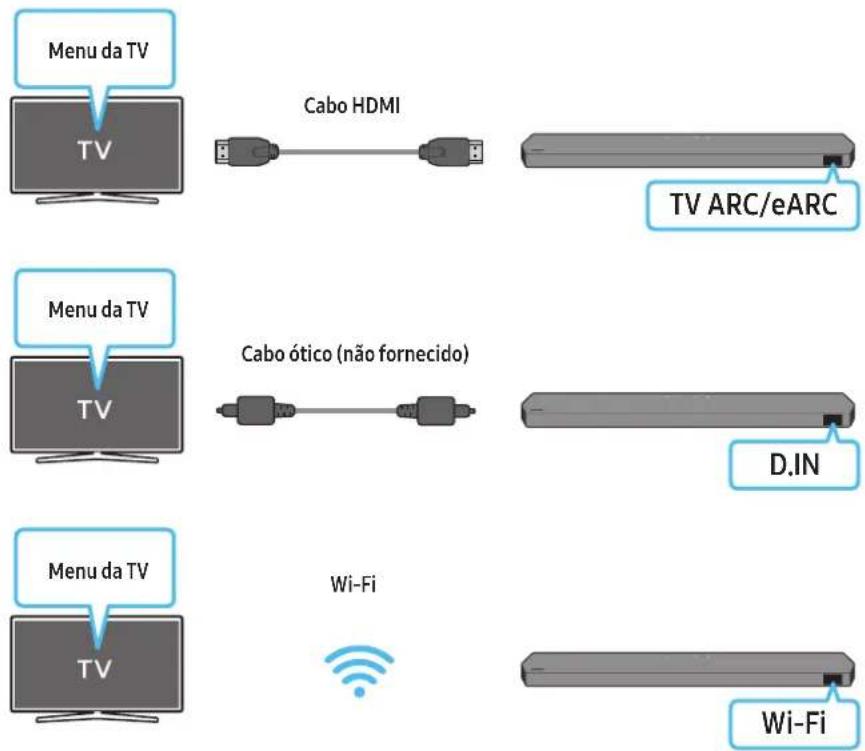

Utilizar a função Q-Symphony 17

Utilizar o SpaceFit Sound....18

06 Ligar a um dispositivo externo 19

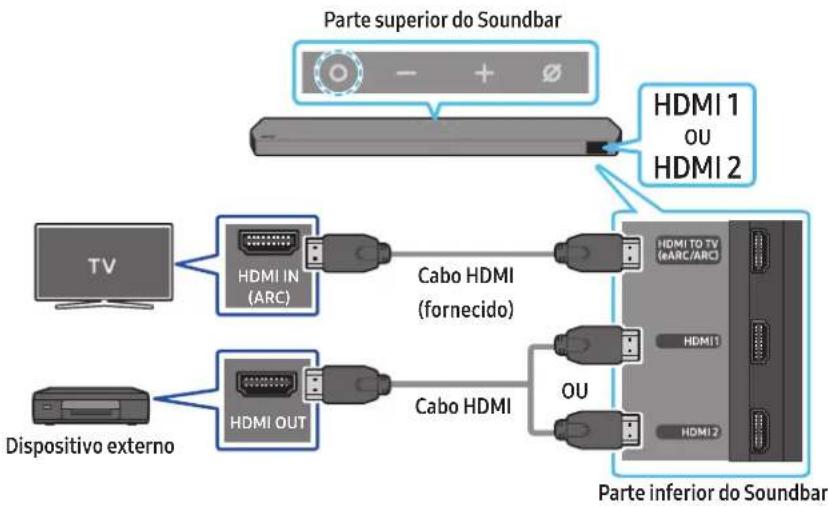

Método 1. Ligar através de um cabo HDMI (compatível com descodificação e reprodução Dolby Atmos/DTS:X) .....19

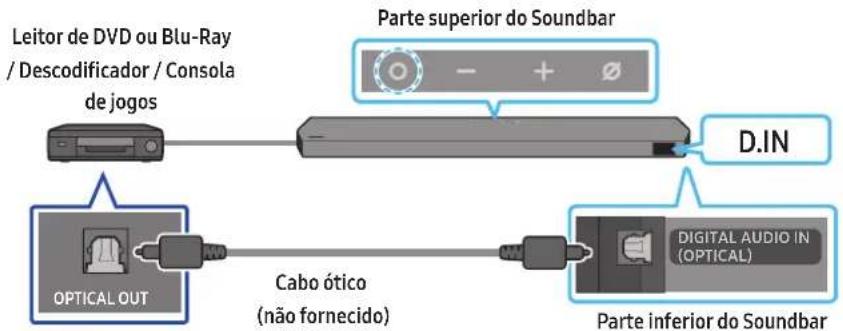

Método 2. Ligar com cabo ótico ..... 20

07 Ligar a um dispositivo móvel 21

Método 1. Ligar através de Bluetooth....21

Método 2. Ligar através de Wi-Fi (Rede sem fios)....23

Utilizar o Group Play....23

Utilizar o SmartThings Hub....24

Ligar através do Apple AirPlay....24

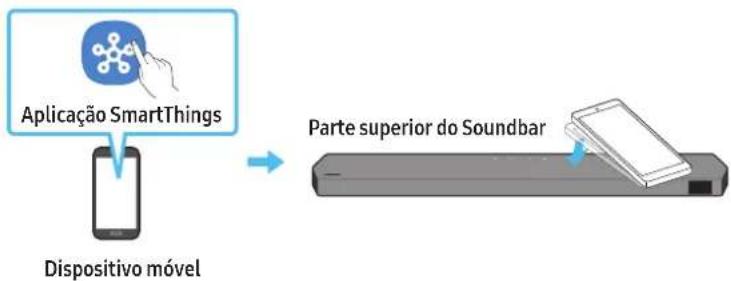

Utilizar o Tap Sound 25

08 Instalar o suporte de parede 26

Precauções de instalação ....26

Componentes do suporte de parede 26

Instalação dos Altifalantes Surround numa parede....27

09 Instalar o Soundbar em frente à TV 27

Componente 27

10 Atualização do Software 28

Atualização automática....28

Atualização por USB 28

Informações de atualizações de segurança .....28

Inicialização....29

11 Resolução de problemas 29

12 Licença 31

01 VERIFICAR OS COMPONENTES

Unidade principal do Soundbar Telecomando do Soundbar/Pilhas Subwoofer

Altifalante Surround (esquerdo/direito)

A 370.5 M60Y A X2 X2 (M4 x L10)

Cabo de alimentação (Soundbar, Subwoofer, Altifalante Surround)

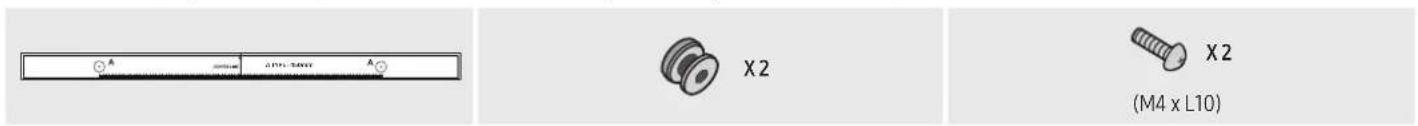

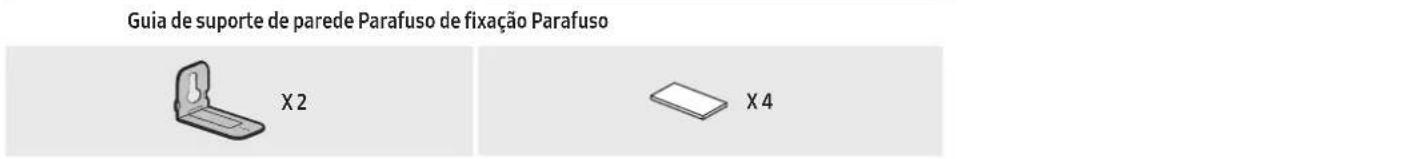

Guia de suporte de parede Parafuso de fixação Parafuso X 2 X 4

Suporte de parede Borracha de base

• Para obter mais informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte de trás da unidade principal do Soundbar)
• Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o Centro de assistência técnica ou com o Atendimento ao cliente da Samsung.

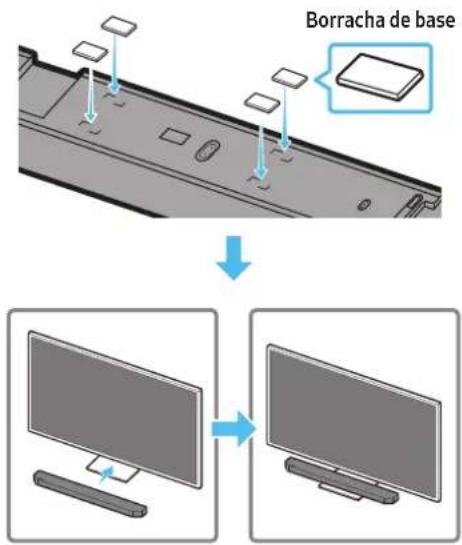

• Para mais informações sobre o suporte de parede ou a borracha de base, consulte as páginas 26\~28.
• A conceção, as especificações e o ecrã da aplicação estão sujeitos a alteração sem aviso prévio.
• O aspeto dos acessórios pode ser ligeiramente diferente das ilustrações acima.
• A Samsung Electronics Co., Ltd reserva-se o direito de alterar as especificações sem aviso prévio.
• Os valores do peso e das dimensões são aproximados.

02 DESCRIÇÃO GERAL DO PRODUTO

Painel superior do Soundbar

13 O - + Ø 2 4

1	Botão (Multi Funções)No modo de espera, prima o botão (Multi Funções) para ligar o Soundbar.Prima o botão (multi Funções) para alterar a fonte de entrada.
2	Botão — + (Volume)Ajusta o volume.
3	Botão (Microfone Ligado/Desligado)Prima o botão para ligar ou desligar o microfone.Quando o microfone está desligado, o indicador LED brilha a vermelho.	Microfone Desligado	Microfone Ligado
4	EcrãApresenta o modo atual e o estado do produto.TV ARC ou eARC → HDMI 1 → HDMI 2 → Wi-Fi → BT → D.IN

- Ao ligar o cabo de alimentação, o botão Ligar/Desligar começa a funcionar dentro de 4 a 6 segundos.

- Ao ligar esta unidade, há um atraso de 4 a 5 segundos antes de esta reproduzir som.

- Se ouvir sons provenientes da TV e do Soundbar, aceda ao menu Definições para o áudio da TV e mude o altifalante da TV para Altifalante externo.

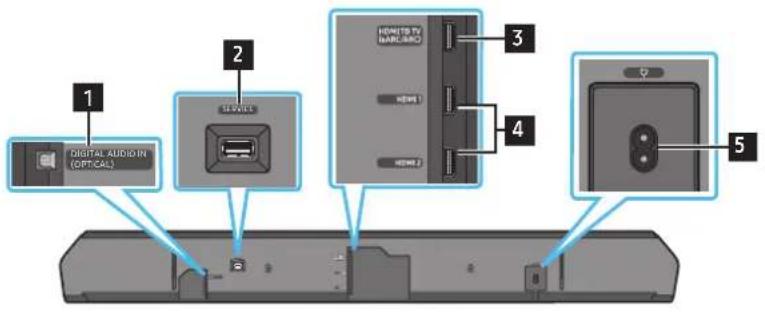

Painel inferior do Soundbar

1 DIGITAL AUDIO IN (OPTICAL) 2 SERVICE 3 HOMES FOR NARLICING 4 HDMI 1 HDMI 2 5

1 DIGITAL AUDIO IN (OPTICAL)Ligue a uma saída digital (ótica) de um dispositivo externo. (Consulte a página 20)

2 SERVICELigue um dispositivo de armazenamento USB para atualizar o software do produto.

3 HDMI TO TV (eARC/ARC)Ligue à tomada fêmea HDMI num televisor. (Consulte a página 13)

4 HDMI 1 / HDMI 2Permite a entrada simultânea de sinais de áudio e vídeo digitais através de um cabo HDMI.Ligue à saída HDMI de um dispositivo externo. (Consulte a página 19)

5 POWERLigue o cabo de alimentação do Soundbar. (Consulte a página 9)

- Quando desligar o cabo de alimentação da tomada elétrica, puxe a ficha. Não puxe o cabo.

- Não ligue esta unidade ou outros componentes a uma tomada de CA até que todas as ligações entre os componentes estejam concluídas.

03 UTILIZAR O CONTROLO REMOTO DO SOUNDBAR

Inserir as pilhas antes de utilizar o controlo remoto (X 2 pilhas AAA)

Faça deslizar a tampa posterior na direção da seta até ser totalmente removida. Insira 2 pilhas AAA (1,5 V) orientadas corretamente em função das suas polaridades. Deslize a tampa das pilhas de volta à sua posição.

- A ilustração difere consoante o respetivo modelo de Controlo remoto.

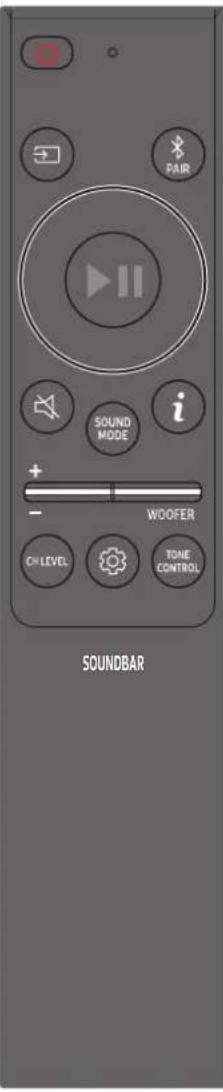

Como utilizar o controlo remoto

	Ligar/Desligar	Liga e desliga o Soundbar.·Função Desligar automáticoEsta unidade desliga-se automaticamente nas seguintes situações:·No modo TV ARC ou eARC / HDMI 1/ HDMI 2 / Wi-Fi / BT / D.IN, se não existir sinal de áudio durante 18 minutos.
	Fonte	Prima para selecionar uma fonte ligada ao Soundbar.·Ligar/Desligar Feedback de VozPode ligar ou desligar o Feedback de Voz.Mantenha premido o botão (Fonte) no telecomando durante 5 segundos enquanto o Soundbar está desligado (modo de espera).Sempre que altera a definição Feedback de Voz, o ecrã mostra “AUI OFF” (Predefinição) ou “AUI ON”.

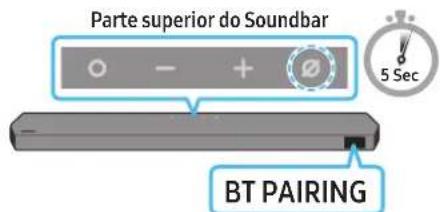

	Bluetooth PAIR	Mude o Soundbar para modo de emparelhamento por Bluetooth. Prima o botão e aguarde pelo ecrã “BT PAIRING” para ligar a um novo dispositivo Bluetooth.
	Sem som	Prima o botão (Sem som) para colocar no silêncio.Prima-o novamente para repor o som.
	SOUND MODE	Ao premir o botão, pode selecionar o modo de áudio pretendido, como Surround, Game Pro, Standard, Adaptive Sound.·StandardEmite o som original.·SurroundOferece um campo sonoro mais amplo do que o padrão.·Game ProOferece som estereoscópico para mergulhar na ação durante os videojogos.·Adaptive SoundAnalisa o conteúdo em tempo real e fornece automaticamente o campo sonoro ótimo com base nas características do conteúdo.
	CH LEVEL	Ao premir o botão, pode ajustar o volume de cada altifalante como Center level, Side level, Wide level, Front Top level, Rear level, Rear top level, e Rear side level.·Para controlar o volume de cada altifalante, selecione Center level, Side level, Wide level ou Front Top level nas Definições de som e, em seguida, ajuste o volume entre -6 e +6 com os botões Cima/Baixo.·Se tiver Altifalantes Surround ligados, selecione Rear level, Rear top level ou Rear side level e utilize os botões Cima/Baixo para ajustar o volume dentro do intervalo -6 a +6.
Controlo de som	Ao premir o botão, pode definir as funções de áudio como SpaceFit Sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual, Private Rear Sound e Sound Grouping. Pode ajustar o item desejado ao usar os botões Cima/Baixo.·Consulte “Configurar o (Controlo de som)” na página 6.
(Reproduzir/Pausar)	Pode também reproduzir ou pausar música premindo o botão.
Cima/Baixo/Esquerda/Direita	Prima as áreas indicadas para selecionar Cima/Baixo/Esquerda/Direita.Prima Cima/Baixo/Esquerda/Direita no botão para selecionar ou definir funções.Saltar músicaPrima o botãoDireitopara selecionar o ficheiro de música seguinte. Prima o botãoEsquerdopara selecionar o ficheiro de música anterior.ID SETUtilize esta opção se o Subwoofer ou as Colunas Surround não estiverem ligados ou se for necessário voltar a ligar.Enquanto estiverem desligados, mantenha premido o botãoCimadurante 5 segundos para executar aID SET.(Consulte a página 11.)
Informações	Prima para apresentar informações sobre a função ativa ou o codec disponível.Em modoBT, apresenta o dispositivo ligado (após a conclusão do emparelhamento) ou “BT ready” (quando é necessário emparelhar).
NÍVEL DO WOOFER	Prima o botão Para cima ou Para baixo para ajustar o nível do woofer (graves).
VOLUME	Prima o botão para cima ou para baixo para ajustar o volume.Sem somPrima o botão VOLpara colocar no silêncio. Prima-o novamente para repor o som.
TONE CONTROL	Ao premir o botão, pode ajustar o volume de sons agudos ou graves. Pode ajustar o item desejado ao usar os botõesCima/Baixo.Esta função é ativada no modo de som, com a exclusão do modoStandard.Para controlar o volume de sons agudos ou graves, selecioneTREBLEouBASSem Definições de som e defina o nível entre -6 e +6 com os botõesCima/Baixo.Quando o nível de graves for alterado, o nível do woofer será também ajustado em conformidade.

Configurar o (Controlo de som)

• Active Voice Amplifier (AVA): Analisa o ruído externo em tempo real enquanto o Soundbar está em reprodução, para que o áudio de voz possa ser sempre ouvido com nitidez. Não são guardados quaisquer dados durante a análise.
• A opção Voice enhance mode otimiza os diálogos em filmes e na TV ao permitir ouvir mais facilmente.
• O Night mode está otimizado para visualização noturna com as definições ajustadas para diminuir o volume, mas manter os diálogos percetíveis.

• Sound Grouping: a unidade principal do Soundbar e os Altifalantes surround reproduzem o som completo em vez de som surround, tornando-o ideal para grandes grupos de pessoas a ouvir música num espaço amplo.

• Este menu é inicialmente ativado quando os Altifalantes surround estão ligados e, em seguida, o menu permanece ativado independentemente da ligação dos Altifalantes surround.

• Se ativar o Sound Grouping, não existem diferenças nos sons entre os Modos de som.
• O som não sai de todas as unidades de altifalante da unidade principal do Soundbar e dos Altifalantes surround, mas apenas de certas unidades pré-determinadas, que variam consoante o modelo.

- Private Rear Sound: este modo define o som para sair apenas dos Altifalantes surround, permitindo-lhe ouvir sem ser incomodado por outras pessoas.

• Se ativar este modo, o som não sai da unidade principal do Soundbar nem do subwoofer. O som sai apenas do canal frontal dos Altifalantes surround.
• Se ativar o Private Rear Sound, não existem diferenças nos sons entre os Modos de som.
• A função desliga-se quando a alimentação é desligada ou a ligação dos Altifalantes surround é perdida.

- O menu só é ativado quando os Altifalantes surround estão ligados.

- Este modo é automaticamente desligado e fica indisponível quando a função Q-Symphony é ativada.

• Mantenha premido o botão (Controlo de som) durante cerca de 5 segundos para ajustar o som a cada banda de frequência. Pode selecionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz com os botões Esquerdo/Direito e cada opção pode ser ajustada para uma definição entre -6 e +6 com os botões Cima/Baixo. (Certifique-se de que o modo de som está definido como "Standard".)
• Se o vídeo na TV e o áudio no Soundbar não estiverem sincronizados, selecione Sync em Controlo de som e defina o atraso de áudio para um valor entre 0 e 300 milissegundos com os botões Cima/Baixo.
• Sync só é suportado em algumas funções.
• As definições disponíveis do Surround speaker mode podem variar consoante a especificação do altifalante Surround (com o Soundbar) compatível.
• A função de Altifalante Virtual pode ser ligado ou desligado, ON/OFF, com os botões Cima/Baixo.

Utilizar os botões escondidos (botões com mais de uma função)

Botão escondido		Página de referência
Botão do controlo remoto Função
WOOFER (cima)	Ligar/desligar (em espera) do controlo remoto do televisor	página 8
Cima ID SET página 11
(Controlo de Som)	7 Band EQ página 6
(Fonte)	Ligar/Desligar Feedback de Voz (modo de espera) página 5

Especificações de saída para os diferentes modos de efeitos sonoros

Efeito Entrada		Potência
		Com Subwoofer e Altifalante Surround
Standard	2.0 canais 2.1 canais
	5.1 canais 5.1 canais/7.1 canais (DTS)
	7.1 canais 7.1 canais
	Dolby Atmos®, DTS:X	7.1.4 canais
Surround	2.0 canais	11.1.4 canais
	5.1 canais	11.1.4 canais
	7.1 canais	11.1.4 canais
	Dolby Atmos®, DTS:X	11.1.4 canais
Game Pro	2.0 canais	11.1.4 canais
	5.1 canais	11.1.4 canais
	7.1 canais	11.1.4 canais
	Dolby Atmos®, DTS:X	11.1.4 canais
Adaptive Sound	2.0 canais	11.1.4 canais
	5.1 canais	11.1.4 canais
	7.1 canais	11.1.4 canais
	Dolby Atmos®, DTS:X	11.1.4 canais

Os Altifalantes Surround não emitem qualquer som para saídas de 2 canais enquanto o modo Standard estiver a ser utilizado. Para ativar o som dos Altifalantes Surround, altere o modo de efeitos para Surround.

Ajustar o volume do Soundbar com o telecomando de uma TV

Ajuste o volume do Soundbar com o controlo remoto do televisor.

• Esta função só pode ser utilizada com telecomandos por infravermelhos. Os controlos remotos Bluetooth (controlos remotos que requerem emparelhamento) não são suportados.
• Defina o altifalante da TV para Altifalante externo para utilizar esta função.

• Fabricantes que suportam esta função:
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Desligue o Soundbar.

• Mantenha premido o botão WOOFER durante 5 segundos.

Cada vez que mantiver premido o botão WOOFER durante 5 segundos, o modo muda pela seguinte ordem: "OFF-TV REMOTE" (Modo predefinido), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Botão do controlo remoto Ecrã Estado
		(Modo predefinido)	Desative o controlo remoto do televisor.
			Ative o controlo remoto por infravermelhos de um televisor Samsung.
			Ative o controlo remoto por infravermelhos de um televisor de terceiros.

04 LIGAR O SOUNDBAR

Ligar a alimentação e as unidades

Utilize o cabo de alimentação para ligar o Subwoofer, os Altifalantes Surround e a Soundbar a uma tomada elétrica pela seguinte ordem:

• Para mais informações sobre a potência elétrica necessária e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte de trás da unidade principal do Soundbar)
• Ligue o cabo de alimentação ao Subwoofer.

Cabo de alimentação

Parte traseira do Subwoofer

1. Ligue o cabo de alimentação aos Altifalantes Surround esquerdo e direito.

Parte inferior dos Cabo de alimentação

Altifalantes Surround esquerdo e direito

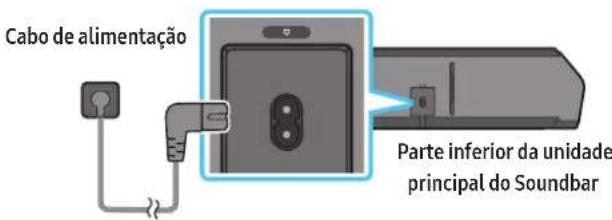

1. Ligue o cabo de alimentação à Soundbar.

Cabo de alimentação Parte inferior da unidade principal do Soundbar

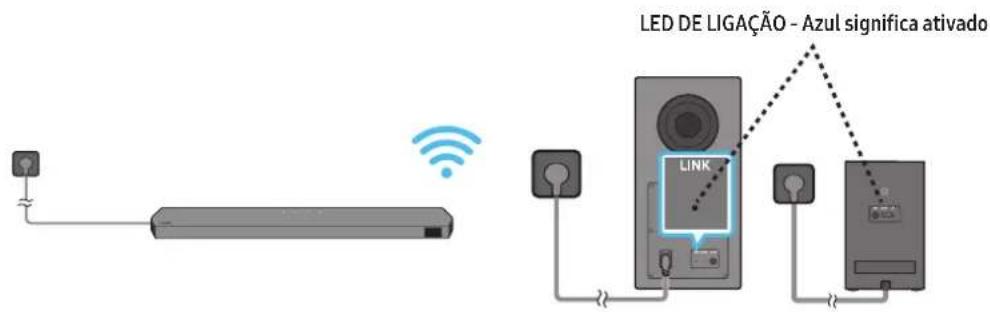

1. Ligue o cabo de alimentação à Soundbar, ao Subwoofer e aos Altifalantes Surround. O Subwoofer e os Altifalantes Surround ligam-se automaticamente quando se liga a Soundbar.

LED DE LIGAÇÃO - Azul significa ativado LINK

NOTA

• Ligue a alimentação do Subwoofer e dos Altifalantes Surround antes de ligar a Soundbar. O Subwoofer e os Altifalantes Surround serão ligados automaticamente quando se ligar a Soundbar.
• Se desligar e voltar a ligar o cabo de alimentação quando o produto estiver ligado, o Soundbar liga-se automaticamente.

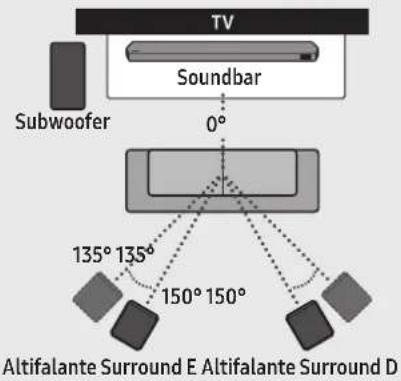

Disposição recomendada dos altifalantes

TV Soundbar 0° Subwoofer 135° 135° 150° 150° Altifalante Surround E Altifalante Surround D

CUIDADO

• O Subwoofer e os Altifalantes surround possuem antenas de receção de sinal sem fios incorporadas. Mantenha as unidades afastadas da água e da humidade.
• Para obter um desempenho de áudio ideal, certifique-se de que as áreas em torno do Subwoofer e dos Altifalantes surround não estão obstruídas.

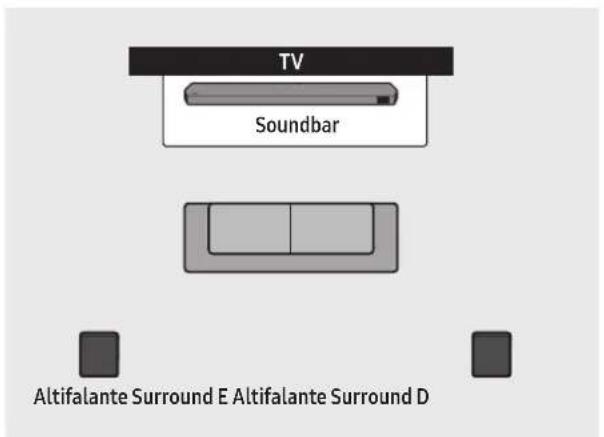

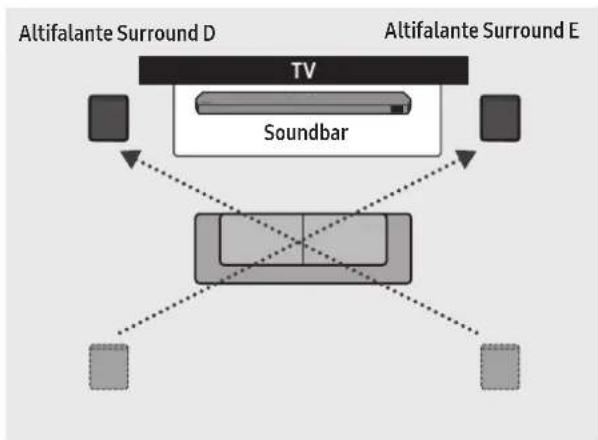

Modo do Altifalante Surround

Pode ser fornecido um som surround ideal consoante a posição do altifalante surround. Consulte a ilustração abaixo para obter informações sobre o posicionamento do altifalante.

Para ativar este modo, selecione o modo de Altifalante Surround com o controlo remoto do Soundbar.

(© (Controlo de Som) → Altifalante surround → Para cima)/ (Para baixo) → Frontal/Traseiro)

TV Soundbar Altifalante Surround E Altifalante Surround D

Posicionamento traseiro Posicionamento frontal

NOTA

• Este modo só está disponível com modelos de Soundbar que incluem um altifalante Surround específico.
• No modo Altifalante Frontal, posicione os altifalantes frontais na sua direção.
• O modo de altifalante surround está ativado por predefinição como posição traseira.

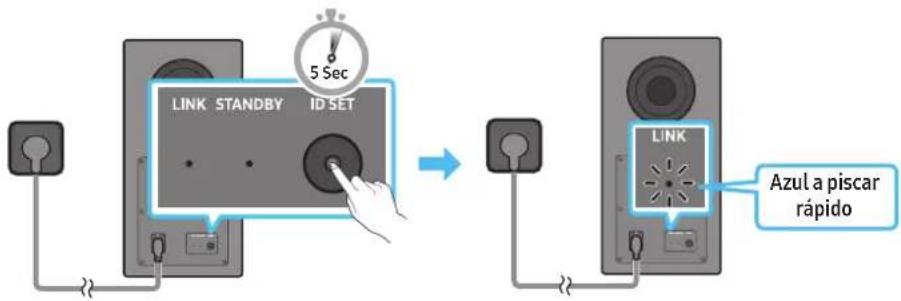

Antes de executar o procedimento de ligação manual em baixo:

• Confirme se os cabos de alimentação do Soundbare do Subwoofer ou dos Altifalantes surround estão corretamente ligados.

• Certifique-se de que o Soundbar está desligado.

• Desligue a unidade principal do Soundbar.

• Mantenha premido o botão ID SET na parte traseira do Subwoofer e dos Altifalantes surround durante, pelo menos, 5 segundos.

- O indicador vermelho na parte de trás de cada coluna apaga-se e o indicador azul pisca.

LINK STANDBY ID SET 5 Sec LINK Azul a piscar rápido

Parte traseira do Subwoofer Parte traseira do Subwoofer

Parte traseira dos Altifalantes Surround esquerdo e direito

1. Mantenha o botão Para cima do telecomando premido durante 5 segundos.

2. A mensagem ID SET é apresentada no ecrã do Soundbar brevemente e depois desaparece.

3. O Soundbar liga-se automaticamente quando a ID SET estiver concluída.

1. Verifique se o LED LINK está aceso continuamente a azul (ligação concluída).

LED DE LIGAÇÃO - Azul significa ativado
    linkStyle 0 stroke:#000,stroke-width:2px
    linkStyle 1 stroke:#000,stroke-width:2px
    linkStyle 2 stroke:#000,stroke-width:2px
    linkStyle 3 stroke:#000,stroke-width:2px

O indicador LED DE LIGAÇÃO deixa de estar intermitente e mantém uma cor azul sólida quando é estabelecida uma ligação entre o Soundbar, o Subwoofer e os Altifalantes surround.

NOTA

• Como efetuar a reposição do módulo Tx
• Desligue o Soundbar.
• Mantenha o botão Esquerda no telecomando premido durante 5 segundos.
• Siga o procedimento "Ligação manual do Subwoofer ou dos Altifalantes Surround".

LED Estado Descrição Resolução
SubwooferAltifalantes Surround	Ligado	Ligado com sucesso (funcionamento normal)	-
	A piscar A recuperar a ligação		Verifique se o cabo de alimentação está devidamente ligado à unidade principal do Soundbar ou aguarde cerca de 5 minutos. Se a luz permanecer intermitente, tente ligar manualmente o Subwoofer e os Altifalantes surround. Consulte a página 11.
SubwooferAltifalantes Surround	Ligado	Modo de espera (com a unidade principal do Soundbar desligada)	Verifique se o cabo de alimentação está devidamente ligado à unidade principal do Soundbar.
		Falha ao ligar	Estabeleça uma nova ligação. Consulte as instruções relativas à ligação manual na página 11.
SubwooferAltifalantes Surround	A piscar Ocorreu uma avaria		Consulte as informações de contacto do Centro de assistência Samsung presentes neste manual.

NOTA

• Se a unidade principal estiver desligada, o Subwoofer entrará em modo de espera e o LED STANDBY na parte traseira do subwoofer ficará vermelho após piscar a azul várias vezes.
• Se utilizar um dispositivo que utilize a mesma frequência do Soundbar perto deste, as interferências podem causar algumas interrupções de som.
• A distância de transmissão máxima do sinal sem fios da unidade principal é de cerca de 10 m, mas pode variar consoante o ambiente de funcionamento. Se existir uma parede de aço e betão ou uma parede metálica entre a unidade principal e o Subwoofer, o sistema pode não funcionar de todo porque o sinal sem fios não consegue passar por metal.

CUIDADO

• O Subwoofer e os Altifalantes surround possuem antenas de receção de sinal sem fios incorporadas. Mantenha a unidade longe da água e da humidade.
• Para obter um desempenho de áudio ideal, certifique-se de que a área em torno do Subwoofer e dos Altifalantes surround não estão obstruídas.
• Não insira qualquer parte do seu corpo ou objetos estranhos no tubo do Subwoofer (orifício).
• Não utilize o tubo do Subwoofer (orifício) para o pendurar na parede.

05 LIGAR A UMA TV

Ligar uma TV compatível com HDMI ARC (canal de retorno de áudio)

CUIDADO

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.
• Para ligar o cabo HDMI entre o televisor e o Soundbar, certifique-se de que liga os terminais assinalados com ARC. Caso contrário, o som do televisor pode não reproduzir.
• Recomenda-se a utilização de um cabo HDMI certificado pela HDMI.org.

Ligue à porta HDMI IN (ARC/eARC) da TV. HDMI IN (ARC) Cabo HDMI (fornecido) Ligue à porta HDMI TO TV (eARC/ARC) da unidade principal do Soundbar. HDMI TO TV (eARC/ARC) Parte superior do Soundbar Parte inferior do Soundbar TV-ARC

1. Com o Soundbar e o televisor desligados, ligue o cabo HDMI conforme indicado na figura.
2. Ligue o Soundbar e o televisor.

3. "TV ARC" surge no ecrã da unidade principal do Soundbar e o som do televisor é reproduzido pelo Soundbar.

4. Quando a TV não emitir som, prima o botão (Multi Funções) na parte superior do Soundbar ou o botão (Fonte) no telecomando para selecionar o modo "TV ARC". O ecrã apresenta a mensagem "TV ARC" e o som da TV é reproduzido.

5. Quando liga uma TV compatível com a função eARC, é apresentada a mensagem "TV eARC" no ecrã e é reproduzido um som.
6. Para ligar com eARC, a função eARC no menu da TV deve estar ligada. Consulte o manual do utilizador da TV para obter mais informações sobre a definição. (p. ex., TV Samsung: Início (m) → Menu → Definições (s) → Todas as Definições (s) → Som → Definições Especializadas → Modo HDMI-eARC (Auto))
7. Se a mensagem "TV ARC" não surgir no ecrã da unidade principal do Soundbar, verifique se o cabo HDMI está ligado à porta correta.
8. Utilize os botões do volume no controlo remoto do televisor para mudar o volume no Soundbar.

NOTA

• Quando ligar o televisor que suporta HDMI ARC (Canal de retorno de áudio) ao Soundbar com um cabo HDMI, pode transmitir dados de áudio e vídeo digital sem precisar de ligar um cabo ótico diferente.
• Recomendamos que utilize um cabo HDMI sem núcleo, se possível. Se utilizar um cabo HDMI com núcleo, utilize um cujo diâmetro seja inferior a 14 mm.
• Esta função não está disponível se o cabo HDMI não suportar ARC.
• Se o áudio numa emissão estiver codificado como Dolby Digital e o "Formato de saída de áudio digital" do televisor estiver definido como PCM, recomendamos que altere a definição para Dolby Digital. Se a configuração do televisor for alterada, terá uma melhor qualidade de som. (O menu do televisor poderá utilizar expressões diferentes para Dolby Digital e PCM em função do fabricante do televisor.)
• Os protocolos ARC/eARC suportam Dolby Atmos.
• Certifique-se de que o conteúdo suporta Dolby Atmos®.

Ligar com um cabo ótico

Lista de verificação pré-ligação

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.
• Quando utilizar um cabo ótico e os terminais estiverem tapados, certifique-se de que remove as tampas.

1. Com a TV e o Soundbar desligados, ligue a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e a porta de saída OPTICAL na TV com um cabo ótico (não fornecido), como ilustrado na figura.
2. Ligue o Soundbar e o televisor.
3. Prima o botão ○ (Multi Funções) na parte superior do Soundbar ou o botão → (Fonte) no telecomando para selecionar o modo "D.IN".
4. O som do televisor é emitido a partir do Soundbar.

Ligar via Bluetooth

Quando um televisor Samsung é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

• Apenas pode ser ligado um televisor Samsung de cada vez.
• Pode ser ligado um televisor Samsung que suporte Bluetooth. Verifique as especificações do seu televisor.

A ligação inicial

1. Prima o botão *PAIR no telecomando do Soundbar para aceder ao modo "BTPAIRING".

TV

(OU) a. Prima o botão (Multi Funções) no painel superior e, em seguida, selecione "BT". "BT" muda automaticamente para "BTPAIRING" em alguns segundos ou para "BTREADY" se existir um registo de ligação.

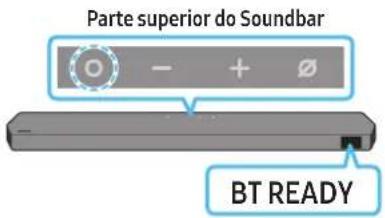

Parte superior do Soundbar BT READY

b. Quando surgir a mensagem "BTREADY", mantenha premido o botão (Microfone Ligado/Desligado) no painel superior do Soundbar durante mais de 5 segundos para que seja apresentada a mensagem "BT PAIRING".

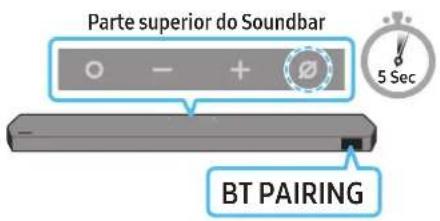

Parte superior do Soundbar 5 Sec BT PAIRING

(por exemplo, Início (☑) → Menu → Definições (☒) → Todas as Definições (☒) → Som → Saída de Som → Lista de Altifalantes Bluetooth → Soundbar Q-Series (Bluetooth))

1. Seleccione "Soundbar Q-Series" a partir da lista apresentada no ecrã da TV.

Os Soundbars disponíveis são identificados pela mensagem "Need Pairing" ou "Paired" na lista de dispositivos Bluetooth do televisor. Para ligar o televisor Samsung ao Soundbar, selecione a mensagem e estabeleça uma ligação.

- Quando o televisor Samsung estiver ligado, a mensagem [TV Name] → "BT" surgirá no ecrã frontal do Soundbar.

1. Poderá então ouvir o som do televisor Samsung a partir do Soundbar.

- Após ligar o Soundbar ao televisor Samsung pela primeira vez, utilize o modo "BT READY" para voltar a ligar.

Se ocorrer uma falha ao ligar o dispositivo

• Se já tiver um Soundbar (por exemplo, Soundbar Q-Series) na lista de altifalantes da TV Samsung, elimine-o.
• Depois, repita os passos 1 a 3.

Desligar o Soundbar do televisor Samsung

Prima o botão ○ (Multi Funções) na parte superior do Soundbar ou no botão → (Fonte) no telecomando para selecionar outro modo que não o "BT".

- Desligar demora algum tempo porque o televisor Samsung tem de receber uma resposta do Soundbar.

(O tempo necessário para tal poderá variar em função do modelo do televisor Samsung.)

• BT READY: neste modo, pode voltar a ligar qualquer televisor ou dispositivo móvel Samsung que tenham sido ligados antes.
• BTPAIRING: neste modo, pode ligar um novo dispositivo ao Soundbar.
  (Prima o botão ✦ PAIR no telecomando do Soundbar ou mantenha premido o botão ☎ (Microfone Ligado/Desligado) na parte superior do Soundbar durante mais de 5 segundos enquanto o Soundbar está em modo "BT".)

Notas sobre a ligação Bluetooth

• Localize um novo dispositivo a 1 m para efetuar a ligação por comunicação Bluetooth.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Bluetooth Pronto.
• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:
  – Se existir um campo elétrico forte em redor do Soundbar.
  – Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
• Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.
• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.
• Para ativar/desativar a ligação Bluetooth
  Prima o botão TONE CONTROL no controlo remoto do Soundbar durante 30 segundos para ligar/desligar o Bluetooth.

Ligar através de Wi-Fi

Lista de verificação pré-ligação

• Apenas a TV Samsung tem ligações Wi-Fi disponíveis.
• Verifique se o router sem fios (Wi-Fi) está ligado e se a TV está ligada ao router.
• A TV e o Soundbar têm de estar ligados à mesma rede sem fios (Wi-Fi).
• Se o router sem fios (Wi-Fi) utilizar um canal DFS, não conseguirá estabelecer uma ligação Wi-Fi entre a TV e o Soundbar. Contacte o seu fornecedor de serviços de Internet para obter mais detalhes.
• Dado que os menus podem variar consoante o ano de fabrico, consulte o manual da TV.

• Para ligar a TV ao Soundbar através de Wi-Fi, ligue primeiro o Soundbar ao router sem fios. Consulte a página 23 para obter mais informações sobre como estabelecer uma ligação Wi-Fi.

• Para obter mais informações sobre a ligação Wi-Fi ao Soundbar, consulte a página 23, "Método 2. Ligar através de Wi-Fi (Rede sem fios)".

• Mude a fonte de entrada da TV, utilizando o menu Áudio para Soundbar.

• TVs Samsung lançadas em 2017 ou depois

Início (n) → Menu → Definições (o) → Todas as Definições (s) → Som → Saída de Som → Soundbar Q-Series (Wi-Fi)

NOTA

• A ligação Wi-Fi Dolby Atmos está disponível em algumas TV Samsung e em alguns modelos de Soundbar.
• Precaução: O Soundbar irá reiniciar automaticamente se ligar/desligar o Wi-Fi.
• Para ativar/desativar a ligação Wi-Fi
  Prima o botão CH LEVEL no controlo remoto do Soundbar durante 30 segundos para ligar/desligar o Wi-Fi.

Utilizar a função Q-Symphony

• Quando o Soundbar estabelecer ligação com uma TV Samsung compatível com a função Q-Symphony, poderá reproduzir o som ao mesmo tempo no Soundbar e na TV. Se utilizar a função Q-Symphony, o som surround reproduzido na TV permite-lhe desfrutar de um efeito de som surround mais rico e tridimensional.
• Quando o Soundbaré ligado, o menu "Q-Symphony" aparece na TV. Definições (→ Todas as Definições (→ Som → Saída de Som
  • Exemplo do menu da TV: Q-Symphony

NOTA

• Pode funcionar conforme o Codec suportado pela TV.
• Esta função é suportada apenas quando o cabo HDMI ou cabo ótico (não fornecido), ou o Wi-Fi estiver ligado.
• A mensagem apresentada poderá ser diferente, consoante o modelo da TV.
• Certifique-se de que a TV e o Soundbar estão ligados ao mesmo router sem fios/frequência.
• Esta função está disponível em algumas TV Samsung e em alguns modelos de Soundbar.

Utilizar o SpaceFit Sound

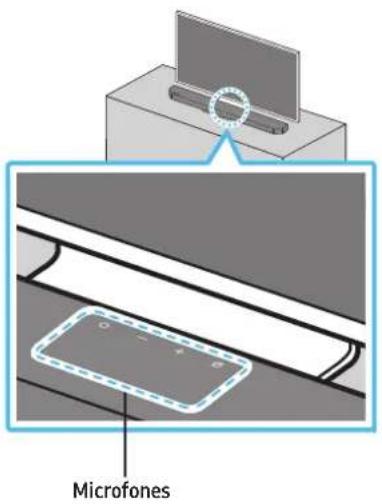

Esta função analisa o espaço de escuta do utilizador com o microfone do Soundbar e fornece um som ideal para o espaço. A otimização do som decorre automaticamente.

Método 1. Ligar através do Soundbar

Para ativar esta função, ative o modo SpaceFit Sound com o telecomando do Soundbar.

1. Prima o botão (Controlo de Som) para ligar o modo SpaceFit Sound. "SPACEFIT SOUND OFF" aparece no ecrã.

1. Prima o botão Cima no telecomando para ligar o SpaceFit Sound. "ON" aparece no ecrã.

1. Prima o botão Baixo no telecomando para desligar o SpaceFit Sound. "OFF" aparece no ecrã.

- Está disponível em todos os modos de som.

Método 2. Ligar através da TV

Para ativar esta função, ative o modo Som Adaptativo+ no menu da TV Samsung.

(Início (☐) → Menu → Definições (☐) → Todas as Definições (☐) → Geral → Definições de Modo Inteligente → Adaptive Sound+)

- O modo de som do Soundbar será automaticamente alterado para Adaptive Sound+ se ativar o modo Adaptive Sound+ na TV.

NOTA

Esta função funciona quando o Soundbar estabelece ligação com alguma das suas TV Samsung.

06 LIGAR A UM DISPOSITIVO EXTERNO

Método 1. Ligar através de um cabo HDMI (compatível com descodificação e reprodução Dolby Atmos/DTS:X)

Lista de verificação pré-ligação

• Se as opções de Saída de áudio incluírem Áudio secundário, certifique-se de que o Áudio secundário está desligado.
• Certifique-se de que o conteúdo suporta Dolby Atmos®/DTS:X.
• Utilize apenas um cabo HDMI que cumpra os requisitos de E/S relevantes.
• Para receber corretamente o sinal UHD, é necessário um cabo HDMI de Ultra-Alta Velocidade.
• Para mais informações, consulte o manual do utilizador da TV ou do dispositivo externo.

- Para a receção adequada do sinal UHD, consulte a especificação de E/S de vídeo e as definições locais da TV ou do dispositivo externo antecipadamente.

1. Utilize um cabo HDMI para ligar a porta HDMI OUT do dispositivo externo à porta HDMI na parte inferior do Soundbar.
2. Utilize um cabo HDMI (fornecido) para ligar a porta HDMI IN da TV à porta HDMI TO TV (eARC/ARC) na parte inferior do Soundbar.
3. Ligue o Soundbar, a TV e o dispositivo externo.
4. Prima o botão ○ (Multi Funções) na parte superior do Soundbar ou o botão → (Fonte) no telecomando para selecionar o modo "HDMI1" ou "HDMI2".
5. O ecrã do Soundbar indica que o modo "HDMI1" ou "HDMI 2" está atualmente selecionado e o Soundbar vai começar a reproduzir sons.

NOTA

• Quando utiliza o Dolby Atmos®/DTS:X: Se a fonte de entrada for Dolby Atmos®/DTS:X, consulte "Especificações de saída para os diferentes modos de efeitos sonoros" na página 7
• Quando o Dolby Atmos® é ativado, "DOLBY ATMOS" é exibido no ecrã dianteiro.
• Quando o DTS:X está ativado, "DTS:X" aparece no ecrã frontal.
• Configurar o Dolby Atmos®/DTS:X no leitor Blu-Ray ou noutro dispositivo
  Abra as opções de saída áudio no menu de definições do leitor Blu-Ray, ou outro dispositivo, e certifique-se de que "Sem Codificação" está selecionado para o fluxo de bits. Por exemplo, num leitor Blu-Ray Samsung, vá até Home Menu inicial → Áudio → Saída digital e selecione Fluxo de Bits [não processado].

Especificação de sinais UHD compatíveis (3840 x 2160p)

Velocidade de fotogramas (fps)	Profundidade de cor RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bit 0 0 0 0
	10 bit 0 0 0 0
	12 bit	0 0 0 0
120	8 bit 0 0 0 0
	10 bit 0 0 0 0
	12 bit	-	-	0 0

• A especificação compatível pode variar dependendo do dispositivo externo ligado ou das condições de utilização.

Método 2. Ligar com cabo ótico

1. Utilize um cabo ótico (não fornecido) para ligar a DIGITAL AUDIO IN (OPTICAL) na unidade principal do Soundbar e a porta OPTICAL OUT no dispositivo externo.
2. Ligue o Soundbar e o dispositivo externo.
3. Para selecionar o modo "D.IN", prima o botão (Multi Funções) na parte superior do Soundbar ou o botão → (Fonte) no telecomando.
4. O seu Soundbar irá reproduzir sons a partir do dispositivo externo.

07 LIGAR A UM DISPOSITIVO MÓVEL

Quando um dispositivo móvel é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

- Quando liga um dispositivo Bluetooth emparelhado com o Soundbar desligado, o Soundbar liga-se automaticamente.

A ligação inicial

- Quando ligar a um novo dispositivo Bluetooth, certifique-se de que o dispositivo está a menos de 1 m de distância.

1. Prima o botão *PAIR no telecomando do Soundbar para aceder ao modo "BT PAIRING".

Dispositivo móvel

(OU) a. Prima o botão (Multi Funções) no painel superior e, em seguida, selecione "BT". "BT" muda automaticamente para "BT PAIRING" em alguns segundos ou para "BT READY" se existir um registo de ligação.

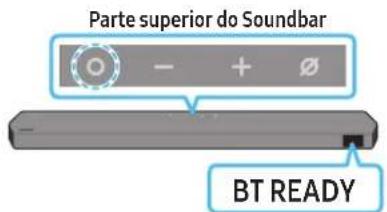

Parte superior do Soundbar BT READY

b. Quando surgir a mensagem "BT READY", mantenha premido o botão (Microfone Ligado/Desligado) no painel superior do Soundbar durante mais de 5 segundos para que seja apresentada a mensagem "BTPAIRING".

Parte superior do Soundbar BT PAIRING 5 Sec

1. No dispositivo, selezione "Soundbar Q-Series" na lista apresentada.
2. Quando o Soundbar estiver ligado ao dispositivo móvel, a mensagem [Mobile Device Name] → "BT" surgirá no ecrã frontal.
3. Reproduza os ficheiros de música a partir do dispositivo que está ligado via Bluetooth através do Soundbar.
4. Após ligar o Soundbar ao dispositivo móvel pela primeira vez, utilize o modo "BTREADY" para voltar a ligar.

Se ocorrer uma falha ao ligar o dispositivo

• Se já tiver um Soundbar (por exemplo, "Soundbar Q-Series") na lista de altifalantes do dispositivo móvel, elimine-o.
• Repita os passos 1 e 2.

Qual é a diferença entre BT READY e BT PAIRING?

• BTREADY: neste modo, pode voltar a ligar qualquer televisor ou dispositivo móvel Samsung que tenham sido ligados antes.
  • BTPAIRING: neste modo, pode ligar um novo dispositivo ao Soundbar.

(Prima o botão ✦PAIR no telecomando do Soundbar ou mantenha premido o botão ☎(Microfone Ligado/Desligado) na parte superior do Soundbar durante mais de 5 segundos enquanto o Soundbar está em modo "BT".)

Notas sobre a ligação Bluetooth

• Localize um novo dispositivo a 1 m para efetuar a ligação por comunicação Bluetooth.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Bluetooth Pronto.
• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

– Se existir um campo elétrico forte em redor do Soundbar.

• Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
• Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

- Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

• O Soundbar suporta dados SBC (44,1 kHz, 48 kHz).
• Ligue apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).
• Ao ligar o Soundbar a um dispositivo Bluetooth, coloque-os o mais perto possível um do outro.
• Quanto maior a distância entre o Soundbar e o dispositivo Bluetooth, menor será a qualidade do som.

A ligação Bluetooth poderá ser quebrada se os dispositivos estiverem fora do alcance.

• A ligação Bluetooth poderá não funcionar conforme pretendido em áreas com má receção.

• Um dispositivo Bluetooth poderá experienciar ruído ou uma avaria sob as seguintes condições:

• Quando o corpo está em contacto com o transmissor de sinal no dispositivo Bluetooth ou Soundbar

• Em cantos ou quando existe um obstáculo nas proximidades, tais como uma parede ou uma divisória, onde possam ocorrer alterações elétricas.
• Quando exposto a interferências por rádio por outros produtos em funcionamento nas mesmas gamas de frequências, como equipamentos médicos, microondas e dispositivos LAN sem fios.
• Obstáculos como portas e paredes poderão ainda influenciar a qualidade do som, mesmo que os dispositivos se encontrem dentro do alcance.

- Tenha em consideração que se a opção de Bluetooth estiver a ser utilizada, não é possível emparelhar o Soundbar com outro dispositivo Bluetooth.

- Este dispositivo sem fios pode causar interferência elétrica durante a utilização.

Desligar o dispositivo Bluetooth de um Soundbar

Pode desligar um dispositivo Bluetooth de um Soundbar. Para obter instruções, consulte o manual do utilizar do dispositivo Bluetooth.

• O Soundbar será desligado.
• Quando o Soundbar for desligado do dispositivo Bluetooth, o Soundbar apresentará "BT DISCONNECTED" no ecrã dianteiro.

Desligar o Soundbar do dispositivo Bluetooth

Prima o botão ○ (Multi Funções) na parte superior do Soundbar ou o botão → (Fonte) no telecomando para mudar do modo "BT".

• Desligar demora algum tempo porque o dispositivo Bluetooth tem de receber uma resposta do Soundbar. (O tempo necessário para desligar poderá variar em função do dispositivo Bluetooth)
• Quando o Soundbar for desligado do dispositivo Bluetooth, o Soundbar apresentará "BT DISCONNECTED" no ecrã dianteiro.

Método 2. Ligar através de Wi-Fi (Rede sem fios)

Para ligar o Soundbar a um dispositivo móvel através da rede sem fios (Wi-Fi), precisa da aplicação SmartThings.

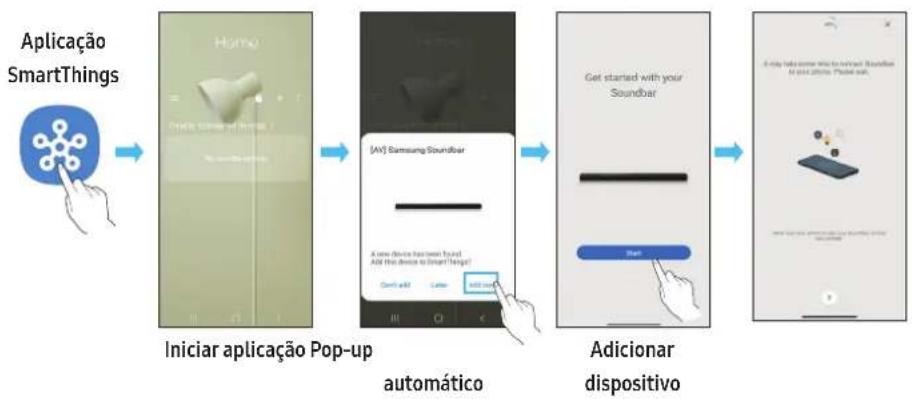

A ligação inicial

1. Instale e inicie a aplicação SmartThings a partir do dispositivo móvel (smartphone ou tablet).
2. Na aplicação, siga as instruções no ecrã para adicionar o Soundbar.

- O pop-up automático (a segunda captura de ecrã abaixo) poderá não aparecer em alguns dispositivos móveis.

Se a janela pop-up não aparecer, prima “+” no ecrã Home. O Soundbar é adicionado à aplicação.

- A ilustração abaixo pode ser diferente consoante a versão da aplicação.

Para alterar a ligação Wi-Fi

1. Inicie a aplicação SmartThings a partir do dispositivo móvel (smartphone ou tablet).
2. Toque no cartão do Soundbar e toque no ícone ( ).
3. Aceda a Definições do dispositivo > Estado da rede > Alterar rede Wi-Fi e siga as instruções no ecrã.

Utilizar o Group Play

• Para tirar partido desta funcionalidade, adicione o seu Soundbar à aplicação SmartThings.
• Para o ativar, ligue pelo menos dois dispositivos de áudio à mesma rede Wi-Fi a 5 GHz.
• Esta funcionalidade está disponível em dispositivos Samsung Sound compatíveis com Wi-Fi lançados em 2024 ou posteriormente.
• Esta funcionalidade não é compatível com som da TV.

Configurar o Group Play

1. Execute a aplicação SmartThings no dispositivo móvel.
2. Adicione o Soundbar na aplicação SmartThings de acordo com as instruções na secção "Método 2. Ligar através de Wi-Fi (Rede sem fios)".
3. Toque no cartão do Soundbar.

4. No dispositivo móvel, toque em CriarGrupo abaixo do ícone do dispositivo de áudio.

5. O botão Criar Grupo só aparece quando o Soundbar está no modo Wi-Fi.

6. Se o Soundbar estiver a reproduzir o som da TV, a ligação à TV é desligada durante a criação de um grupo.

1. Seleccione um dispositivo pretendido na lista e toque em Aplicar.

2. Pode adicionar, no máximo, 4 dispositivos.

3. Com o Group Play, o áudio será emitido através do próprio dispositivo anfitrião.
4. Quando um dispositivo ligado ao dispositivo anfitrião muda para uma fonte diferente, o dispositivo é eliminado automaticamente do grupo.
5. Quando o dispositivo anfitrião é ligado a uma TV, o grupo gerado é eliminado automaticamente.

Desativar o Group Play

1. Toque no cartão do dispositivo de áudio.
2. No dispositivo móvel, toque em Editar Grupo abaixo do ícone do dispositivo de áudio.
3. Desative o Group Play.

- Para desativar um dispositivo individual, desmarque o dispositivo da lista e toque em Aplicar.

Utilizar o SmartThings Hub

• Pode utilizar a função SmartThings Hub do Soundbar para ligar os dispositivos IoT (lâmpadas, fichas, sensores, etc.) que requerem SmartThings Hub.
• Para utilizar a função SmartThings Hub, terá de registar o Soundbar na aplicação SmartThings.

Registar um dispositivo IoT na aplicação SmartThings

1. Adicione o Soundbar na aplicação SmartThings de acordo com as instruções na secção "Método 2. Ligar através de Wi-Fi (Rede sem fios) > A ligação inicial".
2. Toque no cartão do dispositivo Soundbar.
3. Toque em SmartThings Hub na parte inferior do ecrã.

4. Toque em Using SmartThings Hub e, em seguida, toque em Setup para ativar o SmartThings Hub function.

5. Quando a função SmartThings Hub for ativada, unset muda para using.

6. O cartão do dispositivo SmartThings Hub aparecerá junto ao cartão do dispositivo Soundbar.

7. No ecrã Home, toque em " + " para adicionarum dispositivo IoT.

8. Um cartão de dispositivo IoT aparece na aplicação quando adicionar um dispositivo IoT com sucesso.

9. Se desligar o Soundbar, os dispositivos ligados através do SmartThings Hub poderão ser desligados. Deverá voltar a ligar os dispositivos assim que forem desligados.

Eliminar o SmartThings Hub da aplicação SmartThings

1. No ecrã de dispositivos, toque no cartão do dispositivo Soundbar.
2. Toque em SmartThings Hub na parte inferior do ecrã.
3. Toque em Removing SmartThings Hub para desativar a função SmartThings Hub.

- Quando a função SmartThings Hub for desativada, using muda para unset.

Ligar através do Apple AirPlay

• Esta funcionalidade pode não estar disponível em alguns países.
• Este Samsung Soundbar é compatível com AirPlay®, recomendando-se que o utilizador use a versão mais recente do iOS, iPadOS ou macOS.
• Para ativar o AirPlay no seu Soundbar, terá de registar primeiro o dispositivo na aplicação Samsung SmartThings, ao aceitar os termos e condições da aplicação.
• Certifique-se de que o Soundbar está ligado à corrente e ligado à mesma rede Wi-Fi do dispositivo Apple®.

Com o AirPlay, pode tirar partido de música, podcasts e de outros conteúdos de áudio no Samsung Soundbar diretamente a partir dos seus dispositivos Apple.

• Seleção a partir de uma aplicação compatível com AirPlay ou na Central de controlo no iPhone®, iPad® ou Mac®.
• Seleccione o Soundbar a partir da lista de dispositivos disponíveis onde reproduzir o áudio atual.

Utilizar o Tap Sound

Toque no Soundbar com o seu dispositivo móvel para reproduzir o som do conteúdo do dispositivo móvel no Soundbar.

• Dependendo do dispositivo móvel utilizado, esta função poderá não ser suportada.
• Esta função só é compatível com dispositivos móveis Samsung com Android 8.1 ou posterior.

1. Ative a função Tap Sound no seu dispositivo móvel.
2. Para obter detalhes sobre como ativar a função, consulte "Configurar a função Tap Sound" abaixo.

3. Toque no Soundbar com o dispositivo móvel. Seleccione "Start now" na janela da mensagem que é apresentada. É estabelecida uma ligação via Bluetooth entre o dispositivo móvel e o Soundbar.

4. Reproduza o som do conteúdo do dispositivo móvel através do Soundbar.

5. Esta função liga um dispositivo móvel ao Soundbar através de Bluetooth ao detetar a vibração que ocorre quando o dispositivo toca no Soundbar.

6. Tenha cuidado para que o dispositivo não toque nas arestas do Soundbar. Poderá riscar ou danificar o Soundbar ou o dispositivo móvel.
7. Recomendamos que o dispositivo móvel seja protegido com uma capa. Toque ligeiramente na parte plana da parte superior do Soundbar, sem utilizar força excessiva.
8. Para utilizar esta função, atualize a aplicação SmartThings com a versão mais recente.
   Dependendo da versão da aplicação, esta função poderá não ser suportada.

Configurar a função Tap Sound

Utilize a aplicação SmartThings para ativar a função Tap View, Tap Sound.

1. Execute a aplicação SmartThings no dispositivo móvel.
2. Seleccione (≡→_) no ecrã da aplicação SmartThings apresentada no dispositivo móvel.
3. Ative "Tap View, Tap Sound" para ativar a função quando um dispositivo móvel se aproximar do Soundbar. A função é ativada.

NOTA

• A função Tap Sound não funciona se o dispositivo móvel estive no modo de poupança de energia.
• A função Tap Sound poderá não funcionar se houver dispositivos que causem interferências rádio, tais como dispositivos elétricos, perto do Soundbar. Certifique-se de que os dispositivos que podem causar interferência rádio são colocados a uma distância adequada do Soundbar.

08 INSTALAR O SUPORTE DE PAREDE

Precauções de instalação

• Instale apenas em paredes verticais.
• Não instale em locais expostos a altas temperaturas ou a uma elevada percentagem de humidade.
• Verifique se a parede é suficientemente resistente para suportar o peso do produto. Caso não seja, deve reforçar a parede ou optar por outro local para instalar o produto.
• Compre e utilize os parafusos de fixação ou buchas adequadas para o tipo de parede em questão (pladur, placa de ferro, madeira, etc.). Caso seja possível, fixe os parafusos de suporte em montantes de parede.

• Compre parafusos próprios para a montagem em parede de acordo com o tipo e a espessura da parede onde pretende instalar o Soundbar.

• Diâmetro: M5

• Comprimento: recomendamos 35 mm ou mais longos.

- Ligue os cabos da unidade aos dispositivos externos antes de instalar o Soundbar na parede.

- Antes da instalação, deve garantir que a unidade está desligada e que a respetiva ficha está desligada da tomada. Caso contrário, esta poderá provocar um choque elétrico.

Componentes do suporte de parede

Guia de suporte de parede

X2

X2

(M4 x L10)

Parafuso de fixação Parafuso

X2

Suporte de parede

1. Coloque o Guia de suporte de parede encostado à superfície da parede.

2. O Guia de suporte de parede tem de ficar nivelado.

3. Se a TV estiver montada na parede, instale o Soundbar, pelo menos, 5 cm abaixo da TV.

TV 5 cm ou mais

1. Alinha a Linha central do Guia de suporte de parede com o centro da TV (se estiver a montar o Soundbar por baixo da TV) e, em seguida, fixe o Guia de suporte de parede à parede com fita adesiva.

- Se não estivera montar por baixo da TV, coloque a Linha central no centro da área de instalação.

1. Utilize a ponta de uma caneta ou um lápis afiado para furar o centro das imagens de A-TYPE, em cada extremidade do Guia, para assinalar os orifícios dos parafusos de suporte e remova o Guia de suporte de parede.

1. Faça um orifício na parede em cada marca com uma ferramenta de perfuração de dimensão apropriada.

- Se as marcações não corresponderem às posições dos pinos, certifique-se de que insere os suportes ou parafusos Molly nos orifícios antes de inserir os parafusos de suporte. Certifique-se de que a dimensão dos orifícios perfurados corresponde às buchas e parafusos Molly a utilizar.

1. Coloque um parafuso (não fornecido) em cada Parafuso de fixação e aperte cada um firmemente nos orifícios de parafuso de suporte.

1. Instale os 2 suportes de parede na orientação correta na parte inferior do Soundbar, utilizando 2 Parafusos.

- Durante a montagem, certifique-se de que a parte de suporte dos Suportes de parede está localizada na parte de trás do Soundbar.

Parte de trás do Soundbar

Extremidade direita do Soundbar

1. Instale o Soundbar com os Suportes de parede ao pendurar os Suportes de parede nos Parafusos de suporte na parede.

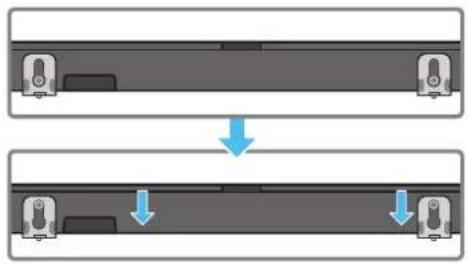

1. Deslize o Soundbar para baixo, tal como indicado abaixo, para que os Suportes de Parede fiquem apoiados de forma segura nos Parafusos de Suporte.

- Introduza os Parafusos de suporte na parte larga (inferior) dos Suportes de parede e, em seguida, deslize os Suportes de parede para baixo de forma a fixar os Suportes de parede firmemente nos Parafusos de suporte.

Instalação dos Altifalantes Surround numa parede

Pode adquirir suportes de parede em separado para instalar os Altifalantes Surround numa parede.

A Samsung Electronics não vende suportes de parede.

Notas para a instalação dos Altifalantes Surround numa parede

• Os suportes para instalar os Altifalantes surround numa parede devem ter capacidade para suportar mais de 8 kg.
• Tamanho do orifício: rosca do acessório 1/4 - 20 UNC

- Parafuso standard: 6,35 mm ø,

1,27 mm de espaçamento

• Comprimento: 18 mm de comprimento
• Quantidade: Esquerda 1 unid./direita 1 unid.

E

D

• Confirme a resistência da parede antes de instalar os suportes para instalação numa parede. Se a parede não tiver resistência suficiente, terá de a reforçar antes de instalar os Suportes de Parede e as colunas na parede.
• A Samsung não será responsável por quaisquer danos no produto devido à instalação inadequada do mesmo.
• Tenha atenção para não instalar as colunas na lateral ou ao contrário.

09 INSTALAR O SOUNDBAR EM FRENTE À TV

Componente

X4

Borracha de base

Para instalar, fixe as Borrachas de base na parte inferior do Soundbar antes de o colocar por cima do televisor. Certifique-se de que fixa as Borrachas de base de modo que não ultrapassam as extremidades do suporte da TV. Consulte a figura abaixo.

Borracha de base

Coloque o Soundbar sobre o suporte do televisor.

Microfones

Alinhe o centro do Soundbar com o centro da TV, conforme ilustrado na imagem, e coloque cuidadosamente o Soundbar no suporte da TV. Neste momento, coloque os microfones na parte da frente do suporte para que não haja interferência com o reconhecimento de voz.

TV

Extremidade direita do Soundbar

NOTA

• Certifique-se de que o Soundbar é colocado sobre uma superfície plana e sólida.
• Caso não esteja suficientemente afastado da TV, podem ocorrer problemas acústicos e de reconhecimento de voz.
• A ilustração acima difere do respetivo modelo.
• Para obter o melhor desempenho dos microfones, mantenha o Soundbar afastado, pelo menos, 2 cm do painel da TV.

10 ATUALIZAÇÃO DO SOFTWARE

Atualização automática

Quando o Soundbar está ligado à Internet o software é atualizado automaticamente, mesmo quando o Soundbar está desligado.

• Para utilizar a função de atualização automática, o Soundbar tem de estar ligado à Internet.
  A ligação Wi-Fi do Soundbar é cortada se o cabo de alimentação do Soundbar for desligado ou se houver uma falha de energia. Se ocorrer uma falha de energia, quando a energia voltar ou quando voltar a ligar o cabo de alimentação, ligue o Soundbar e volte a ligá-lo à Internet.

Atualização por USB

Parte inferior do Soundbar

A Samsung poderá disponibilizar atualizações do firmware do sistema do Soundbar no futuro.

Quando uma atualização estiver disponível, pode atualizar o Soundbar ao ligar a unidade USB que contém o firmware da atualização à porta de SERVICE do Soundbar.

1. Aceda ao website Samsung Electronics (www.samsung.com) → procure o nome do modelo a partir da opção do menu de apoio ao cliente.
2. Para mais informações sobre a atualização, consulte o Guia de Atualizações.
3. Transfira o ficheiro de atualização (tipo USB).
4. Extraia o ficheiro para criar uma pasta com o nome do ficheiro.
5. Guarde a pasta criada num dispositivo USB e, em seguida, ligue-o ao Soundbar.
6. Ligue o Soundbar. Em seguida, o produto é atualizado em 3 minutos com indicação da mensagem, "UPDATE".
7. Durante a atualização, não o desligue nem remova o dispositivo USB.
8. Se não aparecer "UPDATE" na janela do ecrã, remova o cabo de alimentação do Soundbar e, em seguida, volte a ligá-lo.
9. Se estiver instalada a versão mais recente, não é realizada nenhuma atualização.
10. A atualização poderá não ser suportada, dependendo do tipo de USB.

Informações de atualizações de segurança

As atualizações de segurança são fornecidas para reforçar a segurança do seu dispositivo e proteger as suas informações pessoais. Para obter mais informações sobre atualizações de segurança, visite https://security.samsungtv.com.

- O website suporta apenas alguns idiomas.

Inicialização

Parte superior do Soundbar

- + INIT

Com o Soundbar ligado, prima os botões de (Volume) no corpo, simultaneamente, durante pelo menos 5 segundos. A mensagem "INIT" surge no ecrã e o Soundbar é inicializado.

CUIDADO

- Todas as definições do Soundbar são inicializadas. Certifique-se de que efetua esta ação apenas quando é necessário inicializar.

11 RESOLUÇÃO DE PROBLEMAS

Antes de solicitar assistência, verifique o seguinte.

A Soundbar não se liga.

- Verifique se o cabo de alimentação do Soundbar está corretamente inserido na tomada.

• Após remover o cabo de alimentação, insira-o de novo.
• Desligue e volte a ligar o dispositivo externo e tente novamente.
• Se não existir sinal, o Soundbar desliga-se automaticamente após um determinado período de tempo. Ligue o Ligar/Desligar. (Consulte a página 5.)

O telecomando não funciona

• Aponte o telecomando diretamente para o Soundbar.
• Troque as pilhas por umas novas.

O indicador do Soundbar fica vermelho sólido.

- O microfone está desligado. Ligue o microfone. (Consulte a página 4.)

O Soundbar não emite som.

• O volume do Soundbar está demasiado baixo ou em silêncio. Ajuste o volume.
• Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), ajuste o volume do mesmo.
• Para aceder à saída de som no televisor, selecione Soundbar. (Televisor Samsung: Início (n) → Menu → Definições (→ Todas as Definições (→ Som → Saída de Som → Selecionar Soundbar))
• A ligação dos cabos ao Soundbar não pode estar solta. Desligue o cabo e volte a ligá-lo.
• Remova completamente o cabo de alimentação, volte a ligá-lo e ligue a alimentação.
• Inicialize o produto e tente novamente. (Consulte a página 29.)

O som não é emitido a partir do Subwoofer ou dos altifalantes surround.

• Confirme se o indicador LED na parte posterior do Subwoofer e dos Altifalantes Surround está a azul. Ligue novamente a Soundbar, o Subwoofer e os Altifalantes Surround caso o indicador esteja com uma luz azul intermitente ou vermelho fixo. (Consulte a página 11.)
• Poderá ter problemas se houver um obstáculo entre o Soundbar e o Subwoofer. Coloque os dispositivos numa zona afastada de obstáculos.
• A ligação pode ser interrompida por outros dispositivos que se encontrem a emitir sinais de radiofrequência nas proximidades. Mantenha a sua coluna afastada desses dispositivos.
• Remova o cabo de alimentação e volte a ligá-lo.

Em caso de instabilidade do som, atrasos ou ruído do Subwoofer e do Altifalante Surround

• Se existirem objetos entre o Soundbar e o Altifalante Subwoofer, isso pode provocar um problema. Reposicione-os num local sem esse objeto.
• Se o Subwoofer e o Altifalante Surround estiverem afastados do Soundbar, pode ocorrer instabilidade do som ou atrasos. Coloque-os perto do Soundbar.
• Pode ocorrer instabilidade do som ou atrasos quando o Soundbar está próximo de um instrumento ou dispositivo elétrico que pode provocar interferências radioelétricas. Mantenha o Soundbar afastado de dispositivos que possam provocar interferências radioelétricas. (por exemplo, router sem fios)
• Altere o estado de ligação de rede da TV de "sem fios" para "com fios".

• O volume original do conteúdo que está a reproduzir pode ser baixo. Tente ajustar o nível do Subwoofer. (Consulte a página 6.)
• Aproxime a coluna do Subwoofer de si.

Se a TV não estiver ligada via HDMI TO TV (eARC/ARC)

• Verifique se o cabo HDMI está corretamente ligado ao terminal ARC. (Consulte a página 13.)
• A ligação pode não ser estabelecida devido à ligação do dispositivo externo (descodificador, consola de jogos, etc.). Ligue diretamente o Soundbar.
• O modo HDMI-CEC pode não estar ativado no televisor. Ligue o CEC no menu do televisor. (Television Samsung: Início (n) → Menu → Definições (→ Todas as Definições (→ Ligação → Gestor de Dispositivos Externos → Anynet+ (HDMI-CEC) ON)
• Para ligar com eARC, a função eARC no menu da TV deve estar ligada. (Television Samsung: Início Menu → Definições ( ) Todas as Definições ( Som → Definições Especializadas → Modo HDMI-eARC (Auto))

Não há som ao ligar a TV no modo HDMI TO TV (eARC/ARC)

• O seu dispositivo não consegue reproduzir o sinal de entrada. Altere a saída de áudio do televisor para PCM ou Dolby Digital. (Para um televisor Samsung: Início (n) → Menu → Definições (→ Todas as Definições (→ Som → Definições Especializadas → Formato de Áudio de Saída Digital)

O Soundbar não estabelece ligação via Bluetooth.

• Ao ligar um novo dispositivo, mude para "BTPAIRING" para estabelecer ligação. (Prima o botão ✦PAIR no telecomando ou o botão 🔒Microfone Ligado/Desligado) no corpo durante pelo menos 5 segundos.)
• Se o Soundbar estiver ligado a outro dispositivo, desligue esse dispositivo primeiro para trocar de dispositivo.
• Ligue-o novamente após remover a lista de altifalantes Bluetooth no dispositivo a ligar. (Television Samsung: Início → Menu → Definições (→ Todas as Definições ( ) Som → Saída de Som → Lista de Altifalantes Bluetooth)
• A ligação automática do televisor poderá estar desativada. Enquanto o Soundbar estiver no modo "BTREADY", mantenha premido o botão Esquerdo no telecomando do Soundbar durante 5 segundos para selecionar ON-TV CONNECT. Se vir OFF-TV CONNECT, mantenha premido novamente o botão Esquerda durante 5 segundos para mudar a seleção.
• Remova o cabo de alimentação, volte a ligá-lo e, em seguida, tente novamente.
• Inicialize o produto e tente novamente. (Consulte a página 29.)

O som é cortado quando ligado através de Bluetooth.

• Alguns dispositivos podem provocar interferências de rádio se estiverem demasiado perto do Soundbar, como acontece com micro-ondas, routers sem fios, etc.
• Se o seu dispositivo ligado através de Bluetooth se afastar demasiado do Soundbar, poderá fazer com que o som seja cortado. Aproxime o dispositivo do Soundbar.
• Se uma parte do seu corpo estiver em contacto com o transmissor de Bluetooth ou se o produto for instalado em móveis de metal, o som pode ser cortado. Verifique o ambiente de instalação e as condições para a utilização.

O Soundbar não estabelece ligação através Wi-Fi.

• Verifique se o router sem fios está ligado.
• Desligue o router, volte a ligá-lo e, em seguida, tente novamente.
• Não será possível ligar o Soundbar se o sinal sem fios for demasiado fraco. Experimente deslocar o router para um local mais próximo do Soundbar ou eliminar quaisquer obstáculos que estejam entre o Soundbar e o router, se possível.
• Se o seu router sem fios for novo, será necessário reconfigurar as definições de rede da coluna. (Consulte a página 23.)
• O Soundbar não é compatível com Wi-Fi 6.

O Soundbar não se liga automaticamente em conjunto com a TV.

• Quando desliga o Soundbar enquanto vê televisão, a sincronização da energia com o televisor é desativada. Primeiro, desligue o televisor.

A função AVA não se encontra disponível nos seguintes casos.

- A função AVA não estará disponível quando o microfone estiver desligado.

Depois de ligar a TV ao Soundbar, ativei o modo Soundbar. Assim, a TV não emite qualquer som.

• Se ligar o Soundbar a um dispositivo móvel enquanto o Soundbar estiver ligado à TV, o Soundbar emite som a partir do dispositivo móvel enquanto mantém a ligação à TV. Assim, o som da TV não é emitido.
• Desligue o dispositivo móvel e o som da TV será emitido novamente a partir do Soundbar.

O Soundbar não aparece no AirPlay

• Para ativar o AirPlay no seu Soundbar, terá de registar primeiro o dispositivo na aplicação Samsung SmartThings, ao aceitar os termos e condições da aplicação. (Consulte a página 24.)
• O AirPlay não funciona se eliminar o Soundbar da aplicação Samsung SmartThings.
• Certifique-se de que o Soundbar e o dispositivo Apple estão ligados à mesma rede Wi-Fi.
• O Soundbar é compatível com o AirPlay instalado no iOS 13.4 ou posterior.

Não foi apresentado nenhum sinal de entrada UHD na minha TV.

• Poderá ser necessária uma alteração adicional nas definições da sua TV ou da fonte de entrada. Para mais informações, consulte o manual do utilizador da TV ou do dispositivo externo.
• Certifique-se de que está a utilizar um Cabo HDMI de Ultra-Alta Velocidade certificado pela HDMI.org.

O Group Play não está ativado

• Verifique se os dispositivos de áudio são modelos mais recentes lançados em 2024 ou posteriormente.
• Verifique se o dispositivo anfitrião está ligado a uma rede Wi-Fi como fonte.
• Certifique-se de que todos os dispositivos de áudio estão ligados à mesma rede Wi-Fi (a 5 GHz).

12 LICENÇA

Dolby ATMOS

Apple, AirPlay, iPad, iPhone e Mac são marcas comerciais da Apple Inc., registadas nos EUA e noutros países e regiões.

• Utilize o seu telefone, tablet ou computador como telecomando para o Spotify. Visite spotify.com/connect para saber como
• O Software Spotify está sujeito a licenças de terceiros disponíveis aqui: https://www.spotify.com/connect/third-party-licenses.

roon TESTED

O código aberto utilizado neste produto pode ser encontrado na seguinte página Web (http://opensource.samsung.com).

دليل المستخدم

HW-Q990D
